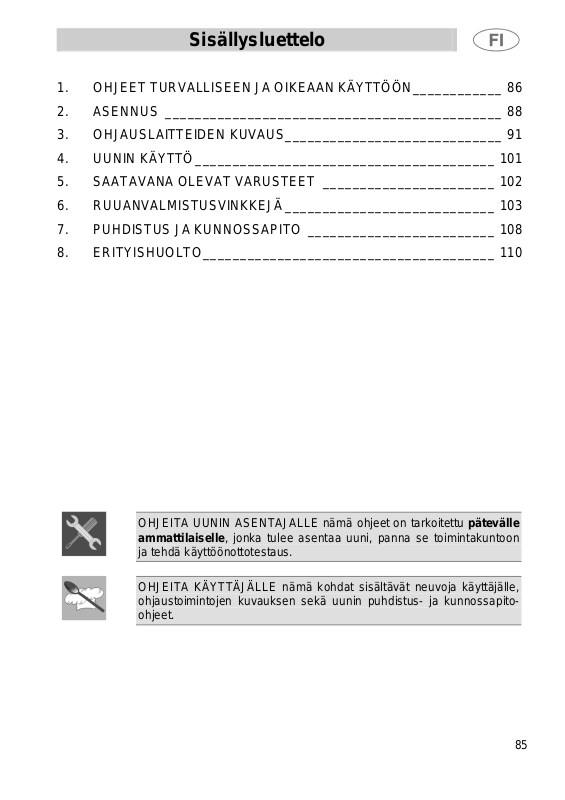

Sisällysluettelo
1. OHJEET TURVALLISEEN JA OIKEAAN KÄYTTÖÖN____________ 86
2. ASENNUS _____________________________________________ 88
3. OHJAUSLAITTEIDEN KUVAUS_____________________________ 91
4. UUNIN KÄYTTÖ________________________________________ 101
5. SAATAVANA OLEVAT VARUSTEET _______________________ 102
6. RUUANVALMISTUSVINKKEJÄ____________________________ 103
7. PUHDISTUS JA KUNNOSSAPITO _________________________ 108
8. ERITYISHUOLTO_______________________________________ 110
OHJEITA UUNIN ASENTAJALLE nämä ohjeet on tarkoitettu pätevälle
ammattilaiselle, jonka tulee asentaa uuni, panna se toimintakuntoon
ja tehdä käyttöönottotestaus.
OHJEITA KÄYTTÄJÄLLE nämä kohdat sisältävät neuvoja käyttäjälle,
ohjaustoimintojen kuvauksen sekä uunin puhdistus- ja kunnossapitoohjeet.
85
Johdanto
1. OHJEET TURVALLISEEN JA OIKEAAN
KÄYTTÖÖN
TÄMÄ KÄYTTÖOHJE ON EROTTAMATON OSA LAITETTA, JA SIKSI SE
TULEE SÄILYTTÄÄ KOKONAISUUDESSAAN HELPOSTI SAATAVILLA KOKO
UUNIN KÄYTTÖIÄN AJAN. SUOSITTELEMME, ETTÄ LUET TÄMÄN
KÄSIKIRJAN JA KAIKKI SIINÄ OLEVAT OHJEET HUOLELLISESTI ENNEN
UUNIN KÄYTTÄMISTÄ. ASENNUSTÖIDEN TEKIJÖIDEN ON OLTAVA PÄTEVIÄ
AMMATTIHENKILÖITÄ VOIMASSA OLEVIEN MÄÄRÄYSTEN MUKAISESTI.
TÄMÄ LAITE ON TARKOITETTU KOTIKÄYTTÖÖN, JA SE VASTAA TÄLLÄ
HETKELLÄ VOIMASSA OLEVIA MÄÄRÄYKSIÄ. UUNI ON VALMISTETTU
SEURAAVIA TOIMINTOJA VARTEN: RUUAN KYPSENTÄMINEN JA
LÄMMITTÄMINEN. KAIKKI MUU KÄYTTÖ ON SOPIMATONTA.
VALMISTAJA EI OLE VASTUUSSA LAITTEEN SOPIMATTOMASTA
KÄYTÖSTÄ.
ÄLÄ JÄTÄ PAKKAUSTA KOTIYMPÄRISTÖÖN. EROTTELE ERILAISET
JÄTERAAKA-AINEET JA VIE NE LÄHIMPÄÄN
JÄTTEIDENKERUUPISTEESEEN.
KODINKONE ON EHDOTTOMASTI MAADOITETTAVA TURVAMÄÄRÄYSTEN
VAATIMIEN MENETELMIEN MUKAISESTI.
LIITTÄESSÄSI LAITETTA SÄHKÖVERKKOON PISTOKKEEN JA PISTORASIAN
AVULLA VARMISTA NIIDEN YHTEENSOPIVUUS JA ETTÄ KYTKENTÄKAAPELI ON SOVELLETTAVIEN MÄÄRÄYSTEN
MUKAINEN.
PISTORASIAAN TULEE VOIDA PÄÄSTÄ KÄSIKSI SEN JÄLKEEN, KUN LAITE
ON ASENNETTU PAIKALLEEN.
ÄLÄ KOSKAAN IRROTA PISTOKETTA JOHDOSTA VETÄMÄLLÄ.
ÄLÄ TUKI PUHALLUSAUKKOJA ÄLÄKÄ LÄMMÖNJAKORAKOJA.
86
TEE UUNILLE HETI ASENNUKSEN JÄLKEEN LYHYT
VASTAANOTTOTARKASTUS SEURAAVIEN OHJEIDEN MUKAISESTI. JOS
UUNI EI TOIMI, KYTKE SE IRTI VIRTALÄHTEESTÄ JA OTA YHTEYTTÄ
LÄHIMPÄÄN HUOLTOLIIKKEESEEN.
ÄLÄ KOSKAAN YRITÄ ITSE KORJATA UUNIA.
TARKISTA AINA, ETTÄ VÄÄNTIMET OVAT NOLLA-ASENNOSSA, KUN
LAKKAAT KÄYTTÄMÄSTÄ UUNIA.
Johdanto
ÄLÄ KOSKAAN PANE TULENARKOJA ESINEITÄ UUNIIN. NE VOIVAT SYTTYÄ
PALAMAAN JA AIHEUTTAA TULIPALON.
KÄYTÖN AIKANA UUNI KUUMENEE ERITTÄIN KUUMAKSI. ÄLÄ KOSKE
UUNIN SISÄLLÄ OLEVIIN KUUMENNUSVASTUKSIIN.
ARVOKILPI, JOSSA ON TEKNISET TIEDOT, REKISTERÖINTINUMERO JA
TUOTENIMI, ON SIJOITETTU NÄKYVÄLLE PAIKALLE UUNIN OVEN
KEHYKSEEN.
KILPEÄ EI SAA POISTAA.
UUNI ON SUUNNITELTU AIKUISTEN KÄYTTÖÖN. ÄLÄ ANNA LASTEN
MENNÄ SEN LÄHELLE TAI LEIKKIÄ SILLÄ.
POISTA KAIKKI LAITTEEN SISÄ- JA ULKOPUOLELLA OLEVAT
MERKKITARRAT JA SUOJAKALVOT ENNEN SEN KÄYTTÖÖNOTTOA.
TÄMÄN LAITTEEN MERKINTÄ PERUSTUU KÄYTETTYJÄ SÄHKÖ- JA
ELEKTRONIIKKALAITTEITA (WASTE ELECTRICAL AND ELECTRONIC
EQUIPMENT - WEEE) KOSKEVAAN DIREKTIIVIIN 2002/96/EG.
TÄMÄ DIREKTIIVI MÄÄRITTÄÄ KÄYTETTYJEN LAITTEIDEN PALAUTUS- JA
KIERRÄTYS-SÄÄNNÖKSET KOKO EU:N ALUEELLA.
Valmistaja ei ole vastuussa henkilö- tai esinevahingoista, jotka
aiheutuvat edellä olevien ohjeiden noudattamatta jättämisestä, jonkin
laitteen osan muuttamisesta tai muiden kuin alkuperäisten varaosien
käyttämisestä.
87
Ohjeita käyttäjälle
2. ASENNUS
2.1 Sähköliitäntä
Tarkista, että verkkojännitteen ja voimakaapelin arvot ovat uunin oven
kehykseen kiinnitetyn arvokilven merkintöjen mukaisia.
Kilpeä ei saa koskaan irrottaa.
KODINKONE on maadoitettava turvamääräysten mukaisilla menetelmillä.
Jos käytetään pistoke-pistorasia –liitäntää, varmista, että pistoke ja
pistorasia ovat yhteensopivia. Vältä adapterien ja rinnakkaiskytkentöjen
käyttöä, koska ne voivat aiheuttaa ylikuumenemisen ja palovaaran.
Sähköverkko on suojattava joko perinteisellä keraamisulakkeella tai
nykyaikaisemmalla automaattisulakkeella.
Käyttöjännitteen ollessa 230V∼: käytä
H05RR-F / H05RN-F –tyyppistä
kolmijohdinkaapelia (3 x 1.5 mm2).
Maadoitusjohtimen tulee olla vähintään
20 mm pidempi kun muut johtimet
(keltavihreä).
Valmistaja ei ole vastuussa henkilö- tai esinevahingoista, jotka
aiheutuvat edellä olevien ohjeiden noudattamatta jättämis estä tai jonkin
laitteen osan vahingoittamisesta..
88
Ohjeita käyttäjälle
2.2 Uunin asennus
Uuni on suunniteltu asennettavaksi mihin tahansa kuumuutta kestävään
kalusteeseen. Noudatettavat mitat on esitetty kuvissa 1, 2 ja 3. Jos
asennat uunin työtason alle, noudata kuvien 1 ja 3 mittoja. Jos asennat
uunin työtason alle, johon on yhdistetty keittotaso, varmista, että kaikkiin
sivuseiniin jää vähintään 110 mm:n väli kuvan 1 mukaisesti.
Jos asennat uunin korkeaan kaappiin, noudata kuvassa 1-2 annettuja
mittoja, jolloin päällä ja takana on 80 – 90 mm vapaata til aa. Kiinnitä uuni
kehyksestä neljällä ruuvilla A (kuva 1).
Jos asennat uunin keittotason alle, jätä uunin sivuille ja all e vapaata tilaa
kuvan 1 (kohta B) osoittamalla tavalla. Noudata keittotason asennuksess a
ja kiinnityksessä siitä annettuja ohjeita.
89
Ohjeita käyttäjälle
Älä koskaan käytä uunin luukkua tai kahvaa
vipuamiseen uunia paikalleen asentaessa. Vältä
asettamasta liikaa painoa aukinaiselle uunin
luukulle.
90
Ohjeita käyttäjälle
3. OHJAUSLAITTEIDEN KUVAUS
3.1 Ohjauspaneeli
Kaikki uunin ohjauslaitteet on sijoitettu etupaneeliin.
91
Ohjeita käyttäjälle
TOIMINTOVÄÄNNIN
Käännä väännintä kumpaan tahansa suuntaan
valitaksesi haluamasi seuraavista toiminnoista:
EI TOIMINTOA
UUNIN VALO
YLÄ- JA ALAVASTUS
GRILLI TAI
ALAKUUMENNUSVASTUS +
KIERTOILMA.
SUURI GRILLIVASTUS
ALAVASTUS
YLÄ- JA ALAVASTUS + PUHALLUS +
KIERTOILMAVASTUS
YLÄ- JA ALA- VASTUS +
PUHALLUS
SUURI GRILLIVASTUS +
PUHALLUS
SULATUS
KIERTOILMAVASTUS +
PUHALLUS
ALEMPI VASTUS +
PUHALLUS
TERMOSTAATTIVÄÄNNIN
(monitoimiuuni)
Paistolämpötila valitaan
kääntämällä väännintä
myötäpäivään halutun
lämpötilan kohdalle, 50° -
250°C.
TERMOSTAATIN MERKKIVALO
Tämän valon palaessa, uuni on lämpenemässä.
Kun valo sammuu, valittu lämpötila on saavutettu.
Valo sytyy ja sammuu jaksoittaisesti termostaatin
mukaan lämpötilan pysyessä asetetussa arvossa.
92
Ohjeita käyttäjälle
MERKKIVALO (VIHREÄ)
Tämä merkkivalo syttyy, kun jossain uunin osassa
on jännitettä.

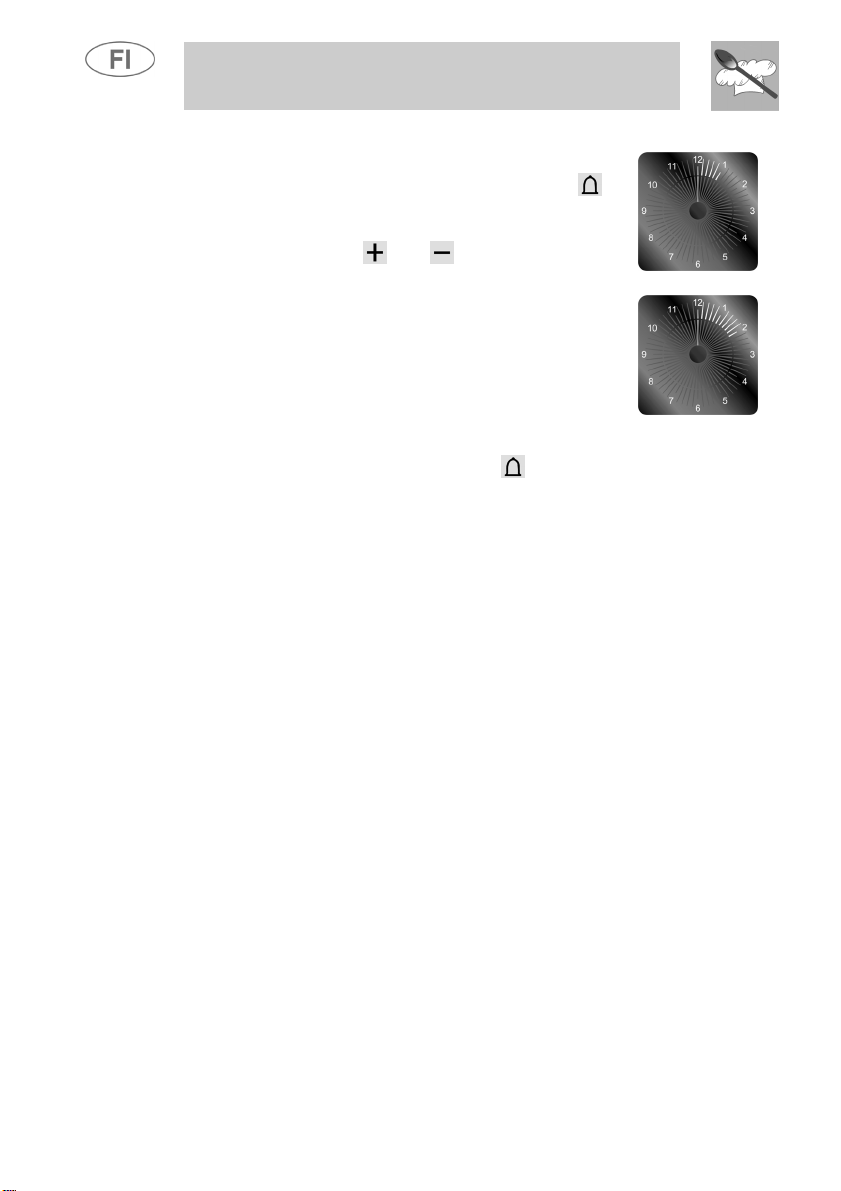

MINUUTTILASKIMEN VÄÄNNIN
(Ei kaikissa malleissa)
Käännä myötäpäivään asettaaksesi kello
hälyttämään halutun ajan kuluttua.
Aika ilmaistaan minuutteina (enintään 55
minuuttia).
Säätö on portaaton, joten myös merkintöjen väliset
ajat on mahdollista asettaa.
Hälytysääni asetetun ajan lopussa ei kytke uunia pois päältä.
MINUUTTIHÄLYTTIMEN KYTKIN
(Ei kaikissa malleissa)
Käännä myötäpäivään kun hälytin halutaan hälyttämään asetetun ajan jälkeenJos halutaan käyttää
uunia ilman ajastusta,käännä väännintä
symboliin.
Automaattinen minuuttihälytin; käännä väännintä myötäpäivään, kunnes
osoitin on haluamassasi ajankohdassa (5min - 90min). Voit valita myös
numeroilla merkittyjen aikojen välissä olevan ajankohdan. Asetetun ajan
jälkeen kuuluu hälytysääni 4-5 sek. ja uunista katkeaa virta.
TÄRKEÄÄ
( mallit joissa on pushpull nappulat)
Painetaan vähän nappia, jos halutaan sen tulevan
ulos.(kuva A)
Nappien on oltava ulkona, kun uuni on käytössä napp ien
ylikuumenemisen estämiseksi.
Uunia avattaessa painetaan kahvaa hiukan alas (kuva B).
Uunia käytettäesä; ylikuumenemisen estämiseksi
kahvan on oltava ulkona.
A
B
93
