Sommario
1 Avvertenze 4
1.1 Avvertenze generali di sicurezza 4
1.2 Targhetta di identificazione 7
1.3 Responsabilità del produttore 7
1.4 Scopo dell’apparecchio 8
1.5 Smaltimento 8
1.6 Targhetta di identificazione 8
1.7 Questo manuale d’uso 8
1.8 Come leggere il manuale d’uso 9
2 Descrizione 10
2.1 Descrizione generale 10
2.2 Simbologia 10
3 Uso 11
3.1 Avvertenze 11
3.2 Primo utilizzo 11
3.3 Uso del piano 12
4 Pulizia e manutenzione 14
4.1 Avvertenze 14
4.2 Pulizia dell’apparecchio 14
5 Installazione 16
5.1 Indicazioni di sicurezza 16

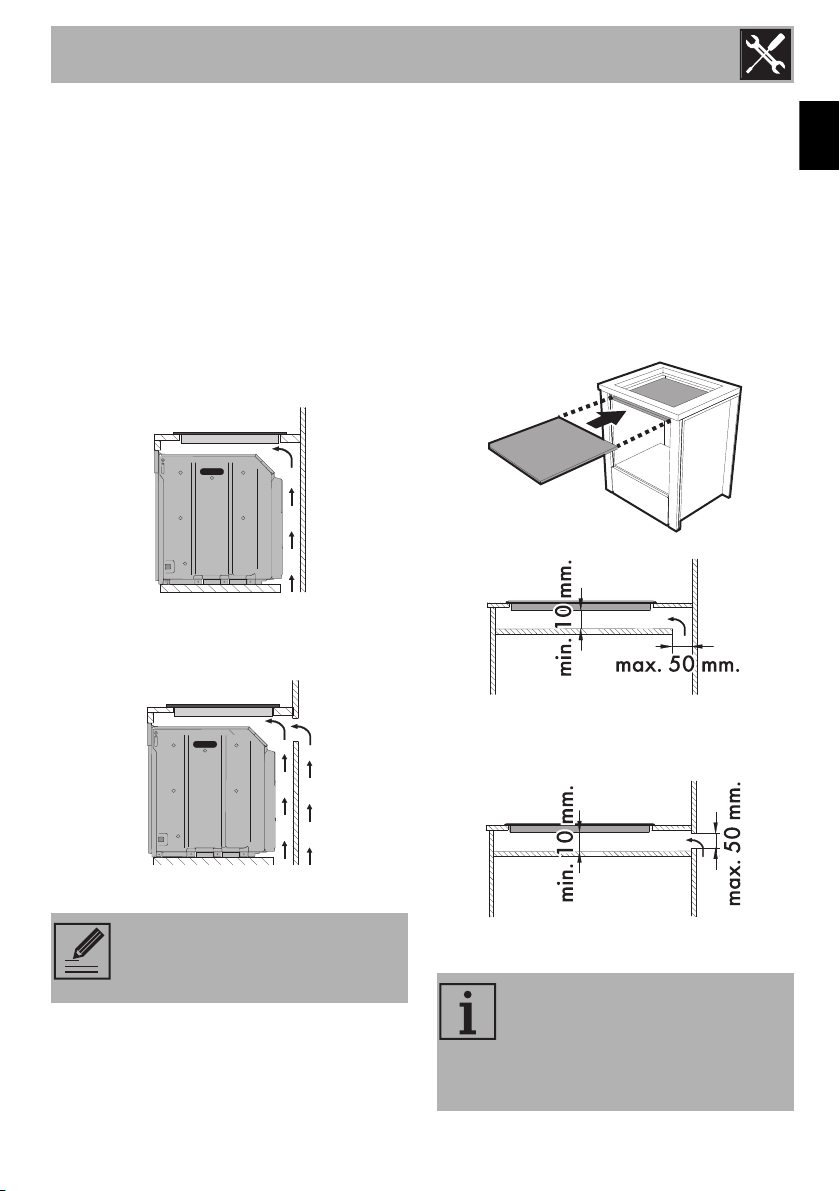

5.2 Intaglio del piano di lavoro 16
5.3 Incasso 17
5.4 Staffe di fissaggio 18

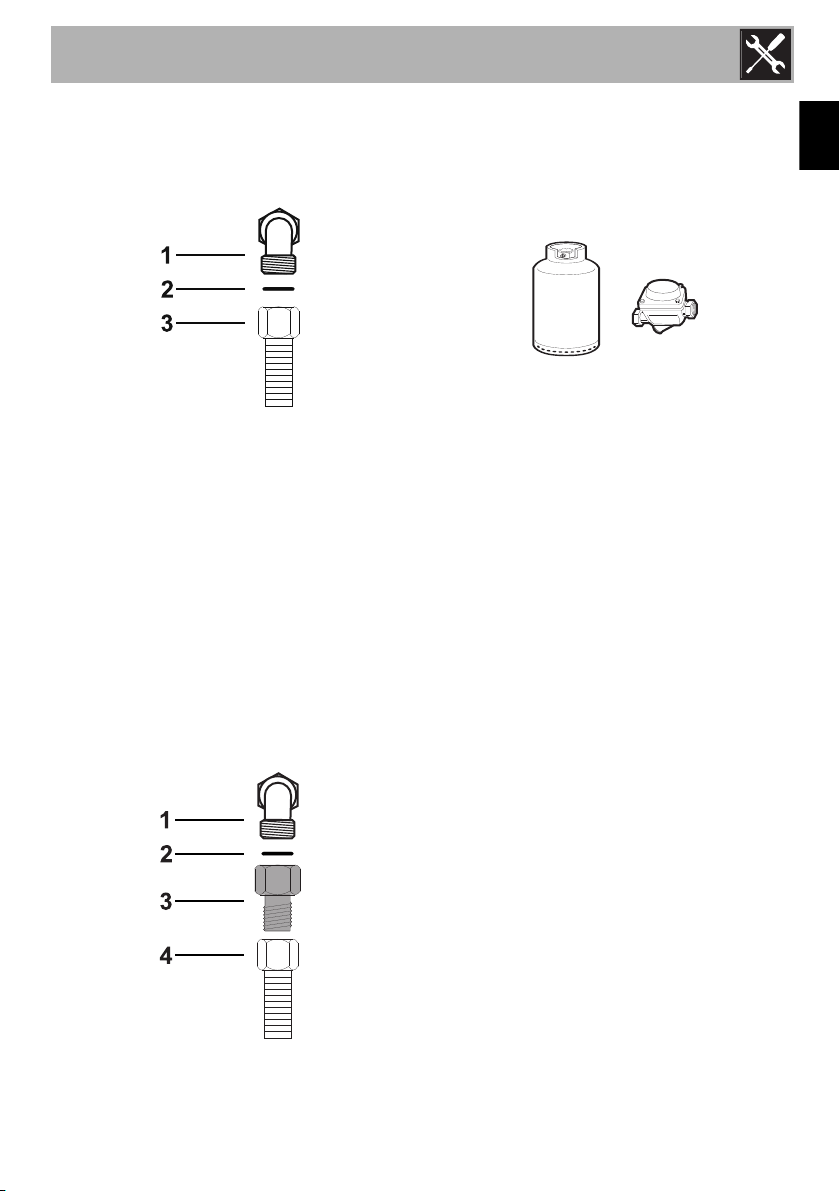

5.5 Collegamento gas 18

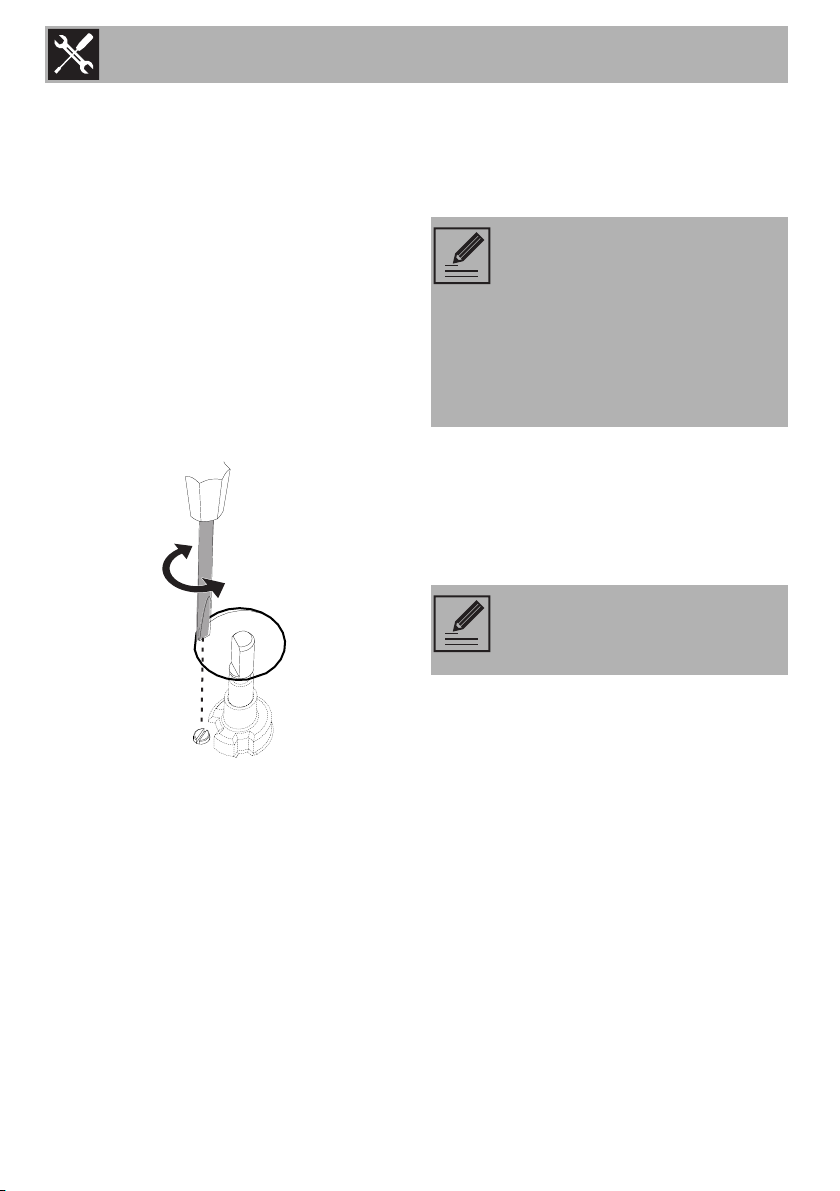

5.6 Adattamento ai diversi tipi di gas 20
5.7 Collegamento elettrico 26
IT
Queste istruzioni sono valide solamente per i paesi di destinazione riportati sulla targa
caratteristiche applicata all’apparecchio.
Questo piano di cottura da incasso appartiene alla classe 3.
Consigliamo di leggere attentamente questo manuale, che riporta tutte le indicazioni per
mantenere inalterate le qualità estetiche e funzionali dell’apparecchio acquistato.
Per ulteriori informazioni sul prodotto: www.smeg.com
3
Avvertenze
1 Avvertenze
1.1 Avvertenze generali di
sicurezza
Danni alle persone
• Questo apparecchio e le sue
parti accessibili diventano molto
calde durante l’uso. Non toccare
gli elementi riscaldanti durante
l’uso.
• Proteggere le mani tramite guanti
termici durante la movimentazione
dei cibi all’interno del vano
cottura.
• Non tentare mai di spegnere una
fiamma/incendio con acqua:
spegnere l’apparecchio e coprire
la fiamma con un coperchio o con
una coperta ignifuga.
• L’uso di questo apparecchio è
consentito ai bambini a partire
dagli 8 anni di età e alle persone
con ridotte capacità fisiche,
sensoriali o mentali oppure con
mancata esperienza e
conoscenza, supervisionati o
istruiti da persone adulte e
responsabili per la loro sicurezza.
• I bambini non devono giocare
con l’apparecchio.
• Tenere lontani i bambini inferiori
agli 8 anni se non continuamente
sorvegliati.
• Non permettere ai bambini
inferiori di 8 anni di avvicinarsi
all’apparecchio durante il
funzionamento.
• Le operazioni di pulizia e
manutenzione non devono essere
effettuate dai bambini senza
sorveglianza.
• Assicurarsi che le corone
spartifiamma siano posizionate
correttamente nelle proprie sedi
con i rispettivi cappellotti.
• Prestare la massima attenzione al
rapido riscaldamento delle zone
di cottura. Evitare che le pentole
vengano riscaldate a vuoto.
Pericolo di surriscaldamento.
• I grassi e gli oli possono prendere
fuoco se si surriscaldano. Non
allontanarsi durante la
preparazione di cibi contenenti oli
o grassi. In caso gli oli o i grassi
dovessero prendere fuoco, non
spegnere mai con acqua. Mettere
il coperchio sulla pentola e
spegnere la zona di cottura
interessata.
• Il processo di cottura deve essere
sempre sorvegliato. Un processo
di cottura a breve termine deve
essere sorvegliato continuamente.
4
Avvertenze
• Durante l’uso non appoggiare
oggetti metallici, come stoviglie o
posate sulla superficie del piano
di cottura perché potrebbero
surriscaldarsi.
• Non inserire oggetti metallici
appuntiti (posate o utensili) nelle
feritoie.
• Non versare acqua direttamente
sulle teglie molto calde.
• Non utilizzare bombolette spray
in prossimità di questo
apparecchio mentre è in funzione.
• Spegnere l’apparecchio dopo
l’uso.
• Non modificare l’apparecchio.
• Non tentare mai di riparare
l’apparecchio da soli o senza
l’intervento di un tecnico
qualificato.
• Non tirare mai il cavo per
staccare la spina.
• Se il cavo di alimentazione
elettrica è danneggiato,
contattare subito il servizio di
assistenza tecnica che provvederà
a sostituire il cavo.
• Non sedersi sull’apparecchio.
• Non utilizzare getti di vapore per
pulire l’apparecchio.
• Non ostruire le aperture, le
fessure di ventilazione e di
smaltimento del calore.
• Non lasciare l’apparecchio
incustodito durante le cotture che
possono liberare grassi ed oli che
surriscaldandosi potrebbero
infiammarsi. Prestare la massima
attenzione
• Non lasciare oggetti sulle
superfici di cottura.
• Non usare in nessun caso
l’apparecchio per riscaldare
l’ambiente.
• Non vaporizzare prodotti spray
nelle vicinanze del forno.
• Non usare stoviglie o contenitori
di plastica per la cottura del cibo.

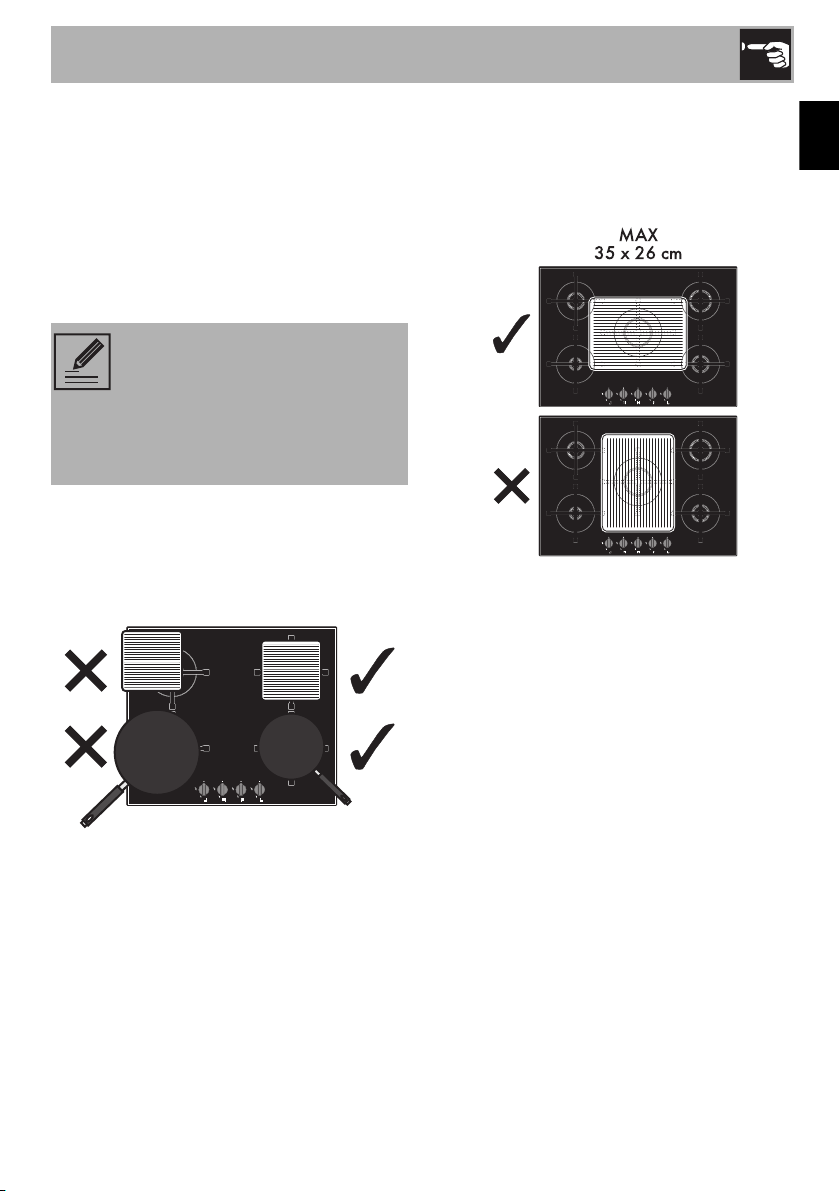

• I recipienti o le bistecchiere
devono essere posizionati
all'interno del perimetro del piano
di cottura.
• Tutti i recipienti devono avere il
fondo piatto e regolare.
IT
Danni all’apparecchio
• Sulle parti in vetro non utilizzare
detergenti abrasivi o corrosivi (es.
prodotti in polvere, smacchiatori e
spugnette metalliche).
• Utilizzare eventualmente utensili in
legno o plastica.
• In caso di tracimazione o
traboccamento rimuovere il
liquido in eccesso dal piano
cottura.
• Lo sversamento di liquido sulla
superficie in vetro calda, può
causarne la rottura.
5
Avvertenze
• Non rovesciare sul piano cottura
sostanze acide come succo di
limone o aceto.
• Non posizionare pentole o
padelle vuote sulle zone di cottura
accese.
• Non utilizzare getti di vapore per
pulire l’apparecchio.
• Non utilizzare materiali ruvidi,
abrasivi o raschietti metallici
affilati.
• Sulle parti in acciaio o trattate
superficialmente con finiture
metalliche (ad es. anodizzazioni,
nichelature, cromature) non
utilizzare prodotti per la pulizia
contenenti cloro, ammoniaca o
candeggina.
• Sulle parti in vetro non utilizzare
detergenti abrasivi o corrosivi (es.
prodotti in polvere, smacchiatori e
spugnette metalliche).
• Non lavare in lavastoviglie i
componenti rimovibili come le
griglie del piano, le corone
spartifiamma e i cappellotti.
Installazione
• Questo apparecchio non deve
essere installato su barche o su
roulotte.
• L'apparecchio non deve essere
installato su di un piedistallo.
• Posizionare l’apparecchio nel
mobile con l’aiuto di una seconda
persona.
• Per evitare possibili
surriscaldamenti l'apparecchio
non deve essere installato dietro
ad una porta decorativa o ad un
pannello.
• Prima di ogni intervento
sull’apparecchio (installazione,
manutenzione, posizionamento o
spostamento), munirsi sempre di
dispositivi di protezione
individuale.
• Prima di ogni intervento
sull’apparecchio, disattivare
l’alimentazione elettrica generale.
• Far eseguire l’installazione e gli
interventi di assistenza da
personale qualificato nel rispetto
delle norme vigenti.
• Far eseguire il collegamento gas
a personale tecnico abilitato.
• La messa in opera con tubo
flessibile dovrà essere effettuata in
modo che la lunghezza della
tubatura non superi 2 metri di
estensione massima per i tubi
flessibili in acciaio e 1,5 metri per i
tubi in gomma.
• I tubi non devono venire a
contatto con parti mobili e non
devono essere schiacciati.
6
Avvertenze
• Dove richiesto, utilizzare un
regolatore di pressione conforme
alla norma vigente.
• Dopo ogni intervento, verificare
che la coppia di serraggio delle
connessioni gas sia compresa tra
10 Nm e 15 Nm.
• Ad installazione completata,
verificare eventuali perdite con
una soluzione saponosa, mai con
una fiamma.
• Far eseguire il collegamento
elettrico a personale tecnico
abilitato.
• È obbligatorio il collegamento di
terra secondo le modalità previste
dalle norme di sicurezza
dell'impianto elettrico.
• Utilizzare cavi resistenti alla
temperatura di almeno 90 °C.
• La coppia di serraggio delle viti
dei conduttori di alimentazione
della morsettiera dev’essere pari a
1,5-2 Nm.
• L’eventuale sostituzione del cavo
di collegamento elettrico deve
essere eseguito esclusivamente da
personale tecnico abilitato.
Per questo apparecchio
• La superficie in vetroceramica è
molto resistente agli urti, evitare
però che oggetti solidi e duri
cadano sulla superficie di cottura,
perché potrebbero provocarne la
rottura se appuntiti.
• La superficie in vetroceramica non
deve essere usata come superficie
d’appoggio.
• In caso di incrinature, crepe o se
la superficie di cottura in
vetroceramica si dovesse
rompere, spegnere
immediatamente l’apparecchio.
Disinserire l’alimentazione elettrica
ed interpellare il servizio di
Assistenza Tecnica.
1.2 Targhetta di identificazione
La targhetta di identificazione riporta
i dati tecnici, il numero di matricola e
la marcatura. La targhetta di
identificazione non deve mai essere
rimossa.
1.3 Responsabilità del produttore
Il costruttore declina ogni
responsabilità per danni subiti da
persone e cose causati da:
• uso dell’apparecchio diverso da
quello previsto;
• inosservanza delle prescrizioni
del manuale d’uso;
• manomissione anche di una
singola parte dell’apparecchio;
• utilizzo di ricambi non originali.
IT
7
Avvertenze
1.4 Scopo dell’apparecchio
• Questo apparecchio è destinato
alla cottura di alimenti in ambiente
domestico. Ogni altro uso è
improprio.
L’apparecchio non è concepito per
funzionare con temporizzatori
esterni o con sistemi di comando a
distanza.
1.5 Smaltimento
Questo apparecchio, conforme
alla direttiva europea WEEE
(2012/19/UE), deve essere
smaltito separatamente dagli altri rifiuti al
termine del suo ciclo di vita. Questo
apparecchio non contiene sostanze in
quantità tali da essere ritenute pericolose
per la salute e l’ambiente, in conformità alle
attuali direttive europee.
Per smaltire l’apparecchio:
Tensione elettrica
Pericolo di folgorazione
• Disattivare l’alimentazione elettrica
generale.
• Staccare il cavo di alimentazione
elettrica dall’impianto elettrico.
• Tagliare il cavo di alimentazione
elettrica e rimuovere il cavo assieme alla
spina.
• Conferire l’apparecchio agli idonei
centri di raccolta differenziata dei rifiuti
elettrici ed elettronici, oppure
riconsegnare l’apparecchio al
rivenditore al momento dell’acquisto di
una apparecchiatura equivalente, in
ragione di uno ad uno.
Si precisa che per l’imballaggio
dell’apparecchio vengono utilizzati
materiali non inquinanti e riciclabili.
• Conferire i materiali dell’imballaggio
agli idonei centri di raccolta
differenziata.
Imballi di plastica
Pericolo di soffocamento
• Non lasciare incustodito l’imballaggio o
parti di esso.
• Non permettere ai bambini di giocare
con i sacchetti di plastica
dell’imballaggio.
1.6 Targhetta di identificazione
La targhetta di identificazione riporta
i dati tecnici, il numero di matricola e
la marcatura. La targhetta di
identificazione non deve mai essere
rimossa.
1.7 Questo manuale d’uso
Questo manuale d’uso costituisce
parte integrante dell’apparecchio e
deve essere conservato integro e a
portata di mano dell’utente per tutto
il ciclo di vita dell’apparecchio.
Prima di usare l’apparecchio
leggere attentamente questo
manuale d’uso.
8
Avvertenze
1.8 Come leggere il manuale d’uso
Questo manuale d’uso utilizza le seguenti
convenzioni di lettura:
Avvertenze
Informazioni generali su questo
manuale d’uso, di sicurezza e per
lo smaltimento finale.
Descrizione
Descrizione dell’apparecchio e
degli accessori.
Uso
Informazioni sull’uso
dell’apparecchio e degli accessori,
consigli di cottura.
Pulizia e manutenzione
Informazioni per la corretta pulizia
e manutenzione dell’apparecchio.
Installazione
Informazioni per il tecnico
qualificato: installazione, messa in
servizio e collaudo.
IT
Avvertenza di sicurezza
Informazione
Suggerimento
1. Sequenza di istruzioni d’uso.
• Istruzione d’uso singola.
9
2 Descrizione
2.1 Descrizione generale
Descrizione
60 cm
AUX = Ausiliario
SR = Semi rapido
RR = Rapido ridotto
2.2 Simbologia
Zone di cottura
Anteriore sinistra
Posteriore sinistra
Centrale
Posteriore destra
Anteriore destra
10
70 cm
R = Rapido
UR2 = Ultrarapido
Manopole bruciatori
Utili per accendere e regolare i bruciatori
del piano. Premere e ruotare le manopole
in senso antiorario sul valore per
accendere i bruciatori corrispondenti.
Ruotare le manopole sulla zona compresa
fra il massimo e il minimo per regolare
la fiamma. Riportare le manopole sulla
posizione per spegnere i bruciatori.
3 Uso
3.1 Avvertenze
Uso non corretto
Pericolo di ustioni
• Assicurarsi che le corone spartifiamma
siano posizionate correttamente nelle
proprie sedi con i rispettivi cappellotti.
• Grassi e oli surriscaldandosi possono
infiammarsi. Prestare la massima
attenzione.
• Non lasciare l’apparecchio incustodito
durante cotture che possono liberare
grassi od oli.
• Non vaporizzare prodotti spray nelle
vicinanze dell’apparecchio.
• Non toccare gli elementi riscaldanti
dell’apparecchio quando in funzione.
Lasciarli raffreddare prima di procedere
ad un eventuale pulizia.
• Non permettere ai bambini inferiori di 8
anni di avvicinarsi all’apparecchio
durante il funzionamento.
Uso
Uso non corretto
Rischio di danni alle superfici
• Non applicare fogli di carta stagnola
per ricoprire i bruciatori o il piano.
• I recipienti o le bistecchiere devono
essere posizionati all'interno del
perimetro del piano di cottura.
• Tutti i recipienti devono avere il fondo
piatto e regolare.
• In caso di tracimazione o
traboccamento rimuovere il liquido in
eccesso dal piano cottura.
• È sconsigliato l’utilizzo di pentole in
coccio o pietra ollare per la cottura o il
riscaldamento dei cibi.
3.2 Primo utilizzo
1. Rimuovere eventuali pellicole protettive
all’esterno o all’interno dell’apparecchio
e dagli accessori.
2. Rimuovere eventuali etichette (ad
eccezione della targhetta con i dati
tecnici) da accessori.
3. Rimuovere e lavare tutti gli accessori
dall’apparecchio (vedi 4 Pulizia e
manutenzione).
IT
11
Uso
3.3 Uso del piano
Tutti i comandi e i controlli dell’apparecchio
sono riuniti sul pannello frontale. In
corrispondenza di ogni manopola è
indicato il bruciatore associato.
L’apparecchio è dotato di un dispositivo di
accensione elettronica. È sufficiente
premere e ruotare in senso antiorario la
manopola sul simbolo di fiamma massima,
fino ad accensione avvenuta. Se il
bruciatore non si accende nei primi 15
secondi, portare la manopola su e non
tentare la riaccensione per 60 secondi. Ad
accensione avvenuta, mantenere premuta
la manopola per qualche secondo per
consentire alla termocoppia di riscaldarsi.
Può accadere che il bruciatore si spenga al
momento del rilascio della manopola:
significa che la termocoppia non si è
riscaldata a sufficienza. Attendere qualche
istante e ripetere l’operazione. Mantenere
premuta la manopola più a lungo.
In caso di spegnimento
accidentale, un dispositivo di
sicurezza provvede a bloccare
l’uscita del gas, anche a rubinetto
aperto. Riportare la manopola su
e non tentare la riaccensione
per 60 secondi.
Corretta posizione delle griglie
Le griglie sopra i bruciatori devono essere
posizionate parallelamente al pannello
comandi e non in modo perpendicolare.
Corretta posizione delle corone
spartifiamma e dei cappellotti
Prima di accendere i bruciatori del piano
assicurarsi che le corone spartifiamma
siano posizionate nelle proprie sedi con i
rispettivi cappellotti. Fare attenzione che i
fori del bruciatore corrispondano con le
candelette e le termocoppie. Controllare
inoltre che gli innesti delle corone
spartifiamma si inseriscano correttamente
nei fori del bruciatore.
12
Uso
Consigli pratici per l’uso del piano
Per un rendimento ottimale dei bruciatori e
un consumo minimo di gas, occorre usare
recipienti provvisti di coperchio e
proporzionati al bruciatore, onde evitare
che la fiamma vada a lambirne i lati. Al
momento dell'ebollizione ridurre la fiamma
quanto basta a impedire la tracimazione
del liquido.
Diametri dei recipienti:
• AUX: 7 - 18 cm.
• SR: 10 - 24 cm.
• R/RR: 20 - 26 cm.
• UR2: 20 - 26 cm.
Durante la cottura, per evitare scottature,
danni al piano o al top, tutti i recipienti o le
bistecchiere devono essere posizionati
all'interno del perimetro del piano di cottura
e centrati rispetto al bruciatore.
Avvertenze sull’uso delle bistecchiere
Qualora si volesse utilizzare una
bistecchiera occorre tenere presente alcuni
accorgimenti:
• Sui modelli da 60 cm possono essere
utilizzate bistecchiere di dimensioni tali
che, se posizionate su un singolo
bruciatore, non superino il perimetro del
piano cottura e non si avvicinino alle
manopole.
• Sui modelli da 70 cm, utilizzare una
bistecchiera con dimensioni massime
intorno a 35 x 26 cm, che va collocata
solo sul bruciatore UR2 in posizione
orizzontale;
• Le bistecchiere i possono essere preriscaldate a vuoto per un massimo di 5
minuti. Poi disporre gli alimenti sulla
bistecchiera, e procedere alla cottura
senza mai superare i 40 minuti di
utilizzo;
• Se si utilizza una bistecchiera in
materiale refrattario (ghisa, pietra ollare
o terracotta) limitarne l’utilizzo ad un
massimo di 20 minuti e ridurre al minimo
la potenza del bruciatore in caso di
cotture prolungate.
• Fare attenzione che le fiamme del
bruciatore non escano dal bordo della
bistecchiera;
• Mantenere una distanza minima di 150
mm e 50 mm dal bordo della
bistecchiera, rispettivamente dalla
parete laterale e dalla parete posteriore
(vedi “Intaglio del piano di lavoro”);
• Non posizionare la bistecchiera su più
bruciatori contemporaneamente.
IT
13
Pulizia e manutenzione
4 Pulizia e manutenzione
4.1 Avvertenze
Uso non corretto
Rischio di danni alle superfici
• Non utilizzare getti di vapore per pulire
l’apparecchio.
• Sulle parti in acciaio o trattate
superficialmente con finiture metalliche
(ad es. anodizzazioni, nichelature,
cromature) non utilizzare prodotti per la
pulizia contenenti cloro, ammoniaca o
candeggina.
• In caso di contatto con detergenti
troppo aggressivi, acqua calcarea o
eventuali tracimazioni (acqua di
bollitura, sugo, caffè, etc.) pulire
immediatamente dopo aver lasciato
raffreddare il piano.
• Sulle parti in vetro non utilizzare
detergenti abrasivi o corrosivi (es.
prodotti in polvere, smacchiatori e
spugnette metalliche).
• Non utilizzare materiali ruvidi, abrasivi o
raschietti metallici affilati.
• Non lavare in lavastoviglie i componenti
rimovibili come le griglie del piano, le
corone spartifiamma e i cappellotti.
Pulizia ordinaria giornaliera
Usare sempre e solo prodotti specifici che
non contengano abrasivi o sostanze acide
a base di cloro.
Versare il prodotto su un panno umido e
passare sulla superficie, risciacquare
accuratamente e asciugare con uno
straccio morbido o con un panno in
microfibra.
Macchie di cibo o residui
Evitare nel modo più assoluto l’uso di
spugne in acciaio e raschietti taglienti per
non danneggiare le superfici.
Usare i normali prodotti, non abrasivi,
eventualmente con l’ausilio di utensili in
legno o materiale plastico. Risciacquare
accuratamente e asciugare con uno
straccio morbido o con un panno in
microfibra.
Evitare di lasciar seccare all’interno
dell’apparecchio residui di cibo a base
zuccherina (es. marmellata). perché
potrebbero rovinare lo smalto all’interno
dell’apparecchio.
4.2 Pulizia dell’apparecchio
Per una buona conservazione delle
superfici occorre pulirle regolarmente al
termine di ogni utilizzo, dopo averle
lasciate raffreddare.
14
Pulizia e manutenzione
Griglie del piano cottura
Estrarre le griglie e pulirle in acqua tiepida
e detersivo non abrasivo. Togliere con cura
ogni incrostazione. Asciugarle e
riposizionarle sul piano cottura.
Il continuo contatto delle griglie
con la fiamma può provocare nel
tempo un’alterazione dello smalto
in prossimità delle aree esposte al
calore. Si tratta di un fenomeno del
tutto naturale che non pregiudica
affatto la funzionalità di questo
componente.
posizionate nelle proprie sedi con i rispettivi
cappellotti.
Candelette e termocoppie
Per un buon funzionamento, le candelette
d’accensione e le termocoppie devono
essere sempre ben pulite. Controllarle
frequentemente e se necessario pulirle con
uno straccio umido. Eventuali residui secchi
vanno rimossi con uno stecchino di legno o
un ago.
IT
Corone spartifiamma e cappellotti
Le corone spartifiamma ed i cappellotti
sono estraibili per facilitarne la pulizia.
Lavarli in acqua calda e detersivo non
abrasivo. Togliere con cura ogni
incrostazione e attendere che siano
perfettamente asciutti. Rimontare le corone
spartifiamma, assicurandosi che siano
15
Installazione
5 Installazione
5.1 Indicazioni di sicurezza
Sviluppo di calore durante il
funzionamento dell’apparecchio
Rischio di incendio
• Controllare che il materiale del mobile
sia resistente al calore.
• Controllare che il mobile disponga delle
aperture richieste.
Impiallacciature, collanti o rivestimenti
plastici sui mobili adiacenti devono essere
termoresistenti (>90°C), altrimenti
potrebbero deformarsi nel tempo.
La distanza minima da osservare
tra le cappe aspiranti e la
superficie di cottura deve
corrispondere come minimo a
quella indicata nelle istruzioni di
montaggio della cappa aspirante.
5.2 Intaglio del piano di lavoro
Il seguente intervento richiede
un’opera muraria e/o di
falegnameria e deve essere
pertanto eseguito da un tecnico
competente.
L’installazione è realizzabile su
materiali diversi, quali muratura,
metallo, legno di massello e legno
rivestito di laminati plastici, purché
resistenti al calore (>90°C).
Praticare un’apertura nel piano di lavoro
del mobile con le dimensioni indicate.
L (mm) X (mm) Y (mm)
600 - 720 560 ÷ 564 482 ÷ 486
Devono anche essere rispettate le distanze
minime dei ritagli del piano sul lato
posteriore come indicato nelle illustrazioni
di montaggio.
16
A (mm) B (mm) C (mm) D (mm) E (mm)
min 150 min 460 min 750 20 ÷ 60 min 50
Installazione
5.3 Incasso
Su vano incasso forno
La distanza tra il piano cottura e i mobili da
cucina o gli apparecchi da incasso deve
essere tale da garantire una sufficiente
ventilazione ed un sufficiente scarico
dell'aria.
Se installato sopra un forno è necessario
lasciare uno spazio tra il fondo del piano
cottura e la parte del prodotto installato
sotto.
con apertura sul fondo
Su vano neutro o cassetti
Qualora si trovino altri mobili (pareti
laterali, cassetti, ecc.), lavastoviglie o
frigoriferi, sotto il piano cottura, deve essere
installato un doppio fondo di legno ad una
distanza minima di 20 mm dal lato inferiore
del piano cottura, per evitare contatti
accidentali. Il doppio fondo deve poter
essere rimosso solo utilizzando appositi
attrezzi.
IT
con apertura sul fondo e sul retro
Se installato sopra un forno,
questo deve essere dotato di
ventilatore di raffreddamento.
con apertura sul fondo
con apertura sul retro
La mancata installazione del
doppio fondo di legno espone
l’utente ad un possibile contatto
accidentale con parti taglienti o
calde.
17
Installazione
Guarnizione del piano cottura
Prima del montaggio, per evitare
infiltrazioni di liquidi tra la cornice del piano
cottura e il piano di lavoro, posizionare la
guarnizione adesiva in dotazione lungo
tutto il perimetro del piano cottura.
Non fissare il piano cottura con
silicone. Se necessario, non
permetterebbe la rimozione del
piano cottura senza danneggiarlo.
5.4 Staffe di fissaggio
Avvitare le staffe di fissaggio (A) negli
appositi fori posti sui lati del carter inferiore
per fissare correttamente il piano cottura
alla struttura.
5.5 Collegamento gas
Fuga del gas
Pericolo di esplosione
• Dopo ogni intervento, verificare che la
coppia di serraggio delle connessioni
gas sia compresa tra 10 Nm e 15 Nm.
• Dove richiesto, utilizzare un regolatore
di pressione conforme alla norma
vigente.
• Ad installazione completata, verificare
eventuali perdite con una soluzione
saponosa, mai con una fiamma.
• I tubi non devono venire a contatto con
parti mobili e non devono essere
schiacciati.
Informazioni generali
Il collegamento alla rete del gas può
essere effettuato con un tubo rigido in rame
o con un tubo flessibile in acciaio a parete
continua nel rispetto delle prescrizioni
stabilite dalla norma vigente.
Per l’alimentazione con altri tipi di gas,
vedere al capitolo “5.6 Adattamento ai
diversi tipi di gas”. Il raccordo di entrata del
gas è filettato ½” gas esterno (ISO 228-1).
18
Allacciamento con tubo flessibile in
acciaio
Eseguire il collegamento alla rete del gas
utilizzando un tubo flessibile in acciaio a
parete continua conforme alle
caratteristiche indicate dalla norma vigente.
Installazione
Avvitare accuratamente il raccordo 3 al
raccordo gas 1 dell’apparecchio
interponendo sempre la guarnizione 2 in
dotazione.
Allacciamento con tubo flessibile in
acciaio con raccordo conico
Eseguire il collegamento alla rete del gas
utilizzando un tubo flessibile in acciaio a
parete continua conforme alle
caratteristiche indicate dalla norma vigente.
Avvitare accuratamente il raccordo 3 al
raccordo gas 1 (filetto ½” ISO 228-1)
dell’apparecchio interponendo sempre la
guarnizione 2 in dotazione. Applicare del
materiale isolante sul filetto del raccordo 3,
dopodiché avvitare il tubo flessibile in
acciaio 4 al raccordo 3.
Allacciamento al gas liquido
Utilizzare un regolatore di pressione e
realizzare il collegamento sulla bombola
nel rispetto delle prescrizioni stabilite dalle
norme vigenti.
La pressione di alimentazione deve
rispettare i valori indicati nella tabella
“Tipologie di gas e Paesi di appartenenza”.
Ventilazione nei locali
L’apparecchio deve essere installato in
locali permanentemente ventilati, come
previsto dalle norme vigenti. Nel locale in
cui è installato l’apparecchio deve poter
affluire tanta aria quanta ne viene richiesta
dalla regolare combustione del gas e dal
necessario ricambio del locale stesso. Le
prese di immissione aria, protette da griglie,
devono essere opportunamente
dimensionate secondo le norme vigenti e
collocate in modo da non essere ostruite,
neppure in parte.
Il locale deve essere mantenuto
adeguatamente ventilato per eliminare il
calore e l'umidità prodotti dalle cotture: in
particolare, dopo un uso prolungato, è
consigliabile aprire una finestra o
aumentare la velocità di eventuali
ventilatori.
IT
19
Installazione

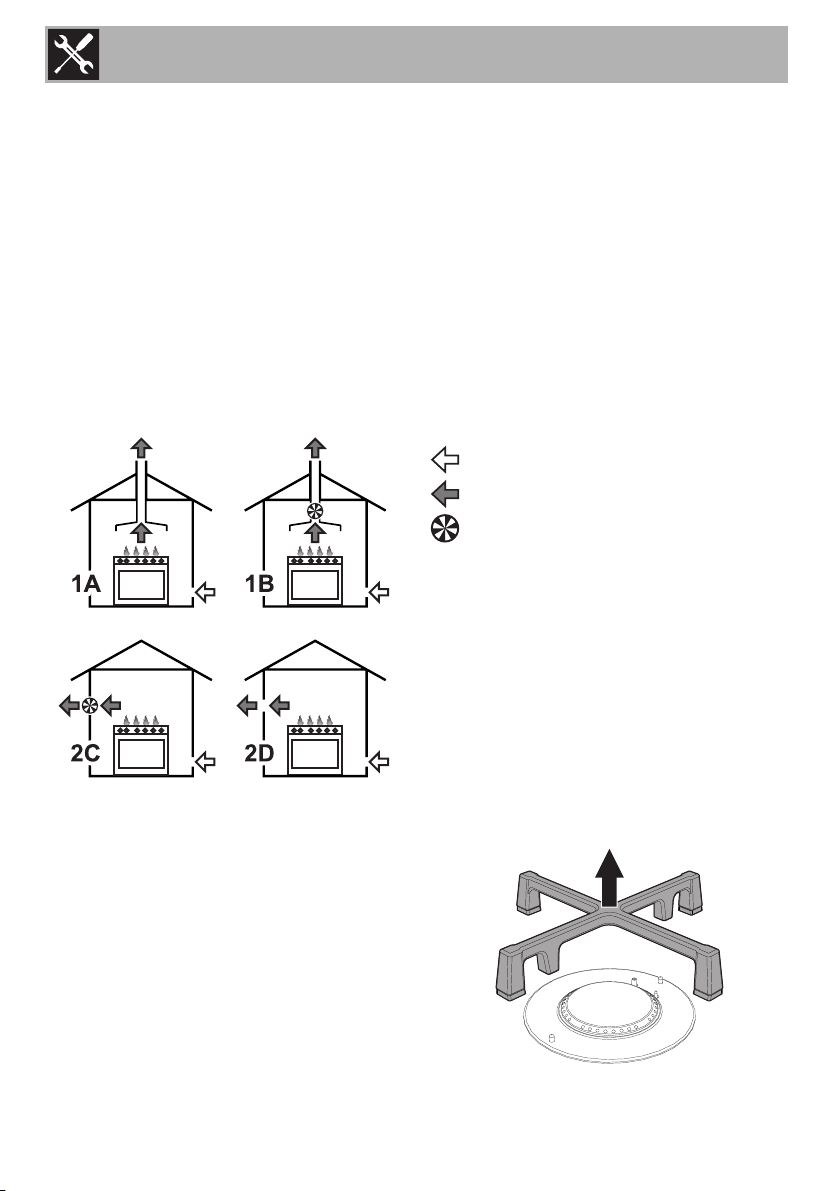

Scarico dei prodotti della combustione
Lo scarico dei prodotti della combustione
può essere assicurato tramite cappe
collegate ad un camino a tiraggio naturale
di sicura efficienza oppure mediante
aspirazione forzata. Un efficiente sistema di
aspirazione richiede un’accurata
progettazione da parte di uno specialista
abilitato ad eseguirlo, nel rispetto delle
posizioni e le distanze indicate dalle
norme.
Al termine dell’intervento l’installatore dovrà
rilasciare il certificato di conformità.
1 Evacuazione a mezzo di una cappa
2 Evacuazione in assenza di una cappa
A Evacuazione in camino singolo a
tiraggio naturale
B Evacuazione in camino singolo con
elettroventilatore
C Evacuazione direttamente in atmosfera
esterna con elettroventilatore a parete o a
vetro
D Evacuazione direttamente in atmosfera
esterna a parete
Aria
Prodotti della combustione
Elettroventilatore
5.6 Adattamento ai diversi tipi di gas
Nel caso di funzionamento con altri tipi di
gas occorre sostituire gli ugelli e regolare la
fiamma minima dei rubinetti gas. Per la
sostituzione degli ugelli e la regolazione
dei bruciatori, occorre procedere alla
rimozione del pianale.
20
Rimozione del pianale
1. Rimuovere le griglie dal pianale.
Installazione
2. Rimuovere le corone spartifiamma e i
relativi cappellotti.
3. Tirare le manopole verso l’alto per
rimuoverle.
2. Riposizionare correttamente i bruciatori
nelle sedi appropriate.
Solo per il bruciatore UR2:
1. Rimuovere i cappellotti e la corona
spartifiamma.
2. Rimuovere in successione le viti (1), la
piastrina (2) e la guarnizione
sottostante (3).
3. Sostituire l’ugello con una chiave da 7
mm secondo il gas da impiegare.
IT
Sostituzione ugelli
1. Sostituire gli ugelli tramite una chiave di 7
mm secondo il gas da impiegare (vedi
Tabelle caratteristiche bruciatori ed
ugelli).
21
Installazione
Regolazione del minimo per gas metano
o città
Accendere il bruciatore e portarlo sulla
posizione minima. Estrarre la manopola del
rubinetto gas e agire sulla vite di
regolazione a lato dell'astina del rubinetto
(a seconda dei modelli), fino ad ottenere
una fiamma minima regolare.Rimontare la
manopola e verificare la stabilità della
fiamma del bruciatore.
Ruotare rapidamente la manopola dalla
posizione di massimo a quella di minimo: la
fiamma non dovrà spegnersi. Ripetere
l'operazione su tutti i rubinetti gas.
Regolazione del minimo per gas liquido
Avvitare completamente in senso orario la
vite alloggiata a lato dell'astina del
rubinetto.
Dopo l’adattamento ad un gas
differente da quello regolato in
fabbrica, sostituire l’etichetta
regolazione gas applicata ad
esso con quella corrispondente al
nuovo gas. L’etichetta è inserita
all’interno della busta ugelli (ove
presente).
Lubrificazione dei rubinetti gas
Col tempo può accadere che i rubinetti gas
presentino difficoltà di rotazione
bloccandosi. Provvedere alla loro pulizia
interna e sostituirne il grasso lubrificante.
La lubrificazione dei rubinetti gas
deve essere eseguita da un
tecnico specializzato.
22
Installazione
Tipologie di gas e Paesi di appartenenza
Tipologia di gas IT
1 Gas Metano G20
G20 20 mbar
G20/25 20/25 mbar
2 Gas Metano G20
G20 25 mbar
3 Gas Metano G25.3
G25.3 25 mbar
4 Gas Metano G25.1
G25.1 25 mbar
5 Gas Metano G25
G25 20 mbar
6 Gas Metano G2.350
G2.350 13 mbar
7 Gas Liquido G30/31
G30/31 28/37 mbar
G30/31 30/37 mbar
G30/31 30/30 mbar
8 Gas Liquido G30/31
G30/31 37 mbar
9 Gas Liquido G30/31
G30/31 50 mbar
10 Gas Città G110
G110 8 mbar
GB-IE FR-BE
•• • ••••••
•
•• • •
••
•••
DE AT NL ES PT SE RU DK PL HU
•
•
•
•
•
••
•
••
IT
In base al paese d’installazione è
possibile individuare le tipologie di
gas disponibili. Riferirsi al numero
dell’intestazione per individuare
nelle “Tabelle caratteristiche
bruciatori ed ugelli” i valori corretti.
23
Installazione
Tabelle caratteristiche bruciatori ed ugelli
1 Gas Metano G20 - 20 mbar AUX SR RR R UR2
Portata termica nominale (kW)
Diametro ugello (1/100 mm)
Precamera (stampata su ugello)
Portata ridotta (W)
2 Gas Metano G20 - 25 mbar AUX SR RR R UR2
Portata termica nominale (kW)
Diametro ugello (1/100 mm)
Precamera (stampata su ugello)
Portata ridotta (W)
3 Gas Metano G25.3 - 25 mbar AUX SR RR R UR2
Portata termica nominale (kW)
Diametro ugello (1/100 mm)
Precamera (stampata su ugello)
Portata ridotta (W)
4 Gas Metano G25.1 - 25 mbar AUX SR RR R UR2
Portata termica nominale (kW)
Diametro ugello (1/100 mm)
Precamera (stampata su ugello)
Portata ridotta (W)
5 Gas Metano G25 - 20 mbar AUX SR RR R UR2
Portata termica nominale (kW)
Diametro ugello (1/100 mm)
Precamera (stampata su ugello)
Portata ridotta (W)
6 Gas Metano G2.350 - 13 mbar AUX SR RR R UR2
Portata termica nominale (kW)
Diametro ugello (1/100 mm)
Precamera (stampata su ugello)
Portata ridotta (W)
1.00 1.70 2.60 2.90 4.00
72 97 108 115 150
(X) (Z) (Y) (Y) (H3)
400 500 800 800 1400
1.10 1.80 2.60 2.80 4.00
72 94 105 110 145
(X) (Z) (Y) (H8) (H3)
400 500 800 800 1400
1.00 1.70 2.50 3.00 4.00
72 94 115 121 145
(F1) (Y) (F3) (F2) (F3)
400 500 800 800 1400
1.10 1.80 2.60 3.10 4.00
77 100 124 134 148
(F1) (Y) (F3) (F3) (F3)
400 500 800 800 1400
1.10 1.70 2.60 3.00 4.00
77 100 124 134 165
(F1) (Y) (F3) (F3) (H3)
400 500 800 800 1400
1.00 1.80 2.60 3.00 3.90
94 120 152 165 190
(Y) (Y) (F3) (F3) (F3)
400 500 800 800 1400
24
Installazione
7 Gas Liquido G30/31 - 30/37 mbar AUX SR RR R UR2
Portata termica nominale (kW)
Diametro ugello (1/100 mm)
Precamera (stampata su ugello)
Portata ridotta (W)
Portata nominale G30 (g/h)
Portata nominale G31 (g/h)
8 Gas Liquido G30/31 - 37 mbar AUX SR RR R UR2
Portata termica nominale (kW)
Diametro ugello (1/100 mm)
Precamera (stampata su ugello)
Portata ridotta (W)
Portata nominale G30 (g/h)
Portata nominale G31 (g/h)
9 Gas Liquido G30/31 - 50 mbar AUX SR RR R UR2
Portata termica nominale (kW)
Diametro ugello (1/100 mm)
Precamera (stampata su ugello)
Portata ridotta (W)
Portata nominale G30 (g/h)
Portata nominale G31 (g/h)
10 Gas Città G110 - 8 mbar AUX SR RR R UR2
Portata termica nominale (kW)
Diametro ugello (1/100 mm)
Precamera (stampata su ugello)
Portata ridotta (W)
Gli ugelli non in dotazione sono reperibili presso i centri di assistenza autorizzati.
1.00 1.70 2.60 2.90 4.00
50 65 81 85 98
----(S4)
400 500 800 800 1600
73 124 189 211 291
71 121 186 207 286
1.10 1.80 2.60 3.00 4.00
50 65 75 81 92
----(S4)
450 550 900 900 1800
80 131 189 218 291
79 129 186 214 286
0.90 1.70 2.60 3.0 4.00
43 58 68 74 80
(H2) (M) (H8) (Z) (F4)
450 550 1000 1000 1800
65 124 189 218 291
64 121 186 214 286
1.00 1.70 2.60 2.90 3.60
145 185 240 260 340
/8 /2 /3 /3 0190
400 500 800 800 1400
IT
25
Installazione
5.7 Collegamento elettrico
Tensione elettrica
Pericolo di folgorazione
• Far eseguire il collegamento elettrico a
personale tecnico abilitato.
• Munirsi di dispositivi di protezione
individuale.
• È obbligatorio il collegamento di terra
secondo le modalità previste dalle
norme di sicurezza dell'impianto
elettrico.
• Disattivare l’alimentazione elettrica
generale.
• Non tirare mai il cavo per staccare la
spina.
• Utilizzare cavi resistenti alla temperatura
di almeno 90 °C.
• La coppia di serraggio delle viti dei
conduttori di alimentazione della
morsettiera dev’essere pari a 1,5-2 Nm.
L’apparecchio può funzionare nei seguenti
modi:
• 220-240 V 1N~
220-240V~
20 mm
1 mm
2
Cavo tripolare 3 x 1 mm².
I valori indicati si riferiscono alla
sezione del conduttore interno.
Collegamento fisso
Prevedere sulla linea di alimentazione un
dispositivo di interruzione onnipolare in
conformità con le regole di installazione.
Il dispositivo di interruzione deve essere
situato in posizione facilmente raggiungibile
e in prossimità dell’apparecchio.
Collegamento con spina e presa
Informazioni generali
Controllare che le caratteristiche della rete
elettrica siano adatte ai dati riportati sulla
targhetta.
La targhetta di identificazione, con i dati
tecnici, il numero di matricola e la
marcatura è visibilmente posizionata
sull’apparecchio.
La targhetta non deve mai essere rimossa.
Provvedere al collegamento di terra con un
cavo più lungo degli altri di almeno 20 mm.
26
Controllare che spina e presa siano dello
stesso tipo.
Evitare l’utilizzo di riduzioni, adattatori o
derivatori in quanto potrebbero provocare
riscaldamenti o bruciature.
Loading...
