SMEG PV128, PV96, PV98 User Manual

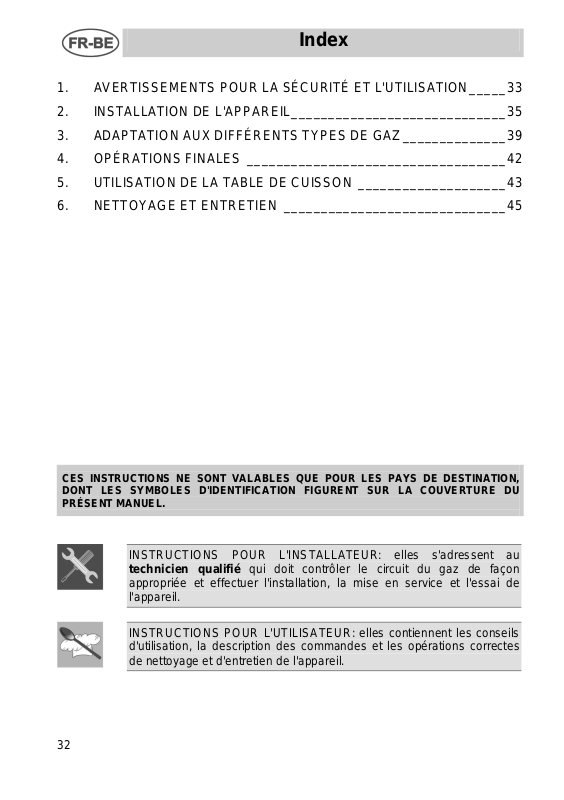

Index

1. AVERTISSEMENTS POUR LA SÉCURITÉ ET L'UTILISATION_____33

2. INSTALLATION DE L'APPAREIL_____________________________35

3. ADAPTATION AUX DIFFÉRENTS TYPES DE GAZ______________39

4. OPÉRATIONS FINALES ___________________________________42

5. UTILISATION DE LA TABLE DE CUISSON ____________________43

6. NETTOYAGE ET ENTRETIEN ______________________________45

CES INSTRUCTIONS NE SONT VALABLES QUE POUR LES PAYS DE DESTINATION,
DONT LES SYMBOLES D'IDENTIFICATION FIGURENT SUR LA COUVERTURE DU
PRÉSENT MANUEL.

INSTRUCTIONS POUR L'INSTALLATEUR: elles s'adressent au
technicien qualifié qui doit contrôler le circuit du gaz de façon
appropriée et effectuer l'installation, la mise en service et l'essai de
l'appareil.

INSTRUCTIONS POUR L'UTILISATEUR: elles contiennent les conseils
d'utilisation, la description des commandes et les opérations correctes
de nettoyage et d'entretien de l'appareil.

32

Présentation

1. AVERTISSEMENTS POUR LA SÉCURITÉ ET
L'UTILISATION

CE MANUEL FAIT PARTIE INTÉGRANTE DE L'APPAREIL. IL CONVIENT DE
LE GARDER INTACT ET À PORTÉE DE MAIN PENDANT TOUT LE CYCLE
DE VIE DE LA TABLE DE CUISSON. NOUS VOUS CONSEILLONS DE LIRE
ATTENTIVEMENT CE MANUEL AINSI QUE TOUTES LES INDICATIONS
DONNÉES AVANT D'UTILISER LA TABLE DE CUISSON. CONSERVER
ÉGALEMENT TOUS LES INJECTEURS FOURNIS AVEC L'APPAREIL.
L'INSTALLATION DOIT ÊTRE EFFECTUÉE PAR DU PERSONNEL QUALIFIÉ
ET DANS LE RESPECT DES NORMES EN VIGUEUR. CET APPAREIL EST
PRÉVU POUR UNE UTILISATION DE TYPE DOMESTIQUE, ET IL EST
CONFORME AUX NORMES EN VIGUEUR. L'APPAREIL EST CONÇU POUR
EFFECTUER LA FONCTION SUIVANTE: CUISSON ET RÉCHAUFFEMENT
D'ALIMENTS; TOUTE AUTRE UTILISATION DOIT ÊTRE CONSIDÉRÉE
COMME IMPROPRE. LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ

EN CAS D'UTILISATIONS AUTRES QUE CELLES INDIQUÉES DANS LE
PRÉSENT MANUEL.

NE PAS LAISSER LES DÉCHETS DE L'EMBALLAGE DANS LE MILIEU
DOMESTIQUE. SÉPARER LES DIFFÉRENTS MATÉRIAUX PROVENANT
DE L'EMBALLAGE ET LES REMETTRE AU CENTRE DE COLLECTE LE
PLUS PROCHE.

LE BRANCHEMENT À LA TERRE EST OBLIGATOIRE SELON LES
MODALITÉS PRÉVUES PAR LES N ORMES DE SÉCURITÉ DES
ÉQUIPEMENTS ÉLECTRIQUES.

LA FICHE A BRANCHER AU CÂBLE D'ALIMENTATION ET LA PRISE
CORRESPONDANTE DEVRONT ÊTRE DU MÊME TYPE ET CONFORMES
AUXNORMESENVIGUEUR.
LA PRISE DEVRA ETRE ACCESSIBLE UNE FOIS QUE L'APPAREIL SERA
ENCASTRÈ.

NE JAMAIS DÉBRANCHER LA FICHE EN TIRANT LE CABLE.

APRES L'INSTALLATION, CONTROLER LA TABLE DE CUISSON SUIVANT
LES INSTRUCTIONS INDIQUÉES CI-APRES. EN CAS DE NON
FONCTIONNEMENT, DÉBRANCHER L'APPAREIL ET CONTACTER LE
SERVICE APRES-VENTE LE PLUS PROCHE.

NE JAMAIS CHERCHER DE RÉPARER L'APPAREIL.

AU TERME DE CHAQUE UTILISATION DE LA TABLE, VÉRIFIER QUE LES
MANETTES DE COMMANDE SE TROUVENT EN POSITION

(ÉTEINT).
LA PLAQUE D'IDENTIFICATION FOURNISSANT LES DONNÉES

TÉCHNIQUES, LE NUMÉRO DE SÉRIE ET LE MARQUAGE, EST SITUÉE
SOUS LE CARTER DANS UNE POSITION VISIBLE.

LA PLAQUE SUR LE CARTER NE DOIT JAMAIS ÊTRE ENLEVÉE.

OU 0

33

Présentation

NE PAS PLACER SUR LES GRILLES DE LA TABLE DE CUISSON DE

CASSEROLES DONT LE FOND N'EST PAS PARFAITEMENT LISSE ET
RÉGULIER.

NE PAS UTILISER DE RÉCIPIENTS OU DE GRILS DÉPASSANT LE
PÉRIMÈTRE DE LA TABLE.

L'APPAREIL EST DESTINÉ A L’UTILISATION PAR DES PERSONNES
ADULTES. NE PAS PERMETTRE À DES ENFANTS DE JOUER AVEC LE

TABLE.

LES APPAREILS QUI NE SONT PLUS UTILISÉS DEVRONT ÊTRE REMIS
ÀUNCENTREDECOLLECTE.

Le fabricant décline toute responsabilité touchant les dommages
subis par personnes et choses, causés par le non respect des
prescriptions susmentionnées ou découlant de l'altération même
d'une seule partie de l'appareil et de l'utilisation de pièces de
rechange pas d'origine.

34

Instructions pour l'installateur

2. INSTALLATION DE L'APPAREIL

L'appareil doit être installé par un technicien qualifié et conformément
aux normes en vigueur.

2.1 Mise en place

Cette intervention nécessite de travaux de maçonnerie et/ou de
menuiserie, par conséquent elle doit être effectuée par un technicien
qualifié.
L'installation est réalisable sur des matériaux divers, tels que
maçonnerie, métal, bois massif et bois revêtu de stratifiés en plastique,
pourvu qu'ils soient résistants à la chaleur (T 90°C).

2.1.1 Fixation

Introduire les vis A des supports dans les fentes B sous l'appareil ; faire
coulisser les supports à l'intérieur des fentes B. Poser l'appareil contre la
structure de soutien et le fixer au moyen des vis C.

Pour raccorder l'appareil au réseau, il est nécessaire de faire des
ouvertures dans le meuble. Ces ouvertures varient selon le modèle et
leurs mesures sont représentées par les zones hachurées dans les
figures ci-dessous.

35

Instructions pour l'installateur

2.2 Branchement électrique

S'assurer que la tension et le dimensionnement de la ligne d'alimentation
correspondent bien aux caractéristiques indiquées sur la plaque située
sous le carter de l'appareil. Cette plaque ne doit jamais être enlevée.

La fiche située à l'extrémité du câble d'alimentation et la prise murale
doivent être du même type et conformes à la réglementation en vigueur
en matière d'installations électriques. Vérifier que la ligne d'alimentation
est dotée d'une mise à la terre appropriée.

Prévoir sur la ligne d'alimentation de l'appareil un dispositif d'interruption
omnipolaire avec distance d'ouverture des contacts égale ou supérieure
à 3mm, situé dans une position facilement accessible et en proximité de
l'appareil.

Éviter l'utilisation d'adaptateurs ou de dérivateurs.

En cas de remplacement du câble d'alimentation, la section des fils du
nouveau câble ne devra pas être inférieure à 0,75 mm2(câblede3x

0.75), en tenant compte du fait que l'extrémité à brancher à l'appareil
devra avoir le fil de mise à terre (jaune - vert) plus long d'au moins 20
mm. Utilisez un câble du type H05V2V2-F ou équivalent à l'exclusion de
tout autre type de câble. Ce câble doit être résistant à une tempèrature
maximale de 90°C. Le remplacement du câble doit être effectué par un
technicien spécialisé, qui devra procéder au branchement au réseau
suivant les schéma ci-dessous.

L = marron
N =bleu

= jaune-vert

36

Le fabricant décline toute responsabilité touchant les dommages
physiques ou matériels causés par le non respect des prescriptions ci­dessus ou dérivant de l'altération même d'une seule partie de l'appareil.
