Indholdsfortegnelse
@
1. BEMÆRKNINGER VEDRØRENDE BRUGEN.........................124
2. BEMÆRKNINGER OM BORTSKAFFELSE – VI ER ANSVARLIGE
FOR MILJØET ..........................................................................125
3. SIKKERHEDSADVARSLER .....................................................126
4. SÅDAN VIRKER DIN KOGEPLADE.........................................127
5. FØR INSTALLATIONEN...........................................................128
6. BRUG AF KOGEPLADEN ........................................................129
7. RENGØRING OG VEDLIGEHOLDELSE .................................131
8. INSTALLATION AF APPARATET ............................................132
9. GASTILSLUTNING...................................................................138
10. TILPASNING TIL FORSKELLIGE GASTYPER........................140
11. AFSLUTTENDE INDGREB FOR GASAPPARATER................ 142
INSTRUKTIONER TIL BRUGEREN: Beskriver råd vedrørende brugen,
beskrivelse af betjeningsknapperne og en korrekt rengøring og
vedligeholdelse af apparatet.
INSTRUKTIONER TIL INSTALLATØREN: er til den kvalificerede
teknikker, der skal udføre installationen, opstarten og kontrollen af
apparatet.
Der kan findes yderligere oplysningerne og produkterne på hjemmesiden
www.smeg.com
123
Bemærkninger vedrørende brugen
1. BEMÆRKNINGER VEDRØRENDE BRUGEN
DENNE MANUAL UDGØR EN INTEGRERET DEL AF APPARATET. DEN BØR
OPBEVARES SIKKERT OG TILGÆNGELIGT UNDER HELE KOGEPLADENS
LEVETID.
DET ANBEFALES AT LÆSE DENNE MANUAL OG ALLE INDIKATIONERNE
INDEHOLDT I DEN GRUNDIGT, FØR KOGEPLADEN TAGES I BRUG.
INSTALLATIONEN SKAL UDFØRES AF KVALIFICERET PERSONALE OG I
HENHOLD TIL GÆLDENDE REGLER. DETTE APPARAT ER BEREGNET TIL
BRUG I PRIVATE HJEM, OG ER I OVERENSSTEMMELSE MED DE GÆLDENDE
EØF-DIREKTIVER. APPARATET ER BEREGNET TIL FØLGENDE
ANVENDELSE: TILBEREDNING OG OPVARMNING AF FØDEVARER. ENHVER
ANDEN BRUG ANSES FOR UKORREKT.
FABRIKANTEN FRALÆGGER SIG ETHVERT ANSVAR, SÅFREMT APPARATET
BRUGES TIL ANDRE FORMÅL END DE ANGIVNE.
BRUG ALDRIG DETTE APPARAT TIL OPVARMNING AF RUM.
UNDGÅ AT EFTERLADE EMBALLAGERESTERUDEN OPSYN I
HUSHOLDNINGEN. ADSKIL DE FORSKELLIGE AFFALDSMATERIALER FRA
EMBALLAGEN OG INDLEVER DEM TIL DEN NÆRMESTE
AFFALDSSORTERING.
DET KASSEREDE APPARAT SKAL INDLEVERES TIL ET CENTER FOR
AFFALDSSORTERING.
BLOKER IKKE ÅBNINGERNE, ELLER VENTILATIONS- OG
UDLUFTNINGSSPALTERNE.
124
IDENTIFIKATIONSSKILTET INDEHOLDENDE DE TEKNISKE DATA,
SERIENUMMER OG MÆRKNING ER PLACERET SYNLIGT UNDER SKÆRMEN.
SKILTET MÅ ALDRIG FJERNES.
Bemærkninger om bortskaffelse
2. BEMÆRKNINGER OM BORTSKAFFELSE – VI ER
ANSVARLIGE FOR MILJØET
Til emballering af vore produkter anvendes materialer, som ikke forurener,
og de er derfor miljømæssigt bæredygtige og kan genanvendes. Vi beder
dig om at sørge for, at emballagen bliver bortskaffet på korrekt vis. Indhent
information hos forhandleren eller de respektive organisationer i dit
område om adresser på centre, som er specialiserede i indsamling,
genanvendelse og bortskaffelse.
Lad ikke emballagen eller dele af den ligge. Den udgør en potentiel fare,
da især børn som kommer i kontakt med emballagen, kan risikere at blive
kvalt i den.
Også dit gamle apparat skal bortskaffes korrekt.
Vigtigt: Aflever apparatet til et firma i området, som er autoriseret til
indsamling af elektriske husholdningsmaskiner, som ikke bruges mere.
Korrekt bortskaffelse sikrer genanvendelse af værdifuldt materiale.
Desuden skal strømforsyningsledningen skæres over og fjernes sammen
med stikket.
125
Sikkerhedsadvarsler
3. SIKKERHEDSADVARSLER
SE ANVISNINGERNE OM INSTALLATION VEDRØRENDE
SIKKERHEDSSTANDARDER FOR ELEKTRISKE APPARATER OG
GASAPPARATER OG VENTILATION.
AF HENSYN TIL BRUGERENS SIKKERHED ER DET VEDTAGET VED LOV, AT
INSTALLATION AF OG SERVICE PÅ ALLE ELEKTRISKE APPARATER SKAL
FORETAGES AF FAGUDDANNEDE PERSONER I OVERENSSTEMMELSE MED
GÆLDENDE STANDARDER.
VORES GODKENDTE INSTALLATØRER SIKRER, AT ARBEJDET UDFØRES
TILFREDSSTILLENDE.
GAS- ELLER ELAPPARATER SKAL ALTID FRAKOBLES AF KOMPETENTE
PERSONER.
STIKKET SOM SKAL TILSLUTTES STRØMFORSYNINGSKABLET OG DEN
TILHØRENDE STIKKONTAKT SKAL VÆRE AF SAMME TYPE OG I
OVERENSSTEMMELSE MED GÆLDENDE NORMER.
STIKKONTAKTEN SKAL VÆRE TILGÆNGELIG, NÅR APPARATET ER BYGGET
IND I KØKKENELEMENTET.
KOBL ALDRIG STIKKET FRA VED AT TRÆKKE I KABLET.
JORDTILSLUTNING ER ET KRAV I HENHOLD TIL SIKKERHEDSSTANDARDERNE
FOR DET ELEKTRISKE ANLÆG.
LIGE EFTER INSTALLATIONEN SKAL DER FORETAGES EN HURTIG
AFPRØVNING EFTER NEDENSTÅENDE ANVISNINGER. HVIS APPARATET
IKKE VIRKER, SKAL DET KOBLES FRA EL-FORSYNINGEN OG DER SKAL
RETTES HENVENDELSE TIL DET NÆRMESTE KUNDESERVICECENTER.
FORSØG ALDRIG SELV AT REPARERE APPARATET.
APPARATET BLIVER MEGET VARMT UNDER BRUG. DET ANBEFALES ALTID
AT ANVENDE GRILLHANDSKER VED BRUG AF KOGEPLADEN.
126
APPARATET ER BEREGNET TIL AT BLIVE ANVENDT AF VOKSNE. LAD IKKE
BØRN NÆRME SIG APPARATET ELLER BRUGE DET TIL LEG.
EFTER ENDT BRUG BØR MAN ALTID KONTROLLERE, AT KNAPPERNE ER I
POSITION 0 (SLUKKET).
Fabrikanten fraskriver sig ethvert ansvar for skader på personer eller ting,
som er forårsaget af manglende overholdelse af ovenstående forskrifter,
eller som er forårsaget af manipulering selv af en enkelt del på apparatet,
samt brug af uoriginale reservedele.
Instruktioner til brugeren
4. SÅDAN VIRKER DIN KOGEPLADE
Hjælpeblus (AUX)
Hurtigt blus (R)
Ultrahurtigt blus
(URP)
127
Instruktioner til brugeren
5. FØR INSTALLATIONEN
Undgå at efterlade emballagerester uden opsyn i hjemmet. Sørg for at
adskille de forskellige affaldsmaterialer fra emballagen og indlevere dem
på den nærmeste genbrugsstation.
For at sikre at alle rester fra fremstillingen fjernes, anbefales det at
rengøre apparatet. For yderligere oplysninger om rengøring, se kapitel "7.
RENGØRING OG VEDLIGEHOLDELSE".
Når de elektriske plader og grillen, (hvis monteret), bruges første gang,
anbefales det, at disse opvarmes til maksimum temperatur i tilstrækkelig
tid til at brænde eventuelle olierester fra fabrikationen, som kan give
maden en ubehagelig lugt.
128
Instruktioner til brugeren

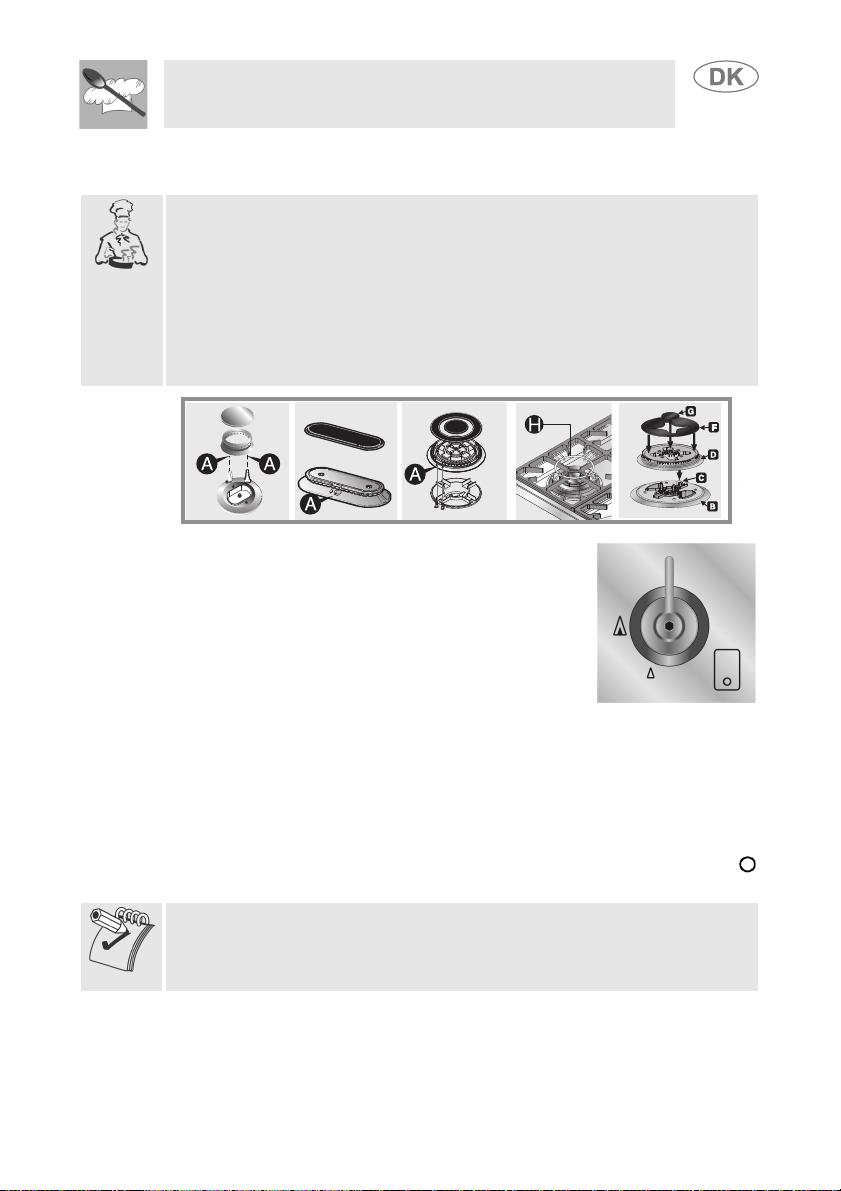

6. BRUG AF KOGEPLADEN
6.1 Kogeplade til gas
Før pladens blus tændes, skal man sikre sig at blussenes dæksler er
placerede i deres lejer med de tilhørende møtrikker, og man skal være
opmærksom på at hullerne A på dækslerne sidder ud for tændrørene og
termoelementerne.
For UR2 dual blus skal møtrikkerne G og F placeres og fastsættes helt på
blusset D. Sidstnævnte skal til gengæld placeres og fastsættes på basen
B (man skal sørge for at anvende stiften C som reference). Den
medfølgende rist H anvendes til “wok”-gryder (kinesisk pande).
Ved hver knap er angivet det tilhørende blus.
Apparatet er forsynet med elektronisk
tændingsanordning. Der skal blot trykkes og drejes
på knappen mod uret til symbolet for
minimumsflamme, indtil tænding. Hvis blusset ikke
tændes inden for de første 15 sekunder, skal
knappen drejes til 0, og man skal vente med at
tænde igen i 60 sekunder.
På modeller med ventil, skal knappen efter tænding holdes nede i nogle
sekunder indtil termoelementet opvarmes. Det kan ske at blusset slukker,
når knappen slippes: Dette betyder at termoelementet ikke er varmt nok.
Vent et øjeblik og gentag handlingen ved at holde knappen inde i længere
tid. Dette indgreb er ikke nødvendigt for blus uden termoelement. Når først
blusset er tændt, kan flammen indstilles efter behov. Efter hver endt brug
af pladen skal man altid kontrollere at betjeningsknapperne er i position
(slukket).
Hvis blusset slukkes ved et uheld, slår sikkerhedsmekanismen, der
slukker for gassen, også selvom hanen er åben, til efter cirka 20
sekunder. Hvis det sker skal knappen sættes i slukket position, og man
skal ikke forsøge at tænde blusset igen i mindst 60 sekunder.
129
Instruktioner til brugeren
6.2 Praktiske råd vedrørende brug af blussene
For at opnå en bedre ydelse fra blussene og et mindre gasforbrug skal
man anvende gryder og pander med flad og regelmæssig bund, udstyret
med låg og i den rigtige størrelse i forhold til blusset for at undgå af
flammerne slikker op ad siderne (se afsnit "6.3 Grydernes og pandernes
diameter"). Når indholdet koger, skal man reducere flammen, således at
væsken ikke koger over.
For at undgå forbrændinger og skader på kogepladen under tilberedelsen,
skal alle gryder og pander være placeret inden for rammerne af
kogepladen.
Man skal udvise maksimal opmærksomhed ved brug af fedt og olier, idet
disse kan bryde i brand, hvis de overophedes.
6.3 Grydernes og pandernes diameter
BLUS
MAX. OG MIN Ø (I CM)
1 Hjælpe
2Hurtig
3 Ultrahurtig
12 - 16
18 - 26
20 - 31
I det følgende angives de diametre på gryder og pander, som kan bruges
med den hævede rist:
BLUS
1 Hjælpe
2Hurtig
MAX. OG MIN Ø (I CM)
16 - 24
26 - 28
Såfremt man råder over en Tepanyaki plade, (denne medfølger ikke, men
fås som ekstraudstyr), må den aldrig benyttes på det ultrahurtige blus.
Vigtigt:
Efter endt tilberedning kan man, hvis man har anvendt aluminiumsgryder,
opleve hvide mærker på ristene i støbejern. Normalt skyldes disse
mærker, at grydens bund har smittet af på risten. Det er svært at fjerne
mærkerne ved normal rengøring. Brug af produkter med slibemiddel eller
for stærke midler til rengøring af risten kan beskadige dens
overfladeemalje.
130
Instruktioner til brugeren
7. RENGØRING OG VEDLIGEHOLDELSE
ANVEND IKKE DAMPSTRÅLE TIL RENGØRING AF APPARATET.
Før rengøring og vedligeholdelse skal apparatet kobles fra elforsyningen.
7.1 Rengøring af rustfrit stål
For at vedligeholde rustfrit stål skal det renses regelmæssigt, hver gang
det har været brugt, men først efter det er afkølet.
7.1.1 Almindelig daglig rengøring
For at rense og bevare overfladerne i rustfrit stål skal der kun bruges
særlige produkter, som ikke indeholder slibemidler eller syreholdige midler
med klor.
Anvendelse: Hæld produktet på en fugtig klud og tør overfladen af, skyl
grundigt, og og tør efter med en blød klud eller et vaskeskind.
7.1.2 Pletter fra mad eller rester
Det er vigtigt at undgå at bruge metalsvampe eller skrabere, der
ridser, for ikke at beskadige overfladerne. Brug almindelige
produkter til rengøring af stål som ikke ridser, og brug eventuelt
redskaber af træ eller plastic. Skyl grundigt og tør efter med en
blød klud eller med et vaskeskind.
7.2 Rengøring af gasdelene
Ristene, møtrikkerne, blussenes dæksler og
blussene kan tages ud for at lette rengøringen. Vask
dem med varmt vand og rengøringsmiddel uden
slibemiddel og vær opmærksom på at fjerne alle
skorper og vente på, at de er helt tørre. Montér igen
møtrikkerne på blussenes dæksler, og kontrollér at
nicherne A er centrerede på blussenes stifter B.
For at tændrørene og termoelementerne fungerer korrekt,
skal de altid være ordentligt rengjorte. Kontrollér dem ofte
og rengør dem om nødvendigt med en fugtig klud.
Eventuelle indtørrede rester skal fjernes med en tandstik
eller en nål.
131
Instruktioner til installatøren
8. INSTALLATION AF APPARATET
8.1 Placering i bordpladen
Dette apparat tilhører klasse 3.
De følgende indgreb nødvendiggør murer- og/eller tømrerarbejde, og skal
derfor udføres af en faguddannet håndværker.
Installationen kan foregå på forskellige materialer, herunder murværk,
metal, massivt træ og træ beklædt med plastiklaminat, såfremt det er
varmeresistent (T 90° C).
8.1.1 Fastgørelse på støttestrukturen
Lav en udskæring i køkkenelementets bordplade med de dimensioner der
er angivet på figuren.
A (mm) B (mm) C (mm) D (mm) E (mm) L (mm) X (mm) Y (mm)
min 110 min 460 min 750 20÷50 min 50 900 878 490
132
Placer den medfølgende
isolerende pakning (E) korrekt
på den udvendige kant af
hullet i bordpladen, og forsøg
at få den til at slutte tæt til hele
overfladen med et let tryk med
hænderne. Når kogepladen er
fastgjort skal det
overskydende materiale
fjernes med en tilskærer.
Instruktioner til installatøren
2
3
4
For at sætte kogepladen helt fast på bordpladen skal man bruge de 10
medfølgende beslag, og skrue deres skruer i en ad gangen, således at
produktet låses i lejet. Nedenstående figurer viser hvordan man forankrer
beslagene på produktets nederste skærm.
Dette apparat kan også installeres i et grundmål på 90cm. For at udføre
spændingen skal kogepladen indsættes i furen i bordpladen, og kanten
skal støtte på selve bordpladen. For at fastgøre kogepladen vandret skal
man blot fastgøre de to vinkler ved “L” på siderne af elementet (A) med de
tilhørende medfølgende skruer (1) og være opmærksom på at slidsen (B)
sidder ud for vinklen ved nitten (C) i produktets bund. Fæstningen af
kogepladen sikres herefter ved at stramme skruen (2) i den tilhørende
nagle (C).
Fuldfør spændingen på kogepladens for- og bagside som beskrevet i
afsnittet ovenfor.
133
Instruktioner til installatøren
R 14.5
513
901
900
878
490
600
512
900
480
73
3
A
E
849
A
2)
8.1.2 Fæstning på støttestrukturen for model i niveau med
bordpladen
Lav en udskæring i køkkenelementets bordplade med de dimensioner der
er angivet på figuren. Der skal holdes en afstand på mindst 50 mm fra
bagkanten.
A (mm) B (mm) C (mm) D (mm) E (mm) L (mm) X (mm) Y (mm)
min 110 min 460 min 750 20÷40 min 50 900 878 490
Denne type apparat kræver
desuden en fræsning af
bordpladen på 3 mm dybde, og
med mål som angivet på figur 2
(detalje A). Før placering af
bordpladen skal man på
overfladen af
fræsningsområdet fastgøre
klæbepuderne “E” som følger
med apparatet (fig. 2).
134
Instruktioner til installatøren
2
3
4
For at sætte kogepladen helt fast på bordpladen skal man bruge de 10
medfølgende beslag, og skrue deres skruer i en ad gangen, således at
produktet låses i lejet. Nedenstående figurer viser hvordan man forankrer
beslagene på produktets nederste skærm.
Dette apparat kan også installeres i et grundmål på 90 cm. For at udføre
spændingen skal kogepladen indsættes i furen i bordpladen, og kanten
skal støtte på selve bordpladen. For at fastgøre kogepladen vandret skal
man blot fastgøre de to vinkler ved “L” på siderne af elementet (A) med de
tilhørende medfølgende skruer (1) og være opmærksom på at slidsen (B)
sidder ud for vinklen ved nitten (C) i produktets bund. Fæstningen af
kogepladen sikres herefter ved at stramme skruen (2) i den tilhørende
nagle (C).
Fuldfør spændingen på kogepladens for- og bagside som beskrevet i
afsnittet ovenfor.
135
Instruktioner til installatøren
Vigtigt: Andre typer installationer kan foretages, dog under tilsyn af
producenten.
Vigtigt: For fæstning af dette produkt på støttestrukturen anbefales det at
man ikke anvender mekaniske eller elektriske skruemaskiner, og at man
udøver et moderat pres med hånden på fæstningsanordningerne.
Vigtigt: For fæstning af produktet er det tilrådeligt at anvende de
medfølgende beslag ved alle fæstningspunkter.
Hvis dette produkt installeres over en ovn, skal denne være udstyret med
en afkølingsventilator.
136
Vigtigt (kun for ultrahurtigt (UR3) (5) blus med hævede riste): Hvis
apparatet er monteret på et køkkenelement, skal der også monteres en
afskærmende hylde, som vist på figuren.
Hvis apparatet derimod er placeret over en ovn, er det ikke nødvendigt at
montere en afskærmende hylde.
Hvis det installeres over en ovn, skal denne være udstyret med af
afkølingsventilator.
8.2 Elektrisk tilslutning
Man skal sikre sig, at strømstyrken i forsyningskablet stemmer overens
med de karakteristika, der er angivet på pladen, som sidder under
apparatets skærm.
Dette skilt må aldrig fjernes.
Det er et krav at der er jordtilslutning i henhold til sikkerhedsstandarderne
for det elektriske anlæg.
Instruktioner til installatøren
Hvis der anvendes fast tilslutning, skal der på forsyningslinjen til anlægget
anbringes en flerpolet afbryder med en minimum kontaktafstand på 3 mm
eller mere, som skal være let tilgængelig og i nærheden af apparatet.
Hvis der bruges en tilslutning med stik og kontakt, skal man kontrollere, at
disse er af samme type. Undgå brug af stikomformere, adaptere eller
stikdåser med flere stik, da disse kan forårsage overophedning og
anordningerne kan smelte.
Funktion ved 220-240 V~: Anvend
et trepolet stik af typen
(kabel på 3 x 1.5mm
kogeplader, og et kabel på 3 x
0.75mm
Enden, som skal kobles til apparatet,
skal have en jordledning (gul og
grøn), som er mindst 20 mm
længere.
Fabrikanten fralægger sig ethvert ansvar for skader på personer og
materialer, som kan tilskrives manglende overholdelse af disse
anvisninger samt manipulering af apparatet eller nogle af dets
komponenter.
2
til kogeplader med gas)
H05V2V2-F
2
til elektriske
137
Instruktioner til installatøren
9. GASTILSLUTNING
Før installationen skal man kontrollere, at de lokale
distributionsbetingelser (gassens natur og tryk) og apparatets indstilling er
kompatible.
Forbindelsen til gasnettet kan udføres ved hjælp af et fast kobberrør eller
med et bøjeligt stålrør i overensstemmelse med forskrifterne fastlagt af
standarden UNI-CIG 7129.
Når monteringen er færdiggjort, skal det kontrolleres med en
sæbeopløsning, og aldrig med en flamme, at den slutter tæt. Kogepladen
er testet til metangas G20 (2H) med et tryk på 20 mbar.
For forsyning med andre gastyper, henvises til kapitel "10. TILPASNING
TIL FORSKELLIGE GASTYPER".
Indgangssamlestykket for gassen er med ½” gevind for udendørsgas (ISO
228-1).
Tilslutning med fast kobberrør:
Tilslutningen til gasnettet skal ske på
en måde, som ikke medfører
påvirkninger af nogen art på
apparatet. Tilslutningen kan ske ved
brug af en adaptergruppe D med
dobbeltkegle, med den medfølgende
pakning C sat imellem.
Tilslutning med bøjeligt stålrør:
Anvend kun rør i rustfrit stål, der er i
overensstemmelse med standarden
UNI-CIG 9891, og sæt altid den
medfølgende pakning C mellem
samlestykket A og det bøjelige rør B.
Anvendelse med bøjeligt rør skal udføres således at længden af røret ikke
overskrider 2 meters maksimal forlængelse; man skal sikre sig at rørene
ikke kommer i kontakt med dele af køkkenelementer, eller bliver trykket
flade.
9.1 Tilslutning til flydende gas
Anvend en trykregulator og udfør tilslutningen til gasflasken under
overholdelse af forskrifterne, som er fastsat af de gældende standarder.
Kontrollér at forsyningstrykket overholder værdierne indikeret i tabellen i
afsnit "10.2 Tabel over egenskaber for blus og dyser".
138
Instruktioner til installatøren
9.2 Udluftning af lokalerne
Apparatet må kun installeres i lokaler med permanent udluftning, som
fastsat i UNI-CIG 7129/7131 standarderne. I lokalet hvor apparatet er
installeret, skal der kunne strømme så meget luft igennem, som er
påkrævet for en almindelig gasforbrænding og for den nødvendige
udluftning af samme lokale. Rillerne til luftindtag, som er beskyttede af
riste, skal være korrekt dimensionerede (UNI CIG 7129/7131), og anbragt
så de ikke spærres, heller ikke delvist. Lokalet skal holdes tilstrækkeligt
ventileret for at fjerne varmen og fugten som produceres under
tilberedning: Det anbefales særligt efter længere tids brug at åbne et
vindue eller at hæve hastigheden på eventuelle ventilatorer.
9.3 Udledning af forbrændingsprodukter
Udledning af forbrændingsprodukter skal sikres ved hjælp af emhætter,
som er sluttet til en sikker og effektiv skorsten med naturlig cirkulation,
eller ved hjælp af tvungen udsugning. Et effektivt udsugningssystem
kræver nøjagtig planlægning af en fagligt kompetent specialist, under
overholdelse af placeringer og afstande angivet af de gældende
standarder. Efter endt indgreb skal installatøren udstede en
overensstemmelsesattest.
139
Instruktioner til installatøren
10. TILPASNING TIL FORSKELLIGE GASTYPER
Før udførsel af de følgende indgreb skal strømmen til apparatet frakobles.
Apparatet er testet til metangas G20 (2H) med et tryk på 20 mbar. Hvis
der anvendes andre typer gas, skal man udskifte blussenes dyser og
indstille minimumsflammen på gashanerne. For at udskifte dyserne skal
man følge anvisningerne i de følgende afsnit.
10.1 Udskiftning af kogepladens dyser
1 Tag ristene af, fjern alle møtrikkerne og blussenes dæksler;
2 med en 7mm skruenøgle skrues blussenes dyser af;
3 udskift blussenes dyser efter den gastype du ønsker at anvende (se
afsnit "10.2 Tabel over egenskaber for blus og dyser").
4 Placér blussene korrekt i deres lejer.
Dyser til anvendelse af bygas (G110 - 8 mbar) fås hos autoriserede
servicecentre.
140
Instruktioner til installatøren
10.2 Tabel over egenskaber for blus og dyser
NOMINEL
Blus
Hjælpe (1) 1.05 50 30 400 76 75
Hurtig (2) 2.5 79 42 800 182 179
Ultrahurtig indv.
(3)
Ultrahurtig udv. (3)
Blus
Hjælpe (1) 1.05 72 400
Hurtig (2) 2.5 108 800
Ultrahurtig indv.
(3)
Ultrahurtig udv. (3)
For at identificere blussene på din kogeplade skal du se tegningerne i
afsnit "4. SÅDAN VIRKER DIN KOGEPLADE".
VARME-
EFFEKT
(
KW)
diameter
1/100mm
0.9 46 30 400 65 64
3.6 68+68 63 1600 262 257
NOMINEL
VARME-
EFFEKT
(
KW)
0.9 70 400
3.6 102+102 1600
FLYDENDE GAS – G30/G31 30/37 mbar
Dyse-
Dysediameter
Bypass
1/100mm
METANGAS – G20 20 mbar
1/100mm
Reduceret
effekt
(W)
Effekt
g/h G30
Reduceret effekt
(W)
Effekt
g/h G31
141
Instruktioner til installatøren
914773622/D
11. AFSLUTTENDE INDGREB FOR GASAPPARATER
Efter at have udført de ovennævnte indstillinger, skal apparatet igen
sættes sammen i modsat rækkefølge af instruktionerne i afsnit "10.1
Udskiftning af kogepladens dyser".
Efter indstilling med en gastype som er forskellig fra den testede, skal man
udskifte etiketten på apparatets skærm med en som modsvarer den nye
gastype. Etiketten fås hos det nærmeste autoriserede servicecenter.
11.1 Indstilling af minimum for bygas og metangas
Tænd for blusset og sæt det på minimum. Tag
knappen af gashanen og skru på
reguleringsskruen indeni eller på siden af
hanens stang (afhængigt af modellen), indtil der
opnås en regelmæssig minimumsflamme.
Genmonter knappen og kontrollér at blussets
flamme er stabil (når knappen drejes hurtigt fra
maksimum til minimum, må flammen ikke gå
ud). Gentag operationen for alle gashanerne.
11.2 Minimumindstilling for flydende gas
For at indstille minimum for flydende gas, skal man stramme skruen, der
befinder sig inden i eller ved siden af hanens stang (afhængigt af
modellen) helt med uret. Bypass diametrene for hver enkelt blus er vist i
tabel "10.2 Tabel over egenskaber for blus og dyser".
11.3 Smøring af gashanerne
Med tiden kan gashanerne blive sværere at dreje og sætte sig fast. Sørg
for at rengøre dem indvendigt og udskifte deres smøringsfedt. Dette
indgreb skal udføres af en specialuddannet tekniker.
142
Loading...
