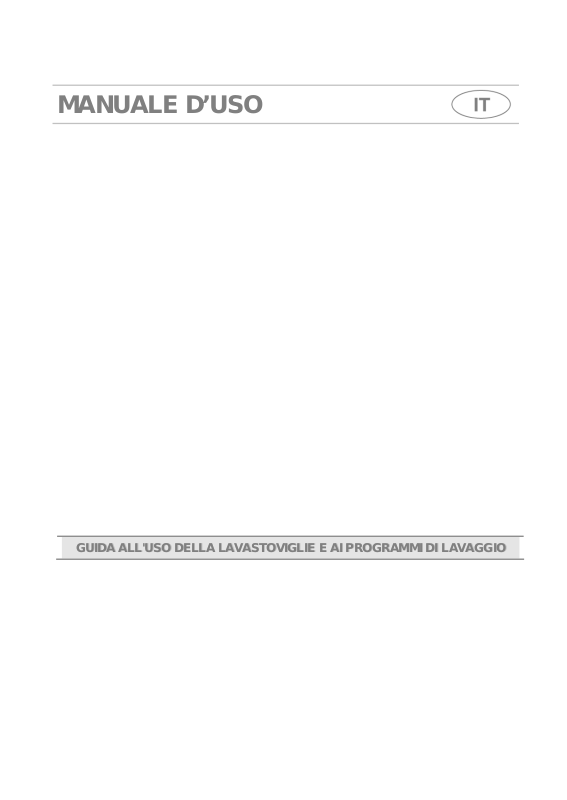

MANUALE D’USO
GGUUIIDDAA AALLLL''UUSSOO DDEELLLLAA LLAAVVAASSTTOOVVIIGGLLIIEE EE AAII PPRROOGGRRAAMMMMII DDII LLAAVVAAGGGGIIOO
Page 2
Page 3
Sommario
1. Avvertenze per la sicurezza e l’uso__________________________2
2. Installazione e posa in opera_______________________________5
3. Descrizione dei comandi __________________________________9
4. Istruzioni d'uso_________________________________________18
5. Pulizia e manutenzione __________________________________32
6. Rimedi alle anomalie di funzionamento______________________36
Vi ringraziamo per avere scelto questo nostro prodotto.
Consigliamo di leggere attentamente tutte le istruzioni contenute in
questo manuale per conoscere le condi zioni più id onee per un corretto e
sicuro utilizzo della vostra lavastoviglie.
I singoli paragrafi sono proposti in modo da giungere p asso dopo passo
a conoscere tutte le funzionalità dell'apparecchio, i testi sono facilmente
comprensibili e corredati da immagini dettagliate.
Vengono dati utili consigli per l’utilizzo di cestelli, irroratori, contenitori,
filtri, programmi di lavaggio e la corretta impostazione dei comandi.
I consigli di pulizia qui indicati consentiranno di mant enere inalterate nel
tempo le prestazioni della vostra lavastoviglie.
Questo manuale, di facile consultazione, vi consentirà di soddisfare tutte
le domande che potranno sorgere in merito all'utilizzo della lavastoviglie.
ISTRUZIONI PER L’INSTALLATORE: sono destinate al tecnico
qualificato che deve eseguire l'installazione, la messa in servizio ed il
collaudo dell’apparecchio.
ISTRUZIONI PER L’UTENTE: indicano i consigli d’uso, la descrizione
dei comandi e le corrette operazioni di pulizia e manutenzione
dell’apparecchio.
1
Page 4
Avvertenze
1. Avvertenze per la sicurezza e l’uso
QUESTO MANUALE COSTITUISCE PARTE INTEGRANTE
DELL’APPARECCHIO: OCCORRE CONSERVARLO SEMPRE INTEGRO
UNITAMENTE ALL'APPARECCHIO. PRIMA DELL'UTILIZZO CONSIGLIAMO
UNA ATTENTA LETTURA DI TUTTE LE INDICAZIONI CONTENUTE IN
QUESTO MANUALE. L'INSTALLAZIONE DOVRÀ ESSERE ESEGUITA DA
PERSONALE QUALIFICATO E NEL RISPETTO DELLE NORME VIGENTI.
QUESTO APPARECCHIO È PREVISTO PER UN IMPIEGO DI TIPO
DOMESTICO, ED È CONFORME ALLE DIRETTIVE 73/23 CEE, 89/336
(COMPRESA 92/31 E 93/68) ATTUALMENTE IN VIGORE, COMPRESA LA
PREVENZIONE ED ELIMINAZIONE DEI RADIODISTURBI. L'APPARECCHIO È
COSTRUITO PER SVOLGERE LA SEGUENTE FUNZIONE: LAVAGGIO E
ASCIUGATURA DI STOVIGLIE; OGNI ALTRO USO VA CONSIDERATO
IMPROPRIO. IL COSTRUTTORE DECLINA OGNI RESPONSABILITÀ PER
UTILIZZI DIVERSI DA QUELLI INDICATI.
LA TARGA DI IDENTIFICAZIONE, CON I DATI TECNICI, IL NUMERO DI
MATRICOLA E LA MARCATURA È VISIBILMENTE POSIZIONATA SUL BORDO
INTERNO DELLO SPORTELLO. LA TARGHETTA SUL BORDO INTERNO
DELLO SPORTELLO NON DEVE MAI ESSERE RIMOSSA.
NON LASCIARE I RESIDUI DELL'IMBALLO INCUSTODITI NELL'AMBIENTE
DOMESTICO. SEPARARE I VARI MATERIALI DI SCARTO PROVENIENTI
DALL’IMBALLO E CONSEGNARLI AL PIÙ VICINO CENTRO DI RACCOLTA
DIFFERENZIATA.
E' OBBLIGATORIO IL COLLEGAMENTO DI TERRA SECONDO LE MODALITÀ
PREVISTE DALLE NORME DI SICUREZZA DELL'IMPIANTO ELETTRICO.
IL COSTRUTTORE DECLINA OGNI RESPONSABILITA' PER EVENTUALI
DANNI A PERSONE O COSE DERIVANTI DAL MANCATO COLLEGAMENTO
O DA COLLEGAMENTO DIFETTOSO DELLA LINEA DI TERRA.
QUALORA L’APPARECCHIO VENISSE INSTALLATO SU PAVIMENTI
RICOPERTI, OCCORRE PRESTARE ATTENZIONE CHE LE APERTURE
NELLA PARTE INFERIORE NON SIANO OSTRUITE.
AL TERMINE DI OGNI UTILIZZO, SPEGNERE LA LAVASTOVIGLIE PER
EVITARE DISPERSIONE DI ENERGIA ELETTRICA.
2
Page 5
Avvertenze
IN CASO DI FUNZIONAMENTO ANOMALO DISINSERIRE LA LAVASTOVIGLIE
L'APPARECCHIO DISMESSO DEVE ESSERE RESO INUTILIZZABILE.
TAGLIARE IL CAVO DI ALIMENTAZIONE DOPO AVER STACCATO LA SPINA
DALLA PRESA DI CORRENTE. RENDERE INNOCUE QUELLE PARTI CHE
POSSONO COSTITUIRE PERICOLO PER I BAMBINI (SERRATURE, PORTE,
ECC.).
QUESTO APPARECCHIO È CONTRASSEGNATO IN CONFORMITÀ ALLA
DIRETTIVA EUROPEA 2002/96/EC, WASTE ELECTRICAL AND ELECTRONIC
EQUIPMENT (WEEE).
ASSICURANDOSI CHE QUESTO PRODOTTO SIA SMALTITO IN MODO
CORRETTO, L'UTENTE CONTRIBUISCE A PREVENIRE LE POTENZIALI
CONSEGUENZE NEGATIVE PER L'AMBIENTE E LA SALUTE.
IL SIMBOLO SUL PRODOTTO O SULLA DOCUMENTAZIONE DI
ACCOMPAGNAMENTO INDICA CHE QUESTO PRODOTTO NON DEVE
ESSERE TRATTATO COME RIFIUTO DOMESTICO MA DEVE ESSERE
CONSEGNATO PRESSO L'IDONEO PUNTO DI RACCOLTA PER IL
RICICLAGGIO DI APPARECCHIATURE ELETTRICHE ED ELETTRONICHE.
DISFARSENE SEGUENDO LE NORMATIVE LOCALI PER LO SMALTIMENTO
DEI RIFIUTI. PER ULTERIORI INFORMAZIONI SUL TRATTAMENTO,
RECUPERO E RICICLAGGIO DI QUESTO PRODOTTO, CONTATTARE
L'IDONEO UFFICIO LOCALE, IL SERVIZIO DI RACCOLTA DEI RIFIUTI
DOMESTICI O IL NEGOZIO PRESSO IL QUALE IL PRODOTTO È STATO
ACQUISTATO.
DALLA RETE ELETTRICA E CHIUDERE IL RUBINETTO DELL'ACQUA.
NON UTILIZZARE APPARECCHI DANNEGGIATI DAL TRASPORTO! IN CASO
DI DUBBIO CONSULTARE IL PROPRIO RIVENDITORE. L'APPARECCHIO VA
INSTALLATO E COLLEGATO IN BASE ALLE ISTRUZIONI FORNITE DAL
COSTRUTTORE O DA PERSONALE QUALIFICATO.
LA LAVASTOVIGLIE DEVE ESSERE UTILIZZATA DA PERSONE ADULTE.
L’UTILIZZO DA PARTE DI PERSONE CON RIDOTTE CAPACITÀ FISICHE E/O
MENTALI È AMMESSO SOLAMENTE SOTTO LA SUPERVISIONE DI UN
RESPONSABILE PER LA LORO SICUREZZA.
TENERE LONTANI I BAMBINI DAI DETERSIVI E DAI MATERIALI
COMPONENTI L’IMBALLO (SCCHETTI IN PLASTICA, POLISTIROLO, ECC.),
NON PERMETTERE LORO DI AVVICINARSI ALLA LAVASTOVIGLIE E DI
GIOCARE CON LA STESSA, ALL’INTERNO POTREBBERO RIMANERE
RESIDUI DI DETERSIVO CHE POSSONO CAUSARE DANNI IRREPARABILI
AGLI OCCHI, ALLA BOCCA ED ALLA GOLA, PROVOCANDO ANCHE IL
SOFFOCAMENTO.
NON INTRODURRE SOLVENTI COME ALCOL O TREMENTINA CHE
POTREBBERO PROVOCARE L’ESPLOSIONE.
NON INTRODURRE STOVIGLIE SPORCHE DI CENERE, CERA, VERNICI.
3
Page 6
Avvertenze
Il costruttore declina ogni responsabilità per danni subiti da persone e cose,
causati dall’inosservanza delle suddette prescrizioni o derivanti dalla
manomissione anche di una singola parte dell’apparecchio e dall'utilizzo di
ricambi non originali.
APPOGGIARSI O SEDERSI SULLA PORTA APERTA DELLA LAVASTOVIGLIE
PUÒ CAUSARNE IL RIBALTAMENTO, CON CONSEGUENTE PERICOLO PER
LE PERSONE.
NON LASCIARE LA PORTA DELLA LAVASTOVIGLIE APERTA IN QUANTO VI
SI POTREBBE INCIAMPARE.
NON BERE L'ACQUA RESIDUA EVENTUALMENTE PRESENTE NELLE
STOVIGLIE O NELLA LAVASTOVIGLIE AL TERMINE DEL PROGRAMMA DI
LAVAGGIO E PRIMA DELL'ASCIUGATURA.
I COLTELLI E GLI ALTRI UTENSILI DA CUCINA AVENTI DELLE PUNTE
TAGLIENTI DEVONO ESSERE COLLOCATI NEL CESTELLO CON LE PUNTE
RIVOLTE VERSO IL BASSO O POSTI IN MODO ORIZZONTALE NEL CESTO
SUPERIORE, FACENDO ATTENZIONE A NON FERIRSI E CHE NON
SPORGANO DAL CESTELLO.
MODELLI PROVVISTI DI ACQUASTOP
L'ACQUASTOP È UN DISPOSITIVO CHE IMPEDISCE L'ALLAGAMENTO IN
CASO DI PERDITE D'ACQUA. DOPO L'INTERVENTO DELL'ACQUASTOP
OCCORRE INTERPELLARE UN TECNICO QUALIFICATO PER INDIVIDUARE
E RIPARARE IL GUASTO.
NEI MODELLI DOTATI DI ACQUASTOP IL TUBO DI ALIMENTAZIONE ACQUA
CONTIENE UN'ELETTROVALVOLA. NON TAGLIARE IL TUBO E NON
LASCIAR CADERE L'ELETTROVALVOLA IN ACQUA. IN CASO DI
DANNEGGIAMENTO DEL TUBO DI ALIMENTAZIONE ACQUA, DISINSERIRE
L'APPARECCHIO DALLA RETE IDRICA ED ELETTRICA.
SUBITO DOPO L’INSTALLAZIONE EFFETTUARE UN BREVE COLLAUDO
DELL'APPARECCHIO SEGUENDO LE ISTRUZIONI PIÙ AVANTI RIPORTATE.
IN CASO DI MANCATO FUNZIONAMENTO, SCOLLEGARE L’APPARECCHIO
DALLA RETE ELETTRICA ED INTERPELLARE IL PIÙ VICINO CENTRO DI
ASSISTENZA TECNICA. NON TENTARE DI RIPARARE L'APPARECCHIO.
LA LAVASTOVIGLIE RISPONDE A TUTTI I REQUISITI IMPOSTI DALLE
NORME DI SICUREZZA VIGENTI E RIGUARDANTI LE APPARECCHIATURE
ELETTRICHE. EVENTUALI CONTROLLI TECNICI ANDRANNO EFFETTUATI
SOLTANTO DA PERSONALE SPECIALIZZATO E AUTORIZZATO: LE
RIPARAZIONI ESEGUITE DA PERSONALE NON AUTORIZZATO, OLTRE A
COMPORTARE IL DECADIMENTO DELLA GARANZIA, POSSONO
DIVENTARE FONTE DI PERICOLO PER L'UTENTE.
4
Page 7
Istruzioni per l’installatore
2. Installazione e posa in opera
Rimuovere gli elementi ferma cestelli in polistirolo.
Sistemare l’apparecchio nel punto prescelto. La lavastoviglie può essere
fatta aderire con le fiancate o con lo schienale ai mobili o al le pareti. Se
la lavastoviglie viene installata in adiacenza ad una fonte di calore, si
dovrà interporre un pannello termoisolante al fine di prevenire
surriscaldamenti e malfunzionamenti. Per assicurare la stabilità,
installare gli apparecchi ad incasso inferiore o integrabi li solamente sotto
piani di lavoro continui, avvitandoli ai mobili adiacenti o al piano di lavoro
della cucina. Per facilitare le operazioni di installazione, i tubi
d’alimentazione e scarico sono orientabili in tutte le direzioni; prestare
attenzione che non vengano piegati o strozzati e che non siano troppo in
tensione. Assicurarsi di stringere la ghiera di serraggio dopo avere
orientato i tubi nella direzione desiderata. Per il passaggio dei tubi e
cavo di alimentazione è necessario un foro di Ø minimo 8 cm.
Livellare l’apparecchio al suolo tramite gli appositi piedini regolabili.
Questa operazione è indispensabile per assicurare il corretto
funzionamento della lavastoviglie.
E' assolutamente vietato incassare la lavastoviglie sotto un piano
cottura in vetroceramica.
E' possibile incassare la lavastoviglie sotto un pian o cottura tradizionale
a patto che il piano di lavoro della cucin a sia continuo, e che la stessa
lavastoviglie ed il piano siano montati e fissati correttamente, in
maniera da non poter causare nessuna situazione di pericolo.
In caso di installazione della lavastoviglie in un vano adiacente ad un
altro/i elettrodomestico/i, dovranno essere rispettate scrupolosamente le
prescrizioni fornite dal costruttore dell’elettrodomestico stesso (distan ze
minime, modalità di installazione, ecc.).
Solo per modelli a posa libera
-E’ assolutamente vietato montare un piano cottura sopra lavastoviglie
a posa libera.
- Se l’apparecchio non si trova in una nicchia ed è quindi accessibile su
un lato, è necessario rivestire la parte della cerniera porta per motivi di
sicurezza (pericolo di lesioni). Le coperture sono disponibili come
accessorio presso i rivenditori specializzati o il Servizio di Assistenza
Tecnica.
Per incassare la lavastoviglie è necessario acquistare l’apposito kit
presso i rivenditori autorizzati o il Servizio di Assistenza Tecnica.
Alcuni modelli sono provvisti di un solo piedino posteriore regolabile
tramite una vite posta in basso sulla parte anteriore dell’apparecchio.
5
Page 8
Istruzioni per l’installatore
2.1 Collegamento alla rete idrica
Prevenire i rischi di intasamento o danneggiamento: se la tubazion e
dell’acqua è nuova o è rimasta a lungo inattiva, prima di procedere
all’allacciamento idrico, assicurarsi che l’acqua sia limpida e priva di
impurità per evitare danni all’apparecchio. Per l’allacciamento della
lavastoviglie alla rete idrica, utilizzare solamente tubi nuovi; tubi
vecchi o usati non devono essere riutilizzati.
COLLEGAMENTO ALLA PRESA D’ACQUA
Allacciare il tubo di alimentazione ad una presa d’acqua
fredda con bocca filettata ¾” gas, interponendo il filtro A in
dotazione. Assicurarsi di avvitare strettamente il tubo
con le mani e poi completare l’operazione stringendo
di circa ¼ di giro con una pinza.
Nei modelli dotati di ACQUASTOP il filtro è già
presente nella ghiera filettata.
È possibile alimentare la lavastoviglie con acqua che non superi i 60°C.
Alimentando l’apparecchio con acqua calda il tempo di lavaggio verrà
abbreviato di circa 20 minuti, ma la sua efficacia sarà però lievemente ridotta. Il
collegamento andrà effettuato alla presa domestica d’acqua calda con le
stesse modalità descritte per il collegamento alla presa d’acqua fredda.
COLLEGAMENTO AL TUBO DI SCARICO
Inserire l’apposito tubo in una
conduttura di scarico con dia metro
minimo di 4 cm; in alternativa,
appoggiarlo al lavandino
utilizzando il reggitubo in
dotazione, ma avendo cura di
evitare strozzature o eccessive
curvature. È importante evitare che
il tubo possa sganciarsi e cadere.
A tal proposito il reggitu bo è dotato
di un foro, grazie al quale è
possibile fissarlo con un laccio al
muro o al rubinetto.
L’estremità libera andrà collocata ad un’alt ezza compresa tra 30 e 100
cm e non dovrà mai trovarsi immersa nell’acqua. In presen za di tubi di
prolunga disposti orizzontalmente, per un massimo di 3 m, posizionare il
tubo di scarico ad un’altezza max. di 85 cm dal suolo.
6
Page 9
Istruzioni per l’installatore
2.2 Collegamento elettrico e avvertenze
VERIFICARE CHE I VALORI DI TENSIONE E FREQUENZA DI RETE
CORRISPONDANO A QUELLI RIPORTATI SULLA TARGA DI IDENTIFICAZIONE
DELL'APPARECCHIO POSTA SUL BORDO INTERNO DELLA PORTA.
LA SPINA ALL'ESTREMITÀ DEL CAVO DI ALIMENTAZIONE E LA RELATIVA
PRESA DOVRANNO ESSERE DELLO STESSO TIPO E CONFORMI ALLE
NORMATIVE SUGLI IMPIANTI ELETTRICI IN VIGORE.
LA SPINA DOVRÀ ESSERE ACCESSIBILE DOPO L'INSTALLAZIONE.
MAI STACCARE LA SPINA TIRANDONE IL CAVO.
IN CASO DI DANNEGGIAMENTO DEL CAVO DI ALIMENTAZIONE OCC ORRE
FARLO SOSTITUIRE DAL COSTRUTTORE O DA UN CENTRO ASSISTENZA
AUTORIZZATO.
EVITARE L'UTILIZZO DI ADATTATORI O DERIVATORI IN QUANTO
POTREBBERO PROVOCARE SURRISCALDAMENTI O BRUCIATURE.
NEL CASO L'APPARECCHIO NON SIA PROVVISTO DI SPINA MA SOLO DEL
CAVO DI ALIMENTAZIONE:
PREVEDERE SULLA LINEA DI ALIMENTAZIONE DELL'APPARECCHIO UN
DISPOSITIVO DI INTERRUZIONE ONNIPOLARE, CON DISTANZA DI
APERTURA TRA I CONTATTI UGUALE O SUPERIORE A 3.5MM, SITUATO IN
POSIZIONE FACILMENTE RAGGIUNGIBILE.
IL COLLEGAMENTO ALLA RETE ELETTRICA DEVE ESSERE ESEGUITO
ESCLUSIVAMENTE DA UN TECNICO SPECIALIZZATO SEGUENDO LO
SCHEMA SOTTOSTANTE ED IN CONFORMITÀ ALLE LEGGI VIGENTI.
L = marrone
N = blu
= giallo-verde
La sostituzione del cavo di alimentazione deve essere effettuata dal
costruttore o da un Centro Assistenza Autorizzato in modo da
prevenire qualsiasi rischio.
7
Page 10
Istruzioni per l’installatore
SOLO PER GRAN BRETAGNA:
QUESTO APPARECCHIO DEVE ESSERE COLLEGATO A TERRA.
Sostituzione del fusibile
Se la spina per il collegamento alla rete di
alimentazione è fornita con un fusibile
BS 1363A 13A, per la sostituzione di
quest'ultimo utilizzarne uno approvato
A.S.T.A. di tipo BS 1362 e procedere come
segue:
1. Rimuovere il coperchio A e il fusibile B.
2. Inserire il nuovo fusibile dentro il
coperchio.
3. Riposizionare entrambi dentro la spina.
Dopo la sostituzione del fusibile riposizionare correttamente il
coperchio nella spina. In assenza del coperchio, la spina non dovrà
essere riutilizzata fino a quando non verrà installato un idoneo
coperchio di ricambio.
I ricambi idonei sono identificabili dal colore dell'alloggiamento del
coperchio o dalla scritta, posta sulla base della spina, che ne
descrive il colore.
I coperchi di ricambio sono disponibili presso i rivenditori locali di
materiale elettrico.
8
Page 11
Istruzioni per l'utente
3. Descrizione dei comandi
3.1 Il pannello frontale

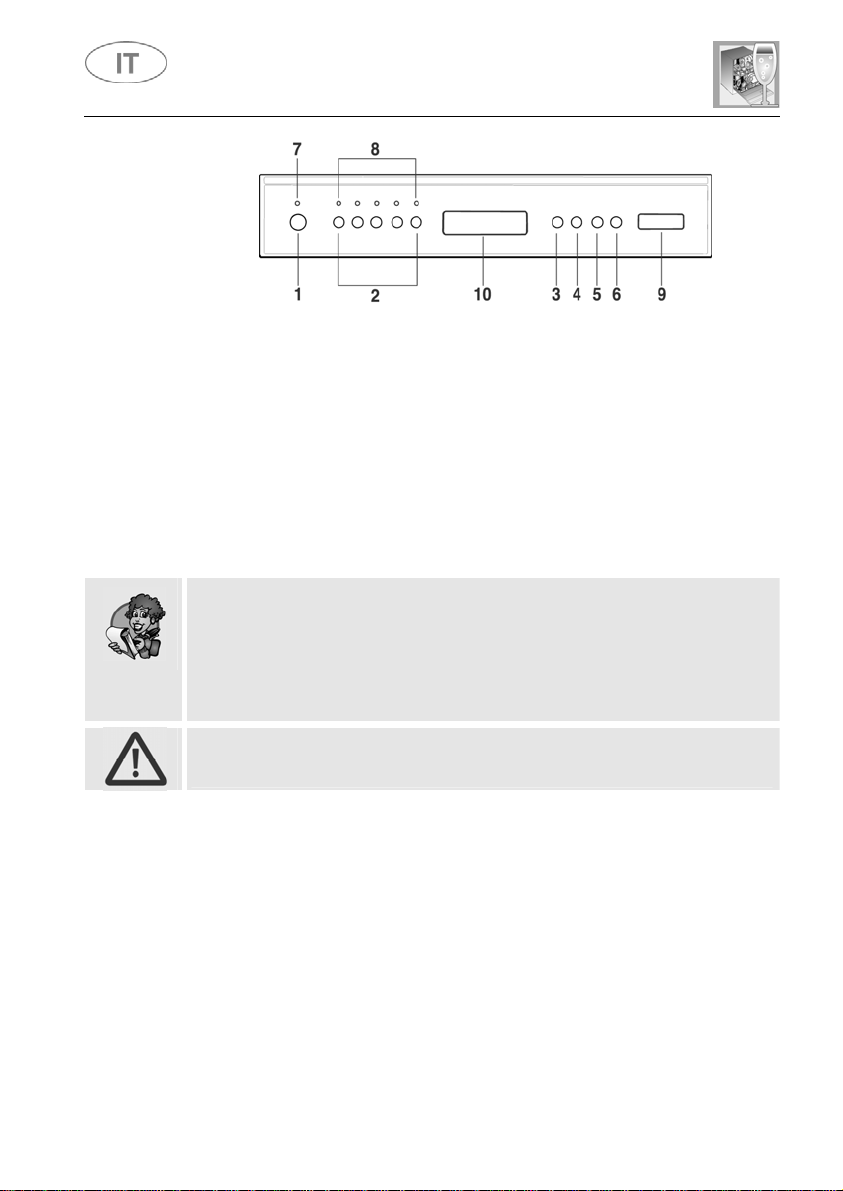

Tutti i comandi e i controlli della lavastoviglie sono riuniti sul pannello
frontale.
1 PULSANTE ON/OFF
2 PULSANTI SELEZIONE PROGRAMMI (P1…P5)
3 PULSANTE SELEZIONE OPZIONI
4 PULSANTE CONFERMA OPZIONI
5 PULSANTE RITARDO PROGRAMMA (secondo i modelli)
6 PULSANTE AVVIO/PAUSA
7 SPIA DI ACCENSIONE
8 SPIE PROGRAMMI
9 DISPLAY INFORMAZIONI
10 MANIGLIA INCASSATA PER APERTURA PORTA
NOTA: simbologia ed estetica sono indicative, potrebbero differire a
seconda del modello o della versione di lavastoviglie acquis tata.
9
Page 12
Istruzioni per l'utente
3.2 Il display informazioni
La lavastoviglie è dotata di un pratico DISPLAY che fornisce tutte le
informazioni relative alle funzioni programmate.
10
A DISPLAY a 4 CIFRE
B SPIA MANCANZA SALE
C SPIA MANCANZA BRILLANTANTE
D SPIA AVVIO/PAUSA
E SPIE OPZIONI

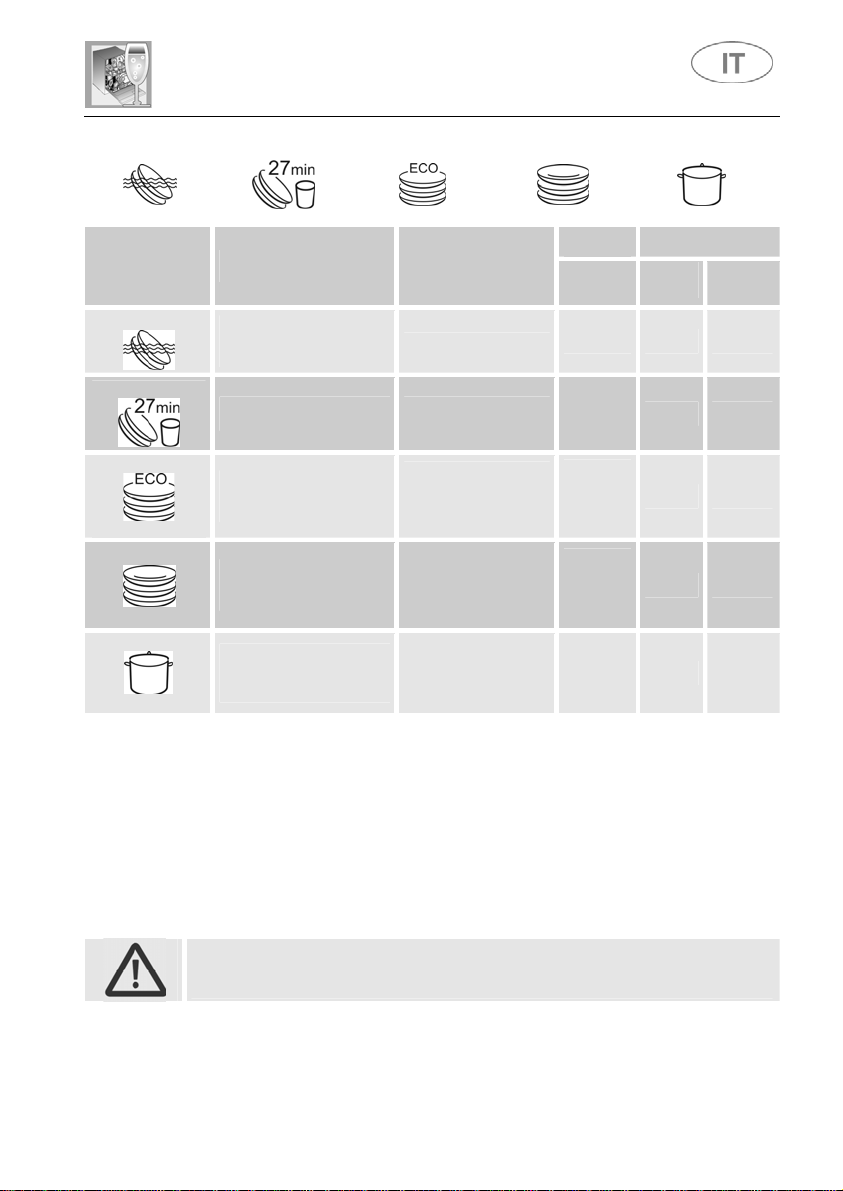

TABELLA PROGRAMMI
Il manuale comprende la tabella programmi di più modelli. Per individuare
la tabella relativa alla v ostra lavastovigli e, confrontate i simbol i programmi
sopra la tabella con quelli p re sen ti sul pannello comandi.
Page 13
Istruzioni per l'utente
TABELLA PROGRAMMI
PROGRAMMA
NUMERO
E SIMBOLO
1 AMMOLLO
2 RAPIDO
STOVIGLIE E POSATE
Pentole e stoviglie in
ulteriore lavaggio
Stoviglie poco sporche
lavate subito dopo l’uso
CARICO
attesa di un
SVOLGIMENTO
PROGRAMMA
Prelavaggio freddo
Lavaggio a 38°C
Risciacquo a 50°C
3 ECO (*)
Stoviglie normalmente
sporche, anche con
EN 50242
4 NORMALE
residui secchi
Pentole e stoviglie
normalmente sporche,
IEC/DIN
5 SUPER
***
Programma di riferimento secondo la norma EN 50242.
*
Vedere etichetta energia.
**
Programma di riferimento per i laboratori. Detersivo: 20g nel distributore + 10g sulla
***
anche con residui secchi
Pentole e stoviglie molto
sporche, anche con
residui secchi.
Prelavaggio freddo
Lavaggio a 50°C (3)
Risciacquo a 65°C
Asciugatura
Prelavaggio freddo
Lavaggio a 65°C
Risciacquo freddo
Risciacquo a 70°C
Asciugatura
Prelavaggio caldo
Lavaggio a 70°C
Risciacquo freddo (4)
Risciacquo a 70°C
Asciugatura
DURATA
MINUTI
(1)
ACQUA
LITRI (2)
15' 3,5 0,02
27'
180'
105’ 13,5 1,35
155' 15,5 1,60
CONSUMI
ENERGIA
6,5 0,70
** **
KWh (1)
porta o pastiglia. Disposizione: vedere foto al paragrafo “uso dei cestelli”.
Effettuare l'ammollo solo con carico parziale.
(1) La durata del ciclo ed il consumo di energia possono cambiare in funzione della
temperatura di acqua e ambiente, del tipo e quantità delle stoviglie.
Consumo medio considerando la regolazione del dolcificatore sul livello 2.
(2)
(3) In alcuni modelli è presente un risciacquo intermedio.
(4) 1 o 2 risciacqui freddi secondo il modello
Se la porta della lavastoviglie è aperta, o chiusa non c orrettamente, il
ciclo di lavaggio non si avvia.
11
Page 14
Istruzioni per l'utente

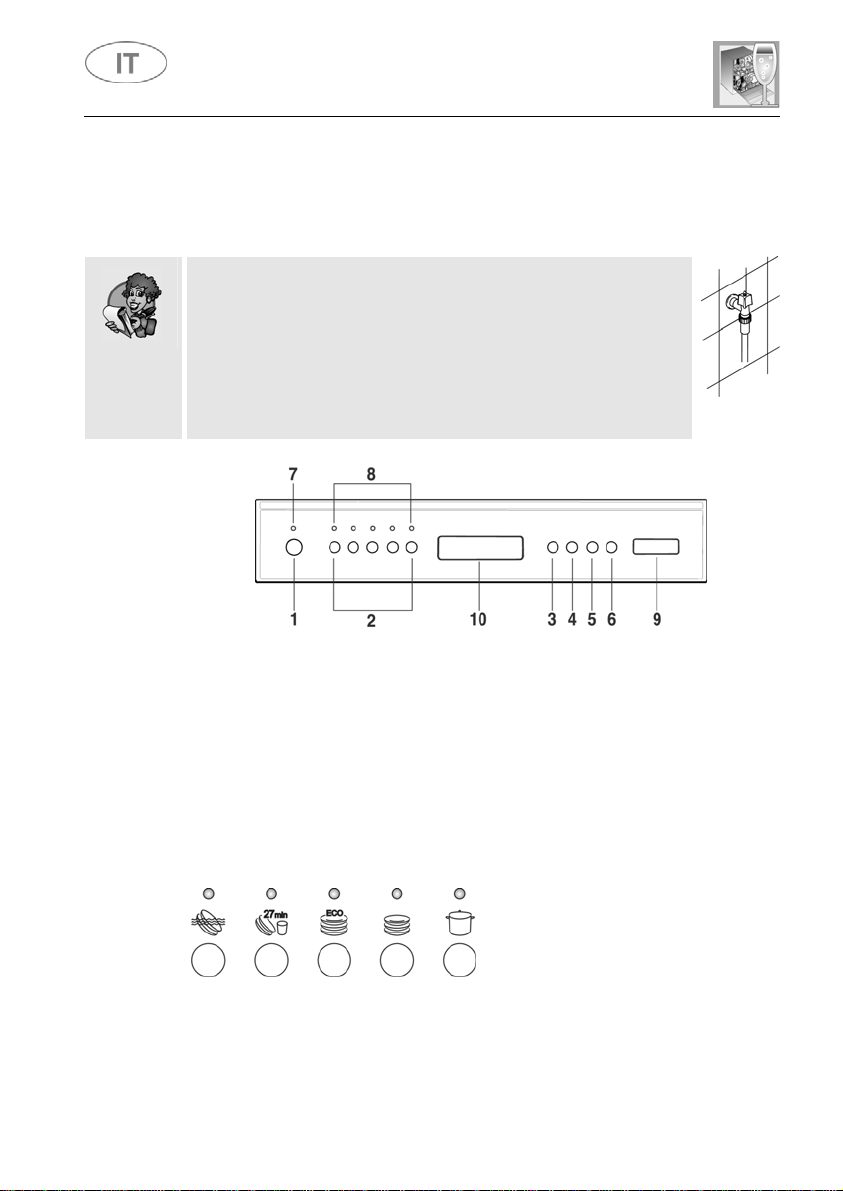

3.3 Programmi di lavaggio
La lavastoviglie è provvista di un pannello di comando e un DISPLAY
INFORMAZIONI (9) dai quali è possibile svolgere tutte le operazi oni di
accensione, spegnimento e programmazione.
Prima di avviare un programma di lavaggio verificare che:
• Il rubinetto dell'acqua sia aperto.
• Nel serbatoio del dolcificatore vi sia sale rigenerante.
• Nel distributore sia stata immessa la dose adeguata di
detersivo.
• I cestelli siano stati caricati correttamente.
• Gli irroratori ruotino liberamente e senza impedimenti.
• Lo sportello della lavastoviglie sia ben chiuso.
Premendo il pulsante relativo al programma desiderato (vedi tabella
12
ACCENSIONE
Premendo il pulsante ON/OFF (1) si accende la lavastoviglie e la spia (7)
si illumina. Dopo circa 3 secondi da questa operazione si accenderà il
DISPLAY (9) con una visualizzazione che dipenderà dallo stato della
lavastoviglie.
PROGRAMMAZIONE
Tutte le operazioni di programmazione sono possibili solo a porta
chiusa. A porta aperta sul DISPLAY (9) compare - -:- -.
SELEZIONE PROGRAMMA
La selezione dei programmi è
possibile mediante i relativi pulsanti
(2).
programmi) si ha l’accensione della relativa spia a conferma
dell’operazione avvenuta e sul DISPLAY (9) compare una previsione
della durata del programma con l’indicazione in ore e minuti (“h.mm”).
Page 15
Istruzioni per l'utente

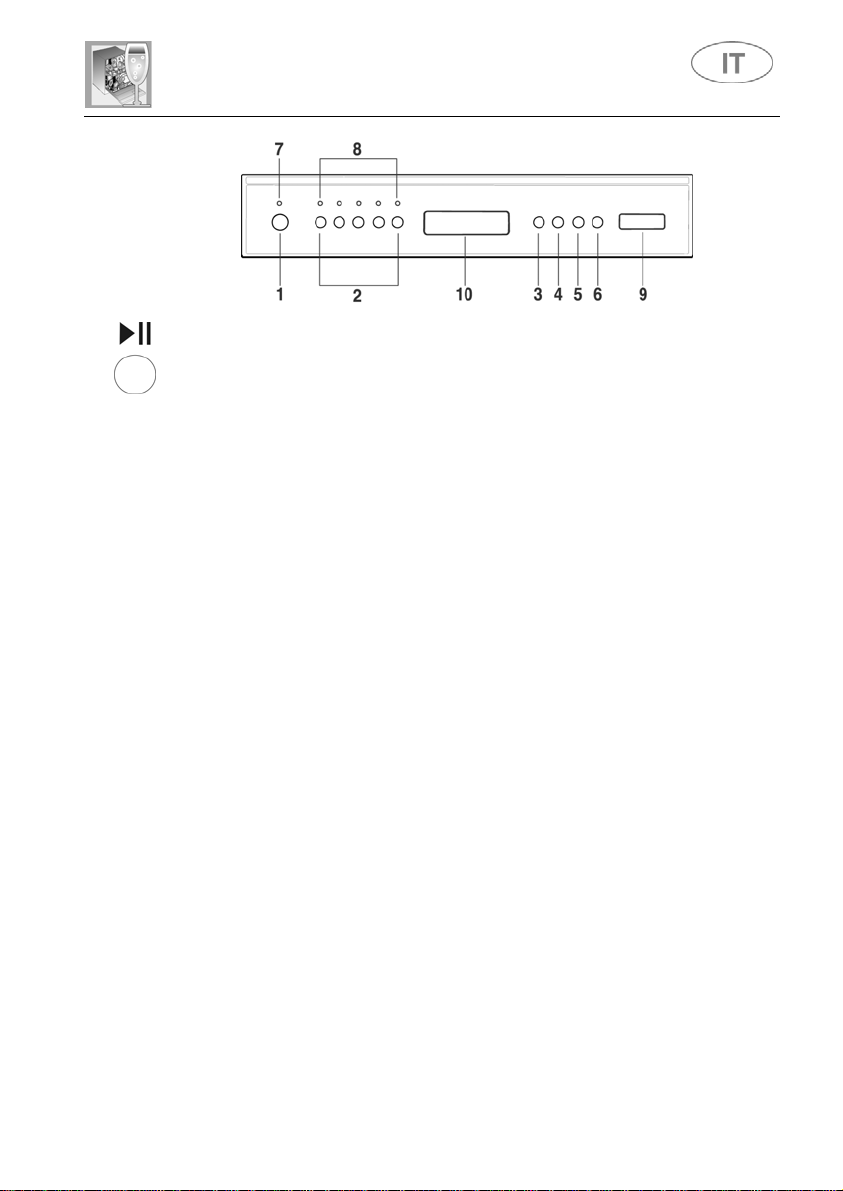

AVVIO DEL PROGRAMMA
Per avviare la macchina premere il pulsante AVVIO/PAUSA (6) per
alcuni secondi fino a quando il simbolo AVVIO/PAUSA inizia a
lampeggiare e si sente un beep di conferma . Da questo punto la durata
del ciclo sul DISPLAY (9) inizia a diminuire.
Questo tempo, che si aggiorna durante il ciclo, è “indic ativo” dato che è
influenzato dalle condizioni di lavaggio quali quantità e tipo di stoviglie,
temperatura d’ingresso dell’acqua…ecc. Per questa ragion e è normale
vedere degli aggiornamenti nel corso di un programma (incrementi o
decrementi di minuti) soprattutto nei passaggi da una fas e all’altra (ad
esempio da lavaggio a risciacquo).
FINE PROGRAMMA
La fine del programma è indicata da un breve segnale ac ustico e dalla
scritta “End” sul DISPLAY (9). Premendo uno dei tasti programma,
scompare dal display la scritta “End” e la lavastoviglie è pronta per
eseguire un nuovo ciclo.
INTERRUZIONE DI UN PROGRAMMA
Per interrompere un programma in corso è necessario:
• premere il pulsante AVVIO/PAUSA (6) per alcuni secondi fino a quando il
simbolo AVVIO/PAUSA rimane acceso sul display (beep di conferma), a
questo punto è possibile far partire nuovamente il ciclo oppure:
CAMBIARE PROGRAMMA
Per cambiare un programma in corso è necessario:
• interrompere il programma in corso (vedere “INTERRUZIONE DI UN
PROGRAMMA
”);
• selezionare il nuovo programma;
• premere nuovamente il pulsante AVVIO/PAUSA (6) per dare lo start
al nuovo programma.
13
Page 16
Istruzioni per l'utente
ANNULLARE UN PROGRAMMA
Nel caso si desideri annullare un programma in corso:
• interrompere il programma (vedere “
PROGRAMMA
”)
INTERRUZIONE DI UN
• Premere e tenere premuto il pulsante AVVIO/PAUSA (6); sul
display comparirà l’indicazione “ P0” e la lavastoviglie si porterà
automaticamente a fine ciclo scaricando l’acqua dalla vasca
(durante questa fase il simbolo AVVIO/PAUSA lampeggia).
Terminata la fase di scarico, sul display co mpare l’indicazione
di fine ciclo “End“.
In caso di apertura della porta durante il funzionamento, alla successiva
chiusura è necessario dare nuovamente lo start al programma come
descritto al paragrafo “AVVIO DEL PROGRAMMA”. Il programma riprender à
dal punto in cui era stato interrotto.
Nel caso in cui la temperatura in vasca sia superiore a 50°C il
programma riprenderà dopo circa 60 secondi.
Se lo sportello della lavastoviglie non è stato chiuso o lo è in modo no n
corretto, non verrà avviato il ciclo di lavaggio.
14
Page 17
Istruzioni per l'utente
SELEZIONE OPZIONI
RITARDO PROGRAMMA
Il pulsante RITARDO PROGRAMMA consente di ritardare l’inizio del
programma di lavaggio da 1 a 12/24 ore secondo i modelli. Questa
opzione permette di fare funzionare la lavastoviglie nella fascia oraria
desiderata. La prima pressione sul pulsant e RITARDO PROGRAMMA
accende la spia opzione e sul DISPLAY (9) appare
pressioni (2:h, 3:h, … ecc.) consentiranno la scelta del ritardo
desiderato. Dopo alcuni secondi di inattività il DISPL AY (9) visualizza il
tempo mancante (tempo residuo) alla fine del programma selezionato
(es.
5:40, durata del ciclo di lavaggio + ritardo programma). Alla
conferma dell’avvio del programma (leggere il paragrafo relativo) verrà
eseguito un prelavaggio, dopo il quale avrà inizio RITARDO
PROGRAMMA impostato ed tempo residuo sul DISPLAY diminuirà
progressivamente. Al termine del ritardo impostato la spia opzione si
spegne ed inizia il ciclo di lavaggio.
NOTA: Non è possibile selezionare l’opzione RITARDO PROGRAMMA
a ciclo già avviato.
Scelto il ritardo, si procede con l’avvio del programma: premere il
pulsante AVVI O/P AUSA ( 6) per alcuni secondi fino a qua ndo il simbolo
orologio
AVVIO/PAUSA inizia a lampeggiare.
La macchina eseguirà un prelavaggio delle stoviglie terminato il quale
entrerà in funzione il “ritardo programma“ precedentemente impostato.
Nel caso in cui si voglia annullare il “ritardo programma“, a programma
iniziato è necessario:
• premere il pulsante AVVIO/PAUSA (6) per alcuni secondi fino a che
rimane acceso il simbolo AVVIO/PAUSA orologio sul display
• premere il pulsante RITARDO PROGRAMMA (5) più volte sino
all’azzeramento del ritardo programma (spegnimento del simbolo
AVVIO/PAUSA orologio);
• premere il pulsante AVVIO/PAUSA (6) per dare l’avvio al
programma.
N.B.: non è possibile selezionare il “ritardo programma“ se il ciclo è già
iniziato.
1:h. Successive
;
15
Page 18
Istruzioni per l'utente
OPZIONI
(disponibili in tutti i programmi escluso l'ammollo)

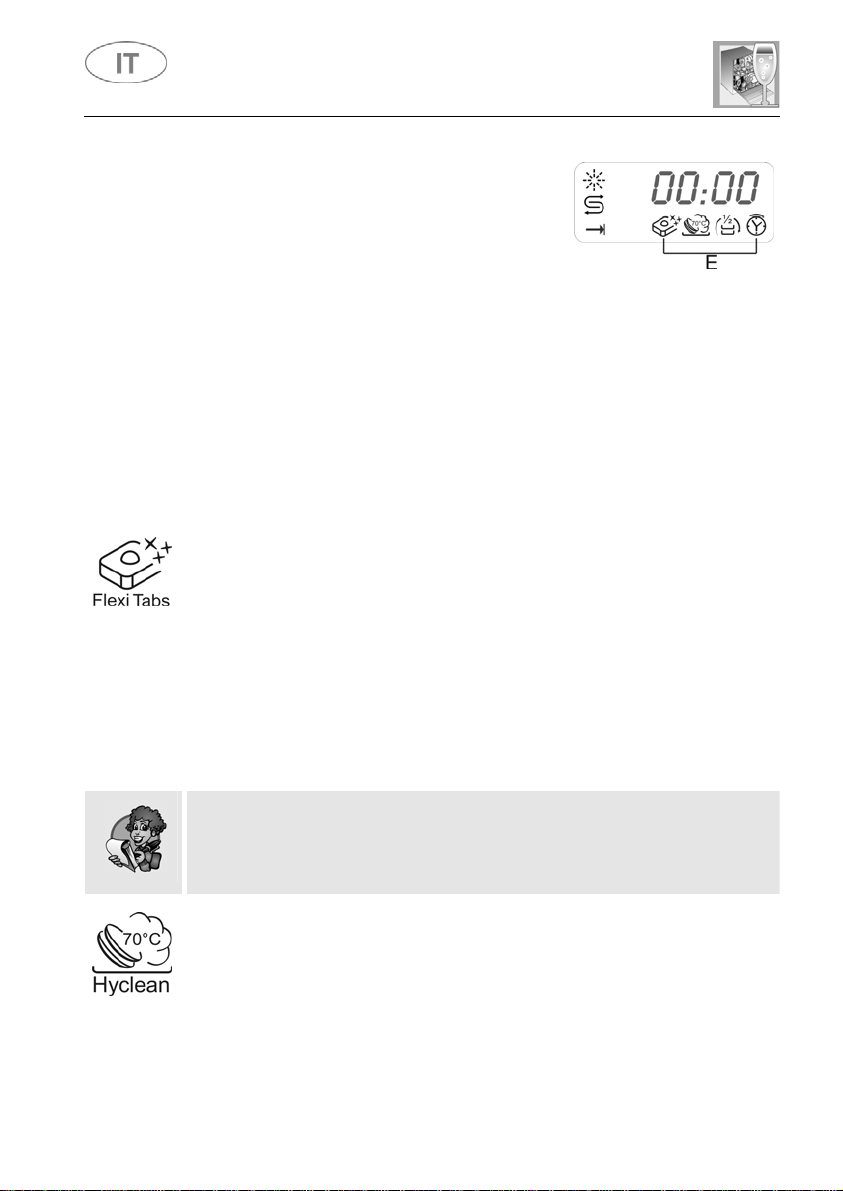

Le opzioni sono comandate dal pulsante
SELEZIONE OPZIONI (3).
Premere il pulsante per entrare nella
procedura, segnalata dal lampeggio di una
delle SPIE OPZIONI (E).
NOTA: La spia RITARDO PROGRAMMA si accende solo premendo il
pulsante RITARDO PROGRAMMA (5) dedicato.
Per visualizzare l’opzione successiva premere nuovamente il pulsante
SELEZIONA OPZIONI (5). Per confe rmare un’opzione premere il pulsan te
CONFERMA OPZIONE (6) (la spia smette di lampeggiare e rimane
accesa). L’operazione è possibile per una o tutte le opzioni disponibili. Per
disattivare un’opzione già confermata, premere il pulsante SELEZI ONE
OPZIONI (3) fino al lampeggio della SP IA OPZIONE desiderata e premere il
pulsante CONFERMA OPZIONE (6) . La spia smette di lampeggiare e si
spegne.
Tutte le opzioni tranne “3in1” si disattivano al termine del ciclo di lavaggio.
“3/1”
L’opzione è ottimizzata per l'utilizzo di detergenti con sale e brillantante
integrati, noti sul mercato con la denominazione "3 in 1", "triplo effetto",
ecc.; se attivata non verranno utilizzati sale e brillantante e ventualmente
già presenti nella lavastoviglie.
Nota:
- in caso di selezione dell’opzione è normale che le spie
sale/brillantante rimangano accese, se i relativi co ntenitori sono
vuoti.
IMPORTANTE: quando non è più richiesta l’opzione deve essere
disattivata.
Se la durezza dell’acqua è impostata su un valore superiore ad H3 e si
attiva l’opzione “3/1”, la relativa spia lampeggia, segnalando una
impostazione non corretta. I prodotti 3in1 non sono adatti all’utilizzo con
acqua troppo “dura”, ciò non impedisce l’utilizzo dell’opzione, ma i
risultati di lavaggio potrebbero non essere ottimali.
HYCLEAN
Aumenta fino a 70°C la temperatura dell’ultimo risciacquo caldo al fine di
garantire una ulteriore riduzione batterica. Se durante questa fase del
lavaggio la temperatura in vasca non viene mantenuta costante, (es. per
apertura della porta o interruzione dell’energia), la spia opzione e le spie
programmi lampeggiano per segnalare che que sta fase supplementare del
lavaggio non è andata a buon fine. Questo non pregiudica il risultato del
lavaggio.
16
Page 19
Istruzioni per l'utente

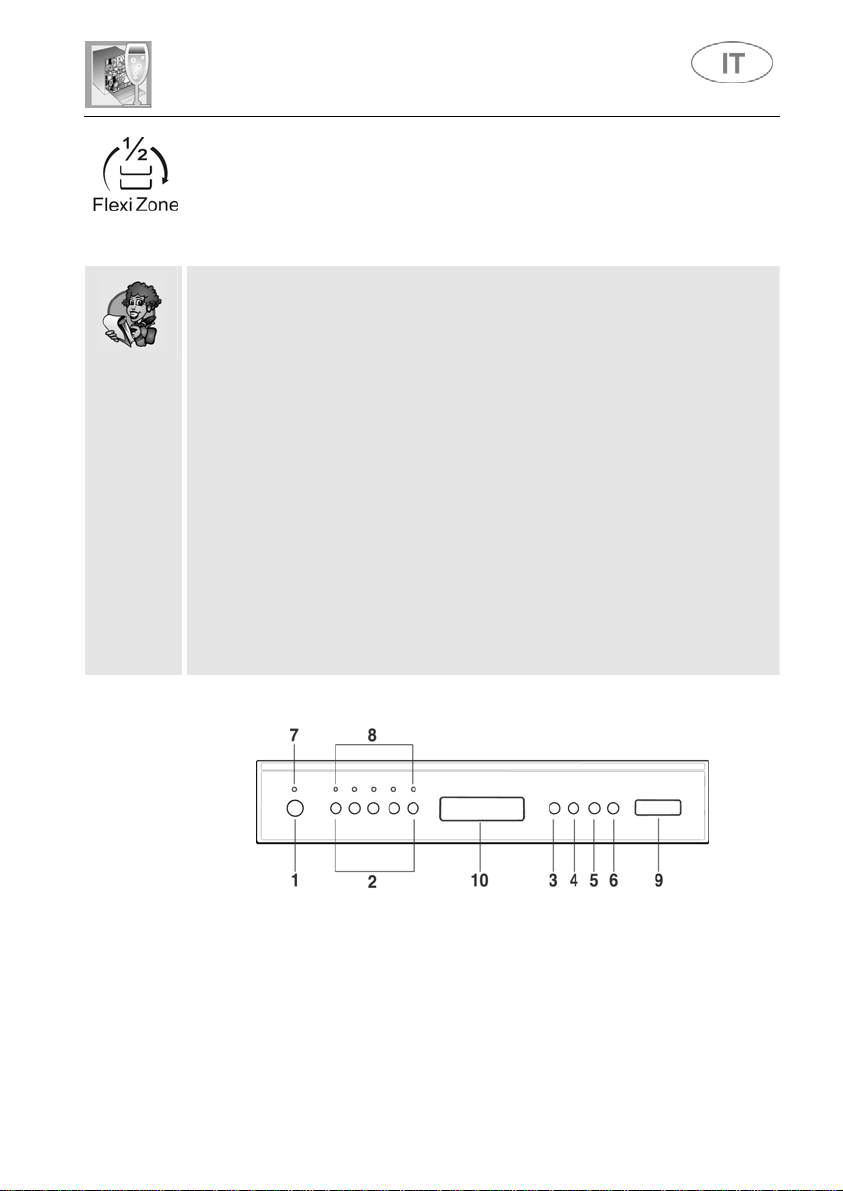

LAVAGGIO A MEZZO CARICO DISTRIBUITO
Adatta in caso di poche stoviglie da lavare, consente un risparmio di
energia elettrica e riduce la durata del programma. L e stoviglie andra nno
disposte in entrambi i cesti, e nel distributore detersivo andrà introdotta
una quantità inferiore rispetto a quella utilizzata per il carico completo.
PER RISPARMIARE ENERGIA E RISPETTARE L’AMBIENTE
• Cercare di utilizzare la lavastoviglie sempre a p i eno carico.
• Non lavare le stoviglie in acqua corrente.
• Utilizzare il programma di lavaggio più idoneo per ogni tipo di
carico.
• Non effettuare risciacqui preliminari.
• Se disponibile, allacciare la lavastoviglie ad un impianto d’acqua
calda fino a 60°C.
PER RIDURRE I CONSUMI DI DETERSIVO E RISPETTARE
L’AMBIENTE
I fosfati presenti nel detersivo per lavastoviglie costituiscono un
problema dal punto di vista ecologico. Per ev itare un eccessivo consu mo
di detersivo, ma anche di energia elettrica, è consigliabile:
• Differenziare le stoviglie più delicate da quelle più resistenti ai
detersivi aggressivi e alle alte temperature;
• Non versare il detersivo direttamente sulle st oviglie.
ESTRAZIONE DELLE STOVIGLIE
Al termine del programma di lavaggio attendere almeno 20 minuti prima
di estrarre le stoviglie, in modo da lasciare che esse s i raffreddino. Per
evitare che eventuali gocce d’acqua rimaste nel cestello superiore
possano cadere sulle stoviglie ancora presenti nel cestello inferiore, è
consigliabile vuotare prima il cestello inferiore e poi quello superiore.
17
Page 20
4. Istruzioni d'uso
Istruzioni per l'utente
Dopo aver installato correttamente la lavastoviglie, predisporl a affinché
possa entrare in funzione eseguendo le seguenti operazioni:
• Regolare il dolcificatore dell’acqua;
• Introdurre sale rigenerante;
• Introdurre brillantante e detersivo.
4.1 Uso del dolcificatore dell'acqua
La quantità di calcare contenuto
nell'acqua (indice di durezza dell'acqua) è
responsabile delle macchie biancastre
sulle stoviglie asciutte, le quali, con l'andar
del tempo, tendono a diventare opache.
La lavastoviglie è equipaggiata con un
dolcificatore automatico che, utilizzando
SALE
sale rigenerante specifico, sottrae
all'acqua le sostanze indurenti.
La lavastoviglie esce dalla fabbrica con
l'indice di durezza predisposto sul livello
3 (durezza media 41-60°dF – 24-31°dH).
Utilizzando acqua di durezza media il caricamento con nuov o sale andrà
effettuato circa ogni 20 lavaggi. Il serbatoio del dolcificatore ha una
capacità di circa 1.7 Kg di sale in grani. Il serbatoio è situato sul fondo

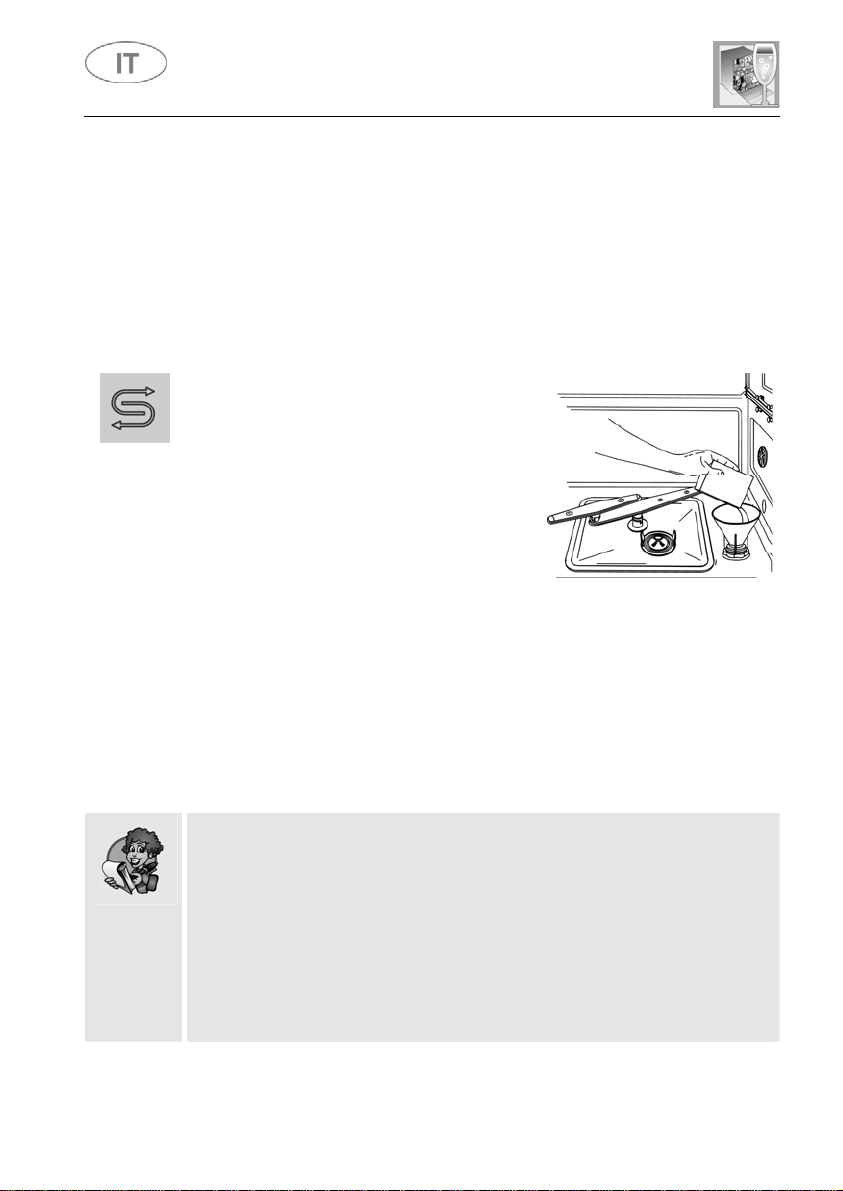

della lavastoviglie. Dopo aver estratto il cestello inferiore, svitare il tappo
del serbatoio ruotandolo in senso antiorario e versare il sale usando
l'imbuto in dotazione alla lavastoviglie. Prima di riavvitare il tappo
rimuovere gli eventuali residui di sale in prossimità dell'apertura.
• Al primo uso della lavastoviglie, oltre al sale, occorre introdurre nel
serbatoio anche un litro d'acqua.
• Dopo ogni riempimento del serbatoio, assicurarsi che il tappo
venga richiuso con cura. La miscela d'acqua e deters ivo non deve
penetrare nel serbatoio del sale, poiché ciò comprometterebbe il
funzionamento dell'impianto di rigenerazione. In questo caso la
garanzia non sarebbe più valida.
• Utilizzare solamente sale rigenerante per lavastovi glie domestiche.
Se si adopera sale in pastiglie non riempire completamente il
serbatoio.
18
Page 21
Istruzioni per l'utente
• Non utilizzare sale alimentare, perché contiene sostanze non
solubili, che con l'andar del tempo possono compromettere
l'impianto di decalcificazione.
• Quando necessario, eseguire l'operazione di caricamento del sale
prima di avviare il programma di lavaggio; in tal modo la
soluzione salina in esubero verrà subito rimossa dall'acqua; una
permanenza prolungata d'acqua salata all'interno della vasca di
lavaggio può provocare fenomeni di corrosione.
Fare attenzione a non confondere le confezioni di sale con quelle di
detersivo: l'introduzione di detersivo nel serbatoio del sale danneggia il
dolcificatore.
FUNZIONI AGGIUNTIVE (Personalizzazione parametri utente)
(disponibile in tutti i programmi escluso l'ammollo)
Il sistema di controllo elettronico permette di personalizzarne l’utilizzo
mediante una procedura di programmazione non direttamente
accessibile che consente di regolare il livello di durezza dell’acqu a.
Per accedere all'ambiente di programmazione è necessario che la
macchina sia accesa e la porta chiusa, a questo punto si deve:
• premere il pulsante RITARDO PROGRAMMA (5) fino a che sul
display compare il simbolo H seguito dal numero dell’impostazione
corrente (es. H3)
• premere in successione il pulsante RIT ARDO PROGRAMMA (5) per
selezionare il livello di durezza dell'acq ua (H0 , H1 , H2, H3, H4, H5 );
N.B.: dopo alcuni secondi la macchina esce automaticamente dal menù
di impostazione dei parametri.
19
Page 22
Istruzioni per l'utente
TABELLA DUREZZA DELL'ACQUA
DUREZZA DELL'ACQUA
Gradi tedeschi (°dH) Gradi francesi (°dF)
0 - 4 0 - 7
5 - 15 8 - 25
16 - 23 26 - 40
24 - 31 41 - 60
32 - 47 61 - 80
48 - 58 81 - 100
REGOLAZIONE
H 1 NIENTE SALE
H 2
H 3
H 4
H 5
Richiedere le informazioni relative al grado di durezza dell'acqua
all'azienda idrica erogatrice.

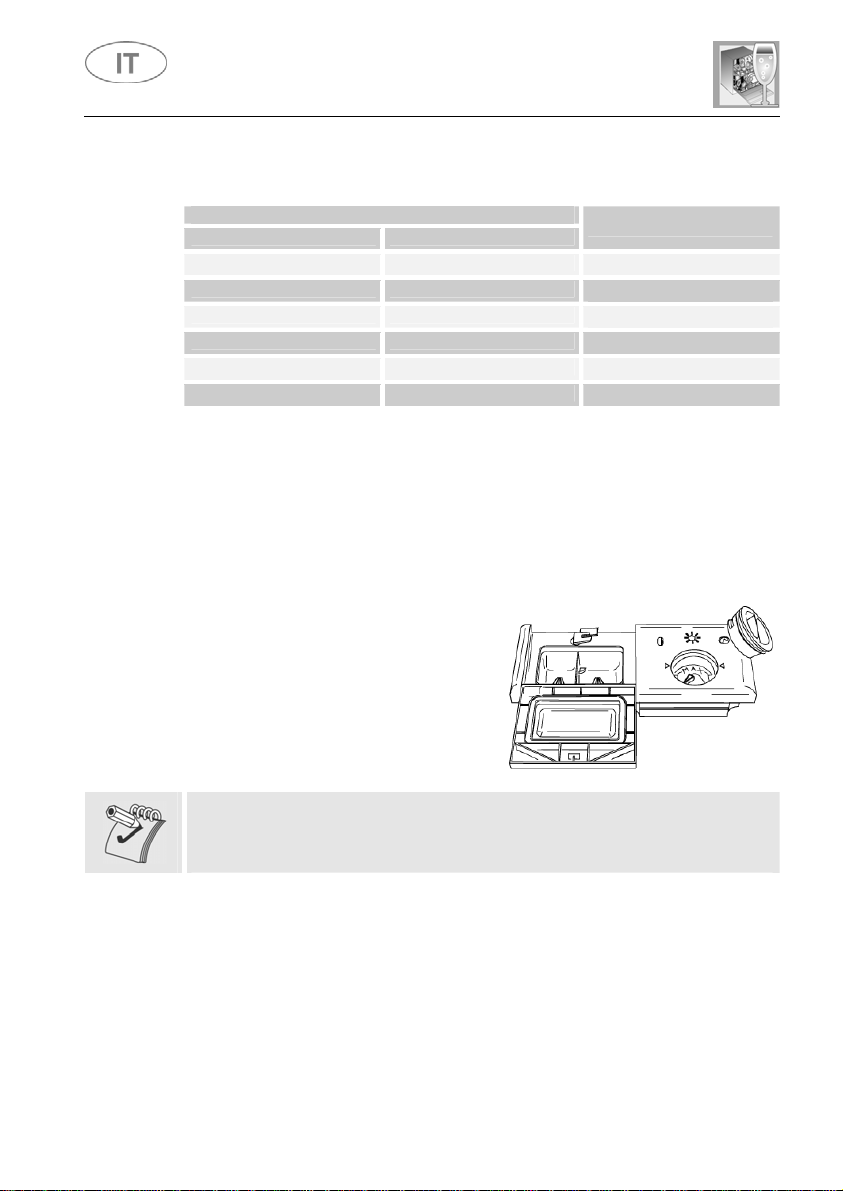

4.2 Uso del distributore di brillantante e detersivo
Il distributore di detersivo ed il
dosatore di brillantante si trovano
nella parte interna dello sportello: a
sinistra il distributore e a destra il
dosatore.
H 1
20
Ad esclusione del programma AMMOLLO, prima di ogni lavaggio andrà
immessa nel distributore la dose adeguata di detersivo. Il brillantante
per il risciacquo andrà invece aggiunto soltanto secondo il fabbisogno.
Page 23
Istruzioni per l'utente
AGGIUNTA DEL BRILLANTANTE PER IL RISCIACQUO
Il brillantante accelera l'asciugatura delle stovigl ie
ed impedisce la formazione di macchie e depositi
calcarei; viene aggiunto automaticamente
all'acqua durante l'ultimo risciacquo, dal ser batoi o
che si trova sul lato interno della porta.
Per aggiungere il brillantante:
• Aprire la porta;
• ruotare il coperchio del serbatoio di ¼ di giro in senso antiorario ed
estrarlo.
• Introdurre il brillantante fino a riempire il contenitore (140 c.c. circa).
L’indicatore ottico posto a fianco del tappo deve oscurarsi
completamente. Aggiungere nuovamente il brillantante quando
l’indicatore ottico diventa chiaro o si illumina la s pia di segnalazione
mancanza di brillantante.
• Rimettere il coperchio e ruotarlo in senso orario.
• Pulire con un panno il brillantante fuoriuscito, in quanto potrebbe
provocare schiuma.
REGOLAZIONE DEL DOSAGGIO DEL BRILLANTANTE
La lavastoviglie esce dalla fabbrica con la regolazione media. E’
comunque possibile regolare il dosaggio ruotando il selettore presente
nel dosatore sulla posizione necessaria, la dose sarà proporzio nale alla
posizione del selettore.
• Per accedere alla regolazione d el dosaggio è necessario ruotare il
tappo del serbatoio di ¼ di giro in senso antiorario ed estrarlo.
• Ruotare quindi con un cacciavite il selettore del dosaggio nella
posizione desiderata.
• Rimettere il tappo ruotandolo in senso orario.
• La dose di brillantante andrà aumentata qualora le stoviglie lavate
risultassero opache o dovessero presentare macchie circolari.
• Se le stoviglie risultassero invece appiccicose o dovessero
presentare striature biancastre, occorrerà ridurre la dose di
brillantante.
21
Page 24
Istruzioni per l'utente
CARICAMENTO DEL DETERSIVO
Per aprire il coperchio del distributore di detersivo
premere leggermente il pulsante P. Introdurre il
detersivo e richiudere con cura il coperchio.
Durante il lavaggio il distributore verrà aperto
automaticamente.
• Quando si seleziona un programma con prelavaggio caldo (leggere la
tabella programmi), introdurre una quantità supplementare di
detersivo nella cavità G/H (secondo i modelli).
• Usare esclusivamente detersivi specifici per lavastoviglie. L ’uso di
detersivi di buona qualità è importante per ottenere ottimi risultati di
lavaggio.
• Conservare le confezioni di detersivo ben c hiuse in luogo asciutto,
per impedire la formazione di grumi che comprometterebbero i
risultati di lavaggio. Dopo aperte, le co nfezioni non devono essere
conservate troppo a lungo, il detersivo perde di efficacia.
• Non usare detersivi per lavare i piatti a mano perché producono
molta schiuma e possono compromettere il funzionamento della
lavastoviglie.
• Dosare correttamente la quantità di detersivo. Una insufficiente
quantità di detersivo causa una incompleta eliminazione dello
sporco, mentre una quantità eccessiva non aumenta l’efficacia del
lavaggio, ma rappresenta soltanto uno spreco.
22
Page 25
Istruzioni per l'utente
• In commercio esistono diversi tipi di detersiv i liquidi e i n polvere che
si differenziano per la loro composizione chimica e possono
contenere fosfati, oppure esserne privi ma dotati di enzimi
naturali.
- I detersivi con fosfati agiscono maggiormente sui grassi e sugli
amidi oltre i 60°C.
- I detersiv i enzimatici esplicano invece la lo ro forza pulente anche
a basse temperature (da 40 a 55°C) e sono più facilmente
biodegradabili. Tali detersivi consentono d i raggiungere, a basse
temperature, gli stessi risultati di lavaggio che potrebbero essere
ottenuti soltanto con programmi a 65°C.
Per la tutela dell'ambiente consigliamo l'impiego di deters ivi senza
fosfati o cloro.
• Sul mercato esistono anche detersivi in pasti glie che dich iarano no n
necessario l’uso del sale o brillantante. Tali detersivi in alcuni casi
potrebbero non essere efficaci, soprattutto se utilizzati con cicli brevi
e/o con basse temperature di lavaggio.
Nel caso in cui si verificassero problemi di prestazioni (es. deposito
di una patina bianca sulla vasca o sulle stoviglie, bassi risultati di
asciugatura, residui sulle stoviglie a fine lavaggio) si consiglia di
riprendere l’uso di prodotti tradizionali (sale in grani, detersivo in
polvere, brillantante liquido).
Si avvisa comunque che, ritornando all’utilizzo di sale di tipo
tradizionale saranno necessari alcuni cicli prima che l’impianto
ritorni in piena efficienza; sarà quindi possibile trovare tracce di
patina bianca sulla vasca e le stoviglie. Se il problema dovesse
persistere troppo a lungo contattare il Servizio Assistenza Clienti.
• Quando si utilizza il detersivo in pastiglie (si ricorda che noi
consigliamo di usare tre prodotti separati: detersivo, sale e
brillantante) le tavolette dovrebbero essere posizionate nel cesti no
portaposate. Il distributore è concepito per utilizzare detersivo in
polvere o liquido, lo sportellino non si apre completame nte durante il
ciclo di lavaggio, pertanto una tavoletta non viene rilasciata (sciolta)
completamente; questo potrebbe provocare:
- quantità insufficiente di detersivo rilasciato durante il ciclo con
scarsi risultati di lavaggio;
- il deters ivo si compatta nel distributore e viene rilasciato durante il
ciclo di risciaquo finale.
L’introduzione di detersivo, anche liquido, nel serbatoio del
brillantante, provocherà il danneggiamento della lavastoviglie.
23
Page 26
Istruzioni per l'utente
4.3 Avvertenze e consigli generali
Prima di procedere al primo lavaggio con la lavastov iglie è opportuno
leggere i seguenti suggerimenti riguardanti la natura delle stovigli e da
lavare e la loro sistemazione.
Generalmente non sussistono limitazioni per il lavag gio delle stoviglie
d’uso domestico, ma in alcuni casi si dovrà tenere conto delle loro
caratteristiche.
Prima di posizionare le stoviglie nei cesti è necessario:
• Eliminare i resti di cibo più grossi, es. ossa, lische, che potrebbero
oltre che intasare il filtro, provocare danni alla pompa di lavaggio;
• Mettere a mollo le pentole o le padelle che presentano sul fond o
residui bruciati di cibo in modo tale che i residui si stacchino più
facilmente; quindi collocarle nel CESTO INFERIORE.
Prelevare le stoviglie sotto l’acqua corrente prima di c aricarle nei cesti
rappresenta un inutile spreco di acqua.
Una corretta sistemazione delle stoviglie assicura buoni risultati di
lavaggio.
ATTENZIONE!
• Assicurarsi che le stoviglie siano ben ferme e non possano
ribaltarsi e che non ostacolino la rotazione degli irror atori durante il
funzionamento;
• Non introdurre oggetti molto piccoli nei cesti; caden do potrebbero
bloccare gli irroratori o la pompa di lavaggio;
• I recipienti come tazze, ciotole, bicch ieri e pentole vanno sempre
rivolti con l’apertura verso il basso e con le cavità oblique, per
consentire lo scolo dell’acqua;
• Non disporre le stoviglie le une nelle altre o che si coprano a
vicenda;
• Non disporre i bicchieri troppo vicini tra di loro perché toccandosi
potrebbero rompersi o potrebbero rimanervi delle macchie.
ASSICURARSI che le stoviglie siano idonee al lavaggio in
lavastoviglie.
24
Page 27
Istruzioni per l'utente
Stoviglie non idonee al lavaggio in lavastoviglie:
• Pentole e stoviglie in legno: si possono rovinare a causa delle
alte temperature di lavaggio;
• Oggetti d’artigianato: sono raramente adatti al lavaggio in
lavastoviglie. Le temperature relativamente alte dell’acqua e i
detersivi usati possono danneggiarli;
• Stoviglie in plastica: le stoviglie di plastica resistenti al calore
vanno lavate nel cesto superiore;
• Stoviglie ed oggetti in rame, stagno, zinco ed ottone: tendono a
macchiarsi;
• Stoviglie in alluminio: le stoviglie in alluminio anodizzato p ossono
scolorire;
• Argenteria: le stoviglie in argento possono macchiarsi;
• Vetro e cristallo: in genere oggetti in vetro e cristallo possono
essere lavati in lavastoviglie. Tuttavia esistono alcuni tipi di vetro e
cristallo che dopo molti lavaggi possono div entare opachi e perdere
la loro trasparenza; per questo tipo di materiali consigliamo di
utilizzare sempre il programma meno aggressivo presente nella
tabella programmi;
• Stoviglie con decorazioni: gli oggetti decorati che si trovano in
commercio hanno in genere una buona resistenza ai lavaggi in
lavastoviglie anche se può succedere che, dopo frequenti lavaggi, i
colori impallidiscano. In caso di dubbio sulla resistenza dei colori è
opportuno lavare pochi pezzi alla volta per circa un mese.
25
Page 28
4.4 Uso dei cestelli
Istruzioni per l'utente
La lavastoviglie ha una capacità di 13 coperti, incluse le stoviglie per
servire.
CESTELLO INFERIORE
Il cestello inferiore riceve l'azione dell'irroratore inferiore alla massima
intensità, andrà quindi destinato al contenimento delle stoviglie più
"difficili" e maggiormente sporche.
Sono consentite tutte le combinazioni e
varietà di carico, purché si abbia cura di
disporre le stoviglie, le pentole e i tegami in
modo tale che tutte le superfici sporche siano
esposte ai getti d'acqua provenienti dal basso.
Con supporti fissi
Per sfruttare al massimo lo spazio nel
cestello, quando vengono caricate stoviglie di
grandi dimensioni, alcuni modelli sono dotati
di supporti per piatti ribaltabili in 2 o 4 settori.
26
Con supporti ribaltabili

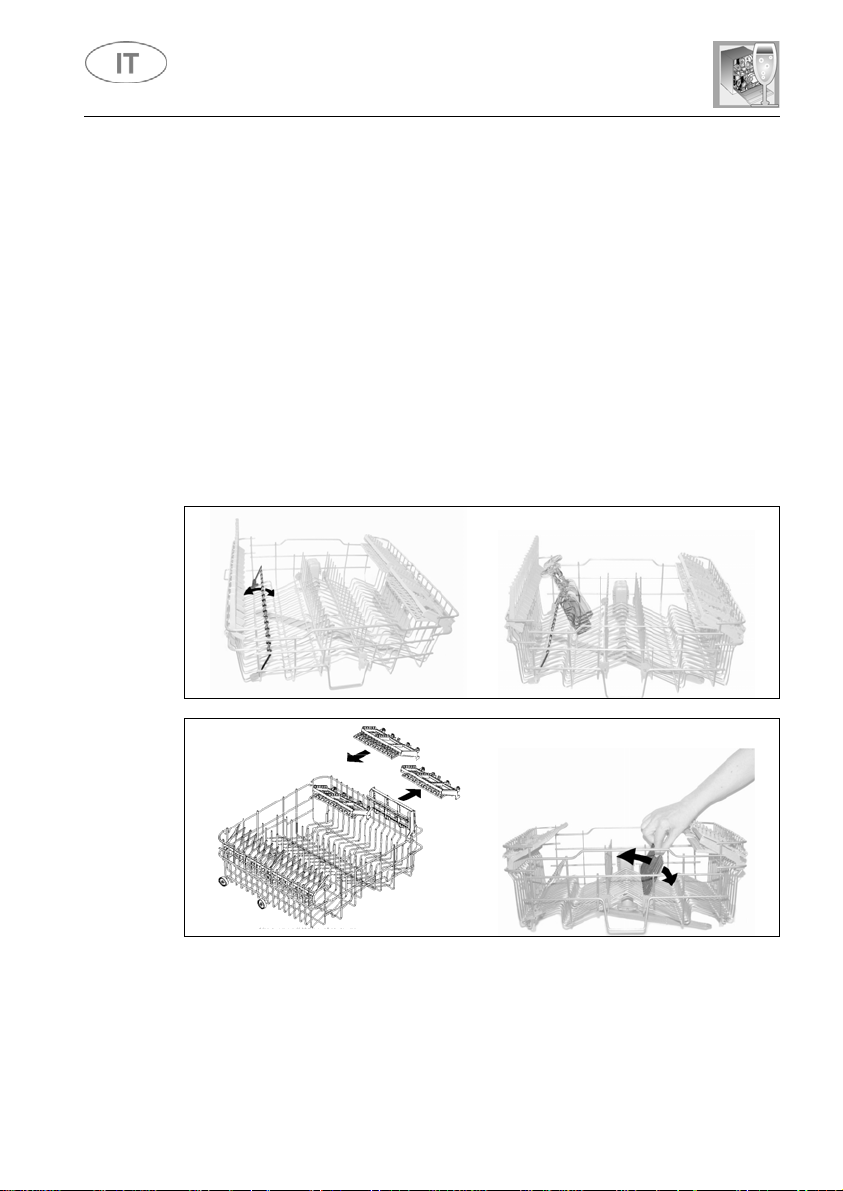

INSERTI CESTO INFERIORE
Alcuni modelli sono equipaggiati di inserti cesto inferiore utili a migli orare
l’asciugatura dei piatti. Gli inserti si trovano nel sacchetto accessori, per
utilizzarli è sufficiente infilarli nelle apposite sedi come indicato in figur a.
Page 29
Istruzioni per l'utente
CARICAMENTO DEL CESTELLO INFERIORE
Sistemare con cura e verticalmente i piatti piani, fondi, da dessert e da
portata. Le pentole, i tegami e i relativi coperchi vanno collocati
capovolti. Sistemare i piatti fondi e da dessert avendo cura che rimanga
sempre uno spazio tra essi.

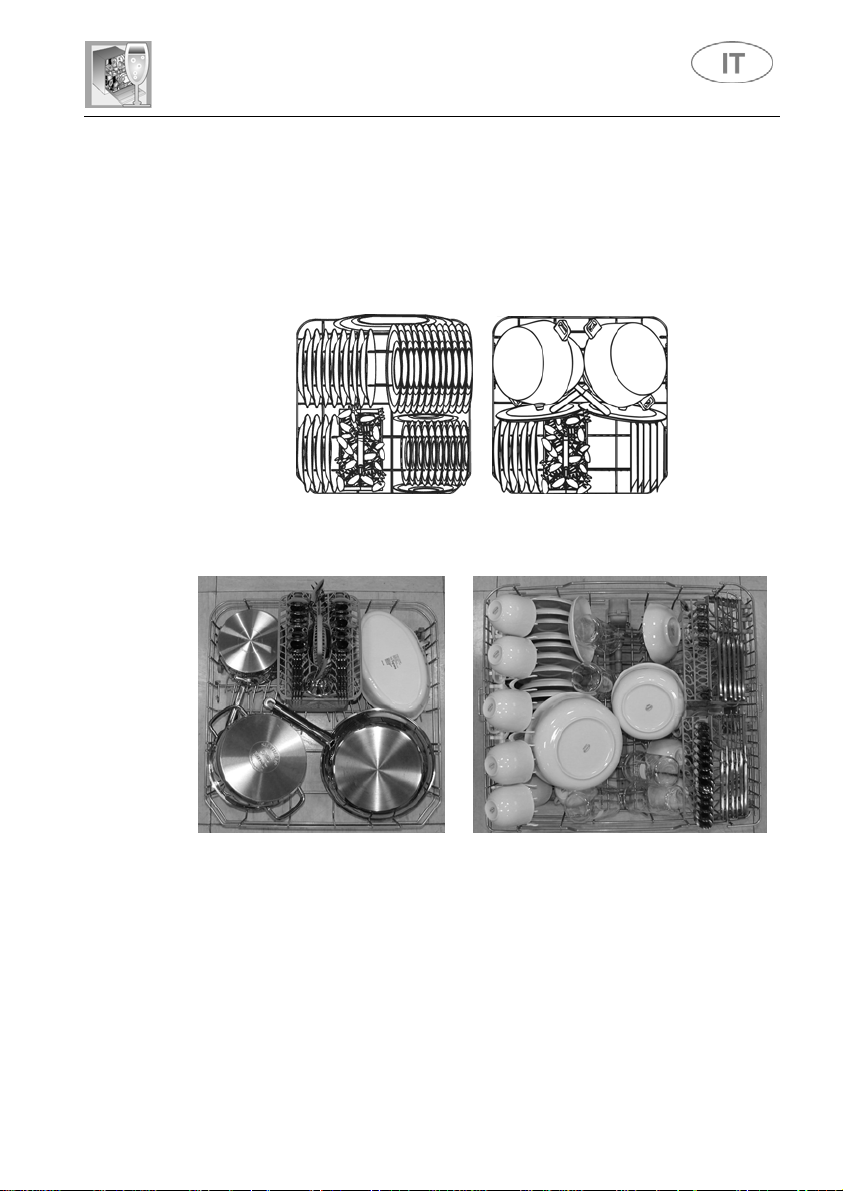

Esempi di caricamento:
Esempi di caricamento con sporco intensivo
27
Page 30
Istruzioni per l'utente
CESTINO PORTAPOSATE
Il cestino è munito di inserti posate asportabili, nelle quali vanno
posizionate le posate in modo che rimangano sufficientemente
distanziate per consentire un ottimale passaggio dell’acqua. Gli inserti
ed il coperchietto centrale si trovano nel sacchetto accessori. Il
coperchietto centrale ha solamente funzione di copertura.
Gli inserti possono essere staccati ed utilizzati separatamente.
Le posate dovrebbero essere disposte ne l cestello in modo omogene o,
con il manico rivolto verso il basso e facendo particolare attenzione a
non ferirsi con le lame dei coltelli. E’ destina to a contenere le posate di
ogni genere, escluse quelle di lunghezza tale da interferire con
l’irroratore superiore. Mestoli, cucchiai in legno e coltelli da cucina
possono essere sistemati nel cestello superiore, facendo attenzione
che la punta dei coltelli non sporga dal cestello.
28
Il cestino scorre in senso trasversale e può essere posizionato in
qualsiasi punto consentendo un ottimale sfruttamento dello spazio nel
cesto inferiore.
Page 31
Istruzioni per l'utente
CESTELLO SUPERIORE
E' consigliabile caricare il cestello superiore con stoviglie piccole o di
media grandezza, ad esempio, bicchieri, piatti piccoli, tazzine da caffè o
tè, scodelle basse ed oggetti leggeri in plastica ma resistenti al calore.
Qualora il cestello superiore venisse utilizzato nel la posizione più bass a,
potrà essere caricato anche con piatti di servizio, purché siano poco
sporchi.
CARICAMENTO DEL CESTELLO SUPERIORE
Caricare i piatti rivolti in avanti; tazze e recip ienti cavi andranno sempre
collocati con l'apertura rivolta verso il basso. Il lato s inistro del cestello
potrà essere caricato con tazze e bicchieri disposti su due piani. Al
centro si possono sistemare piatti e piattini infilandol i verticalmente negli
appositi supporti.
Esempi di caricamento:
29
Page 32
Istruzioni per l'utente
Secondo i modelli il cesto può essere dotato di alcuni o tutti i seguenti
accessori:
- Supporti per tazze od oggetti lunghi (mestoli, cuchiai…), a
sinistra, possono essere sollevati in posizione verticale se
inutilizzati;
- Supporto per bicchieri a gambo lungo (glass holder), sulla
sinistra; per utilizzarlo è sufficiente sollevarlo e bloccarlo negli
appositi agganci;
- Griglie posate, sulla destra, destinate a contenere coltelli e
cucchiaini; per il posizionamento di questi ultimi è necessario
estrarre il supporto scorrevole. Le griglie possono essere
sollevate in posizione verticale se inutilizzate;
- Supporti centrali fissi o mobili. I supporti mobili possono essere
bloccati in verticale, appoggiati sul fondo del cesto se
inutilizzati, oppure disposti in posizione intermedia, secondo le
esigenze.
30
Page 33
Istruzioni per l'utente
REGOLAZIONE DEL CESTO SUPERIORE
Il cesto superiore è regolabile in altezza per consentire il
posizionamento, nel cesto inferiore, di piatti o stoviglie di grosse
dimensioni. La regolazione può essere di tipo A o B, secondo il modello
di lavastoviglie acquistato.

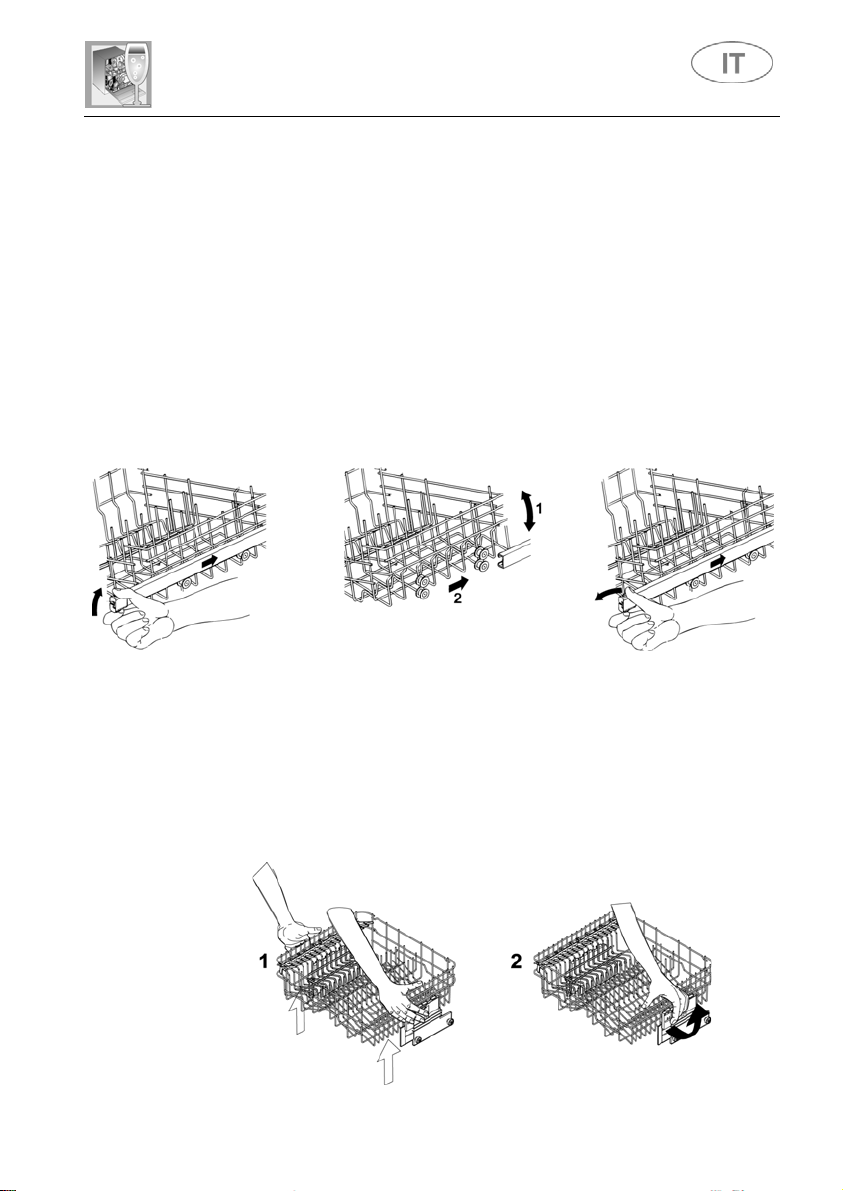

Versione A: ad estrazione regolabile su due posizioni.
• Estrarre entrambe le guide cestello.
• Togliere i fermi, sganciandoli come indicato in figura.
• Estrarre il cestello.
• Inserire nella guida la coppia di ruote superiore o inferiore, second o
la regolazione desiderata.
• Riposizionare i fermi nella posizione originale.
Lato sinistro e destro del cestello devono essere posizionati sempre
alla stessa altezza.
Versione B: regolabile su tre posizioni su entrambi i lati.
I lati del cestello devono essere posizionati sempre alla stessa
altezza.
• Sollevare il cesto tirando dal bordo superiore (1), fino al primo o
secondo scatto secondo l'altezza desiderata.
• Abbassare il cesto dopo averlo sbloccato, tirando la leva di sblocco (2).
La regolazione è possibile anche con il cestello carico, in questo caso
quando lo si abbassa è preferibile trattenerlo con una mano per evitare
colpi alle stoviglie.
31
Page 34
5. Pulizia e manutenzione
Istruzioni per l'utente
Prima di effettuare la manutenzione dell'apparecchio, staccare la
spina o togliere tensione tramite il dispositivo di interruzione
onnipolare.
5.1 Avvertenze e consigli generali
Evitare l'utilizzo di detergenti abrasivi o acidi.
Le superfici esterne e la c ontroporta de lla lavastov iglie andr anno pulite ad
intervalli regolari con uno straccio morbido inumidito o con un normale
detergente per superfici verniciate. Le guarnizioni di tenuta dello sportello
andranno pulite con una spugna inumidita. Periodicamente (una o due
volte all’anno) è bene pulire la vasca e le guarnizioni dalla sporcizia che vi
si può depositare utilizzando un panno morbido e dell’acqua.
PULIZIA DEL FILTRO DI ENTRATA ACQUA
Il filtro di entrata acqua A posto all'uscita del rubinetto necessita
periodicamente di essere pulito. Dopo aver chiuso il rubinetto di
erogazione, svitare l'estremità del tubo di carico acqua, togli ere il filtro A
e pulirlo delicatamente sotto un getto d'acqu a corrente. Rei nserire il filtro
A nella propria sede e riavvitare accuratamente il tubo di carico acqua.
PULIZIA DEGLI IRRORATORI
Gli irroratori sono facilmente asportabili per consentire la periodica pulizia
degli ugelli e prevenire possibili otturazioni. Lavarli sotto un getto d'acqua e
reinserirli accuratamente nelle proprie sedi, verificando che il loro
movimento circolare non venga in a lcun modo impe dito.
• Per asportare l'irroratore superiore occorre svitare la ghiera di ritegno R.
• Per asportare l'irroratore inferiore occorre semplicemente sollevarlo
verso l'alto, tirando dalla parte centrale.
• Per estrarre l'irroratore orbitale occorre afferrare il braccio più lungo e
sollevare verso l'alto l'orbitale. Lavare i bracci sotto un getto d'acqua
corrente e reinserirli accuratamente nella propria sede. A rimontaggio
avvenuto verificare che i bracci girino liberamente. In caso contrario
verificare che siano stati montati correttamente.
ORBITALE
32
Page 35
Istruzioni per l'utente

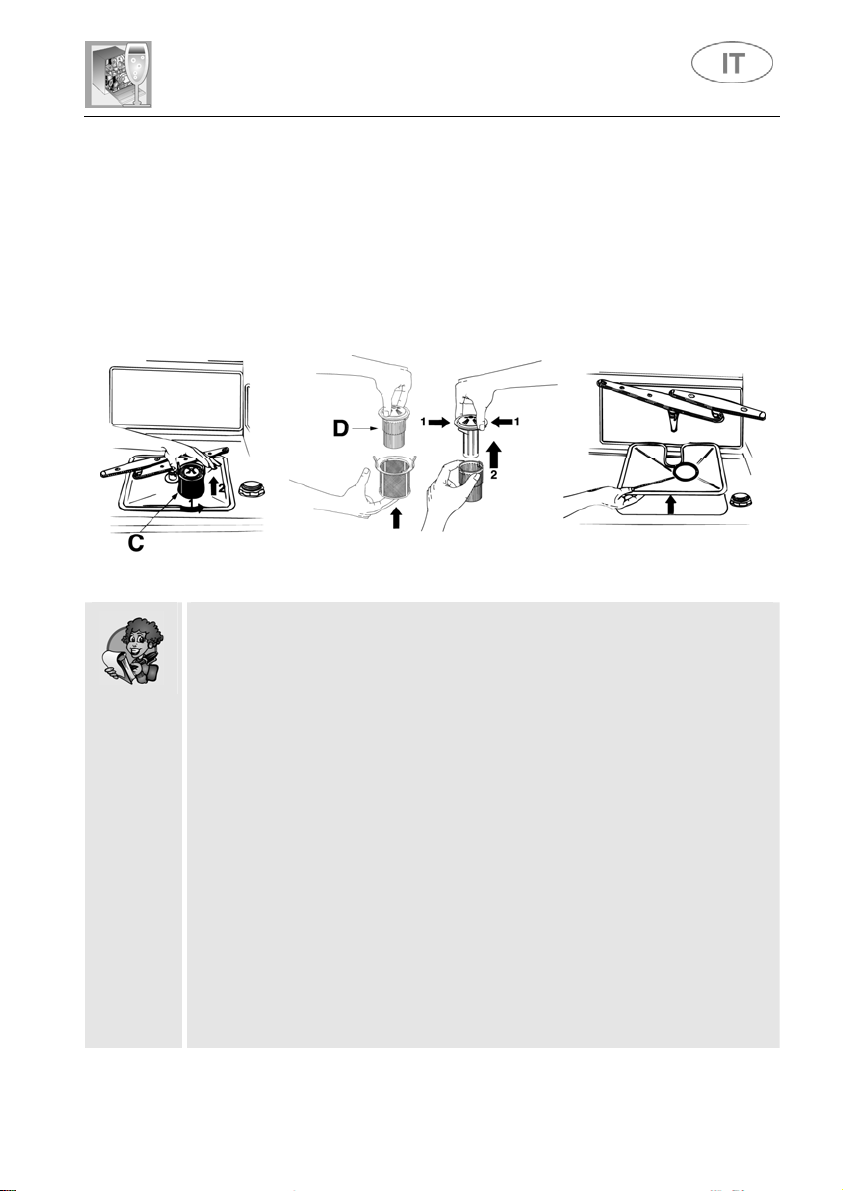

PULIZIA DEL GRUPPO FILTRANTE
• E' opportuno procedere periodicamente all'ispezione del filtro
centrale C e, se necessar io, pulirlo. Per estrarlo occorre afferrare le
linguette, ruotare in senso antiorario e sollevare verso l'alto;
• spingere da sotto il filtro centrale D per estrarlo dal micro filtro;
• separare le due parti che compongono il filtro in plastica premendo il
corpo del filtro nella zona indicata dalle frecce;
• togliere il filtro centrale sollevandolo.
AVVERTENZE E CONSIGLI PER UNA BUONA MANUTENZIONE:
• I filtri vanno puliti in acqua corrente con una spazzola dura.
• Fare attenzione, quando si rimuove il filtro, che sullo stesso non vi
siano residui di cibo. Eventuali residui, cadendo nel pozzetto di
lavaggio, potrebbero bloccare alcuni componenti idraulici, oppure
ostruire gli ugelli degli irroratori.
• È indispensabile pulire attentamente i filt ri e secondo le indicazioni
sopra indicate: la lavastoviglie non può funzionare se i filtri sono
otturati.
• Ricollocare accuratamente i filtri nella propria sede, al fine di
evitare danni alla pompa d i lavaggio.
SE LA LAVASTOVIGLIE RIMANE A LUNGO INUTILIZZATA:
• Effettuare il programma di ammollo per due volte consecutivamente.
• Staccare la spina dalla presa di corrente.
• Lasciare leggermente aperto lo sportello, in modo tale da impedire la
formazione di cattivi odori all’interno della vasca di lavag gio.
• Riempire il dosatore di brillantante per il risciacquo.
• Chiudere il rubinetto dell’acqua.
33
Page 36
Istruzioni per l'utente
PRIMA DI RIUTILIZZARE LA LAVASTOVIGLIE DOPO UNA LUNGA
SOSTA:
• Controllare che nella tubazione non siano depositati fanghiglia o
ruggine, in tal caso, lasciare scorrere l'acqua dal rubinetto di
alimentazione per alcuni minuti.
• Reinserire la spina alla presa di corrente.
• Riallacciare il tubo flessibile di alimentazione acqua e riaprire il
rubinetto.
ELIMINAZIONE DI PICCOLI INCONVENIENTI
In alcuni casi è possibile eliminare personalmente eventuali piccoli
inconvenienti con l’aiuto delle seguenti istruzioni:
Se il programma non si avvia verificare che:
• la lavastoviglie sia allacciata alla rete elettrica;
• l’erogazione di energia elettrica non sia stata interrotta;
• il rubinetto dell’acqua sia aperto;
• la porta della lavastoviglie sia stata chiusa correttamente.
Se nella lavastoviglie ristagna acqua verificare che:
• il tubo di scarico non sia piegato;
• il sifone dello scarico non sia otturato;
• i filtri della lavastoviglie non siano intasati.
Se le stoviglie non risultano pulite verificare che:
• sia stato introdotto detersivo ed in quantità adeguata;
• vi sia sale rigenerante nell’apposito serbatoio;
• le stoviglie siano state disposte correttamente;
• il programma selezionato fosse adatto al tipo e grado di sporco delle
stoviglie;
• tutti i filtri siano puliti ed inseriti correttamente nelle loro sedi;
• i fori di uscita dell’acqua dagli irroratori non siano intasati;
• qualche oggetto non abbia bloccato la rotazione degli irroratori.
34
Page 37
Istruzioni per l'utente
Se le stoviglie non si asciugano o rimangono opache verificare che:
• vi sia brillantante nell’apposito contenitore;
• la regolazione dell’erogazione dello stesso sia corretta;
• il detersivo utilizzato sia di buona qualità e non abbia perso le sue
caratteristiche (per.es. per scorretta conservazione, a scatola
aperta).
Se le stoviglie presentano striature, macchie … verificare che:
• la regolazione del dosaggio del brillantante n on sia eccessiva.
Se in vasca sono visibili tracce di ruggine:
• la vasca è in acciaio resistente alla corrosione, pertanto eventuali
macchie di ruggine sono dovute ad elementi esterni (pezzetti di
ruggine che provengono dalle condutture dell’acqua, da pentole,
posate ecc.). Per eliminare queste macchie in commercio es istono
prodotti specifici.
• verificare di utilizzare le giuste dosi di detersivo. Alcuni detersivi
possono essere più corrosivi di altri.
• verificare che il tappo del serbatoio del sale sia ben chiuso e la
regolazione dell’impianto addolcitore dell’acqua sia corretta.
Se dopo la messa in opera delle istruzioni sopra esposte le anomalie di
funzionamento dovessero persistere, occorrerà interpellare il centro di
assistenza tecnico autorizzato più vicino.
ATTENZIONE: gli interventi effettuati sull'apparecchio da personale
non autorizzato non sono coperti dalla garanzia e sono a carico
dell'utente.
35
Page 38
Istruzioni per l'utente
6. Rimedi alle anomalie di funzionamento
La lavastoviglie è dotata di un sistema di autodiagnosi in grado di
rilevare e segnalare una serie predefinita di possibili malfunzionamenti.
TABELLA DELLE ANOMALIE RILEVATE DAL SISTEMA DI AUTODIAGNOSI
ANOMALIA DESCRIZIONE
Er 01
E' intervenuto il sistema antiallagamento (ove presente).
36
Er 02
Er 03
Er 04
Er 05
Er 06
Er 07
Er 08
Er 09
E' intervenuto il sistema che limita il livello d'acqua nella lavasto viglie.
La lavastoviglie non è in grado di riscaldare l’acqua
Sonda temperatura scollegata
La lavastoviglie non è in grado di caricare acqua.
La lavastoviglie non riesce a scaricare l’acqua dalla vasca.
La lavastoviglie non è in grado di misurare in modo preciso la quantità di
acqua caricata.
Anomalia nel sistema di distribuzione dell’acqua ai cestelli.
Anomalia nel sistema di carico dell’acqua.
• Gli allarmi E1, E2, E3, E4, E8, E9 provocano la “forzatura” a fine
ciclo del programma in corso.
• Gli allarmi E5, E6 interrompono il program ma in corso e una volta
risolta la causa, riprendono l’esecuzione del programma.
• L’allarme E7 viene visualizzato alla fine del ciclo che viene
comunque portato a termine dato che non viene pregiudicato il
funzionamento della lavastoviglie.
Per “azzerare” un allarme è necessario:
• aprire o chiudere la porta oppure spegnere e riaccendere la
macchina. A questo punto è possibile programmare nuova mente la
lavastoviglie.
Nel caso in cui l'anomalia dovesse persistere, occorrerà interpellare il
Centro di Assistenza Tecnica autorizzato.
Page 39
Istruzioni per l'utente
DATI TECNICI
Larghezza
Profondità misurata al filo
esterno del pannello comandi
Altezza (secondo i modelli)
Capacità
Pressione acqua di alimentazione
Dati elettrici
597 ÷ 599 mm
Libera installazione: 600 mm
Integrabili: 570 mm
Libera installazione: da 850 mm a 870 mm
da 890 mm a 910 mm
Integrabili: da 820 mm a 870 mm
da 860 mm a 910 mm
13 coperti standard
min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bar)
Vedere targhetta caratteristiche
37
Loading...
