NOTICE D’UTILISATION

GUIDE À L’UTILISATION DU LAVE-VAISSELLE

ET AUX PROGRAMMES DE LAVAGE

Index

1. Description des commandes ______________________________ 2

2. Utilisation ____________________________________________ 13

3. Nettoyage et maintenance _______________________________ 25

4. Dépannage ___________________________________________ 30

Nous vous remercions d’avoir choisi notre produit.
Nous vous conseillons de lire attentivement toutes les instructions de ce
manuel afin de connaître les conditions les plus appropriées pour une
utilisation correcte et sûre de votre lave-vaisselle.
Les conseils de lavage ci-après assureront le bon fonctionnement de
votre lave-vaisselle à long terme.

INSTRUCTIONS D’UTILISATION : elles donnent les conseils
d'utilisation, la description des commandes et les indications pour
nettoyer et entretenir l'appareil.

1

Instructions pour l'utilisateur

1. Description

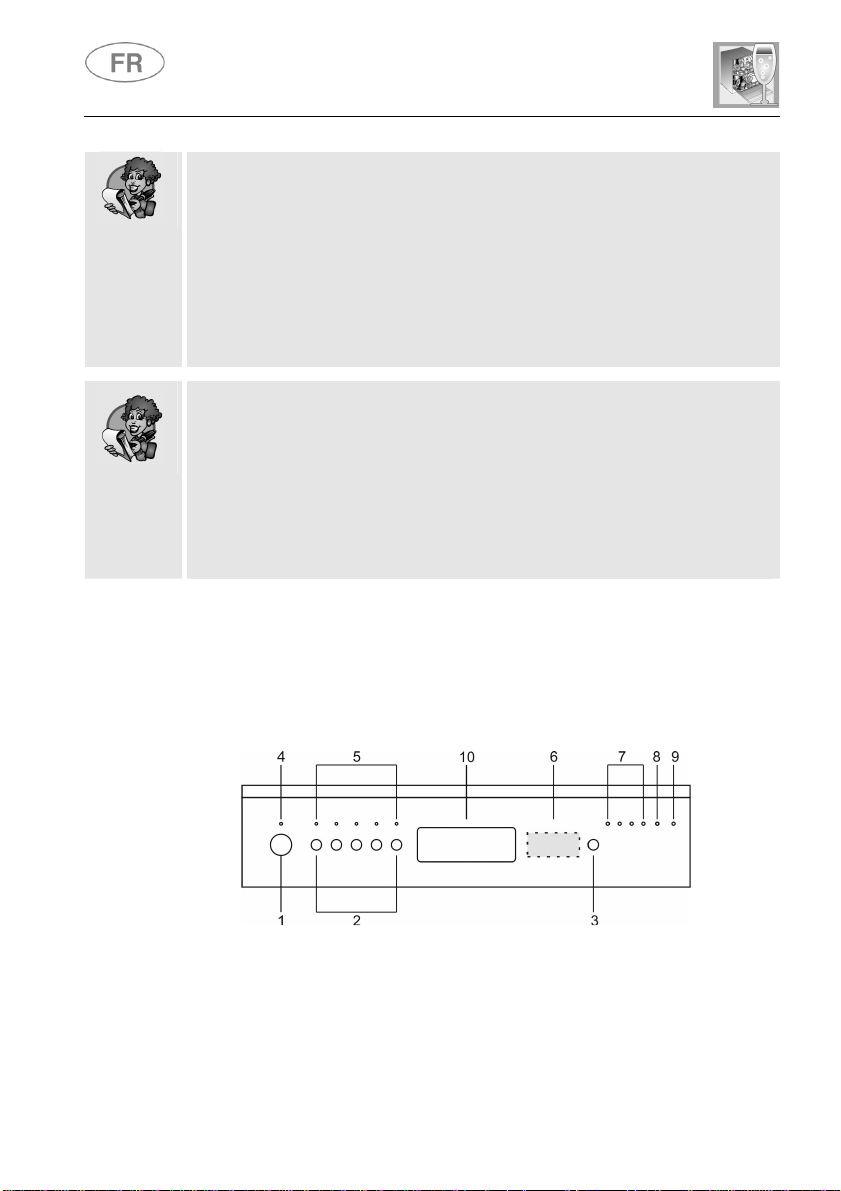

1.1 Le bandeau de commandes supérieur

Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur le
bandeau de commandes frontal. La programmation et le choix des options
n’est possible qu’avec la porte fermée.

Le bandeau représenté est fourni à titre indicatif, la forme des voyants et
des boutons peut varier en fonction du modèle.

1 TOUCHE ON/OFF
2 TOUCHES SÉLECTION PROGRAMMES (P1...P5)
3 TOUCHE MARCHE/ARRÊT
4 VOYANT ON/OFF
5 VOYANTS PROGRAMMES
6 OPTIONS (présentes sur certains modèles uniquement)
7 VOYANTS PHASES/PROGRAMME
8 VOYANT MANQUE DE SEL (seulement sur certains modèles)

VOYANT MANQUE DE PRODUIT DE RINÇAGE

9

(seulement sur certains modèles)

10 POIGNÉE ENCASTRÉE POUR OUVERTURE PORTE

2

Instructions pour l'utilisateur

TABLEAU DES PROGRAMMES

INDICATEUR DE PROGRAMME EN COURS (seulement

sur certains

<< OPTIONS (6)>>

Dans cette partie, selon le modèle, vous trouverez l’afficheur et une ou
plusieurs des options suivantes, identifiées par des symboles et
expliquées en détails ci-après.
Toutes les options à l’exception de « Flexi Tabs» sont désactivées à la
fin du cycle de lavage. Pour désactiver l’option Flexi Tabs, appuyez
sur le bouton (le voyant s’éteint).

Flexi Tabs

Option indiquée pour les détergents multifonctions en
pastilles.

HYCLEAN

Optimise la réduction des bactéries en allongeant le dernier
cycle de rinçage à l’eau chaude.

DÉPART DIFFÉRÉ

Permet de retarder le départ du programme de 9, 12 ou 24
heures, selon les modèles.

Le manuel pourrait comporter le tableau des programmes de plusieurs
modèles. Les symboles du tableau permettent d’identifier les programmes
présents sur votre lave-vaisselle.

modèles)
Pendant le déroulement du programme, une lumière clignotante est

projetée au sol, sous le coin inférieur droit de la porte.
A la fin du programme, la lumière s’éteint pour diminuer la
consommation en stand-by.

3

TABLEAU DES PROGRAMMES

Instructions pour l'utilisateur

PROGRAMME

NUMERO ET

SYMBOLE

1 TREMPAGE

CHARGE VASSELLE ET

Casseroles et vaisselle en

attente de completér la

COUVERTS

DÉROULEMENT

PROGRAMMES

Prélavage à froid

DURÉE

MINUTES

(1)

9 5 0,02

CONSOMMATION

EAU

LITRES

ÉNERGIE

KWh (1)

charge

2 CRISTAUX

3 ECO (*)

EN 50242

4 DEMI CHARGE

5 SUPER

Cristaux, porcelaines et

vaisselle variée, peu

sales.

Vaisselle normalement

sale, même avec des

résidus secs

Charge réduite de

vaisselle normalement

sale, lavée

immédiatement après

usage

Casseroles et vaisselle
très sales, même avec

des résidus secs

Lavage à 45°C
Rinçage à froid
Rinçage à 70°C
Séchage

Prélavage à froid
Lavage à 45°C
Rinçage à 65°C
Séchage

Lavage à 65°C
Rinçage à froid
Rinçage à 70°C
Séchage

Prélavage chaud
Lavage à 70°C
Rinçage à froid (2)
Rinçage à 70°C
Séchage

59

**

70

105

12 0,90

** **

13 1,15

15 1,50

IMPORTANT : lire le tableau « REMARQUES ET RÉFÉRENCES » aux pages
suivantes.

Si la porte du lave-vaisselle est ouverte ou mal fermée, le cycle de
lavage ne se lance pas.

4

9

PROGRAMME

NUMERO ET

SYMBOLE

6 RAPIDE 27’

+

7 NORMAL

8 QUOTIDIEN

FORT et

RAPIDE

Instructions pour l'utilisateur

CHARGE VASSELLE ET

COUVERTS

Vaisselle peu sale lavée

tout de suite après son

utilisation

Vaisselle normalement

sale, même avec des

+

résidus secs

Vaisselle normalement

sale, lavée tout de suite

+

+

après sont utilisation.

Vaisselle variés,

normalement sale, sans

résidus secs

DÉROULEMENT

PROGRAMMES

Lavage à 38°C
Rinçage à 58°C

Lavage à 65°C
Rinçage à froid
Rinçage à 70°C
Séchage

Lavage à 65°C
Rinçage à froid
Rinçage à 70°C
Séchage

Lavage à 65°C
Rinçage à froid
Rinçage à 70°C

DURÉE

MINUTES

(1)

27

80 17 1,20

70

50 10 1,20

CONSOMMATION

EAU

LITRES

ÉNERGIE

KWh (1)

6,5 0,70

13 1,15

IMPORTANT : lire le tableau « REMARQUES ET RÉFÉRENCES » aux pages
suivantes.

Si la porte du lave-vaisselle est ouverte ou mal fermée, le cycle de
lavage ne se lance pas.

5

REMARQUES ET RÉFÉRENCES

uniquement

EN 50242

Instructions pour l'utilisateur

Effectuer le trempage
Les options ne peuvent pas être utilisées avec le programme trempage.

Programme standard conforme à la norme

*

** Voir feuille jointe

(1)

La consommation et la durée des programmes ont été mesurées selon la

en demi-charge.

.

norme EN 50242. Les valeurs peuvent varier en fonction de la température de
l’eau et de la température ambiante, du type et de la quantité de vaisselle.

(2) 1 ou 2 rinçages froids selon le modèle.

RÉFÉRENCES à l’ÉTIQUETAGE ÉNERGÉTIQUE jointes au lave-vaisselle :

- La consommation d’énergie annuelle est basée sur 280 cycles de lavage
standard avec alimentation en eau froide et sur la consommation des
modes à faible puissance. La consommation réelle d’énergie dépend des
conditions d’utilisation de l’appareil.

- La consommation d’eau est basée sur 280 cycles de lavage standard. La
consommation réelle d’eau dépend des conditions d’utilisation de l’appareil.

- Les informations se rapportent au programme STANDARD EN 50242
(figurant dans le tableau des programmes), le plus efficace en termes de
consommation combinée d’énergie et d’eau. Le programme convient au
lavage d’une vaisselle normalement sale.

- Classe d’efficacité de séchage exprimée sur une échelle allant de « G »
(efficacité minimale) à « A » (efficacité maximale).

6

Instructions pour l'utilisateur

ALLUMAGE

PROGRAMMATION

SELÉCTION DU PROGRAMME

1.2 Programmes de lavage

Avant de lancer un programme de lavage, contrôler que :

• Le robinet de l'eau est ouvert.

• Le réservoir de l'adoucisseur sel contient du sel

régénérant.

• Le distributeur contient la bonne dose de détergent.

• Les paniers ont été bien chargés.

• Les bras d'aspersion tournent librement et que rien ne

les bloque.

• La porte du lave-vaisselle est bien fermée.

En appuyant sur la touche ON/OFF (1) le lave-vaisselle s’allume ainsi
que le voyant (4). Deux secondes environ après cette opértion, les
voyants PHASES/PROGRAMME (7) s’allument.

Dans ce modèle de lave-vaisselle toutes les opérations de
programmation s’effectuent uniquement avec la porte fermée. Avec la
porte ouverte les voyants PROGRAMMES (5) et les voyants
PHASES/PROGRAMME (7) restent éteints.

La seléction des programmes est
possible à l’aide des touches
correspondantes (2).

En appuyant sur la touche correspondant au programme désiré, le

voyant s’allume pour confirmer l'opération.
Pour l’exécution des quatre derniers programmes indiqués dans le
tableau, sélectionner le programme « principal » (P2, P3, P4, P5) puis le
programme trempage P1.

7

MARCHE DU PROGRAMME

FIN PROGRAMME

SÉLECTION

PROGRAMMES (2)

Instructions pour l'utilisateur

Pour mettre en marche le lave-vaisselle, presser la touche
MARCHE/ARRÊT (3) pendant quelques secondes, jusqu’à ce que le
voyant de la première phase du programme sélectionné commence à
clignoter (bip de confirmation).
Ce temps, qui se met à jour pendant le cycle, est “indicatif” étsnt donné
qu’il est influencé par les conditions de lavage telles que la quantité et le
type de vaisselle, la température d’entrée de l’eau, etc. Pour cette
raison, il est normal de voir des mises à jour au cours d’un programme
(augmentations ou diminutions de minutes) surtout dans les passages
d’une phase à l’autre (par exemple de lavage à rinçage).

Le déroulement du programme sera mis en évidence par les voyants
PHASES/PROGRAMME (8) qui donnent l'indication de l’état du cycle en
cours.

Le voyant de la phase en cours clignote,
tandis que les voyants relatifs aux phases
de lavage précédentes et suivantes
restent allumés.

A: Prélavage
B: Lavage
C: Rinçage
D: Séchage

N.B. pendant le déroulement de
programmes qui ne prévoient pas le
prélavage, la premier voyant
PHASES/PROGRAMME (7) reste éteint.

La fin du programme est indiquée par un bref
signal sonore et par le clignotement de tous
les voyants PHASES/PROGRAMME (7).

En appuyant sur l’un des touches
voyants arrêtent de clignoter et le lave-vaisselle est prêt pour un
nouveau cycle; on peut aussi ouvrir et fermer la porte ou éteindre et
rallumer la machine.

8

, les

Instructions pour l'utilisateur

INTERRUPTION D’UN PROGRAMME

CHANGER DE PROGRAMME

ANNULER UN PROGRAMME

SÉLECTION OPTIONS

Pour interrompre un programme en cours, il faut:

• appuyer sur la touche MARCHE/ARRÊT (3), le voyant de la phase
en cours s’éteint;

• continuer à appuyer sur la touche jusqu’à ce que les voyants
PHASES/PROGRAMME (3) s’allument (bip de confirmation).

Pour changer un programme en cours, il faut:

• interrompre le programme en cours (voir “INTERRUPTION D’UN

PROGRAMME”);

• sélectionner le nouveau programme;

• appuyer de nouveau sur la touche MARCHE/ARRÊT (4) pour faire

partir le nouveau programme.

Pour annuler le programme en cours,
interrompre d'abord le programme (voir
« INTERRUPTION D’UN PROGRAMME »). Enfoncer
le bouton MARCHE-PAUSE et le relâcher
lorsque les trois premiers voyants
programmes s'allument.

Le lave-vaisselle vidangera l'eau présente dans la cuve, puis se mettra
en fin de cycle.

Si la porte est ouverte pendant le fonctionnement, à la fermeture
suivante il faut de nouveau faire partir le programme comme décrit au
point “MARCHE DU PROGRAMME”. Le programme reprendra du point où il a
été interrompu.

Si la température dans la cuve est supérieure à 50°C le programme
commencera après environ 30 secondes.

Appuyer sur le bouton correspondant à l'option souhaitée. Le voyant
s'allume pour confirmer l'activation.

• Il n’est pas possible de sélectionner les options pendant

l’exécution du programme de trempage.

• Toutes les options à l’exception de « Flexi Tabs » sont

désactivées à la fin du cycle de lavage. Pour désactiver
l’option « Flexi Tabs», appuyez sur le bouton (le voyant

s’éteint).

• Toutes les options, y compris « Flexi Tabs» sont désactivées à

l’ANNULATION d’un programme commencé.

9

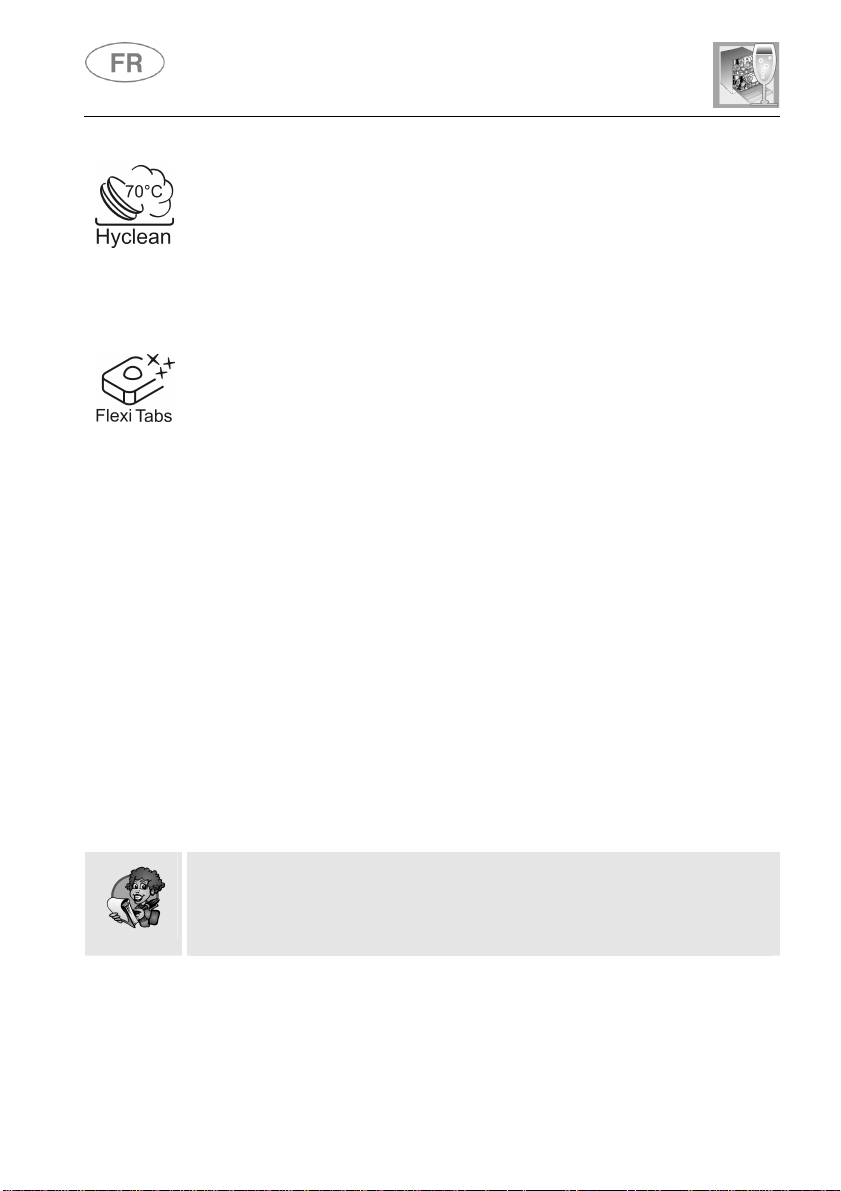

ULTRA CLEAN

Flexi Tabs

trop «

dure », ne

pas utiliser

Instructions pour l'utilisateur

Prolonge le dernier rinçage à l’eau chaude afin de garantir une meilleure
réduction des bactéries. Si au cours de cette phase du lavage la
température de la cuve n’est pas constante (par ex : à cause de
l’ouverture de la porte ou d’une coupure de courant), le voyant de l’option
et les voyants des programmes clignotent pour signaler que cette phase
supplémentaire du lavage n’est pas allée jusqu’à son terme. Cela ne
compromet pas le résultat du lavage.

Option spéciale pour le lavage avec des détergents combinés sous
forme de tablettes comprenant sel et produit de rinçage (3en1) ou
d’autres produits comme l’agent protecteur pour le verre, le Polish inox,
etc. (4en1, 5en1, etc.). Quand cette option est sélectionnée, le sel et le
liquide de rinçage ne sont pas distribués, même s’ils sont présents dans
les réservoirs. Si les réservoirs sont vides, les voyants restent allumés.

Dans les programmes courts, les pastilles peuvent ne pas se dissoudre
et développer leur puissance complète de lavage, laissant des traces de
détergent non dissout sur la vaisselle.
Les produits de lavage en poudre conviennent mieux à ces programmes.

Si l’option est désactivée, il est conseillé d’utiliser des produits
traditionnels (détergent, sel et produit de rinçage séparés), car les

produits multifonctions avec les cycles de lavage traditionnels pourraient
entraîner des problèmes tels que traces blanchâtres, résultats de
séchage médiocres, résidus sur la vaisselle.

Pour plus d’informations, consulter les instructions figurant sur
l’emballage du détergent.
IMPORTANT :

lorsqu’elle n’est plus nécessaire, l’option doit être désactivée en
appuyant sur le bouton correspondant (le voyant s’allume).

Si l’eau est

ces produits. Si la dureté de
l’eau est supérieure à H3 et que l’option est enclenchée, son voyant
s’allume pour signaler une utilisation incorrecte. Ceci ne compromet

néanmoins pas le fonctionnement, mais pourrait empêcher d’obtenir un
résultat parfait.

10

Instructions pour l'utilisateur

RETARD PROGRAMME

annuler ou modifier le

retard

sélectionner le

retard

lorsque le programme est en

Le bouton RETARD PROGRAMME permet de retarder le début du
programme de lavage de 3, 6, 9 heures. Cela permet de faire
fonctionner le lave-vaisselle à l’horaire désiré.
Le retard étant sélectionné, faire partir le programme (voir le paragraphe
correspondant).
Le lave-vaisselle effectue un prélavage ; lorsqu’il est terminé, le « retard
différé » introduit entre en fonction (le voyant correspondant à 3, 6 ou 9
heures clignote).

Si lon veut

, avec le programme en cours,

il faut:

• appuyer sur la touche MARCHE/ARRÊT (3) pendant quelques

secondes jusqu’à ce que les voyant des PHASES/PROGRAMME
(7) s’allument;

• appuyer sur la touche RETARD PROGRAMME plusieurs fois

jusqu’à l’annulation du retard programme (extinction de tous les
voyants qui indiquent le retard);

• appuyer sur la touche MARCHE/ARRÊT (3) pour fair partir le

programme.

Si l’on veut

cours, procéder comme suit.
Si le programme que l’on veut exécuter est le même que celui en

cours:

• appuyer sur la touche MARCHE/ARRÊT (3) pendant quelques

secondes jusqu’à ce que les voyants des PHASES/PROGRAMME
(7) s’allument;

• annuler le programme en cours (voir le paragraphe correspondant)

et attendre la fin du cycle;

• sélectionner un nouvelle fois le programme;

• sélectionner le retard;

• appuyer sur la touche MARCHE/ARRÊT (3) pour faire partir le

programme.

Si le programme que l’on veut exécuter est différent de celui en
cours:

• appuyer sur la touche MARCHE/ARRÊT (3) pendant quelques

secondes jusqu’à ce que les voyants des PHASES/PROGRAMME
(7) s’allument;

• changer le programme;

• sélectionner le retard;

• appuyer sur la touche MARCHE/ARRÊT (3) pour faire partir le

programme. Le lave-vaisselle se videra et repartira avec le retard et
le nouveau programme.

11

GESTION DE L’ÉNERGIE

DÉCHARGEMENT DE LA VAISSELLE

Instructions pour l'utilisateur

POUR ÉCONOMISER DE L'ÉNERGIE !... ET RESPECTER
L'ENVIRONNEMENT

• Utiliser toujours le lave-vaisselle à pleine charge.

• Ne pas laver la vaisselle à l'eau courante.

• Choisir toujours le programme de lavage le plus approprié à la

charge.

• Ne pas rincer la vaisselle avant le lavage.

• Si elle est disponible, raccorder le lave-vaisselle à une installation

d'eau chaude 60°C maximum.

POUR UTILISER MOINS DE DÉTERGENT ! … ET RESPECTER
L'ENVIRONNEMENT

Les phosphates contenus dans les détergents pour lave-vaisselle sont
des problèmes pour l'environnement. Pour éviter d'utiliser trop de
détergent et trop d'électricité, il est recommandé de :

• séparer la vaisselle plus délicate de la vaisselle plus résistante aux

détergents agressifs et aux hautes températures ;

• ne pas verser le détergent directement sur la vaisselle.

Après 5 minutes d’inactivité (cycle de lavage terminé, interrompu ou
programmé mais pas lancé), le lave-vaisselle passe en stand-by pour
réduire la consommation d’énergie.
Dans ce cas, le système de visualisation du lave-vaisselle (voyants ou
afficheur selon les modèles) ralentit (1 allumage toutes les 5
secondes).

À la fin du programme de lavage, attendre au moins 20 minutes avant
de retirer la vaisselle pour la laisser refroidir. Pour éviter que des gouttes
d'eau ne tombent du panier supérieur sur la vaisselle présente dans le
panier inférieur, il est recommandé de vider d'abord le panier
inférieur.

12

Instructions pour l'utilisateur

2. Instructions d’utilisation

Après l'installation du lave-vaisselle, préparer sa mise en service comme
suit :

• Régler l'adoucisseur d'eau ;

• Verser le sel régénérant ;

• Verser le produit de rinçage et le détergent.

2.1 Utilisation de l’adoucisseur d’eau

Le lave-vaisselle est équipé d'un
adoucisseur automatique qui, avec du sel
régénérant prévu à cet effet, neutralise les
éléments responsables de la dureté de
l'eau et, par conséquent, des taches
blanches sur la vaisselle sèche. Le lave­vaisselle est programmé en usine sur

SEL

l'indice de dureté 3 (dureté moyenne).

Avec une eau de dureté moyenne, le réservoir à sel devra être rempli
environ tous les 20 lavages. Le réservoir de l'adoucisseur a une
capacité d'à peu près 1,5 kg de grains de sel. Certains modèles sont
équipés d'un bouchon avec indicateur optique qui contient un flotteur
vert qui descend au fur et à mesure que la concentration en sel diminue
dans l'eau du réservoir. Si l'indicateur vert n'est plus visible, il faut
rajouter du sel. Le réservoir à sel se trouve sur le fond du lave-vaisselle.

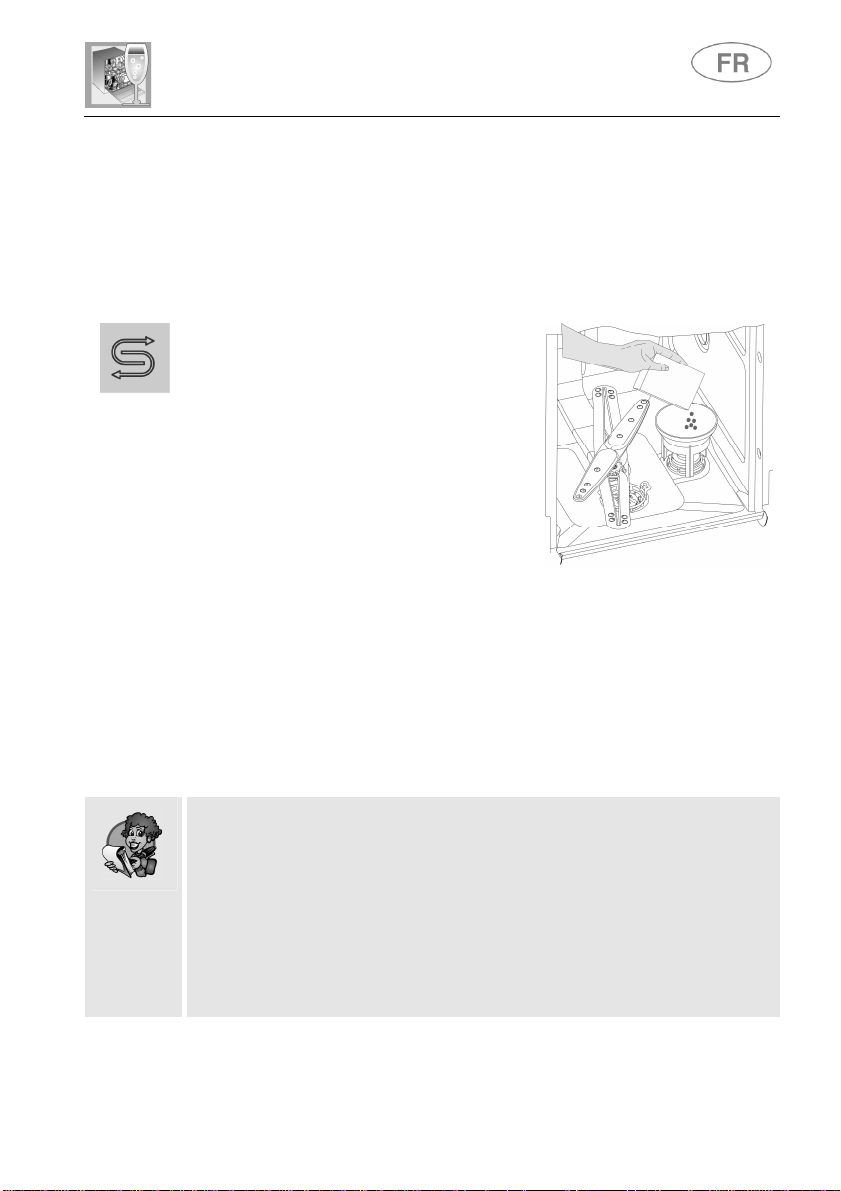

Retirer le panier inférieur, dévisser le bouchon du réservoir en sens anti­horaire, puis verser le sel avec l’entonnoir fourni. Avant de revisser le
bouchon, enlever les éventuels résidus de sel autour de l’ouverture.

• Avant d'utiliser le lave-vaisselle pour la première fois, verser le sel et

un litre d'eau dans le réservoir.

• Après chaque remplissage du réservoir, contrôler que le bouchon

est bien fermé. Le mélange eau/détergent ne doit pas s'infiltrer

dans le réservoir à sel, car ceci compromettrait le bon
fonctionnement du circuit de régénération. Dans ce cas, la garantie
n'est plus valable.

• Utiliser uniquement du sel régénérant pour lave-vaisselle ménager.

En cas de sel sous forme de pastilles, ne pas remplir
complètement le réservoir.

13

RÉGLAGE DE L’ADOUCISSEUR

15

Instructions pour l'utilisateur

• Ne pas utiliser de sel alimentaire, parce qu'il contient des

substances non solubles qui finiraient par abîmer le système
d’adoucissement.

• Remplir le réservoir à sel avant de commencer un programme de

lavage. Ainsi l'excès de solution saline sera immédiatement

éliminée par l'eau. La présence prolongée d’eau salée, dans la cuve
de lavage, peut provoquer des phénomènes de corrosion.

Faire attention à ne pas confondre le sel et le détergent. Si le
détergent est placé dans le réservoir à sel, il abîme l'adoucisseur.

Le lave-vaisselle est équipé d’un dispositif qui permet de personnaliser
le réglage de l’adoucisseur en fonction de la dureté de l’eau de réseau.

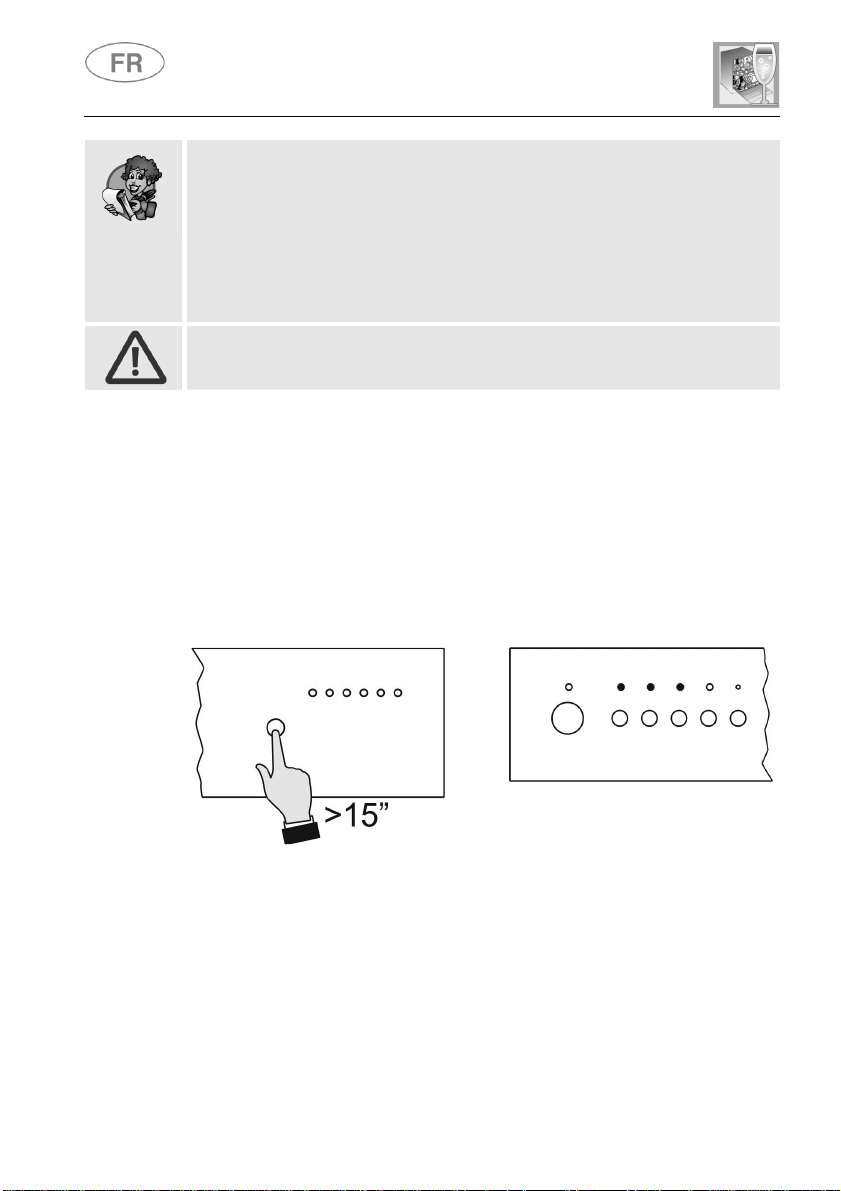

La sélection de la dureté se fait par l’intermédiaire du BOUTON
MARCHE/PAUSE (3).
Pour accéder au réglage, tenir pressée la touche pendant plus de

secondes, les VOYANTS PROGRAMME SÉLECTIONNÉ (5) indiquent
le réglage sélectionné. Chaque pression sur la touche modifie la
sélection selon la séquence du tableau suivant :

>

14

Instructions pour l'utilisateur

éteints

allumés

allumés

allumés

allumés

allumés

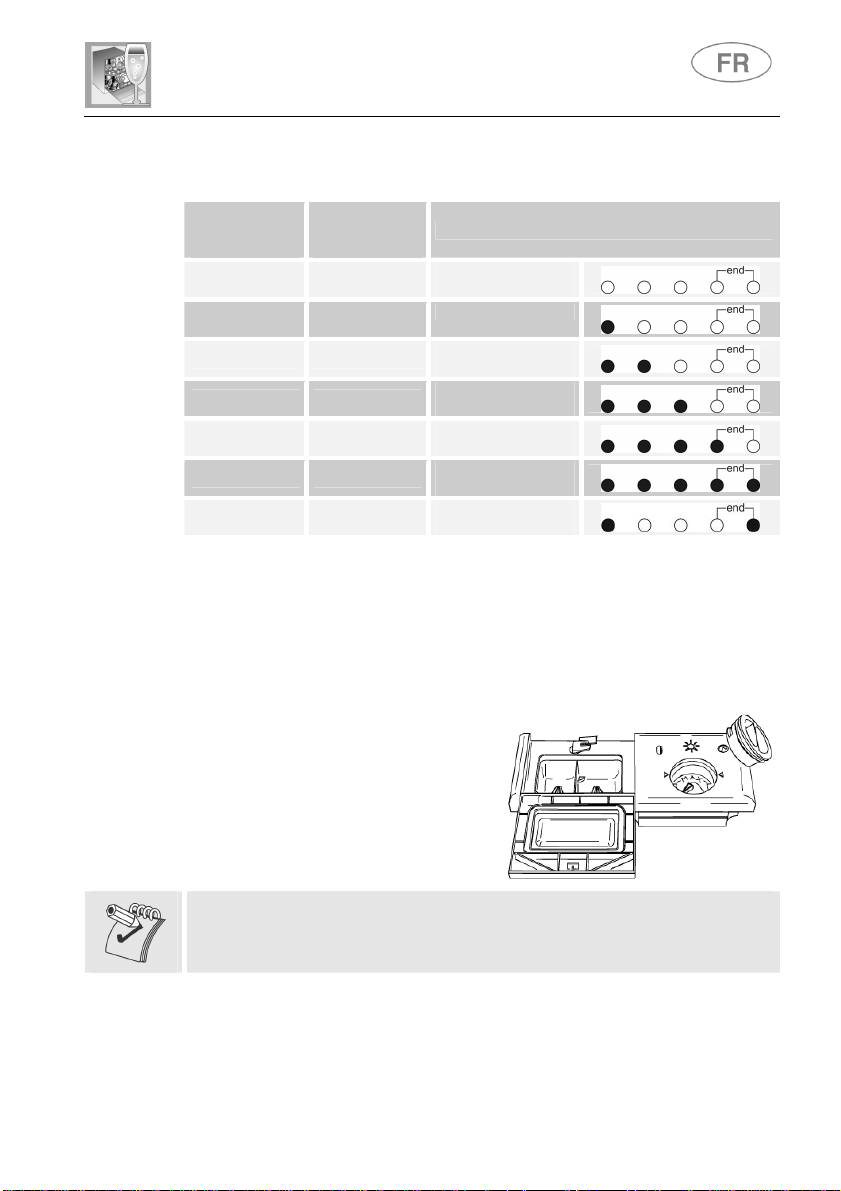

TABLEAU DE LA DURETÉ DE L’EAU

Duretés

Allemandes

(°dH)

0 - 6 0 - 11

7 - 10 12 - 18

11 - 15 19 - 27
16 - 21 28 - 37

22 - 28 38 - 50
29 - 35 51 - 62

36 - 50 63 - 90

Duretés

Allemandes

(°dH)

REGLAGE

Tous les voyants

Un voyant allumé

Deux voyants
Trois voyants

Quatre voyants

Cinq voyants

Deux voyants

Demander les informations relatives au degré de dureté de l’eau à

l’entreprise hydrique de distribution.

2.2 Utilisation du distributeur produit de rinçage et
detérgent

Le distributeur du détergent et le

doseur du produit de rinçage se
trouvent dans la porte ; à gauche le
distributeur et à droite le doseur.

À l'exclusion du programme TREMPAGE, verser la bonne dose de
détergent dans le distributeur avant chaque lavage. Par contre, ajouter
le produit de rinçage uniquement en cas de besoin.

15

AJOUT DU PRODUIT DE RINÇAGE

DOSAGE DU PRODUIT DE RINÇAGE

Instructions pour l'utilisateur

Le produit de rinçage accélère le séchage de la
vaisselle et prévient la formation des traces et
des dépôts calcaires. Le produit est ajouté
automatiquement à l'eau lors du dernier rinçage.

Pour ajouter le produit de rinçage :

• Ouvrir la porte ;

• Tourner le bouchon du réservoir d'un quart de tour en sens anti-

horaire, puis le retirer.

• Remplir complètement le réservoir avec le produit de rinçage (140

cm³ environ). L’indicateur optique, situé près du bouchon, doit
foncer complètement. Rajouter le produit de rinçage quand
l'indicateur optique devient clair ou lorsque le voyant Manque de
produit de rinçage s'allume.

• Remettre le bouchon et le tourner en sens horaire.

• Avec un chiffon, essuyer l'excès de produit de rinçage qui pourrait

provoquer de la mousse.

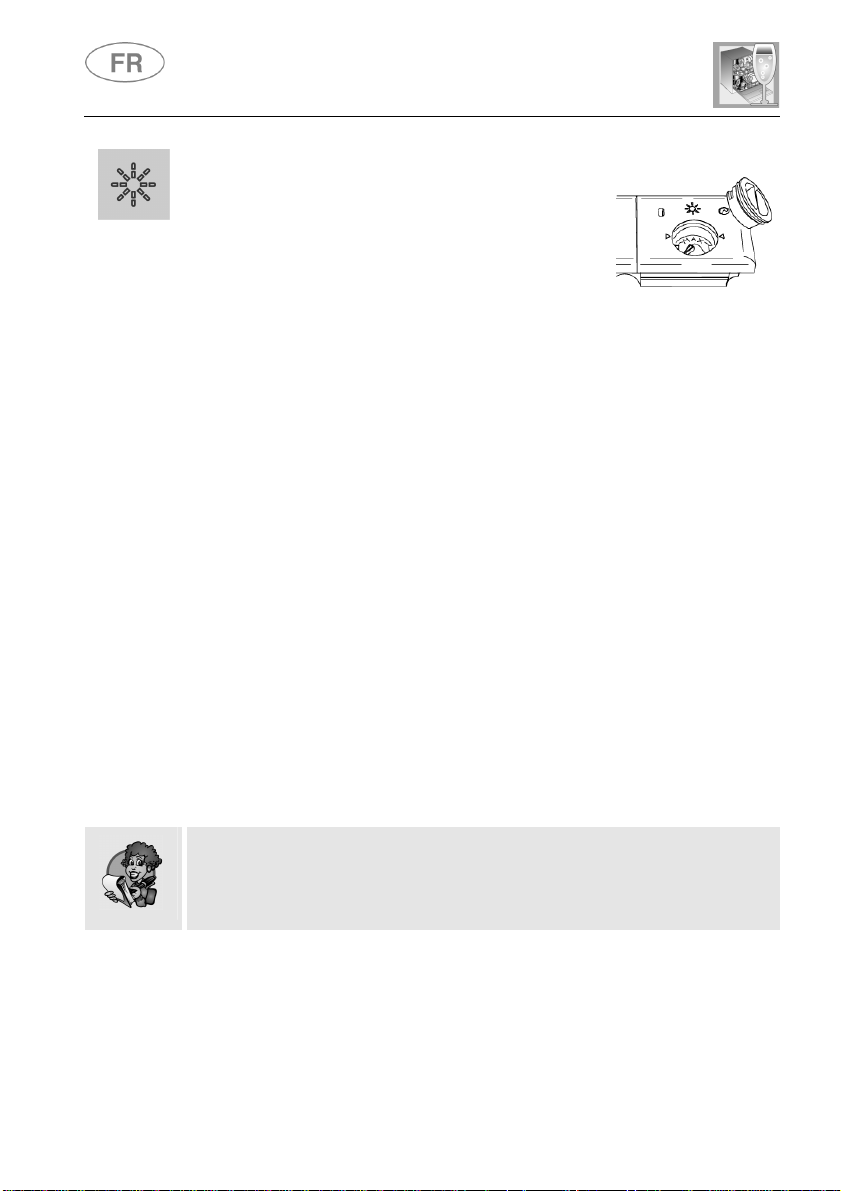

Le lave-vaisselle est programmé en usine sur le réglage moyen.
Cependant, il est possible de régler le dosage en tournant le sélecteur
du doseur sur la position souhaitée. Le dosage sera proportionnel à la
position du sélecteur.

• Pour accéder au réglage du dosage, tourner le bouchon du

réservoir d'un quart de tour en sens anti-horaire, puis le retirer.

• Tourner ensuite le sélecteur du doseur sur la position souhaitée.

• Remettre le bouchon et le tourner en sens horaire.

• Augmenter le dosage du produit de rinçage si après le lavage, la

vaisselle est terne ou présente des traces circulaires.

• Si par contre la vaisselle est collante ou présente des lignes

blanches, diminuer le dosage du produit de rinçage.

16

Instructions pour l'utilisateur

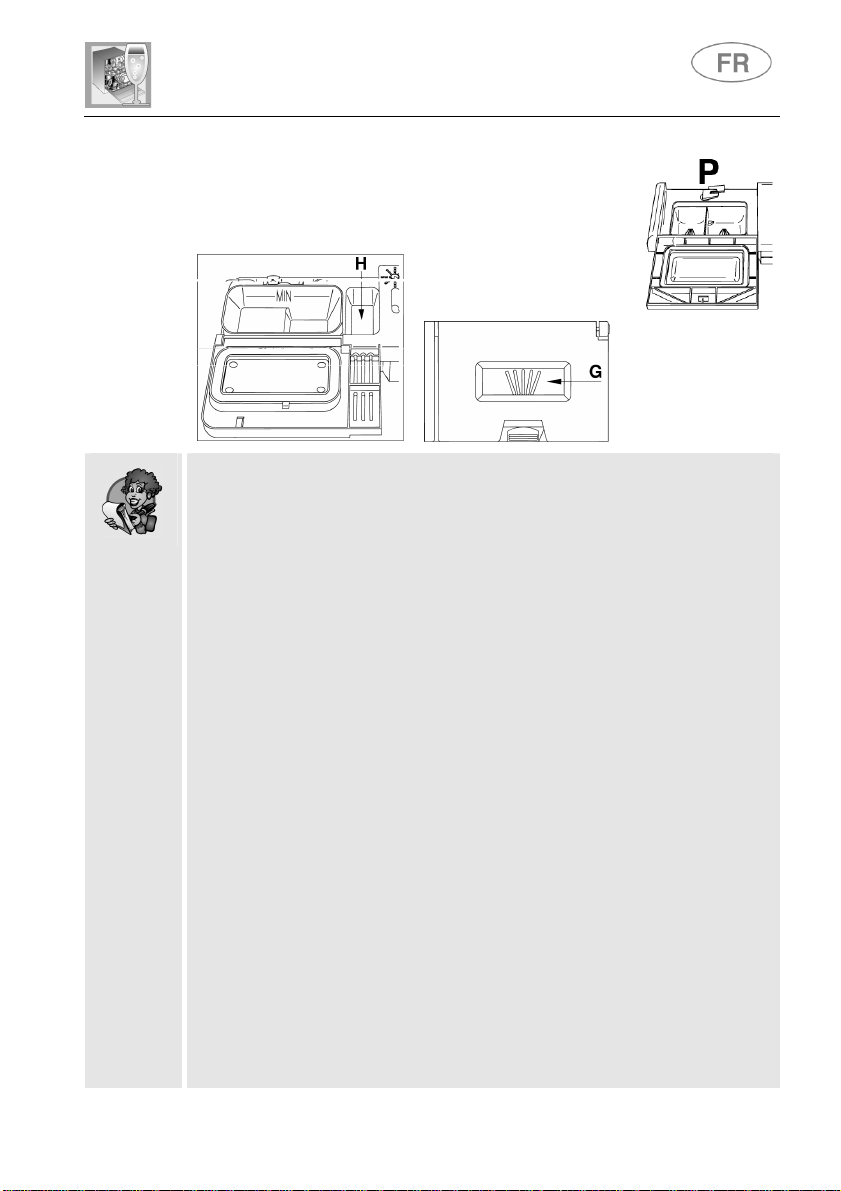

REMPLISSAGE DU

DISTRIBUTEUR DÉTERGENT

•

Pour ouvrir le couvercle du distributeur détergent,
exercer une légère pression sur le bouton P. Verser
le détergent, puis bien refermer le couvercle.
Durant le lavage, le distributeur s'ouvre
automatiquement.

Quand un programme avec prélavage à l'eau chaude (lire le tableau

des programmes) est sélectionné, verser une quantité supplémentaire
de détergent dans le compartiment G/H (selon les modèles).

• Utiliser uniquement des détergents pour lave-vaisselle. Il est

important d'utiliser des détergents de bonne qualité pour optimiser
le résultat de lavage.

• Conserver les emballages de détergents bien fermés dans un endroit

sec pour prévenir la formation de grumeaux qui compromettraient le
résultat de lavage. Après ouverture, ne pas conserver les détergents
trop longtemps, parce qu'ils perdent leur efficacité.

• Ne pas utiliser de savon vaisselle pour lavage à la main, parce qu'ils

font beaucoup de mousse et peuvent compromettre le bon
fonctionnement du lave-vaisselle.

• Utiliser la bonne dose de détergent. Une quantité insuffisante de

détergent empêche la totale élimination de la saleté, alors qu'une quantité
excessive n'optimise pas l'efficacité du lavage et n'est qu'un gaspillage.

• Plusieurs types de savons liquides et de détergents en poudre

existent dans le commerce. Ils se différencient par leur composition
chimique, et ils peuvent contenir des phosphates, ou ne pas en
contenir et avoir des enzymes naturelles.

- Les détergents à base de phosphates agissent principalement
sur les graisses et sur les amidons à plus de 60°C.

- Par contre, les détergents à base d'enzymes exercent leur
pouvoir nettoyant aussi à basses températures (de 40 à 55°C), et
ils sont plus facilement biodégradables. Ces détergents
permettent d'obtenir, à basses températures, le même résultat de
lavage qui ne pourrait être obtenu qu'avec des programmes à
65°C.

Pour le bien de l'environnement, nous recommandons les détergents
sans phosphates ni chlore.

17

Instructions pour l'utilisateur

L'introduction de détergent, même liquide, dans le réservoir produit
de rinçage endommagera le lave-vaisselle.

2.3 Avertissements et conseils généraux

Avant d'utiliser le lave-vaisselle pour la première fois, il est préférable
de lire les conseils ci-après sur la nature de la vaisselle et sur son
rangement dans le lave-vaisselle.
En général, la vaisselle ménagère ne présente pas de limites de
lavage, mais dans certains cas, ses caractéristiques devront être prises
en considération.

Avant de placer la vaisselle dans les paniers, il faut :

• Éliminer les restes de repas les plus grossiers (ex. os, arêtes) qui
pourraient saturer le filtre et endommager la pompe de lavage.

• Laisser tremper les casseroles et les poêles au fond desquelles
adhèrent des aliments brûlés pour faciliter leur élimination, puis les
mettre dans le PANIER INFÉRIEUR.

Passer la vaisselle sous l'eau courante avant son positionnement dans
les paniers représente un gaspillage d'eau inutile.

Le bon rangement de la vaisselle garantit un bon résultat de
lavage.

18

Instructions pour l'utilisateur

ATTENTION :

• Contrôler que la vaisselle est stable, qu'elle ne peut pas se
renverser ni bloquer la rotation des bras d'aspersion pendant le
lavage ;

• Ne pas mettre d'objets très petits dans les paniers. S'ils tombent,
ils pourraient bloquer les bras d'aspersion ou la pompe de lavage ;

• Toujours mettre les récipients (tasses, bols, verres et casseroles)
avec leur ouverture vers le bas et avec leurs cavités en oblique
pour permettre à l'eau de s'écouler ;

• Ne pas superposer la vaisselle ni placer les objets de sorte à se
couvrir l'un l'autre ;

• Ne pas mettre les verres trop près l'un de l'autre parce qu'ils
pourraient se toucher et finir par se casser, ou garder des traces de
saleté.

CONTRÔLER que la vaisselle peut être lavée au lave-vaisselle.
Vaisselle non adaptée au lave-vaisselle :

• Les casseroles et la vaisselle en bois peuvent s'abîmer en
raison des hautes températures de lavage ;

• Les objets d'artisanat peuvent rarement aller au lave-vaisselle.
Les températures de lavage plutôt hautes et les détergents
peuvent les abîmer ;

• La vaisselle en plastique résistante à la chaleur doit être placée
dans le panier supérieur ;

• La vaisselle et les objets en cuivre, étain, zinc et laiton ont
tendance à se tacher ;

• La vaisselle en aluminium anodisé peut décolorer ;

• L'argenterie peut se tacher ;

• Le verre et le cristal, en général, peuvent aller au lave-vaisselle.

Cependant, il existe certains types de verre et cristal qui, après de
nombreux lavages, peuvent ternir et perdre leur transparence. Pour
ce genre de matériaux, nous recommandons de choisir toujours le
programme le moins agressif dans le tableau des programmes ;

• La vaisselle décorée a, en général, une bonne résistance au lave-
vaisselle, même s'il peut arriver que les couleurs pâlissent après
des lavages fréquents. En cas de doutes sur la résistance des
couleurs, il est préférable de ne laver que quelques pièces à la fois
pendant un mois.

19

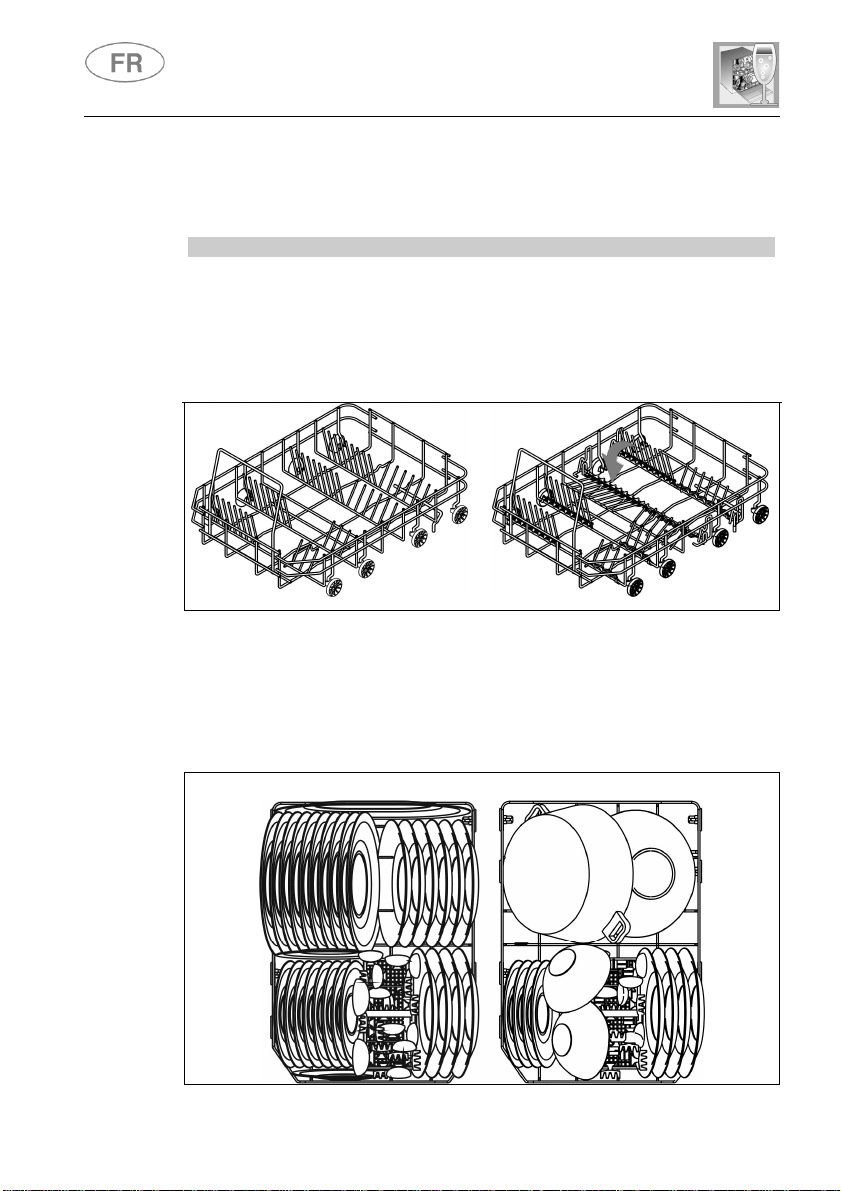

PANIER INFÉRIEUR

CHARGEMENT DU PANIER INFÉRIEUR

Exemples de chargement

:

Instructions pour l'utilisateur

2.4 Utilisation des paniers

Le lave-vaisselle a une capacité de 10 couverts, y compris la vaisselle
de service.

Le panier inférieur est fait pour contenir la vaisselle la plus « difficile » et
la plus sale. Toutes les combinaisons et variétés de charge sont
permises à condition que l’on prenne soin de disposer la vaisselle, les
casseroles et les poêles de façon à ce que toutes les surfaces soient
exposées aux jets d’eau provenant du bas. Sur certains modèles, le
panier inférieur est doté de supports qui peuvent être baissés pour bien
utiliser l’espace à disposition.

Positionner avec soin et à la verticale les assiettes plates, les assiettes
creuses, les assiettes à dessert et les plats. Les casseroles, les poêles
et leurs couvercles doivent être dirigés vers le bas. Positionner les
assiettes creuses et celles à dessert en veillant à toujours laisser de
l'espace entre elles.

20

Instructions pour l'utilisateur

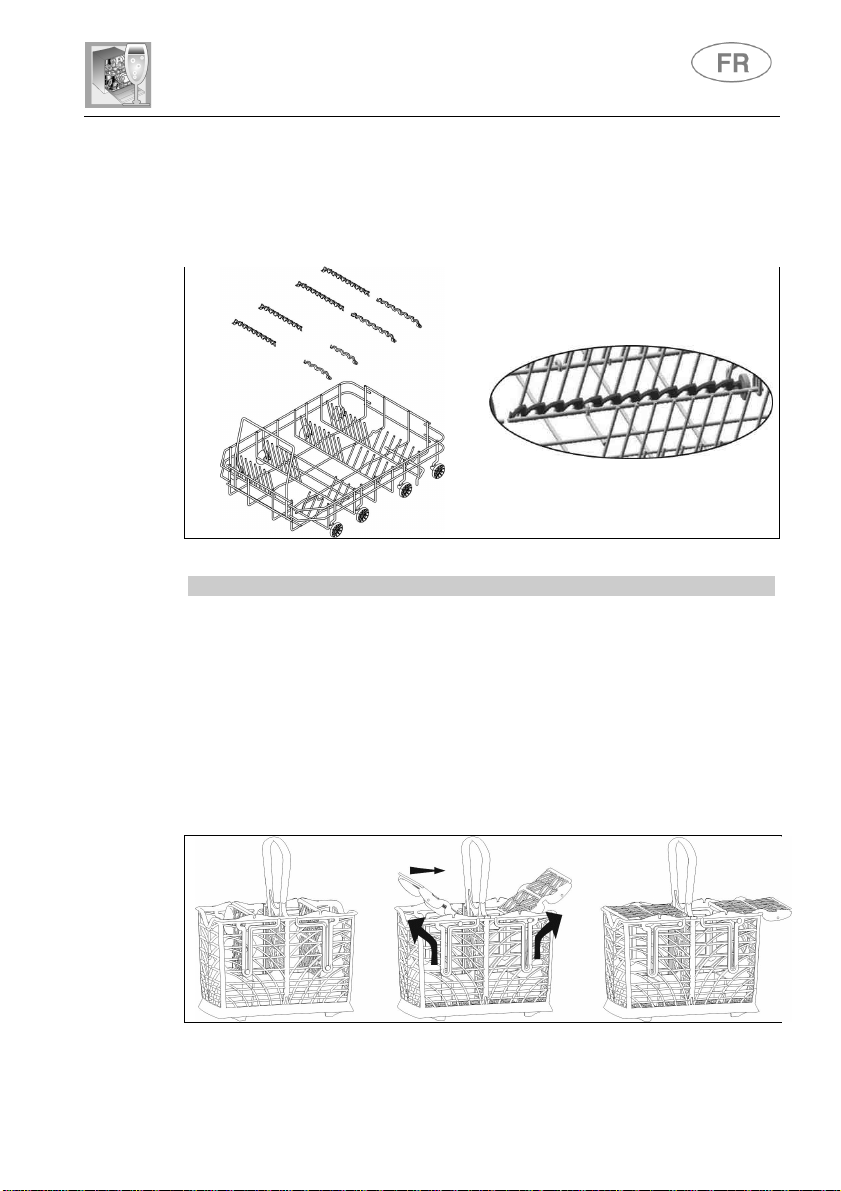

SUPPORTS PANIER INFÉRIEUR

PANIER A COUVERTS

Certains modèles sont équipés de supports pour panier inférieur afin
d’optimiser le séchage des assiettes. Les supports se trouvent dans le
sachet accessoires. Pour les monter, il suffit de les positionner dans les
logements prévus à cet effet, comme montré sur la figure.

Placer les couverts de façon uniforme dans le panier, avec le manche
dirigé vers le bas et en faisant très attention à ne pas se blesser avec la
lame des couteaux. Le panier à couverts est fait tout spécialement pour
contenir les couverts en tous genres, à l'exception des couverts trop
longs qui gêneraient la rotation du bras d'aspersion supérieur. Les
louches, les cuillères en bois et les couteaux de cuisine peuvent être
positionnés dans le panier supérieur, en faisant attention que la pointe
des couteaux ne dépasse pas du panier.
Le panier est équipé d’un système exclusif avec des rabats
coulissants indépendants l’un de l’autre, qui permettent une série de
combinaisons utiles pour bien utiliser l’espace à disposition.

21

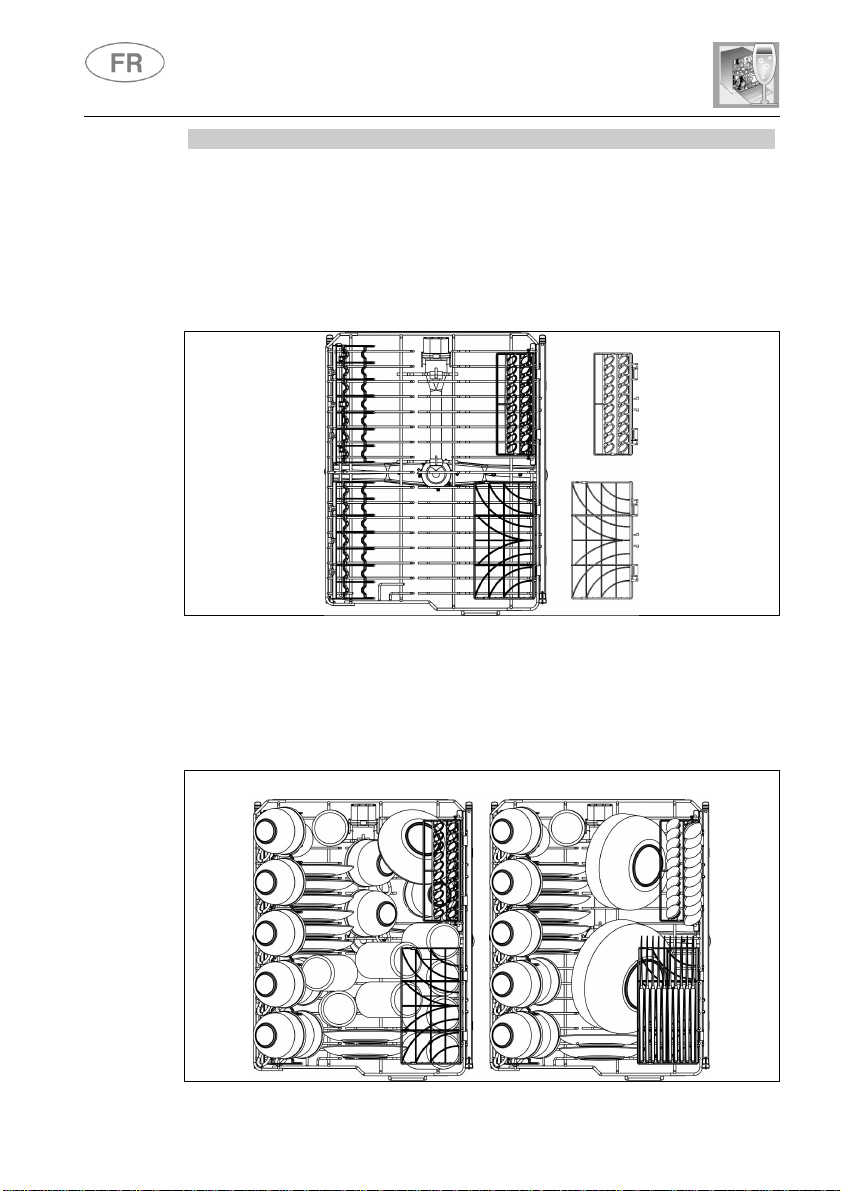

PANIER SUPÉRIEUR

CHARGEMENT DU PANIER SUPÉRIEUR

Exemples de chargement

:

Instructions pour l'utilisateur

Il est préférable de réserver le panier supérieur à la vaisselle de petite et
moyenne taille, par exemple, les verres, les petites assiettes, les tasses
à café ou à thé, les bols peu profonds et les objets légers en plastique
résistants à la chaleur. Si le panier supérieur est réglé sur sa position la
plus basse, il peut aussi contenir la vaisselle de service, à condition
qu'elle soit peu sale.
Le panier est équipé de deux rabats « à couverts » qui peuvent être
ouverts ou fermés, selon les besoins. Voir les images ci-après.

Diriger les assiettes vers l'avant, et toujours placer les tasses et les
récipients creux avec leur ouverture vers le bas. Le côté gauche du
panier peut contenir des tasses et des verres sur deux niveaux. Le côté
droit peut contenir les assiettes et les petites assiettes dans les supports
prévus à cet effet.

22

Instructions pour l'utilisateur

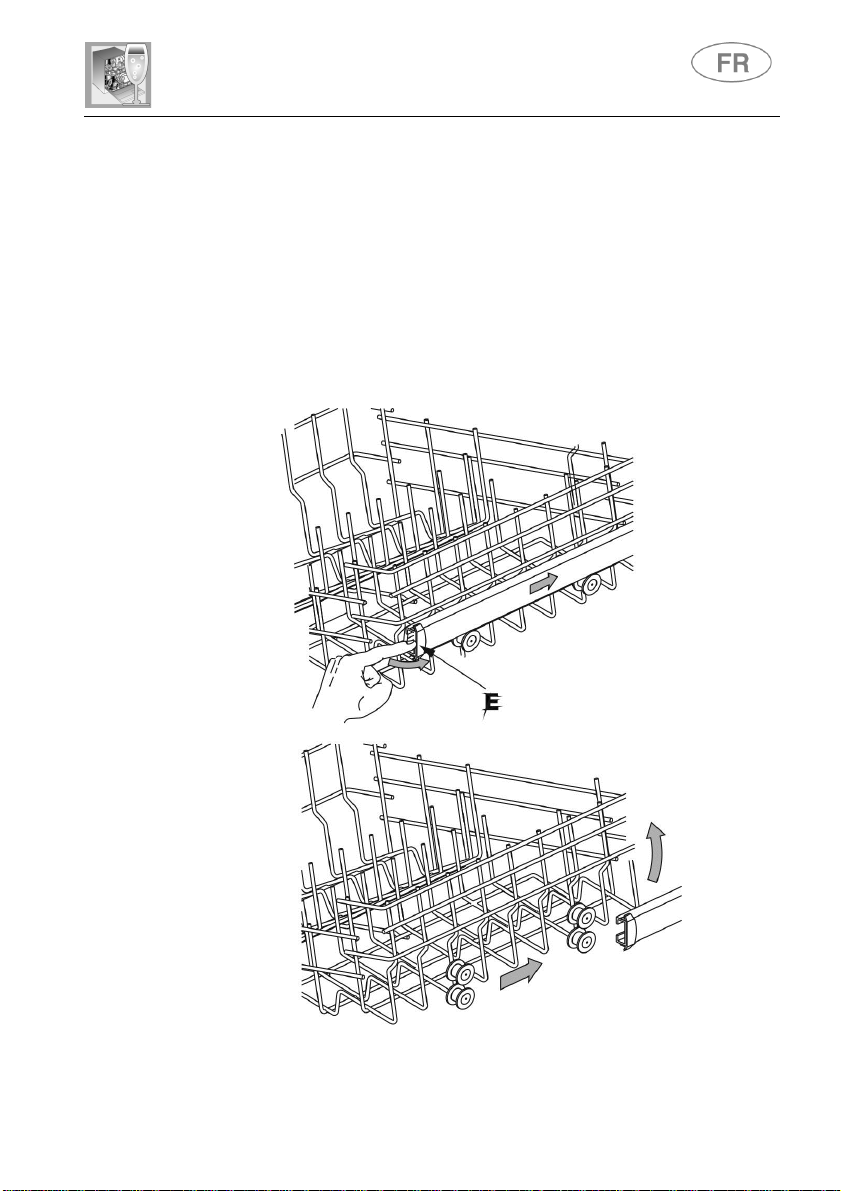

RÉGLAGE DU PANIER SUPÉRIEUR

Le panier supérieur est réglable en hauteur, selon les nécessités de
l’utilisateur et en fonction de la taille de la vaisselle à laver dans le panier
inférieur.
Système de réglage par extraction:

• Tourner à 90° les butées E des deux coulisses, à droite et à
gauche ;

• Retirer le panier ;

• Relever le panier, puis monter les roues plus petites sur les

coulisses ;

• Remettre les butées E dans leur position d’origine.

23

quicklift

:

MINIMALE

MOYENNE

MAXIMALE

RELACHE

Instructions pour l'utilisateur

Système de réglage
réglage sur 3 positions (1 hauteur minimale, 3 hauteur maximale). Le

réglage se fait « par encliquetage » en soulevant en même temps les
côtés du panier. Quelle que soit la position, soulever complètement le
panier, puis le relâcher pour revenir à la hauteur minimale.

24

Instructions pour l'utilisateur

Éviter les détergents abrasifs ou acides.

NETTOYAGE DU FILTRE

ARRIVÉE D'EAU

NETTOYAGE DES BRAS

3. Nettoyage et maintenance

Avant toute opération de maintenance sur l'appareil, débrancher
l’alimentation secteur ou couper le courant par l'interrupteur
omnipolaire.

3.1 Avertissements et conseils généraux

Nettoyer les surfaces extérieures et la contre-porte du lave-vaisselle à
intervalles réguliers avec un chiffon doux imbibé d'eau ou avec un
détergent ordinaire pour surfaces peintes.
Laver les joints d'étanchéité de la porte avec une éponge humide. Il est
préférable de laver la cuve et les joints régulièrement (une ou deux fois
par an) avec un chiffon doux et de l'eau pour éliminer la saleté
susceptible de s'y déposer.

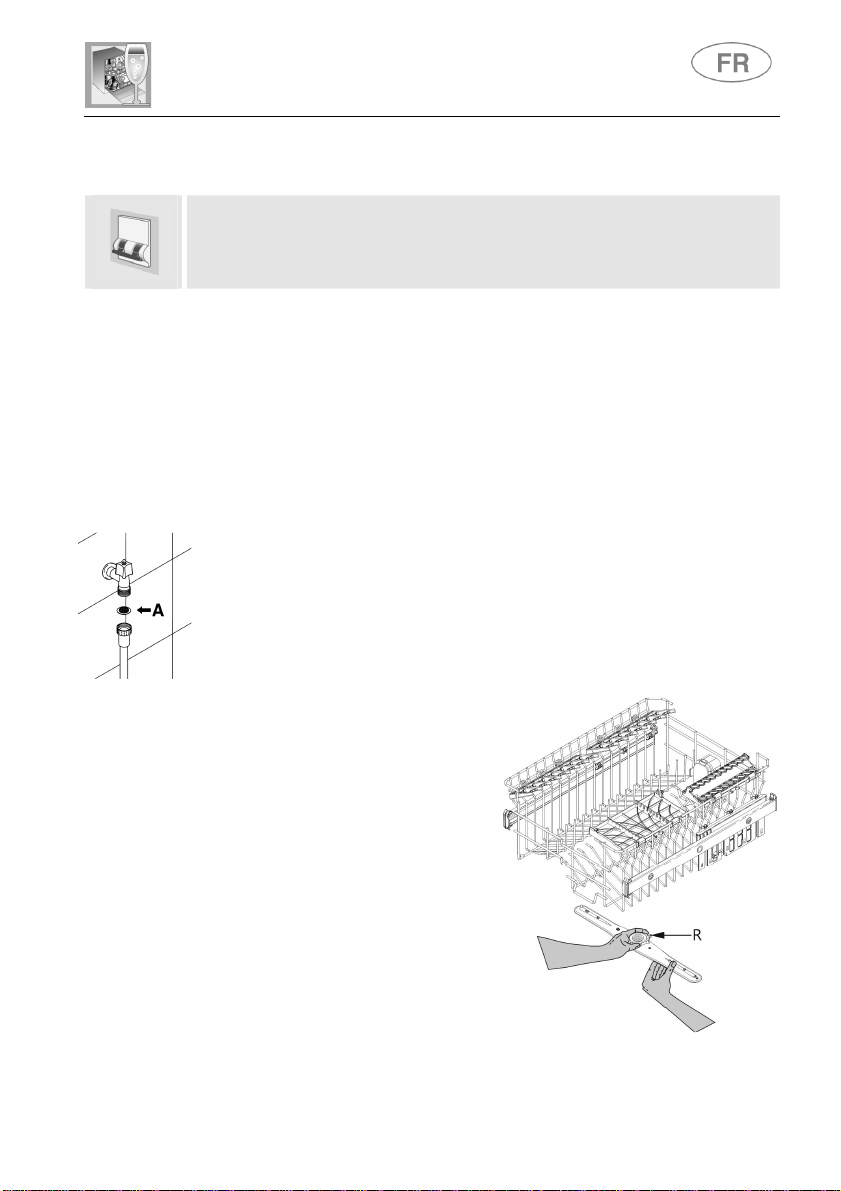

Le filtre arrivée d'eau A, situé à la sortie du robinet, doit être nettoyé
régulièrement. Après avoir fermé le robinet d’alimentation, dévisser
l'extrémité du tuyau d'arrivée d'eau, démonter le filtre A, puis le laver
délicatement sous un jet d'eau courante. Remonter le filtre A et bien
revisser le tuyau d'arrivée d’eau.

D'ASPERSION

Les bras d'aspersion sont faciles à
démonter pour pouvoir nettoyer
régulièrement les buses et éviter
ainsi qu'elles ne se bouchent. Les
laver sous un jet d’eau, puis
remonter les bras d'aspersion
correctement et contrôler qu'ils
tournent librement.

Pour démonter le bras supérieur,
dévisser la bague de retenue R.

25

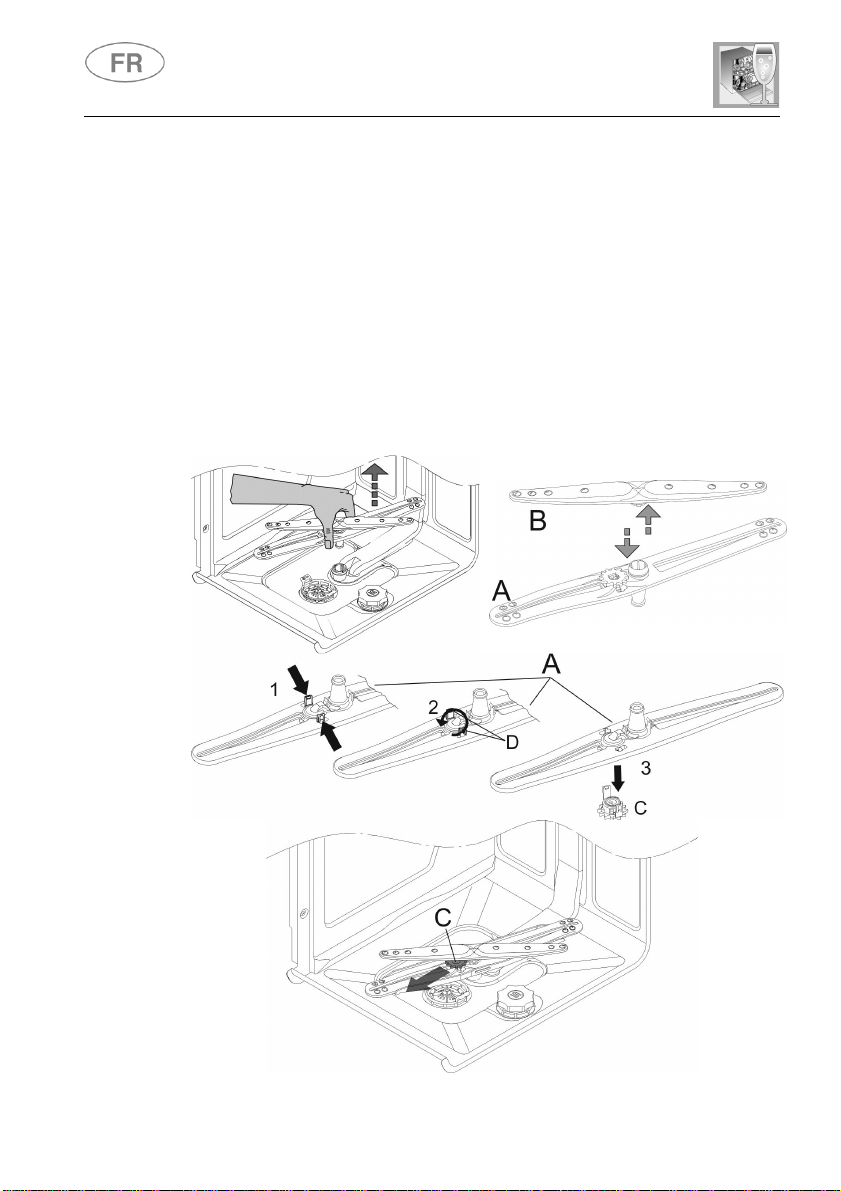

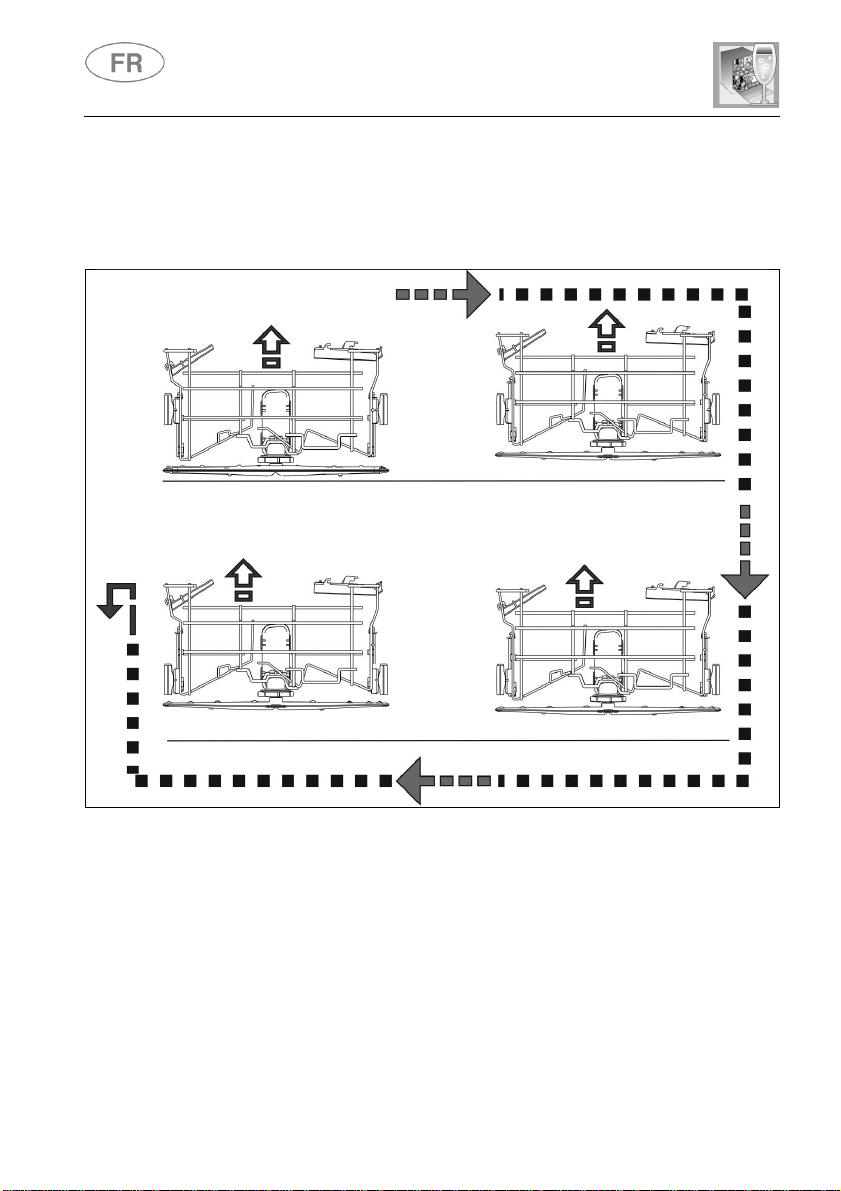

NETTOYAGE DU BRAS D’ASPERSION INFÉRIEUR OSCILLANT

Instructions pour l'utilisateur

● Tirer vers le haut le bras d'aspersion inférieur pour

le décrocher.

● Séparer le bras oscillant A et le diffuseur B.

● Retourner le bras oscillant A, puis appuyer sur les dents D et les

tourner dans le sens anti-horaire pour décrocher la roue dentée C.

● Retirer la roue dentée C et laver toutes les pièces sous le jet d'eau

courante.
Faire les opérations dans le sens inverse pour remonter le bras
d'aspersion.
Attention: La roue dentée C n'a qu'une seule position de montage. Les
dents D doivent être calées correctement.
Monter le bras d'aspersion en veillant à diriger la roue dentée C vers la
porte du lave-vaisselle.

26

Instructions pour l'utilisateur

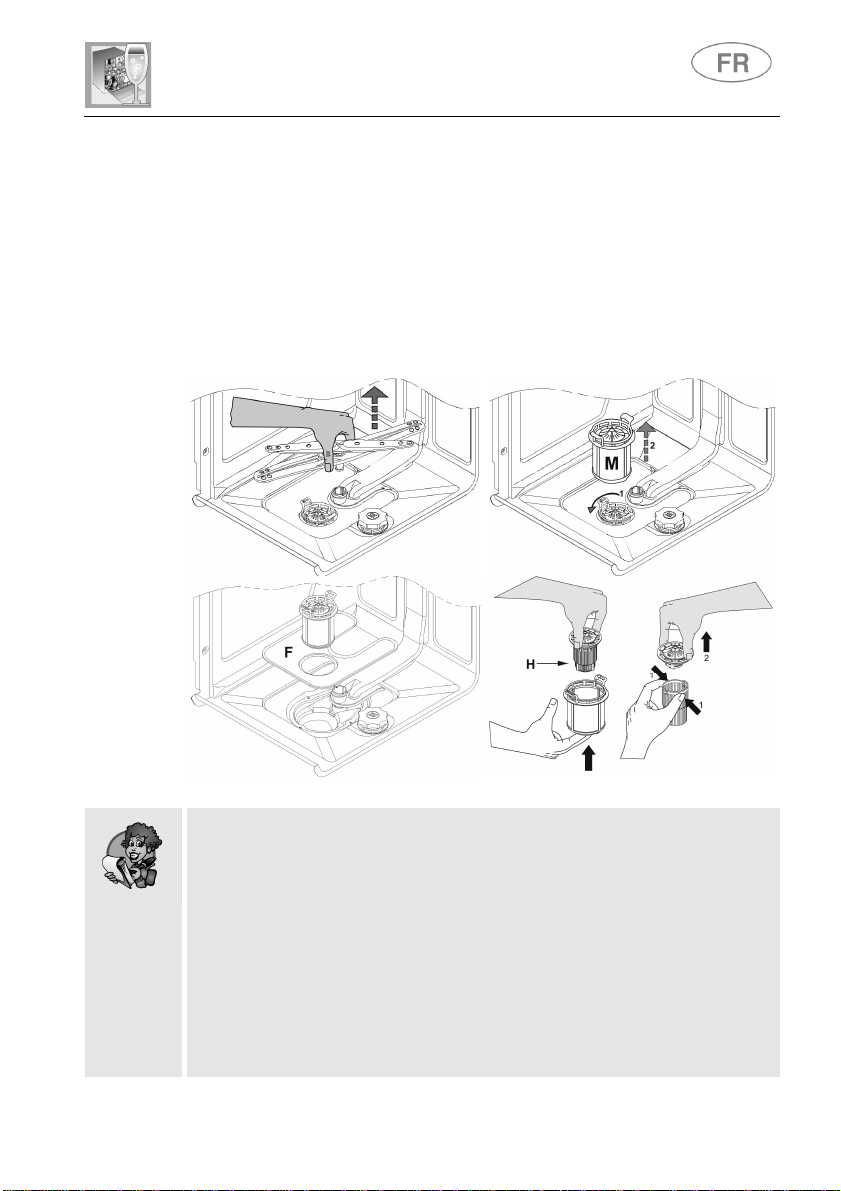

NETTOYAGE DU GROUPE DE FILTRAGE

• Il est préférable de nettoyer régulièrement le filtre central. Pour le
démonter, soulever le bras d'aspersion vers le haut ;

• Tourner le microfiltre M dans le sens anti-horaire pour le décrocher
et le retirer, puis soulever le filtre inox F;

• Pousser par le dessous le filtre central H pour le retirer du
microfiltre ;

• Séparer les deux parties qui composent le filtre plastique en
appuyant sur le corps du filtre à l’endroit indiqué par les flèches ;

• Soulever le filtre central pour le retirer.

AVERTISSEMENTS ET CONSEILS POUR UNE BONNE
MAINTENANCE :

• Laver les filtres sous un jet d'eau courante avec une brosse dure.

• Lors de l'extraction du filtre, s'assurer qu'il ne présente aucun

résidu de nourriture. Si des résidus de nourriture tombent dans la
cuve de lavage, ils pourraient bloquer certains composants
hydrauliques ou boucher les buses des bras d'aspersion.

• Il est indispensable de bien nettoyer les filtres selon les
instructions données ci-dessus. Si les filtres sont bouchés, le lave­vaisselle ne peut pas fonctionner.

• Remonter les filtres avec soin pour éviter d'endommager la
pompe de lavage.

27

Instructions pour l'utilisateur

SI LE LAVE-VAISSELLE RESTERA INUTILISÉ PENDANT
LONGTEMPS :

• Faire deux fois de suite le programme de trempage.

• Débrancher l'alimentation secteur.

• Laisser la porte légèrement ouverte pour éviter la formation de

mauvaises odeurs dans la cuve de lavage.

• Remplir le doseur produit de rinçage.

• Fermer le robinet d'arrivée d'eau.

AVANT DE RÉUTILISER LE LAVE-VAISSELLE APRÈS UNE
LONGUE IMMOBILISATION :

• Contrôler que le tuyau ne contient aucun dépôt de boue ou de
rouille. Dans ce cas, laisser l'eau s'écouler du robinet pendant

quelques minutes.

• Rebrancher l'alimentation secteur.

• Raccorder le tuyau flexible de l'arrivée d'eau et rouvrir le

robinet.

RÉSOLUTION DES PETITS PROBLÈMES

Parfois, il est possible d’éliminer personnellement les petits problèmes
en suivant les instructions suivantes.

Si le programme ne démarre pas, vérifier que :

• le lave-vaisselle est branché au réseau électrique ;

• l'alimentation électrique n'est pas interrompue ;

• le robinet de l'eau est ouvert ;

• la porte du lave-vaisselle est bien fermée.

Si un peu d'eau reste dans le lave-vaisselle, vérifier que :

• le tuyau de vidange n'est pas plié ;

• le siphon de vidange n'est pas bouché ;

• les filtres du lave-vaisselle ne sont pas saturés.

28

Instructions pour l'utilisateur

Si la vaisselle n’est pas propre, vérifier que :

• l'appareil contient du détergent et en bonne quantité ;

• le réservoir à sel contient du sel régénérant ;

• la vaisselle a été positionnée correctement ;

• le programme sélectionné est adapté au type et au degré de saleté

présente sur la vaisselle ;

• tous les filtres sont propres et montés correctement dans leur
logement ;

• les buses des bras d'aspersion ne sont pas bouchées ;

• aucun objet n'a gêné la rotation des bras d'aspersion.

•

Si la vaisselle ne sèche pas ou reste terne, vérifier que :

• le réservoir produit de rinçage contient du produit de rinçage ;

• le débit du produit de rinçage est correct ;

• le détergent est de bonne qualité et n'a pas perdu son efficacité (par

ex. suite à une mauvaise conservation, boîte ouverte).

Si la vaisselle présente des lignes, des traces, etc., vérifier que :

• le dosage du produit de rinçage n'est pas excessif.

Si la cuve présente des traces de rouille :

• la cuve est fabriquée en acier résistant à la corrosion. Par
conséquent, les éventuelles taches de rouille sont provoquées par
des éléments extérieurs (morceaux de rouille provenant des
conduites d’eau, des casseroles, des couverts, etc.). Il existe des
produits spéciaux dans le commerce pour éliminer ces taches ;

• s'assurer d'utiliser les bonnes doses de détergent. Certains
détergents peuvent être plus corrosifs ;

• s'assurer que le bouchon du réservoir à sel est bien fermé et que
l'adoucisseur d'eau est bien réglé.

Si les problèmes de fonctionnement persistent après les contrôles
décrits ci-dessus, contacter le SAV agréé le plus proche.

ATTENTION : les interventions effectuées sur l’appareil par des
techniciens non agréés ne sont pas couvertes par la garantie et
elles sont à la charge de l’utilisateur.

29

Instructions pour l'utilisateur

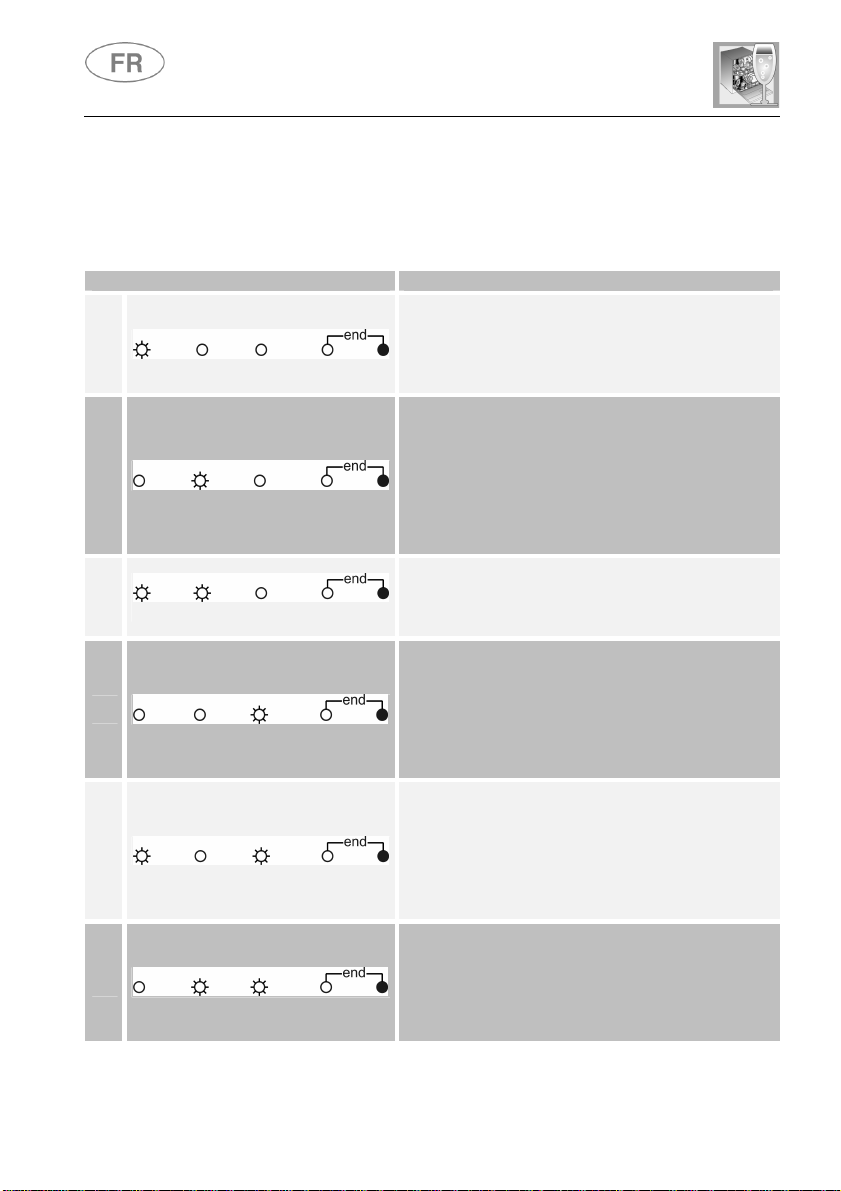

4. Guide de dépannage

Le lave-vaisselle est en mesure de signaler une série de mauvais

fonctionnements par l’allumage simultané de plusieurs voyants dont le
sens est le suivant:

E1

E2

E3

E4

E5

E6

ANOMALIE DESCRIPTION

Problème aquastop

Intervention du système anti-débordement
(seulement pour les modèles qui en sont
équipés). Intervention en cas de fuites d’eau.
S’adresser au service après-vente.

Niveau de sécurité

Intervention du système qui limite le niveau
d’eau dans le lave-vaisselle. Interrompre le
programme en cours, puis éteindre le lave­vaisselle. Allumer, reprogrammer le lave­vaisselle et faire partir le cycle de lavage. Si le
problème persiste, s’adresser au service après­vente.

Anomalie chauffage de l’eau

L’eau ne chauffe pas ou chauffe mal. Relancer
le programme de lavage. Si le problème
persiste, s’adresser au service après-vente.

Anomalie détection de la température de
l’eau

Interrompre le programme en cours, puis
éteindre le lave-vaisselle. Allumer,
reprogrammer le lave-vaisselle et faire partir le
cycle de lavage. Si le problème persiste,
s’adresser au service après-vente.

Anomalie remplissage d'eau

L’eau n'arrive pas dans le lave-vaisselle ou
arrive mal. Vérifier que les raccordements
hydrauliques sont corrects, que le robinet
d’arrivée d’eau est ouvert et que le filtre n’est
pas saturé. Si le problème persiste, s’adresser
au service après-vente.

Anomalie vidange de l’eau

L'eau n'est pas vidangée ou est mal vidangée.
Vérifier que le tuyau de vidange n'est pas plié ou
écrasé, ou que le siphon et les filtres ne sont pas
bouchés. Si le problème persiste, s’adresser au
service après-vente.

30

Instructions pour l'utilisateur

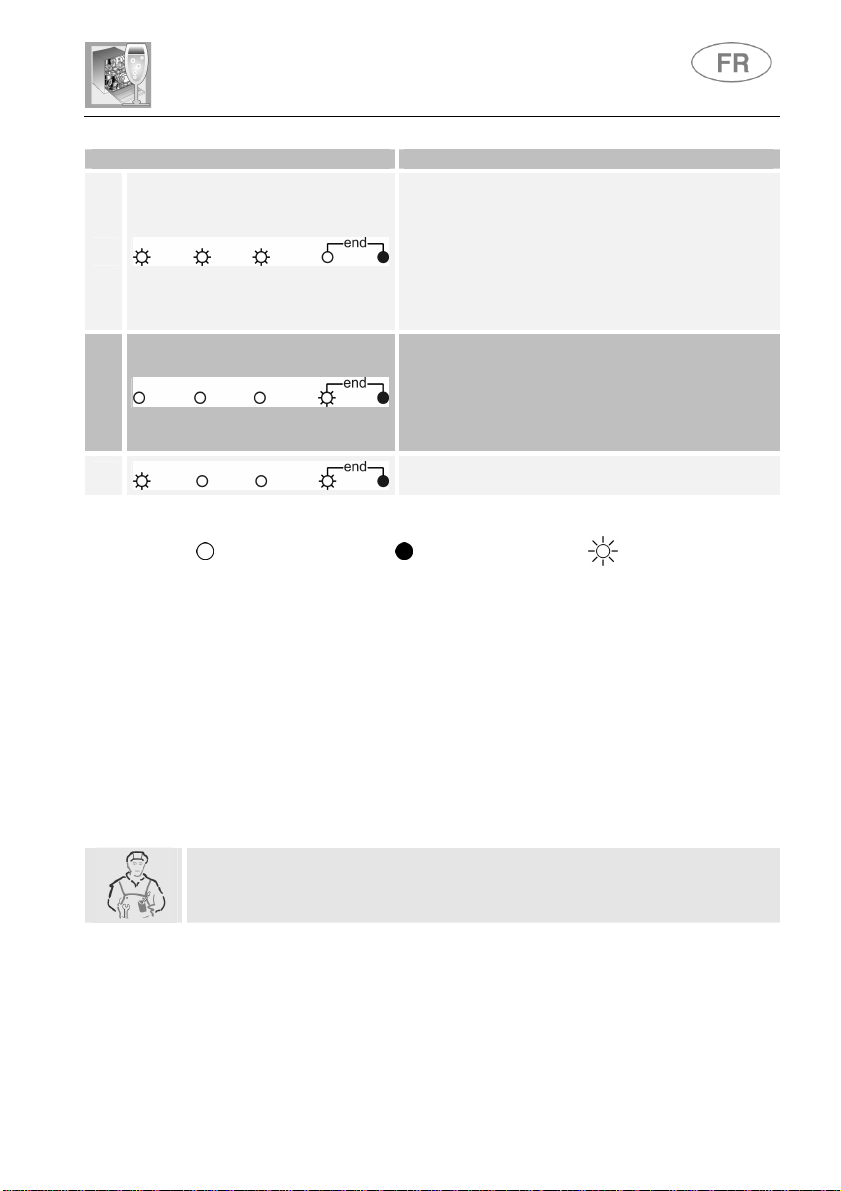

E7

E8

E9

ANOMALIE DESCRIPTION

Voyant éteint

Si une situation d'alarme se produit, la machine interrompt le programme de
lavage.

•

Les alarmes E1, E2, E3, E4, E8, E9 provoquent la conclusion immédiate
du programme en cours.

•

Les alarmes E5, E6 interrompent le programme en cours et lorsque la
cause est résolue le programme reprend.

•

L’alarme E7 est visualisé à la fin du cycle qui termine étant donné que le
fonctionnement du lave-vaisselle n’est pas compromis.

Pour mettre à « zéro » une alarme, il faut:

•

ouvrir et fermer la porte; ou bien, éteindre et rallumer la machine. Il est
maintenant possible de reprogrammer le lave-vaisselle.

Si l’anomalie persiste, se mettre en contact avec le service assistance
agréé.

Anomalie turbine (seulement pour les modèles
qui en sont équipés)
L'arrivée d’eau n’est pas mesurée de façon
précise. Interrompre le programme en cours,
puis éteindre le lave-vaisselle. Allumer,
reprogrammer le lave-vaisselle et faire partir le
cycle de lavage. Si le problème persiste,
s’adresser au service après-vente.

Anomalie système de lavage alterné

Interrompre le programme en cours, puis
éteindre le lave-vaisselle. Allumer,
reprogrammer le lave-vaisselle et faire partir le
cycle de lavage. Si le problème persiste,
s’adresser au service après-vente.

Anomalie système d’arrivée d’eau

S’adresser au service après-vente.

Voyant allumé

Voyant clignotant

31

Instructions pour l'utilisateur

DONNÉES TECHNIQUES

Largeur
Profondeur mesurée au profil

externe du bandeau de commandes
Hauteur (selon les modèles)

497 ÷ 499 mm
Installation libre: 600 mm

Intégrable: 570 mm
Installation libre: de 850 mm à 870 mm

Intégrable: de 820 mm à 870 mm

Capacité 10 Couverts standards
Pression eau d’alimentation min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bars)
Données électriques Voir plaque des caractéristiques

32
