GEBRUIKSAANWIJZING
VAATWASSER
Inhoudsopgave
1. Aanwijzingen voor veiligheid en gebruik _____________________ 4
2. Installatie en inbedrijfstelling ______________________________ 7
3. Beschrijving van het bedieningspaneel ______________________ 9
4. Gebruiksinstructies_____________________________________ 16
5. Schoonmak en onderhoud _______________________________ 27
6. Oplossingen voor storingen in de werking ___________________ 31
Wij bedanken u dat u voor één van onze producten heeft gekozen.
Wij raden u aan om alle gebruiksinstructies in deze handleiding
aandachtig door te lezen om op de hoogte te zijn van de beste
omstandigheden voor een correct en veilig gebruik van uw vaatwasser.
De volgorde van de afzonderlijke paragrafen zal u helpen om stap na
stap alle functies van het apparaat te leren kennen. de tekst is
eenvoudig en verduidelijkt met gedetailleerde afbeeldingen.
U zult hier tevens praktische aanbevelingen vinden voor het gebruik van
korven, sproeiarmen, bakjes, filters, wasprogramma's en de juiste
instelling van de bedieningsorganen.
Met de hier verstrekte aanbevelingen voor het reinigen zullen de
prestaties van uw vaatwasser ongetwijfeld gegarandeerd blijven.
In deze, eenvoudig te raadplegen handleiding, vindt u een antwoord op
alle vragen die u mocht hebben betreffende het gebruik van uw nieuwe
vaatwasser.
INSTRUCTIES VOOR DE INSTALLATEUR: deze instructies zijn
bestemd voor de bevoegde installateur die is belast met de installatie,
inbedrijfstelling en het uitproberen van het apparaat.
INSTRUCTIES VOOR DE GEBRUIKER: deze instructies omvatten de
gebruiksinstructies, de beschrijving van de bedieningsorganen en de
juiste schoonmaak- en onderhoudshandelingen van het apparaat.
3
Aanwijzingen
1. Aanwijzingen voor veiligheid en gebruik
DEZE HANDLEIDING IS EEN WEZENLIJK ONDERDEEL VAN HET APPARAAT:
HIJ DIENT ALTIJD IN ZIJN GEHEEL SAMEN BIJ HET APPARAAT TE WORDEN
BEWAARD. VÓÓR DE INGEBRUIKNEMING BEVELEN WIJ AAN OM DE IN
DEZE HANDLEIDING OPGE NOMEN AANWIJZINGEN AANDACHTIG DOOR TE
LEZEN. DE INSTALLATIE MOET DOOR BEVOEGD PERSONEEL WORDEN
UITGEVOERD MET INACHTNEMING VAN DE GELDENDE NORMEN. DIT
APPARAAT IS BESTEMD VOOR EEN HUISHOUDELIJK GEBRUIK EN
BEANTWOORDT AAN DE MOMENTEEL VAN TOEPASSING ZIJNDE
RICHTLIJNEN 72/23 EEG, 89/336 (INCLUSIEF 92/31),
HET VOORKOMEN EN ELIMINEREN VAN RADIOSTORINGEN. HET
APPARAAT IS ONTWIKKELD VOOR DE VOLGENDE WERKZAAAMHEDEN:
HET WASSEN EN DROGEN VAN DE VAAT
ALS ONEIGENLIJK TE WORDEN BESCHOUWD.
AANSPRAKELIJK WORDEN GESTELD VOOR ENIG GEBRUIK DAT AFWIJKT
VAN HETGEEN IS VOORZIEN.
HET TYPEPLAATJE MET DE TECHNISCHE GEGEVENS, HET SERIENUMMER
EN DE MERKING IS ZICHTBAAR OP DE RAND AAN DE BINNENKANT VAN
DE DEUR.
DEUR MAG NOOIT WORD EN VER WIJDERD.
LAAT DE RESTEN VAN DE VERPAKKING NIET ONBEWAAKT IN DE
HUISELIJKE OMGEVING LIGGEN. VERDEEL DE VERSCHILLENDE VAN DE
VERPAKKING AFKOMSTIGE AFVALMATERIALEN EN BRENG ZE NAAR HET
DICHTSBIJZIJNDE CENTRUM VOOR GESCHEIDEN AFVALINZAMELING.
HET PLAATJE OP DE RAND AAN DE BINNENKANT VAN DE
; IEDER ANDER GEBRUIK DIENT
MET INBEGRIP VAN
DE FABRIKANT KAN NIET
DE AARDAANSLUITING IS VERPLICHT OP DE DOOR DE
VEILIGHEIDSNORMEN VOOR ELEKTRISCHE INSTALLATIES VOORZIENE
DE FABRIKANT KAN NIET AANSPRAKELIJK WORDEN GESTELD
WIJZE.
VOOR ENIG LETSEL AAN PERSONEN OF SCHADE AAN ZAKEN ALS
GEVOLG VAN EEN ONTBREKENDE OF GEBREKKIGE AARDAANSLU ITING.
BIJ AANSLUITING VAN HET APPARAAT OP HET ELEKTRICITEITSNET
ZONDER GEBRUIK VAN EEN STEKKER, MOET EEN MEERPOLIGE
SCHEIDINGSINRICHTING WORDEN AANGEBRACHT MET EEN MINIMALE
CONTACTOPENING VAN 3 MM.
DE OP DE VOEDINGSKABEL AAN TE BRENGEN STEKER EN HET
BIJBEHORENDE STOPCONTACT DIENEN VAN HETZELFDE TYPE TE ZIJN
EN TE BEANTWOORDEN AAN DE GELDENDE NORMEN. CONTROLEER OF
DE SPANNINGS- EN FREQUENTIEWAARDEN VAN HET NET
OVEREENSTEMMEN MET DIE VERMELD OP HET TYPEPLAATJE. VERMIJD
HET GEBRUIK VAN ADAPTERS OF AFLEIDINGEN.
KABEL OM DE STEKER UIT HET STOPCONTACT TE VERWIJDEREN.
TREK N OOIT AAN DE
4
Aanwijzingen
•
NA DE INSTALLATIE MOET DE STEKER TOEGANKELIJK BLIJVEN.
•
EEN BESCHADIGDE VOEDINGSKABEL MOET DOOR EEN BEVOEGD
TECHNICUS WORDEN VERVANGEN.
•
NA DE VERVANGING VAN DE VOEDINGSKABEL, MOET U ERVOOR
ZORGEN DAT DE VERANKERINGSBEUGEL VAN DE KABEL GOED
WORDT VASTGEZET.
BIJ PLAATSING VAN HET APPARAAT OP VLOEREN MET VLOERBEDEKKING
MOET U CONTROLEREN OF DE OPENINGEN AAN DE ONDERZIJDE NIET
WORDEN AFGESLOTEN.
SCHAKEL DE VAATWASSER NA IEDER GEBRUIK UIT OM
STROOMVERSPILLING TE VOORKOMEN.
HET AFGEDANKTE APPARAAT MOET ONBRUIKBAAR WORDEN GEMAAKT.
SNIJD, NA DE STEKER UIT HET STOPCONTACT TE HEBBEN GETROKKEN,
DE VOEDINGSKABEL DOOR. MAAK DE VOOR KINDEREN GEVAARLIJKE
DELEN (SLUITINGEN, DEUREN ENZ.) ONGEVAARLIJK. HET APPARAAT
MOET NAAR EEN CENTRUM VOOR EEN GESCHEIDEN AFVALVERWERKING
WORDEN GEBRACHT.
BIJ STORINGEN MOET U HET APPARAAT VAN HET ELEKRICITEITSNET
LOSKOPPELEN EN DE WATERKRAAN SLUITEN. VERVOLGENS MOET U
EEN BEVOEGD TECHNICUS RAADPLEGEN.
GEBRUIK GEEN TIJDENS HET TRANSPORT BESCHADIGDE APPARATEN!
RAADPLEEG, BIJ TWIJFEL, UW WEDERVERKOPER.
HET APPARAAT MOET WORDEN GEÏNSTALLEERD EN AANGESLOTEN
OVEREENKOMSTIG DE DOOR DE FABRIKANT VERSTREKTE INSTRUCTIES
OF DOOR BEVOEGD PERSONEEL.
HET APPARAAT MOET DOOR VOLWASSENEN WORDEN GEBRU IKT.
ERVOOR DAT KINDEREN UIT DE BUURT BLIJVEN EN ER N IET MEE SPELEN.
HOUD KINDEREN UIT DE BUURT VAN AFWASMIDDELEN EN DE GEOPENDE
VAATWASSERDEUR. DE VERPAKKINGSMATERIALEN (PLASTIC ZAKKEN,
POLYSTYROL, METALEN DELEN ENZ.) MOETEN BUITEN HET BEREIK VAN
KINDEREN WORDEN GEHOUDEN.
HOUD KINDEREN UIT DE BUURT VAN DE GEOPENDE VAATWASSER; IN HET
APPARAAT ZOUDEN ZICH NOG RESTEN AFWASMIDDEL KUNNEN BEVINDEN
DIE ONHERSTELBARE SCHADE AAN DE OGEN, DE MOND EN KEEL KUNNEN
VEROORZAKEN, EN ZELFS TOT DE DOOD DOOR VERSTIKKING KAN LEIDEN.
GEBRUIK GEEN OPLOSMIDDELEN ZOALS ALCOHOL EN TERPENTINE IN
HET APPARAAT DIE TOT ONTPLOFFINGEN KUNNEN LEIDEN.
PLAATS GEEN MET AS, WAS OF VERF BEVUILDE VAAT IN HET APPARAAT.
ZORG
5
Aanwijzingen
DE VAATWASSER KAN KANTELEN ALS GEVOLG VAN HET LEUNEN OF
ZITTEN OP DE OPEN DEUR, MET ALLE RISICO'S VAN DIEN VOOR DE
PERSONEN.
DRINK, NA BEËINDIGING VAN HET WASPROGRAMMA EN VOOR HET
DROGEN, NIET VAN HET EVENTUEEL IN DE VAAT OF DE VAATWASSER
ACHTERGEBLEVEN WATER.
MESSEN EN ANDER KEUKENGEREI MET SCHERPE PUNTEN MOETEN MET
DE PUNT NAAR BENEDEN IN DE CONTAINER WORDEN GEZET OF
HORIZONTAAL IN DE BOVENSTE KORF GELEGD, WAARBIJ U ERVOOR
MOET OPLETTEN DAT U ZICH NIET VERWONDT EN DAT ZE NIET UIT DE
CONTAINER NAAR BUITEN STEKEN.
MET ACQUASTOP UITGEVOERDE MODELLEN
ACQUASTOP IS EEN INRICHTING DIE BIJ LEKKAGES OVERSTROMINGEN
VOORKOMT. NA DE INTERVENTIE VAN DE ACQUASTOP MOET EEN
BEVOEGD TECHNICUS WORDEN GERAADPLEEGD OM DE OORZAAK VAN
DE STORING OP TE SPOREN EN TE VERHELPEN. BIJ DE MET ACQUASTOP
UITGEVOERDE MODELLEN BEVAT DE TOEVOERSLANG EEN
ELEKTROMAGNETISCHE KLEP.
ELEKTROMAGNETISCHE KLEP NIET IN HET WATER VALLEN.
BESCHADIGING VAN DE TOEVOERSLANG MOET U HET APPARAAT
LOSKOPPELEN VAN DE WATERLEIDING EN HET ELEKTRICITEITSNET.
SNIJD DE SLANG NIET DOOR EN LAAT DE
BIJ
ONMIDDELLIJK NA DE INSTALLATIE MOET HET APPARAAT KORT WORDEN
UITGEPROBEERD OVEREENKOMSTIG DE HIERNA VERSTREKTE
INSTRUCTIES. ALS HET APPARAAT NIET MOCHT FUNCTIONEREN MOET U
HET VAN DE ELEKTRICITEITSNET LOSKOPPELEN EN DE
DICHTSTBIJZIJNDE TECHNISCHE DIENST WAARSCHUWEN.
NIET OM HET APPARAAT TE REPAREREN.
DE VAATWASSER BEANTWOORDT AAN ALLE DOOR DE GELDENDE
VEILIGHEIDSVOORSCHRIFTEN OPGELEGDE EISEN MET BETREKKING TOT
ELEKTRISCHE APPARATEN. EVENTUELE TECHNISCHE CONTROLES
MOGEN UITSLUITEND DOOR GESPECIALISEERD EN ERKEND PERSONEEL
WORDEN UITGEVOERD:
PERSONEEL, ZULLEN DE GARANTIE DOEN VERVALLEN EN KUNNEN EEN
BRON VAN GEVAAR VOOR DE GEBRUIKER WORDEN.
De fabrikant kan niet aansprakelijk
REPARATIES UITGEVOERD DOOR NIET ERKEND
worden gesteld voor letsel aan personen of
PROBEER
schade aan zaken als gevolg van het niet opvolgen van de bovenstaande
voorschriften of als gevolg van werkzaamheden op ook een enkel deel van het
apparaat of door het gebruik van niet-originele vervangingsonderdelen.
6
Instructies Voor de Installateur

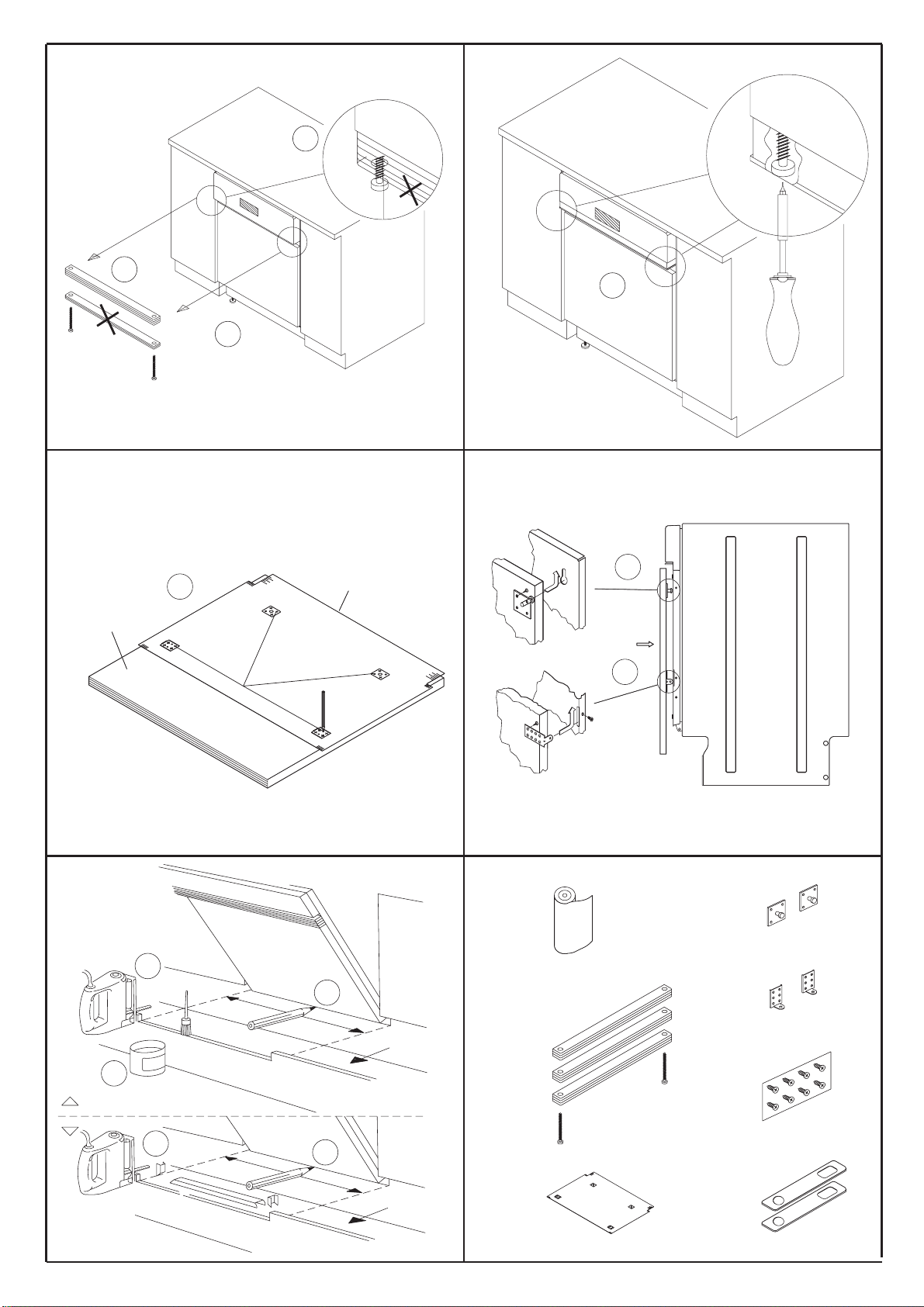

2. Installatie en inbedrijfstelling

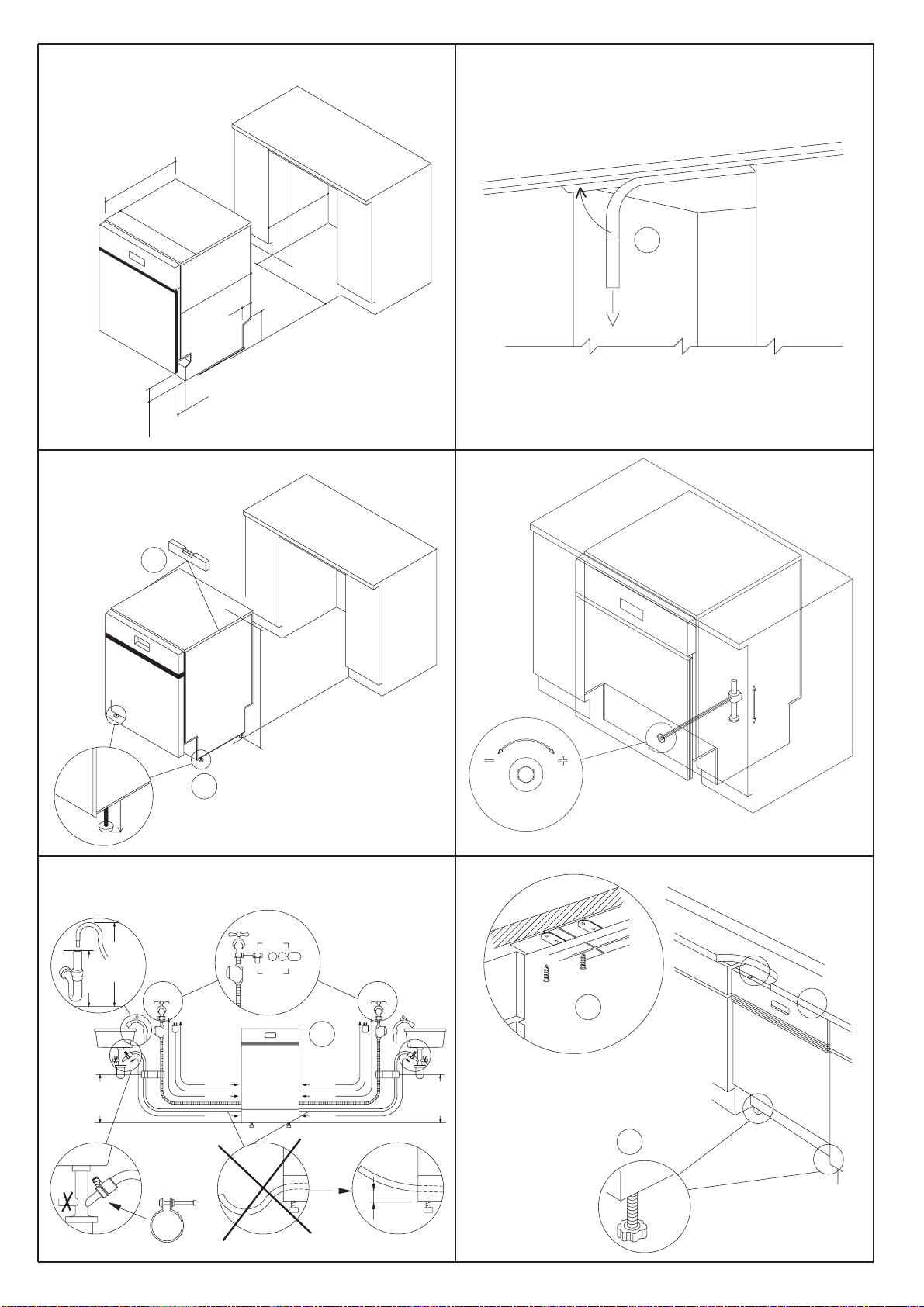

Verwijder de polystyrol korfblokkeringen.
Plaats het apparaat op de daarvoor bestemde. De vaatwasser kan met
de zijkanten of de achterkant tegen meubels of wanden worden
geplaatst. Als de vaatwasser naast een warmtebron wordt geplaatst
moet een warmteïsolerende wand worden geplaatst om oververhitting
en een slechte werking te voorkomen. Voor de stabilteit moeten de
inbouwapparaten voor onderbouw of integratie uitsluitend onder
ononderbroken werkbladen worden geplaatst en aan de ernaast
geplaatste meubels worden vastgeschroefd. Om de inbouw te
vergemakkelijken kunnen de toevoer- en afvoerslangen in alle richtingen
worden gedraaid; zorg ervoor dat ze niet worden geknikt of afgeklemd
en dat ze niet te strak gespannen komen te staan. Voor de passage van
de buizen en de voedingskabel is een gat nodig van minimaal Ø 8 cm.
Zet het apparaat waterpas op de grond met behulp van de regelbare
voetjes. Dit is vereist voor de correcte werking van de vaatwasser.
Aleen voor de vrijstaande modellen: wanneer het apparaat niet in een
nis is geplaatst en dus vanaf een zijkant toegankelijk is, moet u, om
veiligheidsredenen, de kant van het deurscharnier bekleden (gevaar
voor verwondingen).
De bekledingen zijn beschikbaar als accessoire bij de gespecialiseerde
wederverkopers of de Technische Servicedienst.
Sommige modellen hebben een centrale regelbare voet achter die met
behulp van een schroef onderaan de voorkant van het apparaat kan
worden afgesteld.
2.1 Aansluiting op de waterleiding
Voorkom het risico van verstoppingen of beschadigingen: als de
waterleiding nieuw is of langdurig ongebruikt gebleven, moet u, voordat
u de aansluiting op de waterleiding uitvoert, controleren of het water
helder is en zonder vervuiling om schade aan het apparaat te
voorkomen.
Gebruik voor de aansluiting van de vaatwasser op de waterleiding,
uitsluitend nieuwe slangen; gebruik nooit oude of reeds gebruikte
slangen.
7
Instructies Voor de Installateur
AANSLUITING OP DE WATERKRAAN

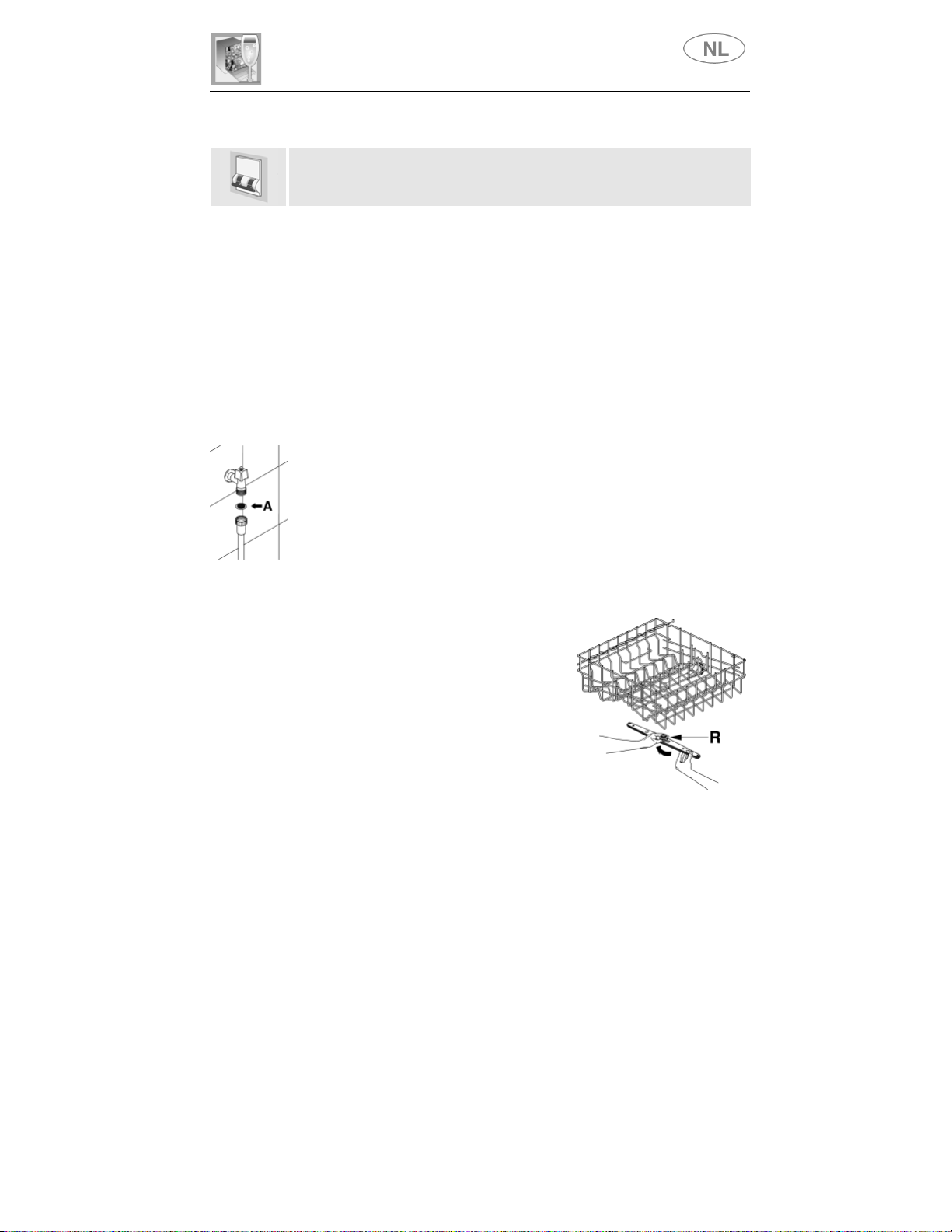

Sluit de toevoerslang, na plaatsing van het bij de
vaatwasser geleverde filter A, aan op een koudwaterkraan
met een schroefdraad van ¾" gas.
hand stevig vast en draai hem nog circa een kwartslag
na met een tang.
Bij de met ACQUASTOP uitgeruste modellen is het
filter al in de ring met schroefdraad aangebracht.
Draai de slang met de
De vaatwasser kan worden gevuld met water van
gebruik van warm water zal de wastijd met circa 20 minuten worden
teruggebracht, hoewel de efficiëntie iets minder zal zijn. De aansluiting
moet worden uitgevoerd op de warmwaterleiding van het huis en op
dezelfde wijze als beschreven voor het koude water.
AANSLUITING OP DE AFVOER
Plaats de afvoerslang in een
afvoerpijp met een minimumdiameter van
ook in de gootsteen worden
gehangen met behulp van de
bijgesloten slanghouder, waarbij er
echter voor moet worden opgelet
dat hij niet wordt geknikt of
afgeklemd. Het is belangrijk dat de
slang niet kan losraken en vallen.
Om deze reden heeft de
slanghouder een gat waarmee hij
met behulp van een touwtje aan de
pijp of kraan kan worden bevestigd.
Het vrije eind moet op een hoogte tussen de 30 en
aangebracht en mag nooit onder water staan. Horizontaal geplaatste
verlengstukken mogen maximaal 3 m lang zijn en in dat geval moet de
afvoerslang maximaal 85 cm van de grond af worden aangebracht.
4 cm;
de slang kan
maximaal 60°C.
100 cm
worden
Bij
2.2 Elektrische aansluiting
Steek de steker in een passend stopcontact en in overeenstemming met
de instructies van hfst. "1. Aanwijzingen voor veiligheid en gebruik".
8
Instructies Voor de Gebruiker
3. Beschrijving van het bedieningspaneel
3.1 Het bedieningspaneel
Alle bedieningsorganen en controle-instrumenten van de vaatwasser zijn
samengebracht op het bedieningspaneel aan de voorzijde.
1
DRUKKNOP
2
DRUKKNOP
3
DRUKKNOP
4
DRUKKNOP
5
DRUKKNOP
6
CONTROLELAMPJE
7
CONTROLELAMPJE’S
8 INFORMATIEDISPLAY
9
WEGGEWERKTE HANDGREEP OPENING DE DEUR
ON/OFF
PROGRAMMAKEUZE (P1...P5)
ECO DROGEN
UITSTEL PROGRAMMA
START/PAUZE
INSCHAKELEN
PROGRAMMA’S
3.2 Het informatiedisplay
De vaatwasser is met een praktische
INSCHAKELEN
Met de
controlelampje
zal op de
van de vaatwasser.
ON/OFF (1)
(6)
DISPLAY (8)
DISPLAY
alle informatie over de geprogrammeerde
functies.
drukknop schakelt u de vaatwasser in en gaat het
branden. Ongeveer
een melding verschijnen afhankelijk van de staat
uitgerust voor de weergave van
3 seconden
na deze handeling
9
PROGRAMMATABEL
PROGRAMMA SELECTIE
WEKEN
KORT
ECO
(*)
DAGELIJKS
ZWAAR
DELICAAT
+
BIO
+
NORMAAL
+
DROGEN
EC O
(FACULTA TIEF)
_
_
AARD EN GRAAD VAN
V ERV UILI NG V AN DE VA AT
PANNEN EN COUVERTS
IN AFW ACH TING
VAN VOLTOOI IN BELADIN G
WEINIG VUILE VAAT
MET “VERSE BEVUILING”
ZONDER OPGED ROOGDE R ESTEN
WEINIG VUIL E
PANNEN EN COUVERTS
MAAR MET OPGEDROOGDE RESTEN
NORMAAL VUILE VAAT
MET NORMALE BEVUILING
ZONDER OPGED ROOGDE R ESTEN
BIJZONDER VUILE
PANNEN EN COUVERTS
WEINIG VUIL E COUVER TS
VUILE PANNEN EN COUVERTS
MET OPGEDROOGDE RESTEN
VUILE PANNEN EN COUVERTS
MET OPGEDROOGDE RESTEN
AFWIKKELI NG PROGRAMM A
VOORWASSEN WASSEN KOUD
KOUD
_
_
_
_
KOUD
KOUD
KOUD
_ _ _ _
38°C JA 58°C
55°C JA 68°C JA
65°C JA 68°C JA
70°C
45°C JA 68°C JA
55°C JA 68°C JA
65°C
SPOELEN
JA
JA
WARM
SPOELEN
68°C
68°C
DROGEN
_
JA
JA
Gebruik het weken uitsluitend bij een gedeeltelijke
belading.
(*) Referentieprogramma volgens de EN 50242
norm.
(-) Niet voorzien.
Als het deurtje van de vaatwasser niet, of
niet goed gesloten is zal de
INFORMATIEDISPLAY (8) melden dat
het starten niet mogelijk is.
Voor meer informatie omtrent het gebruik
en onderhoud van de vaatwasser moet u
het bijgesloten handboek aandachtig
lezen.
SUPER
+
In de programma’s waar het symbool wordt aangegeven kunt u de
BIJZONDER VUILE
PANNEN EN COUVERTS
MET OPGEDROOGDE RESTEN
45°C 70°C
ECO droogfunctie
JA
68°C
JA
kiezen. Op deze wijze wordt het
ventilatiesysteem geactiveerd dat het mogelijk maakt de vaat met lagere temperaturen te drogen (energiebesparing). Bij gebruik van
deze optie zal het programma langer duren.
19 592 0001 03
Instructies Voor de Gebruiker
PROGRAMMERING
Op dit model vaatwasser zijn alle programmeringshandelingen slechts
mogelijk bij een gesloten deur. Bij een geopende deur verschijnen de
DISPLAY (8)
de programmering gedoofd.
SELECTIE VAN HET PROGRAMMA
Wanneer u de drukknop die hoort bij het geselecteerde programma
indrukt (zie tabel) zal het bijhorende controlelampje gaan branden ter
bevestiging van de uitgevoerde handeling en zal op de
voorziene tijsduur van het programma verschijnen met een indicatie van
de uren en minuten (“
symbolen -- en blijven de
h.mm
”).
CONTROLELAMPJES (7)
Het programma kan worden
geselecteerd met behulp van de
bijbehorende drukknoppen
DISPLAY (8)
(2)
voor
.
de
10
STARTEN VAN HET PROGRAMMA
Op dit punt kunt u de machine starten met de
druktoets. Gedurende enkele seconden, tot de tekst “
te knipperen en u een biep ter bevestiging hoort. Vanaf dat moment zal de
duur van de cyclus op de
tijsduur, die tijdens de cyclus wordt aangepast, is “indicatief”, want
beïnvloed door de wasomstandigheden, zoals de hoevelheid en aard van
de vaat, de aanvoertemperatuur van het water enz. Het is daarom normaal
wanneer u tijdens de uitvoering van het programma aanpassingen ziet
(toename of afname van de minuten) vooral tijdens de overgang van de
ene naar de andere fase (bijvoorbeeld van het wassen naar het spoelen).
EIND VAN HET PROGRAMMA
Het eind van het wasprogramma wordt aangekondigd door een kort
geluidssignaal en de tekst “
van de toetsen van het programma indrukt zal de tekst “
display en is de vaatwasser klaar om een nieuwe cyclus uit te voeren.
Hetzelfde gebeurt wanneer u de deur opent en weer sluit of wanneer u
de machine uit-en weer inschakelt.
DISPLAY (8)
End
” op de
afnemen. De hier afgebeelde
DISPLAY (8).
START/PAUZE (5)
Time to end
Wanneer u één
End
“ begint
” van de
Instructies Voor de Gebruiker
ONDERBREKING VAN EEN PROGRAMMA
Om een lopend programma te onderbreken, moet u:
Toets
•
WIJZIGEN VAN HET PROGRAMMA
Om een lopend programma te wijzigen moet u:
Het lopende programma onderbreken (zie “
•
Het nieuwe programma selecteren;
•
Toets
•
ANNULLERING VAN EEN PROGRAMMA
Om een lopend programma te annuleren moet u hem eerst onderbreken
(zie “
START/PAUZE (5)
tot de tekst “
Time to end
enkele seconden lang ingedrukt houden
“ blijft branden op de display (biep ter
bevestiging) nu kunt u de cyclus weer opnieuw laten starten of:
O
NDERBREKING V AN EEN
PROGRAMM A
”);
START/PAUZE (5)
nogmaals indrukken om het nieuwe
programma te laten starten.
O
NDERBREKING VAN EEN PROGRAMMA
”).
Op dit punt moet u tegelijkertijd de totsen P1+
P2
indrukken om de eerste drie programmacontrolelampjes te laten branden.
Op de display zal de tekst “P0” verschijnen en zal de vaatwasser
automatisch naar het eind van de cyclus gaan en het water uit de kuip
pompen (tijdens deze fase zal de tekst “
Wanneer de afvoer is beëindigd verschijnt de tekst “
Time to end
End
” knipperen).
“ van het eind
van de cyclus.
Wanneer tijdens de werking de deur wordt geopend, zal bij het sluiten
ervan het programma opnieuw moeten worden gestart zoals beschreven
onder punt “S
TARTEN VAN HET PROGRAM MA
”. Het programma zal worden
hervat vanaf het punt waarop het werd onderbroken.
Wanneer de temperatuur in de kuip de 50°C overschrijdt zal het
programma na ongeveer 30 seconden worden hervat.
Als het deurtje van de vaatwasser niet, of niet goed gesloten is zal de
INFORMATIEDISPLAY (8) melden dat het starten niet mogelijk is.
11
Loading...
