Page 1
GEBRAUCHSANWEISUNG
GESCHIRRSPÜLER
Page 2
Inhaltsverzeichnis
1. Hinweise zur Sicherheit und zum Gebrauch___________________ 76
2. Installation und Inbetriebnahme ____________________________ 78
2.1 Anschluss ans Wassernetz ___________________________________________________ 78
2.2 Elektrischer Anschluss_______________________________________________________ 79
3. Beschreibung der Bedieneinrichtungen ______________________ 80
3.1 Die Bedienblende ___________________________________________________________ 80
3.2 Das Info-Display ____________________________________________________________ 80
3.3 Spülprogramme ____________________________________________________________ 83
4. Gebrauchsanleitung _____________________________________ 86
4.1 Gebrauch des Wasserenthärters _______________________________________________ 86
4.2 Gebrauch der Reiniger- und Klarspüler-Verteilerkammer ____________________________ 88
4.3 Sicherheitshinweise und allgemeine Ratschläge___________________________________ 90

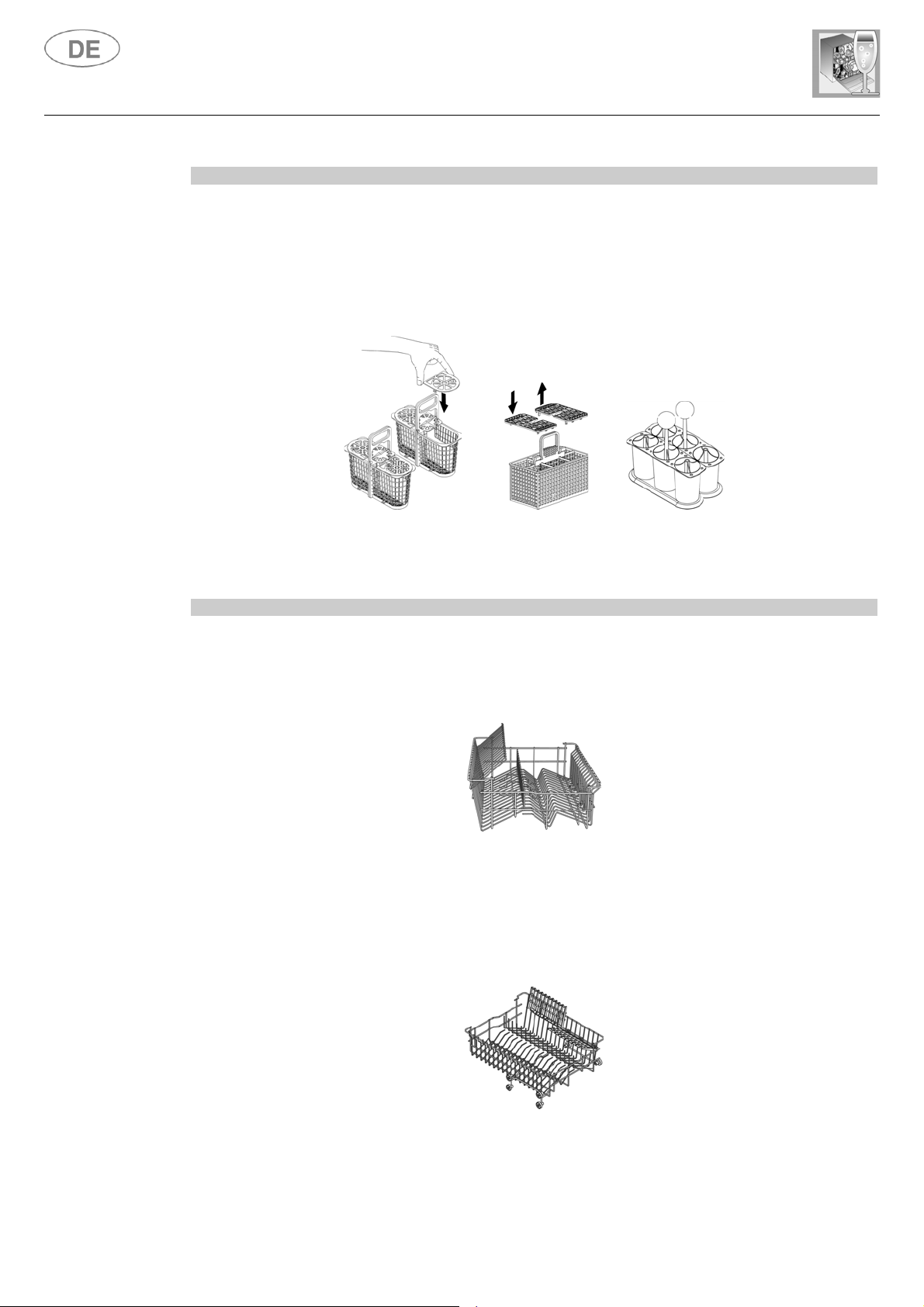

4.4 Gebrauch der Geschirrkörbe __________________________________________________ 91
5. Reinigung und Pflege ____________________________________ 94
5.1 Sicherheitshinweise und allgemeine Ratschläge___________________________________ 94
6. Abhilfe bei Fehlfunktionen_________________________________ 97
Wir danken Ihnen, dass Sie sich für eines unserer Geräte entschieden haben.
Wir empfehlen Ihnen, alle im vorliegenden Handbuch enthaltenen Anweisungen aufmerksam
durchzulesen, um sich über die geeignetsten Bedingungen für den richtigen und sicheren Gebrauch
Ihres Geschirrspülers zu informieren.
Die einzelnen Abschnitte sind so aufgebaut, dass Sie Schritt für Schritt alle Funktionen des Geräts
kennen lernen können. Die Erläuterungen sind leicht verständlich und mit detaillierten Illustrationen
versehen.
Sie enthalten nützliche Ratschläge zum Gebrauch der Geschirrkörbe, Sprüharme, Behälter, Filter
und Spülprogramme sowie zur richtigen Einstellung der Bedieneinrichtungen.
Die Hinweise zur Reinigung sollen Ihnen helfen, Ihren Geschirrspüler auf Dauer in einem optimalen
Betriebszustand zu erhalten.
Dieses übersichtlich aufgebaute Handbuch beantwortet alle Fragen, die im Zusammenhang mit dem
Gebrauch Ihres neuen Geschirrspülers auftreten können.
ANLEITUNG FÜR DEN INSTALLATEUR: sie richtet sich an den
die Inbetriebnahme und die Abnahmeprüfung des Geräts durchführen muss.
Fachtechniker
, der die Installation,
ANLEITUNG FÜR DEN BENUTZER: sie umfasst die Hinweise zum Gebrauch sowie die
Beschreibung der Bedieneinrichtungen und der richtigen Verfahrensweisen zur Reinigung und
Pflege des Geräts.
75
Page 3
Hinweise
1. Hinweise zur Sicherheit und zum Gebrauch
DIESES HANDBUCH IST INTEGRALER BESTANDTEIL DES GERÄTS: ES MUSS STETS IN EINEM UNVERSEHRTEN
ZUSTAND BEIM GERÄT AUFBEWAHRT WERDEN. VOR DEM GEBRAUCH DES GERÄTS SOLLTEN ALLE IN DIESEM
HANDBUCH ENTHALTENEN INFORMATIONEN AUFMERKSAM GELESEN WERDEN. DIE INSTALLATION MUSS VOM
FACHMANN IN EINKLANG MIT DEN GELTENDEN BESTIMMUNGEN AUSGEFÜHRT WERDEN. DIESES GERÄT IST FÜR
DEN GEBRAUCH IN EINEM HAUSHALT BESTIMMT UND ENTSPRICHT DEN AKTUELL GELTENDEN
72/23/EWG, 897336 (EINSCHLIESSLICH 92/31)
FUNKSTÖRUNGEN. DAS GERÄT WURDE FÜR FOLGENDE FUNKTIONEN KONZIPIERT:
VON GESCHIRR
IM FALLE EINES ANDEREN ALS DES VORGESEHENEN GEBRAUCHS KEINE HAFTUNG.
DAS TYPENSCHILD MIT DEN TECHNISCHEN DATEN, DER SERIENNUMMER UND DEN PRÜFZEICHEN IST
DEUTLICH SICHTBAR AUF DEM INNEREN RAND DER GERÄTETÜR ANGEBRACHT.
INNEREN RAND DER GERÄTETÜR DARF KEINESFALLS ENTFERNT WERDEN.
DIE VERPACKUNGSABFÄLLE NICHT OHNE AUFSICHT IN DER WOHNUNG LIEGEN LASSEN. DIE VERSCHIEDENEN
ABFALLMATERIALIEN DER VERPACKUNG TRENNEN UND ZUR NÄCHSTEN SAMMELSTELLE BRINGEN.
; JEDER ANDERE GEBRAUCH IST ALS ZWECKWIDRIG ANZUSEHEN.
, EINSCHLIESSLICH DER VERHÜTUNG UND BESEITIGUNG VON
SPÜLEN UND TROCKNEN
DER HERSTELLER ÜBERNIMMT
DAS TYPENSCHILD AUF DEM
RICHTLINIEN
DAS GERÄT MUSS IN DER VON DEN SICHERHEITSVORSCHRIFTEN FÜR ELEKTRISCHE ANLAGEN
VORGESEHENEN WEISE GEERDET WERDEN.
DER HERSTELLER HAFTET NICHT FÜR SCHÄDEN AN PERSONEN ODER SACHEN, DIE AUF EINE MANGELNDE
ODER FEHLERHAFTE ERDUNG ZURÜCKZUFÜHREN SIND.
WENN DAS GERÄT NICHT MIT DEM NETZSTECKER ANGESCHLOSSEN WIRD, IST EINE ALLPOLIGE
TRENNVORRICHTUNG MIT EINER KONTAKTÖFFNUNGSWEITE VON MINDESTENS 3 MM VORZUSEHEN.
DER STECKER, DER AN DAS NETZKABEL ANGESCHLOSSEN WIRD, MUSS VOM GLEICHEN TYP WIE DIE
STECKDOSE SEIN UND DEN GELTENDEN VORSCHRIFTEN ENTSPRECHEN. SICHERSTELLEN, DASS
NETZSPANNUNG UND -FREQUENZ MIT DEN ANGABEN AUF DEM LEISTUNGSSCHILD ÜBEREINSTIMMEN. KEINE
ADAPTER ODER ABZWEIGUNGEN VERWENDEN.
NICHT AM NETZKABEL ZIEHEN, UM DEN NETZSTECKER AUS DER STECKDOSE ZU ZIEHEN.
• DER NETZSTECKER MUSS NACH DER INSTALLATION ZUGÄNGLICH BLEIBEN.
• SOLLTE DAS NETZKABEL BESCHÄDIGT WORDEN SEIN, MUSS ES VON EINEM FACHMANN AUSGETAUSCHT
WERDEN.
WENN DAS GERÄT AUF EINEM BODEN MIT TEPPICHBODEN INSTALLIERT WIRD, IST DARAUF ZU ACHTEN, DASS
DIE ÖFFNUNGEN IN DER UNTERSEITE NICHT VERDECKT WERDEN.
76
DEN GESCHIRRSPÜLER NACH DEM GEBRAUCH AUSSCHALTEN, UM EINEN UNNÖTIGEN STROMVERBRAUCH ZU
VERMEIDEN.
DAS GERÄT MUSS, WENN ES AUSSER BETRIEB GENOMMEN WIRD, UNBRAUCHBAR GEMACHT WERDEN. DEN
NETZSTECKER AUS DER STECKDOSE ZIEHEN UND DANN DAS NETZKABEL DURCHSCHNEIDEN. DIE TEILE, DIE
EINE GEFAHR FÜR KINDER DARSTELLEN KÖNNTEN (SCHLOSS, TÜR USW.), SIND UNSCHÄDLICH ZU MACHEN.
DAS GERÄT MUSS DANN ZU EINER SAMMELSTELLE GEBRACHT WERDEN.
IM FALLE VON FUNKTIONSSTÖRUNGEN DEN GESCHIRRSPÜLER VOM STROMNETZ TRENNEN UND DEN
WASSERHAHN SCHLIESSEN. ANSCHLIESSEND EINEN FACHMANN VERSTÄNDIGEN.
Page 4
Hinweise
DAS GERÄT NICHT IN BETRIEB NEHMEN, WENN ES BEIM TRANSPORT BESCHÄDIGT WURDE. IM ZWEIFELSFALL
DEN HÄNDLER ZU RATE ZIEHEN.
DAS GERÄT MUSS NACH DEN ANWEISUNGEN DES HERSTELLERS ODER VON FACHPERSONAL INSTALLIERT
UND ANGESCHLOSSEN WERDEN.
DAS GERÄT IST FÜR DEN GEBRAUCH DURCH ERWACHSENE PERSONEN BESTIMMT.
UND ERLAUBEN SIE IHNEN NICHT, DAS GERÄT ALS SPIELZEUG ZU VERWENDEN. DIE REINIGUNGSMITTEL
AUSSER DER REICHWEITE VON KINDERN AUFBEWAHREN. KINDER VON DER GEÖFFNETEN GERÄTETÜR FERN
HALTEN. DIE MATERIALIEN, AUS DENEN DIE VERPACKUNG BESTEHT, (PLASTIKBEUTEL, POLYSTYROL,
METALLPROFILE USW.) DÜRFEN NICHT IN REICHWEITE VON KINDERN GELASSEN WERDEN.
KINDER VOM GEÖFFNETEN GESCHIRRSPÜLER FERNHALTEN; IM GERÄT KÖNNEN SICH NOCH
REINIGUNGSMITTELRÜCKSTÄNDE BEFINDEN, DIE ZU IRREVERSIBLEN SCHÄDEN AN DEN AUGEN, DEM MUND
UND DEM RACHEN FÜHREN UND AUCH DEN TOD DURCH ERSTICKEN VERURSACHEN KÖNNEN.
KEINE LÖSEMITTEL WIE ALKOHOL ODER TERPENTIN EINFÜHREN, DA ES HIERDURCH ZU EINER EXPLOSION
KOMMEN KANN.
KEIN GESCHIRR EINFÜLLEN, DAS DURCH ASCHE, WACHS ODER LACKE VERSCHMUTZT IST.
WENN MAN SICH AUF DIE GEÖFFNETE TÜR AUFSTÜTZT ODER SETZT, KANN DER GESCHIRRSPÜLER
UMKIPPEN UND INFOLGEDESSEN PERSONENSCHÄDEN VERURSACHEN.
KEINESFALLS DEN HEIZWIDERSTAND UNMITTELBAR NACH ABSCHLUSS EINES SPÜLPROGRAMMS BERÜHREN.
WÄHREND DES GEBRAUCHS DER GESCHIRRSPÜLMASCHINE KANN EINE LEICHTE BRÄUNUNG DES
WIDERSTANDSKÖRPERS, AUCH NUR AN EINIGEN STELLEN, EINTRETEN. DIES IST ALS NORMAL ZU
BETRACHTEN, DA ES MIT DER BETRIEBSART ZUSAMMENMÄNGT UND ES BEEINTRÄCHTIGT NICHT DEN BETRIEB
DES GERÄTS.
HALTEN SIE KINDER FERN
DAS EVENTUELL NACH ABSCHLUSS DES SPÜLPROGRAMMS UND VOR DEM TROCKNEN IM GESCHIRR ODER IM
GESCHIRRSPÜLER VERBLEIBENDE WASSER NICHT TRINKEN.
MODELLE MIT AQUASTOP
AQUASTOP IST EINE VORRICHTUNG, DIE EINE ÜBERFLUTUNG IM FALLE EINER UNDICHTIGKEIT DES GERÄTS
VERHINDERT. NACH AUSLÖSUNG DES AQUASTOP-SYSTEMS MUSS MAN EINEN FACHMANN MIT DER SUCHE
UND DER REPARATUR DES FEHLERS BEAUFTRAGEN. BEI DEN MODELLEN MIT AQUASTOP ENTHÄLT DER
WASSERZULAUFSCHLAUCH EIN MAGNETVENTIL.
MAGNETVENTIL NICHT INS WASSER FALLEN LASSEN.
SEIN SOLLTE, DAS GERÄT VOM STROM- UND VOM WASSERNETZ TRENNEN.
UNMITTELBAR NACH INSTALLATION DES GERÄTS EINE KURZE PRÜFUNG DES GERÄTS NACH DEN WEITER
UNTEN GEGEBENEN ANWEISUNGEN VORNEHMEN. WENN DAS GERÄT NICHT FUNKTIONIERT, MUSS MAN ES
VOM STROMNETZ TRENNEN UND DAS NÄCHSTE KUNDENDIENSTZENTRUM VERSTÄNDIGEN.
NICHT VERSUCHEN, DASS GERÄT SELBST ZU REPARIEREN.
DER GESCHIRRSPÜLER ENTSPRICHT ALLEN VON DEN GELTENDEN SICHERHEITSVORSCHRIFTEN
VORGEGEBENEN UND ELEKTRISCHE GERÄTE BETREFFENDEN ANFORDERUNGEN. TECHNISCHE KONTROLLEN
DÜRFEN GGF. NUR VON AUTORISIERTEM FACHPERSONAL VORGENOMMEN WERDEN:
UNBEFUGTEN PERSONEN AUSGEFÜHRT WERDEN, FÜHREN NICHT NUR ZUM ERLÖSCHEN DER GARANTIE,
SONDERN STELLEN AUCH EINE POTENTIELLE GEFAHR FÜR DEN BENUTZER DAR.
Der Hersteller haftet nicht für Schäden
an Personen oder Sachen, die darauf zurückzuführen sind, dass die
DEN SCHLAUCH NICHT ZERSCHNEIDEN UND DAS
WENN DER WASSERZULAUFSCHLAUCH BESCHÄDIGT
REPARATUREN, DIE VON
oben stehenden Vorschriften missachtet, unbefugte Änderungen an auch nur einem Teil vorgenommen oder
andere als Originalersatzteile verwendet wurden.
77
Page 5
Anleitung für den Installateur

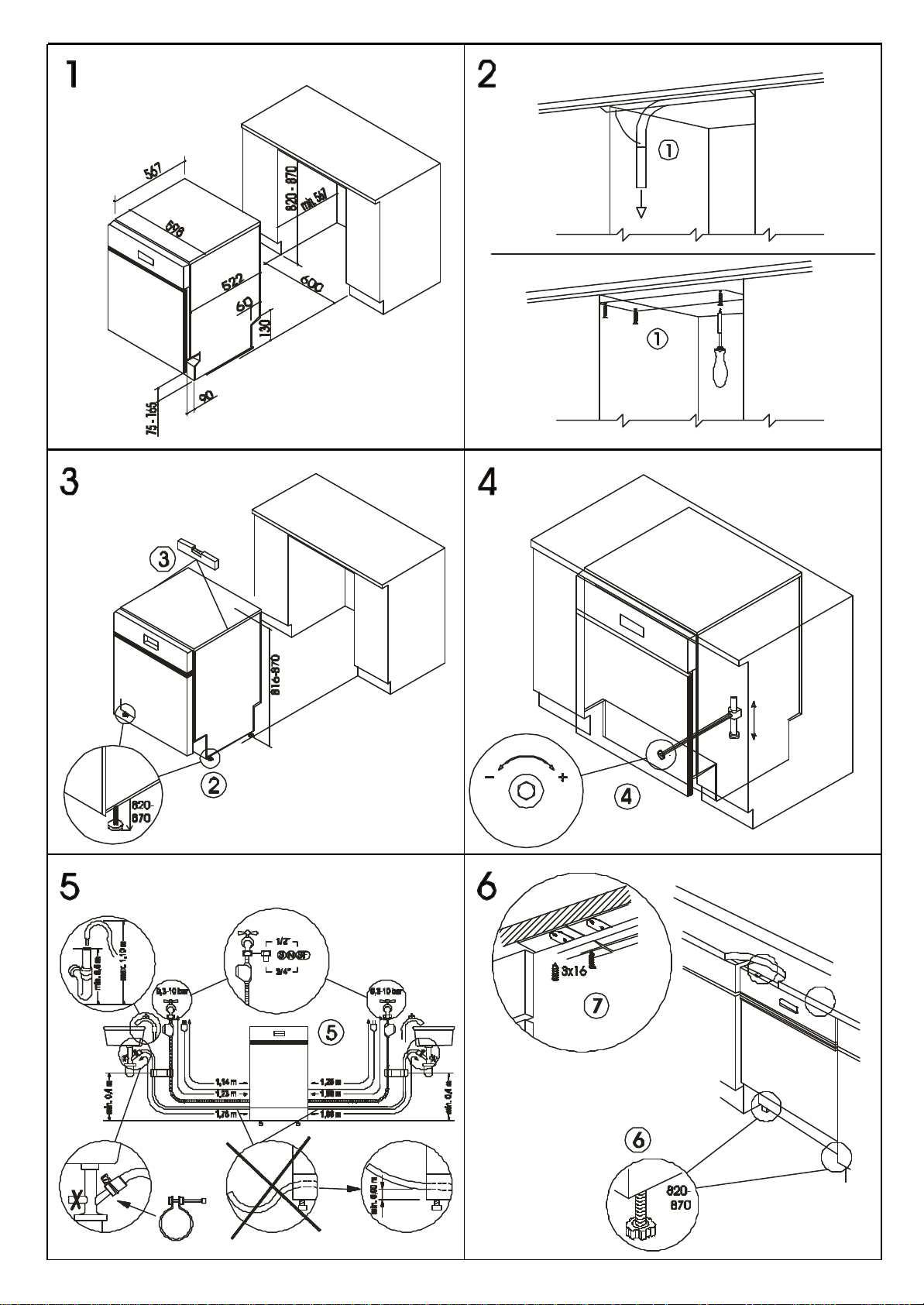

2. Installation und Inbetriebnahme
Die Polystyrolteile zum Blockieren der Geschirrkörbe herausnehmen.
Das Gerät am vorgesehenen Ort aufstellen. Der Geschirrspüler kann seitlich neben oder mit dem
Rücken gegen Möbel oder Wände angeordnet werden.
Wenn der Geschirrspüler neben einer Wärmequelle aufgestellt wird, muss eine Tafel aus
wärmedämmendem Material zwischen Geschirrspüler und Wärmequelle angeordnet werden, um
eine Überhitzung und Betriebsstörungen zu verhindern.
Zur Gewährleistung der Stabilität Bodeneinbaugeräte oder integrierbare Geräte nur unter
durchgehenden Arbeitsplatten, die mit den angrenzenden Möbeln verschraubt sind, einbauen.
Zur Erleichterung der Installation können der Wasserzulaufschlauch und der Ablaufschlauch in alle
Richtungen gedreht werden; darauf achten, dass die Schläuche nicht geknickt oder gequetscht
werden und nicht zu stark gespannt sind.
Das Gerät nur mit Hilfe der höhenverstellbaren Füße waagrecht ausrichten. Dieser Vorgang ist zur
Gewährleistung des einwandfreien Betriebs des Geschirrspülers unabdingbar.
Einige Einbaumodelle verfügen nur über einen hinteren Stellfuß, der mit einer Schraube, die sich
unten auf der Vorderseite des Geräts befindet, verstellt werden kann.
2.1 Anschluss ans Wassernetz
Der Gefahr einer Verstopfung oder Beschädigung vorbeugen:
oder längere Zeit nicht verwendet wurde, zur Vermeidung von Schäden am Gerät vor dem
Anschluss ans Wassernetz sicherstellen, dass das Wasser klar und frei von Verunreinigungen ist.
Um den Geschirrspüler an das Wassernetz anzuschließen, müssen ausschließlich neue Schläuche
verwendet werden; alte oder gebrauchte Schläuche dürfen nicht wiederverwendet werden.

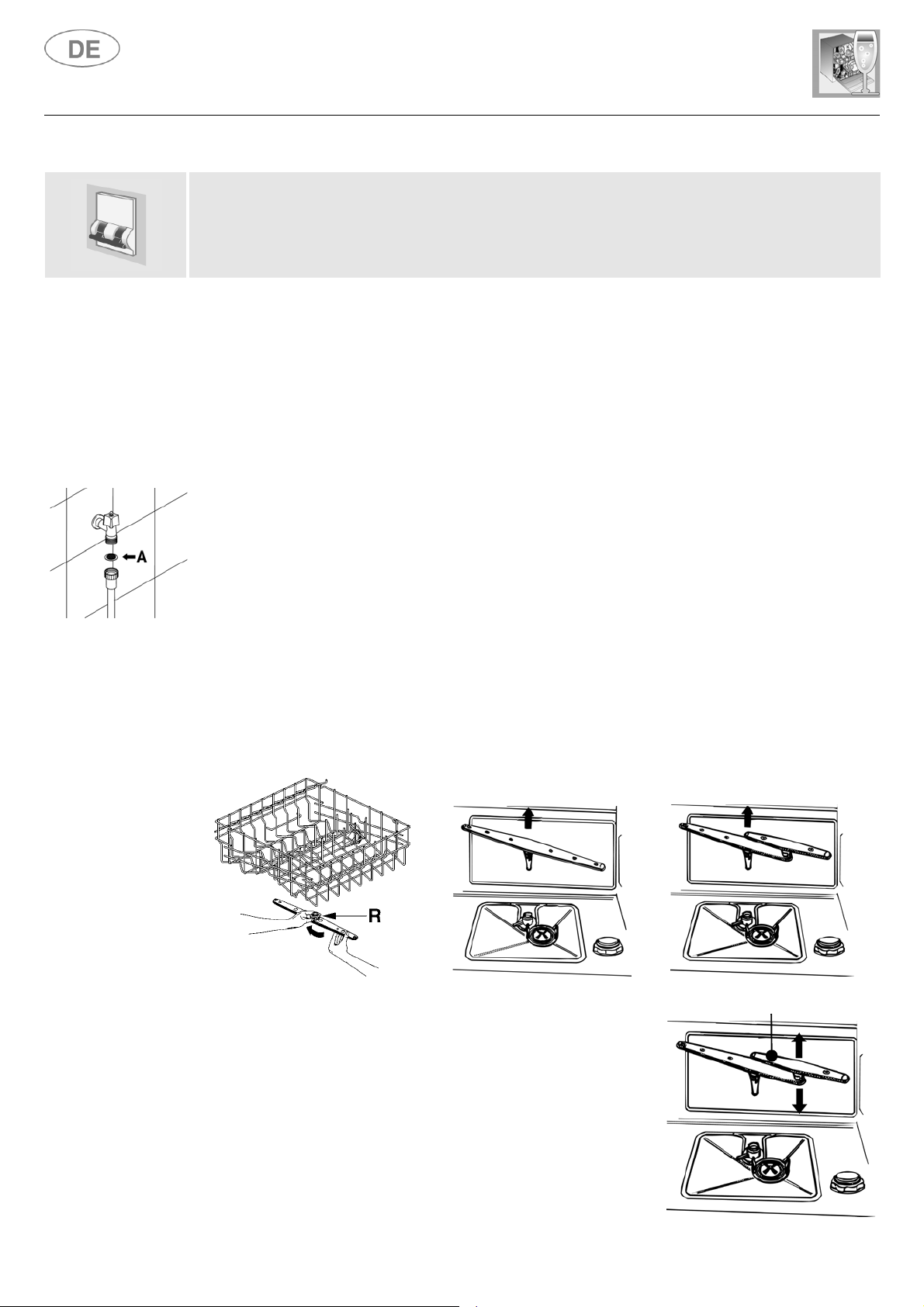

ANSCHLUSS AN DAS WASSERVENTIL
Den Wasserzulaufschlauch an ein Kaltwasserventil mit Zollgewinde 3/4" anschließen; hierbei muss
man das mit dem Geschirrspüler gelieferte Filtersieb A einsetzen.
Sicherstellen, dass der Schlauch zunächst fest mit den Händen eingeschraubt wird und dann
zum Schluss durch etwa 1/4-Drehung mit einer Zange festgezogen wird. Bei den Modellen mit
AQUASTOP befindet sich das Filtersieb schon im Gewindering.
wenn die Wasserleitung neu ist
78
Der Geschirrspüler kann mit Wasser mit einer
werden. Speist man das Gerät mit warmem Wasser, verkürzt sich die Spülzeit um rund 20
Minuten, doch wird die Reinigungswirkung geringfügig reduziert. Der Anschluss erfolgt an das
Warmwasserventil in der gleichen Weise, wie es für den Kaltwasseranschluss beschrieben wurde.
Temperatur von nicht mehr als 60°C
gespeist
Page 6
Anleitung für den Installateur
ANSCHLUSS DES ABLAUFSCHLAUCHS
Den Ablaufschlauch an ein Ablaufrohr mit einem
Mindestdurchmesser von
kann der Ablaufschlauch mit dem mitgelieferten
Schlauchkrümmer an einem Spülbecken befestigt
werden. Hierbei ist jedoch darauf zu achten, dass er
nicht gequetscht oder zu stark gekrümmt wird. Man
muss unbedingt darauf achten, dass sich der Schlauch
nicht lösen und herabfallen kann. Zu diesem Zweck
verfügt der Schlauchkrümmer über ein Loch, durch das
man eine Schnur für die Befestigung an der Wänd oder
am Wasserhahn ziehen kann.
Das freie Ende muss auf einer Höhe zwischen
100 cm
Wasser eingetaucht sein.
Im Falle von horizontal angeordneten
Verlängerungsschläuchen, die eine Länge von maximal
3 m haben dürfen, muss man den Ablaufschlauch auf
einer Höhe von maximal
angeordnet werden und darf niemals ins
4 cm
anschließen; alternativ
85 cm
vom Boden anordnen.
30 und
2.2 Elektrischer Anschluss
Den Netzstecker in Übereinstimmung mit den Anweisungen in Kapitel "1. Hinweise zur Sicherheit
und zum Gebrauch" an eine geeignete Steckdose anschließen.
79
Page 7
Anleitung für den Benutzer
3. Beschreibung der Bedieneinrichtungen

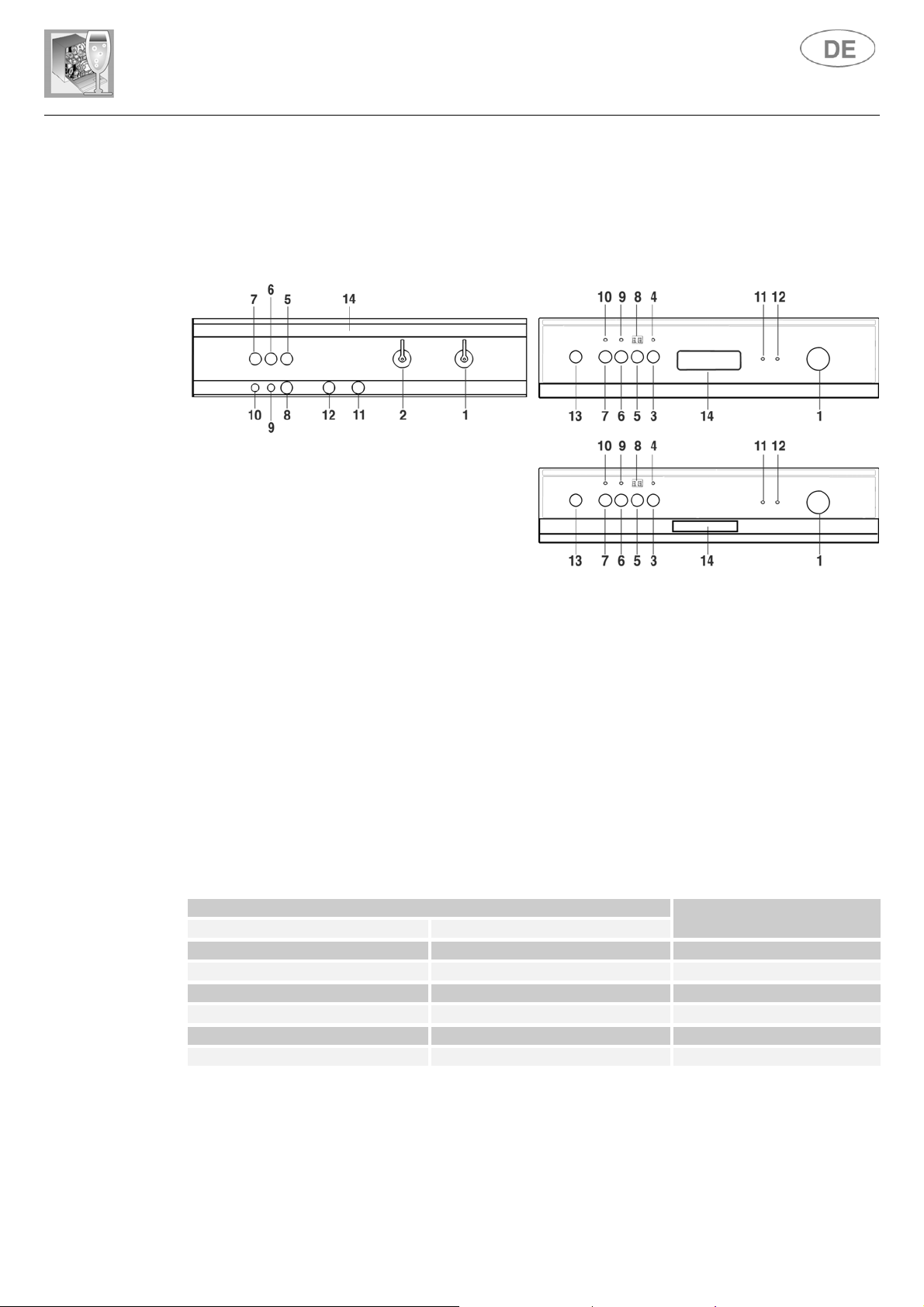

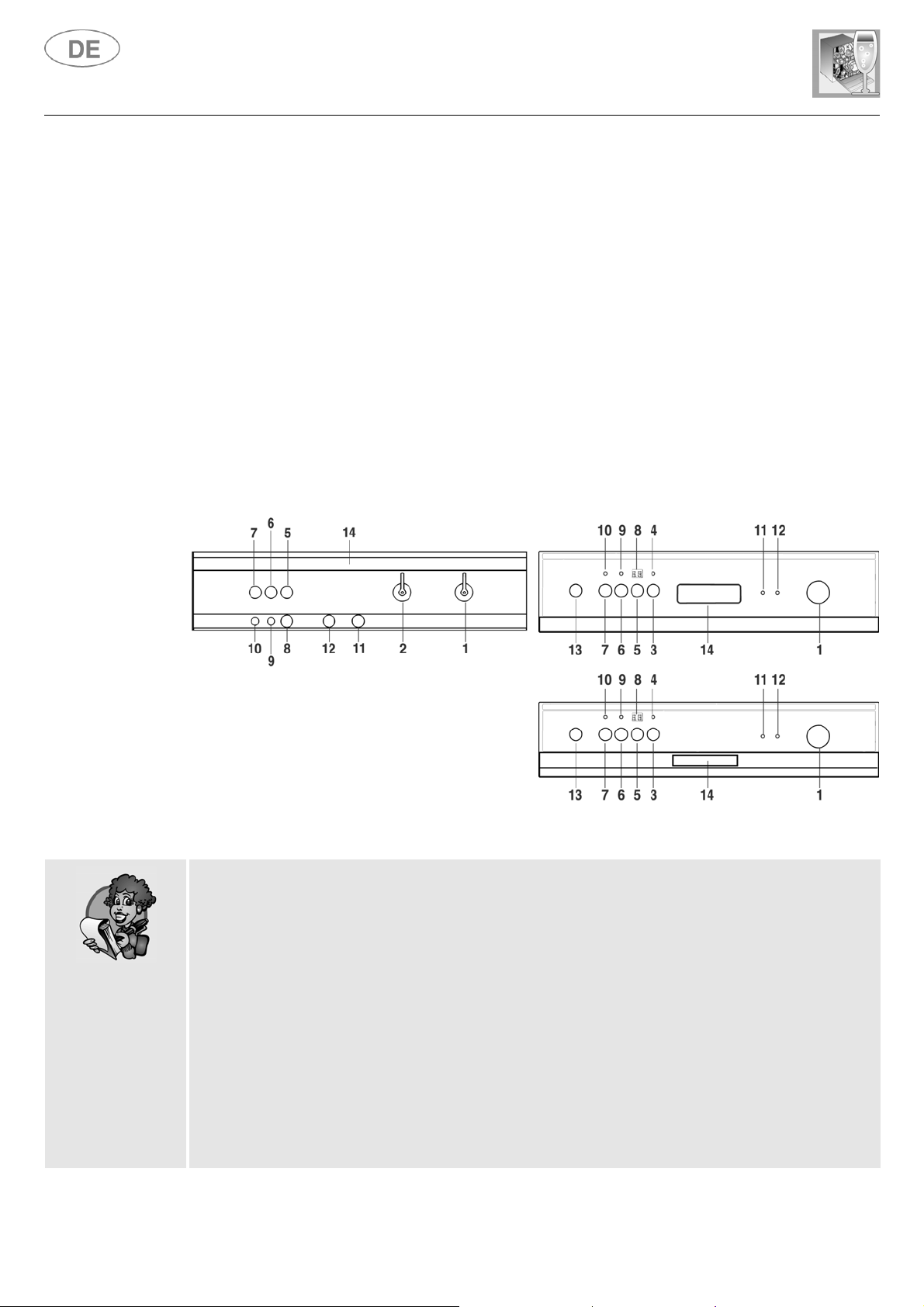

3.1 Die Bedienblende
Sämtliche Steuerungen und Bedienungen des Geschirrspülers sind auf der Bedienblende
zusammengestellt und je nach Modell verschieden angeordnet. Prüfen Sie, ob Ihre Bedienblende
vom Typ "A" oder "B" ist, um die Funktionen und Steuerungen in der folgenden Legende
festzustellen.
YP
T
"A"T
1
WAHLSCHALTER
2
WAHLSCHALTER
3
TASTE
4
KONTROLLLAMPE
5
TASTE
6
TASTE
7
TASTE
8 INFO-DISPLAY
9
KONTROLLLAMPE
10
KONTROLLLAMPE
11
KONTROLLLAMPE
12
KONTROLLLAMPE
13
WAHLSCHALTER
14
EINGELASSENER GRIFF ZUM ÖFFNEN DER GERÄTETÜR
EIN/AUS
START/PAUSE
SPÜLGANG MIT ½ BELADUNG
ÖKO-TROCKNEN (nur bei einigen Modellen)
SPÜLPROGRAMME
EIN/AUS
EIN
SPÜLGANG MIT ½ BELADUNG
ÖKO-TROCKNEN
SALZ FEHLT
KLARSPÜLER FEHLT
STARTVERZÖGERUNG
STARTVERZÖGERUNG
UND
YP
"B"
80
3.2 Das Info-Display
Der Geschirrspüler verfügt über ein praktisches
Informationen zu den programmierten Funktionen angezeigt werden.
EINSTELLEN DES SPÜLPROGRAMMS
Zur Wahl des am besten für das zu spülende Geschirr geeigneten Spülprogramms die
nachstehende Tabelle zu Rate ziehen, in der die Art von Geschirr und der Verschmutzungsgrad
berücksichtigt werden.
Nach Wahl de geeigneten Spülprogramm anhand der Tabelle zum Einstellen des Programms den
WAHLSCHALTER SPÜLPROGRAMME (1)
auf das Symbol bzw. die Keunummer drehen.
DISPLAY
, auf dem alle
Page 8
Anleitung für den Benutzer
PROGRAMM
SUPER
ÖKO
(*) BIO
EN 50242
(3)
TÄGLICH
NORMAL
SCHALTER
SPÜL-
PROGRAMME
ÖKO-
TROCKNEN
(FAKULT ATIF)
INFO-
DISPLAY
P8
P7
P6
P5
P4
ART UND
VERSCHMUTZUNGSGRAD
DES GESCHIRRS
STARK
VERSCHMUTZTE
TÖPFE UND
GESCHIRR,
AUCH MIT
EINGETROCKNETEN
SPEISERESTEN
NORMAL
VERSCHMUTZTE
TÖPFE UND
GESCHIRR,
AUCH MIT
EINGETROCKNETEN
SPEISERESTEN
GERING
VERSCHMUTZTE
TÖPFE UND
GESCHIRR,
JEDOCH MIT
EINGETROCKNETEN
SPEISERESTEN
NORMAL
VERSCHMUTZTE
TÖPFE UND
GESCHIRR OHNE
EINGETROCKNETE
SPEISERESTE
NORMAL
VERSCHMUTZTE
TÖPFE UND
GESCHIRR
SPÜLMITTEL-
MENGE
10 - 25
30
30
30
30
PROGR AMMABLAUF DAUER VERBRAUCH
VORSPÜLEN SPÜLEN KALT
WARM
_
KALT
_
KALT
KLARSPÜLEN
70°C 2 JA JA 135' 17 1,45
55°C 1 JA JA 118' 11 1,15
55°C 1 JA JA 160'
65°C 1 JA JA 100' 11 1,20
65°C 1 JA JA 104' 14 1,25
WARM
KLARSPÜLEN
TROCKNEN MINUTEN
(2)
(3)
WASSER
ENERGIE
LITER (1)
14 1,05
Kwh (2)
(3)
KURZ-
PROGRAMM
(4)
SCHON-
PROGRAMM
EINWEICH EN
(4)
Das Einweichen
Die Option
HALBE BELADUNG (6)
_
P3
P2
_
P1
nur
bei Teilbeladung ausführen.
GERING
VERSCHMUTZTES
UND EMPFINDLICHES
GESCHIRR
GERING
VERSCHMUTZTES
GESCHIRR
TÖPFE UND
GESCHIRR VOR DER
VOLLSTÄNDIGEN
BELADUNG DES
GERÄTS
25
25
_
_
_
KALT
45°C 2
_
45°C 1 JA JA 78' 10 0,9
_
1
_
steht bei allen Programmen wahlweise zur Verfügung,
NEIN 32' 10 0,4
NEIN 18' 4
Einweichen.
(*) Vergleichsprogramm nach Norm EN 50242.
(-) Nicht vorgesehen.
(1) Mittlerer Verbrauch bei Einstellung des Enthärters auf
Stufe 2
.
(2) Die Dauer des Programms und der Energieverbrauch können in Abhängigkeit von der Wasser und Raumtemperatur sowie von der Art und der Menge von Geschirr variieren.
(3) Wenn die Funktion
(4) Bei diesen Programmen hat die Funktion
ÖKO-TROCKNEN
gewählt ist.
ÖKO-TROCKNEN
keine Wirkung.
_
jedoch nicht beim
In den Programmen, in denen das Symbol
angegeben ist, kann
die Funktion ÖKO-Trocknen
angewählt
werden. Auf diese Weise wird das Belüftungssystem aktiviert, das es ermöglicht, das Geschirr unter geringeren
Temperaturen zu trocknen (Energiebesparung). Wenn diese Option gewählt wird, verlängert sich die Dauer des
Programms (rund
50 Minuten
beim Programm
BIO P6
; rund
20 Minuten
bei allen anderen Programmen).
Wenn die Gerätetür des Geschirrspülers nicht oder nicht richtig geschlossen wurde, erscheint auf dem
INFO-DISPLAY (8)
eine Meldung, die darauf hinweist, dass das Gerät nicht gestartet werden kann.
81
Page 9
Anleitung für den Benutzer
EINSCHALTEN (TYP "A")
Um das Gerät einzuschalten muß der
mit dem Buchstaben I gedreht werden.
EIN/AUS
Wähler
(2)
ganz einfach bis zur Übereinstimmung
EINSCHALTEN (T
Um den Geschirrspüler anzuschalten, drücken Sie die Taste
starten. Die Kontrolllampe
TABELLE FÜR PRÜFSTELLEN
Prüfnorm EN 50242
Vergleichsprogramm
Beladung 12 Gedecke
Reinigertyp B
Reinigerdosierung 30 g
Einstellung des Klarspülers Je nach Modell 3/4 oder 4/6
"B")
YP
EIN/AUS (3)
EIN (4)
YP
"A"T
T
leuchtet auf.
(*) Wahlschalter auf P6 +
, um das Programm zu
YP
"B"
ÖKO-TROCKNEN
82
EN 50242
AUSSCHALTEN DES SIGNALTONS AM PROGRAMMENDE
Das akustische Signal bei Programmstart/-ende kann ausgeschaltet werden.
Hierzu wie folgt vorgehen:
• die Taste
DISPLAY (8)
•
drückt man dann erneut die Taste
ausgeschaltet (auf dem Display erscheint das Symbol bN);
•
die Taste
HALBE BELADUNG (6)
das Symbol bS erscheint;
START/PAUSE (5)
zweimal drücken, um die Programmierfunktion zu verlassen.
einige Sekunden gedrückt halten, bis auf dem
HALBE BELADUNG (6)
, wird das akustische Signal
INFO-
Page 10
Anleitung für den Benutzer
Um das akustische Signal wieder zu aktivieren, wird der Vorgang wiederholt.
• die Taste
DISPLAY (8)
• durch nochmaliges Drücken der Taste
wieder aktiviert (auf dem Display erscheint bS);
• zwei Mal die Taste
3.3 Spülprogramme
HALBE BELADUNG (6)
das Symbol bN erscheint;
START/PAUSE (5)
einige Sekunden lang gedrückt halten, bis auf dem
HALBE BELADUNG (6)
drücken, um den Programmiermodus zu verlassen.
wird das akustische Signal
INFO-
Der Geschirrspüler verfügt über eine Bedienblende und ein
Beschreibung der Bedieneinrichtungen", beschrieben werden. Mit diesen Bedieneinrichtungen können
alle Bedienungen zum Ein- und Ausschalten und zum Programmieren vorgenommen werden.
Vor dem Starten eines Spülprogramms muss man sicherstellen, dass:
•
der Wasserhahn
•
•
•
•
•
WAHL DER FUNKTION "HALBE BELADUNG"
Diese Funktion eignet sich besonders für Ladungen bis zu
von Wasser und Strom. Sie wird mit der Taste
Wahlmöglichkeiten bietet:
1) drückt man die Taste nur einmal, wählt man den Oberkorb;
2) drückt man die Taste ein zweites Mal, wählt man den Unterkorb;
3) drückt man die Taste ein drittes Mal, kehrt man wieder zur vollen Beladung zurück.
Nachdem man wie üblich das gewünschte Spülprogramm gewählt hat, muss man eine der drei
oben genannten Optionen wählen: auf dem
dem gewählten Geschirrkorb entspricht. Diese Kontrolllampe leuchtet für die Dauer von 5
Sekunden; anschließend kehrt das
Programms zurück. Möchte man jedoch erneut kontrollieren, welchen Geschirrkorb man gewählt
hat, genügt vor dem Programmstart eine einmalige Betätigung der Taste
Behälter
der
Verteilerkammer
die
die Geschirrkörbe
sich die Sprüharme
die Tür des Geschirrspülers
geöffnet
des Enthärters
richtig beladen
ist;
mit der
frei
und ohne Behinderungen drehen können;
mit Regeneriersalz gefüllt ist
richtigen Dosiermenge Reiniger
wurden;
richtig geschlossen
INFO-DISPLAY (8)
INFO-DISPLAY (8)
ist.
HALBE BELADUNG (6)
INFO-DISPLAY
;
gefüllt ist;
6 Gedecken
leuchtet die Kontrolllampe auf, die
wieder zur Anzeige des eingestellten
und erlaubt die Einsparung
, die in Kapitel "3.
aktiviert, die drei
HALBE BELADUNG (6).
In den für die Funktion
anordnen; der nicht gewählte Geschirrkorb muss hingegen
ACHTUNG: es hat keinen Zweck, Geschirr und Besteck in den nicht gewählten Geschirrkorb
zu laden, da der Wasserstrahl nur den gewählten Geschirrkorb erreicht.
LÖSCHEN DES LAUFENDEN PROGRAMMS
Zum Annullieren des laufenden Programms die Taste
gedrückt halten, bis auf dem
diesem Punkt muss man zum Beenden des laufenden Programms gleichzeitig die Taste
BELADUNG (6)
der Buchstabe P gefolgt von einem Bindestrich
auf Programmende.
und die Taste
HALBE BELADUNG
INFO-DISPLAY (8)
START/PAUSE (5)
gewählten Geschirrkorb kann man einen Besteckkorb
leer
gelassen werden.
START/PAUSE (5)
das gewählte Programm angezeigt wird. An
drücken. Auf dem
(P-)
und der Geschirrspüler schaltet automatisch
INFO-DISPLAY (8)
einige Sekunden
HALBE
erscheint
83
Page 11
Anleitung für den Benutzer
ÄNDERN DES PROGRAMMS
Zum Ändern des Programms einige Sekunden lang die Taste
dann das neue Programm wie oben beschrieben auswählen. Dann erneut die Taste
START/PAUSE (5)
drücken und einige Sekunden lang gedrückt halten.
VERZÖGERN DES PROGRAMMSTARTS
Der Programmstart kann um 1, 2, 4, 6, 8 oder 12 Stunden verzögert werden. Auf diese Weise
können Sie den Geschirrspüler arbeiten lassen, wann es Ihnen am liebsten ist.
Den Wahlschalter
STARTVERZÖGERUNG (2 - 13)
auf die Anzahl von Stunden einstellen, um die
der Beginn des Programms verzögert werden solt.
Diese Angabe erscheint automatisch auch auf dem
INFO-DISPLAY (8)
oben beschrieben wählen: der Geschirrspüler führt unverzüglich einen Vorspülgang aus, nach
dessen Abschluss er sich erst nach Ablauf der eingestellten Verzögerungszeit wieder einschaltet;
auf dem
INFO-DISPLAY (8)
werden die Rückwärtszählung der bis zum Programmstart
verbleibenden Zeit angezeigt.
START/PAUSE (5)
. Dann das Programm wie
gedrückt halten,
YP
"A"T
T
YP
"B"
SO KÖNNEN SIE ENERGIE SPAREN! … UND UMWELTBEWUSST HANDELN
•
Verwenden Sie nach Möglichkeit den Geschirrspüler erst, wenn er voll beladen ist.
•
Spülen Sie das Geschirr nicht unter fließendem Wasser.
•
Verwenden Sie das für die jeweilige Beladung am besten geeignete Spülprogramm.
•
Keinen Vorspülgang durchführen.
•
Falls vorhanden, sollte das Gerät an eine Warmwasseranlage bis zu 60°C angeschlossen
werden.
•
Falls möglich, auf die Trockenphase verzichten und die Gerätetür nach Abschluss des
Spülprogramms offen lassen: die Luft und die Restwärme trocknen das Geschirr einwandfrei.
84
SO KÖNNEN SIE REINIGUNGSMITTEL SPAREN! … UND UMWELTBEWUSST HANDELN
Die Phosphate in Reinigungsmitteln für Geschirrspüler belasten die Umwelt. Zur Vermeidung eines
zu großen Reinigerverbrauchs - und auch Stromverbrauchs - sollten Sie folgende Empfehlungen
beachten:
•
trennen Sie das empfindlichere Geschirr
von dem Geschirr, das aggressiven Reinigern und
hohen Temperaturen besser standhält;
•
den Reiniger
nicht direkt auf das Geschirr geben
.
Page 12
Anleitung für den Benutzer
START
Nachdem man alle oben beschriebenen Vorbereitungen richtig ausgeführt hat, muss man zum
Starten des Geschirrspülers lediglich die Taste
halten, bis das akustische Signal ertönt, das den Programmbeginn ankündigt. Auf dem
DISPLAY (8)
handelt es sich nur um eine "ungefähre" Angabe, da sie von den Spülbedingungen
(Geschirrmenge, Wassertemperatur usw.) abhängig ist; außerdem wird die Anzeige während des
Spülprogramms ständig aktualisiert.
wird die Programmdauer in Minuten angezeigt. Bei der Anzeige der Programmdauer
START/PAUSE (5)
einige Sekunden gedrückt
INFO-
Auf dem
60 Minuten
Wenn die Tür des Geschirrspülers während dem Spülen geöffnet wird, muss man
abwarten
erneut
Dieser Vorgang kann zu Unregelmäßigkeiten beim Programmablauf führen.
PROGRAMMENDE
Das Programmende wird durch einen kurzen Signalton und das Blinken der Anzeige des
gewählten Programms auf dem
Sofern ein neues Spülprogramm begonnen werden soll, ist es erforderlich, vor dessen Einstellung
die Tür zu öffnen und wieder zu schließen oder ein Mal die Taste
um das Display wieder in seine Ausgangslage zurückzustellen und das Blinken zu unterbrechen.
HERAUSNEHMEN DES GESCHIRRS
Am Ende des Programms muss man das Geschirr mindestens
es abkühlen kann. Es ist
Oberkorb zurückgebliebene Wassertropfen nicht auf das Geschirr im Unterkorb tropfen können.
INFO-DISPLAY (8)
überschreitet, wechselt sich die Stundenanzeige mit der Minutenanzeige ab.
, bevor man das Programm erneut starten kann. Die Gerätetür richtig schließen und dann
die Taste
START/PAUSE (5)
wird die vorgesehene Dauer des Spülprogramms angezeigt; wenn sie
1 Minute
drücken.
INFO-DISPLAY (8)
ratsam
, zuerst den Unterkorb zu entleeren, damit etwaige noch im
signalisiert.
START/PAUSE (5)
20 Minuten
im Gerät lassen, damit
zu drücken,
85
Page 13
Anleitung für den Benutzer
4. Gebrauchsanleitung
Nach der ordnungsgemäßen Installation des Geschirrspülers für die Inbetriebnahme wie folgt
vorgehen:
• Den Wasserenthärter einstellen;
• Regeneriersalz einfüllen;
• Klarspüler und Reiniger einfüllen.
4.1 Gebrauch des Wasserenthärters
Der im Wasser enthaltene Kalk (Wasserhärte) ist
verantwortlich für weißliche Flecken auf dem trockenen
Geschirr, das mit der Zeit matt zu werden neigt. Der
Geschirrspüler ist mit einem automatischen Wasserenthärter
ausgestattet, der mit Hilfe eines speziellen Regeneriersalzes
dem Wasser die härtenden Substanzen entzieht.
Beim Verlassen des Werks ist beim Geschirrspüler die
Wasserhärte 3 (mittlere Härte
eingestellt.
41-60°dF
24-31°dH
–
)
SALZ
Bei Verwendung von Wasser mittlerer Härte muss ungefähr alle
nachgefüllt werden. Der Vorratsbehälter des Enthärters hat ein Fassungsvermögen von ungefähr
1,7 kg
grobkörnigen Salzes. Der Behälter befindet sich im Boden des Spülraums. Den unteren
Geschirrkorb herausnehmen, den Deckel des Behälters entgegen dem Uhrzeigersinn
aufschrauben und das Salz mit dem zur Ausstattung des Geschirrspülers gehörenden Trichter
einfüllen. Vor dem Wiederanbringen des Deckels Salzreste im Bereich der Einfüllöffnung
entfernen.
•
Beim ersten Gebrauch des Geschirrspülers muss man abgesehen vom Salz auch
Wasser
•
Nach dem Befüllen des Salzbehälters stets
darf nämlich nicht in den Salzbehälter gelangen, da hierdurch der Betrieb der
Wasseraufbereitungsanlage beeinträchtigt würde. In diesem Fall verliert die Garantie ihre
Gültigkeit.
•
Ausschließlich
Salz in Tablettenform
•
Kein Speisesalz verwenden
Enthärtungsanlage beschädigen können.
•
Nötigenfalls das Salz
eventuell übergelaufene Salzlösung sofort mit dem Wasser weggespült; bleibt die Salzlösung
längere Zeit im Spülraum, kann es zu
in den Salzbehälter einfüllen.
Regeneriersalz für Haushaltsgeschirrspüler verwenden. Bei Verwendung von
den Salzbehälter nicht vollständig füllen.
, da es nichtlösliche Substanzen enthält, die im Laufe der Zeit die
vor dem Start des Spülprogramms
den Deckel sorgfältig schließen
Korrosion
kommen.
20 Spülgänge
einfüllen; auf diese Weise wird
neues Salz
einen Liter
. Die Spüllauge
86
Darauf achten, nicht die Salzverpackung mit der des Reinigers zu verwechseln
Reiniger in den Salzbehälter, wird der Enthärter
beschädigt
.
: füllt man
Page 14
Anleitung für den Benutzer
EINSTELLUNG DES ENTHÄRTERS
Die elektronische Steuerung des Geschirrspülers ermöglicht die Anpassung des Geräts an die
eingestellte Wasserhärte. Den Wasserenthärter in der folgenden Weise einstellen:
YP
"A"T
T
• Die Taste
DISPLAY (8)
• Drückt man nun die Taste
Wasserhärte auf (auf dem Info-Display erscheint der aktuelle Wert).
HALBE BELADUNG (6)
das Symbol bS erscheint.
START/PAUSE (5)
einige Sekunden gedrückt halten, bis auf dem
, ruft man die Funktion für die Festlegung der
YP
"B"
INFO-
• Drückt man erneut die Taste
h1, h2…h5
(
• Die Taste
WASSERHÄRTE-TABELLE
Grad Deutsche Härte (°dH) Grad Französische Härte (°dF)
Die örtliche Wasserhärte beim Wasserversorgungsunternehmen erfragen.
) einstellen. Den Wert anhand der "Wasserhärte-Tabelle" wählen.
START/PAUSE (5)
WASSERHÄRTE
0 - 4 0 - 7 .h 0
5 - 15 8 - 25 .h 1
16 - 23 26 - 40 .h 2
24 - 31 41 - 60 .h 3
32 - 47 61 - 80 .h 4
48 - 58 81 - 100 .h 5
HALBE BELADUNG (6)
drücken, um die Programmierfunktion zu verlassen.
, kann man die passende Wasserhärte
EINSTELLUNG
87
Page 15
Anleitung für den Benutzer

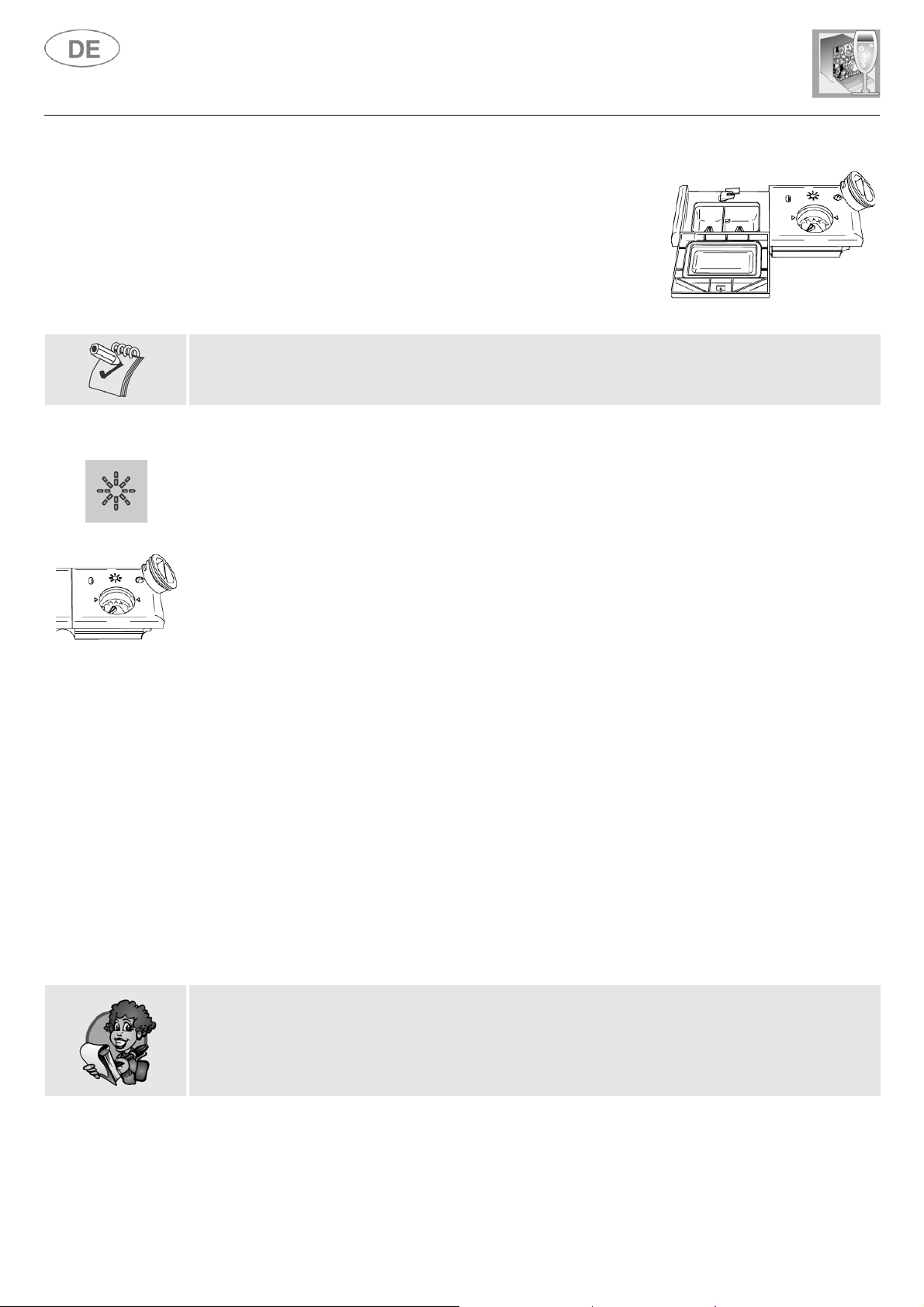

4.2 Gebrauch der Reiniger- und Klarspüler-Verteilerkammer
Die Reiniger- und Klarspülerkammer befindet sich im unteren
Bereich der Gerätetür: links die
Dosiervorrichtung
die
.
Verteilerkammer
und rechts
Mit Ausnahme des
Reiniger in die
nur nach Bedarf eingefüllt werden.
EINFÜLLEN DES KLARSPÜLERS FÜR DAS NACHSPÜLEN
Der Klarspüler beschleunigt das Trocknen des Geschirrs und verhindert die Bildung von Flecken
und Kalkablagerungen. Er wird während des letzten Nachspülens automatisch aus dem Behälter,
der sich in der Innentür befindet, dem Wasser zugegeben.
•
Die Gerätetür öffnen.
•
Den Deckel des Behälters um 1/4 Umdrehung entgegen Uhrzeigersinn drehen und
herausnehmen.
•
Den Behälter vollständig mit Klarspüler füllen (rund 140 ml). Die optische Anzeige neben dem
Deckel muss sich vollständig verdunkeln. Wenn die optische Anzeige wieder heller wird oder
wenn die Kontrolllampe "Klarspüler fehlt" aufleuchtet, muss man wieder Klarspüler nachfüllen.
•
Den Deckel wieder aufsetzen und im Uhrzeigersinn drehen.
•
Mit einem Tuch den übergelaufenen Klarspüler aufwischen, da sich andernfalls zu viel Schaum
bilden könnte.
EINSTELLUNG DER DOSIERMENGE DES KLARSPÜLERS
Der Geschirrspüler wird werkseitig auf einen Mittelwert eingestellt. Man kann die Dosiermenge
jedoch regulieren, indem man den Wahlschalter auf der Dosiervorrichtung in die gewünschte
Stellung dreht: die Dosiermenge ist proportional zur Stellung des Wahlschalters.
Die Dosiermenge muss erhöht werden, wenn das gespülte Geschirr matt ist oder kreisrunde
Flecken aufweist.
EINWEICH
Verteilerkammer
-Programms muss vor jedem Spülgang die geeignete Menge
gefüllt werden. Der Klarspüler zum Nachspülen muss hingegen
88
•
Für die Einstellung der Dosiermenge den Deckel des Behälters um 1/4 Umdrehung entgegen
dem Uhrzeigersinn drehen und herausnehmen.
•
Dann mit einem Schraubendreher den Dosiermengen-Wahlschalter in die gewünschte Stellung
drehen.
•
Den Deckel wieder aufsetzen und im Uhrzeigersinn drehen.
•
Die Klarspüler-Dosiermenge muss
kreisrunde Flecken aufweist.
•
Wenn das Geschirr hingegen klebrig ist oder weiße Streifen aufweist, muss die Dosiermenge
reduziert
werden.
erhöht
werden, wenn das gespülte Geschirr matt ist oder
Page 16
Anleitung für den Benutzer

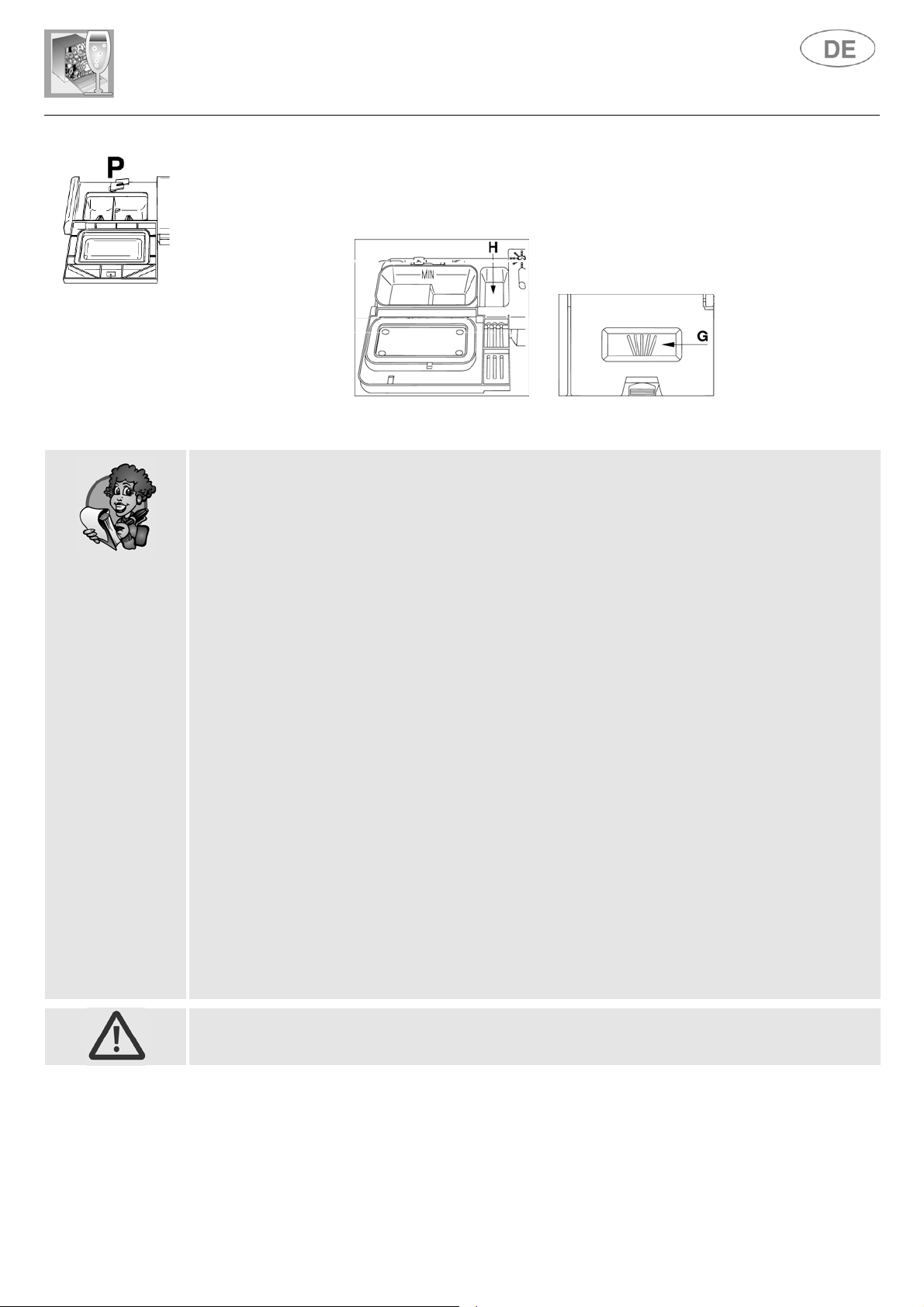

EINFÜLLEN DES REINIGERS
Zum Öffnen der Reiniger-Verteilerkammer leicht auf die Taste P drücken. Den Reiniger einfüllen
und den Deckel sorgfältig wieder schließen.
Die Verteilerkammer öffnet sich während des Reinigens automatisch.
•
Wenn das Programm
Dosiermenge hinaus eine zusätzliche Menge in Fach G oder H geben.
• Ausschließlich
Reinigers guter Qualität ist wichtig, um eine optimale Reinigungswirkung zu erzielen.
•
Die Reinigungsmittelpackung gut verschlossen an einem trockenen Ort aufbewahren, um
Klumpenbildung zu vermeiden, da hierdurch das Reinigungsergebnis beeinträchtigt würde. Die
Verpackungen sollten, nachdem sie geöffnet wurden, relativ bald aufgebraucht werden, da der
Reiniger an Wirksamkeit verliert.
•
Keinesfalls Handspülmittel verwenden, da sie eine starke Schaumbildung bewirken und ggf.
auch das Gerät beschädigen können.
•
Auf eine richtige Dosierung des Reinigers achten. Wenn zuwenig Reinigungsmittel eingefüllt
wird, wird der Schmutz auf dem Geschirr nicht vollständig entfernt. Eine Überdosierung bringt
hingegen kein besseres Reinigungsergebnis und ist also nur Verschwendung.
•
Es gibt verschieden Typen von Reinigungsmitteln im Handel: Flüssigreiniger, Pulverreiniger
und Reiniger in Tablettenform. Sie unterscheiden sich in Hinblick auf ihre chemische
Zusammensetzung und können
enthalten.
-
Die Reiniger mit
Wirkung gegen Fette und Stärke.
-
Die Reiniger mit
Temperaturen (
diesem Typ von Reinigungsmitteln kann man schon bei niedrigen Temperaturen die gleichen
Reinigungsergebnisse erzielen, die man andernfalls nur mit Programmen von
Aus Gründen des Umweltschutzes empfehlen wird daher die Verwendung von
Reinigungsmitteln
Spezialreinigungsmittel für Geschirrspüler verwenden. Der Gebrauch eines
von 40 bis 55°C
SUPER
Phosphaten
Enzymen
ohne Phosphate und Chlor
gewählt wurde, muss man über die normale Reiniger-
Phosphate
entfalten vornehmlich bei Temperaturen
entfalten ihre Reinigungswirkung hingegen auch bei niedrigen
) und sind außerdem leichter biologisch abbaubar. Mit
oder an deren Stelle
.
natürliche Enzyme
über 60°C
65°C
erreicht.
ihre
Füllt man Reiniger - auch Flüssigreiniger - in den Klarspülerbehälter, nimmt der
Geschirrspüler Schaden.
89
Page 17
Anleitung für den Benutzer
4.3 Sicherheitshinweise und allgemeine Ratschläge
Bevor man den Geschirrspüler zum ersten Mal benutzt, sollte man die nachstehenden
Empfehlungen in Hinblick auf die
Art des zu spülenden Geschirrs
und dessen
lesen.
Im Allgemeinen gibt es keine Einschränkungen bezüglich des Spülens von Haushaltsgeschirrs,
doch in einigen Fällen sollten seine Eigenschaften berücksichtigt werden.
Bevor man das Geschirr in den Körben anordnet, muss man:
•
grobe Speisereste (z.B. Knochen, Gräten) entfernen, die nicht nur den Filter verstopfen,
sondern auch die Umwälzpumpe beschädigen können;
•
Töpfe und Pfannen mit eingebrannten Speiseresten einweichen, damit sich die Speisereste
leichter lösen; sie dann im UNTERKORB anordnen.
Anordnung
Wenn man nur eine geringe Menge Geschirr spülen muss, die Option "
Halbe Beladung
" wählen.
So kann man Strom und Wasser sparen.
Nicht vergessen, das nur der für die halbe Beladung gewählte Korb gefüllt werden darf; der
andere Korb muss leer bleiben.
Das Vorspülen des Geschirrs unter fließendem Wasser vor dem Einordnen in die Geschirrkörbe
ist eine unnötige Wasserverschwendung.
Die richtige Anordnung des Geschirrs gewährleistet gute Reinigungsergebnisse.
ACHTUNG !
•
Sicherstellen, dass das Geschirr stabil eingeordnet ist, nicht kippen kann und nicht die
Bewegung der Sprüharme während des Betriebs behindert.
•
Keine zu kleinen Gegenstände in die Geschirrkörbe geben; sie könnten herabfallen und die
Sprüharme oder die Umwälzpumpe blockieren.
•
Gefäße wie Tassen, Schüsseln, Gläser und Töpfe müssen stets mit der Öffnung nach unten
eingeordnet werden, damit das Wasser ablaufen kann. Darauf achten, dass Mulden schräg
angeordnet sind.
•
Geschirr nicht ineinander legen oder so anordnen, dass es sich gegenseitig abdeckt.
•
Gläser nicht zu nah nebeneinander anordnen, um Glasschäden und Berührungsflecken zu
vermeiden.
VERGEWISSERN Sie sich, dass das Geschirr spülmaschinenfest ist.
Zum Spülen in Geschirrspülern nicht geeignetes Geschirr:
90
• Holzbesteck und -geschirr:
• Handwerklich hergestellte Gegenstände:
es kann durch die hohen Temperaturen Schaden nehmen.
sie sind nur in seltenen Fällen spülmaschinenfest.
Sie können durch die relativ hohen Temperaturen und die verwendeten Reinigungsmittel
Schaden nehmen.
• Kunststoffgeschirr:
es ist nicht wärmebeständig und kann sich verformen.
Wärmebeständiges Kunststoffgeschirr muss im Oberkorb gespült werden.
• Geschirr und Gegenstände aus Kupfer, Zinn, Zink und Messing:
es besteht die Gefahr
von Fleckenbildung.
• Aluminiumgeschirr:
• Silbergeschirr und -besteck:
• Glas und Kristallglas:
Geschirr aus eloxiertem Aluminium kann sich verfärben.
es besteht die Gefahr von Fleckenbildung.
im Allgemeinen kann Glas problemlos im Geschirrspüler gereinigt
werden. Es gibt jedoch einige Glas- und Kristallarten, die nach wiederholtem Spülen matt
werden und ihre Transparenz verlieren. Es empfiehlt sich, für diese Materialien stets das
schonendste Programm aus der Programmtabelle auszuwählen.
• Geschirr mit Dekor:
handelsübliches Geschirr mit Dekor verträgt das Spülen im
Geschirrspüler im Allgemeinen sehr gut, auch wenn es vorkommen kann, dass die Farben
nach häufigem Spülen verblassen. Bei Zweifeln hinsichtlich der Widerstandsfähigkeit der
Farben empfiehlt es sich, rund einen Monat lang nur wenige Stücke zu spülen.
Page 18
Anleitung für den Benutzer

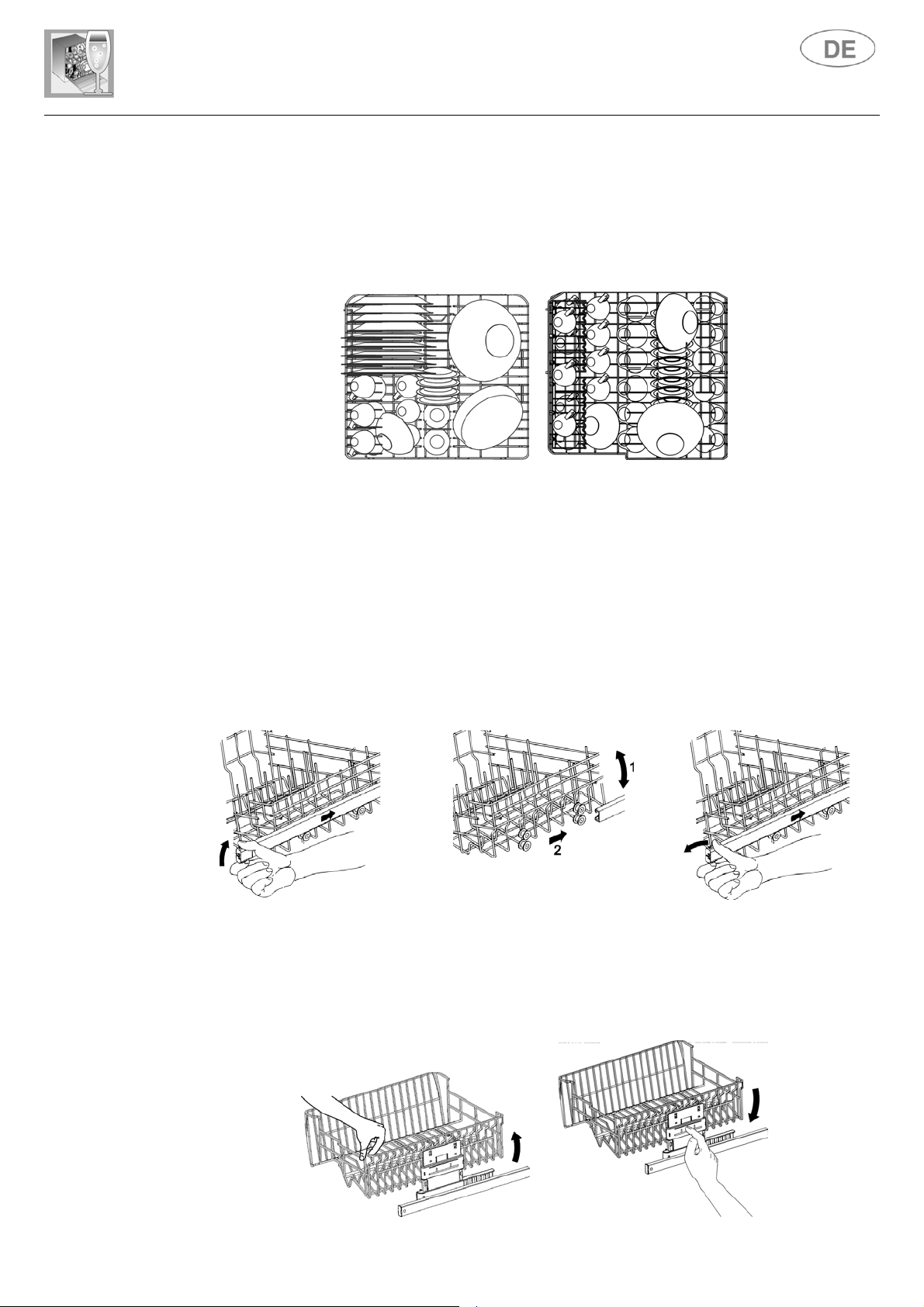

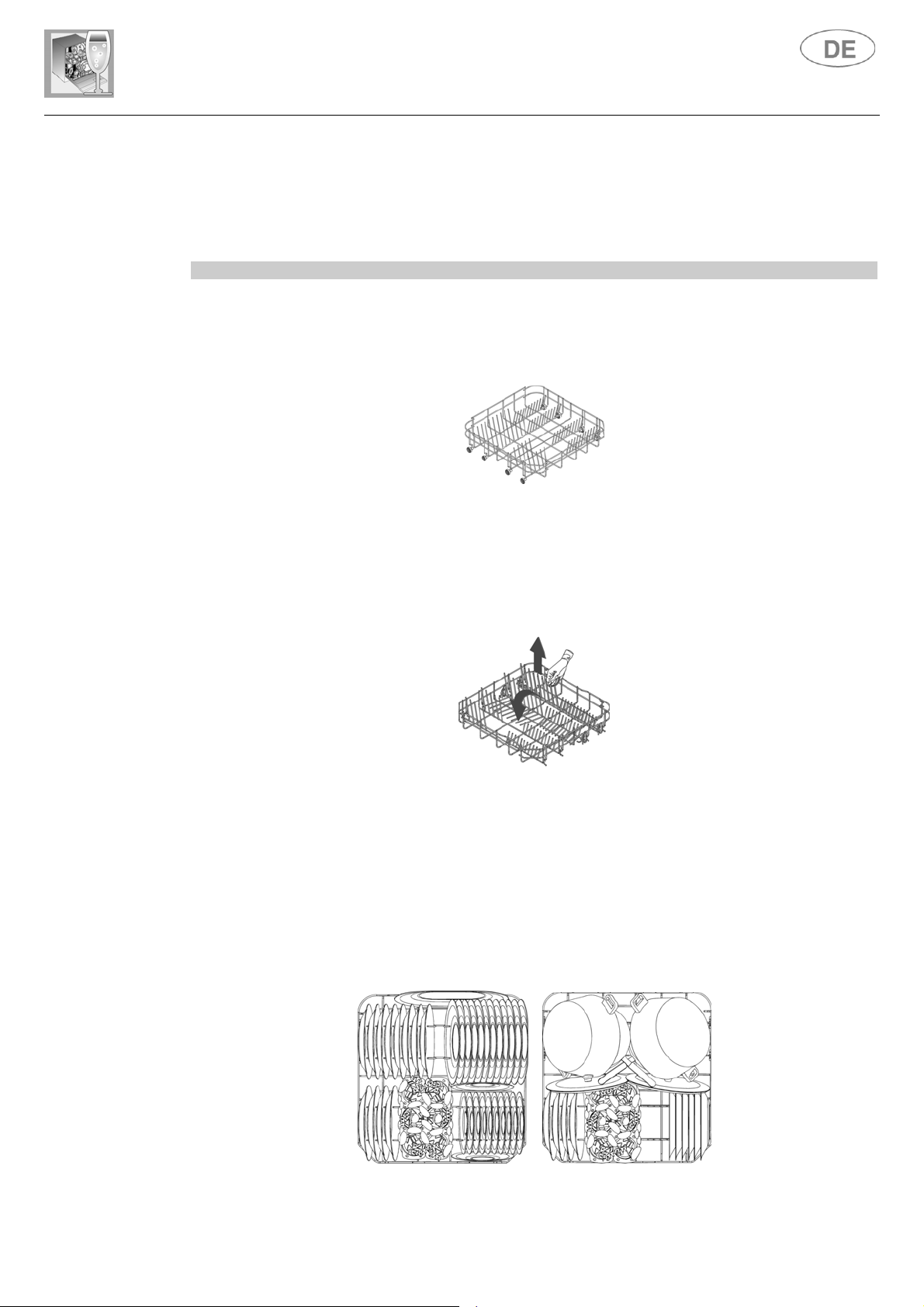

4.4 Gebrauch der Geschirrkörbe
Der Geschirrspüler hat ein Fassungsvermögen von
Serviergeschirrs.
UNTERKORB
Der Unterkorb ist aufgrund der besonders intensiven Reinigungswirkung des unteren Sprüharms
für das "schwierigste" und am stärksten verschmutzte Geschirr geeignet. Alle Ladekombinationen
und -varianten sind möglich, sofern man darauf achtet, das Geschirr, die Töpfe und Pfannen so
anzuordnen, dass die verschmutzten Oberflächen zu den von unten kommenden Wasserstrahlen
gerichtet sind.
Mit festen Halterungen
Einige Modelle verfügen Teller-Halterungen aus 2 oder 4 klappbaren Segmenten, die die optimale
Ausnutzung des verfügbaren Platzes beim Laden von sperrigem Geschirr gestatten.
12 Maßgedecken
einschließlich des
Mit klappbaren Halterungen
BELADEN DES UNTERKORBS
Flache Teller, tiefe Teller, Dessertteller und Servierteller senkrecht einordnen. Töpfe, Pfannen und
deren Deckel müssen mit der Öffnung nach unten eingeordnet werden. Ordnen Sie Suppen- und
Dessertteller so ein, dass zwischen zwei Tellern stets ein Freiraum bleibt.
Beladebeispiel:
91
Page 19
Anleitung für den Benutzer
BESTECKKORB
Er kann je nach Modell eine unterschiedliche Form und nur ein oder mehrere Fächer haben.
Das Besteck muss gleichmäßig verteilt mit dem Griff nach unten im Besteckkorb angeordnet
werden. Hierbei darauf achten, sich nicht an den Schneiden der Messer zu verletzen.
Im Besteckkorb können alle Arten von Besteck angeordnet werden, mit Ausnahme von sehr
langem Besteck, das den oberen Sprüharm blockieren könnte.
Schöpfkellen, Holzkochlöffel oder Küchenmesser können in den Oberkorb geladen werden,
darauf zu achten ist, dass die Spitzen der Messer nicht aus dem Korb herausragen.
wobei
OBERKORB
In den Oberkorb sollte lediglich kleines und mittelgroßes Geschirr wie beispielsweise Gläser,
Unterteller, Kaffee- und Teetassen, flache Schüsseln und leichte, hitzebeständige
Kunststoffgegenstände geladen werden. Wird der Oberkorb in der niedrigsten Position verwendet,
kann er auch mit gering verschmutzten größeren Tellern beladen werden.
Mit festem Tassenhalter aus Metall
Zur besseren Ausnutzung des verfügbaren Platzes im Geschirrkorb verfügen einige Modelle über
zwei klappbare Tragroste aus Kunststoff.
92
Mit zweiteiligem beweglichem
Tassenhalter aus Kunststoff
Page 20
Anleitung für den Benutzer
BELADEN DES OBERKORBS
Das Geschirr mit der Oberseite nach vorn einordnen; Tassen und Behälter stets mit der Öffnung
nach unten einordnen. Auf der linken Seite des Korbs können Tassen und Gläser in zwei Ebenen
eingeladen werden. Die Mitte eignet sich für Teller und Unterteller, die senkrecht in die
Halterungen zu stellen sind.
Beladebeispiel:
EINSTELLEN DES OBERKORBS
Der Oberkorb kann je nach Bedarf und in Abhängigkeit von der Höhe des Geschirrs im Unterkorb
zwei verschiedenen Positionen
in
Ausfahrbare
•
ziehen Sie die rechte Korbführung heraus;
•
entnehmen Sie die Haltevorrichtung, indem Sie sie zunächst, wie in der Abbildung dergestellt,
aushängen;
•
schieben Sie die Führung, um die Rollen frei zu setzen;
•
setzen Sie in die Führung je nach der gewünschten Einstellung das obere oder untere
Rollenpaar ein;
•
setzen Sie erneut die Haltevorrichtung in ihre ursprüngliche Position ein.
Version
•
den Geschirrkorb bis an den Anschlag herausziehen und seine rechte Seite nach oben ziehen.
Nun kann man größere Teller im Unterkorb anordnen.
•
Für die Rückkehr zur ursprünglichen Position, den Oberkorb erneut herausziehen und den
Entriegelungshebel niederdrücken.
Version:
mit Taste
:
verwendet werden. Hierzu wie folgt vorgehen:
93
Page 21
Anleitung für den Benutzer
5. Reinigung und Pflege
Vor jedem Eingriff muss das Gerät vom Stromnetz getrennt werden.
5.1 Sicherheitshinweise und allgemeine Ratschläge
Keinesfalls Reinigungsmittel verwenden, die Scheuermittel oder Säure enthalten.
Die Außenflächen und die Tür des Geschirrspülers müssen in regelmäßigen Zeitabständen mit
einem weichen Tuch, das etwas mit Wasser oder einem handelsüblichen Reiniger für lackierte
Oberflächen befeuchtet ist, gereinigt werden.
Die Dichtungen der Gerätetür müssen mit einem feuchten Schwamm gereinigt werden.
Regelmäßig (ein- oder zweimal jährlich) sollte man mit einem weichen Tuch und Wasser den
Spülraum und die Dichtungen von dem Schmutz säubern, der sich abgelagert hat.

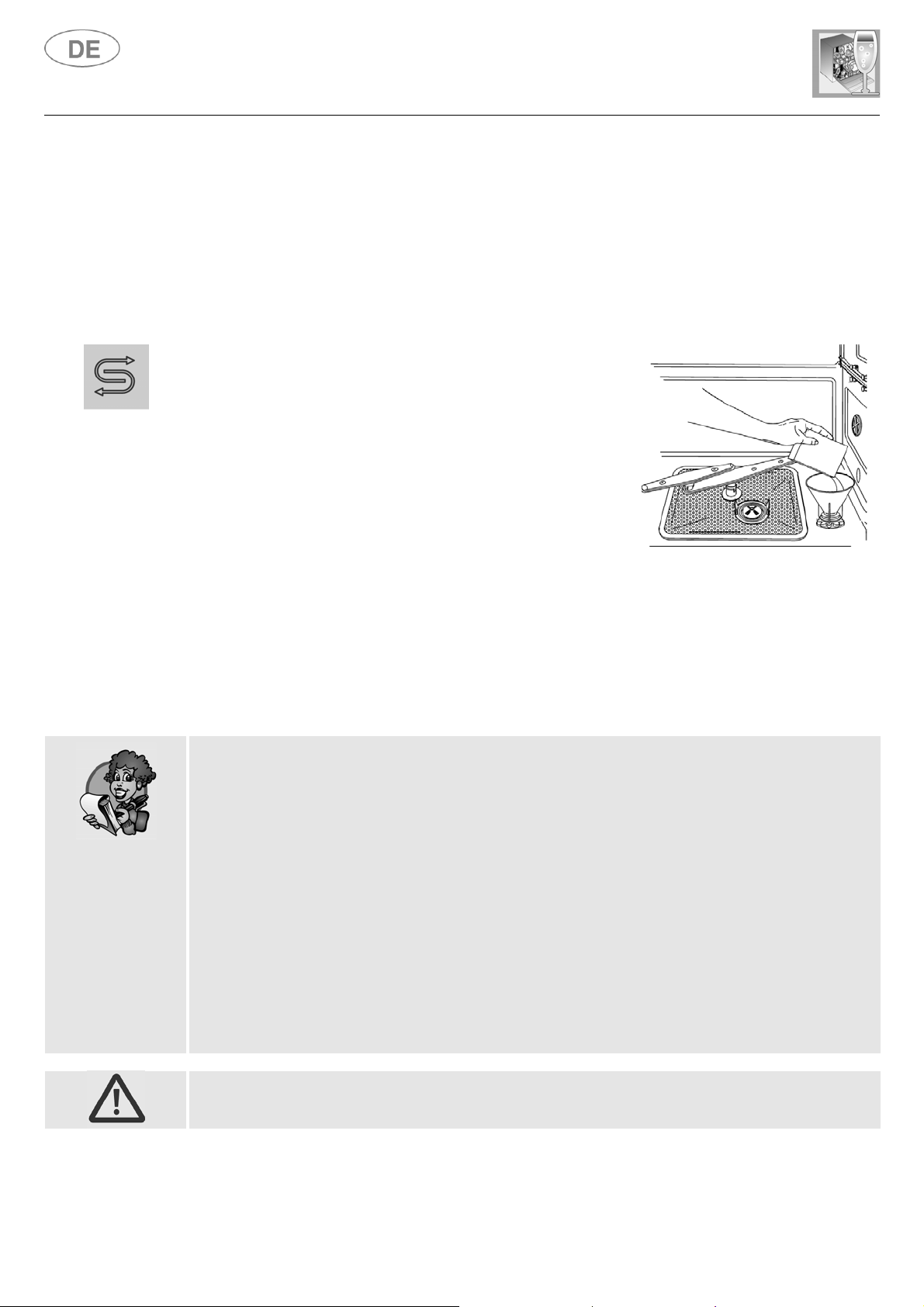

REINIGUNG DES FILTERSIEBS DES WASSERZULAUFS
Das Wasserzulaufsieb A am Hahnausgang muss regelmäßig gereinigt werden.
Zunächst den Hahn schließen. Dann das Ende des Wasserzulaufschlauchs abschrauben, das Sieb
A
entnehmen und vorsichtig unter fließendem Wasser spülen. Dann das Sieb A wieder einsetzen
und den Schlauch wieder sorgfältig verschrauben.
REINIGUNG DER SPRÜHARME
Die Sprüharme können mühelos herausgenommen werden, damit die Düsen regelmäßig gereinigt
und somit Verstopfungen verhindert werden können. Die Sprüharme unter fließendem Wasser
waschen und sorgfältig wieder einsetzen.
behindert wird
•
Zum Herausnehmen des
Den
unteren
•
REINIGUNG DES ORBITAL-SPRÜHROTORS VERSION
Den ORBITAL-Sprüharm auf der längeren Seite greifen und
anheben, um ihn herauszunchmen.
Die Sprüharme unter fließendem Wasser waschen und sorgfältig
wieder einsetzen.
Nach dem Wiedereinbau sicherstellen, dass sich die
Sprüharme unbehindert drehen können.
Andernfalls kontrollieren, ob sie richtig eingesetzt wurden.
.
oberen
Sprüharm in der Mitte greifen und anheben, um ihn herausnehmen zu können.
Sprüharms muss man den Feststellring R ausschrauben.
Sicherstellen, dass ihre Drehung in keiner Weise
ORBITAL
94
Page 22
Anleitung für den Benutzer

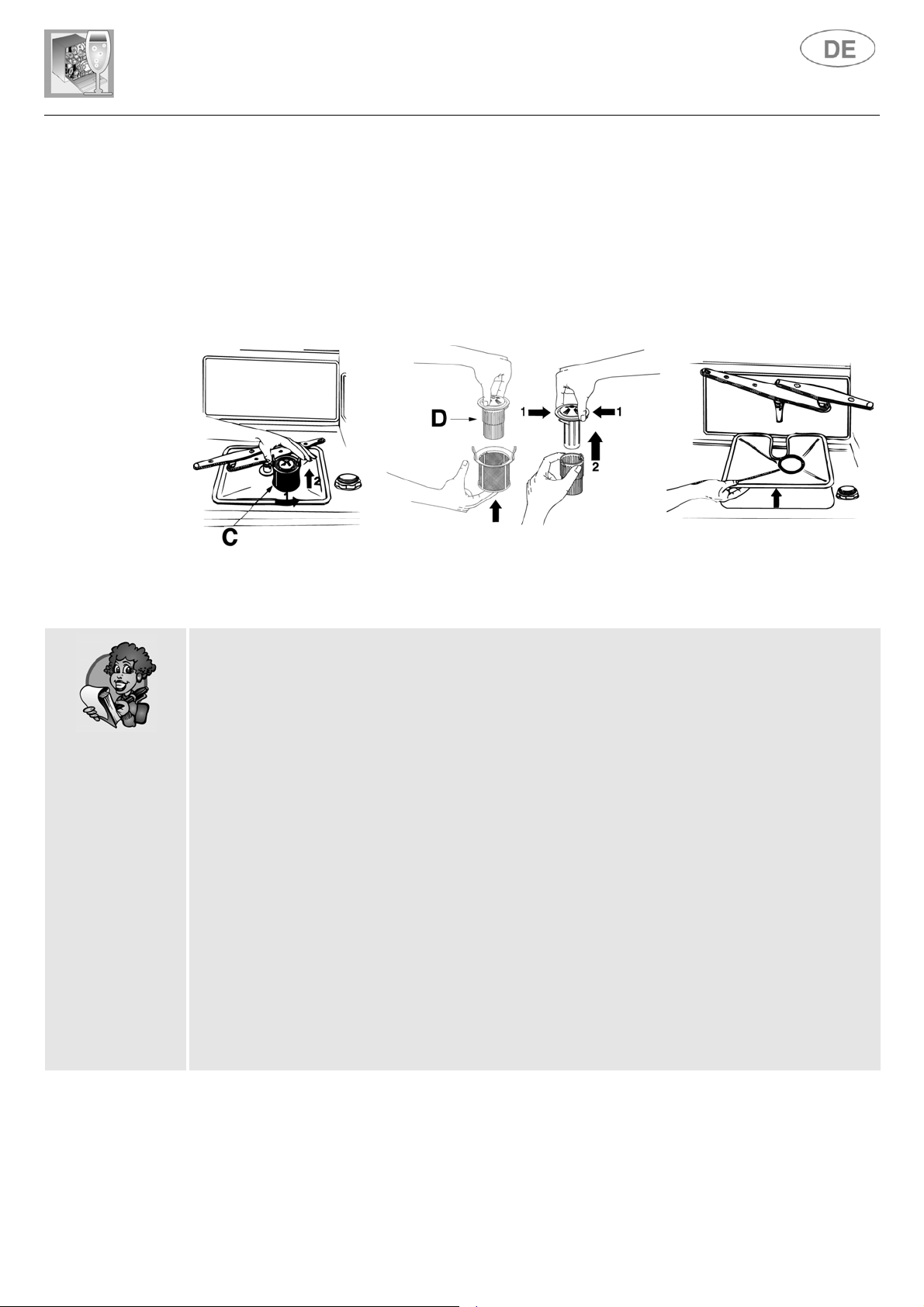

REINIGUNG DER FILTERGRUPPE
•
Der mittlere Filter C sollte regelmäßig kontrolliert und gegebenenfalls gereinigt werden. Zum
Herausnehmen muss man die Zungen greifen, entgegen dem Uhrzeigersinn drehen und
anheben.
•
Von unten gegen den mittleren Filter D drücken, um ihn aus dem Mikrofilter zu lösen.
•
Die beiden Teile, aus denen der Kunststofffilter besteht, voneinander trennen; hierzu an der
von den Pfeilen angegebenen Stelle auf den Filterkõrper drücken.
•
Den mittleren Filter zum Herausnehmen anheben.
HINWEISE UND RATSCHLÄGE FÜR DIE RICHTIGE PFLEGE:
•
Die Filter müssen
unter fließendem Wasser
mit einer Bürste mit harten Borsten gereinigt
werden.
•
Filter müssen unbedingt sorgfältig
Die
nach den oben stehenden Anweisungen gereinigt
werden: der Geschirrspüler funktioniert nicht, wenn die Filter verstopft sind.
• Die Filter wieder einsetzen
, um Schäden an der Spülpumpe zu vermeiden.
WENN DER GESCHIRRSPÜLER LÄNGERE ZEIT NICHT VERWENDET WIRD:
•
Zweimal hintereinander das Einweich-Programm ausführen lassen.
• Den Netzstecker
•
Die
Gerätetür
aus der Steckdose ziehen.
etwas geöffnet lassen, damit sich keine unangenehmen Gerüche im Spülraum
bilden können.
• Die Klarspüler-Dosiervorrichtung
• Den Wasserhahn schließen
zum Nachspülen füllen.
.
VOR DER ERNEUTEN VERWENDUNG DES GESCHIRRSPÜLERS NACH EINER LÄNGEREN
NICHTVERWENDUNG:
•
Sicherstellen, dass sich in der Wasserleitung
weder Schlamm noch Rost
abgelagert haben;
hierzu das Wasser aus dem Zufuhrhahn einige Minuten lang fließen lassen.
• Den Netzstecker
• Den Wasserzulaufschlauch wieder anschließen und der Wasserhahn wieder zu öffnen
wieder in die Steckdose stecken.
.
95
Page 23
Anleitung für den Benutzer
SO BEHEBEN SIE KLEINE STÖRUNGEN
In einigen Fällen kann man anhand der nachstehenden Hinweise bei geringfügigen Störungen
selbst Abhilfe schaffen:
Wenn das Programm nicht startet, sicherstellen, dass:
•
der Geschirrspüler ans Stromnetz angeschlossen ist;
•
kein Stromausfall vorliegt;
•
der Wasserhahn geöffnet ist;
•
die Gerätetür richtig geschlossen ist.
Wenn im Spülraum Wasser steht, sicherstellen, dass:
•
der Ablaufschlauch nicht geknickt ist;
•
der Siphon des Ablaufs nicht verstopft ist;
•
die Filter des Geschirrspülers nicht verstopft sind.
Wenn das Geschirr nicht richtig gereinigt wird, sicherstellen, dass:
•
die richtige Menge Reiniger eingefüllt wurde;
•
sich Regeneriersalz im Salzbehälter befindet;
•
das Geschirr richtig eingeordnet wurde;
•
das gewählte Programm für die Art und den Verschmutzungsgrad des Geschirrs geeignet ist;
•
alle Filter sauber und richtig eingesetzt sind;
•
die Wasseraustrittsöffnungen der Sprüharme nicht verstopft sind;
•
die Drehung der Sprüharme nicht durch irgendeinen Gegenstand behindert wird.
Wenn das Geschirr nicht richtig getrocknet wird oder matt bleibt, sicherstellen, dass:
•
sich Klarspüler im zugehörigen Behälter befindet;
•
die Dosierung richtig eingestellt wurde;
•
der verwendete Reiniger guter Qualität ist und nicht seine Wirksamkeit verloren hat (z.B. weil
er nicht richtig aufbewahrt oder die Verpackung schon vor langer Zeit geöffnet wurde).
Wenn das Geschirr Streifen oder Flecken aufweist, sicherstellen, dass:
•
nicht eine zu große Dosiermenge beim Klarspüler eingestellt wurde.
Wenn der Spülraum Rostflecken aufweist:
•
Der Behälter ist aus korrosionsfestem Edelstahl, weshalb die Rostflecken auf Fremdrost
zurückzuführen sind (Rostteilchen aus den Wasserrohren, von Töpfen, Besteck usw.). Zum
Entfernen der Rostflecken ein handelsübliches Spezialprodukt verwenden.
•
Sicherstellen, dass der Reiniger richtig dosiert wird. Einige Reinigungsmittel können
aggressiver sein als andere.
•
Sicherstellen, dass der Deckel des Salzbehälters richtig geschlossen und dass der Enthärter
richtig eingestellt ist.
96
Wenn auch nach Befolgung der oben stehenden Anweisungen die Störung nicht behoben werden
konnte, wenden Sie sich bitte an das nächste autorisierte Kundendienstzentrum.
ACHTUNG: Eingriffe am Gerät durch nicht autorisiertes Personal sind von der Garantie
ausgeschlossen und gehen zu Lasten des Kunden.
Page 24
Anleitung für den Benutzer
6. Abhilfe bei Fehlfunktionen
Der Geschirrspüler verfügt über ein Eigendiagnosesystem, dass eine Reihe von möglichen
Fehlfunktionen erkennen und signalisieren kann.
Wir bitten Sie, im Falle des Auftretens einer Fehlfunktion, die nachstehende Abhilfe-Liste zu Rate
zu ziehen,
Sollte das Problem auch nach Befolgung der unten aufgeführten Hinweise weiterhin bestehen,
wenden Sie sich bitte an ein autorisiertes Kundendienstzentrum.
•
die vom Eigendiagnosesystem angezeigte Fehlermeldung notieren;
•
den Netzstecker aus der Steckdose ziehen;
•
den Wasserzulaufhahn schließen.
TABELLE DER VOM EIGENDIAGNOSESYSTEM ERKANNTEN FEHLFUNKTIONEN
FEHLFUNKTION BESCHREIBUNG
Das Überlaufschutzsystem AQUASTOP des Geschirrspülers hat angesprochen (nur bei den
Modellen, die hierüber verfügen).
E1
E2
E3
E5
E6
Zum Zurücksetzen des AQUASTOP-Systems: den Geschirrspüler aus- und wieder einschalten.
Die Auslösung des AQUASTOP-System bedeutet,
dem Zurücksetzen des Geschirrspülers muss man daher ein autorisiertes Kundendienstzentrum
verständigen.
Das Pegelkontrollsystem des Geschirrspülers hat angesprochen
Zum Entsperren des Geräts das Spülprogramm neu programmieren. Hierzu die Gerätetür öffnen
und gleich wieder schließen und erneut die Taste
Wenn sich die Störung nicht beheben lässt, ein autorisiertes Kundendienstzentrum verständigen.
Der Geschirrspüler heizt das Wasser nicht
Zum Entsperren des Geräts, die Gerätetür öffnen und wieder schließen.
Zur Bestimmung der Ursache der Störung ein autorisiertes Kundendienstzentrum beiziehen.
Der Geschirrspüler füllt sich nicht mit Wasser
Sicherstellen, dass:
•
der Wasserzulaufhahn geöffnet ist;
•
das Filtersieb des Wasserzulaufschlauchs nicht verstopft ist;
•
der Wasserzulaufschlauch nicht gequetscht wird.
Den Geschirrspüler aus- und wieder einschalten und dann erneut die Taste
drücken. Wenn das Problem beseitigt wurde, wird das Spülprogramm an dem Punkt fortgesetzt, an
dem es unterbrochen wurde.
Wenn sich die Störung nicht beheben lässt, ein autorisiertes Kundendienstzentrum verständigen.
Der Geschirrspüler pumpt das Wasser nicht ab
Sicherstellen, dass:
•
der Ablaufschlauch nicht gequetscht oder verstopft ist;
•
die Abwasserleitung nicht verstopft ist;
•
der Filter des Geschirrspülers nicht verstopft ist.
Den Geschirrspüler aus- und wieder einschalten und dann erneut die Taste
drücken. Wenn das Problem beseitigt wurde, wird das Spülprogramm an dem Punkt fortgesetzt,
an dem es unterbrochen wurde.
Wenn sich die Störung nicht beheben lässt, ein autorisiertes Kundendienstzentrum verständigen.
bevor Sie den autorisierten technischen Kundendienst verständigen
dass irgendwo Wasser austritt
START/PAUSE (5)
.
.
.
Zuvor
müssen Sie jedoch:
.
drücken.
.
; gleich nach
START/PAUSE (5)
START/PAUSE (5)
Sollten Fehlermeldungen erscheinen, die in der vorliegenden Tabelle nicht erwähnt werden, ein
autorisiertes Kundendienstzentrum verständigen.
97
Page 25
Anleitung für den Benutzer
TECHNISCHE DATEN
Breite
Tiefe, gemessen ab der Außenkante des
Bedienfelds
Höhe
Fassungsvermögen
Zulaufwasserdruck
Elektrische Daten
597÷ 599 mm
Freistehende Geräte: 600 mm
von 850 mm bis 870 mm
Maßgedecke
Min. 50 – Max. 900 kPa (Min. 0.5 – Max. 9 bar)
Siehe Typenschild
98
Page 26
Solosualcunimodelli
Certainmodelsonly
Seulementsurcertainsmodèles
nurbeieinigeModellen
Sóloenalgunosmodelos
alleenindienvantoepassing
Page 27
SUPERFICIEINTERNA
SURFACEINTERNE
INNERSURFACE
INNENFLACHE
LATOSUPERIORE
BORDSUPERIEURE
UPPEREDGE
OBERKANTE

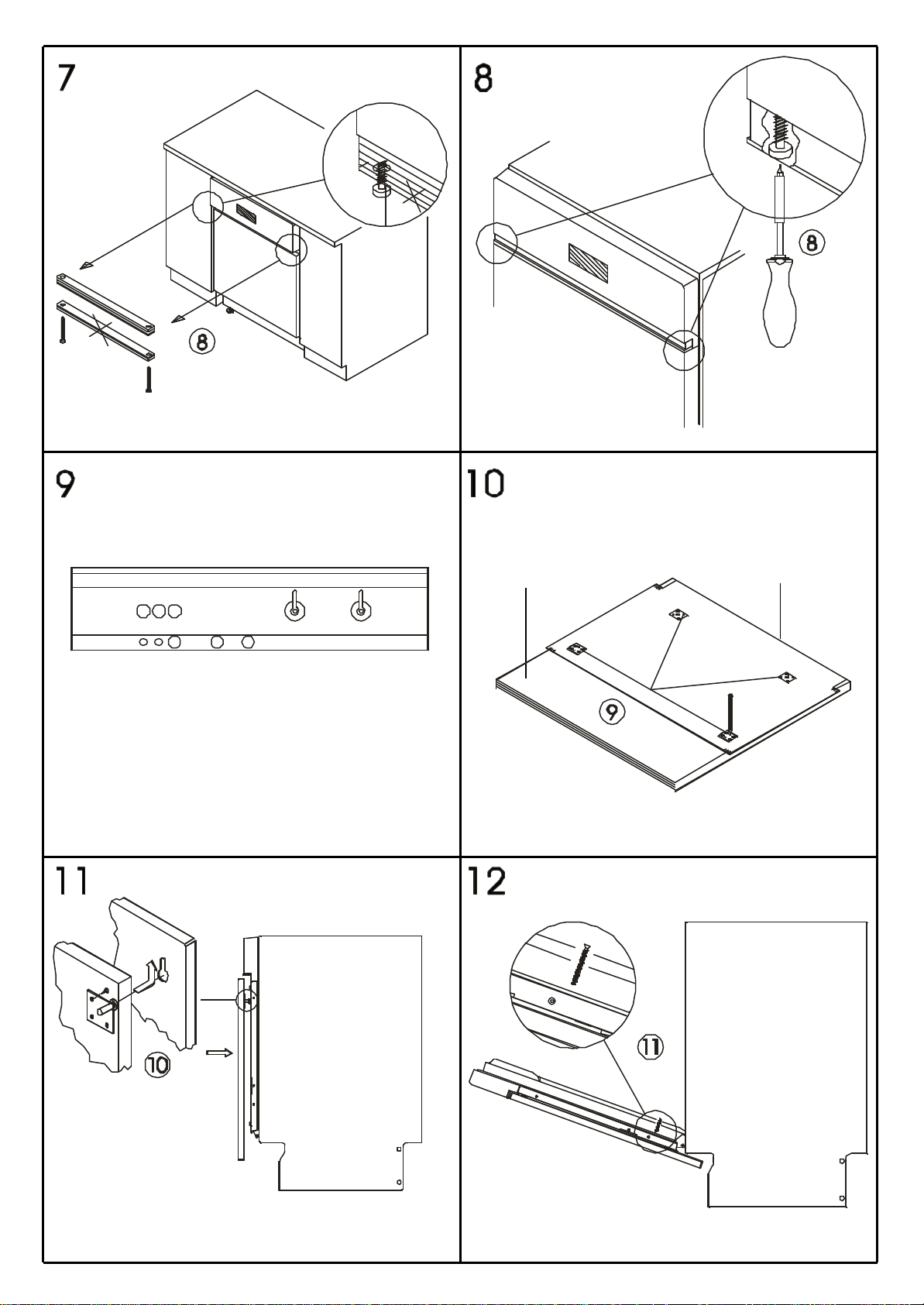

Page 28
Solosualcunimodelli-Certainmodelsonly
Seulementsurcertainsmodèles-nurbeieinigeModellen
Sóloenalgunosmodelos-alleenindienvantoepassing

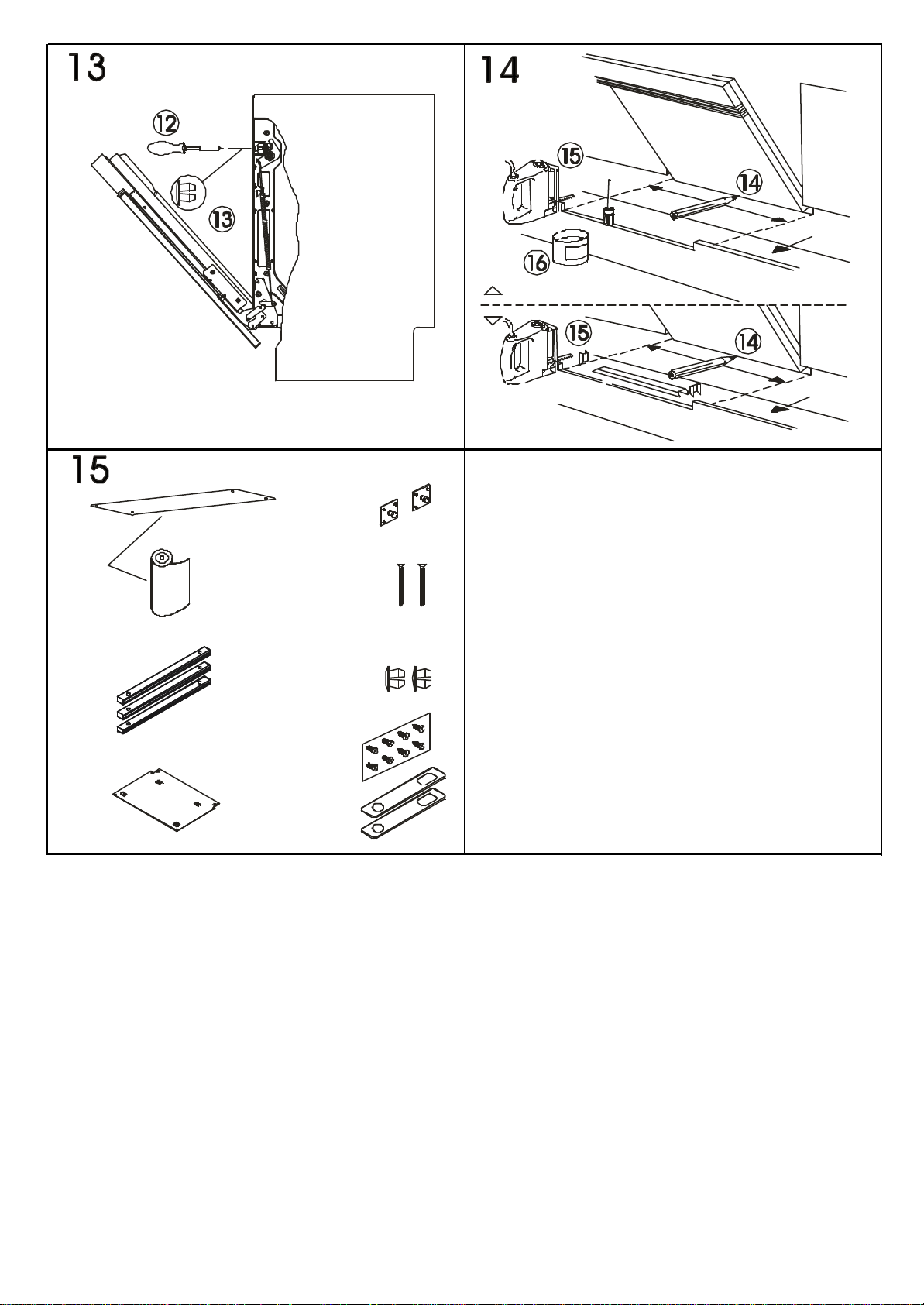

Regolazionevitetensionemolle(12)-Coperturafotocontappoindotazione(13)
DoorspringAdjustementdevice(12)-Coveringofholeusingcapprovided(13)
Réglagedesressortsdelaporte(12)-Couverturedutrouaveclebouchonfourni(13)
VorrichtungfürdieEinstellungderSpannungderTürfedem(12)AbdeckendesLochsmitdemmitgeliefertenStopfen(13)
1
8
10
11
13
9
Loading...
