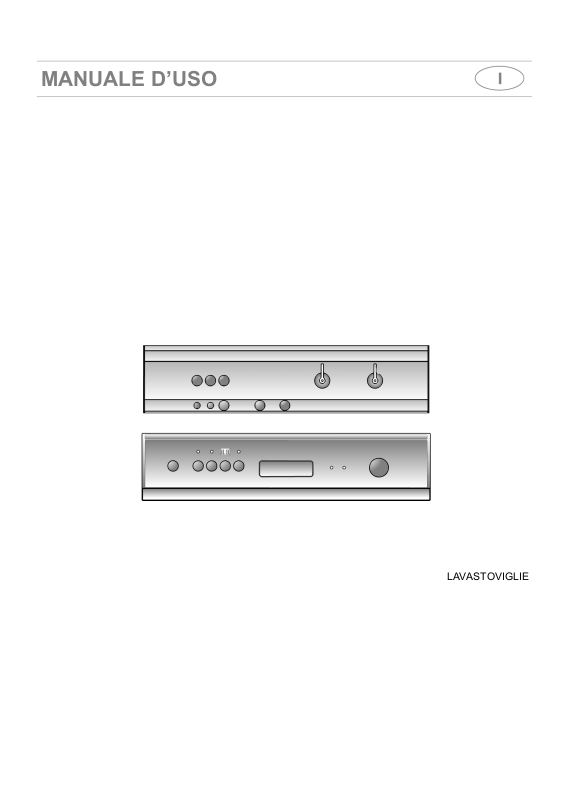

MANUALE D’USO

LAVASTOVIGLIE

Sommario

1. Avvertenze per la sicurezza e l’uso___________________________ 4

2. Installazione e posa in opera _______________________________ 6

2.1 Collegamento alla rete idrica ___________________________________________________ 6

2.2 Collegamento elettrico ________________________________________________________ 7

3. Descrizione dei comandi___________________________________ 8

3.1 Il pannello frontale ___________________________________________________________ 8

3.2 Il display informazioni _________________________________________________________ 8

3.3 Programmi di lavaggio _______________________________________________________ 11

4. Istruzioni d'uso _________________________________________ 14

4.1 Uso del dolcificatore dell'acqua ________________________________________________ 14

4.2 Uso del distributore di brillantante e detersivo _____________________________________ 16

4.3 Avvertenze e consigli generali _________________________________________________ 18

4.4 Uso dei cestelli _____________________________________________________________ 19

5. Pulizia e manutenzione___________________________________ 22

5.1 Avvertenze e consigli generali _________________________________________________ 22

6. Rimedi alle anomalie di funzionamento ______________________ 25

Vi ringraziamo per aver scelto questo nostro prodotto. Consigliamo di leggere attentamente tutte le istruzioni contenute in questo manuale per conoscere le condizioni più idonee per un corretto e sicuro utilizzo della vostra lavastoviglie. I singoli paragrafi sono proposti in modo da giungere passo dopo passo a conoscere tutte le funzionalità dell'apparecchio, i testi sono facilmente comprensibili e corredati da immagini dettagliate. Vengono dati utili consigli per l’utilizzo di cestelli, irroratori, contenitori, filtri, programmi di lavaggio e la corretta impostazione dei comandi. I consigli di pulizia qui indicati consentiranno di mantenere inalterate nel tempo le prestazioni della vostra lavastoviglie. Questo manuale, di facile consultazione, vi consentirà di soddisfare tutte le domande che potranno sorgervi in merito all'utilizzo della vostra nuova lavastoviglie.

ISTRUZIONI PER L’INSTALLATORE: sono destinate al l'installazione, la messa in servizio ed il collaudo dell’apparecchio.

tecnico qualificato

che deve eseguire

ISTRUZIONI PER L’UTENTE: indicano i consigli d’uso, la descrizione dei comandi e le corrette operazioni di pulizia e manutenzione dell’apparecchio.

Avvertenze

1. Avvertenze per la sicurezza e l’uso

QUESTO MANUALE COSTITUISCE PARTE INTEGRANTE DELL’APPARECCHIO: OCCORRE CONSERVARLO SEMPRE INTEGRO UNITAMENTE ALL'APPARECCHIO. PRIMA DELL'UTILIZZO CONSIGLIAMO UNA ATTENTA LETTURA DI TUTTE LE INDICAZIONI CONTENUTE IN QUESTO MANUALE. L'INSTALLAZIONE DOVRÀ ESSERE ESEGUITA DA PERSONALE QUALIFICATO E NEL RISPETTO DELLE NORME VIGENTI. QUESTO APPARECCHIO È PREVISTO PER UN IMPIEGO DI TIPO DOMESTICO, ED È CONFORME ALLE

(COMPRESA 92/31)

RADIODISTURBI. L'APPARECCHIO È COSTRUITO PER SVOLGERE LA SEGUENTE FUNZIONE:

ASCIUGATURA DI STOVIGLIE IL COSTRUTTORE DECLINA OGNI RESPONSABILITÀ PER UTILIZZI DIVERSI DA QUELLI INDICATI

LA TARGA DI IDENTIFICAZIONE, CON I DATI TECNICI, IL NUMERO DI MATRICOLA E LA MARCATURA È VISIBILMENTE POSIZIONATA SUL BORDO INTERNO DELLO SPORTELLO.

DELLO SPORTELLO NON DEVE MAI ESSERE RIMOSSA

NON LASCIARE I RESIDUI DELL'IMBALLO INCUSTODITI NELL'AMBIENTE DOMESTICO. SEPARARE I VARI MATERIALI DI SCARTO PROVENIENTI DALL’IMBALLO E CONSEGNARLI AL PIÙ VICINO CENTRO DI RACCOLTA DIFFERENZIATA.

ATTUALMENTE IN VIGORE, COMPRESA LA PREVENZIONE ED ELIMINAZIONE DEI

; OGNI ALTRO USO VA CONSIDERATO IMPROPRIO.

LA TARGHETTA SUL BORDO INTERNO

DIRETTIVE 72/23 CEE, 897336

LAVAGGIO E

E' OBBLIGATORIO IL COLLEGAMENTO DI TERRA SECONDO LE MODALITÀ PREVISTE DALLE NORME DI SICUREZZA DELL'IMPIANTO ELETTRICO.

IL COSTRUTTORE DECLINA OGNI RESPONSABILITA' PER EVENTUALI DANNI A PERSONE O COSE DERIVANTI DAL MANCATO COLLEGAMENTO O DA COLLEGAMENTO DIFETTOSO DELLA LINEA DI TERRA.

NEL CASO IN CUI L'APPARECCHIO NON VENISSE ALLACCIATO TRAMITE UNA SPINA, OCCORRE PREVEDERE UN DISPOSITIVO DI SEPARAZIONE ONNIPOLARE CON UN'APERTURA PER CONTATTO DI ALMENO 3 MM.

LA SPINA DA COLLEGARE AL CAVO DI ALIMENTAZIONE E LA RELATIVA PRESA DOVRANNO ESSERE DELLO STESSO TIPO E IN CONFORMITÀ ALLE NORME IN VIGORE. VERIFICARE CHE I VALORI DI TENSIONE E FREQUENZA DI RETE CORRISPONDANO A QUELLI RIPORTATI SULLA TARGA DI IDENTIFICAZIONE. EVITARE L'USO DI ADATTATORI O DERIVATORI.

NON STACCARE MAI LA SPINA TIRANDO IL CAVO DI ALIMENTAZIONE

• DOPO L'INSTALLAZIONE LA SPINA DEVE RESTARE ACCESSIBILE.

• IN CASO DI DANNEGGIAMENTO DEL CAVO DI ALIMENTAZIONE, OCCORRE FARLO SOSTITUIRE DA UN

TECNICO QUALIFICATO.

QUALORA L’APPARECCHIO VENISSE INSTALLATO SU PAVIMENTI RICOPERTI, OCCORRE PRESTARE ATTENZIONE CHE LE APERTURE NELLA PARTE INFERIORE NON SIANO OSTRUITE.

AL TERMINE DI OGNI UTILIZZO, SPEGNERE LA LAVASTOVIGLIE PER EVITARE DISPERSIONE DI ENERGIA ELETTRICA.

L'APPARECCHIO DISMESSO DEVE ESSERE RESO INUTILIZZABILE. TAGLIARE IL CAVO DI ALIMENTAZIONE DOPO AVER STACCATO LA SPINA DALLA PRESA DI CORRENTE. RENDERE INNOCUE QUELLE PARTI CHE POSSONO COSTITUIRE PERICOLO PER I BAMBINI (SERRATURE, PORTE, ECC.).

CONSEGNATO AD UN CENTRO DI RACCOLTA DIFFERENZIATA (IN CONFORMITÀ ART. 44 D.LGS. N° 22/97).

IN CASO DI FUNZIONAMENTO ANOMALO DISINSERIRE LA LAVASTOVIGLIE DALLA RETE ELETTRICA E CHIUDERE IL RUBINETTO DELL'ACQUA. CONTATTARE QUINDI UN TECNICO QUALIFICATO.

L'APPARECCHIO DOVR

POI ESSERE

Avvertenze

NON UTILIZZARE APPARECCHI DANNEGGIATI DAL TRASPORTO! IN CASO DI DUBBIO CONSULTARE IL PROPRIO RIVENDITORE. L'APPARECCHIO VA INSTALLATO E COLLEGATO IN BASE ALLE ISTRUZIONI FORNITE DAL COSTRUTTORE O DA PERSONALE QUALIFICATO.

L’APPARECCHIO È DESTINATO ALL’USO DA PARTE DI PERSONE ADULTE

AVVICINARVISI O DI FARNE OGGETTO DI GIOCO. TENERE LONTANI I BAMBINI DAI DETERSIVI E DALLO SPORTELLO DI LAVAGGIO APERTO. I MATERIALI COMPONENTI L'IMBALLO (SACCHETTI IN PLASTICA, POLISTIROLO, PROFILATI METALLICI, ECC.) NON DEVONO ESSERE LASCIATI ALLA PORTATA DEI BAMBINI. TENERE LONTANO I BAMBINI DALLA LAVASTOVIGLIE APERTA; NELL’APPARECCHIO POTREBBERO ESSERVI RESIDUI DI DETERSIVO CHE POSSONO CAUSARE DANNI IRREPARABILI AGLI OCCHI, ALLA BOCCA ED ALLA GOLA, PROVOCANDO ANCHE LA MORTE PER SOFFOCAMENTO.

NON INTRODURRE SOLVENTI COME ALCOL O TREMENTINA CHE POTREBBERO PROVOCARE L’ESPLOSIONE.

NON INTRODURRE STOVIGLIE SPORCHE DI CENERE, CERA, VERNICI.

APPOGGIARSI O SEDERSI SULLA PORTA APERTA DELLA LAVASTOVIGLIE PUÒ CAUSARNE IL RIBALTAMENTO, CON CONSEGUENTE PERICOLO PER LE PERSONE.

EVITARE NEL MODO PIÙ ASSOLUTO DI TOCCARE LA RESISTENZA SUBITO DOPO LA FINE DI UN PROGRAMMA DI LAVAGGIO.

DURANTE L'UTILIZZO DELLA LAVASTOVIGLIE POTREBBE MANIFESTARSI UN LEGGERO IMBRUNIMENTO DELLA RESISTENZA, ANCHE LOCALIZZATO. QUESTO FATTO È DA RITENERSI NORMALE, IN QUANTO LEGATO ALLE MODALITÀ DI FUNZIONAMENTO, E NON PREGIUDICA LA FUNZIONALITÀ DELL'APPARECCHIO.

. NON PERMETTERE AI BAMBINI DI

NON BERE L'ACQUA RESIDUA EVENTUALMENTE PRESENTE NELLE STOVIGLIE O NELLA LAVASTOVIGLIE AL TERMINE DEL PROGRAMMA DI LAVAGGIO E PRIMA DELL'ASCIUGATURA.

MODELLI PROVVISTI DI ACQUASTOP

L'ACQUASTOP È UN DISPOSITIVO CHE IMPEDISCE L'ALLAGAMENTO IN CASO DI PERDITE D'ACQUA. DOPO L'INTERVENTO DELL'ACQUASTOP OCCORRE INTERPELLARE UN TECNICO QUALIFICATO PER INDIVIDUARE E RIPARARE IL GUASTO. NEI MODELLI DOTATI DI ACQUASTOP IL TUBO DI ALIMENTAZIONE ACQUA CONTIENE UN'ELETTROVALVOLA.

NON TAGLIARE IL TUBO E NON LASCIAR CADERE L'ELETTROVALVOLA IN ACQUA

DANNEGGIAMENTO DEL TUBO DI ALIMENTAZIONE ACQUA, DISINSERIRE L'APPARECCHIO DALLA RETE IDRICA ED ELETTRICA.

SUBITO DOPO L’INSTALLAZIONE EFFETTUARE UN BREVE COLLAUDO DELL'APPARECCHIO SEGUENDO LE ISTRUZIONI PIÙ AVANTI RIPORTATE. IN CASO DI MANCATO FUNZIONAMENTO, SCOLLEGARE L’APPARECCHIO DALLA RETE ELETTRICA ED INTERPELLARE IL PIÙ VICINO CENTRO DI ASSISTENZA TECNICA.

NON TENTARE DI RIPARARE L'APPARECCHIO

LA LAVASTOVIGLIE RISPONDE A TUTTI I REQUISITI IMPOSTI DALLE NORME DI SICUREZZA VIGENTI E RIGUARDANTI LE APPARECCHIATURE ELETTRICHE. EVENTUALI CONTROLLI TECNICI ANDRANNO EFFETTUATI SOLTANTO DA PERSONALE SPECIALIZZATO E AUTORIZZATO:

AUTORIZZATO, OLTRE A COMPORTARE IL DECADIMENTO DELLA GARANZIA, POSSONO DIVENTARE FONTE DI PERICOLO PER L'UTENTE.

Il costruttore declina ogni responsabilità

LE RIPARAZIONI ESEGUITE DA PERSONALE NON

per danni subiti da persone e cose, causati dall’inosservanza delle

. IN CASO DI

suddette prescrizioni o derivanti dalla manomissione anche di una singola parte dell’apparecchio e dall'utilizzo di ricambi non originali.

Istruzioni per l'installatore

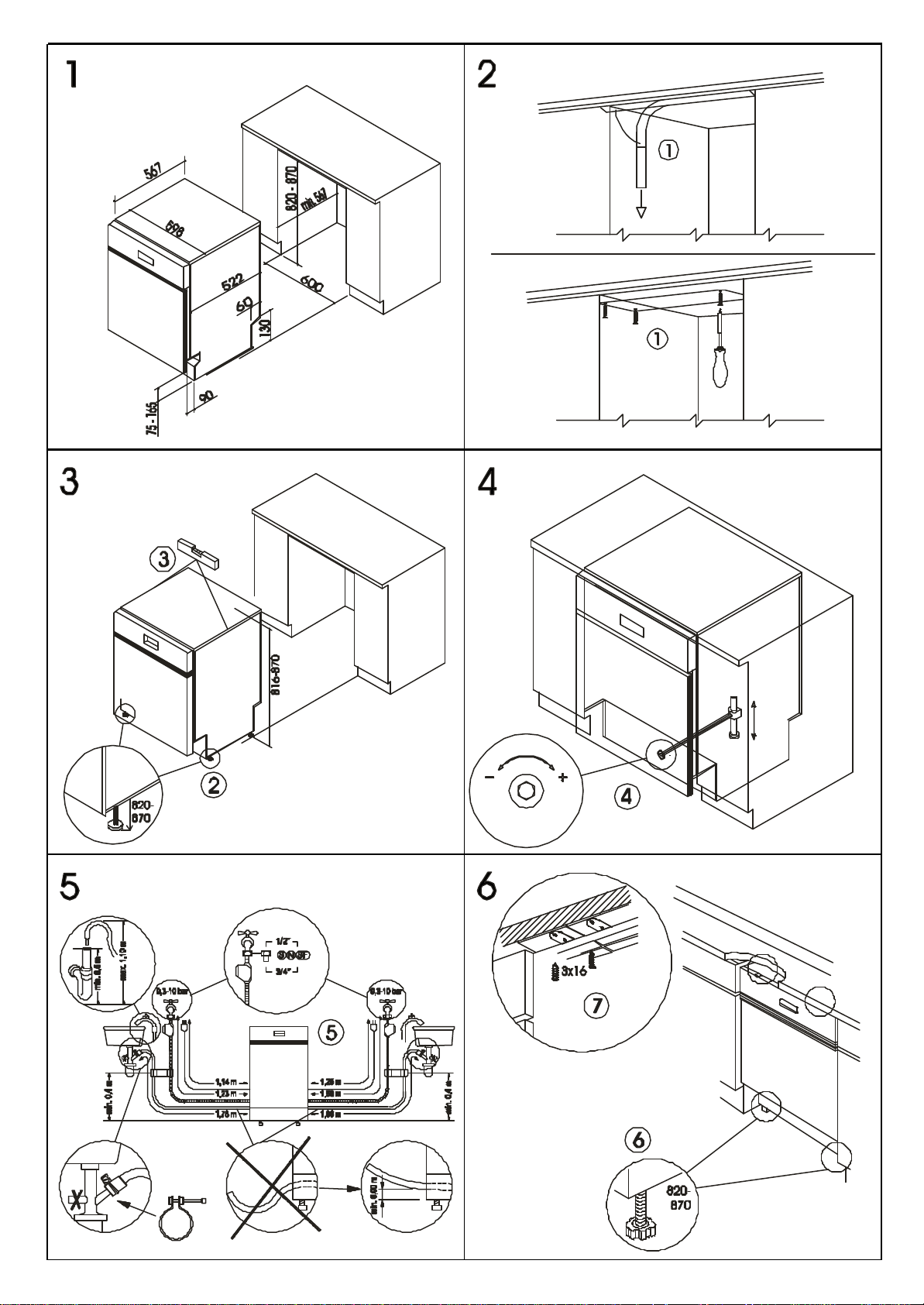

2. Installazione e posa in opera

Rimuovere gli elementi ferma cestelli in polistirolo. Sistemare l'apparecchio nel punto prescelto. La lavastoviglie può essere fatta aderire con le fiancate o con lo schienale ai mobili o alle pareti. Se la lavastoviglie viene installata in adiacenza ad una fonte di calore, si dovrà interporre un pannello termoisolante al fine di prevenire surriscaldamenti e malfunzionamenti. Per assicurare la stabilità, installare gli apparecchi ad incasso inferiore o integrabili solamente sotto piani di lavoro continui, avvitandoli ai mobili adiacenti. Per facilitare le operazioni di installazione, i tubi d'alimentazione e scarico sono orientabili in tutte le direzioni; prestare attenzione che non vengano piegati o strozzati e che non siano troppo in tensione.

Livellare l'apparecchio al suolo tramite gli appositi piedini regolabili. Questa operazione è indispensabile per assicurare il corretto funzionamento della lavastoviglie.

Alcuni modelli sono provvisti di un solo piedino posteriore regolabile tramite una vite posta in basso sulla parte anteriore dell'apparecchio.

2.1 Collegamento alla rete idrica

Prevenire i rischi di intasamento o danneggiamento:

rimasta a lungo inattiva, prima di procedere all'allacciamento idrico, assicurarsi che l'acqua sia limpida e priva d'impurità per evitare danni all'apparecchio. Per l'allacciamento della lavastoviglie alla rete idrica, utilizzare solamente tubi nuovi; tubi vecchi o usati non devono essere riutilizzati.

COLLEGAMENTO ALLA PRESA D'ACQUA

Allacciare il tubo di alimentazione ad una presa d'acqua fredda con bocca filettata 3/4" gas, interponendo il filtro A in dotazione.

Assicurarsi di avvitare strettamente il tubo con le mani e poi completare l'operazione stringendo di circa 1/4 di giro con una pinza. Nei modelli dotati di ACQUASTOP il filtro è già presente nella ghiera filettata.

se la tubazione dell'acqua è nuova o è

E' possibile alimentare la lavastoviglie con acqua l'apparecchio con acqua calda il tempo di lavaggio verrà abbreviato di circa 20 minuti, ma la sua efficacia sarà però lievemente ridotta. Il collegamento andrà effettuato alla presa domestica d'acqua calda e con le stesse modalità descritte per il collegamento alla presa d'acqua fredda.

che non superi i 60°C

. Alimentando

Istruzioni per l'installatore

COLLEGAMENTO AL TUBO DI SCARICO

Inserire l'apposito tubo in una conduttura di scarico con diametro minimo di lavandino utilizzando il reggitubo in dotazione, ma avendo cura di evitare strozzature o eccessive curvature. E' importante evitare che il tubo possa sganciarsi e cadere. A tal proposito il reggitubo è dotato di un foro, grazie al quale è possibile fissarlo con un laccio al muro o al rubinetto. L'estremità libera andrà collocata ad un'altezza compresa tra immersa nell'acqua. In presenza di tubi di prolunga disposti orizzontalmente, per un massimo di 3 m, posizionare il tubo di scarico ad un'altezza max. di

4 cm

; in alternativa, appoggiarlo al

30 e 100 cm

85 cm

dal suolo.

e non dovrà mai trovarsi

2.2 Collegamento elettrico

Inserire la spina ad una adeguata presa di corrente e nel rispetto delle istruzioni riportate al capitolo "1. Avvertenze per la sicurezza e l’uso".

Istruzioni per l'utente

3. Descrizione dei comandi

3.1 Il pannello frontale

Tutti i comandi e i controlli della lavastoviglie sono riuniti sul pannello frontale, con disposizione diversa secondo i modelli. Verificate se il vostro pannello è di Tipo "A" o "B" per individuare funzioni e comandi nella legenda che segue.

IPO

"A"T

SELETTORE

TASTO

SPIA DI

TASTO

8 DISPLAY INFORMAZIONI

9 10 11 12 13 14

LAVAGGIO A ½ CARICO

SPIA

ASCIUGATURA ECO

SPIA SPIA DI SPIA DI SELETTORE DI MANIGLIA INCASSATA PER APERTURA SPORTELLO

PROGRAMMI DI LAVAGGIO ACCENSIONE/SPEGNIMENTO

ACCENSIONE/SPEGNIMENTO

ACCENSIONE AVVIO/PAUSA LAVAGGIO A ½ CARICO ASCIUGATURA ECO (presente solamente su alcuni modelli)

MANCANZA SALE MANCANZA BRILLANTANTE

PARTENZA DIFFERITA

IPO

"B"

3.2 Il display informazioni

La lavastoviglie è dotata di un pratico relative alle funzioni programmate.

IMPOSTAZIONE DEL PROGRAMMA DI LAVAGGIO

Per selezionare il programma più idoneo alle stoviglie da lavare fare affidamento alla tabella riportata qui di seguito, che individua il tipo di lavaggio più adatto anche in funzione della natura delle stoviglie ed al grado di sporco.

Una volta che, tramite la tabella proposta, si è individuato il programma di lavaggio più idoneo, ruotare la manopola di

SELEZIONE PROGRAMMI (1)

facendola coincidere con il simbolo o il numero di riferimento.

DISPLAY

che fornisce tutte le informazioni

per "impostare" il programma desiderato,

Istruzioni per l'utente

PROGRAMMA

SUPER

ECO

(*) BIO

EN 50242

(3)

QUOTIDIANO

NORMALE

SELETTORE

PROGRAMMI

ASCI UGATURA

ECO

(FACO LTATI VA)

DISPLAY INFORM.

TIPO E GRADO

DI SPORCO

DELLE

STOVIGLIE

PENTOLE E

STOVIGLIE

MOLTO

SPORCHE E

CON RESIDUI

SECCHI

PENTOLE E

STOVIGLIE

SPORCHE E

CON RESIDUI

SECCHI

PENTOLE E

STOVIGLIE

POCO SPORCHE MA CON RESIDUI

SECCHI

PENTOLE E

STOVIGLIE

CON SPORCO

NORMALE,

SENZA RESIDUI

SECCHI

PENTOLE E

STOVIGLIE

CON SPORCO

NORMALE

QUANTITÀ

DETERSIVO

10 - 25

PRE-

LAVAGGIO

CALDO

FREDDO

SVOLGIMENTO PROGRAMMI DURATA CONSUMI

LAVAGGIO RISCIACQUO

FREDDO

RISCIACQUO

CALDO

ASCIUGATURA MINUTI

(2)

ACQUA

LITRI (1)

ENERGIA

Kwh (2)

70°C 2 SI SI 135' 17 1,45

55°C 1 SI SI 118' 11 1,15

55°C 1 SI SI 160'

(3)

14 1,05

(3)

65°C 1 SI SI 100' 11 1,20

65°C 1 SI SI 104' 14 1,25

RAPIDO

(4)

DELICATO

AMMOLLO

(4)

STOVIGLIE

Effettuare l'ammollo L'opzione

MEZZO CARICO (6)

POCO

SPORCHE E

DELICATE

STOVIGLIE

POCO

SPORCHE

PENTOLE E

STOVIGLIE

IN ATTESA DI

COMPLETARE

IL CARICO

solo

FREDDO

45°C 2

45°C 1 SI SI 78' 10 0,9

con carico parziale.

è facoltativa per tutti i programmi,

escluso l'ammollo

NO 32' 10 0,4

NO 18' 4

. (*) Programma di riferimento secondo la norma EN 50242. (-) Non previsto. (1) Consumo medio considerando la regolazione del dolcificatore sul

livello 2

(2) La durata del ciclo ed il consumo di energia possono cambiare in funzione della temperatura di acqua e ambiente, del tipo e quantità delle stoviglie.

(3) Con funzione (4) Per questi programmi l'

ASCIUGATURA ECO

selezionata.

non ha nessun effetto.

Nei programmi dove è indicato il simbolo

è possibile selezionare

l'asciugatura ECO

. In questo modo si attiva il sistema di ventilazione che permette di ottenere l'asciugatura delle stoviglie con temperature inferiori (risparmio di energia). Con questa opzione inserita si ha un allungamento della durata del programma (circa

50'

per il programma

Se lo sportello della lavastoviglie non è stato chiuso o lo è in modo non corretto, il

INFORMAZIONI (8)

avviserà dell'impossibilità di avviamento.

BIO P6

; circa

20'

per tutti gli altri cicli).

DISPLAY

Istruzioni per l'utente

ACCENSIONE (T

IPO

"A")

Per accendere la lavastoviglie occorre semplicemente ruotare il selettore

ACCENSIONE/SPEGNIMENTO (2)

ACCENSIONE (T

IPO

"B")

Per accendere la lavastoviglie premere il tasto al programma. La spia di

ACCENSIONE (4)

IPO

"A"T

in modo da farlo coincidere con la lettera I.

ACCENSIONE/SPEGNIMENTO (3)

si illumina.

IPO

"B"

per dare l'avvio

TABELLA PER ISTITUTI DI CONTROLLO

Norma di controllo EN 50242

Programma comparativo

(*) Selettore su P6 +

ASCIUGATURA ECO

Carico 12 coperti Tipo di detersivo B Dosaggio di detersivo 30 g Regolazione brillantante Secondo i modelli 3/4 o 4/6

EN 50242

ESCLUSIONE DEL SEGNALE ACUSTICO DI TERMINE PROGRAMMA

E' possibile escludere il segnale acustico di inizio/fine programma. Procedere come segue:

• mantenere premuto il tasto

INFORMAZIONI (8)

•

premendo nuovamente il tasto

comparirà il simbolo bS;

MEZZO CARICO (6)

per alcuni secondi fino a che sul

si disabiliterà il segnale acustico (sul

display compare bN);

•

premere il tasto

AVVIO/PAUSA (5)

due volte per uscire dalla modalità di programmazione.

DISPLAY
