NOTICE D’UTILISATION

GUIDE À L’UTILISATION DU LAVE-VAISSELLE

ET AUX PROGRAMMES DE LAVAGE

Index

1. Avertissements concernant la sécurité et l’utilisation ____________2

2. Installation et pose_______________________________________5

3. Description des commandes _______________________________9

4. Utilisation _____________________________________________20

5. Nettoyage et entretien ___________________________________36

6. Guide de dépannage ____________________________________ 40

Nous vous remercions d’avoir choisi notre produit. Nous vous conseillons de lire attentive ment toutes les instructions de ce manuel afin de connaître les conditions les plus ap propriées pour une utilisation correcte et sûre de votre lave-vaisselle. Les paragraphes sont proposés de façon à arriver pas à pas à la connaissance de toutes les fonctionnalités de l ’appareil, les textes sont facilement compréhensibles et reportent à des images détaillées. On y donne des conseils utiles pour l’utilisation de paniers, bras de lavage, distributeurs, filtres, programmes de lavage et pour la configuration correcte des commandes. Les conseils de nettoyage donnés vous permettront de maintenir inaltérées dans le temps les performances de votre lave-vaisselle. Ce manuel, d’une consultation facile, vous permettra de s atisfaire toutes les demandes qui pourront surgir sur l’utilisation du lave-vaisselle.

INSTRUCTIONS POUR L’INSTALLATEUR : elles sont destinées au technicien qualifié qui doit effectuer l’installation, la mise en service et l’essai de l’appareil.

INSTRUCTIONS POUR L’UTILISATEUR : elles indiquent les conseils d’utilisation, la description des commandes et les correctes opérations de nettoyage et d’entretien de l’appareil.

Avertissements

1. Avertissements concernant la sécurité et l’utilisation

CE MODE D'EMPLOI EST PARTIE INTÉGRANTE DE L’APPAREIL: IL FAUT TOUJOURS LE CONSERVER INTACT PRÈS DE L’APPAREIL. AVANT L’UTILISATION, NOUS CONSEILLONS UNE LECTURE ATTENTIVE DE TOUTES LES INDICATIONS QU'IL CONTIENT. L’INSTALLATION DEVRA ÊTRE EFFECTUÉE PAR UN PERSONNEL QUALIFIÉ ET CONFORMÉMENT AUX NORMES EN VIGUEUR. CET APPAREIL EST PRÉVU POUR UNE UTILISATION DE TYPE DOMESTIQUE ET RÉPOND AUX DIRECTIVES 73/23 CEE, 89/336 (Y COMPRIS 92/31 ET 93/68) ACTUELLEMENT EN VIGUEUR, Y COMPRIS LA PRÉVENTION ET L’ÉLIMINATION DES BROUILLAGES. L’APPAREIL EST CONSTRUIT POUR EXERCER LA FONCTION SUIVANTE: LAVAGE ET SÉCHAGE DE LA VAISSELLE; TOUT AUTRE EMPLOI EST À CONSIDÉRER COMME ÉTANT IMPROPRE. LE

CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ POUR DES EMPLOIS DIFFÉRENTS DE CEUX ÉTANT INDIQUÉS.

LA PLAQUE D’IDENTIFICATION, AVEC LES DONNÉES TECHNIQUES, LE NUMÉRO MATRICULE ET LE MARQUAGE EST VISIBLEMENT POSITIONNÉE SUR LE BORD INTERNE DE LA PORTE. LA PLAQUE SUR LE BORD INTERNE DE LA PORTE NE DOIT JAMAIS ÊTRE ENLEVEE.

NE PAS LAISSER LES RÉSIDUS DE L’EMBALLAGE SANS SURVEILLANCE DANS L’HABITATION. SÉPARER LES DIFFÉRENTS MATÉRIAUX DE DÉCHET PROVENANT DE L’EMBALLAGE ET LES REMETTRE AU CENTRE DE COLLECTE SÉLECTIVE LE PLUS PROCHE.

LE BRANCHEMENT À LA TERRE EST OBLIGATOIRE CONFORMÉMENT AUX MODALITÉS PRÉVUES PAR LES NORMES DE SÉCURITÉ DE L’INSTALLATION ÉLECTRIQUE. LE CONSTRUCTEUR DÉCLINE TOUTE

RESPONSABILITÉ POUR D’ÉVENTUELS DOMMAGES À DES PERSONNES OU CHOSES DUS AU MANQUE DE BRANCHEMENT OU À UN BRANCHEMENT DÉFECTUEUX À LA TERRE.

SI L’APPAREIL EST INSTALLÉ SUR DES SOLS RECOUVERTS DE MOQUETTE, IL FAUT FAIRE ATTENTION À CE QUE LES OUVERTURES DANS LA PARTIE INFÉRIEURE NE SOIENT PAS OBSTRUÉES.

APRÈS CHAQUE UTILISATION, ÉTEINDRE LE LAVE-VAISSELLE POUR

ÉVITER UNE DISPERSION D’ÉNERGIE ÉLECTRIQUE.

Avertissements

EN CAS D’ANOMALIE DE FONCTIONNEMENT, DÉBRANCHER LE LAVE-

UNE FOIS MIS HORS SERVICE, L’APPAREIL DOIT ÊTRE RENDU INUTILISABLE. COUPER LE CORDON D’ALIMENTATION APRÈS AVOIR DÉBRANCHÉ LA FICHE DE LA PRISE DE COURANT. RENDRE INOFFENSIVES LES PARTIES POUVANT ÊTRE DANGEREUSES POUR LES ENFANTS (SERRURES, PORTES, ETC.).

CET APPAREIL PORTE LE SYMBOLE DU RECYCLAGE CONFORMEMENT A LA DIRECTIVE EUROPEENNE 2002/96/CE CONCERNANT LES DECHETS D'ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES (DEEE OU WEEE). EN PROCEDANT CORRECTEMENT A LA MISE AU REBUT DE CET APPA REIL, VOUS CONTRIBUEREZ A EMPECHER TOUTE CONSEQUENCE NUISIBLE POUR L'ENVIRONNEMENT ET LA SANTE DE L'HOMM E.

LE SYMBOLE PRESENT SUR L'APPAREIL OU SUR LA DOCUMENTATION QUI L'ACCOMPAGNE INDIQUE QUE CE PRODUIT NE PE UT EN AUCUN CAS ETRE TRAITE COMME DECHET MENAGER. IL DOIT PAR CONSEQUENT ETRE REMIS A UN CENTRE DE COLLECTE DES DECHETS CHARGE DU RECYCLAGE DES EQUI PEM ENT S EL ECTRIQ UE S ET EL ECTRO NIQ UE S. POUR LA MISE AU REBUT, RESPECTEZ LES NORMES RELATIVES A L'ELIMINATION DES DECHETS EN VIGUEUR DANS LE PAYS D'INSTALLATION. POUR OBTENIR DE PLUS AMPLES DETAILS AU SUJET DU TRAITEMENT, D E LA RECUPERATION ET DU RECYCLAGE D E CET APPAREIL, VE UILLEZ VOUS ADRESSER AU BUREAU COMPETENT DE VOTRE COMMUNE, A LA SOCIETE DE COLLECTE DES DECHETS OU DIRECTEMENT A VOTRE REVENDEUR.

VAISSELLE DU RÉSEAU ÉLECTRIQUE ET FERMER LE ROBINET DE L’EAU. NE PAS UTILISER D’APPAREILS ENDOMMAGÉS PAR LE TRANSPORT ! EN

CAS DE DOUTE, CONSULTER VOTRE REVENDEUR. L’APPAREIL DOIT ÊTRE INSTALLÉ ET BRANCHÉ SELON LES INSTRUCTIONS FOURNIES PAR LE CONSTRUCTEUR OU PAR UN PERSONNEL QUALIFIÉ.

LE LAVE-VAISSELLE DOIT ETRE UTILISE PAR DES ADULTES. SON UTILISATION PAR DES PERSONNES AVEC DES CAPACITES PHYSIQUES ET/OU MENTALES REDUITES N’EST ADMISE QUE SOUS LA SUPERVISION D’UN RESPONSABLE POUR LEUR SECURITE. NE PAS LAISSER A LA PORTEE DES ENFANTS LES DETERSIFS, POUDRES DE LAVAGE ET LES MATERIAUX DE L’EMBALLAGE (SACHETS EN PLASTIQUE, POLYSTYRENE, ETC.), NE PAS LES LAISSER S’APPROCHER DU LAVE-VAISSELLE ET JOUER AVEC ; IL POURRAIT Y AVOIR, A L’INTERIEUR, DES RESIDUS DE DETERSIF POUVANT CAUSER DES LESIONS IRREPARABLES AUX YEUX, A LA BOUCHE ET A LA GORGE, ET MEME PROVOQUER L’ETOUFFEMENT.

NE PAS INTRODUIRE DE SOLVANTS COMME L’ALCOOL OU LA TÉRÉBENTHINE QUI POURRAIENT PROVOQUER L’EXPLOSION.

NE PAS INTRODUIRE DE LA VAISSELLE TACHÉE DE CENDRES, DE CIRE OU DE PEINTURE / VERNIS.

Avertissements

Le constructeur décline toute responsabilité pour des dommages subis par des personnes et des choses causés par l’inobservation des prescriptions susmentionnées ou dérivant de la modification abusive, ne serait-ce que d’une seule partie de l’appareil, et de l’utilisation de pièces de rechange non d'origine.

S'APPUYER, S'ASSEOIR OU TIRER SUR LA PORTE OUVERTE DU LAVEVAISSELLE PEUT EN CAUSER LE RENVERSEMENT, D'OÙ DANGER POUR LES PERSONNES. NE PAS LAISSER LA PORTE DU LAVE-VAISSELLE OUVERTE CAR ON POURRAIT LA HEURTER.

NE PAS BOIRE L’EAU RÉSIDUELLE ÉVENTUELLEMENT PRÉSENTE DANS LA VAISSELLE OU DANS LE LAVE-VAISSELLE À LA FIN DU PROGRAMME DE LAVAGE ET AVANT LE SÉCHAGE.

LES COUTEAUX ET LES AUTRES USTENSILES DE CUISINE AYANT DES POINTES TRANCHANTES DOIVENT ETRE PLACES DANS LE PANIER AVEC LES POINTES TOURNEES VERS LE BAS OU EN POSITION HORIZONTALE DANS LE PANIER SUPERIEUR, EN FAISANT ATTENTION DE NE PAS SE BLESSER ET QU’ILS NE DEPASSENT PAS DU PANIER.

MODÈLES DOTÉS D’ACQUASTOP

ACQUASTOP EST UN DISPOSITIF QUI EMPÊCHE LE DÉBORDEMENT EN CAS DE FUITES D’EAU. APRÈS L’INTERVENTION D'ACQUASTOP, IL FAUT CONTACTER UN TECHNICIEN QUALIFIÉ AFIN DE TROUVER ET DE RÉPARER LA PANNE. DANS LES MODÈLES DOTÉS D’ACQUASTOP LE TUYAU D’ALIMENTATION EN EAU CONTIENT UNE ÉLECTROVALVE. NE PAS

COUPER LE TUYAU ET NE PAS LAISSER TOMBER L’ÉLECTROVALVE DANS L’EAU. SI LE TUYAU D’ALIMENTATION EN EAU EST ENDOMMAGÉ,

DÉBRANCHER L’APPAREIL DU RÉSEAU HYDRIQUE ET ÉLECTRIQUE.

TOUT DE SUITE APRÈS L’INSTALLATION, EFFECTUER UN ESSAI DE LAVAGE EN SUIVANT LES INSTRUCTIONS INDIQUÉES AUX PAGES SUIVANTES. EN CAS DE DÉFAUT DE FONCTIONNEMENT, DÉBRANCHER L’APPAREIL DU RÉSEAU ÉLECTRIQUE ET CONTACTER LE CENTRE D’ASSISTANCE TECHNIQUE LE PLUS PROCHE. NE PAS ESSAYER DE RÉPARER L’APPAREIL.

LE LAVE-VAISSELLE RÉPOND À TOUTES LES CONDITIONS IMPOSÉES PAR LES NORMES DE SÉCURITÉ EN VIGUEUR ET RELATIVES AUX APPAREILLAGES ÉLECTRIQUES. D’ÉVENTUELS CONTRÔLES TECHNIQUES NE DEVRONT ÊTRE EFFECTUÉS QUE PAR UN PERSONNEL SPÉCIALISÉ ET AUTORISÉ: LES RÉPARATIONS EFFECTUÉES PAR UN

PERSONNEL NON AUTORISÉ COMPORTENT NON SEULEMENT L'ANNULATION DE LA GARANTIE, MAIS PEUVENT ÊTRE ÉGALEMENT UNE SOURCE DE DANGER POUR L’UTILISATEUR.

Instructions pour l'installateur

2. Installation et pose

Retirer les pièces polystyrène qui bloquent les paniers. Placer l’appareil à l’endroit choisi. On peut faire adhérer les côtés aux meubles voisins et le panneau de fond au mur de votre pièce. Si le lavevaisselle est installé à proximité d’une source de chaleur, il faudra interposer un panneau à isolation thermique afin de prévenir les surchauffements et les pannes. Pour assurer la stabilité, installer les appareils à encastrement inférieur ou intégrables uniquement sous des plans de travail continus en les vissant aux meubles adjacents. Pour faciliter les opérations d’installation, les tuyaux d’alimentation et d’évacuation sont orientables dans toutes les directions; contrôler que ces derniers ne soient pas pliés ou étranglés et qu’ils ne soient pas trop tendus. Serrer la bague de fixation après avoir orienté les tuyaux dans la direction désirée. Pour le passage des tuyaux et du câble d’alimentation, le trou doit avoir un diamètre minimum de 8 cm.

Mettre à niveau l’appareil au sol à l’aide des pieds réglables spéciaux. Cette opération est indispensable pour assurer le fonctionnement correct du lavevaisselle.

Il est absolument interdit d’encastrer le lave-vaisselle sous une table de cuisson en vitrocéramique.

Il est possible d’encastrer le lave-vaisselle sous une table de cuisson traditionnelle à la condition que le plan de travail de la cuisine soit continu, et que ce lave-vaisselle et la table soient montés et fixés correctement, de façon à ne pouvoir causer aucune situation de danger.

Si le lave-vaisselle est encastré dans un emplacement adjacent à un autre appareil électroménager (ou à d’autres électroménagers), les prescriptions fournies par le fabricant de cet appareil devront être scrupuleusement respectées (distances minimums, mise en place, etc.).

Seulement ppour les modèles à pose libre :

- Il est absolutement interdit de monter une table de cuisson sur un lave-

vaisselle pose libre.

- Si l’appareil ne se trouve pas dans une niche et est donc accessible sur un

côté, revêtir la partie de la charnière de la porte pour des raisons de sécurité (risque de blessures). Les protections sont disponibles comme accessoire auprès des revendeurs spécialisés ou le SAV.

- Pour encastrer le lave-vaisselle, il faut acheter le

Certains modèles sont dotés d’un seul pied postérieur à crémaillère réglable à l'avant à l’aide d’une vis placée en bas sur la partie antérieure de l’appareil.

Instructions pour l'installateur

2.1 Raccordement au réseau de distribution d'eau

Prévenir les risques d’engorgement ou de dommage : si la tuyauterie de

l’eau est neuve ou si elle est restée inactive pendant longtemps, avant de procéder au raccordement au réseau de distribution d'eau, s’assurer que l’eau soit limpide et sans impuretés afin d’éviter d’endommager l’appareil.

Pour le raccordement du lave-vaisselle au réseau hydrique, utiliser exclusivement des tuyaux neufs; de vieux tuyaux ou des tuyaux usés ne doivent pas être réutilisés.

RACCORDEMENT À LA PRISE D’EAU

Raccorder le tuyau d’alimentation à une prise d’eau froide avec raccord fileté ¾’’ gaz en interposant le filtre A en dotation. Bien visser la bague du tuyau avec les mains

puis compléter l'opération en serrant d'environ ¼ de tour avec une pince.

Dans les modèles dotés d'ACQUASTOP le filtre est déjà présent dans la bague filetée.

Il est conseillé d'alimenter le lave-vaisselle avec de l’eau ne dépassant pas 60°C. En alimentant l’appareil avec de l’eau chaude, le temps de lavage

sera raccourci de 20 minutes environ, mais son efficacité sera toutefois légèrement réduite. Le raccordement devra être effectué à la prise domestique de l’eau chaude et selon les mêmes modalités décrites pour le raccordement à la prise d’eau froide.

RACCORDEMENT AU TUYAU D’ÉVACUATION

Introduire le tuyau spécial dans une conduite d’évacuation au diamètre minimum de 4 cm; en alternative, le mettre dans l'évier

en utilisant le

support du tuyau fourni avec l’appareil, mais en prenant soin d’éviter les étranglements ou les courbures excessives. Il est important d’éviter que le tuyau puisse se décrocher et tomber. Pour ce faire, le support du tuyau est doté d’un orifice grâce auquel il est possible de le fixer à l’aide d’un lacet au mur ou au robinet. L’extrémité libre sera placée à une hauteur comprise entre 30 et 100 cm et ne devra jamais être recouverte par l’eau. En présence de tuyaux de rallonge disposés horizontalement, pour un maximum de 3 m, placer

le tuyau

d’évacuation à une hauteur maximale de 85 cm du sol.

Instructions pour l'installateur

2.2 Branchement électrique et avertissements

VÉRIFIER QUE LES VALEURS DE TENSION ET DE FRÉQUENCE DE RÉSEAU CORRESPONDENT À CELLES REPORTÉES SUR LA PLAQUE D’IDENTIFICATION DE L'APPAREIL PLACÉE SUR LE BORD INTERNE DE LA PORTE.

LA FICHE À L’EXTRÉMITÉ DU CÂBLE D’ALIMENTATION ET LA PRISE CORRESPONDANTE DEVRONT ÊTRE DU MÊME TYPE ET CONFORMES AUX NORMES EN VIGUEUR SUR LES INSTALLATIONS ÉLECTRIQUES.

LA FICHE DEVRA ÊTRE ACCESSIBLE APRÈS L’INSTALLATION.

NE JAMAIS ÔTER LA FICHE EN TIRANT LE CÂBLE. EN CAS D’ENDOMMAGEMENTS DU CÂBLE D’ALIMENTATION, LE FAIRE

REMPLACER PAR LE FABRICANT OU PAR UN SAV AGRÉÉ. ÉVITER L’UTILISATION D’ADAPTATEURS OU DE DÉRIVATEURS CAR ILS

POURRAIENT PROVOQUER DES ÉCHAUFFEMENTS ET DES BRÛLURES.

SI L'APPAREIL N’EST PAS MUNI DE FICHE MAIS SEULEMENT DU CÂBLE D’ALIMENTATION:

PRÉVOIR SUR LA LIGNE D’ALIMENTATION DE L'APPAREIL UN DISPOSITIF D’INTERRUPTION OMNIPOLAIRE AVEC DISTANCE D'OUVERTURE DES CONTACTS ÉGALE OU SUPÉRIEURE À 3,5MM SITUÉ DANS UN ENDROIT FACILEMENT ACCESSIBLE.

LE BRANCHEMENT AU RÉSEAU ÉLECTRIQUE DOIT ÊTRE EXÉCUTÉ EXCLUSIVEMENT PAR UN TECHNICIEN SPÉCIALISÉ EN SUIVANT LE SCHÉMA CI-DESSOUS ET CONFORMÉMENT AUX LOIS EN VIGUEUR.

L = marron N = bleu

= jaune-vert

Le remplacement du câble d’alimentation doit être effectué par le fabricant ou par un SAV agréé afin d’éviter tout risque.

Instructions pour l'installateur

SEULEMENT POUR LA GRANDE BRETAGNE:

CET APPAREIL DOIT ÊTRE RACCORDÉ À LA TERRE.

Remplacement du fusible

Si l'appareil est fourni avec un fusible BS 1363A 13A dans la fiche pour le branchement au réseau d’alimentation, pour le remplacement du fusible dans ce type de fiche utiliser un fusible approuvé par A.S.T.A. (organisme de certification anglais) de type BS 1362 et procéder comme suit :

1. Retirer le couvercle A et le fusible B.

2. Introduire le nouveau fusible dans le

couvercle.

3. Les repos itionner tous les deux dans la fiche.

Le couvercle du fusible doit être repositionné lorsque le fusible est remplacé. S’il est perdu, la fiche ne peut être réutilisée tant qu’un autre

couvercle de rechange approprié n’a pas été installé.

Les pièces de rechange appropriées sont identifiées par la couleur du logement du couvercle ou par l’inscription sur la base de la fiche qui en décrit la couleur.

Les couvercles de rechange sont disponibles auprès des revendeurs locaux de matériel électrique.

Instructions pour l'utilisateur

3. Description des commandes

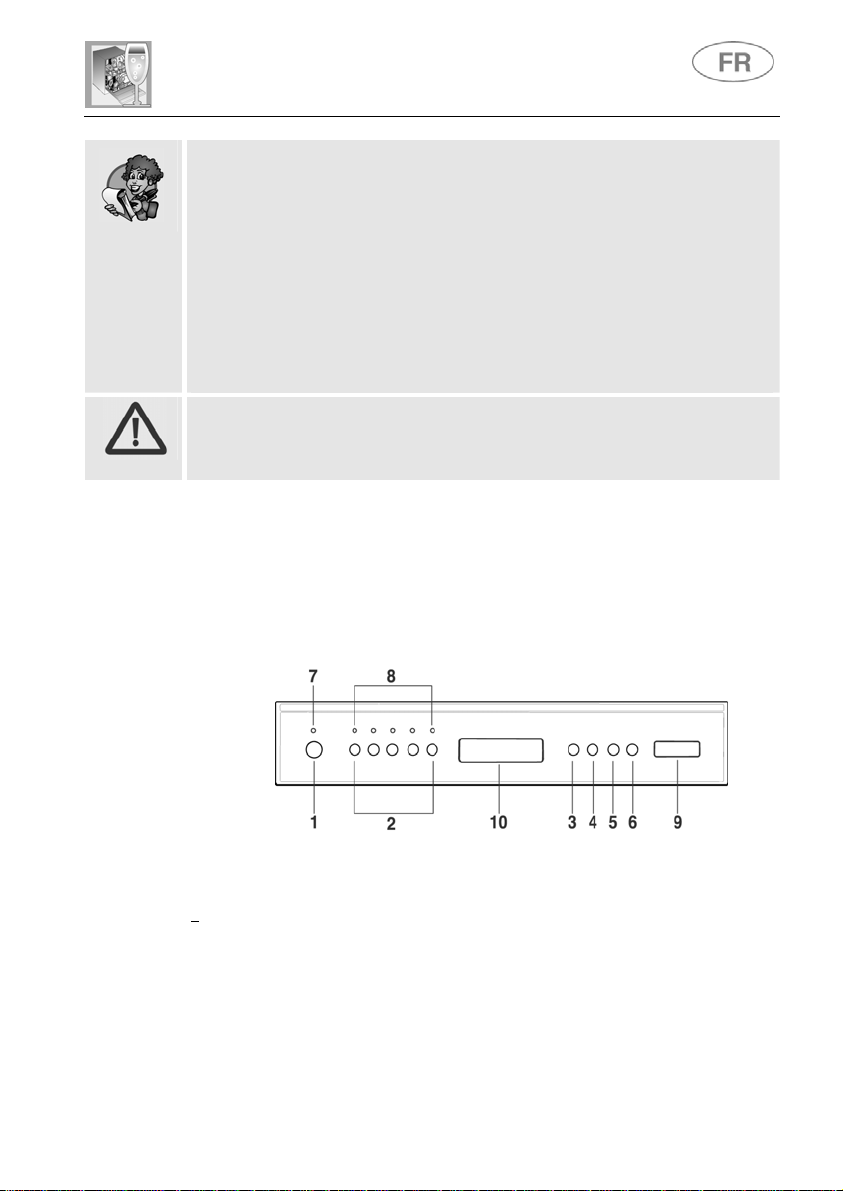

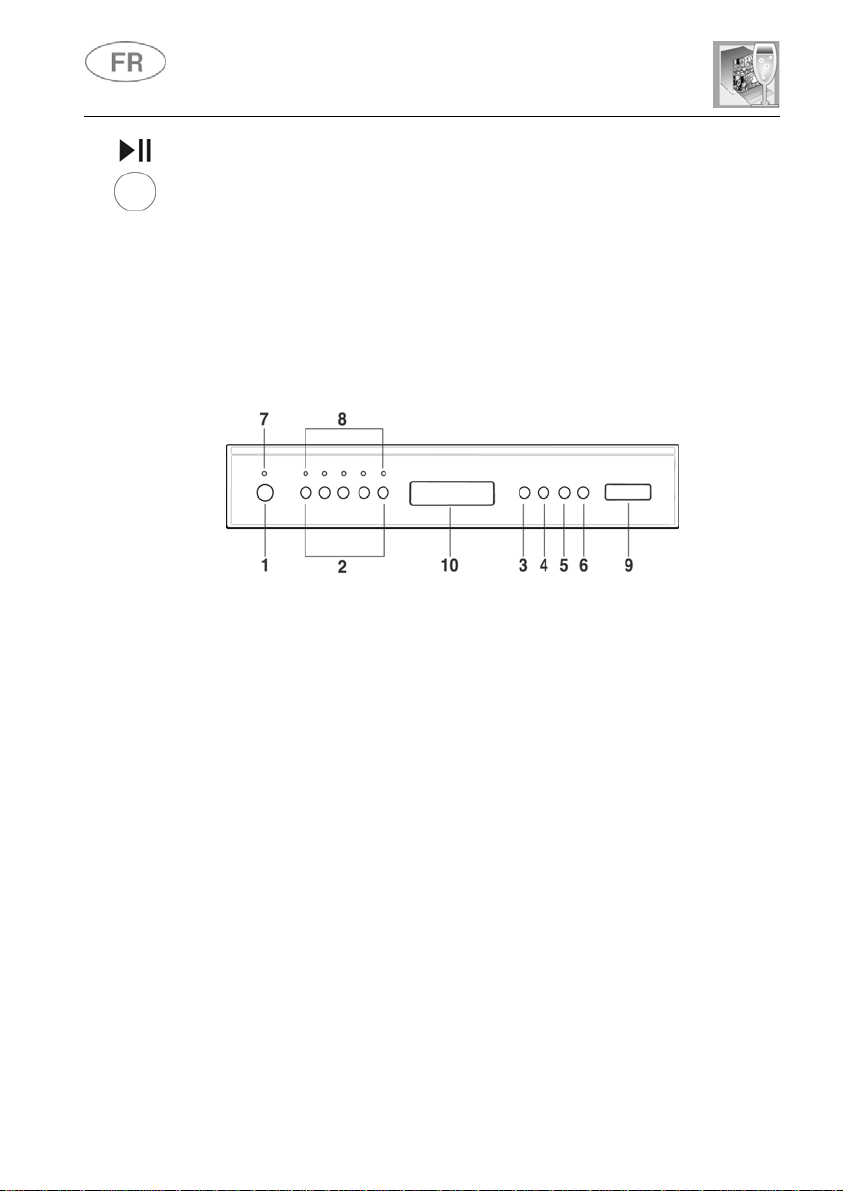

3.1 Le bandeau de commandes frontal

Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur le bandeau de commandes frontal.

1 TOUCHE ON/OFF 2 TOUCHES SÉLECTION PROGRAMMES (P1…P5) 3 TOUCHE SÉLECTION OPTIONS 4 TOUCHE CONFIRMER OPTION 5 TOUCHE RETARD PROGRAMME 6 TOUCHE MARCHE/ARRÊT 7 VOYANT ON/OFF 8 VOYANTS PROGRAMMES 9 AFFICHEUR INFORMATIONS

10 POIGNÉE ESCAMOTABLE POUR OUVERTURE PORTE

REMARQUE : les symboles et les représentations sont donnés à titre

d’information. Ces caractéristiques pourraient varier selon le modèle ou la version du lave-vaisselle.

Instructions pour l'utilisateur

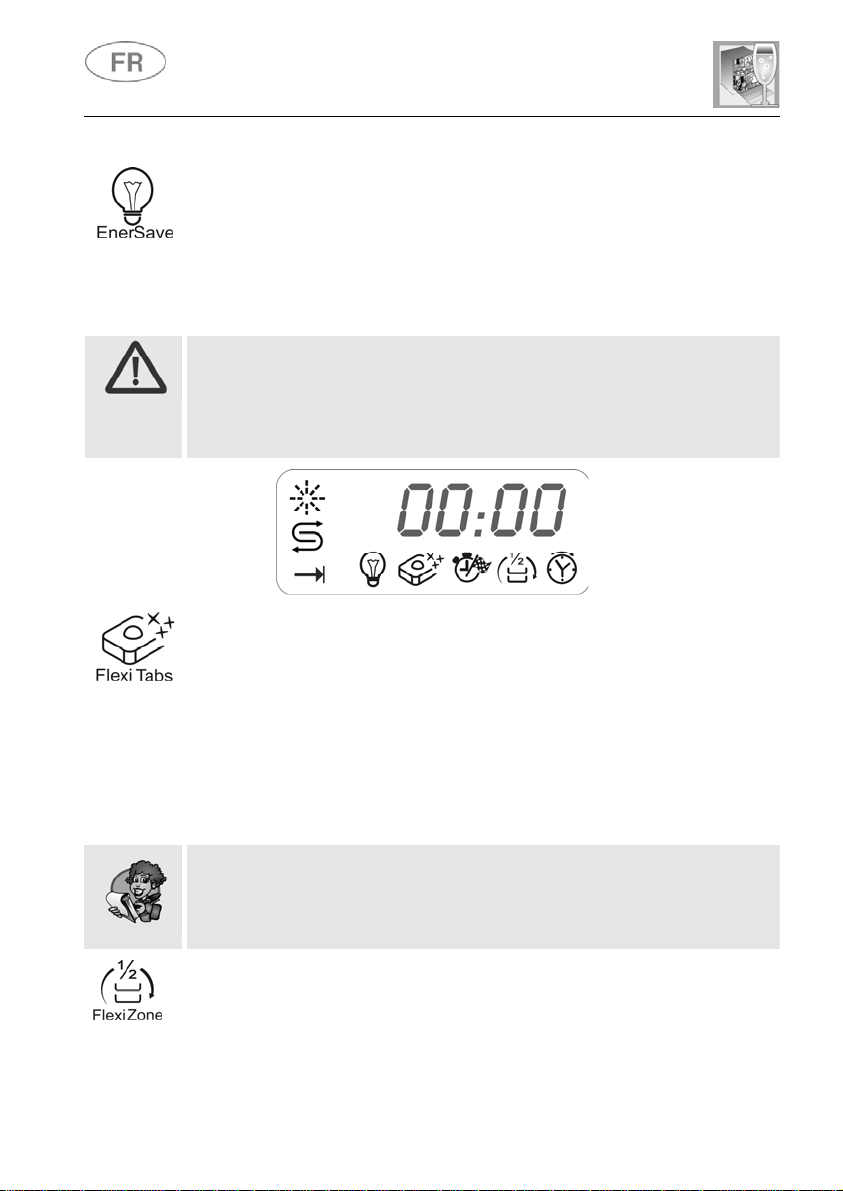

3.2 L’afficheur d’informations

Le lave-vaisselle est doté d’un AFFICHEUR pratique qui fournit toutes les informations relatives aux fonctions programmées.

A AFFICHEUR à 4 CHIFFRES

VOYANT MANQUE DE SEL

VOYANT MANQUE PRODUIT DE RINÇAGE

C D TOUCHE MARCHE/ARRÊT E VOYANTS OPTIONS

TABLEAU DES DES PROGRAMMES

Le manuel comprend le tableau des programmes de plusieurs modèles. Pour identifier le tableau correspondant à votre lave-vaisselle, comparez les symboles des programmes de la liste avec ceux figurant sur le bandeau de commandes.

Instructions pour l'utilisateur

TABLEAU DES PROGRAMMES

PROGRAMME

NUMERO ET

SYMBOLE

1 TREMPAGE

2 CRISTAUX

3 ECO (*)

EN 50242

4 AUTO 60-70

IEC/DIN

5 SUPER

***

Programme de référence selon la norme EN 50242, avec l'option ENERSAVE

CHARGE VASSELLE ET

Casseroles et vaisselle en

attente de completér la

Cristaux, porcelaines et

vaisselle variée, peu

Vaisselle normalement

sale, même avec des

Casseroles et vaisselle

normalement sales,

même avec des résidus

Casseroles et vaisselle très sales, même avec

COUVERTS

charge

sales.

résidus secs

secs.

des résidus secs

Prélavage à froid

Lavage à 45°C Rinçage à froid Rinçage à 70°C Séchage

Prélavage à froid Lavage à 55°C Rinçage à froid Rinçage à 70°C Séchage

En sélectionnant le programme « AUTO » le lave-vaisselle

reconnaît le type de salissures et adapte ainsi les paramètres

Prélavage chaud Lavage à 70°C Rinçage à froid (3) Rinçage à 70°C Séchage

sélectionnée. ** Voir étiquette énergie.

Programme de référence pour les laboratoires. Détergent : 20g dans le distributeur + 10g

***

sur la porte ou pastille. Disposition : voir phot o au paragraphe « utilisation de s panier s ».

Effectuer le trempage uniq uem ent en partiel-load.

La durée du cycle et la consommation d’énergie peuvent changer en fonction de la

(1)

température de l’eau et ambiante, du type et de la quantité de vaisselle. Consommation moyenne en considérant le réglage de l’adoucisseur sur le niveau 2.

(2)

1 ou 2 rinçages froids selon le modèle.

(3)

Si la porte du lave-vaisselle est ouverte ou mal fermée, le cycle de lavage ne se lance pas.

DÉROULEMENT

PROGRAMMES

de lavage en mode automatique.

DURÉE

MINUTES

(1)

15' 3,5 0,02

65'

160’

160'

CONSOMMATION

EAU

LITRES

(2)

9,5 1,10

** **

15,5 1,70

ÉNERGIE

KWh (1)

Instructions pour l'utilisateur

PROGRAMMES QUICK TIME (l’option ENERSAVE n’est pas disponible)

(lire le paragraphe pour les explications)

PROGRAMME

NUMERO ET

SYMBOLE

6 RÁPIDE 27’

7 ECO

RÁPIDE

8 NORMAL

RÁPIDE

9 FORT et

RÁPIDE

Consommation moyenne en considérant le réglage de l’adoucisseur su r le niveau 2.

(1)

CHARGE VAISSELLE

ET COUVERTS

Vaisselle peu sale lavée tout de suite

après son utilisation

Vaisselle délicate peu

sale, lavée tout de suite

après son utilisation.

Vaisselle normalement

sale, lavée tout de suite

après son utilisation.

Vaisselle variée

normalement sale, sans

résidus secs

DÉROULEMENT

PROGRAMMES

Lavage à 38°C Rinçage à 58°C

Prélavage à froid Lavage à 50°C Rinçage à froid Rinçage à 70°C

Prélavage à froid Lavage à 70°C Rinçage à froid Rinçage à 70°C

Lavage à 65°C Rinçage à froid Rinçage à 70°C

DURÉE

MINUTES

(2)

27'

80’

85’

55'

CONSOMMATION

EAU

LITRES (1)

ÉNERGIE

KWh (2)

6,5 0,70

12,5 1,25

13 1,40

9,5 1,35

(2) La durée du cycle et la consommation d’énergie peuvent changer en fonction de

la température de l’eau et ambiante, du type et de la quantité d e vaisselle.

Si la porte du lave-vaisselle n’a pas été fermée ou n’est pas bien fermée, la machine ne se met pas en marche.

Instructions pour l'utilisateur

3.3 Programmes de lavage

Le lave-vaisselle est doté d’un bandeau de commandes et d’un

AFFICHEUR D’INFORMATIONS (9) à partir desquels il est possible d’effectuer toutes les opérations d’allumage, d’extinction et de programmation.

Avant de faire démarrer un programme de lavage, vérifier que:

• Le robinet de l’eau soit ouvert.

• Dans le réservoir de l’adoucisseur il y ait du sel régénérant.

• Dans le réservoir il y a la dose adéquate de détergent.

• Les paniers aient été chargés correctement.

• Les bras de lavage tournent librement et sans obstacles.

• La porte du lave-vaisselle soit bien fermée.

ALLUMAGE

En appuyant sur la touche ON/OFF (1) le lave-vaisselle s’allume ai nsi que le voyant (7). Au bout d’environ 3 secondes, l’AFFICHEUR (9) s’allume et l’effichage dépendra de l’état du lave-vaisselle.

PROGRAMMATION

Dans ce modèle de lave-vaisselle toutes les opérations de programmation sont possibles uniquement a vec la porte fermée. Avec la porte ouverte, sur l’AFFICHEUR (9) apparait - - : - - .

SÉLECTION DU PROGRAMME

La sélection des programmes est possible à l’aide des touches correspondantes (2).

En appuyant sur la touche correspondant au programme désiré (voir tableau), le voyant s’allume pour confirmer l’exécution de l’opération et sur l’AFFICHEUR (9) apparaî t une prévision de la durée du programme en heures et minutes (“h.mm”).

Instructions pour l'utilisateur

MARCHE DU PROGRAMME Pour mettre en marche la machine presser la touche MARCHE/ARRÊT (6) pendant quelques secondes jusqu’à ce que le voyant MARCHE/ARRÊT (D) commence à clignoter et qu’un bip de

confirmation se fasse entendre. À partir de cet instant, la durée du cycle sur l’AFFICHEUR (9) commence à diminuer. Ce temps, qui se met à jour pendant le cycle, est “indicatif” étsnt donn é qu’il est influencé par les conditions de lavage te lles que la quantité et le type de vaisselle, la température d’entrée de l’eau, etc. Pour cette raison, il est normal de voir des mises à jour au cours d’un programme (augmentations ou diminutions de minutes) surtout dans les passages d’une phase à l’autre (par exemple de lavage à rinçage).

FIN DU PROGRAMME

La fin du programme est indiquée par un bref signal sonore et par l’inscription “End” sur l’AFFICHEUR (9). En appuyant sur l’une des touches du programme, l’inscription “End” disparaît de l’afficheur et le lave-vaisselle est prêt pour un nouveau cycle.

INTERRUPTION D’UN PROGRAMME

Pour interrompre un programme en cours, il faut:

• appuyer sur la touche MARCHE/ARRÊT (6) pendant quelques

secondes jusqu’à ce que le voyant MARCHE/ARRÊT (D) reste allumé sur l’afficheur (bip de confirmation). Il est maintenant possible de faire repartir le cycle ou bien passer au:

CHANGEMENT DE PROGRAMME

Pour changer un programme en cours, il faut:

• interrompre le programme en cours (voir “INTERRUPTION D’UN

PROGRAMME

”);

• sélectionner le nouveau programme;

• appuyer une nouvelle fois sur la touche MARCHE/ARRÊT (6) pour

faire partir le nouveau programme.

Si l’on désire annuler le programme en cours, il faut d’abord l’interrompre

NTERRUPTION D’UN PROGRAMME”).

(voir “I

Instructions pour l'utilisateur

ANNULLATION D’UN PROGRAMME

Pour annuler un programme en cours :

• interrompre le programme (voir «

PROGRAMME

»)

INTERRUPTION D’UN

Appuyer sur la touche MARCHE/ARRÊT (6) et la garder enfoncée ; sur l’afficheur apparaîtra “P0” et la lave-vaisselle ira automatiquement à la fin du cycle en évacuant l’eau de la cuve (penda nt cette phase le voya nt MARCHE/ARRÊT (D) clignote). La vidange étant terminée, sur l’afficheur apparaît “End” qui indique la fin du cycle.

Si la porte est ouverte pendant le fonctionnement, à la fermeture suivante il faut de nouveau faire partir le programme comme décrit au point “MARCHE DU PROGRAMME”. Le programme reprendra du point où il a été interrompu.

Si la température dans la cuve est supérieure à 50°C le programme commencera après environ 60 secondes.

Si la porte du lave-vaisselle n’a pas été fermée ou n’est pas bien fermée, la machine ne se met pas en marche.

Instructions pour l'utilisateur

DÉPART DIFFÉR

La touche DÉPART DIFFÉRÉ permet de retarder le lancement du programme de lavage de 1 à 12/24 heures en fonction des modèles. Cela permet de faire fonctionner le lave-vaisselle à l’horaire désiré. La première pression sur la touche RETARD DIFFÉRÉ allume le voyant

option et sur l’AFFICHEUR (9) apparaît 1:h. Les pressions suivantes (2:h,

3:h, etc.) permettent de choisir le délai souhaité. Après quelques

secondes d’inactivité, l’AFFICHEUR (9) affiche le temps restant à la fin du programme sélectionné (par ex:

départ différé). Après confirmation du lancement du programme (l ire le paragraphe correspondant) un prélavage est effectué, apr ès lequel est lancé le DÉPART DIFFÉRÉ programmé et le temps restant sur l’AFFICHEUR diminue progressivement. À la fin du délai programmé, le voyant option s’éteint et le cycle de lavage commence.

REMARQUE : Il n’est pas possible de sélectionner l’option DÉPART DIFFÉRÉ si un cycle est déjà en cours.

Après avoir choisi le retard, on fait partir le programme, presser la touche MARCHE/ARRÊT (6) pendant quelques secondes jusqu’à ce que le symbole MARCHE/ARRÊT commencer à clignoter. La machine effectue un prélavage de la vaisselle; lorsqu celui-ci est terminé, le “retard programme” précédemment sélectionné se met en marche.

Si l’on veut annuler le “retard programme” avec le programme en cours, il faut:

• appuyer sur la touche MARCHE/ARRÊT (6) pendant quelques secondes tant que le voyant MARCHE/ARRÊT reste allumé sur l’afficheur;

• appuyer sur la touche RETARD PROGRAMME (5) plusieurs fois jusqu’à l’annulation du retard programme (extinction du symbole MARCHE/ARRÊT);

• appuyer sur la touche MARCHE/ARRÊT (6) pour faire partir le programme.

N.B.: Il est impossible de sélectionner le “retard programme” lorsque le programme est déjà commencé.

5:40, durée du cycle de lavage +

Instructions pour l'utilisateur

OPTIONS

trempage)

Les options sont contrôlées par la touche

SÉLECTION OPTIONS (3). Appuyer sur la touche pour accéder aux options. Les VOYANTS OPTIONS (E) clignotent pour signaler l’accès.

REMARQUE : Le voyant RETARD PROGRAMME ne s’allume que si la touche RETARD PROGRAMME (5) est enfoncée.

(disponibles pour tous les programmes, à l’exception du

Appuyer à nouveau sur la touche SÉLECTION OPTIONS (5) p our passer à l’option suivante. Appuyer sur la touche CONFIRMER OPT ION (6) pour confirmer une option (le voyant arrête de clignoter et devient fix e). L’opération peut être faite pour une ou pour toutes les options disponibles. Pour désactiver une option confirmée, appuyer sur la touche SÉLEC TION OPTIONS (3) jusqu’à ce que le VOYANT OPTION souhaité se mette à clignoter, puis appuyer sur la touche CONFIRMER OPTION (6). Le voy ant arrête de clignoter et s’éteint.

Toutes les options, sauf l’option « 3 en 1 », se désactivent à la fin du cycle de lavage.

PROGRAMMES QUICK TIME L'option, sélectionnée avec n’importe quel programme de lavage (sauf le

trempage), REDUIT LA DURÉE du cycle. Elle s’active après avoir sélectionnée le programme désiré en pressant la touche (le voyant s’allume). L’option se déacti ve automatiquement à la fin du programme.

Instructions pour l'utilisateur

ENERSAVE En fin de cycle de séchage, un dispositif spécial enclenche le déblocage

automatique de la porte qui s’ouvre de quelques centimètres lentement et

progressivement. Cette fonction garantit un séchage parfait et une plus grande maîtrise des températures de rinçage. Après l’ouverture de la porte, le lave-vaisselle signale la fin du cycle de lavage par un bref signal sonore. Le bouton permet d’activer l’option qui est signalée par le voyant.

Si l’option est activée, ne pas bloquer l’ouverture de la porte. Dégager l’espace devant la porte pour permettre l’ouverture. Éviter de refermer la porte pendant l’ouverture automatique, car le mécanisme pourrait s’abîmer. Attendre que les pousseurs soient rentrés avant de refermer la porte.

"3/1" L’option est optimisée pour l'usage de détergents au sel et produit de rinçage intégrés portant la dénomination "3 en 1" dans le commerce, "triple effet", etc. Si elle est active, le sel et les produits de rinçage pouvant être déjà présents dans le lave-vaisselle ne seront pas utilisés.

Remarque : si l’option « 3/1 » est sélectionnée, il est normal que les voyants sel/produit de rinçage restent allumés, si les bacs correspondants sont vides.

IMPORTANT : lorsqu’elle n’est plus nécessaire, l’option doit être désactivée (le voyant s’éteint).

Si la dureté de l’eau est réglée sur une valeur supérieure à H3 et si vous activez l’option « 3/1 », le voyant correspondant clignote pour signaler un mauvais réglage. Les produits 3 en 1 ne sont pas adaptés à l’utilisation avec une eau trop « dure », cela n’empêch e pas l’utilisation de l’option, mais le résultat du lavage pourrait ne pas être optimal.

DEMI-CHARGE DISTRIBUÉE

Adaptée en cas de faible quantité de vaisselle, c ette option permet de faire des économies d’électricité et de réduire la durée du programme. La vaisselle sera placée dans les deux paniers et une plus petite quantité de détergent sera utilisée par rapport à la quantité qu’utilise une charge pleine.

Instructions pour l'utilisateur

CONSEILS POUR ÉCONOMISER DE L’ÉNERGIE ! … ET RESPECTER L’ENVIRONNEMENT

• Essayer d' utiliser le lave-vaisselle toujours en pleine charge.

• Ne pas rincer avant la vaisselle à l’eau courante

• Utiliser le programme de lavage le plus approprié à chaque type de

charge.

• Ne pas effectuer de rinçages préliminai res.

• Raccorder le lave-vaisselle à une installation d’eau chaude jusqu’à

60°C (si disponible).

POUR RÉDUIRE LES CONSOMMATIONS DE DÉTERGENT ! … ET RESPECTER L’ENVIRONNEMENT

Les phosphates présents dans le détergent pour lave-vaisselle constituent un problème du point de vue écologique. Pour éviter une consommation excessive de détergent, mai s aussi d’énergie électrique, il est conseillé:

• de séparer la vaisselle plus délicate de la vaisselle plus résistante aux détergents agressifs et aux températures élevées;

• de ne pas verser le détergent directement sur la vaisselle.

ENLEVEMENT DE LA VAISSELLE

À la fin du programme de lavage, attendre au moins 20 minutes avant de sortir la vaisselle de la cuve, de sorte à ce qu’elle refroidiss e. Pour éviter que d’éventuelles gouttes d’eau restées d ans le panier supérieur puissent tomber sur la vaisselle qui se trouve encore dans le panier inférieur, il est conseillé de vider tout d’abord le panier inférieur et ensuite le panier supérieur.

Instructions pour l'utilisateur

4. Utilisation

Après avoir correctement installé le lave-vaisselle, le prép arer afin qu’il puisse entrer en fonction en effectuant les opérations suivantes:

• Régler l’adoucisseur d’eau;

• Introduire du sel régénérant;

• Introduire du produit de rinçage et du détergent.

4.1 Utilisation de l’adoucisseur d’eau

La quantité de calcaire contenu dans l’eau (indice de dureté de l’eau) est responsable des taches blanchâtres sur la vaisselle sèche, laquelle, avec le temps, a tendance à devenir opaque. Le lave-vaisselle est équipée d’un adoucisseur automatique qui, en utilisant du sel régénérant

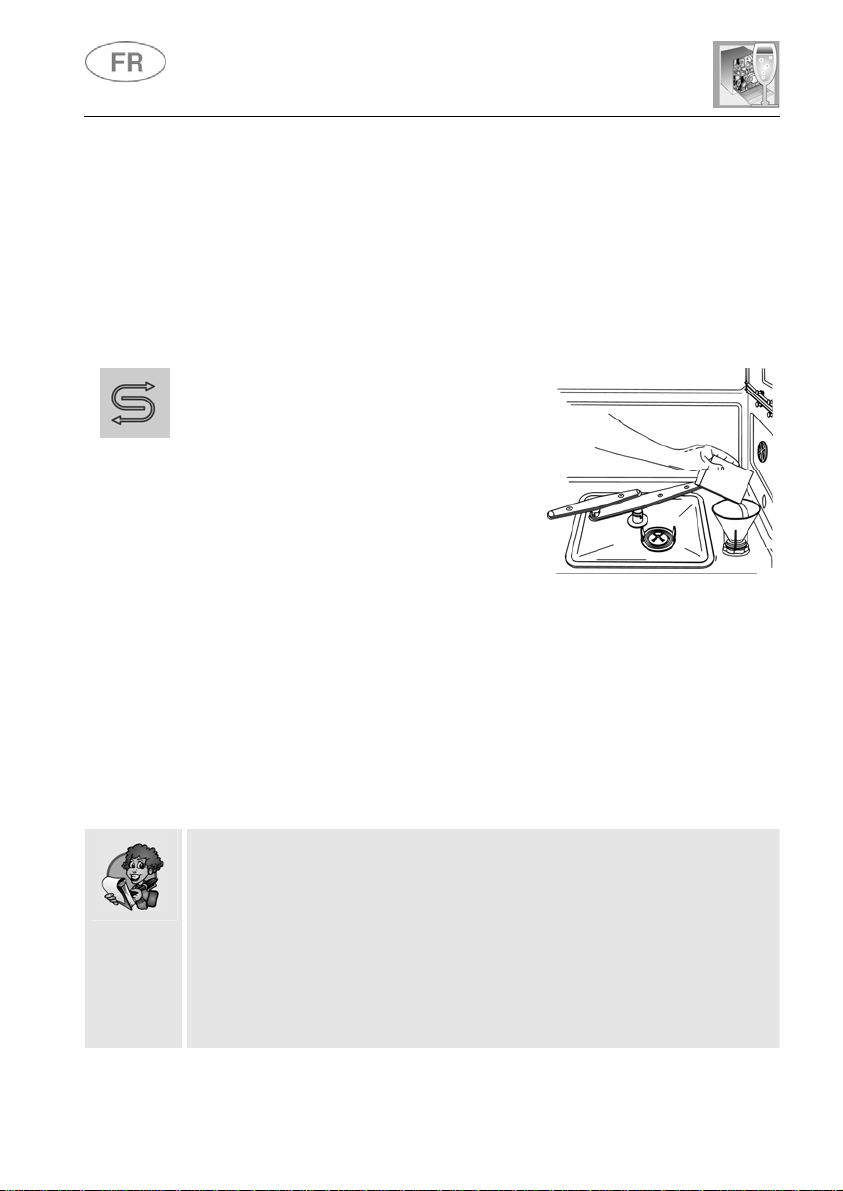

SEL

spécifique, soustrait à l’eau les substances durcissantes. Le lave-vaisselle est prédisposé en usine pour une dureté de niveau 3 (dureté moyenne 41-60°dF – 24-31°dH).

En utilisant de l’eau d’une dureté moyenne, le nouveau ch argement de sel devra être effectué environ tous les 20 lavages. Le réservoir de l’adoucisseur a une capacité d’environ 1,7 kg de sel en grains et est situé sur le fond du lave-vaisselle. Après avoir sorti le pani er inférieur, dévisser le bouchon du réservoir dans le sens contraire des aiguilles d'un montre et verser le sel en utilisant l’entonnoir fourni. Avant de revisser le bouchon, éliminer les éventuels résidus de sel près de l’ouverture du goulot.

• À la première utilisation du lave-vaisselle, il faut également introduire, en plus du sel, un litre d’eau.

• Après chaque remplissage du réservoir, s’assurer que le bouchon soit soigneusement refermé. Le mélange d’eau et d'éventuel

détergent ne doit pas pénétrer dans le réservoir du sel car cela compromettrait le fonctionnement de l’installation de régénération. Dans ce cas la garantie ne serait plus valable.

• N’utiliser que du sel régénérant pour lave-vaisselle d omestiques. Si on utilise du sel en pastilles ne pas remplir complètement le réservoir.

Instructions pour l'utilisateur

• Ne pas utiliser de sel alimentaire car il contient des substances non solubles qui peuvent, avec le temps, compromettre le fonctionnement de l'adoucisseur.

• Lorsque cela est nécessaire, effectuer l’opération de chargement du sel avant de faire démarrer le programme de lavage ; la solution saline excessive sera ainsi éliminée par l’eau ; un séjour prolongé d’eau salée à l’intérieur de la cuve de lavage peut provoquer des phénomènes de corrosion et ne peut en aucun cas engager notre responsabilité. Veillez donc à ce que la cuve inox de votre lave-vaisselle soit toujours vidée de l'eau de lavage lorsque le lavevaisselle n'est pas utilisé.

Faire attention à ne pas confondre l’emballage du sel avec celui du détergent : l’introduction de détergent dans le réservoir du sel endommagera l’adoucisseur.

FONCTIONS SUPPLÉMENTAIRES

(Personnalisation des paramètres utilisateur) (disponible dans tous les programmes sa uf le trem page)

Le système de contrôle électronique permet de personnaliser son utilisation par une procédure de programmation qui n’est pas directement accessible et qui donne la possibilité de régler le niveau de dureté de l’eau.

Pour accéder à la programmation, la machine doit être allumée et avoir la porte fermée. Procéder comme suit:

• appuyer sur la touche RETARD PROGRAMME (5) jusqu’à ce que le symbole H et le numéro du programme s’affichent à l’écran (ex. H3) ;

• appuyer plusieurs fois sur le bouton RETARD PROGRAMME (5) pour sélectionner le niveau de réglage, selon la dureté de l’eau ( H0,

H1, H2, H3, H4, H5);

Remarque: après quelques secondes, la machine quitte

automatiquement le menu de configuration.

Instructions pour l'utilisateur

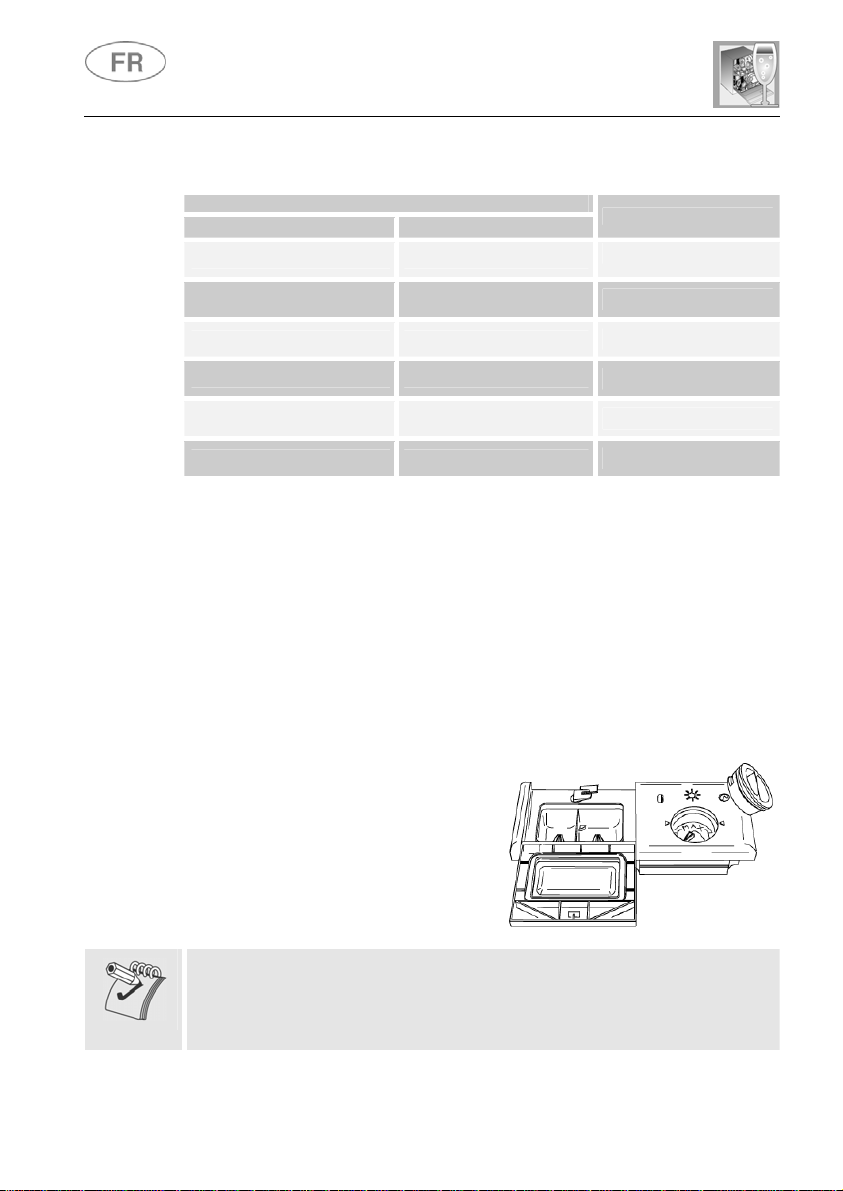

TABLEAU DE LA DURETÉ DE L’EAU

Duretés Allemandes (°dH) Duretés Allemandes (°dH)

DURETÉ DE L’EAU

0 - 4 0 - 7

REGLAGE

H 1 PAS DE SEL

5 - 15 8 - 25

16 - 23 26 - 40

24 - 31 41 - 60

32 - 47 61 - 80

48 - 58 81 - 100

Demander les informations relatives au degré de dureté de l’eau à

l’entreprise hydrique de distribution.

Suite au réglage ou à la visualisation de celle sélectionnée, il suffit de

laisser la touche inactive pendant quelque s secondes, le lave-vaisselle retourne automatiquement à la condition standard en sort ant du mode de réglage.

4.2 Utilisation du distributeur du produit de lavage et de rinçage

Le distributeur de détergent et le

doseur du produit de rinçage se trouvent dans la partie interne de la porte : le distributeur à gauche et le doseur à droite.

H 1

H 2

H 3

H 4

H 5

À l’exception du programme TREMPAGE, avant chaque lavage il faudra introduire dans le distributeur la dose adéquate de détergent. Le produit pour le rinçage sera par contre ajouté seulement en fonction des besoins.

Instructions pour l'utilisateur

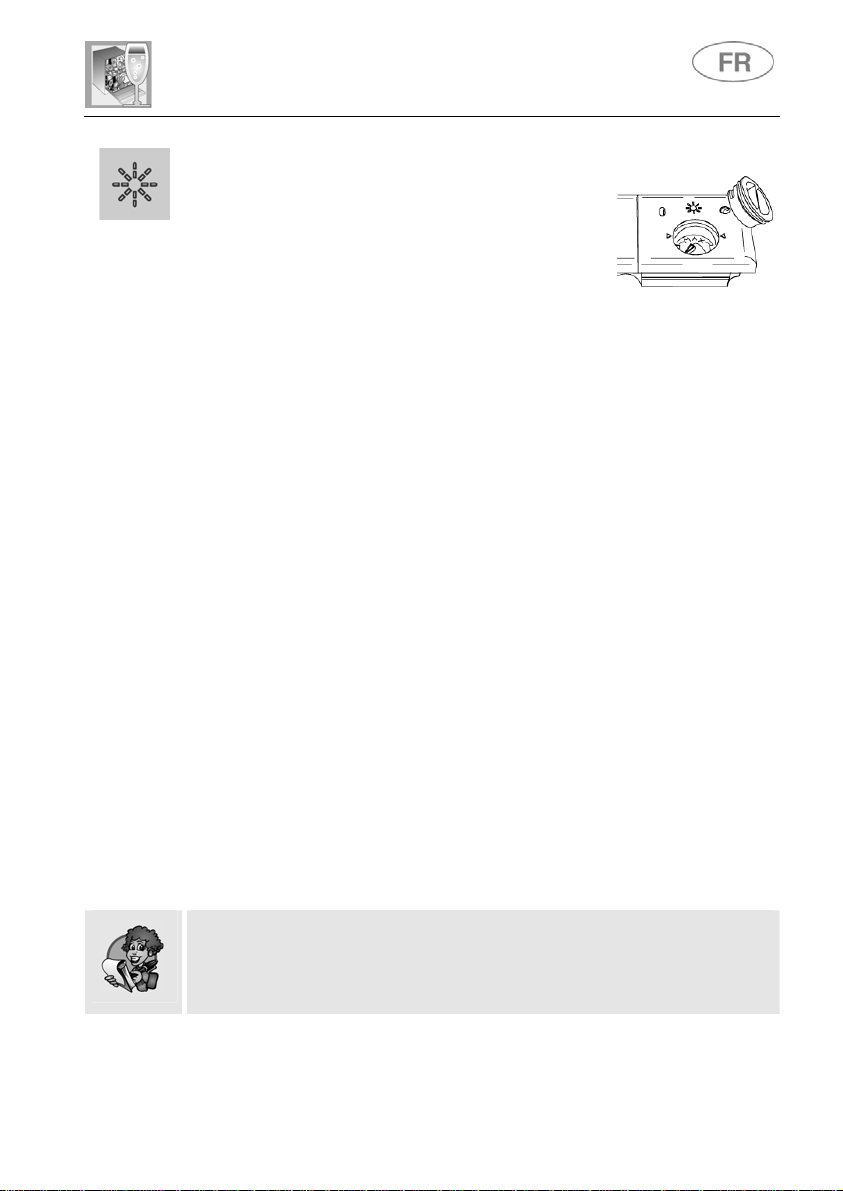

ADDITION DU PRODUIT POUR LE RINÇAGE

Le produit de rinçage accélère le séchage de la vaisselle et empêche la formation de taches et de dépôts de calcaire ; il est automatiquement ajouté à l’eau au cours du dernier rinçage à partir du réservoir qui se trouve sur le côté intérieur de la porte.

Pour ajouter le produit de rinçage:

• Ouvrir la porte.

• Tourner le couvercle du réservoir d’¼ de tou r dans le s ens contrair e

des aiguilles d'une montre et l’enlever.

• Introduire le produit de rinçage jusq u’à remplir le distributeur (140 cl environ). L’indicateur optique situé près du bouchon doit s’obscurcir complètement. Ajouter à nouveau du produit de rinçage lorsque l’indicateur optique devient clair ou lorsque le voyant du niveau de produit de rinçage s’allume sur le bandeau frontal.

• Remettre le couvercle et le tourner en sens horaire.

• Nettoyer à l'aide d'un chiffon le produit de rinçage éventuellement

sorti car il pourrait produire de la mousse.

RÉGLAGE DU DOSAGE DU PRODUIT DE RINÇAGE

Le lave-vaisselle sort de l’usine avec le réglage moyen. Il est de toute façon possible de régler le dosage en tournant le sélecteur se trouvant à l’intérieur du doseur sur la position nécessaire: la dose sera proportionnelle à la position du sélecteur.

• Pour accéder au réglage du doseur il est nécessaire de tourner le bouchon d’¼ de tour dans le sens contraire des aiguilles d'une montre et l’enlever.

• Tourner ensuite à l’aide d’un tournevis le sélecteur du dosage jusqu’à la position désirée.

• Remettre le bouchon en le tournant en sens horaire.

• La dose de produit de rinçage devra être augmentée si la vaisselle

est opaque ou si elle présente des taches circulaires.

• Si la vaisselle est par contre collante ou si elle présente des rayur es blanchâtres, il faudra réduire la dose de produit de rinçage.

Instructions pour l'utilisateur

CHARGEMENT DU DÉTERGENT

Pour ouvrir le couvercle du distributeur de détergent appuyer légèrement sur la touche P. Introduire le détergent et refermer soigneusement le couvercle. Durant le lavage le couvercle du distributeur sera ouvert automatiquement.

• Quand on sélectionne un programme avec prélavage chaud (lire le tableau des programmes), introduire une quantité supplémentaire de détergent dans le compartiment G/H (selon les modè les).

• N’utiliser que des détergents spécifiques pour lave-vaisselle. L’emploi de détergents de bonne qualité est important pour obtenir d’excellents résultats de lavage.

• Garder les les emballages de détergent bien fermés en lieu sec, pour empêcher la formation de grumeaux qui compromettraient les résultats de lavage. Après leur ouverture, les produits ne doivent pas être gardés trop longtemps car le détergent perd de son efficacité.

• Ne pas utiliser de produits détergents de vaisselle que l’on utilise pour laver la vaisselle à la main car ils produisent beaucoup de mousse et peuvent compromettre le fonctionnement du lave -vaissell e.

• Doser correctement la quantité de détergent car une quantité insuffisante provoque u ne élimination incomplète de la s aleté, tandis qu’une quantité excessive n’augmente pas l’efficacité du lavage, mais ne représente par contre qu’un gaspillage.

• Dans le commerce il existe des détergents liquides et en poudre qui se différencient par leur composition chimique et peuvent contenir des

phosphates, ou bien en être dépourvus mais contenir des enzymes naturels.

- Les détergents avec phosphates agissent pl us sur les graisses et

sur les amides au-delà de 60°C.

- Les détergents enzymatiques exercent par contre leur force

nettoyante même à de basses températures (de 40 à 55°C) et sont plus facilement biodégradables. Ces détergents permettent d’atteindre, à de basses températures, les mêmes résultats de

lavage que l’on ne pourrait obteni r qu’ avec d es programmes à 65°C. Pour la protection de l’environnement nous conseillons l’emploi de détergents sans phosphates ni chlore.

Instructions pour l'utilisateur

Produits «3/1» Pour l’utilisation de détergents avec sel et produit de rinça ge combinés, vérifier si le lave-vaisselle est équipé de la «touche option 3/1» en se reportant à la page «Description des commandes» et donc au paragraphe qui explique son utilisation. Dans le cas contraire, il est conseillé d’utilis er des produits traditionnels (détergent, sel et produit de rinçage séparés), car les produits «3/1» avec les cycles de lavage traditionnels pourraient donner des problèmes tels que traces blanchâtres, résultats de séchage médi ocres, résidus sur la vaisselle.

L’introduction de détergent, même liquide, dans le réservoir du produit de rinçage endommagera le lave-vaisselle.

4.3 Avertissements et conseils généraux

Avant de procéder au premier lavage avec votre lave-vaisselle, il est opportun de lire les consei ls suivant s concern ant la natur e de la vaiss elle à laver et de son placement dans les paniers. Il n’existe généralement pas de limites quant au lavage de la vaisselle d’usage domestique, mais dans certains cas il faudra tenir compte de ses caractéristiques.

Avant de disposer la vaisselle da ns le s paniers, il est nécessaire :

• d’éliminer les restes de nourriture les pl us gros, comme par ex emple les os ou les arêtes qui pourraient non seulement engorger le filtre, mais endommager également la pompe de la vag e ;

• faire tremper les casseroles ou les poêles qui présentent sur leur fond des résidus de nourriture brûlée afin que ces derniers se détachent plus facilement ; les placer ensuite dans le PANIER INFÉRIEUR.

Effectuer un prélavage de la vaisselle sous l’eau courante avant de la charger dans les paniers représente un gaspillage inutile d’eau.

Une disposition correcte de la vaisselle assure de bons résultats de lavage.

Instructions pour l'utilisateur

ATTENTION !

• S’assurer que la vaisselle soit bien bloquée, qu’elle ne puisse pas se renverser et qu’elle n’entrave pas la rotation des bras de lavage durant le fonctionnement;

• Ne pas introduire de petits objets dans les paniers ; en tombant, ils pourraient bloquer les bras de lavage ou la pompe de lavage ;

• Les récipients tels que les tasses, les bols, les verres et les casseroles doivent toujours êtr e disposé s avec le ur ouvertur e vers le bas et leur cavité oblique pour permettre l’écoulement de l’eau;

• Ne pas disposer les articles de vaisselle les uns sur les autres ou de sorte à ce qu’ils se couvrent réciproquement;

• Ne pas disposer les verres trop près les uns des autres car, en se touchant, ils pourraient se casser ou il pourrait y rester des taches.

S’ASSURER que la vaisselle utilisée soit indiquée pour lavage en lave-vaisselle.

Vaisselle ne pouvant être lavée dans un lave-vaisselle :

• Casseroles et vaisselle en bois : elles peuvent s’abîmer à caus e des températures de lavage élevées;

• Objets d’artisanat : ils peuvent rarement être lavés dans un lave- vaisselle. Les températures relativement élevées de l’eau et les détergents utilisés peuvent les endommager;

• Vaisselle en plastique : la vaisselle en plastique résistant à la chaleur doit être lavée dans le panier supérieur;

• Vaisselle et objets en cuivre, étain, zinc et laiton : elle tend à se tacher;

• Argenterie : la vaisselle en argent peut se tacher;

• Verre et cristal : les objets en verre et en cristal peuvent

généralement être lavés dans un lave-vaisselle. Cependant, il existe certains types de verre et de cristal qui deviennent opaques et qui perdent leur transparence après de nombreux l avages ; pour ce type de matériaux, nous conseillons de toujours utiliser le programme le moins agressif du tableau des programmes;

• Vaisselle avec des décorations : les objets décorés se trouvant dans le commerce ont généralement une bonne résistance aux lavages dans les lave-vaisselle, même s’il peut arriver que leurs couleurs pâlissent après des lavages fréquents. En cas de doute sur la résistance des couleurs, il est opportun de laver peu de pièces à la fois pendant environ un mois.

Instructions pour l'utilisateur

4.4 Utilisation des paniers

Le lave-vaisselle a une capacité de 14 couvert s, y compris la vaisselle de service.

PANIER INFÉRIEUR

Le panier inférieur reçoit l’action du bras de lavage inférieur à l’intensité maximale et devra donc contenir la vaisselle la plus "dif ficile"et la plu s sale .

Toutes les combinaisons et variétés de charge sont permises à condition que l’on prenne soin de disposer la vaisselle, les casseroles et les poêles de façon à ce que toutes les surfaces soient exposées aux jets d’eau provenant du bas.

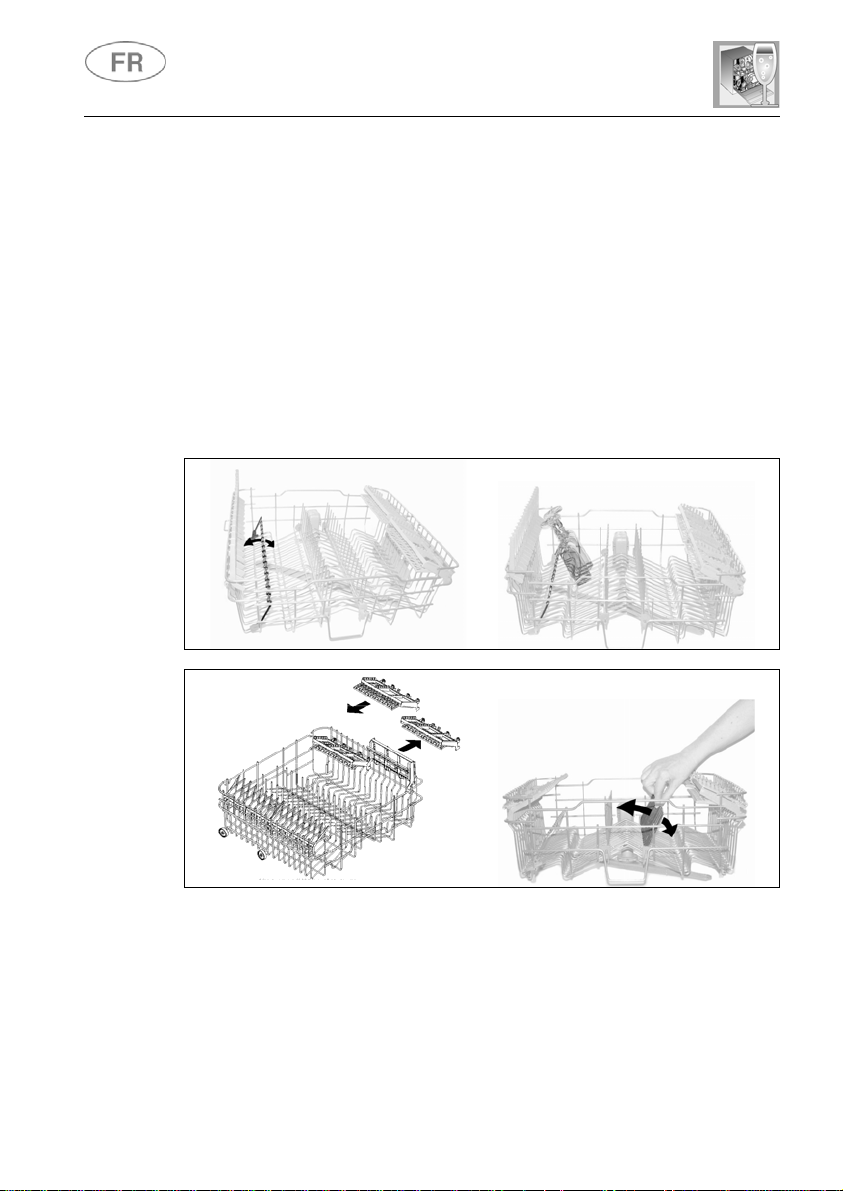

En fonction des modèles, le panier peut être muni de quelques-uns ou de tous les accessoires suivants:

Supports pour les assiettes que vous pouvez coucher si vous ne les utilisez pas (par ex : pour disposer des casseroles, des bols, etc.) Pour coucher les supports, tirez vers le haut et tournez-les vers l’intérieur du panier.

Inserts anti-goutte, permettant un meilleur séchage des assiettes. Vous pouvez les monter sur le panier ou dans la poche d’accessoires, auquel cas, il vous suffit, pour les utiliser, de les enfiler à l’emplacement prévu comme indiqué sur le schéma.

Instructions pour l'utilisateur

Supports pour les tasses et les objets longs (louches, cuillères, etc.) dans la partie arrière. Vous pouvez les placer en position verticale en cas de non utilisation.

Porte-verres (glass holder). Support pour les verres à pied. En le soulevant, il tourne de la position de repos (0) et se bloque en un mouvement sur trois positions différentes (1-2-3).

Supports rabattables à 2 positions (1-2). En position 1 (verticale), ils peuvent servir à disposer des assiettes et en position 2 (inclinée) pour y appuyer des verres à pied qui seront maintenus par le porte-verres (glass holder). Réglage : soulevez le point P comme sur le schéma jusqu’à ce que le support tourne en position 2.

Instructions pour l'utilisateur

Pour le coucher complètement, soulevez l’extrémité et tournez vers vous afin que l’arrêt F tourne sur le point S.

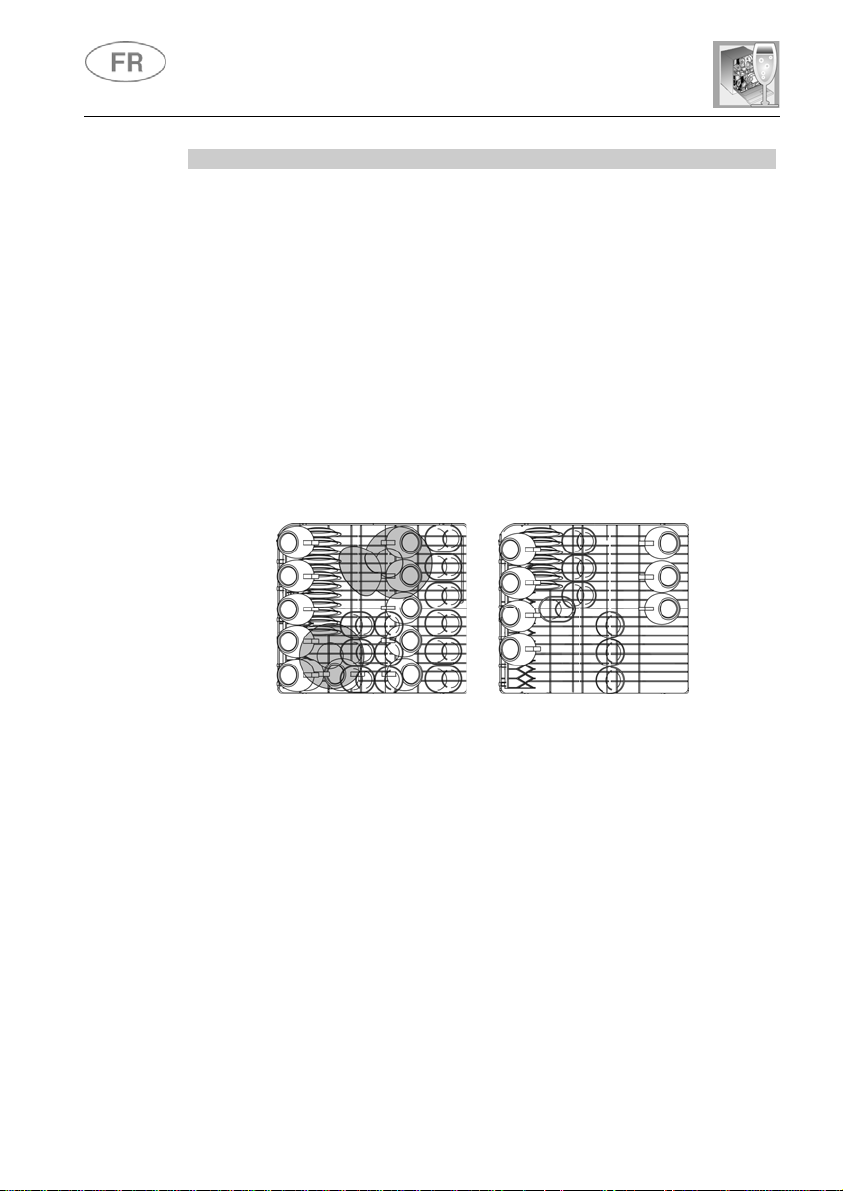

CHARGEMENT DU PANIER INFÉRIEUR

Disposer soigneusement et verticalement les assiettes plates, creuses, à dessert et les plats. Les casseroles, les poêles et leurs couvercles correspondants doivent être retournés vers le bas. Disposer les assiettes creuses et celles à dessert en ayant toujours soin de laisser u n espace entre elles.

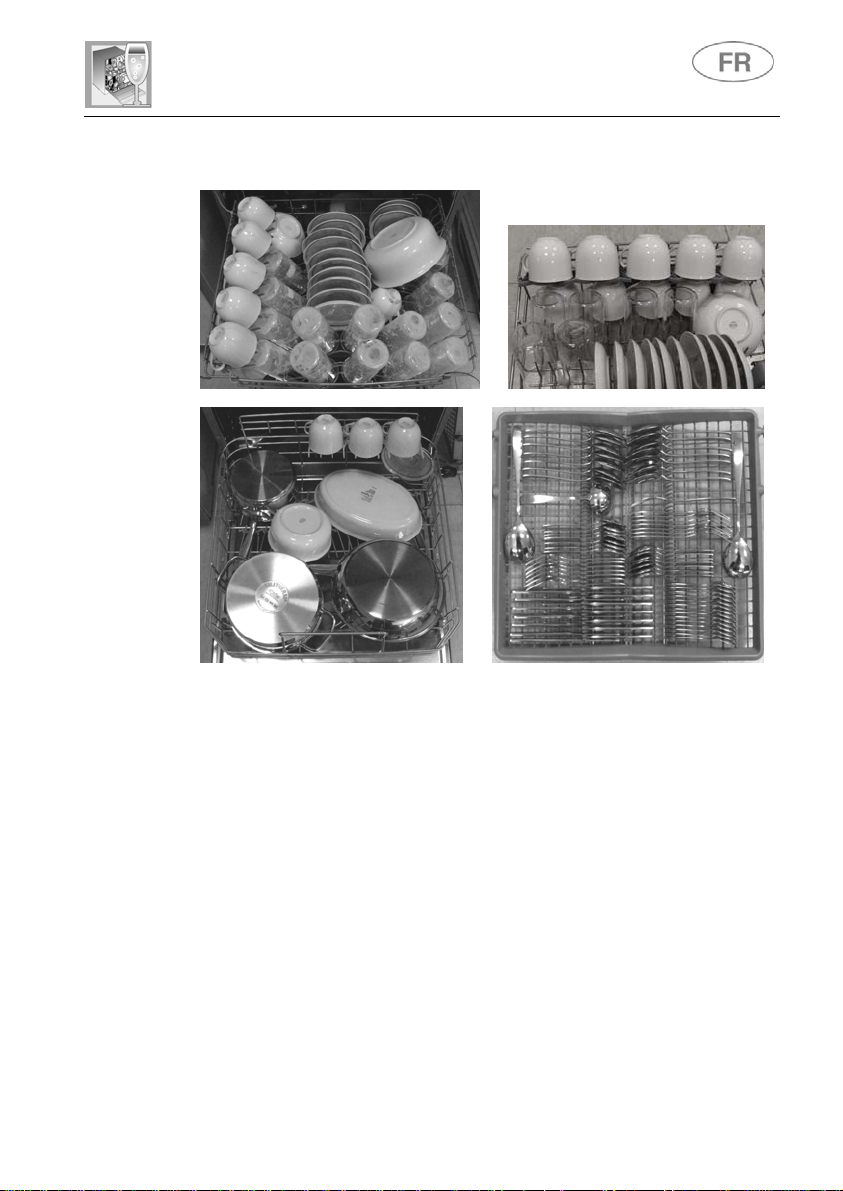

Exemples de chargement :

Instructions pour l'utilisateur

PANIER À COUVERTS SUPÉRIEUR

Ce panier sert à contenir les couverts, qui seront ains i placés à l'endroit approprié, et les ustensiles plus longs seront placés dans le sens de la longueur. L’extraction « à coulisse » en facilite la charge, mais il est également possible de l’extraire complètement des guides à co ulisse en retirant les arrêts (suivre le schéma). Faites très attention pour remettre les arrêts, afin d’éviter une chute accidentelle du panier.

Instructions pour l'utilisateur

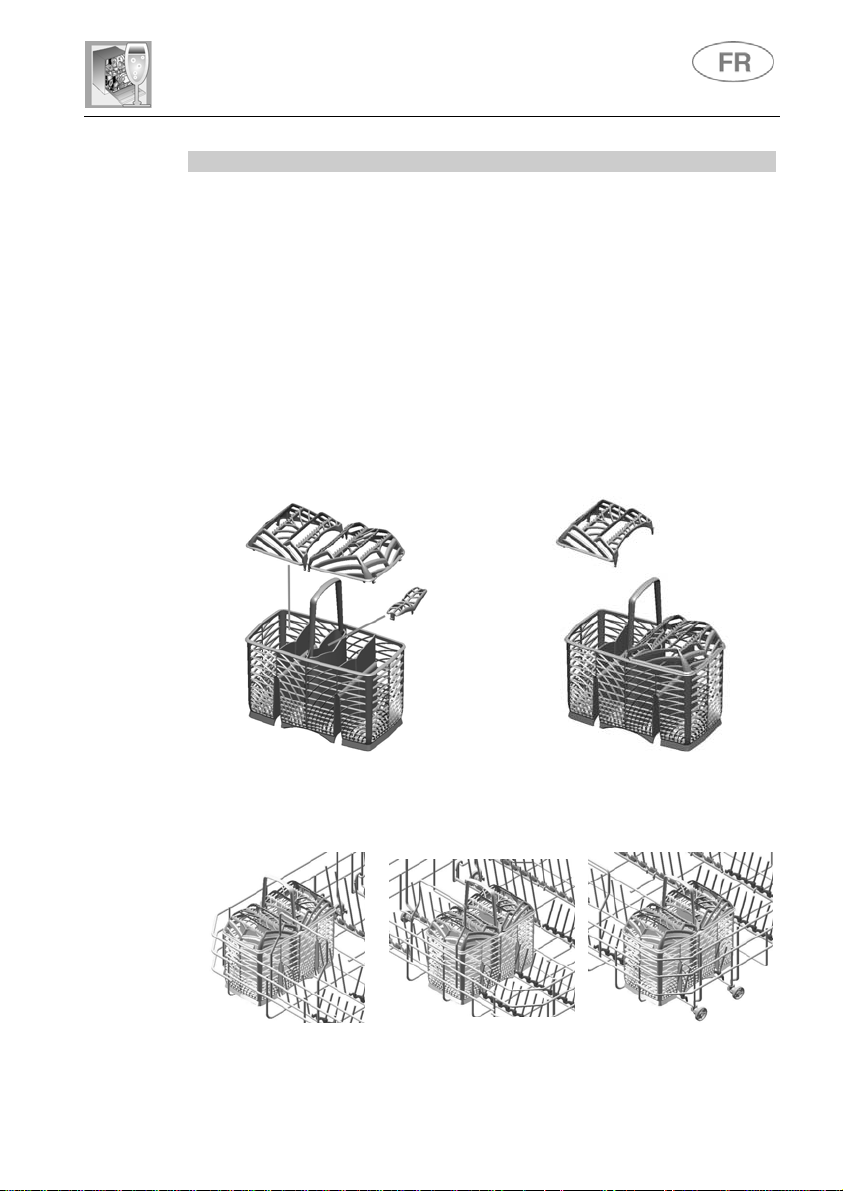

PANIER A COUVERTS

Le panier à couverts est équipé de picots porte-couverts amovibles, dans lesquels sont placés les couverts de manière à rester suffisamment espacés pour permettre un passage optimal de l’eau. Les picots portecouverts et le couvercle central se trouvent dans le sachet des

accessoires. Le couvercle central a uniquement une fonction de protection.

Les picots peuvent être retirés et utilisés séparément. Les couverts doivent être disposés dans le panier de façon homogène, le manche orienté vers le bas et en faisant particulièrement attention à ne pas se blesser avec la lame des couteaux. Il est destiné à contenir toute sorte de couverts, à l’exception des couverts ayant une longueur telle qu’elle interfère avec les bras de lavage supérieur. On peut disposer les louches, les cuillères en bois et les couteaux de cuisine dans le panier supérieur, en faisant att ention à ce que la pointe des couteaux ne dépasse pas du panier.

Le panier à couverts coulisse dans le sens transversal et pe ut être placé à n’importe quel endroit permettant une utilisation optimale de l’espace du panier inférieur.

Instructions pour l'utilisateur

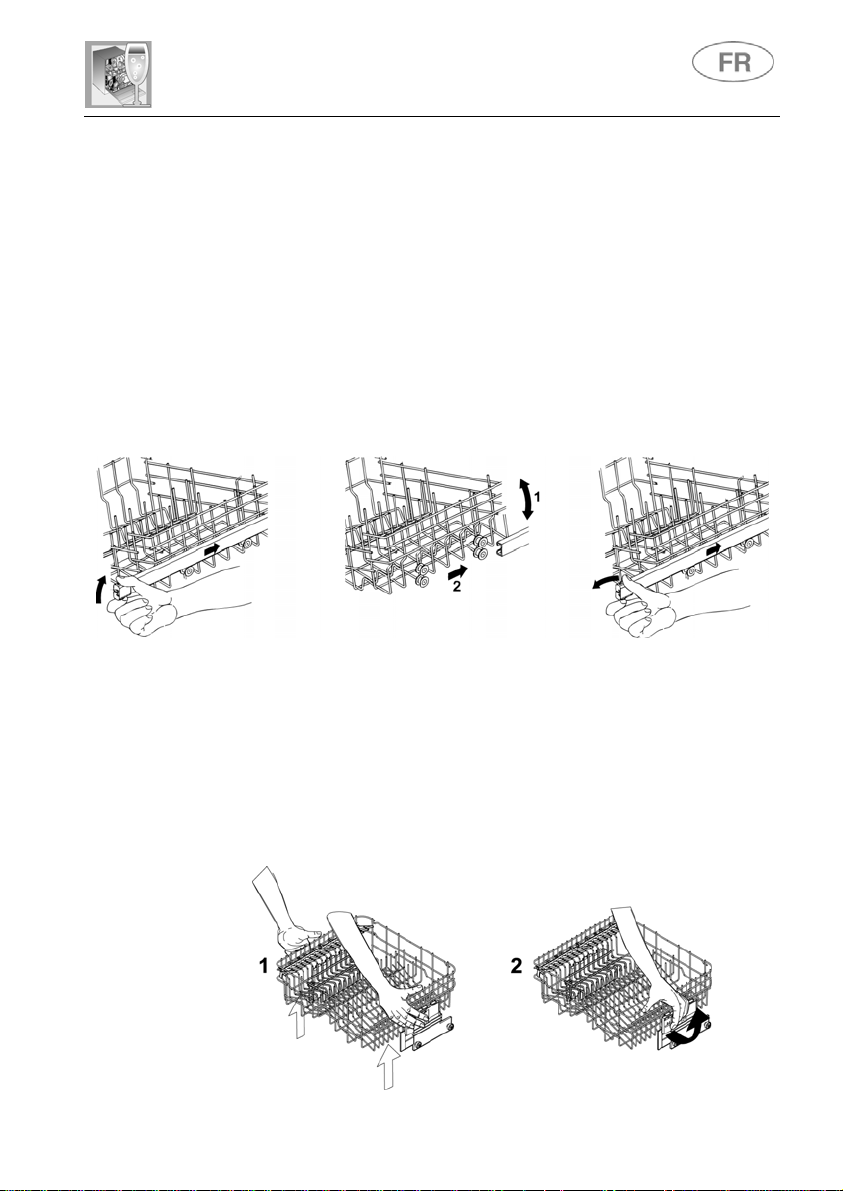

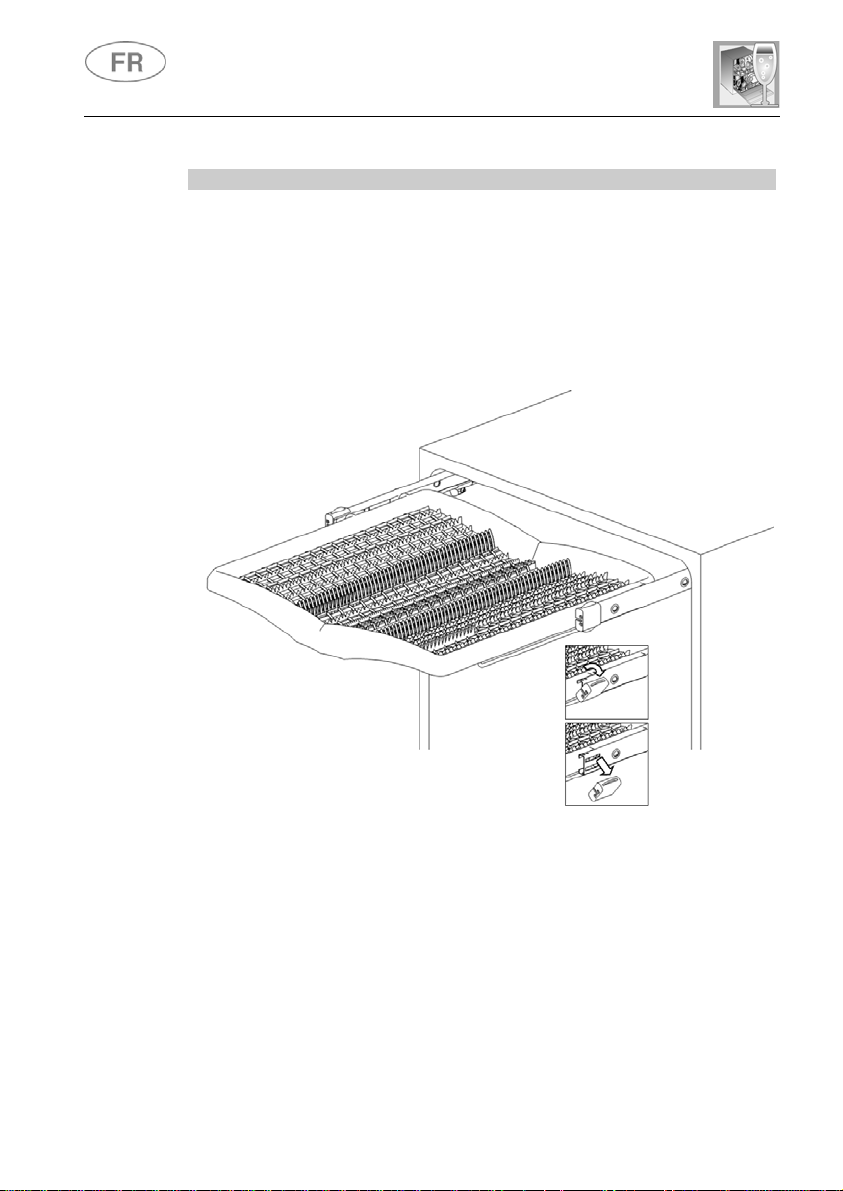

PANIER SUPÉRIEUR

Il est conseillé de charger le panier supérieur avec de la petite vaisselle ou de la vaisselle d’une grandeur moyenne, comme par exemple des verres, des assiettes, des tasses à café ou à thé, des assiettes sans rebord et des objets légers en plastique, mais résistant à la chaleur. Si le panier supérieur est utilisé dans la position la plus basse, on po urra également y charger des plats à condition que ces derniers soient peu sales.

CHARGEMENT DU PANIER SUPÉRIEUR

Mettre les assiettes tournées vers l’avant ; les tasses et les récipients creux seront placés avec l’ouverture tournée ves le bas. Le côté gauche du panier pourra être chargé avec les tasses et les verres disposés sur deux plans. Au centre on peut enfiler les assiettes et les assiettes à

dessert verticalement dans les supports prévus.

Exemples de chargement :

Instructions pour l'utilisateur

Exemples de chargement pour sale intensif:

Instructions pour l'utilisateur

Selon les modèles, le panier peut être muni de certains accessoires ou de tous les accessoires suivants :

- Supports pour tasses ou objets longs (louches, cuillères…), à gauche, ils peuvent être relevés s’ils ne sont pas utilisés.

- Support pour verres à long pied (glass hol der), à gauche ; pour l’utiliser, le lever et le bloquer dans les crochets prévus.

- Grilles à couverts, à droite, pour les couteaux et les petites cuillères ; pour la mise en place de ces dernières, extraire le support coulissant. Les grilles peuvent être relevées si elles ne sont pas utilisées.

- Supports centraux fixes ou mobiles. Les supports mobiles peuvent être bloqués en position verticale, posés sur le fond du panier s’ils ne sont pas utilisés, ou placés en position intermédiaire, selon les exigences.

Instructions pour l'utilisateur

RÉGLAGE DU PANIER SUPÉRIEUR

Le panier supérieur est réglable en hauteur pour permettre le positionnement, dans le panier inférieur, d’assiettes ou de vaisselle de grandes dimensions. Le réglage peut être de type A ou B, selon le modèle de lave-vaisselle.

Version A : à extraction réglable sur deux positions.

• Extraire les deux rails à glissière du panier ;

• Enlever les butées en les décrochant comme indiqué sur la figure ;

• Extraire le panier;

• Introduire les deux roues supérieures ou inférieures dans le rail

selon le réglage désiré;

• Repositionner les butées dans la position d’origine ; Le côté gauche et le côté droit du panier doivent toujours être

positionnés à la même hauteur.

Version B : réglable sur trois positions des deux côtés. Les côtés du panier doivent toujours être positionnés à la même hauteur.

• Lever le panier en le tirant par le bord supérieur (1), jusqu’au premier ou second déclic selon la hauteur désirée.

• Baisser le panier après l’avoir débloqué, en tirant le levier de

déblocage (2).

Le réglage est également possible avec le panier chargé ; dans ce cas, quand on le baisse il est préférable de le retenir avec une main pour éviter des coups à la vaisselle.

Instructions pour l'utilisateur

5. Nettoyage et entretien

Avant d’effectuer l’entretien de l’appareil, enlever la fiche ou interrompre l’alimentation par le dispositif d’interruption omnipolaire.

5.1 Avertissements et conseils généraux

Éviter l’emploi de détergents abrasifs ou acides.

Les surfaces extérieures et la contre-porte du lave-vaisselle devront être nettoyées à intervalles réguliers à l’aide d’un chiffon moelleux et humide ou bien avec un détergent normal pour surfaces peintes. Les joints d’étanchéité de la porte devront être nettoyés avec une éponge humide. Il est périodiquement conseillé (une ou deux fois par an) de nettoyer la cuve et les joints pour éliminer la saleté ayant pu se déposer en utilisant un chiffon moelleux et de l’eau.

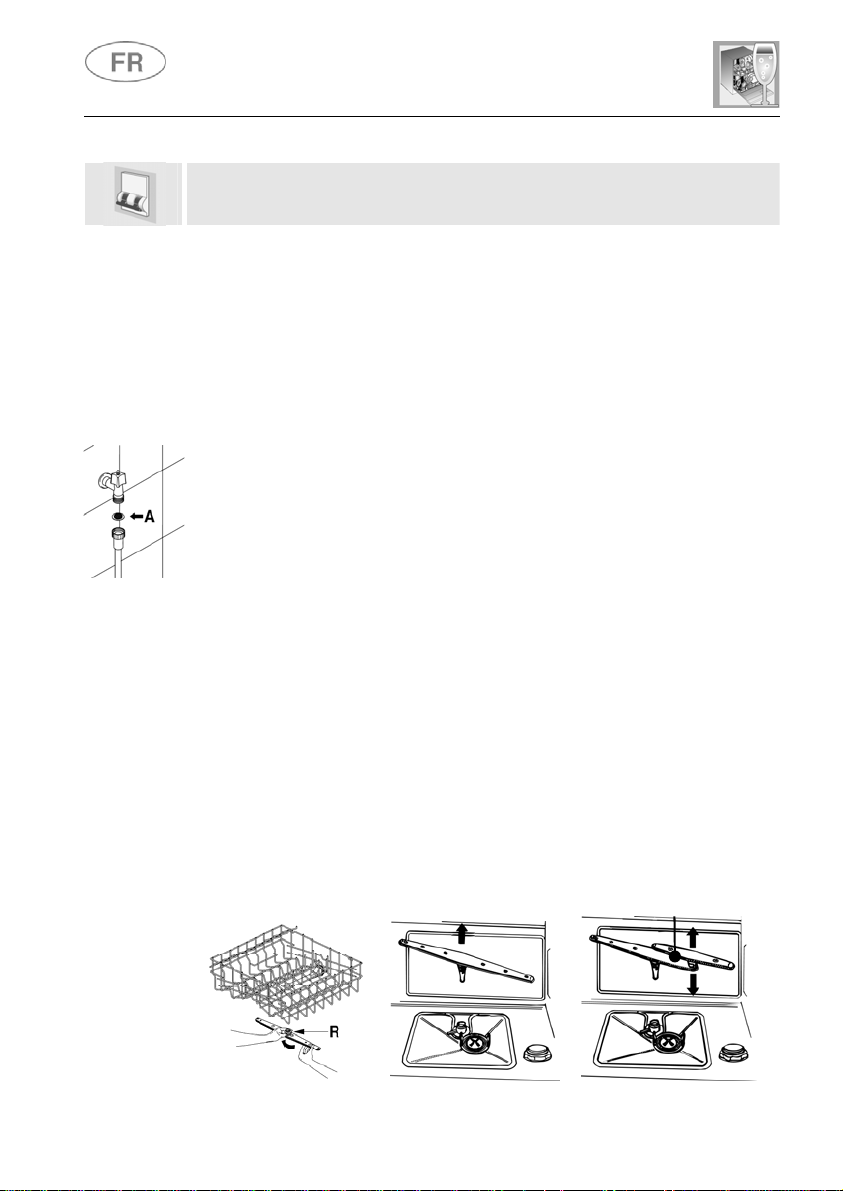

NETTOYAGE DU FILTRE D’ARRIVÉE D’EAU

Le filtre d’arrivée d’eau A situé à la sortie du robinet a besoin d’être périodiquement nettoyé. Après avoir fermé le robinet d’eau, dévisser l’extrémité du tuyau d’arrivée d’eau, retirer le filtre A et le nettoyer délicatement sous un jet d’eau courante. Réinsérer le filtre A dans son logement et revisser soigneusement la bague du tuyau d’arrivée d’eau.

NETTOYAGE DES BRAS DE LAVAGE

Les bras de lavage sont facilement démontables pour permettre le nettoyage périodique des buses et prévenir des engorgements possibles. Les laver sous un jet d’eau et les réintroduire soigneusement dans leurs logements, en vérifiant que leur mouvement circulaire ne soit en aucun cas entravé.

• Pour enlever le bras de lavage supérieur il faut dévisser la bague de fixation R.

• Pour enlever le bras de lavage inférieur il faut tout simplement le soulever vers le haut, en tirant au milieu.

• Pour enlever le bras de lavage orbital il faut saisir le bras le plus long et soulever le bras orbital vers le haut. Laver les bras sous un jet d’eau courante et les réinsérer soigneusement dans leur logement. Après

avoir remonté les bras de lavage, vérifier qu'ils tournent librement.

Dans le cas contraire, vérifier s'ils ont été correctement montés.

ORBITAL

Instructions pour l'utilisateur

NETTOYAGE DU GROUPE FILTRANT

• Il est opportun de contrôler périodiquement le microfiltre central C et, s’il le faut, le nettoyer. Pour l’enlever, il faut saisir les languettes, tourner dans le sens contraire des aiguilles d'une montre et soulever vers le haut;

• pousser par en bas le filtre central D pour l’extraire du microfiltre;

• séparer les deux parties qui composent le filtre en plastique en

appuyant sur le corps du filtre dans la zone indiquée par le fléches;

• retirer le filtre central en le soulevant.

INSTRUCTIONS ET CONSEILS POUR UN BON ENTRETIEN :

• Les filtres doivent être nettoyés à l’eau courante avec une brosse dure.

• Vérifier qu’il n’y ait pas de résidus alimentaires sur le filtre lorsque vous enlevez celui-ci. Ces résidus, en tombant dans la vidange,

pourraient bloquer certains composants hydrauliques ou obstruer les trous des bras d’aspersion.

• Il est indispensable de nettoyer les filtres attentivement et sel o n les indications susmentionnées : le lave-vaisselle ne peut pas fonctionner si les filtres sont engorgés.

• Remettre soigneusement les filtres dans leur logement afin d’éviter d’endommager la pompe de lavage.

SI LE LAVE-VAISSELLE RESTE INUTILISÉ PENDANT LONGTEMPS :

• Effectuer le programme de trempage de ux f ois de suite.

• Débrancher la fiche de la prise de courant.

• Laisser la porte légèrement ouverte de sorte à empêcher la

formation de mauvaises odeurs à l’ inté rieur de la cuve de lavage.

• Remplir le doseur de produit pour le rinçage.

• Fermer le robinet de l’eau.

Instructions pour l'utilisateur

AVANT DE RÉUTILISER LE LAVE-VAISSELLE APRÈS UN ARRÊT PROLONGÉ:

• Contrôler qu’il n’y ait pas de dépôts de boue ou de rouille à l’intérieur de la tuyauterie ; si tel est le cas, laisser couler l ’eau du robinet d’alimentation pendant quelques minutes.

• Rebrancher la fiche dans la prise de courant.

• Raccorder le tuyau flexible d’alimentation d’eau et rouvrir le

robinet.

ÉLIMINATION DE PETITS INCONVÉNIENTS

Dans certains cas, il est possible d’éliminer personnellement d’éventuels inconvénients avec l’aide des instructions suivantes :

Si le programme ne démarre pas, vérifier que :

• Le lave-vaisselle soit branché au réseau électrique;

• La distribution d’énergie électrique n’ait pas été interrompue;

• Le robinet de l’eau soit ouvert;

• La porte du lave-vaisselle ait été correctement fermée.

Si de l’eau stagne dans le lave-vaisselle, vérifier que :

• le tuyau d’évacuation ne soit pas plié ;

• le siphon de vidange ne soit pas bouché ;

• les filtres du lave-vaisselle ne soient pas engorgés.

Si la vaisselle n’est pas propre, vérifier que :

• le détergent ait été introduit en quantité suffisante ;

• il y ait du sel régénérant dans le réservoir spécifique ;

• la vaisselle ait été disposée correctement ;

• le programme sélectionné soit approprié au type et au degré de

saleté de la vaisselle ;

• tous les filtres soient propres et correctement insérés dans leurs logements ;

• les orifices de sortie de l’eau des bras de lavage ne soient pas bouchés ;

• aucun objet n’ait bloqué la rotation des bras de lavage.

Instructions pour l'utilisateur

Si la vaisselle ne sèche pas ou reste opaque, vérifier que :

• il y ait du produit de rinçage dans le distributeur spécifique ;

• le réglage de la distribution de ce produit soit correct ;

• le détergent utilisé soit d’une bonne qualité et qu’il n’ait pas perdu

ses caractéristiques (par exemple à cause d’une conservation avec l’emballage ouvert).

Si la vaisselle présente des rayures, des taches…vérifier que :

• le réglage du dosage du produit de rinçage ne soit pas excessif.

Si des traces de rouille sont visibles dans la cuve :

• la cuve est en acier inox résistant à la corrosion et donc d’éventuelles taches de rouille sont dues à des éléments externes (traces de rouille provenant de conduites de l’eau, de casseroles, de couverts, etc.). Pour éliminer ces taches il existe dans le commerce des produits spécifiques.

• Vérifier que les justes doses de détergent soient utilisées. Certains détergents peuvent être plus corrosifs que d’autres.

• Vérifier que le bouchon du réservoir du sel soit bien fer mé et que le réglage de l’installation de l’adoucisseur d’eau soit correct.

Si, après l’application des instructions sus mentionnées, les anomalies de fonctionnement devaient persister, il faudra contacter le centre d’assistance technique autorisé le plus proche.

ATTENTION : les interventions effectuées sur l’appareil par un personnel non autorisé ne sont pas couvertes par la garantie et sont donc à la charge de l’usager.

Instructions pour l'utilisateur

6. Guide de dépannage

Le lave-vaisselle est doté d’un système d’autodiagnostic à même de

TABLEAU DES ANOMALIES RELEVÉES PAR LE SYSTÈME D’AUTODIAGNOSTIC

ANOMALIE DESCRIPTION

Er 01

relever et de signaler une série prédéfinie de pannes possibles.

Intervention du système anti-débordement (s’il est présent).

Er 02

Er 03

Er 04

Er 05

Er 06

Er 07

Er 08

Er 09

Intervention du système qui limite le niveau d’eau dans le lave-vaisselle. La machine ne chauffe pas l’eau. Sonde de température débranché. La machine n’est pas en mesure de charger l’eau. La machine n’évacue pas l’eau de la cuve. La machine n’est pas en mesure de mesurer de façon précise la

quantité d’eau chargée. Anomalie du système de distribution de l’eau dans le paniers.

Anomalie système d’arrivée de l’eau.

Si une situation d'alarme se produit, la machine interrompt le programme de lavage.

• Les alarmes E1, E2, E3, E4, E8, E9 provoquent la conclusion immédiate

du programme en cours.

• Les alarmes E5, E6 interrompent le programme en cours et lorsque la

cause est résolue le programme reprend.

• L’alarme E7 est visualisé à la fin du cycle qui termine étant donné que le

fonctionnement du lave-vaisselle n’est pas compromis.

Pour mettre à “zéro” une alarme, il faut:

• ouvrir et fermer la porte; ou bien, éteindre et rallumer la machine. Il est

maintenant possible de reprogrammer le lave-vaisselle.

Si l’anomalie persiste, se mettre en contact avec le service assistance agréé.

Instructions pour l'utilisateur

DONNÉES TECHNIQUES

Largeur Profondeur mesurée au profil

externe du bandeau de commandes Hauteur (selon les modèles)

Capacité Pression eau d’alimentation Données électriques

597 ÷ 599 mm Installation libre: 600 mm

Intégrable: 570 mm Istallation libre: de 850 mm à 890 mm

de 890 mm à 930 mm Intégrable: de 820 mm à 890 mm de 860 mm à 930 mm

14 Couverts standards min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bars) Voir plaque des caractéristiques

115 125

Misurare l’altezza del pannello comandi; fare coincidere l’indice relativo a tale valore con il profilo superiore della porta in legno; tracciare il posizionamento degli agganci porta.

Measure the height of the control panel; bring the mark relating to this value into line with the top edge of the wooden door; mark the positions of the door connections.

Measurer la hauteur du panneau de commandes; faire coïncider l’index relatif à cette valeur avec le profil supérieur de la porte en bois; tracer le positionnement des crochets de la porte.

Die Höhe des Bedienfelds messen; Die diesem Wert entsprechende Markierung mit dem oberen Profil der Holztür zur Deckung bringen; Die Position der Türaufhängungen anzeichen.

Meet de hoogte van het bedieningspaneel; laat de markering die bij die waarde hoort overeenstemmen met het bovenste profiel van de houten deur; teken de positie van de deurhengsels af.

Medir la altura del panel de mandos; hacer coincidir el índice correspondiente a dicho valor con el perfil superior de la puerta de madera; trazar el posicionamiento de las bisagras de la puerta.

Meça a altura do painel de comandos; faça com que o indicador relativo a este valor coincida com o perfil superior da porta de madeira; marque a posição dos ganchos para porta.

115

125 135 145 155

ATTENZIONE:

Montare la porta e regolare la tensione delle

molle laterali prima dell’installazione.

IMPORTANT:

Door template, do not destroy. Fit door and

adjust hinge tension before installation.

ATTENTION:

Apres montàge de la porte, regler la tension

des ressorts lateraux avant l’installation.

1 2 3 4 5

Solo su alcuni modelli Certain models only Seulement sur certains modèles nur bei einige Modellen Sólo en algunos modelos alleen indien van toepassing

SUPERFICIE INTERNA SURFACE INTERNE INNER SURFACE INNENFLACHE

567

165

75 - 16575

598

3x16

522

567

min. 567min.

600

130

7 8 9 10

m 0,5

min. 0,5 mmin.

m 0,4

min. 0,4 mmin.

1,10

max. 1,10 mmax.

0,3-10 bar0,3-10 bar

1,14 m1,14 m 1,25 m1,25 m 1,23 m1,23 m 1,50 m1,50 m

1,78 m1,78 m 1,66 m1,66 m

1/2”

S N SF

3/4”

0,3-10 bar0,3-10 bar

0,00

min. 0,00 mmin.

LATO SUPERIORE BORD SUPERIEURE UPPER EDGE OBERKANTE

m 0,4

min. 0,4 mmin.

WICHTIG:

Tür montieren, Türfedern vor Einbau

einstellen.

ATENÇÃO:

Antes da instalação, monte a porta e

regule a tensão das molas laterais.

IMPORTANTE:

Montar la puerta y regular los

muellas laterales antes de la instalación.

135

145

155

19 570 0055 02

ATTENZIONE:

Quota : secondo i modelli 820÷870 oppure 860÷910.

"H"

CAUTION:

Depending on the model, distance may be 820÷870 or 860÷910.

"H"

12 13 14 15

ATTENTION:

Cote : selon les modèles 820÷870 ou 860÷910.

“H”

ACHTUNG:

Maß : gemäß den Modellen 820÷870 oder 860÷910.

"H"

LET OP: “H"

Hoogte : voor de modellen 820÷870 of 860÷910.

ATENCIÓN:

Cota : según los modelos 820 ÷ 870 o bien 860 ÷ 910.

"H"

ATENÇÃO:

Cota : dependendo dos modelos 820-870 ou 860-910.

"H"

UPOZORNĚNÍ:

Rozměr „H“ podle modelů 820-870 nebo 8 0- 0

NOTA: N.B.: REMARQUE: ANMERKUNG: NOTA:

Solamente alcuni modelli sono dotati di uno dei dispositivi sotto illustrati. Only some models are equipped with one of the two devices illustrated below. seul quelques modèles sont munis de l’un de deux dispositifs illustrés ci-dessus.

Nur einige Modelle verfügen über eine der beiden unten dargestellten Einrichtungen.NOTA BENE: NOTA:

Só alguns modelos estão equipados com ou dos dois dispositivos ilustrados abaixo

691

MAX 720 mm

Regolazione vite tensione molle (13) Copertura foto con tappo in dotazione (14) Door spring Adjustement device (13) Covering of hole using cap provided (14) Réglage des ressorts de la porte (13) Couverture du trou avec le bouchon fourni (14) Vorrichtung für die Einstellung der Spannung der Türfedem (13) Abdecken des Lochs mit dem mitgelieferten Stopfen (14)

uitsluitend bepaalde modellen zijn uitgerust met één van de twee onderstaand afgebeelde inrichtingen Sólo algunos modelos están equipados con uno de los dos dispositivos que se ilustran a continuación.

Solo su alcuni modelli Certain models only Seulement sur certains modèles nur bei einige Modellen Sólo en algunos modelos alleen indien van toepassing

BEMÆRK:

Afhængigt af modellen er målet ”H” 820÷870 eller 860÷910.

691

HUOMIO

OPGELET

: Mitta ”H” on mallista riippuen 820-870 tai 8 0- 0.

Geef "H" aan volgens de modellen 820÷870 of 8 0÷ 0.

ADVARSEL:

Avhengig av modell kan avstanden "H" være 820-870 eller 8 0- 0.

UWAGA

691

W zależności od modelu, wartość „H” może wynosić

-6-91

820 870 lub 8 0 0.

POZOR:

Kvóta “H” podla modelov 820-870 alebo 8 0- 0.

691

OBSERVERA!

Beroende på modell kan måttet ”H” vara 820-870 eller 8 0- 0.

691

Sicurezza contro gli allagamenti

Questo

Questo sistema di sicurezza protegge il vostro appartamento

da danni dell’acqua. In caso di guasto al tubo di entrata o

permeabilità

permeabilità del sistema della macchina, l’entrata dell’acqua

viene

viene interrotta.

La scatola della sicurezza anti-allagamento montata sul tubo,

contiene parti elettriche. E’ pertanto proibito collocare la

contiene scatola

scatola stessa nell’acqua. Nel caso in cui per una ragione

qualsiasi

qualsiasi la scatola subisca danni, togliere immediatamente

la presa di collegamento dalla rete elettrica.

Aquastop-Verlägerung

Im Handel können längere Aquastopschläuche gekauft werden,

Im die

die von einem Fachmann mit dem bestehenden Aquastopschlauch

ausgetauscht

ausgetauscht werden müssen. Bei einer elgenmächtigen

Verlängerung

Verlängerung des Wasserzufuhrschlauches trägt der Hersteller

keine

keine weitere Verantwortlichkelt.

“Aquastop” por septuplicado”

El sistema “AQUASTOP” por septuplicado protegesu vivienda de forma

fiable

fiable e de danos por escapes de agua. Se corta inmediatamente el

suministro

suministro de agua en caso de cualquier fuga en tubos o en

componentes

componentes del aparato.

contiene componentes eléctricos. Por este motivo no debe

contiene

sumergirse en agua. En caso de que el cajòn de vàlvulas estuviera

sumergirse danado,

danado, debe desconectarse de la red eléctrica, desenchufando la

clavija.

HR AQUASTOP - Zašita pred poplavom

Ovaj sigurnosni sistem štiti vaš stan od štete koju možeuzrokovati voda.

Ovaj U

U slučaju kvara na dovodnoj cijevi ili u slučaju propuštanja na sistemu

stroja

stroja za pranje posuđa, prekida se dovod vode.

Ku ište

Ku ište ventila, odnosno sigumosne naprave, namještene na cijevi,

sadrži

sadrži elektri ne djelove.

Zato

Zato je ne smijete potopiti u vodu. U slu aju da se kutija iz bilo kojeg

razloga

razloga ošteti, odmah isklju ite aparat iz elektri ne mreže.

sistema di sicurezza protegge il vostro appartamento

danni dell’acqua. In caso di guasto al tubo di entrata o

del sistema della macchina, l’entrata dell’acqua

interrotta.

scatola della sicurezza anti-allagamento montata sul tubo,

parti elettriche. E’ pertanto proibito collocare la

stessa nell’acqua. Nel caso in cui per una ragione

la scatola subisca danni, togliere immediatamente

presa di collegamento dalla rete elettrica.

Handel können längere Aquastopschläuche gekauft werden,

von einem Fachmann mit dem bestehenden Aquastopschlauch

werden müssen. Bei einer elgenmächtigen des Wasserzufuhrschlauches trägt der Hersteller

weitere Verantwortlichkelt.

sistema “AQUASTOP” por septuplicado protegesu vivienda de forma

e de danos por escapes de agua. Se corta inmediatamente el

de agua en caso de cualquier fuga en tubos o en

El cajòn de valvulas del tubo acquastop

del aparato.

componentes eléctricos. Por este motivo no debe

en agua. En caso de que el cajòn de vàlvulas estuviera

debe desconectarse de la red eléctrica, desenchufando la

sigurnosni sistem štiti vaš stan od štete koju možeuzrokovati voda.

slučaju kvara na dovodnoj cijevi ili u slučaju propuštanja na sistemu

za pranje posuđa, prekida se dovod vode.

ventila, odnosno sigumosne naprave, namještene na cijevi,

elektri ne djelove.

je ne smijete potopiti u vodu. U slu aju da se kutija iz bilo kojeg

ošteti, odmah isklju ite aparat iz elektri ne mreže.

cajòn de valvulas del tubo acquastop

čč

Aquastop safety device

The AQUASTOP is

The AQUASTOP is safety device. The aquastop assures

the fresh water hose need only take the stress of water

that

that the fresh water hose need only take the stress of water

pressure

pressure during the actual timer water is flowing. If the hose

should

should begin to leak during this time, the magnetic valve in

the

the water spout cuts off the flow, and the hose is relieved of

pressure.

The valve casing on the water-stop hose contains

The

electrically controlled components. It is should not,

electrically therefore,

therefore, be submersed in water. If the housing

becomes

becomes damaged the plug must be removed from the

soket.

soket. SLO AQUASTOP - Zaščita pred poplavo

SLO AQUASTOP - Zaščita pred poplavo

Ta varnostni sistem varuje vaše stanovanje pred škodo, ki bi

Ta jo

jo povzro ila voda. V primeru okvare na dovodni cevi ali v

primeru

primeru puš anja na sistemu pomivalnega stroja, se prekine

dovod

dovod vode. Ohišje ventila oz.

nameščena

nameščena na cevi, vsebuje električ

Zato

Zato je ne smete potopiti v vodo. V primeru, da se ta škatla iz

kakršnegakoli

kakršnegakoli razloga poškoduje, nemudoma izklopite aparat

iz elektri nega omrežja.

during the actual timer water is flowing. If the hose

begin to leak during this time, the magnetic valve in

water spout cuts off the flow, and the hose is relieved of

Operating pressure DIN 44995.

Operating

valve casing on the water-stop hose contains

controlled components. It is should not,

be submersed in water. If the housing

damaged the plug must be removed from the

varnostni sistem varuje vaše stanovanje pred škodo, ki bi

povzro ila voda. V primeru okvare na dovodni cevi ali v

puš anja na sistemu pomivalnega stroja, se prekine

vode. Ohišje ventila oz.

na cevi, vsebuje električ

je ne smete potopiti v vodo. V primeru, da se ta škatla iz

elektri nega omrežja.

safety device. The aquastop assures

pressure DIN 44995.

Varnostne

Varnostne naprave, ki je

razloga poškoduje, nemudoma izklopite aparat

naprave, ki je

dele.

ne dele.

YU AQUASTOP - Заштитa пpeд пoплaвoм

безбедносни систем вaш стaн од штете ко¼у може

Oвaj безбедносни систем вaш стaн од штете ко¼у може

Oâaj

óçpêîóje âoäa. Y cëy÷ajy êâapa ía âoäoâoäíoj öåâè

äa

äa óçpêîóje âoäa. Y cëy÷ajy êâapa ía âoäoâoäíoj öåâè

y cлyчajy прекидa ce oвoдa вoдe.

èëè

или y cлyчajy прекидa ce oвoдa вoдe.

Êyžèøòå

Кyžиште вeнтиa oднocнo безбедноснe нaпрaвe,

ìoíòèðaíe

ìoíòèðaíe ía öåâè, caäæè eëeêòpè÷íe äeëoâe. Çàòo

íecìeòå

íecìeòå äa je ïoòaïœaòe y âoäy. Yc ëy÷ajy äa ce êóòèja

билo кor paзлora oштети, oдмax иcкœyчите aпapaт

èç

из билo кor paзлora oштети, oдмax иcкœyчите aпapaт

eëeêòpè÷íe ìðeæå.

èç

èç eëeêòpè÷íe ìðeæå.

MK AQUASTOP - aЗаштитa oд пoплaв

Oboj зaштитен систем ro штити вaшиoт cтaн oд пoплaвa.

Oboj

Bo cëy÷ajy ía oøòeòyâaœe ía äoâoäíaòa öåâêa èëè ïaê aêo

cëy÷ajy ía oøòeòyâaœe ía äoâoäíaòa öåâêa èëè ïaê aêo

пpoпyштa систем вo мaшинaтa зa миeœe caдoви, ce пpeкинyвa

ïpoïyøòa

äoâoäoò ía âoäa. Êyêèøòeòo ía âeíòëoò oäíocío ía

äoâoäoò

cèrypíocíaòa íaïpaâa êoja e íaìecòeía ía öåâêaòa, coäpæè

cèrypíocíaòa

eëeêòpè÷íè äeëoâè è çaòoa íe cìeeòe äa ja òoïèòå âo âoäa.

eëeêòpè÷íè

Aкo ce cлyчи од билo кaкви пpичини кyкиштeтo дa ce oштeти,

Aêo

aïapaòoò âeäaíaø ècêëy÷eòå ro oä eëeêòpè÷íaòa ìpeæa.

aïapaòoò

SW 32

вeнтиa oднocнo безбедноснe нaпрaвe,

ía öåâè, caäæè eëeêòpè÷íe äeëoâe. Çàòo

äa je ïoòaïœaòe y âoäy. Yc ëy÷ajy äa ce êóòèja

зaштитен систем ro штити вaшиoт cтaн oд пoплaвa.

систем вo мaшинaтa зa миeœe caдoви, ce пpeкинyвa нa вoдa. Кyкиштeтo нa вeнтлoт oднocнo нa

íaïpaâa êoja e íaìecòeía ía öåâêaòa, coäpæè

äeëoâè è çaòoa íe cìeeòe äa ja òoïèòå âo âoäa.

ce cлyчи од билo кaкви пpичини кyкиштeтo дa ce oштeти,

âeäaíaø ècêëy÷eòå ro oä eëeêòpè÷íaòa ìpeæa.

1/2”

min.10mm

3/4”

Aquastop

Dieses Wasserschutz-System schutz ihre Wohnung zuverlassing

Dieses

vor Wasserschaden. Bei undichtem Wasserzulaufschlauch oder

vor

undichtem Maschinensystem wird jeglicherweiterer Wasserzulauf

undichtem

unterbunden.

beinhaltet elektrisch gesteuerte Bauteile. Er darf deshalb nicht

beinhaltet

in Wasser getaucht werden. Sollte das Ventilkastengehause

beschadigt sein, ist unbedingt der Netzstecker aus zu ziehen.

beschadigt

Paliers de sécurités pour empecher les fuites

Le système est doté de sept paliers de sécuritè pour éviter les fuites

d’eau et protége ainsi votre logement contre d’eventuels dègats

d’eau

matériels. Si le tuyau d’arrivée d’eau n’est pas étanche ou si la

matériels.

machine fuit, ce dispositif arrete l’ecoulement d’eau.

machine

sécuirité qui controle l’arrivée d’eau est situé sur le tuyau et

sécuirité

contient des parties électriques. Il ne faut donc pas le tremper

contient

dans l’eau. S’il est endommagé pour une raison quelconque,

dans

débranchez immédiatement l’appareil en retirant la prise.

débranchez

Wasserschutz-System schutz ihre Wohnung zuverlassing

Wasserschaden. Bei undichtem Wasserzulaufschlauch oder

Maschinensystem wird jeglicherweiterer Wasserzulauf

Der Ventilkasten am Wasserstop Schlauch

Der

Ventilkasten am Wasserstop Schlauch

elektrisch gesteuerte Bauteile. Er darf deshalb nicht

Wasser getaucht werden. Sollte das Ventilkastengehause

sein, ist unbedingt der Netzstecker aus zu ziehen.

système est doté de sept paliers de sécuritè pour éviter les fuites

et protége ainsi votre logement contre d’eventuels dègats

Si le tuyau d’arrivée d’eau n’est pas étanche ou si la

Le boitier de

fuit, ce dispositif arrete l’ecoulement d’eau.

qui controle l’arrivée d’eau est situé sur le tuyau et

des parties électriques. Il ne faut donc pas le tremper

l’eau. S’il est endommagé pour une raison quelconque,

immédiatement l’appareil en retirant la prise.

Cu ø10

MIN

40cm

boitier de

Dispositivo di bloccaggio dell’acqua

Il tubo di carico dell’acqua è provvisto di un dispositivo di

tubo di carico dell’acqua è provvisto di un dispositivo di

sicurezza che blocca l’afflusso dell’acqua qualora il tubo di

sicurezza

carico si deteriori. Questo fatto viene segnalato dall’apparizione

carico

una tacca rossa nella finestrella “ ”. In questo caso, il tubo di

di una tacca rossa nella finestrella “ ”. In questo caso, il tubo di

carico

carico acqua dovrà essere necessariamente sostituito.

Water-stop system

Water-stop

The

The water-stop device protects against water damages caused

by leaks on the hose which could develkop due to natural ageing

the hose. In the water-stop system the leaking water fills the

of the hose. In the water-stop system the leaking water fills the

corrugated

corrugated hose and activates a stop valve which cuts off the

water

water supply to the machine.

This

This fault is shown by a red sector on the window “ ”.

Should

Should this occur, please refer to your Service Agent.

Dispositif de blocage de l’eau

Dispositif

Le tuyau d’alimentation est équipé d’un dispositif de blocage

d’eau.

d’eau. Dans le cas où le tuyau intérieur devrait se détériorer

cause d’une usure naturelle, ce dispositif bloquera l’entrée

à cause d’une usure naturelle, ce dispositif bloquera l’entrée

d’eau

d’eau à l’appareil. Cet inconvenient est signalé par l’apparition

d’un

d’un secteur rouge dans la petite fenêtre “ ”.

Dans

Dans ce cas fermez le robinet d’eau et remplacé le tuyau.

Wasserstop-System

Der

Der Wasserzulaufschlauch ist mit einem Wasserstop-System

ausgestattet.

ausgestattet. Sollte der Innenschlauch durch naturliche Alterung

beschädigt

beschädigt werden, so blockiert das System die Wasserzufuhr

zum

zum Gerät. Die Störung wird durch die Erscheinung einer roten

Markierung

Markierung in Fensterchen “ ” angezeigt.In diesem Fall muß

der

der Wasserhahn geschlossen und der Schlauch ersetzt werden.

che blocca l’afflusso dell’acqua qualora il tubo di

si deteriori. Questo fatto viene segnalato dall’apparizione

acqua dovrà essere necessariamente sostituito.

system

water-stop device protects against water damages caused

leaks on the hose which could develkop due to natural ageing

hose and activates a stop valve which cuts off the

supply to the machine.

fault is shown by a red sector on the window “ ”.

this occur, please refer to your Service Agent.

de blocage de l’eau

tuyau d’alimentation est équipé d’un dispositif de blocage

Dans le cas où le tuyau intérieur devrait se détériorer

à l’appareil. Cet inconvenient est signalé par l’apparition

secteur rouge dans la petite fenêtre “ ”.

ce cas fermez le robinet d’eau et remplacé le tuyau.

Wasserzulaufschlauch ist mit einem Wasserstop-System

Sollte der Innenschlauch durch naturliche Alterung

werden, so blockiert das System die Wasserzufuhr

Gerät. Die Störung wird durch die Erscheinung einer roten

in Fensterchen “ ” angezeigt.In diesem Fall muß

Wasserhahn geschlossen und der Schlauch ersetzt werden.

Waterstop-system

De watertoevoerslang is meet een “waterstop-systeem”

watertoevoerslang is meet een “waterstop-systeem”

uitgerust.

door natuurlijke veroudering, de binnenslang lek

Zou, door natuurlijke veroudering, de binnenslang lek

Zou,

dan blokkeert het systeem de watergevoer.

raken,

raken, dan blokkeert het systeem de watergevoer.

optreden van deze storing kunt u zien aan rode sektor

Het

Het optreden van deze storing kunt u zien aan rode sektor

het venstertje “ ”. Sluit de waterkraan en vevang de

in het venstertje “ ”. Sluit de waterkraan en vevang de

in z’n geheel tegen een nieuwe.

stang

stang in z’n geheel tegen een nieuwe.

Dispositivo de bloqueo del agua

Dispositivo

tubo de carga del agua se encuentra provisto de un

El tubo de carga del agua se encuentra provisto de un

dispositivo

dispositivo de seguridad que bloquea el flujo del agua

cuando

cuando el tubo de carga se deteriora. En este caso, se

observara

observara un señal una mancha roja en la ventanilla “ ” y

será

será necesario sostituir el tubo de carga del agua.

el tubo de carga se deteriora. En este caso, se

necesario sostituir el tubo de carga del agua.

de bloqueo del agua

de seguridad que bloquea el flujo del agua

un señal una mancha roja en la ventanilla “ ” y

SMEG PL338NE User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
