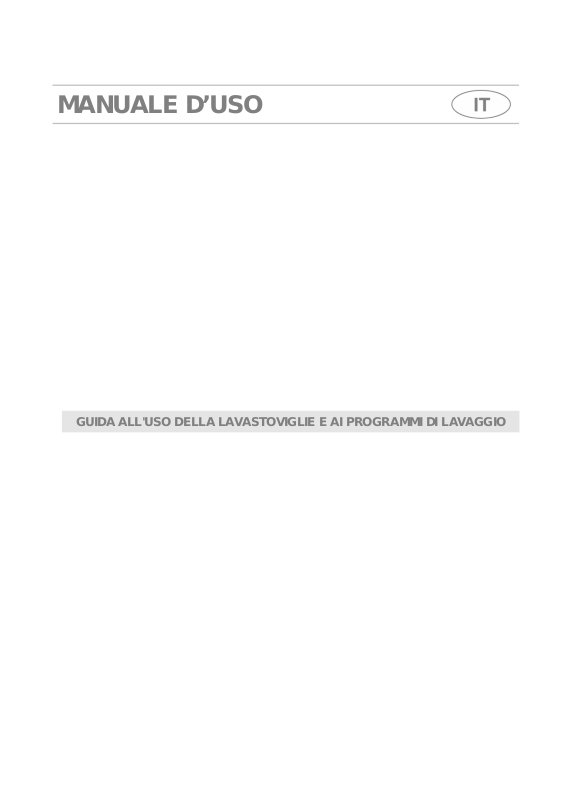

MANUALE D’USO
GUIDA ALL'USO DELLA LAVASTOVIGLIE E AI PROGRAMMI DI LAVAGGIO
Sommario
1. Descrizione dei comandi __________________________________ 2
2. Istruzioni d'uso ________________________________________ 15
3. Pulizia e manutenzione__________________________________ 30
4. Rimedi alle anomalie di funzionamento _____________________ 34
Vi ringraziamo per avere scelto questo nostro prodotto.
Consigliamo di leggere attentamente tutte le istruzioni contenute in
questo manuale per conoscere le condizioni più idonee per un corretto e
sicuro utilizzo della vostra lavastoviglie.
I singoli paragrafi sono proposti in modo da giungere passo dopo passo
a conoscere tutte le funzionalità dell'apparecchio, i testi sono facilmente
comprensibili e corredati da immagini dettagliate.
Vengono dati utili consigli per l’utilizzo di cestelli, irroratori, contenitori,
filtri, programmi di lavaggio e la corretta impostazione dei comandi.
I consigli di pulizia qui indicati consentiranno di mantenere inalterate nel
tempo le prestazioni della vostra lavastoviglie.
Questo manuale, di facile consultazione, vi consentirà di soddisfare tutte
le domande che potranno sorgere in merito all'utilizzo della lavastoviglie.
ISTRUZIONI PER L’UTENTE: indicano i consigli d’uso, la descrizione
dei comandi e le corrette operazioni di pulizia e manutenzione
dell’apparecchio.
1
1. Descrizione dei comandi
1.1 Il pannello frontale
Istruzioni per l'utente

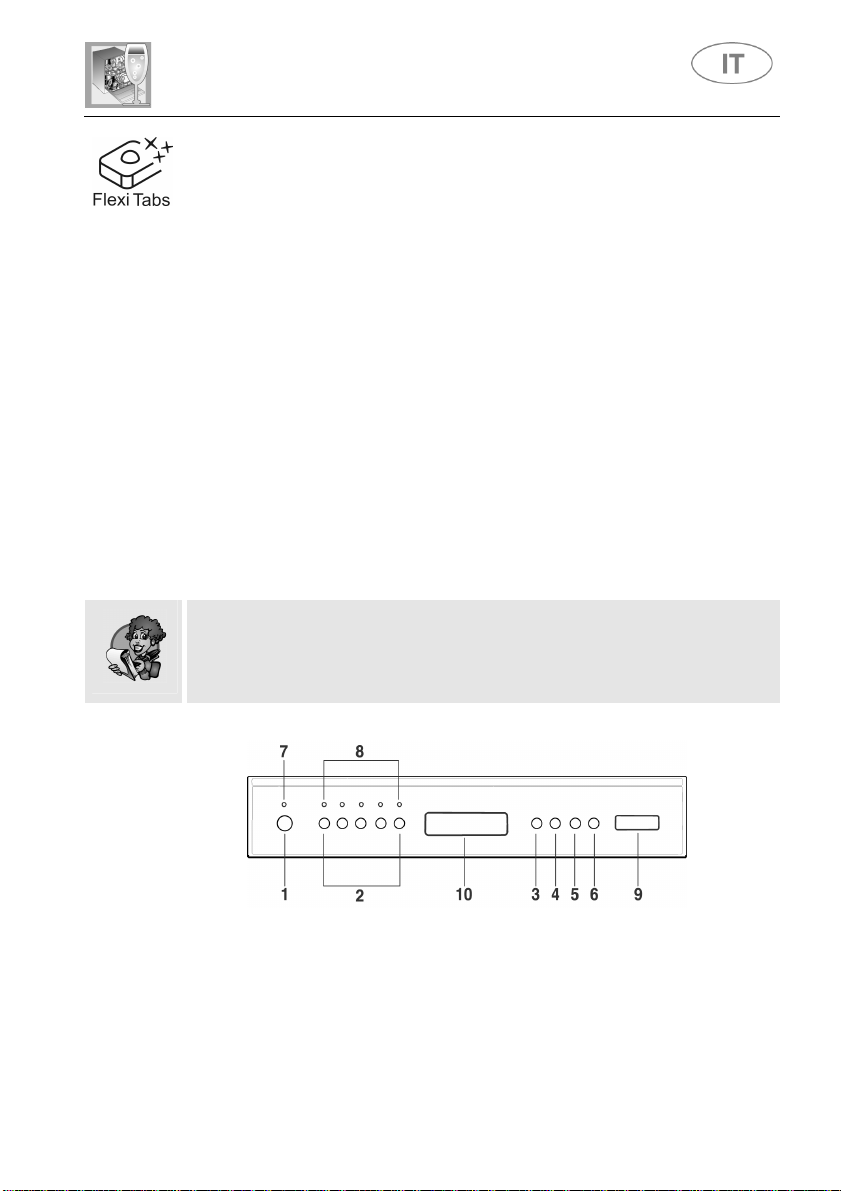

Tutti i comandi e i controlli della lavastoviglie sono riuniti sul pannello
frontale.

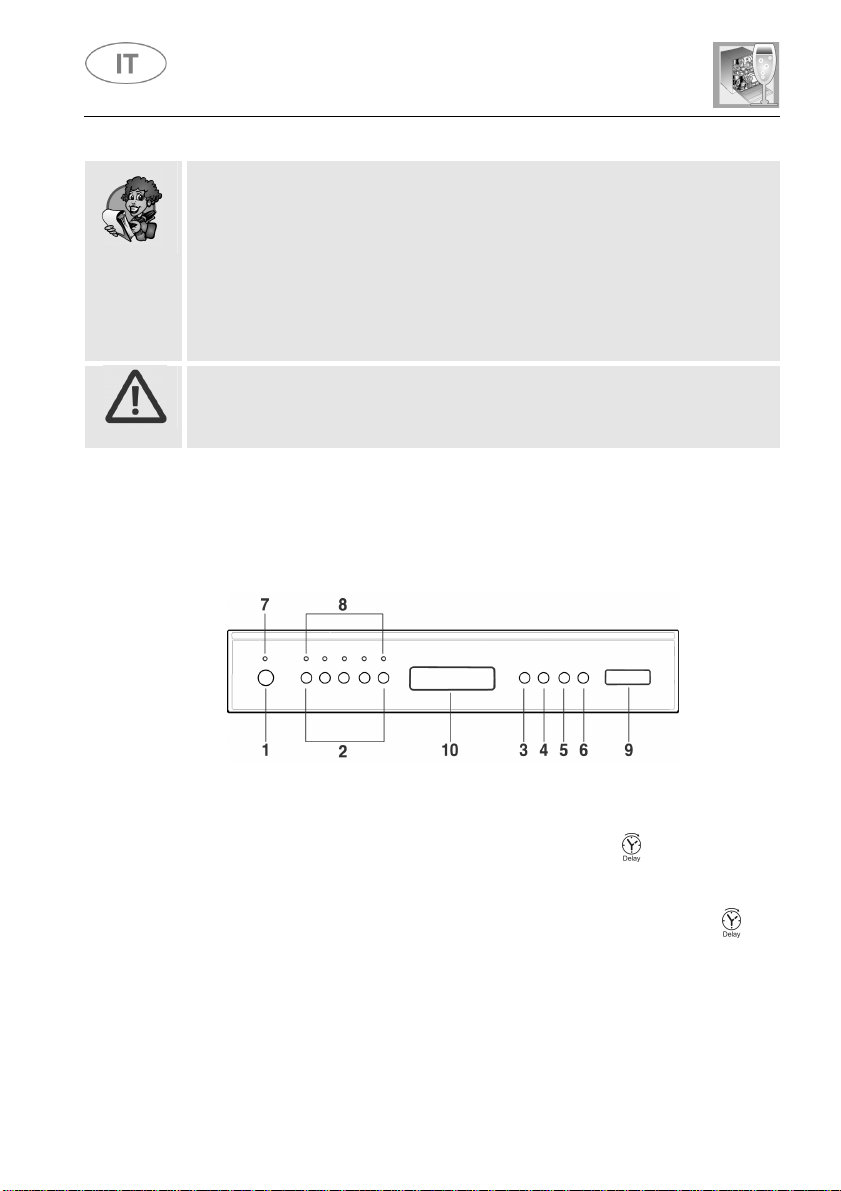

1 PULSANTE ON/OFF
2 PULSANTI SELEZIONE PROGRAMMI (P1…P5)
3 PULSANTE SELEZIONE OPZIONI
4 PULSANTE CONFERMA OPZIONI
5 PULSANTE RITARDO PROGRAMMA
6 PULSANTE AVVIO/PAUSA
7 SPIA DI ACCENSIONE
8 SPIE PROGRAMMI
9 DISPLAY INFORMAZIONI
10 MANIGLIA INCASSATA PER APERTURA PORTA
NOTA: simbologia ed estetica sono indicative, potrebbero differire a
seconda del modello o della versione di lavastoviglie acquistata.
2
Istruzioni per l'utente
TABELLA PROGRAMMI

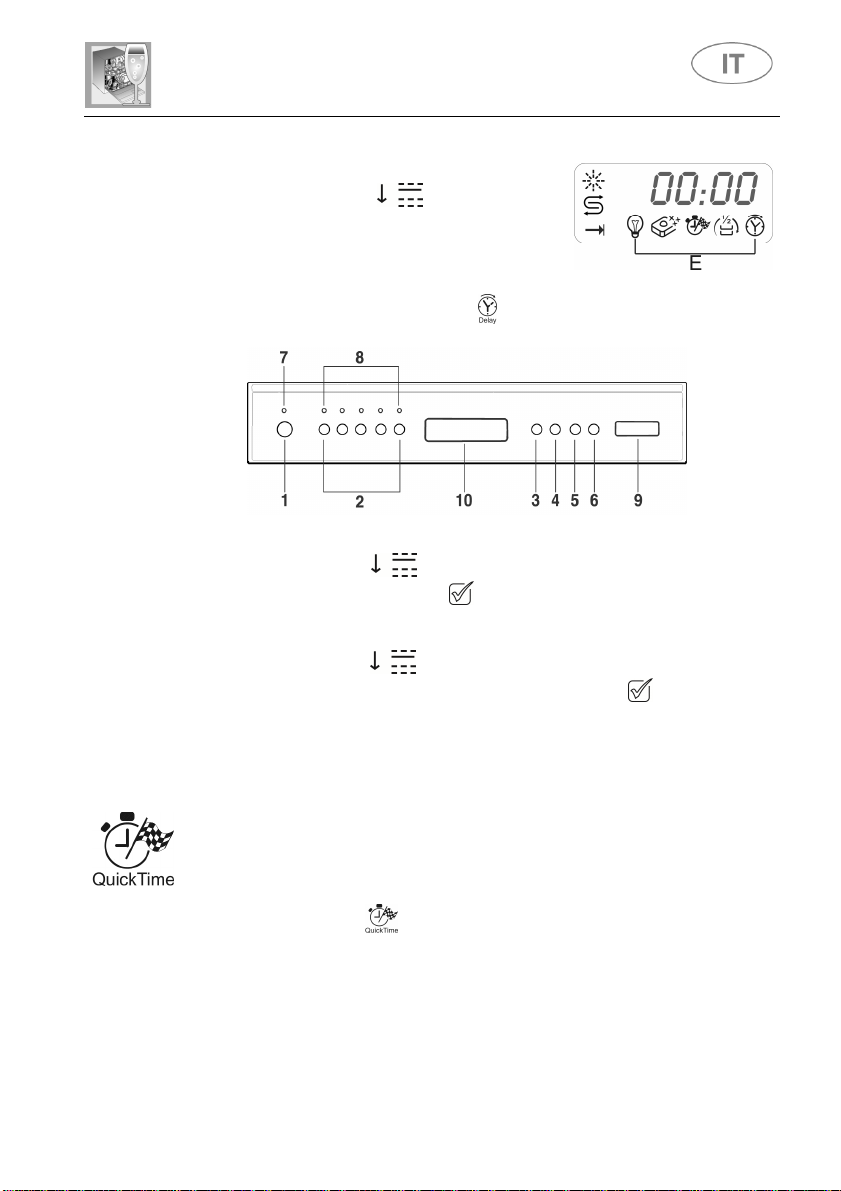

1.2 Il display informazioni
La lavastoviglie è dotata di un pratico DISPLAY che fornisce tutte le
informazioni relative alle funzioni programmate.
A DISPLAY a 4 CIFRE
B SPIA MANCANZA BRILLANTANTE
C SPIA MANCANZA SALE
D SPIA AVVIO/PAUSA
E SPIE OPZIONI
Il manuale comprende la tabella programmi di più modelli. Per individuare
la tabella relativa alla vostra lavastoviglie, confrontate i simboli programmi
sopra la tabella con quelli presenti sul pannello comandi.
3
TABELLA PROGRAMMI
4
Istruzioni per l'utente
SVOLGIMENTO
PROGRAMMA
DURATA
MINUTI
(1)
CONSUMI
ACQUA
LITRI
Lavaggio a 38°C
Risciacquo a 50°C
Lavaggio a 45°C
Risciacquo freddo
Risciacquo a 70°C
Asciugatura
Prelavaggio freddo
Lavaggio a 45°C
Risciacquo a 50°C
Asciugatura
Selezionando il programma “
il tipo di sporco adeguando così i parametri di lavaggio in
modo automatico. Il programma termina con una fase finale
Prelavaggio caldo
Lavaggio a 70°C
Risciacquo freddo (2)
Risciacquo a 70°C
Asciugatura
27
80
**
AUTO
” la lavastoviglie riconosce
di asciugatura.
165
6,5 0,70
7,5 1,10
** **
13,5 1,70
PROGRAMMA
NUMERO
E SIMBOLO
1 RAPIDO 27’
2 CRISTALLI
3 ECO (*)
EN 50242
AUTO 45-65
IEC/DIN***
5 SUPER
****
STOVIGLIE E POSATE
Stoviglie poco sporche
lavate subito dopo l’uso
Cristalli, porcellane e
stoviglie miste con sporco
Stoviglie normalmente
sporche, anche con
residui secchi
Pentole e stoviglie
normalmente sporche,
anche con residui secchi
Pentole e stoviglie molto
sporche, anche con
residui secchi.
CARICO
leggero.
IMPORTANTE: leggere la tabella “NOTE E RIFERIMENTI” alle pagg. seguenti.
Se la porta della lavastoviglie è aperta, o chiusa non correttamente, il
ciclo di lavaggio non si avvia.
ENERGIA
kWh (1)
4
Istruzioni per l'utente
PROGRAMMI QUICK TIME
(leggere il paragrafo che ne spiega il funzionamento)
PROGRAMMA
NUMERO
E SIMBOLO
6 AMMOLLO
+
7 DELICATO
VELOCE
+
8
ECO
VELOCE
+
9
NORMALE
VELOCE
+
10
FORTE
e VELOCE
+
CARICO
STOVIGLIE E POSATE
Pentole e stoviglie in
attesa di un
ulteriore lavaggio
Stoviglie delicate
normalmente sporche.
Stoviglie normalmente
sporche, anche con
residui secchi
Pentole e stoviglie
normalmente sporche,
anche con residui secchi
Stoviglie miste con sporco
normale, senza residui
secchi.
SVOLGIMENTO
PROGRAMMA
Prelavaggio freddo
Prelavaggio freddo
Lavaggio a 50°C
Risciacquo freddo
Risciacquo a 70°C
Prelavaggio freddo
Lavaggio a 60°C
Risciacquo freddo
Risciacquo a 70°C
Prelavaggio freddo
Lavaggio a 70°C
Risciacquo freddo
Risciacquo a 70°C
Lavaggio a 65°C
Risciacquo freddo
Risciacquo a 70°C
DURATA
MINUTI
ACQUA
(1)
15 3,5 0,02
80
95
100
65
CONSUMI
LITRI
10,5 1,15
10,5 1,25
11 1,40
8 1,20
IMPORTANTE: leggere la tabella “NOTE E RIFERIMENTI” alle pagg. seguenti.
Se la porta della lavastoviglie è aperta, o chiusa non correttamente, il
ciclo di lavaggio non si avvia.
ENERGIA
kWh (1)
5
NOTE E RIFERIMENTI
solo
EN 50242
IEC/DIN.
ENERSAVE
essere
20g
distributore
Istruzioni per l'utente
Effettuare l'ammollo
Le opzioni non sono utilizzabili con il programma ammollo.
con carico parziale.
L’opzione ENERSAVE non è utilizzabile con ammollo, ultraclean e tutti i programmi
che non prevedono la fase di asciugatura finale.
Programma standard secondo la norma
*
. L’opzione
ENERSAVE deve essere selezionata.
** Vedere foglio a corredo
Programma di riferimento
***
selezionata.
Programma di riferimento per i laboratori. Detersivo:
****
L’opzione
deve
nel
10g sulla porta o pastiglia. Disposizione: vedere foto al paragrafo “uso dei
cestelli”.
(1)
Consumo e durata dei programmi sono stati misurati in base a quanto
previsto dalla norma EN 50242. I valori possono cambiare in funzione della
temperatura dell’acqua in ingresso e ambiente, tipo e quantità delle stoviglie.
(2) 1 o 2 risciacqui freddi secondo il modello
RIFERIMENTI a ENERGY LABEL a corredo della lavastoviglie:
- Il consumo energetico annuo è basato su 280 cicli di lavaggio standard con
acqua fredda e consumo dei modi a basso consumo energetico. Il consumo
effettivo dipende dalla modalità di utilizzo dell’apparecchio.
- Il consumo di acqua è basato su 280 cicli di lavaggio standard. Il consumo
effettivo dipende dalle modalità di utilizzo dell’apparecchio.
- Le informazioni sono riferite al programma STANDARD EN 50242 (indicato
nella tabella programmi), il più efficace in termini di consumo combinato di
energia e acqua. Il programma è indicato per stoviglie normalmente sporche.
- Classe di efficienza asciugatura determinata su una scala da “G” (efficienza
minima a “A” (efficienza massima).
+
6
Istruzioni per l'utente
DISPLAY
ACCENSIONE
PROGRAMMAZIONE
SELEZIONE PROGRAMMA
1.3 Programmi di lavaggio
La lavastoviglie è provvista di un pannello di comando e un
INFORMAZIONI dai quali è possibile svolgere tutte le operazioni di
accensione, spegnimento e programmazione.
Prima di avviare un programma di lavaggio verificare che:
• Il rubinetto dell'acqua sia aperto.
• Nel serbatoio del dolcificatore vi sia sale rigenerante.
• Nel distributore sia stata immessa la dose adeguata di
detersivo.
• I cestelli siano stati caricati correttamente.
• Gli irroratori ruotino liberamente e senza impedimenti.
• Lo sportello della lavastoviglie sia ben chiuso.
Premendo il pulsante ON/OFF si accende la lavastoviglie e la spia si
illumina. Dopo circa 3 secondi da questa operazione si accenderà il
DISPLAY con una visualizzazione che dipenderà dallo stato della
Premendo il pulsante relativo al programma desiderato (vedi tabella
lavastoviglie.
Tutte le operazioni di programmazione sono possibili solo a porta
chiusa. A porta aperta sul DISPLAY compare - -:- -.
programmi) si ha l’accensione della relativa spia a conferma
dell’operazione avvenuta e sul DISPLAY compare una previsione della
durata del programma con l’indicazione in ore e minuti (“h.mm”).
La selezione dei programmi è
possibile mediante i relativi
pulsanti.
7
AVVIO DEL PROGRAMMA
FINE PROGRAMMA
INTERRUZIONE DI UN PROGRAMMA
CAMBIARE PROGRAMMA
Istruzioni per l'utente
Per avviare la macchina premere il pulsante AVVIO/PAUSA per
alcuni secondi fino a quando il simbolo AVVIO/PAUSA inizia a
lampeggiare e si sente un beep di conferma. Da questo punto la durata
del ciclo sul DISPLAY inizia a diminuire.
Questo tempo, che si aggiorna durante il ciclo, è “indicativo” dato che è
influenzato dalle condizioni di lavaggio quali quantità e tipo di stoviglie,
temperatura d’ingresso dell’acqua…ecc. Per questa ragione è normale
vedere degli aggiornamenti nel corso di un programma (incrementi o
decrementi di minuti) soprattutto nei passaggi da una fase all’altra (ad
esempio da lavaggio a risciacquo).
La fine del programma è indicata da un breve segnale acustico e dalla
scritta “End” sul DISPLAY. Premendo uno dei tasti programma,
scompare dal display la scritta “End” e la lavastoviglie è pronta per
eseguire un nuovo ciclo.
Per interrompere un programma in corso è necessario:
• premere il pulsante AVVIO/PAUSA per alcuni secondi fino a quando il
simbolo AVVIO/PAUSA rimane acceso sul display (beep di conferma), a
questo punto è possibile far partire nuovamente il ciclo oppure:
Per cambiare un programma in corso è necessario:
• interrompere il programma in corso (vedere “INTERRUZIONE DI UN
PROGRAMMA”);
• selezionare il nuovo programma;
• premere nuovamente il pulsante AVVIO/PAUSA per dare lo start
al nuovo programma.
8
Istruzioni per l'utente
ANNULLARE UN PROGRAMMA
Nel caso si desideri annullare un programma in corso:
• interrompere il programma (vedere “INTERRUZIONE DI UN
PROGRAMMA”)
• Premere e tenere premuto il pulsante AVVIO/PAUSA ; sul
display comparirà l’indicazione “P0” e la lavastoviglie si porterà
automaticamente a fine ciclo scaricando l’acqua dalla vasca
(durante questa fase il simbolo AVVIO/PAUSA lampeggia).
Terminata la fase di scarico, sul display compare l’indicazione
di fine ciclo “End“.
In caso di apertura della porta durante il funzionamento, alla successiva
chiusura è necessario dare nuovamente lo start al programma come
descritto al paragrafo “AVVIO DEL PROGRAMMA”. Il programma riprenderà
dal punto in cui era stato interrotto.
Nel caso in cui la temperatura in vasca sia superiore a 50°C il
programma riprenderà dopo circa 60 secondi.
9
RITARDO PROGRAMMA
Istruzioni per l'utente
Il pulsante RITARDO PROGRAMMA consente di ritardare l’inizio del
programma di lavaggio da 1 a 12/24 ore secondo i modelli.
Questa opzione permette di fare funzionare la lavastoviglie nella fascia
oraria desiderata. La prima pressione sul pulsante RITARDO
10
PROGRAMMA accende la spia opzione e sul DISPLAY appare
Successive pressioni (
2:h, 3:h
, … ecc.) consentiranno la scelta del
ritardo desiderato. Dopo alcuni secondi di inattività il DISPLAY visualizza
il tempo mancante (tempo residuo) alla fine del programma selezionato
(es.
5:40,
durata del ciclo di lavaggio + ritardo programma). Alla
conferma dell’avvio del programma (leggere il paragrafo relativo) verrà
eseguito un prelavaggio, dopo il quale avrà inizio RITARDO
PROGRAMMA impostato ed tempo residuo sul DISPLAY diminuirà
progressivamente. Al termine del ritardo impostato la spia opzione si
spegne ed inizia il ciclo di lavaggio.
NOTA: Non è possibile selezionare l’opzione RITARDO PROGRAMMA
a ciclo già avviato.
Scelto il ritardo, si procede con l’avvio del programma: premere il
pulsante AVVIO/PAUSA per alcuni secondi fino a quando il simbolo
AVVIO/PAUSA inizia a lampeggiare.
La macchina eseguirà un prelavaggio delle stoviglie terminato il quale
entrerà in funzione il “ritardo programma“ precedentemente impostato.
Nel caso in cui si voglia annullare il “ritardo programma“, a programma
iniziato è necessario:
• premere il pulsante AVVIO/PAUSA per alcuni secondi fino a che
rimane acceso il simbolo AVVIO/PAUSA sul display;
• premere il pulsante RITARDO PROGRAMMA più volte sino
all’azzeramento del ritardo programma (spegnimento del simbolo
AVVIO/PAUSA);
• premere il pulsante AVVIO/PAUSA per dare l’avvio al
programma.
N.B.: non è possibile selezionare il “ritardo programma“ se il ciclo è già
iniziato.
1:h
.
Istruzioni per l'utente
OPZIONI
NOTA:
spia RITARDO
PROGRAMMA
OPZIONE QUICK TIME
Le opzioni sono comandate dal pulsante
SELEZIONE OPZIONI .
Premere il pulsante per entrare nella
procedura, segnalata dal lampeggio di una
delle SPIE OPZIONI (E).
La
pulsante RITARDO PROGRAMMA dedicato.
si accende solo premendo il
Per visualizzare l’opzione successiva premere nuovamente il pulsante
SELEZIONA OPZIONI . Per confermare un’opzione premere il
pulsante CONFERMA OPZIONE (la spia smette di lampeggiare e
rimane accesa). L’operazione è possibile per una o tutte le opzioni
disponibili. Per disattivare un’opzione già confermata, premere il pulsante
SELEZIONE OPZIONI fino al lampeggio della SPIA OPZIONE
desiderata e premere il pulsante CONFERMA OPZIONE . La spia
smette di lampeggiare e si spegne.
Tutte le opzioni tranne “Flexi Tabs” si disattivano al termine del ciclo di
lavaggio.
L’opzione, selezionata insieme ad un qualsiasi programma di lavaggio
(tranne l’ammollo) RIDUCE LA DURATA del ciclo da un minimo del 10%
ad un massimo del 55% a seconda del ciclo selezionato. Si attiva dopo
avere selezionato il programma desiderato premendo il pulsante
OPZIONE QUICK (la spia si illumina). L’opzione si disattiva
automaticamente al termine del programma.
11

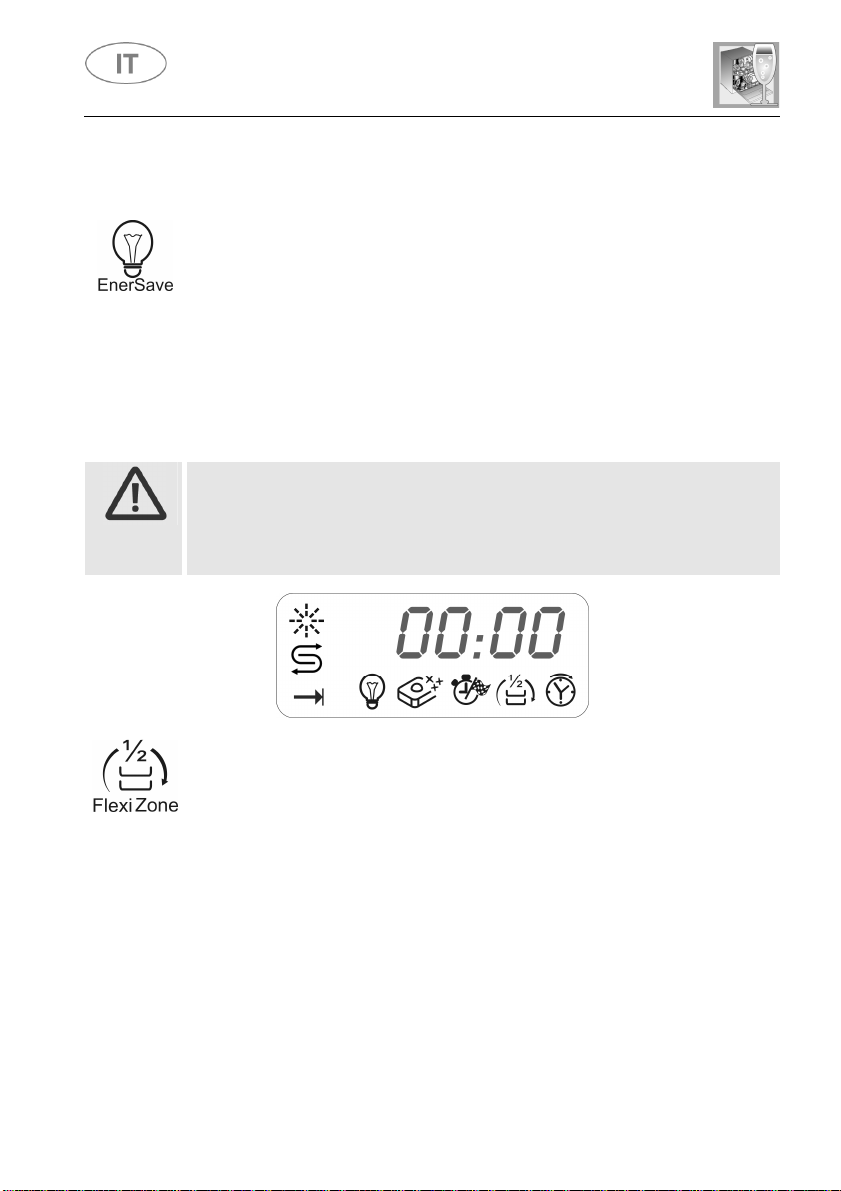

OPZIONE
ENERSAVE
automaticamente ogni volta
LAVAGGIO A MEZZO CARICO DISTRIBUITO
Istruzioni per l'utente
Opzione che, selezionata con il programma di lavaggio desiderato,
consente di ridurre ulteriormente il consumo di energia. L’asciugatura
viene infatti facilitata da uno speciale dispositivo che sgancia
automaticamente la porta, che si apre lentamente e progressivamente di
alcuni centimetri. In questo modo si assicura una asciugatura perfetta
ed un maggior controllo sulle temperature utilizzate nella fase di
risciacquo, che possono essere mantenute ad un livello inferiore,
consentendo di conseguenza un significativo risparmio di energia. Dopo
l’apertura della porta, la fine del ciclo di lavaggio è segnalata da un
breve segnale acustico.
Enersave si attiva
che si seleziona un
ciclo di lavaggio (esclusi i programmi che non prevedono la fase di
asciugatura finale; vedere tabella programmi), è possibile disattivarla
prima di dare l’avvio al programma.
Con la funzione attivata non si deve in alcun modo impedire
l’apertura della porta; lasciare libero da oggetti lo spazio davanti alla
porta necessario all’apertura. Evitare di richiudere la porta durante la
fase di apertura automatica, si danneggerebbe il meccanismo. Prima
di richiudere la porta attendere il rientro degli spintori.
Adatta in caso di poche stoviglie da lavare, consente un risparmio di
energia elettrica e riduce la durata del programma. Le stoviglie andranno
disposte in entrambi i cesti, e nel distributore detersivo andrà introdotta
una quantità inferiore rispetto a quella utilizzata per il carico completo.
12
Istruzioni per l'utente
“Flexi Tabs”
non sono adatti
troppo
“dura”
Specifica per il lavaggio con detersivi combinati in tavolette, contenenti
anche sale e brillantante (3in1) o altri agenti come salva vetro,
brillantanti per acciaio ecc. (4in1, 5in1…). Con l’opzione selezionata,
sale e brillantante non verranno erogati, anche se presenti nei relativi
serbatoi. Se i serbatoi sono vuoti le spie rimarranno accese.
Utilizzando programmi brevi, a causa del diverso comportamento di
scioglimento, le pastiglie potrebbero non sviluppare completamente
l’effetto di lavaggio, lasciando eventualmente residui di detersivo non
sciolti. I detersivi in polvere sono più indicati per questi programmi.
In assenza dell’opzione è consigliato l'utilizzo di prodotti tradizionali
(detersivo, sale e brillantante separati), poiché i prodotti multi-funzione,
con i cicli di lavaggio tradizionali potrebbero dare problemi come
deposito di patina bianca, bassi risultati di asciugatura, residui sulle
stoviglie.
Per maggiori informazioni si veda quanto indicato sulla confezione del
detergente.
IMPORTANTE:
quando non è più richiesta l’opzione deve essere disattivata premendo
il relativo pulsante (la spia si spegne)
Questi prodotti
all’utilizzo con acqua
.
Se la durezza impostata è superiore ad H3, attivando l’opzione la
relativa spia lampeggia, per segnalare utilizzo non corretto, che non
pregiudica il funzionamento, ma potrebbe causare risultati di lavaggio
non ottimali.
13
GESTIONE DELL’ENERGIA
ESTRAZIONE DELLE STOVIGLIE
Istruzioni per l'utente
PER RISPARMIARE ENERGIA E RISPETTARE L’AMBIENTE
• Cercare di utilizzare la lavastoviglie sempre a pieno carico.
• Non lavare le stoviglie in acqua corrente.
• Utilizzare il programma di lavaggio più idoneo per ogni tipo di
carico.
• Non effettuare risciacqui preliminari.
• Se disponibile, allacciare la lavastoviglie ad un impianto d’acqua
calda fino a 60°C.
PER RIDURRE I CONSUMI DI DETERSIVO E RISPETTARE
L’AMBIENTE
I fosfati presenti nel detersivo per lavastoviglie costituiscono un
problema dal punto di vista ecologico. Per evitare un eccessivo consumo
di detersivo, ma anche di energia elettrica, è consigliabile:
• Differenziare le stoviglie più delicate da quelle più resistenti ai
detersivi aggressivi e alle alte temperature;
• Non versare il detersivo direttamente sulle stoviglie.
Dopo 5 minuti di inattività (ciclo di lavaggio terminato, interrotto,
oppure impostato ma non avviato), la lavastoviglie si porta in uno stato di
stand-by per ridurre il consumo di energia.
In questo stato la visualizzazione della lavastoviglie (spie o display
secondo i modelli) viene riproposta più lentamente (1 accensione ogni 5
secondi).
Al termine del programma di lavaggio attendere almeno 20 minuti prima
di estrarre le stoviglie, in modo da lasciare che esse si raffreddino. Per
evitare che eventuali gocce d’acqua rimaste nel cestello superiore
possano cadere sulle stoviglie ancora presenti nel cestello inferiore, è
consigliabile vuotare prima il cestello inferiore e poi quello superiore.
14
Istruzioni per l'utente
l'indice di durezza predisposto sul livello
2. Istruzioni d'uso
Dopo aver installato correttamente la lavastoviglie, predisporla affinché
possa entrare in funzione eseguendo le seguenti operazioni:
• Regolare il dolcificatore dell’acqua;
• Introdurre sale rigenerante;
• Introdurre brillantante e detersivo.
2.1 Uso del dolcificatore dell'acqua
La quantità di calcare contenuto
nell'acqua (indice di durezza dell'acqua) è
responsabile delle macchie biancastre
sulle stoviglie asciutte, le quali, con l'andar
del tempo, tendono a diventare opache.
La lavastoviglie è equipaggiata con un
dolcificatore automatico che, utilizzando
SALE
sale rigenerante specifico, sottrae
all'acqua le sostanze indurenti.
La lavastoviglie esce dalla fabbrica con
3 (durezza media).
Utilizzando acqua di durezza media il caricamento con nuovo sale andrà
effettuato circa ogni 20 lavaggi. Il serbatoio del dolcificatore ha una
capacità di circa 1.7 Kg di sale in grani. Il serbatoio è situato sul fondo

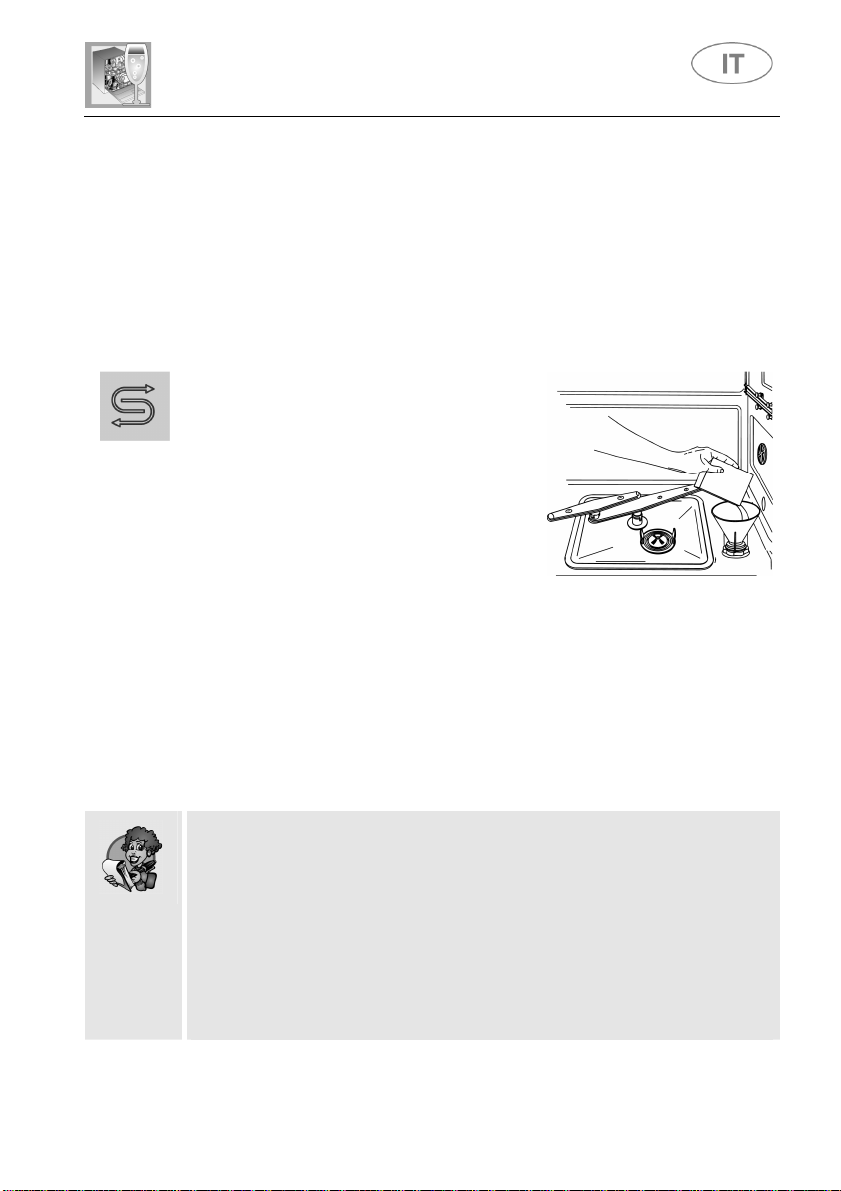

della lavastoviglie. Dopo aver estratto il cestello inferiore, svitare il tappo
del serbatoio ruotandolo in senso antiorario e versare il sale usando
l'imbuto in dotazione alla lavastoviglie. Prima di riavvitare il tappo
rimuovere gli eventuali residui di sale in prossimità dell'apertura.
• Al primo uso della lavastoviglie, oltre al sale, occorre introdurre nel
serbatoio anche un litro d'acqua.
• Dopo ogni riempimento del serbatoio, assicurarsi che il tappo
venga richiuso con cura. La miscela d'acqua e detersivo non deve
penetrare nel serbatoio del sale, poiché ciò comprometterebbe il
funzionamento dell'impianto di rigenerazione. In questo caso la
garanzia non sarebbe più valida.
• Utilizzare solamente sale rigenerante per lavastoviglie domestiche.
Se si adopera sale in pastiglie non riempire completamente il
serbatoio.
15
FUNZIONI AGGIUNTIVE
Istruzioni per l'utente
• Non utilizzare sale alimentare, perché contiene sostanze non
solubili, che con l'andar del tempo possono compromettere
l'impianto di decalcificazione.
• Quando necessario, eseguire l'operazione di caricamento del sale
prima di avviare il programma di lavaggio; in tal modo la
soluzione salina in esubero verrà subito rimossa dall'acqua; una
permanenza prolungata d'acqua salata all'interno della vasca di
lavaggio può provocare fenomeni di corrosione.
Fare attenzione a non confondere le confezioni di sale con quelle di
detersivo: l'introduzione di detersivo nel serbatoio del sale danneggia il
dolcificatore.
(disponibile in tutti i programmi escluso l'ammollo)
(Personalizzazione parametri utente)
Il sistema di controllo elettronico permette di personalizzarne l’utilizzo
mediante una procedura di programmazione non direttamente
accessibile che consente di regolare il livello di durezza dell’acqua.
Per accedere all'ambiente di programmazione è necessario che la
16
macchina sia accesa e la porta chiusa, a questo punto si deve:
• premere il pulsante RITARDO PROGRAMMA fino a che sul
display compare il simbolo H seguito dal numero dell’impostazione
corrente (es. H3)
• premere in successione il pulsante RITARDO PROGRAMMA per
selezionare il livello di durezza dell'acqua (H0, H1, H2, H3, H4, H5);
N.B.: dopo alcuni secondi la macchina esce automaticamente dal menù
di impostazione dei parametri.
Istruzioni per l'utente
DUREZZA DELL'ACQUA
H 0

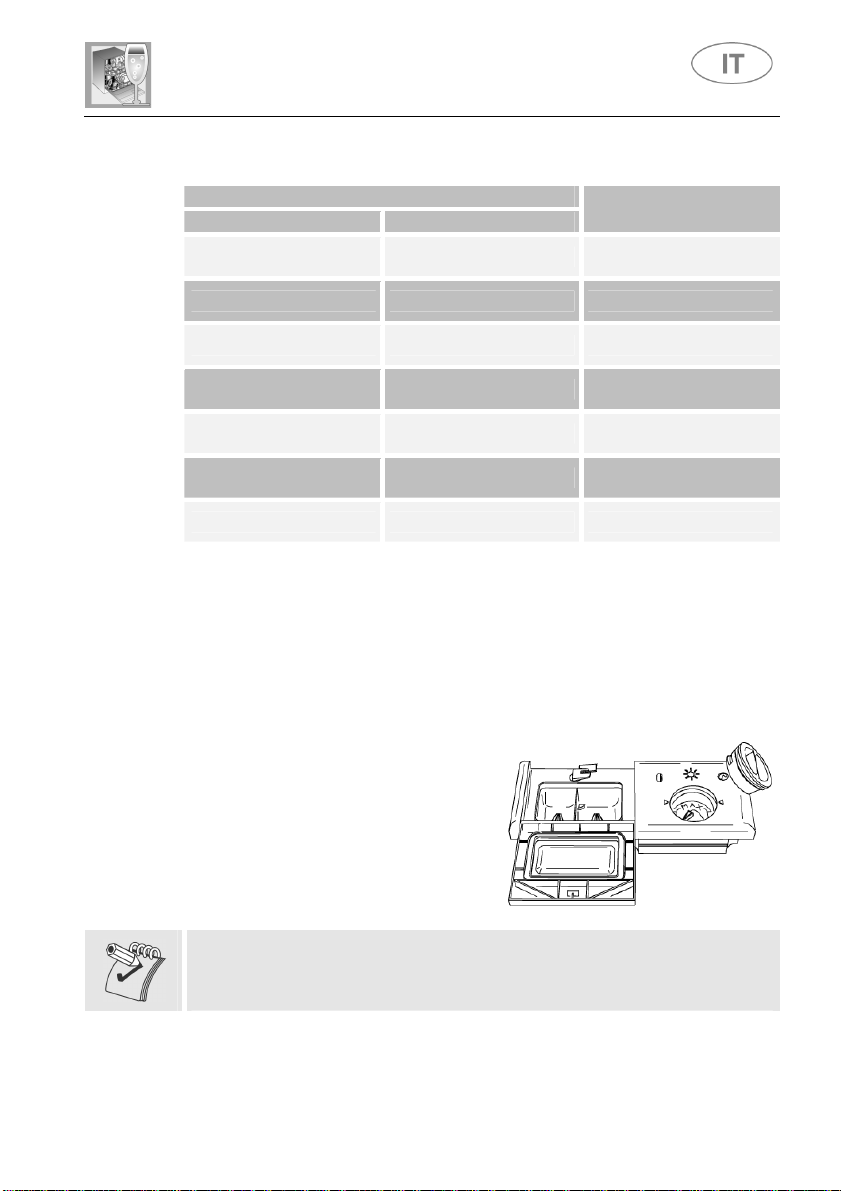

TABELLA DUREZZA DELL'ACQUA
Gradi tedeschi (°dH) Gradi francesi (°dF)
0 - 6 0 - 11
REGOLAZIONE
NIENTE SALE
7 - 10 12 - 18
11 - 15 19 - 27
16 - 21 28 - 37
22 - 28 38 - 50
29 - 35 51 - 62
36 - 50 63 - 90
Richiedere le informazioni relative al grado di durezza dell'acqua
all'azienda idrica erogatrice.
2.2 Uso del distributore di brillantante e detersivo
Il distributore di detersivo ed il
dosatore di brillantante si trovano
nella parte interna dello sportello: a
sinistra il distributore e a destra il
dosatore.
H 1
H 2
H 3
H 4
H 5
H 6
Ad esclusione del programma AMMOLLO, prima di ogni lavaggio andrà
immessa nel distributore la dose adeguata di detersivo. Il brillantante
per il risciacquo andrà invece aggiunto soltanto secondo il fabbisogno.
17

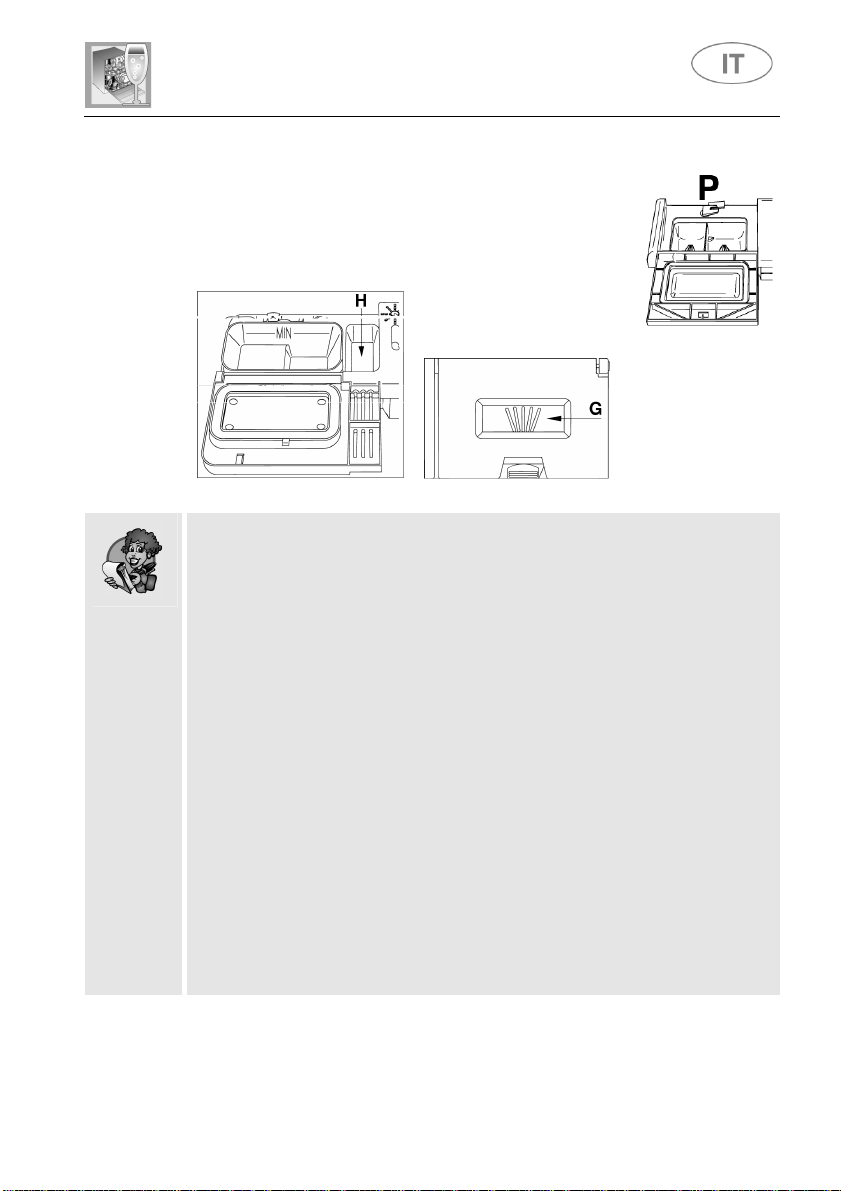

AGGIUNTA DEL BRILLANTANTE PER IL RISCIACQUO
REGOLAZIONE DEL DOSAGGIO DEL BRILLANTANTE
Istruzioni per l'utente
Il brillantante accelera l'asciugatura delle stoviglie
ed impedisce la formazione di macchie e depositi
calcarei; viene aggiunto automaticamente
all'acqua durante l'ultimo risciacquo, dal serbatoio
che si trova sul lato interno della porta.

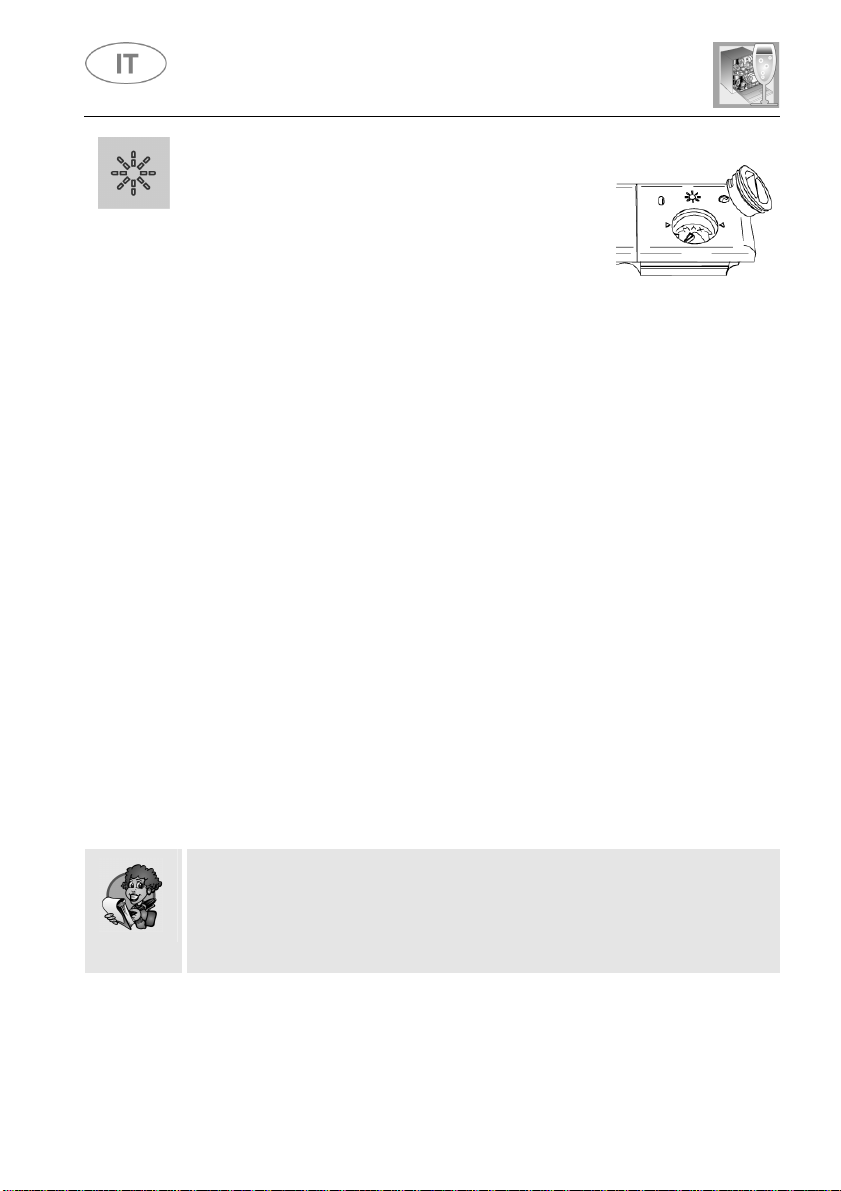

Per aggiungere il brillantante:
• Aprire la porta;
• ruotare il coperchio del serbatoio di ¼ di giro in senso antiorario ed
estrarlo.
• Introdurre il brillantante fino a riempire il contenitore (140 c.c. circa).
L’indicatore ottico posto a fianco del tappo deve oscurarsi
completamente. Aggiungere nuovamente il brillantante quando
l’indicatore ottico diventa chiaro o si illumina la spia di segnalazione
mancanza di brillantante.
• Rimettere il coperchio e ruotarlo in senso orario.
• Pulire con un panno il brillantante fuoriuscito, in quanto potrebbe
provocare schiuma.
La lavastoviglie esce dalla fabbrica con la regolazione media. E’
comunque possibile regolare il dosaggio ruotando il selettore presente
nel dosatore sulla posizione necessaria, la dose sarà proporzionale alla
posizione del selettore.
• Per accedere alla regolazione del dosaggio è necessario ruotare il
tappo del serbatoio di ¼ di giro in senso antiorario ed estrarlo.
• Ruotare quindi con un cacciavite il selettore del dosaggio nella
posizione desiderata.
• Rimettere il tappo ruotandolo in senso orario.
• La dose di brillantante andrà aumentata qualora le stoviglie lavate
risultassero opache o dovessero presentare macchie circolari.
• Se le stoviglie risultassero invece appiccicose o dovessero
presentare striature biancastre, occorrerà ridurre la dose di
brillantante.
18
Istruzioni per l'utente
CARICAMENTO DEL DETERSIVO
Per aprire il coperchio del distributore di detersivo
premere leggermente il pulsante P. Introdurre il
detersivo e richiudere con cura il coperchio.
Durante il lavaggio il distributore verrà aperto
automaticamente.
• Quando si seleziona un programma con prelavaggio caldo (leggere la
tabella programmi), introdurre una quantità supplementare di
detersivo nella cavità G/H (secondo i modelli).
• Usare esclusivamente detersivi specifici per lavastoviglie. L’uso di
detersivi di buona qualità è importante per ottenere ottimi risultati di
lavaggio.
• Conservare le confezioni di detersivo ben chiuse in luogo asciutto,
per impedire la formazione di grumi che comprometterebbero i
risultati di lavaggio. Dopo aperte, le confezioni non devono essere
conservate troppo a lungo, il detersivo perde di efficacia.
• Non usare detersivi per lavare i piatti a mano perché producono
molta schiuma e possono compromettere il funzionamento della
lavastoviglie.
• Dosare correttamente la quantità di detersivo. Una insufficiente
quantità di detersivo causa una incompleta eliminazione dello
sporco, mentre una quantità eccessiva non aumenta l’efficacia del
lavaggio, ma rappresenta soltanto uno spreco.
19
Istruzioni per l'utente
L’introduzione di detersivo, anche liquido, nel serbatoio del
brillantante, provocherà il danneggiamento della lavastoviglie.
2.3 Avvertenze e consigli generali
Prima di procedere al primo lavaggio con la lavastoviglie è opportuno
leggere i seguenti suggerimenti riguardanti la natura delle stoviglie da
lavare e la loro sistemazione.
Generalmente non sussistono limitazioni per il lavaggio delle stoviglie
d’uso domestico, ma in alcuni casi si dovrà tenere conto delle loro
caratteristiche.
Prima di posizionare le stoviglie nei cesti è necessario:
• Eliminare i resti di cibo più grossi, es. ossa, lische, che potrebbero
oltre che intasare il filtro, provocare danni alla pompa di lavaggio.
• Mettere a mollo le pentole o le padelle che presentano sul fondo
residui bruciati di cibo in modo tale che i residui si stacchino più
facilmente; quindi collocarle nel CESTO INFERIORE.
Prelevare le stoviglie sotto l’acqua corrente prima di caricarle nei cesti
rappresenta un inutile spreco di acqua.
Una corretta sistemazione delle stoviglie assicura buoni risultati di
lavaggio.
20
Istruzioni per l'utente
ATTENZIONE!
• Assicurarsi che le stoviglie siano ben ferme e non possano
ribaltarsi e che non ostacolino la rotazione degli irroratori durante il
funzionamento;
• Non introdurre oggetti molto piccoli nei cesti; cadendo potrebbero
bloccare gli irroratori o la pompa di lavaggio;
• I recipienti come tazze, ciotole, bicchieri e pentole vanno sempre
rivolti con l’apertura verso il basso e con le cavità oblique, per
consentire lo scolo dell’acqua;
• Non disporre le stoviglie le une nelle altre o che si coprano a
vicenda;
• Non disporre i bicchieri troppo vicini tra di loro perché toccandosi
potrebbero rompersi o potrebbero rimanervi delle macchie.
ASSICURARSI che le stoviglie siano idonee al lavaggio in
lavastoviglie.
Stoviglie non idonee al lavaggio in lavastoviglie:
• Pentole e stoviglie in legno: si possono rovinare a causa delle
alte temperature di lavaggio;
• Oggetti d’artigianato: sono raramente adatti al lavaggio in
lavastoviglie. Le temperature relativamente alte dell’acqua e i
detersivi usati possono danneggiarli;
• Stoviglie in plastica: le stoviglie di plastica resistenti al calore
vanno lavate nel cesto superiore;
• Stoviglie ed oggetti in rame, stagno, zinco ed ottone: tendono a
macchiarsi;
• Stoviglie in alluminio: le stoviglie in alluminio anodizzato possono
scolorire;
• Argenteria: le stoviglie in argento possono macchiarsi;
• Vetro e cristallo: in genere oggetti in vetro e cristallo possono
essere lavati in lavastoviglie. Tuttavia esistono alcuni tipi di vetro e
cristallo che dopo molti lavaggi possono diventare opachi e perdere
la loro trasparenza; per questo tipo di materiali consigliamo di
utilizzare sempre il programma meno aggressivo presente nella
tabella programmi;
• Stoviglie con decorazioni: gli oggetti decorati che si trovano in
commercio hanno in genere una buona resistenza ai lavaggi in
lavastoviglie anche se può succedere che, dopo frequenti lavaggi, i
colori impallidiscano. In caso di dubbio sulla resistenza dei colori è
opportuno lavare pochi pezzi alla volta per circa un mese.
21
CESTELLO INFERIORE
INSERTI CESTO INFERIORE
Istruzioni per l'utente
2.4 Uso dei cestelli
La lavastoviglie ha una capacità di 13 coperti, incluse le stoviglie per
servire.
Il cestello inferiore riceve l'azione dell'irroratore inferiore alla massima
intensità, andrà quindi destinato al contenimento delle stoviglie più
"difficili" e maggiormente sporche.
Sono consentite tutte le combinazioni e
varietà di carico, purché si abbia cura di
disporre le stoviglie, le pentole e i tegami in
modo tale che tutte le superfici sporche siano
esposte ai getti d'acqua provenienti dal basso.
Con supporti fissi
Per sfruttare al massimo lo spazio nel
cestello, quando vengono caricate stoviglie di
grandi dimensioni, alcuni modelli sono dotati
di supporti per piatti ribaltabili in 2 o 4 settori.
Alcuni modelli sono equipaggiati di inserti cesto inferiore utili a migliorare
l’asciugatura dei piatti. Gli inserti si trovano nel sacchetto accessori, per
utilizzarli è sufficiente infilarli nelle apposite sedi come indicato in figura.
22
Con supporti ribaltabili
Istruzioni per l'utente
CARICAMENTO DEL CESTELLO INFERIORE

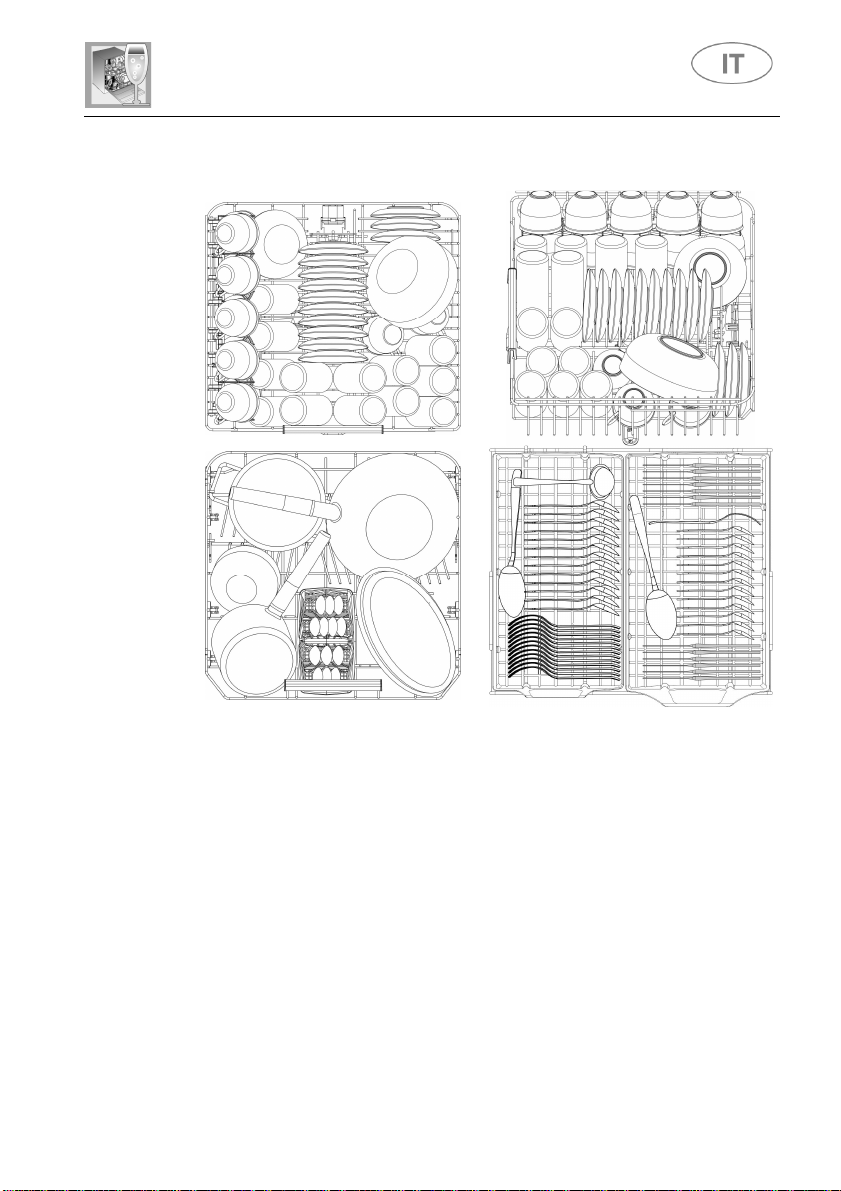

Esempi di
caricamento:
CESTELLO SUPERIORE
CARICAMENTO DEL CESTELLO SUPERIORE
Esempi di caricamento:
Sistemare con cura e verticalmente i piatti piani, fondi, da dessert e da
portata. Le pentole, i tegami e i relativi coperchi vanno collocati
capovolti. Sistemare i piatti fondi e da dessert avendo cura che rimanga
sempre uno spazio tra essi.
E' consigliabile caricare il cestello superiore con stoviglie piccole o di
media grandezza, ad esempio, bicchieri, piatti piccoli, tazzine da caffè o
tè, scodelle basse ed oggetti leggeri in plastica ma resistenti al calore.
Qualora il cestello superiore venisse utilizzato nella posizione più bassa,
potrà essere caricato anche con piatti di servizio, purché siano poco
sporchi.
Caricare i piatti rivolti in avanti; tazze e recipienti cavi andranno sempre
collocati con l'apertura rivolta verso il basso. Il lato sinistro del cestello
potrà essere caricato con tazze e bicchieri disposti su due piani. Al
centro si possono sistemare piatti e piattini infilandoli verticalmente negli
appositi supporti.
23

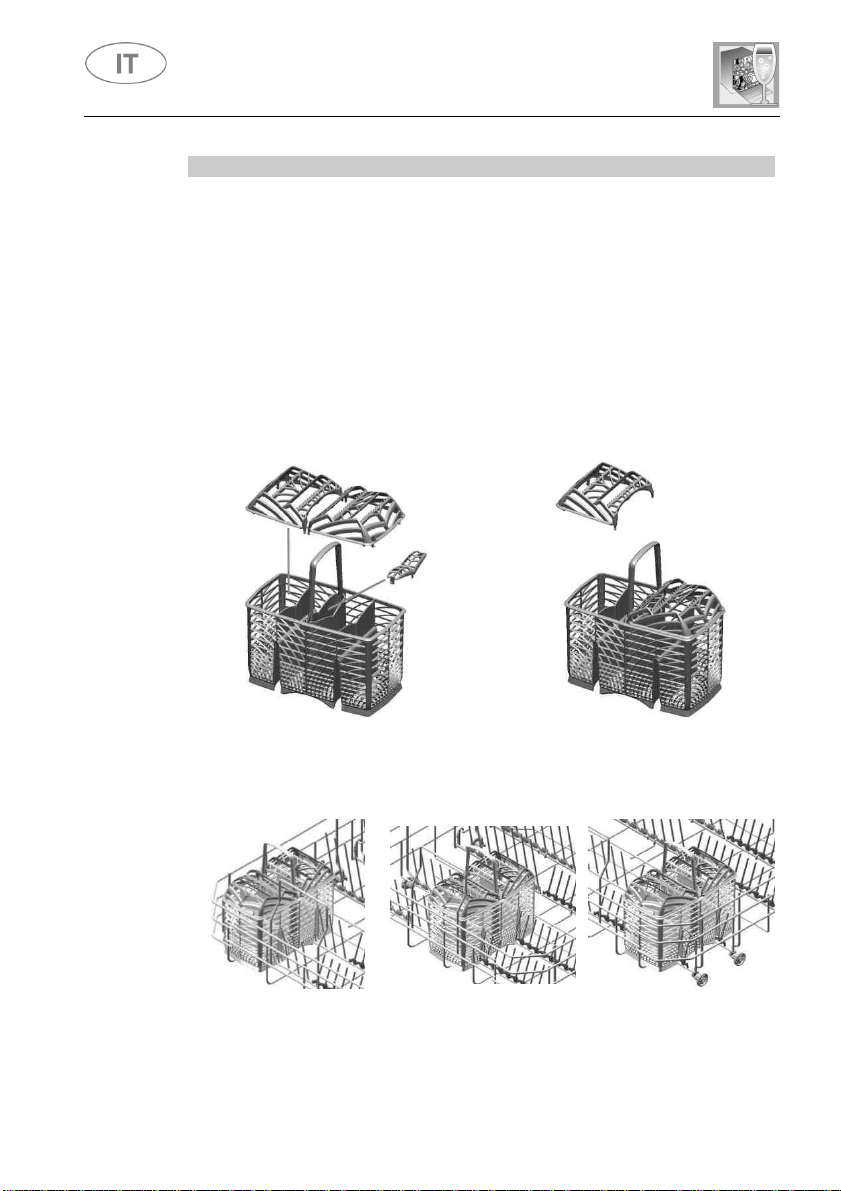

CESTINO PORTAPOSATE
posizionato in
Istruzioni per l'utente
Il cestino è munito di inserti posate asportabili, nelle quali vanno
posizionate le posate in modo che rimangano sufficientemente
distanziate per consentire un ottimale passaggio dell’acqua. Gli inserti
ed il coperchietto centrale si trovano nel sacchetto accessori. Il
coperchietto centrale ha solamente funzione di copertura.
Gli inserti possono essere staccati ed utilizzati separatamente.
Le posate dovrebbero essere disposte nel cestello in modo omogeneo,
con il manico rivolto verso il basso e facendo particolare attenzione a
non ferirsi con le lame dei coltelli. E’ destinato a contenere le posate di
ogni genere, escluse quelle di lunghezza tale da interferire con
l’irroratore superiore. Mestoli, cucchiai in legno e coltelli da cucina
possono essere sistemati nel cestello superiore, facendo attenzione
che la punta dei coltelli non sporga dal cestello.
Il cestino scorre in senso trasversale e può essere
qualsiasi punto consentendo un ottimale sfruttamento dello spazio nel
cesto inferiore.
24
Istruzioni per l'utente
CASSETTO

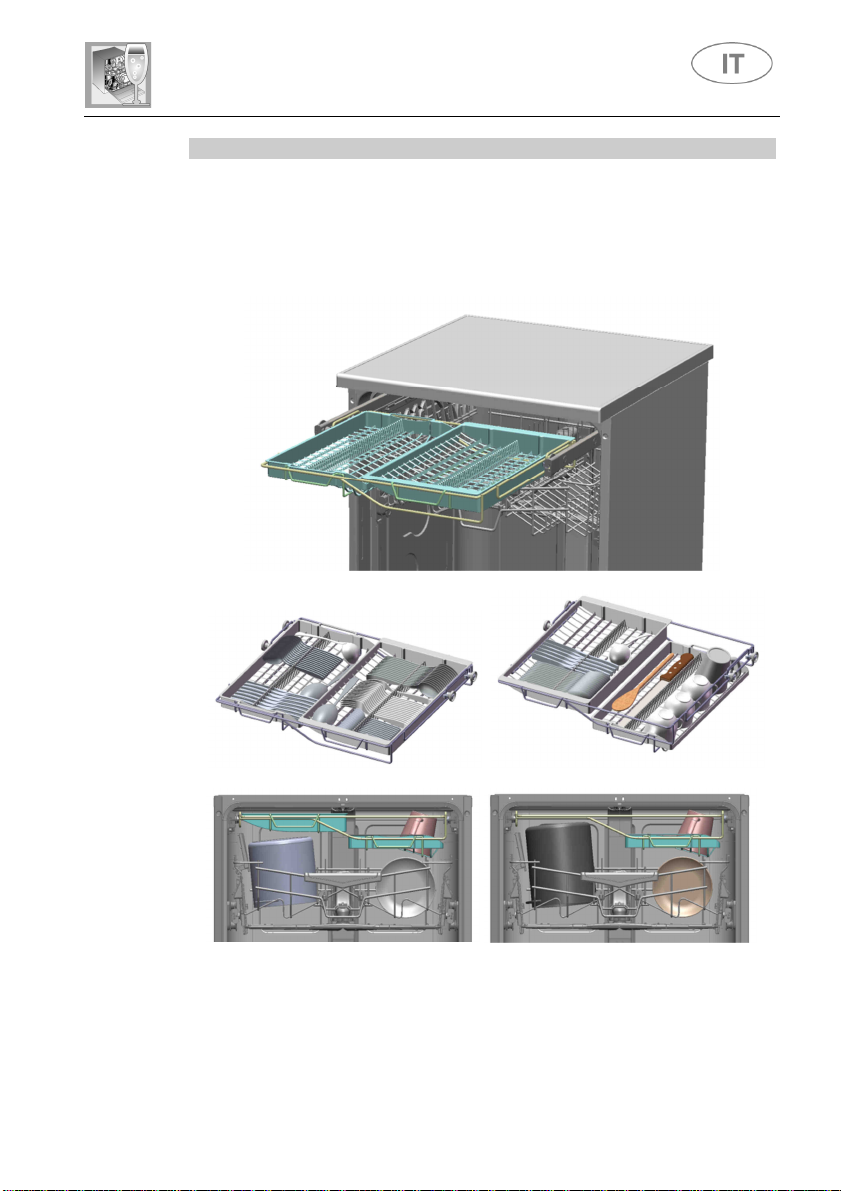

SUPERIORE FLEXIDUO (solo su alcuni modelli)
scorrevoli ed estraibili, per
E’ composto di due cestelli indipendenti
facilitare il carico/scarico di posate. Sono possibili diversi carichi e
configurazioni. Nel cestello destro regolato in posizione bassa, si
possono caricare per esempio tazze da tè, mentre l’estrazione del
cestello sinistro o di entrambi, consente il posizionamento nel cesto
superiore, di stoviglie di grandi dimensioni.
25

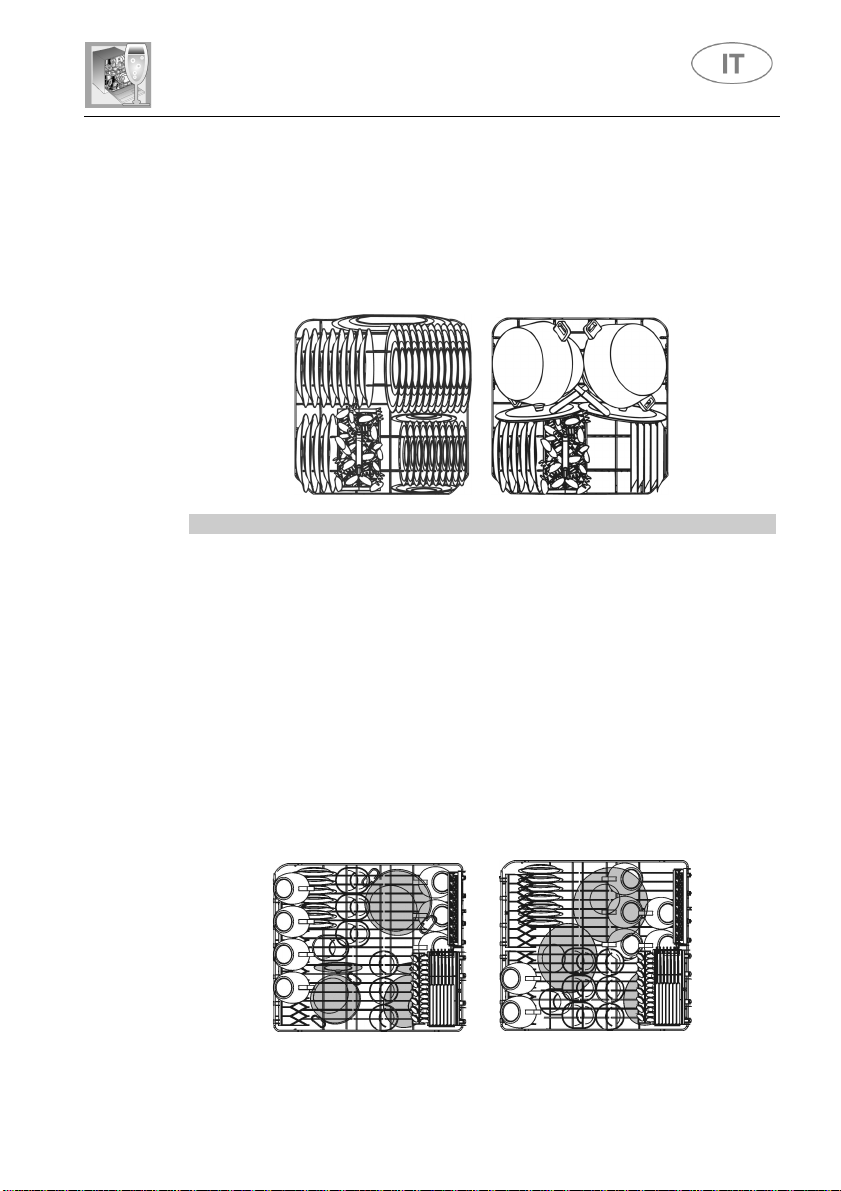

Esempi di caricamento per sporco
intensivo
Istruzioni per l'utente
26
Istruzioni per l'utente
Esempi di caricamento per sporco intensivo con
CASSETTO SUPERIORE FLEXIDUO (solo su alcuni modelli)
27
Istruzioni per l'utente

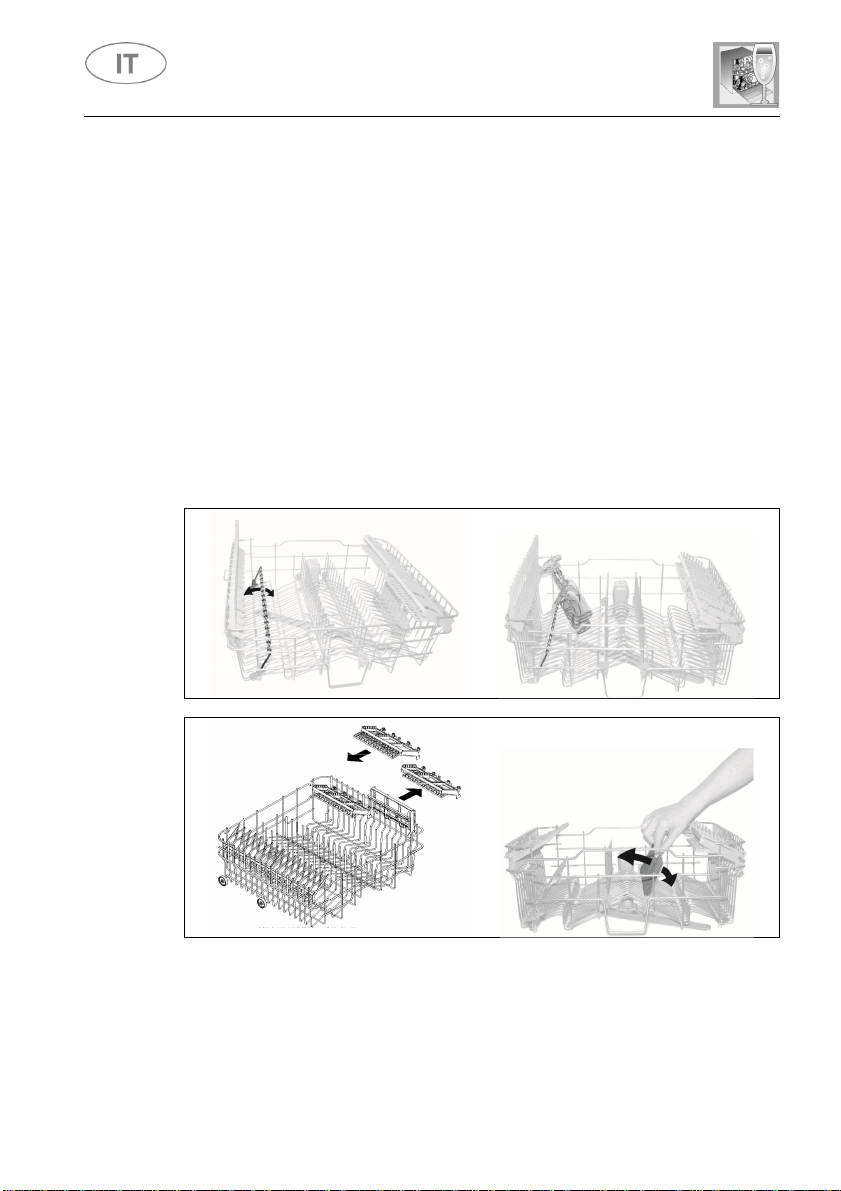

Secondo i modelli il cesto può essere dotato di alcuni o tutti i seguenti
accessori:
- Supporti per tazze od oggetti lunghi (mestoli, cuchiai…), a
sinistra, possono essere sollevati in posizione verticale se
inutilizzati;
- Supporto per bicchieri a gambo lungo (glass holder), sulla
sinistra; per utilizzarlo è sufficiente sollevarlo e bloccarlo negli
appositi agganci;
- Griglie posate, sulla destra, destinate a contenere coltelli e
cucchiaini; per il posizionamento di questi ultimi è necessario
estrarre il supporto scorrevole. Le griglie possono essere
sollevate in posizione verticale se inutilizzate;
- Supporti centrali fissi o mobili. I supporti mobili possono essere
bloccati in verticale, appoggiati sul fondo del cesto se
inutilizzati, oppure disposti in posizione intermedia, secondo le
esigenze.
28
Istruzioni per l'utente
REGOLAZIONE DEL CESTO SUPERIORE
Versione A
estrazione
due posizioni
Versione B:
tre posizioni
Il cesto superiore è regolabile in altezza per consentire il
posizionamento, nel cesto inferiore, di piatti o stoviglie di grosse
dimensioni. La regolazione può essere di tipo A o B, secondo il modello
di lavastoviglie acquistato.
: ad
regolabile su
.
• Estrarre entrambe le guide cestello.
• Togliere i fermi, sganciandoli come indicato in figura.
• Estrarre il cestello.
• Inserire nella guida la coppia di ruote superiore o inferiore, secondo
la regolazione desiderata.
• Riposizionare i fermi nella posizione originale.
Lato sinistro e destro del cestello devono essere posizionati sempre
alla stessa altezza.
I lati del cestello devono essere posizionati sempre alla stessa
altezza.
• Sollevare il cesto tirando dal bordo superiore (1), fino al primo o
secondo scatto secondo l'altezza desiderata.
• Abbassare il cesto dopo averlo sbloccato, tirando la leva di sblocco (2).
La regolazione è possibile anche con il cestello carico, in questo caso
quando lo si abbassa è preferibile trattenerlo con una mano per evitare
colpi alle stoviglie.
regolabile su
su entrambi i lati.
29
Evitare l'utilizzo di detergenti abrasivi o acidi.
PULIZIA DEL FILTRO DI ENTRATA ACQUA
PULIZIA DEGLI IRRORATORI
ORBITALE
Istruzioni per l'utente
3. Pulizia e manutenzione
Prima di effettuare la manutenzione dell'apparecchio, staccare la
spina o togliere tensione tramite il dispositivo di interruzione
onnipolare.
3.1 Avvertenze e consigli generali
Le superfici esterne e la controporta della lavastoviglie andranno pulite ad
intervalli regolari con uno straccio morbido inumidito o con un normale
detergente per superfici verniciate. Le guarnizioni di tenuta dello sportello
andranno pulite con una spugna inumidita. Periodicamente (una o due
volte all’anno) è bene pulire la vasca e le guarnizioni dalla sporcizia che vi
si può depositare utilizzando un panno morbido e dell’acqua.

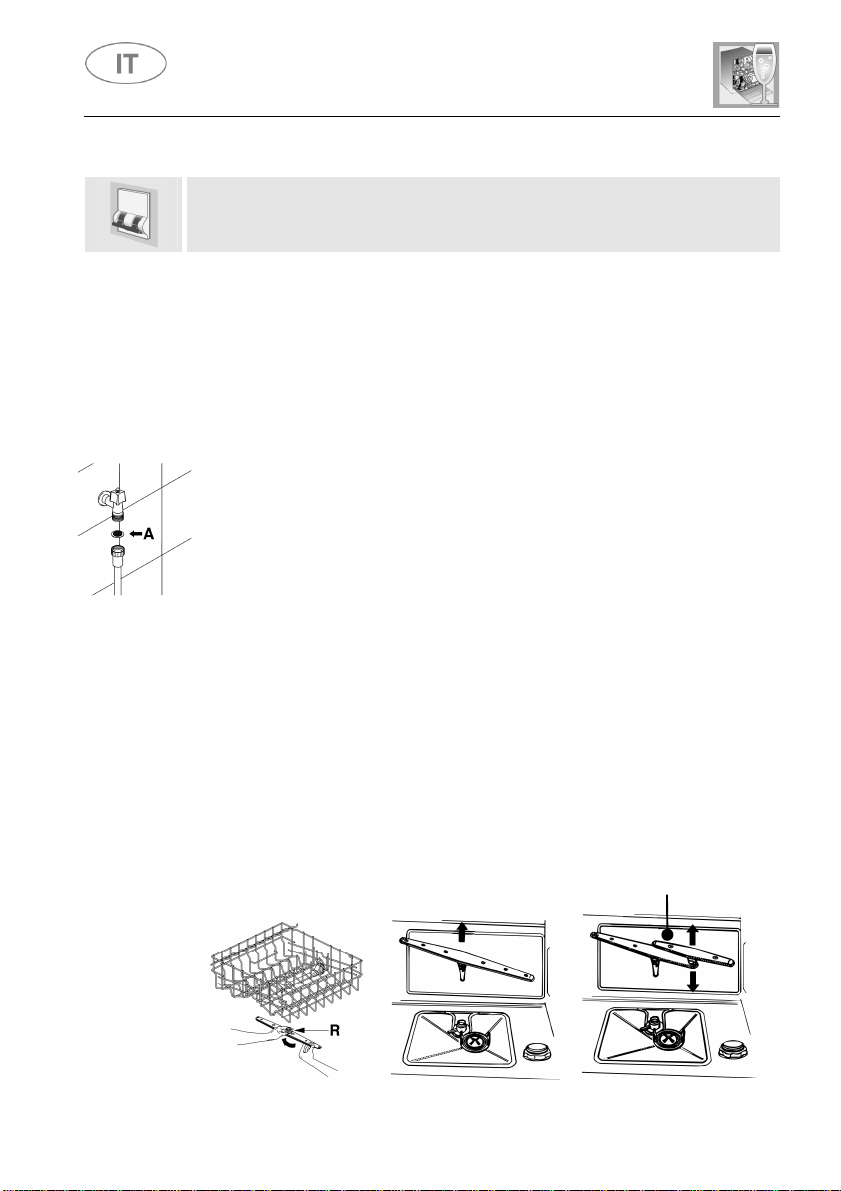

Il filtro di entrata acqua A posto all'uscita del rubinetto necessita
periodicamente di essere pulito. Dopo aver chiuso il rubinetto di
erogazione, svitare l'estremità del tubo di carico acqua, togliere il filtro A
e pulirlo delicatamente sotto un getto d'acqua corrente. Reinserire il filtro
A nella propria sede e riavvitare accuratamente il tubo di carico acqua.
Gli irroratori sono facilmente asportabili per consentire la periodica pulizia
degli ugelli e prevenire possibili otturazioni. Lavarli sotto un getto d'acqua e
reinserirli accuratamente nelle proprie sedi, verificando che il loro
movimento circolare non venga in alcun modo impedito.
• Per asportare l'irroratore superiore occorre svitare la ghiera di ritegno R.
• Per asportare l'irroratore inferiore occorre semplicemente sollevarlo
verso l'alto, tirando dalla parte centrale.
• Per estrarre l'irroratore orbitale occorre afferrare il braccio più lungo e
sollevare verso l'alto l'orbitale. Lavare i bracci sotto un getto d'acqua
corrente e reinserirli accuratamente nella propria sede. A rimontaggio
avvenuto verificare che i bracci girino liberamente. In caso contrario
verificare che siano stati montati correttamente.
30
Istruzioni per l'utente
PULIZIA DEL GRUPPO FILTRANTE

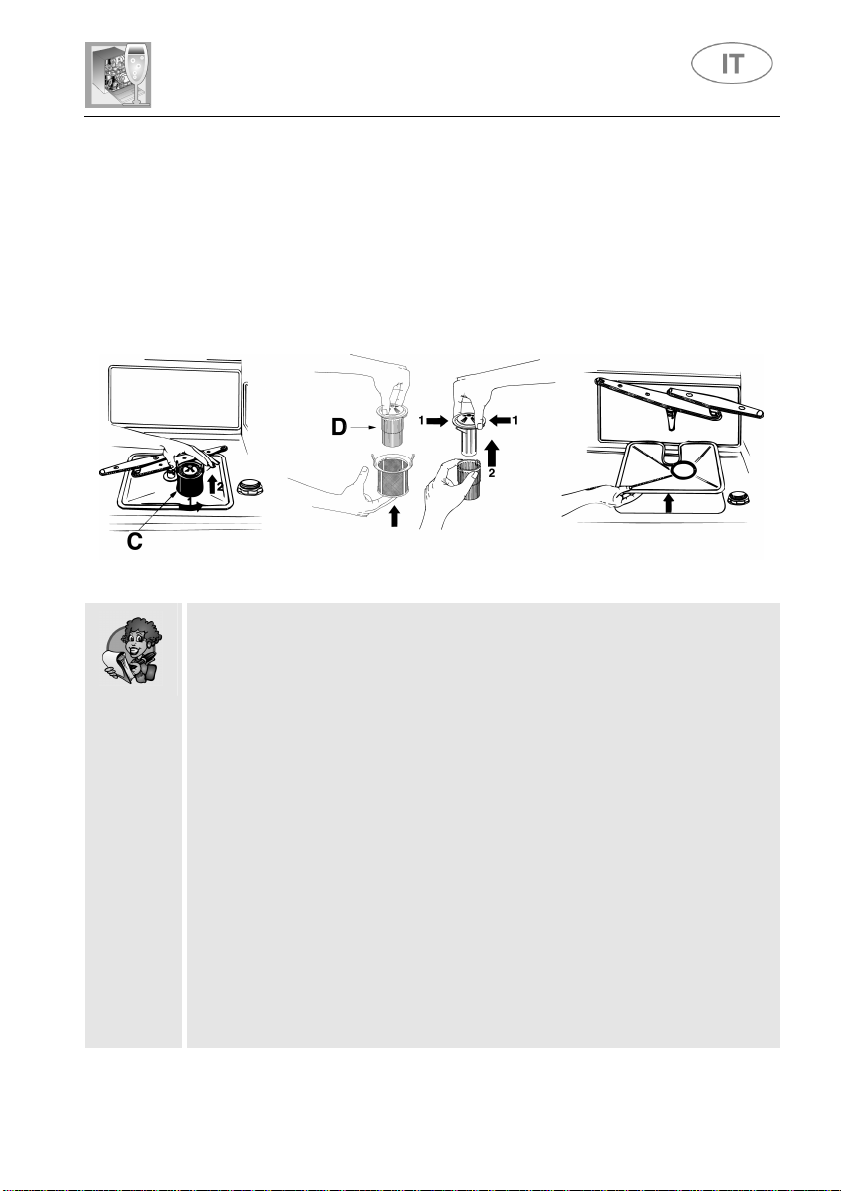

• E' opportuno procedere periodicamente all'ispezione del filtro
centrale C e, se necessario, pulirlo. Per estrarlo occorre afferrare le
linguette, ruotare in senso antiorario e sollevare verso l'alto;
• spingere da sotto il filtro centrale D per estrarlo dal micro filtro;
• separare le due parti che compongono il filtro in plastica premendo il
corpo del filtro nella zona indicata dalle frecce;
• togliere il filtro centrale sollevandolo.
AVVERTENZE E CONSIGLI PER UNA BUONA MANUTENZIONE:
• I filtri vanno puliti in acqua corrente con una spazzola dura.
• Fare attenzione, quando si rimuove il filtro, che sullo stesso non vi
siano residui di cibo. Eventuali residui, cadendo nel pozzetto di
lavaggio, potrebbero bloccare alcuni componenti idraulici, oppure
ostruire gli ugelli degli irroratori.
• È indispensabile pulire attentamente i filtri e secondo le indicazioni
sopra indicate: la lavastoviglie non può funzionare se i filtri sono
otturati.
• Ricollocare accuratamente i filtri nella propria sede, al fine di
evitare danni alla pompa di lavaggio.
SE LA LAVASTOVIGLIE RIMANE A LUNGO INUTILIZZATA:
• Effettuare il programma di ammollo per due volte consecutivamente.
• Staccare la spina dalla presa di corrente.
• Lasciare leggermente aperto lo sportello, in modo tale da impedire la
formazione di cattivi odori all’interno della vasca di lavaggio.
• Riempire il dosatore di brillantante per il risciacquo.
• Chiudere il rubinetto dell’acqua.
31
Istruzioni per l'utente
PRIMA DI RIUTILIZZARE LA LAVASTOVIGLIE DOPO UNA LUNGA
SOSTA:
• Controllare che nella tubazione non siano depositati fanghiglia o
ruggine, in tal caso, lasciare scorrere l'acqua dal rubinetto di
alimentazione per alcuni minuti.
• Reinserire la spina alla presa di corrente.
• Riallacciare il tubo flessibile di alimentazione acqua e riaprire il
rubinetto.
ELIMINAZIONE DI PICCOLI INCONVENIENTI
In alcuni casi è possibile eliminare personalmente eventuali piccoli
inconvenienti con l’aiuto delle seguenti istruzioni:
Se il programma non si avvia verificare che:
• la lavastoviglie sia allacciata alla rete elettrica;
• l’erogazione di energia elettrica non sia stata interrotta;
• il rubinetto dell’acqua sia aperto;
• la porta della lavastoviglie sia stata chiusa correttamente.
Se nella lavastoviglie ristagna acqua verificare che:
• il tubo di scarico non sia piegato;
• il sifone dello scarico non sia otturato;
• i filtri della lavastoviglie non siano intasati.
Se le stoviglie non risultano pulite verificare che:
• sia stato introdotto detersivo ed in quantità adeguata;
• vi sia sale rigenerante nell’apposito serbatoio;
• le stoviglie siano state disposte correttamente;
• il programma selezionato fosse adatto al tipo e grado di sporco delle
stoviglie;
• tutti i filtri siano puliti ed inseriti correttamente nelle loro sedi;
• i fori di uscita dell’acqua dagli irroratori non siano intasati;
• qualche oggetto non abbia bloccato la rotazione degli irroratori.
32
Istruzioni per l'utente
Se le stoviglie non si asciugano o rimangono opache verificare che:
• vi sia brillantante nell’apposito contenitore;
• la regolazione dell’erogazione dello stesso sia corretta;
• il detersivo utilizzato sia di buona qualità e non abbia perso le sue
caratteristiche (per.es. per scorretta conservazione, a scatola
aperta).
Se le stoviglie presentano striature, macchie … verificare che:
• la regolazione del dosaggio del brillantante non sia eccessiva.
Se in vasca sono visibili tracce di ruggine:
• la vasca è in acciaio resistente alla corrosione, pertanto eventuali
macchie di ruggine sono dovute ad elementi esterni (pezzetti di
ruggine che provengono dalle condutture dell’acqua, da pentole,
posate ecc.). Per eliminare queste macchie in commercio esistono
prodotti specifici.
• verificare di utilizzare le giuste dosi di detersivo. Alcuni detersivi
possono essere più corrosivi di altri.
• verificare che il tappo del serbatoio del sale sia ben chiuso e la
regolazione dell’impianto addolcitore dell’acqua sia corretta.
Se dopo la messa in opera delle istruzioni sopraesposte le anomalie di
funzionamento dovessero persistere, occorrerà interpellare il centro di
assistenza tecnico autorizzato più vicino.
ATTENZIONE: gli interventi effettuati sull'apparecchio da personale
non autorizzato non sono coperti dalla garanzia e sono a carico
dell'utente.
33
•
Istruzioni per l'utente
4. Rimedi alle anomalie di funzionamento
La lavastoviglie è dotata di un sistema di autodiagnosi in grado di
rilevare e segnalare una serie predefinita di possibili malfunzionamenti.
TABELLA DELLE ANOMALIE RILEVATE DAL SISTEMA DI AUTODIAGNOSI
ANOMALIA
Er 01
E' intervenuto il sistema antiallagamento (ove presente).
DESCRIZIONE
Er 02
Er 03
Er 04
Er 05
Er 06
Er 07
Er 08
Er 09
E' intervenuto il sistema che limita il livello d'acqua nella lavastoviglie.
La lavastoviglie non è in grado di riscaldare l’acqua
Sonda temperatura scollegata
La lavastoviglie non è in grado di caricare acqua.
La lavastoviglie non riesce a scaricare l’acqua dalla vasca.
La lavastoviglie non è in grado di misurare in modo preciso la quantità di
acqua caricata.
Anomalia nel sistema di distribuzione dell’acqua ai cestelli.
Anomalia nel sistema di carico dell’acqua.
Gli allarmi E1, E2, E3, E4, E8, E9 provocano la “forzatura” a fine
ciclo del programma in corso.
• Gli allarmi E5, E6 interrompono il programma in corso e una volta
risolta la causa, riprendono l’esecuzione del programma.
• L’allarme E7 viene visualizzato alla fine del ciclo che viene
comunque portato a termine dato che non viene pregiudicato il
funzionamento della lavastoviglie.
Per “azzerare” un allarme è necessario:
• aprire o chiudere la porta oppure spegnere e riaccendere la
macchina. A questo punto è possibile programmare nuovamente la
lavastoviglie.
Nel caso in cui l'anomalia dovesse persistere, occorrerà interpellare il
Centro di Assistenza Tecnica autorizzato.
34
Istruzioni per l'utente
DATI TECNICI
Larghezza
Profondità misurata al filo
esterno del pannello comandi
Altezza (secondo i modelli)
Capacità 13 coperti standard
Pressione acqua di alimentazione min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bar)
Dati elettrici Vedere targhetta caratteristiche
597 ÷ 599 mm
Libera installazione: 600 mm
Integrabili: 570 mm
Libera installazione: da 850 mm a 870 mm
da 890 mm a 910 mm
Integrabili: da 820 mm a 870 mm
da 860 mm a 910 mm
35
Loading...
