1

Instructions pour l'utilisateur

1. Description des commandes

1.1 Le bandeau de commandes frontal

Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur
le bandeau de commandes frontal. La programmation et le choix des
options n’est possible qu’avec la porte fermée.

1 TOUCHE ET VOYANT ON/OFF
2 TOUCHES ET VOYANTS SELECTION OPTIONS
3 TOUCHE “VERROUILLAGE-ENFANT”
4 VOYANT MANQUE DE PRODUIT DE RINÇAGE (selon les modèles)

VOYANT RÉGLAGE DE LA DURETÉ DE L’EAU ACTIVÉ

5

VOYANT MANQUE DE SEL (seulement sur certains modèles)
6 TOUCHE DÉPART/PAUSE
7 TOUCHES SÉLECTION PROGRAMME
8 VOYANTS PROGRAMME
9 POIGNÉE OUVERTURE PORTE

REMARQUE : les symboles et les représentations sont donnés à titre

d’information. Ces caractéristiques pourraient varier selon le modèle
ou la version du lave-vaisselle.

2

Instructions pour l'utilisateur

TABLEAU DES PROGRAMMES

ULTRA CLEAN

PROGRAMME

NUMERO ET

SYMBOLE

1 TREMPAGE

2 RÁPIDE

3 ECO (*)

EN 50242

4 NORMAL

IEC/DIN***

5 SUPER

****

CHARGE VASSELLE ET

Casseroles et vaisselle en

attente de completér la

Vaisselle peu sale lavée

tout de suite après son

Vaisselle normalement

Vaisselle normalement

Casseroles et vaisselle
très sales, même avec

COUVERTS

charge

utilisation

sale, même avec des

résidus secs

sale, même avec des

résidus secs

des résidus secs

DÉROULEMENT

PROGRAMMES

Prélavage à froid

Lavage à 38°C
Rinçage à 50°C

Prélavage à froid
Lavage à 45°C
Rinçage à froid
Rinçage à 65°C
Séchage

Prélavage à froid
Lavage à 65°C
Rinçage à froid
Rinçage à 70°C
Séchage

Prélavage chaud
Lavage à 70°C
Rinçage à froid (2)
Rinçage à 70°C
Séchage

DURÉE

MINUTES

(1)

CONSOMMATION

LITRES

EAU

15 3,5 0,02

27

6,5 0,70

**

** **

105

13,5 1,35

150

15,5 1,70

ÉNERGIE

KWh (1)

Le programme

termine par un rinçage antibactérien supplémentaire qui
garantit une réduction des bactéries. Si, au cours de cette phase du programme, la
température n’est pas maintenue constante (par ex. pour l’ouverture de la porte ou à cause
d’une panne de courant), les voyants des programmes clignotent pour indiquer que l’action
antibactérienne n’est pas garantie.

IMPORTANT : lire le tableau « REMARQUES ET RÉFÉRENCES » aux pages
suivantes.

Si la porte du lave-vaisselle est ouverte ou mal fermée, le cycle de lavage
ne se lance pas.

3

REMARQUES ET RÉFÉRENCES

uniquement

EN 50242

IEC/DIN.

Programme de référence pour les laboratoires. Détergent

:

20g

dans le

distributeur

Instructions pour l'utilisateur

Effectuer le trempage
Les options ne peuvent pas être utilisées avec le programme trempage.

en demi-charge.

* Programme standard conforme à la norme

.

** Voir feuille jointe

*** Programme de référence

****

+ 10g sur la porte ou pastille. Disposition : voir photo au paragraphe « utilisation
des paniers ».

(1)

La durée du cycle et la consommation d’énergie peuvent changer en fonction de la
température de l’eau et ambiante, du type et de la quantité de vaisselle.

(2) 1 ou 2 rinçages froids selon le modèle.

RÉFÉRENCES A l’ÉTIQUETAGE ÉNERGÉTIQUE jointes au lave-vaisselle :

- La consommation d’énergie annuelle est basée sur 280 cycles de lavage
standard avec alimentation en eau froide et sur la consommation des modes
à faible puissance. La consommation réelle d’énergie dépend des conditions
d’utilisation de l’appareil.

- La consommation d’eau est basée sur 280 cycles de lavage standard. La
consommation réelle d’eau dépend des conditions d’utilisation de l’appareil.

- Les informations se rapportent au programme STANDARD EN 50242
(figurant dans le tableau des programmes), le plus efficace en termes de
consommation combinée d’énergie et d’eau. Le programme convient au
lavage d’une vaisselle normalement sale.

- Classe d’efficacité de séchage exprimée sur une échelle allant de « G »

4

(efficacité minimale) à « A » (efficacité maximale).

Instructions pour l'utilisateur

ECRAN

ALLUMAGE

PROGRAMMATION

SÉLECTION DES PROGRAMMES (

7

)

DÉPART DU PROGRAMME

1.2 Programmes de lavage

Le lave-vaisselle est doté d’un bandeau de commandes et d’un

D’INFORMATIONS à partir desquels il est possible d’effectuer toutes les
opérations d’allumage, d’extinction et de programmation.

Avant de faire démarrer un programme de lavage, vérifier que :

 Le robinet de l’eau soit ouvert.
 Dans le réservoir de l’adoucisseur il y ait du sel régénérant.
 Dans le réservoir il y a la dose adéquate de détergent.
 Les paniers aient été chargés correctement.
 Les bras de lavage tournent librement et sans obstacles.
 La porte du lave-vaisselle soit bien fermée.

Attention :
Au cours de la phase initiale du programme de lavage, le fonctionnement
des bras de lavage n’est pas perçu, parce que leur rotation commence
environ 5 minutes après le Départ. Ceci est le cours normal du cycle de
lavage.

En pressant la touche ON/OFF (1), le lave-vaisselle s’allume.
Les voyants donneront l'indication de l’« état » du lave-vaisselle.

Les opérations de programmation ne sont possibles que si la porte est
fermée. Avec la porte ouverte, les voyants PROGRAMMES (8) restent
éteints.

SÉLECTION DU PROGRAMME

Presser la touche de

jusqu’à l’allumage du voyant correspondant au programme désiré.

Pour mettre en marche le lave-vaisselle, presser la touche
MARCHE/PAUSE (6) pendant quelques secondes, jusqu’à ce que le
voyant du programme sélectionné commence à clignoter (bip de
confirmation). Le déroulement du programme sera mis en évidence par le
clignotement du voyant, pendant toute la durée du programme.

plusieurs fois

5

FIN DU PROGRAMME

INTERRUPTION D’UN

PROGRAMME

CHANGER DE PROGRAMME

ANNULER UN PROGRAMME

(6)

Instructions pour l'utilisateur

La fin du programme est indiquée par un bref signal
sonore et par le clignotement simultané des voyants
des programmes n. 4 et 5 (marqués « end »).

Pour interrompre un programme en cours, procéder comme suit :
 presser la touche MARCHE/PAUSE (6), le voyant du programme en

cours reste allumé (bip de confirmation) ;

 faire repartir le programme en pressant de nouveau la touche (6)

jusqu’au redémarrage, ou changer ou annuler le programme (lire «
CHANGER DE PROGRAMME », « ANNULER UN PROGRAMME »).

Pour changer un programme en cours, il faut :

 interrompre le programme en cours (voir « INTERRUPTION D’UN

PROGRAMME ») ;

 sélectionner le nouveau programme ;
 faire partir le programme (voir « DEPART DU PROGRAMME »).

Pour annuler le programme, tenir pressée la touche MARCHE/PAUSE (6)

Presser de nouveau la touche

jusqu’à l'interruption du programme (voyant allumé et bip de confirmation).

et la tenir pressée
jusqu’à l’allumage des voyants n. 4 et 5 (marqués
« end »).

L'eau de la cuve sera évacuée et le programme prendra fin au point où il

avait été interrompu.

Si la porte est ouverte pendant le fonctionnement, à la fermeture suivante
il faut de nouveau faire partir le programme comme décrit au point
“MARCHE DU PROGRAMME”. Le programme reprendra du point où il a été
interrompu.

Si la température dans la cuve est supérieure à 50°C le programme
commencera après environ 60 secondes.

6

Instructions pour l'utilisateur

SÉLECTION OPTIONS

DÉPART DIFFÉRÉ

DEMI

-

CHARGE DISTRIBUÉE

Les options sont sélectionnables en appuyant sur le bouton dédié, en
regard du symbole de l'option souhaitée, le voyant s'allume pour confirmer
l'activation.

 Il n’est pas possible de sélectionner les options pendant

l’exécution du programme de trempage.

 Toutes les options à l’exception de “Flexi Tabs” sont

désactivées à la fin du cycle de lavage. Pour désactiver
l’option « Flexi Tabs », appuyez sur le bouton correspondant

(le voyant s’éteint).

 Toutes les options, y compris “Flexi Tabs” sont désactivées à

l’ANNULATION d’un programme commencé.

Il est possible de retarder le lancement du programme de 3, 6 ou même 9
heures.
De cette manière, vous pouvez faire fonctionner le lave-vaisselle dans la
tranche horaire qui vous convient le mieux. Après avoir réglé le
programme, appuyez sur le bouton pour sélectionner le délai souhaité ;
le voyant correspondant s’allume. Le lave-vaisselle effectuera un
prélavage à la fermeture de la porte, puis le « retard différé » programmé
s’enclenchera. Si vous souhaitez sortir de la procédure sans programmer
le lancement différé, appuyez sur le bouton de la séquence jusqu’à ce que
les trois voyants s’éteignent.

REMARQUE : Il n’est pas possible de sélectionner l’option DÉPART
DIFFÉRÉ si un cycle est déjà en cours.

Adaptée en cas de faible quantité de vaisselle, cette option permet de faire
des économies d’électricité et de réduire la durée du programme. La
vaisselle sera placée dans les deux paniers et une plus petite quantité de
détergent sera utilisée par rapport à la quantité qu’utilise une charge
pleine.

7

ULTRA CLEAN

Flexi Tabs

Si la dureté de l’eau est réglée sur une valeur

et si vous

Instructions pour l'utilisateur

Cette option prolonge le dernier rinçage à l’eau chaude afin de garantir une
meilleure réduction des bactéries. Si au cours de cette phase du lavage la
température de la cuve n’est pas constante (par ex : à cause de l’ouverture
de la porte ou d’une coupure de courant), le voyant de l’option et les voyants
des programmes clignotent pour signaler que cette phase supplémentaire
du lavage n’est pas allée jusqu’à son terme. Cela ne compromet pas le
résultat du lavage.

Cette option, parfaite pour les détergents multifonctions, permet
d’exploiter au mieux les propriétés des pastilles afin d’optimiser le lavage.
Avec cette option activée, le sel et les produits de rinçage qui figurent déjà
éventuellement dans les réservoirs prévus à cet effet ne seront pas
utilisés.

Dans les programmes courts, les pastilles peuvent ne pas se dissoudre et
développer leur puissance complète de lavage, laissant des traces de
détergent non dissout sur la vaisselle.
Les produits de lavage en poudre conviennent mieux à ces programmes.
Si l’option est désactivée, il est conseillé d’utiliser des produits
traditionnels (détergent, sel et produit de rinçage séparés), car les
produits multifonctions avec les cycles de lavage traditionnels peuvent
entraîner des problèmes, tels que des traces blanchâtres, des résultats
de séchage médiocres, des résidus sur la vaisselle.

Remarque :

avec les réservoirs de sel et de produits de rinçage vides, les voyants
respectifs restent allumés, même avec l’option « Flexi Tabs »
sélectionnée.

IMPORTANT :
lorsqu’elle n’est plus nécessaire, l’option doit être désactivée en appuyant
sur le bouton correspondant (le voyant s’allume)

supérieure à H3

activez l’option « Flexi Tabs », le voyant correspondant clignote pour
signaler un mauvais réglage. Les produits multifonctions ne sont pas
adaptés à l’utilisation avec une eau trop « dure », cela n’empêche pas
l’utilisation de l’option, mais le résultat du lavage pourrait ne pas être
optimal.

8

Instructions pour l'utilisateur

OPTION “VERROUILLAGE

-

ENFANT”

GESTION DE L’ÉNERGIE

ENLEVEMENT DE LA VAISSELLE

En appuyant simultanément sur les touches indiquées, la commande de
verrouillage s’enclenche et le voyant s’allume sur l’écran. L’option reste
active tant que l’on n’appuie pas à nouveau sur les touches.

CONSEILS POUR ÉCONOMISER DE L’ÉNERGIE ! … ET RESPECTER
L’ENVIRONNEMENT

 Essayer d’utiliser le lave-vaisselle toujours en pleine charge.
 Ne pas rincer avant la vaisselle à l’eau courante
 Utiliser le programme de lavage le plus approprié à chaque type de

charge.

 Ne pas effectuer de rinçages préliminaires.
 Raccorder le lave-vaisselle à une installation d’eau chaude jusqu’à

60°C (si disponible).

POUR RÉDUIRE LES CONSOMMATIONS DE DÉTERGENT ! … ET
RESPECTER L’ENVIRONNEMENT

Les phosphates présents dans le détergent pour lave-vaisselle constituent
un problème du point de vue écologique. Pour éviter une consommation
excessive de détergent, mais aussi d’énergie électrique, il est conseillé :

 de séparer la vaisselle plus délicate de la vaisselle plus résistante aux

détergents agressifs et aux températures élevées ;

 de ne pas verser le détergent directement sur la vaisselle.

À la fin du programme, les voyants des programmes n° 4 et 5 clignotent
pendant 5 minutes, après quoi le lave-vaisselle s’éteint automatiquement
pour réduire la consommation de stand-by.
Pour le rallumer, il faut appuyer sur la touche DEPART/PAUSE.

À la fin du programme de lavage, attendre au moins 20 minutes avant de
sortir la vaisselle de la cuve, de sorte à ce qu’elle refroidisse. Pour éviter
que d’éventuelles gouttes d’eau restées dans le panier supérieur puissent
tomber sur la vaisselle qui se trouve encore dans le panier inférieur, il est
conseillé de vider d’abord le panier inférieur, puis le panier supérieur.

9

SEL

10

Instructions pour l'utilisateur

2. Utilisation

Après avoir correctement installé le lave-vaisselle, le préparer afin qu’il
puisse entrer en fonction en effectuant les opérations suivantes:

 Régler l’adoucisseur d’eau ;
 Introduire du sel régénérant ;
 Introduire du produit de rinçage et du détergent.

2.1 Utilisation de l’adoucisseur d’eau

La quantité de calcaire contenu dans l’eau
(indice de dureté de l’eau) est responsable
des taches blanchâtres sur la vaisselle
sèche, laquelle, avec le temps, a tendance
à devenir opaque. Le lave-vaisselle est
équipée d’un adoucisseur automatique qui,
en utilisant du sel régénérant spécifique,
soustrait à l’eau les substances
durcissantes.
Le lave-vaisselle est prédisposé en usine
pour une dureté de niveau 3 (dureté
moyenne).

En utilisant de l’eau d’une dureté moyenne, le nouveau chargement de
sel devra être effectué environ tous les 20 lavages. Le réservoir de

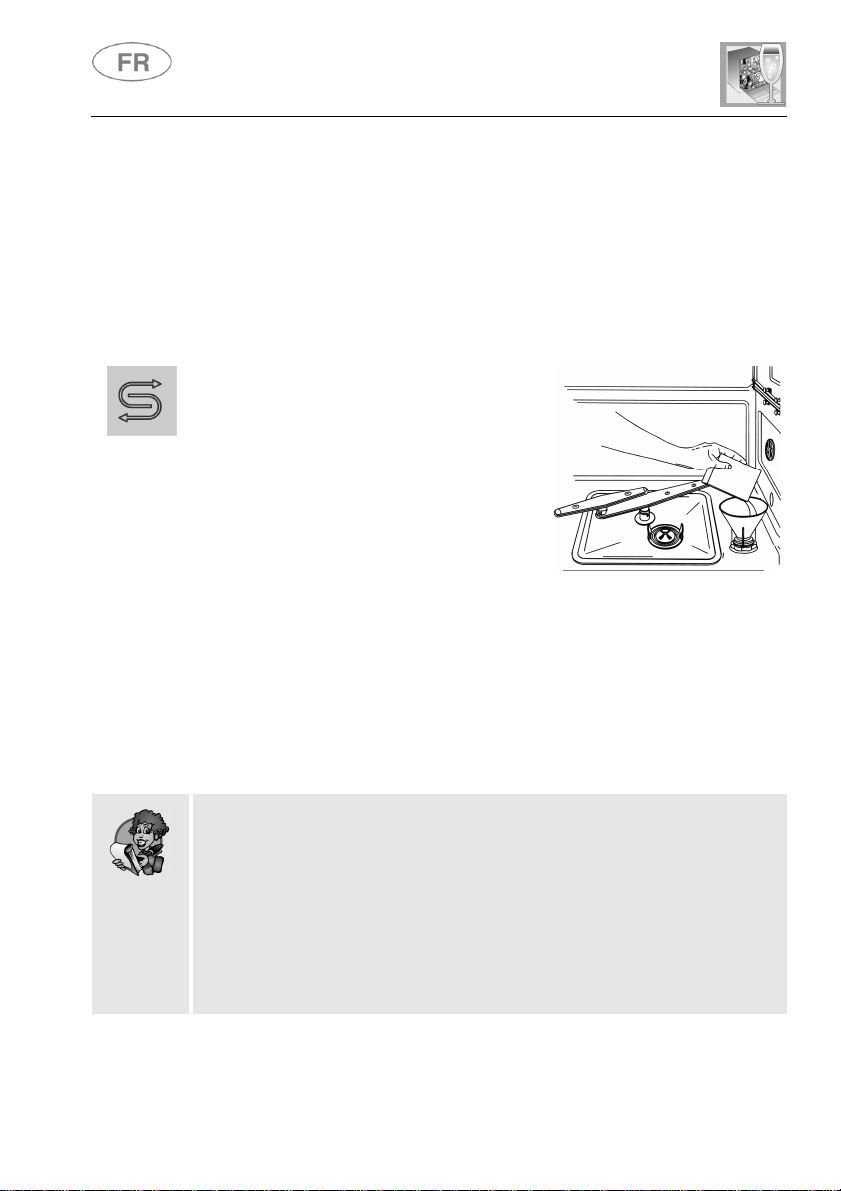

l’adoucisseur a une capacité d’environ 1,7 kg de sel en grains et est situé
sur le fond du lave-vaisselle. Après avoir sorti le panier inférieur, dévisser
le bouchon du réservoir dans le sens contraire des aiguilles d'un montre
et verser le sel en utilisant l’entonnoir fourni. Avant de revisser le bouchon,
éliminer les éventuels résidus de sel près de l’ouverture du goulot.

 À la première utilisation du lave-vaisselle, il faut également introduire,

en plus du sel, un litre d’eau.

 Après chaque remplissage du réservoir, s’assurer que le bouchon

soit soigneusement refermé. Le mélange d’eau et d’éventuel

détergent ne doit pas pénétrer dans le réservoir du sel car cela
compromettrait le fonctionnement de l’installation de régénération.
Dans ce cas la garantie ne serait plus valable.

 N’utiliser que du sel régénérant pour lave-vaisselle domestiques. Si

on utilise du sel en pastilles ne pas remplir complètement le
réservoir.

Instructions pour l'utilisateur

RÉGLAGE DE L’ADOUCISSEUR

 Ne pas utiliser de sel alimentaire car il contient des substances non

solubles qui peuvent, avec le temps, compromettre le fonctionnement
de l’adoucisseur.

 Lorsque cela est nécessaire, effectuer l’opération de chargement du

sel avant de faire démarrer le programme de lavage ; la solution
saline excessive sera ainsi éliminée par l’eau ; un séjour prolongé
d’eau salée à l’intérieur de la cuve de lavage peut provoquer des
phénomènes de corrosion et ne peut en aucun cas engager notre
responsabilité. Veillez donc à ce que la cuve inox de votre lave­vaisselle soit toujours vidée de l’eau de lavage lorsque le lave­vaisselle n'est pas utilisé.

Faire attention à ne pas confondre l’emballage du sel avec celui du
détergent : l’introduction de détergent dans le réservoir du sel
endommagera l’adoucisseur.

Le lave-vaisselle est équipé d’un dispositif qui permet de personnaliser le
réglage de l’adoucisseur en fonction de la dureté de l’eau de réseau. La
sélection de la dureté se fait par l’intermédiaire du BOUTON SÉLECTION
PROGRAMMES (7).

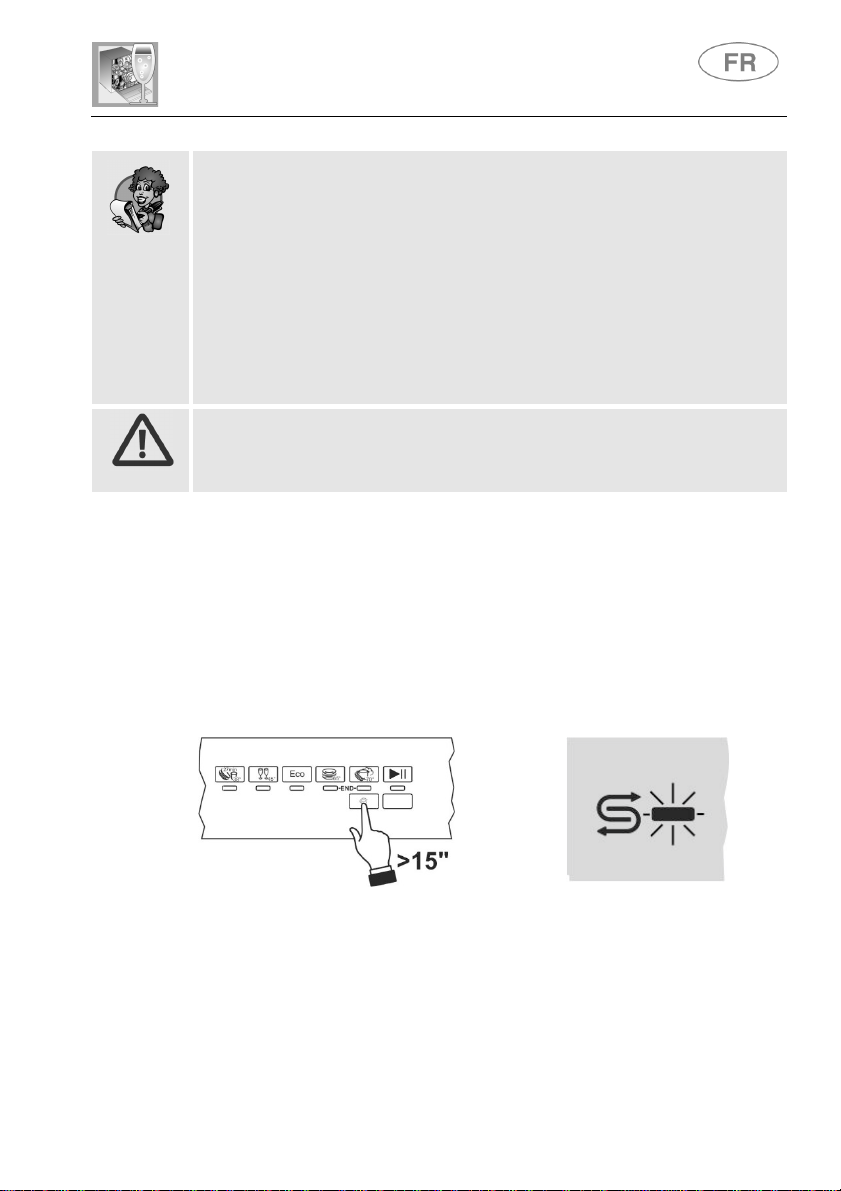

Pour accéder au réglage, tenir pressée la touche pendant plus de 15
secondes, le VOYANT RÉGLAGE DE LA DURETÉ DE L’EAU (5)
clignote alors que les VOYANTS PROGRAMME SÉLECTIONNÉ (8)
indiquent le réglage sélectionné. Chaque pression sur la touche modifie
la sélection selon la séquence du tableau suivant :

>

11

éteints

allumés

allumés

allumés

allumés

allumés

Instructions pour l'utilisateur

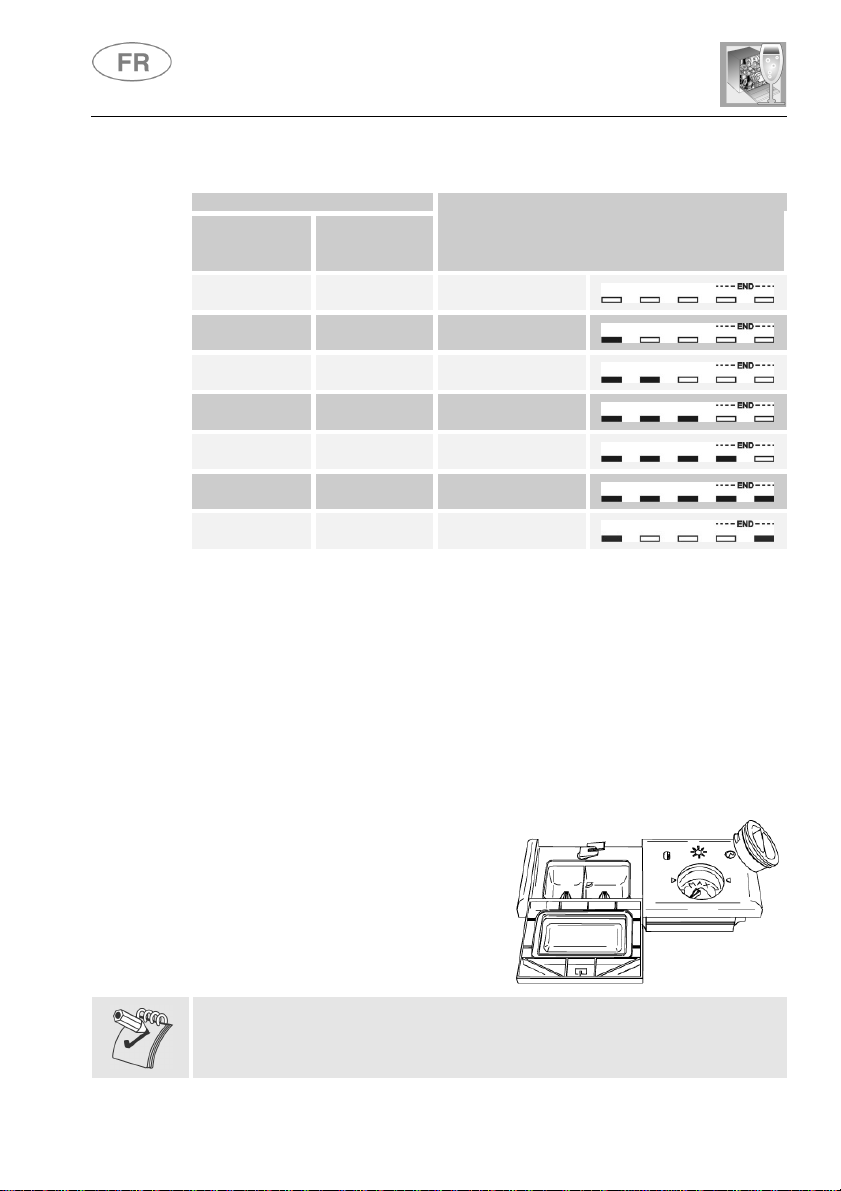

TABLEAU DE LA DURETÉ DE L’EAU

DURETÉ DE L’EAU

Duretés

Allemandes

(°dH)

0 - 6 0 - 11

7 - 10 12 - 18

11 - 15 19 - 27

16 - 21 28 - 37

22 - 28 38 - 50

29 - 35 51 - 62

36 - 50 63 - 90

Duretés

Françaises

(°dH)

REGLAGE

Tous les voyants

Un voyant allumé

Deux voyants

Trois voyants

Quatre voyants

Cinq voyants

Deux voyants

Demander les informations relatives au degré de dureté de l’eau à

l’entreprise hydrique de distribution.

Suite au réglage ou à la visualisation de celle sélectionnée, il suffit de

laisser la touche inactive pendant quelques secondes, le lave-vaisselle
retourne automatiquement à la condition standard en sortant du mode de
réglage.

2.2 Utilisation du distributeur du produit de lavage et
de rinçage

Le distributeur de détergent et le

doseur du produit de rinçage se
trouvent dans la partie interne de la
porte : le distributeur à gauche et le
doseur à droite.

12

À l’exception du programme TREMPAGE, avant chaque lavage il faudra
introduire dans le distributeur la dose adéquate de détergent. Le produit
pour le rinçage sera par contre ajouté seulement en fonction des besoins.

Instructions pour l'utilisateur

ADDITION DU PRODUIT POUR LE RINÇAGE

RÉGLAGE DU

DOSAGE DU PRODUIT DE RINÇAGE

Le produit de rinçage accélère le séchage de la
vaisselle et empêche la formation de taches et de
dépôts de calcaire ; il est automatiquement ajouté
à l’eau au cours du dernier rinçage à partir du
réservoir qui se trouve sur le côté intérieur de la
porte.

Pour ajouter le produit de rinçage:

 Ouvrir la porte.
 Tourner le couvercle du réservoir d’¼ de tour dans le sens contraire

des aiguilles d'une montre et l’enlever.

 Introduire le produit de rinçage jusqu’à remplir le distributeur (140 cl

environ). L’indicateur optique situé près du bouchon doit s’obscurcir
complètement. Ajouter à nouveau du produit de rinçage lorsque
l’indicateur optique devient clair ou lorsque le voyant du niveau de
produit de rinçage s’allume sur le bandeau frontal.

 Remettre le couvercle et le tourner en sens horaire.
 Nettoyer à l’aide d’un chiffon le produit de rinçage éventuellement

sorti car il pourrait produire de la mousse.

Le lave-vaisselle sort de l’usine avec le réglage moyen. Il est de toute
façon possible de régler le dosage en tournant le sélecteur se trouvant à
l’intérieur du doseur sur la position nécessaire : la dose sera
proportionnelle à la position du sélecteur.

 Pour accéder au réglage du doseur il est nécessaire de tourner le

bouchon d’¼ de tour dans le sens contraire des aiguilles d’une montre
et l’enlever.

 Tourner ensuite à l’aide d’un tournevis le sélecteur du dosage jusqu’à

la position désirée.

 Remettre le bouchon en le tournant en sens horaire.

 La dose de produit de rinçage devra être augmentée si la vaisselle

est opaque ou si elle présente des taches circulaires.

 Si la vaisselle est par contre collante ou si elle présente des rayures

blanchâtres, il faudra réduire la dose de produit de rinçage.

13

CHARGEMENT DU DÉTERGENT

14

Instructions pour l'utilisateur

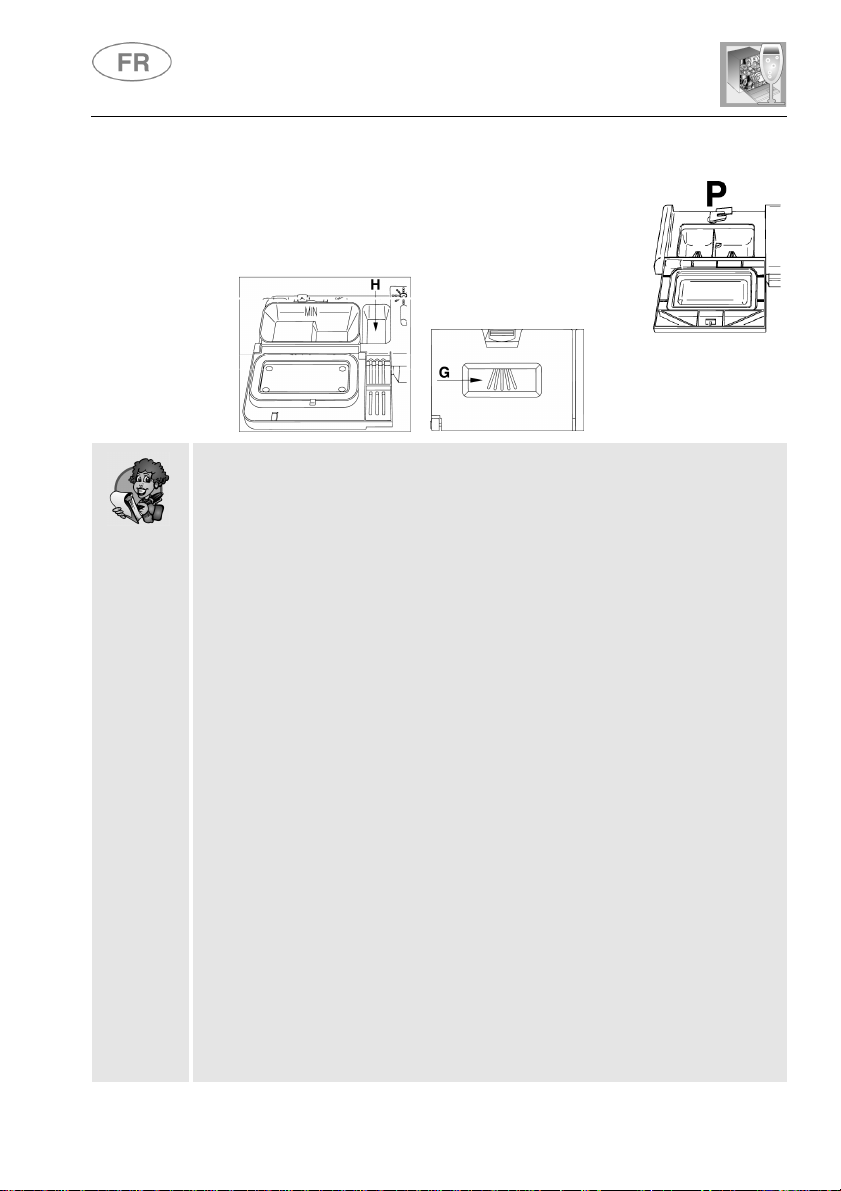

Pour ouvrir le couvercle du distributeur de détergent
appuyer légèrement sur la touche P. Introduire le
détergent et refermer soigneusement le couvercle.
Durant le lavage le couvercle du distributeur sera
ouvert automatiquement.

 Quand on sélectionne un programme avec prélavage chaud (lire le

tableau des programmes), introduire une quantité supplémentaire de
détergent dans le compartiment G/H (selon les modèles).

 N’utiliser que des détergents spécifiques pour lave-vaisselle. L’emploi

de détergents de bonne qualité est important pour obtenir d’excellents
résultats de lavage.

 Garder les emballages de détergent bien fermés en lieu sec, pour

empêcher la formation de grumeaux qui compromettraient les résultats
de lavage. Après leur ouverture, les produits ne doivent pas être gardés
trop longtemps car le détergent perd de son efficacité.

 Ne pas utiliser de produits détergents de vaisselle que l’on utilise pour

laver la vaisselle à la main car ils produisent beaucoup de mousse et
peuvent compromettre le fonctionnement du lave-vaisselle.

 Doser correctement la quantité de détergent car une quantité

insuffisante provoque une élimination incomplète de la saleté, tandis
qu’une quantité excessive n’augmente pas l’efficacité du lavage, mais
ne représente par contre qu’un gaspillage.

 Dans le commerce il existe des détergents liquides et en poudre qui se

différencient par leur composition chimique et peuvent contenir des

phosphates, ou bien en être dépourvus mais contenir des enzymes
naturels.

- Les détergents avec phosphates agissent plus sur les graisses et
sur les amides au-delà de 60°C.

- Les détergents enzymatiques exercent par contre leur force
nettoyante même à de basses températures (de 40 à 55°C) et sont
plus facilement biodégradables. Ces détergents permettent
d’atteindre, à de basses températures, les mêmes résultats de lavage
que l’on ne pourrait obtenir qu’avec des programmes à 65°C.

Pour la protection de l’environnement nous conseillons l’emploi de
détergents sans phosphates ni chlore.

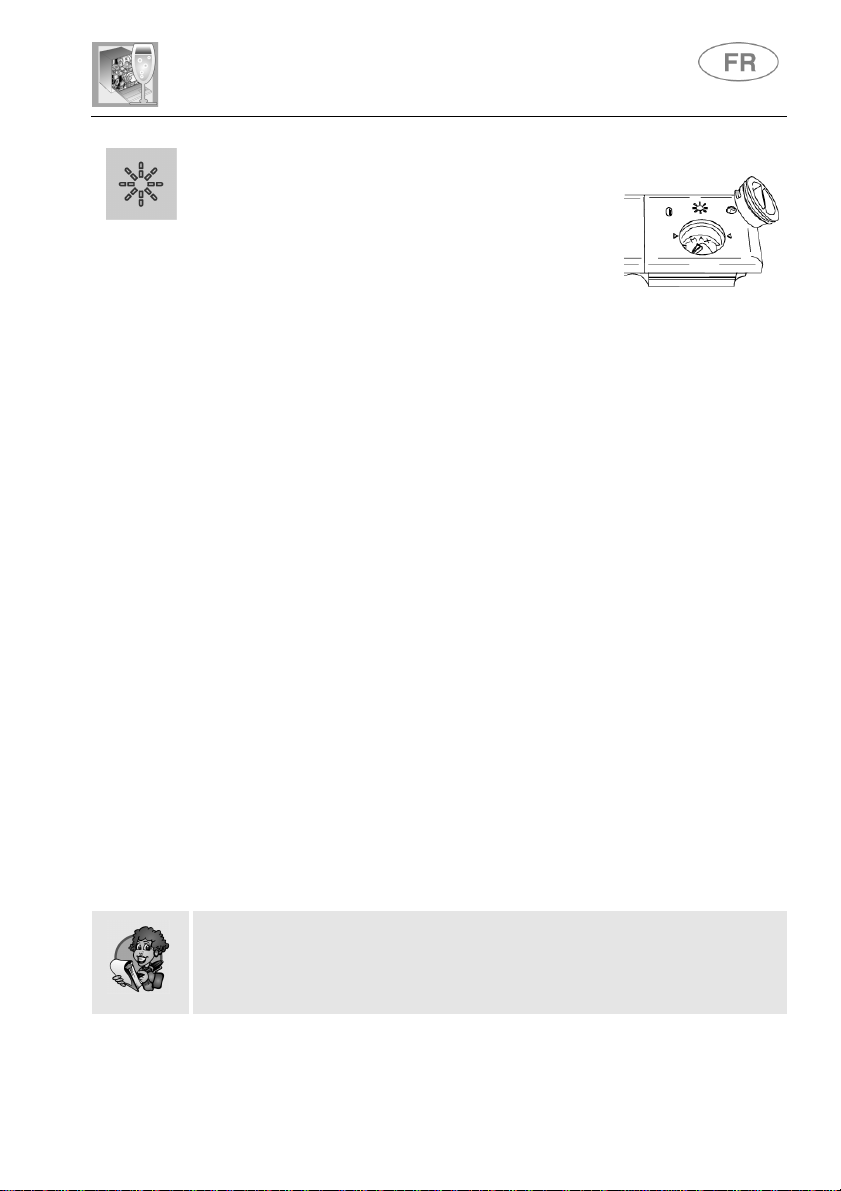

Instructions pour l'utilisateur

L’introduction de détergent, même liquide, dans le réservoir du
produit de rinçage endommagera le lave-vaisselle.

2.3 Avertissements et conseils généraux

Avant de procéder au premier lavage avec votre lave-vaisselle, il est
opportun de lire les conseils suivants concernant la nature de la vaisselle
à laver et de son placement dans les paniers.
Il n’existe généralement pas de limites quant au lavage de la vaisselle
d’usage domestique, mais dans certains cas il faudra tenir compte de ses
caractéristiques.

Avant de disposer la vaisselle dans les paniers, il est nécessaire :
 d’éliminer les restes de nourriture les plus gros, comme par exemple

les os ou les arêtes qui pourraient non seulement engorger le filtre,
mais endommager également la pompe de lavage ;

 faire tremper les casseroles ou les poêles qui présentent sur leur fond

des résidus de nourriture brûlée afin que ces derniers se détachent
plus facilement ; les placer ensuite dans le PANIER INFÉRIEUR.

Effectuer un prélavage de la vaisselle sous l’eau courante avant de la
charger dans les paniers représente un gaspillage inutile d’eau.

Une disposition correcte de la vaisselle assure de bons résultats de
lavage.

15

16

Instructions pour l'utilisateur

ATTENTION !

 S’assurer que la vaisselle soit bien bloquée, qu’elle ne puisse pas se

renverser et qu’elle n’entrave pas la rotation des bras de lavage durant
le fonctionnement;

 Ne pas introduire de petits objets dans les paniers ; en tombant, ils

pourraient bloquer les bras de lavage ou la pompe de lavage;

 Les récipients tels que les tasses, les bols, les verres et les casseroles

doivent toujours être disposés avec leur ouverture vers le bas et leur
cavité oblique pour permettre l’écoulement de l’eau;

 Ne pas disposer les articles de vaisselle les uns sur les autres ou de

sorte à ce qu’ils se couvrent réciproquement;

 Ne pas disposer les verres trop près les uns des autres car, en se

touchant, ils pourraient se casser ou il pourrait y rester des taches.

S’ASSURER que la vaisselle utilisée soit indiquée pour lavage en
lave-vaisselle.

Vaisselle ne pouvant être lavée dans un lave-vaisselle :

 Casseroles et vaisselle en bois : elles peuvent s’abîmer à cause

des températures de lavage élevées ;

 Objets d’artisanat : ils peuvent rarement être lavés dans un lave-

vaisselle. Les températures relativement élevées de l’eau et les
détergents utilisés peuvent les endommager ;

 Vaisselle en plastique : la vaisselle en plastique résistant à la

chaleur doit être lavée dans le panier supérieur ;

 Vaisselle et objets en cuivre, étain, zinc et laiton : elle tend à se

tacher ;

 Argenterie : la vaisselle en argent peut se tacher ;
 Verre et cristal : les objets en verre et en cristal peuvent

généralement être lavés dans un lave-vaisselle. Cependant, il existe
certains types de verre et de cristal qui deviennent opaques et qui
perdent leur transparence après de nombreux lavages ; pour ce type
de matériaux, nous conseillons de toujours utiliser le programme le
moins agressif du tableau des programmes ;

 Vaisselle avec des décorations : les objets décorés se trouvant

dans le commerce ont généralement une bonne résistance aux
lavages dans les lave-vaisselle, même s’il peut arriver que leurs
couleurs pâlissent après des lavages fréquents. En cas de doute sur
la résistance des couleurs, il est opportun de laver peu de pièces à
la fois pendant environ un mois.

Instructions pour l'utilisateur

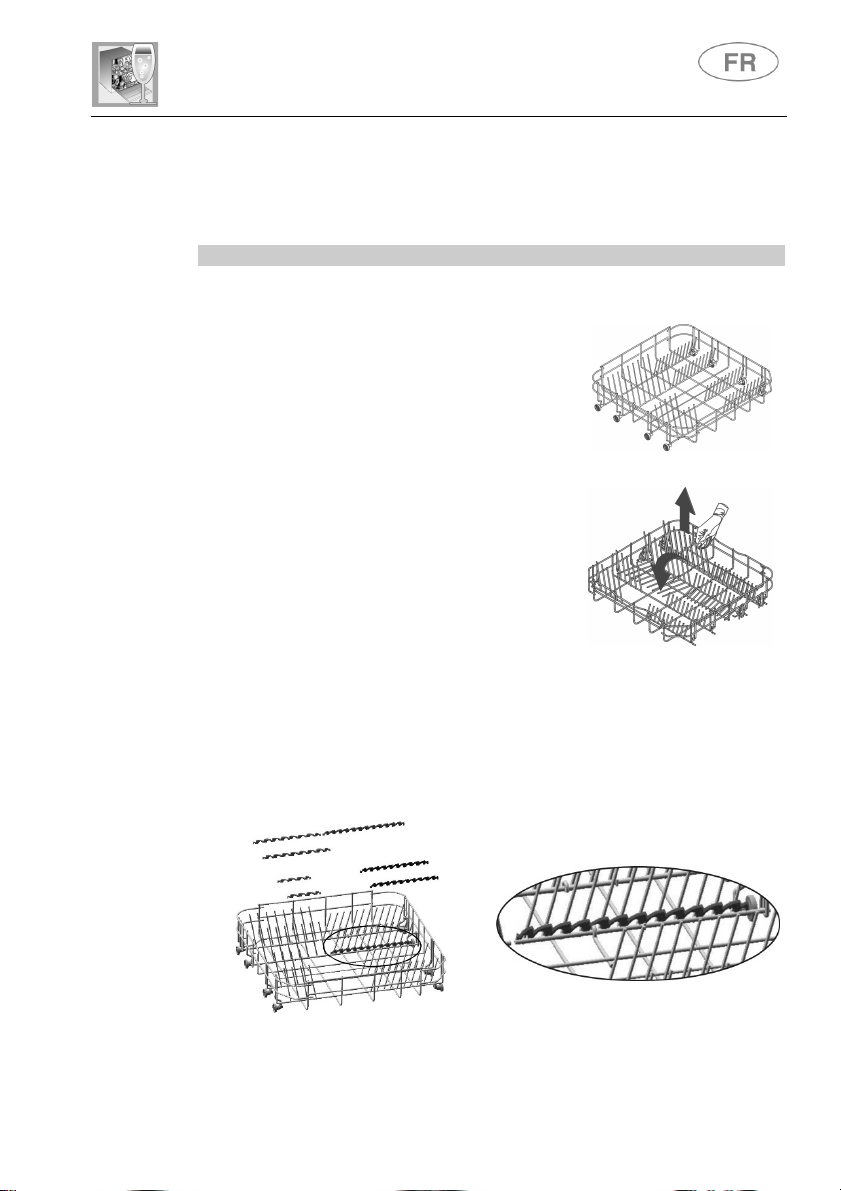

PANIER INFÉRIEUR

Le panier inférieur reçoit l’action du bras de lavage inférieur à l’intensité

SUPPORTS PANIER INFÉRIEUR

2.4 Utilisation des paniers

Capacité, y compris la vaisselle de service : 12 ou 13 couverts selon le
modèle (consulter l'étiquette-énergie).

maximale et devra donc contenir la vaisselle la plus "difficile"et la plus sale.
Toutes les combinaisons et variétés de charge

sont permises à condition que l’on prenne soin
de disposer la vaisselle, les casseroles et les
poêles de façon à ce que toutes les surfaces
soient exposées aux jets d’eau provenant du
bas.

Avec supports fixes

Pour exploiter au maximum l’espace dans le
panier lorsque l’on charge de la vaisselle de
grandes dimensions, certains modèles sont
dotés de supports basculants pour assiettes
en 2 ou 4 secteurs.

Avec supports basculants

Certains modèles sont équipés de supports du panier inférieur utiles pour
améliorer le séchage des assiettes. Les supports se trouvent dans le
sachet des accessoires, pour les utiliser, les enfiler dans les logements
prévus (voir figure).

17

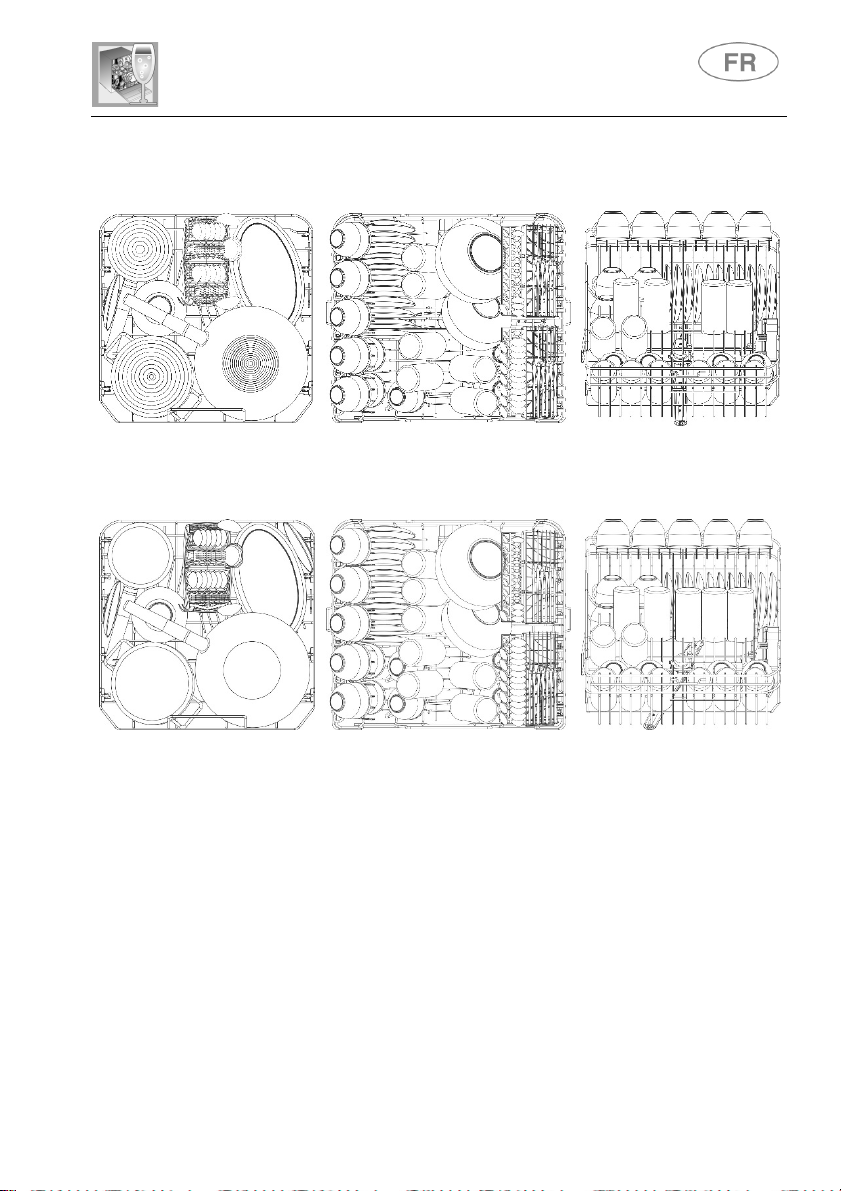

CHARGEMENT DU PANIER INFÉRIEUR

Exemples de chargement

:

PANIER SUPÉRIEUR

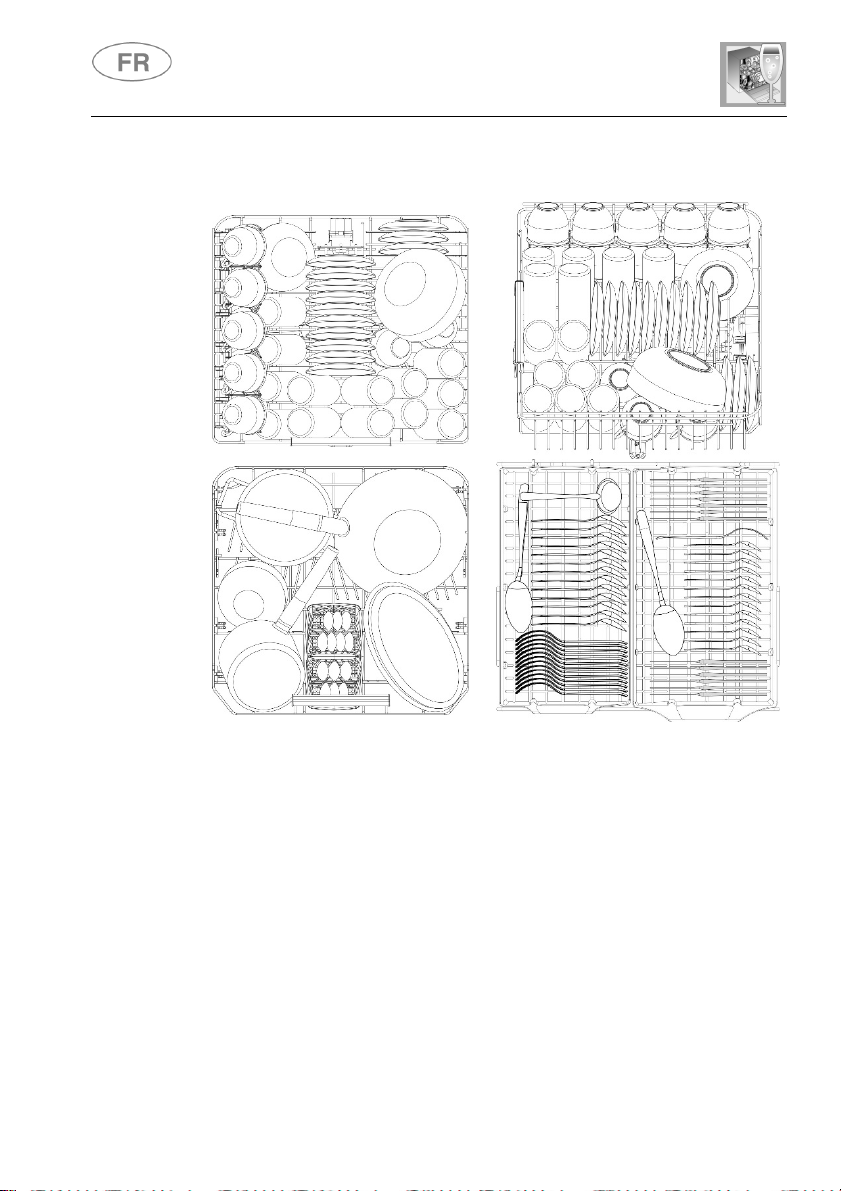

CHARGEMENT DU PANIER SUPÉRIEUR

Exemples de chargement

:

Instructions pour l'utilisateur

Disposer soigneusement et verticalement les assiettes plates, creuses, à
dessert et les plats. Les casseroles, les poêles et leurs couvercles
correspondants doivent être retournés vers le bas. Disposer les assiettes
creuses et celles à dessert en ayant toujours soin de laisser un espace
entre elles.

Il est conseillé de charger le panier supérieur avec de la petite vaisselle ou
de la vaisselle d’une grandeur moyenne, comme par exemple des verres,
des assiettes, des tasses à café ou à thé, des assiettes sans rebord et des
objets légers en plastique, mais résistant à la chaleur. Si le panier supérieur
est utilisé dans la position la plus basse, on pourra également y charger des
plats à condition que ces derniers soient peu sales.

Mettre les assiettes tournées vers l’avant ; les tasses et les récipients
creux seront placés avec l’ouverture tournée ves le bas. Le côté gauche
du panier pourra être chargé avec les tasses et les verres disposés sur
deux plans. Au centre on peut enfiler les assiettes et les assiettes à
dessert verticalement dans les supports prévus.

18

Instructions pour l'utilisateur

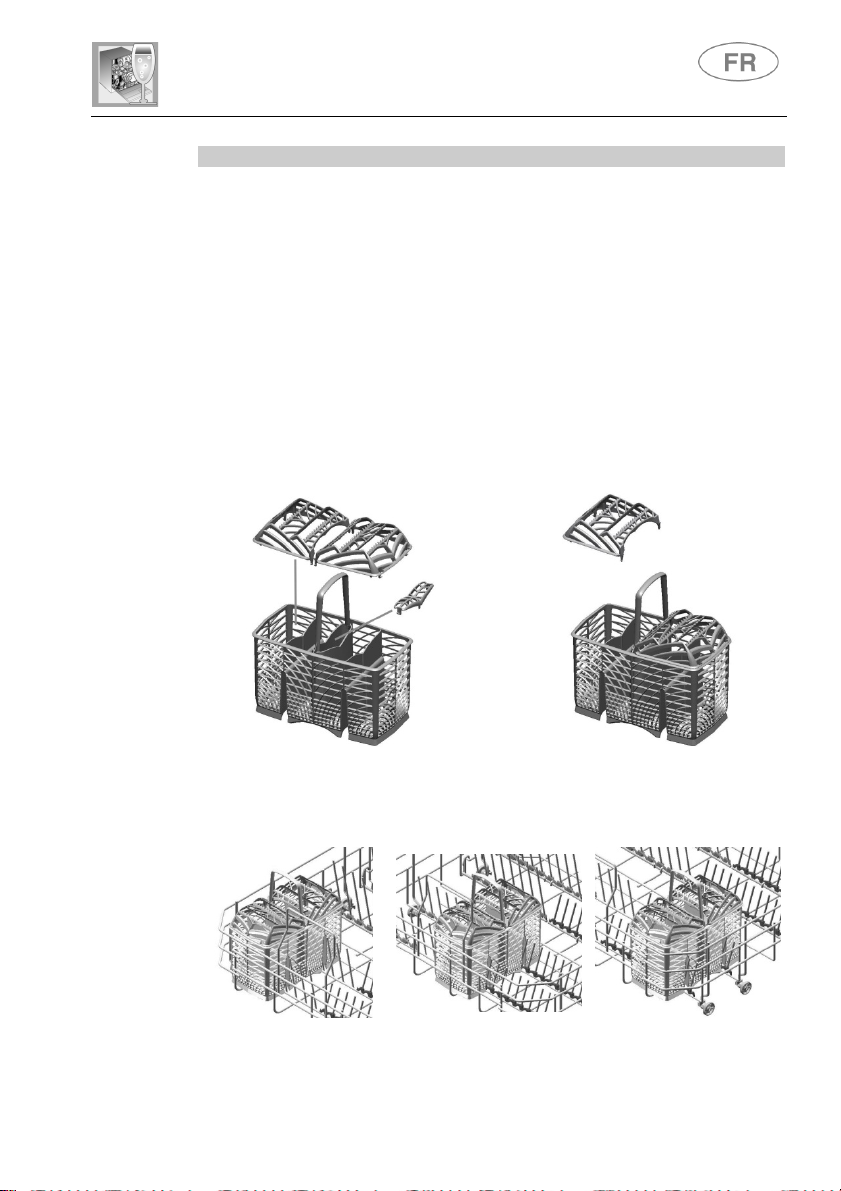

PANIER A COUVERTS

manche orienté vers le bas et en faisant particulièrement attention à ne

placé

Le panier à couverts est équipé de picots porte-couverts amovibles,
dans lesquels sont placés les couverts de manière à rester suffisamment
espacés pour permettre un passage optimal de l’eau. Les picots porte­couverts et le couvercle central se trouvent dans le sachet des

accessoires. Le couvercle central a uniquement une fonction de
protection.

Les picots peuvent être retirés et utilisés séparément.
Les couverts doivent être disposés dans le panier de façon homogène, le

pas se blesser avec la lame des couteaux. Il est destiné à contenir toute
sorte de couverts, à l’exception des couverts ayant une longueur telle
qu’elle interfère avec les bras de lavage supérieur. On peut disposer les
louches, les cuillères en bois et les couteaux de cuisine dans le panier
supérieur, en faisant attention à ce que la pointe des couteaux ne
dépasse pas du panier.

Le panier à couverts coulisse dans le sens transversal et peut être
à n’importe quel endroit permettant une utilisation optimale de l’espace
du panier inférieur.

19

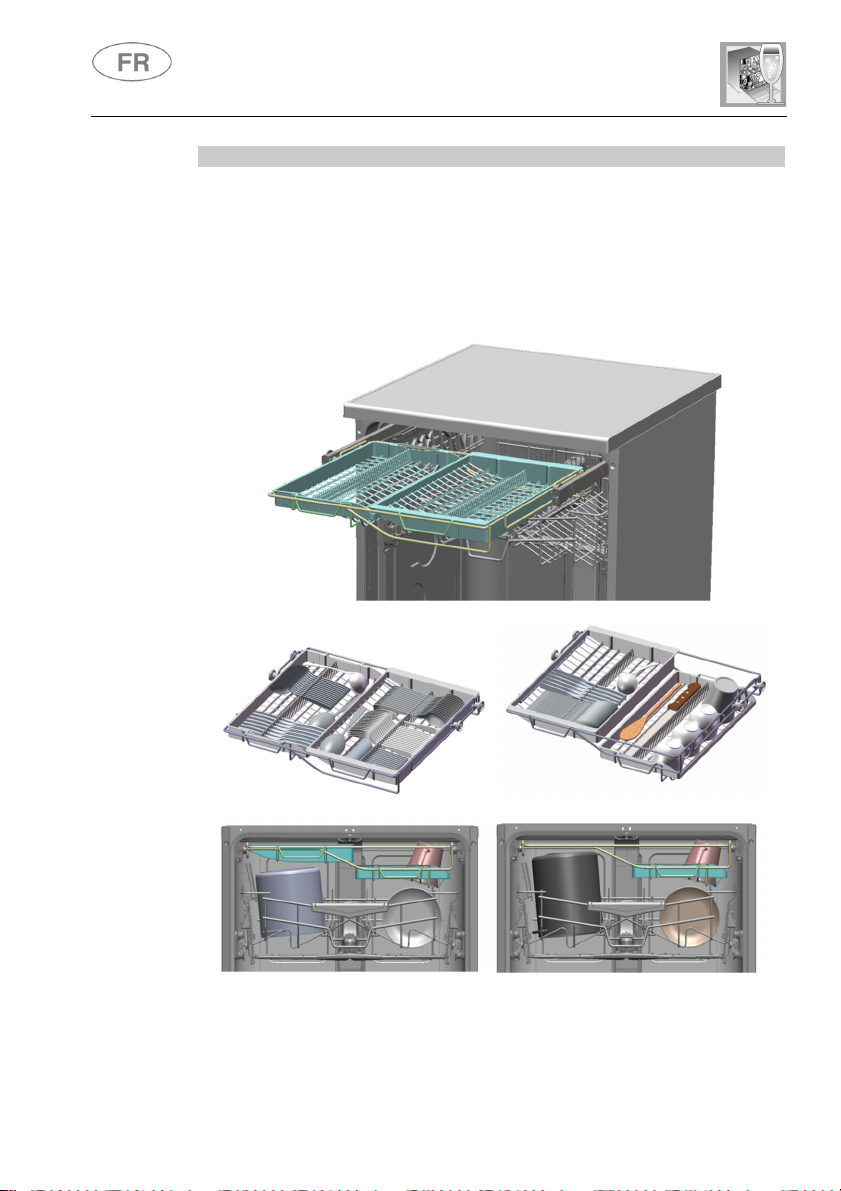

TIROIR SUPÉRIEUR FLEXIDUO (seulement sur certains modèles)

Instructions pour l'utilisateur

Il se compose de deux paniers indépendants coulissants et amovibles
pour faciliter le chargement/déchargement des éléments. Diverses types
de chargement et de configuration sont possibles. Dans le panier droit
réglé en position basse, il est par exemple possible de charger des
tasses à thé, alors que l’extraction du panier gauche o des deux paniers,
permet de placer de la vaisselle de grandes dimensions dans le panier
supérieur.

20

Instructions pour l'utilisateur

12 Couverts standards

Si le panier inféri

eur a des supports inclinables,

13

Couverts standards

Si le panier inféri

eur a des supports inclinables,

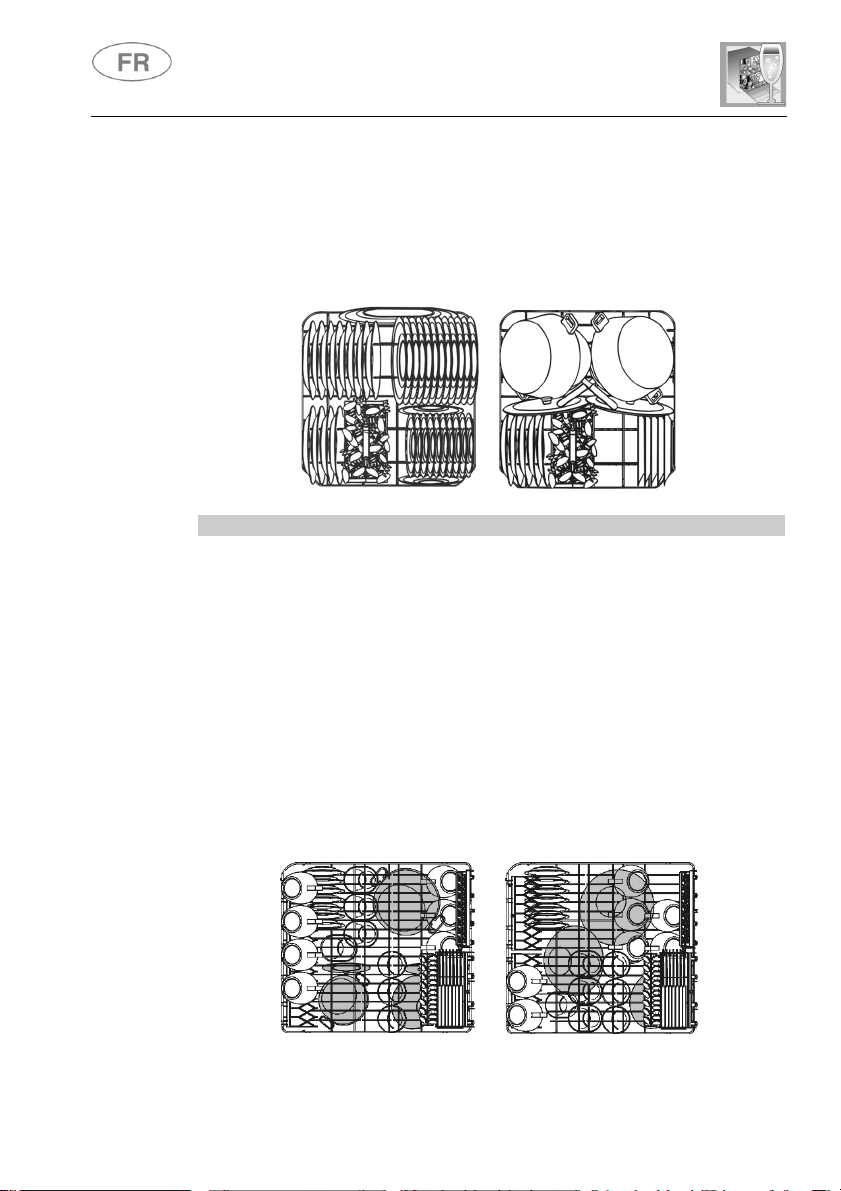

EXEMPLES DE CHARGEMENT POUR SALE INTENSIF

il est préférable de les baisser pour faciliter le chargement.

il est préférable de les baisser pour faciliter le chargement.

21

13 Couverts standards

Si le panier inféri

eur a des supports inclinables,

Instructions pour l'utilisateur

TIROIR SUPÉRIEUR FLEXIDUO (seulement sur certains modèles)

il est préférable de les baisser pour faciliter le chargement.

22

Instructions pour l'utilisateur

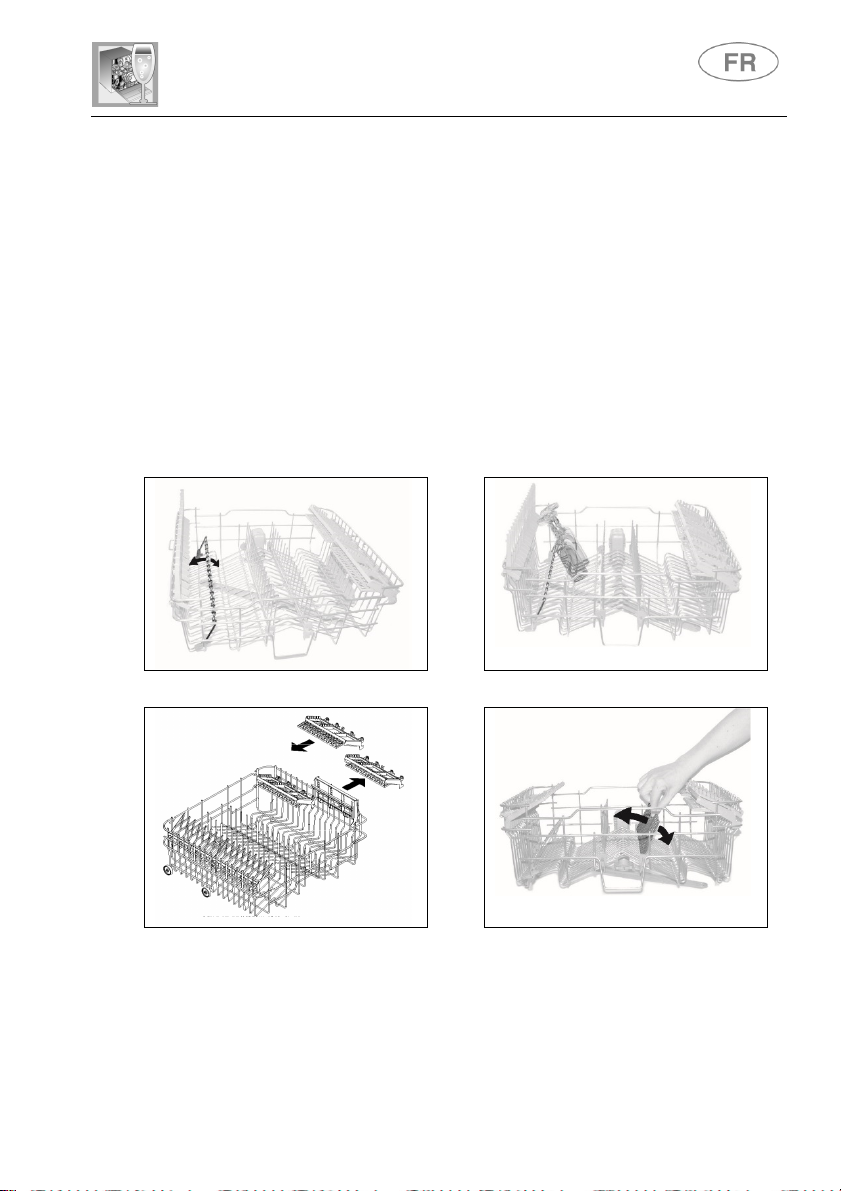

Selon les modèles, le panier peut être muni de certains accessoires ou de
tous les accessoires suivants :

- Supports pour tasses ou objets longs (louches, cuillères…), à
gauche, ils peuvent être relevés s’ils ne sont pas utilisés.

- Support pour verres à long pied (glass holder), à gauche ; pour
l’utiliser, le lever et le bloquer dans les crochets prévus.

- Grilles à couverts, à droite, pour les couteaux et les petites
cuillères ; pour la mise en place de ces dernières, extraire le
support coulissant. Les grilles peuvent être relevées si elles ne
sont pas utilisées.

- Supports centraux fixes ou mobiles. Les supports mobiles
peuvent être bloqués en position verticale, posés sur le fond du
panier s’ils ne sont pas utilisés, ou placés en position
intermédiaire, selon les exigences.

23

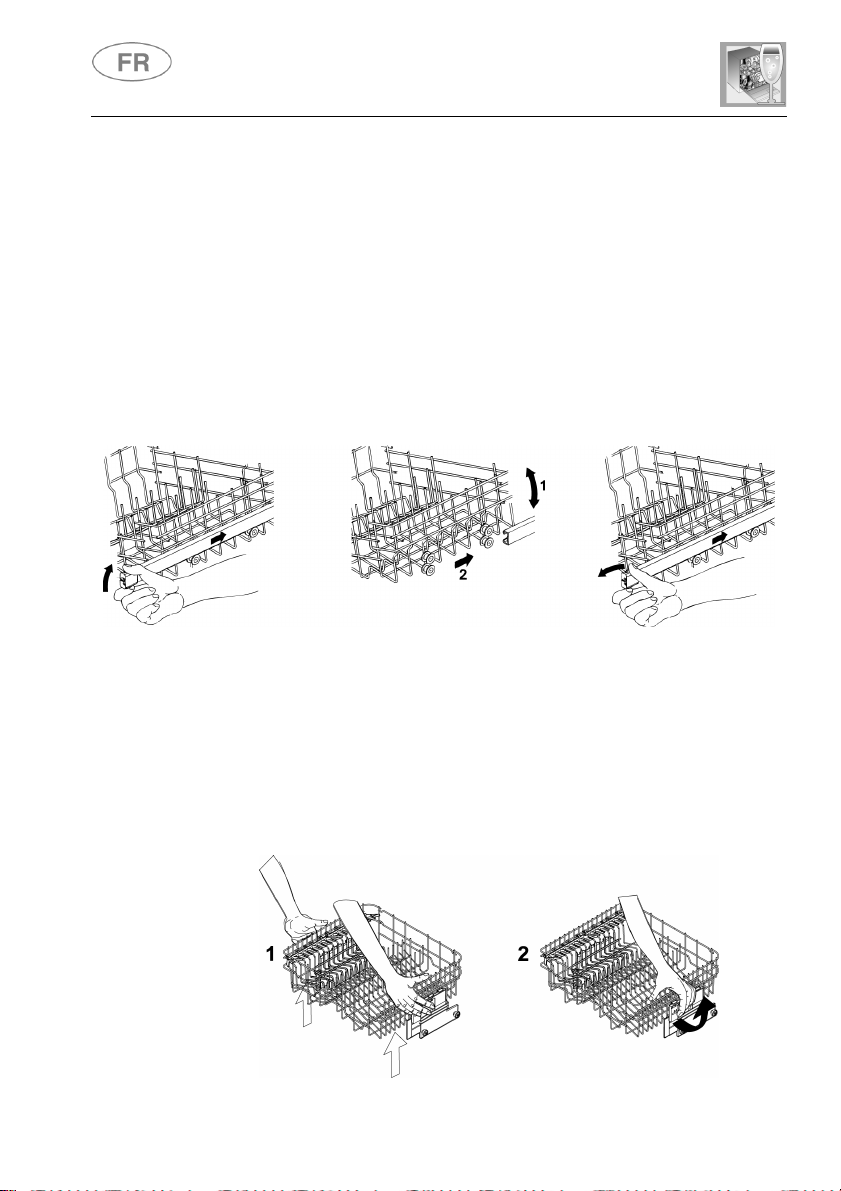

RÉGLAGE DU PANIER SUPÉRIEUR

Version A

: à extraction

deux

positions

Version B

:

trois positions

Instructions pour l'utilisateur

Le panier supérieur est réglable en hauteur pour permettre le
positionnement, dans le panier inférieur, d’assiettes ou de vaisselle de
grandes dimensions.
Le réglage peut être de type A ou B, selon le modèle de lave-vaisselle.

réglable sur

.

 Extraire les deux rails à glissière du panier ;
 Enlever les butées en les décrochant comme indiqué sur la figure ;
 Extraire le panier;
 Introduire les deux roues supérieures ou inférieures dans le rail selon

le réglage désiré;
 Repositionner les butées dans la position d’origine ;
Le côté gauche et le côté droit du panier doivent toujours être
positionnés à la même hauteur.

réglable sur

des deux côtés.
Les côtés du panier doivent toujours être positionnés à la même
hauteur.
 Lever le panier en le tirant par le bord supérieur (1), jusqu’au premier

ou second déclic selon la hauteur désirée.

 Baisser le panier après l’avoir débloqué, en tirant le levier de

déblocage (2).
Le réglage est également possible avec le panier chargé ; dans ce cas,
quand on le baisse il est préférable de le retenir avec une main pour éviter
des coups à la vaisselle.

24

Instructions pour l'utilisateur

Éviter l’emploi de détergents abrasifs ou acides.

NETTOYAGE DU FILTRE D’ARRIVÉE D’EAU

NETTOYAGE DES BRAS DE LAVAGE

ORBITAL

3. Nettoyage et entretien

Avant d’effectuer l’entretien de l’appareil, enlever la fiche ou
interrompre l’alimentation par le dispositif d’interruption omnipolaire.

3.1 Avertissements et conseils généraux

Les surfaces extérieures et la contre-porte du lave-vaisselle devront être
nettoyées à intervalles réguliers à l’aide d’un chiffon moelleux et humide ou
bien avec un détergent normal pour surfaces peintes. Les joints d’étanchéité
de la porte devront être nettoyés avec une éponge humide. Il est
périodiquement conseillé (une ou deux fois par an) de nettoyer la cuve et les
joints pour éliminer la saleté ayant pu se déposer en utilisant un chiffon
moelleux et de l’eau.

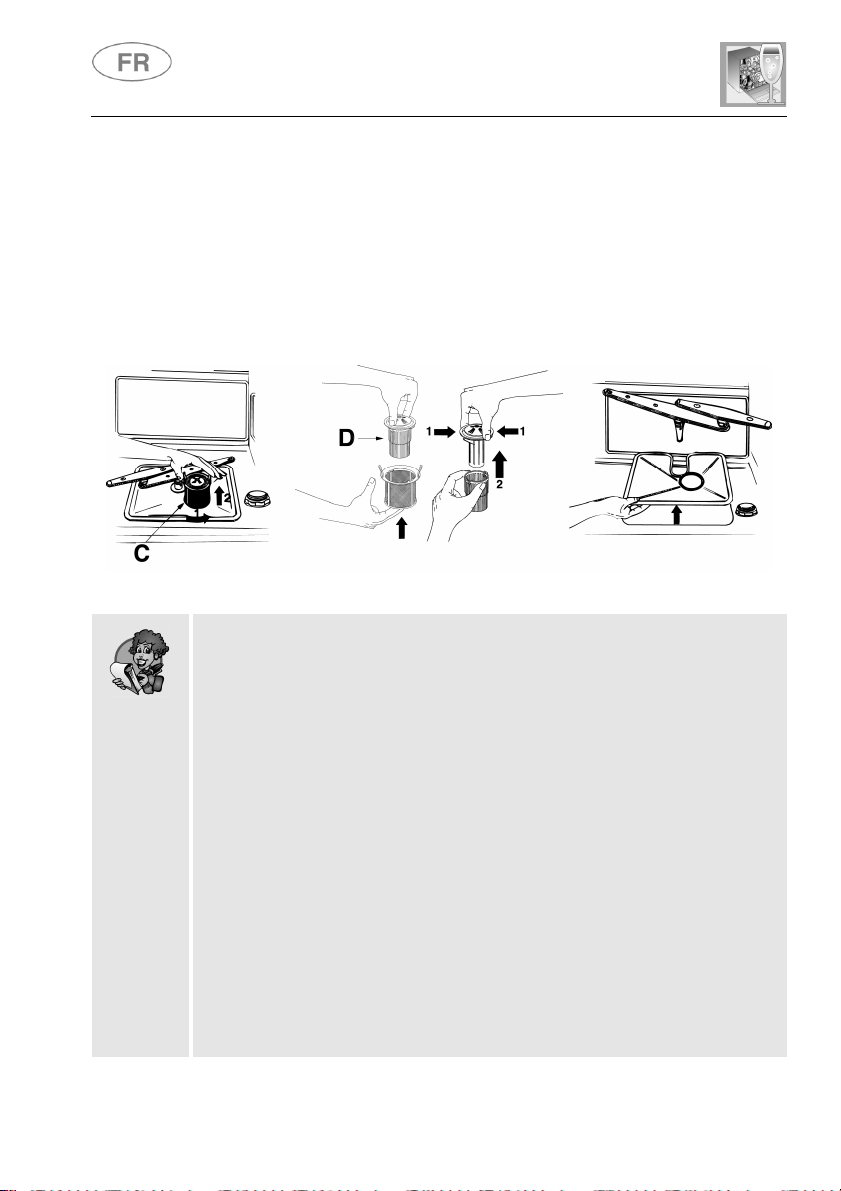

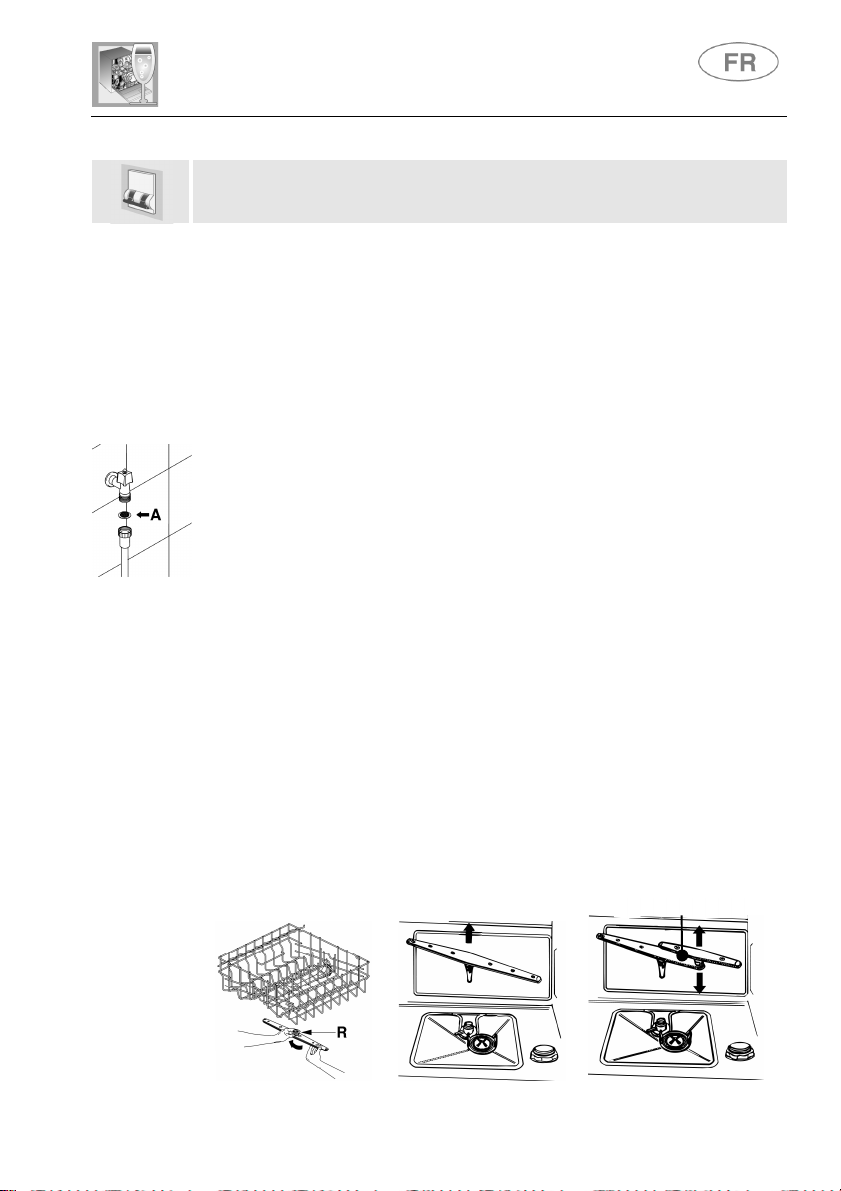

Le filtre d’arrivée d’eau A situé à la sortie du robinet a besoin d’être
périodiquement nettoyé. Après avoir fermé le robinet d’eau, dévisser
l’extrémité du tuyau d’arrivée d’eau, retirer le filtre A et le nettoyer délicatement
sous un jet d’eau courante. Réinsérer le filtre A dans son logement et revisser
soigneusement la bague du tuyau d’arrivée d’eau.

Les bras de lavage sont facilement démontables pour permettre le nettoyage
périodique des buses et prévenir des engorgements possibles. Les laver sous
un jet d’eau et les réintroduire soigneusement dans leurs logements, en
vérifiant que leur mouvement circulaire ne soit en aucun cas entravé.
 Pour enlever le bras de lavage supérieur il faut dévisser la bague de

fixation R.
 Pour enlever le bras de lavage inférieur il faut tout simplement le soulever

vers le haut, en tirant au milieu.
 Pour enlever le bras de lavage orbital il faut saisir le bras le plus long et

soulever le bras orbital vers le haut. Laver les bras sous un jet d’eau

courante et les réinsérer soigneusement dans leur logement. Après avoir

remonté les bras de lavage, vérifier qu'ils tournent librement. Dans

le cas contraire, vérifier s'ils ont été correctement montés.

25

NETTOYAGE DU GROUPE FILTRANT

Instructions pour l'utilisateur

 Il est opportun de contrôler périodiquement le microfiltre central C et,

s’il le faut, le nettoyer. Pour l’enlever, il faut saisir les languettes,

tourner dans le sens contraire des aiguilles d'une montre et soulever

vers le haut ;

 pousser par en bas le filtre central D pour l’extraire du microfiltre ;
 séparer les deux parties qui composent le filtre en plastique en

appuyant sur le corps du filtre dans la zone indiquée par les flèches;
 retirer le filtre central en le soulevant.

INSTRUCTIONS ET CONSEILS POUR UN BON ENTRETIEN :

 Les filtres doivent être nettoyés à l’eau courante avec une brosse

dure.

 Vérifier qu’il n’y ait pas de résidus alimentaires sur le filtre lorsque

vous enlevez celui-ci. Ces résidus, en tombant dans la vidange,

pourraient bloquer certains composants hydrauliques ou obstruer les

trous des bras d’aspersion.
 Il est indispensable de nettoyer les filtres attentivement et selon les

indications susmentionnées : le lave-vaisselle ne peut pas fonctionner

si les filtres sont engorgés.
 Remettre soigneusement les filtres dans leur logement afin d’éviter

d’endommager la pompe de lavage.

SI LE LAVE-VAISSELLE RESTE INUTILISÉ PENDANT LONGTEMPS :

 Effectuer le programme de trempage deux fois de suite.
 Débrancher la fiche de la prise de courant.
 Laisser la porte légèrement ouverte de sorte à empêcher la formation

de mauvaises odeurs à l’intérieur de la cuve de lavage.

 Remplir le doseur de produit pour le rinçage.
 Fermer le robinet de l’eau.

26

Instructions pour l'utilisateur

AVANT DE RÉUTILISER LE LAVE-VAISSELLE APRÈS UN ARRÊT
PROLONGÉ :

 Contrôler qu’il n’y ait pas de dépôts de boue ou de rouille à

l’intérieur de la tuyauterie ; si tel est le cas, laisser couler l’eau du

robinet d’alimentation pendant quelques minutes.

 Rebrancher la fiche dans la prise de courant.
 Raccorder le tuyau flexible d’alimentation d’eau et rouvrir le

robinet.

ÉLIMINATION DE PETITS INCONVÉNIENTS

Dans certains cas, il est possible d’éliminer personnellement d’éventuels
inconvénients avec l’aide des instructions suivantes :

Si le programme ne démarre pas, vérifier que :

 Le lave-vaisselle soit branché au réseau électrique;
 La distribution d’énergie électrique n’ait pas été interrompue;
 Le robinet de l’eau soit ouvert;
 La porte du lave-vaisselle ait été correctement fermée.

Si de l’eau stagne dans le lave-vaisselle, vérifier que :

 le tuyau d’évacuation ne soit pas plié ;
 le siphon de vidange ne soit pas bouché ;
 les filtres du lave-vaisselle ne soient pas engorgés.

Si la vaisselle n’est pas propre, vérifier que :

 le détergent ait été introduit en quantité suffisante ;
 il y ait du sel régénérant dans le réservoir spécifique ;
 la vaisselle ait été disposée correctement ;
 le programme sélectionné soit approprié au type et au degré de saleté

de la vaisselle ;
 tous les filtres soient propres et correctement insérés dans leurs

logements ;
 les orifices de sortie de l’eau des bras de lavage ne soient pas

bouchés ;
 aucun objet n’ait bloqué la rotation des bras de lavage.

27

28

Instructions pour l'utilisateur

Si la vaisselle ne sèche pas ou reste opaque, vérifier que :

 il y ait du produit de rinçage dans le distributeur spécifique ;
 le réglage de la distribution de ce produit soit correct ;
 le détergent utilisé soit d’une bonne qualité et qu’il n’ait pas perdu ses

caractéristiques (par exemple à cause d’une conservation avec

l’emballage ouvert).

Si la vaisselle présente des rayures, des taches…vérifier que :

 le réglage du dosage du produit de rinçage ne soit pas excessif.

Si des traces de rouille sont visibles dans la cuve :

 la cuve est en acier inox résistant à la corrosion et donc d’éventuelles

taches de rouille sont dues à des éléments externes (traces de rouille

provenant de conduites de l’eau, de casseroles, de couverts, etc.).

Pour éliminer ces taches il existe dans le commerce des produits

spécifiques.
 Vérifier que les justes doses de détergent soient utilisées. Certains

détergents peuvent être plus corrosifs que d’autres.
 Vérifier que le bouchon du réservoir du sel soit bien fermé et que le

réglage de l’installation de l’adoucisseur d’eau soit correct.

Si, après l’application des instructions susmentionnées, les anomalies de
fonctionnement devaient persister, il faudra contacter le centre
d’assistance technique autorisé le plus proche.

ATTENTION : les interventions effectuées sur l’appareil par un
personnel non autorisé ne sont pas couvertes par la garantie et sont
donc à la charge de l’usager.

Instructions pour l'utilisateur

ANOMALIE

DESCRIPTION

Problème acquastop

Niveau

de sécurité

Anomalie chauffage de l’eau

Anomalie relevé de la température de l’eau.

Anomalie arrivée de l’eau

Anomalie évacuation de

l’eau

4. Guide de dépannage

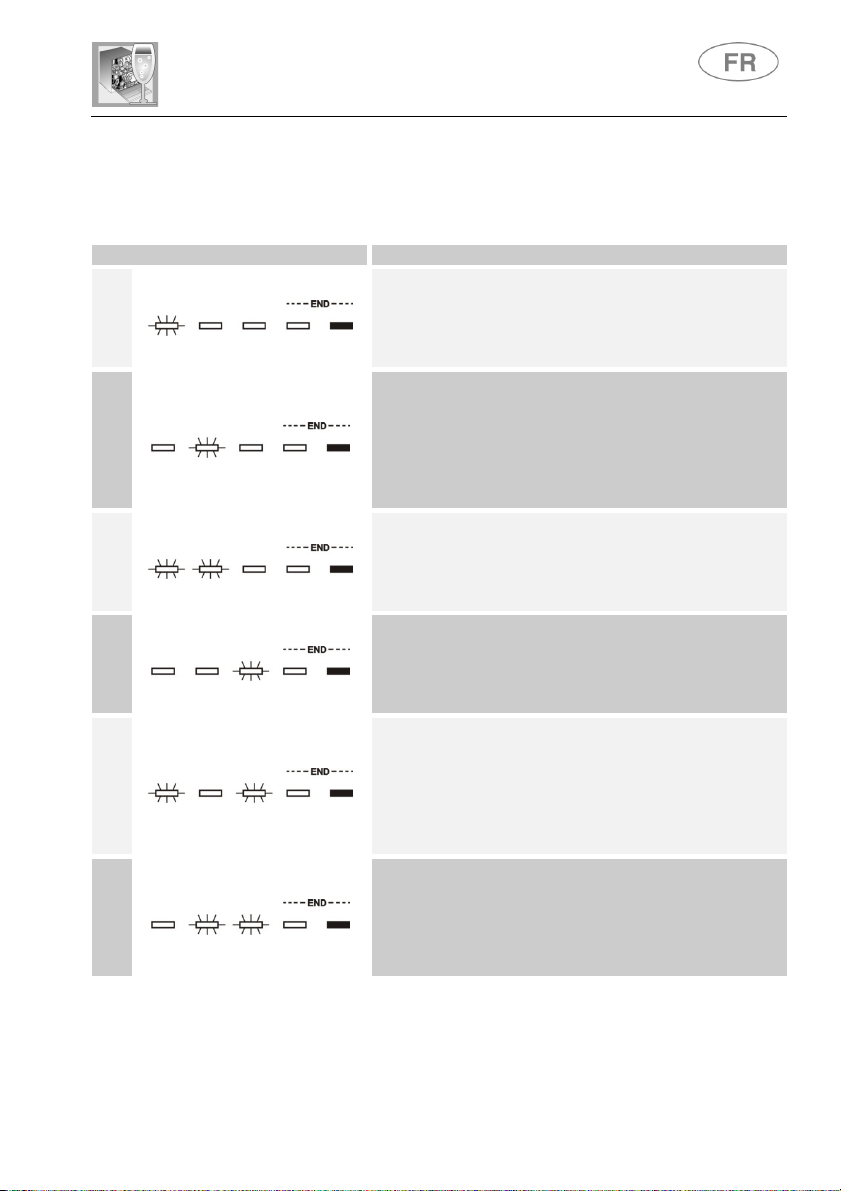

Le lave-vaisselle est doté d’un système d’autodiagnostic à même de

E1

E2

E3

E4

relever et de signaler une série prédéfinie de pannes possibles.

Intervention du système anti-débordement (seulement
pour les modèles qui en sont équipés). Interviention
en cas de fuites d’eau. S’adresser au service après­vente.

Intervention du système qui limite le niveau d’eau dans
le lave-vaisselle. Interrompre le programme en cours,
éteindre le lave-vaisselle. Allumer, programmer de
nouveau le lave-vaisselle et faire partir le cycle de
lavage. Si le problème persiste, s’adresser au service
après-vente.

Le chauffage de l’eau n’est pas effectué ou est
effectué d’une façon anomale. Effectuer de nouveau
le programme de lavage ; si le problème persiste,
s’adresser au service après-vente.

Interrompre le programme en cours, éteindre le lave­vaisselle. Allumer, programmer de nouveau le lave­vaisselle et faire partir le cycle de lavage. Si le
problème persiste, s’adresser au service après-vente.

E5

E6

L’arrivée de l’eau dans le lave-vaisselle ne se fait pas
ou se fait d’une façon anomale. Vérifier si les
raccordements hydrauliques sont corrects, si le
robinet d’entrée de l’eau est ouvert et si le filtre n’est
pas obstrué. Si le problème persiste, s’adresser au
service après-vente.

L’évacuation de l’eau ne se fait pas ou se fait d’une
façon anomale. Vérifier que le tuyau d’évacuation ne
soit pas plié ou écrasé et que le siphon ou les filtres
ne soient pas obstrués. Si le problème persiste,
s’adresser au service après-vente.

29

ANOMALIE

DESCRIPTION

Anomalie petite turbine

(seulement pour les

Anomalie système de lavage alterné.

Anomalie système d’arrivée de l’eau.

Instructions pour l'utilisateur

modèles qui en sont équipés)
La quantité d’eau chargée n’est pas mesurée de façon

E7

E8

précise. Interrompre le programme en cours, éteindre
le lave-vaisselle. Allumer, programmer de nouveau le
lave-vaisselle et faire partir le cycle de lavage. Si le
problème persiste, s’adresser au service après-vente.

Interrompre le programme en cours, éteindre le lave­vaisselle. Allumer, programmer de nouveau le lave­vaisselle et faire partir le cycle de lavage. Si le
problème persiste, s’adresser au service après-vente.

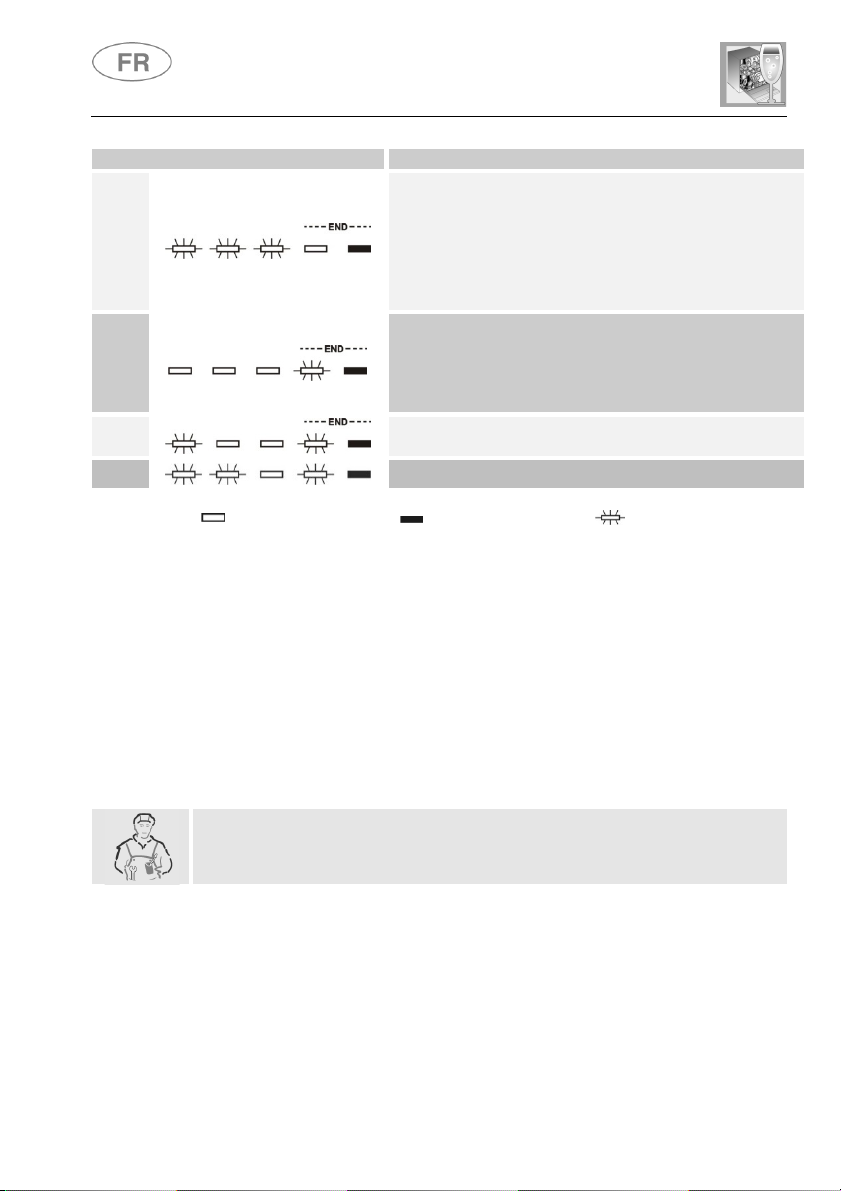

E9

E11

S’adresser au service après-vente.
Motopompe de lavage ne fonctionne pas

Voyant éteint

Voyant allumé

Voyant clignotant

Si une situation d'alarme se produit, la machine interrompt le programme de
lavage.

 Les alarmes E1, E2, E3, E4, E8, E9 provoquent la conclusion immédiate

du programme en cours.

 Les alarmes E5, E6 interrompent le programme en cours et lorsque la

cause est résolue le programme reprend.

 L’alarme E7 est visualisé à la fin du cycle qui termine étant donné que le

fonctionnement du lave-vaisselle n’est pas compromis.

 E11 : S’adresser au service après-vente.

Pour mettre à “zéro” une alarme, il faut:

 ouvrir et fermer la porte; ou bien, éteindre et rallumer la machine. Il est

maintenant possible de reprogrammer le lave-vaisselle.

Si l’anomalie persiste, se mettre en contact avec le service assistance
agréé.

30
