NOTICE D’UTILISATION
LAVE-VAISSELLE
Index
1. Avertissements concernant la sécurité et l’utilisation____________ 48
2. Installation et pose _____________________________________ 50
2.1 Raccordement au réseau de distribution d'eau____________________________________ 50
2.2 Alimentation électrique ______________________________________________________ 51
3. Description des commandes______________________________ 52
3.1 Le bandeau de commandes frontal _____________________________________________ 52
3.2 L’afficheur d’informations_____________________________________________________ 52
3.3 Programmes de lavage ______________________________________________________ 54
4. Instructions pour l’utilisation ______________________________ 57
4.1 Utilisation de l’adoucisseur d’eau ______________________________________________ 57
4.2 Utilisation du distributeur du produit de lavage et de rinçage _________________________ 58
4.3 Avertissements et conseils généraux ___________________________________________ 60
4.4 Utilisation des paniers _______________________________________________________ 61
5. Nettoyage et entretien __________________________________ 64
5.1 Avertissements et conseils généraux ___________________________________________ 64
6. Guide de dépannage ___________________________________ 67
Nous vous remercions d’avoir choisi notre produit.
Nous vous conseillons de lire attentivement toutes les instructions que contient ce manuel afin de
connaître les conditions les plus appropriées à une utilisation correcte et sûre de votre lave-vaisselle.
Chaque paragraphe est proposé de sorte que vous puissiez connaître pas à pas toutes les fonctions
de l’appareil, les textes sont facilement compréhensibles et illustrés par des images détaillées.
On y donne des conseils utiles pour l’utilisation de paniers, bras de lavage, distributeurs, filtres,
programmes de lavage et pour la configuration correcte des commandes.
Les conseils de nettoyage qui y sont indiqués vous permettront de maintenir inaltérées dans le
temps les performances de votre lave-vaisselle.
Ce manuel, d’une consultation facile, vous permettra de satisfaire toutes les questions que vous
pourrez vous poser quant à l’utilisation de votre nouveau lave-vaisselle.
INSTRUCTIONS POUR L’INSTALLATEUR : elles sont destinées au
effectuer l’installation, la mise en service et l’essai de l’appareil.
INSTRUCTIONS POUR L’UTILISATEUR : elles indiquent les conseils d’utilisation, la description des
commandes et les correctes opérations de nettoyage et d’entretien de l’appareil.
technicien qualifié
qui doit
47
Avertissements
À
É
1. Avertissements concernant la sécurité et
l’utilisation
CE MANUEL EST PARTIE INTÉGRANTE DE L’APPAREIL: IL FAUT TOUJOURS LE CONSERVER INTACT PRÈS DE
L’APPAREIL. AVANT L’UTILISATION, NOUS CONSEILLONS UNE LECTURE ATTENTIVE DE TOUTES LES
INDICATIONS QUE CONTIENT CE MANUEL. L’INSTALLATION DEVRA ÊTRE EFFECTUÉE PAR UN PERSONNEL
QUALIFIÉ ET CONFORMÉMENT AUX NORMES EN VIGUEUR. CET APPAREIL EST PRÉVU POUR UNE UTILISATION
DE TYPE DOMESTIQUE ET RÉPOND AUX
VIGUEUR, Y COMPRIS LA PRÉVENTION ET L’ÉLIMINATION DES BROUILLAGES. L’APPAREIL EST CONSTRUIT
POUR EXERCER LA FONCTION SUIVANTE:
CONSIDÉRER COMME ÉTANT IMPROPRE.
EMPLOIS DIFFÉRENTS DE CEUX ÉTANT INDIQUÉS.
LA PLAQUE D’IDENTIFICATION, AVEC LES DONNÉES TECHNIQUES, LE NUMÉRO MATRICULE ET LE MARQUAGE
EST VISIBLEMENT POSITIONNÉE SUR LE BORD INTERNE DE LA PORTE.
LA PORTE NE DOIT JAMAIS ÊTRE RETIRÉE.
DIRECTIVES 72/23 CEE, 89/336 (Y COMPRIS 92/31)
LAVAGE ET SÉCHAGE DE LA VAISSELLE
LE CONSTRUCTEUR D
CLINE TOUTE RESPONSABILITÉ POUR DES
LA PLAQUE SUR LE BORD INTERNE DE
ACTUELLEMENT EN
; TOUT AUTRE EMPLOI EST
NE PAS LAISSER LES RÉSIDUS DE L’EMBALLAGE SANS SURVEILLANCE DANS L’HABITATION. SÉPARER LES
DIFFÉRENTS MATÉRIAUX DE DÉCHET PROVENANT DE L’EMBALLAGE ET LES REMETTRE AU CENTRE DE
COLLECTE SÉLECTIVE LE PLUS PROCHE.
LA CONNEXION À LA TERRE EST OBLIGATOIRE CONFORMÉMENT AUX MODALITÉS PRÉVUES PAR LES NORMES
DE SÉCURITÉ DE L’INSTALLATION ÉLECTRIQUE.
LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ POUR D’ÉVENTUELS DOMMAGES À DES PERSONNES
OU CHOSES DUS AU DÉFAUT DE CONNEXION OU À UNE CONNEXION DÉFECTUEUSE À LA TERRE.
SI L’APPAREIL N’EST PAS BRANCHÉ À L’AIDE D’UNE FICHE, IL FAUT PRÉVOIR UN DISPOSITIF DE SÉPARATION
OMNIPOLAIRE AVEC UNE OUVERTURE DE 3 MM AU MOINS POUR LE CONTACT.
LA FICHE À BRANCHER AU CORDON D’ALIMENTATION ET LA PRISE CORRESPONDANTE DEVRONT ÊTRE DU
MÊME TYPE ET CONFORMES AUX NORMES EN VIGUEUR. VÉRIFIER QUE LES VALEURS DE TENSION ET DE
FRÉQUENCE DE RÉSEAU CORRESPONDENT À CELLES QUI SONT INDIQUÉES SUR LA PLAQUE
D’IDENTIFICATION. ÉVITER L’UTILISATION D’ADAPTATEURS OU DE DÉRIVATEURS.
NE JAMAIS DÉBRANCHER LA FICHE EN TIRANT SUR LE CORDON D’ALIMENTATION.
• APRÈS L’INSTALLATION LA FICHE DOIT RESTER ACCESSIBLE.
• SI LE CORDON D’ALIMENTATION EST ENDOMMAGÉ, IL FAUT LE FAIRE REMPLACER PAR UN TECHNICIEN
QU AL IF IÉ.
SI L’APPAREIL EST INSTALLÉ SUR DES SOLS RECOUVERTS DE MOQUETTE, IL FAUT FAIRE ATTENTION À CE
QUE LES OUVERTURES DANS LA PARTIE INFÉRIEURE NE SOIENT PAS OBSTRUÉES.
APRÈS CHAQUE UTILISATION, ÉTEINDRE LE LAVE-VAISSELLE POUR ÉVITER UNE DISPERSION D’ÉNERGIE
ÉLECTRIQUE.
UNE FOIS MIS HORS SERVICE, L’APPAREIL DOIT ÊTRE RENDU INUTILISABLE. COUPER LE CORDON
D’ALIMENTATION APRÈS AVOIR DÉBRANCHÉ LA FICHE DE LA PRISE DE COURANT. RENDRE INOFFENSIVES LES
PARTIES POUVANT ÊTRE DANGEREUSES POUR LES ENFANTS (SERRURES, PORTES, ETC.). L’APPAREIL DEVRA
ÊTRE ENSUITE REMIS À UN CENTRE DE COLLECTE SÉLECTIVE DES DÉCHETS.
EN CAS D’ANOMALIE DE FONCTIONNEMENT, DÉBRANCHER LE LAVE-VAISSELLE DU RÉSEAU ÉLECTRIQUE ET
FERMER LE ROBINET DE L’EAU. CONTACTER ENSUITE UN TECHNIQUE QUALIFIÉ.
48
Avertissements
É
É
NE PAS UTILISER D’APPAREILS ENDOMMAGÉS PAR LE TRANSPORT ! EN CAS DE DOUTE, CONSULTER VOTRE
REVENDEUR.
L’APPAREIL DOIT ÊTRE INSTALLÉ ET BRANCHÉ SELON LES INSTRUCTIONS FOURNIES PAR LE CONSTRUCTEUR
OU PAR UN PERSONNEL QUALIFIÉ.
L’APPAREIL EST CONÇU POUR ÊTRE UTILISÉ PAR DES PERSONNES ADULTES.
ENFANTS DE S’Y EN APPROCHER OU D’EN FAIRE UN OBJET DE JEU. ÉLOIGNER LES ENFANTS DES
DÉTERGENTS ET DE LA PORTE DE LAVAGE OUVERTE. LES MATÉRIAUX COMPOSANT L’EMBALLAGE (SACHETS
EN PLASTIQUE, POLYSTYRÈNE, PROFILÉS MÉTALLIQUES, ETC.) NE DOIVENT PAS ÊTRE LAISSÉS À LA PORTÉE
DES ENFANTS. ÉLOIGNER LES ENFANTS DU LAVE-VAISSELLE OUVERT ; IL POURRAIT Y AVOIR DANS
L’APPAREIL DES RÉSIDUS DE DÉTERGENT POUVANT CAUSER DES DÉGÂTS IRRÉPARABLES AUX YEUX, À LA
BOUCHE ET À LA GORGE, PROVOQUANT ÉGALEMENT LA MORT PAR ÉTOUFFEMENT.
NE PAS INTRODUIRE DE SOLVANTS COMME L’ALCOOL OU LA TÉRÉBENTHINE QUI POURRAIENT PROVOQUER
L’EXPLOSION.
NE PAS INTRODUIRE DE LA VAISSELLE TACHÉE DE CENDRES, DE CIRE OU DE VERNIS.
S'APPUYER OU S'ASSEOIR SUR LA PORTE OUVERTE DU LAVE-VAISSELLE PEUT EN CAUSER LE
RENVERSEMENT, D'OÙ DANGER POUR LES PERSONNES.
ÉVITER DE LA FAÇON LA PLUS ABSOLUE QU’IL SOIT DE TOUCHER LA RÉSISTANCE DE SUITE APRÈS LA FIN
D’UN PROGRAMME DE LAVAGE.
PENDANT L'UTILISATION DU LAVE-VAISSELLE, IL POURRAIT Y AVOIR UN LÉGER NOIRCISSEMENT DE LA
RÉSISTANCE, MÊME LOCALISÉ. CE FAIT EST NORMAL CAR IL DÉPEND DES MODES DE FONCTIONNEMENT ET
NE PORTE PAS PRÉJUDICE À LA FONCTIONNALITÉ DE L'APPAREIL.
NE PAS BOIRE L’EAU RÉSIDUELLE ÉVENTUELLEMENT PRÉSENTE DANS LA VAISSELLE OU DANS LE LAVEVAISSELLE À LA FIN DU PROGRAMME DE LAVAGE ET AVANT LE SÉCHAGE.
NE PAS PERMETTRE AUX
LES COUTEAUX ET LES AUTRES USTENSILES DE CUISINE AYANT DES POINTES TRANCHANTES DOIVENT ETRE
PLACES DANS LE PANIER AVEC LES POINTES TOURNEES VERS LE BAS OU EN POSITION HORIZONTALE DANS
LE PANIER SUPERIEUR, EN FAISANT ATTENTION DE NE PAS SE BLESSER ET QU’ILS NE DEPASSENT PAS DU
PANIER.
MODÈLES DOTÉS D’ACQUASTOP
ACQUASTOP EST UN DISPOSITIF QUI EMPÊCHE LE DÉBORDEMENT EN CAS DE FUITES D’EAU. APRÈS
L’INTERVENTION D'ACQUASTOP, IL FAUT CONTACTER UN TECHNICIEN QUALIFIÉ AFIN DE TROUVER ET DE
RÉPARER LA PANNE. DANS LES MODÈLES DOTÉS D’ACQUASTOP LE TUYAU D’ALIMENTATION EN EAU
CONTIENT UNE ÉLECTROVALVE.
DANS L’EAU.
HYDRIQUE ET ÉLECTRIQUE.
DE SUITE APRÈS L’INSTALLATION, EFFECTUER UN BREF ESSAI DE L’APPAREIL EN SUIVANT LES INSTRUCTIONS
INDIQUÉES AUX PAGES SUIVANTES. EN CAS DE DÉFAUT DE FONCTIONNEMENT, DÉBRANCHER L’APPAREIL DU
RÉSEAU ÉLECTRIQUE ET CONTACTER LE CENTRE D’ASSISTANCE TECHNIQUE LE PLUS PROCHE.
NE PAS ESSAYER DE RÉPARER L’APPAREIL.
LE LAVE-VAISSELLE RÉPOND À TOUTES LES CONDITIONS IMPOSÉES PAR LES NORMES DE SÉCURITÉ EN
VIGUEUR ET RELATIVES AUX APPAREILLAGES ÉLECTRIQUES. D’ÉVENTUELS CONTRÔLES TECHNIQUE NE
DEVRONT ÊTRE EFFECTUÉS QUE PAR UN PERSONNEL SPÉCIALISÉ ET AUTORISÉ:
EFFECTUÉES PAR UN PERSONNEL NON AUTORISÉ COMPORTENT NON SEULEMENT LA CADUCITÉ DE LA
GARANTIE, MAIS PEUVENT ÊTRE ÉGALEMENT UNE SOURCE DE DANGER POUR L’UTILISATEUR.
SI LE TUYAU D’ALIMENTATION EN EAU EST ENDOMMAGÉ, DÉBRANCHER L’APPAREIL DU RÉSEAU
Le constructeur décline toute responsabilité
NE PAS COUPER LE TUYAU ET NE PAS LAISSER TOMBER L’
pour des dommages subis par des personnes et des choses
LECTROVALVE
LES R
PARATIONS
causés par l’inobservation des prescriptions susmentionnées ou dérivant de la modification abusive, ne seraitce que d’une seule partie de l’appareil, et de l’utilisation de pièces de rechange non originales.
49
Instructions pour l'installateur

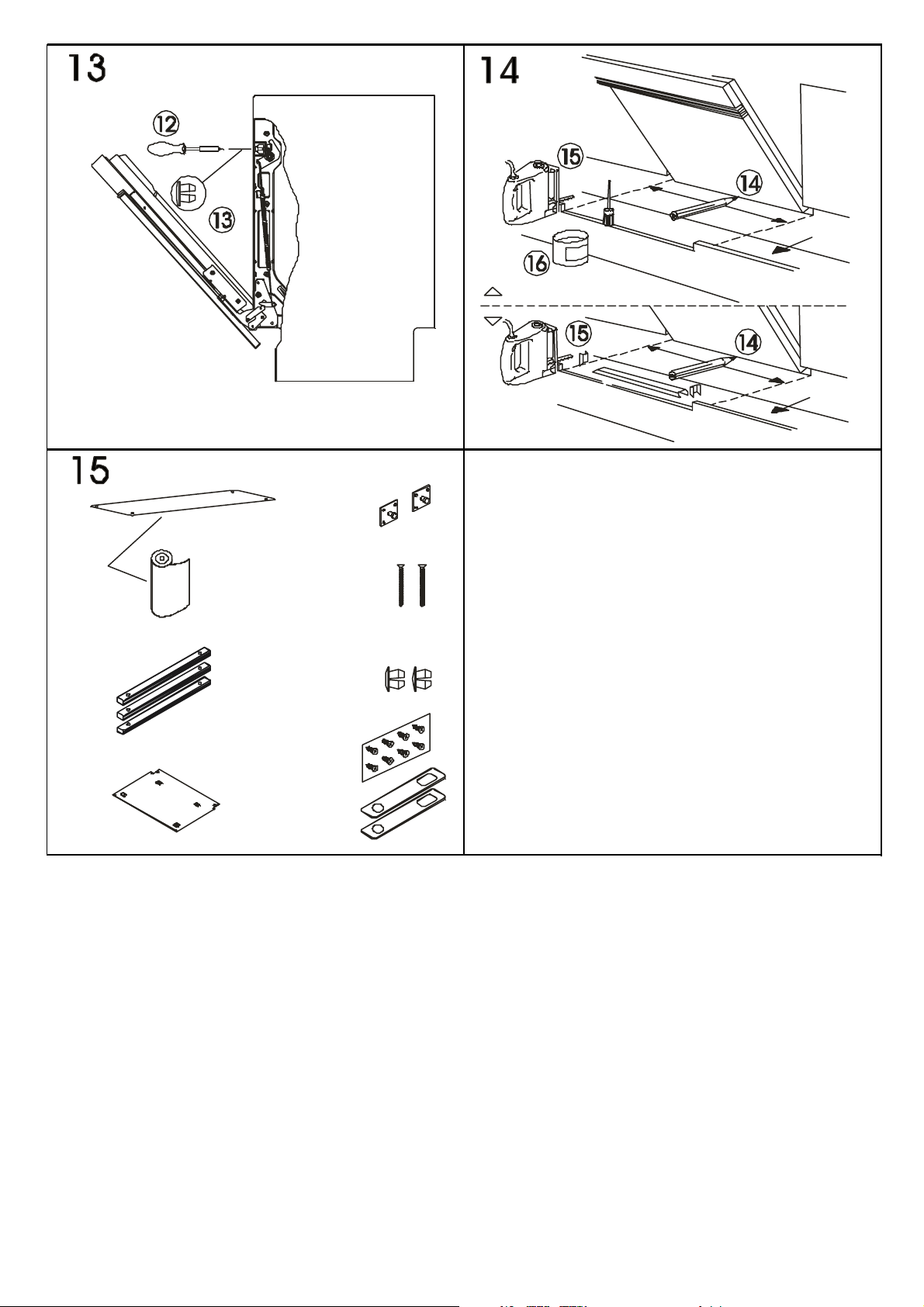

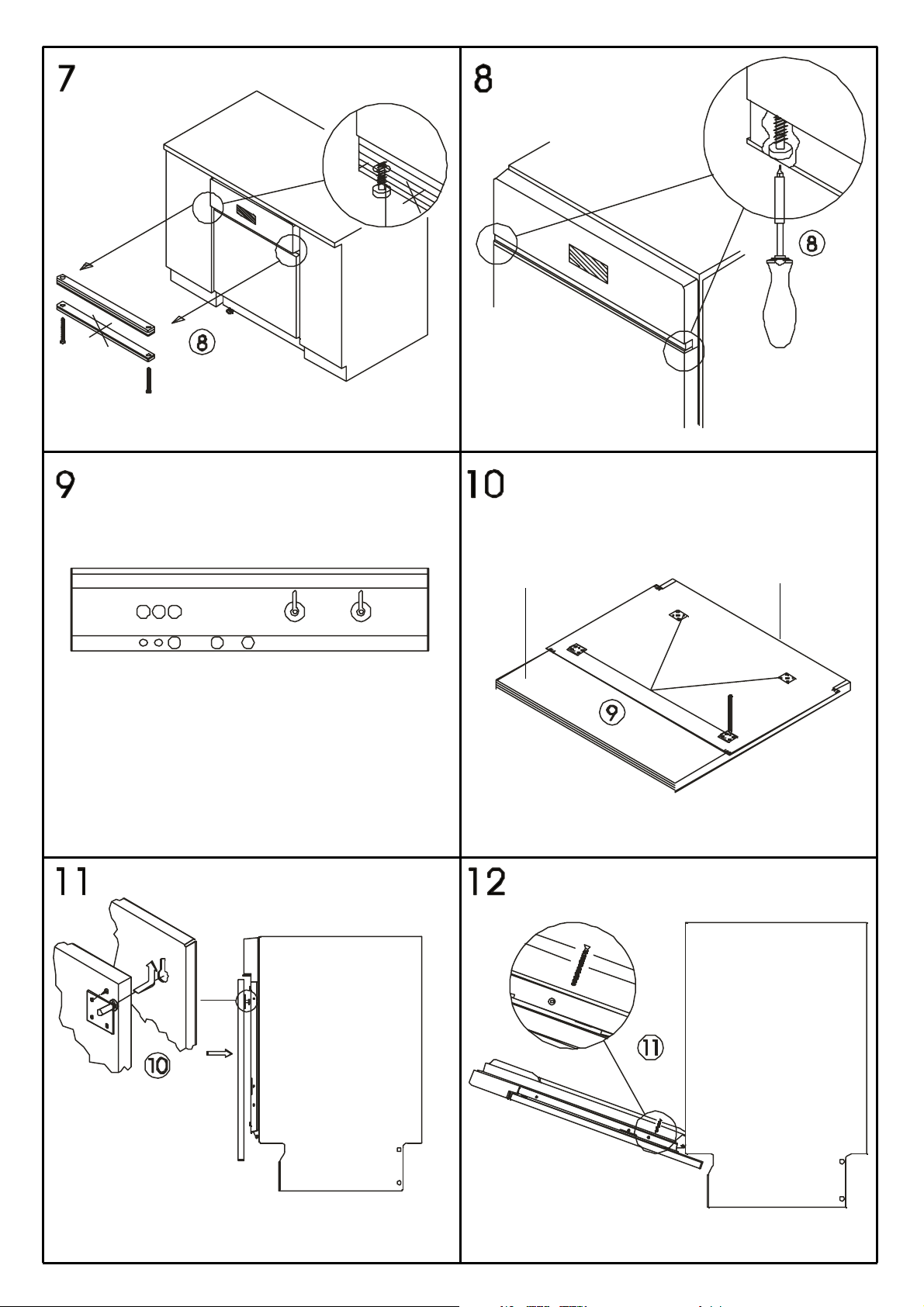

2. Installation et pose
Retirer les éléments bloque-paniers en polystyrène.
Positionner l’appareil à l’endroit choisi. On peut faire adhérer les côtés ou le panneau de fond du
lave-vaisselle aux meubles ou aux murs.
Si le lave-vaisselle est installé à proximité d’une source de chaleur, il faudra interposer un panneau
à isolation thermique afin de prévenir les surchauffements et les pannes.
Pour assurer la stabilité, installer les appareils à encastrement inférieur ou intégrables uniquement
sous des plans de travail continus en les vissant aux meubles adjacents.
Pour faciliter les opérations d’installation, les tuyaux d’alimentation et d’évacuation sont orientables
dans toutes les directions; contrôler que ces derniers ne soient pas pliés ou étranglés et qu’ils ne
soient pas trop tendus. Pour le passage des tuyaux et du câble d’alimentation, le trou doit avoir un
diamètre minimum de 8 cm.
Niveler l’appareil au sol à l’aide des pieds réglables spéciaux. Cette opération est indispensable
pour assurer le fonctionnement correct du lave-vaisselle.
Certains modèles sont dotés d’un seul pied postérieur réglable à l’aide d’une vis placée en bas sur
la partie antérieure de l’appareil.
2.1 Raccordement au réseau de distribution d'eau
Prévenir les risques d’engorgement ou de dommage :
elle est restée inactive pendant longtemps, avant de procéder au raccordement au réseau de
distribution d'eau, s’assurer que l’eau soit limpide et sans impuretés afin d’éviter d’endommager
l’appareil.
des tuyaux neufs; de vieux tuyaux ou des tuyaux usés ne doivent pas être réutilisés.
RACCORDEMENT À LA PRISE D’EAU
Raccorder le tuyau d’alimentation à une prise d’eau froide avec raccord fileté ¾’’ gaz en
interposant le filtre A en dotation.
l'opération en serrant d'environ ¼ de tour avec une pince. Dans les modèles dotés
d'ACQUASTOP le filtre est déjà présent dans la bague filetée.
Pour le raccordement du lave-vaisselle au réseau hydrique, utiliser exclusivement
Bien visser le tuyau avec les mains puis compléter
si la tuyauterie de l’eau est neuve ou si
50
Il est possible d’alimenter le lave-vaisselle avec de l’eau
l’appareil avec de l’eau chaude, le temps de lavage sera abrégé de 20 minutes environ, mais son
efficacité sera toutefois légèrement réduite. Le raccordement devra être effectué à la prise
domestique d’eau chaude et selon les mêmes modalités décrites pour le raccordement à la prise
d’eau froide.
ne dépassant pas 60°C.
En alimentant
Instructions pour l'installateur
RACCORDEMENT AU TUYAU D’ÉVACUATION
Introduire le tuyau spécial dans une conduite
d’évacuation au diamètre minimum de
alternative, le mettre sur le lavabo en utilisant le support
du tuyau fourni avec l’appareil, mais en prenant soin
d’éviter les étranglements ou les courbures excessives.
Il est important d’éviter que le tuyau puisse se
décrocher et tomber. Pour ce faire, le support du tuyau
est doté d’un orifice grâce auquel il est possible de le
fixer à l’aide d’un lacet au mur ou au robinet.
L’extrémité libre sera placée à une hauteur comprise
entre
30 et 100 cm
par l’eau.
En présence de tuyaux de rallonge disposés
horizontalement, pour un maximum de 3 m, positionner
le tuyau d’évacuation à une hauteur maximale de
du sol.
85 cm
et ne devra jamais être recouverte
4 cm
; en
2.2 Alimentation électrique
Brancher la fiche à une prise de courant adéquate et conformément aux instructions mentionnées
au chapitre "1. Avertissements concernant la sécurité et l’utilisation".
51
Instructions pour l'utilisateur
3. Description des commandes

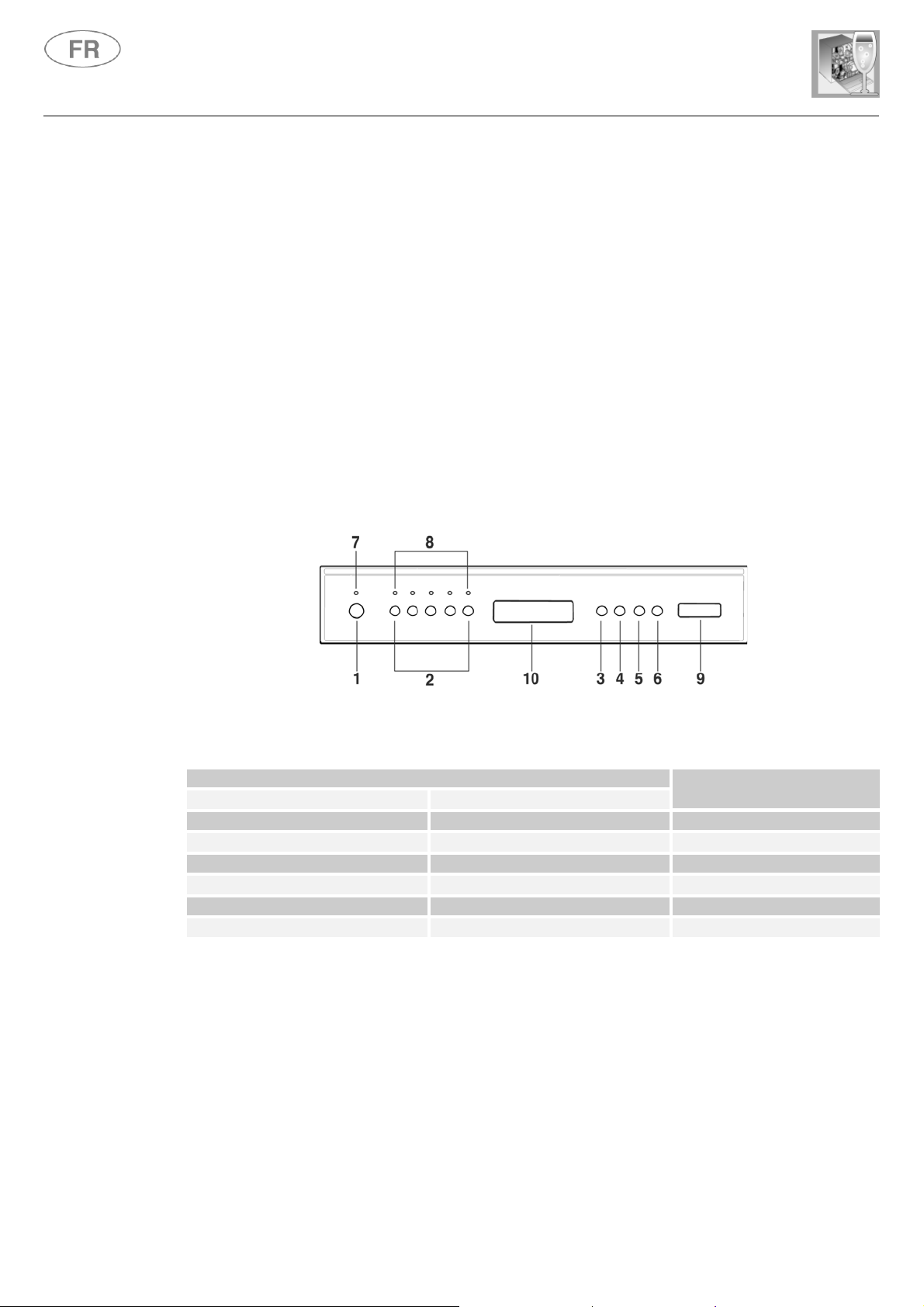

3.1 Le bandeau de commandes frontal
Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur le bandeau de
commandes frontal.
TOUCHE
1
TOUCHES
2
TOUCHE
3
TOUCHE
4
TOUCHE
5
TOUCHE
6
VOYANT
7
VOY ANTS
8
9 AFFICHEUR INFORMATIONS
POIGNÉE ESCAMOTABLE POUR OUVERTURE PORTE
10
ON/OFF
SELÉCTION PROGRAMMES (P1…P5)
LAVAGE À ½ CHARGE
SECHAGE ECO
RETARD PROGRAMME
MARCHE/ARRÊT
ON/OFF
PROGRAMMES
(présent seulement sur certains modèles)
(présent seulement sur certains modèles)
(présent seulement sur certains modèles)
3.2 L’afficheur d’informations
Le lave-vaisselle est doté d’un
AFF ICHEUR
toutes les informations relatives aux fonctions programmées.
ALLUMAGE
En appuyant sur la touche
d’environ
3 secondes,l’AFFICHEUR (9)
ON/OFF (1)
le lave-vaisselle s’allume ainsi que le voyant
s’allume et l’effichage dépendra de l’état du lave-
vaisselle.
PROGRAMMATION
Dans ce modèle de lave-vaisselle toutes les opérations de programmation sont possibles
uniquement avec la porte fermée. Avec la porte ouverte, sur
symboles -- et les
VOYANTS DES PROGRAMMES (8)
restent éteints.
l’AFFICHEUR (9)
SÉLECTION DU PROGRAMME
La sélection des programmes est possible à l’aide
des touches correspondantes
pratique qui fournit
. Au bout
(7)
apparaissent les
.
(2)
52
En appuyant sur la touche correspondant au programme désiré (voir tableau), le voyant s’allume
pour confirmer l’exécution de l’opération et sur
durée du programme en heures et minutes (“
h.mm
l’AFFICHEUR (9)
”).
apparaît une prévision de la
q
p
g
p
(
g
)
+
BIO
3/4 ou 4/6
Selon les modèles
(*) Programme
Norme de contrôle EN 50242
Programme comparatif
Charge 14 couverts
Type de détergent B
Dosage du détergent 35 g
Réglage du produit
de rinçage
TABLEAU POUR INSTITUTS DE CONTRÔLE
CHARGES CONFORMES A LA NORME EN 50242
PANIER INFÉRIEUR PANIER SU PÉRIEUR
Si la porte du lave-vaisselle n’a pas été
fermée ou l’est de façon incorrecte
l’AFFICHEUR D’INFORMATIONS (9)
signalera l’impossibilité de mise en
marche.
Pour toute autre information sur
l’utilisation et l’entretien du lave-vaisselle,
lire attentivement le manuel ci-joint.
19 510 0219 06
SÉCHAG E
RINÇAGE
_
CHAUD
OUI
68°C
OUI
68°C
OUI
68°C
pour tous les autres
. En choisissant cette
20’
ie
FROID
1
1
1
. On active ainsi le système de
et environ
DÉROULEMENT DU PROGRAMM E
_ _ _ _
38°C 1 58°C
55°C
65°C 1 68°C OUI
70°C 2 68°C OUI
45°C
55°C
65°C 1 68°C OUI
FROID
_
_
_
_
FROID
FROID
FROID
.
BIO
économie d’éner
séchage ECO
pour le programme
TABLEAU DES PROGRAMMES
QUANTITÉ DE
GRAMMES PRÉLAVAGE LAVAGE RINÇAGE
DÉTERGENT
_
25
30
30
30
25
30
30
30 45°C 70°C 2 68°C OUI
à l’exclusion du trempage
50’
ératures inférieures
TRÈS SALES
VAISSELLE PEU SALE
CASSEROLES ET VAISSELLE
CASSEROLES ET VAISSELLE
SALES ET AVEC RÉSIDUS SECS
CASSEROLES ET VAISSELLE
SALES ET AVEC RÉSIDUS SECS
TYPE ET DEGRÉ DE SALISSURE
LE CHARGEMENT
CASSEROLES ET VAISSELLE
EN ATTENTE DE COMPLÉTER
CASSEROLES ET VAISSELLE
FRAÎCHE" SANS RÉSIDUS SECS
PEU SALE ET AVEC "SALISSURE
PEU SALES MAIS
AVEC RÉSIDUS SECS
CASSEROLES ET VAISSELLE
SANS RÉSIDUS SECS
NORMALEMENT SALES
CASSEROLES ET VAISSELLE
EC O
SECHAGE
(FACULTA TIF)
_
_
TRÈS SALES
ET AVEC RÉSIDUS SECS
CASSEROLES ET VAISSELLE
est indiqué, il est possible de sélectionner le
e de la vaisselle à des tem
en demi-charge.
est facultative pour tous les programmes,
uniquement
+
+
+
+
ermet d’obtenir le sécha
ui
PROGRAMME SÉLECTION
TREMPAGE
BREF
ECO
QUOTIDIEN
FORT
DELICAT
(*)
BIO
NORMAL
SUPER
DEMI-CHARGE (3)
Effectuer le trempage
L’option
Dans les programmes où le symbole
(-) Non prévu.
ventilation
option, on obtient un prolongement de la durée du programme (environ
cycles).
Instructions pour l'utilisateur
MARCHE DU PROGRAMME
Pour mettre en marche la machine, il suffit de presser la touche
quelques secondes jusqu’à ce que le message “
de confirmation se fasse entendre. À partir de cet instant, la durée du cycle sur
commence à diminuer.
Ce temps, qui se met à jour pendant le cycle, est “indicatif” étsnt donné qu’il est influencé par les
conditions de lavage telles que la quantité et le type de vaisselle, la température d’entrée de l’eau,
etc. Pour cette raison, il est normal de voir des mises à jour au cours d’un programme
(augmentations ou diminutions de minutes) surtout dans les passages d’une phase à l’autre (par
exemple de lavage à rinçage).
FIN DU PROGRAMME
La fin du programme est indiquée par un bref signal sonore et par l’inscription “
l’AFFICHEUR (9)
de l’afficheur et le lave-vaisselle est prêt pour un nouveau cycle; même chose lorsqu’on ouvre et
ferme la porte ou si l’on éteint et rallume la machine.
. En appuyant sur l’une des touches du programme, l’inscription “
Time to end
MARCHE/ARRÊT (6)
” commence à clignoter et qu’un bip
l’AFFICHEUR (9)
End
pendant
” sur
End
” disparaît
INTERRUPTION D’UN PROGRAMME
Pour interrompre un programme en cours, il faut:
appuyer sur la touche
•
message “
possible de faire repartir le cycle ou bien passer au:
CHANGEMENT DE PROGRAMME
Pour changer un programme en cours, il faut:
interrompre le programme en cours (voir “
•
sélectionner le nouveau programme;
•
appuyer une nouvelle fois sur la touche
•
programme.
ANNULLATION D’UN PROGRAMME
Si l’on désire anuler le programme en cours, il faut d’abord l’interrompre (voir “
PROGRAMME
Sur l’afficheur apparaîtra “P0” et la lave-vaisselle ira automatiquement à la fin du cycle en évacuant
l’eau de la cuve (pendant cette phase le message “
terminée, sur l’afficheur apparaît “
Time to end
”).
MARCHE/ARRÊT (6)
” reste allumé sur l’afficheur (bip de confirmation). Il est maintenant
Puis appuyer simultanément sur les touches P1+P2; les trois premiers
voyants des programmes s’allument.
” qui indique la fin du cycle.
End
pendant quelques secondes jusqu’à ce que le
I
NTERRUPTION D’UN PROGRAMME
MARCHE/ARRÊT (6)
Time to end
pour faire partir le nouveau
” clignote). La vidange étant
”);
I
NTERRUPTION D’UN
Si la porte est ouverte pendant le fonctionnement, à la fermeture suivante il faut de nouveau faire
partir le programme comme décrit au point “
point où il a été interrompu.
Si la température dans la cuve est supérieure à 50°C le programme commencera 30
secondes après la fermeture de la porte (cela pour éviter des phénomènes de
“surpressions” à l’intérieur de la cuve).
M
ARCHE DU PROGRAMME
”. Le programme reprendra du
53
Instructions pour l'utilisateur
3.3 Programmes de lavage
Le lave- vaisselle est doté d’un bandeau de commandes et d’un
à partir desquels il est possible d’effectuer toutes les opérations d’allumage, d’extinction et de
(9)
programmation.
Avant de faire démarrer un programme de lavage, vérifier que:
Le robinet de l’eau soit
•
Dans le
•
Dans le
•
Les paniers aient été
•
Les bras de lavage tournent
•
La porte du lave-vaisselle
•

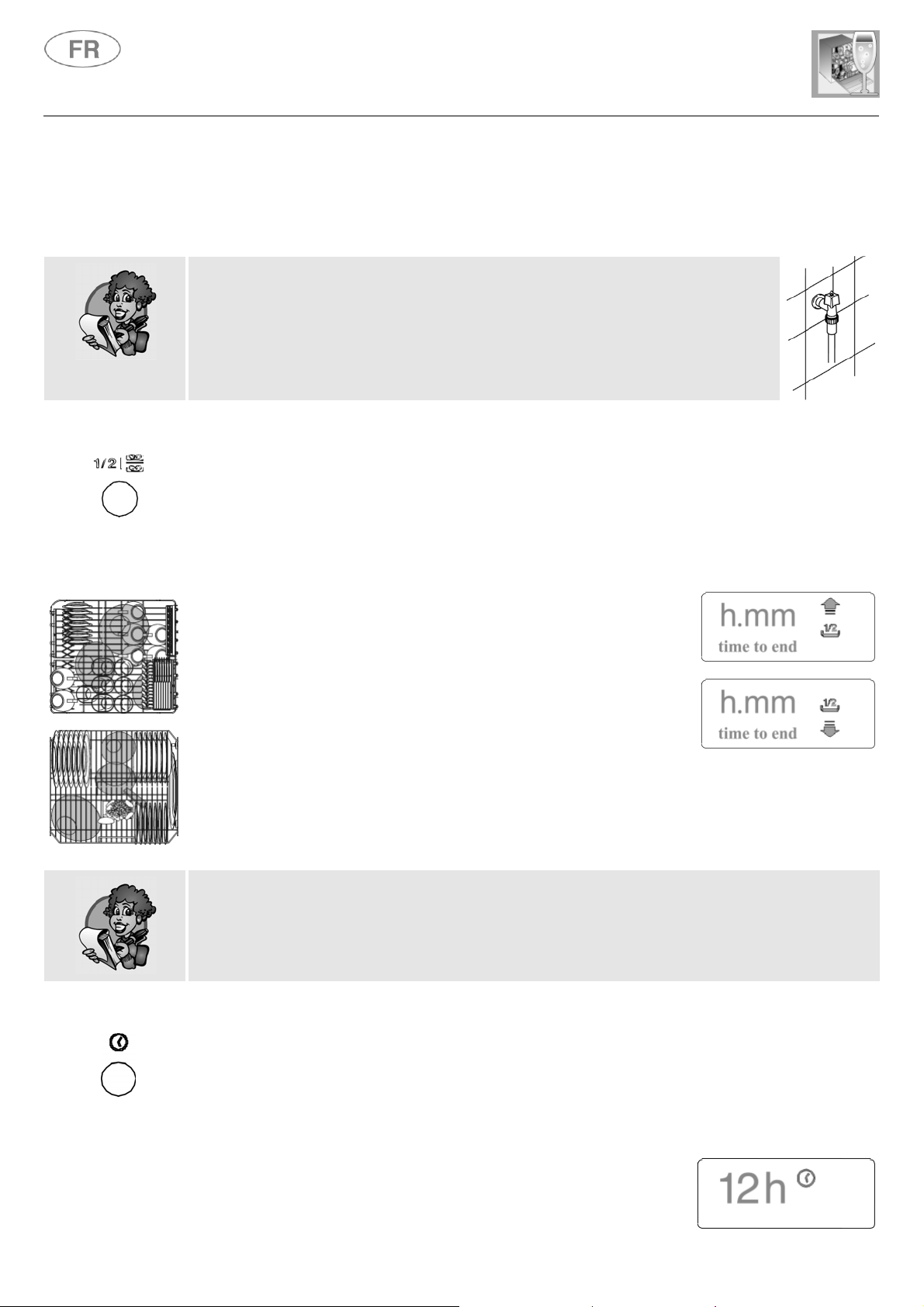

SÉLECTION LAVAGE À DEMI-CHARGE
Cette fonction est particulièrement indiquée pour des charges allant jusqu’à
une économie d’eau et d’énergie électrique.
En appuyant sur la touche
(supérieur ou inférieur).
Après la sélection du programme, procéder comme suit:
en appuyant un fois sur la touche
•
on sélectionne le panier supérieur et sur l’afficheur apparaît
l’inscr iption suivante;
réservoir
réservoir
de l’adoucisseur
il y a
chargés correctement
.
ouvert
il y ai t du sel régénérant
la dose adéquate de détergent
.
librement
soit bien fermée
LAVAGE À ½ CHARGE (3)
et sans obstacles.
.
LAVAGE À ½ CHARGE (3),
.
on sélectionne le lavage sur un seul panier
AFFICHEUR D’INFORM ATIONS
.
7 couverts
et permet
en appuayant une nouvelle fois sur la touche
•
CHARGE (3),
en appuyant une troisième fois sur la touche
•
condition de lavage à plein chargement.
avec la sélection de la
N.B.:
Dans le panier servant pour le programme
couverts.
ATTENTION: il est inutile de charger le panier non sélectionné avec de la vaisselle et des
couverts car le jet d’eau n’atteindra que le panier choisi.
RETARD DU PROGRAMME
Par la touche
programme de lavage jusqu’à
heures que vous désirez.
En appuyant plusieurs fois sur la touche
nombre d’heures de retard avec lequel on veut faire partir la machine (à partir de 12 heures).
on sélectionne le panier inférieur;
½ CHARGE
RETARD PROGRAMME (5)
12 heures
, l’indication de la durée du programme est modifiée.
. Cela permet de faire fonctionner le lave vaisselle aux
RETARD PROGRAMME (5)
½ CHARGE
il est possible de sélectionner un retard du départ du
LAVAGE À ½
LAVAGE À ½ CHARGE (3),
, on pourra mettre la moitié du panier à
sur l’afficheur apparaît le
on retourne e n
54
En particulier sur l’afficheur, on aura les indications suivantes.
Instructions pour l'utilisateur
À
Après avoir choisi le retard, on fait partir le programme, presser la touche
pendant quelques secondes jusqu’à ce que le symbole horloge commencer à clignoter.
La machine effectue un prélavage de la vaisselle; lorsqu celui-ci est terminé, le “retard programme”
précédemment sélectionné se met en marche.
Si l’on veut anuler le “retard programme” avec le programme en cours, il faut:
appuyer sur la touche
•
horloge reste allumé sur l’afficheur;
appuyer sur la touche
•
programme (extinction du symbole horloge);
appuyer sur la touche
•
Il est impossible de sélectionner le “
N.B.:
commencé.
MARCHE/ARRÊT (6)
RETARD PROGRAMME (5)
MARCHE/ARRÊT (6)
pendant quelques secondes tant que le symbole
plusieurs fois jusqu’à l’annulation du retard
pour faire partir le programme.
retard programme
” lorsque le programme est déjà
MARCHE/ARRÊT (6)
POUR ÉCONOMISER DE L’ÉNERGIE ! … ET RESPECTER L’ENVIRONNEMENT
Essayer de toujours utiliser le lave-vaisselle
•
Ne pas rincer au préalable la vaisselle à l’eau courante.
•
Utiliser le programme de lavage le
•
Ne pas effectuer de rinçages préliminaires.
•
Raccorder le lave-vaisselle à une installation d’eau chaude jusqu’à 60°C (si disponible).
•
Lorsque cela est possible,
•
l’air et la chaleur résiduelle sécheront parfaitement la vaisselle.
POUR RÉDUIRE LES CONSOMMATIONS DE DÉTERGENT ! … ET RESPECTER
L’ENVIRONNEMENT
Les phosphates présents dans le détergent pour lave-vaisselle constituent un problème du point de
vue écologique. Pour éviter une consommation excessive de détergent, mais aussi d’énergie
électrique, il est conseillé:
• de séparer la vaisselle
aux températures élevées;
• de ne pas verser
EXTRACTION DE LA VAISSELLE
la fin du programme de lavage, attendre au moins
sorte à ce qu’elle refroidisse. Pour éviter que d’éventuelles gouttes d’eau restées dans le panier
supérieur puissent tomber sur la vaisselle qui se trouve encore dans le panier inférieur, il est
conseillé
de vider tout d’abord le panier inférieur et ensuite le panier supérieur.
le détergent directement sur la vaisselle.
annuler le séchage
plus délicate de la vaisselle plus résistante aux détergents agressifs et
plus approprié
en pleine charge.
à chaque type de charge.
en laissant la porte ouverte à la fin du lavage :
20 minutes
avant d’extraire la vaisselle, de
55
Instructions pour l'utilisateur
FONCTIONS SUPPLÉMENTAIRES (Personnalisation des paramètres utilisateur)
Le système de contrôle électronique permet de personnaliser son utilisation par une procédure de
programmation qui n’est pas directement accessible et qui donne la possibilité de régler le niveau
de dureté de l’eau.
Pour accéder à la programmation, la
comme suit:
appuyer sur le bouton
•
, suivi du numéro 3, > H3;
H
appuyer plusieurs fois sur le bouton
•
de réglage, selon la dureté de l’eau (
appuyer sur le bouton
•
sélection des programmes.
Remarque:
paramètres.
au bout de 2 minutes la machine sort automatiquement du menu d’introduction des
SÉCHAGE ÉCO (4)
MARCHE/ARRÊT (6)
machine
doit être
jusqu’à ce que sur l’afficheur apparaisse le symbole
RETARD PROGRAMME (5)
H0, H1, H2, H3, H4, H5
allumée
pour confirmer le choix et retourner au menu de
et avoir la porte ouverte. Procéder
pour sélectionner le niveau
);
TABLEAU DE LA DURETÉ DE L’EAU
DURETÉ DE L’EAU
Duretés Allemandes (°dH) Duretés Françaises (°dF)
0 - 4 0 - 7 .h 0
5 - 15 8 - 25 .h 1
16 - 23 26 - 40 .h 2
24 - 31 41 - 60 .h 3
32 - 47 61 - 80 .h 4
48 - 58 81 - 100 .h 5
Demander les informations relatives au degré de dureté de l’eau à l’entreprise hydrique de
distribution.
RÉGLAGE
56
Instructions pour l'utilisateur
À
4. Instructions pour l’utilisation
Après avoir correctement installé le lave-vaisselle, le préparer afin qu’il puisse entrer en fonction en
effectuant les opérations suivantes:
Régler l’adoucisseur d’eau;
•
Introduire du sel régénérant;
•
Introduire du produit de rinçage et du détergent.
•
4.1 Utilisation de l’adoucisseur d’eau
La quantité de calcaire contenu dans l’eau (indice de dureté
de l’eau) est responsable des taches blanchâtres sur la
vaisselle sèche, laquelle, avec le temps, a tendance à devenir
opaque. Le lave-vaisselle est équipée d’un adoucisseur
automatique qui, en utilisant du sel régénérant spécifique,
soustrait à l’eau les substances durcissantes.
Le lave-vaisselle est prédisposé en usine pour une dureté de
niveau 3 (dureté moyenne
41-60°dF –24-31°dH
).

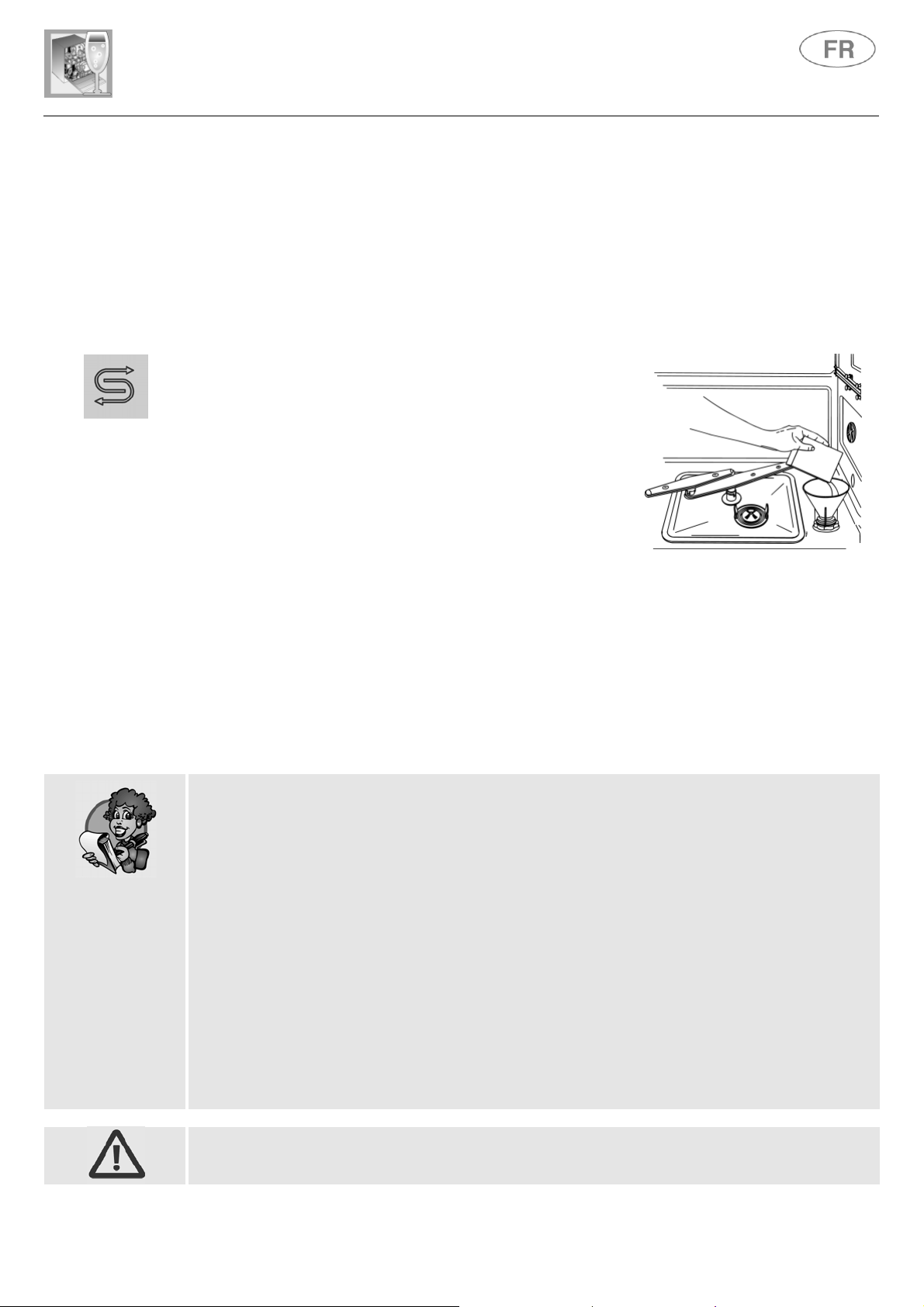

SEL
En utilisant de l’eau d’une dureté moyenne, le nouveau chargement de sel devra être effectué
environ tous les
en grains et est situé sur le fond du lave-vaisselle. Certains modèles sont dotés d’un indicateur
optique de niveau de sel. Dans ces modèles le bouchon du réservoir du sel contient un flotteur de
couleur verte qui descend lorsque la concentration de sel dans l’eau diminue. Lorsque le flotteur
vert n’est plus visible du bouchon transparent, ajouter le sel régénérant. Après avoir extrait le
panier inférieur, dévisser le bouchon du réservoir en sens anti-horaire et verser le sel en utilisant
l’entonnoir fourni avec le lave-vaisselle. Avant de revisser le bouchon, éliminer les éventuels
résidus de sel près de l’ouverture.
la première utilisation du lave-vaisselle, il faut également introduire, outre le sel,
•
d’eau
Après chaque remplissage du réservoir, s’assurer que
•
refermé
cela compromettrait le fonctionnement de l’installation de régénération. Dans ce cas la garantie
ne serait plus valable.
N’utiliser
•
pastilles
• Ne pas utiliser de sel alimentaire
avec le temps, compromettre l’installation de décalcification.
20 lavages
.
. Le mélange d’eau et de détergent ne doit pas pénétrer dans le réservoir du sel car
du sel régénérant pour lave-vaisselle domestiques. Si l’on utilise du sel en
que
ne pas remplir complètement le réservoir.
. Le réservoir de l’adoucisseur a une capacité d’environ
le bouchon soit soigneusement
car il contient des substances non solubles qui peuvent,
1,7 kg
de sel
un litre
Lorsque cela est nécessaire, effectuer l’opération de chargement de sel
•
démarrer le programme de lavage
l’eau ; un séjour prolongé d’eau salée à l’intérieur de la cuve de lavage peut provoquer des
phénomènes de
Faire attention à ne pas confondre l’emballage du sel avec celui du détergent
de détergent dans le réservoir du sel
corrosion
.
; la solution saline excessive sera ainsi éliminée par
endommage
l’adoucisseur.
avant de faire
: l’introduction
57
Instructions pour l'utilisateur
À
4.2 Utilisation du distributeur du produit de lavage et de rinçage
Le distributeur de détergent et le doseur du produit de rinçage
se trouvent dans la partie interne de la porte : le
gauche et le
doseur
à droite.
distributeur
à
l’exception du programme
distributeur
seulement en fonction des besoins.
ADDITION DU PRODUIT POUR LE RINÇAGE
Le produit de rinçage accélère le séchage de la vaisselle et empêche la formation de taches et de
dépôts de calcaire ; il est automatiquement ajouté à l’eau au cours du dernier rinçage à partir du
réservoir qui se trouve sur le côté interne de la porte.
Ouvrir la porte.
•
Tourner le couvercle du réservoir d’1/4 de tour en sens anti-horaire et l’extraire.
•
Introduire le produit de rinçage jusqu’à remplir le distributeur (140 cl environ). L’indicateur
•
optique situé près du bouchon doit s’obscurcir complètement. Ajouter à nouveau du produit de
rinçage lorsque l’indicateur optique devient clair ou lorsque le témoin du niveau de produit de
rinçage s’allume.
Remettre le couvercle et le tourner en sens horaire.
•
Nettoyer à l'aide d'un chiffon le produit de rinçage éventuellement sorti car il pourrait produire
•
de la mousse.
la dose adéquate de détergent. Le produit pour le rinçage sera par contre ajouté
TREMPAGE
, avant chaque lavage il faudra introduire dans le
58
RÉGLAGE DU DOSAGE DU PRODUIT DE RINÇAGE
Le lave- vaisselle sort de l’usine avec le réglage moyen. Il est de toute façon possible de régler le
dosage en tournant le sélecteur se trouvant à l’intérieur du doseur sur la position nécessaire: la
dose sera proportionnelle à la position du sélecteur.
La dose devra être augmentée lorsque la vaisselle lavée est opaque ou présente des taches
circulaires.
Pour accéder au réglage du dosage il est nécessaire de tourner le bouchon d’1/4 de tour en
•
sens anti-horaire et l’extraire.
Tourner ensuite à l’aide d’un tournevis le sélecteur du dosage jusqu’à la position désirée.
•
Remettre le bouchon en le tournant en sens horaire.
•
La dose de produit de rinçage devra être
•
présente des taches circulaires.
Si la vaisselle est par contre collante ou si elle présente des rayures blanchâtres, il faudra
•
réduire
la dose de produit de rinçage.
augmentée
si la vaisselle est opaque ou si elle
Instructions pour l'utilisateur
CHARGEMENT DU DÉTERGENT
Pour ouvrir le couvercle du distributeur de détergent appuyer légèrement la touche P. Introduire le
détergent et refermer soigneusement le couvercle.
Durant le lavage le distributeur sera ouvert automatiquement.
•
Lorsque l’on sélectionne le programme
une quantité supplémentaire dans la cavité G ou H.
• N’
est important pour obtenir d’excellents résultats de lavage.
•
Tenir les emballages de détergent bien fermés en lieu sec, pour empêcher la formation de grumeaux
qui compromettraient les résultats de lavage. Après leur ouverture, les produits ne doivent pas être
gardés trop longtemps car le détergent perd de son efficacité.
•
Ne pas utiliser de produits de vaisselle que l’on utilise pour laver la vaisselle à la main car ils
produisent beaucoup de mousse et peuvent compromettre le fonctionnement du lave-vaisselle.
•
Doser correctement la quantité de détergent. Une quantité insuffisante de détergent provoque une
élimination incomplète de la saleté, tandis qu’une quantité excessive n’augmente pas l’efficacité du
lavage, mais ne représente par contre qu’un gaspillage.
•
Dans le commerce il existe des détergents liquides et en poudre qui se différencient par leur
composition chimique et peuvent contenir des
des
-
Les détergents avec
-
Les détergents
températures (
d’atteindre, à de basses températures, les mêmes résultats de lavage que l’on ne pourrait obtenir
qu’avec des programmes à
Pour la protection de l’environnement nous conseillons l’emploi de détergents
chlore
•
Sur le marché il existe aussi des détergents en pastilles qui déclarent que l’utilisation du sel ou du
produit de rinçage n’est pas nécessaire. Dans certains cas ces détergents pourraient ne pas être
efficaces, surtout s’ils sont utilisés pour les cycles brefs et/ou avec de basses températures de lavage.
S’il y a des problèmes de performances (ex.dépôt d’une patine blanche sur la cuve ou sur la vaisselle,
séchage peu satisfaisant, résidus sur la vaisselle à la fin du lavage), il est conseillé d’utiliser de
nouveau des produits traditionnels (sel en grains, détergent en poudre, produit de rinçage liquide).
Nous tenons à informer que, lorsqu’on retourne à l’utilisation de sel du type traditionnel, il faut attendre
plusieurs cycles avant que l’installation soit bien efficace; on pourra encore trouver des traces de
patine blanche sur la cuve et la vaisselle. Si le problème dure trop longtemps, contacter le Service
Après-Vente.
•
Quand on utilise des pastilles vaisselle (se rappeler que nous conseillons d’utiliser trois produits
séparés : détergent, sel et produit de rinçage), celles-ci devraient être placées dans le panier à
couverts. Le distributeur est conçu pour utiliser du détergent en poudre ou liquide. Il ne s’ouvre
pas complètement pendant le cycle de lavage, par conséquent une pastille ne fond pas
totalement, ce qui pourrait provoquer :
-
quantité insuffisante de détergent libéré pendant le cycle avec des résultats de lavage peu
satisfaisants;
-
le détergent devient compact dans le distributeur et est libéré pendant le cycle de rinçage final.
que
utiliser
enzymes naturels
.
des détergents spécifiques pour lave-vaisselle. L’emploi de détergents de bonne qualité
de 40 à 55°C
.
phosphates
enzymatiques
) et sont plus facilement biodégradables. Ces détergents permettent
65°C
SUPER
agissent plus sur les graisses et sur les amides
exercent par contre leur force nettoyante même à de basses
.
, il faut introduire, outre la dose normale de détergent,
phosphates
, ou bien en être dépourvus mais contenir
au-delà de 60°C
sans phosphates ni
.
L’introduction de détergent, même liquide, dans le réservoir du produit de rinçage
endommagera le lave-vaisselle.
59
Instructions pour l'utilisateur
4.3 Avertissements et conseils généraux
Avant de procéder au premier lavage avec le lave-vaisselle, il est opportun de lire les conseils
suivants concernant la
nature de la vaisselle
Il n’existe généralement pas de limites quant au lavage de la vaisselle d’usage domestique, mais
dans certains cas il faudra tenir compte de ses caractéristiques.
Avant de disposer la vaisselle dans les paniers, il est nécessaire :
d’éliminer les restes de nourriture les plus gros, comme par exemple les os ou les arêtes qui
•
pourraient non seulement engorger le filtre, mais endommager également la pompe de
lavage ;
faire tremper les casseroles ou les poêles qui présentent sur leur fond des résidus de
•
nourriture brûlée afin que ces derniers se détachent plus facilement ; les placer ensuite dans

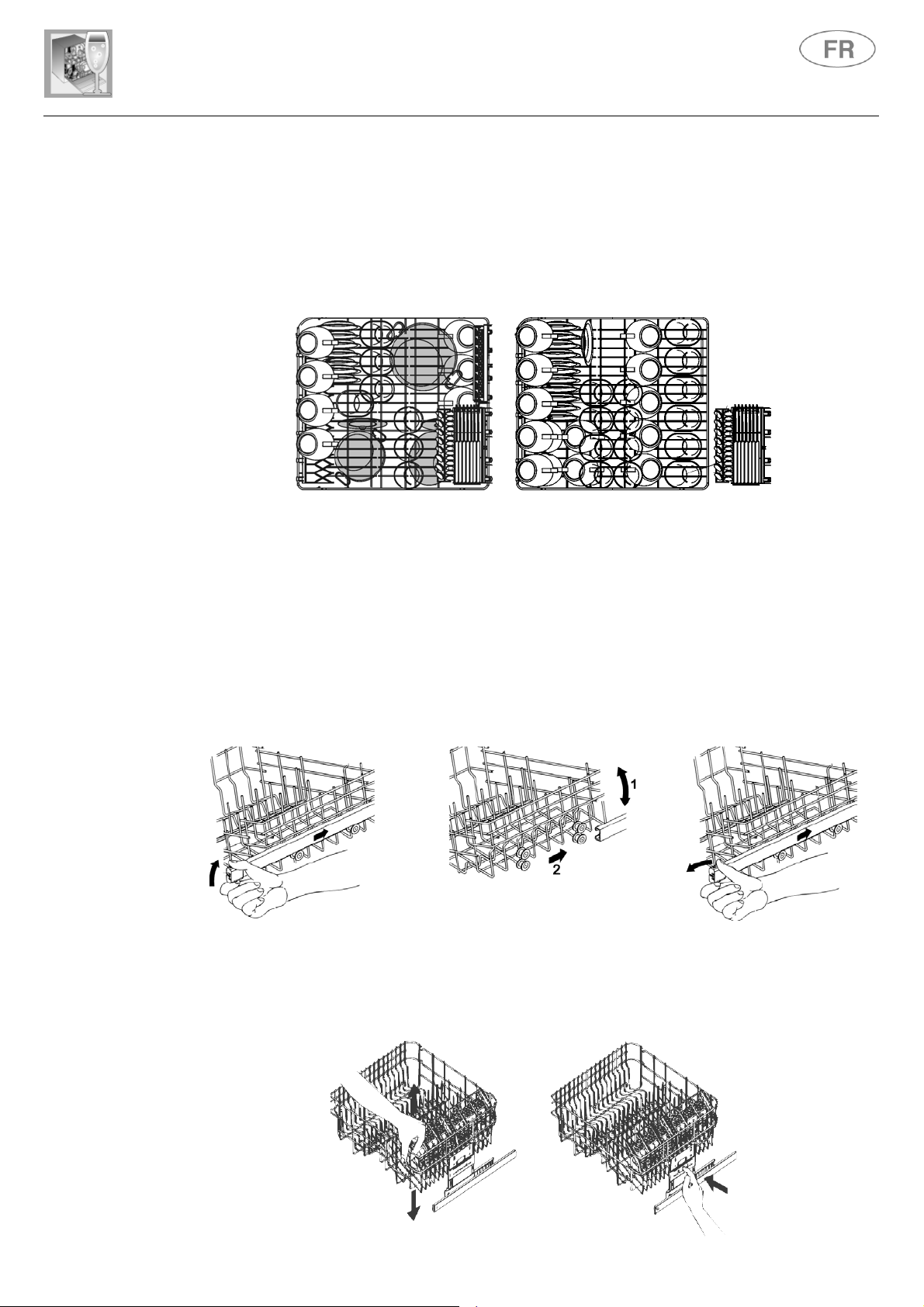

le PANIER INFÉRIEUR.
à laver et de sa
disposition
.
Si l’on doit laver une quantité réduite de vaisselle, utiliser l’option "
ainsi une économie d’énergie électrique et d’eau.
Ne pas oublier de ne remplir que le panier
lavage ½ charge
": on obtient
destiné au lavage ½ charge, l’autre panier doit rester vide.
Effectuer un prélavage de la vaisselle sous l’eau courante avant de la charger dans les paniers
représente un gaspillage inutile d’eau.
Une disposition correcte de la vaisselle assure de bons résultats de lavage.
ATTENTION !
S’assurer que la vaisselle soit bien bloquée, qu’elle ne puisse pas se renverser et qu’elle
•
n’entrave pas la rotation des bras de lavage durant le fonctionnement;
Ne pas introduire de petits objets dans les paniers ; en tombant, ils pourraient bloquer les bras
•
de lavage ou la pompe de lavage;
Les récipients tels que les tasses, les bols, les verres et les casseroles doivent toujours être
•
disposés avec leur ouverture vers le bas et leur cavité oblique pour permettre l’écoulement de
l’eau;
Ne pas disposer les articles de vaisselle les uns sur les autres ou de sorte à ce qu’ils se
•
couvrent réciproquement;
Ne pas disposer les verres trop près les uns des autres car, en se touchant, ils pourraient se
•
casser ou il pourrait y rester des taches.
S’ASSURER que la vaisselle puisse être lavée dans un lave-vaisselle.
Vaisselle ne pouvant être lavée dans un lave-vaisselle :
• Casseroles et vaisselle en bois :
elles peuvent s’abîmer à cause des températures de
lavage élevées;
• Objets d’artisanat :
ils peuvent rarement être lavés dans un lave-vaisselle. Les températures
relativement élevées de l’eau et les détergents utilisés peuvent les endommager;
• Vaisselle en plastique :
elle ne résiste pas à la chaleur et peut se déformer. La vaisselle en
plastique résistant à la chaleur doit être lavée dans le panier supérieur;
• Vaisselle et objets en cuivre, étain, zinc et laiton :
• Argenterie :
• Verre et cristal :
la vaisselle en argent peut se tacher;
les objets en verre et en cristal peuvent généralement être lavés dans un
elle tend à se tacher;
lave-vaisselle. Cependant, il existe certains types de verre et de cristal qui deviennent
opaques et qui perdent leur transparence après de nombreux lavages ; pour ce type de
matériaux, nous conseillons de toujours utiliser le programme le moins agressif du tableau
des programmes;
• Vai sselle ave c de s dé corations :
les objets décorés se trouvant dans le commerce ont
généralement une bonne résistance aux lavages dans les lave-vaisselle, même s’il peut
arriver que leurs couleurs pâlissent après des lavages fréquents. En cas de doute sur la
résistance des couleurs, il est opportun de laver peu de pièces à la fois pendant environ un
mois.
60
Instructions pour l'utilisateur
4.4 Utilisation des paniers
Le lave-vaisselle a une capacité de
PANIER INFÉRIEUR
Le panier inférieur reçoit l’action du bras de lavage inférieur à l’intensité maximale et devra donc
contenir la vaisselle la plus "difficile"et la plus sale. Toutes les combinaisons et variétés de charge
sont permises à condition que l’on prenne soin de disposer la vaisselle, les casseroles et les
poêles de façon à ce que toutes les surfaces soient exposées aux jets d’eau provenant du bas.
Pour profiter au maximum de l’espace, le panier inférieur est doté de deux supports pour assiettes
qui peuvent être “couchés” si l’on n’a pas d’assiettes à charger; par ailleurs, il est doté d’un support
à abattant (un secteur ou deux secteurs selon les modèles) pour les assiettes de petites
dimensions; pour la position de ce support, voir les illustrations.
14 couverts
, y compris la vaisselle pour servir.
CHARGEMENT DU PANIER INFÉRIEUR
Disposer soigneusement et verticalement les assiettes plates, creuses, à dessert et les plats. Les
casseroles, les poêles et leurs couvercles correspondants doivent être retournés vers le bas.
Disposer les assiettes creuses et celles à dessert en ayant toujours soin de laisser un espace
entre elles.
Exemples de chargement :
61
Instructions pour l'utilisateur
PANIER PORTE-COUVERTS
On devrait disposer les couverts dans le panier de façon homogène, avec leur manche dirigés vers
le bas et en faisant particulièrement attention à ne pas se blesser avec les lames des couteaux.
Il est destiné à contenir toute sorte de couverts, à l’exception des couverts ayant une longueur telle
qu’elle interfère avec le bras de lavage supérieur.
On peut disposer les louches, les cuillères en bois et les couteaux de cuisine dans le panier
supérieur,
en faisant attention que la pointe des couteaux ne dépasse pas le panier
.
Pour les paniers à couverts,
système exclusif avec tablettes rabattables coulissantes
indépendantes les unes des autres, qui permettent une série de combinaisons utiles pour tirer
profit au mieux de l’espace utilisable; il est aussi possible de séparer le panier en deux parties, très
bonne solution pour un lavage à
Compléments
verticaux
½ charge
(sur les modèles qui ont cette fonction).
Mouvement pour l’extraction
des compléments
Complément
horizontal
ouvert
Complément
horizontal
fermé
,
62
PANIER SUPÉRIEUR
Il est conseillé de charger le panier supérieur avec de la petite vaisselle ou de la vaisselle d’une
grandeur moyenne, comme par exemple des verres, des assiettes, des tasses à café ou à thé, des
assiettes sans rebord et des objets légers en plastique, mais résistant à la chaleur. Si le panier
supérieur est utilisé dans la position la plus basse, on pourra également y charger des plats à
condition que ces derniers soient peu sales.
Le panier supérieur est doté (sur la gauche) de deux grilles
en plastique rabattables pour laisser la place à des verres
hauts, p. ex. verres à pied.
Sur la droite se trouvent deux tablettes porte-couverts
destinées aux couteaux et aux petites cuillers; si elles ne
sont pas utilisées elles peuvent rester en position verticale
et être accrochées au panier.
Pour utiliser les espaces réservés aux petites cuillers,
extraire la tablette comme indiqué dans les illustrations.
Instructions pour l'utilisateur
CHARGEMENT DU PANIER SUPÉRIEUR
Charger la vaisselle avec le côté supérieur dirigé vers l’avant ; les tasses et les récipients creux
devront toujours être disposés avec leur ouverture dirigée vers le bas. On pourra charger le côté
gauche du panier avec des tasses et des verres en les disposant sur deux plans. On peut disposer
des assiettes et des petites assiettes au centre en les enfilant verticalement dans les supports
spécifiques.
Exemples de chargement :
RÉGLAGE DU PANIER SUPÉRIEUR
Le panier supérieur est réglable sur
fonction de la hauteur de la vaisselle à laver dans le panier inférieur. Procéder de la façon
suivante.
Version
•
•
•
•
•
Version
•
•
extractible
extraire le guide droite du panier ;
enlever l'arrêt en le décrochant avant comme indiqué sur la figure ;
pousser le guide pour libérer les roues ;
introduire dans le guide les deux roues supérieures ou inférieures, selon le réglage désiré ;
repositionner l'arrêt dans sa position d'origine.
à touche
extraire le panier en fin de course et en tirer vers le haut le côté droit.
À ce point il sera possible de disposer des assiettes plus grandes dans le panier inférieur.
Pour revenir à la position initiale, extraire une nouvelle fois le panier supérieur et appuyer sur le
levier de déblocage.
:
:
deux positions
, selon les nécessités de l’utilisateur et en
63
Instructions pour l'utilisateur
5. Nettoyage et entretien
Avant toute intervention, il faut débrancher l’alimentation électrique de l’appareil.
5.1 Avertissements et conseils généraux
Éviter l’emploi de détergents abrasifs ou acides.
Les surfaces externes et la contre-porte du lave-vaisselle devront être nettoyées à intervalles
réguliers à l’aide d’un chiffon doux et humide ou bien avec un détergent normal pour surfaces
peintes. Les joints d’étanchéité de la porte devront être nettoyés avec une éponge humide.
Il est périodiquement bon (une ou deux fois par an) de nettoyer la cuve et les joints pour éliminer la
saleté ayant pu se déposer en utilisant un chiffon doux et de l’eau.
NETTOYAGE DU FILTRE D’ ARRIVÉE D’EAU
Le filtre d’arrivée d’eau Asitué à la sortie du robinet a besoin d’être périodiquement nettoyé.
Après avoir fermé le robinet d’eau, dévisser l’extrémité du tuyau d’arrivée d’eau, retirer le filtre A et
le nettoyer délicatement sous un jet d’eau courante. Réinsérer le filtre A dans son logement et
revisser soigneusement le tuyau d’arrivée d’eau.
NETTOYAGE DES BRAS DE LAVAGE
Les bras de lavage sont facilement démontables pour permettre le nettoyage périodique des buses
et prévenir des engorgements possibles. Les laver sous un jet d’eau et les réinsérer
soigneusement dans le urs loge ment s,
aucun cas entravé.
Pour extraire le bras de lavage
•
Pour extraire le bras de lavage
•
tirant au milieu.
NETTOYAGE DU BRAS DE LAVAGE VERSION ORBIT AL
Pour extraire le bras de lavage ORBITAL il faut saisir le bras le
plus long et soulever le bras ORBITAL vers le haut.
Laver les bras sous un jet d’eau courante et les réinsérer
soigneusement dans le ur logeme nt.
Après avoir remonté les bras de lavage, vérifier qu'ils tournent
librement.
Dans le cas contraire, vérifier s'ils ont été correctement montés.
en vérifiant que leur mouvement circulaire ne soit en
supérieur
inférieur
il faut dévisser la bague de fixation R.
il faut tout simpleme nt le soule ver vers le haut, en
ORBITAL
64
Instructions pour l'utilisateur
NETTOYAGE DU GROUPE FILTRANT
Il est opportun de contrôler périodiquement le filtre central C et, s’il le faut, le nettoyer. Pour
•
l’extraire, il faut saisir les languettes, tourner en sens anti-horaire et soulever vers le haut;
pousser d’en bas le filtre central D pour l’extraire du microfiltre;
•
séparer les deux parties qui composent le filtre en plastique en appuyant sur le corps du filtre
•
dans la zone indiquée par le fléches;
retirer le filtre central en le soulevant.
•
INSTRUCTIONS ET CONSEILS POUR UN BON ENTRETIEN :
Les filtres doivent être nettoyés
•
Il est indispensable de
•
à l’eau courante
nettoyer les filtres attentivement
avec une brosse dure.
et selon les indications
susmentionnées : le lave-vaisselle ne peut pas fonctionner si les filtres sont engorgés.
• Remettre soigneusement les filtres
dans leur logement afin d’éviter d’endommager la pompe
de lavage.
SI LE LAVE-VAISSELLE RESTE INUTILISÉ PENDANT LONGTEMPS :
Effectuer le programme de trempage
•
• Débrancher la fiche
Laisser
•
la porte
de la prise de courant.
légèrement
ouverte
deux fois
de sorte à empêcher la formation de mauvaises odeurs à
de suite.
l’intérieur de la cuve de lavage.
• Remplir le doseur de produit pour le rinçage.
• Fermer le robinet de l’eau.
AVANT DE RÉUTILISER LE LAVE-VAISSELLE APRÈS UN ARRÊT PROLONGÉ:
Contrôler qu’
•
il n’y ait pas de dépôts de boue ou de rouille
à l’intérieur de la tuyauterie ; si tel
est le cas, laisser couler l’eau du robinet d’alimentation pendant quelques minutes.
• Rebrancher la fiche
• Raccorder le tuyau flexible d’alimentation d’eau et rouvrir le robinet.
dans la prise de courant.
65
Instructions pour l'utilisateur
ÉLIMINATION DE PETITS INCONVÉNIENTS
Dans certains cas, il est possible d’éliminer personnellement d’éventuels inconvénients avec l’aide
des instructions suivantes :
Si le programme ne démarre pas, vérifier que :
Le lave-vaisselle soit branché au réseau électrique;
•
La distribution d’énergie électrique n’ait pas été interrompue;
•
Le robinet de l’eau soit ouvert;
•
La porte du lave-vaisselle ait été correctement fermée.
•
Si de l’eau stagne dans le lave-vaisselle, vérifier que :
le tuyau d’évacuation ne soit pas plié ;
•
le siphon de vidange ne soit pas bouché ;
•
les filtres du lave-vaisselle ne soient pas engorgés.
•
Si la vaisselle n’est pas nettoyée, vérifier que :
le détergent ait été introduit en quantité suffisante ;
•
il y ait du sel régénérant dans le réservoir spécifique ;
•
la vaisselle ait été disposée correctement ;
•
le programme sélectionné soit approprié au type et au degré de saleté de la vaisselle ;
•
tous les filtres soient propres et correctement insérés dans leurs logements ;
•
les orifices de sortie de l’eau des bras de lavage ne soient pas bouchés ;
•
aucun objet n’ait bloqué la rotation des bras de lavage.
•
Si la vaisselle ne sèche pas ou reste opaque, vérifier que :
il y ait du produit de rinçage dans le distributeur spécifique ;
•
le réglage de la distribution de ce produit soit correcte ;
•
le détergent utilisé soit d’une bonne qualité et qu’il n’ait pas perdu ses caractéristiques (par
•
exemple à cause d’une conservation avec l’emballage ouvert).
Si la vaisselle présente des rayures, des taches…vérifier que :
le réglage du dosage du produit de rinçage ne soit pas excessif.
•
Si des traces de rouille sont visibles dans la cuve :
la cuve est en acier résistant à la corrosion et donc d’éventuelles taches de rouille sont dues à
•
des éléments externes (morceaux de rouille provenant de conduites de l’eau, de casseroles,
de couverts, etc.). Pour éliminer ces taches il existe dans le commerce des produits
spécifiques.
Vérifier que soient utilisées de justes doses de détergent. Certains détergents peuvent être
•
plus corrosifs que d’autres.
Vérifier que le bouchon du réservoir du sel soit bien fermé et que le réglage de l’installation de
•
l’adoucisseur d’eau soit correct.
66
Si, après l’application des instructions susmentionnées, les anomalies de fonctionnement devaient
persister, il faudra contacter le centre d’assistance technique autorisé le plus proche.
ATTENTION : les interventions effectuées sur l’appareil par un personnel non autorisé ne
sont pas couvertes par la garantie et sont donc à la charge de l’usager.
Instructions pour l'utilisateur
6. Guide de dépannage
Le lave-vaisselle est doté d’un système d’autodiagnostic à même de relever et de signaler une
série prédéfinie de pannes possibles.
TABLEAU DES ANOMALIES RELEVÉES PAR LE SYSTÈME D’AUTODIAGNOSTIC
ANOMALIE DESCRIPTION
E1
E2 - E9
E3
E4
E5
E6
E7
E8
Intervention du système anti-débordement (s’il est présent).
Intervention du système qui limite le niveau de l’eau dans le lave-vaisselle.
La machine ne chauffe pas l’eau.
Sonde de la temérature débranchée.
La machine n’est pas en mesure de charger l’eau.
La machine n’évacue pas l’eau de la cuve.
La machine n’est pas en mesure de mesurer de façon précise la quantité d’eau chargée.
Anomalie dy système de distribution de l’eau dans le paniers.
Les alarmes E1,E2,E3,E4,E8,E9 provoquent le “forçage” en fin de cycle du programme en
•
cours.
Les alarmes E5,E6 interrompent le programme en cours et lorsque la cause est résolue le
•
programme reprend.
L’alarme E7 est visualisé à la fin du cycle qui termine étant donné que le fonctionnement du
•
lave-vaisselle n’est pas compromis.
Pour mettre à “zéro” une alarme, il faut:
ouvrir et fermer la porte; ou bien, éteindre et rallumer la machine. Il est maintenant possible de
•
reprogrammer le lave-vaisselle.
Si l’anomalie persiste, se mettre en contact avec le service assistance agréé.
DONNÉES TECHNIQUES
Largeur
Profondeur mesurée au profil externe du
bandeau de commandes
Hauteur
Capacité
Pression eau d’alimentation
Données électriques
597÷ 599 mm
Installation libre : 600 mm
de 850 mm à 870 mm
Couverts standards
Min. 50 – max. 900 kPa (min. 0.5 – max. 9 bars)
Voir plaque des caractéristiques
67
Solosualcunimodelli
Certainmodelsonly
Seulementsurcertainsmodèles
nurbeieinigeModellen
Sóloenalgunosmodelos
alleenindienvantoepassing
SUPERFICIEINTERNA
SURFACEINTERNE
INNERSURFACE
INNENFLACHE
LATOSUPERIORE
BORDSUPERIEURE
UPPEREDGE
OBERKANTE
Solosualcunimodelli-Certainmodelsonly
Seulementsurcertainsmodèles-nurbeieinigeModellen
Sóloenalgunosmodelos-alleenindienvantoepassing
Regolazionevitetensionemolle(12)-Coperturafotocontappoindotazione(13)
DoorspringAdjustementdevice(12)-Coveringofholeusingcapprovided(13)
Réglagedesressortsdelaporte(12)-Couverturedutrouaveclebouchonfourni(13)
VorrichtungfürdieEinstellungderSpannungderTürfedem(12)AbdeckendesLochsmitdemmitgeliefertenStopfen(13)
1
8
10
11
13
9
Loading...
