MANUAL DE USO
LAVAVAJILLAS
Indice
1. Advertencias para la seguridad y el uso de la máquina _________ 104
2. Instalación y puesta en obra ______________________________ 106
2.1 Conexión a la red de distribución del agua ______________________________________ 106
2.2 Conexión a la red eléctrica___________________________________________________ 107
3. Descripción de los mandos_______________________________ 108
3.1 EI panel frontal ____________________________________________________________ 108
3.2 Programas de lavado _______________________________________________________ 108
4. Instrucciones para el uso ________________________________ 110
4.1 Uso del descalcificador de agua ______________________________________________ 110
4.2 Uso del dispensador de abrillantador y detergente ________________________________ 112
4.3 Advertencias y consejos generales ____________________________________________ 114

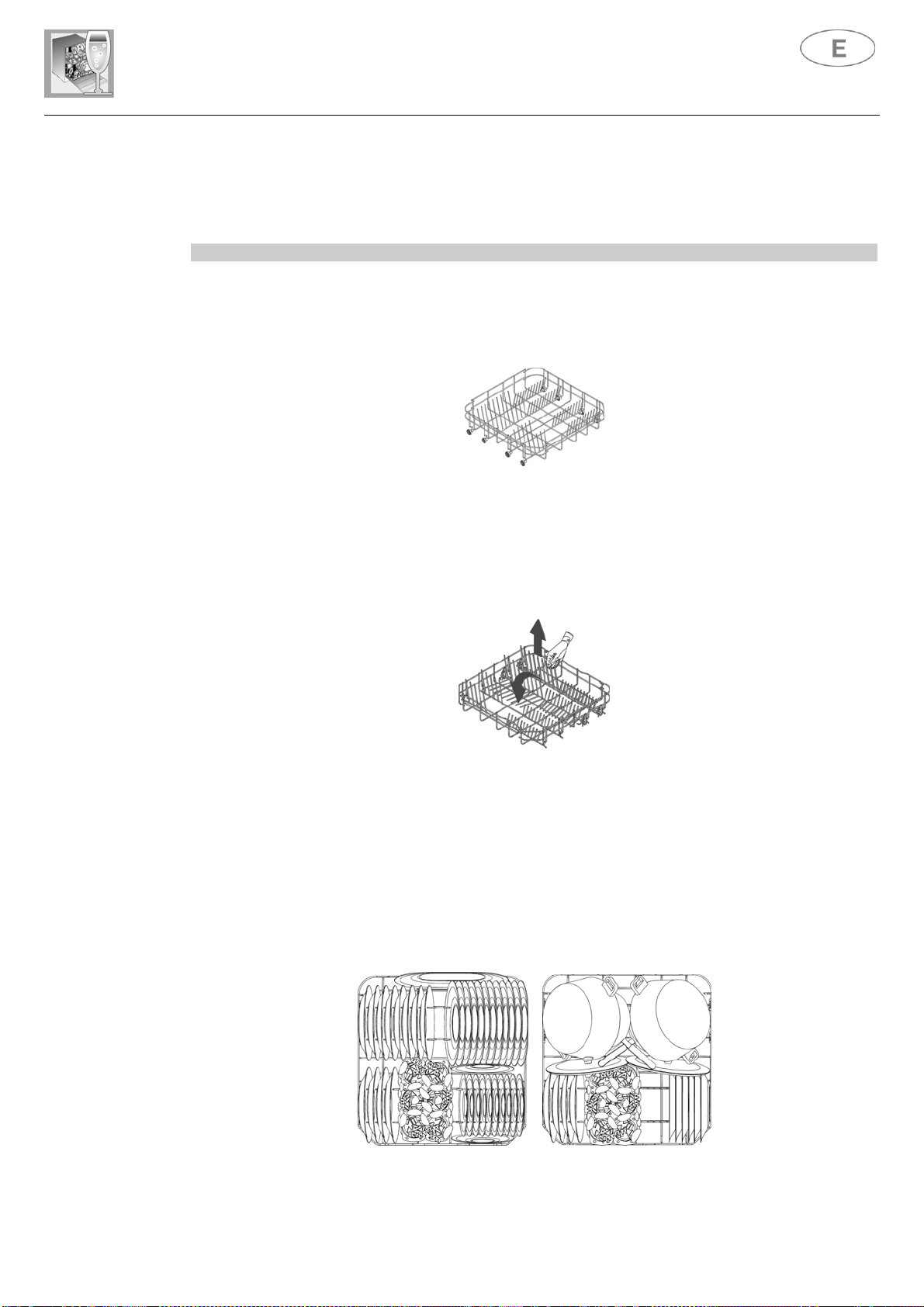

4.4 Uso de los cestos __________________________________________________________ 115
5. Limpieza y mantenimiento _______________________________ 118
5.1 Advertencias y consejos generales ____________________________________________ 118
6. Remedios para eventuales anomalías de funcionamiento _______ 121
Gracias por elegir nuestro producto.
Le aconsejamos lea detenidamente todas las instrucciones contenidas en el presente manual que le
permitirán conocer las condiciones ideales para un uso correcto y seguro de su lavavajillas.
Todos los párrafos están presentados para que Ud. logre conocer por etapas todas las funciones del
aparato. Los textos están escritos en un lenguaje sencillo y acompañados por ilustraciones
detalladas. El presente manual le dará consejos útiles para el uso de los cestos, de las toberas de
rociado, de los compartimentos, filtros y programas de lavado y para la correcta programación de los
mandos.
Con los consejos de limpieza, podrá mantener inalteradas en el tiempo las prestaciones de su
lavavajillas.
El presente manual, muy fácil de consultar, le ayudará a responder a todas las preguntas que
pudiesen surgir durante el uso de su nuevo lavavajillas.
INSTRUCCIONES PARA EL INSTALADOR: están destinadas al
llevar a cabo la instalación, la puesta en servicio y el control del aparato.
técnico competente
que deberá
INSTRUCCIONES PARA EL USUARIO: contienen los consejos para el uso, la descripción de los
mandos y las correctas operaciones de limpieza y mantenimiento del aparato.
103
Advertencias
1. Advertencias para la seguridad y el uso de la
máquina
EL PRESENTE MANUAL ES UNA PARTE INTEGRANTE DEL APARATO: SE DEBERÁ CONSERVAR SIEMPRE EN
BUENAS CONDICIONES DE INTEGRIDAD JUNTO A LA MÁQUINA. ANTES DEL USO, LE ACONSEJAMOS LEA
DETENIDAMENTE TODAS LAS INDICACIONES CONTENIDAS EN EL MISMO. LA INSTALACIÓN SE DEBERÁ
ASIGNAR A PERSONAS COMPETENTES, EN EL RESPETO DE LAS NORMAS VIGENTES. ESTE APARATO HA SIDO
CREADO PARA EL USO DOMÉSTICO CON ARREGLO A LAS
ACTUALMENTE EN VIGOR Y A LAS NORMAS DE PREVENCIÓN Y ELIMINACIÓN DE LAS PERTURBACIONES
92/31)
RADIO. ESTE APARATO NACE EL
CONSIDERAR IMPROPIO.
EMPLEO DEL APARATO PARA TAREAS QUE NO SEAN LAS INDICADAS EN LAS PRESCRIPCIONES DE USO.
LA FICHA DE IDENTIFICACIÓN, CON LAS CARACTERÍSTICAS TÉCNICAS DE LA MÁQUINA, EL NÚMERO DE
MATRÍCULA Y LA MARCA, ESTÁ SITUADA EN UNA POSICIÓN BIEN VISIBLE EN EL BORDE INTERIOR DE LA
PUERTA.
RAZÓN.
LA FICHA SITUADA EN EL BORDE INTERIOR DE LA PUERTA NO SE DEBERÁ ELIMINAR POR NINGUNA
LAVADO Y SECADO DE VAJILLAS
EL CONSTRUCTOR NO SE ASUME NINGUNA RESPONSABILIDAD EN CASO DE
NORMAS 72/23 CEE, 897336 (INCLUÍDA LA NORMA
; CUALQUIER OTRO TIPO DE USO SE DEBE
NO ABANDONE EVENTUALES RESIDUOS DE EMBALAJE EN EL AMBIENTE DOMÉSTICO. SEPARE LOS DISTINTOS
MATERIALES DE DESPERDICIO DEL EMBALAJE Y ENTRÉGUELOS AL CENTRO DE RECOLECCIÓN SELECTIVA DE
RESIDUOS MÁS CERCANO.
ES OBLIGATORIO EFECTUAR LA CONEXIÓN DE TIERRA CON ARREGLO A LAS INDICACIONES SUMINISTRADAS
POR LAS NORMAS DE SEGURIDAD DE LA INSTALACIÓN ELÉCTRICA.
EL CONSTRUCTOR NO SE ASUME NINGUNA RESPONSABILIDAD EN CASO DE DAÑOS A OBJETOS O PERSONAS
PROVOCADOS POR LA FALTA DE CONEXIÓN O POR LA CONEXIÓN DEFECTUOSA DE LA LÍNEA DE TIERRA
EN CASO DE QUE EL APARATO NO SE PUDIESE CONECTAR CON UNA CLAVIJA, SE DEBERÁ INSTALAR UN
DISPOSITIVO DE SEPARACIÓN OMNIPOLAR CON UNA ABERTURA POR CONTACTO DE POR LO MENOS 3 MM.
LA CLAVIJA A CONECTAR AL CABLE DE ALIMENTACIÓN Y LA TOMA CORRESPONDIENTE DEBERÁN SER DEL
MISMO TIPO Y CONFORMES CON LAS NORMAS EN VIGOR. CONTROLE QUE LOS VALORES DE TENSIÓN Y
FRECUENCIA DE LA RED CORRESPONDAN A LOS DE LA FICHA DE IDENTIFICACIÓN. EVITE EL USO DE
ADAPTADORES O DERIVADORES.
NUNCA DESCONECTE LA CLAVIJA TIRANDO DEL CABLE DE ALIMENTACIÓN
.
.
• DESPUÉS DE LA INSTALACIÓN, LA CLAVIJA DEBERÁ QUEDAR EN UNA POSICIÓN BIEN ACCESIBLE.
• EN CASO DE QUE SE PERJUDIQUE EL CABLE DE ALIMENTACIÓN, RECURRA A UN TÉCNICO COMPETENTE
PARA REEMPLAZARLO.
104
EN CASO DE INSTALACIÓN DE LA MÁQUINA SOBRE PAVIMENTOS REVESTIDOS DE MOQUETA, SE DEBERÁ
PRESTAR ATENCIÓN QUE LAS ABERTURAS EN LA PARTE INFERIOR NO QUEDEN TAPADAS.
CUANDO TERMINE DE USAR EL APARATO, APAGUE EL LAVAVAJILLAS PARA EVITAR LA DISPERSIÓN DE
ENERGÍA ELÉCTRICA.
CUANDO DECIDA QUE YA NO VA A UTILIZAR MÁS EL APARATO, HAGA QUE EL MISMO QUEDE INUTILIZABLE.
DESCONECTE LA CLAVIJA DE LA TOMA ELÉCTRICA Y LUEGO CORTE EL CABLE DE ALIMENTACIÓN. ELIMINE
TODAS LAS PARTES DE LA MÁQUINA QUE PODRÍAN REPRESENTAR UNA FUENTE DE POTENCIAL PELIGRO
PARA LOS NIÑOS (CERRADURAS, PUERTAS, ETC.). ENTREGUE LUEGO EL APARATO A UN CENTRO DE
RECOLECCIÓN SELECTIVA DE RESIDUOS.
EN CASO DE FUNCIONAMIENTO ANÓMALO, DESCONECTE EL LAVAVAJILLAS DE LA RED ELÉCTRICA Y CIERRE
LA LLAVE DEL AGUA. PÓNGASE LUEGO EN CONTACTO CON UN TÉCNICO COMPETENTE.
Advertencias
Á
Á
EN CASO DE ANOMALÍAS O DESPERFECTOS PROVOCADOS POR EL TRANSPORTE, RECOMENDAMOS NO
UTILICE EL LAVAVAJILLAS. SI TUVIESE ALGUNA DUDA, PÓNGASE EN CONTACTO CON EL VENDEDOR.
EL APARATO SE DEBERÁ INSTALAR Y CONECTAR SEGÚN LAS INSTRUCCIONES SUMINISTRADAS POR EL
CONSTRUCTOR Y POR EL PERSONAL COMPETENTE.
EL APARATO ESTÁ DESTINADO A PERSONAS ADULTAS.
JUEGUEN CON EL MISMO. NO PERMITA QUE LOS NIÑOS TOQUEN EVENTUALES DETERGENTES DE LAVADO O
SE ACERQUEN A LA PUERTA CUANDO ESTÉ ABIERTA. EL MATERIAL QUE FORMA PARTE DEL EMBALAJE
(BOLSITAS DE PLÁSTICO, POLIESTIRENO, PERFILES METÁLICOS, ETC.) NO SE DEBERÁ DEJAR AL ALCANCE DE
LOS NIÑOS. NO DEJE QUE LOS NIÑOS SE ACERQUEN AL LAVAVAJILLAS ABIERTO; ES POSIBLE QUE EN EL
APARATO HAYA RESIDUOS DE DETERGENTE QUE PUEDEN PROVOCAR DAÑOS IRREVERSIBLES EN LOS OJOS,
EN LA BOCA Y EN LA GARGANTA, CAUSANDO INCLUSO LA MUERTE POR ASFIXIA.
NO INTRODUZCA SOLVENTES COMO ALCOHOL O TREMENTINA QUE PUEDEN PROVOCAR LA EXPLOSIÓN DEL
APARATO.
NO PONGA EN EL APARATO VAJILLAS QUE PRESENTEN RESIDUOS DE CENIZA, CERA O PINTURA.
NO SE APOYE NI SE SIENTE SOBRE LA PUERTA ABIERTA DEL LAVAVAJILLAS YA QUE EL APARATO SE
PODRÍA VOLCAR PROVOCANDO SITUACIONES PELIGROSAS PARA LAS PERSONAS.
NUNCA TOQUE LA RESISTENCIA AL FINAL DE UN PROGRAMA DE LAVADO.
ES POSIBLE QUE DURANTE EL USO DEL LAVAVAJILLAS SE VERIFIQUE UN OSCURECIMENTO, INCLUSO
LOCALIZADO, DE LA RESISTENCIA. ESTE FENÓMENO ES NORMAL Y SE DEBE A LA MODALIDAD DE
FUNCIONAMIENTO, PERO NON COMPROMETE EN ABSOLUTO LA CORRECTA FUNCIONALIDAD DEL APARATO.
NO PERMITA QUE LOS NIÑOS SE ACERQUEN O
NO TOME EVENTUALES RESIDUOS DE AGUA PRESENTES EN LA VAJILLA O EN EL LAVAVAJILLAS AL FINAL DEL
PROGRAMA DE LAVADO Y ANTES DEL PROGRAMA DE SECADO.
MODELOS PROVISTOS DE AGUASTOP
AGUASTOP ES UN DISPOSITIVO QUE IMPIDE EVENTUALES INUNDACIONES EN CASO DE PÉRDIDAS DE AGUA.
CUANDO SE VERIFIQUE EL FUNCIONAMIENTO DEL DISPOSITIVO AGUASTOP, RECURRA A UN TÉCNICO
COMPETENTE PARA QUE DETECTE Y RESUELVA LA AVERÍA. EN LOS MODELOS PROVISTOS DE AGUASTOP, EL
TUBO DE ALIMENTACIÓN DEL AGUA CUENTA CON UNA ELECTROVÁLVULA.
CAER LA ELECTROV
AGUA, DESCONECTE EL APARATO DE LA RED HÍDRICA Y ELÉCTRICA.
TERMINADA LA INSTALACIÓN, LLEVE A CABO ALGUNAS PRUEBAS DEL APARATO SIGUIENDO LAS
INSTRUCCIONES DETALLADAS A CONTINUACIÓN. EN CASO DE QUE EL APARATO NO FUNCIONE, RECURRA AL
CENTRO DE ASISTENCIA TÉCNICA MÁS CERCANO.
NO TRATE DE REPARAR EL APARATO POR SU CUENTA.
EL LAVAVAJILLAS HA SIDO FABRICADO CON ARREGLO A LOS REQUISITOS PREVISTOS POR LAS NORMAS DE
SEGURIDAD VIGENTES EN MATERIA DE EQUIPOS ELÉCTRICOS. EVENTUALES CONTROLES TÉCNICOS SE
DEBERÁN ASIGNAR AL PERSONAL EXPERTO Y AUTORIZADO:
PERSONAS NO COMPETENTES HAR
FUENTE DE POTENCIAL PELIGRO PARA EL USUARIO.
LVULA EN EL AGUA.
EN CASO DE QUE SE PERJUDIQUE EL TUBO DE ALIMENTACIÓN DEL
N DECAER LAS CONDICIONES DE GARANTÍA Y SE CONVERTIRÁN EN UNA
El constructor no se asume ninguna responsabilidad
LAS REPARACIONES REALIZADAS POR
en caso de daños sufridos por personas u objetos,
NO CORTE EL TUBO Y NO DEJE
provocados por el incumplimiento de las prescripciones citadas o debidos a la violación de alguna pieza del
aparato o al empleo de repuestos no originales.
105
Instrucciones para el instalador
2. Instalación y puesta en obra
Elimine los elementos de protección de los cestos en poliestireno.
Coloque el aparato en el lugar deseado. El lavavajillas se puede instalar apoyando las paredes
laterales o el respaldo a los muebles o a las paredes de la cocina.
En caso de que decida instalar el aparato cerca de una fuente de calor, coloque entremedio de
ambos electrodomésticos un panel termoaislante para prevenir eventuales recalentamientos y
funcionamientos anómalos.

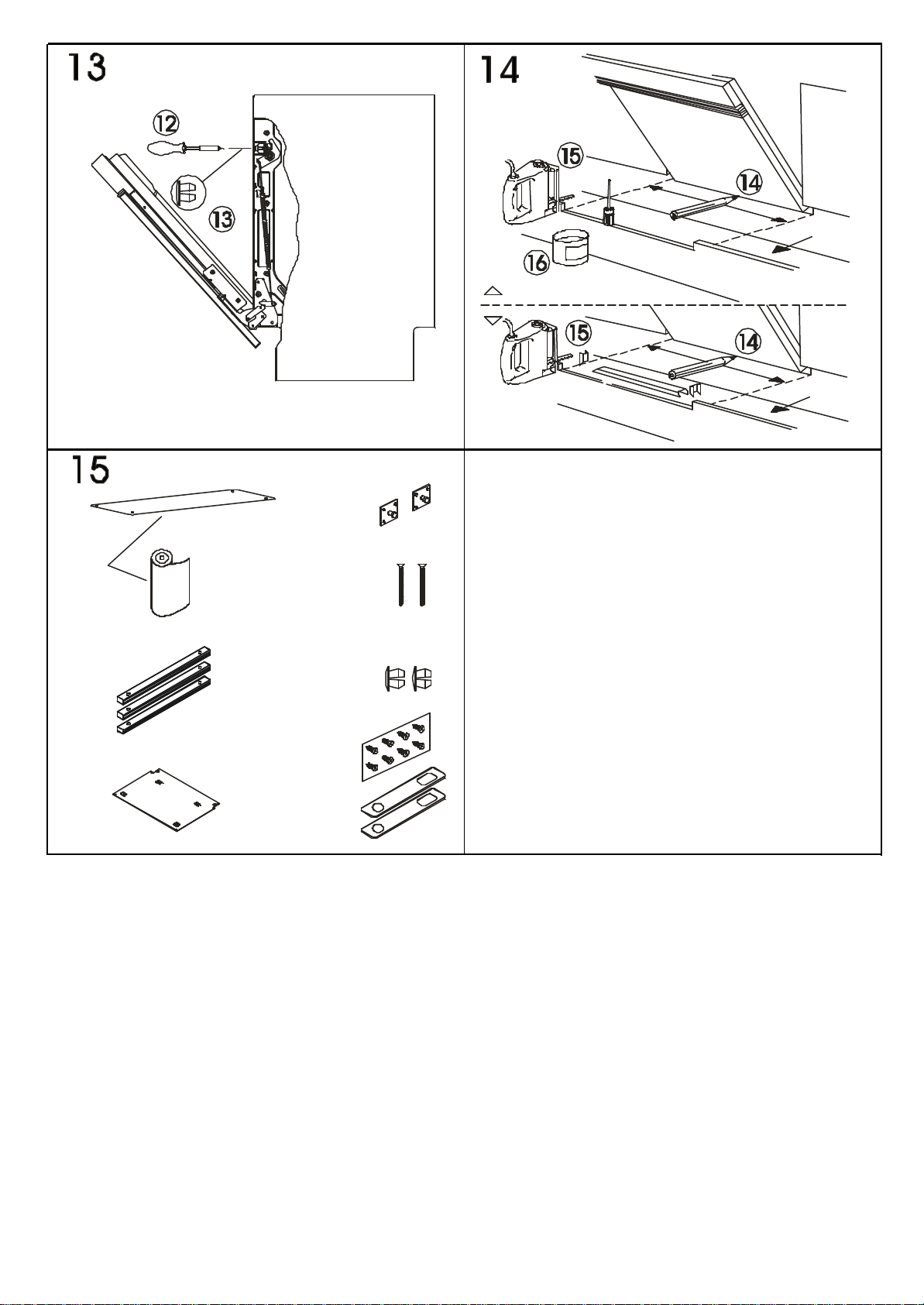

Para asegurar la estabilidad, recuerde que eventuales aparatos panelables o integrables se
deberán instalar únicamente bajo encimeras continuas, atornillándolos a los muebles contiguos.
Para facilitar las operaciones de instalación, las tuberías de alimentación y evacuación de aguas
se pueden orientar en cualquier dirección, prestando atención en que no queden dobladas o
estranguladas y que no estén demasiado tirantes.
Nivele el aparato al suelo sirviéndose de los pies ajustables correspondientes. Esta operación es
indispensable para asegurar el correcto funcionamiento del lavavajillas.
Algunos modelos cuentan con un solo pie posterior, que se puede regular con un tornillo situado
en la parte inferior de la zona delantera del aparato.
2.1 Conexión a la red de distribución del agua
Prevenga eventuales riesgos de obstrucción o averías:
quedara inutilizada por mucho tiempo, antes de conectar el aparato a la red de distribución del
agua, controle que el agua salga bien limpia y sin impurezas para evitar que se verifiquen
desperfectos en el aparato. Para la conexión del lavavajillas a la red de distribución del agua
sírvase exclusivamente de tubos nuevos; nunca vuelva a utilizar tubos viejos o usados.
CONEXIÓN A LA TOMA DE AGUA
Conecte el tubo de alimentación a la toma de agua fría con un casquillo roscado 3/4” gas,
interponiendo el filtro A suministrado junto al aparato.
Con las manos enrosque bien a fondo el tubo y luego complete la operación ajustando con
una pinza de 1/4 de vuelta. En los modelos previstos de AGUASTOP, el filtro se suministra
empalmado de antemano en el casquillo roscado.
si la tubería del agua fuese nueva o
106
El lavavajillas se puede alimentar con agua
agua caliente, el tiempo de lavado sufrirá una reducción de unos 20 minutos, pero su eficacia de
lavado se mantendrá a un nivel levemente inferior. La conexión se deberá efectuar a la toma de
agua caliente para uso doméstico, siguiendo las mismas instrucciones señaladas para la conexión
a la toma de agua fría.
que no supere los 60°C.
Alimentando el aparato con
Instrucciones para el instalador
CONEXIÓN A LA TUBERÍA DE EVACUACIÓN
Introduzca el tubo correspondiente en una tubería de
evacuación que presente un diámetro mínimo de
como alternativa, lo puede apoyar en el lavadero,
utilizando el soporte para el tubo suministrado junto al
aparato, teniendo cuidado de evitar curvas demasiado
acentuadas o estrangulamientos. Lo importante es
evitar que el tubo se desenganche y se caiga. Es por
ello que el mismo está terminado con un orificio que se
puede asegurar con un cordón a la parede o a la llave
del agua.
El extremo que quede libre se deberá colocar a una
altura incluida entre
permanecer bajo el agua.
En caso de tubos prolongadores colocados en posición
horizontal, a lo largo de una longitud máxima de 3 m.,
coloque la tubería de evacuación a una altura máx. de
85 cm
. del suelo.
30 y 100 cm
. y nunca deberá
4 cm
;
2.2 Conexión a la red eléctrica
Conecte la clavija a una toma de corriente adecuada respetando las instrucciones indicadas en el
capítulo "1. Advertencias para la seguridad y el uso de la máquina".
107
Instrucciones para el usuario
3. Descripción de los mandos
3.1 EI panel frontal
Todos los mandos y los dispositivos de control del lavavajillas están situados en el panel frontal.
1
SELECTOR
2
TECLA DE
3
PULSADOR
4
TECLA
5
PILOTO DE
6
PILOTO DE
7
PILOTO DE
8
PILOTOS
9
TECLA DE
DISPLAY
10
11
MANIJA EMPOTRADA PARA ABRIR LA PUERTA
PROGRAMAS DE LAVADO
ENCENDIDO/APAGADO
MARCHA/PARADA
LAVADO DE MEDIA CARGA
ENCENDIDO
FALTA DE SAL
FALTA ABRILLANTADOR
FASES PROGRAMA
ACCIONAMIENTO RETARDADO ENTRE 1 Y 9 HORAS
INDICADOR DE ACCIONAMIENTO RETARDADO (presente sólo en algunos modelos)
(presente sólo en algunos modelos)
ż
(
piloto apagado / Ɣ piloto encendido)
3.2 Programas de lavado
Antes de activar el programa de lavado, controle que
•
la llave del agua esté
•
•
•
•
•
depósito
En el
dispensador
El
Los cestos estén
Las toberas de rociado giren
La puerta del lavavajillas
abierta
del descalcificador
cuente con la
.
haya sal regeneradora
cantidad adecuada de detergente
colocados correctamente
libremente
esté bien cerrada
.
sin ningún atasco.
.
(presente sólo en algunos modelos)
:
.
.
108
SELECCIÓN DE LAVADO A MEDIA CARGA
Esta función es ideal para cargar vajillas hasta
eléctrica. Está controlada por la tecla de
6 cubiertos
MEDIA CARGA (4)
y permite ahorrar agua y energía
y permite lavar sólo en el cesto
superior.
IMPORTANTE.
No olvidar
lavado sucesivo se efectúe
cesto superior
En el
desactivar el programa
involuntariamente
una vez que se ha concluido para evitar que el
de media carga.
podrá colocar un cesto portacubiertos, pero recuerde que
el cesto inferior
deberá permanecer vacío.
ATENCIÓN: es inútil colocar vajillas y cubiertos en el cesto inferior ya que el chorro de agua
alcanzará únicamente el cesto superior.
ENCENDIDO/PUEST A EN MARCHA
Encienda el lavavajillas pulsando la tecla de ENCENDIDO (2); el piloto de ENCENDIDO
(5) se iluminará. Para que arranque el programa planteado anteriormente, presione sin
interrupción por algunos segundos el pulsador de MARCHA/PARADA (3), hasta
escuchar la señal acústica de comienzo de ciclo. El piloto correspondiente a la primera
fase del programa seleccionado emitirá una luz intermitente.
CUADRO PARA LOS INSTITUTOS DE CONTROL
Norma de control EN 50242
Programa comparativo
(*) Selector en P6
Carga 12 cubiertos
Tipo de detergente B
Dosificación detergente 30 g
Regulación abrillantador Según los modelos 3/4 o 4/6
CARGAS CONFORMES CON LA NORMA EN 50242
Si tuviese que abrir la puerta del lavavajillas durante la fase de lavado, luego
tendrá que esperar 1 minuto antes de que se vuelva a accionar el
programa. Cierre correctamente la puerta, el programa reanudará su
ejecución desde el punto en que había sido interrumpido. Es posible que
esta operación provoque alguna irregularidad en la secuencia del programa.
FINAL DE PROGRAMA
Una vez concluido el programa de lavado, según cuál sea el programa ejecutado el
selector se posicionará en correspondencia con un índice de STOP. Apagar el
lavavajillas presionando para ello la tecla ENCENDIDO/APAGADO (2).
CESTO INFERIOR CESTO SUPERIOR CON
PORTA TAZAS METÁLICO
CESTO SUPERIOR CON
PORTA TAZAS DE PLÁSTICO
Según el modelo, el cesto para cubiertos se puede suministrar provisto de rejillas
amovibles en las que se pueden colocar los cubiertos de manera que queden
suficientemente distanciados como para permitir la circulación del agua entre medio
de los mismos.
Loading...
