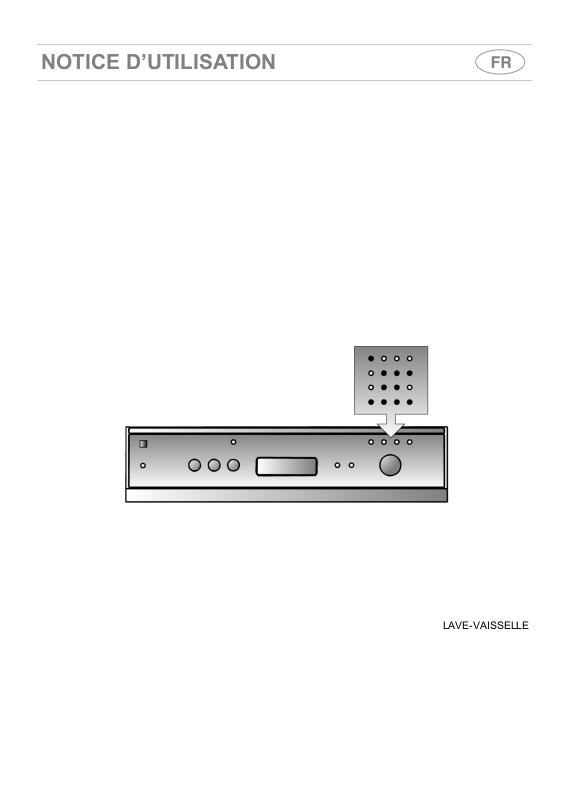

NOTICE D’UTILISATION
LAVE-VAISSELLE
Index
1. Avertissements concernant la sécurité et l’utilisation ____________ 44
2. Installation et pose ______________________________________ 46
2.1 Raccordement au réseau de distribution d'eau ____________________________________ 46
2.2 Alimentation électrique_______________________________________________________ 47
3. Description des commandes_______________________________ 48
3.1 Le bandeau de commandes frontal _____________________________________________ 48
3.2 Programmes de lavage ______________________________________________________ 48
4. Instructions pour l’utilisation _______________________________ 50
4.1 Utilisation de l’adoucisseur d’eau_______________________________________________ 50
4.2 Utilisation du distributeur du produit de lavage et de rinçage _________________________ 52
4.3 Avertissements et conseils généraux ___________________________________________ 54
4.4 Utilisation des paniers _______________________________________________________ 55
5. Nettoyage et entretien____________________________________ 58
5.1 Avertissements et conseils généraux ___________________________________________ 58
6. Guide de dépannage ____________________________________ 61
Nous vous remercions d’avoir choisi notre produit.
Nous vous conseillons de lire attentivement toutes les instructions que contient ce manuel afin de
connaître les conditions les plus appropriées à une utilisation correcte et sûre de votre lave-vaisselle.
Chaque paragraphe est proposé de sorte que vous puissiez connaître pas à pas toutes les fonctions
de l’appareil, les textes sont facilement compréhensibles et illustrés par des images détaillées.
On y donne des conseils utiles pour l’utilisation de paniers, bras de lavage, distributeurs, filtres,
programmes de lavage et pour la configuration correcte des commandes.
Les conseils de nettoyage qui y sont indiqués vous permettront de maintenir inaltérées dans le
temps les performances de votre lave-vaisselle.
Ce manuel, d’une consultation facile, vous permettra de satisfaire toutes les questions que vous
pourrez vous poser quant à l’utilisation de votre nouveau lave-vaisselle.
INSTRUCTIONS POUR L’INSTALLATEUR : elles sont destinées au
effectuer l’installation, la mise en service et l’essai de l’appareil.
technicien qualifié
qui doit
INSTRUCTIONS POUR L’UTILISATEUR : elles indiquent les conseils d’utilisation, la description des
commandes et les correctes opérations de nettoyage et d’entretien de l’appareil.
43
Avertissements
É
1. Avertissements concernant la sécurité et
l’utilisation
CE MANUEL EST PARTIE INTÉGRANTE DE L’APPAREIL: IL FAUT TOUJOURS LE CONSERVER INTACT PRÈS DE
L’APPAREIL. AVANT L’UTILISATION, NOUS CONSEILLONS UNE LECTURE ATTENTIVE DE TOUTES LES
INDICATIONS QUE CONTIENT CE MANUEL. L’INSTALLATION DEVRA ÊTRE EFFECTUÉE PAR UN PERSONNEL
QUALIFIÉ ET CONFORMÉMENT AUX NORMES EN VIGUEUR. CET APPAREIL EST PRÉVU POUR UNE UTILISATION
DE TYPE DOMESTIQUE ET RÉPOND AUX
VIGUEUR, Y COMPRIS LA PRÉVENTION ET L’ÉLIMINATION DES BROUILLAGES. L’APPAREIL EST CONSTRUIT
POUR EXERCER LA FONCTION SUIVANTE:
À CONSIDÉRER COMME ÉTANT IMPROPRE.
EMPLOIS DIFFÉRENTS DE CEUX ÉTANT INDIQUÉS.
LA PLAQUE D’IDENTIFICATION, AVEC LES DONNÉES TECHNIQUES, LE NUMÉRO MATRICULE ET LE MARQUAGE
EST VISIBLEMENT POSITIONNÉE SUR LE BORD INTERNE DE LA PORTE.
LA PORTE NE DOIT JAMAIS ÊTRE RETIRÉE.
DIRECTIVES 72/23 CEE, 89/336 (Y COMPRIS 92/31)
LAVAGE ET S
LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ POUR DES
CHAGE DE LA VAISSELLE
LA PLAQUE SUR LE BORD INTERNE DE
ACTUELLEMENT EN
; TOUT AUTRE EMPLOI EST
NE PAS LAISSER LES RÉSIDUS DE L’EMBALLAGE SANS SURVEILLANCE DANS L’HABITATION. SÉPARER LES
DIFFÉRENTS MATÉRIAUX DE DÉCHET PROVENANT DE L’EMBALLAGE ET LES REMETTRE AU CENTRE DE
COLLECTE SÉLECTIVE LE PLUS PROCHE.
LA CONNEXION À LA TERRE EST OBLIGATOIRE CONFORMÉMENT AUX MODALITÉS PRÉVUES PAR LES NORMES
DE SÉCURITÉ DE L’INSTALLATION ÉLECTRIQUE.
LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ POUR D’ÉVENTUELS DOMMAGES À DES PERSONNES
OU CHOSES DUS AU DÉFAUT DE CONNEXION OU À UNE CONNEXION DÉFECTUEUSE À LA TERRE.
SI L’APPAREIL N’EST PAS BRANCHÉ À L’AIDE D’UNE FICHE, IL FAUT PRÉVOIR UN DISPOSITIF DE SÉPARATION
OMNIPOLAIRE AVEC UNE OUVERTURE DE 3 MM AU MOINS POUR LE CONTACT.
LA FICHE À BRANCHER AU CORDON D’ALIMENTATION ET LA PRISE CORRESPONDANTE DEVRONT ÊTRE DU
MÊME TYPE ET CONFORMES AUX NORMES EN VIGUEUR. VÉRIFIER QUE LES VALEURS DE TENSION ET DE
FRÉQUENCE DE RÉSEAU CORRESPONDENT À CELLES QUI SONT INDIQUÉES SUR LA PLAQUE
D’IDENTIFICATION. ÉVITER L’UTILISATION D’ADAPTATEURS OU DE DÉRIVATEURS.
NE JAMAIS DÉBRANCHER LA FICHE EN TIRANT SUR LE CORDON D’ALIMENTATION.
• APRÈS L’INSTALLATION LA FICHE DOIT RESTER ACCESSIBLE.
• SI LE CORDON D’ALIMENTATION EST ENDOMMAGÉ, IL FAUT LE FAIRE REMPLACER PAR UN TECHNICIEN
QUALIFIÉ.
44
SI L’APPAREIL EST INSTALLÉ SUR DES SOLS RECOUVERTS DE MOQUETTE, IL FAUT FAIRE ATTENTION À CE
QUE LES OUVERTURES DANS LA PARTIE INFÉRIEURE NE SOIENT PAS OBSTRUÉES.
APRÈS CHAQUE UTILISATION, ÉTEINDRE LE LAVE-VAISSELLE POUR ÉVITER UNE DISPERSION D’ÉNERGIE
ÉLECTRIQUE.
UNE FOIS MIS HORS SERVICE, L’APPAREIL DOIT ÊTRE RENDU INUTILISABLE. COUPER LE CORDON
D’ALIMENTATION APRÈS AVOIR DÉBRANCHÉ LA FICHE DE LA PRISE DE COURANT. RENDRE INOFFENSIVES LES
PARTIES POUVANT ÊTRE DANGEREUSES POUR LES ENFANTS (SERRURES, PORTES, ETC.). L’APPAREIL DEVRA
ÊTRE ENSUITE REMIS À UN CENTRE DE COLLECTE SÉLECTIVE DES DÉCHETS.
EN CAS D’ANOMALIE DE FONCTIONNEMENT, DÉBRANCHER LE LAVE-VAISSELLE DU RÉSEAU ÉLECTRIQUE ET
FERMER LE ROBINET DE L’EAU. CONTACTER ENSUITE UN TECHNIQUE QUALIFIÉ.
Avertissements
NE PAS UTILISER D’APPAREILS ENDOMMAGÉS PAR LE TRANSPORT ! EN CAS DE DOUTE, CONSULTER VOTRE
REVENDEUR.
L’APPAREIL DOIT ÊTRE INSTALLÉ ET BRANCHÉ SELON LES INSTRUCTIONS FOURNIES PAR LE CONSTRUCTEUR
OU PAR UN PERSONNEL QUALIFIÉ.
L’APPAREIL EST CONÇU POUR ÊTRE UTILISÉ PAR DES PERSONNES ADULTES.
ENFANTS DE S’Y EN APPROCHER OU D’EN FAIRE UN OBJET DE JEU. ÉLOIGNER LES ENFANTS DES
DÉTERGENTS ET DE LA PORTE DE LAVAGE OUVERTE. LES MATÉRIAUX COMPOSANT L’EMBALLAGE (SACHETS
EN PLASTIQUE, POLYSTYRÈNE, PROFILÉS MÉTALLIQUES, ETC.) NE DOIVENT PAS ÊTRE LAISSÉS À LA PORTÉE
DES ENFANTS. ÉLOIGNER LES ENFANTS DU LAVE-VAISSELLE OUVERT ; IL POURRAIT Y AVOIR DANS
L’APPAREIL DES RÉSIDUS DE DÉTERGENT POUVANT CAUSER DES DÉGÂTS IRRÉPARABLES AUX YEUX, À LA
BOUCHE ET À LA GORGE, PROVOQUANT ÉGALEMENT LA MORT PAR ÉTOUFFEMENT.
NE PAS INTRODUIRE DE SOLVANTS COMME L’ALCOOL OU LA TÉRÉBENTHINE QUI POURRAIENT PROVOQUER
L’EXPLOSION.
NE PAS INTRODUIRE DE LA VAISSELLE TACHÉE DE CENDRES, DE CIRE OU DE VERNIS.
S'APPUYER OU S'ASSEOIR SUR LA PORTE OUVERTE DU LAVE-VAISSELLE PEUT EN CAUSER LE
RENVERSEMENT, D'OÙ DANGER POUR LES PERSONNES.
ÉVITER DE LA FAÇON LA PLUS ABSOLUE QU’IL SOIT DE TOUCHER LA RÉSISTANCE DE SUITE APRÈS LA FIN
D’UN PROGRAMME DE LAVAGE.
PENDANT L'UTILISATION DU LAVE-VAISSELLE, IL POURRAIT Y AVOIR UN LÉGER NOIRCISSEMENT DE LA
RÉSISTANCE, MÊME LOCALISÉ. CE FAIT EST NORMAL CAR IL DÉPEND DES MODES DE FONCTIONNEMENT ET
NE PORTE PAS PRÉJUDICE À LA FONCTIONNALITÉ DE L'APPAREIL.
NE PAS PERMETTRE AUX
NE PAS BOIRE L’EAU RÉSIDUELLE ÉVENTUELLEMENT PRÉSENTE DANS LA VAISSELLE OU DANS LE LAVEVAISSELLE À LA FIN DU PROGRAMME DE LAVAGE ET AVANT LE SÉCHAGE.
MODÈLES DOTÉS D’ACQUASTOP
ACQUASTOP EST UN DISPOSITIF QUI EMPÊCHE LE DÉBORDEMENT EN CAS DE FUITES D’EAU. APRÈS
L’INTERVENTION D'ACQUASTOP, IL FAUT CONTACTER UN TECHNICIEN QUALIFIÉ AFIN DE TROUVER ET DE
RÉPARER LA PANNE. DANS LES MODÈLES DOTÉS D’ACQUASTOP LE TUYAU D’ALIMENTATION EN EAU
CONTIENT UNE ÉLECTROVALVE.
DANS L’EAU.
HYDRIQUE ET ÉLECTRIQUE.
DE SUITE APRÈS L’INSTALLATION, EFFECTUER UN BREF ESSAI DE L’APPAREIL EN SUIVANT LES INSTRUCTIONS
INDIQUÉES AUX PAGES SUIVANTES. EN CAS DE DÉFAUT DE FONCTIONNEMENT, DÉBRANCHER L’APPAREIL DU
RÉSEAU ÉLECTRIQUE ET CONTACTER LE CENTRE D’ASSISTANCE TECHNIQUE LE PLUS PROCHE.
NE PAS ESSAYER DE RÉPARER L’APPAREIL.
LE LAVE-VAISSELLE RÉPOND À TOUTES LES CONDITIONS IMPOSÉES PAR LES NORMES DE SÉCURITÉ EN
VIGUEUR ET RELATIVES AUX APPAREILLAGES ÉLECTRIQUES. D’ÉVENTUELS CONTRÔLES TECHNIQUE NE
DEVRONT ÊTRE EFFECTUÉS QUE PAR UN PERSONNEL SPÉCIALISÉ ET AUTORISÉ:
EFFECTUÉES PAR UN PERSONNEL NON AUTORISÉ COMPORTENT NON SEULEMENT LA CADUCITÉ DE LA
GARANTIE, MAIS PEUVENT ÊTRE ÉGALEMENT UNE SOURCE DE DANGER POUR L’UTILISATEUR.
SI LE TUYAU D’ALIMENTATION EN EAU EST ENDOMMAGÉ, DÉBRANCHER L’APPAREIL DU RÉSEAU
Le constructeur décline toute responsabilité
NE PAS COUPER LE TUYAU ET NE PAS LAISSER TOMBER L’ÉLECTROVALVE
LES RÉPARATIONS
pour des dommages subis par des personnes et des choses
causés par l’inobservation des prescriptions susmentionnées ou dérivant de la modification abusive, ne seraitce que d’une seule partie de l’appareil, et de l’utilisation de pièces de rechange non originales.
45
Instructions pour l'installateur
2. Installation et pose
Retirer les éléments bloque-paniers en polystyrène.
Positionner l’appareil à l’endroit choisi. On peut faire adhérer les côtés ou le panneau de fond du
lave-vaisselle aux meubles ou aux murs.
Si le lave-vaisselle est installé à proximité d’une source de chaleur, il faudra interposer un panneau
à isolation thermique afin de prévenir les surchauffements et les pannes.
Pour assurer la stabilité, installer les appareils à encastrement inférieur ou intégrables uniquement
sous des plans de travail continus en les vissant aux meubles adjacents.
Pour faciliter les opérations d’installation, les tuyaux d’alimentation et d’évacuation sont orientables
dans toutes les directions; contrôler que ces derniers ne soient pas pliés ou étranglés et qu’ils ne
soient pas trop tendus.
Niveler l’appareil au sol à l’aide des pieds réglables spéciaux. Cette opération est indispensable
pour assurer le fonctionnement correct du lave-vaisselle.
Certains modèles sont dotés d’un seul pied postérieur réglable à l’aide d’une vis placée en bas sur
la partie antérieure de l’appareil.
2.1 Raccordement au réseau de distribution d'eau
Prévenir les risques d’engorgement ou de dommage :
elle est restée inactive pendant longtemps, avant de procéder au raccordement au réseau de
distribution d'eau, s’assurer que l’eau soit limpide et sans impuretés afin d’éviter d’endommager
l’appareil. Pour le raccordement du lave-vaisselle au réseau hydrique, utiliser exclusivement des
tuyaux neufs; de vieux tuyaux ou des tuyaux usés ne doivent pas être réutilisés.
RACCORDEMENT À LA PRISE D’EAU
Raccorder le tuyau d’alimentation à une prise d’eau froide avec raccord fileté 3/4’’ gaz en
interposant le filtre A en dotation.
l'opération en serrant d'environ 1/4 de tour avec une pince. Dans les modèles dotés
d'ACQUASTOP le filtre est déjà présent dans la bague filetée.
Bien visser le tuyau avec les mains puis compléter
si la tuyauterie de l’eau est neuve ou si
46
Il est possible d’alimenter le lave-vaisselle avec de l’eau
l’appareil avec de l’eau chaude, le temps de lavage sera abrégé de 20 minutes environ, mais son
efficacité sera toutefois légèrement réduite. Le raccordement devra être effectué à la prise
domestique d’eau chaude et selon les mêmes modalités décrites pour le raccordement à la prise
d’eau froide.
ne dépassant pas 60°C.
En alimentant
Instructions pour l'installateur
RACCORDEMENT AU TUYAU D’ÉVACUATION
Introduire le tuyau spécial dans une conduite
d’évacuation au diamètre minimum de
alternative, le mettre sur le lavabo en utilisant le support
du tuyau fourni avec l’appareil, mais en prenant soin
d’éviter les étranglements ou les courbures excessives.
Il est important d’éviter que le tuyau puisse se
décrocher et tomber. Pour ce faire, le support du tuyau
est doté d’un orifice grâce auquel il est possible de le
fixer à l’aide d’un lacet au mur ou au robinet.
L’extrémité libre sera placée à une hauteur comprise
30 et 100 cm
entre
par l’eau.
En présence de tuyaux de rallonge disposés
horizontalement, pour un maximum de 3 m, positionner
le tuyau d’évacuation à une hauteur maximale de
85 cm
du sol.
et ne devra jamais être recouverte
4 cm
; en
2.2 Alimentation électrique
Brancher la fiche à une prise de courant adéquate et conformément aux instructions mentionnées
au chapitre "1. Avertissements concernant la sécurité et l’utilisation".
47
Instructions pour l'utilisateur
3. Description des commandes
3.1 Le bandeau de commandes frontal
Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur le bandeau de
commandes frontal.
1
SÉLECTEUR
2
TOUCHE D’
3
TOUCHE
4
TOUCHE
5
VOYANT D’
6
VOYANT
7
VOYANT
8
VOYANT
9
TOUCHE
AFFICHEUR
10
11
POIGNÉE ESCAMOTABLE POUR OUVERTURE PORTE
PROGRAMMES DE LAVAGE
ALLUMAGE/EXTINCTION
DÉMARRAGE /ARRÊT
LAVAGE À ½ CHARGE
ALLUMAGE
MANQUE DE SEL
MANQUE PRODUIT DE RINÇAGE
PHASES PROGRAMME
DÉPART RETARDÉ DE 1 A 9 HEURES
INDICATEUR DU DÉPART RETARDÉ (présent seulement sur certains modèles)
(présent seulement sur certains modèles)
(żvoyant éteint / Ɣ voyant allumé)
(présent seulement sur certains modèles)
3.2 Programmes de lavage
Avant de faire démarrer un programme de lavage, vérifier que:
•
Le robinet de l’eau soit
•
Dans le
•
Dans le
•
Les paniers aient été
•
Les bras de lavage tournent
•
La porte du lave-vaisselle
réservoir
réservoir
ouvert
de l’adoucisseur
il y a
.
il y ait du sel régénérant
la dose adéquate de détergent
chargés correctement
librement
soit bien fermée
et sans obstacles.
.
.
.
.
48
SÉLECTION LAVAGE À DEMI-CHARGE
Cette fonction est particulièrement indiquée pour des charges allant jusqu’à
une économie d’eau et d’énergie électrique. Elle s’active à l’aide de la touche
7 couverts
et permet
DEMI-CHARGE (4)
et ne permet le lavage que dans le panier supérieur.
IMPORTANT:
d’effectuer
Dans le
involontairement
panier supérieur
à la fin du programme, ne pas oublier de
le lavage successif à demi-charge.
on pourra placer un porte-couverts, tandis que le
désactiver la fonction
panier inférieur devra
, afin d’éviter
rester vide.
ATTENTION: il est inutile de charger le panier inférieur avec de la vaisselle et des couverts
car le jet d’eau n’atteindra que le panier supérieur.
ALLUMAGE/DEMARRAGE
Allumer le lave-vaisselle en pressant la touche d’ALLUM AGE (2); le voyant
d’ALLUM AGE (5) s’allume. Pour faire partir le programme précédemment sélectionné,
presser et tenir pressé pendant quelques secondes le bouton de
DEMARRAGE/ARRÊT (3), jusqu’à ce que le signal sonore de début de cycle se mette
en marche. Le voyant correspondant à la première phase du programme sélectionné
commence à clignoter.
TABLEAU POUR INSTITUTS DE CONTRÔLE
Norme de contrôle EN 50242
Programme comparatif
(*) Sélecteur sur P7
Charge 14 couverts
Type de détergent B
Dosage du détergent 30 g
Réglage du produit de rinçage Selon les modèles 3/4 ou 4/6
CHARGES CONFORMES A LA NORME EN 50242
PANIER INFÉRIEUR PANIER SU PÉRIEUR
En cas de nécessité d’ouverture de la porte du lave-vaisselle durant la
phase de lavage, il faudra attendre 1 minute avant de faire repartir le
programme. Après avoir correctement refermé la porte le nouveau
programme reprendra du point où il avait été interrompu. Cette opération
pourrait causer des irrégularités dans le déroulement du programme.
ARRET
Une fois le programme de lavage terminé, et selon le programme effectué, le sélecteur
sera positionné en correspondance d’un indice d’ARRÊT. Éteindre le lave-vaisselle en
appuyant sur la touche ALLUM AGE/EXTINCTION (2).
Pour les paniers à couverts, système exclusif avec tablettes rabattables
coulissantes, indépendantes les unes des autres, qui permettent une série de
combinaisons utiles pour tirer profit au mieux de l’espace utilisable.
Compléments
verticaux
Mouvement pour l’extraction
des compléments
Complément
horizontal
ouvert
Complément
horizontal
fermé
Loading...
