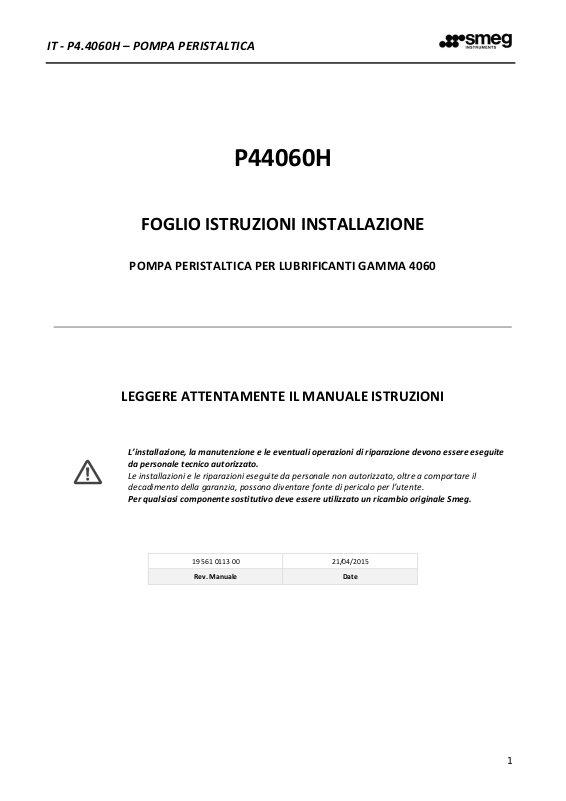

IT - P4.4060H – POMPA PERISTALTICA
1
L’installazione, la manutenzione e le eventuali operazioni di riparazione devono essere eseguite
da personale tecnico autorizzato.
Le installazioni e le riparazioni eseguite da personale non autorizzato, oltre a comportare il
decadimento della garanzia, possono diventare fonte di pericolo per l’utente.
Per qualsiasi componente sostitutivo deve essere utilizzato un ricambio originale Smeg.
19 561 0113 00
21/04/2015
Rev. Manuale
Date
P44060H
FOGLIO ISTRUZIONI INSTALLAZIONE
POMPA PERISTALTICA PER LUBRIFICANTI GAMMA 4060
LEGGERE ATTENTAMENTE IL MANUALE ISTRUZIONI
IT - P4.4060H – POMPA PERISTALTICA
2
1. INTRODUZIONE
Il presente manuale descrive l’installazione dell’accessorio P44060H, pompe dosatrici opzionale per lubrificante.
Le istruzioni che seguono fanno riferimento al KIT composto da:
1. pompa peristaltica
2. lancia d’aspirazione dotata di sensore di livello per rilevare l’esaurimento del detergente in tanica.
IT - P4.4060H – POMPA PERISTALTICA
3
IMMAGINE ACCESSORIO
CODICE E DESCRIZIONE
P44060H
Sensore di livello detergente per tanica)
Nella tabella sottostante vengono elencate le soluzioni disponibili e i corrispondenti codici.
IT - P4.4060H – POMPA PERISTALTICA
4
ATTENZIONE
E' molto importante che l'etichetta applicata alla pompa e al tubo di pescaggio sia coerente con la
funzione selezionata, e che i programmi siano opportunamente strutturati per gestire la pompa
installata.
Eventuali errori di pescaggio additivo chimico possono pregiudicare l'efficacia del lavaggio ed il
funzionamento dell'apparecchio.
MODELLO MACCHINA
POMPE MONTATE DI DEFAULT
POSSIBILI FUNZIONI ACCESSORIO
WD4060
(settore ospedaliero)
P1, P2
P44060H: lubrificante
2. CONTENUTO DELLA CONFEZIONE
1. N. ro 1 kit Pompa peristaltica
2. N. ro 4 viti per il fissaggio del kit alla macchina.
3. Lancia aspirazione dotata di sensore di livello
4. Etichetta per l’identificazione dell’additivo chimico.
3. ISTRUZIONI PER IL MONTAGGIO
3.1. NOTE COMUNI
3.2. FUNZIONI
Modelli di macchina che possono montare la pompa opzionale
IT - P4.4060H – POMPA PERISTALTICA
5
ATTENZIONE
Prima di procedere nella procedura sotto riportata, accertarsi di aver scollegato elettricamente
la macchina.
3.3. POSIZIONE MONTAGGIO P44060H
Il kit deve essere montata sul retro, nel vano ricavato al centro.
Il retro metallico delle macchine è provvisto di una zona pre-fustellata dove troverà alloggio il kit.
fig. 1 – Retro gamma 4060, prima e dopo l’installazione P34060.
3.4. PROCEDURA PASSO – PASSO PER L’INSTALLAZIONE DEL KIT
Smontare il retro della macchina agendo sulle viti poste ai lati.
fig. 2 – Rappresentazione della macchina vista da dietro con e senza il retro
IT - P4.4060H – POMPA PERISTALTICA
6
Togliere il tappo pre-fustellato
fig. 3 – Rappresentazione del retro con e senza copertura
Collegare il cavetto in dotazione alla predisposizione presente sulla macchina
fig. 4 – Rappresentazione del collegamento cavetto comando/controllo pompa opzionale
Collegare il tubetto di mandata additivo all’ingresso detergente
fig. 5 – Rappresentazione delle situazioni
IT - P4.4060H – POMPA PERISTALTICA
7
fig. 6 – Rappresentazione della situazione descritta
Collegare il tubetto alla mandata della peristaltica .
Avvitare il kit al retro tramite le viti in dotazione, avendo cura di non danneggiare tubi e cavi.
fig. 8 – Rappresentazione della situazione
Rimontare il retro, facendo uscire dalla finestra il cavetto e il tubetto di mandata
3.5. NOTA - CONFIGURAZIONI
Nelle macchine di produzione, la condizione sopra descritta, può presentarsi con alcune varianti.
Di seguito le diverse configurazioni che si possono trovare.
VARIANTE 1 (antecedente matricola 3011700371)
IT - P4.4060H – POMPA PERISTALTICA
8

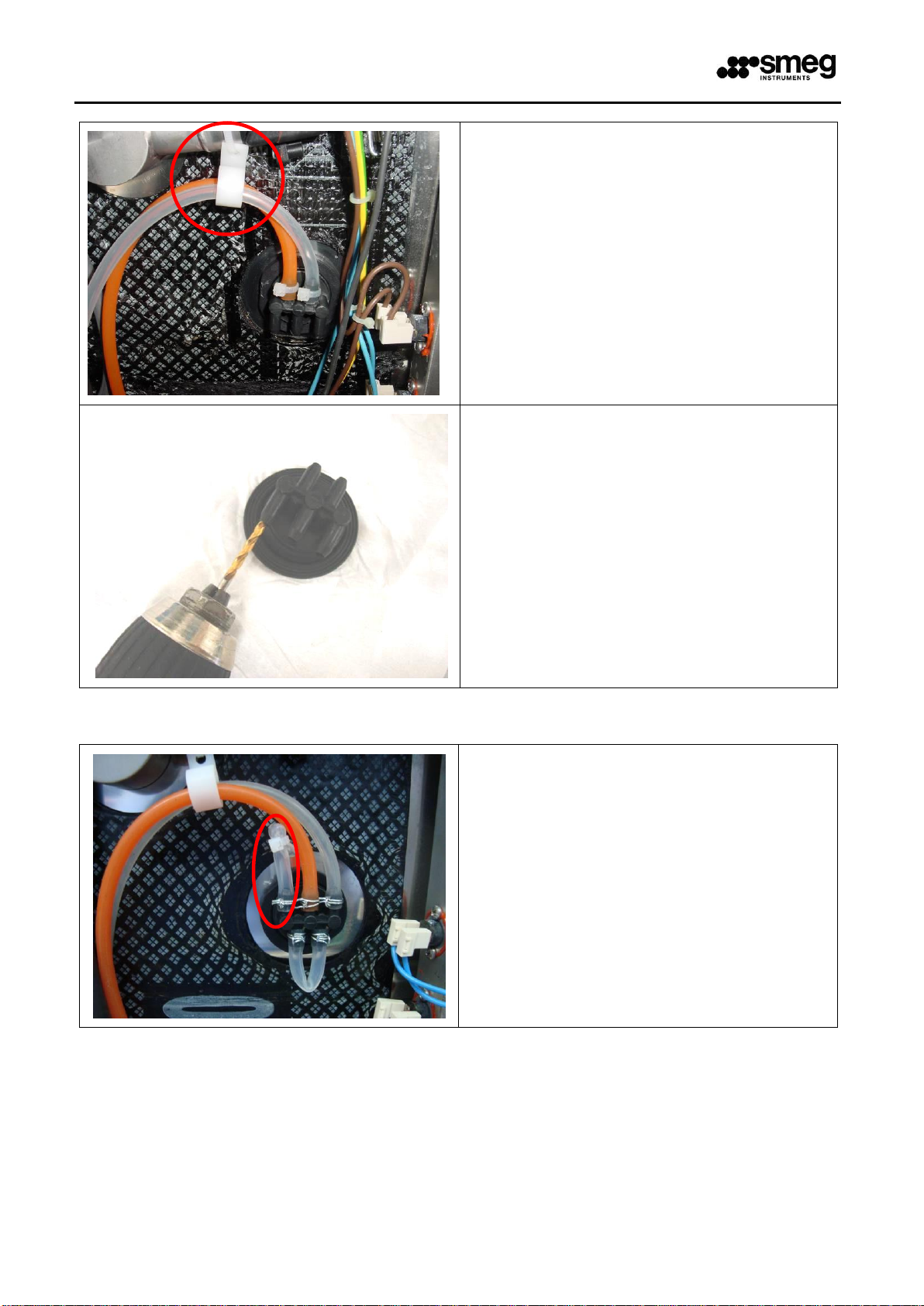

Il fissaggio dei tubetti di mandata sono tenuti uniti dal
sistema evidenziato
Per poter collegare la pompa opzionale, è necessario
smontare l’ingresso detergente, e forare con punta Ø
3,5mm
L’ingresso detergenti è già predisposto per ospitare la
pompa opzionale: è sufficiente togliere lo spezzone
evidenziato e inserire la mandata della pompa in
dotazione
VARIANTE 2 (dalla matricola 3011700371)
IT - P4.4060H – POMPA PERISTALTICA
9
L’installazione della P44060H fisicamente ed elettricamente installata al posto della P3,
PRECLUDE esecuzione di cicli di disinfezione chimica in quanto è esclusivamente dedicata alla
erogazione di lubrificante
Pertanto si deve necessariamente installare FW dedicato consultabile su SmegTech
PARAMETRI funzionamento per P4
Valore a display “SEt – 3”
ml erogati dalla pompa per ogni litro acqua
1
0,14
2
0,29
3
0,43
4
0,57
5
0,71
6
0,86
7
1,00
8
1,14
9
1,29
10
1,43
3.6. NOTA PER TECNICO INSTALLATORE – IMPORTANTE
4. MESSA IN FUNZIONE
Una volta installato correttamente il kit:
1. Alimentare idraulicamente ed elettricamente la macchina.
2. Azionare per due volte consecutive il programma di servizio (Pr.16) per poter valutare il funzionamento del
kit nel suo assieme e permettere il riempimento dei tubi interni.
3. Eseguire un ciclo completo di lavaggio comprendente l’azionamento della pompa installata.
4. Istruire il personale addetto al funzionamento del dispositivo sul corretto utilizzo dell’optional installato.
