Indholdsfortegnelse

1. BEMÆRKNINGER TIL BRUGEN.......................................... 172

2. BEMÆRKNINGER VEDRØRENDE SIKKERHEDEN ........... 174

3. MILJØHENSYN..................................................................... 176

4. BESKRIVELSE AF BETJENINGSKNAPPERNE .................. 177

5. BRUG AF KOGEPLADEN ..................................................... 178

6. RENGØRING OG VEDLIGEHOLDELSE .............................. 182

7. PLACERING I BORDPLADEN .............................................. 184

8. ELEKTRISK TILSLUTNING .................................................. 187

9. GASTILSLUTNING................................................................ 188

10. TILPASNING TIL FORSKELLIGE GASTYPER .................... 190

DENNE VEJLEDNING ER KUN GÆLDENDE FOR DE DESTINATIONSLANDE, HVIS IDENTIFIKATIONSBOGSTAVER ER ANGIVET PÅ FORSIDEN AF NÆRVÆRENDE MANUAL.

INSTRUKTIONER TIL BRUGEREN: Beskriver råd vedrørende brugen, beskrivelse af betjeningsknapperne, og en korrekt rengøring og vedligeholdelse af apparatet.

INSTRUKTIONER TIL INSTALLATØREN: Til den kvalificerede tekniker, der skal udføre installationen, opstarten og kontrollen af apparatet.

Yderligere oplysninger om produkterne findes på hjemmesiden www.smeg.com

172

Generelle bemærkninger

1. BEMÆRKNINGER TIL BRUGEN

DENNE MANUAL UDGØR EN INTEGRERET DEL AF APPARATET. DEN BØR OPBEVARES SIKKERT OG TILGÆNGELIGT UNDER HELE KOGEPLADENS LEVETID. DET ANBEFALES, AT DENNE VEJLEDNING LÆSES NØJE, OG AT ALLE ANVISNINGERNE I DEN FØLGES, FØR KOGEPLADEN TAGES I BRUG. GEM OGSÅ SERIEN AF DYSER, SOM FØLGER MED. INSTALLATION SKAL FORETAGES AF FAGUDDANNEDE PERSONER OG I OVERENSSTEMMELSE MED GÆLDENDE REGLER. DETTE APPARAT ER BYGGET TIL BRUG I PRIVATE HJEM, OG ER I OVERENSSTEMMELSE MED DE P.T. GÆLDENDE EU-DIREKTIVER. APPARATET ER BEREGNET TIL FØLGENDE ANVENDELSE: TILBEREDNING OG OPVARMNING AF FØDEVARER; ENHVER ANDEN BRUG ANSES FOR UPASSENDE. FABRIKANTEN FRALÆGGER SIG ETHVERT ANSVAR, HVIS APPARATET BRUGES TIL ANDRE FORMÅL END DE ANGIVNE.

SÅFREMT APPARATET MONTERES I CAMPINGVOGNE ELLER PÅ BÅDE, MÅ DET IKKE ANVENDES TIL OPVARMNING AF RUM.

BRUG ALDRIG DETTE APPARAT TIL OPVARMNING AF RUM.

DETTE APPARAT ER MÆRKET I OVERENSSTEMMELSE MED DET EUROPÆISKE DIREKTIV 2002/96/EF OM ELEKTRISKE OG ELEKTRONISKE APPARATER (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE). DETTE DIREKTIV DEFINERER STANDARDERNE FOR INDSAMLING OG GENANVENDELSE AF KASSEREDE APPARATER, SOM ER GÆLDENDE I HELE DEN EUROPÆISKE UNION.

FØR APPARATET TAGES I BRUG, SKAL BESKYTTELSESFILMEN FJERNES HELT.

DET ANBEFALES STÆRKT ALTID AT ANVENDE GRILLHANDSKER UNDER BRUGEN.

DET ER VIGTIGT AT UNDGÅ AT BRUGE METALSVAMPE OG SKRABERE, FOR IKKE AT BESKADIGE OVERFLADERNE. BRUG ALMINDELIGE PRODUKTER, SOM IKKE RIDSER, OG BRUG EVENTUELT REDSKABER AF TRÆ ELLER PLASTIC. SKYL GRUNDIGT OG TØR EFTER MED EN BLØD KLUD ELLER EN MIKROFIBERKLUD.

EFTERLAD IKKE APPARATET UDEN OPSYN UNDER TILBEREDNINGER, DER KAN AFGIVE FEDT ELLER OLIE. FEDT OG OLIE KAN ANTÆNDES.

EFTER ENDT BRUG BØR MAN ALTID KONTROLLERE, AT BETJENINGSKNAPPERNE ER I POSITION (SLUKKET).

173

Generelle bemærkninger

SÆT IKKE GRYDER ELLER PANDER MED EN UJÆVN BUND PÅ KOGEPLADENS RISTE.

ANVEND IKKE GRYDER, SOM ER STØRRE END STEGEFLADEN.

174

Generelle bemærkninger

2. BEMÆRKNINGER VEDRØRENDE SIKKERHEDEN

SE ANVISNINGERNE OM INSTALLATION VEDRØRENDE SIKKERHEDSSTANDARDER FOR ELEKTRISKE APPARATER OG GASAPPARATER OG VENTILATION. AF HENSYN TIL BRUGERENS SIKKERHED ER DET VEDTAGET VED LOV, AT INSTALLATION AF OG SERVICE PÅ ALLE ELEKTRISKE APPARATER SKAL FORETAGES AF FAGUDDANNEDE PERSONER I OVERENSSTEMMELSE MED GÆLDENDE STANDARDER. VORES GODKENDTE INSTALLATØRER SIKRER, AT ARBEJDET UDFØRES TILFREDSSTILLENDE. GAS- ELLER EL-APPARATER SKAL ALTID KOBLES FRA AF KOMPETENTE PERSONER.

FØR APPARATET SLUTTES TIL DET ELEKTRISKE NET SKAL MAN KONTROLLERE, AT DATA ANGIVET PÅ TYPESKILTET SVARER TIL NETTETS.

TYPESKILTET INDEHOLDENDE DE TEKNISKE DATA, SERIENUMMER OG MÆRKNING ER PLACERET PÅ ET SYNLIGT STED UNDER SKÆRMEN.

SKILTET PÅ SKÆRMEN MÅ ALDRIG FJERNES.

FØR APPARATET TILSLUTTES, SKAL MAN SIKRE SIG, AT DET ER INDSTILLET TIL DEN TYPE GAS, DET VIL BLIVE FORSYNET MED VED AT KONTROLLERE SKILTET SOM ER PÅSAT UNDER SKÆRMEN

MAN SKAL SIKRE SIG, AT STRØMMEN ER SLUKKET PÅ STIKKONTAKTEN FØR APPARATET INSTALLERES ELLER VEDLIGEHOLDES.

STIKKET SOM SKAL TILSLUTTES STRØMFORSYNINGSKABLET OG DEN TILHØRENDE STIKKONTAKT SKAL VÆRE AF SAMME TYPE OG I OVERENSSTEMMELSE MED GÆLDENDE NORMER. STIKKONTAKTEN SKAL VÆRE TILGÆNGELIG, NÅR APPARATET ER BYGGET IND I KØKKENELEMENTET. TAG ALDRIG STIKKET UD VED AT TRÆKKE I KABLET.

SÅFREMT STRØMFORSYNINGSLEDNINGEN ER BESKADIGET, SKAL MAN OMGÅENDE KONTAKTE DEN TEKNISKE KUNDESERVICE, SOM SØRGER FOR AT FÅ DEN UDSKIFTET.

JORDTILSLUTNING ER ET KRAV I HENHOLD TIL SIKKERHEDSSTANDARDERNE FOR DET ELEKTRISKE ANLÆG.

LIGE EFTER INSTALLATIONEN SKAL DER FORETAGES EN HURTIG AFPRØVNING EFTER ANVISNINGERNE, SOM FINDES LÆNGERE FREMME. HVIS APPARATET IKKE VIRKER, SKAL DET KOBLES FRA EL-FORSYNINGEN OG DER SKAL RETTES HENVENDELSE TIL DET NÆRMESTE TEKNISKE SERVICECENTER. FORSØG ALDRIG SELV AT REPARERE APPARATET.

APPARATET BLIVER MEGET VARMT UNDER BRUGEN. UNDGÅ AT RØRE VED VARMEELEMENTERNE.

175

Generelle bemærkninger

DETTE APPARAT MÅ IKKE BRUGES AF PERSONER MED NEDSAT FYSISK OG PSYKISK FUNKTIONSEVNE (HELLER IKKE BØRN), ELLER UDEN ERFARING I BRUG AF ELEKTRISKE APPARATER, MED MINDRE DE HJÆLPES ELLER VEJLEDES AF EN VOKSEN, SOM ER ANSVARLIG FOR DERES SIKKERHED.

LAD IKKE BØRN NÆRME SIG APPARATET UNDER BRUG ELLER BRUGE DET TIL LEG.

INDSÆT IKKE SPIDSE METALGENSTANDE (BESTIK ELLER VÆRKTØJ) I APPARATETS ÅBNINGER.

ANVEND IKKE DAMPSTRÅLER TIL AT RENGØRE APPARATET. DAMPEN KAN RAMME DE ELEKTRISKE DELE, BESKADIGE DEM, OG MEDFØRE KORTSLUTNINGER.

DER MÅ IKKE FORETAGES ÆNDRINGER PÅ DETTE APPARAT.

ANVEND IKKE SPRAYPRODUKTER I NÆRHEDEN AF HUSHOLDNINGSAPPARATET, NÅR DET ER I DRIFT. ANVEND IKKE SPRAYPRODUKTER MENS PRODUKTET STADIG ER VARMT.

Fabrikanten fraskriver sig ethvert ansvar for skader på personer eller ting, som er forårsaget af manglende overholdelse af ovenstående forskrifter, eller som er forårsaget af manipulering selv af en enkelt del på apparatet, samt brug af uoriginale reservedele.

176

Bemærkninger om bortskaffelse

3. MILJØHENSYN

3.1 Vores miljøhensyn

I overensstemmelse med Direktiverne 2002/95/EF, 2002/96/EF, 2003/108/EF vedrørende reduktion af brugen af farlige stoffer i elektriske og elektroniske apparater, samt bortskaffelsen af affaldet, angiver symbolet med den overstregede affaldsspand på apparatet, at produktet når det smides væk, skal indsamles adskilt fra andet affald. Brugeren skal derfor sørge for, at apparatet efter endt brug bringes til en genbrugsplads, som er specialiseret i sortering af elektrisk og elektronisk affald, eller tilbagelevere det til forhandleren ved køb af et nyt tilsvarende apparat. Korrekt affaldssortering så apparatets dele efterfølgende kan genanvendes, og miljørigtig behandling og bortskaffelse, er med til at forhindre mulige miljø- og sundhedsskadelige påvirkninger, og det gavner genanvendelsen af de materialer, apparatet består af. Uretmæssig bortskaffelse af produktet fra brugerens side medfører bødestraf.

Produktet indeholder ikke stoffer i en sådan mængde, at de betragtes som sundheds- og miljøskadelige, i overensstemmelse med gældende europæiske direktiver.

3.2 Dine miljøhensyn

Til emballering af vore produkter anvendes materialer, som ikke forurener, og de er derfor miljømæssigt bæredygtige og kan genanvendes. Vi beder dig om at sørge for, at emballagen bliver bortskaffet på korrekt vis. Indhent information hos forhandleren eller de respektive organisationer i dit lokalområde om adresser på centre, som er specialiserede i indsamling, genanvendelse og bortskaffelse.

Efterlad ikke emballagen eller dele af den uden opsyn. Den udgør en potentiel fare, da især børn som kommer i kontakt med emballagen, kan risikere at blive kvalt i den.

Også dit gamle apparat skal bortskaffes korrekt. Vigtigt: Aflever apparatet til et firma i området, som er autoriseret til indsamling af elektriske husholdningsmaskiner, som ikke bruges mere. Korrekt bortskaffelse sikrer genanvendelse af værdifuldt materiale. Før apparatet bortskaffes, er det vigtigt at tage lågen af og lade pladerne sidde, som da det var i brug, således at børn under leg ikke kan komme til at sidde fast

inde i ovnen. Desuden skal kablet til det elektriske net skæres over og fjernes sammen med stikket.

177

Instruktioner til brugeren

4. BESKRIVELSE AF BETJENINGSKNAPPERNE

4.1 Betjeningszonen

Alle betjeningsanordninger på kogepladen er samlet på frontpanelet.

BETJENINGSZONEN

Kogeplade med 4 blus

Kogeplade med 5 blus

BESKRIVELSE AF KNAPPEN

For at tænde flammen skal man trykke på knappen og dreje den mod uret mellem symbolet for maksimal

flamme og symbolet for minimal flamme . For regulering af flammen drejes knappen i området mellem

maks. og min. . Slukning af blusset sker ved at dreje knappen tilbage til position .

178

PLACERING AF BLUSSENE OG BESKRIVELSE AF SYMBOLERNE

Kogeplade med 5 blus

Forreste venstre Blus

Bagerste venstre Blus

Kogeplade med 4 blus

Venstre Blus

Højre Blus

Midterste udvendige Blus Midterste indvendige Blus

Bagerste midterste Blus

Forreste midterste Blus

Forreste højre Blus

Bagerste højre Blus

Instruktioner til brugeren

5. BRUG AF KOGEPLADEN

Før tænding af blussene skal det sikres at dækslerne, møtrikkerne og ristene er monteret korrekt. Tændrørene og termoelementerne B, som sidder på pladen, skal indsættes i hullerne A på blussenes dæksler.

5.1 Placering af ristene

De medfølgende riste er ikke sat på kogepladen. Nedenfor angives de tilgængelige typer af riste.

Sideriste (5 blus) Midterrist (5 blus)

Venstre/Højre rist (4 blus)

179

Instruktioner til brugeren

For en korrekt placering af hver enkelt rist på det tilhørende blus, skal man følge de angivne instruktioner:

Kogeplade med 5 blus

Anbring sideristene som vist på

figuren.

Kogeplade med 4 blus

Anbring ristene som vist på figuren.

Yderst på ristenes støttefødder findes silikonestykker med et hul som kan centreres på den tilhørende fæstningstap på kogepladen.

Kontrollér at ristene nemt centreres på de tilhørende blus, uden at tvinge sidstnævnte til at være løftede eller sænkede. I dette tilfælde skal placeringen gentages.

Efterfølgende anbringes midterristen

så den støtter på sideristene.

180

Såfremt man noterer sig, at en gryde står ustabilt, skal man kontrollere, at man ikke har placeret ristene forkert.

Instruktioner til brugeren

5.2 Tænding af blussene med sikkerhedsanordning

Til hver knap er angivet det tilhørende blus (eksemplet her ved siden af svarer til det forreste venstre blus). Apparatet er forsynet med elektronisk tænding. Der skal blot trykkes på knappen, som samtidig skal drejes mod uret til symbolet for minimumsflamme, indtil tænding. Hold knappen nede i ca. 2 sekunder for at holde flammen tændt, og for at aktivere sikkerhedsanordningen. Det kan ske at blusset slukker, når knappen slippes. I dette tilfælde gentages proceduren, mens man holder knappen nede lidt længere.

(Kun på udvalgte modeller) Blusset med dobbelt dæksel består at

et hjælpeblus og et hurtigt blus. Det betjenes med to forskellige knapper, der gør det muligt enten at anvende blussene sammen eller hver for sig, alt efter behov.

På modeller med ventil gælder det, at hvis blusset slukkes ved et uheld, slår sikkerhedsmekanismen, der slukker for gassen, også selvom hanen er åben, til efter cirka 20 sekunder. Hvis det sker, skal knappen sættes i slukket position, og man skal ikke forsøge at tænde blusset igen i mindst 60 sekunder.

5.3 Praktiske råd vedrørende brug af blussene

For en optimal ydelse fra blussene og et minimumforbrug af gas skal man bruge gryder og pander med jævn bund, forsynet med låg, og i proportioner der svarer til blusset (se afsnit “5.2 Tænding af blussene med sikkerhedsanordning”).

Under tilberedningen, og for at undgå skoldninger eller skader på bordpladen og på glaslåget (hvor monteret), skal alle gryder og stegepander være placeret inden for kogepladens omkreds, og de skal holde en minimumafstand på 3-4 cm fra kogepladens knapper.

181

Instruktioner til brugeren

5.4 Grydernes og pandernes diameter

(*) Blus Ø min. og maks. (i cm)

1 Hjælpe 7 - 18 2 Halvhurtig 10 - 24 3 Hurtig 14 - 26 4 Hurtig reduceret 12 - 24 5 Ultra hurtig 12 - 28 6 Dobbeltdæksel 12 - 24

182

• Anvend ikke stegepander eller plader til tilberedning eller opvarmning af madvarer på det ultrahurtige blus/tredobbelte dæksel.

• Læg ikke stanniolstykker under blussene mens de er i funktion.

• Det frarådes at anvende gryder af ler eller stentøj til tilberedning eller opvarmning af madvarer.

5.5 Brug af stegepande

Når man ønsker at anvende en stegepande, skal man være opmærksom på enkelte forholdsregler:

• Hold en afstand på 160 mm fra stegepandens kant til sidevæggen;

• hvis et af blussene ved en bagvæg af træ er med tredobbelt dæksel, skal der holdes en afstand på 160 mm fra stegepandens kant til denne væg;

• hold øje med at blussenes flammer ikke går ud over stegepandens kant;

• tænd blussene under stegepanden på maksimal styrke i 10 minutter, hvorefter de skal indstilles til minimum styrke. Brugen af denne må ikke vare længere end 45 minutter.

Instruktioner til brugeren

6. RENGØRING OG VEDLIGEHOLDELSE

Vigtigt: ANVEND IKKE DAMPSTRÅLER TIL RENGØRING AF KOGEPLADEN.

Før enhver rengøring og vedligeholdelse skal apparatet kobles fra elforsyningen.

6.1 Rengøring af kogepladen

For en god vedligeholdelse af kogepladen skal den renses regelmæssigt, hver gang den har været brugt, men først efter den er afkølet.

6.1.1 Almindelig daglig rengøring

Til rengøring og vedligeholdelse af overfladerne skal man altid og kun anvende særlige produkter, som ikke indeholder slibemidler eller syreholdige klorbaserede stoffer. Anvendelse: Hæld produktet på en fugtig klud og tør overfladerne af, skyl grundigt, og tør efter med en blød klud eller med en mikrofiberklud.

6.1.2 Pletter fra mad eller rester

Det er vigtigt at undgå at bruge metalsvampe og skrabere, der ridser, for ikke at beskadige overfladerne. Brug almindelige produkter som ikke ridser, og anvend slibefri svampe og eventuelt redskaber af træ eller plastic. Skyl grundigt, og tør efter med en blød klud eller med en mikrofiberklud.

6.2 Rengøring af delene

6.2.1 Knapperne

Knapperne vaskes med lunkent vand og opvaskemiddel. For at lette rengøringen kan de tages ud, ved at man trækker dem opad. Det anbefales at tørre dem grundigt til sidst.

Anvend ikke hårde produkter med alkohol eller produkter til rengøring af stål og glas til rengøring af knapperne, da de kan forårsage permanente skader.

183

Instruktioner til brugeren

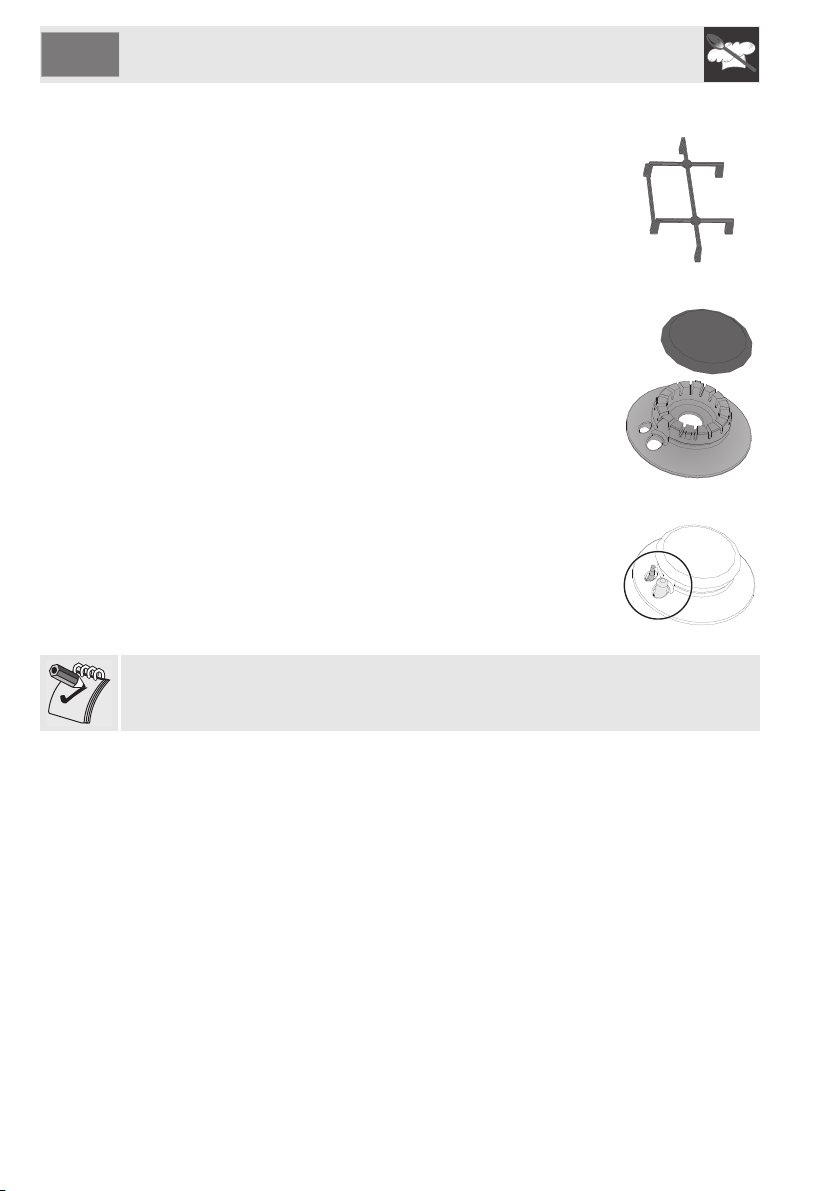

6.2.2 Ristene

Tag ristene af og rengør dem med lunkent vand og et slibefrit rengøringsmiddel. Sørg for at fjerne alle skorper. Genmonter dem på kogepladen. Disse dele må aldrig vaskes i opvaskemaskinen.

6.2.3 Blussenes dæksler

Møtrikkerne og blussenes dæksler og blussene kan tages ud for at lette rengøringen. Vask dem med varmt vand og rengøringsmiddel uden slibemiddel og vær opmærksom på at fjerne alle skorper og vent, til de er helt tørre. Stifterne A på blusset skal indsættes i lejerne B på blussets dæksel. Hullerne C på sidstnævnte sættes ind i tændrørene og i termoelementerne D på kogepladen.

6.2.4 Tændrørene og termoelementerne

For at tændrørene og termoelementerne fungerer korrekt, skal de være ordentligt rengjorte. Kontrollér dem ofte, og rengør dem om nødvendigt med en fugtig klud. Eventuelle indtørrede rester skal fjernes med en tandstik i træ eller en nål.

184

Efter rengøringen skal man omhyggeligt tørre apparatet af for at undgå at dryp af vand og sæbe, der kan forhindre korrekt funktion og ødelægge apparatets udseende.

Instruktioner til installatøren

7. PLACERING I BORDPLADEN

Det følgende indgreb nødvendiggør murer- og/eller tømrerarbejde, og skal derfor udføres af en faguddannet håndværker. Installationen kan foregå på forskellige materialer, herunder murværk, metal, massivt træ og træ beklædt med plastiklaminat, såfremt det er varmeresistent (T 90° C).

Hvis kogepladen installeres over en ovn, skal denne være udstyret med en afkølingsventilator.

7.1 Udskæring i køkkenbordet

Lav en udskæring i strukturens bordplade med de dimensioner der er angivet på figuren. Der skal holdes en afstand på mindst 50 mm fra bagkanten. Dette apparat må gerne placeres i nærheden af vægge, der er højere end arbejdshøjden, såfremt afstanden X vist på figuren bliver overholdt, for at undgå skader som følge af overophedning. Udhæng placeret over køkkenbordet skal have en afstand fra dette som minimum er lig med 750 mm. Sidstnævnte kan reduceres til 650 mm hvis der installeres en emhætte.

Hvis installationen foretages på en neutral åbning med små låger skal man placere et panel til adskillelse under kogepladen. Hold en afstand på mindst 10 mm mellem apparatets bund og panelets overflade, som let skal kunne trækkes ud, for at sikre en tilstrækkelig adgang ved eventuelle tekniske serviceindgreb.

185

Instruktioner til installatøren

7.2 Placering af isolerende tætningsliste

Placér omhyggeligt den medfølgende isolerende tætningsliste langs yderkanten af udskæringen i bordpladen, som vist på den nedenstående figur, og forsøg at få den til at slutte tæt på hele dens overflade med et let tryk med hænderne, (der henvises til de angivne mål på figuren). Efter fastgøringen af kogepladen til køkkenelementet (se “7.3 Fastgøring med beslag”), skal man forsigtigt skære den overskydende kant C af tætningslisten. Målene på de følgende tegninger henviser til udskæringen på indersiden af tætningslisten.

186

Instruktioner til installatøren

7.3 Fastgøring med beslag

På figuren ved siden af indikeres hullerne nøjagtigt, som skal anvendes for at fastgøre kogepladen til bordpladen på korrekt vis.

Fastgør kogepladen til strukturen med de medfølgende beslag.

For at fastgøre kogepladen korrekt til bordpladen skal man skrue beslagene A fast i hullerne på skærmens sider.

Vær forsigtig ved fastgøringen af beslagene. Hvis de strammes for meget kan de sætte glasset under tryk, og få det til at gå i stykker.

187

Instruktioner til installatøren

8. ELEKTRISK TILSLUTNING

Man skal sikre sig, at strømstyrken i forsyningskablet stemmer overens med de karakteristika, der er angivet på skiltet, som sidder under apparatets skærm. Dette skilt må aldrig fjernes.

Stikket for enden af forsyningskablet og kontakten på væggen skal være af samme type, og overholde gældende standarder for elektriske anlæg. Kontrollér, at forsyningslinjen er udstyret med tilstrækkelig jordforbindelse.

Før den strømførende ledning ind gennem den bagerste del af køkkenelementet og vær opmærksom på, at den ikke er i kontakt med kogepladens nederste skærm eller med et eventuelt hul placeret under denne.

Anbring en flerpolet afbryder på apparatets forsyningslinje med en kontaktafstand lig med eller over 3 mm, og placer den så den er let at nå, og i nærheden af apparatet.

Undgå brug af stikomformere, adaptere eller stikdåser.

Såfremt forsyningskablet skal udskiftes, må tværsnittet på det nye kabel ikke være

under 1 mm bør huske, at den ende som skal tilsluttes apparatet skal have en jordledning (gulgrøn), som er mindst 20 mm længere.

Anvend kun et kabel af typen H05V2V2-F eller tilsvarende, som er modstandsdygtigt over for en maksimaltemperatur på 90° C. Udskiftningen skal foretages af en specialiseret tekniker, som skal udføre tilslutningen til det elektriske net ifølge nedenstående skema.

(kabel på 3 x 1 mm²). Man

188

L = brun N = blå

= gul-grøn

Udskiftning af forsyningskablet skal udføres af et autoriseret servicecenter, for at undgå enhver risiko.

Fabrikanten fralægger sig ethvert ansvar for skader på personer og materialer, som kan tilskrives manglende overholdelse af disse anvisninger samt manipulering af apparatet eller enkelte af dets komponenter.

Instruktioner til installatøren

9. GASTILSLUTNING

Hvis apparatet installeres på en ovn, skal man undgå at lade gasledningen passere bag på ovnen, så man forebygger overophedning. Forbindelsen til gasnettet kan udføres ved hjælp af et fast kobberrør eller med et bøjeligt stålrør i overensstemmelse med og under overholdelse af forskrifterne fastlagt af de gældende standarder. For at lette gastilslutningen, er samlestykket A på apparatets bagside placeret sidelæns. Løsn den sekskantede møtrik B, drej samlestykket A til den ønskede position, og skru herefter den sekskantede møtrik B (den holdes fast ved hjælp af en gummipakning) på igen. Når monteringen er færdiggjort, skal det kontrolleres med en sæbeopløsning, og aldrig med en flamme, at den slutter tæt . Kogepladen er testet til metangas G20 (2H) med et tryk på 20 mbar. For funktion med andre gastyper, henvises til kapitel "10. TILPASNING TIL FORSKELLIGE GASTYPER". Indgangssamlestykket for gassen er med ½” gevind for udendørsgas (ISO 228-1).

Tilslutning med fast kobberrør: Tilslutningen til gasnettet skal ske på en måde, som ikke medfører påvirkninger af nogen art på apparatet. Tilslutningen kan ske ved brug af en adapterenhed D med dobbeltkegle, med den medfølgende pakning C sat i mellem.

Tilslutning med bøjeligt stålrør: Anvend kun rør i rustfrit stål, der er i overensstemmelse med gældende standarder, og sæt altid den medfølgende pakning C mellem samlestykket A og det bøjelige rør E.

Anvendelse med bøjeligt rør skal udføres således at længden af røret ikke overskrider 2 meters maksimal forlængelse; man skal sikre sig at rørene ikke kommer i kontakt med dele af køkkenelementer, eller bliver trykket flade.

189

Instruktioner til installatøren

9.1 Tilslutning til flydende gas

Anvend en trykregulator og udfør tilslutningen til gasflasken under overholdelse af forskrifterne, som er fastsat af de gældende standarder. Sørg for at forsyningstrykket overholder værdierne angivet i tabellerne angivet i afsnit “10. TILPASNING TIL FORSKELLIGE GASTYPER”.

9.2 Udluftning af lokaler

Apparatet kan kun installeres i lokaler med permanent udluftning, som foreskrevet af de gældende standarder. I lokalet hvor apparatet er installeret, skal der kunne strømme så meget luft igennem, som er påkrævet for en almindelig gasforbrænding og for den nødvendige udluftning af samme lokale. Rillerne til luftindtag, som er beskyttede af riste, skal være korrekt dimensionerede ifølge de gældende standarder, og anbragt så de ikke spærres, heller ikke delvist. Lokalet skal holdes tilstrækkeligt ventileret for at fjerne varmen og fugten som produceres under tilberedning: Det anbefales særligt efter længere tids brug at åbne et vindue eller at hæve hastigheden på eventuelle ventilatorer.

9.3 Udledning af forbrændingsprodukter

Udledning af forbrændingsprodukter kan sikres ved hjælp af emhætter, som er sluttet til en sikker og effektiv skorsten med naturlig cirkulation, eller ved hjælp af tvungen udsugning. Et effektivt udsugningssystem kræver nøjagtig planlægning af en fagligt kompetent specialist, under overholdelse af placeringer og afstande angivet af de gældende standarder. Efter endt indgreb skal installatøren udstede en konformitetserklæring.

190

Instruktioner til installatøren

10.TILPASNING TIL FORSKELLIGE GASTYPER

Før de følgende indgreb udføres, skal strømmen til apparatet slås fra.

Kogepladen er testet til metangas G20 (2H) med et tryk på 20 mbar. Ved funktion med andre gastyper skal dyserne udskiftes, og primærluften reguleres. For udskiftning af dyserne og indstilling af blussene skal man afmontere stellet, som beskrevet i det følgende afsnit.

10.1 Afmontering af stellet

• Efter afmontering af ristene skal man tage alle knapperne ud ved at trække dem opad.

• Løft alle blussenes dele op fra kogepladen.

• Afmonter fastgøringsskruerne på stellet og pladerne som tilhører hvert enkelt af blussenes zoner.

• Kun ved modeller på 70 cm er det desuden nødvendigt at fjerne de to bagerste skruer.

191

Instruktioner til installatøren

• Løft stellet ved at trække det opad.

10.2 Indstilling til flydende gas

Løsn skruen A og pres beslaget Bi bund. Med en skruenøgle med faste kæber fjernes dysen C og man monterer den dyse, der er egnet ifølge indikationerne i referencetabellerne for den gastype, der skal anvendes. Dysens spændingsmoment må ikke overstige 3 Nm. Sæt beslaget B tilbage i den oprindelige position, så det helt dækker dysen C. Indstil luftstrømmen ved at skubbe Venturi-røret D, indtil du opnår afstanden “X” angivet i tabellen i afsnit “10.5 Regulering af primærluften” og fastgør det med skruen A. Efter indstillingerne er udført, skal du forsegle lukningerne med lak eller et tilsvarende materiale.

Nominel

Blus

Hjælpe (1) 1.1 48 400 80 79 Halvhurtig (2) 1.7 62 500 124 121 Hurtig (3) 3.1 85 1000 225 221 Hurtig reduceret (4) 2.6 76 750 189 186 Ultra hurtig (5) 3.5 87 1600 256 250

Dobbeltdæksel

Indvendig (6) 1.0 48 400 73 71 Udvendig (6) 3.2 85 1400 233 229

varme

effekt

(kW)

Flydende gas – G30/G31 30/37 mbar

Dyse-

diameter

1/100 mm

Reduceret

effekt

(W)

Effekt

g/h G30

192

Effekt

g/h G31

Instruktioner til installatøren

10.3 Indstilling til bygas

Udfør de samme indgreb som beskrevet i afsnit “10.2 Indstilling til flydende gas”. Dog skal dyser vælges og primærluft reguleres i overensstemmelse med bygas, som angivet i den følgende tabel og i afsnit "10.5 Regulering af primærluften”.

Nominel

Blus

Hjælpe (1) 1.1 132 400 Halvhurtig (2) 1.7 165 500 Hurtig (3) 3.1 250 900 Hurtig reduceret (4) 2.6 210 750 Ultra hurtig (5) 3.5 270 1400

Dobbeltdæksel

Indvendig (6) 1.1 132 400 Udvendig (6) 3.1 250 1200

10.4 Indstilling til metangas

Kogepladen er testet til metangas G20 (2H) med et tryk på 20 mbar. For at sætte apparatet i funktion med denne type gas, skal man udføre de samme indgreb som beskrevet i afsnit “10.2 Indstilling til flydende gas”. Dog skal dyser vælges og primærluften reguleres i overensstemmelse med metangas, som angivet i den følgende tabel og i afsnit “10.5 Regulering af primærluften”. Efter indstillingerne er udført, skal du forsegle lukningerne med lak eller et tilsvarende materiale.

Blus

Hjælpe (1) 1.1 76 400 Halvhurtig (2) 1.7 95 500 Hurtig (3) 3.1 126 900 Hurtig reduceret (4) 2.6 115 750 Ultra hurtig (5) 3.5 130 1600

Dobbeltdæksel

Indvendig (6) 1.0 73 400 Udvendig (6) 3.2 130 1400

varme

effekt

(kW)

Nominel

varme

effekt

(kW)

Bygas – G110 8 mbar

Dysediameter

1/100 mm

Metangas – G20 20 mbar

Dysediameter

1/100 mm

Reduceret effekt

(W)

Reduceret effekt

(W)

193

Instruktioner til installatøren

10.5 Regulering af primærluften

Gældende ved afstanden “X” i mm.

BLUS

Hjælpe (1) 1.5 0.5 1 Halvhurtig (2) 1.5 0.5 0.5 Hurtig (3) 8 0.5 1 Hurtig reduceret (4) 1.5 0.5 1 Ultra hurtig (5) 3 1.5 1.5

Dobbeltdæksel (6)

For at identificere blussene på din kogeplade skal du se tegningerne i afsnit “10.7 Blussenes placering på kogepladen”.

Indvendig 4 1 2 Udvendig 8 1 1

G30/G31

30/37 mbar

10.6 Afsluttende indgreb

Efter at have udført de ovennævnte indstillinger, skal apparatet igen sættes sammen i modsat rækkefølge af instruktionerne i afsnit “10.1 Afmontering af stellet”.

10.6.1 Minimumindstilling for bygas og metangas

Sæt delene på plads på blusset, og sæt knapperne på hanernes stænger. Tænd for blusset og sæt det på minimum. Tag knappen af igen og skru på reguleringsskruen indeni eller på siden af hanens stang (afhængigt af modellen), indtil der opnås en regelmæssig minimumsflamme. Genmonter knappen og kontrollér at blussets flamme er stabil (når knappen drejes hurtigt fra maksimum til minimum, må flammen ikke gå ud).

G110

8 mbar

G20

20 mbar

194

10.6.2 Minimumindstilling for flydende gas

For minimumindstilling for flydende gas skal man skrue skruen, der befinder sig inden i eller ved siden af hanens stang, (afhængigt af modellen) helt med uret. Bypass-diametrene for hver enkelt blus er vist i tabel “10.2 Indstilling til flydende gas”.

Efter indstilling med en gastype som er forskellig fra den testede, skal man udskifte etiketten på apparatets skærm med en som modsvarer den nye gastype. Etiketten findes i posen med ekstra dyser.

Instruktioner til installatøren

10.7 Blussenes placering på kogepladen

BLUS

1. Hjælpe

2. Halvhurtig

3. Hurtig

4. Hurtig reduceret

5. Ultrahurtig

6. Dobbeltdæksel

10.8 Smøring af gashanerne

Med tiden kan gashanerne blive sværere at dreje og sætte sig fast. Sørg for at rengøre dem indvendigt og udskifte deres smøringsfedt. Dette indgreb skal udføres af en specialuddannet tekniker.

195

914774195/ C

Smeg P1641XT User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
