SMEG P1640X, P1752X User Manual

Sommaire

@

1. AVERTISSEMENTS POUR L'UTILISATION........................... 52

2. AVERTISSEMENTS POUR LA SECURITE............................ 54

3. RESPECT DE L’ENVIRONNEMENT....................................... 56

4. DESCRIPTION DES COMMANDES....................................... 57

5. USAGE DU PLAN DE CUISSON ............................................ 58

6. NETTOYAGE ET ENTRETIEN ............................................... 62

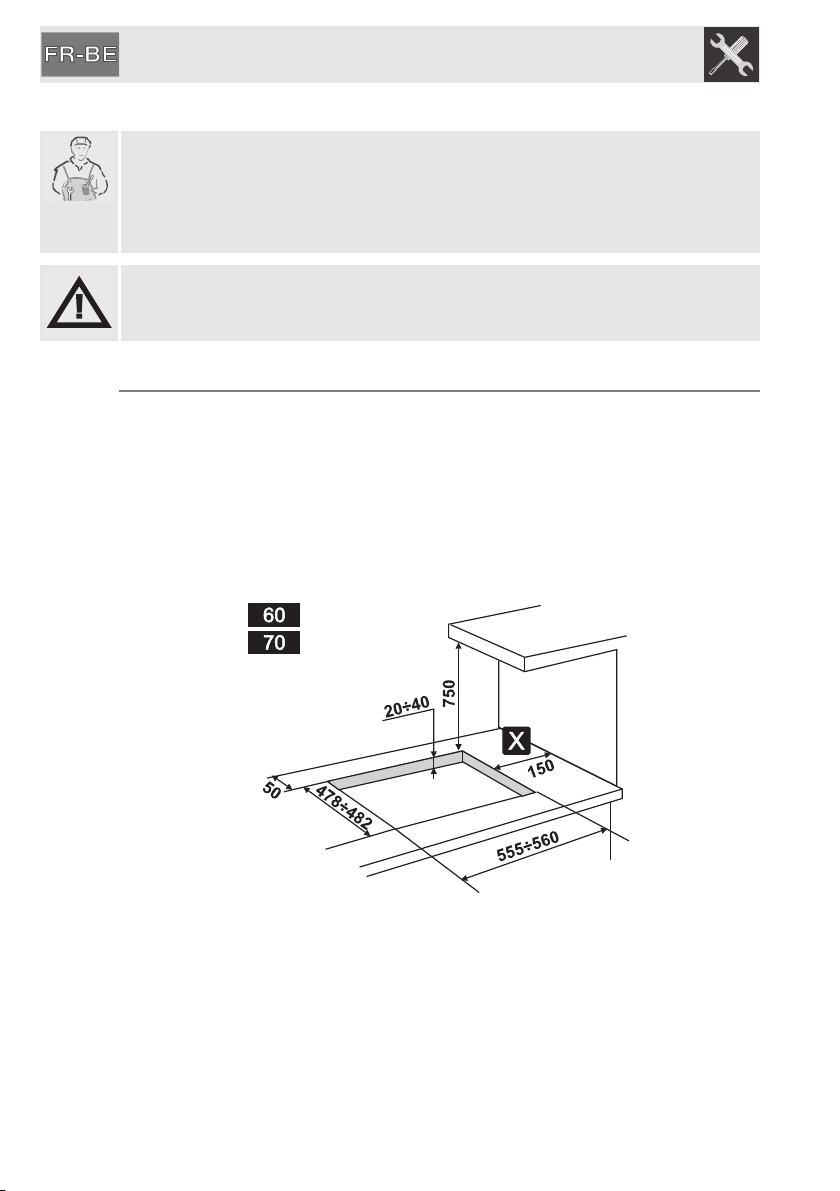

7. POSITIONNEMENT DANS LE PLAN DE TRAVAIL ............... 64

8. RACCORDEMENT ELECTRIQUE.......................................... 67

9. RACCORDEMENT DU GAZ ................................................... 68

10. ADAPTATION AUX DIFFERENTS TYPES DE GAZ .............. 70

CES INSTRUCTIONS SONT UNIQUEMENT VALABLES POUR LES PAYS DE
DESTINATION DONT LES SYMBOLES D'IDENTIFICATION FIGURENT SUR LA
COUVERTURE DE CE MANUEL.

INSTRUCTIONS POUR L'UTILISATEUR : elles contiennent les conseils
d'utilisation, la description des commandes et les opérations correctes de
nettoyage et d'entretien de l'appareil.

INSTRUCTIONS POUR L'INSTALLATEUR : elles sont destinées au
technicien qualifié qui doit effectuer l’installation, la mise en service et le
contrôle fonctionnel de l’appareil.

Des informations complémentaires sur les produits sont disponibles sur le
site www.smeg.com

51

Avertissements généraux

1. AVERTISSEMENTS POUR L'UTILISATION

CE MANUEL FAIT PARTIE INTEGRANTE DE L'APPAREIL. CONSERVEZ-LE EN BON
ETAT ET A PORTEE DE MAIN PENDANT TOUT LE CYCLE DE VIE DU PLAN DE
CUISSON. NOUS VOUS CONSEILLONS DE LIRE ATTENTIVEMENT CE MANUEL
AINSI QUE TOUTES LES INDICATIONS FOURNIES AVANT D'UTILISER LE PLAN DE
CUISSON. CONSERVEZ EGALEMENT LA SERIE D'INJECTEURS FOURNIS.
L'INSTALLATION DOIT ETRE EFFECTUEE PAR DU PERSONNEL QUALIFIE ET
CONFORMEMENT AUX NORMES EN VIGUEUR. CET APPAREIL EST PREVU POUR
UN EMPLOI DE TYPE DOMESTIQUE ET EST CONFORME AUX DIRECTIVES CEE
ACTUELLEMENT EN VIGUEUR. L'APPAREIL A ETE FABRIQUE POUR L'UTILISATION
SUIVANTE : CUISSON ET RECHAUFFEMENT D'ALIMENTS ; TOUT AUTRE USAGE
EST CONSIDERE COMME IMPROPRE.
LE FABRICANT DECLINE TOUTE RESPONSABILITE EN CAS D'UTILISATIONS
DIFFERENTES DE CELLES QUI FIGURENT DANS CE MANUEL.

SI L'APPAREIL EST INSTALLE SUR DES EMBARCATIONS OU DANS DES
CARAVANES, NE L'UTILISEZ PAS EN GUISE DE CHAUFFAGE AMBIANT.

N'UTILISEZ JAMAIS CET APPAREIL POUR RECHAUFFER UNE PIECE.

CET APPAREIL EST MARQUE CONFORMEMENT A LA DIRECTIVE EUROPEENNE
2002/96/CE RELATIVE AUX APPAREILS ELECTRIQUES ET ELECTRONIQUES
(WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE).
ELLE DEFINIT LES NORMES DE RAMASSAGE ET DE RECYCLAGE DES APPAREILS
USAGES EN VIGUEUR SUR TOUT LE TERRITOIRE DE L’UNION EUROPEENNE.

AVANT DE METTRE L'APPAREIL EN SERVICE, RETIREZ OBLIGATOIREMENT TOUS
LES FILMS DE PROTECTION.

52

POUR TOUTE OPERATION, IL EST VIVEMENT CONSEILLE DE METTRE DES GANTS
THERMIQUES.

EVITEZ ABSOLUMENT D’UTILISER DES EPONGES EN ACIER ET DES
RACLOIRS TRANCHANTS SUSCEPTIBLES D'ENDOMMAGER LES
SURFACES.
UTILISEZ DES PRODUITS NORMAUX, NON ABRASIFS, EN UTILISANT LE
CAS ECHEANT UN OUTIL EN BOIS OU EN PLASTIQUE. RINCEZ
SOIGNEUSEMENT ET SECHEZ AVEC UN CHIFFON DOUX OU EN
MICROFIBRE.

NE LAISSEZ PAS L'APPAREIL SANS SURVEILLANCE DURANT LA CUISSON, CAR
DES GRAISSES ET DES HUILES PEUVENT S'EN ECOULER.
LES GRAISSES ET LES HUILES PEUVENT S'INCENDIER.

APRES AVOIR UTILISE LE PLAN DE CUISSON, VERIFIEZ TOUJOURS SI LES
MANETTES DE COMMANDE SONT SUR (ETEINT).

Avertissements généraux

NE DEPOSEZ PAS SUR LES GRILLES DU PLAN DE CUISSON DES CASSEROLES
DONT LE FOND N'EST PAS PARFAITEMENT LISSE ET REGULIER.

N'UTILISEZ PAS DES RECIPIENTS QUI DEPASSENT LE PERIMETRE EXTERNE DU
PLAN.

53

Avertissements généraux

2. AVERTISSEMENTS POUR LA SECURITE

CONSULTEZ LES INSTRUCTIONS D'INSTALLATION POUR LES CONSIGNES DE
SECURITE POUR APPAREILS ELECTRIQUES OU AU GAZ ET POUR LES
FONCTIONS DE VENTILATION.
DANS VOTRE INTERET ET POUR VOTRE SECURITE, LA LOI ETABLIT QUE
L’INSTALLATION ET L’ASSISTANCE DE TOUS LES APPAREILS ELECTRIQUES
SOIENT EFFECTUEES PAR DU PERSONNEL QUALIFIE CONFORMEMENT AUX
NORMES EN VIGUEUR.
NOS INSTALLATEURS RECONNUS GARANTISSENT UN TRAVAIL SATISFAISANT.
LES APPAREILS AU GAZ OU ELECTRIQUES DOIVENT TOUJOURS ETRE
DEBRANCHES PAR DES PERSONNES COMPETENTES.

AVANT DE BRANCHER L'APPAREIL, CONTROLEZ QUE LES DONNEES FIGURANT
SUR LA PLAQUE CORRESPONDENT A CELLES DU RESEAU.

LA PLAQUETTE SIGNALETIQUE, AVEC LES DONNEES TECHNIQUES, LE NUMERO
DE SERIE ET LE MARQUAGE SE TROUVE SOUS LE CARTER DANS UN ENDROIT
BIEN VISIBLE.

LA PLAQUETTE SUR LE CARTER NE DOIT JAMAIS ETRE ENLEVEE.

AVANT DE BRANCHER L'APPAREIL, VERIFIEZ QU'IL EST REGLE POUR LE TYPE DE
GAZ AVEC LEQUEL IL SERA ALIMENTE, EN VERIFIANT L'ETIQUETTE APPLIQUEE
SOUS LE CARTER.

AVANT D'EXECUTER LES TRAVAUX D'INSTALLATION / ENTRETIEN, VERIFIEZ QUE
L'APPAREIL EST DEBRANCHE DU RESEAU ELECTRIQUE.

54

LA FICHE A BRANCHER SUR LE CABLE D’ALIMENTATION ET LA PRISE
CORRESPONDANTE DEVRONT ETRE DU MEME TYPE ET CONFORMES AUX
NORMES EN VIGUEUR.
LA PRISE DEVRA ETRE ACCESSIBLE POUR PERMETTRE LE BRANCHEMENT D’UN
APPAREIL ENCASTRE.
NE DEBRANCHEZ JAMAIS LA FICHE EN LA TIRANT PAR LE CABLE.

SI LE CABLE D'ALIMENTATION EST ABIME, CONTACTEZ IMMEDIATEMENT LE
SERVICE D'ASSISTANCE TECHNIQUE QUI SE CHARGERA DE LE REMPLACER.

IL EST OBLIGATOIRE D'EFFECTUER LA MISE A LA TERRE EN SUIVANT LES
MODALITES PREVUES PAR LES CONSIGNES DE SECURITE DE L'EQUIPEMENT
ELECTRIQUE.

JUSTE APRES L'INSTALLATION, EFFECTUEZ UN ESSAI DE L'APPAREIL EN SUIVANT
LES INSTRUCTIONS REPORTEES CI-APRES. S'IL NE FONCTIONNE PAS,
DEBRANCHEZ L'APPAREIL ET CONTACTEZ LE CENTRE D'ASSISTANCE
TECHNIQUE LE PLUS PROCHE.
NE TENTEZ JAMAIS DE REPARER L'APPAREIL.

PENDANT LE FONCTIONNEMENT, L'APPAREIL DEVIENT TRES CHAUD. FAITES
ATTENTION A NE PAS TOUCHER LES ELEMENTS CHAUFFANTS.

Avertissements généraux

L’UTILISATION DE CET APPAREIL EST INTERDITE DE LA PART DES PERSONNES (Y
COMPRIS LES ENFANTS) AUX CAPACITES PHYSIQUES ET MENTALES REDUITES,
OU DEPOURVUES D’EXPERIENCE DANS L’UTILISATION D’APPAREILLAGES
ELECTRIQUES, A MOINS QU’ELLES NE SOIENT SURVEILLEES OU INSTRUITES
PAR DES PERSONNES ADULTES ET RESPONSABLES POUR LEUR SECURITE.

N'AUTORISEZ PAS LES ENFANTS A S'APPROCHER DE L'APPAREIL PENDANT LE
FONCTIONNEMENT OU DE L'UTILISER COMME UN JOUET.

N'INTRODUISEZ PAS D'OBJETS METALLIQUES POINTUS (COUVERTS OU
USTENSILES) DANS LES FENTES DE L'APPAREIL.

N'UTILISEZ PAS DE JETS DE VAPEUR POUR NETTOYER L'APPAREIL.
LA VAPEUR RISQUE D'ATTEINDRE LES PARTIES ELECTRIQUES, DE LES
ENDOMMAGER ET DE PROVOQUER DES COURTS-CIRCUITS.

NE MODIFIEZ PAS CET APPAREIL.

N'UTILISEZ PAS DE SPRAYS A PROXIMITE DE L'APPAREIL MENAGER LORSQU'IL
EST EN FONCTION.
N'UTILISEZ PAS DE SPRAYS TANT QUE LE PRODUIT EST ENCORE CHAUD.

Le fabricant décline toute responsabilité en cas de dommages subis par les
personnes et les choses, dus au non respect des prescriptions susmentionnées ou
découlant de l'altération même d'une seule partie de l'appareil et de l'utilisation de
pièces détachées non originales.

55

Avertissements pour l’élimination

3. RESPECT DE L’ENVIRONNEMENT

3.1 Notre respect de l’environnement

Aux termes des Directives 2002/95/CE, 2002/96/CE, 2003/108/CE, relatives à
la réduction de l'utilisation de substances dangereuses dans les équipements
électriques et électroniques, ainsi qu'à l'élimination des déchets, le symbole de
la poubelle barrée appliqué sur l'appareillage indique que le produit doit être
collecté séparément des autres déchets, à la fin de sa vie utile. L’utilisateur
devra donc confier l'appareillage destiné à la mise au rebut aux centres de
collecte sélective des déchets électriques et électroniques, ou le remettre au
revendeur au moment de l'achat d'un appareillage équivalent, à raison d'un
contre un. La collecte sélective adéquate pour l'envoi successif de l'appareillage
mis au rebut vers le recyclage, le traitement et l'élimination écologiquement
compatible, contribue à éviter les effets négatifs possibles sur l'environnement
et sur la santé et favorise le recyclage des matériaux qui le composent.
L'élimination illégale du produit de la part de l'utilisateur entraîne l'application de
sanctions administratives.

Le produit ne contient pas de substances dont la quantité est jugée dangereuse
pour la santé et l'environnement, conformément aux directives européennes en
vigueur.

56

3.2 Votre respect de l’environnement

Pour l’emballage de nos produits, nous utilisons des matériaux non polluants et
donc compatibles avec l’environnement et recyclables. Nous vous remercions
de collaborer en procédant à une élimination correcte de l’emballage. Informez­vous auprès de votre revendeur ou auprès des organisations locales
compétentes pour connaître l'adresse des centres de collecte, recyclage,
élimination des déchets.

N’abandonnez pas l’emballage ni des parties de ce dernier et ne les
laissez jamais sans surveillance. Ces derniers peuvent représenter un
danger d'asphyxie pour les enfants, notamment les sachets en plastique.

Il est nécessaire également de mettre à la décharge correctement votre ancien
appareil.
Important : remettez l’appareil au centre le plus proche autorisé à collecter les
appareils électroménagers obsolètes. Une élimination correcte permet de
récupérer intelligemment les matériaux précieux.
Avant de jeter votre appareil, il est important de démonter les portes et de
laisser les plaques dans leur position d'utilisation, pour éviter que les enfants,

par jeu, ne puissent s'enfermer à l'intérieur. Il est également nécessaire de
couper le câble d'alimentation électrique et de le retirer avec la fiche.

Instructions pour l'utilisateur

4. DESCRIPTION DES COMMANDES

4.1 La zone des commandes

Toutes les commandes et les contrôles du plan de cuisson sont réunis sur le
panneau frontal.

ZONE DES COMMANDES

Plan 4 feux

Plan 5 feux

DESCRIPTION DE LA MANETTE

Pour allumer la flamme, enfoncez et tournez
simultanément la manette en sens inverse horaire en la

positionnant sur le symbole de la flamme minimum .
Pour régler l'intensité de la flamme, tournez la manette

entre le maximum et le minimum .
Pour éteindre le brûleur, remettez la manette sur la

position .

DISPOSITION DES BRULEURS ET DESCRIPTION DES SYMBOLES

Plan 5 feux

Brûleur
Antérieur Gauche

Brûleur
Postérieur Gauche

Plan 4 feux

Brûleur
Gauche

Brûleur
Droit

Brûleur
central externe

Brûleur
central interne

Brûleur
postérieur central

Brûleur
avant central

Brûleur
Antérieure Droit

Brûleur
Postérieur Droit

57

Instructions pour l'utilisateur

5. USAGE DU PLAN DE CUISSON

Avant d'allumer les brûleurs, assurez­vous que les couronnes, les chapeaux
et les grilles sont correctement montés.
Les bougies et les thermocouples B,
présents sur le plan, doivent s'insérer
dans les orifices A présents sur les
couronnes.

5.1 Positionnement des grilles

Lorsque vous recevrez le plan de cuisson, les grilles ne seront pas positionnées
sur le plan. Nous énumérons ci-après les types de grilles disponibles.

58

Grilles latérales (5 feux) Grille centrale (5 feux)

Grille gauche/droite (4 feux)
