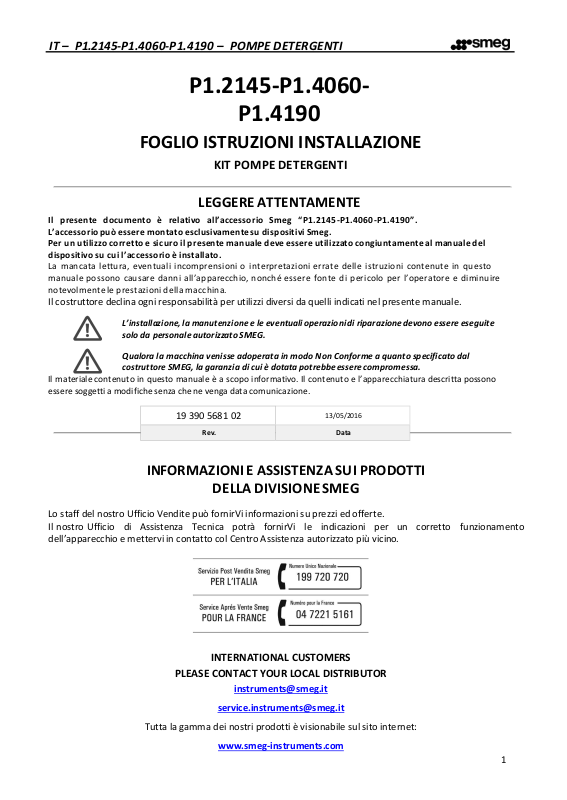

IT – P1.2145-P1.4060-P1.4190 – POMPE DETERGENTI
1
P1.2145-P1.4060-
P1.4190
FOGLIO ISTRUZIONI INSTALLAZIONE
KIT POMPE DETERGENTI
LEGGERE
ATTENTAMENTE
Il presente documento è relativo all’accessorio Smeg “P1.2145-P1.4060-P1.4190”.
L’accessorio può essere montato esclusivamente su dispositivi Smeg.
Per un utilizzo corretto e sicuro il presente manuale deve essere utilizzato congiuntamente al manuale del
dispositivo su cui l’accessorio è installato.
La mancata lettura, eventuali incomprensioni o interpretazioni errate delle istruzioni contenute in questo
manuale possono causare danni all’apparecchio, nonché essere fonte di pericolo per l’operatore e diminuire
notevolmente le prestazioni della macchina.
Il costruttore declina ogni responsabilità per utilizzi diversi da quelli indicati nel presente manuale.
L’installazione,
la
manutenzione
e le eventuali operazioni di riparazione devono essere eseguite
solo da personale autorizzato SMEG.
Qualora la macchina venisse adoperata in modo Non Conforme a quanto specificato dal
costruttore
SMEG, la garanzia di cui è dotata potrebbe essere compromessa.
Il materiale contenuto in questo manuale è a scopo
informativo.
Il contenuto e
l’apparecchiatura
descritta possono
essere soggetti a modifiche senza che ne venga data comunicazione.
19 390 5681 02
13/05/2016
Rev.
Data
INFORMAZIONI E ASSISTENZA
SUI
PRODOTTI
DELLA
DIVISIONE
SMEG
Lo staff del nostro Ufficio Vendite può fornirVi informazioni su prezzi ed offerte.
Il nostro Ufficio di Assistenza Tecnica potrà fornirVi le indicazioni per un corretto funzionamento
dell’apparecchio e mettervi in contatto col Centro Assistenza autorizzato più vicino.
INTERNATIONAL CUSTOMERS
PLEASE CONTACT YOUR LOCAL DISTRIBUTOR
instruments@smeg.it
service.instruments@smeg.it
Tutta la gamma dei nostri prodotti è visionabile sul sito internet:
www.smeg-instruments.com
Page 2
IT – P1.2145-P1.4060-P1.4190 – POMPE DETERGENTI
2
SOMMARIO
Sommario
1 CONTENUTO DELLA CONFEZIONE....................................................................................................................... 2
2 MONTAGGIO KIT………………………………................................................................................................................ 3
3 UTILIZZO DEI PESCANTI ....................................................................................................................................... 8
1 CONTENUTO DELLA CONFEZIONE
Il presente KIT è il nuovo sistema di aspirazione detergenti con tubi pescanti.
0160 – 1160 – 4060 - 4190
2145
1. MANUALE INSTALLAZIONE
2. POMPA PERISTALTICA 3L
3.
TUBO L=2500 (4060) - L=2900 (4190)
4. TUBO L=1400
5. FASCETTE STRINGITUBO
6. TUBO PESCANTE
7. TAPPO TANICA ASPIR DETERG
8.
TAPPO "3411EA01"
9. FILTRO ASPIR. DTRG 05X05
10. TARGHETTA ADESIVA DETERGENTE
11. PASSACAVO + GHIERA
1. MANUALE INSTALLAZIONE
2. POMPA PERISTALTICA 3L
3. STAFFA FISSAGGIO
4.
TUBO L=1500
5. TUBO L=800
6. FASCETTE STRINGITUBO
7. TUBO PESCANTE
8. TAPPO TANICA ASPIR DETERG
9.
TAPPO "3411EA01"
10. FILTRO ASPIR. DTRG 05X05
11. TARGHETTA ADESIVA DETERGENTE
12. PASSACAVO + GHIERA
Page 3
IT – P1.2145-P1.4060-P1.4190 – POMPE DETERGENTI
3
Modelli di macchina che possono montare il KIT
FAMIGLIE MACCHINA
GW2145
GW0160
GW1160
GW4060
GW4190
ISTRUZIONI
DI MONTAGGIO
2 MONTAGGIO KIT
DISCONNESSIONE ALIMENTAZIONE ELETTRICA E IDRICA
Prima di ogni intervento: occorre scollegare l’alimentazione elettrica tramite l’apposito sezionatore da
quadro o disconnettendo il cavo di alimentazione, e chiudere i rubinetti di alimentazione dell’acqua.
SPAZIO LIBERO
E' necessario avere uno spazio libero di circa 1m2 davanti alla macchina per poter operare
correttamente
ATTENZIONE
Gli interventi effettuati sull’apparecchio da personale non autorizzato non sono coperti dalla garanzia
e sono a carico dell’utente.
Di seguito saranno descritte le fasi per il corretto montaggio del KIT.
FAMIGLIA 0160, 1160, 4060 E 4190
DESCRIZIONE
IMMAGINE
Svitare le viti laterali del pannello
inferiore.
Svitare le 2 viti laterali che fissano
la protezione.
Page 4
IT – P1.2145-P1.4060-P1.4190 – POMPE DETERGENTI
4
DESCRIZIONE
IMMAGINE
Togliere la protezione.
Svitare le viti di fissaggio staffa SX e DX.
Fissare la pompa in dotazione
Page 5
IT – P1.2145-P1.4060-P1.4190 – POMPE DETERGENTI
5
DESCRIZIONE
IMMAGINE
Inserire il morsetto alla staffa
nell’apposita sede.
Inserire i tubi come da figura a
fianco:
Tubo aspirazione L = 2500 (4060)
Tubo aspirazione L = 2900 (4190)
Tubo mandata L = 1400
Posizionare le pompe, facendo
passare i tubi nei fori della traversa,
e fissare il gruppo alla traversa.
L= 2500
L= 1400
Page 6
IT – P1.2145-P1.4060-P1.4190 – POMPE DETERGENTI
6
DESCRIZIONE
IMMAGINE
Inserire il pressostato alla
staffa.
Fase di montaggio finita.
Sistemazione tubi.
Page 7
IT – P1.2145-P1.4060-P1.4190 – POMPE DETERGENTI
7
DESCRIZIONE
IMMAGINE
Per 4060
Montare il passacavo in dotazione e
far passare il tubo L = 2500
Per 4190
Montare il passacavo in dotazione e
far passare il tubo L = 2900
P4060
P4190
Per 4060
Fissare la piastra alla traversa
Posteriore e serrare in passacavo
Per 4190
Montare il passacavo alla piastra del
mobiletto
posteriore con la ghiera in
dotazione.
P4060
P4190
L = 1400
L = 2500
Paccasavo
Tubo
Tubo
Tubo
Page 8
IT – P1.2145-P1.4060-P1.4190 – POMPE DETERGENTI
8
DESCRIZIONE
IMMAGINE
Togliere il tappo dalla boccola
detergenti , e infilare il nuovo tubo
fissandolo con l’apposita fascetta
come da figura.
NOTA MOLTO IMPORTANTE: Abilitare la presenza della nuova pompa nel menu “consolle” , VEDI
MANUALE UTENTE.
FAMIGLIA 2145
DESCRIZIONE
IMMAGINE
Montare il supporto dosatore utilizzando le viti in dotazione
Togliere il retro della macchina
Tubo
Page 9
IT – P1.2145-P1.4060-P1.4190 – POMPE DETERGENTI
9
DESCRIZIONE
IMMAGINE
Togliere la staffa anteriore a
protezione del/dei dosatori
Rimuovere il coperchio sede del
dosatore da inserire
Collegare elettricamente il dosatore,
utilizzando la predisposizione
presente (fili rosso e blu “PP1” e
“NPP1”)
Montare il dosatore e fissarlo alla
traversa
staffa
coperchio
Page 10
IT – P1.2145-P1.4060-P1.4190 – POMPE DETERGENTI
10
DESCRIZIONE
IMMAGINE
Montare la staffa di protezione e
collegare i tubi di mandata e
aspirazione
Rimuovere il tubetto dall’ingresso
detergenti e sostituirlo con il tubo di
mandata del nuovo dosatore
Rimontare il retro e fermare il tubo di
aspirazione utilizzando il gancio in
dotazione
Applicare le targhette identificative sul dosatore e sul tubo di aspirazione, e collegarlo al pescante.
L=1500
L=800
DA RIMUOVERE
Page 11
IT – P1.2145-P1.4060-P1.4190 – POMPE DETERGENTI
11
3 UTILIZZO DEI PESCANTI
ATTENZIONE
E' molto importante che l'etichetta applicata al tubo di aspirazione sia coerente con
la tipologia di detergente aspirato.
Far riferimento al seguente codice
colore:
1. Bianco: detergente
(P1)
2. Rosso: neutralizzante
(P2)
Un errore di collegamento (ad esempio se si invertono i detergenti P1 e P2)
compromette l'efficacia del processo, e può danneggiare parti del circuito.
Errori di connessione dei sistemi di aspirazione detergenti fanno decadere la
Garanzia delle parti coinvolte (pompe peristaltiche, circuito di aspirazione e immissione
detergenti, sensori di livello e di flusso se presenti).
Il tubo d’aspirazione è fornito con filtro in aspirazione. Il filtro è fissato al tubo con
leggera interferenza. Assicurarsi che il filtro sia sempre presente e bene posizionato
per preservare il buon funzionamento del sistema di immissione detergenti.
Verificare periodicamente che il tubo in silicone sia adeguatamente fissato al tubo di aspirazione e che
non siano presenti perdite. Utilizzare mezzi idonei (es. fascetta in plastica) per il fissaggio del tubo in silicone
al tubo inox.
