Spis treści
1 Ostrzeżenia 4
1.1 Ogólne zalecenia dotyczące bezpieczeństwa 4
1.2 Odpowiedzialność producenta 5
1.3 Przeznaczenie urządzenia 5
1.4 Utylizacja 5
1.5 Tabliczka znamionowa 6
1.6 Instrukcja obsługi 6
1.7 Jak czytać instrukcje obsługi 6
2 Opis 7
2.1 Opis ogólny 7
2.2 Panel sterowania 8
2.3 Pozostałe części 8
2.4 Dostępne akcesoria 9
3 Użytkowanie 10
3.1 Ostrzeżenia 10
3.2 Pierwsze użycie 10
3.3 Użytkowanie akcesoriów 11
3.4 Użytkowanie piekarnika 11
3.5 Porady dotyczące przygotowywania potraw 13
3.6 Zegar programowania 14
4 Czyszczenie i konserwacja 19
4.1 Ostrzeżenia 19
4.2 Czyszczenie urządzenia 19
4.3 Demontaż drzwiczek 19
4.4 Czyszczenie szklanych drzwiczek 20
4.5 Czyszczenie Parowe 22
4.6 Konserwacja nadzwyczajna 24
5 Montaż 26
5.1 Podłączenie elektryczne 26
5.2 Wymiana przewodu 26
5.3 Ustawienie 27
PL
Zalecamy Państwu uważne przeczytanie niniejszej instrukcji, ponieważ zawiera ona wskazówki,
dzięki którym możliwe będzie zachowanie estetyki i funkcjonalności zakupionego urządzenia.
Dodatkowe informacje o produkcie dostępne na stronie: www.smeg.com
3
Ostrzeżenia
1 Ostrzeżenia
1.1 Ogólne zalecenia dotyczące
bezpieczeństwa
Szkody powstałe na osobach
• Urządzenie i jego elementy są
bardzo gorące podczas
użytkowania.
• Podczas użytkowania nie należy
dotykać elementów grzejnych.
• Dzieci poniżej 8 roku życia nie
powinny przebywać w pobliżu
urządzenia bez opieki osoby
dorosłej.
• Urządzenie nie służy do zabawy.
• Podczas użytkowania nie kłaść
na urządzeniu metalowych
przedmiotów takich, jak widelce,
łyżki i pokrywki.
• Po zakończeniu użytkowania
wyłączyć urządzenie.
• Nie należy nigdy próbować
gasić płomienia lub pożaru
wodą: wyłączyć urządzenie i
nakryć płomień pokrywą lub
ognioodporną narzutą.
• Czynności związane z
czyszczeniem i konserwacją nie
powinny być wykonywane przez
dzieci bez nadzoru.
• Montaż i naprawy powinny być
wykonywane przez
wykwalifikowany personel
zgodnie z obowiązującymi
przepisami.
• Nie wprowadzać zmian na
urządzeniu.
• Nie należy wkładać ostro
zakończonych metalowych
przedmiotów (sztućce lub
przyrządy) do szczelin.
• Nigdy nie należy próbować
naprawiać urządzenia
samodzielnie lub bez pomocy
wykwalifikowanego specjalisty.
• Jeśli przewód zasilania
elektrycznego jest uszkodzony,
należy natychmiast skontaktować
się z serwisem technicznym, który
dokona jego wymiany.
Uszkodzenie urządzenia
• Nie stosować ściernych lub
agresywnych detergentów (np.
produktów z granulkami,
odplamiaczy i metalowych
gąbek) na częściach szklanych.
• Ewentualnie używać
drewnianych lub plastikowych
narzędzi.
• Nie siadać na urządzeniu.
• Nie stosować pary do
czyszczenia urządzenia.
• Nie zatykać otworów, szczelin
wentylacyjnych i
odprowadzających ciepło.
• Nie zostawiać urządzenia bez
nadzoru podczas pieczenia
potraw, które mogą wydzielać
tłuszcz lub olej.
• Nie zostawiać przedmiotów na
powierzchniach pieczenia.
• W żadnym razie nie używać
urządzenia do ogrzewania
pomieszczeń.
4
Ostrzeżenia
Informacje na temat niniejszego
urządzenia
• Przed wymianą żarówki upewnić się, że
urządzenie jest wyłączone.
• Nie opierać się ani nie siadać na
otwartych drzwiczkach.
• Sprawdzić, czy w drzwiczkach nie ma
zaklinowanych przedmiotów.
1.2 Odpowiedzialność producenta
Producent nie ponosi żadnej
odpowiedzialności za szkody osobowe
lub rzeczowe powstałe w wyniku:
• użycia urządzenia w sposób niezgodny
z przeznaczeniem;
• nieprzestrzegania zaleceń zawartych w
instrukcji użytkowania;
• naruszenia chociaż jednej części
urządzenia;
• używania nieoryginalnych części
zamiennych.
1.3 Przeznaczenie urządzenia
• Urządzenie jest przeznaczone do
przyrządzania potraw w warunkach
domowych. Każde inne użycie jest
nieprawidłowe.
• Urządzenie może być używane przez
dzieci powyżej 8 roku życia oraz osoby
o ograniczonych zdolnościach
psychofizycznych lub nieposiadające
odpowiedniego doświadczenia lub
wiedzy pozostające pod kontrolą osób
dorosłych odpowiedzialnych za ich
bezpieczeństwo.
• Urządzenie nie zostało zaprojektowane
do działania w zmiennej temperaturze
zewnętrznej lub z systemami zdalnego
sterowania.
1.4 Utylizacja
Urządzenie należy poddać
utylizacji oddzielnie od innych
odpadów (dyrektywy 2002/95/WE,
2002/96/WE, 2003/108/WE).
Urządzenie nie zawiera substancji w ilości
niebezpiecznej dla zdrowia i środowiska,
zgodnie z obowiązującymi dyrektywami
europejskimi.
Aby dokonać utylizacji urządzenia należy:
• Odłączyć przewód zasilania
elektrycznego i usunąć go razem z
wtyczką.
Napięcie elektryczne
Niebezpieczeństwo porażenia
prądem
• Odłączyć główne zasilanie elektryczne.
• Odłączyć przewód zasilający od
instalacji elektrycznej.
• Powierzyć urządzenie odpowiednim
centrom selektywnej zbiórki odpadów
elektrycznych i elektronicznych lub
oddać sprzedawcy w momencie
zakupu podobnego urządzenia.
PL
5
Ostrzeżenia
Opakowanie urządzenia zostało
wykonane z materiałów, które nie
zanieczyszczają środowiska i nadają się
do recyklingu.
• Materiały z opakowania należy oddać
do odpowiednich punktów selektywnej
zbiórki odpadów.
Opakowania z tworzyw
sztucznych
Niebezpieczeństwo uduszenia
się
• Nie pozostawiać opakowania i jego
elementów bez nadzoru.
• Dzieci nie powinny bawić się
plastikowymi torebkami z opakowania.
1.5 Tabliczka znamionowa
Tabliczka znamionowa zawiera dane
techniczne, numer seryjny i oznaczenie.
Nie wolno zdejmować tabliczki
znamionowej.
1.6 Instrukcja obsługi
Niniejsza instrukcja stanowi integralną
część urządzenia i powinna być
przechowywana w całości oraz w zasięgu
ręki użytkownika przez cały okres
eksploatacji urządzenia.
Przed użyciem urządzenia należy uważnie
przeczytać niniejszą instrukcję obsługi.
1.7 Jak czytać instrukcje obsługi
W instrukcji zastosowano następujące
symbole ułatwiające czytanie:
Ostrzeżenia
Ogólne informacje dotyczące
instrukcji obsługi, bezpieczeństwa i
końcowej utylizacji.
Opis
Opis urządzenia i akcesoriów.
Użytkowanie
Informacje o użytkowaniu
urządzenia i akcesoriów, porady
dotyczące przyrządzania potraw.
Czyszczenie i konserwacja
Informacje dotyczące
prawidłowego czyszczenia i
konserwacji urządzenia.
Montaż
Informacje dla wykwalifikowanego
technika: montaż, uruchomienie i
próba techniczna.
Ostrzeżenia dotyczące
bezpieczeństwa
Informacje
Porada
1. Sekwencja instrukcji obsługi.
• Pojedyncza instrukcja użytkowania.
6
2 Opis
2.1 Opis ogólny
Opis
PL
1 Panel sterowania
2 Lampka
3 Uszczelka
4 Drzwiczki
5 Wentylator
6 Ramki na ruszty/blachę
Poziom ramki
7
2.2 Panel sterowania
Opis
1 Pokrętło temperatury
Za pomocą tego pokrętła można wybrać
temperaturę pieczenia.
Przekręcić pokrętło w prawo, na żądaną
wartość w zakresie od minimum do
maksimum.
2 Kontrolka termostatu
Jej włączenie wskazuje, że piekarnik
znajduje się w fazie nagrzewania.
Wyłącza się, gdy temperatura osiągnie
ustawioną wartość. Regularne włączanie i
wyłączanie wskazuje, że ustawiona
temperatura w piekarniku jest utrzymywana
na stałej wartości.
3 Zegar programowania
Do wyświetlenia bieżącej godziny,
ustawienia zaprogramowanego pieczenia
i programowania minutnika.
4 Pokrętło funkcji
Różne funkcje piekarnika odpowiadają
różnym trybom pieczenia. Po wybraniu
żądanej funkcji, ustawić temperaturę
pieczenia za pomocą pokrętła
temperatury.
2.3 Pozostałe części
Uchwyty do półek
Urządzenie posiada uchwyty do
umieszczania na nich blach i rusztów na
różnych wysokościach. Wysokości ustala
się od dołu do góry (patrz 2.1 Opis
ogólny).
Wentylator
Wentylator chłodzi urządzenie i uruchamia
się podczas pieczenia.
Funkcjonowanie wentylatora powoduje
przepływ powietrza, które ulatnia się nad
drzwiczkami i może trwać przez kilka
chwil, nawet po wyłączeniu urządzenia.
Oświetlenie wewnętrzne
Wewnętrzne oświetlenie urządzenia
włącza się:
• po otwarciu drzwiczek;
• po uaktywnieniu jakiejkolwiek funkcji.
Gdy drzwiczki są otwarte nie
można wyłączyć wewnętrznego
oświetlenia.
8
Opis
2.4 Dostępne akcesoria
W niektórych modelach nie są
dostępne wszystkie akcesoria.
Ruszt
Do podtrzymywania naczyń z pieczoną
potrawą.
Ruszt do blachy (tylko w niektórych
modelach)
Głęboka blacha
PL
Do gromadzenia tłuszczu wydzielającego
się z produktów umieszczonych na górnym
ruszcie i pieczenia tortów, pizzy i ciast.
Akcesoria, które mają styczność z
żywnością są wykonane z
odpowiednich materiałów,
zgodnych z obowiązującymi
normami.
Oryginalne akcesoria
dostarczane z urządzeniem lub
opcjonalne można zamówić w
autoryzowanych centrach
serwisowych. Należy używać
tylko oryginalnych akcesoriów
producenta.
Do umieszczenia na nim blachy w celu
pieczenia produktów, które mogą kapać.
9
Użytkowanie
3 Użytkowanie
3.1 Ostrzeżenia
Wysoka temperatura wewnątrz
komory pieczenia podczas
użytkowania
Niebezpieczeństwo poparzeń
• Podczas pieczenia drzwiczki powinny
być zamknięte.
• Podczas przekręcania żywności w
komorze pieczenia, należy chronić ręce
zakładając rękawice termiczne.
• Nie dotykać elementów grzejnych
wewnątrz komory.
• Nie wlewać wody na bardzo gorące
blachy.
• Nie pozwolić, aby dzieci zbliżały się do
urządzenia podczas pieczenia.
Wysoka temperatura wewnątrz
komory pieczenia podczas
użytkowania
Niebezpieczeństwo pożaru lub
wybuchu
• Nie rozpylać produktów w sprayu w
pobliżu urządzenia.
• Nie używać materiałów łatwopalnych
w pobliżu urządzenia.
• Nie używać naczyń stołowych lub
plastikowych pojemników do pieczenia
żywności.
• Nie wkładać do komory pieczenia
potraw w zamkniętych puszkach lub
pojemnikach.
• Nie zostawiać urządzenia bez nadzoru
podczas przygotowywania potraw,
które mogą wydzielać tłuszcz lub olej.
• Wyjąć z komory pieczenia wszystkie
blachy i ruszty, które nie są używane
podczas pieczenia.
Niedozwolone użycie
Ryzyko uszkodzenia
emaliowanych powierzchni
• Nie przykrywać dna komory pieczenia
folią aluminiową lub cynfolią.
• W przypadku przygotowywania
potrawy w papierze do pieczenia,
należy umieścić go tak, aby nie
zakłócał cyrkulacji gorącego powietrza
wewnątrz komory pieczenia.
• Nie kłaść garnków lub blach
bezpośrednio na dnie komory
pieczenia.
• Nie wlewać wody na bardzo gorące
blachy.
3.2 Pierwsze użycie
1. Usunąć ewentualną folię ochronną
znajdującą się na zewnątrz lub
wewnątrz urządzenia lub akcesoriów.
2. Usunąć ewentualne etykiety (za
wyjątkiem tabliczki z danymi
technicznymi) z akcesoriów i komory
pieczenia.
3. Wyjąć i umyć wszystkie akcesoria
urządzenia (patrz 4 Czyszczenie i
konserwacja).
4. Rozgrzać pustą komorę pieczenia do
maksymalnej temperatury, aby usunąć
ewentualne pozostałości fabryczne.
10
Użytkowanie
3.3 Użytkowanie akcesoriów
Ruszty i blachy
Ruszty i blachy powinny być wkładane w
boczne prowadnice, aż do punktu
zatrzymania.
• Mechaniczne blokady bezpieczeństwa,
które zapobiegają przypadkowemu
wyjęciu rusztu powinny być odwrócone
do dołu, w kierunku tylnej części komory
pieczenia.
Ruszt do blachy (tylko w niektórych
modelach)
Ruszt do blachy należy do niej włożyć. W
ten sposób będzie można oddzielnie
zebrać tłuszcz z pieczonego produktu.
3.4 Użytkowanie piekarnika
Włączenie piekarnika
Aby włączyć piekarnik, należy:
1. Wybrać funkcję pieczenia za pomocą
pokrętła funkcji.
2. Wybrać temperaturę za pomocą
pokrętła temperatury.
PL
Delikatnie włożyć ruszty i blachy
aż do końca.
Przed pierwszym użyciem
wyczyścić blachy w celu usunięcia
pozostałości z produkcji.
Upewnić się, że zegar
programatora pokazuje symbol
czasu pieczenia , w
przeciwnym razie nie jest możliwe
włączenie piekarnika.
11
Użytkowanie
Spis funkcji
Grzałka górna i dolna
Ciepło pochodzące równocześnie
z góry i z dołu sprawia, że taki
system nadaje się do pieczenia
szczególnego rodzaju potraw.
Pieczenie tradycyjne nazywane
statycznym nadaje się do
przyrządzania jednej potrawy na
raz. Idealne do przygotowywania
każdego rodzaju pieczeni, chleba,
nadziewanego ciasta i szczególnie
wskazane do tłustych mięs takich,
jak gęś i kaczka.
Grill
Ciepło wytwarzane przez grzałkę
grilla pozwala na uzyskanie
optymalnego rezultatu podczas
grillowania, zwłaszcza kawałków
mięsa średniej i małej wielkości, a w
połączeniu z rożnem (gdzie
przewidziany) umożliwia
równomierne przyrumienienie pod
koniec pieczenia. Idealne do
pieczenia kiełbasy, żeberek,
boczku. Taka funkcja umożliwia
równomierne grillowanie dużej
ilości produktu, zwłaszcza mięsa.
Grzałka dolna
Ciepło pochodzące wyłącznie z
dołu umożliwia dokończenie
potraw wymagających wyższej
temperatury bez wpływu na ich
opieczenie. Idealne do słodkich i
słonych ciast, kruchego ciasta i
pizzy.
Turbo
Połączenie systemu z
termoobiegiem z tradycyjnym
sprawia, że pieczenie jest bardzo
szybkie i skuteczne w przypadku
produktów umieszczonych na
różnych poziomach, bez
przesyłania zapachów i smaków.
Idealne do potraw o dużej
objętości, wymagających
intensywnego pieczenia.
Eco
Współdziałanie grilla i dolnej
grzałki jest szczególnie zalecane
do pieczenia na jednej półce, przy
niskim zużyciu energii elektrycznej.
Obieg powietrza
Działanie termoobiegu w
połączeniu z tradycyjnym systemem
zapewnia równomierne pieczenie,
nawet złożonych potraw. Idealne
do pieczenia ciastek i ciast, nawet
na kilku poziomach jednocześnie.
(Do pieczenia na kilku poziomach
używać 2-ego i 4-ego poziomu)
Wentylator+grill
Powietrze wytwarzane przez
wentylator zmniejsza falę ciepła
emitowaną przez grill umożliwiając
optymalne grillowanie dużej
wielkości kawałków. Idealne do
dużych kawałków mięsa (np.
golonka wieprzowa).
12
Użytkowanie
Wentyl. + termoobieg
Połączenie termoobiegu z okrągłą
grzałką (wbudowana w tylną część
piekarnika) pozwala na pieczenie
potraw na różnych poziomach, o
ile wymagają tej samej temperatury
i takiego samego rodzaju
pieczenia. Obieg gorącego
powietrza zapewnia
natychmiastowe i równomierne
rozprowadzenie ciepła. Jest na
przykład możliwe jednoczesne
pieczenie (na kilku poziomach) ryb,
warzyw i ciastek, bez
przechodzenia zapachów i
smaków.
Czyszczenie parowe
Funkcja ta ułatwia czyszczenie
poprzez zastosowanie pary
wytwarzanej z niewielkiej ilości
wody wlewanej przez specjalny
lejek znajdujący się na dnie
piekarnika.
3.5 Porady dotyczące
przygotowywania potraw
Porady ogólne
• Aby uzyskać równomierne pieczenie na
kilku poziomach zastosować jedną z
funkcji z termoobiegiem.
• Zwiększenie temperatury nie skraca
czasu pieczenia (produkt jest mocno
upieczony na zewnątrz i niedopieczony
wewnątrz).
Porady dotyczące przygotowywania
mięsa
• Czas pieczenia zależy od wielkości,
ilości i indywidualnego smaku.
• Podczas przygotowywania pieczeni
używać termometru do mięsa lub
nacisnąć na nie łyżką. Jeżeli jest zwarte
to znaczy, że jest gotowe, w
przeciwnym wypadku potrzebuje
jeszcze kilku minut.
Porady dotyczące pieczenia z funkcją
Grill i Wentylator+grill
PL
• Mięso można grillować wkładając je
zarówno do zimnego piekarnika jak i do
wstępnie nagrzanego, w celu zmiany
rezultatu.
• W funkcji Wentylator+grill, przed
grillowaniem zaleca się wstępne
nagrzanie piekarnika.
• Należy umieścić produkt na środku
rusztu.
• W funkcji Grilla zaleca się przekręcenia
pokrętła temperatury na najwyższą
wartość, na symbol w celu
zoptymalizowania pieczenia.
13
Użytkowanie
Porady dotyczące przygotowywania
ciast i ciastek
• Najlepiej używać ciemnych metalowych
foremek: lepiej pochłaniają ciepło.
• Temperatura i czas trwania pieczenia
zależą od jakości i konsystencji
surowego ciasta.
• Aby sprawdzić, czy ciasto jest
upieczone w środku: po zakończeniu
pieczenia wbić wykałaczkę w jego
najwyższy punkt. Jeżeli ciasto nie
przykleja się do wykałaczki to znaczy,
że jest ono upieczone.
• Jeżeli po wyjęciu z piekarnika ciasto
opada, podczas kolejnego pieczenia
obniżyć ustawioną temperaturę o około
10°C ewentualnie ustawiając dłuższy
czas pieczenia.
Porady dotyczące rozmrażania i
wyrastania
• Umieścić na pierwszym poziomie
piekarnika zamrożony produkt bez
opakowania w pojemniku bez pokrywki.
• Nie nakładać produktów jeden na
drugim.
• Aby rozmrozić mięso użyć rusztu na
drugim poziomie i blachy na pierwszym.
W ten sposób produkt nie wejdzie w
kontakt z płynem wydzielanym przy
rozmrażaniu.
• Najbardziej delikatne części można
przykryć folią aluminiową.
• Dla zapewnienia prawidłowego
wyrastania umieścić na dnie piekarnika
pojemnik z wodą.
Oszczędność energii
• Wyłączyć pieczenie kilka minut przed
upływem ustawionego czasu. Pieczenie
trwa przez pozostałe minuty dzięki
wysokiej temperaturze w komorze.
• Nie otwierać zbyt często drzwiczek,
aby nie rozpraszać ciepła.
• Urządzenie powinno być zawsze
czyste wewnątrz.
3.6 Zegar programowania
Przycisk minutnika
Przycisk końca pieczenia
Przycisk trwania pieczenia
Przycisk zmniejszania wartości
Przycisk zwiększania wartości
Przycisk funkcjonowania ręcznego
14
Użytkowanie
Ustawienie godziny
Przy pierwszym zastosowaniu lub po
przerwie w zasilaniu energią, na
wyświetlaczu urządzenia miga symbol
1. Wcisnąć przycisk , aby wyłączyć
miganie i włączyć na wyświetlaczu
symbol .
2. Za pomocą przycisków lub
można ustawić godzinę. Przytrzymać
przycisk dla szybkiej zmiany.
Upewnić się, że zegar
programatora pokazuje symbol
czasu pieczenia , w
przeciwnym razie nie jest możliwe
włączenie piekarnika.
Pieczenie na czas
Pieczenie na czas jest funkcją,
która pozwala na rozpoczęcie i
zakończenie pieczenia po
upływie ustawionego przez
użytkownika czasu.
1. Po wybraniu funkcji, wcisnąć i nie
puszczać przycisku . Wyświetlacz
pokaże cyfry .
2. Przytrzymać wciśnięty przycisk i
jednocześnie użyć przycisków lub
aby ustawić minuty.
Po puszczeniu przycisku rozpocznie
się odliczanie czasu trwania pieczenia
zaprogramowanego i na wyświetlaczu
pojawi się bieżąca godzina oraz
symbole i A (wskazując, że ustawiono
pieczenie na czas).
PL
15
Użytkowanie
Zaprogramowane pieczenie
Pieczenie zaprogramowane jest
funkcją, która pozwala na
rozpoczęcie pieczenia w
ustalonym czasie i zakończenie
po upływie czasu ustawionego
przez użytkownika.
1. Po wybraniu funkcji, wcisnąć i nie
puszczać przycisku . Wyświetlacz
pokaże cyfry .
2. Przytrzymać wciśnięty przycisk i
jednocześnie użyć przycisków lub
aby ustawić minuty.
3. Wcisnąć przycisk . Na wyświetlaczu
pojawi się suma bieżącej godziny i
ustawionego wcześniej czasu trwania
pieczenia.
4. Przytrzymać przycisk i jednocześnie
Po puszczeniu przycisku rozpocznie
się pieczenia w trybie zaprogramowanym,
na wyświetlaczu pojawi się bieżąca
godzina oraz symbole i A (wskazując,
że ustawiono pieczenie na czas).
Po ustawieniu, w celu wyświetlenia
pozostałego czasu wcisnąć
przycisk . Aby wyświetlić
godzinę końca pieczenia,
nacisnąć przycisk .
Koniec pieczenia
Po zakończeniu pieczenia piekarnik
automatycznie wyłączy się i jednocześnie
uaktywni się przerywany sygnał
dźwiękowy. Po dezaktywacji sygnału,
wyświetlacz pokaże bieżącą godzinę i
symbol , wskazując powrót do
ręcznego trybu obsługi piekarnika.
użyć przycisków lub , aby
ustawić godzinę zakończenia
pieczenia.
16
Użytkowanie
Minutnik
W każdej chwili można uaktywnić minutnik.
Po wciśnięciu przycisku na
wyświetlaczu pojawią się cyfry .
Przytrzymać wciśnięty przycisk i użyć
przycisków lub , aby ustawić
minuty.
Po puszczeniu przycisku rozpocznie
się odliczanie i na wyświetlaczu pojawią
się symbole i .
Po zaprogramowaniu minutnika,
wyświetlacz na nowo pokazuje
aktualną godzinę; aby wyświetlić
czas, który pozostał do końca
pieczenia, nacisnąć na przycisk .
Regulacja głośności sygnału
dźwiękowego
Głośność sygnału dźwiękowego można
ustawić na 3 poziomach. Gdy sygnał jest
aktywny, wcisnąć przycisk , aby
zmienić ustawienie.
Dezaktywacja sygnału dźwiękowego
Sygnał dźwiękowy wyłącza się
automatycznie po około siedmiu minutach.
Można go ręcznie dezaktywować
wciskając przycisk .
W przypadku ustawienia pieczenia na
czas lub zaprogramowanego wciśnięcie
przycisku dezaktywującego sygnał
dźwiękowy nie przerwie pieczenia, będzie
ono trwało w trybie ręcznym.
Kasowanie ustawionych danych
Po ustawieniu pieczenia na czas lub
zaprogramowanego można je
wykasować wciskając i przytrzymując
przycisk zaprogramowanej funkcji i
jednocześnie używając przycisków
lub , dopóki nie wyświetli się napis
.
Programator zinterpretuje skasowanie
programu z zakończeniem pieczenia.
Zmiana ustawionych danych
W każdej chwili można zmienić dane
ustawione do pieczenia
zaprogramowanego. Wcisnąć przycisk
funkcji i jednocześnie użyć przycisków
PL
lub w celu zmiany wartości.
17
Przykładowa tabela pieczenia
Użytkowanie
Potrawy
Lasagne
Zapiekanka makaron
Pieczona cielęcina
Schab
Kiełbasa
Rostbef
Królik pieczony
Filet z indyka
Pieczony baleron
Kurczak pieczony
Kotlety
Żeberka
Bekon
Filet wieprzowy
Filet wołowy
Pstrąg
Żabnica
Turbot
Ciężar
(kg)
3 - 4 Grzałka górna i dolna 1 220 - 230 45 - 50
3 - 4 Grzałka górna i dolna 1 220 - 230 45 - 50
2 Turbo/Obieg Powietrza 2 180 - 190 90 - 100
2 Turbo/Obieg Powietrza 2 180 - 190 70 - 80
1,5 Wentylator+grill 4/3 250 15
1 Turbo/Obieg Powietrza 2 200 40 - 45
1,5 Termoobieg/Obieg Powietrza 2 180 - 190 70 - 80
3 Turbo/Obieg Powietrza 2 180 - 190 110 - 120
2 - 3 Turbo/Obieg Powietrza 2 180 - 190 170 - 180
1,2 Turbo/Obieg Powietrza 2 180 - 190 65 - 70
1,5 Wentylator+grill 4/3 250 15 5
1,5 Wentylator+grill 4/3 250 10 10
0,7 Grill 5/4 250 7 8
1,5 Wentylator+grill 4/3 250 10 5
1 Grill 5/4 250 10 7
1,2 Turbo/Obieg Powietrza 2 150 - 160 35 - 40
1,5 Turbo/Obieg Powietrza 2 160 60 - 65
1,5 Turbo/Obieg Powietrza 2 160 45 - 50
Funkcja
Pozycja
prowadnicy
od dołu
Temperatura
(°C)
Czas (w
minutach)
Strona 1 Strona 2
Pizza
Chleb
Focaccia
Babka piaskowa
Tarta z dżemem
Sernik
Nadziewane tortellini
Ciasto Paradiso
Profiterole
Biszkopt
Ciasto ryżowe
Rogaliki drożdżowe
1 Turbo/Obieg Powietrza 2 250 8 - 9
1 Termoobieg/Obieg Powietrza 2 190 - 200 25 - 30
1 Turbo/Obieg Powietrza 2 180 - 190 20 - 25
1 Termoobieg/Obieg Powietrza 2 160 55 - 60
1 Termoobieg/Obieg Powietrza 2 160 35 - 40
1 Termoobieg/Obieg Powietrza 2 160 - 170 55 - 60
1 Turbo/Obieg Powietrza 2 160 20 - 25
1,2 Termoobieg/Obieg Powietrza 2 160 55 - 60
1,2 Turbo/Obieg Powietrza 2 180 80 - 90
1 Termoobieg/Obieg Powietrza 2 150 - 160 55 - 60
1 Turbo/Obieg Powietrza 2 160 55 - 60
0,6 Termoobieg/Obieg Powietrza 2 160 30 - 35
Czas wskazany w tabeli nie uwzględnia czasu wstępnego nagrzewania jest wskazany w przybliżeniu.
18
Czyszczenie i konserwacja
4 Czyszczenie i konserwacja
4.1 Ostrzeżenia
Niedozwolone użycie
Ryzyko uszkodzenia
powierzchni
• Nie stosować pary do czyszczenia
urządzenia.
• Nie stosować detergentów ściernych,
żrących lub zawierających chlor,
amoniak lub wybielacze (np. produktów
w proszku, odplamiaczy itp.).
• Nie stosować materiałów
chropowatych, ściernych lub ostrych
metalowych skrobaków.
4.2 Czyszczenie urządzenia
Używać produktów do
czyszczenia sprzedawanych
przez producenta.
W przypadku stosowania
specyficznych środków
czyszczących, po wyczyszczeniu
zaleca się włączenie urządzenia
z maksymalną temperaturą na
około 15-20 minut, aby usunąć
ewentualne pozostałości.
4.3 Demontaż drzwiczek
Aby ułatwić czynności związane z
czyszczeniem, zaleca się zdjęcie
drzwiczek i położenie ich na ściereczce.
Aby zdjąć drzwiczki należy:
1. Otworzyć zupełnie drzwiczki i włożyć
dwa sworznie w otwory zawiasów
pokazanych na rysunku.
PL
Porady dotyczące czyszczenia komory
pieczenia
Aby utrzymać komorę pieczenia w dobrym
stanie należy go regularnie czyścić po
każdym użyciu. Zawsze poczekać, aż
wystygnie.
Nie dopuścić do zaschnięcia wewnątrz
komory resztek z żywności, ponieważ
mogłyby uszkodzić emalię.
Zawsze przed czyszczeniem wyjąć
wszystkie możliwe do usunięcia części.
Aby ułatwić czynności związane z
czyszczeniem, zaleca się zdjęcie:
• drzwiczek;
• ramek na ruszty/blachy;
• uszczelki piekarnika (z wyjątkiem modeli
z pirolizą).
2. Ująć drzwiczki z dwóch stron
obydwoma rękami, podnieść je ku
górze pod kątem około 30° i wyjąć.
19
Czyszczenie i konserwacja
3. Aby ponownie zamontować drzwiczki,
włożyć zawiasy do odpowiednich
otworów na urządzeniu, upewniając się,
że rowki A całkowicie opierają się na
szczelinach. Opuścić drzwiczki do dołu
i po ich ustawieniu wyjąć sworznie z
otworów zawiasów.
4.4 Czyszczenie szklanych drzwiczek
Należy utrzymywać drzwiczki w czystości.
Używać papierowych ręczników
kuchennych. W przypadku uporczywego
brudu, umyć wilgotną gąbką i zwyczajnym
detergentem.
2. Następnie pociągnąć szybkę ku górze
w części przedniej (2). W ten sposób 4
sworznie zamocowane do szybki
odczepiają się od gniazd w
drzwiczkach.
3. W niektórych modelach znajduje się
szybka środkowa. Wyjąć szybkę
środkową podnosząc ją do góry.
Demontaż szybek wewnętrznych
Aby ułatwić czyszczenie, można
rozmontować wewnętrzne szybki
wchodzące w skład drzwiczek.
1. Wyjąć wewnętrzną szybę pociągając ją
delikatnie ku górze w części tylnej,
ruchem wskazanym przez strzałki (1).
20
Czyszczenie i konserwacja
4. Wyczyścić szybkę zewnętrzną i szybki
wyjęte wcześniej. Używać papierowych
ręczników kuchennych. W przypadku
uporczywego brudu, umyć wilgotną
gąbką i neutralnym detergentem.
5. Włożyć szybki stosując te same
czynności co przy wyjęciu, ale w
odwrotnej kolejności.
6. Włożyć szybkę wewnętrzną. Zwrócić
uwagę na wyśrodkowanie i
zamocowanie 4 sworzni w gniazdach,
lekko je dociskając.
Wyjęcie ramek na ruszty/blachy
Wyjęcie ramek na ruszty/blachy ułatwia
czyszczenie bocznych części. Taką
czynność należy przeprowadzać zawsze
podczas automatycznego czyszczenia
(tylko w niektórych modelach).
W celu wyjęcia ramek na ruszty/blachy,
należy:
1. Pociągnąć ramkę na dół piekarnika w
taki sposób, aby wyjąć ją z
mocowania A.
2. Następnie, wyciągnąć z gniazd
umieszczonych z tyłu B.
3. Po zakończeniu czyszczenia powtórzyć
opisane czynności, aby włożyć ramki na
ruszty/blachy na miejsce.
PL
21
Czyszczenie i konserwacja
Czyszczenie górnej części
Komora urządzenia jest wyposażona w
wahliwą grzałkę, która umożliwia
czyszczenie części górnej.
1. Delikatnie popchnąć listwę górnej
grzałki do tyłu komory urządzenia w
celu odczepienia jej ze środkowej
tulejki.
2. Powoli obniżyć grzałkę, aż do jej
ogranicznika.
Niedozwolone użycie
Ryzyko uszkodzenia urządzenia
• Podczas czyszczenia nie wyginać
nadmiernie grzałki.
Po wyczyszczeniu umieścić grzałkę na
pozycji.
4.5 Czyszczenie Parowe
Funkcja Czyszczenie Parowe jest
czyszczeniem wspomaganym,
które ułatwia usuwanie brudu.
Dzięki takiemu procesowi można
w bardzo prosty sposób
wyczyścić wnętrze komory
pieczenia. Resztki brudu są
zmiękczane przez ciepło i parę
wodną co ułatwia ich usuwanie.
Niedozwolone użycie
Ryzyko uszkodzenia
powierzchni
• Usunąć z wnętrza komory resztki
jedzenia lub pozostałości pochodzące
z poprzedniego pieczenia.
• Przeprowadzać czyszczenie
wspomagane tylko, gdy piekarnik jest
zimny.
Czynności wstępne
Przed uruchomieniem funkcji Czyszczenia
Parowego:
• Usunąć wszystkie akcesoria z wnętrza
piekarnika. Górna ochrona (jeżeli
obecna) może pozostać wewnątrz.
• Jeżeli obecne, zdjąć panele
samoczyszczące (patrz „Czyszczenie
Parowe”).
• Wlać na dno piekarnika około 40 cm3
wody. Uważać, aby nie wylała się z
rowka.
22
Czyszczenie i konserwacja
• Za pomocą spryskiwacza rozpryskać
wewnątrz piekarnika roztwór wody z
płynem do naczyń. Spryskać w kierunku
ścianek bocznych, do góry, na dół i w
kierunku deflektora.
Zaleca się spryskać co najmniej
20 razy.
• Zamknąć drzwiczki.
• Podczas cyklu wspomaganego
czyszczenia należy oddzielnie umyć
wyjęte wcześniej panele
samoczyszczące (jeżeli obecne) letnią
wodą i odrobiną płynu do naczyń.
Ustawienia funkcji Czyszczenia
Parowego
1. Przekręcić pokrętło funkcji i pokrętło
temperatury na symbol .
2. Ustawić czas trwania pieczenia na 18
minut za pomocą zegara programatora.
3. Po zakończeniu cyklu Czyszczenia
Parowego minutnik wyłączy elementy
grzejne piekarnika i uaktywni się sygnał
dźwiękowy.
Koniec cyklu czyszczenia parowego
4. Otworzyć drzwiczki i wytrzeć szmatką z
mikrofibry zabrudzenia mniej uciążliwe.
5. Do usunięcia bardzo opornego brudu
użyć nieściernej gąbki z włókniną z
mosiądzu.
6. W przypadku resztek tłuszczu można
użyć specjalnych detergentów do
czyszczenia piekarników.
7. Usunąć wodę pozostałą wewnątrz
piekarnika.
PL
23
Czyszczenie i konserwacja
Dla większej higieny oraz, aby przykry
zapach nie przechodził na potrawy,
wysuszyć piekarnik za pomocą funkcji z
termoobiegiem przy 160°C przez około
10 minut.
Podczas czyszczenia zaleca się
stosowanie gumowych rękawic.
Aby ułatwić ręczne usuwanie
trudno dostępnych części można
zdjąć drzwiczki.
4.6 Konserwacja nadzwyczajna
Wymontować i zamontować uszczelkę
piekarnika
W celu wymontowania uszczelki
piekarnika, należy:
• Odczepić zaczepy umieszczone na 4
rogach i pociągnąć uszczelkę na
zewnątrz.
W celu zamontowania uszczelki
piekarnika, należy:
• Zaczepić zaczepy umieszczone w 4
rogach uszczelki piekarnika.
Porady dotyczące konserwacji uszczelki
piekarnika
24
Uszczelka piekarnika musi być miękka i
elastyczna.
• Utrzymywać uszczelkę piekarnika w
czystości stosując nieściernej gąbki i
letniej wody.
Czyszczenie i konserwacja
Wymienić lampkę oświetlenia
wewnętrznego
Części pod napięciem
Niebezpieczeństwo porażenia
prądem
• Odłączyć urządzenie od zasilania
elektrycznego.
1. Usunąć wszystkie akcesoria z wnętrza
komory urządzenia.
2. Wyjąć ramki na ruszty/blachy.
3. Zdjąć pokrywę lampy za pomocą
odpowiedniego narzędzia (na przykład
śrubokręta).
Uważać, aby nie zarysować emalii
na ściance komory pieczenia.
4. Wyjąć żarówkę.
PL
Nie dotykać żarówki
halogenowej bezpośrednio
palcami, ale użyć odpowiedniego
materiału zabezpieczającego.
5. Wymienić żarówkę na nową o takiej
samej charakterystyce (40W).
6. Zamontować pokrywkę. Pozostawić
wewnętrzny profil szybki (A) skierowany
do drzwiczek.
7. Nacisnąć osłonę, aby przylegała do
oprawki.
25
Montaż
5 Montaż
5.1 Podłączenie elektryczne
Napięcie elektryczne
Niebezpieczeństwo porażenia
prądem
• Podłączenie elektryczne powinno być
wykonane przez wykwalifikowany
personel techniczny.
• Należy obowiązkowo wykonać
uziemienie, zgodnie z normami
bezpieczeństwa dotyczącymi instalacji
elektrycznych.
• Odłączyć główne zasilanie elektryczne.
Informacje ogólne
Sprawdzić, czy charakterystyka sieci
elektrycznej odpowiada danym
przedstawionym na tablice znamionowej.
Tabliczka znamionowa, zawierająca dane
techniczne, numer seryjny i oznaczenie, jest
umieszczona na urządzeniu, w widocznym
miejscu.
Nie należy nigdy zdejmować tabliczki
znamionowej.
Urządzenie jest zasilane prądem 220-240 V~.
Używać trójżyłowego kabla (kabel 3 x
1,5 mm
wewnętrznego przewodu).
Uziemienie powinno być wykonane za
pomocą przewodu dłuższego niż
pozostałe o przynajmniej 20 mm.
2
, w odniesieniu do przekroju
Podłączenie stałe
Zgodnie z zasadami prawidłowego
wykonywania instalacji zastosować na linii
zasilającej wyłącznik omnipolarny.
Wyłącznik omnipolarny powinien być
łatwo dostępny i znajdować się w pobliżu
urządzenia.
Podłączenie za pomocą gniazda i wtyczki
Sprawdzić, czy wtyczka i gniazdo są tego
samego typu.
Unikać używania przejściówek,
przedłużaczy i boczników, ponieważ
mogą spowodować nagrzewanie lub
zapalenie.
5.2 Wymiana przewodu
Napięcie elektryczne
Niebezpieczeństwo porażenia
prądem
• Odłączyć główne zasilanie elektryczne.
1. Odkręcić śruby tylnej osłony i zdjąć ją,
aby uzyskać dostęp do listwy
zaciskowej.
26
2. Wymienić kabel.
3. Upewnić się, że przewody (piekarnika
lub ewentualnej płyty kuchennej)
przechodzą w odpowiednich
miejscach, bez jakiegokolwiek kontaktu
z urządzeniem.
Montaż

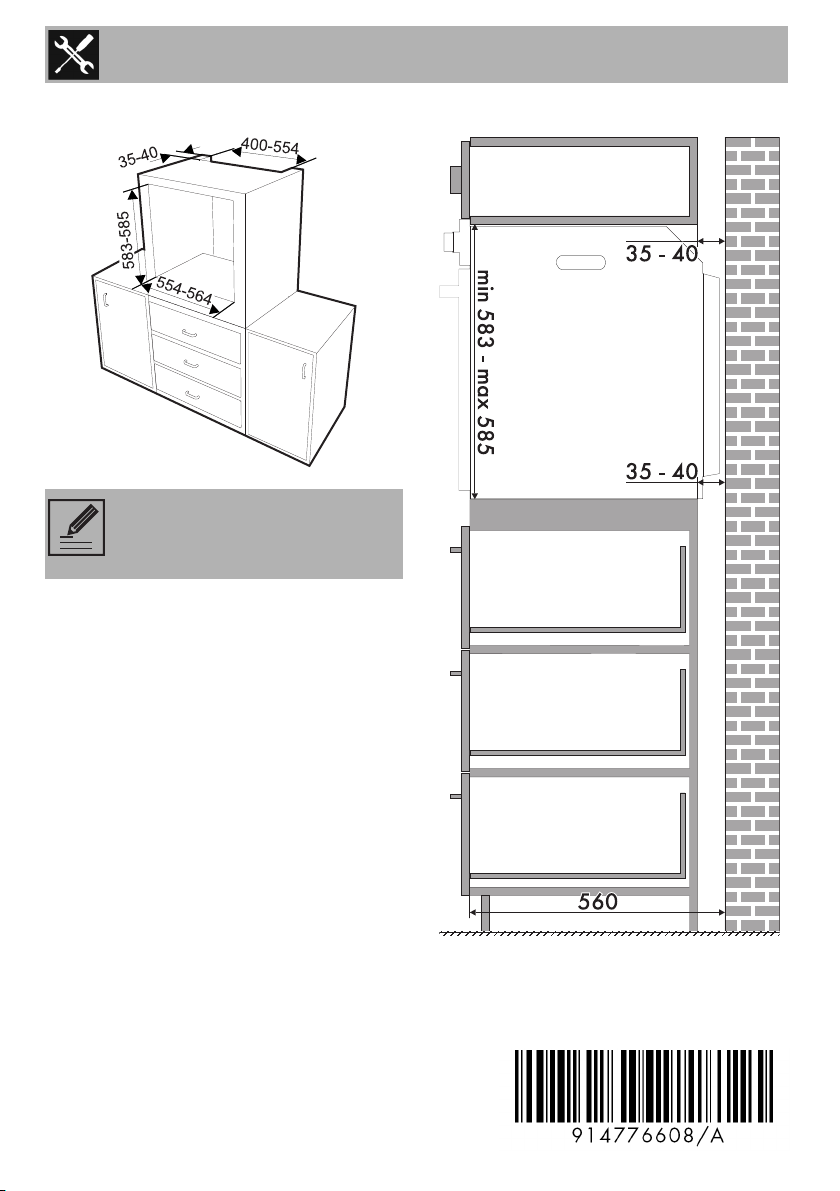

5.3 Ustawienie
Ciężkie urządzenie
Niebezpieczeństwo zranienia
przez zgniecenie
• Z pomocą drugiej osoby umieścić
urządzenie w meblu.
Naciśnięcie na otwarte drzwiczki
Ryzyko uszkodzenia urządzenia
• Nie używać otwartych drzwiczek jako
dźwigni do ustawienia urządzenia w
meblu.
• Nie wywierać zbyt dużego nacisku na
otwarte drzwiczki.
Wydzielanie ciepła podczas
działania urządzenia
Ryzyko pożaru
• Sprawdzić, czy materiał z którego
wykonany jest mebel jest odporny na
wysoką temperaturę.
• Sprawdzić, czy posiada wymagane
otwory.
• Nie montować urządzenia we wnęce
zamkniętej drzwiczkami lub w
zamkniętej szafce.
Pozycja kabla zasilającego
PL
(widok z tyłu)
Uszczelka frontu
Przykleić uszczelkę znajdującą się w
wyposażeniu na tylnej części frontu, aby
uniknąć przenikania wody lub innych
płynów.
27
Montaż
Tuleje mocujące
1. Zająć zatyczki tulei umieszczone na
froncie urządzenia.
2. Umieścić urządzenie w meblu.
3. Przymocować je śrubami.
Gabaryty urządzenia (mm)
4. Zakryć tuleje zdjętymi wcześniej
zatyczkami.
28
Montaż
Zabudowa pod blatem (mm)
PL
Upewnić się, że na tylnej/dolnej
części mebla znajduje się otwór o
wielkości około 60 mm.
29
Zabudowa na kolumnie (mm)
Upewnić się, że na górnej/tylnej
części mebla znajduje się otwór o
głębokości około 35-40 mm.
Montaż
30
Loading...
