NOTICE D’UTILISATION

LAVE-VAISSELLE

Index

1. Avertissements concernant la sécurité et l’utilisation____________ 48

2. Installation et pose _____________________________________ 50

2.1 Raccordement au réseau de distribution d'eau____________________________________ 50

2.2 Alimentation électrique ______________________________________________________ 51

3. Description des commandes______________________________ 52

3.1 Le bandeau de commandes frontal _____________________________________________ 52

3.2 Programmes de lavage ______________________________________________________ 54

4. Instructions pour l’utilisation ______________________________ 56

4.1 Utilisation de l’adoucisseur d’eau ______________________________________________ 56

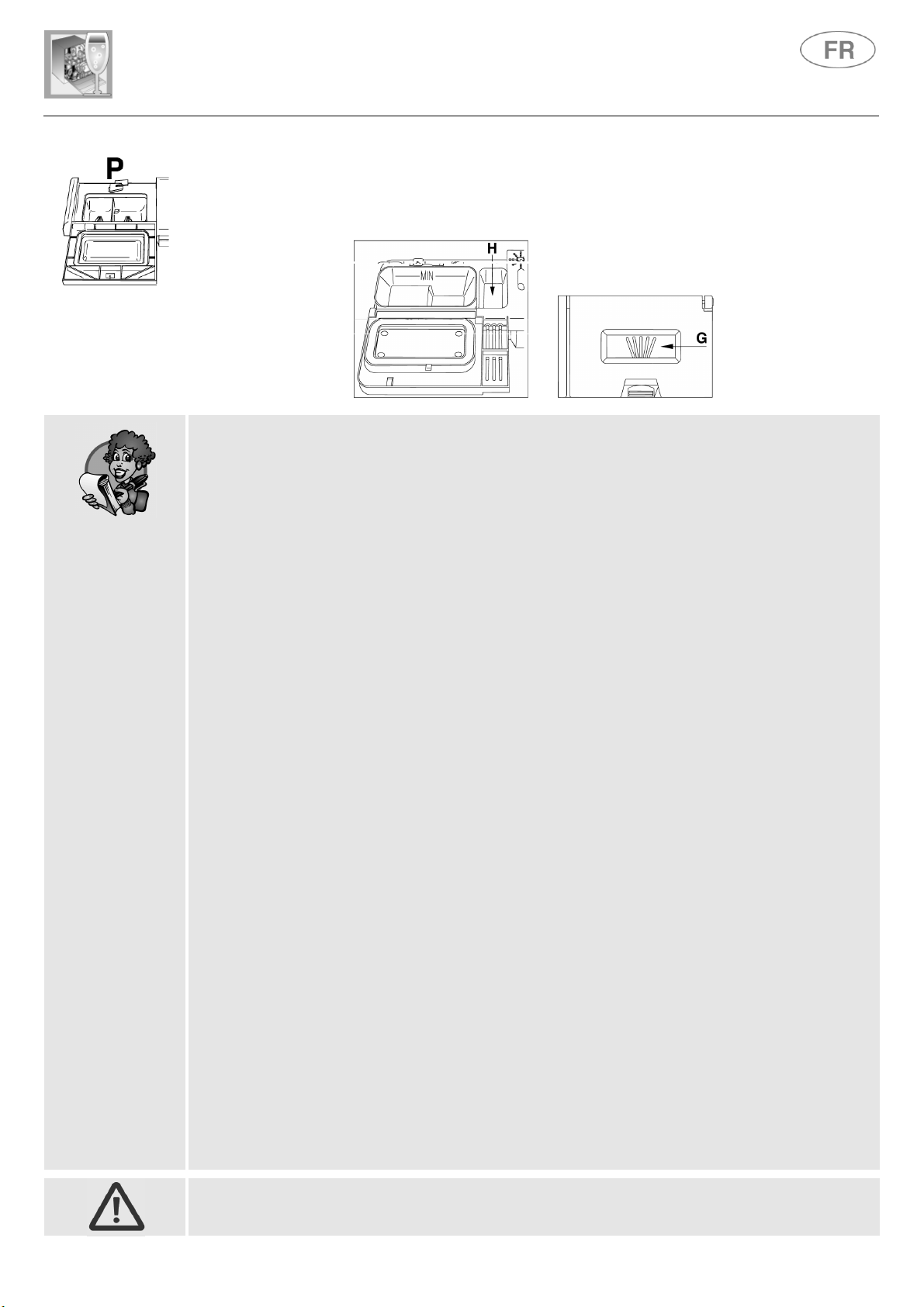

4.2 Utilisation du distributeur du produit de lavage et de rinçage _________________________ 58

4.3 Avertissements et conseils généraux ___________________________________________ 60

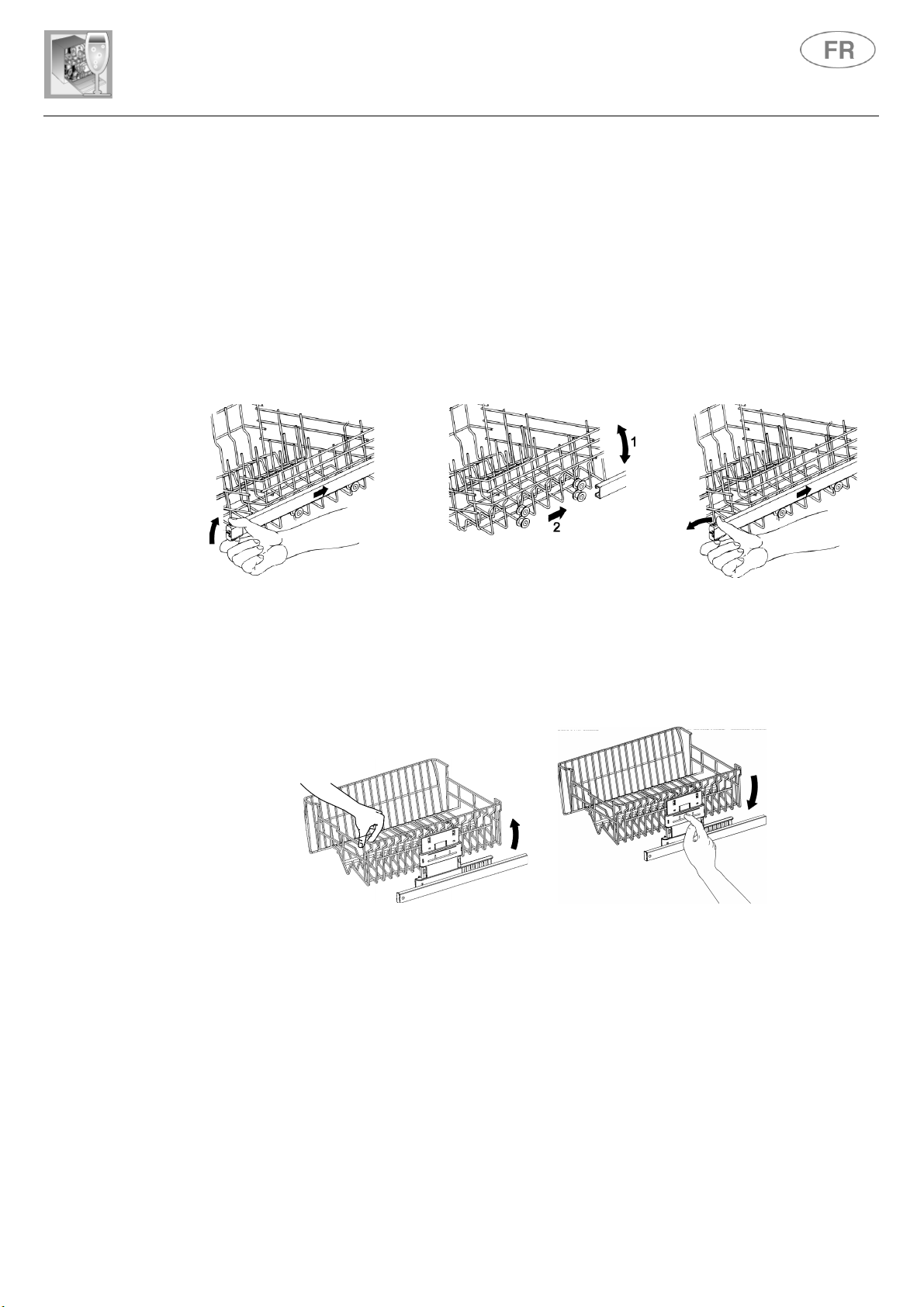

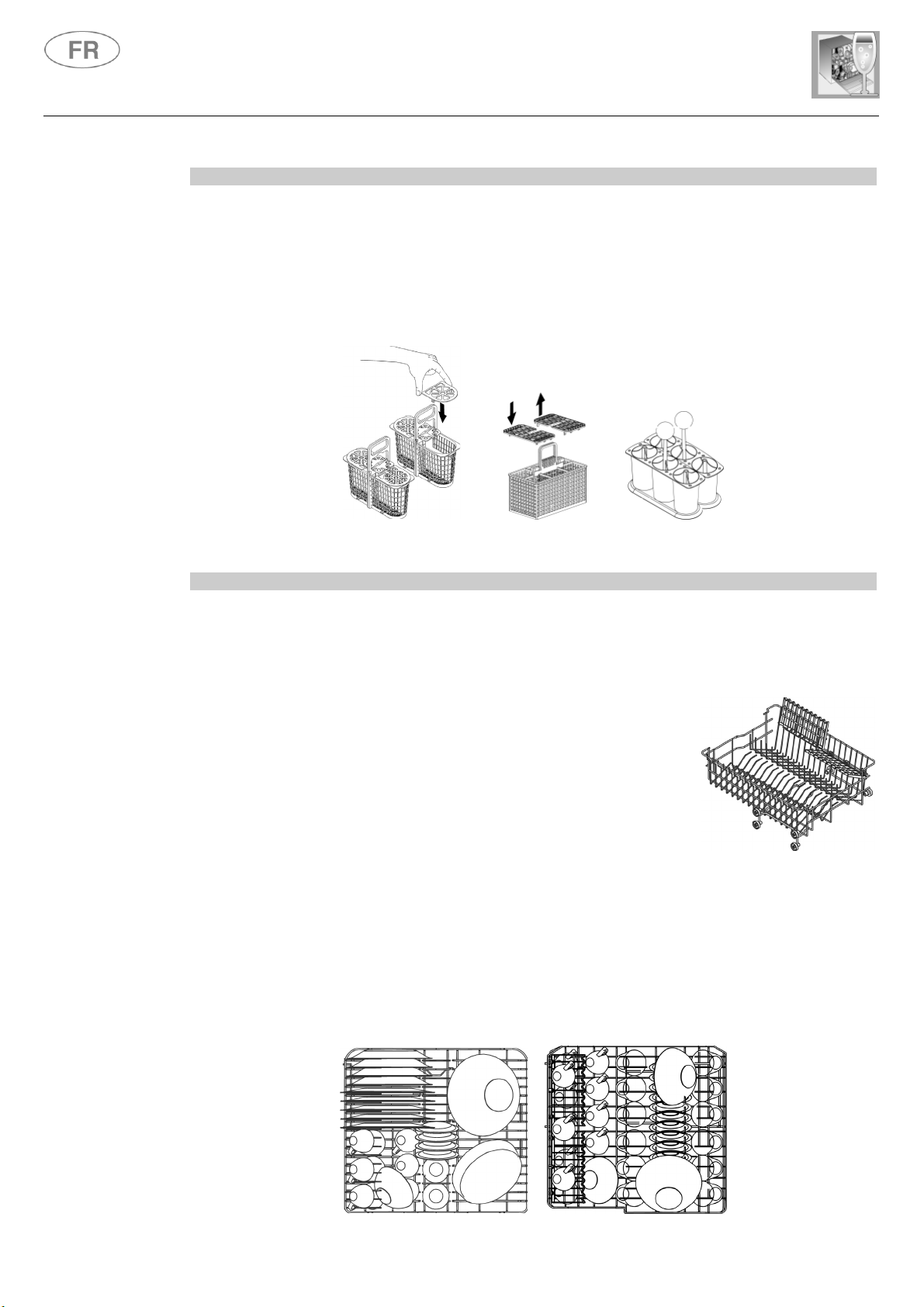

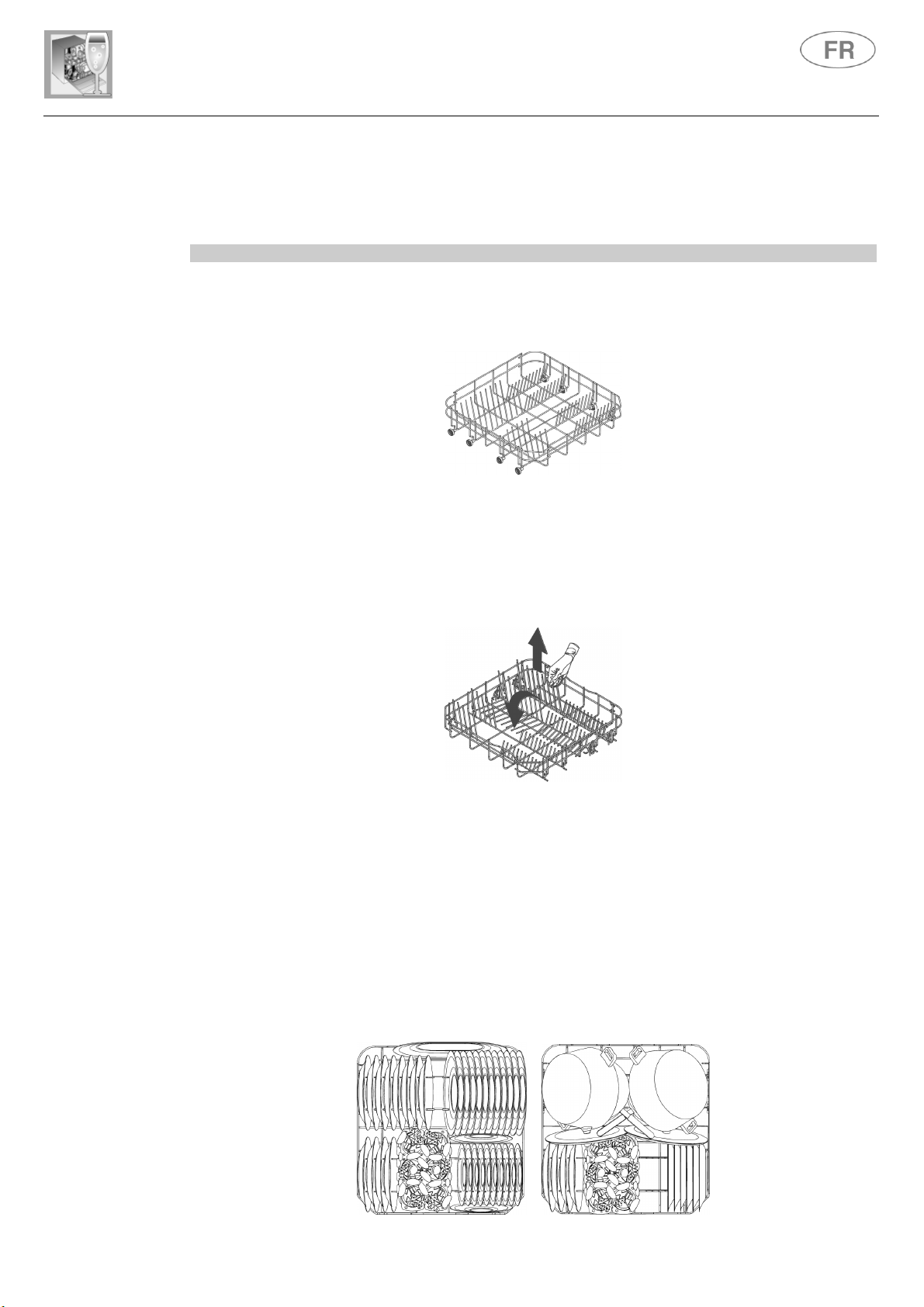

4.4 Utilisation des paniers _______________________________________________________ 61

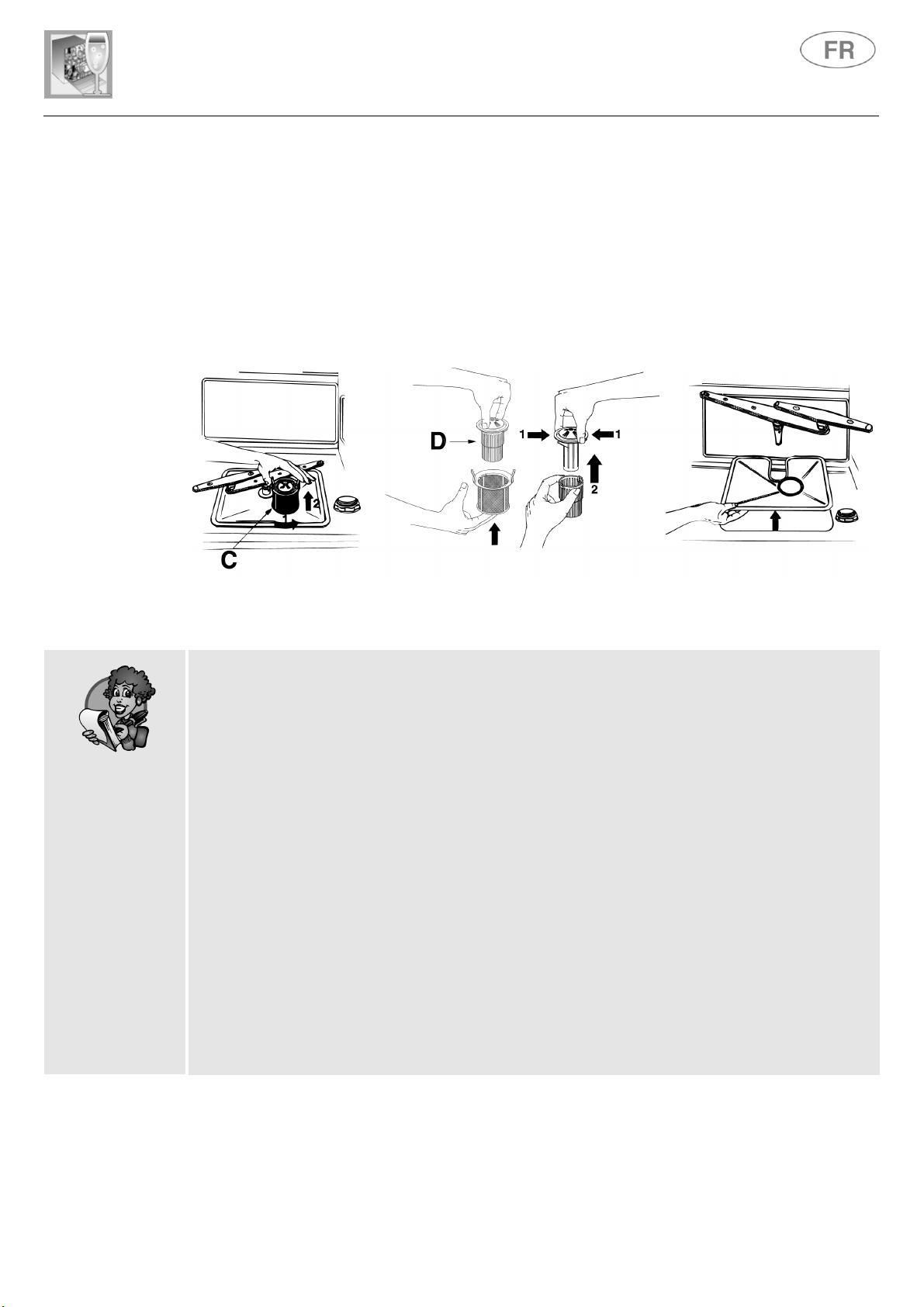

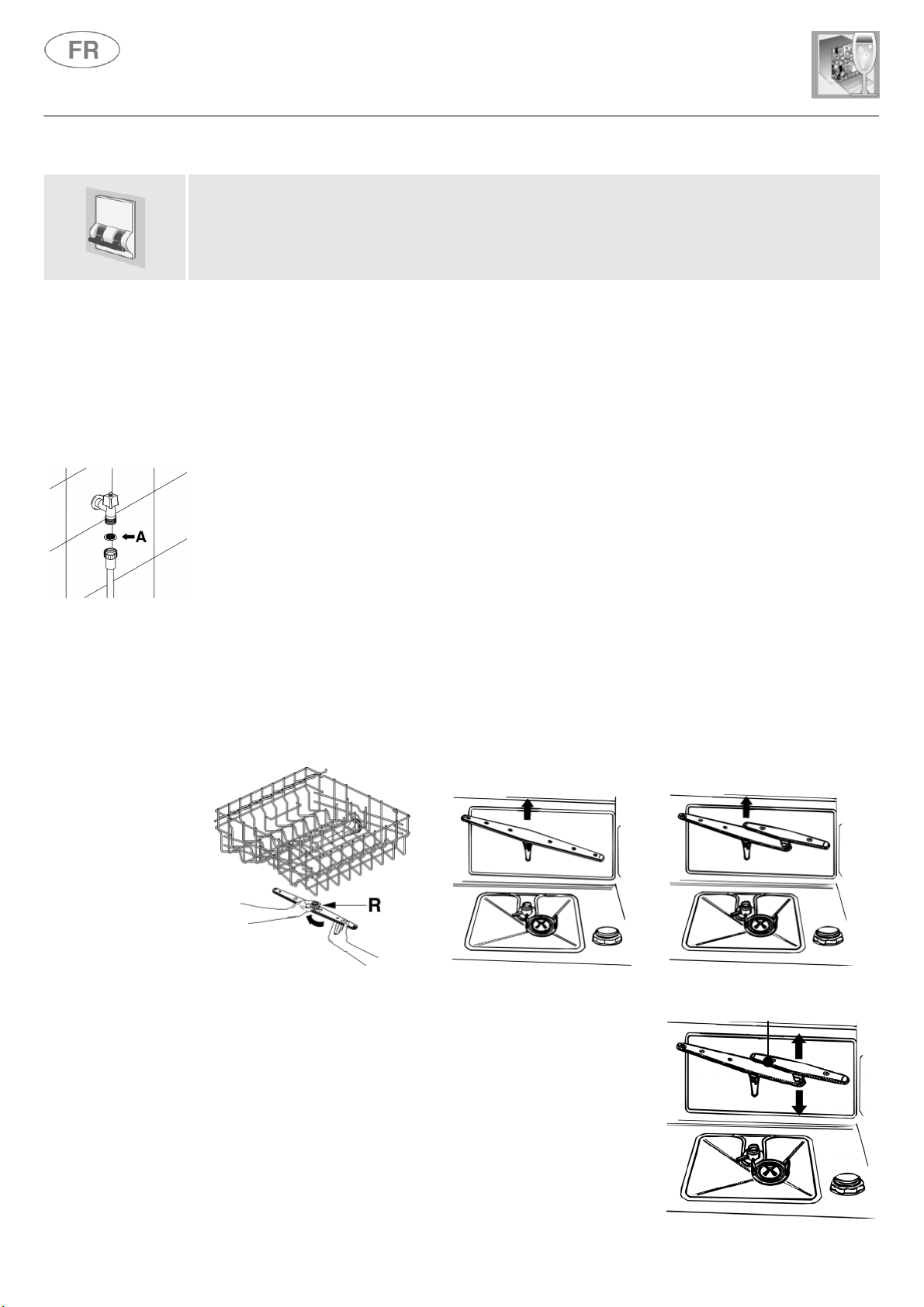

5. Nettoyage et entretien __________________________________ 64

5.1 Avertissements et conseils généraux ___________________________________________ 64

6. Alarmes _____________________________________________ 67

Nous vous remercions d’avoir choisi notre produit. Nous vous conseillons de lire attentivement toutes les instructions que contient ce manuel afin de connaître les conditions les plus appropriées à une utilisation correcte et sûre de votre lave-vaisselle. Chaque paragraphe est proposé de sorte que vous puissiez connaître pas à pas toutes les fonctions de l’appareil, les textes sont facilement compréhensibles et illustrés par des images détaillées. On y donne des conseils utiles pour l’utilisation de paniers, bras de lavage, distributeurs, filtres, programmes de lavage et pour la configuration correcte des commandes. Les conseils de nettoyage qui y sont indiqués vous permettront de maintenir inaltérées dans le temps les performances de votre lave-vaisselle. Ce manuel, d’une consultation facile, vous permettra de satisfaire toutes les questions que vous pourrez vous poser quant à l’utilisation de votre nouveau lave-vaisselle.

INSTRUCTIONS POUR L’INSTALLATEUR : elles sont destinées au effectuer l’installation, la mise en service et l’essai de l’appareil.

technicien qualifié

qui doit

INSTRUCTIONS POUR L’UTILISATEUR : elles indiquent les conseils d’utilisation, la description des commandes et les correctes opérations de nettoyage et d’entretien de l’appareil.

Avertissements

1. Avertissements concernant la sécurité et l’utilisation

CE MANUEL EST PARTIE INTÉGRANTE DE L’APPAREIL: IL FAUT TOUJOURS LE CONSERVER INTACT PRÈS DE L’APPAREIL. AVANT L’UTILISATION, NOUS CONSEILLONS UNE LECTURE ATTENTIVE DE TOUTES LES INDICATIONS QUE CONTIENT CE MANUEL. L’INSTALLATION DEVRA ÊTRE EFFECTUÉE PAR UN PERSONNEL QUALIFIÉ ET CONFORMÉMENT AUX NORMES EN VIGUEUR. CET APPAREIL EST PRÉVU POUR UNE UTILISATION

DE TYPE DOMESTIQUE ET RÉPOND AUX VIGUEUR, Y COMPRIS LA PRÉVENTION ET L’ÉLIMINATION DES BROUILLAGES. L’APPAREIL EST CONSTRUIT POUR EXERCER LA FONCTION SUIVANTE:

CONSIDÉRER COMME ÉTANT IMPROPRE.

EMPLOIS DIFFÉRENTS DE CEUX ÉTANT INDIQUÉS.

LA PLAQUE D’IDENTIFICATION, AVEC LES DONNÉES TECHNIQUES, LE NUMÉRO MATRICULE ET LE MARQUAGE EST VISIBLEMENT POSITIONNÉE SUR LE BORD INTERNE DE LA PORTE.

LA PORTE NE DOIT JAMAIS ÊTRE RETIRÉE.

DIRECTIVES 72/23 CEE, 897336 (Y COMPRIS 92/31)

LAVAGE ET SÉCHAGE DE LA VAISSELLE

LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ POUR DES

LA PLAQUE SUR LE BORD INTERNE DE

ACTUELLEMENT EN

; TOUT AUTRE EMPLOI EST

NE PAS LAISSER LES RÉSIDUS DE L’EMBALLAGE SANS SURVEILLANCE DANS L’HABITATION. SÉPARER LES DIFFÉRENTS MATÉRIAUX DE DÉCHET PROVENANT DE L’EMBALLAGE ET LES REMETTRE AU CENTRE DE COLLECTE SÉLECTIVE LE PLUS PROCHE.

LA CONNEXION À LA TERRE EST OBLIGATOIRE CONFORMÉMENT AUX MODALITÉS PRÉVUES PAR LES NORMES DE SÉCURITÉ DE L’INSTALLATION ÉLECTRIQUE.

LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ POUR D’ÉVENTUELS DOMMAGES À DES PERSONNES OU CHOSES DUS AU DÉFAUT DE CONNEXION OU À UNE CONNEXION DÉFECTUEUSE À LA TERRE.

SI L’APPAREIL N’EST PAS BRANCHÉ À L’AIDE D’UNE FICHE, IL FAUT PRÉVOIR UN DISPOSITIF DE SÉPARATION OMNIPOLAIRE AVEC UNE OUVERTURE DE 3 MM AU MOINS POUR LE CONTACT.

LA FICHE À BRANCHER AU CORDON D’ALIMENTATION ET LA PRISE CORRESPONDANTE DEVRONT ÊTRE DU MÊME TYPE ET CONFORMES AUX NORMES EN VIGUEUR. VÉRIFIER QUE LES VALEURS DE TENSION ET DE FRÉQUENCE DE RÉSEAU CORRESPONDENT À CELLES QUI SONT INDIQUÉES SUR LA PLAQUE D’IDENTIFICATION. ÉVITER L’UTILISATION D’ADAPTATEURS OU DE DÉRIVATEURS.

NE JAMAIS DÉBRANCHER LA FICHE EN TIRANT SUR LE CORDON D’ALIMENTATION.

•

APRÈS L’INSTALLATION LA FICHE DOIT RESTER ACCESSIBLE.

•

SI LE CORDON D’ALIMENTATION EST ENDOMMAGÉ, IL FAUT LE FAIRE REMPLACER PAR UN TECHNICIEN QU AL IF IÉ.

SI L’APPAREIL EST INSTALLÉ SUR DES SOLS RECOUVERTS DE MOQUETTE, IL FAUT FAIRE ATTENTION À CE QUE LES OUVERTURES DANS LA PARTIE INFÉRIEURE NE SOIENT PAS OBSTRUÉES.

APRÈS CHAQUE UTILISATION, ÉTEINDRE LE LAVE-VAISSELLE POUR ÉVITER UNE D ISPERSION D’ÉNERGIE ÉLECTRIQUE.

UNE FOIS MIS HORS SERVICE, L’APPAREIL DOIT ÊTRE RENDU INUTILISABLE. COUPER LE CORDON D’ALIMENTATION APRÈS AVOIR DÉBRANCHÉ LA FICHE DE LA PRISE DE COURANT. RENDRE INOFFENSIVES LES PARTIES POUVANT ÊTRE DANGEREUSES POUR LES ENFANTS (SERRURES, PORTES, ETC.). L’APPAREIL DEVRA ÊTRE ENSUITE REMIS À UN CENTRE DE COLLECTE SÉLECTIVE DES DÉCHETS.

EN CAS D’ANOMALIE DE FONCTIONNEMENT, DÉBRANCHER LE LAVE-VAISSELLE DU RÉSEAU ÉLECTRIQUE ET FERMER LE ROBINET DE L’EAU. CONTACTER ENSUITE UN TECHNIQUE QUALIFIÉ.

Avertissements

NE PAS UTILISER D’APPAREILS ENDOMMAGÉS PAR LE TRANSPORT ! EN CAS DE DOUTE, CONSULTER VOTRE REVENDEUR. L’APPAREIL DOIT ÊTRE INSTALLÉ ET BRANCHÉ SELON LES INSTRUCTIONS FOURNIES PAR LE CONSTRUCTEUR OU PAR UN PERSONNEL QUALIFIÉ.

L’APPAREIL EST CONÇU POUR ÊTRE UTILISÉ PAR DES PERSONNES ADULTES.

ENFANTS DE S’Y EN APPROCHER OU D’EN FAIRE UN OBJET DE JEU. ÉLOIGNER LES ENFANTS DES DÉTERGENTS ET DE LA PORTE DE LAVAGE OUVERTE. LES MATÉRIAUX COMPOSANT L’EMBALLAGE (SACHETS EN PLASTIQUE, POLYSTYRÈNE, PROFILÉS MÉTALLIQUES, ETC.) NE DOIVENT PAS ÊTRE LAISSÉS À LA PORTÉE DES ENFANTS. ÉLOIGNER LES ENFANTS DU LAVE-VAISSELLE OUVERT ; IL POURRA IT Y AVOIR DANS L’APPAREIL DES RÉSIDUS DE DÉTERGENT POUVANT CAUSER DES DÉGÂTS IRRÉPARABLES AUX YEUX, À LA BOUCHE ET À LA GORGE, PROVOQUANT ÉGALEMENT LA MORT PAR ÉTOUFFEMENT.

NE PAS INTRODUIRE DE SOLVANTS COMME L’ALCOOL OU LA TÉRÉBENTHINE QUI POURRAIENT PROVOQUER L’EXPLOSION.

NE PAS INTRODUIRE DE LA VAISSELLE TACHÉE DE CENDRES, DE CIRE OU DE VERNIS.

S'APPUYER OU S'ASSEOIR SUR LA PORTE OUVERTE DU LAVE-VAISSELLE PEUT EN CAUSER LE RENVERSEMENT, D'OÙ DANGER POUR LES PERSONNES.

ÉVITER DE LA FAÇON LA PLUS ABSOLUE QU’IL SOIT DE TOUCHER LA RÉSISTANCE DE SUITE APRÈS LA FIN D’UN PROGRAMME DE LAVAGE.

PENDANT L'UTILISATION DU LAVE-VAISSELLE, IL POURRAIT Y AVOIR UN LÉGER NOIRCISSEMENT DE LA RÉSISTANCE, MÊME LOCALISÉ. CE FAIT EST NORMAL CAR IL DÉPEND DES MODES DE FONCTIONNEMENT ET NE PORTE PAS PRÉJUDICE À LA FONCTIONNALITÉ DE L'APPAREIL.

NE PAS PERMETTRE AUX

NE PAS BOIRE L’EAU RÉSIDUELLE ÉVENTUELLEMENT PRÉSENTE DANS LA VAISSELLE OU DANS LE LAVEVAISSELLE À LA FIN DU PROGRAMME DE LAVAGE ET AVANT LE SÉCHAGE.

MODÈLES DOTÉS D’ACQUASTOP

ACQUASTOP EST UN DISPOSITIF QUI EMPÊCHE LE DÉBORDEMENT EN CAS DE FUITES D’EAU. APRÈS L’INTERVENTION D'ACQUASTOP, IL FAUT CONTACTER UN TECHNIC IEN QUALIFIÉ AFIN DE TROUVER ET DE RÉPARER LA PANNE. DANS LES MODÈLES DOTÉS D’ACQUASTOP LE TUYAU D’ALIMENTATION EN EAU CONTIENT UNE ÉLECTROVALVE.

DANS L’EAU.

HYDRIQUE ET ÉLECTRIQUE.

DE SUITE APRÈS L’INSTALLATION, EFFECTUER UN BREF ESSAI DE L’APPAREIL EN SUIVANT LES INSTRUCTIONS INDIQUÉES AUX PAGES SUIVANTES. EN CAS DE DÉFAUT DE FONCTIONNEMENT, DÉBRANCHER L’APPAREIL DU RÉSEAU ÉLECTRIQUE ET CONTACTER LE CENTRE D’ASSISTANCE TECHNIQUE LE PLUS PROCHE.

NE PAS ESSAYER DE RÉPARER L’APPAREIL.

LE LAVE-VAISSELLE RÉPOND À TOUTES LES CONDITIONS IMPOSÉES PAR LES NORMES DE SÉCURITÉ EN VIGUEUR ET RELATIVES AUX APPAREILLAGES ÉLECTRIQUES. D’ÉVENTUELS CONTRÔLES TECHNIQUE NE

DEVRONT ÊTRE EFFECTUÉS QUE PAR UN PERSONNEL SPÉCIALISÉ ET AUTORISÉ:

EFFECTUÉES PAR UN PERSONNEL NON AUTORISÉ COMPORTENT NON SEULEMENT LA CADUCITÉ DE LA GARANTIE, MAIS PEUVENT ÊTRE ÉGALEMENT UNE SOURCE DE DANGER POUR L’UTILISATEUR.

SI LE TUYAU D’ALIMENTATION EN EAU EST ENDOMMAGÉ, DÉBRANCHER L’APPAREIL DU RÉSEAU

Le constructeur décline toute responsabilité

NE PAS COUPER LE TUYAU ET NE PAS LAISSER TOMBER L’ÉLECTROVALVE

LES RÉPARATIONS

pour des dommages subis par des personnes et des choses causés par l’inobservation des prescriptions susmentionnées ou dérivant de la modification abusive, ne seraitce que d’une seule partie de l’appareil, et de l’utilisation de pièces de rechange non originales.

Instructions pour l'installateur

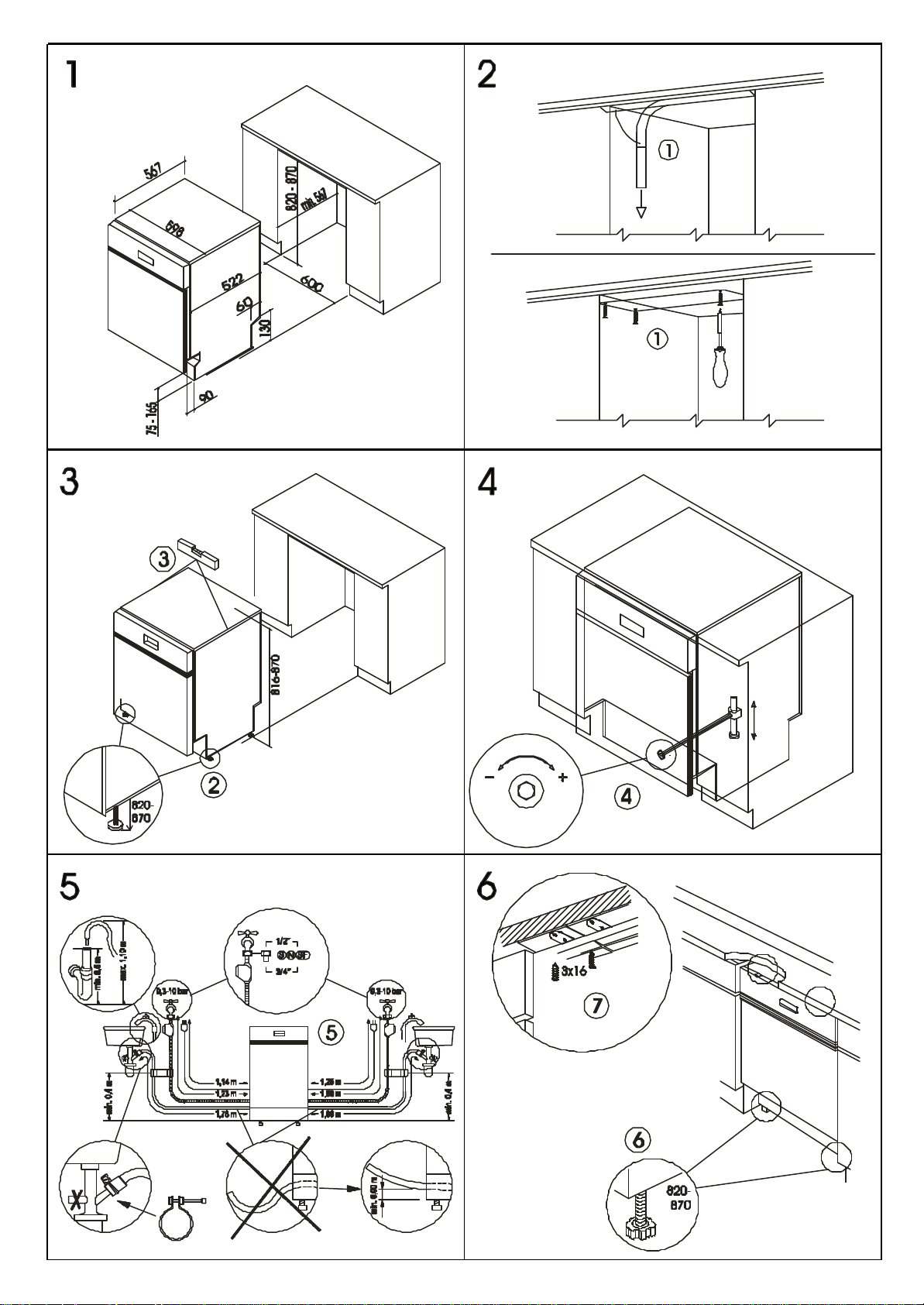

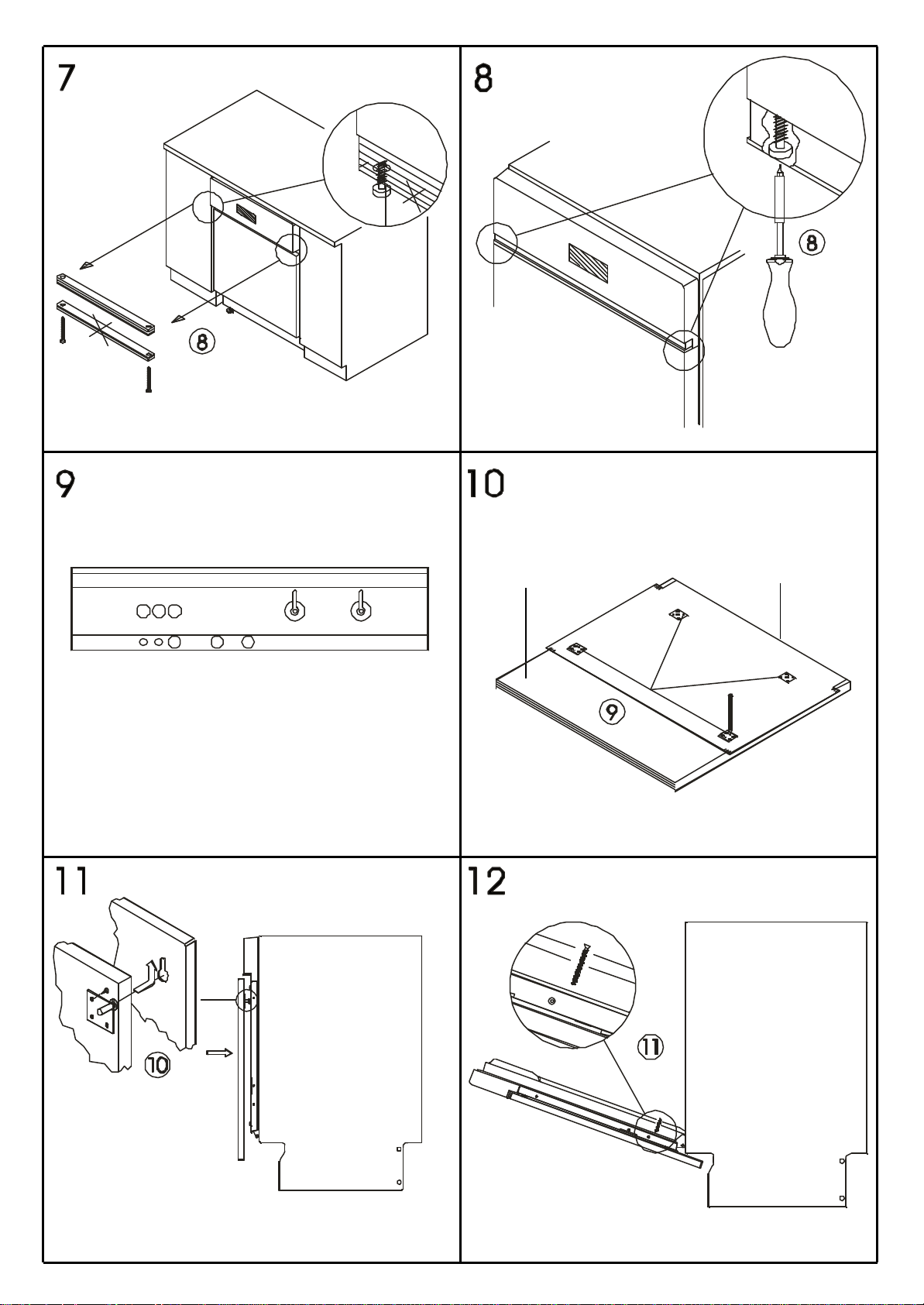

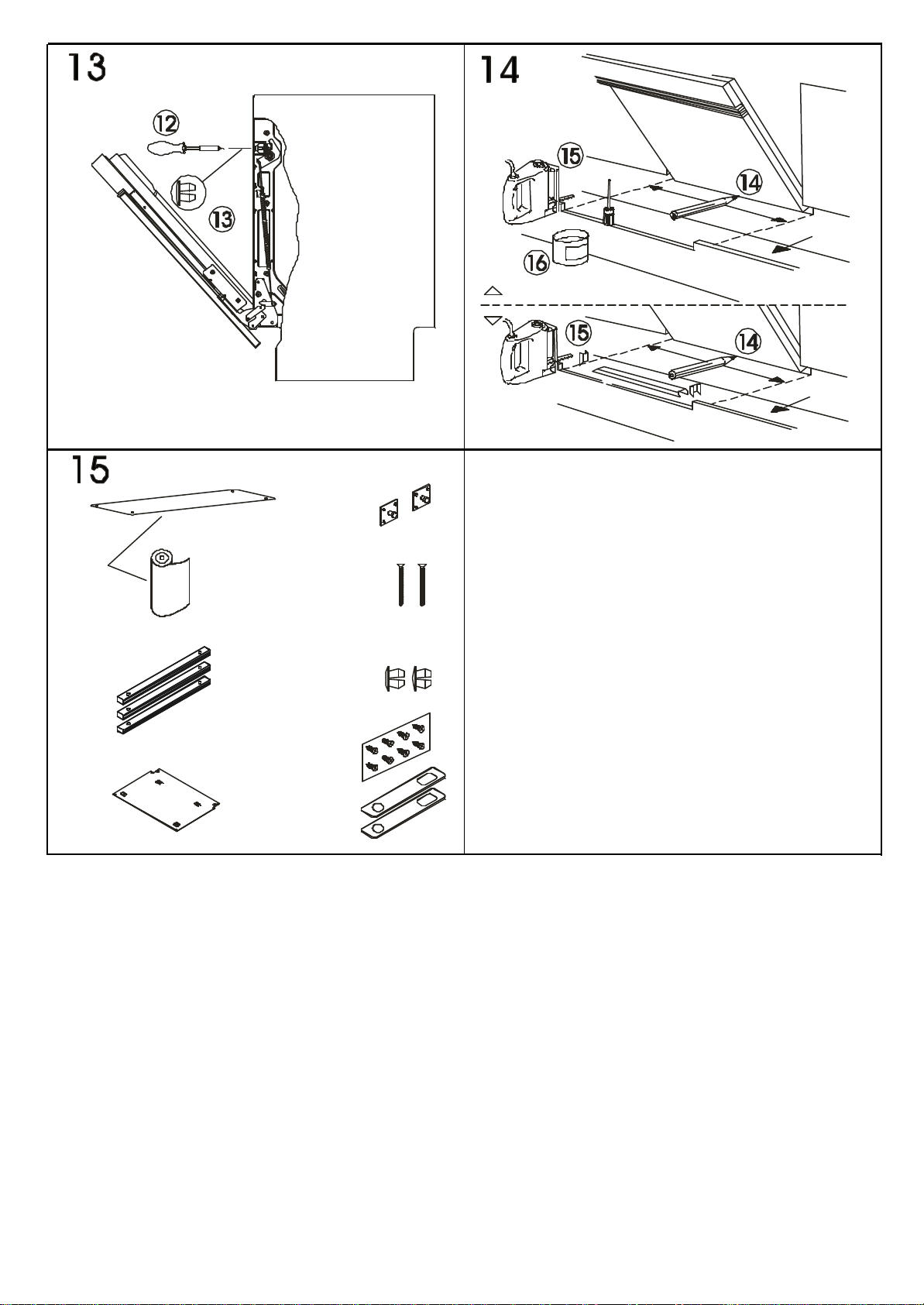

2. Installation et pose

Retirer les éléments bloque-paniers en polystyrène. Positionner l’appareil à l’endroit choisi. On peut faire adhérer les côtés ou le panneau de fond du lave-vaisselle aux meubles ou aux murs. Si le lave-vaisselle est installé à proximité d’une source de chaleur, il faudra interposer un panneau à isolation thermique afin de prévenir les surchauffements et les pannes. Pour assurer la stabilité, installer les appareils à encastrement inférieur ou intégrables uniquement sous des plans de travail continus en les vissant aux meubles adjacents. Pour faciliter les opérations d’installation, les tuyaux d’alimentation et d’évacuation sont orientables dans toutes les directions; contrôler que ces derniers ne soient pas pliés ou étranglés et qu’ils ne soient pas trop tendus.

Niveler l’appareil au sol à l’aide des pieds réglables spéciaux. Cette opération est indispensable pour assurer le fonctionnement correct du lave-vaisselle.

Certains modèles sont dotés d’un seul pied postérieur réglable à l’aide d’une vis placée en bas sur la partie antérieure de l’appareil.

2.1 Raccordement au réseau de distribution d'eau

Prévenir les risques d’engorgement ou de dommage :

elle est restée inactive pendant longtemps, avant de procéder au raccordement au réseau de distribution d'eau, s’assurer que l’eau soit limpide et sans impuretés afin d’éviter d’endommager l’appareil. Pour le raccordement du lave-vaisselle au réseau hydrique, utiliser exclusivement des tuyaux neufs; de vieux tuyaux ou des tuyaux usés ne doivent pas être réutilisés.

RACCORDEMENT À LA PRISE D’EAU

Raccorder le tuyau d’alimentation à une prise d’eau froide avec raccord fileté 3/4’’ gaz en interposant le filtre A en dotation.

l'opération en serrant d'environ 1/4 de tour avec une pince. Dans les modèles dotés d'ACQUASTOP le filtre est déjà présent dans la bague filetée.

Bien visser le tuyau avec les mains puis compléter

si la tuyauterie de l’eau est neuve ou si

Il est possible d’alimenter le lave-vaisselle avec de l’eau l’appareil avec de l’eau chaude, le temps de lavage sera abrégé de 20 minutes environ, mais son efficacité sera toutefois légèrement réduite. Le raccordement devra être effectué à la prise domestique d’eau chaude et selon les mêmes modalités décrites pour le raccordement à la prise d’eau froide.

ne dépassant pas 60°C.

En alimentant

Instructions pour l'installateur

RACCORDEMENT AU TUYAU D’ÉVACUATION

Introduire le tuyau spécial dans une conduite d’évacuation au diamètre minimum de

alternative, le mettre sur le lavabo en utilisant le support du tuyau fourni avec l’appareil, mais en prenant soin d’éviter les étranglements ou les courbures excessives. Il est important d’éviter que le tuyau puisse se décrocher et tomber. Pour ce faire, le support du tuyau est doté d’un orifice grâce auquel il est possible de le fixer à l’aide d’un lacet au mur ou au robinet. L’extrémité libre sera placée à une hauteur comprise entre

30 et 100 cm

par l’eau. En présence de tuyaux de rallonge disposés horizontalement, pour un maximum de 3 m, positionner le tuyau d’évacuation à une hauteur maximale de

du sol.

85 cm

et ne devra jamais être recouverte

4 cm

; en

2.2 Alimentation électrique

Brancher la fiche à une prise de courant adéquate et conformément aux instructions mentionnées au chapitre "1. Avertissements concernant la sécurité et l’utilisation".

Instructions pour l'utilisateur

3. Description des commandes

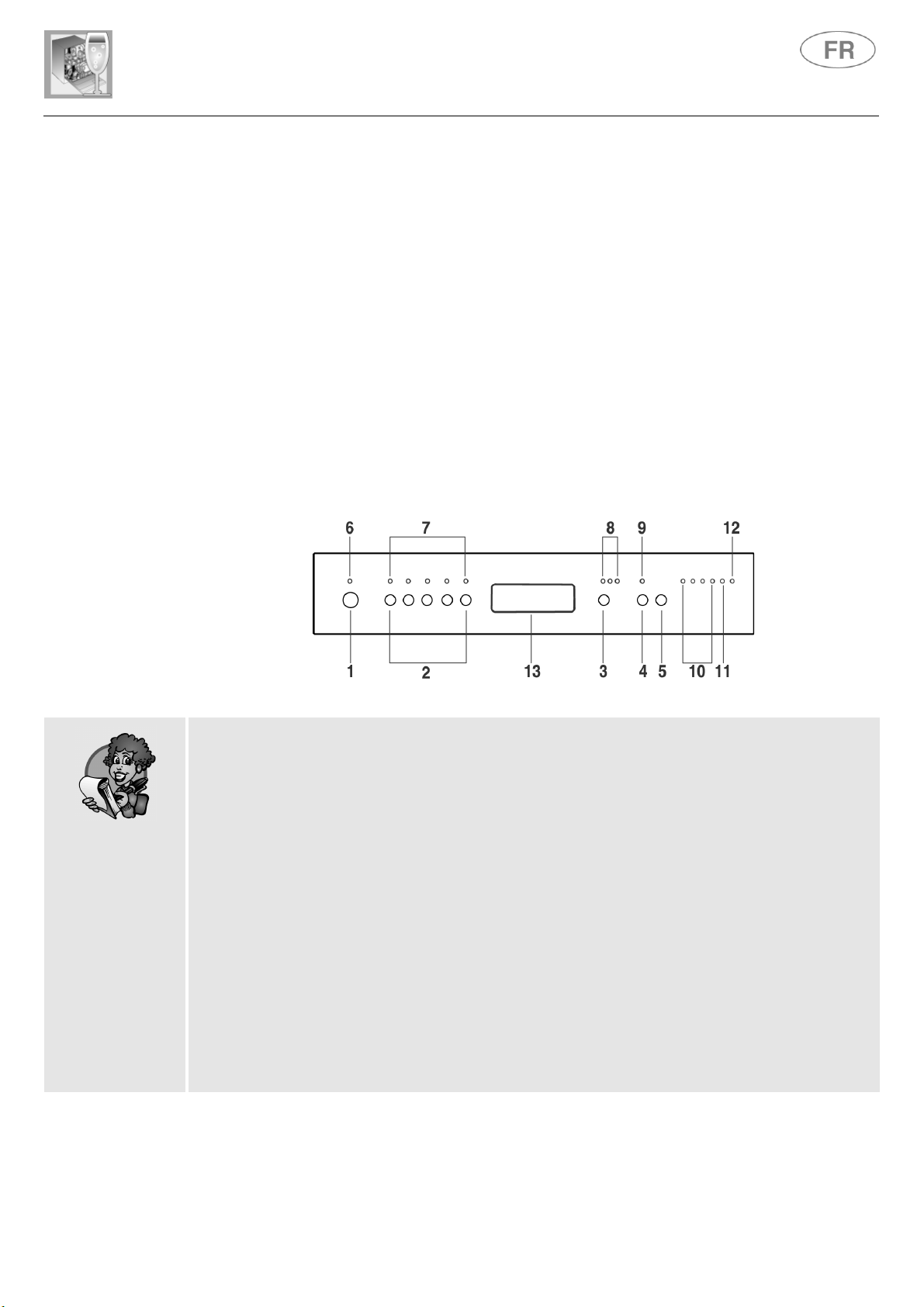

3.1 Le bandeau de commandes frontal

Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur le bandeau de commandes frontal.

TOUCHE

TOUCHES

TOUCHE

VOYANT

VOYANTS

VOYANT

VOYANTS

VOYANT

POIGNÉE ENCASTRÉE POUR OUVERTURE PORTE

ON/OFF

SÉLECTION PROGRAMMES (P1...P5) RETARD PROGRAMME LAVAGE À ½ CHARGE MARCHE/ARRÊT

ON/OFF

PROGRAMMES RETARD PROGRAMME

LAVAGE À ½ CHARGE

PHASES PROGRAMME MANQUE DE SEL MANQUE DE PRODUIT DE RINÇAGE

(seulement sur certains modèles)

ALLUMAGE

En appuyant sur la touche

secondes

PROGRAMMATION

Dans ce modèle de lave-vaisselle toutes les opérations de programmation s’effectuent uniquement avec la porte fermée. Avec la porte ouverte les voyants

PHASES PROGRAMME (10)

SELÉCTION DU PROGRAMME

En appuyant sur la touche correspondant au programme désiré (voir tableau des programmes annexé), le voyant s’allume pour confirmer l'opération.

environ après cette opértion, les voyants

ON/OFF (1)

restent éteints.

le lave-vaisselle s’allume ainsi que le voyant

PHASES PROGRAMME (10)

PROGRAMMES (7)

La seléction des programmes est possible à l’aide des touches correspondantes

s’allument.

et les voyants

(2)

(6). Deux

TABLEAU DES PROGRAMMES

TABLEAU POUR INSTITUTS DE CONTRÔLE

PROGRAMME SÉLECTION TYPE ET DEGRÉ DE SALISSURE

TREMPAGE

BREF

ECO

(*)

QUOTIDIEN

FORT

DELICAT

CASSEROLES ET VAISSELLE

EN ATTENTE DE COMPLÉTER

LE CHARGEMENT

CASSEROLES ET VAISSELLE

PEU SALE ET AVEC "SALISSURE FRAÎCHE"

SANS RÉSIDUS SECS

CASSEROLES ET VAISSELLE

PEU SALES MAIS

AVEC RÉSIDUS SECS

CASSEROLES ET VAISSELLE

NORMALEMENT SALES

SANS RÉSIDUS SECS

CASSEROLES ET VAISSELLE

TRÈS SALES

VAISSELLE PEU SALE

BIO

CASSEROLES ET VAISSELLE

SALES ET AVEC RÉSIDUS SECS

NORMAL

CASSEROLES ET VAISSELLE

SALES ET AVEC RÉSIDUS SECS

DÉROULEMENT DU PROGRAMME

PRÉLAVAGE LAVAGE RINÇAGE

FROID

_ _ _ _

38°C

55°C

65°C

70°C

45°C

55°C

65°C

FROID

RINÇAGE

CHAUD

58°C

68°C

SÉCHAGE

OUI

Norme de contrôle EN 50242

Programme comparatif (*) Programme

ECO

Charge 12 couverts Type de détergent B Dosage du détergent 30 g Réglage du produit

de rinçage

Selon les modèles

3/4 ou 4/6

CHARGES CONFORMES A LA NORME EN 50242

PANIER INFÉRIEUR PANIER SUPÉRIEUR

Si la porte du lave-vaisselle n’a pas été fermée ou n’est pas bien fermée, la machine ne se met pas en marche.

Pour toute autre information sur l’utilisation et l’entretien du lave-vaisselle, lire attentivement le manuel ci-joint.

SUPER

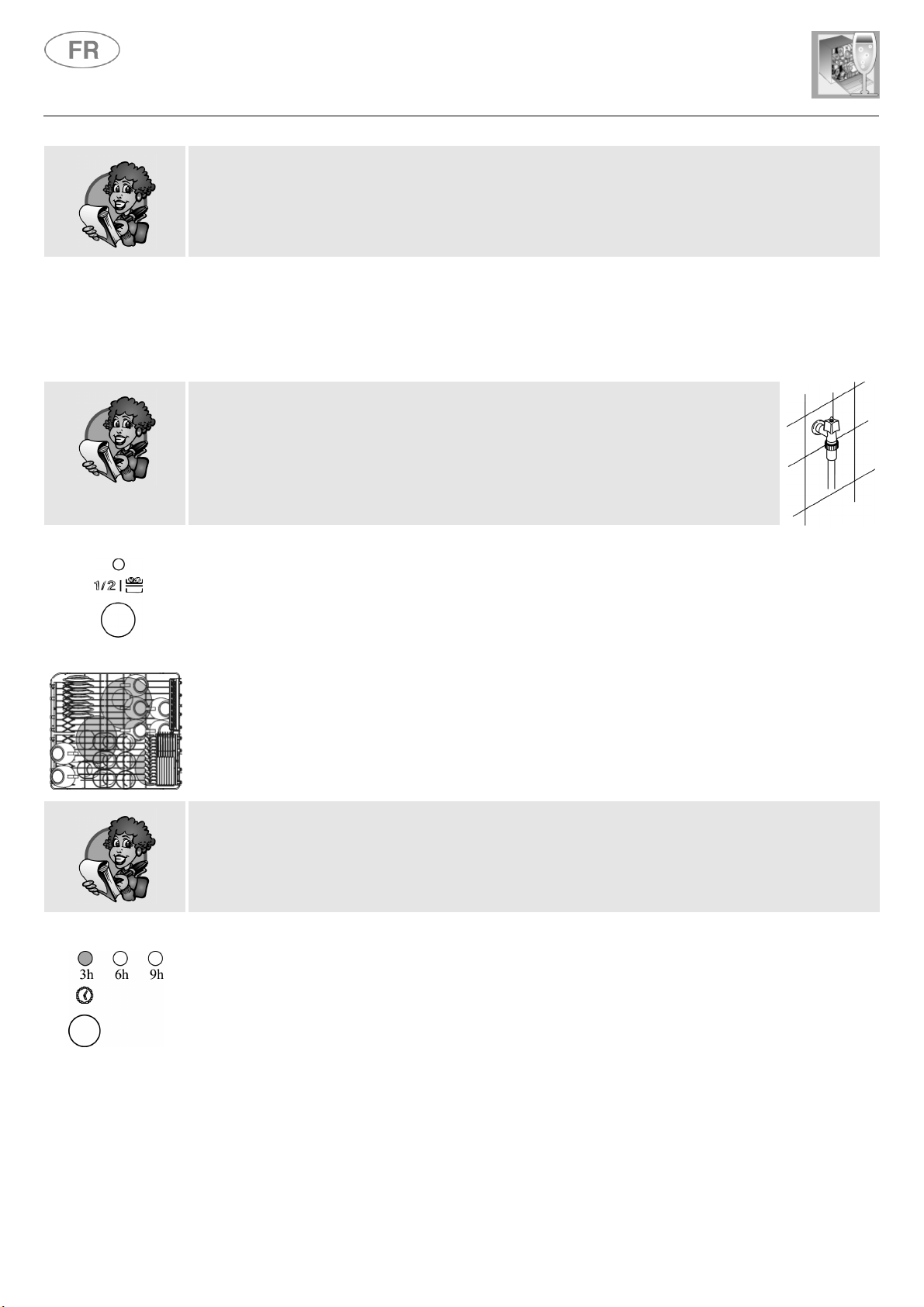

Effectuer le trempage L’option

DEMI-CHARGE (4)

uniquement

est facultative pour tous les programmes,

CASSEROLES ET VAISSELLE

TRÈS SALES

ET AVEC RÉSIDUS SECS

en demi-charge.

(*) Programme de référence selon la norme EN 50242.

(-) Non prévu.

45°C 70°C

à l’exclusion du trempage

68°C

OUI

19 592 0003 00

Instructions pour l'utilisateur

MARCHE DU PROGRAMME

Pour mettre en marche la machine, appuyer sur la touche secondes, les voyants

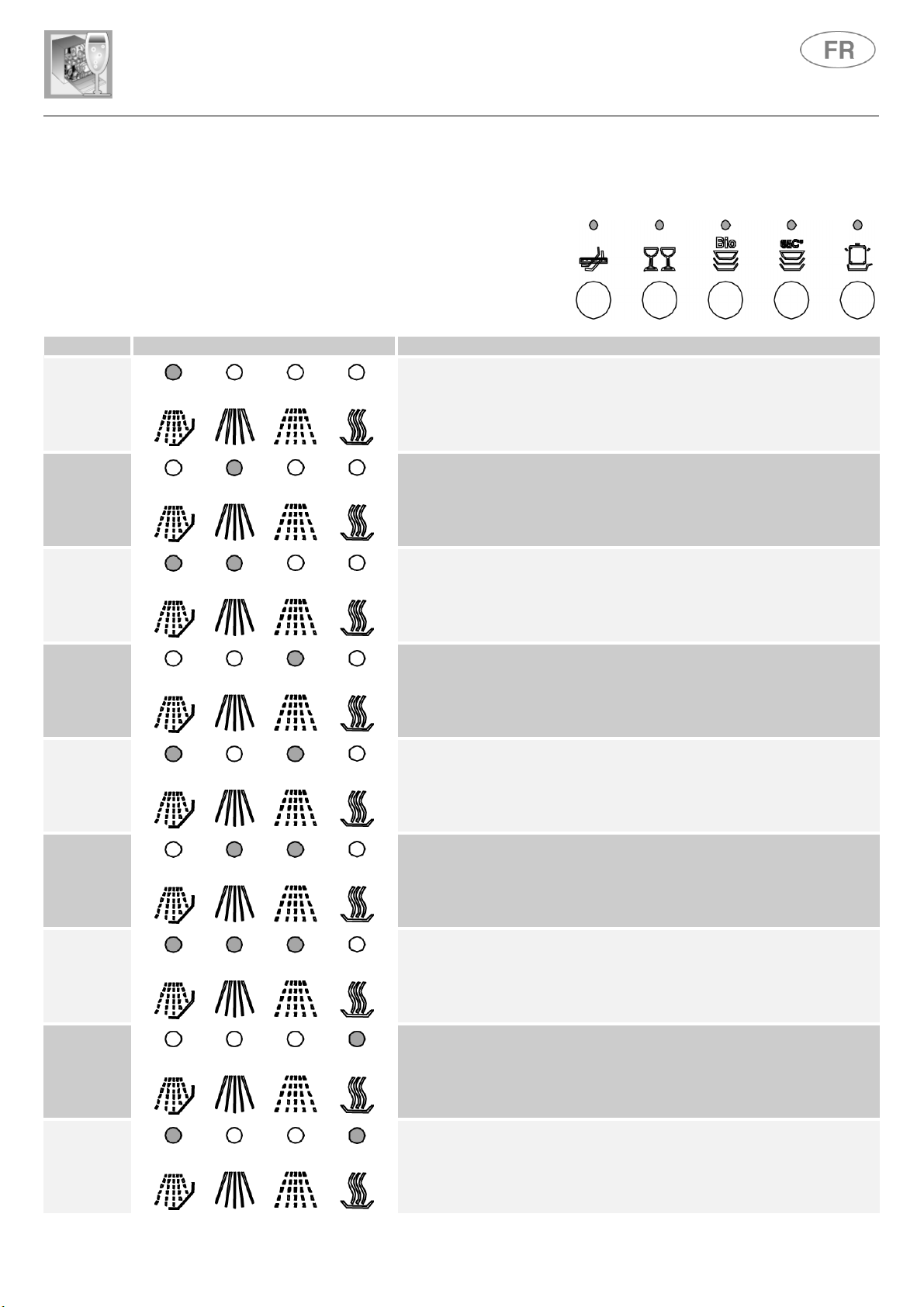

PHASES PROGRAMME (10)

MARCHE/ARRÊT (5)

s’éteignent jusqu’à ce que le voyant de la première phase du programme sélectionné commence a clignoter (bip de confirmation). Ce temps, qui se met à jour pendant le cycle, est “indicatif” étant donné qu’il est influencé par les conditions de lavage telles que la quantité et le type de vaisselle, la température d’entrée de l’eau, etc.

pendant quelques

Les voyants des

Prélavage

Lavage

PHASES PROGRAMME (10)

Rinçage

Séchage

Le voyant de la phase en cours clignote et reste fixe pour

donnent l’indication de l’état du lavage en cours:

indiquer le chauffage.

FIN PROGRAMME

La fin du programme est indiquée par un bref signal sonore et par le clig note ment de tous les voyants appuyant sur l’un des touches

SÉLECTION PROGRAMMES (2)

PHASES PROGRAMME (10)

. En

, les voyants arrêtent de clignoter et le lave-vaisselle est prêt pour un nouveau cycle; on peut aussi ouvrir et fermer la porte ou éteindre et rallumer la machine.

INTERRUPTION D’UN PROGRAMME

Pour interrompre un programme en cours, il faut:

appuyer sur la touche

•

continuer à appuyer sur la touche jusqu’à ce que les voyants

•

MARCHE/ARRÊT (5)

, le voyant de la phase en cours s’éteint;

PHASES PROGRAMME (10)

s’allument (bip de confirmation).

CHANGER DE PROGRAMME

Pour changer un programme en cours, il faut:

interrompre le programme en cours (voir “

•

sélectionner le nouveau programme;

•

appuyer de nouveau sur la touche

•

NTERRUPTION D’UN PROGRAMME

MARCHE/ARRÊT (5)

pour faire partir le nouveau

”);

programme.

ANNULER UN PROGRAMME

Si l’on veut annuler le programme en cours, il faut d’abord l’interrompre (voir “

PROGRAMME

”).

Puis appuyer simultanemént sur les touches P1+P2; les trois premiers voyants des programmes s’allument.

NTERRUPTION D’UN
