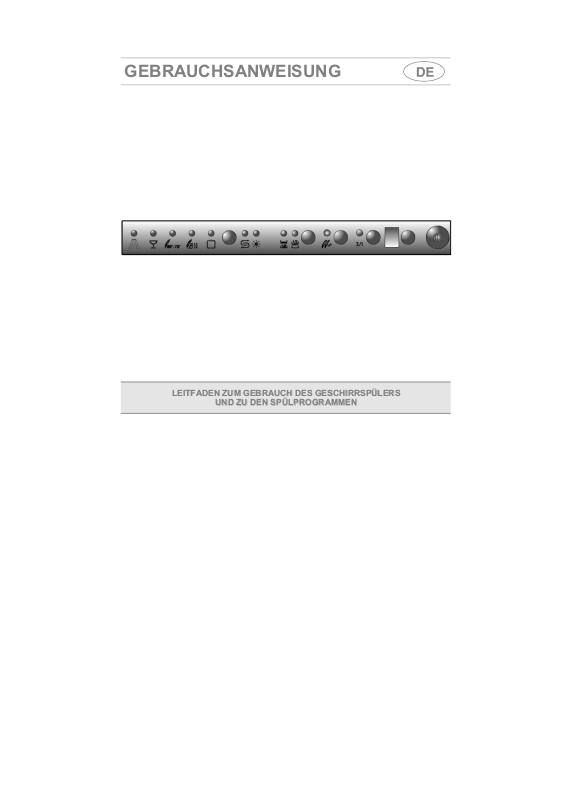

GEBRAUCHSANWEISUNG
LLEEIITTFFAADDEENNZZUUMMGGEEBBRRAAUUCCHHDDEESSGGEESSCCHHIIRRRRSSPPÜÜLLEERRS
UUNNDDZZUUDDEENNSSPPÜÜLLPPRROOGGRRAAMMMMEEN
N
S
Page 2
Inhaltsverzeichnis
1. Beschreibung der Bedieneinrichtungen _____________________40
2. Abhilfe bei Fehlfunktionen________________________________ 49
Wir danken Ihnen, dass Sie sich für eines unserer Geräte entschieden
haben.
Wir empfehlen Ihnen, alle im vorliegenden Handbuch enthaltenen
Anweisungen aufmerksam durchzulesen, um sich über die geeignetsten
Bedingungen für den richtigen und sicheren Gebrauch Ihres
Geschirrspülers zu informieren.
Die einzelnen Abschnitte sind so aufgebaut, dass Sie Schritt für Schritt
alle Funktionen des Geräts kennen lernen können. Die Erläuterungen
sind leicht verständlich und mit detaillierten Illustrationen versehen.
Dieses übersichtlich aufgebaute Handbuch beantwortet alle Fragen, die
im Zusammenhang mit dem Gebrauch des Geschirrspülers auftreten
können.
Für weitere Informationen zum Gebrauch und zur Pflege des
Geschirrspülers die beiliegende Anleitung aufmerksam lesen.
ANLEITUNG FÜR DEN BENUTZER: Außerdem finden Sie nützliche
Ratschläge zum Gebrauch der Spülprogramme und aller Funktionen des
Geschirrspülers.
Page 3
Anleitung für den Benutzer
1. Beschreibung der Bedieneinrichtungen
1.1 Die Bedienblende
Alle Bedien- und Anzeigeeinrichtungen des Geschirrspülers befinden sich
auf der oberen Bedienblende. Das Einschalten, Programmieren,
Ausschalten usw. ist nur bei geöffneter Tür möglich.
WAHLSCHALTER EIN/AUS
1
Bei Druck auf diese Taste wird das Gerät mit Spannung versorgt.
KONTROLLLAMPEN GEWÄHLTES PROGRAMM
2
Die Lampe zeigt durch Aufleuchten das eingestellte Pgrogramm sowie
eventuelle Störungen an (Behebung der Funktionsstörungen).
TASTE PROGRAMMWAHL
3
Durch mehrmaligen Druck auf diese Taste wird das gewünschte
Programm eingestellt.
KONTROLLLAMPE SALZ FEHLT
4
Wenn diese Lampe aufleuchtet, fehlt Salz im Gerät.
KONTROLLLAMPE KLARSPÜLER FEHLT
5
Wenn diese Lampe aufleuchtet, fehlt Klarspüler im Gerät.
TASTE ZUSATZPROGRAMME
6
Mit dieser Taste kann man eines der fünf Zusatzprogramme aufrufen
(siehe Tabelle).
KONTROLLLAMPE ZUSATZPROGRAMME
7
Die leuchtende Kontrolllampe signalisiert, dass eines der fünf
Zusatzprogramme ausgeführt werden wird (siehe Tabelle).
(nur bei einigen Modellen)
(nur bei einigen Modellen)
Page 4
Anleitung für den Benutzer
TASTE OPTION "3/1"
8
Durch Drücken dieser Taste aktiviert man die Option für die
Verwendung von 3/1 Produkten.
KONTROLLLAMPE OPTION "3/1"
9
Die leuchtende Kontrolllampe signalisiert, dass die Funktion aktiviert
wurde.
TASTE HALBE BELADUNG
10
Durch Drücken dieser Taste aktiviert man die Funktion zum Spülen mit
halber Beladung.
KONTROLLLAMPE HALBE BELADUNG
(nur bei einigen Modellen vorhanden)
11
Wenn eine der Kontrolllampen leuchtet, wurde die Option zum Spülen
mit halber Beladung im Oberkorb oder Unterkorb aktiviert.
TASTE PROGRAMMVERZÖGERUNG
(nur bei einigen Modellen vorhanden)
12
Drückt man diese Taste, kann man den Start des Programm um bis zu
9 Stunden verzögern.
INFO-DISPLAY
13
(nur bei einigen Modellen)
(nur bei einigen Modellen)
(nur bei einigen Modellen vorhanden)
(nur bei einigen Modellen vorhanden)
Page 5
Anleitung für den Benutzer
EINSTELLEN DES SPÜLPROGRAMMS UND EINSCHALTUNG
Zur Wahl des am besten für das zu spülende Geschirr geeigneten
Spülprogramms die nachstehende Tabelle zu Rate ziehen, in der die Art
von Geschirr und der Verschmutzungsgrad berücksichtigt werden.
Nach Wahl des geeigneten Spülprogramms anhand der Tabelle:
• die Taste
KONTROLLLAMPE PROGRAMME (2)
Taste
•
dem gewünschten Programm entsprechend aufleuchtet;
• Die Tür schließen: Nach rund
Während der Programmausführung blinkt die zugehörige
KONTROLLLAMPE
EIN/AUS (1)
PROGRAMMWAHL (3)
(Anzeige "Programm läuft").
drücken und abwarten, bis die
aufleuchtet;
so oft drücken, bis die Anzeigelampe
2 Sekunden
startet das Programm.
PROGRAMM
NUMMER UND SYMBOL
1
2
3
4
KLARSPÜLEN
SCHON-
PROGRAMM
AUTO 60-70
BIO
(*) EN 50242
ART UND GRAD DER
VERSCHMUTZUNG
Klarzuspülendes und
abzutrocknendes
Töpfe und Geschirr
Normal
verschmutztes
Normal
verschmutzte
Geschirr, auch mit
eingetrockneten
speiseresten
Normal
verschmutztes
PROGRAMMABLAUF
Kaltklarspülen
Klarspülen bei 68°C
Trocknen
Kaltvorspülen
Reinigen bei 45°C
Kaltklarspülen
Klarspülen bei 68°C
Trocknen
Kaltvorspülen
Reinigen bei 50°C
Reinigen bei 65°C
Kaltklarspülen
Klarspülen bei 70°C
Trocknen
Kaltvorspülen
Reinigen bei 50°C
Kaltklarspülen
Klarspülen bei 62°C
Trocknen
DAUER VERBRAUCH
MINUTEN
WASSER
(2)
LITER (1)
ENERGIE
KWh (2)
45' 9 0,9
75' 16 1,15
(**) (**) (**)
180'
(***) (***)
Page 6
Anleitung für den Benutzer
PROGRAMM
NUMMER UND SYMBOL
5
6
7
SUPER
EINWEICH EN
KURZ
VERSCHMUTZUNG
schmutzige, auch
eingetrocknete
Töpfe und Geschirr
Töpfe und Geschirr
warten auf einem
weiteren Spülgang
Wenig schmutziges
Reinigen unmittelbar
8
9
10
Das Einweichen
AUTO 40-50
ÖKO
STARK
nur
Gebrauch von gering
verschmutztem
Reinigen unmittelbar
Gebrauch von gering
verschmutztem
verschmutzte
Töpfe und Geschirr,
eingetrockneten
speiseresten
bei Teilbeladung ausführen.
Zum Ausführen der Programme
drücken.
(6)
ART UND
GRAD DER
Sehr
Geschirr
nach dem
Geschirr
nach dem
Geschirr
Normal
auch mit
6,7,8,9
PROGRAMMABLAUF
Vorspülen bei 45°C
Reinigen bei 70°C
2 kaltklarspülgänge
Klarspülen bei 70°C
Trocknen
Kaltvorspülen
Reinigen bei 38°C
Kaltklarspülen
Klarspülen bei 58°C
Kaltvorspülen
Reinigen bei 40°C
Reinigen bei 55°C
Kaltklarspülen
Klarspülen bei 68°C
Trocknen
Reinigen bei 55°C
Kaltklarspülen
Klarspülen bei 68°C
Trocknen
Reinigen bei 70°C
2 kaltklarspülgänge
Klarspülen bei 70°C
Trocknen
und
muss man die
10
DAUER VERBRAUCH
MINUTEN
WASSER
(2)
LITER (1)
110’ 20 1,70
16' 6
45' 13 0,85
(**) (**) (**)
100' 14 1,25
95' 17 1,5
Taste Zusatzprogramme
(*) Vergleichsprogramm nach Norm EN 50242.
(**) Wählt man das Programm "
AUTO
40-50
" oder "
AUTO
" , erkennt der
60-70
Geschirrspüler automatisch den Verschmutzungsgrad des Geschirrs und passt die
Spülparameter automatisch an.
(***) siehe das Energielabels.
ENERGIE
KWh (2)
_
(–) Nicht vorgesehen.
(1) Mittlerer Verbrauch bei Einstellung des Enthärters auf
Stufe 2
.
(2) Die Dauer des Programms und der Energieverbrauch können in Abhängigkeit von der
Wasser- und Raumtemperatur sowie von der Art und der Menge von Geschirr variieren.
Wurde die Tür des Geschirrspülers nicht oder nicht korrekt geschlossen, so
kann der Spülgang nicht gestartet werden.
Page 7
Anleitung für den Benutzer
TABELLE FÜR PRÜFSTELLEN
Prüfnorm EN 50242
Vergleichsprogramm BIO
Beladung Je nach Modellen 12 oder 14 Gedecke
Reinigertyp B
Reinigerdosierung 12 Gedecke: 30 g - 14 Gedecke: 35 g
Einstellung des Klarspülers 5/6
1.2 Spülprogramme
Vor dem Starten eines Spülprogramms muss man
sicherstellen, dass:
• der Wasserhahn
• der
• die
• die Geschirrkörbe
• sich die Sprüharme
• die Tür des Geschirrspülers
Behälter
Verteilerkammer
Reiniger
können;
gefüllt ist;
geöffnet
des Enthärters
ist;
mit Regeneriersalz gefüllt ist
mit der
richtig beladen
und ohne Behinderungen drehen
frei
richtigen Dosiermenge
wurden;
richtig geschlossen
;
ist.
LÖSCHEN DES LAUFENDEN PROGRAMMS
• Zum Annullieren des laufenden Programms nach dem Öffnen der
Tür einige Sekunden lang die Taste
gedrückt halten, bis die
5
gleichzeitig aufleuchten.
• Tür wieder schließen.
• Nach etwa 1 Minute schaltet das Gerät auf Zyklusende.
ÄNDERN DES PROGRAMMS
Zum Ändern eines laufenden Programms die Tür öffnen und das neue
Programm wählen. Bei erneuter Schließung der Tür führt der
Geschirrspüler automatisch das neue Programm aus.
Kontrolllampen
PROGRAMMWAHL (3)
der Programme Nr. 4 und
Page 8
Anleitung für den Benutzer
WAHL DER FUNKTION "HALBE BELADUNG"
(nur bei einigen Modellen vorhanden)
Diese Funktion eignet sich besonders für geringe Geschirrmengen und
erlaubt die Einsparung von Wasser und Strom. Sie wird mit der Taste
HALBE BELADUNG (10)
1) Durch
Bestätigung leuchtet die zugehörige Kontrolllampe auf.
2) Durch
Bestätigung leuchtet die zugehörige Kontrolllampe auf.
3) Drückt man die Taste
Beladung
beide Kontrolllampen sind ausgeschaltet).
einmaliges
zweimaliges
zurück (das Geschirr in beiden Körben wird gespült;
aktiviert, die zwei Wahlmöglichkeiten bietet:
Drücken wählt man den
Drücken wählt man den
ein drittes Mal
, kehrt man wieder zur
Oberkorb
Unterkorb
; zur
; zur
vollen
Wählt man die Option zum Spülen des Geschirrs nur im
kann man den
ZUSATZPROGRAMME
Die Taste
zusätzlich zu den Programmen, die direkt mit der Programmwahltaste
gewählt werden können.
Die Taste muss
gedrückt werden (die Kontrolllampe leuchtet auf).
Die Funktion
drücken (die Kontrolllampe erlischt), wenn Sie beim nächsten Mal eines
der 5 Hauptprogramme verwenden wollen.
Besteckkorb aufteilen
(6)
dient zum Aufrufen von
nach
der Wahl des "Hauptprogramms" (1,2,3,4,5)
bleibt gespeichert
und nur
. Daher müssen Sie die Taste erneut
eine Hälfte
fünf weiteren Programmen
Unterkorb
verwenden.
,
Page 9
Anleitung für den Benutzer
TASTE OPTION "3/1" (je nach Modellen)
(Verfügbar bei allen Programmen mit Ausnahme des Einweichprogramms)
Drückt man die Taste
leuchtet die zugehörige Kontrolllampe auf. Diese Option wurde für
Geschirrspülmittel (Pulver oder Tabs) entwickelt, in die Salz und Klarspüler
integriert sind und im Handel unter der Bezeichnung "Geschirrspülmittel
3-in-1" erhältlich sind. Der Geschirrspüler nutzt dann das Produkt optimal
und vermeidet den Verbrauch von Salz und Geschirrspüler, die
möglicherweise schon in den Geschirrspüler eingefüllt wurden.
Anmerkung:
die Kontrolllampen Salz/Klarspüler eingeschaltet bleiben, wenn die
zugehörigen Behälter leer sind.
VERZÖGERN DES PROGRAMMSTARTS (je nach Modellen)
(Verfügbar bei allen Programmen mit Ausnahme des Einweichprogramms)
Mit der Taste
des Spülprogramms um bis zu
können Sie den Geschirrspüler arbeiten lassen, wann es Ihnen am
liebsten ist. Drückt man diese Taste mehrmals nacheinander, erscheint
auf dem Display die Anzeige der Stunden (angefangen bei
um die der Start des Geräts verzögert wird.
Wenn die Taste "
PROGRAMMVERZÖGERUNG (12)
(8)
, wird die Option "
3/1
" gedrückt wurde, ist es normal, dass
9 Stunden
3/1
" aktiviert; zur Bestätigung
kann man den Start
verzögern. Auf diese Weise
9 Stunden
),
SO KÖNNEN SIE ENERGIE SPAREN! … UND UMWELTBEWUSST
HANDELN
• Verwenden Sie nach Möglichkeit den Geschirrspüler erst, wenn er
voll beladen ist.
• Spülen Sie das Geschirr nicht unter fließendem Wasser.
• Verwenden Sie das für die jeweilige Beladung am besten geeignete
Spülprogramm.
• Keinen Vorspülgang durchführen.
• Falls vorhanden, sollte das Gerät an eine Warmwasseranlage bis zu
60°C angeschlossen werden.
SO KÖNNEN SIE REINIGUNGSMITTEL SPAREN! … UND
UMWELTBEWUSST HANDELN
Die Phosphate in Reinigungsmitteln für Geschirrspüler belasten die
Umwelt. Zur Vermeidung eines zu großen Reinigerverbrauchs - und
auch Stromverbrauchs - sollten Sie folgende Empfehlungen beachten:
•
trennen Sie das empfindlichere Geschirr
aggressiven Reinigern und hohen Temperaturen besser standhält;
• den Reiniger
nicht direkt auf das Geschirr geben
von dem Geschirr, das
.
Page 10
Anleitung für den Benutzer
EINSTELLUNG DES ENTHÄRTERS
HINWEIS
: Damit die folgende Einstellung vorgenommen werden kann,
muss ein Spülprogramm eingestellt sein, jedoch nicht das
Einweichprogramm.
Die Taste
PROGRAMMVERZÖGERUNG (12)
gedrückt halten, bis der
voreingestellte Wert gefolgt von einem Punkt angezeigt wird
(normalerweise 3.). Die Taste lösen und dann erneut nacheinander
drücken, um den gewünschten Wert anhand der Tabelle einzustellen.
Die 6 möglichen Einstellungsstufen erscheinen in der folgenden
Reihenfolge:
3.,4.,5.,0.,1.,2.
.
Wenn auf dem Display der gewünschte Wert erscheint, die Taste lösen.
Nach
5 Sekunden
wird automatisch wieder auf die
Programmverzögerungsfunktion umgeschaltet, die nun auf den
gewählten Wert eingestellt ist.
ANMERKUNG:
Das Display zeigt die Einstellung der Wasserhärte und
die Programmverzögerung an. Der Punkt (.) nach der Zahl weist darauf
hin, dass die Einstellung der Wasserhärte angezeigt wird. Wenn der
Punkt (.) nicht zu sehen ist, bedeutet dies, dass die
Programmverzögerung angezeigt wird.
WASSERHÄRTE-TABELLE
WASSERHÄRTE
Grad Deutsche Härte (°dH) Grad Französische Härte (°dF)
0 - 5 0 - 9 0.
6 - 11 10 - 19 1.
12 - 21 20 - 36 2.
22 - 33 37 - 59 3.
34 - 45 60 - 79 4.
46 - 53 80 - 107 5.
EINSTELLUNG
Die örtliche Wasserhärte beim Wasserversorgungsunternehmen erfragen.
Page 11
Anleitung für den Benutzer
Wenn die Tür des Geschirrspülers während dem Spülen geöffnet wird,
wird das Programm unterbrochen. Die zugehörige Kontrolllampe blinkt
weiterhin und ein Warnton signalisiert, dass das Programm nicht zu
Ende geführt wurde. Man muss dann rund
man die Gerätetür schließt, um das Programm wieder zu starten. Wenn
die Gerätetür geschlossen wird, wird das Programm an der Stelle
fortgesetzt, an der es unterbrochen worden war. Es empfiehlt, sich
diesen Vorgang
hierdurch der Programmablauf gestört werden könnte.
PROGRAMMENDE
Am Ende des Programms ertönt ein kurzer Signalton und außerdem
blinken die
nur wenn unbedingt erforderlich
Kontrolllampen
der Programme Nr. 4 und 5.
1 Minute
abwarten, bevor
auszuführen, da
Zum Ausschalten des Geräts die Tür öffnen und die Taste
drücken.
HERAUSNEHMEN DES GESCHIRRS
Am Ende des Programms muss man das Geschirr mindestens
Minuten
den Unterkorb zu entleeren, damit etwaige noch im Oberkorb
zurückgebliebene Wassertropfen nicht auf das Geschirr im Unterkorb
tropfen können.
im Gerät lassen, damit es abkühlen kann. Es ist
EIN/AUS (1)
ratsam
, zuerst
20
Page 12
E1
E2
E3
E4
E5
E6
Anleitung für den Benutzer

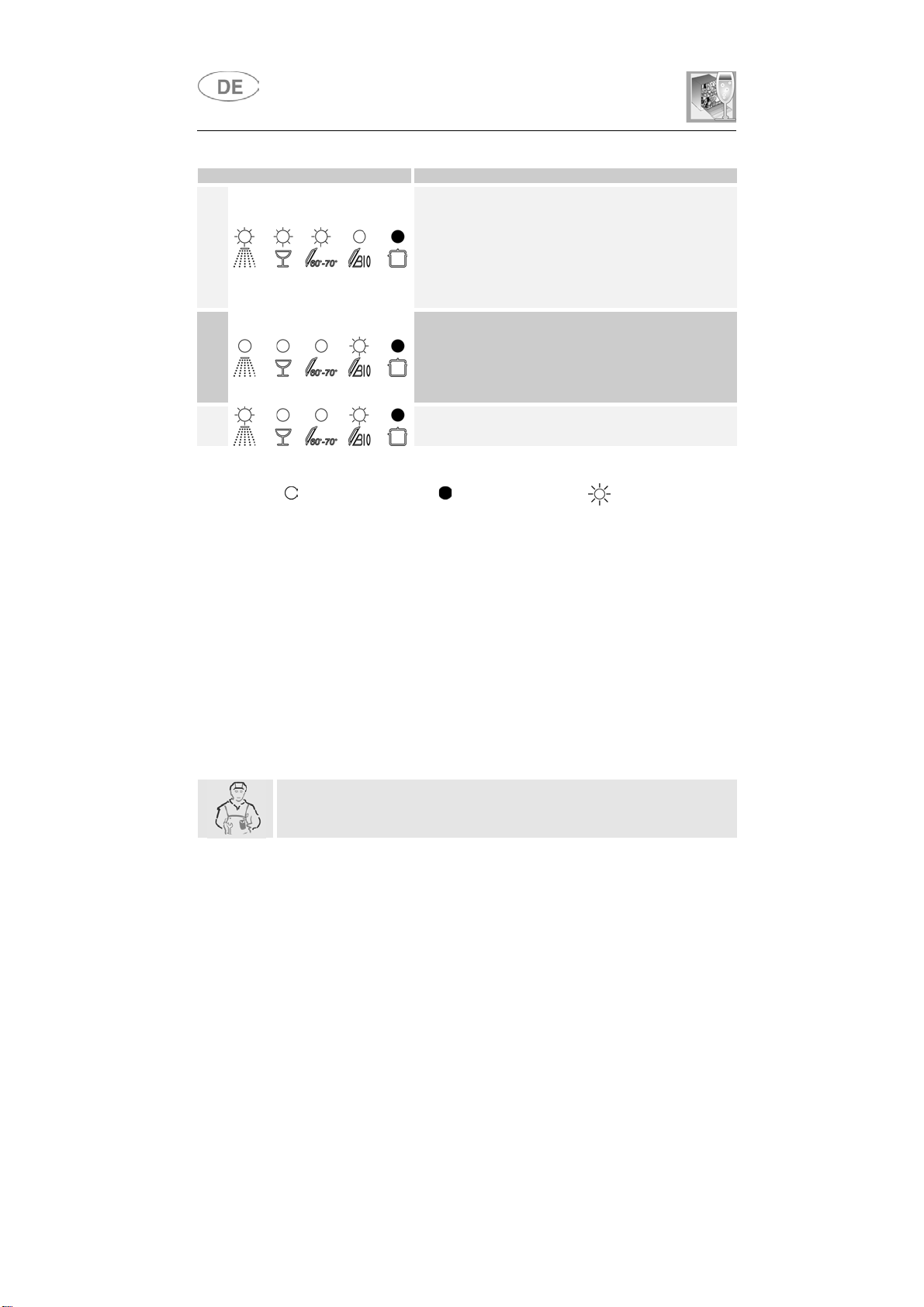

2. Abhilfe bei Fehlfunktionen
Der Geschirrspüler kann auf einige Funktionsstörungen hinweisen, indem
mehrere Kontrolllampen gleichzeitig aufleuchten. Bedeutung:
FEHLFUNKTION BESCHREIBUNG
Acquastop ausgelöst
Das Überlaufschutzsystem hat angesprochen (nur
bei den Modellen, die hierüber verfügen). Es spricht
an, wenn Wasser austritt. Wenden Sie sich bitte an
den Kundendienst.
Sicherheitswasserstand
Das Pegelkontrollsystem des Geschirrspülers hat
angesprochen. Das laufende Programm abbrechen
und den Geschirrspüler ausschalten. Den
Geschirrspüler einschalten, neu programmieren und
dann das Programm starten. Wenn das Problem
erneut auftritt, wenden Sie sich bitte an den
Kundendienst.
Störung beim Erhitzen des Wassers
Das Wasser wird nicht oder nicht richtig erhitzt. Das
Programm erneut ausführen. Wenn das Problem
erneut auftritt, wenden Sie sich bitte an den
Kundendienst.
Störung beim Messen der Wassertemperatur
Das laufende Programm abbrechen und den
Geschirrspüler ausschalten. Den Geschirrspüler
einschalten, neu programmieren und dann das
Programm starten. Wenn das Problem erneut auftritt,
wenden Sie sich bitte an den Kundendienst.
Störung beim Wasserzulauf
Das Wasser läuft nicht oder nicht richtig zu. Den
Wasseranschluss kontrollieren; außerdem
sicherstellen, dass der Wasserhahn geöffnet und der
Filter nicht verschmutzt ist. Wenn das Problem erneut
auftritt, wenden Sie sich bitte an den Kundendienst.
Störung beim Wasserablauf
Das Wasser wird nicht oder nicht richtig abgepumpt.
Sicherstellen, dass der Ablaufschlauch nicht geknickt
oder gequetscht ist und dass die Filter nicht verstopft
sind. Wenn das Problem erneut auftritt, wenden Sie
sich bitte an den Kundendienst.
Page 13
E7
E8
E9
Anleitung für den Benutzer
FEHLFUNKTION BESCHREIBUNG
Störung beim Wasserzähler
die hierüber verfügen)
Die zulaufende Wassermenge wird nicht präzise
gemessen. Das laufende Programm abbrechen und
den Geschirrspüler ausschalten. Den Geschirrspüler
einschalten, neu programmieren und dann das
Programm starten. Wenn das Problem erneut auftritt,
wenden Sie sich bitte an den Kundendienst.
Störung beim Wechselspülsystem
Das laufende Programm abbrechen und den
Geschirrspüler ausschalten. Den Geschirrspüler
einschalten, neu programmieren und dann das
Programm starten. Wenn das Problem erneut auftritt,
wenden Sie sich bitte an den Kundendienst.
Störung beim Wasserzulaufsystem
Wenden Sie sich bitte an den Kundendienst.
(nur bei den Modellen,
Ausgeschaltete
Kontrolllampe
Wenn eine Fehlfunktion auftritt, unterbricht das Gerät das laufende
Programm und signalisiert die Störung.
Die Alarme
•
Abbruch des laufenden Programms.
Die Alarme E5,E6 unterbrechen das laufende Programm und nehmen
•
nach Lösung der Ursache die Programmdurchführung wieder auf.
Die Alarm E7 wird am Ende des Zyklus angezeigt, der in jedem Falle zu
•
Ende gebracht wird, da der Betrieb des Geschirrspülers nicht
beeinträchtig wird.
Um einen Alarm “auszuschalten”, muss:
Die Gerätetür geöffnet und geschlossen werden, oder die Maschine
•
aus- und wieder eingeschaltet werden. An diesem Punkt kann der
Geschirrspüler erenut programmiert werden.
E1,E2,E3,E4,E8,E9
Eingeschaltete
Kontrolllampe
bewirken den unverzüglichen
Blinkende
Kontrolllampe
Wenn sich die Störung nicht beheben lässt, muss man sich an ein
autorisiertes Kundendienstzentrum wenden.
Page 14
GEBRAUCHSANWEISUNG
HHIINNWWEEIISSEEUUNNDDRRAATTSSCCHHLLÄÄGGEE,,LLEEIITTFFAADDEENNZZUUMMGGEEBBRRAAUUCCHHDDEER
GGEESSCCHHIIRRRRKKÖÖRRBBEEUUNNDDZZUURRRREEIINNIIGGUUNNGGDDEESSGGEESSCCHHIIRRRRSSPPÜÜLLEERRS
R
S
Page 15
Inhaltsverzeichnis
1. Hinweise zur Sicherheit und zum GebrauchAAAAAAAAAAAAAAAAAA
2. Installation und Inbetriebnahme AAAAAAAAAAAAAAAAAAAAAAAAAAA
3. Gebrauchsanleitung AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA
4. Reinigung und Pflege AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA
Wir danken Ihnen, dass Sie sich für eines unserer Geräte entschieden
haben.
Wir empfehlen Ihnen, alle im vorliegenden Handbuch enthaltenen
Anweisungen aufmerksam durchzulesen, um sich über die geeignetsten
Bedingungen für den richtigen und sicheren Gebrauch Ihres
Geschirrspülers zu informieren.
Die einzelnen Abschnitte sind so aufgebaut, dass Sie Schritt für Schritt
alle Funktionen des Geräts kennen lernen können. Die Erläuterungen
sind leicht verständlich und mit detaillierten Illustrationen versehen.
Die Hinweise zur Reinigung sollen Ihnen helfen, Ihren Geschirrspüler auf
Dauer in einem optimalen Betriebszustand zu erhalten.
Dieses übersichtlich aufgebaute Handbuch beantwortet alle Fragen, die
im Zusammenhang mit dem Gebrauch des Geschirrspülers auftreten
können.
ANLEITUNG FÜR DEN INSTALLATEUR: sie richtet sich an den
Fachtechniker, der die Installation, die Inbetriebnahme und die
Abnahmeprüfung des Geräts durchführen muss.
ANLEITUNG FÜR DEN BENUTZER: Sie enthalten nützliche Ratschläge
zum Gebrauch der Geschirrkörbe, Sprüharme, Behälter und Filter.
Page 16
Hinweise
1. Hinweise zur Sicherheit und zum Gebrauch
DIESES HANDBUCH IST INTEGRALER BESTANDTEIL DES GERÄTS: ES MUSS
STETS IN EINEM UNVERSEHRTEN ZUSTAND BEIM GERÄT AUFBEWAHRT
WERDEN. VOR DEM GEBRAUCH DES GERÄTS SOLLTEN ALLE IN DIESEM
HANDBUCH ENTHALTENEN INFORMATIONEN AUFMERKSAM GELESEN
WERDEN. DIE INSTALLATION MUSS VOM FACHMANN IN EINKLANG MIT DEN
GELTENDEN BESTIMMUNGEN AUSGEFÜHRT WERDEN. DIESES GERÄT IST
FÜR DEN GEBRAUCH IN EINEM HAUSHALT BESTIMMT UND ENTSPRICHT
DEN AKTUELL GELTENDEN
(EINSCHLIESSLICH 92/31)
BESEITIGUNG VON FUNKSTÖRUNGEN. DAS GERÄT WURDE FÜR
FOLGENDE FUNKTIONEN KONZIPIERT:
GESCHIRR
ANZUSEHEN.
ALS DES VORGESEHENEN GEBRAUCHS KEINE HAFTUNG.
DAS TYPENSCHILD MIT DEN TECHNISCHEN DATEN, DER SERIENNUMMER
UND DEN PRÜFZEICHEN IST DEUTLICH SICHTBAR AUF DEM INNEREN
RAND DER GERÄTETÜR ANGEBRACHT.
INNEREN RAND DER GERÄTETÜR DARF KEINESFALLS ENTFERNT
WERDEN.
DIE VERPACKUNGSABFÄLLE NICHT OHNE AUFSICHT IN DER WOHNUNG
LIEGEN LASSEN. DIE VERSCHIEDENEN ABFALLMATERIALIEN DER
VERPACKUNG TRENNEN UND ZUR NÄCHSTEN SAMMELSTELLE BRINGEN.
; JEDER ANDERE GEBRAUCH IST ALS ZWECKWIDRIG
DER HERSTELLER ÜBERNIMMT IM FALLE EINES ANDEREN
, EINSCHLIESSLICH DER VERHÜTUNG UND
RICHTLINIEN 72/23/EWG, 89/336
SPÜLEN UND TROCKNEN VON
DAS TYPENSCHILD AUF DEM
DAS GERÄT MUSS IN DER VON DEN SICHERHEITSVORSCHRIFTEN FÜR
ELEKTRISCHE ANLAGEN VORGESEHENEN WEISE GEERDET WERDEN.
DER HERSTELLER HAFTET NICHT FÜR SCHÄDEN AN PERSONEN ODER
SACHEN, DIE AUF EINE MANGELNDE ODER FEHLERHAFTE ERDUNG
ZURÜCKZUFÜHREN SIND.
WENN DAS GERÄT AUF EINEM BODEN MIT TEPPICHBODEN INSTALLIERT
WIRD, IST DARAUF ZU ACHTEN, DASS DIE ÖFFNUNGEN IN DER
UNTERSEITE NICHT VERDECKT WERDEN.
DEN GESCHIRRSPÜLER NACH DEM GEBRAUCH AUSSCHALTEN, UM
EINEN UNNÖTIGEN STROMVERBRAUCH ZU VERMEIDEN.
DAS GERÄT MUSS, WENN ES AUSSER BETRIEB GENOMMEN WIRD,
UNBRAUCHBAR GEMACHT WERDEN. DEN NETZSTECKER AUS DER
STECKDOSE ZIEHEN UND DANN DAS NETZKABEL DURCHSCHNEIDEN.
DIE TEILE, DIE EINE GEFAHR FÜR KINDER DARSTELLEN KÖNNTEN
(SCHLOSS, TÜR USW.), SIND UNSCHÄDLICH ZU MACHEN.
Page 17
Hinweise
IN ÜBEREINSTIMMUNG MIT DEN ANFORDERUNGEN DER
RICHTLINIE 2002/96/EG
IST VORLIEGENDES GERÄT MIT EINER MARKIERUNG VERSEHEN.
SIE LEISTEN EINEN POSITIVEN BEITRAG FÜR DEN SCHUTZ DER UMWELT UND
DIE GESUNDHEIT DES MENSCHEN, WENN SIE DIESES GERÄT EINER
GESONDERTEN ABFALLSAMMLUNG ZUFÜHREN. IM UNSORTIERTEN
SIEDLUNGSMÜLL KÖNNTE EIN SOLCHES GERÄT DURCH UNSACHGEMÄßE
ENTSORGUNG NEGATIVE KONSEQUENZEN NACH SICH ZIEHEN. AUF DEM
PRODUKT ODER DER BEILIEGENDEN PRODUKTDOKUMENTATION IST
FOLGENDES SYMBOL
ABGEBILDET. ES WEIST DARAUF HIN, DASS EINE ENTSORGUNG IM NORMALEN
HAUSHALTSABFALL NICHT ZULÄSSIG IST ENTSORGEN SIE DIESES PRODUKT
IM RECYCLINGHOF MIT EINER GETRENNTEN SAMMLUNG FÜR ELEKTRO- UND
ELEKTRONIKGERÄTE. DIE ENTSORGUNG MUSS GEMÄß DEN ÖRTLICHEN
BESTIMMUNGEN ZUR ABFALLBESEITIGUNG ERFOLGEN. BITTE WENDEN SIE
SICH AN DIE ZUSTÄNDIGEN BEHÖRDEN IHRER GEMEINDEVERWALTUNG, AN
DEN LOKALEN RECYCLINGHOF FÜR HAUSHALTSMÜLL ODER AN DEN
HÄNDLER, BEI DEM SIE DIESES GERÄT ERWORBEN HABEN, UM WEITERE
INFORMATIONEN ÜBER BEHANDLUNG, VERWERTUNG UND
WIEDERVERWENDUNG DIESES PRODUKTS ZU ERHALTEN.
IM FALLE VON FUNKTIONSSTÖRUNGEN DEN GESCHIRRSPÜLER VOM
STROMNETZ TRENNEN UND DEN WASSERHAHN SCHLIESSEN.
DAS GERÄT NICHT IN BETRIEB NEHMEN, WENN ES BEIM TRANSPORT
BESCHÄDIGT WURDE. IM ZWEIFELSFALL DEN HÄNDLER ZU RATE ZIEHEN.
DAS GERÄT MUSS NACH DEN ANWEISUNGEN DES HERSTELLERS ODER
VON FACHPERSONAL INSTALLIERT UND ANGESCHLOSSEN WERDEN.
DAS GERÄT IST FÜR DEN GEBRAUCH DURCH ERWACHSENE PERSONEN
BESTIMMT.
GERÄT ALS SPIELZEUG ZU VERWENDEN. DIE REINIGUNGSMITTEL AUSSER
DER REICHWEITE VON KINDERN AUFBEWAHREN. KINDER VON DER
GEÖFFNETEN GERÄTETÜR FERN HALTEN. DIE MATERIALIEN, AUS DENEN DIE
VERPACKUNG BESTEHT, (PLASTIKBEUTEL, POLYSTYROL, METALLPROFILE
USW.) DÜRFEN NICHT IN REICHWEITE VON KINDERN GELASSEN WERDEN.
KINDER VOM GEÖFFNETEN GESCHIRRSPÜLER FERNHALTEN; IM GERÄT
KÖNNEN SICH NOCH REINIGUNGSMITTELRÜCKSTÄNDE BEFINDEN, DIE ZU
IRREVERSIBLEN SCHÄDEN AN DEN AUGEN, DEM MUND UND DEM RACHEN
FÜHREN UND AUCH DEN TOD DURCH ERSTICKEN VERURSACHEN KÖNNEN.
KEINE LÖSEMITTEL WIE ALKOHOL ODER TERPENTIN EINFÜHREN, DA ES
HIERDURCH ZU EINER EXPLOSION KOMMEN KANN.
KEIN GESCHIRR EINFÜLLEN, DAS DURCH ASCHE, WACHS ODER LACKE
VERSCHMUTZT IST.
HALTEN SIE KINDER FERN UND ERLAUBEN SIE IHNEN NICHT, DAS
ÜBER ELEKTRO- UND ELEKTRONIK-ALTGERÄTE (
EINER DURCHGESTRICHENEN ABFALLTONNE
EUROPÄISCHEN
WEEE
)
WENN MAN SICH AUF DIE GEÖFFNETE TÜR AUFSTÜTZT ODER SETZT,
KANN DER GESCHIRRSPÜLER UMKIPPEN UND INFOLGEDESSEN
PERSONENSCHÄDEN VERURSACHEN.
DIE TÜR DES GESCHIRRSPÜLERS NICHT OFFEN STEHEN LASSEN, UM ZU
VERMEIDEN, DASS JEMAND DARÜBER STOLPERT.
Page 18
Hinweise
KEINESFALLS DEN HEIZWIDERSTAND UNMITTELBAR NACH ABSCHLUSS
EINES SPÜLPROGRAMMS BERÜHREN.
WÄHREND DES GEBRAUCHS DER GESCHIRRSPÜLMASCHINE KANN EINE
LEICHTE BRÄUNUNG DES WIDERSTANDSKÖRPERS, AUCH NUR AN
EINIGEN STELLEN, EINTRETEN. DIES IST ALS NORMAL ZU BETRACHTEN,
DA ES MIT DER BETRIEBSART ZUSAMMENMÄNGT UND ES
BEEINTRÄCHTIGT NICHT DEN BETRIEB DES GERÄTS.
DAS EVENTUELL NACH ABSCHLUSS DES SPÜLPROGRAMMS UND VOR
DEM TROCKNEN IM GESCHIRR ODER IM GESCHIRRSPÜLER
VERBLEIBENDE WASSER NICHT TRINKEN.
MESSER UND SONSTIGES KOCHBESTECK MIT SCHARFEN SPITZEN
MÜSSEN MIT DEN SPITZEN NACH UNTEN IN DEN BESTECKKORB
EINGEORDNET ODER WAAGRECHT IN DEN OBERKORB GELEGT WERDEN.
DARAUF ACHTEN, DASS SIE NICHT AUS DEM GESCHIRRKORB
HERAUSRAGEN.
MODELLE MIT AQUASTOP
AQUASTOP IST EINE VORRICHTUNG, DIE EINE ÜBERFLUTUNG IM FALLE
EINER UNDICHTIGKEIT DES GERÄTS VERHINDERT. NACH AUSLÖSUNG
DES AQUASTOP-SYSTEMS MUSS MAN EINEN FACHMANN MIT DER SUCHE
UND DER REPARATUR DES FEHLERS BEAUFTRAGEN.
BEI DEN MODELLEN MIT AQUASTOP ENTHÄLT DER
WASSERZULAUFSCHLAUCH EIN MAGNETVENTIL.
ZERSCHNEIDEN UND DAS MAGNETVENTIL NICHT INS WASSER FALLEN
LASSEN.
SOLLTE, DAS GERÄT VOM STROM- UND VOM WASSERNETZ TRENNEN.
WENN DER WASSERZULAUFSCHLAUCH BESCHÄDIGT SEIN
DEN SCHLAUCH NICHT
UNMITTELBAR NACH INSTALLATION DES GERÄTS EINE KURZE PRÜFUNG
DES GERÄTS NACH DEN WEITER UNTEN GEGEBENEN ANWEISUNGEN
VORNEHMEN. WENN DAS GERÄT NICHT FUNKTIONIERT, MUSS MAN ES
VOM STROMNETZ TRENNEN UND DAS NÄCHSTE
KUNDENDIENSTZENTRUM VERSTÄNDIGEN.
GERÄT SELBST ZU REPARIEREN.
DER GESCHIRRSPÜLER ENTSPRICHT ALLEN VON DEN GELTENDEN
SICHERHEITSVORSCHRIFTEN VORGEGEBENEN UND ELEKTRISCHE
GERÄTE BETREFFENDEN ANFORDERUNGEN. TECHNISCHE KONTROLLEN
DÜRFEN GGF. NUR VON AUTORISIERTEM FACHPERSONAL
VORGENOMMEN WERDEN:
PERSONEN AUSGEFÜHRT WERDEN, FÜHREN NICHT NUR ZUM
ERLÖSCHEN DER GARANTIE, SONDERN STELLEN AUCH EINE
POTENTIELLE GEFAHR FÜR DEN BENUTZER DAR.
Der Hersteller haftet nicht für Schäden
REPARATUREN, DIE VON UNBEFUGTEN
an Personen oder Sachen, die darauf
NICHT VERSUCHEN, DASS
zurückzuführen sind, dass die oben stehenden Vorschriften missachtet,
unbefugte Änderungen an auch nur einem Teil vorgenommen oder andere als
Originalersatzteile verwendet wurden.
Page 19
Anleitung für den Installateur

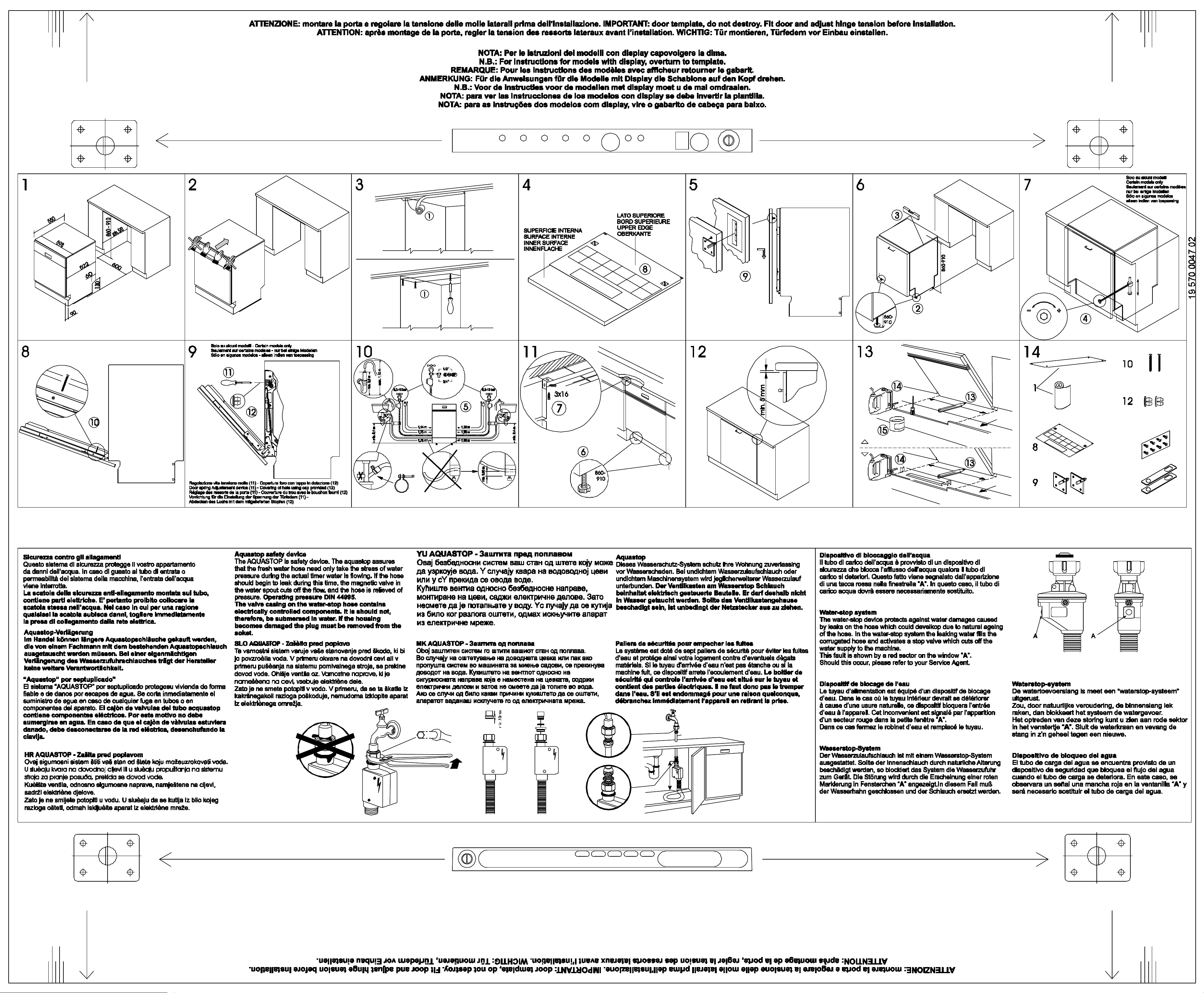

2. Installation und Inbetriebnahme
Die Polystyrolteile zum Blockieren der Geschirrkörbe herausnehmen.
Das Gerät am vorgesehenen Ort aufstellen. Der Geschirrspüler kann seitlich
neben oder mit dem Rücken gegen Möbel oder Wände angeordnet werden.
Wenn der Geschirrspüler neben einer Wärmequelle aufgestellt wird, muss
eine Tafel aus wärmedämmendem Material zwischen Geschirrspüler und
Wärmequelle angeordnet werden, um eine Überhitzung und
Betriebsstörungen zu verhindern. Zur Gewährleistung der Stabilität
Bodeneinbaugeräte oder integrierbare Geräte nur unter durchgehenden
Arbeitsplatten, die mit den angrenzenden Möbeln verschraubt sind,
einbauen. Zur Erleichterung der Installation können der
Wasserzulaufschlauch und der Ablaufschlauch in alle Richtungen gedreht
werden; darauf achten, dass die Schläuche nicht geknickt oder gequetscht
werden und nicht zu stark gespannt sind. Die Überwurfmutter muss
angezogen werden, nachdem man die Schläuche in die gewünschte
Richtung gedreht hat. Für die Durchführung der Schläuche und des
Netzkabels wird ein Loch mit einem Mindestdurchmesser von 8 cm benötigt.
Das Gerät nur mit Hilfe der höhenverstellbaren Füße waagrecht ausrichten.
Dieser Vorgang ist zur Gewährleistung des einwandfreien Betriebs des
Geschirrspülers unabdingbar.
Es ist
Glaskeramikkochfeld einzubauen.
Der Geschirrspüler darf unter einer herkömmlichen Kochmulde eingebaut
werden, sofern die Arbeitsplatte der Küche
Geschirrspüler und Kochmulde
so dass es durch sie
Nur für freistehende Modelle
-
-
-
Einige Einbaumodelle verfügen nur über einen hinteren Stellfuß, der mit
einer Schraube, die sich unten auf der Vorderseite des Geräts befindet,
verstellt werden kann.
strengstens verboten
nicht zur Entstehung von Gefahren
strengstens verboten
Es ist
in der frei stehenden Ausführung zu montieren.
Wenn das Gerät nicht in eine Nische eingebaut und daher auf einer
Seite zugänglich ist, muss man die Seite, auf der sich das Türscharnier
befindet, aus Sicherheitsgründen (Verletzungsgefahr) verkleiden. Die
Abdeckungen sind als Zubehör beim Fachhändler oder beim
technischen Kundendienst erhältlich.
Für den Einbau des Geschirrspülers benötigt man den
Einbausatz
werden kann.
, der bei den autorisierten Kundendienstzentren erworben
, den Geschirrspüler unter einem
sachgemäß montiert und befestigt
durchgehend
, eine Kochmulde auf einen Geschirrspüler
ist und
werden,
kommen kann.
entsprechenden
Page 20
Anleitung für den Installateur

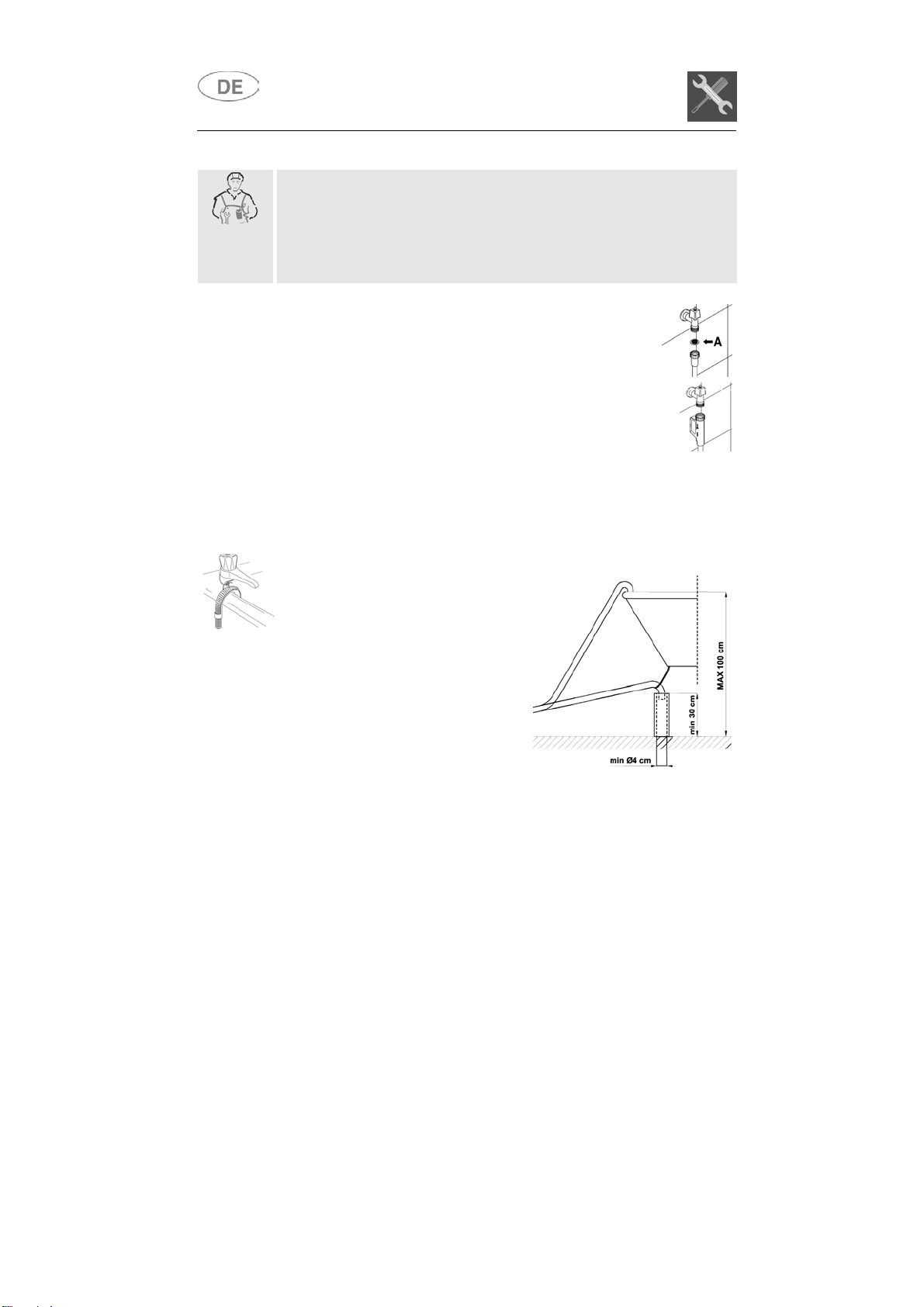

2.1 Anschluss ans Wassernetz
Der Gefahr einer Verstopfung oder Beschädigung vorbeugen:
Wasserleitung neu ist oder längere Zeit nicht verwendet wurde, zur
Vermeidung von Schäden am Gerät vor dem Anschluss ans Wassernetz
sicherstellen, dass das Wasser klar und frei von Verunreinigungen ist.
Um den Geschirrspüler an das Wassernetz anzuschließen, müssen
ausschließlich neue Schläuche verwendet werden; alte oder
gebrauchte Schläuche dürfen nicht wiederverwendet werden.
ANSCHLUSS AN DAS WASSERVENTIL
Den Wasserzulaufschlauch an ein Kaltwasserventil mit
Zollgewinde ¾" anschließen; hierbei muss man das mit dem

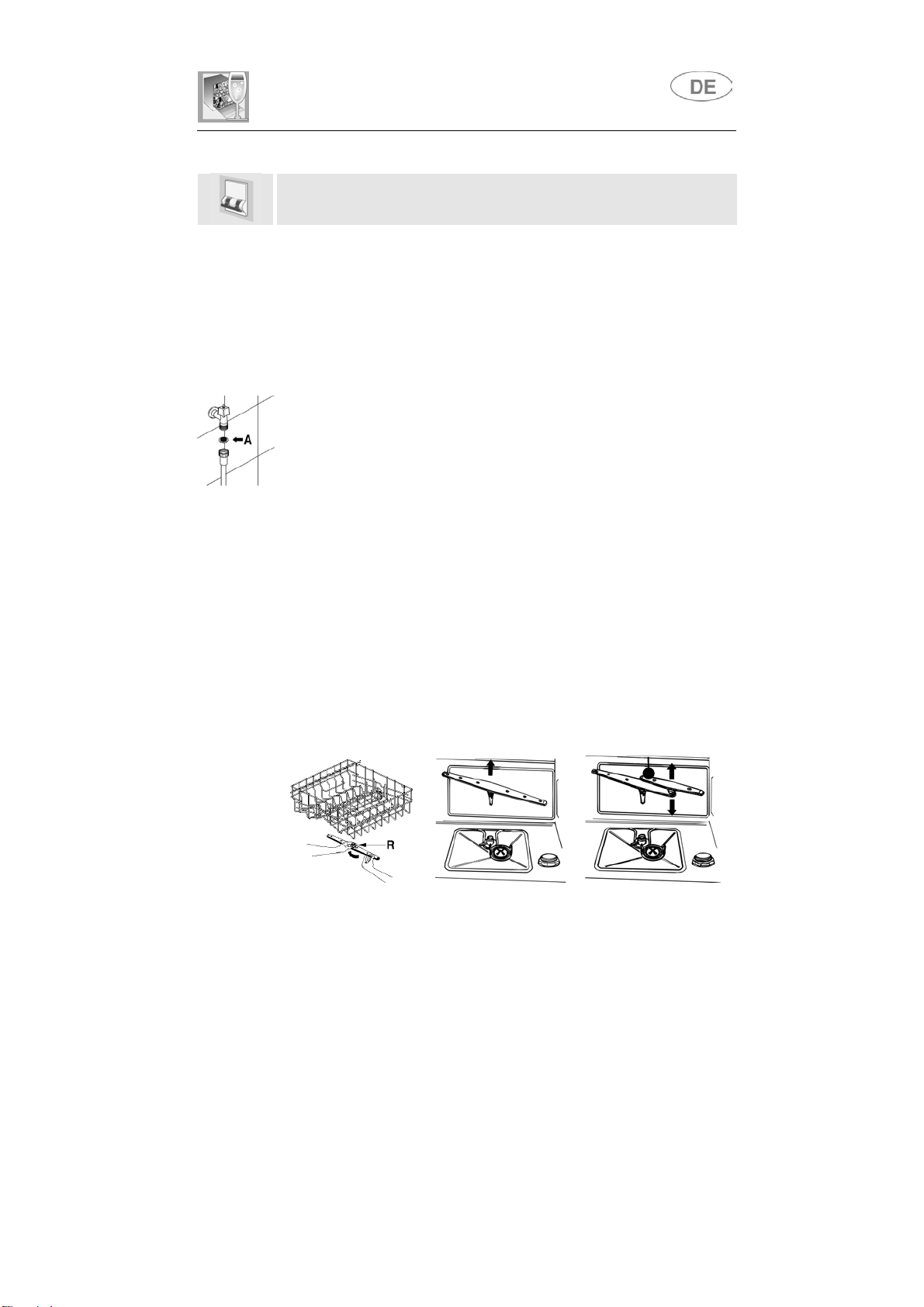

Geschirrspüler gelieferte Filtersieb A einsetzen.
Sicherstellen, dass der Schlauch zunächst fest mit den
Händen eingeschraubt wird und dann zum Schluss durch
etwa ¼-Drehung mit einer Zange festgezogen wird.
Bei den Modellen mit AQUASTOP befindet sich das
Filtersieb schon im Gewindering.
Der Geschirrspüler kann mit Wasser mit einer
gespeist werden. Speist man das Gerät mit warmem Wasser, verkürzt sich
60°C
die Spülzeit um rund 20 Minuten, doch wird die Reinigungswirkung geringfügig
reduziert. Der Anschluss erfolgt an das Warmwasserventil in der gleichen Weise,
wie es für den Kaltwasseranschluss beschrieben wurde.
Temperatur von nicht mehr als
wenn die
ANSCHLUSS DES ABLAUFSCHLAUCHS
Den Ablaufschlauch an ein Ablaufrohr
mit einem Mindestdurchmesser von
anschließen; alternativ kann der
cm
Ablaufschlauch mit dem mitgelieferten
Schlauchkrümmer an einem
Spülbecken befestigt werden. Hierbei
ist jedoch darauf zu achten, dass er
nicht gequetscht oder zu stark
gekrümmt wird. Man muss unbedingt
darauf achten, dass sich der Schlauch
nicht lösen und herabfallen kann.
Zu diesem Zweck verfügt der Schlauchkrümmer über ein Loch, durch das
man eine Schnur für die Befestigung an der Wänd oder am Wasserhahn
ziehen kann. Das freie Ende muss auf einer Höhe zwischen
angeordnet werden und darf niemals ins Wasser eingetaucht sein. Im Falle
von horizontal angeordneten Verlängerungsschläuchen, die eine Länge von
maximal 3 m haben dürfen, muss man den Ablaufschlauch auf einer Höhe
von maximal
vom Boden anordnen.
85 cm
4
30 und 100 cm
Page 21
Anleitung für den Installateur

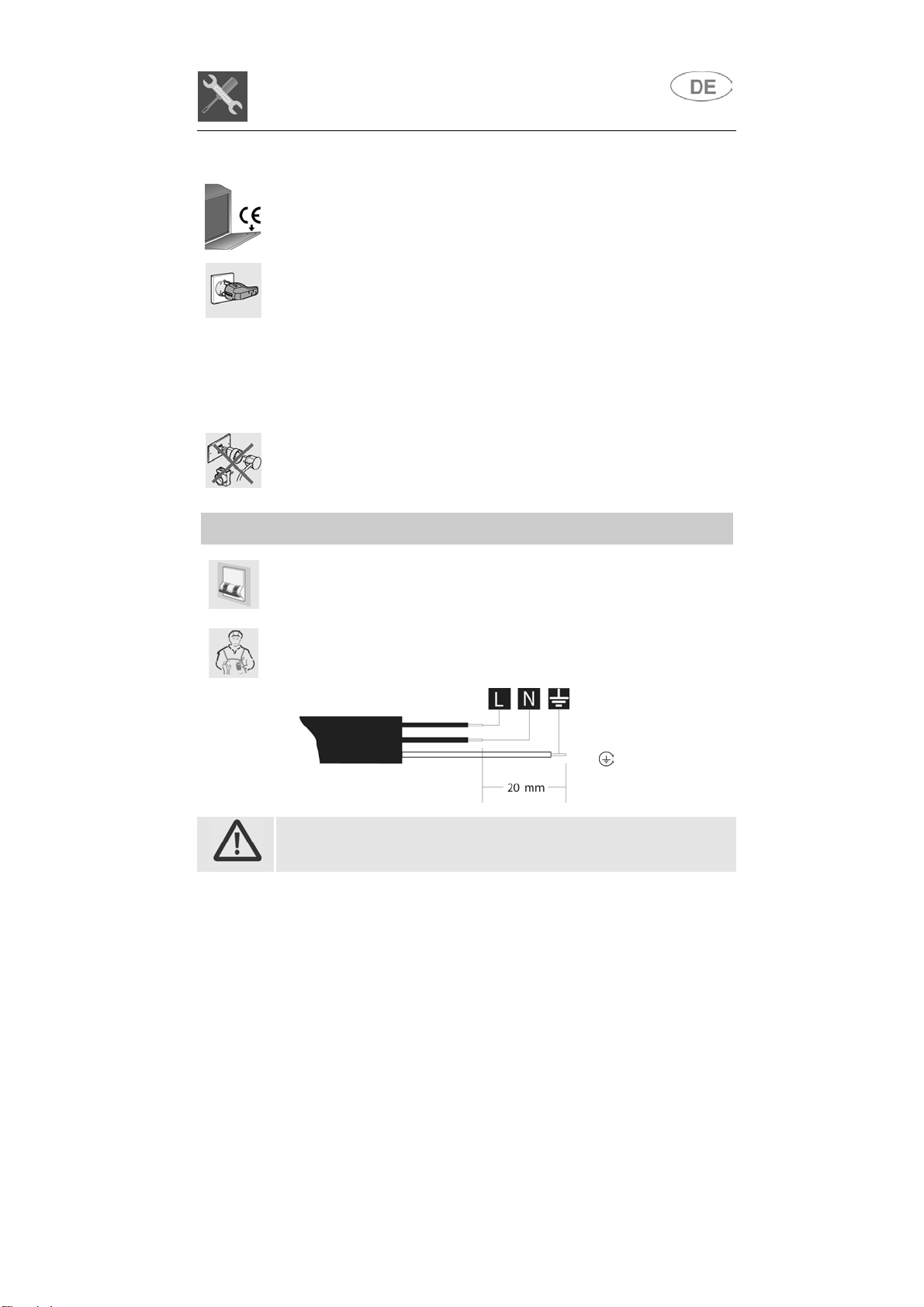

2.2 Elektrischer Anschluss und Sicherheitshinweise
VERGEWISSERN SIE SICH, DASS NETZSPANNUNG UND -FREQUENZ MIT
DEN ANGABEN AUF DEM TYPENSCHILD DES GERÄTS, DAS AUF DEM
INNENRAND DER TÜR ANGEBRACHT IST, ÜBEREINSTIMMEN.
DER STECKER AM ENDE DES NETZKABELS UND DIE ZUGEHÖRIGE
STECKDOSE MÜSSEN VOM SELBEN TYP SEIN UND DEN GELTENDEN
BESTIMMUNGEN ÜBER ELEKTRISCHE ANLAGEN ENTSPRECHEN.
DER NETZSTECKER MUSS NACH DER INSTALLATION ZUGÄNGLICH
BLEIBEN.
NICHT AM NETZKABEL ZIEHEN, UM DEN NETZSTECKER AUS DER
STECKDOSE ZU ZIEHEN.
SOLLTE DAS NETZKABEL BESCHÄDIGT SEIN
HERSTELLER ODER EINEM AUTORISIERTEN KUNDENDIENSTZENTRUM
AUSTAUSCHEN LASSEN.
KEINE ADAPTER ODER ABZWEIGUNGEN VERWENDEN
ÜBERHITZUNG UND BRÄNDE VERURSACHEN KÖNNEN.
WENN DAS GERÄT NUR ÜBER EIN NETZKABEL OHNE NETZSTECKER
VERFÜGT:
, MUSS MAN ES VOM
, DA SIE
DIE ELEKTRISCHE ZULEITUNG DES GERÄTS MUSS MIT EINER ALLPOLIGEN
TRENNVORRICHTUNG MIT EINER KONTAKTÖFFNUNGSWEITE VON
MINDESTENS
ERREICHBAREN POSITION ANZUBRINGEN IST.
DER STROMANSCHLUSS MUSS
DEN GELTENDEN GESETZLICHEN BESTIMMUNGEN NACH DEM
NACHSTEHENDEN SCHEMA AUSGEFÜHRT WERDEN.
3,5MM
VERSEHEN WERDEN, DIE IN EINER LEICHT
VON EINEM FACHMANN
IN EINKLANG MIT
L
= braun
N
= blau
= gelb-grün
Der Austausch des Netzkabels muss vom Hersteller oder einem
autorisierten Kundendienstzentrum ausgeführt werden, um
Gefahren jeder Art auszuschließen.
Page 22
Anleitung für den Installateur
BEI REINIGUNG UND PFLEGE DES GERÄTS:
VOR DER AUSFÜHRUNG VON WARTUNGSARBEITEN AM GERÄT, DEN
NETZSTECKER AUS DER STECKDOSE ZIEHEN ODER SEINE
STROMVERSORGUNG MIT DER ALLPOLIGEN TRENNVORRICHTUNG
UNTERBRECHEN.
NUR FÜR GROSSBRITANNIEN:
DIESES GERÄT MUSS GEERDET WERDEN.
Austauschen der Sicherung

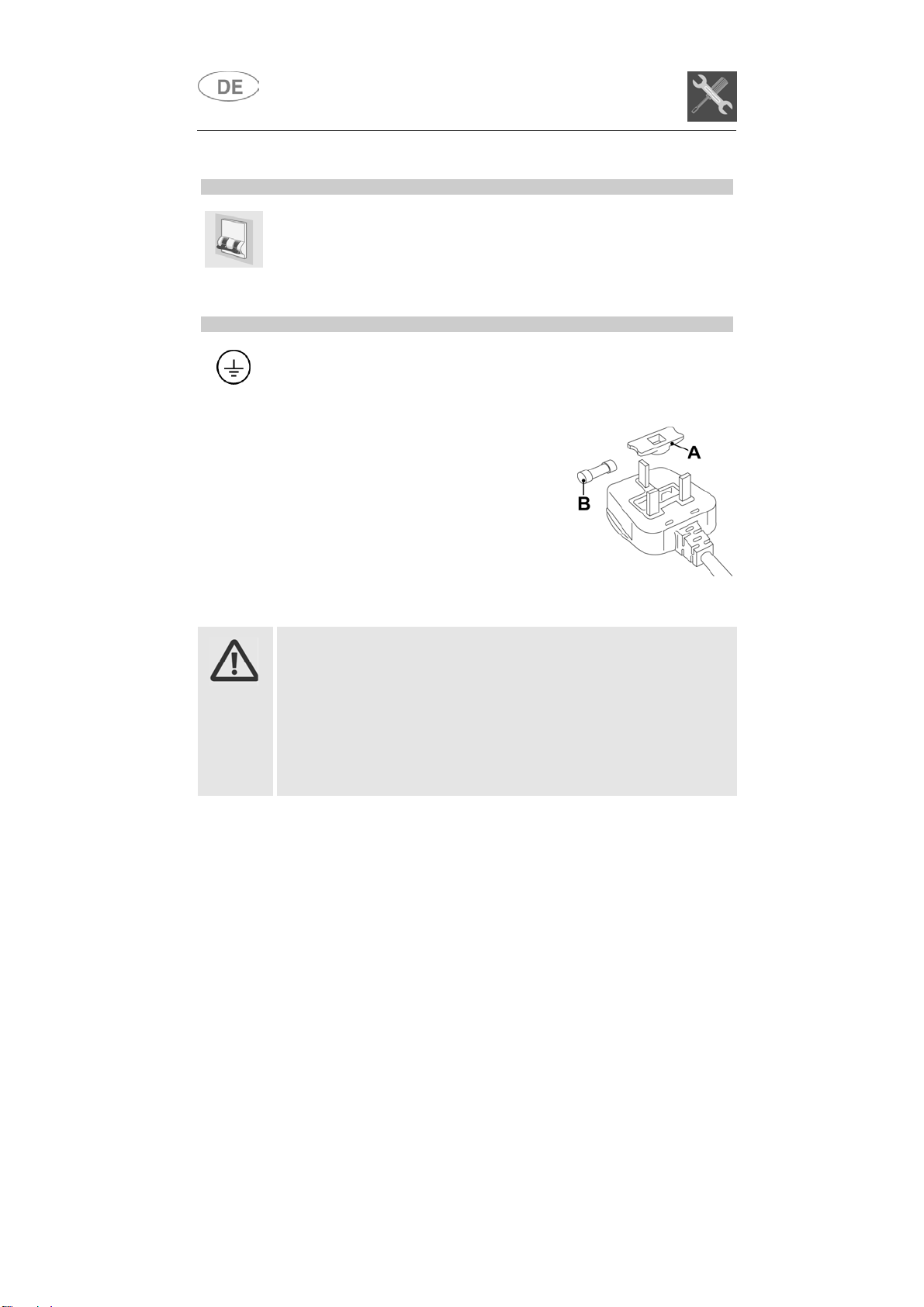

Wenn das Gerät mit einer Sicherung
BS 1363A 13A
wird, muss man für den Austausch dieser
Sicherung bei diesem Steckertyp eine von
ASTA
zugelassene
verwenden und wie folgt vorgehen:
1.
Den Deckel A entfernen und die
Sicherung B herausnehmen.
2.
Die neue Sicherung in den Deckel
einsetzen.
3.
Beide wieder am Stecker anbringen.
im Netzstecker geliefert
BS1362
-Sicherung
Der Deckel der Sicherung muss wieder angebracht werden, wenn
die Sicherung ersetzt wird. Sollte er verloren gehen, darf der Stecker
erst wieder verwendet werden, nachdem ein geeigneter Ersatzdeckel
angebracht wurde.
Das richtige Ersatzteil kann anhand des Farbeinsatzes bzw. anhand
der Angabe der Farbe auf der Basis des Steckers identifiziert
werden.
Die Ersatzdeckel für Sicherungen erhalten Sie bei Ihrem
Elektrofachgeschäft.
Page 23
Anleitung für den Benutzer
3. Gebrauchsanleitung
Nach der ordnungsgemäßen Installation des Geschirrspülers für die
Inbetriebnahme wie folgt vorgehen:
•
Den Wasserenthärter einstellen;
•
Regeneriersalz einfüllen;
•
Klarspüler und Reiniger einfüllen.
3.1 Gebrauch des Wasserenthärters
Der im Wasser enthaltene Kalk
(Wasserhärte) ist verantwortlich für
weißliche Flecken auf dem trockenen
Geschirr, das mit der Zeit matt zu werden
neigt. Der Geschirrspüler ist mit einem
automatischen Wasserenthärter
ausgestattet, der mit Hilfe eines speziellen
Regeneriersalzes dem Wasser die
härtenden Substanzen entzieht.
Beim Verlassen des Werks ist beim
Geschirrspüler die Wasserhärte 3 (mittlere
41-60°dF –24-31°dH
Härte
Bei Verwendung von Wasser mittlerer Härte muss ungefähr alle
Spülgänge
Enthärters hat ein Fassungsvermögen von ungefähr
Salzes. Einige Modelle sind mit einer optischen Salzmangelanzeige
ausgestattet. Bei diesen Modellen enthält der Verschluss des Salzbehälters
einen grünen Schwimmer, der sich bei Abnahme des Salzgehalts im
Wasser senkt. Ist der Schwimmer nicht mehr am Klarsichtverschluss
sichtbar, ist die Nachfüllung des Regenerationssalzes notwendig. Der

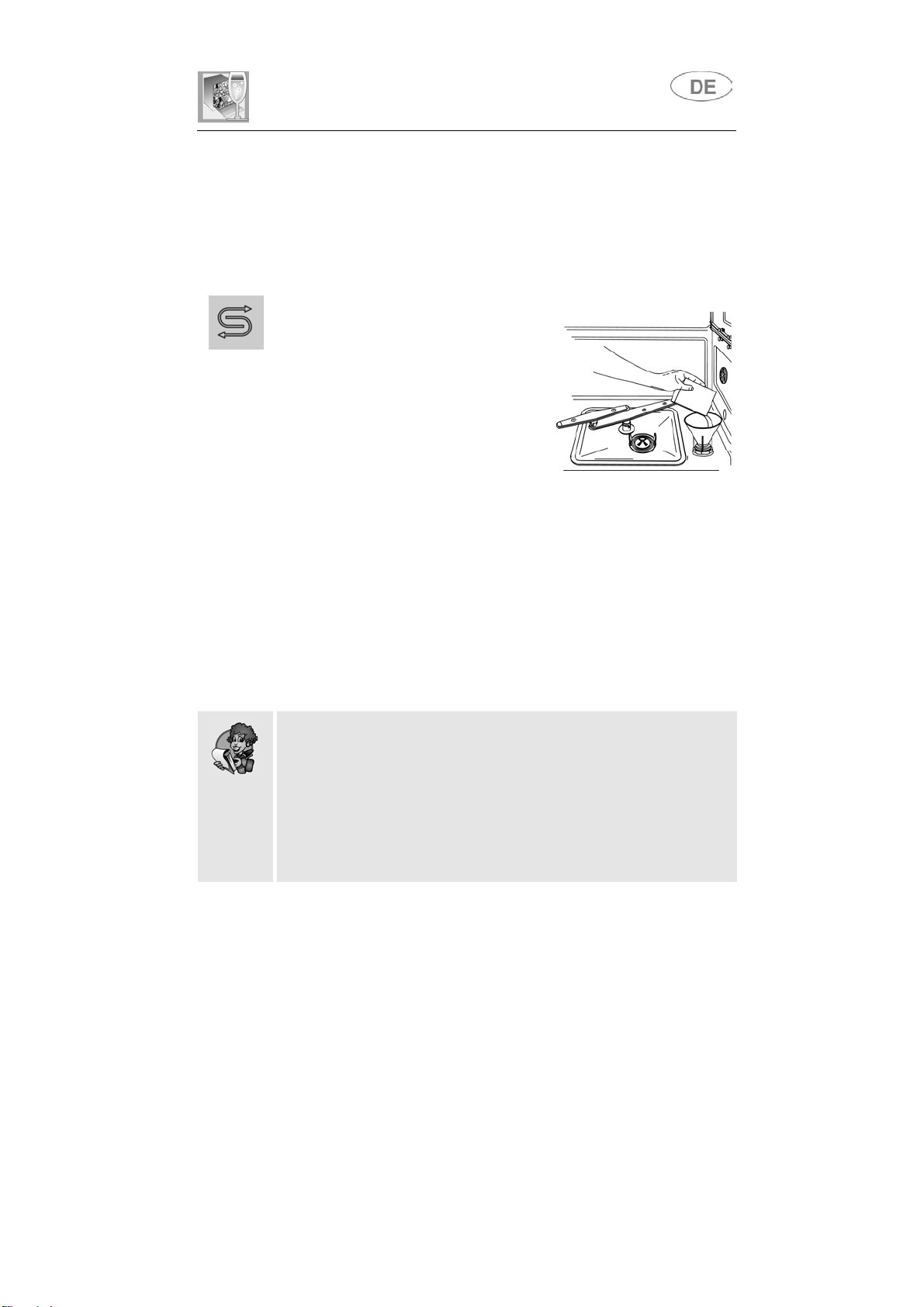

Behälter befindet sich im Boden des Spülraums. Den unteren Geschirrkorb
herausnehmen, den Deckel des Behälters entgegen dem Uhrzeigersinn
aufschrauben und das Salz mit dem zur Ausstattung des Geschirrspülers
gehörenden Trichter einfüllen. Vor dem Wiederanbringen des Deckels
Salzreste im Bereich der Einfüllöffnung entfernen.
neues Salz nachgefüllt werden. Der Vorratsbehälter des
) eingestellt.
1,7 kg
SALZ
20
grobkörnigen
• Beim ersten Gebrauch des Geschirrspülers muss man abgesehen
vom Salz auch einen Liter Wasser in den Salzbehälter einfüllen.
• Nach dem Befüllen des Salzbehälters stets den Deckel sorgfältig
schließen. Die Spüllauge darf nämlich nicht in den Salzbehälter
gelangen, da hierdurch der Betrieb der Wasseraufbereitungsanlage
beeinträchtigt würde. In diesem Fall verliert die Garantie ihre
Gültigkeit.
•
Ausschließlich Regeneriersalz für Haushaltsgeschirrspüler
verwenden. Bei Verwendung von Salz in Tablettenform den
Salzbehälter nicht vollständig füllen.
Page 24
Anleitung für den Benutzer
•
Kein Speisesalz verwenden, da es nichtlösliche Substanzen
enthält, die im Laufe der Zeit die Enthärtungsanlage beschädigen
können.
• Nötigenfalls das Salz vor dem Start des Spülprogramms einfüllen;
auf diese Weise wird eventuell übergelaufene Salzlösung sofort mit
dem Wasser weggespült; bleibt die Salzlösung längere Zeit im
Spülraum, kann es zu Korrosion kommen.
Darauf achten, nicht die Salzverpackung mit der des Reinigers zu
verwechseln: füllt man Reiniger in den Salzbehälter, wird der Enthärter
beschädigt.

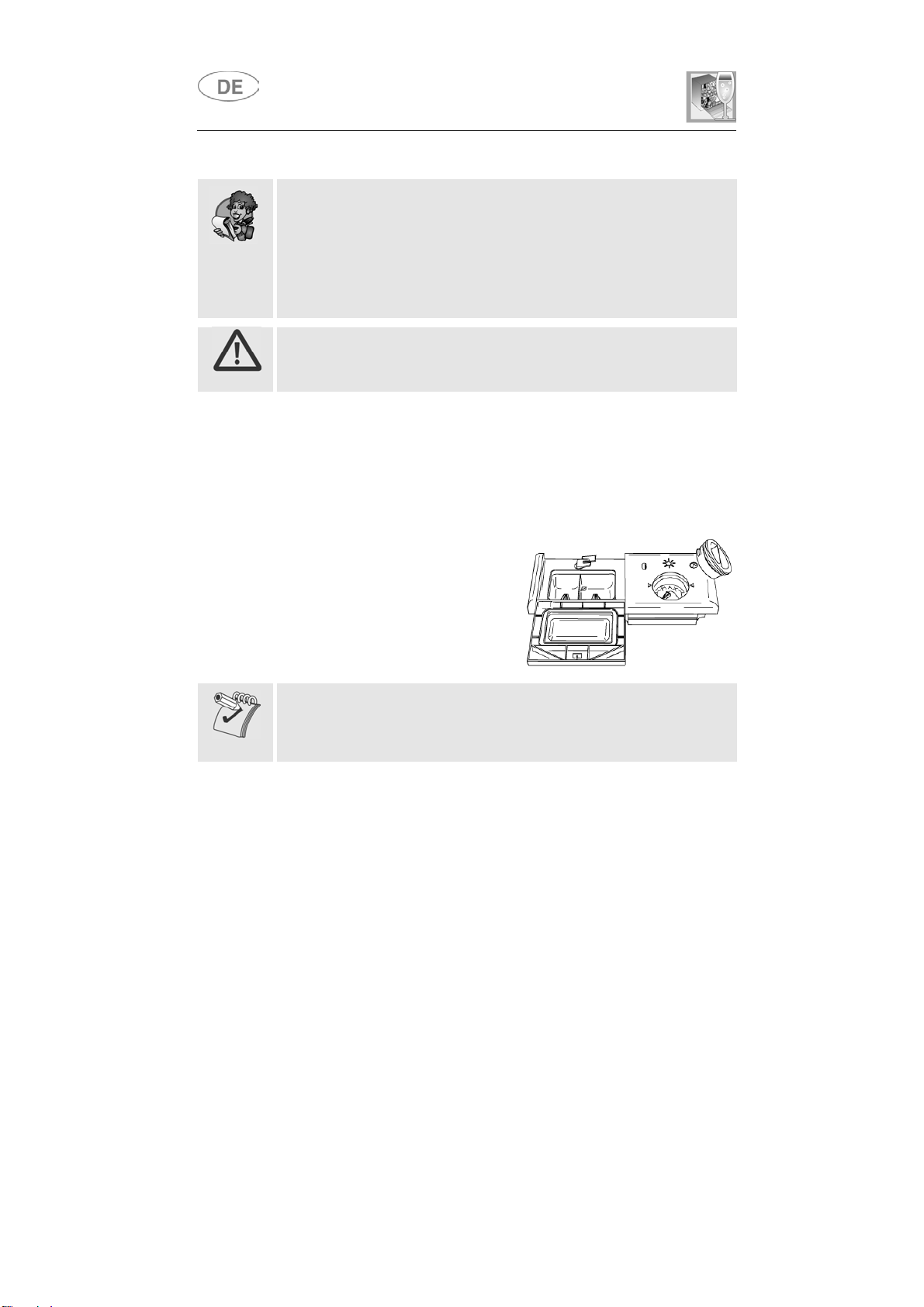

3.2 Gebrauch der Reiniger- und Klarspüler-Verteilerkammer
Die Reiniger- und Klarspülerkammer
befindet sich im unteren Bereich der
Gerätetür: links die
und rechts die
Verteilerkammer
Dosiervorrichtung
.
Mit Ausnahme des EINWEICH-Programms muss vor jedem Spülgang
die geeignete Menge Reiniger in die Verteilerkammer gefüllt werden.
Der Klarspüler zum Nachspülen muss hingegen nur nach Bedarf
eingefüllt werden.
Page 25
Anleitung für den Benutzer
EINFÜLLEN DES KLARSPÜLERS FÜR DAS NACHSPÜLEN
Der Klarspüler beschleunigt das Trocknen des
Geschirrs und verhindert die Bildung von Flecken
und Kalkablagerungen. Er wird während des
letzten Nachspülens automatisch aus dem
Behälter, der sich in der Innentür befindet, dem
Wasser zugegeben.
Zum Hinzufügen des Klarspülers:
•
Die Gerätetür öffnen.
•
Den Deckel des Behälters um ¼ Umdrehung entgegen
Uhrzeigersinn drehen und herausnehmen.
•
Den Behälter vollständig mit Klarspüler füllen (rund 140 ml). Die
optische Anzeige neben dem Deckel muss sich vollständig
verdunkeln. Wenn die optische Anzeige wieder heller wird oder
wenn die Kontrolllampe "Klarspüler fehlt" aufleuchtet, muss man
wieder Klarspüler nachfüllen.
•
Den Deckel wieder aufsetzen und im Uhrzeigersinn drehen.
•
Mit einem Tuch den übergelaufenen Klarspüler aufwischen, da sich
andernfalls zu viel Schaum bilden könnte.

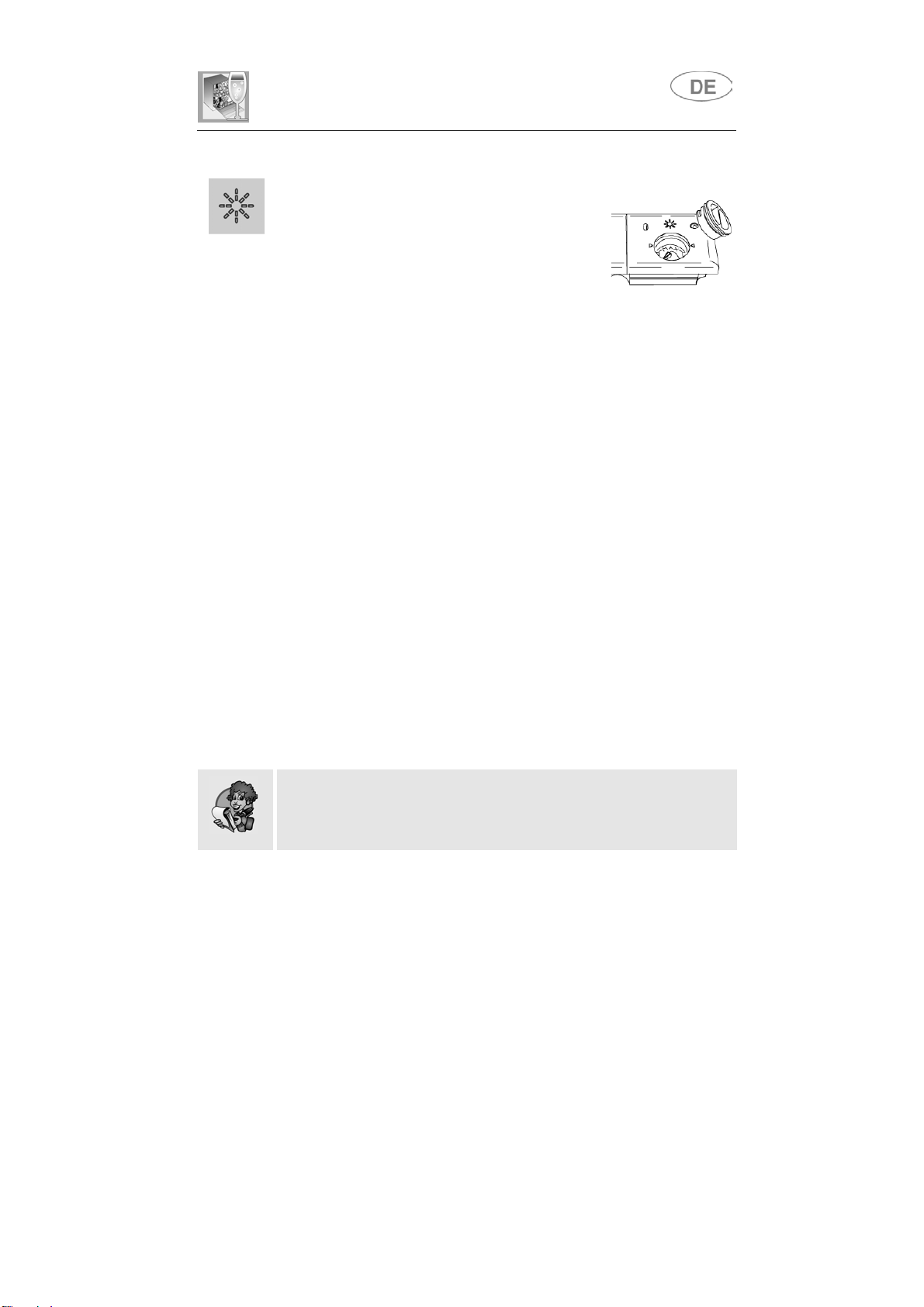

EINSTELLUNG DER DOSIERMENGE DES KLARSPÜLERS
Der Geschirrspüler wird werkseitig auf einen Mittelwert eingestellt. Man
kann die Dosiermenge jedoch regulieren, indem man den Wahlschalter
auf der Dosiervorrichtung in die gewünschte Stellung dreht: die
Dosiermenge ist proportional zur Stellung des Wahlschalters.
•
Für die Einstellung der Dosiermenge den Deckel des Behälters um
¼ Umdrehung entgegen dem Uhrzeigersinn drehen und
herausnehmen.
•
Dann mit einem Schraubendreher den Dosiermengen-Wahlschalter
in die gewünschte Stellung drehen.
•
Den Deckel wieder aufsetzen und im Uhrzeigersinn drehen.
• Die Klarspüler-Dosiermenge muss erhöht werden, wenn das
gespülte Geschirr matt ist oder kreisrunde Flecken aufweist.
• Wenn das Geschirr hingegen klebrig ist oder weiße Streifen
aufweist, muss die Dosiermenge reduziert werden.
Page 26
Anleitung für den Benutzer
EINFÜLLEN DES REINIGERS

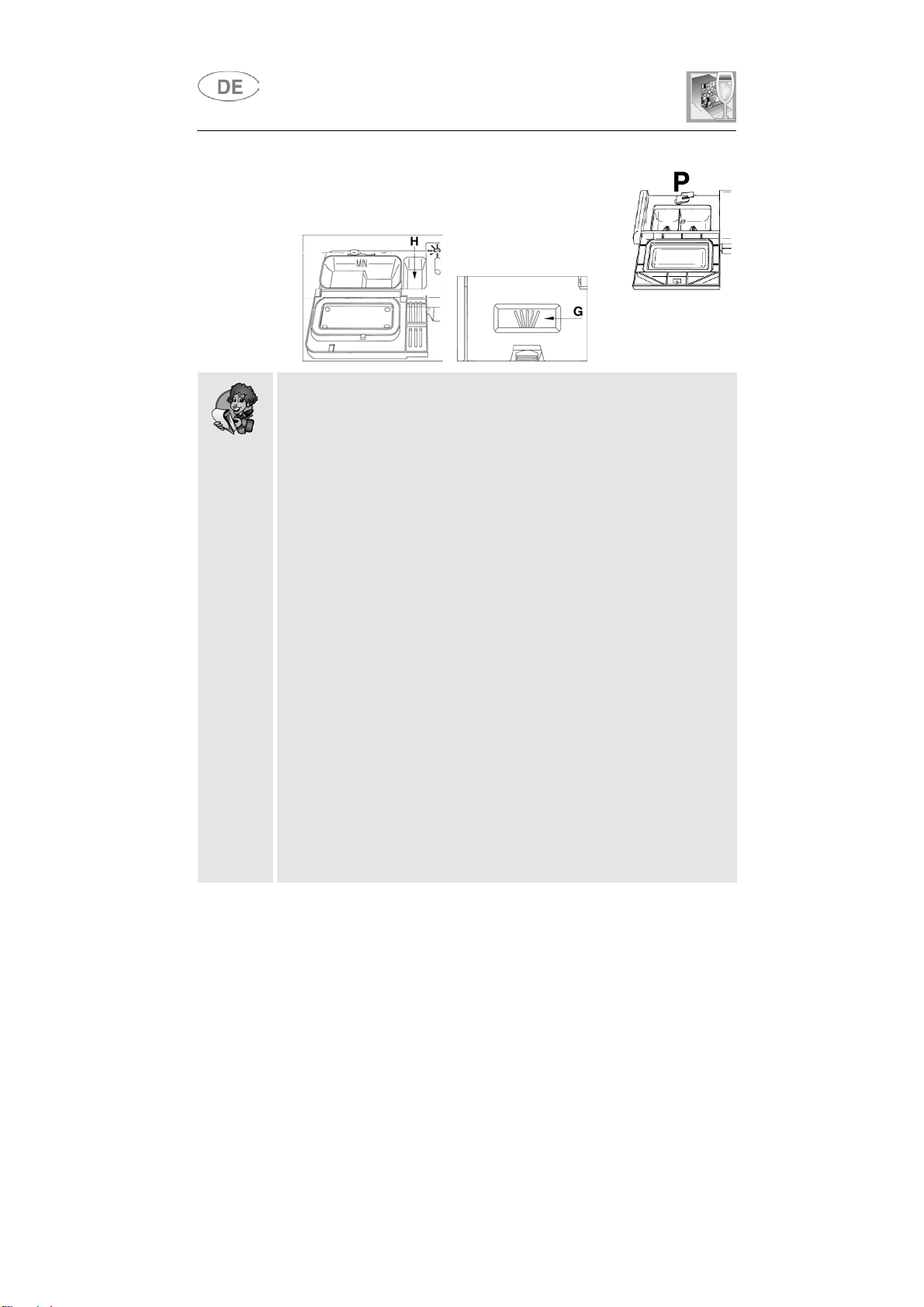

Zum Öffnen der Reiniger-Verteilerkammer leicht auf die
Taste P drücken. Den Reiniger einfüllen und den
Deckel sorgfältig wieder schließen. Die Verteilerkammer
öffnet sich während des Reinigens automatisch.
• Wenn Sie ein Programm mit Vorspülen mit Warmwasser wählen (siehe
die Programmtabelle), müssen Sie zusätzlich Spülmittel in das Fach G/H
(je nach Modell) geben.
•
Ausschließlich Spezialreinigungsmittel für Geschirrspüler verwenden.
Der Gebrauch eines Reinigers guter Qualität ist wichtig, um eine
optimale Reinigungswirkung zu erzielen.
• Die Reinigungsmittelpackung gut verschlossen an einem trockenen Ort
aufbewahren, um Klumpenbildung zu vermeiden, da hierdurch das
Reinigungsergebnis beeinträchtigt würde. Die Verpackungen sollten,
nachdem sie geöffnet wurden, relativ bald aufgebraucht werden, da der
Reiniger an Wirksamkeit verliert.
• Keinesfalls Handspülmittel verwenden, da sie eine starke
Schaumbildung bewirken und ggf. auch das Gerät beschädigen können.
• Auf eine richtige Dosierung des Reinigers achten. Wenn zuwenig
Reinigungsmittel eingefüllt wird, wird der Schmutz auf dem Geschirr
nicht vollständig entfernt. Eine Überdosierung bringt hingegen kein
besseres Reinigungsergebnis und ist also nur Verschwendung.
• Im Handel sind flüssige und pulverförmige Reinigungsmittel erhältlich,
die Unterschiede in der chemischen Zusammensetzung und ggf.
Phosphate aufweisen; sind sie dagegen phosphatfrei, enthalten sie in
der Regel natürliche Enzyme.
- Die Reiniger mit Phosphaten entfalten vornehmlich bei Temperaturen
über 60°C ihre Wirkung gegen Fette und Stärke.
- Die Reiniger mit Enzymen entfalten ihre Reinigungswirkung hingegen
auch bei niedrigen Temperaturen (von 40 bis 55°C) und sind
außerdem leichter biologisch abbaubar. Mit diesem Typ von
Reinigungsmitteln kann man schon bei niedrigen Temperaturen die
gleichen Reinigungsergebnisse erzielen, die man andernfalls nur mit
Programmen von 65°C erreicht.
Aus Gründen des Umweltschutzes empfehlen wird daher die
Verwendung von Reinigungsmitteln ohne Phosphate und Chlor.
Page 27
Anleitung für den Benutzer
•
Produkte "3/1"
Um Geschirrspülmittel mit integriertem Klarspüler und Salz
verwenden zu können, müssen Sie auf der Seite "Beschreibung
der Bedieneinrichtungen" kontrollieren, ob Ihr Geschirrspüler über
die "Taste Option 3/1" verfügt.
Andernfalls empfehlen wir die Verwendung herkömmlicher Produkte
(Spülmittel, Salz und Klarspüler), da die Produkte "3/1" bei den
herkömmlichen Spülprogrammen Probleme verursachen können
wie weißer Belag im Gerät, schlecht getrocknetes Geschirr oder
Rückstände auf dem Geschirr.
Füllt man Reiniger - auch Flüssigreiniger - in den Klarspülerbehälter,
nimmt der Geschirrspüler Schaden.
3.3 Sicherheitshinweise und allgemeine Ratschläge
Bevor man den Geschirrspüler zum ersten Mal benutzt, sollte man die
nachstehenden Empfehlungen in Hinblick auf die Art des zu spülenden
Geschirrs und dessen Anordnung lesen.
Im Allgemeinen gibt es keine Einschränkungen bezüglich des Spülens
von Haushaltsgeschirrs, doch in einigen Fällen sollten seine
Eigenschaften berücksichtigt werden.
Bevor man das Geschirr in den Körben anordnet, muss man:
• grobe Speisereste (z.B. Knochen, Gräten) entfernen, die nicht nur
den Filter verstopfen, sondern auch die Umwälzpumpe beschädigen
können;
• Töpfe und Pfannen mit eingebrannten Speiseresten einweichen,
damit sich die Speisereste leichter lösen; sie dann im UNTERKORB
anordnen.
Die Verwendung der Option "Spülen mit halber Beladung" (falls
vorgesehen) zum Spülen von kleinen Geschirrmengen gestattet es,
Wasser und Strom zu sparen.
In diesem Fall dürfen Sie nur den zum Spülen mit halber Beladung
gewählten Korb beladen. Den anderen Korb müssen Sie hingegen
leer lassen.
Das Vorspülen des Geschirrs unter fließendem Wasser vor dem
Einordnen in die Geschirrkörbe ist eine unnötige Wasserverschwendung.
Die richtige Anordnung des Geschirrs gewährleistet gute
Reinigungsergebnisse.
Page 28
Anleitung für den Benutzer
ACHTUNG !
• Sicherstellen, dass das Geschirr stabil eingeordnet ist, nicht kippen
kann und nicht die Bewegung der Sprüharme während des Betriebs
behindert.
• Keine zu kleinen Gegenstände in die Geschirrkörbe geben; sie
könnten herabfallen und die Sprüharme oder die Umwälzpumpe
blockieren.
• Gefäße wie Tassen, Schüsseln, Gläser und Töpfe müssen stets mit
der Öffnung nach unten eingeordnet werden, damit das Wasser
ablaufen kann. Darauf achten, dass Mulden schräg angeordnet sind.
• Geschirr nicht ineinander legen oder so anordnen, dass es sich
gegenseitig abdeckt.
• Gläser nicht zu nah nebeneinander anordnen, um Glasschäden und
Berührungsflecken zu vermeiden.
VERGEWISSERN Sie sich, dass das Geschirr spülmaschinenfest ist.
Zum Spülen in Geschirrspülern nicht geeignetes Geschirr:
•
Holzbesteck und -geschirr: es kann durch die hohen Temperaturen
Schaden nehmen.
•
Handwerklich hergestellte Gegenstände: sie sind nur in seltenen
Fällen spülmaschinenfest. Sie können durch die relativ hohen
Temperaturen und die verwendeten Reinigungsmittel Schaden
nehmen.
•
Kunststoffgeschirr: Wärmebeständiges Kunststoffgeschirr muss im
Oberkorb gespült werden.
•
Geschirr und Gegenstände aus Kupfer, Zinn, Zink und Messing:
es besteht die Gefahr von Fleckenbildung.
•
Aluminiumgeschirr: Geschirr aus eloxiertem Aluminium kann sich
verfärben.
•
Silbergeschirr und -besteck: es besteht die Gefahr von
Fleckenbildung.
•
Glas und Kristallglas: im Allgemeinen kann Glas problemlos im
Geschirrspüler gereinigt werden. Es gibt jedoch einige Glas- und
Kristallarten, die nach wiederholtem Spülen matt werden und ihre
Transparenz verlieren. Es empfiehlt sich, für diese Materialien stets
das schonendste Programm aus der Programmtabelle auszuwählen.
•
Geschirr mit Dekor: handelsübliches Geschirr mit Dekor verträgt das
Spülen im Geschirrspüler im Allgemeinen sehr gut, auch wenn es
vorkommen kann, dass die Farben nach häufigem Spülen verblassen.
Bei Zweifeln hinsichtlich der Widerstandsfähigkeit der Farben empfiehlt
es sich, rund einen Monat lang nur wenige Stücke zu spülen.
Page 29
Anleitung für den Benutzer
3.4 Gebrauch der Geschirrkörbe
Der Geschirrspüler hat ein Fassungsvermögen von
einschließlich des Serviergeschirrs.

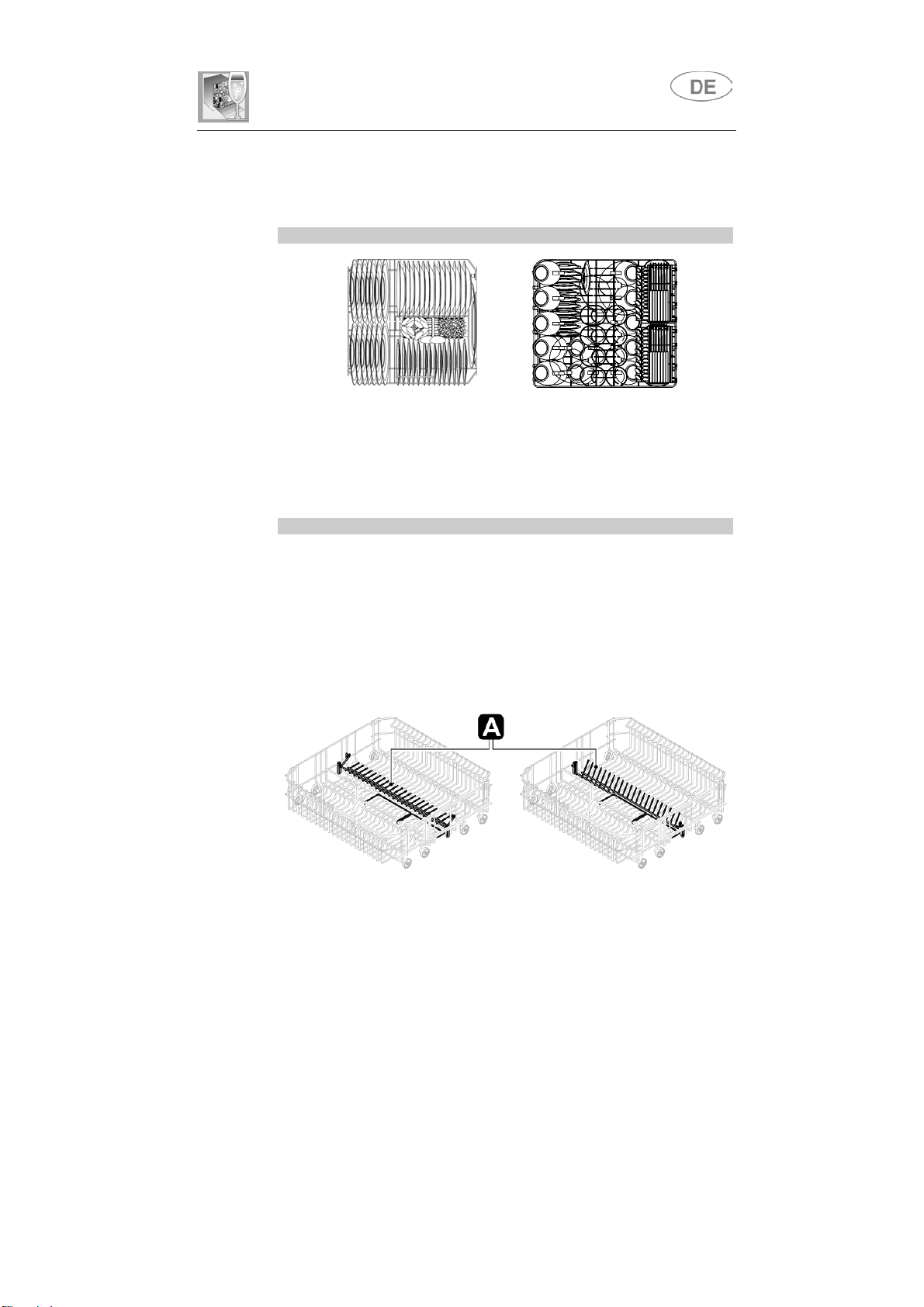

NORMBELADUNGEN NACH EN 50242 FÜR PRÜFSTELLEN
UNTERKORB OBERKORB
Prüfbedingungen Zyklus EN 50242:
Unterkorb:
sein.
Oberkorb: links
UNTERKORB
Der Unterkorb ist aufgrund der besonders intensiven Reinigungswirkung
des unteren Sprüharms für das "schwierigste" und am stärksten
verschmutzte Geschirr geeignet. Alle Ladekombinationen und -varianten
sind möglich, sofern man darauf achtet, das Geschirr, die Töpfe und
Pfannen so anzuordnen, dass die verschmutzten Oberflächen zu den
von unten kommenden Wasserstrahlen gerichtet sind.
Das Gitter "A" (Abschnitt "Unterkorb")
unter den Tassen befinden sich
14 Maßgedecken
darf nicht
zwei Unterteller.
angehoben
hinteren
Im
Teller
anheben, bis er einrastet.
Bereich des Korbs befindet sich ein Tellerhalter für
(A)
. Wenn Sie ihn verwenden möchten, müssen Sie ihn nur
große
Page 30
Anleitung für den Benutzer

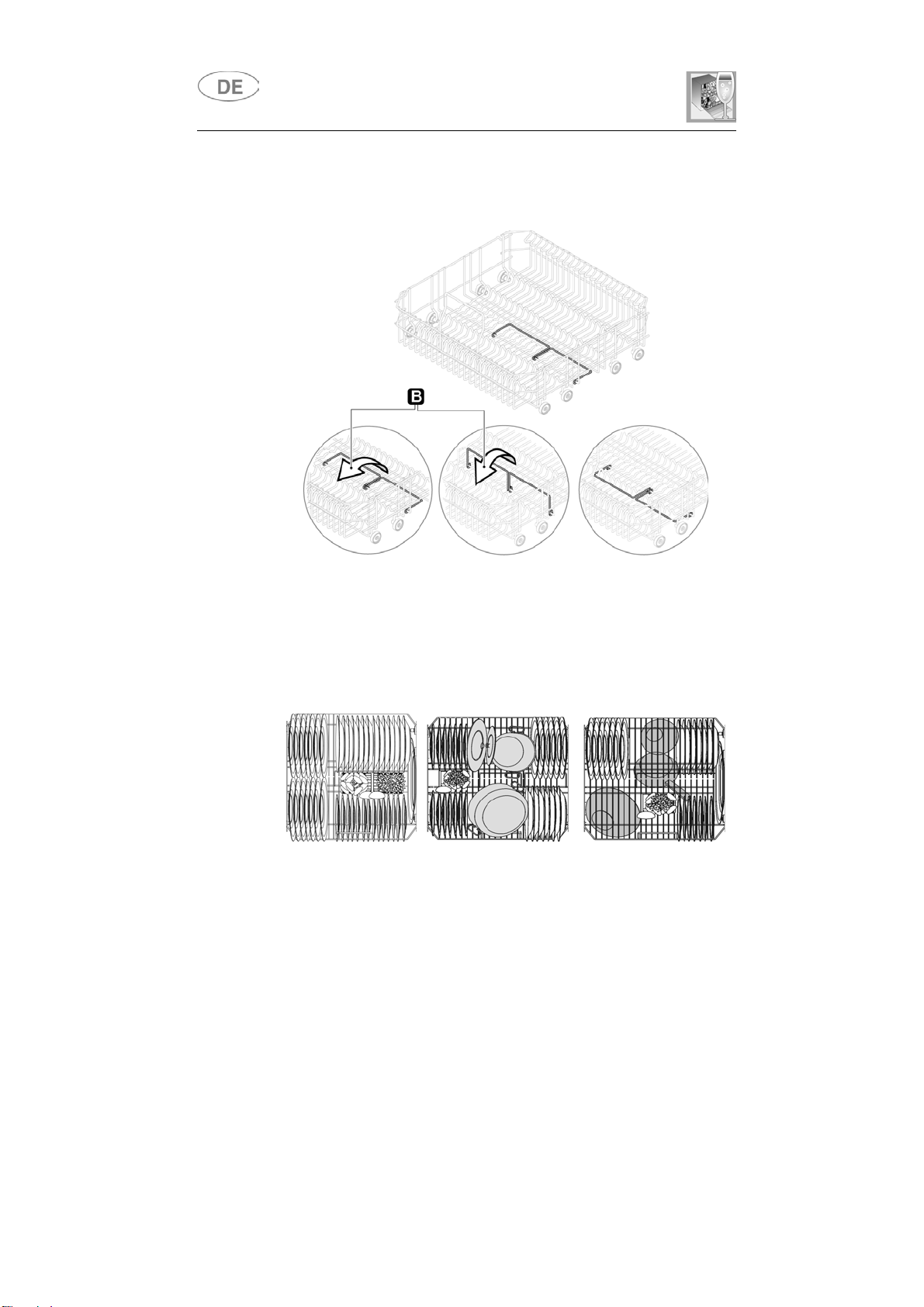

vorderen
Im
Tellerhalter für
Geschirrspülers hin "gedreht" werden, damit man sie verwenden kann.
Bereich befinden sich ein oder zwei (je nach Modell)
kleine
Teller
(B)
. Sie müssen zur Vorderseite des
BELADEN DES UNTERKORBS
Flache Teller, tiefe Teller, Dessertteller und Servierteller senkrecht
einordnen. Töpfe, Pfannen und deren Deckel müssen mit der Öffnung
nach unten eingeordnet werden. Ordnen Sie Suppen- und Dessertteller
so ein, dass zwischen zwei Tellern stets ein Freiraum bleibt.
Beladebeispiel:
½ BELADUNG
(nur bei einigen Modellen)
Page 31
Anleitung für den Benutzer

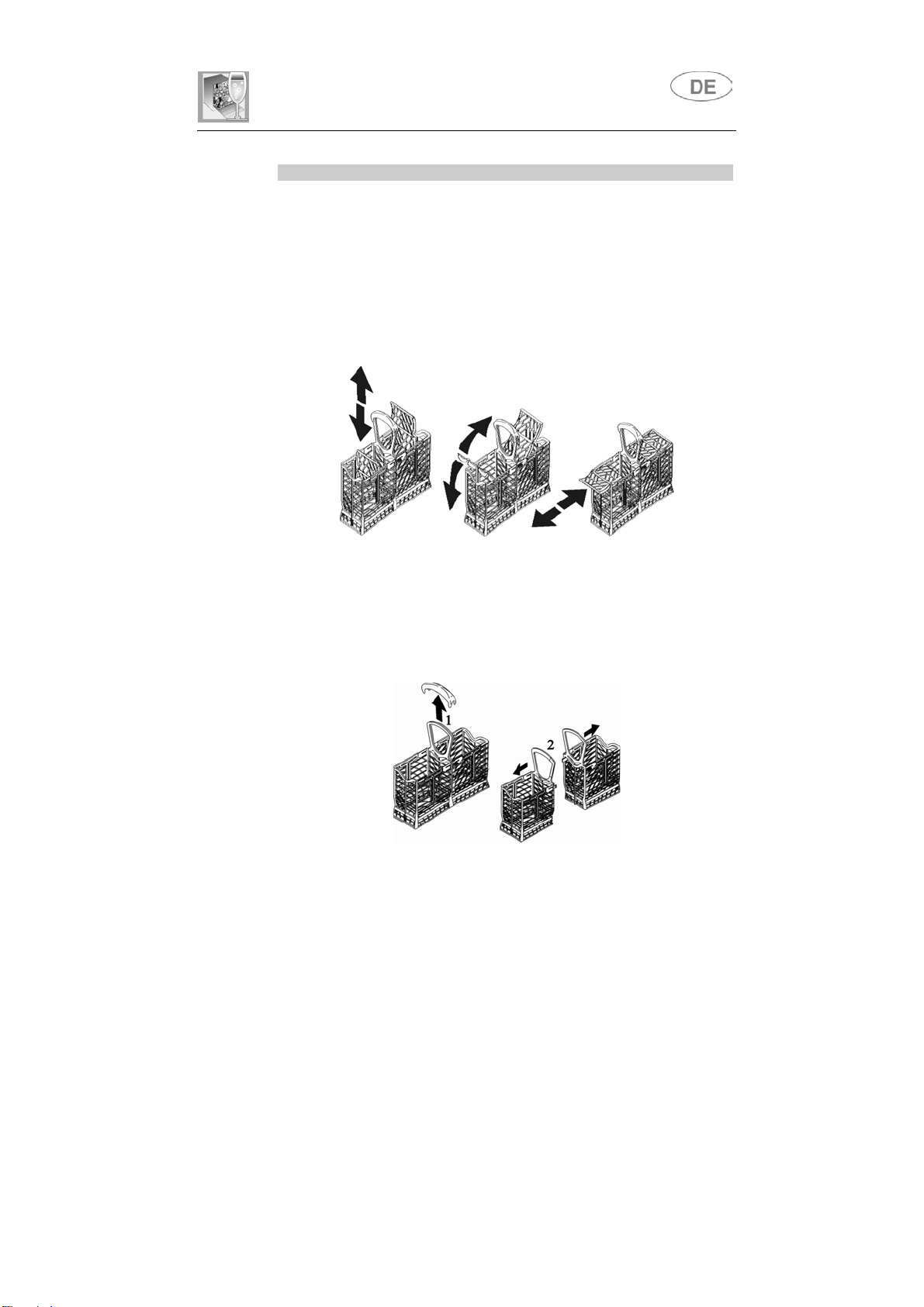

BESTECKKORB
Das Besteck muss
werden.
Langes Besteck
den oberen Sprüharm blockieren könnte, muss
werden. Hierbei darauf achten, dass die Spitzen der Messer nicht aus
dem Korb ragen.
Der Besteckkorb verfügt über ein
unabhängigen
Kombinationen zulassen, um den verfügbaren Platz optimal nutzen zu
können.
mit der spitzen Seite nach unten
eingeordnet
(Schöpfkellen, Holzkochlöffel, Küchenmesser), das
in den Oberkorb
exklusives System
verschiebbaren Klappelementen
mit voneinander
, die mehrere
gelegt
Vertikale
Einsätze
Bewegung für das Herausziehen
der Einsätze
Geöffneter
horizontaler
Einsatz
Geschlossener
horizontaler
Einsatz
Außerdem kann er in zwei Teile geteilt werden, was sich beim Spülen
halber Beladung
mit
als sehr nützlich erweist (bei den Modellen, die
über diese Funktion verfügen).
Page 32
Anleitung für den Benutzer

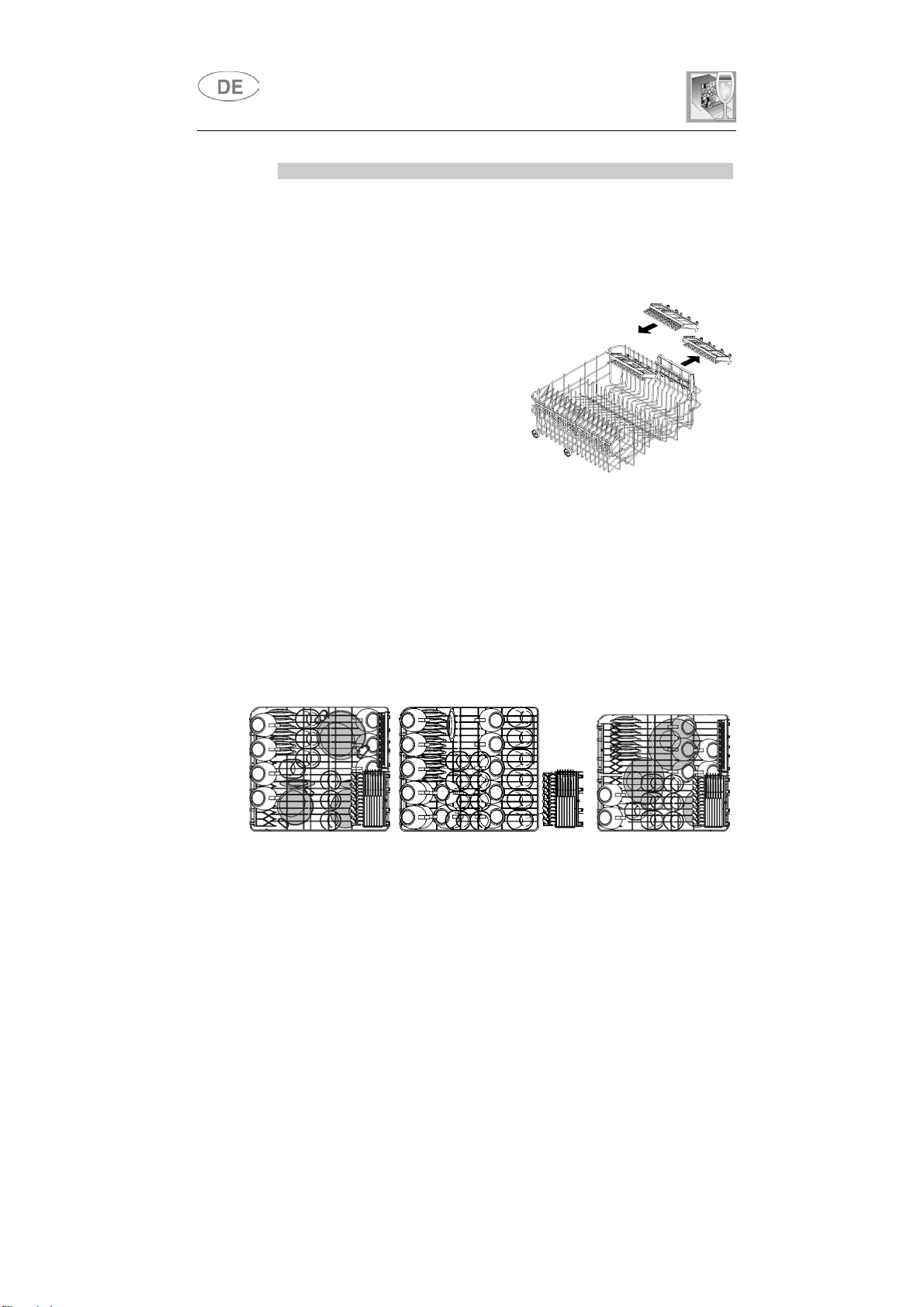

OBERKORB
In den Oberkorb sollte lediglich kleines und mittelgroßes Geschirr wie
beispielsweise Gläser, Unterteller, Kaffee- und Teetassen, flache
Schüsseln und leichte, hitzebeständige Kunststoffgegenstände geladen
werden. Wird der Oberkorb in der niedrigsten Position verwendet, kann
er auch mit gering verschmutzten größeren Tellern beladen werden.
Der Oberkorb hat (auf der linken
Seite) zwei Kunststoffroste, die
angehoben werden können, um
Platz für hohe Gläser (z.B.
Sektgläser) zu schaffen.
Auf der rechten Seite befinden sich
zwei Besteckhalter für Messer und
Kaffeelöffel; diese Halter können,
wenn sie nicht gebraucht werden,
aufgestellt und am Geschirrkorb
festgeklemmt werden.
Um den Platz für die Kaffeelöffel zu
verwenden, muss man den
zugehörigen Einsatz herausnehmen
(siehe die Abbildungen).
BELADEN DES OBERKORBS
Die Teller mit der Oberseite nach vorn einordnen; Tassen und Behälter
stets mit der Öffnung nach unten einordnen. Auf der linken Seite des
Korbs können Tassen und Gläser in zwei Ebenen eingeladen werden.
Die Mitte eignet sich für Teller und Unterteller, die senkrecht in die
Halterungen zu stellen sind.
Beladebeispiel:
½ BELADUNG
(nur bei einigen
Modellen)
Page 33
Anleitung für den Benutzer

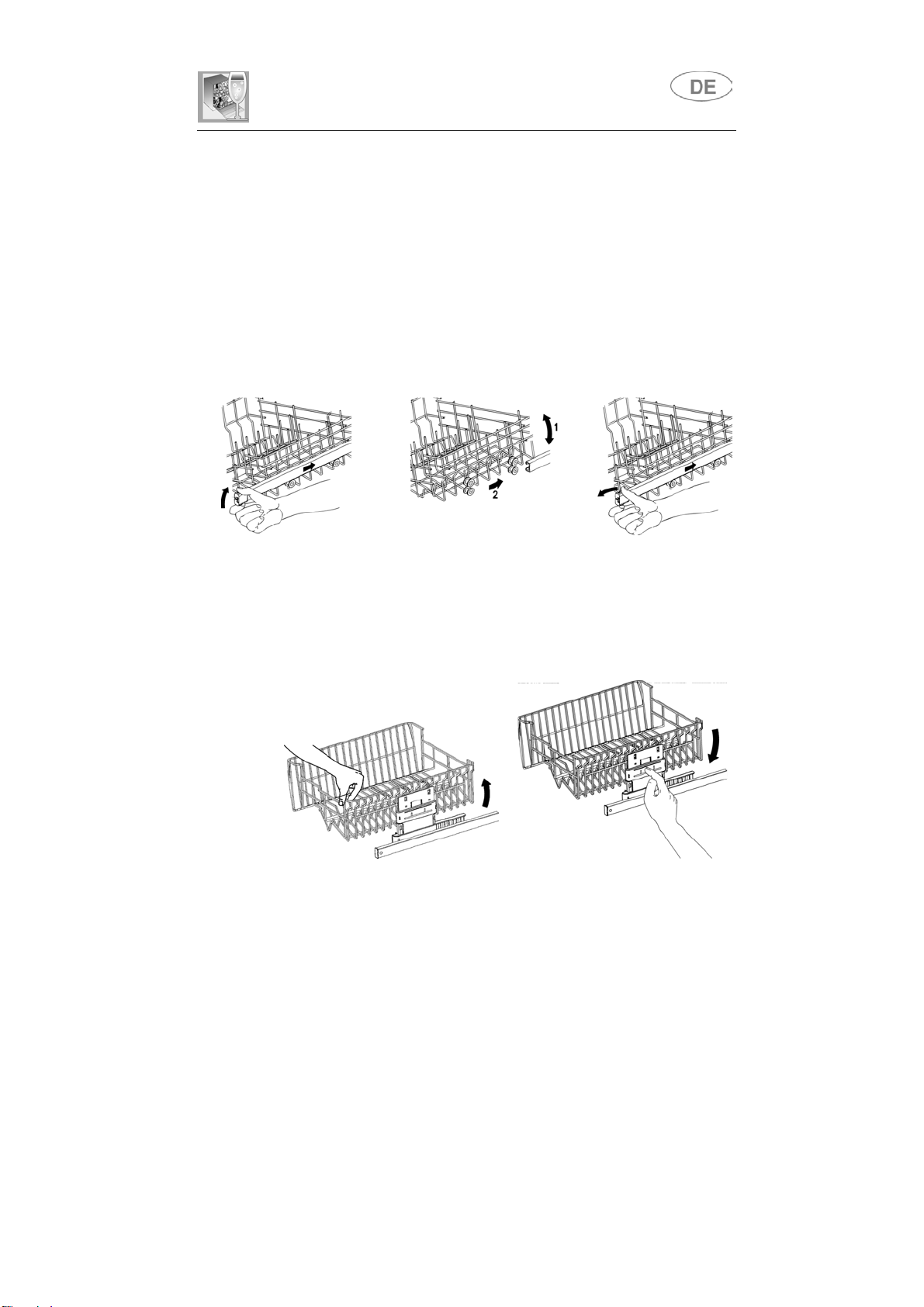

EINSTELLEN DES OBERKORBS
Version A:
der Höhe des Geschirrs im Unterkorb in
Positionen
•
ziehen Sie die rechte Korbführung heraus;
•
entnehmen Sie die Haltevorrichtung, indem Sie sie zunächst, wie in
•
schieben Sie die Führung, um die Rollen frei zu setzen;
•
setzen Sie in die Führung je nach der gewünschten Einstellung das
•
setzen Sie erneut die Haltevorrichtung in ihre ursprüngliche Position
Version B:
•
den Geschirrkorb bis an den Anschlag herausziehen und seine
•
Für die Rückkehr zur ursprünglichen Position, den Oberkorb erneut
Der Oberkorb kann je nach Bedarf und in Abhängigkeit von
zwei verschiedenen
verwendet werden. Hierzu wie folgt vorgehen:
der Abbildung dergestellt, aushängen;
obere oder untere Rollenpaar ein;
ein.
rechte Seite nach oben ziehen. Nun kann man größere Teller im
Unterkorb anordnen.
herausziehen und den Entriegelungshebel niederdrücken.
Page 34
Anleitung für den Benutzer

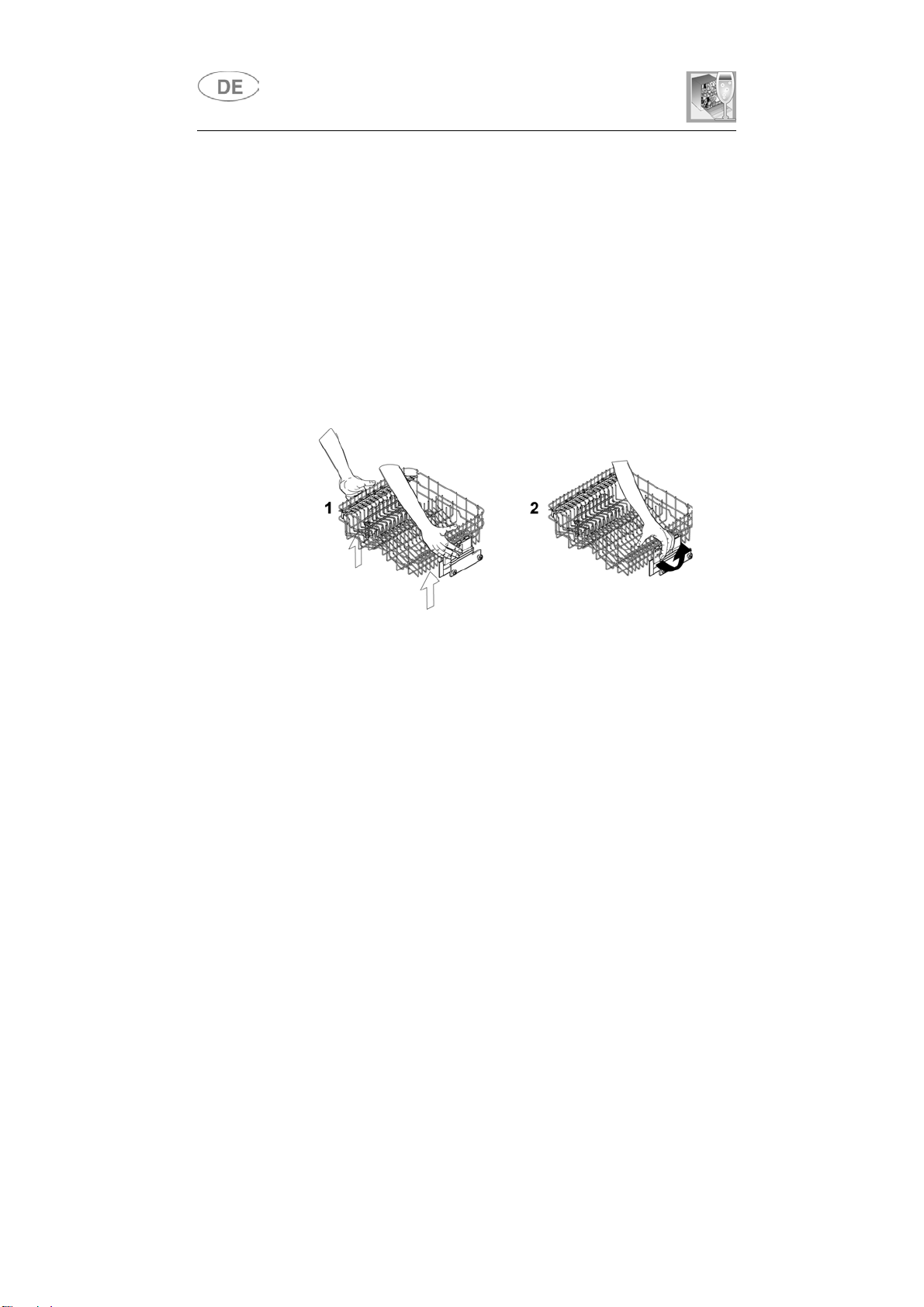

Version C:
verschiedene Höhenpositionen
Korbseiten müssen sich auf gleicher Höhne befinden.
Für eine höhere Positionierung den Geschirrkorb am oberen Rand
nehmen und nach oben ziehen
Einrastung einrückt (je nach gewünschter Höhe), während für eine
niedrigere Positionierung der Ausrückhebel zu ziehen ist
Die gewünschte Positionierung kann auch bei befülltem Geschirrkorb
ausgeführt werden; in diesem Fall empfiehlt es sich, den Korb beim
Absenken mit einer Hand zu halten, um ein Anschlagen des Geschirrs
zu vermeiden.
Der obere Geschirrkorb kann auf beiden Seiten auf
eingestellt werden. Die beiden
(1)
, bis er in die erste oder zweite
(2)
.
drei
Page 35
Anleitung für den Benutzer
4. Reinigung und Pflege
Vor jedem Eingriff muss das Gerät vom Stromnetz getrennt werden.
4.1 Sicherheitshinweise und allgemeine Ratschläge
Keinesfalls Reinigungsmittel verwenden, die Scheuermittel oder Säure
enthalten.
regelmäßigen Zeitabständen mit einem weichen Tuch, das etwas mit
Wasser oder einem handelsüblichen Reiniger für lackierte Oberflächen
befeuchtet ist, gereinigt werden. Die Dichtungen der Gerätetür müssen mit
einem feuchten Schwamm gereinigt werden. Regelmäßig (ein- oder zweimal
jährlich) sollte man mit einem weichen Tuch und Wasser den Spülraum und
die Dichtungen von dem Schmutz säubern, der sich abgelagert hat.
REINIGUNG DES FILTERSIEBS DES WASSERZULAUFS
Das Wasserzulaufsieb A am Hahnausgang muss regelmäßig gereinigt
werden. Zunächst den Hahn schließen. Dann das Ende des
Wasserzulaufschlauchs abschrauben, das Sieb A entnehmen und
vorsichtig unter fließendem Wasser spülen. Dann das Sieb A wieder
einsetzen und den Schlauch wieder sorgfältig verschrauben.
REINIGUNG DER SPRÜHARME
Die Sprüharme können mühelos herausgenommen werden, damit die
Düsen regelmäßig gereinigt und somit Verstopfungen verhindert werden
können. Die Sprüharme unter fließendem Wasser waschen und
sorgfältig wieder einsetzen.
keiner Weise behindert wird
•
Zum Herausnehmen des
•
Den
•
Den
Die Außenflächen und die Tür des Geschirrspülers müssen in
Sicherstellen, dass ihre Drehung in
.
oberen
Feststellring R ausschrauben.
unteren
herausnehmen zu können.
Orbital
um ihn herauszunchmen. Die Sprüharme unter fließendem Wasser
waschen und sorgfältig wieder einsetzen.
sicherstellen, dass sich die Sprüharme unbehindert drehen
können.
Sprüharm in der Mitte greifen und anheben, um ihn
-Sprüharm auf der längeren Seite greifen und anheben,
Andernfalls kontrollieren, ob sie richtig eingesetzt wurden.
Sprüharms muss man den
Nach dem Wiedereinbau
Page 36
Anleitung für den Benutzer

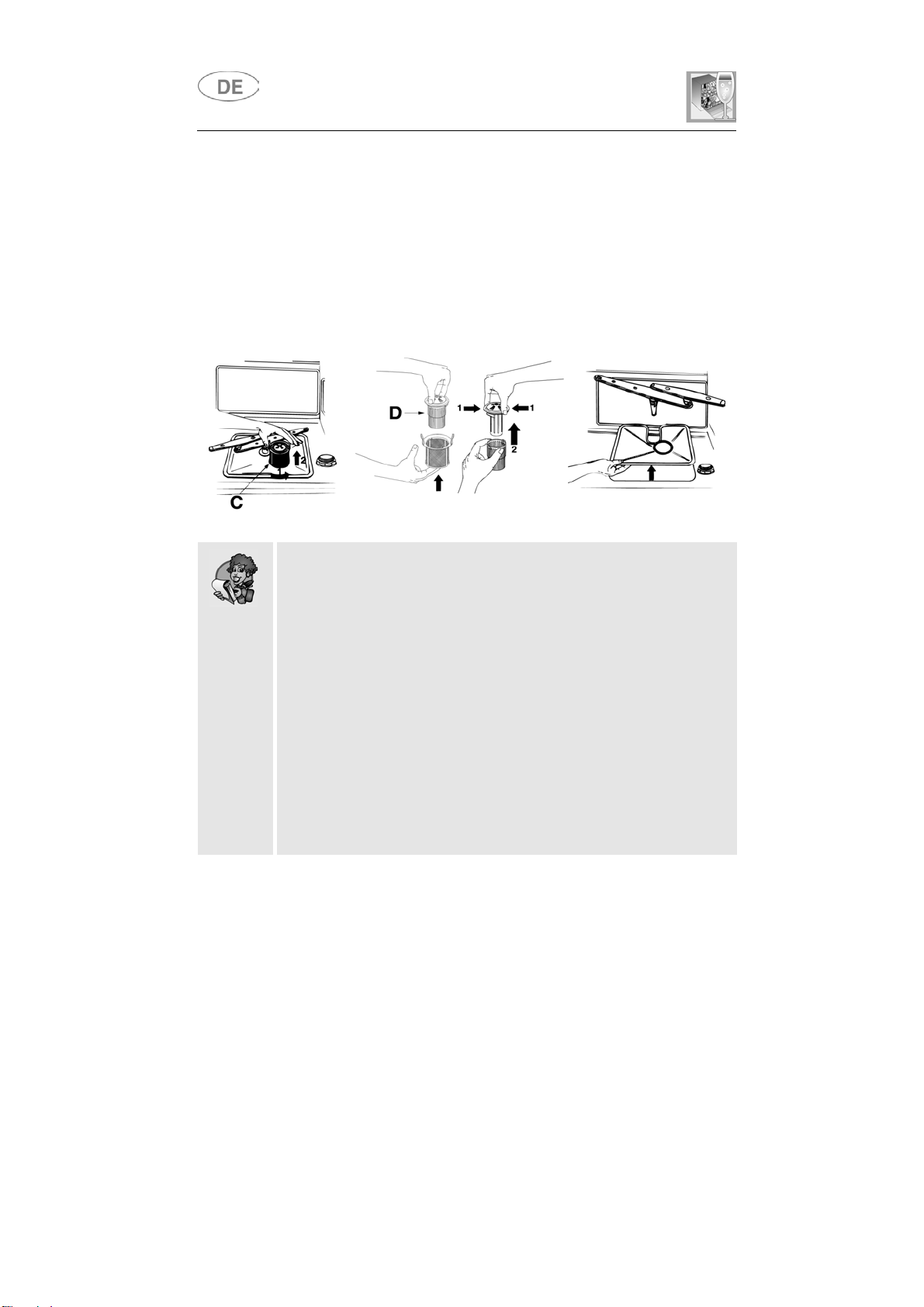

REINIGUNG DER FILTERGRUPPE
•
Der mittlere Filter C sollte regelmäßig kontrolliert und gegebenenfalls
gereinigt werden. Zum Herausnehmen muss man die Zungen greifen,
entgegen dem Uhrzeigersinn drehen und anheben.
•
Von unten gegen den mittleren Filter D drücken, um ihn aus dem
Mikrofilter zu lösen.
•
Die beiden Teile, aus denen der Kunststofffilter besteht, voneinander
trennen; hierzu an der von den Pfeilen angegebenen Stelle auf den
Filterkõrper drücken.
•
Den mittleren Filter zum Herausnehmen anheben.
HINWEISE UND RATSCHLÄGE FÜR DIE RICHTIGE PFLEGE:
• Die Filter müssen unter fließendem Wasser mit einer Bürste mit
harten Borsten gereinigt werden.
• Die Filter müssen unbedingt sorgfältig nach den oben stehenden
Anweisungen gereinigt werden: der Geschirrspüler funktioniert nicht,
wenn die Filter verstopft sind.
•
Die Filter wieder einsetzen, um Schäden an der Spülpumpe zu
vermeiden.
WENN DER GESCHIRRSPÜLER LÄNGERE ZEIT NICHT
VERWENDET WIRD:
• Zweimal hintereinander das Einweich-Programm ausführen lassen.
•
Den Netzstecker aus der Steckdose ziehen.
• Die Gerätetür etwas geöffnet lassen, damit sich keine
unangenehmen Gerüche im Spülraum bilden können.
•
Die Klarspüler-Dosiervorrichtung zum Nachspülen füllen.
•
Den Wasserhahn schließen.
Page 37
Anleitung für den Benutzer
VOR DER ERNEUTEN VERWENDUNG DES GESCHIRRSPÜLERS
NACH EINER LÄNGEREN NICHTVERWENDUNG:
• Sicherstellen, dass sich in der Wasserleitung weder Schlamm
noch Rost abgelagert haben; hierzu das Wasser aus dem
Zufuhrhahn einige Minuten lang fließen lassen.
•
Den Netzstecker wieder in die Steckdose stecken.
•
Den Wasserzulaufschlauch wieder anschließen und der
Wasserhahn wieder zu öffnen.
SO BEHEBEN SIE KLEINE STÖRUNGEN
In einigen Fällen kann man anhand der nachstehenden Hinweise bei
geringfügigen Störungen selbst Abhilfe schaffen:
Wenn das Programm nicht startet, sicherstellen, dass:
• der Geschirrspüler ans Stromnetz angeschlossen ist;
• kein Stromausfall vorliegt;
• der Wasserhahn geöffnet ist;
• die Gerätetür richtig geschlossen ist.
Wenn im Spülraum Wasser steht, sicherstellen, dass:
• der Ablaufschlauch nicht geknickt ist;
• der Siphon des Ablaufs nicht verstopft ist;
• die Filter des Geschirrspülers nicht verstopft sind.
Wenn das Geschirr nicht richtig gereinigt wird, sicherstellen, dass:
• die richtige Menge Reiniger eingefüllt wurde;
• sich Regeneriersalz im Salzbehälter befindet;
• das Geschirr richtig eingeordnet wurde;
• das gewählte Programm für die Art und den Verschmutzungsgrad
des Geschirrs geeignet ist;
• alle Filter sauber und richtig eingesetzt sind;
• die Wasseraustrittsöffnungen der Sprüharme nicht verstopft sind;
• die Drehung der Sprüharme nicht durch irgendeinen Gegenstand
behindert wird.
Page 38
Anleitung für den Benutzer
Wenn das Geschirr nicht richtig getrocknet wird oder matt bleibt,
sicherstellen, dass:
• sich Klarspüler im zugehörigen Behälter befindet;
• die Dosierung richtig eingestellt wurde;
• der verwendete Reiniger guter Qualität ist und nicht seine
Wirksamkeit verloren hat (z.B. weil er nicht richtig aufbewahrt oder die
Verpackung schon vor langer Zeit geöffnet wurde).
Wenn das Geschirr Streifen oder Flecken aufweist, sicherstellen,
dass:
• nicht eine zu große Dosiermenge beim Klarspüler eingestellt wurde.
Wenn der Spülraum Rostflecken aufweist:
• Der Behälter ist aus korrosionsfestem Edelstahl, weshalb die
Rostflecken auf Fremdrost zurückzuführen sind (Rostteilchen aus den
Wasserrohren, von Töpfen, Besteck usw.). Zum Entfernen der
Rostflecken ein handelsübliches Spezialprodukt verwenden.
• Sicherstellen, dass der Reiniger richtig dosiert wird. Einige
Reinigungsmittel können aggressiver sein als andere.
• Sicherstellen, dass der Deckel des Salzbehälters richtig geschlossen
und dass der Enthärter richtig eingestellt ist.
Wenn auch nach Befolgung der oben stehenden Anweisungen die
Störung nicht behoben werden konnte, wenden Sie sich bitte an das
nächste autorisierte Kundendienstzentrum.
ACHTUNG: Eingriffe am Gerät durch nicht autorisiertes Personal
sind von der Garantie ausgeschlossen und gehen zu Lasten des
Kunden.
TECHNISCHE DATEN
Breite
Tiefe, gemessen ab der
Außenkante des Bedienfelds
Höhe (je nach Modell)
Fassungsvermögen
Zulaufwasserdruck
Elektrische Daten
597÷ 599 mm
Freistehende Geräte: 600 mm
Integrierbare Geräte: 590 mm - Voll integrierbare Geräte: 570 mm
Freistehende Geräte: von 850 mm bis 870 mm
von 890 mm bis 910 mm
Integrierbare und Voll integrierbare Geräte: von 820 mm bis 870 mm
von 860 mm bis 910 mm
14 Maßgedecke
min. 0,05 - max. 0,9 MPa (Min. 0.5 – Max. 9 bar)
Siehe Typenschild
Page 39
598 598
Allinearealbordosuperioredelpannelloporta.
Alignwiththetopedgeofthedoorpanel.
Aligneraubordsupérieurdupanneaudelaporte.
MitderOberkantederDekorplattefluchten.
Zethemopéénlijnmetdebovensterandvanhet
durpaneel.
Alinearrespectodelbordesuperiordelpanelpuerta.
Alinhecomabordasuperiordopaineldaporta.
Sx
Posizionamentoagganciportapermodelliconvisualizzazioneprogrammi“aled”.
Locationofdoorhooksformodelswith“LED”programdisplay.
Positionnementdescrochetssurlaportepourlesmodèlesavecaffichagedes
programmes“àled”.
AnordnungderTüraufhängungenbeiModellenmitLED-Programmanzeige.
Plaatsingvandedeurhakenvoordemodellenmet“led”programmaweergave.
Posicionamientodelosenganchespuertaparamodelosconvisualizacióndelosprogramas“medianteled”.
LocalizaçãodosenganchosparaportanosmodeloscomvisualizaçãoatravésdeLEDS.
Dx
NOTA:N.B.:REMARQUE:
ANMERKUNG:
NOTA:
Solamentealcunimodellisonodotatidiunodeidispositivisottoillustrati.Onlysomemodelsareequippedwithone ofthetwodevicesillustratedbelow.seulquelquesmodèlessontmunisdel’undedeuxdispositifsillustrésci-dessus.
NureinigeModelleverfügenübereinederbeidenuntendargestelltenEinrichtungen.NOTABENE:NOTA:
uitsluitendbepaaldemodellenzijnuitgerustmetéénvandetweeonderstaandafgebeeldeinrichtingenSóloalgunos modelosestánequipadosconunodelosdosdispositivosqueseilustranacontinuación.
Sóalgunsmodelosestãoequipadoscomoudosdoisdispositivosilustradosabaixo
Dx
1/2”
3/4”
SW32
Localizaçãodosenganchosparaportanosmodeloscomdisplay.
Posicionamientodelosenganchespuertaparamodelosconindicador.
Plaatsingvandedeurhakenvoordemodellenmetdisplay.
3/4”
MIN
40cm
Cuø10
Sx
AnordnungderTüraufhängungenbeiModellenmitDisplay.
Positionnementdescrochetssurlaportepourlesmodèlesavecafficheur.
Locationofdoorhooksformodelswithdisplay.
Posizionamentoagganciportapermodelliconcondisplay.
Alinhecomabordasuperiordopaineldaporta.
Alinearrespectodelbordesuperiordelpanelpuerta.
durpaneel.
Zethemopéénlijnmetdebovensterandvanhet
MitderOberkantederDekorplattefluchten.
Aligneraubordsupérieurdupanneaudelaporte.
Alignwiththetopedgeofthedoorpanel.
Allinearealbordosuperioredelpannelloporta.
598 598
Page 40

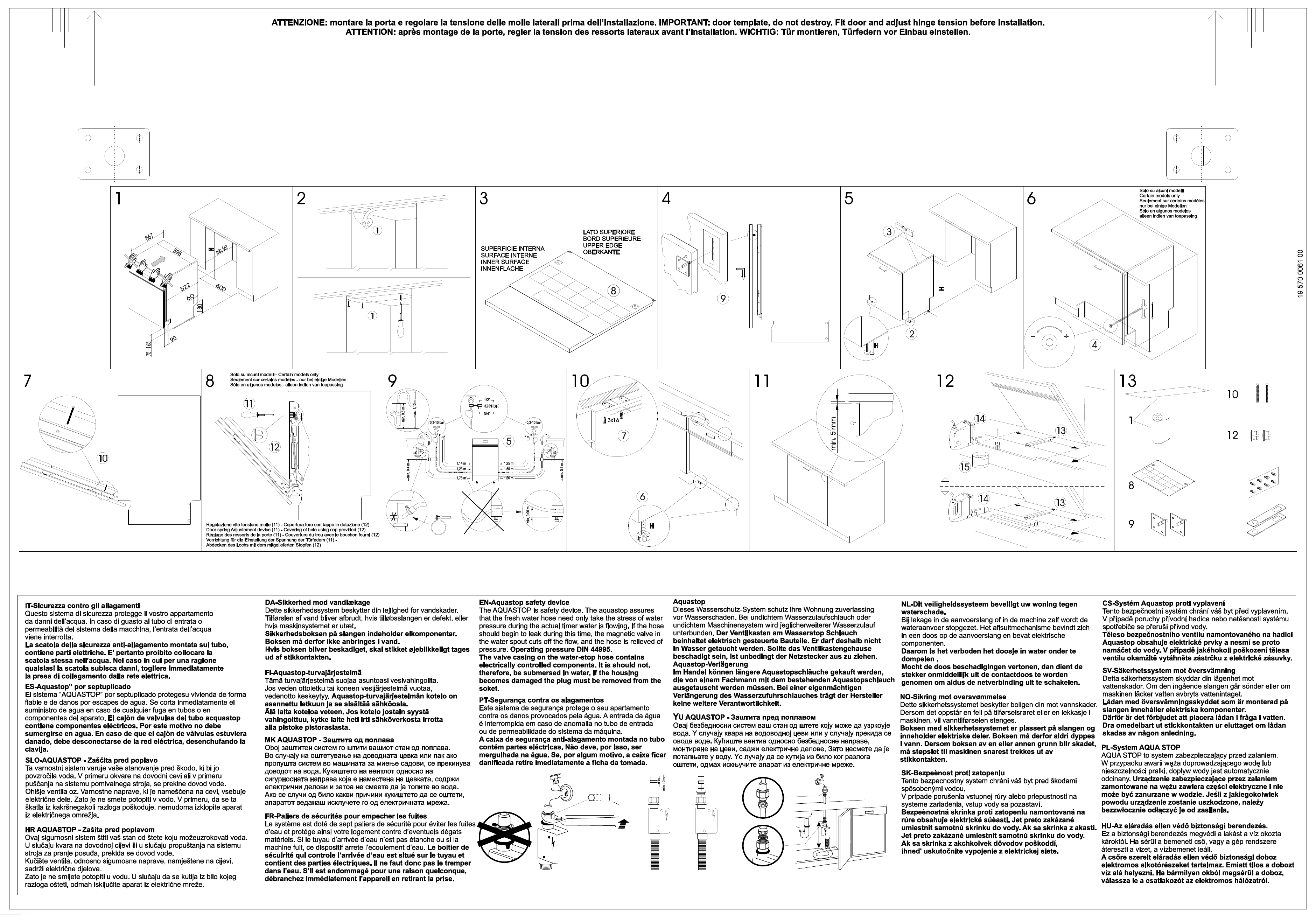

Allinearealbordosuperioredelpannelloporta.
Alignwiththetopedgeofthedoorpanel.
598 598
Aligneraubordsupérieurdupanneaudelaporte.
MitderOberkantederDekorplattefluchten.
Alinharcomorebordosuperiordopaineldaporta.
Vyrovnejteshornímokrajemdverníhopanelu.
Azajtópanelfelsoszélévelhozzukegyvonalba.
Wyrównacdogórnejkrawedzipaneludrzwiowego.
ATTENZIONE: Quota:secondoimodelli820÷870oppure860÷910.Dependingonthemodel,distancemaybe820÷870or860÷910.Cote:selonlesmodèles820÷870ou860÷910.
ACHTUNG:"H"LETOP:"H"ATENCIÓN:"H"
ATENÇÃO:"H"BEMÆRK:UPOZORNENÍ:Rozmer„H“podlemodelu820-870nebo80-0.
HUOMIOOPGELETADVARSEL:
Maß:gemäßdenModellen820÷870oder860÷910.Hoogte:voordemodellen820÷870of860÷910.Cota:segúnlosmodelos820÷870obien860÷910.
Cota:dependendodosmodelos820-870ou860-910.691Afhængigtafmodellenermålet”H”820÷870eller860÷910.
:Mitta”H”onmallistariippuen820-870tai80-0.:Geef"H"aanvolgensdemodellen820÷870of80÷0.Avhengigavmodellkanavstanden"H"være820-870eller80-0.
UWAGAPOZOR:OBSERVERA!
"H"CAUTION:"H"ATTENTION:“H”
691691691
-6-91691691
Kvóta“H”podlamodelov820-870alebo80-0.Beroendepåmodellkanmåttet”H”vara820-870eller80-0.:Wzaleznosciodmodelu,wartosc„H”mozewynosic820870lub800.
Zethemopéénlijnmetdebovensterandvanhet
durpaneel.
Alinearrespectodelbordesuperiordelpanelpuerta.
Alinhecomabordasuperiordopaineldaporta.
Skalflugtemedoverkantenaflågepanelet.
Asetaovipaneelinyläreunankohdalle.
Settdenøvrekantenifluktmeddørpanelet.
Placerailinjemeddörrpanelensöverkant
Pripojitnavrchnýokrajdverovéhopanelu
Sx
Dx
NOTA:N.B.:REMARQUE:
ANMERKUNG:
NOTA:
Solamentealcunimodellisonodotatidiunodeidispositivisottoillustrati.Onlysomemodelsareequippedwithone ofthetwodevicesillustratedbelow.seulquelquesmodèlessontmunisdel’undedeuxdispositifsillustrésci-dessus.
NureinigeModelleverfügenübereinederbeidenuntendargestelltenEinrichtungen.NOTABENE:NOTA:
uitsluitendbepaaldemodellenzijnuitgerustmetéénvandetweeonderstaandafgebeeldeinrichtingenSóloalgunos modelosestánequipadosconunodelosdosdispositivosqueseilustranacontinuación.
Sóalgunsmodelosestãoequipadoscomoudosdoisdispositivosilustradosabaixo
SW32
3/4”
1/2”
3/4”
MIN
40cm
Cuø10
Loading...
