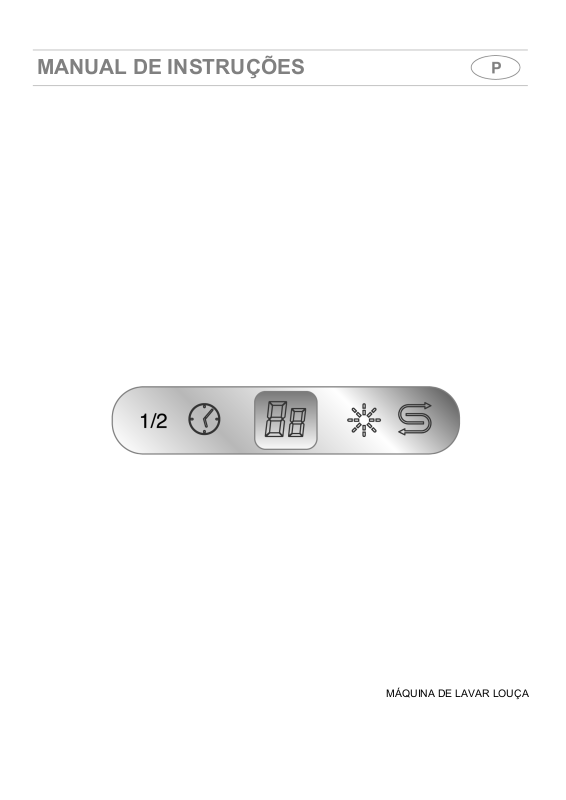

MANUAL DE INSTRUÇÕES
MÁQUINA DE LAVAR LOUÇA
Sumário
1. Advertências para a segurança e o uso ____________________ 136
2. Instalação e execução _________________________________ 138
2.1 Ligação à rede hídrica______________________________________________________ 138
2.2 Ligação eléctrica __________________________________________________________ 139
3. Descrição dos comandos _______________________________ 140
3.1 O painel frontal____________________________________________________________ 140
3.2 O display de informações ___________________________________________________ 140
3.3 Programas de lavagem _____________________________________________________ 141
4. Instruções para o uso __________________________________ 143
4.1 Uso do produto para abrandar a água _________________________________________ 143
4.2 Uso do distribuidor do abrilhantador e detergente ________________________________ 145
4.3 Advertências e conselhos gerais______________________________________________ 147
4.4 Uso dos cestos____________________________________________________________ 148
5. Limpeza e manutenção ________________________________ 151
5.1 Advertências e conselhos gerais______________________________________________ 151
6. Soluções para as anomalias de funcionamento ______________ 154
Agradecemos por terem escolhido este nosso produto.
Aconselhamos ler cuidadosamente todas as instruções contidas neste manual para conhecer as
condições mais idóneas a fim de realizar uma utilização correcta e segura da sua máquina de lavar
louça.
Cada um dos parágrafos são apresentados de modo que se possa realizar passo a passo todas as
funcionalidades do aparelho, os testes podem ser compreendidos facilmente e possuem imagens
detalhadas.
São dados conselhos úteis para utilizar os cestos, os braços borrifadores, os recipientes, filtros,
programas de lavagem e a configuração certa dos comandos.
Os conselhos para a limpeza que são indicados aqui permitirão manter inalteradas durante o tempo
as performances da sua máquina de lavar louça.
Este manual, fácil de ser consultado, satisfará a todas as perguntas que poderão surgir em relação
à utilização da sua máquina de lavar louça.
INSTRUÇÕES PARA O INSTALADOR: são destinadas ao
instalação, o início de funcionamento e a verificação do aparelho.
INSTRUÇÕES PARA O UTILIZADOR: indicam os conselhos para o uso, a descrição dos comandos
e as operações de limpeza certas e a manutenção do aparelho.
técnico qualificado
que deve executar a
135
Advertências
1. Advertências para a segurança e o uso
ESTE MANUAL CONSTITUI PARTE INTEGRANTE DO APARELHO: É PRECISO CONSERVÁ-LO SEMPRE PERFEITO
JUNTAMENTE COM O APARELHO. ANTES DA UTILIZAÇÃO ACONSELHAMOS QUE FAÇAM UMA LEITURA ATENTA
DE TODAS AS INDICAÇÕES CONTIDAS NESTE MANUAL. A INSTALAÇÃO DEVERÁ SER EXECUTADA POR
PESSOAS QUALIFICADAS E A RESPEITAR ÀS NORMAS VIGENTES. ESTE APARELHO FOI PREVISTO PARA UM
EMPREGO DE TIPO DOMÉSTICO, E ESTÁ CONFORME ÀS
ACTUALMENTE EM VIGOR, COMPREENDIDA A PREVENÇÃO E A ELIMINAÇÃO DOS DISTÚRBIOS
92/31)
ESTÁTICOS NA ATMOSFERA. O APARELHO FOI CONSTRUÍDO PARA REALIZAR AS SEGUINTES FUNÇÕES:
LAVAGEM E SECAGEM DE LOIÇA
O FABRICANTE EXIME-SE DE QUALQUER RESPONSABILIDADE SE FOREM REALIZADAS UTILIZAÇÕES
DIFERENTES DAQUELAS INDICADAS.
A PLACA DE IDENTIFICAÇÃO, COM OS DADOS TÉCNICOS, O NÚMERO DE MATRÍCULA E A MARCAÇÃO É
POSICIONADA VISIVELMENTE NA BORDA INTERNA DA PORTA.
DEVE SER RETIRADA.
NÃO DEIXAR RESÍDUOS DA EMBALAGEM SOLTOS NO AMBIENTE DOMÉSTICO. SEPARAR OS VÁRIOS MATERIAIS
DE DESCARTE PROVENIENTES DA EMBALAGEM E ENTREGÁ-LOS AO CENTRO MAIS PERTO DE RECOLHA
DIFERENC IADA.
, QUALQUER OUTRO USO DEVE SER CONSIDERADO IMPRÓPRIO.
DIRECTRIZES 72/23 CEE, 897336 (COMPREENDIDA
A PLACA NA BEIRA INTERNA DA PORTA NUNCA
É OBRIGATÓRIO A CONEXÃO À TERRA SEGUNDO ÀS MODALIDADES PREVISTAS PELAS NORMAS DE
SEGURANÇA DA INSTALAÇÃO ELÉCTRICA.
O FABRICANTE EXIME-SE DE QUALQUER RESPONSABILIDADE DEVIDO A EVENTUAIS DANOS A PESSOAS OU A
COISAS DERIVANTES DA FALTA DE CONEXÃO OU POR CONEXÃO DEFEITUOSA DA LINHA DE TERRA.
SE O APARELHO NÃO FOR LIGADO POR MEIO DE UMA FICHA, É NECESSÁRIO PROVIDENCIAR UM DISPOSITIVO
DE SEPARAÇÃO MULTIPOLAR COM UMA ABERTURA PARA CONTACTO DE PELO MENOS 3MM.
A FICHA A SER CONECTADA AO CABO DE ALIMENTAÇÃO E A TOMADA RELATIVA DEVERÃO SER DO MESMO
TIPO E ESTAR EM CONFORMIDADE COM AS NORMAS EM VIGOR, VERIFICAR SE OS VALORES DE TENSÃO E
FREQUÊNCIA DE REDE CORRESPONDEM ÀQUELES CITADOS NA PLACA DE IDENTIFICAÇÃO, EVITAR O USO DE
ADAPTADORES OU DE DERIVAÇÕES.
NÃO RETIRAR NUNCA A FICHA PUXANDO PELO CABO DE ALIMENTAÇÃO
•
DEPOIS DA INSTALAÇÃO A FICHA DEVE FICAR ACESSÍVEL.
•
NO CASO DE DANIFICAÇÃO DO CABO DE ALIMENTAÇÃO, É PRECISO FAZÊ-LO SUBSTITUIR POR UM
TÉCNICO QUALIFICADO.
SE O APARELHO FOR INSTALADO EM PAVIMENTOS RECOBERTOS, É PRECISO PRESTAR ATENÇÃO PARA QUE
AS ABERTURAS NA PARTE INFERIOR NÃO FIQUEM OBSTRUÍDAS.
.
136
DEPOIS DE CADA UMA DAS UTILIZAÇÕES, DESLIGAR A MÁQUINA DE LAVAR LOUÇA PARA EVITAR DISPERSÃO
DE ENERGIA ELÉCTRICA.
O APARELHO DESCARTADO DEVE SER DESTRUÍDO. CORTAR O CABO DE ALIMENTAÇÃO DEPOIS DE TER
RETIRADO A FICHA DA TOMADA DE CORRENTE. FAZER COM QUE FIQUEM INÓCUAS TODAS AS PARTES QUE
POSSAM CONSTITUIR PERIGO PARA OS MIÚDOS (FECHADURAS, PORTAS, ETC.). O APARELHO DEVERÁ DEPOIS
SER ENTREGUE A UM CENTRO DE RECOLHA DIFERENCIADA.
EM CASO DE FUNCIONAMENTO ANÓMALO RETIRAR A MÁQUINA DE LAVAR LOUÇA DA REDE ELÉCTRICA E
FECHAR A TORNEIRA DA ÁGUA. ENTÃO, CONTACTAR UM TÉCNICO QUALIFICADO.
Advertências
NÃO UTILIZAR APARELHOS QUE FORAM DANIFICADOS PELO TRANSPORTE! EM CASO DE DÚVIDAS CONSULTAR
O PRÓPRIO REVENDEDOR.
O APARELHO DEVE SER INSTALADO COM BASE NAS INSTRUÇÕES FORNECIDAS PELO FABRICANTE OU POR
PESSOAS QUALIFICADAS.
O APARELHO DEVE SER USADO EXCLUSIVAMENTE POR PARTE PESSOAS ADULTAS
MIÚDOS DE APROXIMAREM-SE DELA OU DE JOGAR COM O MESMO. MANTER OS MIÚDOS LONGE DOS
DETERGENTES E DA PORTA DE LAVAGEM ABERTA. OS MATERIAIS DE EMBALAGEM (SAQUINHOS DE PLÁSTICO,
POLIESTIRENO, PERFILADOS METÁLICOS, ETC.) NÃO DEVEM SER DEIXADOS À MERCÊ DOS MIÚDOS.
MANTER OS MIÚDOS LONGE DA MÁQUINA DE LAVAR LOUÇA ABERTA, NO APARELHO PODERIAM EXISTIR
RESÍDUOS DE DETERGENTE QUE PODEM PROVOCAR DANOS IRREPARÁVEIS AOS OLHOS, À BOCA E À
GARGANTA, PROVOCANDO TAMBÉM A MORTE POR SUFOCAÇÃO.
NÃO INTRODUZIR SOLVENTES COMO ÁLCOOL OU TEREBINTINA QUE PODERIAM PROVOCAR A EXPLOSÃO.
NÃO INTRODUZIR SUJA DE CINZAS, CERA OU VERNIZ.
APOIAR-SE OU SENTAR-SE NA PORTA ABERTA DA MÁQUINA DE LAVAR LOUÇA PODE FAZER COM QUE ELA
VIRE, COM O CONSEQUENTE PERIGO PARA AS PESSOAS.
EVITAR ABSOLUTAMENTE TOCAR A RESISTÊNCIA LOGO ASSIM QUE UM PROGRAMA DE LAVAGEM TIVER
ACABADO.
DURANTE A UTILIZAÇÃO DA MÁQUINA DE LAVAR LOUÇA, PODE ACONTECER UM LEVE ESCURECIMENTO DA
RESISTÊNCIA, MESMO NUMA ÁREA DELIMITADA. ESTE FACTO DEVE SER CONSIDERADO NORMAL PORQUE
ESTÁ RELACIONADO COM O PRÓPRIO FUNCIONAMENTO DA MÁQUINA E NÃO PREJUDICA AS
CARACTERÍSTICAS DE FUNCIONALIDADE DO APARELHO.
. NÃO PERMITIR AOS
NÃO BEBER A ÁGUA RESÍDUA EVENTUALMENTE PRESENTE NA LOIÇA OU NA MÁQUINA DE LAVAR LOUÇA NO
FIM DO PROGRAMA DE LAVAGEM E ANTES DA SECAGEM.
MODELOS COM AQUASTOP
O AQUASTOP É UM DISPOSITIVO QUE IMPEDE O ALAGAMENTO EM CASO DE PERDAS DE ÁGUA. DEPOIS QUE O
AQUASTOP TIVER INTERVINDO É PRECISO INTERPELAR UM TÉCNICO QUALIFICADO PARA INDIVIDUAR E
CONSERTAR O ENGUIÇO.
NOS MODELOS COM AQUASTOP A MANGUEIRA DE ABASTECIMENTO DE ÁGUA POSSUI UMA ELECTROVÁLVULA.
NÃO CORTAR O TUBO E NÃO DEIXAR CAIR A ELECTROVÁLVULA NA ÁGUA
ABASTECIMENTO DA ÁGUA FICAR DANIFICADA, RETIRAR O APARELHO DA REDE HÍDRICA E ELÉCTRICA.
LOGO DEPOIS DE TER INSTALADO O APARELHO EFECTUAR UMA RÁPIDA VERIFICAÇÃO DO MESMO SEGUINDO
AS INSTRUÇÕES QUE SÃO CITADAS MAIS ADIANTE. SE HOUVER MAU FUNCIONAMENTO, DESLIGAR O
APARELHO DA REDE ELÉCTRICA E INTERPELAR O CENTRO DE ASSISTÊNCIA TÉCNICA MAIS PERTO.
NÃO TENTAR CONSERTAR O APARELHO.
A MÁQUINA DE LAVAR LOUÇA POSSUI TODOS OS REQUISITOS IMPOSTOS PELAS NORMAS DE SEGURANÇA
VIGENTES E REFERENTES AS APARELHAGENS ELÉCTRICAS. EVENTUAIS CONTROLES TÉCNICOS DEVERÃO
SER EFECTUADOS SOMENTE POR PESSOAS ESPECIALIZADAS E AUTORIZADAS.
POR PESSOAS NÃO AUTORIZADAS, ALÉM DE FAZEREM COM QUE A GARANTIA DECAIA, PODEM TORNAR-SE
FONTE DE PERIGO PARA O UTILIZADOR.
O fabricante exime-se de qualquer responsabilidade
por danos a pessoas ou a coisas, provocados pela
. SE A MANGUEIRA DE
OS CONSERTOS EXECUTADOS
inobservância das supramencionadas prescrições ou derivantes da modificação mesmo que seja em somente
uma das peças do aparelho e da utilização de peças sobresselentes que não forem originais.
137
Instruções para o instalador
É
2. Instalação e execução
Remover os elementos de poliestireno que bloqueiam os cestos.
Colocar o aparelho no lugar escolhido. A máquina de lavar louça pode ser colocada rente aos
lados ou à parte traseira nos móveis ou nas paredes.
Se a máquina de lavar louça for instalada nos arredores de uma fonte de calor, dever-se-á interpor
um painel termo-isolante para prevenir super-aquecimentos e mau funcionamento.
Para assegurar a estabilidade, instalar os aparelhos de embutir inferior ou integráveis somente sob
planos de trabalho contínuos, aparafusando-os aos móveis adjacentes.
Para facilitar as operações de instalação, as mangueiras de alimentação e de escoamento são
orientáveis em todas as direcções, prestar atenção para que não fiquem dobradas ou esmagadas
e que não fiquem muito esticadas.
Nivelar o aparelho no chão por meio dos pés reguláveis apropriados. Esta acção é indispensável
para assegurar o funcionamento correcto da máquina de lavar louça.
Alguns modelos possuem somente um pé posterior regulável por meio de um parafuso em baixo
na parte anterior do aparelho.
2.1 Ligação à rede hídrica
Prevenir os riscos de entupimento ou danificação:
ficarem por longo tempo inactivas, antes de proceder à ligação hídrica, assegurar-se que a água
esteja límpida e sem impurezas para evitar danos ao aparelho.
Para a ligação da máquina de lavar louça à rede hídrica, utilizar exclusivamente mangueiras
novas; as mangueiras velhas ou usadas não devem ser reutilizadas.
LIGAÇÃO À ENTRADA DE ÁGUA
Ligar a mangueira de alimentação a uma entrada de água fria com boca rosqueada 3/4” do tipo
usado para gás, interpondo o filtro A fornecido com a máquina de lavar louça.
Certificar-se de atarraxar bem a mangueira com as mãos e concluir a operação apertando-a
cerca de 1/4 de volta usando alicantes. Nos modelos com ACQUASTOP o filtro já existe no
aro rosqueado.
se as tubagens da água forem novas ou
possível abastecer a máquina de lavar louça com água
Abastecendo o aparelho com água quente o tempo de lavagem será abreviado aproximadamente
de 20 minutos, mas a sua eficácia será porém ligeiramente reduzida. A ligação será efectuada à
entrada doméstica da água quente e com as mesmas modalidades descritas para a ligação à
entrada de água fria.
que não ultrapasse os 60ºC
.
138
Instruções para o instalador
LIGAÇÃO AO TUBO DE ESCOAMENTO
Introduzir a mangueira apropriada em uma tubagem de
escoamento com diâmetro mínimo de
alternativamente, apoiá-la ao lavatório utilizando o
suporte para mangueira fornecido, mas tendo cuidado
para que não fique achatada ou com curvaturas
excessivas. É importante evitar que a mangueira possa
desengatar-se e cair. Por isso o suporte para
mangueira possui um furo, graças ao qual é possível
fixá-lo com um laço à parede ou à torneira.
A extremidade livre deverá ficar colocada em um altura
compreendida entre
ficar imergida na água.
Quando existirem mangueiras com extensões
dispostas horizontalmente, num máximo de 3 m,
posicionar a mangueira de escoamento a uma altura
máxima de
85 cm
30 e 100 cm
do chão.
e não deverá nunca
4 cm
;
2.2 Ligação eléctrica
Introduzir a ficha em uma tomada de corrente adequada e a respeitar as instruções citadas no
capítulo "1. Advertências para a segurança e o uso".
139
Instruções para o utilizador
3. Descrição dos comandos
3.1 O painel frontal
Todos os comandos e os controles da máquina de lavar louça estão reunidos no painel frontal.
SELECTOR
1
2 DISCO INDICADOR
BOTÃO
3
4 DISPLAY INFORMAÇÕES
BOTÃO
5
6 DISCO INDICADOR
SELECTOR
7
ALÇA EMBUTIDA PARA A ABERTURA DA PORTA
8
LIGAÇÃO/DESLIGAÇÃO
PARTIDA ADIADA
MEIA CARGA
MARCHA/PARADA
PROGRAMA SELECCIONADO
PROGRAMAS DE LAVAGEM
3.2 O display de informações
A máquina de lavar louça possui um prático
às funções programadas.
E
PARTIDA ADIADA
DISPLAY
que fornece todas as informações relativas
140
LÂMPADA DE CO NTROLE MEIA CARGA
LÂMPADA DE PARTIDA ADIADA
INDICAÇÃO DO PROGRAMA SELECCIONADO
(Tempo restante e sinalização das anomalias mais comuns)
LÂMPADA DE CO NTROLE DO ABRILHANTADOR
LÂMPADA DE CO NTROLE DO SAL REGENERADOR
LIGAÇÃO
Para ligar a máquina de lavar louça é preciso simplesmente rodar o selector
LIGAÇÃO/DESLIGAÇÃO (1) de modo tal que no DISCO INDICADOR (2) apareça a
letra I.
INÍCIO DE FUNCIONAMENTO
Depois de ter executado correctamente todas as operações anteriores, para dar início a
máquina de lavar louça será suficiente pressionar o botão MARCHA/PARADA (5)
durante alguns segundos, até o sinal acústico de início programa. O DISPLAY
INFORM AÇÕES (4) mostrará a duração em minutos do programa. O tempo de
duração é "indicativo", dado que é influenciado pelas condições de lavagem,
(quantidade de loiça, temperatura da água, etc.), além disso, é constantemente
actualizado durante o programa de lavagem.
No DISPLAY INFORMAÇÕES (4) aparece toda a duração prevista do programa de
lavagem; se ela for superior a 60 minutos alternar-se-á a indicação das horas com
aquela dos minutos.
Se for necessário abrir a porta da máquina de lavar louça durante a fase de
lavagem, será necessário esperar 1 minuto antes de fazer com que o
programa inicie novamente. Depois de ter fechado correctamente a porta
pressionar mais uma vez a tecla MARCHA/PARADA (5).
TABELA DE CONTROLE
Norma de controle EN 50242
Programa comparativo
(*) Selector em P6
Carga 12 talheres
Tipo de detergente B
Dosagem detergente 30 g
Regulação do abrilhantador Conforme os modelos 3/4 ou 4/6
CARGAS EM CONFORMIDADE COM AS NORMAS, SEGUNDO EN 50242
CESTO INFERIOR CESTO SUPERIOR COM
PORTA-XICÁRAS M ETÁLICO
CESTO SUPERIOR COM
PORTA-XICÁRAS DE PLÁSTICO
Dependendo dos modelos, o cesto porta-talheres pode ter grades removíveis nas
quais enfiar os talheres para que fiquem suficientemente afastados, permitindo a
passagem óptima da água.
FIM DO PROGRAMA
No fim do programa de lavagem escutar-se-á um breve sinal acústico e o DISPLAY
INFORM AÇÕES (4) do programa seleccionado começará a piscar.
Se o utilizador quiser iniciar um novo programa de lavagem, antes de o programar é
preciso abrir e fechar a porta ou pressionar uma vez o botão MARCHA/PARADA (5)
para ajustar o display a “zero” e interromper o seu sinal intermitente.
TABELA DE PROGRAMAS
CONFIGURAÇÃO DO PROGRAMA DE LAVAGEM
Para seleccionar o programa mais idóneo para a loiça a ser lavada consultar a tabela citada a seguir, que individualiza
o tipo de lavagem mais adapto também em função da natureza da loiça e o nível de sujeira.
Depois que, por meio da tabela proposta, se tiver individualizado o programa de lavagem mais idóneo, rodar o botão
rotativo de SELECÇÃO PROGRAMAS (7) até que apareça no DISCO INDICADOR (6) e no DISPLAY
INFORM AÇÕES (4) o símbolo e o número correspondente ao programa escolhido.
PROGRAMA DIS CO
SUPER
ECO
(*) BIO
EN 50242
QUOTIDIANO
NORMAL
RAPIDO
INDI CADO R
DISPLAY
INFORM.
ACÇÕ ES
P8
P7
P6
P5
P4
P3
TIPO E NÍVEL
DE SUJEIRA
DA LOIÇ A
PANELAS E
LOIÇA MUITO
SUJAS E COM
RESÍDUOS
SECOS
PANELAS E
LOIÇA SUJAS E
COM RESÍDUOS
SECOS
PANELAS E
LOIÇA POUCO
SUJAS E COM
RESÍDUOS
SECOS
PANELAS E
LOIÇA COM
SUJEIRA
NORM AL,
SEM RESÍDUOS
SECOS
PANELAS E
LOIÇA COM
SUJEIRA
NORM AL
LOIÇA
POUCO SUJAS E
DELICADAS
DES ENV OLVIM ENT O DOS PRO GRAMAS DURAÇÃO CONS UMO
QUANTIDADE
DETERGENTE
10 - 25
PRÉ-
LAVAGEM
QUENTE
LAVAGEM ENXAGUADELA
FRIA
ENXAGUADELA
QUENTE
SECAGEM MI NUTOS
(2)
ÁGUA
LITROS (1)
70°C 2 SIM SIM 135' 17 1,45
30 - 55°C 1 SIM SIM 118' 11 1,15
30
FRIA
55°C 1 SIM SIM 160' 14 1,05
30 - 65°C 1 SIM SIM 100' 11 1,20
30
FRIA
65°C 1 SIM SIM 104' 14 1,25
25 - 45°C 2 - NÃO 32' 10 0,4
ENERGIA
Kw h (2)
Deixar de molho somente com carga parcial.
A opção MEIA CARGA (3) é facultativa para todos
os programas, exceptuando-se a imersão.
(*) Programa de referência segundo à norma
EN 50242.
(-) Não previsto.
(1) Consumo médio considerando a regulação do
produto para abrandar a água no nível 2.
(2) A duração do ciclo e o consumo de energia
podem variar em função da temperatura da
água e do ambiente, do tipo e da quantidade de
loiça.
Se a porta da máquina de lavar louça não
tiver sido fechada ou o tiver sido fechada
de modo não correcto, o DISPLAY
INFORMAÇÕES (4) avisará a
impossibilidade de dar início ao
funcionamento.
DELICADO
IMERS ÃO
P2
P1
LOIÇA POUCO
SUJAS
PANELAS E
LOIÇA A
ESP ERA R QUE
SE COMPLETE
A CARGA
25 - 45°C 1 SIM SIM 78' 10 0,9
-
FRIA
- 1 - NÃO 18' 4 -
Para qualquer outra informação sobre o
uso e a manutenção da máquina de lavar
louça, leia atentamente o manual que
acompanha a máquina.
19 510 0146 00 AAA
Loading...
