Smeg LM80DS Installation GUIDE

-IT- LM80/DS -

19390300900LM80-DS_IT.doc

1

Rev. 01 - 03/01/2012

Leggere attentamente le avvertenze e le indicazioni sulla sicurezza relative ai termodisinfettori ove
viene utilizzato il carrello e le avvertenze del produttore delle vetrerie e di ogni altro componente
posizionato sul carrello. Oggetti mal posizionati o vetri che si infrangono durante il lavaggio possono essere
causa di pericolose ferite. Il risultato del lavaggio deve essere eventualmente verificato e sottoposto a
prove non solo visive.

Q.tà

COD

DESCRIZIONE

Q.tà

COD

DESCRIZIONE

1

0

TC80DS

tubo centrale LM80DS (solo
versione DS)

1

-

Ugello curvo

1

2

TC80

tubo centrale LM80 (solo uno
per versione DS)

1

-

Chiave serraggio
ugelli

68

U4140

ugello inox D=4 H=140 (mm)

UGELLO

(Es. U390 significa

Ugello in acciaio inox con D=

3mm e H= 90mm)

UGELLO

CURVO

LM80DS - ISTRUZIONI MONTAGGIO E USO

1 ELENCO DEI COMPONENTI IN DOTAZIONE

-IT- LM80/DS -

19390300900LM80-DS_IT.doc

2

Rev. 01 - 03/01/2012

2 ESPLOSO

L’esploso riportato è indicativo, per la ricambistica aggiornata contattate personale Smeg di fiducia, di
riferimento il sito www.smegtech.com.

-IT- LM80/DS -

19390300900LM80-DS_IT.doc

3

Rev. 01 - 03/01/2012

1

3

1

3

1

3

1

3

1

3

1

1

3

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

2

POSIZIONE

COMPONENTE

1

U4140

2

Ugello curvo (da montare solo su carrello inferiore)

3

TAPPO

ATTENZIONE A MONTARE L’UGELLO CURVO SOLO AL CARRELLO INFERIORE E SOLO
IN PRESENZA SUL PORTELLONE DELLA VASCHETTA PER DETERGENTE IN POLVERE.

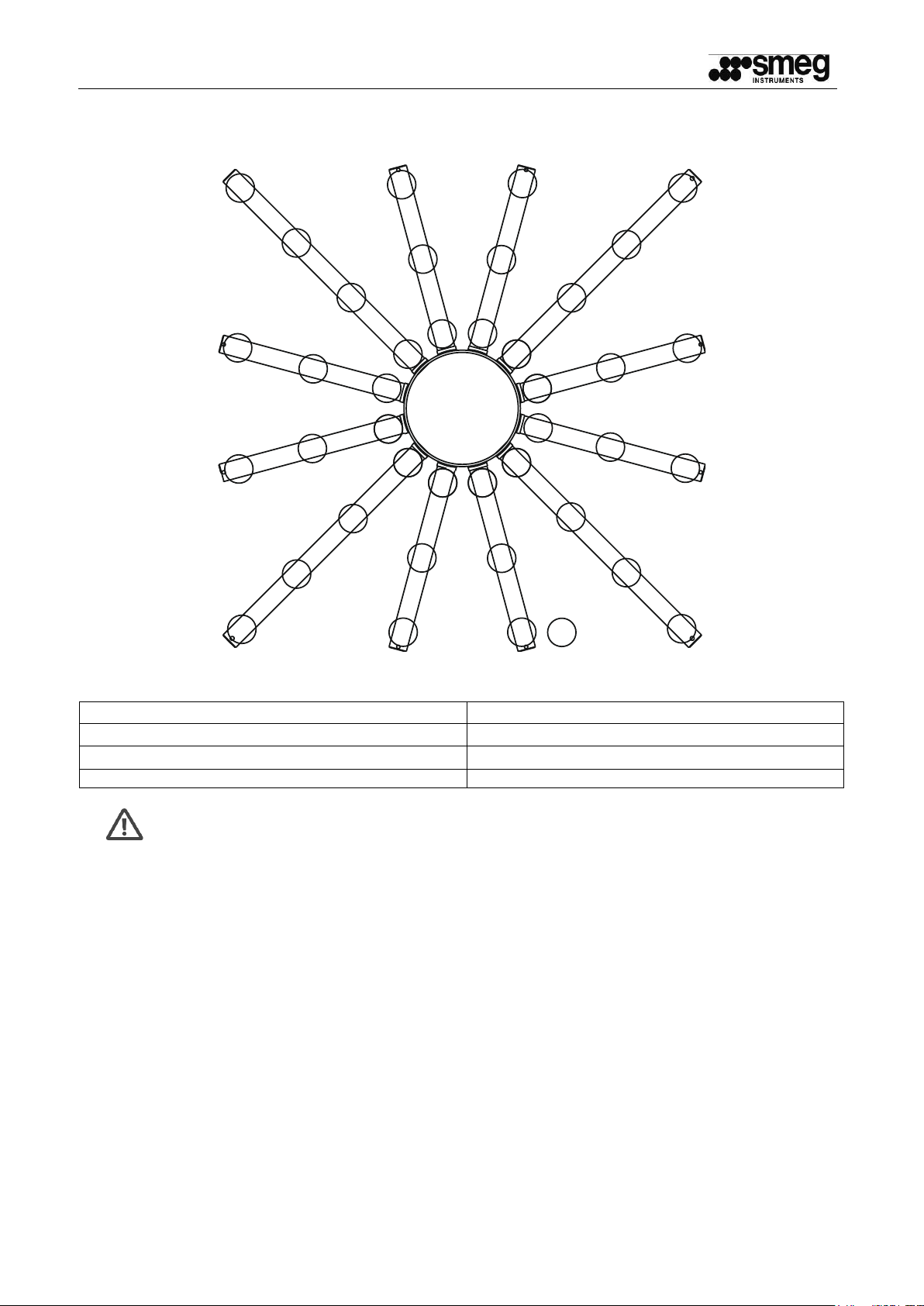

3 SCHEMA DI MONTAGGIO UGELLI

POSTERIORE

ANTERIORE

-IT- LM80/DS -

19390300900LM80-DS_IT.doc

4

Rev. 01 - 03/01/2012

IMMAGINE

PROCEDURA

Fig. 1

Inserire il tubo centrale nella sede e stringere la
ghiera in modo da rendere fisso il
tutto,(operazione da svolgere per tutti e due i
carrelli).

Fig. 2

Fig. 3

Se il nostro prodotto è dotato di dispositivo DS,
non troveremo nell’imballaggio due tubi semplici A
(TC80) ma un tubo A per il carrello inferiore e un
tubo B (TC80DS) per il carrello superiore, in tal
caso il tubo B andrà montato come in figura 3 cioè
rivolto con il tubo sporgente verso il retro del
carrello in modo tale che una volta inserito in
macchina, combaci con la presa d’aria (solo per il
carrello superiore, riconoscibile dalla coppia di 3
rotelle in linea sul posteriore del carrello).

A

B

4 SEQUENZA DI MONTAGGIO

-IT- LM80/DS -

19390300900LM80-DS_IT.doc

5

Rev. 01 - 03/01/2012

IMMAGINE

PROCEDURA

Fig. 4_carrello superiore

Fig.5_callello inferiore

Montiamo gli ugelli nelle posizioni indicate nello
schema di montaggio ugelli.
Stringiamo gli ugelli con la chiavetta in dotazione.
Operazione da svolgere su tutti e due i carrelli.

Fig. 5_ugello curvo

Se sul portellone è presente il distributore di

detergente, montiamo l’ugello curvo in modo tale

che una volta inserito in macchina lavi il suddetto
distributore (vedi schema di montaggio ugelli per
la posizione).
Ricordiamo inoltre che questo ugello ha il solo
compito di lavare la vaschetta, quindi non
dovremo in alcun modo coprirlo con pezzi da
lavare. Montiamo questo ugello fissandolo al
carrello con la vite posta alla base.

Fig. 6_imbuto

Inserendo il carrello in macchina dovremmo porre
la massima attenzione che l’imbuto del carrello
combaci con quello della macchina.

-IT- LM80/DS -

19390300900LM80-DS_IT.doc

6

Rev. 01 - 03/01/2012

PROCEDURA

PROCEDURA

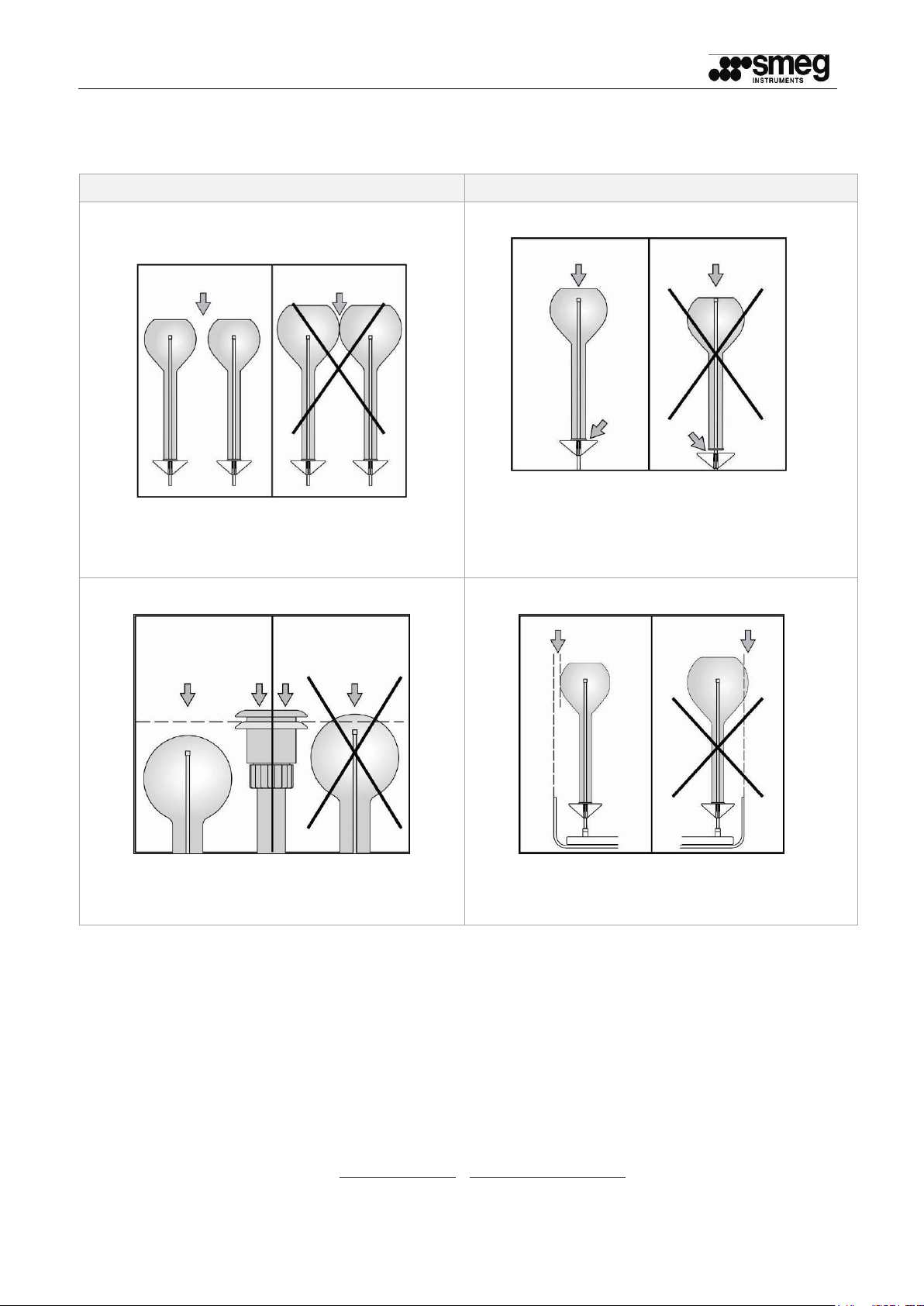

Attenzione a non posizionare la vetreria in

modo tale che si tocchi.

Il vetro non deve poggiare sull’ ugello ma
sul supporto di base, dando la possibilità

all’acqua di fuoriuscire dall’ugello

liberamente. Spostare la molla al di sotto
del supporto per impedirne la discesa.

Far attenzione che la vetreria o qualsiasi

altro strumento da lavare non ecceda in

altezza oltre la presa del’acqua.

Far attenzione che qualsiasi strumento da
lavare non sporga dal carrello una volta
posizionato.

5 UTILIZZO, ACCORGIMENTI
