Smeg LBB14AZ, LBB14RO, LBB14PK-2 User Manual [pl]

INSTRUKCJA OBSŁUGI

PRALKA

1. Ostrzeżenie dotyczące bezpieczeństwa i użytkowania

2. Instrukcje instalacji

3. Opis elementów sterujących

4. Użytkowanie urządzenia do prania

5. Czyszczenie i konserwacja

6. Ostrzeżenia w razie nieprawidłowości i

wadliwego funkcjonowania

Spis treści

Niniejsze urządzenie posiada oznaczenie zgodne z europejską dyrektywą 2002/96/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (Waste Electrical and Electronic Equipment - WEEE). Niniejsza dyrektywa ustanawia zasady zbierania i recyklingu zużytego sprzętu obowiązujące na terytorium całej Unii Europejskiej. Symbol przekreślonego pojemnika na odpady, znajdujący się na urządzeniu lub jego opakowaniu, oznacza, że produkt ten po zakończeniu swojej przydatności musi zostać usunięty osobno, a nie razem z innymi

odpadami. Użytkownik musi zatem przekazać już nieprzydatny sprzęt do właściwych punktów segregacji odpadów elektronicznych i elektrotechnicznych, lub zwrócić go sprzedawcy przy zakupie nowego urządzenia tego samego typu, w proporcji jeden za jeden.

Wynikająca z uruchomienia następnego urządzenia prawidłowa segregacja odpadów na rzecz recyklingu,

utylizacji i unieszkodliwienia przyjaznego dla środowiska, przyczynia się do unikania możliwych skutków negatywnych dla środowiska i zdrowia oraz sprzyja ponownemu wykorzystaniu i/lub recyklingowi materiałów,

z których urządzenie się składa. Niewłaściwe unieszkodliwienie produktu przez użytkownika pociąga za sobą zastosowanie sankcji

administracyjnych w myśl przepisów prawa.

NALEŻY UWAŻNIE PRZECZYTAĆ INSTRUKCJE I OSTRZEŻENIA

Ostrzeżenie!

Zaleca się dokładne przeczytanie wszystkich pouczeń zawartych w niniejszej

instrukcji obsługi, aby zapoznać się z najbardziej odpowiednimi warunkami dla prawidłowego i bezpiecznego użytkowania z urządzenia.

Jest bardzo ważne, aby instrukcja ta była przechowywana z urządzeniem w celu jej

konsultacji w przyszłości.

W przypadku sprzedaży lub przeniesienia należy upewnić się, że instrukcja ta

towarzyszy urządzeniu, co pozwoli na zaznajomienie się z jego funkcjonowaniem.

1. OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA I UŻYTKOWANIA

Ostrzeżenie!

Niniejsze ostrzeżenia zostają podane ze względów bezpieczeństwa. Należy dokładnie je przeczytać przed przystąpieniem do instalacji i użytkowania.

Eliminacja opakowania

 Nie należy pozostawiać bez nadzoru pozostałości opakowań w pomieszczeniach domowych.

Posegregować różnorodne odpady wchodzące w skład opakowania i przekazać je do najbliższego ośrodka zbiórki odpadów segregowanych.

 Materiałów opakowaniowych (worki plastikowe, styropian, profile metalowe, etc.) nie wolno

zostawiać w zasięgu dzieci.

Unieszkodliwienie nieprzydatnego urządzenia

 Nieprzydatne już urządzenie musi stać się bezużyteczne: należy unieszkodliwić stary zamek

drzwiczek pralki (uniemożliwi to zamknięcie się dzieci podczas zabawy, co mogłoby zagrażać ich życiu) i odciąć przewód zasilający po uprzednim wyjęciu wtyczki z gniazdka. Urządzenie musi następnie zostać przekazane od ośrodka zbiórki odpadów

segregowanych.

Ochrona środowiska

 Wykorzystywać maksymalną zalecaną pojemność. Nie przekraczać maksymalnego

dopuszczalnego wsadu.

 Nie korzystać z funkcji prania wstępnego dla bielizny zabrudzonej lekko lub normalnie.  Dozować środek piorący zgodnie z zaleceniami producenta  Wybrać maksymalną prędkość wirowania zgodnie z typologią pranej bielizny. Duże prędkości

wirowania skracają czas suszenia i redukują zużycie energii.

Instrukcje dotyczące bezpieczeństwa

 Niniejsze urządzenie jest przeznaczone do użytku domowego i spełnia obecnie obowiązujące

wymagania Dyrektyw 72/23 EWG, 89/336 EWG (w tym Dyrektyw 92/31/EWG i 93/68 EWG).

 Przed przystąpieniem do instalacji i użytkowania należy dokładnie przeczytać wszystkie zalecenia

zawarte w niniejszej instrukcji obsługi.

 Przed użytkowaniem należy upewnić się, że zespół zbiornika został odblokowany (zob. instrukcje).

Jeśli zespół zbiornika nie został odblokowany, podczas cyklu wirowania może to spowodować uszkodzenie pralki oraz mebli i innych pobliskich urządzeń.

 Niniejsza Instrukcja Obsługi stanowi integralną część urządzenia: należy zawsze przechowywać ją

nienaruszoną wraz z urządzeniem. Instalacja musi zostać wykonana przez wykwalifikowany personel i zgodnie z obowiązującymi przepisami. Urządzenie jest przeznaczone do następujących funkcji: pranie i suszenie bielizny i tkanin podanych przez producenta na odnośnej tabliczce znamionowej jako zdatne do prania w urządzeniu. Wszelkie inne użytkowanie uznaje się za niewłaściwe. Producent nie ponosi żadnej odpowiedzialności w przypadku użytkowania

innego niż wymienione.

 Tabliczka znamionowa z danymi technicznymi, numerem seryjnym i oznakowaniem jest

umieszczona w części widocznej po otwarciu drzwiczek. Tabliczka identyfikacyjna nigdy nie

może zostać usunięta.

 Niezbędne dla zainstalowania urządzenia czynności elektryczne i hydrauliczne muszą być

wykonywane wyłącznie przez wykwalifikowany personel.

 Obowiązkowe jest podłączenie do uziemienia w sposób przewidziany przepisami bezpieczeństwa

dla urządzeń elektrycznych. Producent nie ponosi żadnej odpowiedzialności za jakiekolwiek

szkody odniesione przez osoby lub mienie w wyniku braku lub wadliwego podłączenia do instalacji uziemiającej.

 W przypadku, gdy urządzenie nie jest podłączone za pomocą wtyczki, należy przewidzieć

przełącznik bezbiegunowy z otwieraniem styku co najmniej 3 mm.

 Wtyczka do podłączenia do kabla zasilającego i odnośne gniazdko sieciowe muszą być tego

samego typu i zgodne z obowiązującymi przepisami. Upewnić się, czy wartości napięcia i częstotliwość sieci odpowiadają wartościom podanym na tabliczce znamionowej. Unikać stosowania adapterów lub odgałęzień. Nigdy nie należy wyjmować wtyczki, pociągając za kabel zasilający.

 Urządzenie jest odłączone od sieci zasilającej tylko wtedy, jeśli wtyczka jest wyjęta z

gniazdka lub jeśli został wyłączony wyłącznik główny instalacji elektrycznej. Wtyczka musi być dostępna po zainstalowaniu.

 Urządzenie musi zostać zainstalowane używając nowych złączek węży (dostarczanych z

urządzeniem). Stare podłączenia węży nie powinny być ponownie używane.

 Sprawdzić, czy urządzenie nie stoi na kablu zasilania elektrycznego.  Pralka nie może być absolutnie użytkowana w pojazdach, na statkach lub w samolotach, ani w

pomieszczeniach o szczególnym uwarunkowaniu, takim jak na przykład, atmosfery wybuchowe lub korodujące (pył, opary i gazy) lub ciecze wybuchowe i/lub korodujące.

 Nie należy umieszczać pralki w pomieszczeniach narażonych na mróz. Zamarznięte rury mogą

pęknąć pod ciśnieniem.

 Upewnić się, czy wąż spustowy wody, umieszczony na umywalce lub zlewie, został silnie

zamocowany i nie może się przesuwać.

 Jeżeli nie jest zablokowany, siła wody może go wypchnąć ze zlewu lub umywalki, powodując

niebezpieczeństwo zalania.

 Mocując wąż do zlewu, należy sprawdzić również, czy woda wypływa z niego szybko, aby

uniknąć niebezpieczeństwa przelania się wody ze zlewu.

 Nie należy przeciążać urządzenia.  Nigdy nie używać do prania w pralce środków zawierających rozpuszczalniki ani środków

chemicznych. Mogą one spowodować uszkodzenie urządzenia i powstanie trujących oparów. Mogą również zapalić się i eksplodować.

 Odzież nasączona produktami naftowymi nie może być prana w urządzeniu.. Przed

przystąpieniem do prania sprawdzić, czy w odzieży nie ma żadnych łatwopalnych przedmiotów (np. zapalniczki, zapałki, itp.).

 Jeśli stosowane są lotne płyny do czyszczenia, upewnić się, czy substancje te zostały usunięte z

ubrania przed włożeniem go do urządzenia.

 Przed włożeniem odzieży do prania, upewnić się, czy kieszenie są puste, a guziki zapięte i suwaki

zamknięte.

 Unikać prania odzieży postrzępionej lub podartej.  W podwyższonych temperaturach szkło drzwiczek się znacznie nagrzewa.  Przed ich otwarciem sprawdzić, czy woda została całkowicie spuszczona.  Jeśli woda pozostała, otworzyć drzwiczki dopiero po jej spuszczeniu. W razie wątpliwości,

przeczytać instrukcję obsługi.

 Woda z urządzenia nie nadaje się do picia!  Połknięcie środków piorących do pralek może spowodować obrażenia jamy ustnej i gardła.  Przed wyjęciem bielizny z pralki upewnić się, czy bęben pozostaje nieruchomy.  Po każdym użyciu należy wyłączyć urządzenie, aby nie marnować energii elektrycznej.  Zostawić otwarte drzwi między jednym praniem a drugim w celu zachowania ich uszczelnienia w

dobrym stanie.

 W przypadku nieprawidłowego działania nigdy nie należy próbować naprawiać urządzenia

samodzielnie. Wyłączyć urządzenie z sieci elektrycznej i zamknąć zawór wody. Następnie

skontaktować się z wykwalifikowanym technikiem. Naprawy powinny być wykonywane wyłącznie przez wykwalifikowany personel.

 Urządzenie jest przeznaczone do użytkowania przez osoby dorosłe. Nie pozwalać dzieciom

dotykać elementów sterujących lub bawić się pralką i nie pozwalać im przebywać w jej pobliżu

w trakcie wykonywania programu.

 Małe zwierzęta lub dzieci mogą dostać się do wnętrza pralko-suszarki.  Zawsze należy sprawdzić wnętrze bębna przed użyciem i zapobiegać bawieniu się dzieci

urządzeniem.

Producent nie ponosi żadnej odpowiedzialności za szkody odniesione przez osoby lub

rzeczy w wyniku braku przestrzegania powyższych zaleceń lub uszkodzenia jakiejkolwiek nawet pojedynczej części urządzenia i korzystania z nieoryginalnych części zamiennych.

 Trzymać dzieci z dala od urządzenia, gdy drzwi są otwarte lub otwarty jest dozownik detergentu;

urządzenie może zawierać pozostałości detergentów, które mogą spowodować nieodwracalne obrażenia oczu, jamy ustnej i gardła, a nawet spowodować śmierć przez uduszenie.

 Urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej

sprawności umysłowej, zmysłowej lub fizycznej, albo pozbawione niezbędnego doświadczenia i wiedzy, chyba że są one pod odpowiednim nadzorem lub otrzymały instrukcje użytkowania urządzenia od osoby odpowiedzialnej za ich bezpieczeństwo.

 Nie należy przechowywać płynów palnych w pobliżu urządzenia.

Długotrwały okres nieużywania.

 W razie konieczności pozostawienia urządzenia w bezczynności przez dłuższy okres czasu zaleca

się: odłączyć podłączenia elektryczne oraz hydrauliczne i pozostawić drzwiczki otwarte, aby

zapobiec powstaniu nieprzyjemnych zapachów.

Ważne!

Użytkowanie tego urządzenia jest łatwe. Aby jednak osiągnąć najlepsze wyniki, ważne jest przeczytanie niniejszej instrukcji obsługi i wykonanie wszystkich pouczeń przed rozpoczęciem użytkowania. Instrukcja obsługi zawiera prawidłowe informacje na temat instalacji, obsługi i konserwacji, jak również

podaje przydatne porady.

4. Zamontować wszystkie specjalnie dostarczone zaślepki plastikowe (C),

aby zapobiec rozpryskom lub przedostawaniu się wody do wnętrza urządzenia, lub zapobiec zetknięciu z elementami pod napięciem.

A+B

A B C

2. INSTRUKCJE INSTALACJI

Ważne!

Urządzenie musi być zainstalowane przez wykwalifikowanego fachowca, zgodnie z obowiązującymi

przepisami. Pralka ma znaczny ciężar. Należy zachować ostrożność podczas jej podnoszenia.

2.1 ROZPAKOWANIE

Zespół oscylujący jest zablokowany w celach transportowych śrubami (A) umieszczonymi z tyłu pralki wraz z odnośnymi przekładkami dystansowymi z tworzywa sztucznego (B). Wymontowanie śrub umożliwi użycie kabla

zasilania elektrycznego.

1. Odkręcić wszystkie śruby kluczem 10 mm.

2. Usunąć z tyłu wszystkie śruby (A)

3. Usunąć wszystkie przekładki z tworzywa sztucznego (B)

Uwaga!

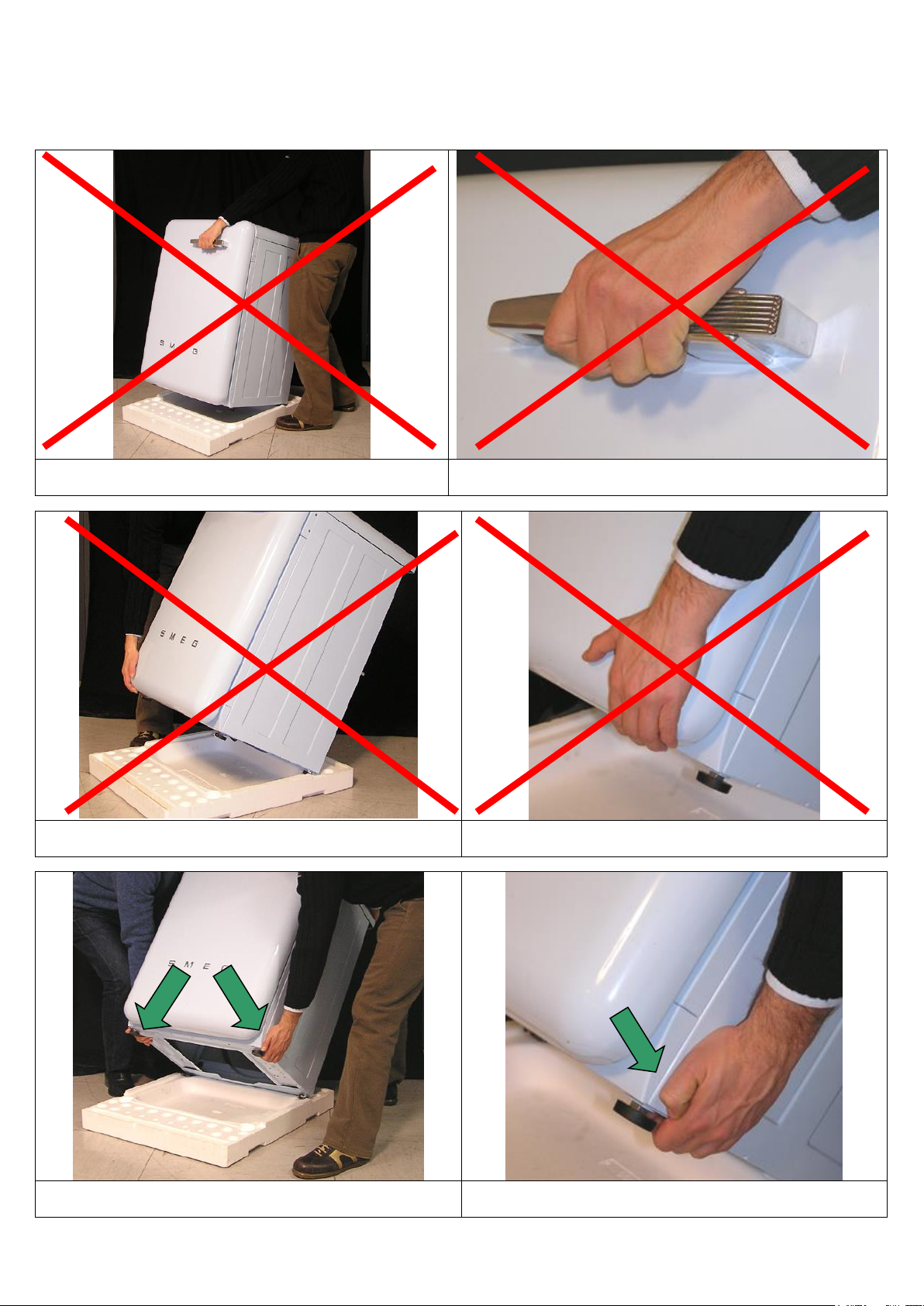

 Nie odwracać urządzenia do góry nogami, ani kłaść go na bokach.  Zaleca się zachowanie wszystkich zabezpieczeń transportowych, które będą musiały być ponownie

zainstalowane w przypadku przeniesienia sprzętu.

2.2 USTAWIANIE I POZIOMOWANIE

1. Ustawić urządzenie w wybranym miejscu.

2. Starannie wypoziomować je we wszystkich kierunkach za

pomocą poziomicy, regulując wysokość nóżek w razie

potrzeby. Po wyregulowaniu

zablokować nóżki odnośnymi nakrętkami mocującymi.

3. Gdy obecne są regulowane nóżki tylne, należy zwrócić uwagę na fakt, że w tylnej części urządzenie nie opiera się na nóżkach, ale na specjalnych saniach. Przed umieszczeniem urządzenia w kuchni sprawdzić, czy nóżki tylne są całkowicie dokręcone, aby uniknąć ich uszkodzenia podczas wsuwania.

Po umieszczeniu urządzenia w kuchni, trzeba podnieść tylne nóżki, aby zapobiec oparciu urządzenia na sankach. Po podniesieniu tylnych nóżek kontynuować poziomowanie urządzenia i zamocować nóżki przednie.

Przewody rurowe doprowadzające i odprowadzające wodę muszą być skierowane w prawo lub w lewo w celu umożliwienia właściwej instalacji.

Uwaga!

 Zaleca się dokładne wykonanie tej czynności w celu uniknięcia podczas użytkowania drgań, hałasu lub

przesuwania się pralki.

 Jeżeli urządzenie jest zainstalowane na podłodze pokrytej wykładziną dywanową, należy uważać, aby

otwory w dolnej części pralki nie zostały zatkane.

 Sprawdzić również, czy podczas funkcjonowania pralka nie dotyka muru, ścian, mebli itp.  Urządzenie nie może być zainstalowane za drzwiami blokowanymi, drzwiami przesuwanymi lub drzwiami z

zawiasami po przeciwnej stronie.

2.3 PODŁĄCZENIE DO POBORU WODY

1. Sprawdzić, czy ciśnienie zasilania mieści się między następującymi wartościami: 0,05- 0,9 MPa. W razie ciśnienia wyższego zainstalować reduktor ciśnienia.

2. Podłączyć wąż doprowadzający zimną wodę (pierścień koloru niebieskiego) do zaworu zimnej wody z wlotem gwintowanym ¾ gas uważając, aby przykręcić go szczelnie w celu zapobieżenia wyciekom. Przewód poboru wody nie może być zgięty lub zgnieciony i nie może być zamieniony lub odcięty. Gwinty muszą być dokręcone wyłącznie ręcznie.

3. W przypadku zasilania ciepłą wodą, temperatura dostarczanej wody nie może przekraczać 60°C, a wąż z pierścieniem w kolorze czerwonym musi być podłączony do zaworu, który dostarcza wodę ciepłą.

Uwaga!

 Jeśli zostało wykonane podłączenie do rur nowych lub nieużywanych przez dłuższy czas, należy spuścić

pewną ilość wody przed założeniem węża doprowadzającego wodę. Zapobiega to ewentualnemu osadzaniu się piasku i innych zanieczyszczeń, które mogą zatkać filtry urządzenia dostarczone w celu zabezpieczenia zaworów dopływowych wody.

 Musi zostać zastosowany nowy przewód rurowy dostarczony wraz z urządzeniem, gdyż stary wąż

doprowadzający wodę nie może zostać wykorzystany.

2.4 PODŁĄCZENIE DO SPUSTU WODY

1. Wsunąć koniec węża spustowego do kanalizacji spustowej o średnicy wewnętrznej przynajmniej 4 cm na

wysokości między 50 a 90 cm, lub dobrze zamocować (za pomocą uchwytu z tworzywa na łuku węża) do

umywalki, zlewu lub wanny.

2. W każdym razie sprawdzać, czy koniec węża spustowego jest zawsze dobrze zamocowany, aby zapobiec zmianie jego położenia w wyniku wypchnięcia przez wodę.

Uwaga!

 Aby ułatwić odpływ wody, należy unikać zginania lub zdławienia.  Ewentualne przedłużenie węża spustowego nie może przekraczać 1 metra, musi mieć taką samą średnicę

wewnętrzną i nie może mieć żadnych przewężeń.

 W żadnym przypadku koniec węża spustowego nie może być zanurzony w wodzie.

2.5 PODŁĄCZENIE ELEKTRYCZNE

Przed włożeniem wtyczki do gniazdka zasilającego należy upewnić się, że:

1. Wartość napięcia zasilania układu elektrycznego odpowiada wartości wskazanej na tabliczce

znamionowej umieszczonej z przodu, na miejscu widocznym przy otwartych drzwiczkach. Wartość podłączonej mocy i niezbędne bezpieczniki są podane na tabliczce znamionowej.

2. Licznik, zawory nadmiarowe, linia zasilania i wtyczka są zwymiarowane tak, aby wytrzymać wymagane

maksymalne obciążenie podane na tabliczce znamionowej.

3. Gniazdko sieciowe i wtyczka dostarczone z urządzeniem są wzajemnie zgodne, bez reduktorów,

gniazdek wielowtykowych, różnych adapterów i przedłużeń, które mogą powodować rozgrzewanie lub

spalenie.

Jeśli gniazdko nie pasuje do dostarczonej wtyczki, zastąpić gniazdko instalacji odpowiednim typem

gniazdka.

Uwaga

 Wtyczka musi być dostępna po zainstalowaniu.  Jest absolutnie konieczne wykonanie uziemienia urządzenia. Włożyć wtyczkę do gniazdka wyposażonego

w skuteczne podłączenie uziemiające.

Przełącznik Programów

Do włączenia lub wyłączenia

pralki i wybierania programów.

Obracanie możliwe w obu kierunkach. Przełącznik nie obraca się podczas

wykonywania programów.

Przycisk Start/Pauza: Do uruchamiania i zatrzymywania

Wyświetlacz: uwidacznia ustawienia (temperatura, prędkość wirowania, status programów, flexi time, uruchomienie zabezpieczenia dzieci, zalecany wsad maksymalny). Ustawienia mogą być zmieniane za pomocą przycisków znajdujących się niżej.

Przyciski (od lewej do prawej):

Wybieranie temperatury prania Wybieranie prędkości wirowania Wybieranie opcji Potwierdzenie opcji Delay timer Child Lock

Firma nasza nie ponosi żadnej odpowiedzialności za szkody wyrządzone osobom lub mieniu w wyniku braku lub wadliwego podłączenia do linii uziemienia. Prawidłowe podłączenie elektryczne gwarantuje maksymalne bezpieczeństwo.

 Niniejsze urządzenie jest zgodne z wymogami Dyrektywy EWG 89/336 z 3.5.89 (włącznie z dyrektywą

92/31EWG) w sprawie eliminacji zakłóceń radiowych.

 Jeśli uszkodzony jest kabel zasilający, musi zostać on zastąpiony wyłącznie oryginalnym, dostępnym w

Ośrodku Serwisowym.

 Nie wkładać/wyjmować mokrymi rękami wtyczki zasilającej z gniazdka.  Wyjmować wtyczkę zasilającą z gniazdka wyłącznie chwytając bezpośrednio wtyczkę, a nie pociągając

kabel.

3. OPIS ELEMENTÓW STERUJĄCYCH

3.1 PANEL STEROWANIA

Wszystkie elementy sterujące i kontrolne urządzenia są razem umieszczone na przednim panelu.
