ADVIEZEN EN SUGGESTIES

De gebruiksaanwijzingen hebben betrekking op verschillende modellen van dit apparaat. Mogelijk vindt u dan ook beschrijvingen van aparte kenmerken die niet over uw specifieke apparaat gaan.

INSTALLATIE

• De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een onjuiste

installatie of oneigenlijk gebruik.

• De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen kunnen op een kleinere afstand worden geïnstalleerd; zie de paragraaf over de werkafmetingen en de installatie).

• Controleer of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld.

• Controleer voor apparaten van klasse I of het elektriciteitsnet in uw woning over een goede aarding beschikt. Sluit de afzuiginrichting op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook moet een zo kort mogelijk traject afleggen.

• Sluit de afzuigkap niet op rookkanalen aan die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).

• Als de afzuiginrichting in combinatie met niet-elektrische apparaten wordt gebruikt (bijv. gasapparaten), moet het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstromen. De keuken dient over een opening te beschikken die direct in verbinding staat met de buitenlucht om de toevoer van schone lucht te garanderen. Wanneer de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezogen wordt.

• Een beschadigd netsnoer moet door de producent of de technische servicedienst worden gerepareerd om elk risico te vermijden.

• De lucht mag niet worden afgevoerd via een slang die wordt gebruikt voor de rookafzuiging door apparaten op gas of andere brandstoffen (niet gebruiken met apparaten die alleen lucht in de ruimte afgeven).

2°

• Als de installatievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht moet worden genomen dan hierboven is aangegeven, dan moet daar rekening mee worden gehouden. Alle regels voor de luchtafvoer moeten in acht worden genomen.

• Gebruik alleen schroeven en kleine onderdelen die geschikt zijn voor de afzuigkap. Waarschuwing: indien de schroeven en bevestigingssystemen niet volgens deze aanwijzingen worden geïnstalleerd, bestaat het gevaar voor elektrische schokken.

• Sluit de afzuigkap op het elektriciteitsnet aan met een tweepolige schakelaar met een afstand tussen de contacten van minstens 3 mm.

GEBRUIK

• De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik om kookgeuren te

verwijderen.

• Gebruik de afzuigkap nooit voor andere doeleinden dan waarvoor hij bedoeld is.

• Laat nooit hoog brandende branders onbedekt onder een werkende afzuigkap.

• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.

• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.

• Er mag niet onder de afzuigkap geflambeerd worden: brandgevaar.

• Het apparaat mag worden gebruikt door kinderen ouder dan 8 jaar en door personen met een lichamelijke, zintuiglijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geïnstrueerd zijn over een veilig gebruik van het apparaat en de gevaren die ermee samenhangen. Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.

• Dit apparaat mag niet gebruikt worden door personen (waaronder kinderen) met geestelijke, lichamelijke of zintuiglijke beperkingen, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veiligheid.

•“ LET OP: tijdens het gebruik van de kooktoestellen kunnen de toegankelijke delen erg heet worden ”.

ONDERHOUD

• Schakel het apparaat uit of koppel het los van het elektriciteitsnet alvorens

reinigings- of onderhoudswerkzaamheden uit te voeren.

• De filters reinigen en/vervangen na de aangegeven tijdsperiode (brandgevaar).

• De vetfilters moeten om de 2 maanden worden schoongemaakt, of vaker bij zeer intensief gebruik. Ze kunnen in de afwasmachine worden gewassen.

• Het actieve koolstoffilter is niet afwasbaar of regenereerbaar en moeten ongeveer om de 4 maanden worden vervangen, of vaker bij zeer intensief gebruik.

• 'Er bestaat brandgevaar als de reiniging niet volgens de voorschriften wordt uitgevoerd.'

• Maak de afzuigkap schoon met een vochtige doek en een mild vloeibaar schoonmaakmiddel.

Het symbool niet als huishoudafval mag worden behandeld. Het moet echter naar een speciaal verzamelcentrum worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Neem voor meer details over het recyclen van dit product contact op met uw gemeente, de plaatselijke vuilophaaldienst of de winkel waar u het product hebt gekocht.

op het product of op de verpakking wijst erop dat dit product

EIGENSCHAPPEN

Buitenafmetingen

Onderdelen

Ref. Productonderdelen 1 1 Wasemkap compleet met:Bedieningen, Licht,

Ventilatorgroep, Filters

2 1 Telescopische Schouw Bestaande uit:

2.1 1 Bovenstuk

2.2 1 Onderstuk

9 1 Reductieflens ø 150-120 mm 15 1 Verbindingsstuk Luchtuitlaat Ref. Installatieonderdelen

7.2.1 2 Bevestigingsbeugels Bovenstuk van de Schouw

11 6 Pluggen 12a 6 Schroeven 4,2 x 44,4 12c 2 Schroeven 2,9 x 9,5 12d 4 Schroeven 2,9 x 9,5

Documentatie

1 Gebruiksaanwijzing

12d

INSTALLATIE

Boren van gaten in de wand en bevestiging van de draagbeugels

Trek d

e volgende lijnen op de wand:

• een verticale lijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone waar u de wasemkap wilt installeren;

• een horizontale lijn op 500-650 mm min. boven de kookplaat.

• Plaats, zoals aangegeven, de beugel 7.2.1 op 1-2 mm van het plafond of van de bovenlimiet, en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.

• Teken de middelpunten van de gaten in de beugel af.

• Plaats, zoals aangegeven, de beugel 7.2.1 op X mm onder de eerste beugel (X = hoogte bijgeleverde bovenstuk van de schouw), en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.

• Teken de middelpunten van de gaten in de beugel af.

• Teken, zoals aangegeven, een referentiepunt af op 116 mm van de verticale referentielijn en op 305 mm boven de horizontale referentielijn.

• Herhaal deze handeling aan de andere kant.

• Boor op de afgetekende punten gaten van ø 8 mm.

• Schuif de pluggen 11 in de gaten.

• Bevestig de beugels met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).

• Schroef 2 van de bijgeleverde schroeven 12a (4,2 x 44,4) in de gaten voor bevestiging van de wasemkap en laat hierbij een ruimte van 5-6 mm tussen de wand en de kop van de schroef.

Montage van de Wasemkap

• Alvorens de wasemkap vast te haken, de 2 schroeven Vr, die zich op de bevestigingspunten van de wasemkap bevinden, aanhalen.

• Haak de wasemkap vast aan de schroeven 12a.

• De dragende schroeven 12a definitief aanhalen.

• Draai aan de schroeven Vr om de wasemkap recht te hangen.

Aansluitingen

LUCHTUITLAAT AFZUIGVERSIE

Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van ø 150 mm, naar keuze van de installateur.

• Zet de leiding vast met geschikt leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.

• Verwijder de eventuele geurfilters met actieve koolstof.

12a

ø 150

LUCHTAFVOER MODEL MET LUCHTCIRCULATIE

• Draai de 2 schroeven die de bovenste beugel 7.2.1 bevestigen los.

• Draai het verbindingsstuk van de luchtuitlaat 15 met de 2 eerder verwijderde schroeven op zijn plaats vast.

• Sluit het verbindingsstuk 15 op de uitgang van de afzuigkap aan met een buis of slang van ø150 mm, naar keuze van de installateur.

• Controleer of een geurfilter met actieve koolstof aanwezig is.

ELEKTRISCHE AANSLUITING

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.

• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u ervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken.

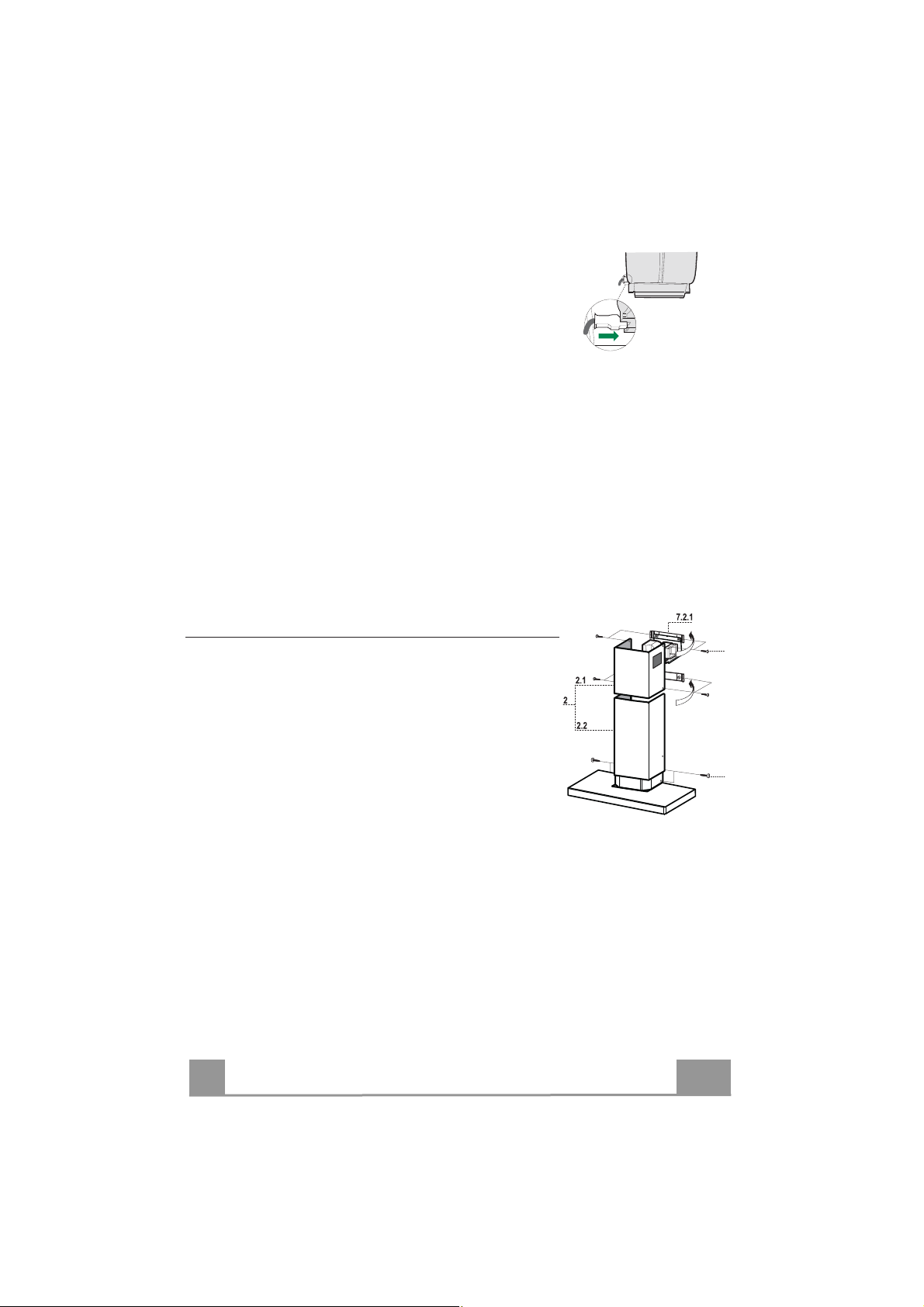

Montage van de schouw

Bovenstuk van de schouw

• De twee zijplaten enigszins openen, ze vasthaken achter de beugels 7.2.1 en ze weer zo ver mogelijk sluiten.

• Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde schroeven 12G.

• Verzeker u ervan dat de uitlaat van de verlengstukken van het verbindingsstuk 14.1 correspondeert met de mondstukken van de schouw.

Onderstuk van de schouw

• De twee zijplaten van de schouw enigszins openen, ze vasthaken tussen het bovenstuk van de schouw en de wand en ze weer zo ver mogelijk sluiten.

• Bevestig het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven 12c.

12

12

GEBRUIK

Toetss Funct e Led

Bedieningspaneel

A Zet de motor uit. De leds die de snelheid van de motor aanduiden gaan uit. B Schakelt de eerste snelheid in. De leds van de eerste snelheid en Off motor gaan branden. C Schakelt de tweede snelheid in. De leds van de tweede snelheid en Off motor gaan branden. D Schakelt de derde snelheid in. De leds van de derde snelheid en Off motor gaan branden. E Schakelt de hoge snelheid in. Deze snelheid is op 6

minuten ingesteld. Daarna gaat het systeem weer op de eerder ingestelde snelheid werken. Deze functie kan worden uitgeschakeld door op de toets te drukken of de motor uit te zetten.

F Activeert de 24H-functie waarbij de motor op een

snelheid wordt ingeschakeld die elk uur gedurende 10 minuten een afzuiging van 100 m3/h mogelijk maakt. Druk opnieuw op de toets om de functie uit te schakelen.

Als tijdens het filteralarm ongeveer 5 seconden op deze toets wordt gedrukt, wordt het alarm gereset en knippert de led A driemaal. Deze signaleringen zijn alleen zichtbaar als de motor uit staat.

G Activeert de delay, de uitgestelde automatische

uitschakeling van de motor en van de verlichting met 30 minuten. Deze functie kan worden uitgeschakeld door op de toets te drukken of door de motor uit te zetten. Deze stand werkt niet als Hoge snelheid of 24h ingeschakeld zijn.

H Schakelt de verlichtingsinstallatie op de hoogste

lichtsterkte in en uit.

Bij inschakeling herkent de kaart de netfrequentie. De herkenning wordt op het display gesignaleerd:

- 50Hz: led A knippert eenmaal.

- 60Hz : led A knippert tweemaal

Knippert eenmaal per seconde.

De leds van de snelheid F en Off motor gaan branden.

Na de procedure gaat de eerder getoonde signalering uit: F Knipperend Signaleert dat de actieve koolstoffilters moeten worden vervangen en dat ook de metalen vetfilters moeten worden gewassen. Het alarm wordt na 100 bedrijfsuren van de afzuigkap ingeschakeld. De led G gaat branden en de toets van de geselecteerde snelheid knippert elke 0,5”

De led ‘verlichting’ gaat branden.

ONDERHOUD

Vetfilters

REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS

• De filters moeten eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen.

• Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.

• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen.

• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.

Geurfilter (filterversie)

VERVANGING FILTER MET ACTIEVE KOOLSTOF

• Het filter kan niet gewassen en niet geregenereerd worden en moet minstens eens in de 4 maanden worden vervangen, of, bij bijzonder intensief gebruik, zelfs nog vaker.

• Verwijder de metalen vetfilters.

• Verwijder het verzadigde geurfilter met actieve koolstof door de bevestigingen los te maken.

• Monteer het nieuwe filter door het op zijn plaats vast te drukken.

• Plaats de metalen vetfilters terug.

Verlichting

• Neem voor de vervanging contact op met de klantenservice (‘Wend u voor de aankoop tot de klantenservice’).

Smeg KICT60BL, KICT90BL User manual [NL]

Specifications and Main Features

Frequently Asked Questions

User Manual
