REKOMMENDATIONER OCH TIPS

Denna bruksanvisning är förutsedd för flera versioner av apparaten.
Det är möjligt att vissa enskilda utrustningsdetaljer, inte berör din apparat.

INSTALLATION

• Tillverkaren åtar sig inget ansvar för fel som beror på felaktig eller olämplig installation.

• Minsta tillåtna avstånd mellan spishäll och köksfläkt är 650 mm (vissa modeller kan instal­leras på en lägre höjd, se avsnitten mått och installation).

• Kontrollera att matningsnätets spänning motsvarar den som anges på märkskylten inuti
köksfläkten.

• För Klass I-apparater, kontrollera att matningsnätet ger effektiv jordning.

• Anslut fläkten till frånluftkanalen via ett rör med en diameter på minst 120 mm. Anslut­ningsröret skall hållas så kort som möjligt.

• Anslut inte köksfläkten till frånluftkanaler som leder förbränningsgaser (från pannor, eld­städer etc.).

• Om fläkten används tillsammans med icke-elektriska spisar (t.ex. gasspisar) måste tillräck­lig ventilation garanteras i lokalen för att förhindra backflöde av förbränningsgaser. Köket
måste ha ett tilluftdon med direkt anslutning mot ytterluft för att garantera inflöde av frisk­luft. Korrekt är riskfri användning säkerställas när det maximala undertryck i lokalen inte
överstiger 0,04 mbar

• I händelse av skada på kabeln, måste den bytas av tillverkaren eller av den tekniska servi­ceavdelning, för att undvika risker.

• Du måste respektera alla normer och regler angående lufttömningen.

ANVÄNDNING

• Köksfläkten är uteslutande avsedd för hemanvändning, för att eliminera köksos.

• Använd aldrig köksfläkten för andra ändamål än det avsedda.

• Undvik höga flammor under köksfläkten medan fläkten är i drift.

• Justera gaslågan så att flammorna endast berör kokkärlets undersida och inte tränger upp
längs dess sidor.

• Fritöser måste övervakas kontinuerligt under användning: Överhettad olja kan fatta eld.

• Köksfläkten skall inte användas av barn eller personer som inte är insatta i korrekt an­vändning.

• Apparaten är inte avsedd att användas av barn eller handikappade personer utan över­vakning.

• Tillaga inga flamberade maträtter under köksfläkten, då det finns risk för eldsvåda

• Denna apparat får inte användas av personer (inklusive barn) med nedsatta fysiska, sen­soriska eller mentala förmågor, eller av personer utan erfarenhet och kunskap, om inte de
är kontrollerade eller instruerade om användningen av apparaten av personer ansvariga
för deras säkerhet.

• Barn ska övervakas för att säkerställa att de inte leker med apparaten.

• “VARNING: De åtkomliga delarna kan bli mycket varma om de används med matlag­ningsapparater.”.

UNDERHÅLL

• Stäng av apparaten eller skilj den från matningsnätet innan något underhållsarbete utförs.

• Rengör och/eller byt filtren med angivet intervall (Risk för eldsvåda).

• Rengör köksfläkten med en fuktig trasa och neutralt flytande diskmedel.

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsav­fall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponen­ter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt
negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För
ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst
eller affären där du köpte varan.

SE

6

60

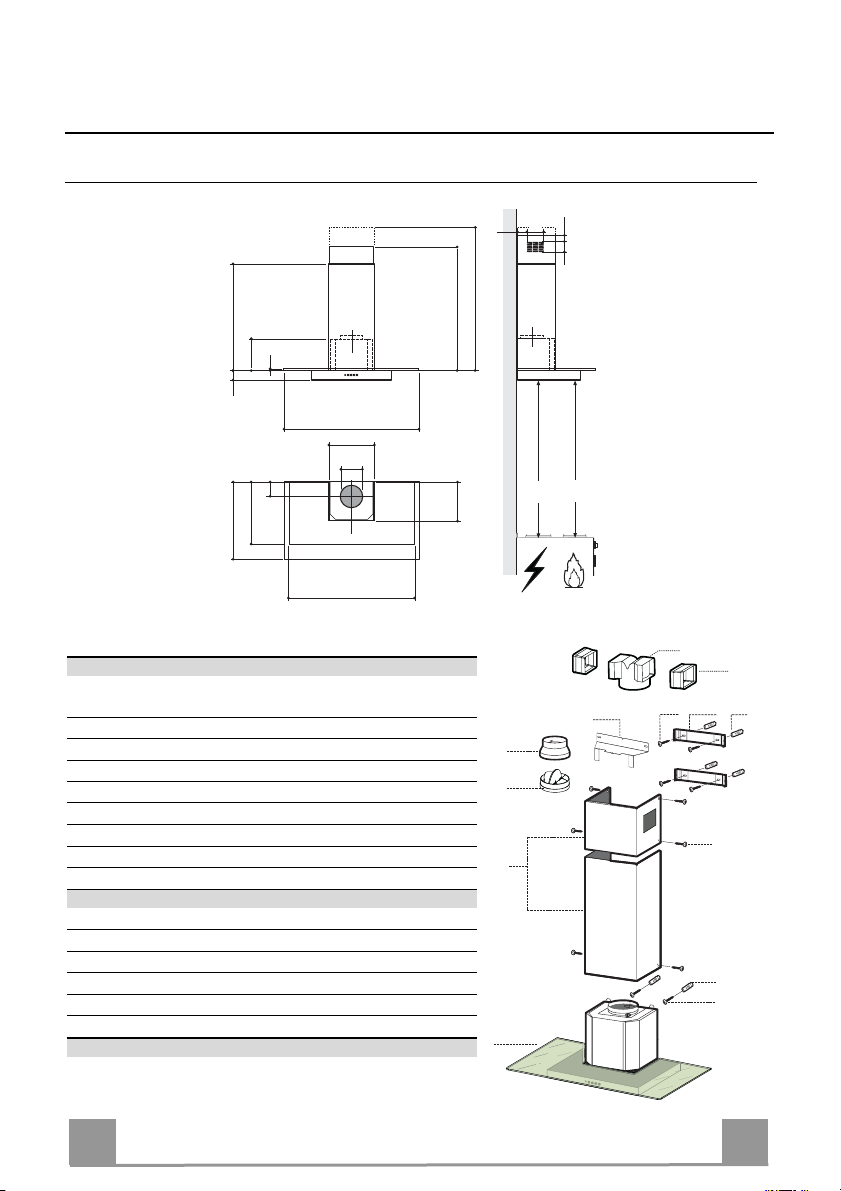

EGENSKAPER

Mått

6341126

81

1000

545

259

6

37

598 - 898

300

150

108

360

470

725

Min.

Min.

650mm

260

500mm

400

Komponenter

Ref. Antal Produktkomponenter
1 1 Köksfläkthus, komplett med: manöveranordningar,

lampa, fläkt, filter

2 1 Teleskopisk skorsten bestående av:

2.1 1 Överdel

2.2 1 Underdel
9 1 Reduktionsfläns ø 150-120 mm
10 1 Fläns ø 150 med backventil

14.1 2 Anslutningsstycke för luftutsläpp
15 1 Luftutsläppsgrenrör

Ref. Antal Installationskomponenter

7.3 1 Luftutsläppsgrenrörs konsol

7.2.1 2 Fästvinklar för övre skorstensdel
11 6 Väggpluggar
12a 6 Skruvar 4,2 x 44,4
12c 6 Skruvar 2,9 x 9,5

1 Dokumentation

SE

15

14.1

12a

7.3

9

10

2.1

2

2.2

1

7.2.1 11

12c

11

12a

6

61

INSTALLATION

Borrning i vägg och montering av fästen

7.2.1

1÷2

X

12a

11

116

116

306

650 min.

Markering på vägg:

• Ett vertikalt streck upp till taket eller max. gränsen, i mitten av köksfläktens monteringsområde.

• Ett horisontellt streck 650 mm ovanför tillagningshällen.

• Placera konsolen 7.2.1 1-2 mm från taket eller den övre gränsen enligt anvisningarna. Ställ in konsolens
mitt (hack) på det vertikala referensstrecket.

• Markera konsolens hål.

• Placera konsolen 7.2.1 X mm under den första konsolen (X = höjd för medföljande övre skorsten) enligt
anvisningarna. Ställ in konsolens mitt (hack) på det vertikala referensstrecket.

• Markera konsolens hål.

• Markera en referenspunkt 116 mm från det vertikala referensstrecket och 306 mm ovanför det horison­tella referensstrecket enligt anvisningarna.

• Upprepa detta moment på den motsatta sidan.

• Borra 8 mm hål i de markerade punkterna.

• Sätt in expansionspluggarna 11 i hålen.

• Fäst den nedre konsolen 7.2.1 med de medföljande skruvarna 12a (4,2 x 44,4).

• Sätt ihop den övre konsolen 7.2.1 och stödkonsolen 7.3 med de medföljande två skruvarna 12a (4,2 x
44,4).

• Skruva fast de två medföljande skruvarna 12a (4,2 x 44,4) i hålen för fastsättning av köksfläktsstom­men. Se till att lämna ett utrymme på 5-6 mm mellan väggen och skruvhuvudet.

SE

6

62

12a

Vr

9

ø 120ø 150

10

10

ø 150

15

14.1

7.3

Montering av köksfläktsstomme

• Innan du hakar fast köksfläktsstommen, skruva fast de 2 skru­varna Vr som sitter i upphängningspunkterna på köksflä­ktsstommen.

• Haka fast köksfläktsstommen i de förberedda 12a skruvarna.

• Skruva fast 12a stödskruvarna.

• Skruva på skruvarna Vr för att nivellera köksfläktsstommen.

Anslutningar

LUFTUTSLÄPP SUGANDE VERSION

För installation i sugande version anslut fläktkåpan till utgångs­rörsystemet med ett styv eller böjlig slang med en diameter på
150 eller 120 mm, valet lämnas åt installatören.

Anslutning till slang med ø 150

• Sätt i flänsen ø 150 10 på utgången av köksfläktsstommen.

• Fäst slangen med lämpliga slangklämmor. Nödvändigt material
medföljer inte.

Anslutning till slang med ø 120

• För anslutning med en slang med 120 mm diameter, sätt i re­duktionsflänsen 9 på den tidigare installerade ø 150 flänsen.

• Fäst slangen med lämpliga slangklämmor. Nödvändigt material
medföljer inte.

• I båda fallen avlägsna eventuella luktfilter med aktivt kol.

KOLFILTER

• För in förlängningsstyckena 14.1 i grenröret 15.

• Sätt i anslutningen 15 i stödkonsolen 7.3 och fäst den med en
skruv.

• Kontrollera att förlängningsstyckna sitter horisontelt och verti­kalt uppriktade. Om så inte är fallet justera detta.

• Anslut grenröret 15 till köksfläkten genom att anvä’nda en fast
eller en flexibel slang.

• Montera dit kolfilter

SE

6

63

ELEKTRISK ANSLUTNING

• Anslut fläktkåpan till eluttaget och installera en tvåpolig
brytare med en öppning på minst 3 mm emellan kontak­terna.

• Avlägsna fettfiltren (se avsnitt “Underhåll”) och se till att
nätsladdens kontaktdon är rätt isatt i fläktens uttag

MONTERING AV SKORSTEN

Skorsten, övre sektion

• För försiktigt två motstående sidor av den övre skor­stensdelen utåt och haka dem på fästena 7.2.1. Se till att
de sitter ordentligt.

• Fixera sidorna mot fästena med hjälp av de 4 skruvarna
12c som medföljer.

• Kontrollera att förlängningsstyckna sitter horisontelt och
vertikalt uppriktade. Om så inte är fallet justera detta.

Skorsten, nedre sektion

• För försiktigt två motstående sidor av den nedre skor­stensdelen utåt och haka fast dem mellan den övre skor­stensdelen och väggen. Se till att de kommer ordentligt
på plats.

• Fixera den undre skorstensdelens sidor mot fläkthuset
med hjälp av de 2 skruvarna 12c (2,9 x 9,5) som medföl­jer.

7.2.1

12c

2.1

2

12c

2.2

12c

SE

6

64

ANVÄNDING

L

S

V1 V2 V3

L Tänder och släcker belysningen

S Motor i drift
V1 Starta och stoppa motorn, samt startar en en tyst minimum gång
V2 Startar medium effekten, den bästa ljud och effekt nivå för matlagning

V3 Startar max effekten, som används vid kraftigt osande matframställning

SE

6

65

UNDERHÅLL

FETTFILTER

RENGÖRNING AV FETTFILTER

• rengöring av fettfilter av metall.

• filtren är diskbara och måste rengöras minst varannan månad.
Rengör oftare vid intensiv användning.

• ta bort filtren, ett i taget, låt dem torka före återmontering.

• vid återmontering av filtren, var noga med att handtagen vänds
utåt.

Kolfilter

• byte av kolfilter:

• ta bort fettfiltren av metall

• ta bort de igensatta kolfiltren

• sätt tillbaka fettfiltren av metall

Belysning

BYTE AV LAMPA

Halogenlampor, 20 W

• Håll i den fastsnäppta metallsockeln med ena handen och ta
bort den genom att bända under ringmuttern.

• Dra ut halogenlampan ur lamphållaren.

• Byt ut lampan mot en ny med samma egenskaper.

Sätt in de två piggarna korrekt i lamphållarens säte.

• Återmontera den fastsnäppta metallsockeln.
