DESCRIPTION

---------------------------------------------------

This appliance consists of a telescopic struc­ture, a hood and telescopic flue which covers
the telescopic structure itself.

The appliance can be used in both the filtering
and ducting version.

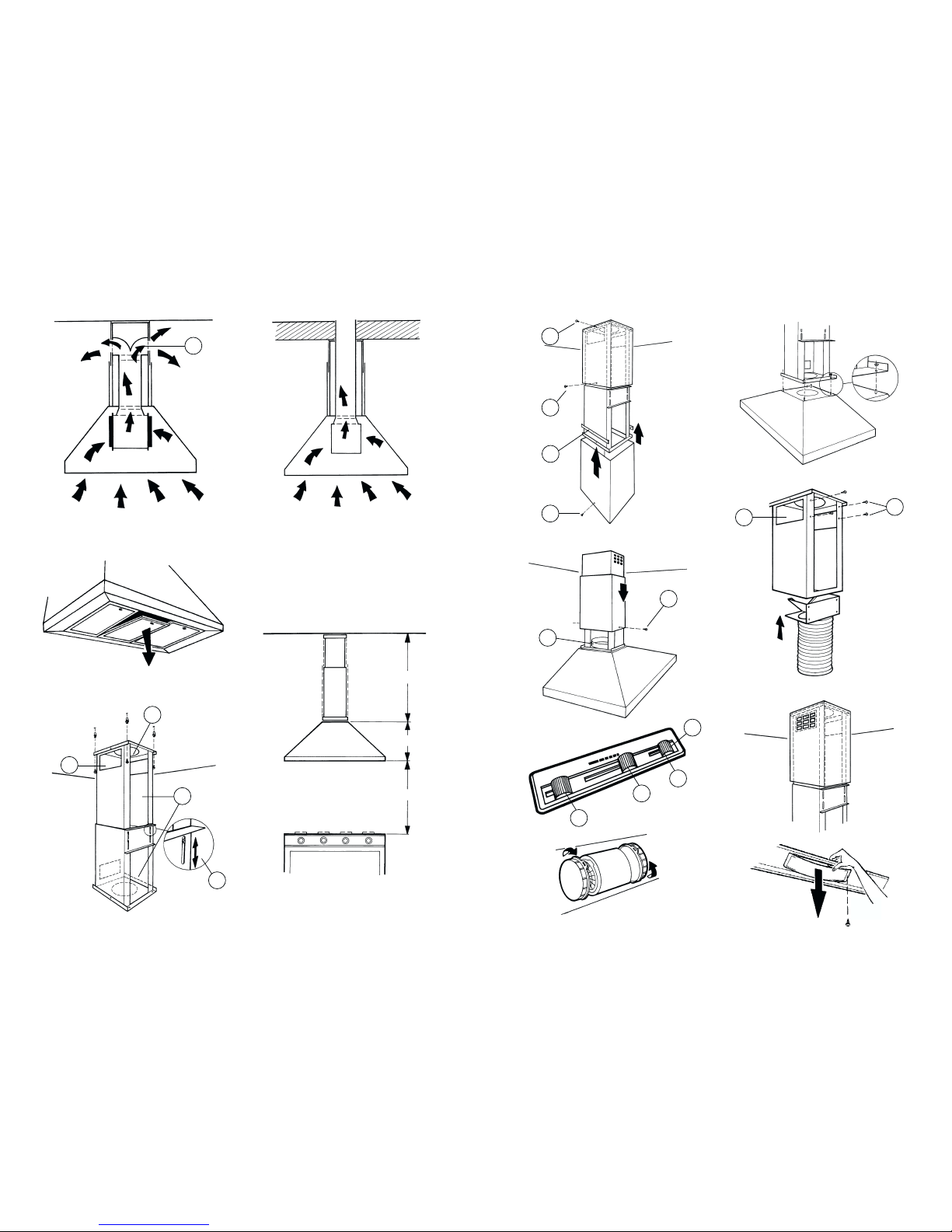

In the Filtering version (Fig. 1), the air and
vapours conveyed by the appliance are depu­rated by carbon filters and recirculated around
the room through the air vents of the flue.

ATTENTION: When using the Filtering version,
two carbon filters must be installed plus an air
switch A (Fig. 1). Positioned in the upper part
of the structure, this allows the air to be
recirculated throughout the room.

In the Ducting version (Fig. 2), cooking va-
pours and odours are conveyed directly to the
exterior through an outlet flue which exits from
top or back of the apparatus and through the
ceiling. Use of carbon filters is therefore unnec­essary.

INSTALLATION

---------------------------------------------------

It is advised to follows carefully all the as­sembling steps and to make sure, once the
assembling operation is over, that the ap­pliance is fixed steadily; it is moreover ad­vised to have skilled workers to assemble
it.

Remove the anti-grease filters before proceed­ing with the assembly instructions.
This will make the appliance easier to handle.
To remove the anti-grease filters (Fig. 3): this
is carried out by pushing the relative catch in­wards and turning it downwards until it disen­gages from the supports.
Proceed with these instructions in reverse when
refitting the filters.

The following operations are essential for
assembly:

– Install the wiring system within the decora-

tive pipe.

– Prepare the air venting hole if your applian-

ce is to be installed in the Ducting version.

Once having established the desired position,
assemble the equipment in the following way:

INSTALLING THE DUCTING VERSION:

Using the relative boring template, make holes
in the ceiling in alignment with your hob.
Mind thet one of the axes of the boring tem­plate must be in correspondence with the axis
of the controls of the hood.

Since this model can dispose of stale air from
either the top or side, position the telescopic
structure through openings A or B (Fig. 4) as
required, in compliance with the following in­structions:
– The side of the structure with opening B

(Fig. 4) must always point towards a short
side of the hood.

Fix the telescopic structure to the ceiling using
the larger diameter washers and screws, to­gether with the screw anchors supplied with
the hood, after having made the air hole and
installed the wiring system within the upper
telescopic flue.

Adjust the height of the telescopic structure by
means of the four fixing screws D (Fig. 4).
Remember that the hood is 345 mm in height
and that it must be at least 650 mm from the
hob (Fig. 5).

Prepare the air disposal pipe and the electric
power cable.

Insert the upper telescopic flue into the struc­ture.

Fix the upper telescopic flue to the plate of the
structure anchored to the ceiling by means of
the two screws A (Fig. 6).

Push in the lower telescopic flue right up to the
top, partially tightening screws B (Fig. 6) and
temporarily resting the pipe on these. During this
operation, check that the fixing holes C (Fig. 6) of
the lower telescopic flue point downwards.

Fix the hood to the lower plate of the telescopic
structure using the four supplied nuts and rela­tive washers (Fig. 7).

If the model you bought requires it you have to
insert the two plastic spacing bars (Fig. 6D)
into the side pitches of the telescopic structure.
The spacing bars are supplied.

Apply air union flange A (Fig. 8) to the hood
through the lower part of opening B (Fig. 4) on
the structure.

Fix the previously installed air disposal flue to
the union flange on the hood and make the
relative electrical connections.

WARNING

---------------------------------------------------

The distance between the hob and the lower
part of the hood must be at least 65 cm.

The air collected must not be conveyed into
a duct used to blow off smokes from ap­pliances fed with an energy other than elec­tricity (central heating systems, ther­mosiphons, water-heaters, etc.).

Comply with the official instructions provided
by the competent authorities in merit when
installing the disposal duct. In addition,
exhaust air should not be discharged into a
wall cavity, unless the cavity is designed
for that purpose.

The room must be well aerated in case a
hood and some other heat equipment fed
with an energy other than electricity (gas,
oil, coal heaters, etc) operate at the same
time.
In fact the intake hood, disposing of air, could
create a vacuum in the room. The vacuum
should not exceed 0,04mbar. This prevents
the gas exhausted by the heat source from
being intaken again. It is therefore advisable
to ensure the room contains air taps able to
ensure a steady flow of fresh air.

ATTENTION: This appliance must be
grounded.

The following warning is valid in the United
Kingdom only:

As the colours of the wires in the mains
lead of this appliance may not correspond
with the coloured markings identifying the
terminals in your plug, proceed as follows:
– the wire which is coloured green and

yellow must be connected to the termi­nal in the plug which is marked with the
letter E or by the earth symbol [ ], or
coloured green or green and yellow;

– the wire which is coloured blue must be

connected to the terminal which is marked
with the letter N or coloured black;

– the wire which is coloured brown must

be connected to the terminal which is
marked with the letter L or coloured red.

English

When making the electrical connections,
check that the current socket has a ground
connection and that the voltage values cor­respond to those indicated on the data plate
inside the appliance itself.
In case your appliance is not furnished with
a non separating flexible cable and has no
plug, or has not got any other device ensu­ring omnipolar disconnection from the elec­tricity main, with a contact opening distance
of at least 3 mm, such separating device
ensuring disconnection from the main must
be included in the fixed installation.

Always switch off the electricity supply be­fore carrying out any cleaning or servicing
operations on the appliance.

USE

---------------------------------------------------

Avoid using materials which could cause
spurts of flame (flambées) near the ap­pliance.

When frying, take particular care to prevent
oil and grease from catching fire. Already
used oil is especially dangerous in this re­spect. Do not use uncovered electric grates.

To avoid possible risks of fire always com­ply with the indicated instructions when
cleaning anti-grease filters and when re­moving grease deposits from the appliance.

MAINTENANCE

---------------------------------------------------

Thorough servicing guarantees correct and
long-lasting operation.

Particular care must be paid to the anti­grease filters which must be periodically
cleaned in relation to use (at least once
every two months). Remove the anti-grease
filters and wash them either by hand or in
the dishwasher using neutral detergent.

Use lukewarm water and neutral detergent
to clean painted appliances. Never use
products containing abrasives.
Take great care to prevent the use of cor­rosive or abrasive products when cleaning
steel, copper or brass appliances. It is advi­sable to use specialized products accord­ing to the manufacturer’s instructions.

Remove the two screws used to temporarily fix
the lower telescopic flue, positioning it defini­tively on the hood and fixing it with the two
screws B (Fig. 8).

INSTALLING THE FILTERING VERSION:

To allow the air to recirculate around the room
through the stack vents, the telescopic struc­ture must be preset in the following way:

Remove the four screws D (Fig. 4) from the
structure and separate the upper part from the
lower part.

Fix a suitable pipe to the supplied air baffle
union flange (Fig. 9).

Insert the filtering baffle complete with flue
into the upper structure so that the air outlets
match openings A (Fig. 9) of the structure.
Now fix the parts in place with the four screws
B (Fig. 9).

Fit the upper and lower parts of the telescopic
structure together again (Fig. 4) and insert the
fixing screws D (Fig. 4).

Using the relative boring template, make holes
in the ceiling in alignment with your hob.

The side of the structure with opening B
(Fig. 4) must always point towards a short side
of the hood.

Fix the telescopic structure to the ceiling using
the larger diameter washers and screws, to­gether with the screw anchors supplied with
the hood, after having installed the wiring sys­tem within the upper telescopic flue.

Adjust the height of the telescopic structure by
means of the four fixing screws D (Fig. 4).
Remember that the hood is 345 mm in height
and that it must be at least 650 mm from the
hob (Fig. 5).

Prepare the electric power cable.
Insert the upper telescopic flue into the struc-

ture so that the flue vents (Fig. 10) match open­ings C (Fig. 4) in the structure itself.

Fix the upper telescopic flue to the plate of the
structure anchored to the ceiling by means of
the two screws A (Fig. 6).

Push in the lower telescopic flue right up to the
top, partially tightening screws B (Fig. 6) and
temporarily resting the flue on these. During
this operation, check that the fixing holes C
(Fig. 6) of the lower telescopic flue point down­wards.

Fix the hood to the lower plate of the telescopic
structure using the four supplied nuts and rela­tive washers (Fig. 7).

If the model you bought requires it you have to
insert the two plastic spacing bars (Fig. 6D)
into the side pitches of the telescopic structure.
The spacing bars are supplied.

Apply air union flange A (Fig. 8) to the hood
through the lower part of opening B (Fig. 4) on
the structure.

Fix the previously installed air disposal flue to
the union flange on the hood and make the
relative electrical connections.

Remove the two screws used to temporarily fix
the lower telescopic flue, positioning it defini­tively on the hood and fixing it with the two
screws B (Fig. 8).

OPERATION

---------------------------------------------------

LIGHT - Switch A (Fig. 11)

Position 0: the lamp is always off.
Position 1: the lamp is always on.

SPEED - Switch B

Regulates motor operating speed depending on
the version of the appliance from 1 to 4 or by
means of an electronic speed variator.

MOTOR - Switch C

Position 0: motor off.
Position 1: motor on.
D = motor on warning lamp.

When using the filtering version of the appli­ance, the charcoal filters must be changed
according to use (Fig. 12), usually every six
months. Remove the filters rotating them and
replace them rotating into the opposite direc­tion.

Access to halogen lamps is obtained by re­moving the anti-grease filters as described
above and removing the lamp shield by discon­necting the screw and pressing it from the in­side (Fig. 13). Replace with a lamps of the same
kind.

MONTAGE UND
GEBRAUCHSANWEISUNG

---------------------------------------------------

Das Gerät ist so zu montieren, daß der
Abstand zwischen den Kochplatten und
dem unteren Rand der Dunstabzugs­haube mindestens 65 cm beträgt.

Ein Anschluß der Abluftleitungen an Ver­brennungs-Abgaskamine (z.B. der
Zentralheizung usw.) ist nicht zulässig.

In jedem Fall sind bei der Ableitung der
Abluft die behördlichen Vorschriften zu
beachten. Desweiteren darf die Abluft
nur dann durch ein Loch in der Wand
geleitet werden, wenn dieses für diesen
Zweck bestimmt ist.

Achtung! Bei gleichzeitigem Betrieb einer
Abluft-Dunstabzugshaube und einer raum­luftabhängigen Feuerstätte (wie z.B. gas-,
öl- oder kohlebetriebene Heizgeräte, Durch­lauferhitzer, Warmwasserbereiter) ist
Vorsicht geboten, da beim Absaugen der
Luft durch die Dunstabzugshaube dem
Aufstellraum die Luft entnommen wird, die
die Feuerstätte zur Verbrennung be­nötigt.
Ein gefahrloser Betrieb ist möglich, wenn
bei gleichzeitigem Betrieb von Haube und
raumluftabhängiger Feuerstätte im Aufstell­raum der Feuerstätte ein Unterdruck von
höchstens 0,04 mbar erreicht wird und damit
ein Rücksaugen der Feuerstättenabgase
vermieden wird.

Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, (z.B. in
Türen, Fenstern, Zuluft-/Abluftmauerkasten,
oder andere technische Maßnahmen, wie
gegenseitige Verriegelung o.ä.), die Ver­brennungsluft nachströmen kann.
Anmerkung: Bei der Beurteilung muß
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb von
Kochgeräten, z.B. Kochmulde und Gasherd,
wird diese Regel nicht angewendet.
Im Zweifelsfalle muß der zuständige
Schornsteinfegermeister zu Rate gezogen
werden.

Deutsch

Beim elektrischen Anschluß müssen die
Spannungswerte des Stromnetzes mit
den Werten des im Inneren des Geräts
angebrachten Typenschildes überein­stimmen.

Vor jeder Reinigungs- oder Wartungs­arbeit, muß das Gerät vom Stromnetz
getrennt werden. Falls das Gerät nicht an
eine immer gut zugängliche Steckdose
angeschlossen wird, ist in der Installation
eine allpolige Trennvorrichtung vom Netz,
mit einer Kontaktöffnungsweite von
mindestens 3 mm pro Pol vorzusehen.

GEBRAUCH

---------------------------------------------------

Offenes Feuer, bzw. der Gebrauch von
Elektrogrills unter dem Gerät ist zu ver­meiden. Beim Fritieren, besonders mit
mehrmals benutztem Öl, besteht Brand­gefahr. Auch bei Nichtbeachtung der
Reinigungsanweisungen besteht die
Gefahr eines Brandes.

WARTUNG

---------------------------------------------------

Nur eine sorgfältige Pflege garantiert auf
Dauer eine gute Leistung und Funktion
des Geräts.

Besonders wichtig ist die Reinigung der
Fettfilter. Hierzu sind die Metallfilter
abzunehmen. Die Reinigung wird von
Hand, mit biologisch abbaubarem Reini­gungsmittel, oder in der Spülmaschine
empfohlen. Die Reinigungshäufigkeit
hängt ab von der Benutzungsdauer und
der Art der abzusaugenden Wrasen.

Das Gerät selbst ist mit lauwarmem Was­ser und mildem Reinigungsmittel, ohne
Scheuerzusatz, zu reinigen. In keinem Fall
sind kratzende, ätzende oder agressive
Reinigungsmittel und Hilfsmittel zu
verwenden. Verwenden Sie für Edelstahl­geräte Spezialprodukte zur Edelstahl­pflege. Die jeweilige Gebrauchsan­weisung des verwendeten Produktes ist
unbedingt zu beachten.

GERÄTEAUSFÜHRUNG

---------------------------------------------------

Das Gerät kann im Umluftbetrieb oder im
Abluftbetrieb eingesetzt werden.

Im Umluftbetrieb wird die Luft zusätzlich durch
einzusetzende Aktivkohlefilter (Abb. 12) geleitet
und in den Raum zurückgeführt. Hierfür ist ein
Sonderkamin einzusetzen, der die Luft am
oberen Kaminende umlenkt und in den Raum
zurückführt (Abb. 1A). In dieses Kaminoberteil
ist die mitgelieferte Luftumlenkweiche (Abb. 1A)
einzubauen, die durch einen geeigneten Luftka­nal mit dem Luftaustrittsstutzen des Motors zu
verbinden ist.

Im Abluftbetrieb wird der Kochdunst durch
Abluftrohre ins Freie geleitet (Abb. 2).
Kohlefilter sind in Abluftbetrieb nicht erforderlich.

MONTAGE DES GERÄTS

---------------------------------------------------

Es empfiehlt sich, die Montage mit zwei Perso­nen durchzuführen.

Zur Montage des Geräts sind die Metallfilter
herauszunehmen (Abb. 3). Diese werden
hierzu am entsprechenden Griff leicht nach
hinten gedrückt und nach unten aus der
Federhalterung gezogen. Eingesetzt werden die
Fettfilter im umgekehrten Handlungsablauf.

ABLUFTVERSION:

Vor Beginn der Montage ist eine geeignete
Abluftführung vorzusehen. Die Abluftleitung
kann durch die Trägerkonstruktion nach oben
(Abb. 4A) oder seitlich (Abb. 4B) abgeführt
werden. Die seitliche Öffnung der Trägerkon­struktion muß immer zur Schmalseite des Ge­rätes zeigen.

Weiterhin ist dafür zu sorgen, daß der elektri­sche Anschluß im Bereich, der später von der
Kaminverkleidung verdeckt wird, vorhanden ist.

Zunächst werden mit Hilfe der beiliegenden
Bohrschablone an der Decke die Befestigungs­löcher gebohrt. Bedenken, dass die Achse der
Haubensteuerung mit einer Achse dieser
Bohrschablone übereinstimmen soll. Nun erfolgt
die Befestigung der Deckenhalterung mit den
beiligenden Schrauben und geeigneten Dübeln
(Dübel für Massivdecken liegen bei) (Abb. 4).
Auf die Tragfähigkeit der Deckenkonstruktion
achten!

Die Teleskopträgerkonstruktion wird nun auf die
gewünschte Länge eingestellt. Nach erfolgter
Einstellung werden die Sicherungs-schrauben
(Abb. 4D) fest angezogen. Die Teleskopträger­konstruktion wird nun an der Decke ange­schraubt.
Das obere Teil der Teleskop-Kaminverkleidung
wird von unten über die Trägerkonstruk­tion geschoben. Das Kaminoberteil wird nun
oben an der Trägerkonstruktion befestigt
(Abb. 6A).

Anschließend wird das Unterteil der Teleskop­Kaminverkleidung von unten ganz über das
bereits befestigte Oberteil geschoben und unten
provisorisch mit zwei Halteschrauben am
Oberteil befestigt (Abb. 6B). Die Befestigungs­löcher im Kamin (Abb. 6C) müssen dabei nach
unten gerichtet sein.

Jetzt wird das Gerät mit den vier beiliegenden
Befestigungsschrauben unten an der Teleskop­struktur festgeschraubt (Abb. 7).

Je nach Geräteversion ist es notwendig die
beiden mitgelieferten Abstandshalter (Abb. 6D)
an den beiden seitlichen Vertiefungen der
Teleskopstruktur anzubringen.

Nun wird das Gerät mit der Abluftleitung verbun­den (Abb. 8A) und die elektrische Verbindung
hergestellt.

Das provisorisch befestigte Kaminunterteil
wird nun vom Oberteil gelöst, auf das Gerät
abgesenkt und mit den zwei Sicherungs­schrauben (Abb. 8B) am Gerätekörper befestigt.

UMLUFTVERSION:

Um das Gerät im Umluftbetrieb betreiben zu
können muß zunächst die Teleskopstruktur
folgendermaßen umgerüstet werden.

Durch Lösen der vier Sicherungsschrauben
(Abb. 4D) ist das untere Teleskopteil vom
oberen abzunehmen. Nun wird an die mitgelie­ferte Luftumlenkweiche ein geeigneter Abluft­schlauch befestigt (Abb. 9) und im Inneren der
Teleskop-struktur befestigt (Abb. 9B).
Dabei ist darauf zu achten, daß die Öffnungen
der Luftumlenk-weiche mit den Öffnungen der
Teleskopstruktur (Abb. 9A) übereinstimmen.
Danach wird das untere Teleskopteil wieder am
oberen Teil der Teleskopstruktur befestigt
(Abb. 4D).

Weiterhin ist dafür zu sorgen, daß der elektri­sche Anschluß im Bereich, der später von der
Kaminverkleidung verdeckt wird, vorhanden ist.

Zunächst werden mit Hilfe der beiliegenden
Bohrschablone an der Decke die Befestigungs­löcher gebohrt. Nun erfolgt die Befestigung
der Deckenhalterung mit den beiligenden
Schrauben und geeigneten Dübeln (Dübel für
Massivdecken liegen bei) (Abb. 4). Auf die Trag­fähigkeit der Deckenkonstruktion achten!

Die Teleskopträgerkonstruktion wird nun auf die
gewünschte Länge eingestellt. Nach erfolgter
Einstellung werden die Sicherungs-schrauben
(Abb. 4D) fest angezogen. Die Teleskopträger­konstruktion wird nun an der Decke ange­schraubt.

Bei der Befestigung der Teleskop-Kaminver­kleidung ist darauf zu achten, daß sich die
seitlichen Lüftungsschlitze im Kamin über den
Öffnungen der Teleskopstruktur (Abb.4C)
befinden. Das obere Teil der Teleskop-Kamin­verkleidung wird von unten über die Trägerkon­struktion geschoben. Das Kaminoberteil wird
nun oben an der Trägerkonstruktion befestigt
(Abb.6A).

Anschließend wird das Unterteil der Teleskop­Kaminverkleidung von unten ganz über das
bereits befestigte Oberteil geschoben und unten
provisorisch mit zwei Halteschrauben am
Oberteil befestigt (Abb. 6B).
Die Befestigungslöcher im Kamin (Abb. 6C)
müssen dabei nach unten gerichtet sein.

Jetzt wird das Gerät mit den vier beiliegenden
Befestigungsschrauben unten an der Teleskop­struktur festgeschraubt (Abb. 7).

Je nach Geräteversion ist es notwendig die
beiden mitgelieferten Abstandshalter (Abb. 6D)
an den beiden seitlichen Vertiefungen der
Teleskopstruktur anzubringen.

Nun wird das Gerät mit der Abluftleitung verbun­den (Abb. 8A) und die elektrische Verbindung
hergestellt.

Das provisorisch befestigte Kaminunterteil
wird nun vom Oberteil gelöst, auf das Gerät
abgesenkt und mit den zwei Sicherungs­schrauben (Abb. 8B) am Gerätekörper befestigt.

SCHALTUNG DES GERÄTS (Abb.11)

---------------------------------------------------

Schalter A (Licht)

Position 0: das Licht ist ausgeschaltet.
Position 1: das Licht ist eingeschaltet.

Schalter B (Motorgeschwindigkeit)

Die Motorgeschwindigkeit und damit die Luft­leistung werden mit diesem Schieberegler
stufenlos eingestellt.

Schalter C (Motorhauptschalter)

Position 0: der Motor ist ausgeschaltet
Position 1: der Motor ist eingeschaltet.
Kontrolleuchte D: leuchtet bei Betrieb des
Geräts.

Wechsel der Kohlefilter (bei Umluftgeräten):

Soweit das Gerät im Umluftbetrieb eingesetzt
wird, sind die Kohlefilter regelmäßig auszu­tauschen und durch neue zu ersetzen.
Die Austauschhäufigkeit hängt auch hier ab von
der Benutzungsdauer und der Art der abzusau­genden Wrasen. Mindestens sind die Kohlefilter
alle sechs Monate zu wechseln. Die Kohlefilter
sind am Motorgehäuse befestigt und können
durch Drehung gelöst und in umgekehrter
Drehrichtung befestigt werden (Abb. 12).

Wechsel der Leuchtstofflampe: Hierzu wird
die Sicherungsschraube an der Lampenab­deckung entfernt. Die Lampenabdeckung Kann
nun abgenommen werden (Abb. 13). Nun kann
die Leuchtstofflampe gewechselt werden.

DESCRIPTION

---------------------------------------------------

Cet appareil est composé d’une structure télé­scopique de support, une hotte et une cheminée
décorative haute de revêtement de la structure.

Il peut être utilisé en version recyclage ou
aspirante.

Dans la version Recyclage (Fig. 1), l’air et les
vapeurs convoyés par l’appareil sont épurés
par des filtres à charbons actifs et remis en
circulation à travers les grilles d’aération
latérales de la cheminée supérieure.

ATTENTION: Pour l’utilisation de la version
Recyclage il faut deux filtres à charbons actifs
et un déviateur d’air A (Fig. 1), placé dans la
partie haute de la structure, qui permet la cir­culation de l’air dans le local.

Dans la version Aspirante (Fig. 2), les vapeurs
et les odeurs de la cuisine sont convoyées
directement à l’extérieur par un conduit
d’évacuation qui peut être orienté vers le haut
ou sur le côté de l’appareil. Il n’est donc pas
nécessaire d’utiliser les filtres à charbons actifs.

INSTALLATION

---------------------------------------------------

En outre, nous vous conseillons de suivre
scrupuleusement toutes les phases de mon­tage et de vous assurer, lorsque vous aurez
terminé, que l'appareil est solidement fixé;
il est conseillé de confier les opérations
d'installation à des spécialistes.

Avant de procéder aux opérations de montage,
pour manoeuvrer plus aisément l’appareil,
démontez les filtres à graisse (Fig. 3): dé­bloquez le dispositif d’arrêt et poussez les filtres
vers l’intérieur en les tournant vers le bas
jusqu’à les dégager des supports.
Pour remonter les filtres, effectuez ces mêmes
operations dans le sens inverse.

Conditions essentielles pour le montage:
– Prévoyez l’alimentation électrique à l’inté-

rieur du conduit décoratif.

– Si votre appareil doit être installé en version

Aspirante, prévoyez le trou d'évacuation de
l'air.

Dès que vous avez choisi le point de fixation,
procédez au montage de la manière suivante:

MISE EN PLACE VERSION ASPIRANTE:

A l’aide du gabarit de perçage, pratiquez les
trous pour la fixation au plafond sur la verticale
de votre table de cuisson. Rappelez-vous qu'un
des axes du gabarit doit correspondre à l'axe
des commandes de votre hotte.

Ce modèle permet d’évacuer l’air vicié par le
haut et aussi latéralement, à travers les ou­vertures A ou B (Fig. 4). Mettez en place la
structure de soutien suivant vos exigences
spécifiques, sans oublier ce qui suit:
– Le côté de la structure avec l’ouverture B

(Fig. 4) doit toujours être tourné vers un
côté court de la hotte.

Après mise en place du trou d’évacuation de
l’air et de l’alimentation électrique dans l’en­combrement du conduit décoratif haut, fixez la
structure de support au plafond par les vis et
rondelles de diamètre plus grand et les chevilles
en dotation.

Réglez la hauteur de la structure téléscopique
au moyen des quatre vis de fixation D (Fig. 4),
sans oublier que la hauteur de la hotte est de
345 mm et que sa distance par rapport à la table
de cuisson doit être d’au moins 650 mm (Fig. 5).

Mettez en place le tuyau d’évacuation de l’air
et le câble d’alimentation électrique.

Montez le conduit décoratif haut sur la structure.
Fixez le tuyau décoratif haut à la plaque de la
structure ancrée au plafond par les deux vis A
(Fig. 6).

Montez le conduit décoratif bas, en le poussant
jusqu’au sommet, vissez partiellement les vis B
(Fig. 6) et posez provisoirement le tuyau sur
celles-ci. Pendant cette opération contrôlez que
les trous de fixation C (Fig. 6) du conduit
décoratif se trouvent sur la partie basse.

Fixez la hotte à la plaque inférieure de la struc­ture téléscopique au moyen des quatre écrous
et rondelles livrés avec l’appareil (Fig. 7).

Suivant le modèle que vous avez choisi, il sera
nécessaire d'insérer les distanciateurs en
plastique (Fig. 6D) dans les rainures latérales
de la structure de support. Les distanciateurs
vous sont fournis.

Mettez en place la bride de jonction évacuation
de l’air A (Fig. 8) sur la hotte à travers la partie
inférieure de l’ouverture B (Fig. 4).

Fixez le tuyau d’évacuation de l’air, monté pré­cédemment, à la bride de jonction sur la hotte
et ensuite effectuez le raccordement électrique.

ATTENTION

---------------------------------------------------

La distance entre la surface de la table de
cuisson et la base de la hotte doit être d'au
moins 65 cm.

L'air aspiré ne doit pas être canalisé dans
un conduit qui est utilisé pour évacuer les
fumées produites par des appareils alimen­tés par des sources d'énergies autres que
l'énergie électrique (installations de chauf­fage central, radiateurs, chauffe-eau, etc.).

Pour évacuer l'air qui doit être éliminé
respectez les prescriptions des autorités
compétentes. De plus l'air qui doit être
évacué ne doit pas être déchargé dans une
cavité du mur, à moins que cette cavité
soit prévue pour ce but.

Prévoyez une aération de la pièce adéquate
quand une hotte et des appareils alimentés
par une énergie autre que l'énergie
électrique (poêle à gaz, à huile, à charbon
etc.) sont utilisés en même temps.
En effet, en évacuant l'air, la hotte pourrait
créer une dépression dans la pièce.
La pression négative de la pièce ne doit
pas dépasser 0,04mbar, évitant ainsi que
la source de chaleur provoque un appel
des gaz qui doivent être évacués. Il est
donc nécessaire d'équiper la pièce de prises
d'air alimentant un flux d'air frais constant.

ATTENTION: cet appareil doit être relié
à la terre.

Lors du raccordement électrique assurez­vous que la prise de courant est munie de
connexion de mise à terre; vérifiez aussi
que les valeurs de tension correspondent à
celles qui sont indiquées sur la plaque des
caractéristiques de l’appareil, qui se trouve
à l'intérieur de celui-ci.
Si votre appareil, n'a pas de câble flexible
qui ne peut pas être séparé ni de prise, ou
bien d'autre dispositif qui garantisse le dé­branchement de tous les pôles du réseau,
avec une distance d'ouverture entre les
contacts d'au moins 3 mm, ces dispositifs
de séparation du réseau doivent alors être
prévus dans l'installation fixe.

Français

Avant de procéder à une opération
d’entretien ou de nettoyage quelconque,
débranchez l’appareil.

UTILISATION

---------------------------------------------------

Evitez d'utiliser des matériaux qui causent
des flammes à proximité de l'appareil.

Dans le cas de fritures, faites tout particu­lièrement attention au danger d’incendie que
représentent les huiles et les corps gras.
A cause de son inflammabilité l’huile usagée
est particulièrement dangereuse.
N'utilisez pas de grils électriques dé­couverts.

Pour éviter des risques d'incendie possibles
suivez les instructions données concernant
le nettoyage des filtres antigraisses et sur
la façon d'enlever des dépôts éventuels de
graisse sur l'appareil.

ENTRETIEN

---------------------------------------------------

Un entretien soigné est une garantie de
bon fonctionnement et de bon rendement
de votre appareil dans le temps.

Faites très attention surtout aux filtres à
graisse et nettoyez-les périodiquement (au
moins tous les deux mois).
Retirez les filtres à graisse et lavez-les avec
un détersif neutre à la main ou dans le
lave-vaisselle.

Pour nettoyer les appareils peints, utilisez
de l’eau tiède et du détersif neutre: évitez
les produits abrasifs. Pour nettoyer les
appareils en acier, cuivre et laiton, faites
très attention: il ne faut absolument pas
utiliser de produits abrasifs ou corrosifs.
Nous conseillons d’employer des produits
spécifiques et de suivre leurs modes
d'emploi.

Eliminez les deux vis de fixation provisoire du
conduit décoratif bas et positionnez-le défini­tivement en l’appuyant contre la hotte.
Fixez par les deux vis B (Fig. 8).

MISE EN PLACE VERSION RECYCLAGE:

Pour obtenir la circulation de l’air dans le local,
à travers les grilles de la cheminée, il faut
monter la structure de soutien de la manière
suivante:

Retirez les quatre vis D (Fig. 4) de la structure
et separez la partie haute de la partie basse.

Montez un tuyau approprié sur la bride de
jonction du déflecteur d’air en dotation (Fig. 9).

Placez le déflecteur filtrant, déjà monté sur le
tuyau, dans la structure haute de manière à ce
que la bouche de sortie de l’air coincide avec
l’ouverture A (Fig. 9) de la structure de support.
Fixez à l’aide des quatre vis B (Fig. 9).

Accouplez de nouveau la partie haute et la par­tie basse de la structure téléscopique (Fig. 4)
et introduisez les vis de fixation D (Fig. 4).

A l’aide du gabarit de perçage, pratiquez les
trous pour la fixation au plafond sur la verticale
de votre table de cuisson.

Mettez en place la structure de soutien suivant
vos exigences spécifiques, sans oublier ce qui
suit: le côté de la structure avec l’ouverture B
(Fig. 4) doit toujours être tourné vers un côté
court de la hotte.

Après mise en place de l’alimentation électrique
dans l’encombrement du conduit décoratif haut,
fixez la structure de support au plafond par les
vis et rondelles de diamètre plus grand et les
chevilles en dotation.

Réglez la hauteur de la structure téléscopique
au moyen des quatre vis de fixation D (Fig. 4),
sans oublier que la hauteur de la hotte est de
345 mm et que sa distance par rapport à la
table de cuisson doit être d’au moins 650 mm
(Fig. 5).

Mettez en place le câble d’alimentation élec­trique.

Montez le conduit décoratif haut sur la structure
de manière à ce que les grilles (Fig. 10) se
trouvent à la hauteur de l’ouverture C (Fig. 4)
de la structure.

Fixez le tuyau décoratif haut à la plaque de la
structure ancrée au plafond par les deux vis A
(Fig. 6).

Montez le conduit décoratif bas, en le poussant
jusqu’au sommet, vissez partiellement les vis
B (Fig. 6) et posez provisoirement le tuyau
sur celles-ci. Pendant cette opération contrôlez
que les trous de fixation C (Fig. 6) du conduit
décoratif se trouvent sur la partie basse.

Fixez la hotte à la plaque inférieure de la struc­ture téléscopique au moyen des quatre écrous
et rondelles livrés avec l’appareil (Fig. 7).

Suivant le modèle que vous avez choisi, il sera
nécessaire d'insérer les distanciateurs en
plastique (Fig. 6D) dans les rainures latérales
de la structure de support. Les distanciateurs
vous sont fournis.

Mettez en place la bride de jonction évacuation
de l’air A (Fig. 8) sur la hotte à travers la partie
inférieure de l’ouverture B (Fig. 4).

Fixez le tuyau d’évacuation de l’air, monté pré­cédemment, à la bride de jonction sur la hotte
et ensuite effectuez le raccordement électrique.

Eliminez les deux vis de fixation provisoire du
conduit décoratif bas et positionnez-le défini­tivement en l’appuyant contre la hotte.
Fixez par les deux vis B (Fig. 8).

FONCTIONNEMENT

---------------------------------------------------

LUMIERE - Interrupteur A (Fig. 11)

Position 0: lumière toujours éteinte.
Position 1: lumière toujours allumée.

VITESSE - Interrupteur B

Permet le réglage des vitesses de fonction­nement du moteur.

MOTEUR - Interrupteur C

Position 0: moteur éteint.
Position 1: moteur allumé.
D = lampe témoin du fonctionnement du moteur.

Si vous utilisez l'appareil en version recycla-
ge, il est nécessaire de remplacer les filtres à
charbon; la fréquence de cette opération dépend
de l'utilisation que vous en faites (Fig. 12), mais
vous devez le faire environ tous les six mois.
Pour enlever les filtres, faites-leur suivre un
mouvement rotatif, et raccrochez-les toujours en
les faisant tourner, mais en sens contraire.

Pour accéder à la lampe / aux lampes d'illumi­nation, décrocher les filtres à graisse selon la
description ci-dessus et retirer le plafonnier en
dévissant la vis i faire pression de l'intérieur
(Fig.13). Remplacer avec lampes du même type.

AVVERTENZE

---------------------------------------------------

La distanza minima tra la superficie del pia­no di cottura e la parte inferiore della cap­pa deve essere 65 cm.

L'aria raccolta non deve essere convoglia­ta in un condotto usato per lo scarico di
fumi di apparecchi alimentati con energia
diversa da quella elettrica (impianti di ri­scaldamento centralizzati, termosifoni, scal­dabagni ecc.).

Per lo scarico dell'aria da evacuare rispet­tare le prescrizioni delle autorità competen­ti. Inoltre l'aria da scaricare non deve esse­re eliminata attraverso una cavità del muro
a meno che tale cavità non sia destinata a
questo scopo.

Prevedere un'adeguata areazione del loca­le quando una cappa e apparecchi alimen­tati con energia diversa da quella elettrica
(stufe a gas, ad olio, a carbone ecc), ven­gono usati contemporaneamente.
Infatti la cappa aspirante evacuando l'aria
potrebbe creare una pressione negativa
nella stanza.
La pressione negativa del locale non deve
superare i 0,04 mbar, evitando così il risuc­chio dei gas di scarico della fonte di calore.
Pertanto attrezzare il locale con delle pre­se d’aria che alimentino un flusso costante
di aria fresca.

ATTENZIONE: Questo apparecchio deve
essere collegato a terra.

Nell’operazione di collegamento elettrico as­sicurarsi che la presa di corrente sia muni­ta di collegamento di terra e verificare che
i valori di tensione corrispondano con quelli
indicati nella targhetta inserita all’interno del­l’apparecchio.
Se il Vostro apparecchio non è provvisto di
cavo flessibile non separabile e di spina, o
di altro dispositivo che assicuri la onnipolare
disinserzione dalla rete, con una distanza
di apertura dei contatti di almeno 3 mm,
allora tali dispositivi di separazione dalla
rete devono essere previsti nell'installazio­ne fissa.

Italiano

Prima di procedere a qualsiasi operazione
di pulizia o manutenzione è necessario to­gliere tensione.

USO

---------------------------------------------------

Evitare l’uso di materiali che causano fiam­mate (flambè) nelle immediate vicinanze
dell’apparecchio.

Nel caso di fritture fare particolarmente at­tenzione al pericolo di incendio che costi­tuiscono olio e grassi. Particolarmente pe­ricoloso per la sua infiammabilità è l’olio
già usato. Non usare griglie elettriche sco­perte.

Per evitare un possibile rischio di incendio
attenersi alle istruzioni indicate per la puli­zia dei filtri antigrasso e la rimozione di
eventuali depositi di grasso sull’apparec­chio.

MANUTENZIONE

---------------------------------------------------

Un'accurata manutenzione garantisce un
buon funzionamento ed un buon rendimen­to nel tempo.

Una cura particolare va rivolta ai filtri
antigrasso, che devono essere puliti perio­dicamente in rapporto all'uso (almeno ogni
due mesi). Disinserite i filtri antigrasso e
lavateli con detersivo neutro a mano o in
lavastoviglie.

Per la pulizia di apparecchi verniciati ado­perare acqua tiepida e detersivo neutro; evi­tare l'uso di prodotti contenenti abrasivi.
Per la pulizia di apparecchi in acciaio, rame
od ottone fate estrema attenzione ad evita­re l'uso di prodotti contenenti abrasivi o cor­rosivi. È consigliato l'uso di prodotti specia­lizzati, seguendo le istruzioni indicate sul
prodotto.

DESCRIZIONE

---------------------------------------------------

Il presente apparecchio è composto da una
struttura telescopica di supporto, da una cappa
e da un camino telescopico atto a rivestire la
struttura di supporto.

L'apparecchio può essere utilizzato sia in ver­sione filtrante che aspirante.

Nella versione Filtrante (Fig. 1) l'aria ed i va­pori convogliati dall'apparecchio, vengono de­purati dai filtri al carbone attivo e rimessi in
circolazione nell'ambiente attraverso le grigliette
di areazione del camino.

ATTENZIONE: Nell'uso in versione Filtrante è
quindi necessario utilizzare due filtri al carbo­ne, un camino telescopico predisposto per tale
versione, ed un deflettore A (Fig. 1) che, posto
nella parte superiore della struttura, permetta il
riciclo dell'aria nell'ambiente.

Nella versione Aspirante (Fig. 2) i vapori e gli
odori di cucina vengono convogliati direttamen­te verso l'esterno, tramite un condotto di eva­cuazione, attraverso il soffitto. Pertanto non è
più necessario l'uso di filtri al carbone.

INSTALLAZIONE

---------------------------------------------------

Si raccomanda di seguire accuratamente tut­te le fasi di montaggio e di assicurarsi, ad
istallazione avvenuta, che l'apparecchio sia
fissato ben stabilmente, inoltre si consiglia
di affidare le operazioni di montaggio a per­sonale specializzato.

Prima di procedere alle operazioni di montag­gio, per una più facile manovrabilità dell'appa­recchio disinserire i filtri antigrasso. La rimo­zione dei filtri antigrasso (Fig. 3) avviene ope­rando sull'apposito fermo, spingendoli verso l'in­terno e ruotandoli verso il basso fino a disinserirli
dai supporti. Per il reinserimento dei filtri proce­dere nell'operazione inversa.

Requisiti essenziali per il montaggio:

– Predisporre l'alimentazione elettrica all'in-

terno del camino telescopico.

– Se il vostro apparecchio deve essere in-

stallato in versione Aspirante, predisporre il
foro evacuazione aria.

Una volta stabilito il punto di fissaggio dell’ap­parecchiatura, procedete al montaggio come
segue:

INSTALLAZIONE IN VERSIONE ASPIRANTE:

Usando l'apposita maschera di foratura prati­cate i fori per il fissaggio al soffitto sulla verti­cale del vostro piano di cottura tenendo pre­sente che uno degli assi della maschera deve
corrispondere con l'asse dei comandi della
cappa.

Poichè il presente modello permette l'evacua­zione dell'aria viziata sia superiormente che
lateralmente, attraverso le aperture A o B
(Fig. 4), predisponete la struttura di sostegno
secondo le vostre esigenze specifiche tenendo
presente quanto segue:
– Il lato della struttura con l'apertura B

(Fig. 4) dovrà essere sempre rivolto verso
un lato corto della cappa.

Assicurate al soffitto la struttura di supporto tra­mite le viti e le rondelle con diametro maggiore
ed i tasselli forniti a corredo della vostra cappa,
dopo aver predisposto il foro di evacuazione
aria e l'alimentazione elettrica entro l'ingombro
del tubo decorativo superiore.

Regolate l'altezza della struttura telescopica tra­mite le quattro viti di fissaggio D (Fig. 4) tenen­do conto che l'altezza della cappa è di 345 mm
e che la distanza della cappa dal piano cottura
deve essere minimo 650 mm. (Fig. 5).

Predisponete il tubo di evacuazione aria ed il
cavo di alimentazione elettrica.

Inserite il tubo decorativo superiore sulla strut­tura.

Fissate il tubo decorativo superiore alla piastra
della struttura ancorata al soffitto tramite le due
viti A (Fig. 6).

Inserite il tubo decorativo inferiore, spingendo­lo fino alla sommità, avvitate parzialmente le
viti B (Fig. 6) ed appoggiate provvisoriamente
il tubo sulle stesse.
Durante questa operazione controllate che il
tubo decorativo inferiore abbia i fori di fissaggio
C (Fig. 6) verso il basso.

Fissate la cappa alla piastra inferiore della strut­tura telescopica, tramite i quattro dadi e relati­ve rondelle fornite a corredo (Fig. 7).

A seconda del modello da voi acquistato, sarà
necessario inserire i due distanziali in plastica
(Fig. 6D) nelle faldine laterali della struttura di
supporto. I distanziali sono in dotazione.

Attraverso la parte inferiore dell'apertura B
(Fig. 4) presente sulla struttura, applicate la
flangia raccordo aria A (Fig. 8) alla cappa.

Assicurate il tubo di evacuazione aria, prece­dentemente predisposto, alla flangia di raccor­do sulla cappa ed effettuate il collegamento elet­trico.

Eliminate le due viti del fissaggio provvisorio
del tubo telescopico inferiore, posizionatelo
definitivamente appoggiandolo alla cappa ed
assicuratelo tramite le due viti B (Fig. 8).

ISTALLAZIONE IN VERSIONE FILTRANTE:

Per ottenere il riciclo dell'aria nell'ambiente at­traverso le grigliette del camino è necessario
predisporre la struttura di sostegno nel modo
seguente:

Eliminate le quattro viti D (Fig. 4) dalla struttura
e separate la parte superiore da quella inferiore.

Assicurate un tubo adatto alla flangia di raccor­do del deflettore aria in dotazione (Fig. 9).

Inserite nella struttura superiore il deflettore fil­trante già completo di tubo, posizionatelo in
modo da far corrispondere le bocchette di usci­ta aria con le aperture A (Fig. 9) della struttura
e fissatelo tramite le quattro viti B (Fig. 9).

Accoppiate nuovamente la parte superiore e
la parte inferiore della struttura telescopica
(Fig. 4) ed inserite le viti di fissaggio D (Fig. 4).

Usando l'apposita maschera di foratura prati­cate i fori per il fissaggio al soffitto sulla verti­cale del vostro piano di cottura.

Il lato della struttura con l'apertura B (Fig. 4)
dovrà essere sempre rivolto verso un lato corto
della cappa.

Assicurate al soffitto la struttura di supporto tra­mite le viti e le rondelle con diametro maggiore
ed i tasselli forniti a corredo della vostra cappa,
dopo aver predisposto l'alimentazione elettrica
entro l'ingombro del tubo decorativo superiore.

Regolate l'altezza della struttura telescopica tra­mite le quattro viti di fissaggio D (Fig. 4) tenen­do conto che l'altezza della cappa è di 345mm
e che la distanza della cappa dal piano cottura
deve essere minimo 650mm (Fig. 5).

Predisponete il cavo di alimentazione elettrica.
Inserite il tubo decorativo superiore sulla strut­tura in modo tale che le grigliette (Fig. 10) del
tubo si posizionino in corrispondenza delle aper­ture C (Fig. 4) della struttura stessa.

Fissate il tubo decorativo superiore alla piastra
della struttura ancorata al soffitto tramite le due
viti A (Fig. 6).

Inserite il tubo decorativo inferiore, spingendo­lo fino alla sommità, avvitate parzialmente le
viti B (Fig. 6) ed appoggiate provvisoriamente
il tubo sulle stesse. Durante questa operazione
controllate che il tubo decorativo inferiore ab­bia i fori di fissaggio C (Fig. 6) verso il basso.

Fissate la cappa alla piastra inferiore della strut­tura telescopica, tramite i quattro dadi e relati­ve rondelle fornite a corredo (Fig. 7).

A seconda del modello da voi acquistato, sarà
necessario inserire i due distanziali in plastica
(Fig. 6D) nelle faldine laterali della struttura di
supporto. I distanziali sono in dotazione.

Attraverso la parte inferiore dell'apertura B
(Fig. 4) presente sulla struttura, applicate la
flangia raccordo aria A (Fig. 8) alla cappa.

Assicurate il tubo di evacuazione aria, preceden­temente predisposto, alla flangia di raccordo sul­la cappa ed effettuate il collegamento elettrico.

Eliminate le due viti del fissaggio provvisorio
del tubo decorativo inferiore, posizionatelo defi­nitivamente appoggiandolo alla cappa ed assi­curatelo tramite le due viti B (Fig. 8).

FUNZIONAMENTO

---------------------------------------------------

LUCE - Interruttore A (Fig. 11)

Posizione 0: la luce sarà sempre spenta.
Posizione 1: la luce sarà sempre accesa.

VELOCITÀ - Interruttore B

Permette la regolazione delle velocità di eser­cizio del motore.

MOTORE - Interruttore C

Posizione 0: motore spento.
Posizione 1: motore acceso.
D = gemma spia di funzionamento del motore.

Nel caso d'uso dell'apparecchio in versione fil-
trante, sarà necessario sostituire i filtri al car­bone in rapporto all'uso (Fig. 12), mediamente
ogni sei mesi. I filtri si rimuovono tramite rota­zione e si agganciano sempre tramite rotazio­ne nel senso opposto.

Per accedere alla lampada/e di illuminazione,
disinserire i filtri anti-grasso, come descritto pre­cedentemente e rimuovere la plafoniera facen­do pressione dall'interno dopo aver rimosso la
vite di fermo (Fig. 13). Sostituire con lampade
dello stesso tipo.

1

2

6

C

540-840

7

4

3

5

8

11

9

A

A

B

A

D

345

650

B

C

D

A

B

A

B

10

13

12

A

B

C

D
