Smeg GW2045 User manual [FR]

GW2045 – GW2045C

GW1060 – GW1060C

LAVE VERRERIE

MODE D'EMPLOI

LIRE ATTENTIVEMENT LE MODE D'EMPLOI

Ne pas lire ou évenutellement mal comprendre ou mal interpréter les instructions présentées dans le présent manuel peut être à l'origine de dommages à l'appareil, mais également constituer une source de danger pour l'opérateur et diminuer considérablement les prestations de l'appareil.

Le fabricant décline toute responsabilité en cas d'utilisation divergeant de celles indiquées ci-après.

L’installation, l'entretien et les éventuelles réparations doivent etre effectuées par du personnel autorisé.

Toute utilisation de cet appareil NON conforme aux spécifications du fabricant SMEG pourrait remettre en cause la garantie l'accompagnant.

Les informations contenues dans le présent mode d'emploi ne sont publiées qu'à titre informatif. Elles peuvent, ainsi que l'appareil qu'il décrit, faire l'objet de modifications sans aucun préavis. En aucun cas SMEG ne peut être retenue responsable en cas dommages, directs ou accidentels, dérivant de ou liés à l'utilisation du présent mode d'emploi.

19 390 2173 01	03/03/2011
Rev.	Date

SERVICE D'ASSITANCE ET INFORMATIONS SUR LES

PRODUITS DE LA

DIVISION SMEG INSTRUMENTS

Le personnel de notre bureau des ventes peut vous fournir des informations sur les prix et les offres.

Notre Service d'assistance technique peut vous donner des conseils pour le bon fonctionnement de l'appareil et vous mettre en contact avec le Centre d'assistance autorisé le plus proche.

[e-mail] Fax [phone] Tél [phone]

L'intégralité de notre gamme de produits est présentée sur le site internet : www.smeg-instruments.com

Pour la clientèle internationale, merci de bien vouloir contacter votre distributeur SMEG.

TABLE DES MATIERES

1.	INTRODUCTION ....................................................................................................................................	6
2.	LEGENDE DES SYMBOLES UTILISES DANS LE MODE D'EMPLOI ET SUR LA MACHINE ..........	7
3.	MISES EN GARDE D'ORDRE GENERAL ............................................................................................	8
4.	CARACTERISTIQUES GENERALES ...................................................................................................	9
	4.1. CARACTERISTIQUES TECHNIQUES...................................................................................................	9
	4.2. SOULEVEMENT ET TRANSPORT.......................................................................................................	12
	4.3. SYSTEME DE BLOCAGE DE LA PORTE.............................................................................................	12
	4.4. DEBLOCAGE D'URGENCE DE LA PORTE .........................................................................................	13
	4.4.1. DEBLOCAGE GW2045..................................................................................................................	13
	4.4.2. DEBLOCAGE GW1060..................................................................................................................	14
5.	INSTALLATION....................................................................................................................................	15
	5.1. POSTIONNEMENT ...............................................................................................................................	15
	5.2. NIVELLEMENT .....................................................................................................................................	15
	5.3. BRANCHEMENT AU RESEAU HYDRIQUE .........................................................................................	15
	5.4. EAU DEMINERALISEE PAS SOUS PRESSION ..................................................................................	17
	5.5. RACCORDEMENT DE LA VIDANGE DE L'EAU...................................................................................	19
	5.6. BRANCHEMENT ELECTRIQUE...........................................................................................................	20
6.	DESCRIPTION DES COMMANDES....................................................................................................	21
	6.1. DESCRIPTION DU PANNEAU PRINCIPAL .........................................................................................	21
	6.2. DESCRIPTION DES MODALITES DE REGLAGE (SET UP)................................................................	22
	6.3. REGLAGE DU PROGRAMME DE LAVAGE .........................................................................................	24
	6.4. CONCEPT DE THERMODESINFECTION E A0 ...................................................................................	24
	6.5. PREPARATION DE LA CHARGE A LA PHASE DE LAVAGE ET DE DESINFECTION .......................	25
	6.6. DESCRIPTION DES PROGRAMMES ..................................................................................................	26
	6.7. EXECUTION DU PROGRAMME ..........................................................................................................	29
	6.8. PHASE DE REGENERATION ET LAVAGE DES RESINES .................................................................	29
	6.9. FIN DE CYCLE ......................................................................................................................................	29
	6.10. INTERRUPTION DU PROGRAMME EN COURS...............................................................................	30
	6.11. PROCEDURE DE RESET...................................................................................................................	30
	6.12. REGLAGE DE LA DATE ET DE L'HEURE ..........................................................................................	30
	6.13. PORT DE COMMUNCIATION IMPRIMANTE .....................................................................................	31
7.	MODE D’EMPLOI.................................................................................................................................	33
	7.1. UTILISATION DE L’ADOUCISSEUR D’EAU ........................................................................................	33
	7.2. UTILISATION DU DETERGENT ET DE L'AGENT NEUTRALISANT ...................................................	34
	7.3. UTILISATION DU DISTRIBUTEUR DE DETERGENT..........................................................................	34
	7.4. CHARGEMENT DU NEUTRALISANT ..................................................................................................	35
	7.5. ACCESSOIRES EN OPTION................................................................................................................	36
	7.5.1. POMPES PERISTALTIQUES P1 ET P3 (ACCESSOIRE « SMEG ADU ») ..................................	36
	7.5.2. CAPTEURS DE NIVEAU DES RESERVOIRS DE DETERGENT .................................................	37
	7.6. MESURES DE PRECAUTION RELATIVES A L'UTILISATION DES DETERGENTS...........................	38
8.	ALARMES ............................................................................................................................................	39
9.	NETTOYAGE ET ENTRETIEN ............................................................................................................	42
	9.1. CONSIGNES ET RECOMMANDATIONS GENERALES ......................................................................	42
	9.2. PÉRIODE D’INACTIVITÉ PROLONGÉE..............................................................................................	44

Rév. 01	Manuel GW2045C – GW1060C	Page 4 sur 47

9.3. RÉUTILISATION DU LAVE VERRERIE APRES UNE LONGUE PERIODE D’INACTIVITE.................	44
9.4. ÉLIMINATION DES PETITS INCONVÉNIENTS ...................................................................................	44

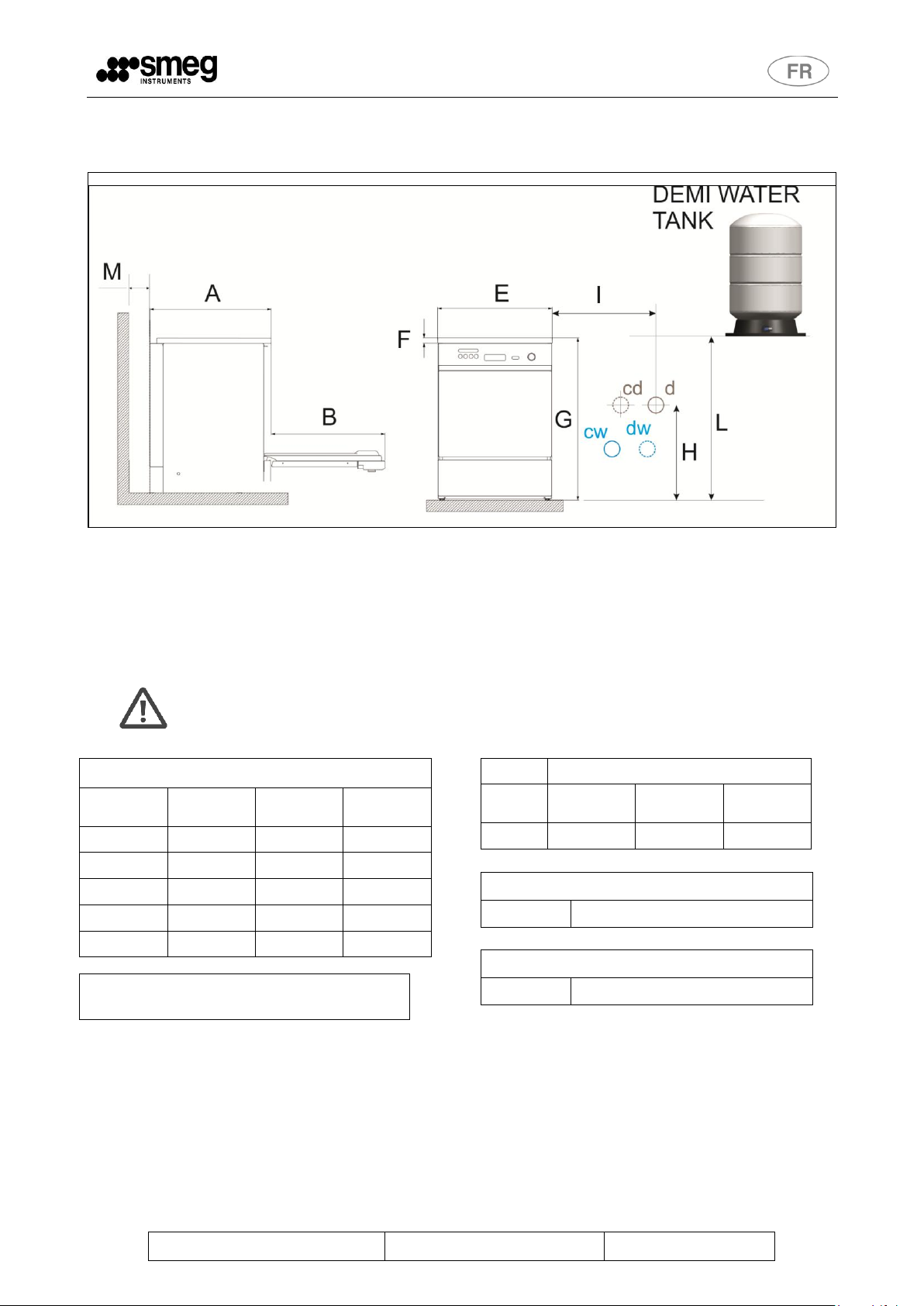

10. SCHEMA D'INSTALLATION GW2045 – GW1060..............................................................................	46

Rév. 01	Manuel GW2045C – GW1060C	Page 5 sur 47

1. INTRODUCTION

Ce manuel fait partie intégrale de l'appareil.

Il doit être conservé intact et à portée de main pendant toute la durée de vie de l'appareil.

Il est conseillé de lire attentivement le présent mode d'emploi et toutes les instructions qu'il contient avant d'utiliser l'appareil.

L'appareil a été conçu pour remplir les fonctions suivantes :

Lavage avec désinfection thermique1 ou Thermodésinfection de verrerie de laboratoire ;

Cet appareil ne peut pas être utilisé pour stériliser les instruments ou tout autre dispositif.

Tout autre usage est considéré comme impropre.

Le fabricant décline toute responsabilité en cas d'utilisation divergeante de celles indiquées.

SMEG décline toute responsabilité en cas de dommages à la suite du lavage dans l'appareil d'instruments dont les fabricants n'ont pas expréssement autorisé la décontamination automatique par thermodésinfection.

Le lave verrerie répond à toutes les exigences stipulées par les normes de sécurité en vigueur relatives aux appareils électriques.

Cet appareil est conforme aux directives applicables actuellement en vigueur (directive basse tension 2006/95/CEE, compatibilité électromagnétique 2004/108/CEE, marcage CE 93/68/CEE).

Les éventuels contrôles techniques ne peuvent être effectués que par du personnel spécialisé et autorisé Smeg.

Outre le déchéance de la garantie, les réparations exécutées par du personnel non autorisé peuvent constituer une source de danger pour l'utilisateur.

Cet appareil peut être utilisé par du personnel ayant suivi une formation spécifique. Smeg sera responsable de former, lors de l'installation, le personnel destiné à utiliser cet appareil.

Smeg décline toute responsabilité en cas de mauvais fonctionnements dus à l'utilisation de l'appareil par du personnel non qualifié.

1 Cet appareil exécute une désinfection thermique, à températures et exposition variable d'un programme à l'autre (l'opérateur choisit conformément aux règles ou normes en vigueur dans le lieu d'utilisation).

Le traitement ne remplace jamais la stérilisation. La désinfection a pour objectif de réduire les risques encourus par le personnel lors de la manipulation des instruments de laboratoire lors d'usages successifs.

Rév. 01	Manuel GW2045C – GW1060C	Page 6 sur 47

2.LEGENDE DES SYMBOLES UTILISES DANS LE MODE D'EMPLOI ET SUR LA MACHINE

Lire la partie suivante avec attention.

Attention, danger : consulter le mode d'emploi

Attention, surface chaude.

~Tension alternée.

Marcage CE.

En fin de vie, le produit doit être envoyé dans un centre de démantellement, de récupération et de recyclage.

Rév. 01	Manuel GW2045C – GW1060C	Page 7 sur 47

3. MISES EN GARDE D'ORDRE GENERAL

Ne pas introduire d'alcool ou de solvants tels que de la trémenthine pouvant provoquer une explosion. Ne pas introduire de matières salles à base de cendres, de cire ou de peinture.

S'appuyer ou s'assoier sur la porte ouverte du lave verrerie peut le faire basculer et par conséquent être dangereux pour les personnes. La fonction primaire de la porte n'est pas de supporter des charges. Le poids maximal chargeable sur la porte, celui du chariot des instruments compris, ne doit jamais dépasser 25 kgs.

Ne toucher en aucun cas la résistance en fin de programme de lavage.

Durant l'utilisation du lave verrerie, un léger brunissement de la résistance peut avoir lieu, même localisé

. Cela est normal et lié au mode de fonctionnement et non aux fonctionnalités de l'appareil.

L’appareil ne servant plus doit être rendu inutilisable. Couper le câble d'alimentation après avoir débranché la prise de courant. Lappareil devra ensuite être amené à un centre de récolte différenciée des déchets.

En cas de fonctionnement anormal, mettre le lave verrerie hors tension et fermer le robinet de l'eau. Contacter le centre d'assistance autorisé le plus proche.

Ouvrir la porte soigneusement, uniquement une fois le cycle de lavage terminé.

Ne pas ouvrir la porte en cours d'exécution d'un programme. Selon la phase en cours, de l'eau chaude, de la vapeur ou d'autres liquides risquent de sortir et constituer une source de danger pour l'utilisateur. Seule le personnel informé de manière appropriée sur le fonctionnement de l'appareil peut l'utiliser.

Rév. 01	Manuel GW2045C – GW1060C	Page 8 sur 47

4. CARACTERISTIQUES GENERALES

4.1. CARACTERISTIQUES TECHNIQUES

		ALIMENTATION ÉLECTRIQUE GW2045
	TYPE DE TENSION				230V ~
	[variat. admise 10 %]
	FRÉQUENCE [HZ]				50
	PUISSANCE [KW]				3.3
		ALIMENTATION ELECTRIQUE GW1060
	MODÈLES GW1060		GW1060		GW1060-3	GW1060-1
	VERSION		Triphasé 400V		Triphasé 230V	Monophasé 230V
	TYPE DE TENSION		400V 3/N/PE		230V 3/PE	230V 1/N/PE
	[variat. admise 10%]
	FRÉQUENCE [HZ]				50
	PUISSANCE [KW]		7 kW		7 kW	2,8 kW
	INTERRUPTEUR AUTOMATIQUE BORD
	APPAREIL		In 16A 3P+N 400V Icn		In 20A 3P 400V Icn	In 16 A 3P+N 230V Icn
	(ICN EST LA PUISSANCE D'INTERRUPTION		4500 A		6000 A	4500 A
	NOMINALE EN COURT CIRCUIT)
	DONNEES DES RACCORDEMENTS – POUR TOUS LES MODELES
	COMMUNICATION IMPRIMANTE				PORTE RS232
	ALIMENTATION HYDRIQUE – POUR TOUS LES MODELES
	TYPE D'EAU		FROIDE			DEMINERALISEE
	PRESSION [BAR]		2 – 5			2 - 5
	PORTEE MIN-MAX [L/MIN]		4-10			4-10
	TYPE DE FIXATION		3/4”			3/4”
	DURETE MAX [°F] /		5,56°F			20μS
	CONDUCTIBILITE MAX [ S/CM]
	FER [PPM] FE MAX				< 0.5

Rév. 01	Manuel GW2045C – GW1060C	Page 9 sur 47

VIDANGE HYDRAULIQUE

HAUTEURS SEPARANT LE PLAN D'APPUI DE L'APPAREIL

FAMILLES "GW2045 - GW1060" (SANS condenseur de vapeur)

HAUTEUR [MM]

DIAMÈTRE [MM]

Min 400 - Max 800

Min 40

VIDANGE HYDRAULIQUE

HAUTEURS SEPARANT LE PLAN D'APPUI DE L'APPAREIL

“GW2045C” (AVEC CONDENSEUR DE VAPEUR)

N.B. le modèle GW2045C, aussi si avec un condenseur de vapeur, a un seul tuyau de vidange dans lequel les décharges de la machine et du condenseur de vapeur sont canalisés.

HAUTEUR [MM]

DIAMÈTRE [MM]

Min 150 - Max 600

Min 40

GW2045C

150mm < A < 600mm

B < 600mm

VIDANGE HYDRAULIQUE

HAUTEURS SEPARANT LE PLAN D'APPUI DE L'APPAREIL

“GW1060C” (AVEC CONDENSEUR DE VAPEUR)

N.B le modèle GW1060C est équipé avec deux tuyau de vidange, un concernant la cuve et un concernant le condenseur. C’est necessaire avoir deux connections hydriques pour la vidange.

HAUTEUR [MM]

DIAMÈTRE [MM]

Min 650 - Max 800

Min 40

Le condenseur de vapeur est présent seulement sur les modèles de la famille GW2045C e GW1060C.

Rév. 01	Manuel GW2045C – GW1060C	Page 10 sur 47

		DIMENSIONS DU LAVE VERRERIE
	HAUTEUR [MM]				850
	PROFONDEUR [MM]		GW2045 : 620mm – GW2045C: 670mm – GW1060: 670mm
	LARGEUR [MM]			GW2045 : 450mm – GW1060: 600mm
	POIDS NET [Kg]			GW2045 : 50kg – GW1060: 65kg
	Matériel utilisé		Bassin de lavage AISI		Revêtement externe AISI 304
			316L

		CONDITIONS ENVIRONNEMENTALES
	UTILISATION		Interne
	ALTITUDE		jusqu'à 1000 m
	TEMPÉRATURE		de 5 C à 40°C
	HUMIDITÉ RELATIVE		80 % pour les températures jusqu'à 31°C avec diminution linéaire
			jusqu'à 50 % à la température de 40°C
	CATÉGORIE D'INSTALLATION		II
	DEGRÉ DE POLLUTION		2 (réf. 61010-1, par.3.6.6.2)
	Press. sonore Max [dB]		60

Rév. 01	Manuel GW2045C – GW1060C	Page 11 sur 47

4.2. SOULEVEMENT ET TRANSPORT

La base de la machine, avant de quitter l'usine, est fixée sur une palette, qui sert tant à soulever qu'à transporter l'appareil.

Le déplacement de la machine nécessite l'utilisation d'un chariot élévateur ou d'un transpalette.

Ne pas utiliser d'appareils endommagés lors du transport ! En cas de doute, consulter votre revendeur.

L’appareil ne doit être branché et installé que par du personnel autorisé par le fabricant.

4.3. SYSTEME DE BLOCAGE DE LA PORTE

Faire attention une fois l'emballage de l'appareil enlevé, celle-ci est en fait dotée d'un système de blocage autmatique de la porte.

Ne pas en forcer l'ouverture, mais procéder comme suit :

Mettre l'appareil sous tension.

Allumer l'appareil en appuyant sur le bouton portant le symbole ON / OFF .

Appuyer sur le bouton portant le symbole de la CLE : après peu, l'appareil s'ouvrira automatiquement.

SYMBOLES SUR LE PANNEAU FRONTAL DE L'APPAREIL

				Ouverture de la porte					ON / OFF
	C			Température					Manque de sel
	► ll			START / PAUSE					Résistance de réchauffement allumé

Pour ouvrir la porte sans mettre la machine sous tension, il faut utiliser le système de déblocage manuel (abordé au paragraphe suivant).

fig. 1 – Panneau frontal GW2045. Pour débloquer la porte, il faut : 1 - Allumer la machine (symbole ON/OFF), 2 – Appuyer sur le bouton portant l'icône de la CLE (premier bouton à gauche) et attendre quelques secondes.

Rév. 01	Manuel GW2045C – GW1060C	Page 12 sur 47

4.4. DEBLOCAGE D'URGENCE DE LA PORTE

4.4.1. DEBLOCAGE GW2045

Le cas échéant, s'il le faut à la suite d'un dysfonctinnement ou d'une panne de courant, il est possible d'ouvrir l'appareil manuellement.

La porte de celui-ci est doté d'un dispositif d'ouverture manuelle constitué d'une bague en catouchouc relié à un câble agissant directement sur le dispositif de fermeture, dissimulé au bas de la porte.

Pour ouvrir la porte manuellement, tirer délicatement la bague de caoutchouc vers le bas jusqu'à entendre le déclic d'ouverture de la porte.

Rév. 01	Manuel GW2045C – GW1060C	Page 13 sur 47

4.4.2. DEBLOCAGE GW1060

Le cas échéant, s'il le faut en cas de dysfonctionnement ou de panne de courant, il est possible d'ouvrir manuellement l'appareil, en agissant à l'aide d'un tournevis à tige fine sur le mécanisme d'ouverture, délicatement et en prenant soin de ne pas endommager le dispositif. Attention : avant d'ouvrir manuellement l'appareil, le débrancher de l'alimentation électrique.

fig. 2 – Panneau frontal GW1060. Pour débloquer la porte manuellement, il faut : 1 – appuyer sur la poignée d'ouverture pour atteindre le mécanisme d'ouverture ; 2 – Forcer en poussant ce dernier du bas vers le haut.

Introduire le tournevis dans la fissure qui se trouve derrière la porte et éteindre délicatement jusqu'au déclenchement du mécanisme. La zone en question est indiquée par une flèche dans l'image ci-dessous.

Rév. 01	Manuel GW2045C – GW1060C	Page 14 sur 47

5. INSTALLATION

IMPORTANT : L'appareil doit être positionné contre un mur (avec une distance minimale de 10 mm) et installé par un technicien agréé Smeg.

L'installateur est responsable du bon fonctionnement de l'appareil une fois sa mise en service, il est également tenu de fournir à l'utilisateur tous les renseignements nécessaires lui permettant de l'utiliser correctement. Toute intervention tel que le réglage, l'entretien, etc. doit être effectuée l'appareil hors tension.

Durant l'installation, il faut enlever la pellicule de protection des surfaces externes contre les rayures.

IL EST STRICTEMENT INTERDIT au personnel non autorisé et n'ayant pas suivi de formation, d'utiliser cet appareil.

Les schémas indiquant les dimensions d'encombrement de l'appareil et les positions recommandées de raccordement pour la vidange se trouve à la fin du présent manuel.

IL EST STRICTEMENT INTERDIT AUX PERSONNES NON AUTORISEES D'UTILISER CET APPAREIL.

5.1. POSTIONNEMENT

L'appareil peut toucher les parois des meubles adjacents; en prenant soin de laisser de l'espace libre derrière : il est conseillé que le mur du fonds soit en parapets ou en matière imperméable.

L'appareil est muni de tubes d'alimentation hydrique et d'évacuation de l'eau pouvant être orientés vers la droite ou la gauche pour une installation appropriée.

L'appareil peut être positionné sous un plan de travail, mais l'opération doit être exécutée par du personnel spécialisé:

5.2. NIVELLEMENT

Une fois l'appareil en position, régler la hauteur et le mettre à niveau en vissant et dévissant les pieds jusau'à ce qu'il soit parfaitement horizontal (tolérance admise de 2 degrés).

Un nivellement correct assurera un bon fonctionnement de la machine.

5.3. BRANCHEMENT AU RESEAU HYDRIQUE

Voir également la section « SCHEMA D'INSTALLATION GW2045 – GW1060 » en fin du manuel.

Remarque afin d'empêcher les risques d'entassement ou d'endommagement : si le tube de l'eau est neuf ou est resté longtemps inactif, s'assurer que l'eau soit limpide et sans impureté avant de l'ouvrir.

L'intérieur de l'appareil a été doté d'un dipositif de non retour conforme aux normes en vigueur EN 617702. Le tube a été disposé de sorte à pouvoir être raccordé à un robinet avec une douille filetée 3/4 po gaz.

Utiliser le filtre fourni indiqué par la lettre A sur l'image pour relier l'extrémité au tube de vidange.

fig. 3 – Insérer les filtres fournis lors du branchement du tube de vidange.

2 Norme CEI EN 61770 "Appareils électriques branchés au réseau hydrique. Dispositions permettant d'éviter le retour d'eau par effet de siphon et les pannes des systèmes de raccordement." (IEC 61770 "Electric appliances connected to the water mains - Avoidance of backsiphonage and failure of hose-sets").

Rév. 01	Manuel GW2045C – GW1060C	Page 15 sur 47
