Frigorífico ES
Le agradecemos su confianza en nuestra firma que ha demonstrado con la compra
de este aparato. Le deseamos mucho gusto con él.
El frigorífico está destinado para el uso
doméstico. En él puede Ud. conservar los
alimentos frescos a la temperatura mayor a
0°C.
Antes de primera puesta en marcha...32
Libro de instrucciones
Instrucciones para empotrar
Nuestro cuidado por el medio ambiente
Ahorro de energía
Notas importantes................................ 33
Retirada de aparatos usados
Instalación y conexión del aparato .....34
Selección del lugar
Conexión a la red eléctrica
Descripción del aparato ......................34
Manejo del aparato .............................35
Selección de temperatura
Utilización del aparato ........................36
Conservación de los alimentos en el
frigorífico
Mantenimiento y limpieza...................37
Descongelación automática del frigorífico
Limpieza del aparato
Parada del aparato
Eliminación de los defectos en
funcionamiento ....................................37
Antes de primera puesta en marcha
Antes de conectar el aparato a la red
eléctrica, dejarlo en reposo
aproximadamente 2 horas. De este modo
se reduce la posibilidad de la operación
incorrecta, debido a la influencia del
transporte sobre el sistema de
enfriamiento.
Limpiar el aparato muy bien,
especialmente su interior (Véase el
capítulo Mantenimiento y limpieza).
Si los accesorios interiores no están en
su lugar, colóquelos según mostrado en
el capítulo Descripción del aparato.
Libro de instrucciones
El libro de instrucciones está destinado para
el usario, describiendo el aparato y su uso
correcto y seguro. Este libro de
instrucciones sirve para diferentes
tipos/modelos de aparatos, así que pueda
incluir también las funciones y equipo que
su aparato no tiene.

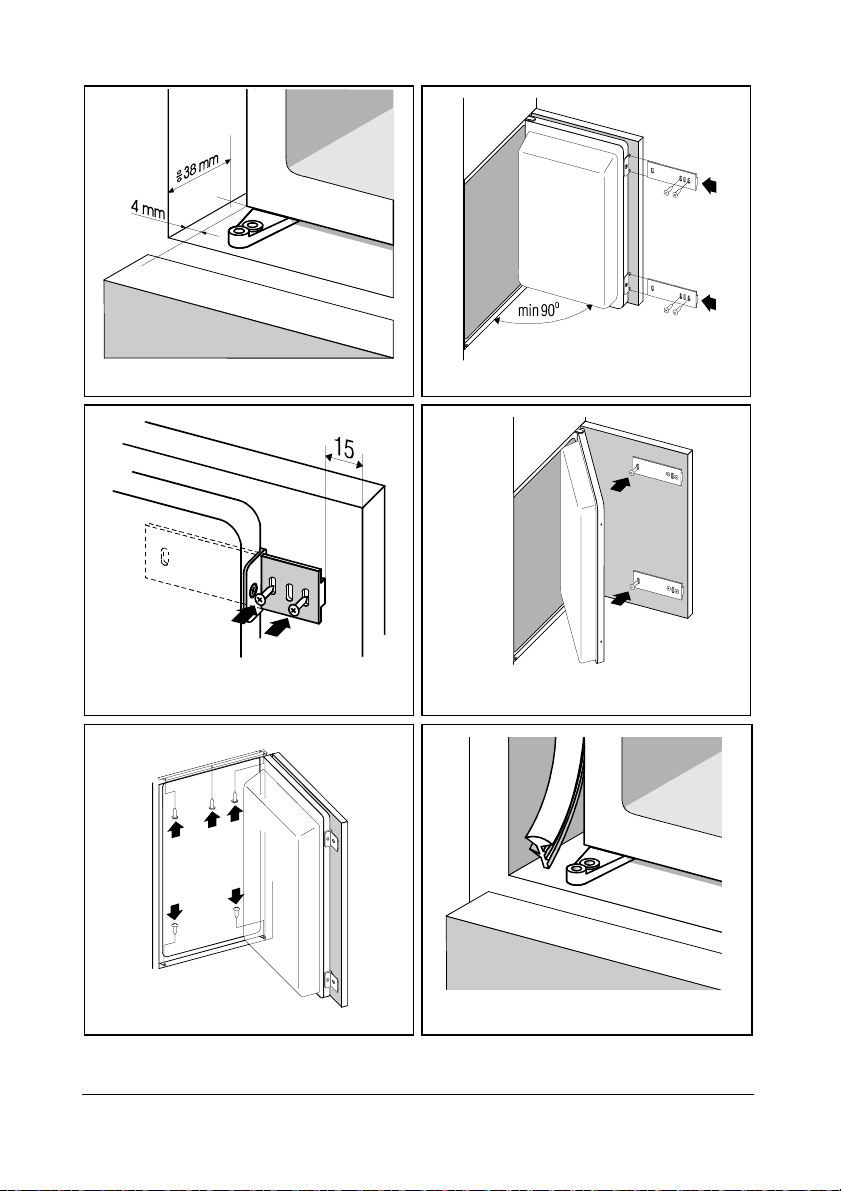

Instrucciones para empotrar
Los aparatos integrables van equipados con
las instrucciones para empotrar el aparato
en un mueble de cocina. Están intentadas
para una persona calificada.
Nuestro cuidado por el medio
ambiente
Para el embalaje de nuestros productos
utilizamos materiales que pueden
reciclarse, depositarse en un vertedero o
destruirse.
Para los libros de instrucciones
empleamos el papel reciclado o papel
blanqueado sin cloro.
Si desea deshacerse del aparato,
entréguelo a los organismos habilitados
para la recogida de electrodomésticos
"usados" (Ver capítulo Retirada de
aparatos usados).
Ahorro de energía
No abra la puerta más de lo necesario y
ciérrela rápidamente, sobre todo si hace
calor y hay humedad. Procure que el
aparato esté abierto el menor tiempo
posible; esto es especialmente
Libro de instrucciones32
importante para los congeladores
verticales.
Procura de vez en cuando si el aparato
enfrie correctamente (una libre
circulación de aire en la parte trasera del
aparato).
Gira el botón del termostato desde la
posición alta a la posición baja, siempre
cuando lo permiten el uso del aparato y
las circumstancias.
Deje enfriar los alimentos a temperatura
ambiente antes de introducirlos en el
frigorífico.
La capa de escarcha e hielo aumenta el
consumo de energía eléctrica y debe Ud.
Notas importantes
quitarla siempre cuando ésta alcanza el
espesor de 3-5 mm.
Si las juntas están deterioradas o no
cierran de forma hermética se producirá
un mayor consumo de energía; procure
cambiarlas a tiempo.
El condensador de la parte posterior debe
estar siempre limpio.
Respete las indicaciones que figuran en
los capítulos Ubicación y ahorro de
energía para no producir un mayor
consumo de energía.
Si el aparato nuevo reemplazó el aparato viejo,
no más empleado, teniendo la cerradura de
golpe o pestillo que no se puede abrir desde la
parte interior, hay que destruir la cerradura. De
este modo disminuirá el peligro de la posible
sofocación de los niños.
Conectar el aparato correctamente a la red
eléctrica (Véase el capítulo Conexión a la red
eléctrica).
Si el olor y color del alimento son dudusos,
tirarlo porque puede ser peligroso de
consumir.
Desconectar el aparato de la red eléctrica
siempre antes de reparar el aparato (la
reparación debe hacerse por una persona
calificada), limpiarlo o reemplazar la
lámpara.
No utilice aparatos eléctricos (secadores de
pelo, etc.) o instrumentos punzantes para
descongelar el aparato, sino solamente los
productos recomendados por el fabricante.
Para proteger el medio ambiente, procure no
dañar la parte posterior del aparato (el
condensador) o las partes de refrigeración
del interior del aparato.
El aparato contiene líquido frigorífico y
aceite; por ello es necesario deshacerse del
aparato antiguo de acuerdo con las
siguientes normas de protección del medio
ambiente (Ver capítulo Nuestra
preocupación: proteger el medio ambiente).
La placa de características está en el interior
o en la parte trasera del aparato.
El símbolo en el producto o en su
embalaje indica que este producto no
se puede tratar como desperdicios
normales del hogar. Este producto se
debe entregar al punto de recolección de
equipos eléctricos y electrónicos para
reciclaje. Al asegurarse de que este
producto se deseche correctamente, usted
ayudará a evitar posibles consecuencias
negativas para el ambiente y la salud
pública, lo cual podría ocurrir si este
producto no se manipula de forma
adecuada. Para obtener información más
detallada sobre el reciclaje de este
producto, póngase en contacto con la
administración de su ciudad, con su
servicio de desechos del hogar o con la
tienda donde compró el producto.
Retirada de aparatos usados
Entregue los aparatos usados al servicio
autorizado de recogida. Si éste cuenta con
un sistema de bloqueo (cerradura, cerrojo),
inutilice este mecanismo de cierre para evitar
cualquier posible accidente de los niños.
Los frigoríficos y congeladores contienen
líquido de refrigeración y materiales aislantes
que deben ser tratados por los servicios
correspondientes. Para su retirada, póngase
en contacto con estos servicios o pida
consejo a su distribuidor. Procure no dañar
el tubo de la parte posterior del aparato.
Libro de instrucciones 33
Instalación y conexión del aparato
Selección del lugar
Instale el aparato en un lugar seco y
regularmente aerado. La temperatura del
ambiente permitida depende del tipo (clase) del
aparato, lo que esta especificado en la tabla de
inscripción del aparato. Evite colocar el aparato
cerca de cocinas, radiadores, calantadores de
agua o cualquier otra fuente de calor y no
exponga el aparato a la luz directa del sol.
No sitúe el aparato cerca de una fuente de
calor; éste deberá situarse a 3 cm como
mínimo de cocinas eléctricas o de gas y a 30
cm como mínimo de estufas de gasóleo o
carbón. Si la distancia es inferior a la
aconsejada, utilice una placa aislante. Es
necesario dejar una zona de ventilación de
unos 200 cm² detrás del aparato. El módulo de
cocina en que se instale el aparato deberá
tener una altura de al menos 5 cm por encima
Descripción del aparato
del aparato para permitir una ventilación
satisfactoria del condensador.
Clase Temperatura del ambiente
SN (subnormal) de + 10°C a + 32°C
N (normal) de + 16°C a + 32°C
ST (subtropical) de + 16°C a + 38°C
T (tropical) de + 16°C a + 43°C
Conexión a la red eléctrica
Conectar el aparato a la red eléctrica por medio
de un cordón de alimentación. El enchufe
mural debe tener una toma a tierra (enchufe de
seguridad). La tensión nominal y la frecuencia
previstas figuran en la placa de características.
El sistema de tierra y conexión eléctrica del
aparato deben estar conformes con las normas
y reglas vigentes. El aparato puede sostener
una deviación de voltaje de corta duración,
pero no más de -6 a +6%.
ž
Estante (1)
(su número depende del modelo)
Puede colocar las estantes sobre las guías
dentro del aparato a su gusto. Las estante
están protegidas contra la extracción. Si quiera
extraer la estante, elévela suavemente en su
parte posterior y sáquela. Las rejillas de vidrio
(que sólo se encuentran en algunos modelos)
están protegidas por soportes de plástico. Si
desea retirar la rejilla, antes debe tirar de los
dos soportes hacia Vd. También puede quitar
Libro de instrucciones34
los soportes, pero le aconsejamos que los
guarde para transportes eventuales. Conserve
los alimentos de fácil deterioro en la parte
trasera de la estante, donde la temperatura es
más fría.
Portador para las botellas
(sólo algunos tipos lo tienen)
El portador (el número depende del tipo) está
hecho para guardar las botellas. Dos
posiciones de colocación son posibles
(horizontal o elevada por delante con una guía).
El portador posibilita también la colocación de
la botella sobre el tap ón. Está protegido contra
el sacamiento. Puede sacar el portador pero
sólo vacío con elevar su parte trasera y atraerlo
hacia sí.
¡Advertencia!
En el caso de que la puerta está equipada con
los tablados de descargo, instale el portador de
manera que la largueza de las botellas no
impide cerrar la puerta. Sobre el portador
puede colocar no más que 9 botellas de 0,75 l
o más contenido (el peso máximo es 13 kg) mire la etiqueta bajo el marco del termostato
en el aparato.
Abertura para el desagüe (2)
Debajo de la placa de enfriamiento, (ésta enfria
el interior del frigorífico y está incorporada en el
panel trasero), se encuentran una ranura y
abertura para el desagüe. Procure que la
ranura y la abertura no estén obstruidas (por
ejemplo con los residuos de alimentos).
Compruebe con frecuencia y limpie, si es
necesario (con una pajilla de plástico).
Caja para frutas y legumbres (3)
La caja para frutas y legumbres está en el
fondo del frigorífico debajo de una tapa de
vidrio. De este modo se mantiene un grado de
humedad constante que beneficia la
conservación, impidiendo que las frutas y
legumbres se sequen.
Contrapuerta del frigorífico
La contrapuerta está equipada con estantes o
cajas donde puede Ud. almacenar queso,
mantequilla, yogur, huevos, u otros envases
pequeños, tubos y conservas, etc.
En la parte inferior puede conservar botellas.
Iluminación del interior del frigorífico
La luz del interior brilla cuando la puerta está
abierta, sin consideración de la posición del
botón del termostato.
NOTAS IMPORTANTES
Los accesorios del interior pueden variar con
respecto al modelo del aparato.
Si quiera, puede Ud. comprar en los
servicios autorizados otros accesorios
adicionales, como por ejemplo la caja para
condimentos, el contenedor de tubos con
soporte y estante.
Manejo del aparato
Se maneja el frigorífico por medio del botón de
termostato, situado en el interior del frigorífico,
girándolo en el sentido de las agujas del reloj
desde STOP (0) a 7 y atrás.
Selección de temperatura
Las posiciones más altas del botón
(alrededor de 7) significan temperaturas más
bajas (más frías) en todas partes del
aparato. La temperatura dentro del frigorífico
puede caer también bajo 0°C. Emplee las
posiciones altas sólo cuando desee o
cuando se recomiende una temperatura de
enfriamiento más baja. Recomendamos una
posición media del botón en el caso de la
temperatura ambiente normal.
El cambio de la temperatura ambiente influye
la temperatura dentro del aparato. Con
respecto a esto debe seleccionar la posición
del termostato.
Libro de instrucciones 35
En la posición STOP (0) el aparato no
funciona (el sistema de enfriamiento está
apagado) pero el aparato sigue bajo tensión
(la luz brilla cuando abre la puerta del
frigorífico).
La temperatura dentro del frogorífico
depende también de la frecuencia de
apertura de la puerta.
Utilización del aparato
Conservación de los alimentos en el
frigorífico
La utilización apropiada del aparato, el
empaquetado de los alimentos, el reglaje
correcto y el respeto de las normas de
higiene son fundamentales para la calidad
de la conservación de los alimentos.
Los alimentos que se guardan en el
frigorífico deben ser frescos, de buena
calidad y envasados apropiadamente, de
modo que no transmitan olores y humedad.
Procure que los alimentos siempre estén
bien envasados (en las bolsas de polivinilo,
papel de aluminio o papel parafinado, etc.) o
colocados en recipientes o botellas cerrados.
Retire los paquetes de la tienda antes de
guardar los alimentos en el frigorífico
(paquetes de yogures, etc.)
No conserve en el frigorífico los géneros
explosivos, evaporables e inflamables.
Las botellas con los líquidos que contienen
mucho alcohol deben estar bien cerradas y
en posición vertical.
Los alimentos no deben tocar el panel
trasero del frigorífico!
Espere a que se hayan enfriado por
completo los alimentos preparados antes de
guardarlos.
Guarde los alimentos más perecederos en la
zona más fría del aparato.
Procure abrir la puerta lo menos posible.
Ajuste el termostato de forma que se
consiga una temperatura más baja. Este
ajuste debe hacerse de forma progresiva
para que no se congelen los productos.
Para medir la temperatura de una zona se
puede utilizar un termómetro introducido en
un recipiente lleno de agua. La lectura de la
temperatura debe realizarse unas horas
después de la estabilización del conjunto.
Algunas soluciones orgánicas, aceite volátil
en las mondas de limones y naranjas, ácido
en la mantequilla, etc. pueden causar el
daño y envejecimiento prematuro de las
superficies plásticas y juntas del aparato, si
este contacto dura por un largo tiempo.
Un olor mal en el frigorífico significa que
algún alimento se echa a perder. Para
eliminar o disminuir este olor, añade al agua
de lavar un poco de vinagre.
Recomendamos también usar los filtros de
carbón activo con el fin de limpiar el aire y
neutralizar los olores.
Si Ud. se va de casa por algunos días, quite
del frigorífico todos los alimentos de fácil
deterioro.
Tiempo de conservación de los alimentos dentro del frigorífico
Alimento Tiempo de conservación (en días)
Mantequilla +++++++=====
Huevos ++++++++++====
Carne: cruda en trozos + + =
cruda picada + =
ahumada ++++++++++====
Pescado + =
Adobos ++++++++++====
Vegetales de raíces ++++++++======
Queso ++++==========
Dulces ++====
Frutas ++========
Alimentos cocidos ++==
+ tiempo recomendable de conservación = tiempo posible de conservación
1234567891011121314
Libro de instrucciones36
Mantenimiento y limpieza
Descongelación automática del
frigorífico
No necesita descongelar el frigorífico porque el
hielo acumulado en la parte trasera se
descongela automáticamente. El hielo,
acumulado en la parte trasera del compresor,
se funde cuando el compresor no funciona y el
agua gotea hacia abajo, a través de la abertura
en la puerta trasera del frigorífico y está
recogida en el recipiente del compresor, donde
se evapora.
Limpieza del aparato
Antes de proceder a limpieza,
desconecte el aparato de la red eléctrica.
No emplee elementos cortantes y
detergentes abrasivos que puedan dañar el
aparato. Al limpiar hay que tener cuidado de
quitar todos los restos de detergentes.
Limpie el exterior del aparato con el
agua y detergente líquido. Las superficias
barnizadas limpia con un trapo blando y
con el producto de limpieca a base de
alcohol (por ejemplo, producto para
limpiar los vidrios). Usar podéis tambien
el alcohol (el etanol o el izopropilalcohol).
Para los partes plasticos y barnizados el
uso de los purgantes abrezivos o de los
purgantes especiales agresivos, como
son los purgantes para la chapa inoxy
etc., no es adecuado.
Retire los accesorios interiores del
aparato y límpielos con el agua y
detergente líquido. No es aconsejable
lavar las partes plásticas en lavavajillas.
Lave el interior del aparato vaciado con
agua templada a la que se ha añadido un
poco de vinagre.

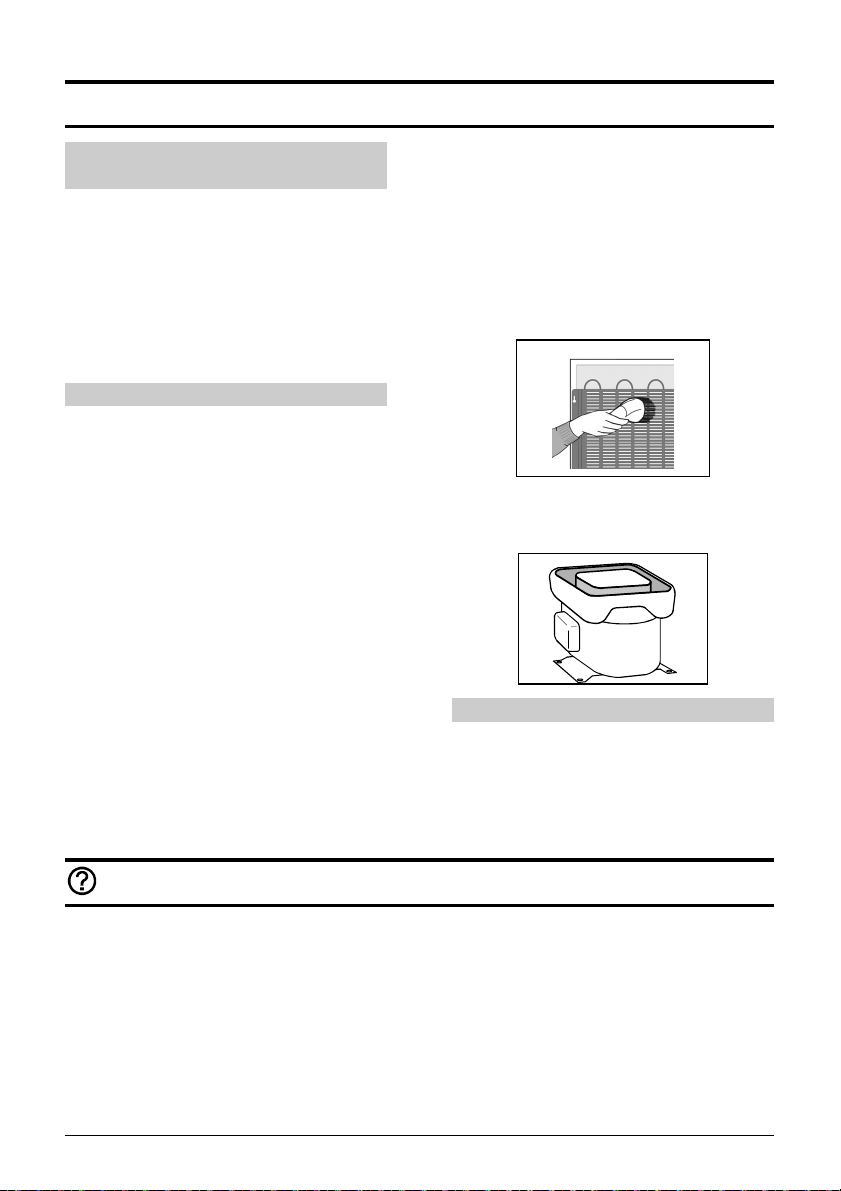

Con el tiempo, el condensador trasero
se va cubriendo de polvo. Se puede
limpiar con un cepillo suave no metálico o
con el aspirador.
Después de haber limpiado el aparato,
vuelva a conectarlo a la red eléctrica y
introduzca los alimentos.
Limpia tambien el recipiente que esta
sobre el compresor de armario frigorifico
(no quitar el recipiente).
Parada del aparato
Cuando el aparato no va a funcionar
durante un tiempo prolongado, coloque el
botón del termostato en la posición STOP
(0). Desconecte el aparato de la red
eléctrica, vacíe, descongele, limpie el
aparato y deje la puerta abierta.
Eliminación de los defectos en funcionamiento
Durante el uso del aparato pueden ocurrir
algunos defectos en funcionamiento.
Describimos algunos defectos debidos, en la
mayoría de los casos, al uso impropio del
aparato y los puede eliminar Ud. mismo.
Después de la conexión a la red eléctrica el
aparato no funciona
Comproebe si hay tensión en el enchufe y si
el aparato está encendido (el botón del
termostato en la posició de operación).
Libro de instrucciones 37
Sistema de enfriamiento funciona sin
interrupción por mucho tiempo
Se abre la puerta con mucha frecuencia y
por mucho tiempo
La puerta no cierra bien (un cuerpo extraño
entre la puerta, puerta bajada, junta
dañada,...).
Se ha introducido una cantidad excesiva de
los alimentos.
Debido al enfriamiento inadecuado del
compresor y condesador hay que comprobar
la circulación del aire detrás del aparato y
limpiar el condesador.
Acumulación de hielo sobre la placa trasera
en el interior del frigorífico
Si el agua se derrama por la gotera, está
recogida a través de la abertura en el
recipiente, situado encima del compresor
porque el aparato tiene asegurado una
descongelación automática del frigorífico.
Cuando se acumula en la placa de
enfriamiento una capa de escarcha excesiva
(3-5 mm), descongele el aparato de mano.
Sitúe el botón del termostato en la posición
STOP (0) y deje la puerta del frigorífico abierta.
No descongele por medio de aparatos
eléctricos (secador de pelo) o elementos
cortantes. Razones para la acumulación
excesiva de hielo:
la puerta no cierra bien (si la junta está
sucia o dañada, límpie o reemplázela),
se abre la puerta con mucha frecuencia
y por un largo tiempo,
colocación de los alimentos calientes en
el frigorífico,
los alimentos o recipientes tocan el
panel trasero en el interior del frigorífico.
Agua se derrama del frigorífico
Esto ocurre cuando la abertura para la salida
de agua está obstruida o cuando el agua
descongelada no corre por la gotera.
Limpie la abertura obstruida por medio de
una pajilla de plástico.
Funda una capa de hielo excesiva de mano
(Véase el capítulo Acumulación de hielo en
la parte trasera en el interior del frigorífico.)
Ruido
Enfriamiento en los frigoríficos y congeladores
funciona por intermedio del sistema de
enfriamiento con el compresor, causando un
poco de ruido. La intensidad de este ruido
depende de la ubicación, uso correcto y edad
del aparato.
Durante el funcionamiento del compresor
puede Ud. oir el ruido del líquido y cuando
éste no funciona el ruido del líquido de
enfriamienton. Eso es normal y no influye la
duración de la vida del aparato.
Inmediatamente después de haber puesto
el aparato en marcha, el funcionamiento del
compresor y el trasiego del líquido de
enfriamiento puedan estár un poco más
ruidosos. Eso no significa una avería y no
influye la duración de la vida del aparato.
Con el tiempo estos ruidos se dismunuyen.
Sin embargo, algunas veces aparecen
durante la operación del aparato algunos
ruidos extraños o más fuertes que no son
normales para el aparato. En la mayoría de
los casos ellos se deben a la ubicación
incorrecta del aparato.
El aparato debe quedar perfectamente
nivelado y colocado sobre una
superficie bastante firme.
El aparato no debe tocar la pared u otro
mueble.
Apruebe si los accesorios interiores están en
su lugar o bien si el ruido no se debe al
contacto entre las botellas, conservas u otros
recipientes.
Cambio de lámpara
Antes de cambiar la lámpara, desconecte el
aparato. Aprete con sus dedos la tapa que
cubre la lámparea en la parte trasera (en la
dirección de la flecha no.1) de modo que la
tapa sale de su posición. Luego, quite la tapa
(en la dirección de la flecha no. 2) y cambie la
lámpara por otra (E14, máx.15W).
No tire la lámpara entre desperdicios
orgánicos.
Lámpara es material de consumo y nuestra
garancia no se refiere a ella.
La bombillas utilizadas en este aparato son
bombillas especiales destinadas únicamente al
uso en electrodomésticos. Estas bombillas no
pueden utilizarse para la iluminación de
espacios y en los hogares.
NOS RESERVAMOS EL DERECHO A MODIFICACIONES QUE NO TIENEN
EFECTO SOBRE LAS FUNCIONES DEL APARATO.
Libro de instrucciones38
Instrucciones para empotrar
Frigoríficos y congeladores
integrables
Estas instrucciones para empotrar están destinadas para una
persona calificada.
El aparato debe empotrar e instalarse en conformidad con las
instrucciones y normas vigentes.
Estas instrucciones sirven para empotrar varios tipos/modelos de
aparatos y pueden incluir también los procedimientos que no son
necesarios para su aparato.
26
Dimensiones de empotrar y
enfriamiento del aparato 27
Cambio del sentido de la
abertura de la puerta 28-29
Cómo empotrar el aparato 30-31
Instrucciones para empotrar
Dimensiones de empotrar y enfriamiento
del aparato
La colocación del aparato debe permitir una circulación libre del
aire porque durante la operación del aparato la parte trasera se
calenta (y el agua en el recipiente colocada encima del compresor
se evapora).
• En el zócalo del mueble de cocina hay que prever una abertura
de no menos de 200 cm² para la entrada del aire de
enfriamiento.
• No cubra la abertura superior del canal de aireación porque el
aire sale en la parte superior del mueble de cocina.
A (mm) B (mm)
575 575-580
875 875-880
1025 1025-1030
1225 1225-1230
Instrucciones para empotrar
27
Cambio del sentido de la abertura de la puerta
Si no le corresponde a Ud. el sendito de la abertura de la puerta,
puede cambiarlo. Para ello el aparato va provisto de las aberturas
situadas en la parte opuesta de la caja del aparato y cubiertas con los
tapones.
• Quite la tapa de la bisagra superior, desatornille la bisagra y
quite la puerta del aparato (la puerta está sólo colgada sobre
la bisagra inferior).
• Desatornille el torno superior, colóquelo en la parte opuesta de la
caja del aparato y atornille.
• Quite la arandela de la bisagra inferior y (girándola en sentido de
las agujas del reloj) desatornille el tapón de la bisagra inferior.
• Coloque el tapón y la arandela, en el orden opuesto, dentro de la
abertura de la bisagra inferior en la parte opuesta del aparato.
• Quite los elementos angulares en la puerta y cambie sus
posiciones (coloque elemento angular sin agujero en el lugar del
elemento angular con agujero y viceversa).
• Coloque la puerta del aparato sobre la bisagra inferior.
• Atornille la bisagra superior y cúbrala con la tapa.
• Traslade las guías de los distribuidores a la parte opuesta de la
puerta.
• Cubra las aberturas con los tapones.
• Después de haber cambiado el sentido de la apertura de la puerta,
compruebe la posición de la junta de la puerta. (La junta no debe
estar torcida y debe cerrar bien en todas partes.) Si no está bien
puesta debe sacarla y girarla por 180°.
En algunos modelos no se puede cambiar la junta de la puerta.
Donde la junta no adhiere bien a la carrocería del aparato, hay que
calentarla (con un secador de pelo, por ejemplo) a una distancia
apropiada y dilatarla ligeramente hasta que tenga dimensiones
necesarias.
28
Cambio del sentido de la apertura de la puerta del
compartimento de baja temperatura
• Desatornille el pestillo y la bisagra de la puerta del
compartimento de baja temperatura y quite la puerta.
• Cubra los agujeros con los tapones que van suministrados.
• Gire la puerta por 180°, colóquela en la parte opuesta del
compartimento de baja temperatura y atornille la bisagra y el
pestillo de la puerta a lugares nuevos (los agujero están ya
marcadas).
Instrucciones para empotrar
1 Tapa de la bisagra superior 6 Tapón de la bisagra inferior
2 Bisagra superior 7 Bisagra inferior
3 Torno superior 8 Elemento angular sin agujero
4 Guía del distribuidor 9 Elemento angular con agujero
5 Arandela de la bisagra inferior
10 Puerta del compartimento de baja temperatura 12 Bisagra de la puerta
11 Pestillo de la puerta
Instrucciones para empotrar
29
Cómo empotrar el aparato
• Empuje el aparato unos 38 mm dentro del mueble de cocina. La
distancia entre el aparato y el lado del mueble en la parte
opuesta de la bisagra de la puerta debe ser 4 mm por toda
altura (ilustración 1).
• Abra la puerta del aparato de par en par y júntela con la puerta
del mueble de cocina de la siguiente manera.
− Fije los carriles de las correderas (están en la bolsa de
plástico junto con los tornillos ST 4,2 x 9,5) en el borde de la
puerta del aparato. Insierte los tapones en los agujeros.
− Aprete la puerta del aparato junto con la puerta del mueble de
cocina (ilustración 2).
− Coloque los distribuidores dentro de las guías de los
distribuidores y atorníllelos a 15 mm del borde del mueble de
cocina por medio de los tornillos A 4 x 12 (ilustración 3).
− Quite las guías de los distribuidores y separe la puerta del
aparato y la puerta del mueble de cocina.
− Fije las guías de los distribuidores también con otros tornillos
y procure que los distribuidores no cambien de lugar
(ilustración 4).
− Fije las guías de los distribuidores en su lugar original.
− Cierre la puerta y compruebe si la puerta cierre bien (la junta
de la puerta no debe estar torcida).
NOTA:
Los aparatos de altura 575 mm tienen sólo un distribuidor y una
guía del distribuidor.
• Por último, fije el aparato dentro del mueble de cocina.
Atorníllelo al techo con tres tornillos A 4 x 12 a través del torno
superior y al fondo con dos tornillos A 4 x 16 a través de las
bisagras inferiores. Para los tornillos haga el agujero de ø 3 x 5
(ilustración 5).
• Cubra la hendedura en la parte opuesta de la bisagra de la
puerta del aparato con la junta que va adjuntada (ilustración 6).
30
ATENCION
Antes de empotrar el aparato dentro del mueble de cocina,
desconecte el aparato de la red eléctrica. El botón del termostato
debe estar en la posición STOP (0) y el interruptor
apagado/encendido debe estar en la posición de apagado.
Instrucciones para empotrar
ilustración 1 ilustración 2
ilustración 3
ilustración 5
Instrucciones para empotrar
ilustración 4
ilustración 6
31
Loading...
