Notice d’utilisation
Nous vous remercions de votre confiance d'avoir acheté notre appareil. Nous
vous souhaitons beaucoup de plaisir en l'utilisant.
Le réfrigérateur est destiné à l'usage ménager pour tenir les
denrées fraîches à la température au-dessus de 0°C.
Réfrigérateur
Avant la première mise en
service 18-19
Emplacement et raccordement 20
Description de l'appareil 21-22
Commande 23
Utilisation 24-25
Entretien et nettoyage 26
Dépannage 27-28
1RWLFHGXWLOLVDWLRQ
Avant la première mise en service
• Avant de brancher l'appareil sur le réseau électrique, il faut le laisser en
place environ 2 heures. De cette manière on diminue la possibilité d'un
fonctionnement incorrect dû à l'influence du transport sur le système de
réfrigération.
• Nettoyez l'appareil, surtout son intérieur (voir le chapitre sur le nettoyage
de l'appareil).
• Si les accessoires ne se trouvent pas à leur place, il faut les aménager
suivant les instructions données dans le chapitre Description de l'appareil.
Notice d’utilisation
Cette notice d'utilisation est destinée au consommateur. Elle décrit l'appareil
ainsi que son emploi correct et sûr. Il est possible qu'elle mentionne des
fonctions qui ne concernent pas votre appareil, car elle a été rédigée pour de
différents types/modèles d'appareils.

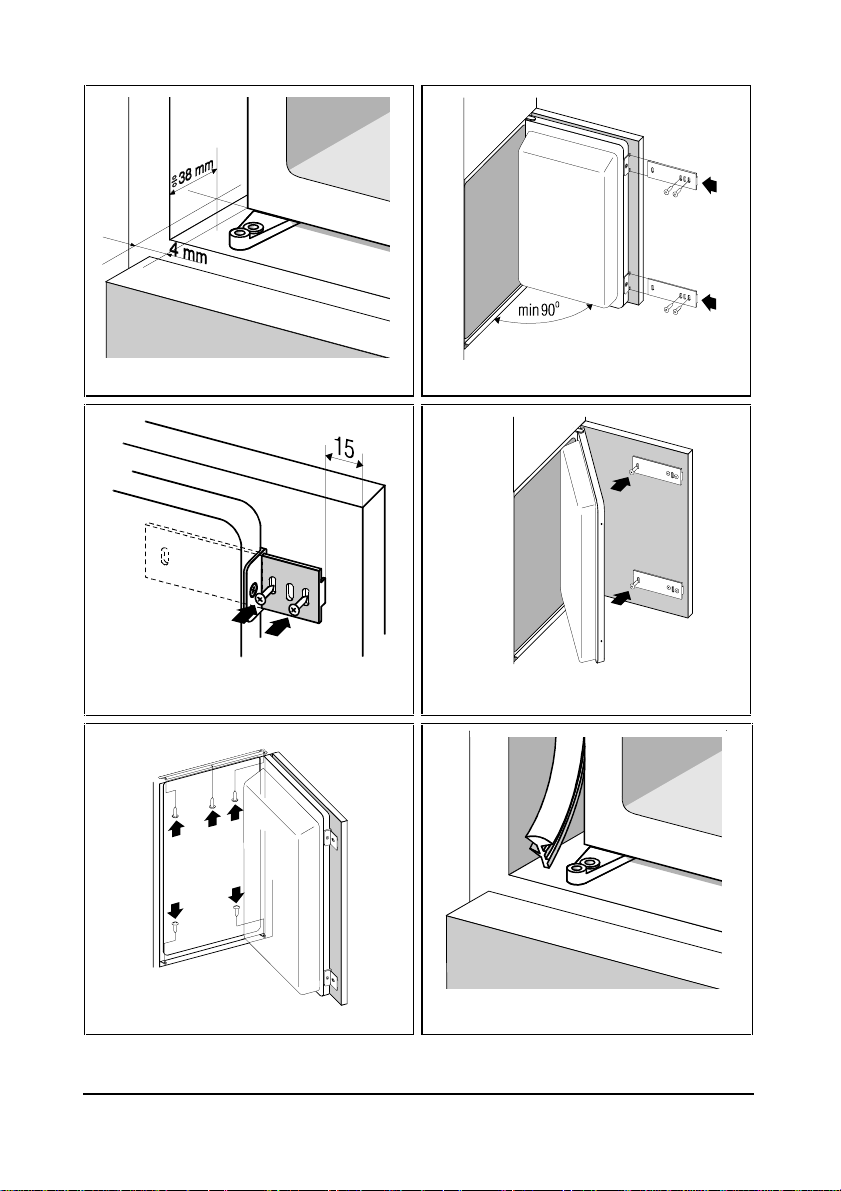

Notice d'intégration
Les appareils intégrables sont accompagnés des notices d'intégration et
d'installation dans le meuble.
Ce travail doit être fait par un technicien et ces notices sont destinées à lui.
Notre soin à l'environnement
• Pour l’emballage de nos produits nous utilisons des matériaux qui peuvent
être recyclés, déposés ou détruits.
• Aussi cette notice d'utilisation est imprimée sur le papier recyclable, ou
bien sur le papier blanchi sans chlore.
• Lorsque vous cesserez d’employer cet appareil, remettez-le aux
organismes habilités pour la collecte des appareils ménagers “usagés”
(Voir le chapitre Enlèvement des appareils usagés).
Conseils d'économie d'énergie
• Ne pas ouvrir la porte plus souvent que nécessaire et la refermer
rapidement, notamment par temps chaud et humide. Veillez à ce que
l’appareil soit ouvert le moins longtemps possible ce qui est surtout
important pour les congélateurs armoires.
• De temps en temps vérifier que le réfroidissement de l'appareil soit
toujours suffissant (une bonne circulation d'air derrière l'appareil).
• Déplacez la manette du thermostat de la position plus haute à la position
plus basse dès que le fonctionnement de l'appareil et les circonstances le
permettent.
• Laissez refroidir les aliments à température ambiante (les soupes en
particulier) avant de les entreposer dans l’appareil.
1RWLFHGXWLOLVDWLRQ
• Les couches de glace ou de givre augmentent la consommation de
l'énergie électrique. Enlevez-les régulièrement dès qu'elles atteignent une
épaisseur de 3 à 5 mm.
• Le joint endommagé ou non étanche provoque une plus grande
consommation d’énergie, veillez à ce qu’il soit échangé à temps.
• Le condenseur à l’arrière doit être toujours propre.
• Si vous ne respectez pas les consignes figurant dans les chapitres
“L’emplacement et l’économie d’énergie”, vous risquez de provoquer une
plus grande consommation d’énergie.
Conseils importants
• Si vous gardez votre vieux réfrigérateur/congélateur sans l'utiliser, ayant le
système de blocage qui ne peut pas s'ouvrir du côté intérieur (serrure,
verrou), rendez ce mécanisme de fermeture inutilisable pour éviter tout
risque d'accident avec les enfants.
• Raccorder le congélateur au réseau correctement. Respecter bien le
Chapitre sur le Raccordement de l'appareil.
• Si vous trouvez l'odeur ou la couleur d'un aliment anormale ou douteuse, il
faut le jeter, car il peut être dangereux à la consommation.
• Débrancher obligatoirement l'appareil avant d'effectuer un dépannage
(nous recommandons de faire réaliser tout entretien ou dépannage par une
personne qualifiée), avant tout nettoyage et avant le changement de la
lampe.
• Ne pas utiliser d’appareils électriques (sèche-cheveux, etc.) ou
d’instruments pointus pour dégivrer l’appareil, mais des produits conseillés
par le fabricant.
• Dans le souci de préserver l’environnement, veiller à ne pas endommager
l’arrière de l’appareil (le condenseur) ou les parties de réfrigération à
l’intérieur de l’appareil.
• L’appareil contient du liquide frigorifique et de l’huile, c’est pourquoi il faut
faire enlever votre ancien appareil suivant les consignes pour protéger
l’environnement (Voir le chapitre Notre souci pour préserver
l’environnement).
• La plaque signalétique se trouve soit au dos soit à l'intérieur de l'appareil.
Enlèvement des appareils usagés
• Remettez les appareils usagés au service autorisé de ramassage. Si celui-
ci a un système de blocage (serrure, verrou),rendez ce mécanisme de
fermeture inutilisable pour éviter tout risque d’accident avec les enfants.
• Les appareils de réfrigération et de congélation contiennent du liquide de
réfrigération et les matériaux d’isolation qui doivent être traités par les
services agréés. Pour les faire enlever faites appel à ces services ou
demandez conseil à votre vendeur. Veiller à ne pas endommager le tuyau
à l’arrière de l’appareil.
1RWLFHGXWLOLVDWLRQ
Installation et raccordement
Choix de l’endroit
Placez l'appareil dans un local sec et régulièrement ventilé. La température
ambiante permise pour le fonctionnement normal de l'appareil est
conditionnée par l'exécution (la classe) de l'appareil indiquée sur la plaque
signalétique de l'appareil.
Classe Température ambiante
SN (subnormale) de + 10°C à + 32°C
N (normale) de + 16°C à + 32°C
ST (subtropical) de + 18°C à + 38°C
T (tropical) de + 18°C à + 43°C
Évitez de placer l'appareil près d'une source de chaleur, comme par exemple
cuisinière, radiateur, chauffe-eau ou de l'exposer directement aux rayons du
soleil.
Evitez de placer l’appareil près d’une source de chaleur, au moins 3 cm
d’une cuisinière électrique ou à gaz et au moins 30 cm d’un poêle à fioul ou à
charbon. Si la distance est inférieure aux distances conseillées, utilisez une
plaque d’isolation. Il faut qu’il y ait une ouverture derrière l’appareil d’environ
200 cm² et le placard au-dessus de l’appareil doit être éloigné d’au moins 5
cm, ce qui permet une aération satisfaisante du condenseur.
Raccordement au réseau électrique
Reliez l'appareil au réseau électrique avec le cordon d'alimentation. La prise
murale doit être dotée d'une mise à la terre. La tension nominale et la
fréquence sont indiquées sur la plaque signalétique de l'appareil.
Le système de mise à la terre de l'installation électrique et le raccordement
de l'appareil doivent être réalisés conformément aux normes électriques en
vigueur.
L'appareil peut tolérer les écarts de tension de courte durée, mais au
maximum de -15 à 10 %.
1RWLFHGXWLOLVDWLRQ
Description de l’appareil
Clayette (1)
(le nombre de clayetttes dépend du modèle choisi)
La clayette multi-réglable permet de ranger les denrées à votre convenance.
Elle est protegée contre la chute. Pour enlever la clayette il faut la relever un
peu à l'arrière et tirer dehors.
Les clayettes en verre (seuls certains modèles en sont équipés) sont
protégées par des entretoises en plastique. Si vous voulez retirer la clayette,
vous devez d'abord tirer les deux entretoises vers vous. Vous pouvez aussi
enlever les entretoises, mais nous vous conseillons de les mettre de côté
pour les transports éventuels ultérieurs.
Tenir les denrées vite périssables sur la partie arrière des clayettes où il est
le plus froid.
1RWLFHGXWLOLVDWLRQ
Orifice d'écoulement de l'eau de dégivrage (2)
Sous la plaque réfrigérante (encassée dans la paroi arrière de la cuve) qui
réfroidit la cuve du réfrigérateur, il y a une rainure avec l'orifice pour conduire
l'eau de dégivrage vers l'extérieur.
La rainure et l'orifice d'écoulement ne doivent pas être bouchés (par exemple
avec les restes alimentaires) et il faut les contrôler et nettoyer de temps en
temps si nécessaire (par ex.: avec une paille plastique).
Bac à fruits et à légumes (3)
Le bac se trouve en dessous du couvercle en verre qui assure l'humidité
constante et évite le dessèchement des fruits et légumes.
Contre-porte du réfrigérateur
La contre-porte du réfrigérateur est équipée des balconnets ou boîtes,
destinés à la conservation du fromage, du beurrre, des oeufs, du yaourt et
d'autres petits paquets, tubes et conserves.
La partie inférieure de la contre-porte est prévue pour les bouteilles.
Éclairage intérieur du réfrigérateur
La lampe s'allume à l'ouverture de la porte (le thermostant étant à n'importe
quelle position).
5(0$548(
• Les accessoires dans la cuve sont variables selon le modèle de l'appareil.
• Pour completer les accessoires à votre convenance vous pouvez acheter
aussi les boîtes-épices, les porte-tubes accrochables et clayettes aux
services après-vente contractuels.
1RWLFHGXWLOLVDWLRQ
Commande
Le fonctionnement de l'appareil est commandé par le thermostat placé dans
la cuve du réfrigérateur (tournable du repère STOP (0) à 7 et en arrière).
Sélection de la température
• Les positions élevées sur la manette (vers 7)
signifient les temperatures plus basses (plus froides)
dans toutes les parties de l'appareil. La température
à l'intérieur du réfrigérateur peut descendre même
au dessous de 0°C. N'utiliser les positions élevées
que dans les cas où les températures de
réfrigération plus basses sont désirées et
recommandées.
A la température ambiante normale nous recommandans le réglage moyen
du thermostat.
• La température intérieure dépend du changement de la température
ambiante. Régler la manette du thermostat conformément.
• A la position STOP (0) l'appareil n'est pas mis en service (le système de
réfrigération est en arrêt), mais il est quand même sous tension (la lampe
s'allume en ouvrant la porte du réfrigérateur).
• La température dans la cuve du réfrigérateur dépend aussi de la fréquence
d'ouverture de la porte.
1RWLFHGXWLOLVDWLRQ
Utilisation
Conservation des denrées dans le réfrigérateur
Une utilisation appropriée de l’appareil, l’emballage des aliments, le réglage
correct et le respect des règles d’hygiène sont décisifs pour la qualité de
conservation des aliments.
• Les denrées à conserver dans le réfrigérateur doivent être fraîches,
réfroidies à la température ambiante et de meilleure qualité. Elles doivent
être emballées dans des récipients fermés pour qu'elles ne s'impregnent ni
dégagent d'odeur et d'humidité. Veillez à ce qu'elles soient toujours bien
emballées (dans un sachet plastique ou dans une feuille en aluminium,
dans le papier ciré) ou fermées dans des bouteilles ou récipients couverts.
• Retirez les emballages du commerce avant de placer les aliments dans le
réfrigérateur (emballages des packs de yaourt...).
• Dans le réfrigérateur ne conservez pas de matières inflammables,
vaporables ou explosibles.
• Des bouteilles avec une teneur importante en alcool doivent être fermées
hermétiquement et posées dans une position verticale.
• Les denrées ne doivent pas toucher la dernière paroi de la cuve du
réfrigératuer.
• Attendre le complet refroidissement des préparations avant de les stocker.
• Stocker les aliments les plus fragiles et délicates dans la zone la plus
froide de l’appareil.
• Limiter le nombre d’ouvertures de la porte.
• Positionner le réglage du thermostat de façon à obtenir une température
plus basse. Ce réglage doit se faire progressivement afin de ne pas
provoquer le gel des denrées.
La mesure de la température d’une zone peut se faire au moyen d’un
thermomètre placé dans un récipient rempli d’eau. La lecture de la
température doit être faite après quelques heures de stabilisation de l’
ensemble.
• Quelques solutions organiques, les essences dans la peau des citrons et
oranges, l'acide dans le beurre et similaires peuvent causer des
endommagements et un vieillissement anticipé des matières en plastique
et du joint si ceux-ci sont exposés longtemps à leurs effets.
• Une odeur désagréable dans le réfrigérateur signifie que la cuve n'est pas
propre ou qu'un aliment se gâte. Pour éviter l'odeur, laver l'interieur avec
l'eau additionnée d'un peu de vinaigre.
Nous recommandons aussi d'utiliser les filtres à charbon actif qui purifient
l'air ou neutralisent les odeurs.
• Si vous laissez votre maison pour un temps prolongé, enlevez les denrées
périssables de votre réfrigérateur.
1RWLFHGXWLOLVDWLRQ
Temps de conservation des denrées dans le réfrigérateur
Denrée Temps de conservation (en jours)
1234567891011121314
Beurre +++++++=====
Oeufs ++++++++++====
Viande: fraîche en morceau + + =
hachée + =
fumée ++++++++++====
Poissons + =
Marinades ++++++++++====
Carottes ++++++++======
Fromage ++++==========
Desserts ++====
Fruits ++========
Plats coisinés ++==
1RWLFHGXWLOLVDWLRQ
Entretien et nettoyage
Dégivrage automatique du réfrigérateur
Il n'est pas nécessaire de dégivrer le réfrigérateur car le givre sur la paroi
arrière de réfrigération se dégivre automatiquement. Le givre s'amasse sur la
plaque de réfrigération pendant le fonctionnement du compresseur. A
chaque arrêt du compresseur le givre fond et l'eau s'écoule par l'orifice dans
la paroi arrière vers l'extérieur de l'appareil. Elle est recueillie dans le
récipient situé au-dessus du compresseur où elle s'évapore.
Nettoyage de l’appareil
Avant le nettoyage, veillez à ce que l'appareil soit débranché!
N'utilisez pas de détersifs abrasifs ou aggressifs. Vous pouvez endommager
la surface.
• Nettoyez les parois extérieures à l'eau peu savonneuse.
Les surfaces laquées peuvent être nettoyées avec un chiffon et un
nettoyant à la base d'alcool (p.ex. nettoyant vitres). Vous pouvez utiliser
aussi l'alcool (éthanol ou isopropanol).
N'utilisez pas de nettoyants abrasifs ou aggresifs, comme détergents
spéciaux pour acier inox etc., parce que vous pouvez endommagez les
pièces laquées ou en plastique.
• Enlevez les accessoires amovibles de
l'appareil et lavez-les à l'eau peu
savonneuse. Les pièces en matière
plastique ne sont pas convenables pour
le lavage en lave-vaissellle.
• Lavez l'intérieur vide à l'eau tiède
additionnée d'un peu de vinaigre.
• De temps en temps, enlevez la
poussière qui se forme sur le
condenseur placé à l'arrière du
congélateur. Pour ce nettoyage servezvous d'une brosse douce non métalique
ou d'un aspirateur.
• Nettoyez aussi le récipient au-dessus
du compresseur (mais évitez de
l'enlever).
Rebranchez l'appareil quand il est bien
dégivré et nettoyé et mettez-le en service. Remettez les denrées en place.
Arrêt prolongé
Si vous ne voulez pas employer l'appareil pendant quelque temps, placez la
manette du thermostat sur STOP (0). Il est recommandé de le vider,
débrancher, dégivrer et nettoyer. Laissez la porte entr'ouverte.
1RWLFHGXWLOLVDWLRQ
Défauts dans le fonctionnement
Pendant le service de l'appareil, les perturbations de service peuvent
apparaitre.
Nous donnons quelques exemples qui sont les plus fréquents et lequels
vous pouvez éliminer par vous-mêmes.
Appareil ne veut pas démarrer après le branchement au réseau
électrique
• Vérifier si la prise de courant est sous tension et si l'appareil est mis en
marche(la manette du thermostat étant en position du service).
Unité hermetique fonctionne déjà longtemps sans interruption
• La porte a été ouverte trop souvent.
• La porte mal fermée (il se peut qu'un objet se trouve entre la porte et la
cuve, une porte bâillée, un joint endommagé..).
• Une quantité trop grande est mise en conservation.
• Si le compresseur et le condenseur ne réfroidisssent pas suffisamment,
vérifiez la circulation d'air derrière l'appareil et nettoyez le condenseur.
Givrage de la paroi arrière dans la cuve du réfrigératuer
Le dégivrage normal automatique du réfrigérateur est assuré aussi
longtemps que l'eau s'écoule vers l'extérieur par l'orifice dans le récipient audessus du compresseur.
Dans le cas où la couche du givre excède 3-5 cm d'épaisseur sur la plaque
de réfrigération, vous devez procéder au dégivrage manuel. Placez la
manette du thermostat sur la position STOP (0) et laissez la porte du
réfrigérateur ouverte. Ne pas fondre le givre à l'aide des appareils électriques
(sèche-cheveux etc) et ne pas l'enlever à l'aide des outils pointus.
Après le dégivrage placez la manette sur la position correspondante et
fermez la porte du réfrigérateur.
Le givrage excessif est le résultat
− de mauvaise étanchéité de la porte (si le joint est sale ou endommagé,
vous devez le nettoyer ou remplacer),
− de l'ouverture trop fréquente ou trop longue de la porte,
− de l'introduction des mets chauds dans le réfrigérateur.
− les mets ou la vaisselle touchent la paroi arrière de la cuve du
réfrigérateur.
L'eau s'écoulant du réfrigérateur
L'eau s'écoule du réfrigérateur, si l'orifice de vidange est bouchée et l'eau ne
s'écoule pas dans la gouttière.
• Nettoyez l'orifice bouchée, par exemple avec la paille en plastique.
• Dégivrez la couche de givre trop épaisse manuellement (voir le chapitre
Givrage de la paroi arrière de la cuve du réfrigérateur.
1RWLFHGXWLOLVDWLRQ
Bruit
La réfrigération dans les appareils est faite possible par le système de
réfrigération avec le compresseur, ce qui cause aussi un certain bruit.
L'intensité du bruit dépend de l'emplacement, de l'utilisation correcte et de
l'âge de l'appareil.
• Pendant le fonctionnement du compresseur on peut entendre le bruit de
liquide et pendant son arrêt le bruit de décantage du réfrigérant. C'est
normal et n'a aucune influence sur la longévité de l'appareil.
• Après le démarrage de l'appareil, le fonctionnement du compresseur et le
décantage du réfrigérant sont un peu plus bruyants. Ce n'est pas un défaut
et n'a aucune influence sur la longévité de l'appareil. Avec le temps,
l'intensité de ces bruits devient diminuée.
• Quelquefois on peut entendre pendant le fonctionnement de l'appareil
aussi des bruits anormaux ou intensifs qui sont extraordinaires et qui
sont le plus souvent produits par l'emplacement incorrect de l'appareil.
− L'appareil doit être stable sur un sol plat et solide.
− Il ne doit pas toucher une paroi ou des éléments adjacents.
− Vérifier si l'aménagement à l'intérieur de l'appareil est mis en ordre, ou
bien si les boîtes de conserve, bouteilles ou d'autres récipients ne
s'entrechoquent, parce qu'ils se touchent.
Changement de la lampe
Si vous changez la lampe vous devez
d'abord débrancher l'appareil. Pour
enlever le couvercle de la lampe, serrezle avec les doigts par derrière (dans le
sens de la fléche 1) pour qu'il sortisse de
sa position. Otez-le ensuite (dans le sens
de la fléche 2) et remplacez la lampe par
une nouvelle (ayant le culot E 14,
puissance maximum de 10 W).
Ne jetez pas la lampe brûlée parmi les déchèts organiques.
La lampe est un article de consommation c'est pourquoi notre garantie
ne la couvre pas.
128612865(6(59216/('52,7'(602',),&$7,216
48,12173$681(,1)/8(1&(685/()21&7,211(0(17
'(/$33$5(,/
1RWLFHGXWLOLVDWLRQ
Notice d’installation
Réfrigérateur-congélateur
Les notices d'installation des appareils de réfrigération et de
congélation sont destinées a l'installateur.
L'installation et le raccordement de l'appareil doivent étre réalisés
en conformité avec les notices ainsi que les normes et règles en
viguer.
Ces notices d'installation sont conçues pour l'installation de
différents types/modéles des appareils et donnent les descriptions
des procédés qui peut-être ne sont pas nécessaires pour votre
appareil.
integrable
22
Dimensions d’encastrement
et ventilation de l’appareil 23
Ouverture de la porte
inversible 24-25
Encastrement de l’appareil 26-27
Notice d'installation
Dimensions d’encastrement et ventilation
de l’appareil
Il est indispensable que l'air derrière l'appareil toujours circule
librement, parce que le dos de l'appareil s'échauffe pendant son
fonctionnement (et l'eau s'évapore du récipient au- dessus du
compresseur).
• La plinthe du meuble prévu pour l'installation de votre appa reil
intégrable doit avoir une découpe de 200 cm² au minimum pour
l'entrée de l'air à réfroidir l'appareil.
• L'air sort au dessus du meuble. Veillez à ne pas couvrir la
ventilation.
A (mm) B (mm)
575 575-580
875 875-880
1025 1025-1030
1225 1225-1230
Notice d'installation
23
Ouverture de la porte inversible
Si le sens d'ouverture de la porte n'est pas convenable, vous le
pouvez changer. A cet effet on a préformé et couvert avec les
capots les trous aussi à la côté inverse de la carrosserie des
appareils.
• Otez le couvercle de la charnière supérieure, dévissez la
charnière et enlevez la porte de l'appareil ( elle n'est qu'appuyée
sur le pivot inférieur).
• Dévissez la plaquette supérieure, déplacez-la à la côté inverse
de la carrosserie de l'appareil et vissez-la.
• Otez la bague du pivot inférieur (en la turnant dans le sens
d'une aiquille d'une montre) et dévissez l' axe du pivot inférieur.
• Placez l'axe et la bague à l'ordre inverse dans le trou prévu pour
le pivot inférieur à la côté inverse de l'appareil.
• Enlevez les pièces angulaires et échangez-les (à la place d'une
pièce angulaire avec le trou mettez une pièce anhulaire sans
trou et vice versa).
• Mettez la porte de l'appareil sur le pivot inférieur.
• Vissez la charnière supérieure et couvrez-la avec le couvercle.
• Déplacez les guidons des glissières à côté inverse de la porte.
• Couvrez les trous restant après le déplacement avec les
bouche- trou.
• A la fin vérifiez la position des joints magnétiques (le joint ne
doit pas être froissé et doit partout se resserer bien).
Partout où le joint n'est pas bien fixé à la carrosserie de
l'appareil, chauffez-le (à l'aide d'un sèche-cheveux, par
exemple) à une distance appropriée pour qu'il se dilate
légèrement et atteigne les dimensions nécessaires.
24
Changement du sens d’ouverture du portillon du
compartiment basse température
• Dévissez le loqueteau et le pivot du portillon du compartiment à
basse température et enlevez le portillon.
• Couvrez les trous avec des bouche-trou ajoutés.
• Tournez le portillon de 180°, placez-la à côté inverse du
compartiment et vissez le pivot et le loqueteau à leur nouvelle
place (les trous de fixation sont déjà marqués).
Notice d'installation
1 Couvercle de la charnière supérieure 6 Axe du pivot inférieur
2 Charnière supérieure 7 Pivot inférieur
3 Plaquette supérieure 8 Pièce angulaire sans trou
4 Guidon de la glissière 9 Pièce angulaire avec le trou
5 Pague du pivot inférieur
10 Portillon du compartiment à basse température 12 Pivot du portillon
11 Loqueteau du portillon
Notice d'installation
25
Encastrement de l’appareil
• Poussez l'appareil environ 30 mm dans le meuble en laissant
une distance de 4 mm (Figure 1) sur toute la hauteur entre la
paroi latérale du meuble et l'appareil à côté opposée à la
charnière de la porte.
• Ouvrez la porte largement et joignez les avec la porte du
meuble selon le procédé suivant.
− Fixez les pattes coulissantes (se trouvant dans le sachet
plastique avec les vis ST 4,2 x 9,5) sur le bord de la porte.
Mettez les caches dans les renfoncements inutilisés.
− Serrez ensemble la porte de l'appareil avec la porte du
meuble (Figure 2).
− Insérez les glissières dans les guidons des glissières et fixez-
les avec les vis A 4 x 12 à distance de 15 mm du bord de la
porte du meuble (Figure 3).
− Enlevez les guidons des glissières et séparez la porte de
l'appareil de la porte du meuble.
− Fixez les glissières aussi avec d'autres vis et veillez à ce que
les glissières ne se déplacent pas (Figure 4).
− Fixez ensuite les guidons des glissières à leur place originale.
− Fermez la porte et vérifiez la qualité de la fermeture et
étanchéité (le joint de la porte ne doit pas être froissé).
REMARQUE:
Les appareils dont la hauteur est 575 mm ont seulement une
glissière et un guidon de la glissière.
• A la fin, fixez l'appareil dans le meuble. Vissez l'appareil à la
partie haute du meuble avec trois vis A 4 x 12 par la plaquette
du haut et au fond du meuble avec deux vis par A 4 x 16 les
pivots inférieurs. Forez les trous de ø 3 x 5 pour les vis
(Figure 5).
• Couvrez la fente à côté opposée de la porte avec le joint ajouté
(Figure 6).
26
IMPORTANT!
En encastrant l'appareil dans le meuble, il ne doit pas être
branché au réseau électrique. La manette du thermostat doit être
sur la position STOP (0) ou bien l'interrupteur MARCHE/ARRET
mis en arrêt.
Notice d'installation
Figure 1 Figure 2
Figure 3
Figure 5
Notice d'installation
Figure 4
Figure 6
27
Loading...
