Smeg F170P-5, FI170P-5, FI170P, S1100MFB5, S1100MFX5 User Manual
...
Sommario
1. Istruzioni preliminari________________________________________ 5
MALTIMENTO DEGLI IMBALLI _________________________________ 6
1.1 S
1.2 DISMISSIONE DI VECCHI APPARECCHI ___________________________ 6
2. Descrizione dei comandi ____________________________________ 7
2.1 IL PANNELLO FRONTALE _____________________________________ 7
2.2 OROLOGIO ANALOGICO ELETTRONICO __________________________ 9
3. Uso del forno _____________________________________________ 12
3.1 AVVERTENZE E CONSIGLI GENERALI ___________________________ 12
AMPADA INTERNA DEL FORNO _______________________________ 12
3.2 L
3.3 V
ENTILAZIONE DI RAFFREDDAMENTO___________________________ 12
4. Accessori disponibili ______________________________________ 13

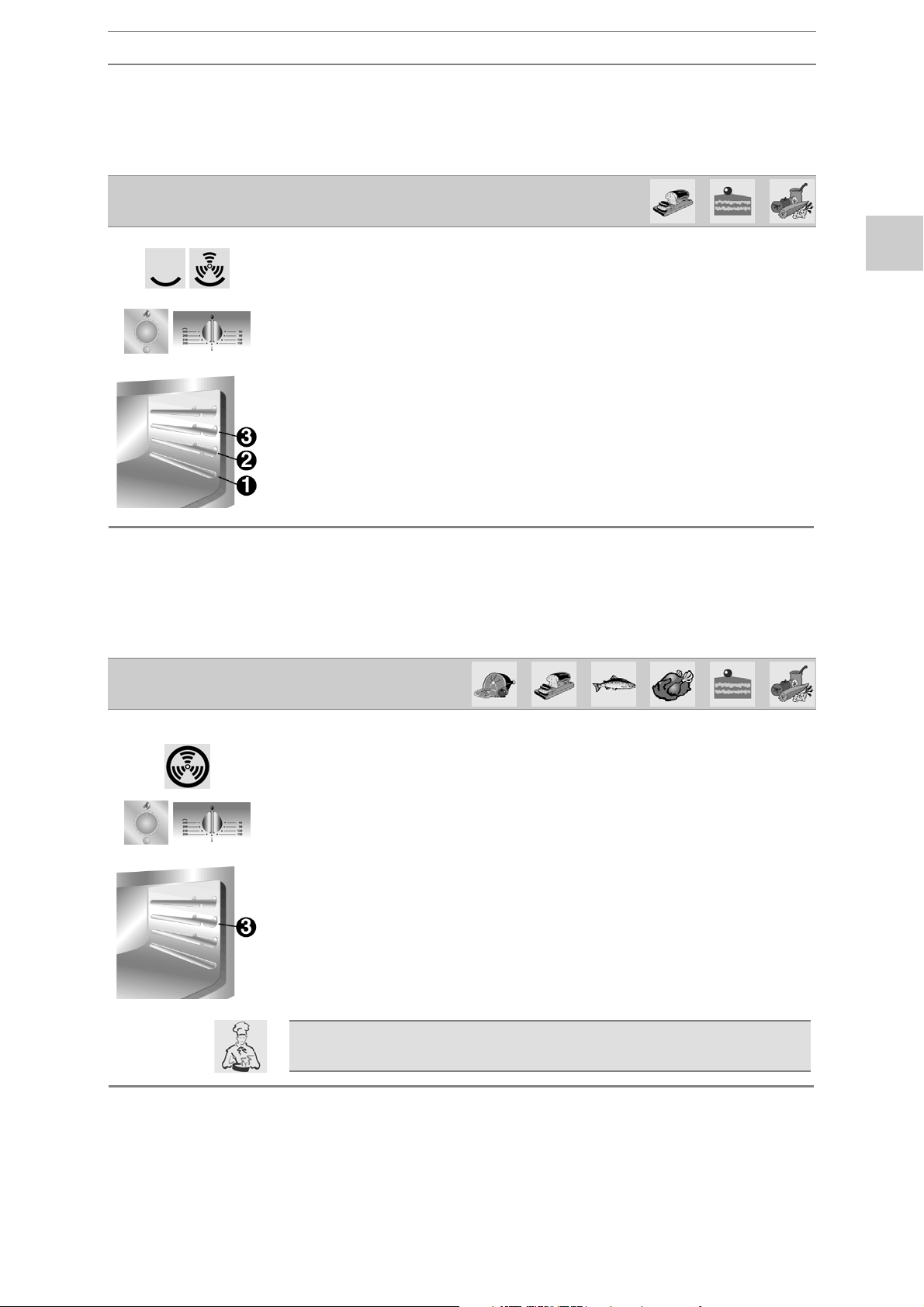

5. Consigli di cottura_________________________________________ 15
OTTURE TRADIZIONALI ____________________________________ 15
5.1 C
5.2 COTTURE AD ARIA CALDA ___________________________________ 15
5.3 COTTURE AL GRILL________________________________________ 16
OTTURE AL GRILL CON ARIA CALDA ___________________________ 16
5.4 C
5.5 C
OTTURE DELICATE _______________________________________ 17
5.6 SCONGELAMENTO ________________________________________ 17
5.7 COTTURE AL GIRARROSTO __________________________________ 18
6. Tabelle di cottura consigliate________________________________ 19
7. Manutenzione e pulizia_____________________________________ 21
ARTI SMALTATE _________________________________________ 21
7.1 P
ETRO DELLA PORTA ______________________________________ 21
7.2 V
TRUTTURA ESTERNA DEL FORNO_____________________________ 21
7.3 S
7.4 PIROLISI: PULIZIA AUTOMATICA DEL FORNO (PER TUTTI I MODELLI) ______ 22
8. Manutenzione straordinaria _________________________________ 24
8.1 SOSTITUZIONE DELLA LAMPADA DI ILLUMINAZIONE _________________ 24
8.2 SMONTAGGIO DELLA PORTA _________________________________ 24
3
Presentazione
Vi ringraziamo per aver scelto questo nostro prodotto, da ora in
poi cucinare sarà creativamente piacevole con il vostro nuovo
forno.
Consigliamo di leggere attentamente tutte le istruzioni
contenute in questo manuale in cui si è dedicato molto spazio
alle condizioni più idonee per un corretto e sicuro utilizzo del
forno. Inoltre, queste istruzioni facilitano la conoscenza di ogni
singolo componente o accessorio.
Vengono forniti utili consigli per l’utilizzo di recipienti, utensili,
posizioni delle guide e impostazioni dei comandi.
Le corrette operazioni di pulizia contenute in questo manuale
consentiranno di mantenere inalterate nel tempo le prestazioni
del forno.
I singoli paragrafi sono proposti in modo da giungere passo
dopo passo a conoscere tutte le funzionalità del forno, i testi
sono facilmente comprensibili, corredati da immagini
dettagliate e da pittogrammi d’uso comune.
L’approfondita lettura di questo manuale fornirà le risposte ad
ogni domanda che potrà sorgere sul corretto utilizzo del vostro
nuovo forno.
4
Istruzioni preliminari
1. Istruzioni preliminari
CONSIGLIAMO LA LETTURA DI QUESTO MANUALE E DI TUTTE LE INDICAZIONI
IN ESSO CONTENUTE PRIMA DI UTILIZZARE IL FORNO.
L'APPARECCHIO È COSTRUITO PER SVOLGERE LA SEGUENTE FUNZIONE:
- COTTURA E RISCALDAMENTO DI VIVANDE OGNI ALTRO USO VA CONSIDERATO IMPROPRIO.
IL COSTRUTTORE DECLINA OGNI RESPONSABILITÀ PER UTILIZZI IMPROPRI.
MAI TENTARE DI RIPARARE L'APPARECCHIO!
IN CASO DI GUASTI PERSISTENTI, SPEGNERE L’INTERRUTTORE GENERALE,
STACCARE LA PRESA DI ALIMENTAZIONE ELETTRICA E RIVOLGERSI AL
CENTRO ASSISTENZA TECNICA PIÙ VICINO.
ESIGERE SEMPRE PARTI DI RICAMBIO ORIGINALI.
PER DANNI SUBITI DA PERSONE E COSE CAUSATI DALL’INOSSERVANZA
DELLE SUDDETTE PRESCRIZIONI O DERIVANTI DALLA MANOMISSIONE
ANCHE DI UNA SINGOLA PARTE DELL’APPARECCHIO:
DECLINA OGNI RESPONSABILITÀ.
IL COSTRUTTORE
LA TARGA DI IDENTIFICAZIONE, CON I DATI TECNICI, IL NUMERO DI
MATRICOLA E LA MARCATURA
, È VISIBILMENTE POSIZIONATA SULLA
CORNICE DELLA PORTA FORNO.
LA TARGHETTA NON DEVE ESSERE MAI RIMOSSA.
NON LASCIARE I RESIDUI DELL'IMBALLO INCUSTODITI NELL'AMBIENTE
DOMESTICO.
QUESTO MANUALE COSTITUISCE PARTE INTEGRANTE DELL’APPARECCHIO
ED È PERTANTO DA CONSERVARE INTEGRO ED IN LUOGO SICURO PER
TUTTO IL CICLO DI VITA DEL FORNO.
L'INSTALLAZIONE DOVRÀ ESSERE ESEGUITA DA PERSONALE QUALIFICATO E
NEL RISPETTO DELLE NORME VIGENTI.
QUESTO APPARECCHIO È CONFORME ALLE PRESCRIZIONI DELLE NORME
VIGENTI IN MATERIA DI RADIODISTURBI.
E' OBBLIGATORIO IL COLLEGAMENTO DI TERRA SECONDO LE MODALITÀ
PREVISTE DALLE NORME DI SICUREZZA DELL'IMPIANTO ELETTRICO.
LA SPINA DA COLLEGARE AL CAVO DI ALIMENTAZIONE E LA RELATIVA PRESA
DOVRANNO ESSERE DELLO STESSO TIPO E IN CONFORMITÀ ALLE NORME IN
VIGORE.
LA PRESA DOVRÀ ESSERE ACCESSIBILE AD APPARECCHIO INCASSATO.
MAI STACCARE LA SPINA TIRANDONE IL CAVO!
NON OSTRUIRE LE APERTURE, LE FESSURE DI VENTILAZIONE O DI
SMALTIMENTO DEL CALORE.
AL TERMINE DI OGNI UTILIZZO DEL FORNO VERIFICARE SEMPRE CHE LE
MANOPOLE DI COMANDO SIANO IN POSIZIONE "ZERO" (SPENTO).
ALCUNE PARTI DELL’APPARECCHIO POSSONO ESSERE CALDE DURANTE O
SUBITO DOPO L’USO. FARE ATTENZIONE A NON TOCCARE LE RESISTENZE
ALL’INTERNO DEL FORNO. DOPO LO SPEGNIMENTO ATTENDERE FINO A
QUANDO L’APPARECCHIO NON SI SARÀ COMPLETAMENTE RAFFREDDATO.
ELIMINANDO UN VECCHIO APPARECCHIO SI ABBIA CURA DI RENDERNE
INSERVIBILI LE PARTI CHE POSSONO RAPPRESENTARE PERICOLI PER
PERSONE E COSE.
5
Istruzioni preliminari
SE SI UTILIZZA UN COLLEGAMENTO FISSO È NECESSARIO PREDISPORRE
SULLA LINEA DI ALIMENTAZIONE DELL'APPARECCHIO UN DISPOSITIVO DI
INTERRUZIONE ONNIPOLARE CON DISTANZA D'APERTURA DEI CONTATTI
UGUALE O SUPERIORE A 3 MM, SITUATO IN POSIZIONE FACILMENTE
RAGGIUNGIBILE E IN PROSSIMITÀ DELL’APPARECCHIO.
SE SI UTILIZZA UN COLLEGAMENTO CON SPINA E PRESA VERIFICARE CHE
QUESTE SIANO DELLO STESSO TIPO. EVITARE L’UTILIZZO DI RIDUZIONI,
ADATTATORI O DERIVATORI IN QUANTO POTREBBERO PROVOCARE
RISCALDAMENTI O BRUCIATURE.
IL CAVO ALIMENTAZIONE DOVRÀ ESSERE SOSTITUITO DAL COSTRUTTORE O
PRESSO UN CENTRO ASSISTENZA AUTORIZZATO PER PREVENIRE QUALSIASI
RISCHIO. IL NUOVO CAVO DOVRÀ ESSERE DEL TIPO FG40R3G (3 X 1.5 MM
QUESTO APPARECCHIO DISPONE DI CONTRASSEGNO AI SENSI DELLA
DIRETTIVA EUROPEA 2002/96/CE IN MATERIA DI APPARECCHI ELETTRICI ED
ELETTRONICI (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE).
QUESTA DIRETTIVA DEFINISCE LE NORME PER LA RACCOLTA E IL
RICICLAGGIO DEGLI APPARECCHI DISMESSI VALIDE SU TUTTO IL
TERRITORIO DELL’UNIONE EUROPEA.
PRIMA DI METTERE IN FUNZIONE L'APPARECCHIO, È OBBLIGATORIO
RIMUOVERE TUTTE LE ETICHETTE E I FILM PROTETTIVI CHE SI POSSANO
TROVARE AL SUO INTERNO O ALL'ESTERNO.
NON PERMETTERE CHE IL FORNO VENGA UTILIZZATO DA BAMBINI PRIVI DI
ADEGUATA SORVEGLIANZA.
DURANTE IL CICLO DI PULIZIA AUTOMATICA (PIROLISI) IL VETRO ESTERNO
DELLA PORTA PUÒ DIVENTARE PIÙ CALDO DEL NORMALE: MANTENERE A
DISTANZA I BAMBINI.
MAI IMMETTERE OGGETTI INFIAMMABILI NEL FORNO: QUALORA VENISSE
INCIDENTALMENTE ACCESO POTREBBE INNESCARSI UN INCENDIO.
1.1 S
Disporre responsabilmente del materiale di scarto proveniente
MALTIMENTO DEGLI IMBALLI
dall’imballo. Consigliamo di consegnare il materiale di scarto al più
vicino centro di raccolta differenziata.
1.2 D
ISMISSIONE DI VECCHI APPARECCHI
Prima di eliminare un vecchio apparecchio di cottura, assicurarsi che sia
effettivamente inservibile, quindi consegnarlo ad un centro di raccolta
differenziata.
2
).
6
Descrizione dei comandi
2. Descrizione dei comandi
2.1 IL PANNELLO FRONTALE
Tutti i comandi e i controlli del forno sono riuniti sul pannello frontale.
MANOPOLA SELETTORE FUNZIONI
Ruotare la manopola per scegliere una funzione tra le seguenti:
ELEMENTO
RISCALDANTE
SUPERIORE E INFERIORE
ELEMENTO GRILL
ELEMENTO GRILL +
GIRARROSTO
ELEMENTO
RISCALDANTE INFERIORE
ELEMENTO
RISCALDANTE
SUPERIORE E INFERIORE
+ VENTILAZIONE
ELEMENTO GRILL +
VENTILAZIONE
ELEMENTO RISCALDANTE
INFERIORE + VENTILAZIONE
ELEMENTO RISCALDANTE
VENTILATO + VENTILAZIONE
ELEMENTO RISCALDANTE
SUP. E INF. + ELEMENTO
RISCALDANTE VENTILATO
CICLO DI PULIZIA
AUTOMATICA (PIROLISI)
LAMPADA SPIA BLOCCO PORTA (SOLO SU ALCUNI MODELLI)
Durante il ciclo di pulizia automatica (Pirolisi) l’accensione di questa spia
indica che il dispositivo di blocco della porta del forno è entrato in funzione.
7
Descrizione dei comandi
LAMPADA SPIA TERMOSTATO (SOLO SU ALCUNI MODELLI)
L'accensione segnala che il forno è in fase di riscaldamento. Lo
spegnimento indica il raggiungimento della temperatura prefissata.
L’intermittenza regolare segnala che la temperatura all'interno del forno è
NOTA :
mantenuta costantemente sul livello impostato.
QUESTA SPIA SI ACCENDE ANCHE AVVIANDO IL CICLO DI PULIZIA AUTOMATICA
(PIROLISI) E SI SPEGNERÀ SOLTANTO ALLO SCADERE DEL TEMPO IMPOSTATO.
MANOPOLA TERMOSTATO
La scelta della temperatura di cottura si effettua ruotando la
manopola in senso orario sul valore desiderato, compreso tra 50 e
250°C. Quando il settore trasparente dove è riportata la
temperatura impostata si accende significa che il forno è in fase di
riscaldamento. Lo spegnimento indica il raggiungimento della
temperatura prefissata.
L’intermittenza regolare segnala che la temperatura all'interno del
forno è mantenuta costantemente sul livello impostato.
8
Descrizione dei comandi
2.2 O
ELENCO FUNZIONI
PULSANTE CONTAMINUTI
PULSANTE DURATA – FINE COTTURA
REGOLAZIONE ORARIO E RESET
PULSANTE DECREMENTO VALORE
PULSANTE INCREMENTO VALORE
2.2.1 Regolazione dell’ora
Utilizzando il forno per la prima volta, oppure, dopo un’interruzione di
corrente elettrica, il display lampeggia ad intermittenza regolare.
Premendo il tasto
del display e si può iniziare la regolazione dell’ora corrente. Premendo i
tasti di variazione valore
un minuto per ogni singola pressione.
Premere uno dei due tasti di variazione valore fino a fare apparire l'ora
corrente. Passati 6/7 secondi dall’ultima pressione l’orologio partirà
dall’ora impostata.
La suoneria che interverrà al termine di ogni programmazione sarà composta da
8 segnali acustici che si ripeteranno per 3/4 volte ad intervalli di circa 1 minuto e
mezzo. Può comunque essere interrotta in qualsiasi momento premendo un
tasto qualsiasi.
ROLOGIO ANALOGICO ELETTRONICO
per 1 / 2 secondi si pone termine all'intermittenza
o si ottiene l'incremento o il decremento di
9
