Smeg FD320X, FD320B, FD27R/2, FD32R/2 User Manual [uk]

• Manual de instrucciones.
• Manual de instruções.
• Mode d’emploi.
• Operating instructions.
• Bedienungsanleitung.
• Manuale di istruzioni.
1
INDICE
Se il suo vecchio frigorifero dispone di chiavistelli di chiusura automatica o manuale, NON TRALASCI DI DISTRUGGERE O INUTILIZZARE IL SISTEMA DI CHIUSURA prima di inviarlo alla demolizione. In questo modo eviterà che i bambini giocando possano rimanere chiusi dentro. NON DANNEGGI LE TUBATURE ed eviterà la fuga incontrollata all´atmosfera del refrigerante.
AVVERTENZA
Pag.
Installazione...........................................................2
Descrizione generale.............................................3
Utilizzazione del refrigeratore................................4
Utilizzazione del congelatore.................................6
Pulizia e manutenzione .........................................10
Cambio di senso d´apertura delle porte...............11
Problemi di funzionamento...................................13
Schema elettrico...................................................14
Specificazioni .......................................................14
2
1.- Pulire l´interno del frigorifero.
2.- Per un funzionamento corretto, aspettare due ore prima di connettere.
3.- Connettere.
INSTALLAZIONE
RACCOMANDAZIONI
Permettere la circolazione d´aria nella parte posteriore del frigorifero. Non tamponare la griglia davanti né sulla parte superiore del frigorifero con nessun oggetto. Se s´installa un armadio sopra, si lascerà un vano perchè circoli l´ aria.
Evitare per tutto quanto possibile la vicinanza di fonti di calore.
Se ha necessità di disporre orizzontalmente il frigorifero per disimballarlo o per cambiare il senso d´apertura delle porte SI PUÒ STENDERLO APPOGIANDOLO SOLAMENTE SULLA PARTE POSTERIORE.
NOTA: Le cerniere delle porte si trovano nel lato destro. Se questa disposizione non è comoda per lei, è possibile cambiare il lato delle cerniere. Nell´annesso si trovano le istruzioni.
Regolando i piedi di livellamento, controllare che il frigorifero sia appoggiato bene sul pavimento (senza zoppicare e ben livellato (non in pendenza). IMPORTANTE.
Questo frigorifero funziona a 220/230v. Se lei ha una tensione diversa nella sua casa, deve utilizzare un transformatore di potenza non inferiore a 700 W. Utilizzi una spina con PRESA DI TERRA. NOTA: Il fabbricante non assume nessuna responsabilità nel caso che non si seguano queste reccomandazione.
ATTENZIONE PRIMA CONNETERE
3
MED
DESCRIZIONE GENERALE
MESSA IN FUNZIONAMENTO
Azioni il comando termostato selezionando una posizione intermedia.
Chiuda le porte.
Dopo 3 ore può introdurre alimenti nel refigeratore. Per congelare alimenti freschi aspetti 24 ore.
1
2
3
REFRIGERATORE
CONGELATORE
Raccogliacqua
Portaghiaccio.
Complesso lampada comando termostato
Griglie
Scaffali portabottiglie.
Ceste frutta e verdura.
Griglia aereazione.
Placa
Características
Técnicas
24h.
3h.
4
UTILIZZAZIONE DEL REFRIGERATORE
ALIMENTI
ATTENZIONE
• Girando il comando termostato si può selezionare più o meno freddo nel refrigeratore.
• Bisogna tener conto del fatto che la temperatura non è totalmente uniforme in tutto il recinto, per cui ci sono zone adeguate per ogni tipo di alimento (secondo la figura).
• La temperatura nel refrigeratore può risentire della temperatura ambiente, dell´ubicazione dell´apparato e della frequenza d´apertura della porta. Quando la temperatura ambiente e´ molto alta, otterra´ il miglior rendimento con il termostato in posizione media.
• Non introdurre nel refrigeratore alimenti caldi o liquidi senza tamponare.
• Non introdurre MAI liquidi volatili, infiammabili o esplosivi, come solventi, alcool, acetone, o benzina. C´è il rischio d´esplosione.
• È conveniente avvolgere la carne ed il pesce per evitare cattivi odori.
ZONA PIÙ FREDDA
ZONA INTERMEDIA
ZONA MENO FREDDA
5
UTILIZZAZIONE DEL REFRIGERATORE
SCONGELAMENTO
Il sistema di scongelamento del refrigeratore funziona automaticamente, pertando non necessita nessum intervento dell´utente.
La parete del fondo del refrigeratore sarà abitualmente piena di gocce d´acqua o di ghiaccio. Questo è totalmente NORMALE e fa parte del processo automatico di scongelamento
Faccia in modo che gli alimenti non tocchino la parete del fondo. Per questo le griglie dispongono di un limite che non deve essere superato.
6
UTILIZZAZIONE DEL CONGELATORE
CONGELAMENTO ALIMENTI FRESCHI
Il congelatore di questo frigorifero è di categoria 4 stelle in qualunque cesta ed è capace di congelare fino a 4 kg di alimenti freschi in 24 ore.
NOTA
CONSIGLI
• Avvolga i prodotti da congelare in carta d´alluminio o in recipienti ermetici.
• Prepari gli alimenti consumabili una sola volta.
• Non congeli mai una seconda volta un alimento scongelato.
• Collochi un´etichetta sull´involucro indicando il contenuto e la data di congelamento.
• Non metta gli alimenti da congelare a contatto diretto con quelli già congelati.
• Non immagazzini nel congelatore bevande gassose.
• I gelati non devono essere consumati troppo freddi.
7
PESCI E FRUTTI DI MARE
Aragoste-crostacei 3 Gamberetti-Ganberi 3 Merluzzo 2 Pesce grasso 3/4 Trote 2/3 Salmoni 2/3 Sogliole 3 Rombi 2/3
CARNE
Vaccino maggiore 10/12 Agnello 6/8 Vitello 9 Maiale 6 Bistecche/costolette 4 Fegato/reni 10 Cervella/lingua 2 Carne trita, salsice 2 Coniglio 5/7
GALLINACEI E CACCIA
Galline-polli 10 Taccino (a pezzi) 7 Anitra, oca domestica e selvatica 5 Lepri 6 Pernici-quaglie 8 Fagiani 7/8 Caccia maggiore 10
PIATI PREPARATI
Salsa di pomodori 3 Brodo di carne 3 Arrosti, bue, vitello, pollo, maiale
2/3 Minestra di verdure 3 Carne lessa, stufato 3 Amburger 2 Peperoni ripieni 2 Spinaci 2 Fagiolini verdi e soffritti 2 Torte, pasticci, ecc 5/6 Macedonia di frutta 3 Sandwich 6
TIPO DI CIBI
Numero
Mesi
• Quando acquisisce cibi congelati nei negozi, cerchi di far trascorrere meno tempo possibile fino alla loro introduzione nel congelatore.
• Faccia attenzione al tempo di conservazione riportato nelle confezioni dei prodotti congelati, tenendo presente che questo congelatore è di categoria .
• Per i cibi da Lei congelati, consulti la tavola del tempo di conservazione.
UTILIZZAZIONE DEL CONGELATORE
CONSERVAZIONE DEI CIBI CONGELATI
CONSIGLI
TEMPO DI CONSERVAZIONE
ORTAGGI
Coste 12 Carciofi 12 Carote 12 Cavolfiori 6/8 Cavolini di brusela 6 Asparagi 12 Verza 6/8 Fagiolini 12 Funghi a cappello 6 Prezzemolo 12 Peperoni 12 Spinaci 12 Fave 12
FRUTTA
Albicocche 8 Ciliege, prugne, lamponi,
10
ribes, more Pesche 10/12 Fragole 12 Composta (mele e pere) 10 Uva 10/12 Succhi di frutta 10 Ananas 10/12
PANE E PASTICCERIA
Trancio-Torte 6 Torta a sfoglia 1 Pasta da pasticceria 3 Pane e focaccine 2
UOVA, LATTE E DERIVATI
Uova (senza guscio) 6 Latte omogeneizzato
3
(confezione di cartone) Burro 6
Formaggi (piccole porzioni) 6/8 Panna fresca 3
TIPO DI CIBI
Numero
Mesi
Predilect
FAGOR
Min Min Max
DUO ELECTRONIC
6
meses
8
PRODUZIONE DI CUBETTI DI GHIACCIO
1
2
3
UTILIZZAZIONE DEL CONGELATORE
SCONGELAZIONE DEGLI ALIMENTI
Non tutti alimenti devono essere scongelati nello stesso modo.
Se acquistò l´alimento congelato in commercio, segua le istruzioni del recipiente.
Le verdure devono essere cucinate direttamente.
In generale gli alimenti preparati o precotti possono essere cucinati direttamente.
Le carni ed il pesce devono essere scongelati lentamente nel refrigeratore per varie ore. Se dispone di forno microonda potrà accelerare in gran misura la scongelazione.
Riempia fino a tre quarti d´acqua i vassoi che troverá nell´interno del congelatore.
Introduca i vassoi nel congelatore, preferibilmente nella parte inferiore.
Dopo aver congelato l´acqua, può staccare i cubetti torcendo leggermente i vassoi.
9
MED
UTILIZZAZIONE DEL CONGELATORE
SCONGELAMENTO E PULIZIA
Con il tempo, sulle pareti del congelatore, si forma una cappa di brina o ghiaccio. Questo provocherà un maggior consumo di energia nel suo frigorifero. Per evitarlo, bisogna eliminare questo strato di ghiaccio, perlomeno due volte all´ano.
Collochi il comando termostato nella posizione STOP ed il frigorifero rimarrà sconnesso.
Può aiutare a eliminare il ghiaccio con la paletta o introducendo un recipiente con acqua calda. Non utilizzi oggetti affilati nè apparati elettrici di riscaldamento.
Ritiri l´acqua dello scongelamento con un panno assorbente, pullisca ed asciughi bene l´interno.
Azioni il mando termostato nella posizione abituale di funzionamento.
2 ore più tardi può ritornare a introdurre gli alimenti congelati nel congelatore.
1
2
3
4
5
STOP
10

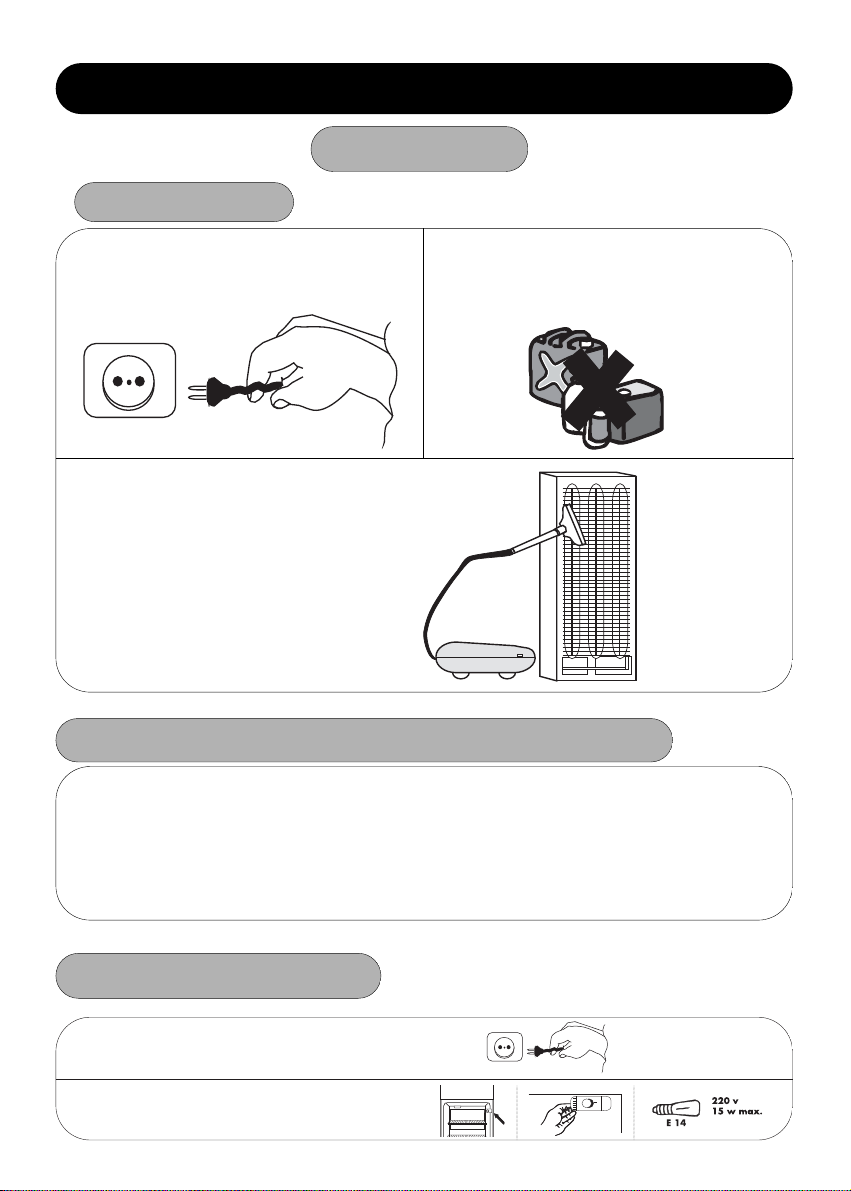

PULIZIA E MANUTENZIONE
PULIZIA
CONSIGLI
Per la pulizia dell´interno, il frigorifero deve essere sconnesso.
Non utilizzi prodotti abrasivi solventi, pulitori di metalli o detersivi non diluiti.
È conveniente pulire una volta all´anno con un aspirapolvere la griglia della parte posteriore del frigorifero. La sporcizia pregiudica il funzionamento ed aumenta il consumo di energia elettrica.
SCONNESSIONE TEMPORANEA DEL FRIGORIFERO
. Sconnetta il frigorifero. . Estragga gli alimenti, pulisca e asciughi l´interno. . Lasci aperta la porta per evitare la formazione di cattivi odori. . Faccia lo stesso in caso di interruzione di corrente prolungata o di averia del frigorifero.
CAMBIO DI LAMPADA
1- Sconnettere il frigorifero.
2- Estrarre la lampada bruciata e sostituirla con un´altra dello stesso tipo.
11
CAMBIO DI SENSO DELL’APERTURA DELLE PORTE
Appoggiare il frigorifero sulla parte posteriore.
Se il suo frigorifero ha lo zoccolo inferiore lo tolga cosi come viene indicato nella figura. Stacchi poi la parte sinistra marcata dello zoccolo la figura.
Estrarre la cerniera inferiore allentando le 3 viti di fissaggio (A): Estrarre l’asse (B) dalla posizione a destra e montarlo sulla posizione a sinistra della cerniera. Allentare le 2 viti (C) e avvitarle sul lato destro. Togliere la porta inferiore.
Estrarre la cerniera intermedia togliendo la piastrina protettiva che nasconde le viti e allentando le medesime. Estrarre anche il coperchietto dal lato sinistro e inserirlo al posto della cerniera. Togliere la porta superiore.
Estrarra l’asse (D) dalla posizione a destra e montarlo sulla posizione a sinistra.
1
2
3
4
5
D
12
Stacchi il tappo dell’asse sinistro della porta inferiore e lo collochi nell’asse destro (i modelli pannellabili non hanno questo tappo).
Mettere la porta superiore, inserendola sull’asse situato sul lato sinistro.
Mettere la cerniera intermedia sull’asse sinistro della porta superiore e avvitarla al frigorifero. Mettere la porta inferiore inserendola sull’asse della cerniera intermedia. Inserire quindi la piastrina protettiva che nasconde le viti di fissaggio.
Inserire la cerniera inferiore sul lato sinistro e fissarla stringendo a fondo le 3 viti.
Collochi di nuovo lo zoccolo inferiore nella sua posizione.
Se il frigorifero è pannellabile dovrà cambiare il lato dei tiranti delle porte.
9
10
11
6
7
8
13
PROBLEMI DI FUNZIONAMENTO
PROBLEMA CAUSA POSSIBILE SOLUZIONE
Il frigorifero non funziona
Ila refrigeratore raffredda
poco
Gocce d´acqua nella parete
del fondo del refrigeratore
Si vede acqua nella base del
refrigeratore
Molto ghiaccio nelle pareti e negli scaffali del congelatore
La lampada del refrigeratore
non si accende
Funzionamento rumoso
Gorgoglio
Gli alimenti si seccano
Odori nell´interno
La presa non è connessa alla presa di corrente.
La corrente elettrica non raggiunge la presa essendosi fuso il fusible o essendo saltato il limitatore automatico di potenza. Il comando del termostato si trova in una posizione bassa.
La porta è stata chiusa male o si è aperta con molta frequenza.
Si è otturata la griglia d´aerazione o l´apertura della parte posteriore della parte superiore.
Il frigorifero è sposto direttamente ai raggi del sole o a una fonte di calore.
Ciclo automatico di scongelamento.
Si è collocato qualche alimento o recipiente attacato alla parete del fondo del refrigeratore.
La porta congelatore non chiude bene essendo ostacolata.
La presa non è connessa alla presa di corrente.
Non giunge corrente elettrica alla presa essendosi fuso il fusibile o essendo saltato il limitatore automatico di potenza. La lampada è lenta.
La lampada è fusa.
Il frigorifero non è stato livellato correttamente.
Ciclo funzionamento.
Gli alimenti non sono avvolti o tappati.
Qualche alimento non è correttamente avvolto o tappato.
L´interno dell´aparato necessita una pulizia.
Connetere presa.
Cambiare il fusibile o riconnettere il limitatore automatico di potenza.
Giri il comando termostato a una posizione superiore di freddo.
Aver cura che la porta non rimanga aperta per molto tempo.
Conservare libere queste zone secondo quanto viene indicato nel capitolo "Installazione" di questo manuale.
Cambiare l´ubicazione del frigorifero o proteggerlo da queste fonti di calore.
Non si allarmi: questo è completamente normale (vedere capitolo "Utilizzazione del refrigeratore" di questo manuale).
Non collochi alimenti o recipienti a contatto con la parete del fondo ed eviterà lo spargimento dell´acqua di scongelamento.
Cerchi una buona chiusura delle porte mantenendole libere da oggetti o sporcizia.
Connettere la presa.
Cambiare il fusible o ritornare a connetere il limitadore automatico di potenza.
Avvitare correttamente.
Cambiare la lampada secondo quanto viene indicato in questo manuale.
Livellare secondo quanto viene indicato nel capitolo "Installazione" di questo manuale. Non si allarmi, questo è completamente nomale.
Avvolgerli o introdurlo in recipienti ermetici.
Avvolgerlo o introdurlo in un recipiente ermetico.
Pulire secondo quanto viene indicato in questo manuale.
SERVIZIO DI ASSISTENZA TECNICA
Se lei ha già effettuato i controlli indicati ed il suo problema persiste, NON REALIZZI NESSU´ ALTRA RIPARAZIONE PER PROPIO CONTO. Si metta a contatto con in servizio d´Assistenza Tecnica più vicino.
14
SPECIFICAZIONI
QUESTI APPARECCHI SODDISFANO I REQUISITI DELLE DIRETTIVE CEE: 73/23, 93/68, 89/336
4-02 FQ8G100B7
