GENTILE CLIENTE
Prima di mettere in funzione il suo frigorifero, legga attentamente questo manuale di
istruzioni; esso contiene importatnti informazioni per l'uso in sicurezza, per l'installazione
e per la manutenzione nel tempo.
Conservi il manuale anche per un futuro riferimento.
Prenda nota delle avvertenze, di volta in volta precedute dalle indicazioni "ATTENZIONE!"
o "PERICOLO!" o "Importante!" e le osservi con attenzione.
Verranno anche date informazioni per un uso di risparmio energetico ed ecologicamente
corretto.
Infine troverà informazioni su come comportarsi in caso di apparenti irregolarità di
funzionamento, che si possono risolvere direttamente.
Indice
INFORMAZIONI PER LA SICUREZZA .................................................................... 3
REFRIGERANTE ..................................................................................................... 3
AVVERTENZE IMPORTANTI .................................................................................. 3
SICUREZZA DEI BAMBINI ...................................................................................... 4
PRECAUZIONI NELL'USO ....................................................................................... 4
IN CASO DI MALFUNZIOAMENTO ......................................................................... 4
INSTALLAZIONE ...................................................................................................... 5
INVERSIONE DELL'APERTURA .............................................................................. 5
DESCRIZIONE DEL FRIGORIFERO ........................................................................ 9
AVVIAMENTO E REGOLAZIONE ............................................................................. 9
ACCESSORI INTERNI .............................................................................................. 10
POSIZIONE DEGLI ALIMENTI .................................................................................. 10
BRINA E SPEGNIMENTO ......................................................................................... 11
PULIZIA E MANUTENZIONE .................................................................................... 11
RISPARMIO DI ENERGIA ......................................................................................... 12
RISOLUZIONE DEI PROBLEMI ................................................................................ 12

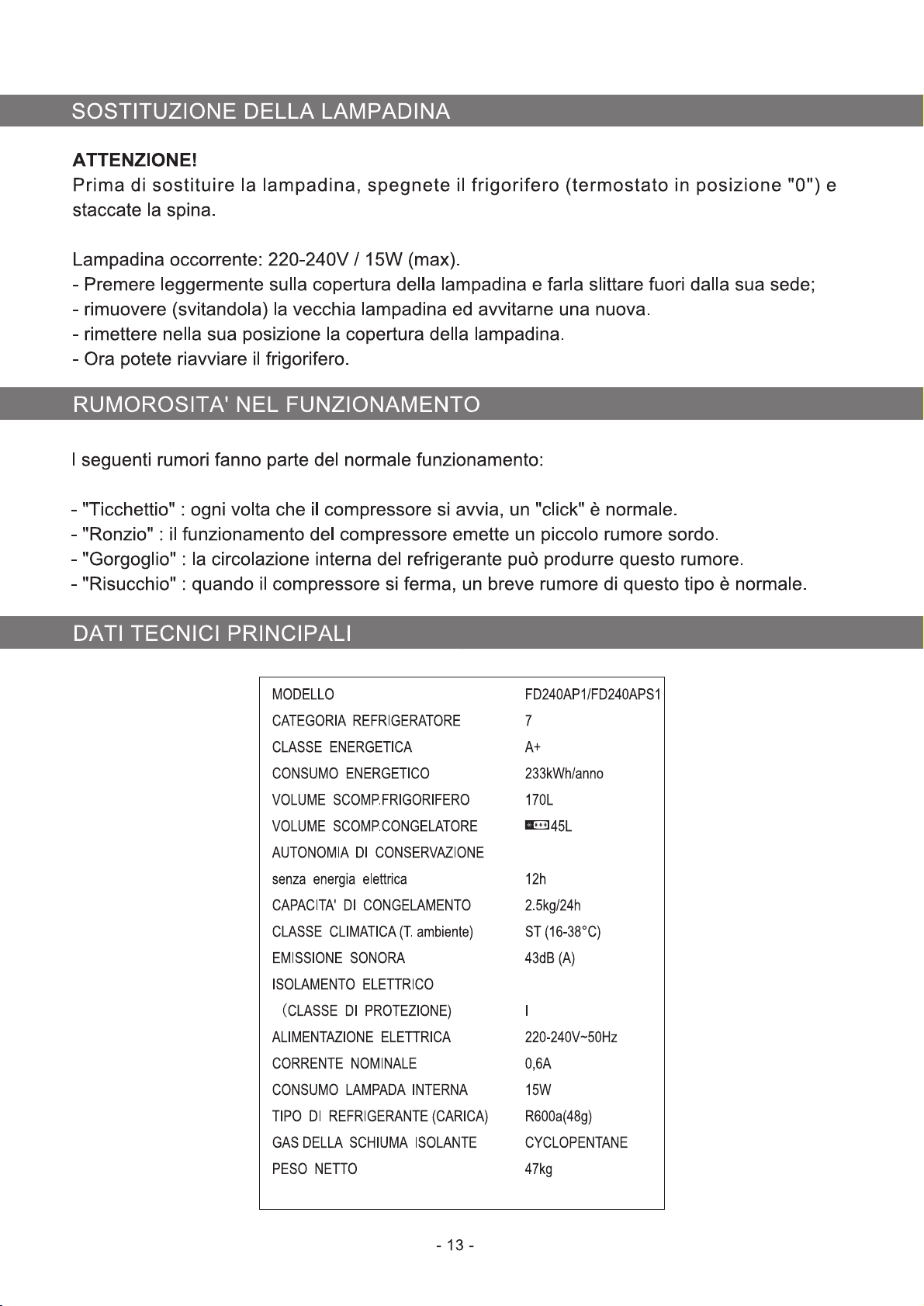

SOSTITUZIONE DELLA LAMPADINA ...................................................................... 13
RUMORI DEL FUNZIONAMENTO ........................................................................... 13
DATI TECNICI PRINCIPALI ....................................................................................... 13

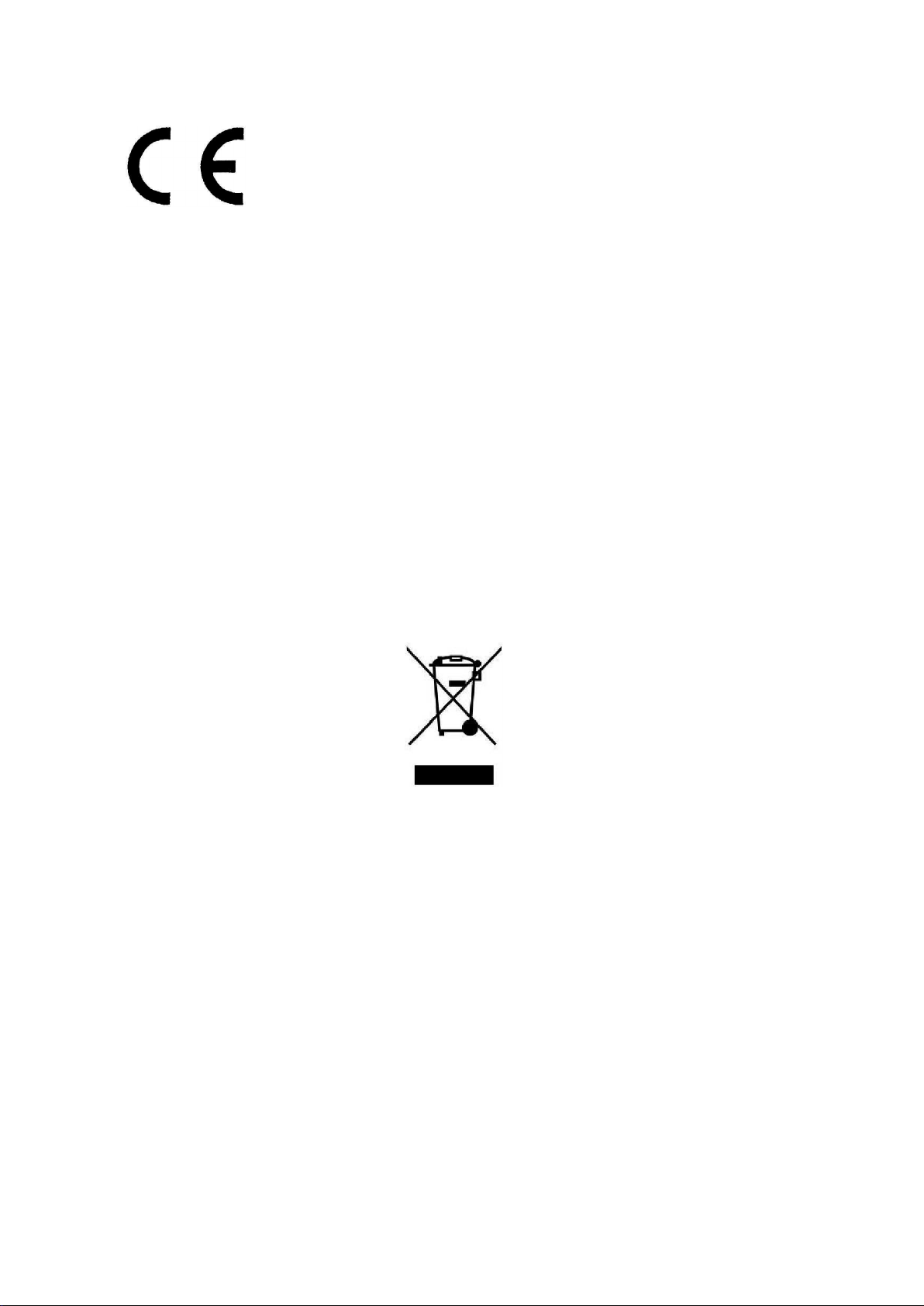

STANDARD REGOLAMENTARI E SMALTIMENTO ................................................. 14
Prodotto distribuito da SMEG S.p.A. - via Leonardo da Vinci, 4 - 42016 Guastalla (RE)
- 2 -
IMPORTANTI INFORMAZONI PER LA SICUREZZA
Queste informazioni sono importanti per la vostra sicurezza. Assicuratevi di comprenderle
correttamente prima di utilizzare l'apparecchio.
Il frigoriferifero è un apparecchio domestico, concepito quindi per un uso casalingo. Serve
per la conservazone dei cibi a bassa temperatura. Non deve essere utilizzato per scopi
commerciali, nè per scopi diversi da quello suddetto, altrimenti eventuali danni o
malfunzionamenti non saranno coperti dalla garanzia del distributore.
Inoltre per ragioni di sicurezza, non sono consentite modifiche tecniche dell'apparecchio.
PRIMA DI METTERE IN FUNZIONE:
accertatevi che l'apparecchio non abbia subito danni evidenti durante il trasporto. In tal caso
NON connettete mai l'apparecchio alla presa elettrica; contattate il vostro rivenditore per le
istruzioni del caso.
REFRIGERANTE
Questo frigorifero contiene refrigerante ISOBUTANO (R600A): che è un gas naturale,
infiammabile ed ecologicamente compatibile.
Il refrigerante è contenuto nel circuito frigorifero interno dell'apparecchio, che è sigillato
ermerticamente: pertanto assicuratevi che detto circuito non sia stato danneggiato durante il
trasporto o l'installazione.
Nel caso che invece risulti un danno evidente al circuito del refrigerante (per esempio nella
serpentina posteriore) con perdita di refrigerante:
- evitate di avvicinare al frigorifero fiamme libere;
- ventilate la stanza in cui si trova l'apparecchio aprendo la finestra.
AVVERTENZE IMPORTANTI
ATTENZIONE! E' necessario lasciare uno spazio di aerazione di fianco e posterioremente,
libero da ostacoli.
ATTENZIONE! Non utilizzate metodi meccanici e manuali per accelerare lo sbrinamento,
che deve avvenire automaticamente.
ATTENZIONE! Non perforate il circuito frigorifero.
ATTENZIONE! Non utilizzate apparecchiature elettriche funzionanti all'interno del frigorifero.
PERICOLO! Questo aparecchio non dovrebbe essere utilizzato da bambini o persone
disabili senza supervisione.
PERICOLO! Evitate che i bambini giochino con l'apparecchio.
- 3 -
(AVVERTENZE IMPORTANTI)
ATTENZIONE! non introdurre né avvicinare sostanze che possano infiammarsi o causare
fiamme.
PERICOLO! Se il cavo elettrico di alimentazione è danneggiato, rivolgetevi a personale
tecnico qualificato per la sua sostituzione. Evitate di ripararlo personalemente, potreste
incorrere in shock elettrico.
PERICOLO! Scollegate la spina prima di qualunque operazione sulle parti elettriche.
SICUREZZA DEI BAMBINI
- IMBALLI: i materiali degli imballi (Polistirolo, ecc.) possono essere pericolosi per i bambini.
Potrebbero ingerirli o soffocarrsi. Tenete i materiali dell'imballo lontani dai bambino.
- Se dovete emarginare l'apparecchio perchè invecchiato, prima di farlo rendetelo
inoperante. Togliete la spina e tagliate il cavo elettrico. Smontate le maniglie, le molle e tutti i
blocchi meccanici di chiusura delle porte: eviterete che i bambini possano chiudersi
all'interno inavvertitamente.
- I bambini piccoli non conoscono i rischi connessi agli apparecchi elettrodomestici;
esercitate una costante supervisione e non lasciateli mai giocare con gli apparecchi.
PRECAUZIONI NELL'USO
Non inserite nel frigorifero contenitori con gas o liquidi infiammabili: il loro raffreddamento
potrebbe provocare perdite nelle chiusure. Quindi evitate di inserire bombolette spray,
ricariche per estintori, e altri contenitori di questo tipo.
Non fate funzionare nel frigorifero alcun apprecchio elettrico (per esempio gelatiere
elettriche, frullatori, ecc.)
Prima di effettuare una pulizia interna, staccate sempre la spina per sicurezza (non tirate il
cavo elettrico per farlo).
IIN CASO DI MALFUNZIONAMENTO
Se notate un funzionamento irregolare, prima di tutto consultate la sezione "Soluzione dei
problemi" più avanti in questo manuale. Vi aiuterà a risolvere i problemi che non derivano da
guasti e che si possono rimediare subito.
In ogni altro caso, NON cercate di riparare l'apparecchio da soli, ma rivolgetevi a personale
qualificato o al vostro rivenditore, eviterete possibili danni anche a voi stessi.
Qualunque manomissione non autorizzata farà decadere la garanzia dell'apparecchio.
- 4 -
INSTALLAZIONE
RIMUOVERE IMBALLI E FISSAGGI DI TRASPORTO.
L'apparecchio e gli accessori sono avvolti con materiali di tampone o fissati con alcuni nastri
adesivi per evitare movimenti delle parti mobili durante il trasporto: asportateli tutti prima
dell'installazione. Ripulite eventuali residui di colla con semplice alcool.
LUOGO DI INSTALLAZIONE.
Leggete attentamente le seguenti istruzioni per una corretta installazione esente da problemi
al successivo corretto funzionamento.
- Il frigorifero va installato lontano da intense sorgenti di calore (stufe, radiatori, ecc.).
- Questo frigorifero darà le migliori prestazioni in un'area climatica (ST) in cui la temperatura
dell'ambiente in cui si trova sia compresa tra 16°C e 38°C .
- NON esponete il frigorifero alla pioggia e agli agenti atmosferici.
- Lasciate intorno al frigorifero sufficiente spazio per la libera circolazione dell' aria (questo
frogorifero NON può essere incassato), altrimenti diminuirà sensibilmente le prestazioni.

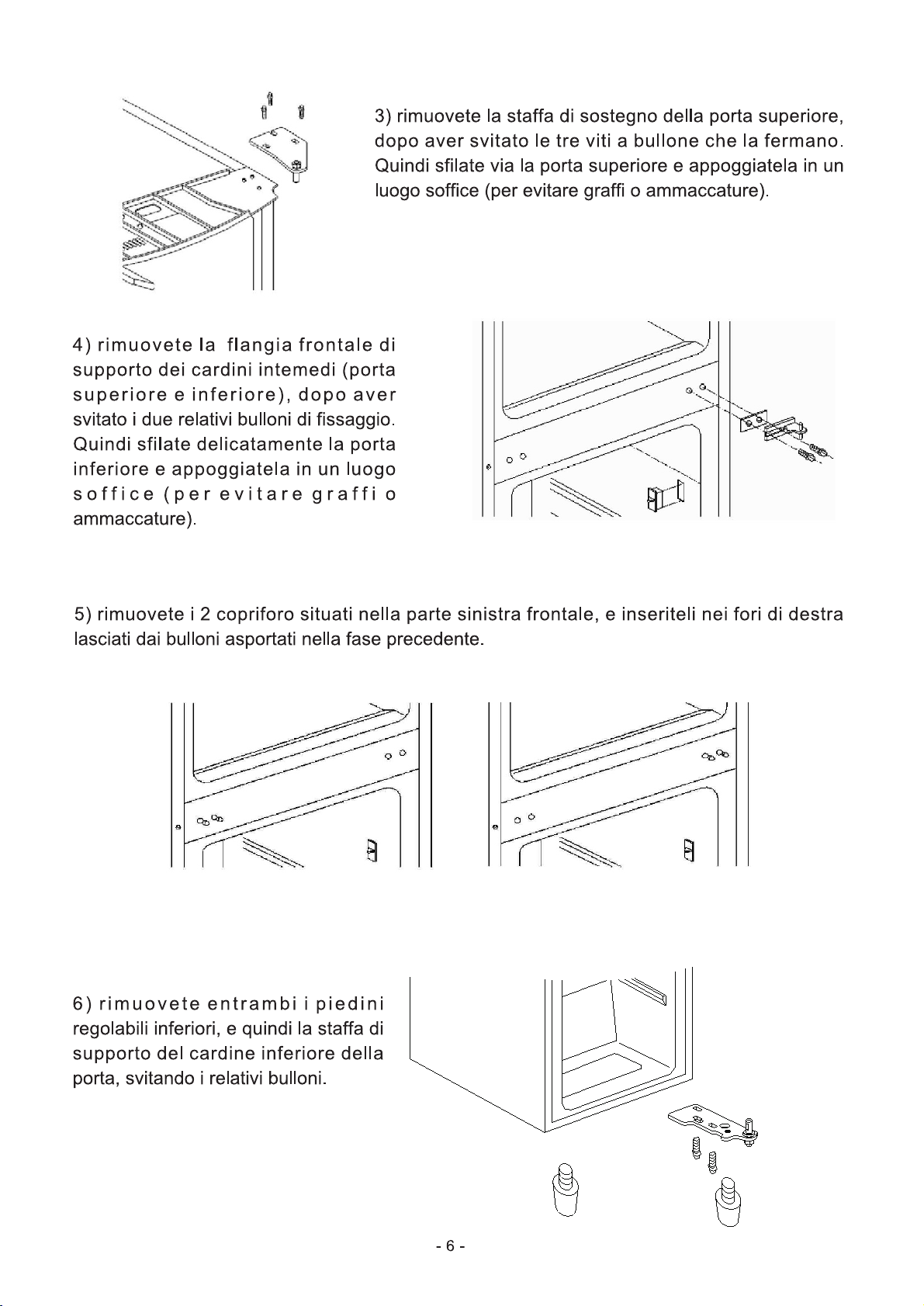

INVERSIONE DELL'APERTURA
Potete cambiare il lato dei cardini di apertura
seguendo le seguenti istruzioni. Prima di
operare appoggiate il frigorifero su una base
soffice (cartone, stracci, ecc.) per evitare
danni alla serpentina posteriore.
1) Con la punta di un cacciavite piatto,
rimuovete i 2 coprivite posizionati sul
pannello superiore, lato posteriore (prima
figura).
2) Svitate le due viti di fissaggio del pannello
superiore, e sollevatelo (seconda figura).
- 5 -
7) rimuovete la staffa di supporto del cardine inferiore, svitando i 2 relativi bulloni; quindi
svitate anche il cardine. Poi rovesciate la staffa, scambiate la sua posizione (destrasisnistra), e riavvitate il cardine rivolto verso l'alto.
Poi riavvitate al loro posto i piedini regolabili inferiori; inserite la porta nel cardine inferiore, e
regolate il suo esatto allineamento orizzontale e verticale, prima di serrare i bulloni della
staffa di supporto del cardine.
8) riposizionate nella nuova posizione
(sinistra) la flangia frontale di supporto dei
cardini intermedi, dopo averla rovesciata di
180 gradi; il cardine inferiore va infilato
nell'apposito foro presente sulla porta
inferiore, che resta così bloccata. Quindi
fissate la staffa serrando i suoi bulloni.
Poi infilate nel cardine superiore della staffa
la parte inferiore della porta superiore (del
freezer).
9) ora rovesciate di 180 gradi la staffa di supporto del cardine superiore, e invertite la
direzione del cardine (deve essere rivolto verso il basso), svitando e riavvitando il relativo
dado.
- 7 -
10) ora rimuovete la piastrina bianca di
plastica, e le due viti che occupano i fori
per il fissaggio della staffa superiore nella
parte sinistra. Montate queste parti nella
parte d e s t r a rimasta l i b e r a dalle
precedenti operazioni.
11) posizionate la staffa di supporto del
cardine superiore nella posizione libera di
sinistra, infilando il cardine nell'apposito
foro della porta superiore; quindi serrate
le 3 viti di fissaggio della staffa (la porta
superiore rimane fissata).
12) rimontate il pannello superiore (inserite prima la
parte davanti) fissandolo con le sue 2 viti nella parte
posteriore, e poi ricopritele con i coprivite.
13) Invertire la posizione delle maniglie sulle porte.
Svitare le 2 viti di fissaggio di ogni maniglia, e
rimontare la maniglia sul lato destro della porta,
fissandola con le viti negli appositi fori, dopo aver
asportato i tabbi copri-foro ivi presenti.
Inserire i tappi copri-foro nei fori rimasti liberi sul
lato sinistro delle porte.
- 8 -
SBRINAMENTO E SPEGNIMENTO
1. La parete interna posteriore del frigorifero normalmente forma della brina quando il
compressore è in funzione; questa si scioglie nelle pause a compressore fermo, e rievapora
automaticamente all'interno del frigorifero, oppure cola verso il foro di smaltimento nella
parete posteriore in basso.
NOTA: se si regola il termostato in posizione superiore a "5", specialmente in giornate calde,
è possibile che il compressore funzioni di continuo, e quindi lo strato di brina si accresca
eccessivamente. IN TAL CASO SBRINARE MANUALMENTE IL FRIGORIFERO, ruotando il
termostato in posizione "0", fino a quando lo strato di ghiaccio non si è sciolto
completamente. Se non si esegue tale operazione, anche la capacità di raffreddamento
diminuisce sensibilmente, peggiorando la situazione.
2. Se si prevede di non utilizzare il frigorifero per un periodo prolungato:
- spegnere il frigo posizionando la manopola del termostato sulla posizione "0";
- staccare la spina;
- ripulire e asciugare l'interno del frigorifero (vedere sezione successiva);
- lasciare aperta la portiera per evitare la formazione di muffe e disperdere gli odori.
PULIZIA E MANUTENZIONE
Una periodica pulizia interna è consigliata per ragioni igieniche.
ATTENZIONE!
- Per precauzione staccate la spina prima di effettuare una pulizia; eviterete il pericolo di
scossa elettrica.
IMPORTANTE!
- NON pulite il frigorifero con getti di vapore: l'umidità potrebbe penetrare nelle parti
elettriche e provocare successivi cortocircuiti; inoltre il vapore bollente può deformare le
superfici plastiche.
- Per la pulizia NON utilizzate solventi chimici, benzine, o acidi che possono rovinare le parti
in plastica, incluso il succo di limone.
- NON utilizzare prodotti o attrezzi abrasivi.
- Prima della pulizia, rimuovete gli alimenti, e conservateli momentaneamente in un luogo
fresco.
- Utilizzate di preferenza un panno morbido inumidito con acqua tiepida; eventualmente
aggiungete un detersivo liquido e neutro (come quello per i piatti).
- Dopo la pulizia e il risciacquo, asciugate scrupolosamente tutte le parti umide.
- La polvere che si accumula sulla serpentina posteriore diminuisce le prestazioni e aumenta
i consumi: vi consigliamo di ripulirla bene almeno una volta all'anno.
- Controllate che il foro di scarico dell'acqua condensata (nella parete interna posteriore in
basso) non sia ostruito; aiutatevi con qualche oggetto lungo e flessibile (NON utilizzate
oggetti appuntiti o taglienti, potrebbero danneggiare il condotto dello scarico).
- 11 -
RISPARMIO DI ENERGIA
Per ridurre i consumi del frigorifero, vi consigliamo quanto segue:
- non installate il frigorifero adiacente a fonti di calore (stufe, forni, radiatori, ecc.);
- provvedete un sufficiente spazio attorno al frigorifero per una libera circolazione dell'aria (che deve
accedere alla parte posteriore);
- non inserite cibi o sostanze calde nel frigorifero; lasciate che prima si raffreddino naturalmente.
- lasciate aperta la portiera per il tempo minimo necessario;
- non regolate il termostato per una temperatura troppo bassa, spesso non necessaria;
- pulite periodicamente dalla polvere la serpentina posteriore.
RISOLUZIONE DEI PROBLEMI
Un funzionamento irregolare può dipendere da cause di poco conto, e che possono essere rimosse
direttamente da voi. Prima di interpellare l'assistenza, verificate le seguenti possibilità.
SINTOMO
Il frigorifero non funziona
Il frigorifero raffredda
troppo
I cibi sono non sono
freddi
La luce interna non
funziona
Si forma una eccessiva
quantità di brina.
POSSIBILE CAUSA RIMEDIO
- Il termostato è in stato di SPENTO (0)
- La spina è staccata o male inserita
- Manca tensione nella presa di corrente
- La presa di corrente è difettosa
- Il termostato è mal regolato. - cambiate la regolazione per una
- Il termostato è mal regolato.
- La porta è rimasta aperta a lungo.
- E' stata inserita una quantità di cibi caldi
nelle ultime 24 ore.
- Il frigorifero è adiacente ad una sorgente
di calore.
- La lampadina è bruciata. - Vedere la sezione successiva.
- La guarnizione della porta è deformata
o non aderisce alla sua sede
(possibile dopo l'inversione del senso di
apertura della porta).
- Regolate il termostato (da 1 a 7)
- Inserite la spina
- controllate l'interruttore principale
- Rivolgetevi ad un elettricista
temperatura più alta
- Cambiate la regolazione per una
temperatura più bassa.
- Aprite la porta il tempo minimo necessario
- regolate provvisoriamente il termostato per una temperatura più bassa.
- Se possibile cambiate la posizione
del frigorifero.
Scaldate leggermente la guarnizione
nel punto in cui difetta, utilizzando
un phon alla minima potenza; contemporaneamente rimodellate la
guarnizione con le mani.
Anomala rumorosità
Il compressore non parte
immediatamente.
C'è acqua sul pavimento
o sui ripiani del frigo.
- Il frigorifero non è ben livellato.
- Le pareti del frigo toccano le pareti della
stanza o altri oggetti.
- Parti interne (come piccoli tubi sul retro)
si toccano fra di loro.
- Questo è normale.
- Il foro interno di drenaggio della
condensa è ostruito.
- 12 -
- Regolate i piedini.
- Spostate leggermente il frigorifero.
- provate ad individuare e a rivestire
le parti con nastro o materiale spugnoso adesivo.
- Attendete un po', è una protezione.
- Consulatate la sezione "PULIZIA
e MANUTENZIONE"
.
DICHIARAZIONE DI CONFORMITA'
i prodotti descritti in questo manuale
sono conformi alle seguenti Direttive:
• Direttiva di compatibilità Elettromagnetica (EMC) 2004/108/EC e Norme tecniche
EN 55014-2 / 3, EN 61000-3 e successive integrazioni.
Direttiva di bassa tensione(LVD) 2006/95/EC e Norme tecniche
EN 60335 e successive integrazioni, EN 50366 e succesive integrazioni.
DISMISSIONE DEGLI ELETTRODOMESTICI USATI
La Direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed
elettroniche (RAAE) prevede che gli elettrodomestici usati non possono essere
smaltiti nel normale flusso dei rifiuti solidi urbani.
Gli apparecchi dismessi deveno essere raccolti separatamente per ottimizzare
il recupero e il riciclaggio dei materiali che li compongono, per ottenere un importante risparmio di energia, e per impedire potenziali danni alla salute umana
e all'ambiente. Il simbolo del contenitore per spazzatura barrato è riportato su
tutti i prodotti per ricordare gli obblighi di raccolta separata.
Il consumatore dovrà consegnare gli apparecchi dismessi ai centri di raccolta
differenziata predisposti dalle amministrazioni comunali, oppure potrà chiederne
il ritiro ai rivenditori, contestualmente all'acquisto di un apparecchio nuovo dello
stesso tipo.
- 14 -
A causa della continua evoluzione tecnologica dei prodotti, i dati contenuti nel presente manuale possono
subire lievi variazioni senza obbligo di preavviso dal parte del Produttore.
Loading...
