1. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ........................................................244
2. ИНСТРУКЦИИ ПО УТИЛИЗАЦИИ ТАРЫ С СОБЛЮДЕНИЕМ
ЭКОЛОГИЧЕСКИХ НОРМ............................................................................ 245
3. ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ.....................................246
4. ОБЩИЙ ВИД ДУХОВКИ ...............................................................................247
5. ПОДГОТОВКА К УСТАНОВКЕ....................................................................247
6. ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ ........248
7. ЭКСПЛУАТАЦИЯ ДУХОВКИ ........................................................................250
8. ИСПОЛЬЗОВАНИЕ РЕЖИМА "ПИЦЦА"
(ТОЛЬКО В НЕКОТОРЫХ МОДЕЛЯХ)...................................................... 257
9. ВХОДЯЩИЕ В КОМПЛЕКТ ПРИНАДЛЕЖНОСТИ..................................258
10. ТАБЛИЦА РЕКОМЕНДУЕМЫХ УСТАНОВОК ..........................................259
11. ЧИСТКА И РЕГУЛЯРНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ............262
12. ВНЕОЧЕРЕДНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ..........................266
13. УСТАНОВКА ДУХОВКИ...............................................................................270
IИНСТРУКЦИИ ДЛЯ ПОЛЬЗОВАТЕЛЯ: содержат рекомендации по
использованию, описание команд, правил чистки и технического
обслуживания устройства
ИНСТРУКЦИИ ДЛЯ УСТАНОВЩИКА: предназначены для
квалифицированных технических специалистов, выполняющих
установку, ввод в эксплуатацию и испытание устройства
243
Инструкции по э ксплуатации
1. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
ЭТО РУКОВОДСТВО ЯВЛЯЕТСЯ НЕОТЪЕМЛЕМОЙ ЧАСТЬЮ УСТРОЙСТВА.
ХРАНИТЕ ЕГО В ЦЕЛОСТИ И СОХРАННОСТИ В ДОСТУПНОМ МЕСТЕ НА
ПРОТЯЖЕНИИ ВСЕГО СРОКА СЛУЖБЫ ДУХОВКИ.
РЕКОМЕНДУЕМ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ДАННОЕ РУКОВОДСТВО И ВСЕ
УКАЗАНИЯ, В НЕМ СОДЕРЖАЩИЕСЯ, ПРЕЖДЕ ЧЕМ ИСПОЛЬЗОВАТЬ
ПРИБОР. УСТАНОВКА ДОЛЖНА ВЫПОЛНЯТЬСЯ КВАЛИФИЦИРОВАННЫМ
ПЕРСОНАЛОМ С СОБЛЮДЕНИЕМ ДЕЙСТВУЮЩИХ НОРМ. ЭТОТ АППАРАТ
ПРЕДНАЗНАЧЕН ДЛЯ ДОМАШНЕГО ПРИМЕНЕНИЯ И СООТВЕТСТВУЕТ
ДИРЕКТИВАМ ЕЭС, КОТОРЫЕ ДЕЙСТВУЮТ В НАСТОЯЩЕЕ ВРЕМЯ.
КОНСТРУКЦИЕЙ УСТРОЙСТВА ПРЕДУСМОТРЕНО ВЫПОЛНЕНИЕ
СЛЕДУЮЩЕЙ ФУНКЦИИ: ПРИГОТОВЛЕНИЕ И РАЗОГРЕВ ПИЩИ; ЛЮБОЕ
ИНОЕ ИСПОЛЬЗОВАНИЕ СЧИТАЕТСЯ НЕСООТВЕТСТВУЮЩИМ.
ИЗГОТОВИТЕЛЬ СНИМАЕТ С СЕБЯ ВСЯКУЮ ОТВЕТСТВЕННОСТЬ ПРИ
ИСПОЛЬЗОВАНИИ С ЦЕЛЬЮ, ОТЛИЧАЮЩЕЙСЯ ОТ ВЫШЕНАЗВАННОЙ.
ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ЭТО УСТРОЙСТВО ДЛЯ ОБОГРЕВА
ПОМЕЩЕНИЙ.
ЗАПРЕЩАЕТСЯ ОСТАВЛЯТЬ БЕЗ ПРИСМОТРА ОСТАТКИ УПАКОВКИ В ЖИЛОМ
ПОМЕЩЕНИИ. РАССОРТИРУЙТЕ СНЯТЫЕ УПАКОВОчНЫЕ МАТЕРИАЛЫ И
СДАЙТЕ ИХ В БЛИЖАЙШИЙ ПУНКТ СБОРА ВТОРСЫРЬЯ.
НА УСТРОЙСТВО НАНЕСЕН СИМВОЛ В СООТВЕТСТВИИ С ДИРЕКТИВОЙ ЕЭС
2002/96/CE ОБ УТИЛИЗАЦИИ ИСПОЛЬЗОВАННОГО ЭЛЕКТРИЧЕСКОГО И
ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ (WASTE ELECTRICAL AND ELECTRONIC
EQUIPMENT - WEEE).
ДАННАЯ ДИРЕКТИВА ОПРЕДЕЛЯЕТ ПРАВИЛА СБОРА И УТИЛИЗАЦИИ
ВЫВЕДЕННОГО ИЗ ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ И ДЕЙСТВУЕТ НА ВСЕЙ
ТЕРРИТОРИИ ЕВРОПЕЙСКОГО СОЮЗА.
ЗАПРЕЩАЕТСЯ ЗАКРЫВАТЬ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ И ЩЕЛИ, А
ТАКЖЕ ПРОХОДЫ ДЛЯ ОТВОДА ТЕПЛА.
244
ПАСПОРТНАЯ ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ, ПАСПОРТНЫМ
НОМЕРОМ И МАРКИРОВКОЙ РАСПОЛОЖЕНА НА ВИДНОМ МЕСТЕ НА РАМКЕ
ДВЕРЦЫ ДУХОВКИ.
ЗАПРЕЩАЕТСЯ УДАЛЯТЬ ЭТУ ТАБЛИЧКУ.
ЧТОБЫ НЕ ПОВРЕДИТЬ ПОВЕРХНОСТИ, КАТЕГОРИЧЕСКИ
ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ МЕТАЛЛИЧЕСКИЕ ГУБКИ И
ОСТРЫЕ СКРЕБКИ.
СЛЕДУЕТ ПРИМЕНЯТЬ ОБЫЧНЫЕ НЕАБРАЗИВНЫЕ СРЕДСТВА,
ПОЛЬЗУЯСЬ ПРИ НЕОБХОДИМОСТИ ДЕРЕВЯННЫМ ИЛИ
ПЛАСТМАССОВЫМ ИНСТРУМЕНТОМ. ТЩАТЕЛЬНО ПРОПОЛОСКАТЬ
И ПРОТЕРЕТЬ НАСУХО МЯГКОЙ ТКАНЬЮ ИЛИ ЗАМШЕЙ.
НЕ ДОПУСКАТЬ ЗАСЫХАНИЯ ВНУТРИ ДУХОВКИ ОСТАТКОВ
ПРОДУКТОВ НА САХАРНОЙ ОСНОВЕ (НАПРИМЕР, ВАРЕНЬЯ). ПРИ
СИЛЬНОМ ЗАСЫХАНИИ ОНИ МОГУТ РАЗРУШИТЬ ЭМАЛЬ, КОТОРАЯ
ПОКРЫВАЕТ ВНУТРЕННЮЮ ЧАСТЬ ДУХОВКИ.
Инструкции по Утилизации
2. ИНСТРУКЦИИ ПО УТИЛИЗАЦИИ ТАРЫ С
СОБЛЮДЕНИЕМ ЭКОЛОГИЧЕСКИХ НОРМ
Для упаковки нашей продукции применяются экологически безвредные
материалы, совместимые с окружающей средой и пригодные для
повторного использования. Просим вас о сотрудничестве путем
проявления заботы о правильной утилизации упаковки. Информацию о
сборе, переработке и утилизации использованной упаковки можно
получить у продавца или в специализированных местных организациях.
Не выбрасывайте упаковку или ее части. Они могут явиться источником
опасности для детей, в частности, это касается пластиковых пакетов.
Соблюдение правил утилизации требуется и при обращении с вашим
старым аппаратом.
Важно! Устройство следует сдать местному предприятию,
занимающемуся сбором старых бытовых электроприборов. Соблюдение
правил утилизации отходов позволяет рационально использовать
ценные материалы.
Перед тем, как сдать устройство в утиль, необходимо снять дверцы,
оставив полки в рабочем положении, чтобы дети, играя, не оказались
заблокированными внутри рабочей камеры духовки. Кроме того,
необходимо отрезать кабель подключения к электросети и удалить его
вместе со штыревым разъемом.
245
Инструкции по технике безопасности
3. ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
СОБЛЮДАЙТЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ДЛЯ ЭЛЕКТРИЧЕСКИХ ИЛИ
ГАЗОВЫХ АППАРАТОВ, А ТАКЖЕ УКАЗАНИЯ ПО ПРИМЕНЕНИЮ ФУНКЦИЙ
ВЕНТИЛЯЦИИ, СОДЕРЖАЩИЕСЯ В РУКОВОДСТВЕ ПО УСТАНОВКЕ.
В ВАШИХ ИНТЕРЕСАХ И В ЦЕЛЯХ ВАШЕЙ БЕЗОПАСНОСТИ ЗАКОНОМ
ОПРЕДЕЛЕНО, ЧТО УСТАНОВКА И ОБСЛУЖИВАНИЕ ВСЕХ ЭЛЕКТРИЧЕСКИХ
АППАРАТОВ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ КВАЛИФИЦИРОВАННЫМ
ПЕРСОНАЛОМ С СОБЛЮДЕНИЕМ ДЕЙСТВУЮЩИХ НОРМ.
НАШИ АВТОРИЗОВАННЫЕ СПЕЦИАЛИСТЫ ОБЕСПЕЧАТ
СООТВЕТСТВУЮЩЕЕ КАЧЕСТВО РАБОТЫ.
ОТКЛЮЧЕНИЕ ГАЗОВЫХ ИЛИ ЭЛЕКТРИЧЕСКИХ УСТРОЙСТВ ДОЛЖНЫ
ПРОИЗВОДИТЬ ТОЛЬКО СПЕЦИАЛИСТЫ.
ШТЕПСЕЛЬНАЯ ВИЛКА КАБЕЛЯ ПИТАНИЯ И СООТВЕТСТВУЮЩАЯ РОЗЕТКА
ДОЛЖНЫ БЫТЬ ОДНОГО ТИПА И СООТВЕТСТВОВАТЬ ДЕЙСТВУЮЩИМ
НОРМАМ.
РОЗЕТКА ДОЛЖНА БЫТЬ В ПРЕДЕЛАХ ДОСЯГАЕМОСТИ ОТ ВСТРОЕННОГО
ПРИБОРА.
ПРИ ОТСОЕДИНЕНИИ ШТЫРЕВОГО КОНТАКТА ЗАПРЕЩАЕТСЯ ТЯНУТЬ ЗА
КАБЕЛЬ.
ОБЯЗАТЕЛЬНЫМ ЯВЛЯЕТСЯ ЗАЗЕМЛЕНИЕ СОГЛАСНО ПРЕДУСМОТРЕННЫМ
НОРМАМ ПО БЕЗОПАСНОСТИ ЭЛЕКТРИЧЕСКОЙ УСТАНОВКИ.
СРАЗУ ПОСЛЕ ОКОНЧАНИЯ УСТАНОВКИ АППАРАТА СЛЕДУЕТ ПРОИЗВЕСТИ
ЕГО ПРОВЕРКУ, СЛЕДУЯ ПРИВЕДЕННЫМ НИЖЕ ИНСТРУКЦИЯМ. ПРИ
ВОЗНИКНОВЕНИИ НЕПОЛАДОК ОТСОЕДИНИТЬ АППАРАТ ОТ
ЭЛЕКТРИЧЕСКОЙ СЕТИ И ОБРАТИТЬСЯ В БЛИЖАЙШИЙ ЦЕНТР
ТЕХНИЧЕСКОЙ ПОМОЩИ.
НЕ ПЫТАЙТЕСЬ РЕМОНТИРОВАТЬ УСТРОЙСТВО САМОСТОЯТЕЛЬНО.
ЗАПРЕЩАЕТСЯ ПОМЕЩАТЬ В ДУХОВКУ ГОРЮЧИЕ ПРЕДМЕТЫ: СЛУЧАЙНОЕ
ВОЗГОРАНИЕ МОЖЕТ ПРИВЕСТИ К ПОЖАРУ.
246
В ПРОЦЕССЕ РАБОТЫ АППАРАТ СИЛЬНО НАГРЕВАЕТСЯ. НЕ КАСАЙТЕСЬ
НАГРЕВАТЕЛЬНЫХ ЭЛЕМЕНТОВ ВНУТРИ ДУХОВКИ.
ЗАПРЕЩАЕТСЯ ЭКСПЛУАТИРОВАТЬ ДАННЫЙ ПРИБОР ЛЮДЯМ (ВКЛЮЧАЯ
ДЕТЕЙ) С ФИЗИЧЕСКИМИ И УМСТВЕННЫМИ ОТКЛОНЕНИЯМИ, А ТАКЖЕ
ЛЮДЯМ, НЕ ИМЕЮЩИМ ОПЫТА ОБРАЩЕНИЯ С ЭЛЕКТРОПРИБОРАМИ,
КРОМЕ КАК ПОД НАБЛЮДЕНИЕМ И КОНТРОЛЕМ СО СТОРОНЫ ВЗРОСЛЫХ,
ОТВЕЧАЮЩИХ ЗА ИХ БЕЗОПАНОСТЬ.
ПОСЛЕ КАЖДОГО ИСПОЛЬЗОВАНИЯ УБЕДИТЕСЬ, ЧТО РУЧКИ УПРАВЛЕНИЯ
УСТАНОВЛЕНЫ В ПОЛОЖЕНИЕ 0 (ВЫКЛ).
ПЕРЕД НАЧАЛОМ РАБОТЫ АППАРАТА СНИМИТЕ ВСЕ ПРЕДОХРАНИТЕЛЬНЫЕ
ПЛЕНКИ, КОТОРЫЕ НАХОДЯТСЯ НА ВНЕШНЕЙ СТОРОНЕ.
Изготовитель снимает с себя всякую ответственность за ущерб, причиненный
людям и предметам, возникший по причине несоблюдения вышеуказанных
предписаний или по причине неправильного использования хотя бы отдельной
части аппарата и использования неоригинальных запчастей.
Инструкции пользователя
4. ОБЩИЙ ВИД ДУХОВКИ
ПАНЕЛЬ УПРАВЛЕНИЯ
ЛАМПА ПОДСВЕТКИ
ДУХОВКИ
ВЕНТИЛЯТОР ДУХОВКИ
НАПРАВЛЯЮЩИЕ ДЛЯ
РЕШЕТОК И ПРОТИВНЕЙ
ДАТЧИК ТЕМПЕРАТУРЫ
5. ПОДГОТОВКА К УСТАНОВКЕ
Запрещается оставлять остатки упаковки на хранение в домашних
условиях. Необходимо рассортировать остатки упаковочных
материалов и сдать их в ближайший центр дифференцированного
сбора отходов.
Для удаления всех следов производства и консервации рекомендуется
произвести очистку внутренней части аппарата. Подробная информация
об очистке приведена в главе "11. ЧИСТКА И РЕГУЛЯРНОЕ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ".
Перед первым применением духовки или гриля рекомендуется нагреть
их до максимальной температуры и оставить на время, достаточное для
выгорания остатков заводской консервационной смазки, которая может
придать неприятный запах блюдам. После отключения электропитания
на дисплее появляется мигающая индикация. Для регулировки см.
параграф "7.3 Первое использование".
247
PT1
DSP1
Инструкции пользователя
6. ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ НА
ПЕРЕДНЕЙ ПАНЕЛИ
Все органы управления аппарата сгруппированы на передней панели. В
следующей таблице приводится описание используемых символов.
РУКОЯТКА ТЕРМОСТАТ-ТАЙМЕР
С помощью этой рукоятки устанавливается
текущее время, температура,
продолжительность приготовления, атакже
программируется начало и окончание
приготовления. Для удобства в настоящей
инструкции эта рукоятка будет называться
РТ1.
Описание ее работы см. в параграфах “7.3
Первое использование” и “7.5
Запрограммированные режимы приготовления”.
ДИСПЛЕЙ
На светодиодном дисплее с 4 цифрами при выключенной печи
отражается текущее время; температура и продолжительность
приготовления отображаются при включенной печи.
248
Кроме того, на нем отображаются индикаторы блокировки функций
(см. параграф “7.6 Вспомогательное меню”), индикатор активного
таймера , символы, соответствующие запрограммированным
режимам приготовления , и настройки часов .
Для удобства в настоящей инструкции этот дисплей будет
именоваться РSТ1.
PT2
Инструкции пользователя
РУЧКА ВКЛЮЧЕНИЯ ФУНКЦИЙ
Эта рукоятка позволяет устанавливать один из имеющихся на
устройстве функций простым поворотом вправо или влево.
Для удобства в настоящей инструкции эта рукоятка будет
называться РТ2.
В приведенной ниже таблице содержится краткое описание имеющихся
функций:
ФУНКЦИЯ НЕ ВЫБРАНА НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ
ГРИЛЯ
ПОПЕРЕМЕННАЯ РАБОТА
ГРИЛЯ И НИЖНЕГО
НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА
+ ВЕНТИЛЯЦИЯ
НИЖНИЙ НАГРЕВАТЕЛЬНЫЙ
ЭЛЕМЕНТ
ФУНКЦИЯ "ПИЦЦА"
(ТОЛЬКО В НЕКОТОРЫХ МОДЕЛЯХ)
ВЕРХНИЙ + НИЖНИЙ
НАГРЕВАТЕЛЬНЫЕ ЭЛЕМЕНТЫ
ВЕРХНИЙ НАГРЕВАТЕЛЬНЫЙ
ЭЛЕМЕНТ + НИЖНИЙ ЭЛЕМЕНТ +
ВЕНТИЛЯЦИЯ
ГРИЛЬ + ВЕНТИЛЯЦИЯ
НИЖНИЙ НАГРЕВАТЕЛЬНЫЙ
ЭЛЕМЕНТ + ВЕНТИЛЯЦИЯ
РАЗМОРАЖИВАНИЕ
249
Инструкции пользователя
7. ЭКСПЛУАТАЦИЯ ДУХОВКИ
7.1 Общие предостережения и советы
Приготовление любых блюд выполняется при закрытой дверце.
Перед первым применением духовки или гриля рекомендуется нагреть
их до максимальной температуры и оставить на время, достаточное для
выгорания остатков заводской консервационной смазки, которая может
придать неприятный запах блюдам.
В процессе приготовления не стелить на дно духовки алюминиевую
или оловянную фольгу и не ставить на него кастрюли или противни
во избежание повреждения эмалевого покрытия. Если
используется специальная бумага для выпечки, ее следует
размещать так, чтобы она не мешала циркуляции горячего воздуха в
духовке.
Принадлежности духовки, которые могут соприкасаться с пищевыми
продуктами, изготовлены из материалов, соответствующих
предписаниям директивы ЕЭС 89/109 от 21.12.88 г. и декрета D.L. 108 от
25.01.92 г.
Чтобы удалить образовавшийся внутри духовки
пар, дверцу следует открывать в два приема:
сначала слегка приоткрыть (примерно на 5 см) на
4-5 секунд, затем открыть полностью. Если нужно
поправить готовящееся блюдо, дверцу следует
открывать на как можно более короткое время,
чтобы температура внутри духовки не понизилась
до отметки, при которой ухудшится качество
приготовления.
После окончания приготовления, чтобы избежать чрезмерных
образований конденсата на внутреннем стекле духовки, не
рекомендуется оставлять блюда внутри духовки на длительное время.
250
7.2 Режимы работы
Данное изделие запрограммировано на 3 режима работы:
Положение ВЫКЛ: обеспечивается, когда ручка PT2 установлена в
положение “0”, а на дисплее отображается текущее время.
Положение ВКЛ: обеспечивается, когда ручка PT2 повернута в
положение, соответствующее любой функции, а на дисплее
отображается установленная температура.
Режим ожидания: обеспечивается, когда ручка PT2 повернута в
положение, соответствующее какой-либо функции, продолжительность
приготовления установлена, а на дисплее отображается текущее время.
Инструкции пользователя
7.3 Первое использование
При использовании впервые или после отключения электропитания на
дисплее духовки (DSP1) появятся мигающие символы . Чтобы
иметь возможность устанавливать режим приготовления, следует
выставить текущее время.
(Более подробно об установке или изменении текущего времени см. “7.6
Вспомогательное меню”).
7.4 Выбор функции
Функция приготовления выбирается поворотом ручки PT2.
Необходимая температура устанавливается с помощью ручки PT1.
7.4.1 Приготовление с предварительно установленной
температурой
После того, как выбрана необходимая функция, печь включается в
режиме приготовления при заранее установленной температуре.
Приготовлению предшествует фаза предварительного разогрева
(общая для всех режимов), во время которой духовка быстрее
достигает температуры приготовления.
Об этой фазе свидетельствует мигание символа на дисплее DSP1 .
По окончании предварительного разогрева символ перестанет
мигать, после чего блюда можно ставить в рабочую камеру духовки.
7.4.2 Изменение предварительно установленной температуры
Предварительно установленная температура для каждой функции
может быть изменена по желанию пользователя.
В любой момент в ходе приготовления повернуть PT1 в одном или в
другом направлении для увеличения или уменьшения температуры
приготовления на 5 градусов при каждом смещении. Ручку PT1 можно
удерживать в повернутом состоянии для ускоренного увеличения или
уменьшения установки температуры.
7.5 Запрограммированные режимы приготовления
7.5.1 Приготовление с таймером
В положении ВКЛ (см. параграф “7.2 Режимы работы”), нажмите ручку
PT1 один раз. На дисплее появятся постоянно светящиеся цифры
и мигающий символ . Повернуть PT1 для установки длительности
приготовления в минутах (от 00:01 до 23:59). После второго нажатия
символ перестает мигать, и с этого момента начинается обратный
отсчет. В этот момент можно выбрать желаемую функцию
приготовления и ждать подачи звукового сигнала, предупреждающего
пользователя об окончании времени.
Нажмите ручку PT1 один раз, чтобы отключить звуковой сигнал; после
этого можно выбрать следующую установку времени поворотом PT1
либо вернуть индикацию текущего времени, нажав ручку PT1 два раза.
Чтобы выключить печку, поверните ручку PT2 в положение “0”.
Отсчет минут продолжается даже тогда, когда функция не установлена.
251
Инструкции пользователя
Внимание! Таймер не прерывает процесс приготовления. Он только
предупреждает пользователя об истечении уставленного времени.
Чтобы выключить печь, поверните ручку PT2 в положение “0”.
Изменение установленных значений
После начала обратного отсчета можно изменить установленную
продолжительность во время приготовления.
Когда символ горит, не мигая, нажмите PT1 один раз. Когда символ
начнет мигать, поверните рукоятку PT1, чтобы изменить
выставленную продолжительность. Через несколько секунд после
последнего изменения символ перестанет мигать, и возобновится
обратный отсчет новой установки времени.
Чтобы изменить предварительно установленную температуру,
подождите, пока символ не перестанет мигать, и поверните PT1
вправо или влево для увеличения или уменьшения температуры
приготовления.
7.5.2 Полуавтоматическое приготовление
Под полуавтоматической жаркой понимается функция, которая
позволяет начать жарку и закончить ее в течение определенного
периода времени, установленного пользователем.
Выбрать какую-либо функцию приготовления (см. параграф “7.4 Выбор
функции”) и нажать PT1 два раза. На дисплее появятся цифры и
мигающий символ .
Вращая PT1 вправо или влево, установить продолжительность
приготовления в минутах (от 00:01 до 23:59). Через несколько секунд
после выбора продолжительности символ перестанет мигать, и с
этого момента начнется полуавтоматическое приготовление. По
окончании на дисплее DSP1 появится надпись СТОП, приготовление
прервется, и сработает звуковой сигнал, который отключается
однократным нажатием PT1.
Если необходимо продолжить приготовление сверх установленного
времени, при нажатии PT1 во второй раз духовка возобновит
нормальную работу с выставленными ранее параметрами
приготовления.
Чтобы полностью выключить печь, поверните ручку PT2 в положение
“0”.
252
Инструкции пользователя
Изменение установленных значений
После начала полуавтоматического приготовления можно изменить его
продолжительность.
Когда символ горит, не мигая, нажмите PT1 один раз. Когда символ
начнет мигать, поверните рукоятку PT1, чтобы изменить
выставленную продолжительность. Через несколько секунд после
последнего изменения символ перестанет мигать, и возобновится
полуавтоматическая жарка с новой установкой времени.
Чтобы изменить предварительно установленную температуру,
подождите, пока символ не перестанет мигать, и поверните PT1
вправо или влево для увеличения или уменьшения температуры
приготовления.
7.5.3 Автоматическое приготовление
Под автоматическим приготовлением понимается функция, которая
позволяет начать приготовление с заданной установкой времени и
закончить его в течение определенного периода времени,
установленного пользователем.
Выберите какую-либо функцию жарки, установите желаемую
температуру приготовления или оставьте предварительно
установленную (см. параграф “7.4 Выбор функции”) и нажмите PT1 два
раза. На дисплее появятся цифры и мигающий символ .
Поворотом PT1 вправо или влево установить продолжительность
приготовления (от 00:01 до 23:59).
Для безопасности, при установке автоматического режима необходимо
сначала запрограммировать продолжительность приготовления и
затем время начала приготовления. Нельзя установить только время
начала приготовления без установки продолжительности.
После выбора продолжительности нажать один раз PT1.
На дисплее появится символ вместе с текущим временем.
При повороте PT1 вправо время увеличивается, и можно установить
желаемое время начала приготовления.
Через несколько секунд после выбора желаемой продолжительности
символы и перестанут мигать, и с этого момента духовка
перейдет в режим ожидания установленного времени начала
приготовления. По окончании на дисплее DSP1 появится надпись СТОП,
приготовление прервется, и сработает звуковой сигнал, который
отключается однократным нажатием PT1.
253
Инструкции пользователя
Если необходимо продолжить приготовление сверх установленного
времени, при нажатии PT1 во второй раз духовка возобновит
нормальную работу с выставленными ранее параметрами
приготовления.
Чтобы полностью выключить печь, поверните ручку PT2 в положение
“0”.
Изменение установленных значений
После начала автоматического приготовления можно изменить
продолжительность.
Когда символы и перестанут мигать, и духовка переключится в
режим приготовления или ожидания начала приготовления, нажать PT1
один раз. Когда символ начнет мигать, поверните рукоятку PT1,
чтобы изменить выставленную продолжительность.
Снова нажать PT1, символ погаснет, символ начнет мигать, и на
DSP1 появится время начала приготовления. Вращением PT1 можно
увеличить или уменьшить время начала приготовления.
Через несколько секунд после последнего изменения символы и
начнут светиться, не мигая, и возобновится режим автоматического
приготовления с новыми установками.
254
Инструкции пользователя
7.6 Вспомогательное меню
Данное изделие также оснащено всплывающим "вспомогательным
меню", которое дает пользователю возможность:
1 устанавливать время, отображаемое на дисплее (DSP1).
2 (P1: ВЫКЛ / ВКЛ) активировать или отключать защиту от детей
( ); если в течение двух минут пользователь не проводит с печью
никаких действий, активируется блокировка всех функций и ручек,
о чем свидетельствует символ ( ) на дисплее DSP1. Чтобы
временно отключить блокировку и изменить программу
приготовления или установить другую функцию, нажмите и
удерживайте ручку PT1 до тех пор, пока символ ( ) на DSP1 не
исчезнет. После этого можно изменить необходимые установки, а по
прошествии 2 минут без каких-либо действий блокировка снова
включится. Чтобы полностью отключить блокировку, вызовите
вспомогательное меню и выполните действия, описанные в
настоящем параграфе.
3 (P2: ВЫКЛ / ВКЛ) включение или отключение демонстрационного
режима Show Room; эта функция отключает все нагревательные
элементы, и рабочими остаются только индикаторы на передней
панели (для использования необходимо установить ручку
P2:ВЫКЛ).
4 (P3: ВЫКЛ / ВКЛ) включиние и отключение предела максимальной
мощности в 2300 Вт.
Если включен режим защиты от детей (P1:ON), при любых
манипуляциях ручки на дисплее DSP1 на 2 секунды появляется
надпись “bLOC”. Кроме того, при использовании PT2 появляется сигнал
“BLOC”, и исходная установленная функция не возобновится.
255
Инструкции пользователя
7.6.1 Изменение установок через вспомогательное меню
Вспомогательное меню появляется при первом включении, после
отключения электропитания или при нажатии и удерживании ручки PT1
на 3 секунды, когда печь находится в положении OFF (см. параграф “7.2
Режимы работы”).
Процедура изменения параметров с помощью вспомогательного меню
крайне проста. См. схему, приведенную ниже:
ПРОЦЕДУРА ИЗМЕНЕНИЯ УСТАНОВОК С
ПОМОЩЬЮ МЕНЮ
СИМВОЛЫ
Поворотом вправо
ручки PT1 значение
увеличивается (
либо включается режим
+),
ВКЛ.
Поворотом влево
ручки PT1 значение
уменьшается (
либо включается режим
-),
ВЫКЛ.
Нажмите ручку PT1,
чтобы перейти к
последующим
установкам меню.
После установки P3
нажмите ручку PT1, чтобы
вернуться к нормальному
режиму функционирования
печи.
256
Инструкции пользователя
7.7 Охлаждающая вентиляция
Аппарат оснащен системой охлаждения,
которая включается при начале
процесса приготовления.
Вентилятором создается нормальный
поток воздуха, который выходит под и
над дверцей и который может
продолжать кратковременно поступать
и после выключения духовки.
7.8 Лампа внутреннего освещения
Лампа загорается:
• при повороте ручки выбора функций в какое-либо положение.
• при повороте ручки PT1 в положение . Поворотом влево лампа
отключается.
257
Инструкции пользователя
8. ИСПОЛЬЗОВАНИЕ РЕЖИМА "ПИЦЦА"
(ТОЛЬКО В НЕКОТОРЫХ МОДЕЛЯХ)
Данное устройство оснащено плиткой,
специально предназначенной для жарки
пиццы. Эта функция обозначена
символом на ручке функций печи.
Для приготовления пиццы выполните
описанные ниже действия. Со дна
холодной духовки достаньте круглую
крышку и оставить непокрытой плитку
для приготовления пиццы.
Установите ручку выбора функций в положение символа , а ручку
термостата в положение 280°C. Прогрейте духовку с таком состоянии до
тех пор, пока лампа термостата не погаснет, и установите пиццу на
плитку. Для оптимального приготовления время, в целом, не должно
превышать 3-4 минуты, однако продолжительность может меняться в
зависимости от теста и вкуса потребителя.
8.1 Инструкции по использованию плитки для
приготовления пиццы
• Не использовать плитку для приготовления пиццы с нарушением
описанных выше инструкций (например, не использовать ее в
духовках с газовыми горелками или на стеклокерамических панелях
или в духовках, не предназначенных для использования этой
принадлежности).
• Плитку для приготовления пиццы можно оставлять на месте во
время обычного приготовления. Достаточно закрыть ее крышкой,
обращая внимание на правильное положение крышки.
• Запрещается использовать какую-либо функцию духовки, если
плитка для приготовления пиццы или крышка установлены
неправильно.
• В процессе работы аппарат сильно нагревается. При выполнении
любых операций рекомендуется пользоваться специальными
защитными перчатками.
• Если пицца заправляется маслом, рекомендуется делать это после
того, как она извлечена из духовки, поскольку пятна масла, которые
могут образоваться, ухудшат эстетическое и функциональное
состояние плитки для приготовления пиццы.
258
Инструкции пользователя
8.2 Для экономии энергии
Плитка для приготовления пиццы аккумулирует тепло. Благодаря этой
характеристике можно уменьшать потребление энергии, в частности при
режимах с разогревом и средней и большой длительностью
приготовления. В этих случаях достаточно выключить термостат за 1012 минут до окончания приготовления. При этом температура будет
поддерживаться за счет тепла, накопившегося в огнеупорном
материале плитки.
259
Инструкции пользователя
9. ВХОДЯЩИЕ В КОМПЛЕКТ ПРИНАДЛЕЖНОСТИ

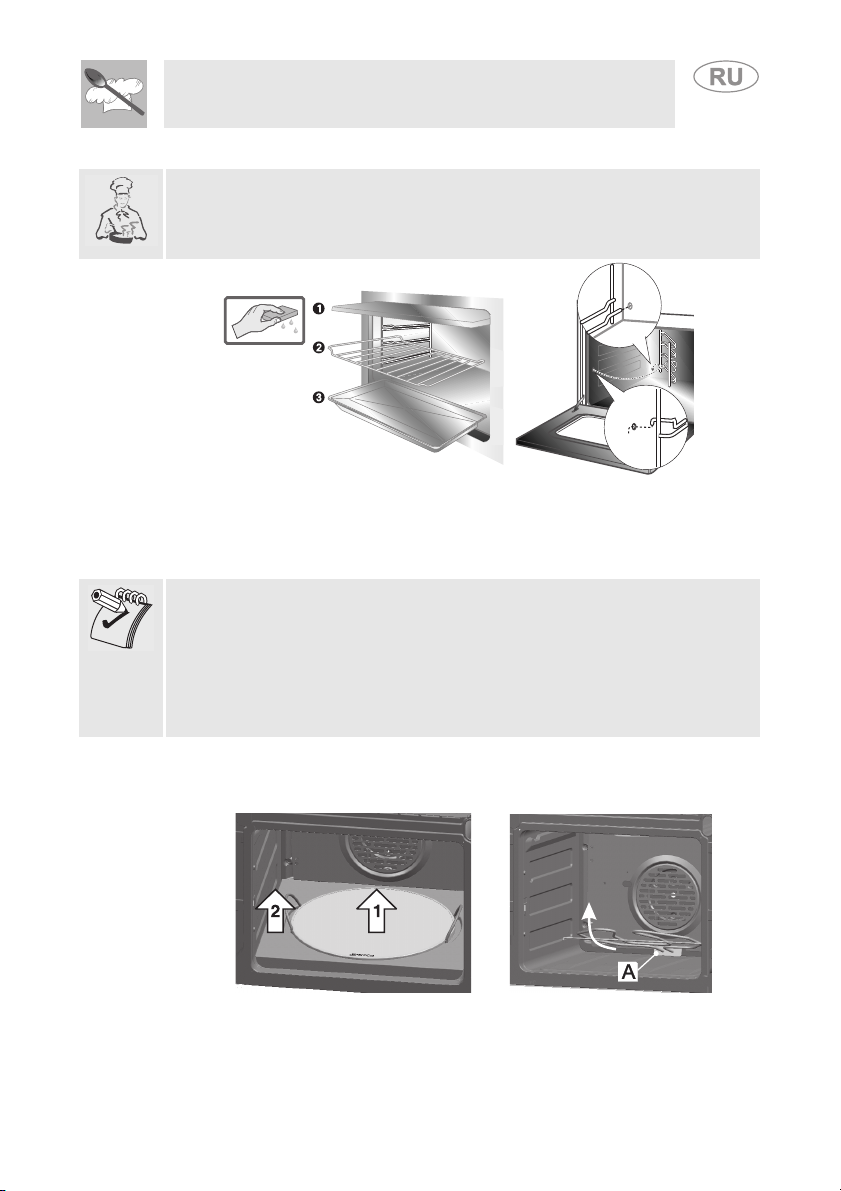

Духовка снабжена 4 направляющими для
размещения противней и решеток на разной
высоте.
Решетка: служит в качестве подставки для
сосудов с готовящимися блюдами.
Решетка для противня: кладется сверху на
противень при приготовлении блюд,
которые могут выделять жидкость.
Противень для жарки: служит для сбора
жиров, стекающих из блюд, положенных на
решетку
Противень для выпечки: служит для
приготовления пирогов, пиццы, выпечки.
Плитка для приготовления пиццы
(Только на некоторых моделях):
предназначена специально для
приготовления пиццы. (пользоваться
согласно инструкции в параграфе "8.
ИСПОЛЬЗОВАНИЕ РЕЖИМА "ПИЦЦА"
(только в некоторых моделЯх)").
Верхняя защитная панель: панель
снимается с целью упрощения чистки
внутренней части.
260
Хромированный ухват-подставка:
используются для извлечения горячих
решеток и противней.
В некоторых моделях имеются не все перечисленные принадлежности.
Принадлежности под заказ
Дополнительные принадлежности можно заказать через
авторизованные центры поддержки.
Инструкции пользователя
10. ТАБЛИЦА РЕКОМЕНДУЕМЫХ УСТАНОВОК
Перед любым приготовлением духовку рекомендуется предварительно
прогреть.
Поэтому следует ставить блюда в рабочую камеру только после того,
как символ на дисплее прекращает мигать и срабатывает звуковой
сигнал, подтверждающий достижение установленной температуры.
Продолжительность приготовления, особенно для мясных блюд, зависит
от толщины, качества блюда и вкуса потребителя и указана для
предварительно прогретой духовки.
ТРАДИЦИОННОЕ ПРИГОТОВЛЕНИЕ
НОМЕР ПОЛКИ (СНИЗУ
ВВЕРХ)
ПЕРВЫЕ БЛЮДА
ЛАЗАНЬЯ
ВЫПЕЧКА
МЯСО
ЖАРЕНАЯ ТЕЛЯТИНА
КАБАНЬЯ ЛЯЖКА
КАБАНЬЯ ЛОПАТКА
КРОЛИК
ФИЛЕ ИНДЕЙКИ
ЗАПЕЧЕНАЯ КАБАНЬЯ
ГОЛОВА
РЫБА 1 - 2 160 - 170
ПИЦЦА 1 - 2 250 20 - 25
ХЛЕБ 1 - 2 200 - 210 40
ЛЕПЕШКА 2 190 - 200 20 - 25
ВЫПЕЧКА
КРЕНДЕЛЬ
ФРУКТОВЫЙ ПИРОГ
СДОБА
БРИОШ
ТОРТЕЛЛИНИ С НАЧИНКОЙ
РИСОВЫЙ ПИРОГ
БИСКВИТ ПАРАДИЗ
ЗАВАРНОЕ ПИРОЖНОЕ
КЛАССИЧЕСКИЙ БИСКВИТ
1
1
2
2
2
2
2
2
1 - 2
1 - 2
1 - 2
1 - 2
1 - 2
1 - 2
1 - 2
1 - 2
1 - 2
ТЕМПЕРАТУРА°CВРЕМЯ В МИНУТАХ
220 - 230
220 - 230
190 - 200
190 - 200
190 - 200
190 - 200
190 - 200
190 - 200
160 - 170
160 - 170
160 - 170
160 - 180
160 - 170
160 - 170
160 - 170
160 - 170
160 - 170
50 - 60
40
80 - 90
80 - 90
100 - 110
70 - 80
160 - 180
190 - 210
В зависимости от
размеров
55 - 60
30 - 40
20 - 25
25 - 30
30 - 35
60
60
40 - 45
40 - 45
261
Инструкции пользователя
ПРИГОТОВЛЕНИЕ С КОНВЕКЦИЕЙ
НОМЕР ПОЛКИ (СНИЗУ
ВВЕРХ)
ПЕРВЫЕ БЛЮДА
ЛАЗАНЬЯ
ВЫПЕЧКА
МЯСО
ЖАРЕНАЯ ТЕЛЯТИНА
КАБАНЬЯ ЛЯЖКА
КАБАНЬЯ ЛОПАТКА
КРОЛИК
ФИЛЕ ИНДЕЙКИ
ЦЫПЛЕНОК ТАБАКА
РЫБА
ФОРЕЛЬ, ЛОСОСЬ
ПИЦЦА 1 - 2 250 15 - 20
ХЛЕБ 1 190 - 200 25 - 30
ЛЕПЕШКА 1 - 2 180 - 190 15 - 20
БУЛОЧКИ (ВЫПЕЧКА)
КРЕНДЕЛЬ
ПИРОГ С ПОВИДЛОМ
СДОБА
БРИОШИ
ТОРТЕЛЛИНИ С НАЧИНКОЙ
БИСКВИТ ПАРАДИЗ
2
2
2
2
2
2
2
2
2 150 - 160 35 - 40
2
2
2
2
2
2
ТЕМПЕРАТУРА°CВРЕМЯ В МИНУТАХ
210 - 230
210 - 230
180 - 190
180 - 190
180 - 190
180 - 190
180 - 190
180 - 190
160
160
170
160 - 170
160
160
45 - 50
25 - 30
70 - 80
70 - 80
90 - 100
70 - 80
110 - 120
60 - 70
50 - 60
25 - 30
20 - 25
20 - 25
20 - 25
60
ПОДЪЕМ ТЕСТА - РАЗМОРАЖИВАНИЕ
ТЕМПЕРАТУРА °C
РАЗМОРАЖИВАНИЕ
БЛЮДА
ТЕСТО, СОДЕРЖАЩЕЕ
НАТУРАЛЬНЫЕ ДРОЖЖИ
Целесообразно для хорошего поднятия теста поставить на дно духовки сосуд с
водой.
262
30
35 - 40
СВИНАЯ ОТБИВНАЯ
СВИНОЕ ФИЛЕ
ГОВЯЖЬЕ ФИЛЕ
ЛОМТИКИ ПЕЧЕНИ
ЭСКАЛОП ИЗ ТЕЛЯТИНЫ
ПОЛОВИНКА ЦЫПЛЕНКА
СОСИСКИ
КОТЛЕТЫ
РЫБЬЕ ФИЛЕ
ГРЕНКИ
Инструкции пользователя
ПРИГОТОВЛЕНИЕ ПОД ГРИЛЕМ
НОМЕР ПОЛКИ (СНИЗУ
ВВЕРХ)
4
3
3
4
4
3
3
3
3
3
ВРЕМЯ В МИНУТАХ
1-я СТОРОНА 2-я СТОРОНА
7 - 9
9 - 11
9 - 11
2 - 3
7 - 9
9 - 14
7 - 9
7 - 9
5 - 6
2 - 4
5 - 7
5 - 9
9 - 11
2 - 3
5 - 7
9 - 11
5 - 6
5 - 6
3 - 4
2 - 3
263
Инструкции пользователя
11. ЧИСТКА И РЕГУЛЯРНОЕ ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
Перед началом любой операции следует отключить устройство от сети
электропитания.
Не используйте для чистки устройства струю пара.
11.1 Чистка нержавеющей стали
Чтобы поверхности из нержавеющей стали сохраняли внешний вид, их
необходимо регулярно чистить по окончании каждого использования,
предварительно дав панели остыть.
11.2 Обычная ежедневная чистка
Для чистки и сохранения поверхностей из нержавеющей стали всегда
используйте только специальные средства, не содержащие
абразивных веществ или кислот на основе хлора.
Способ применения: налить состав на влажную ткань и провести по
поверхности, затем аккуратно промыть водой и вытереть насухо мягкой
тряпкой или замшей.
11.3 Пятна от блюд или остатки продуктов
Чтобы не повредить поверхности, категорически запрещается
использовать металлические губки и острые скребки.
Следует применять обычные неабразивные средства,
пользуясь при необходимости деревянным или пластмассовым
инструментом. Тщательно прополоскать и протереть насухо
мягкой тканью или замшей.
Не допускать засыхания внутри духовки остатков продуктов на
сахарной основе (например, варенья). При сильном засыхании
они моут разрушить эмаль, которая покрывает внутреннюю
часть духовки.
264
Инструкции пользователя
11.4 Чистка духовки
Для обеспечения сохранности духовки ее нужно регулярно чистить
после того, как она остынет.
Извлечь все съемные части.
• Промыть решетки и направляющие горячей водой с добавлением
неабразивного чистящего средства, ополоснуть и вытереть насухо.
• Чтобы облегчить операции чистки, можно снять дверцу (см.
параграф "12.2 Демонтаж дверцы").
Запрещается использовать абразивные или едкие чистящие средства
для чистки стекол дверцы. (например. порошки, аэрозоли для духовки,
пятновыводители и металлические мочалки).
Запрещается использовать для очистки стеклянных дверец духовки
грубые, абразивные материалы или металлические острые скребки, так
как они могут поцарапать поверхность или разбить стекло.
Только в некоторых моделях:
• Чтобы очистить дно духовки, выполните следующие операции, когда
духовка остынет.
1) 2)
265
Инструкции пользователя
• Снять последовательно плитку для приготовления пиццы и основу,
на которой она закреплена (рис.1). Ее надо приподнять вверх на
несколько миллиметров, затем вынуть.
• При этом следует приподнять вверх тот конец нагревательного
элемента, который находится ближе к дверце, и очистить дно. По
окончании операции рекомендуется тщательно протереть насухо
влажные части.
• После использования специальных составов рекомендуется
включить духовку в максимальном режиме приблизительно на 15-20
минут с целью выжигания остатков внутри рабочей камеры духовки.
Плитку для пиццы следует мыть отдельно;
• До начала чистки убрать грязь, нагоревшую на камне, с помощью
металлического шпателя или скребка для чистки
стеклокерамических жарочных полок.
• Для оптимальной чистки камень должен быть еще тeплым, или же
его следует мыть горячей водой.
• Использовать мочалки из металлической сетки или не абразивные
мочалки Scotch Brite, пропитанные лимонным раствором или уксусом.
• Запрещается использовать растворители.
• Запрещается мыть в посудомоечной машине.
• Запрещается помещать камень в воду надолго для размокания и
размягчения грязи.
• Запрещается использовать влажный камень раньше, чем через 8
часов после выполнения операций чистки.
• Со временем на поверхности камня могут появиться трещины. Это
всего лишь результат нормального расширения, которое при высоких
температурах возникает в эмалевом покрытии камня.
• Чтобы установить на место плитку для приготовления пиццы, нужно
вставить ее до упора в панель на дне духовки и опустить так, чтобы
она встало в пластину нагревательного элемента пиццы (деталь A
Рис. 2).
266
Инструкции пользователя
11.5 Чистка духовки с панелями с функцией самоочищения
В духовке использованы эмалированные панели с функцией
самоочищения. Такие панели упрощают чистку духовки и обеспечивают
ее эффективность.
11.5.1 Применение панелей с функцией самоочищения
Для поддержания внутренней части духовки в чистоте и удаления
остатков продуктов и запахов рекомендуется периодически нагревать
пустую духовку до температуры не ниже 200° C и оставлять на 30-60
минут; этого времени достаточно, чтобы остатки продуктов на панелях
выгорели. Затем дайте духовке остыть и удалите золу влажной губкой.
11.5.2 Уход за панелями с функцией самоочищения
Для ухода за панелями с функцией самоочищения не рекомендуется
использовать абразивные пасты и бытовые чистящие средства. Чтобы
не повредить покрывающую панели эмаль, достаточно протирать их
влажной губкой.
11.5.3 Снятие панелей с функцией самоочищения
Уберите все принадлежности из камеры духовки и выполните
следующие операции:

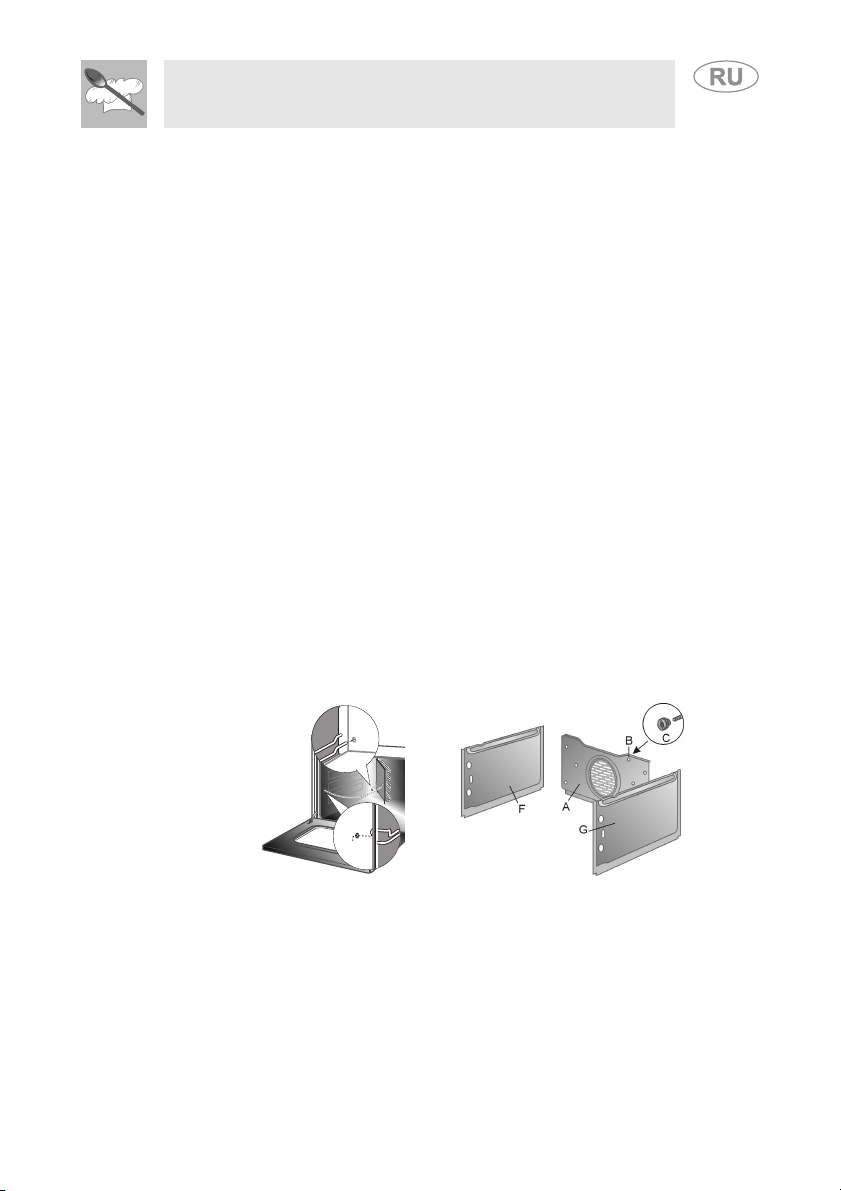

1 Снимите боковые направляющие (Рис. 1).
2 Снимите боковые панели “F” и “G” (Рис. 2);
3 Снимите заднюю панель “A”, предварительно открутив зажимную
гайку “C” (Рис. 2);
4 Установка панелей осуществляется в обратном порядке.
1) 2)
267
Инструкции пользователя
12. ВНЕОЧЕРЕДНОЕ ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
Периодически требуется выполнять операции по техническому
обслуживанию духовки или по замене таких изнашиваемых частей, как
прокладки, лампочки и так далее. Ниже приведены специальные
инструкции по выполнению каждой операции данного типа.
Перед началом каждой операции, предусматривающей контакт с
находящимися под напряжением частями, необходимо выключить
электрическое питание устройства.
12.1 Замена лампы освещения
Снимите защитный колпак A, отвинтив его против часовой стрелки;
замените лампу B на подобную ей (25 Вт). Поставьте на место защитный
колпак A.
268
Используйте только лампы для духовок (T 300°C).
Инструкции пользователя
12.2 Демонтаж дверцы
12.2.1 С подвижными рычагами типа 1
При полностью открытой дверце
поднять фиксаторы A на обеих
петлях до их упора в петли B,
ухватить дверцу двумя руками с
обеих сторон за место рядом с
петлями.
Приподнять дверцу под углом
приблизительно 45 градусов и вытащить ее. Если петли
заблокировались, повторить операцию, подняв фиксаторы и удерживая
чуть приподнятую дверцу. Для обратной сборки вставить петли B в
специальные пазы, затем опустить дверцу вниз, проверив, чтобы она
зафиксировалась в пазах C, опустить фиксаторы A.
12.2.2 Демонтаж с применением стержней
Полностью откройте дверцу и вставьте стержни (из комплекта
поставки) в отверстия с внутренней стороны. Прикрыть дверцу на угол
приблизительно 45 градусов, приподнять и вытащить. Для установки на
место вставьте петли B в специальные пазы, затем опустите дверцу
вниз и выньте стержни.
12.3 Демонтаж прокладки
Для тщательной очистки духовки прокладка
дверцы выполнена съемной. Перед
процедурой снятия прокладки необходимо
демонтировать дверцу, как описано выше.
После снятия дверцы приподнимите
прокладку за угол, как показано на рисунке.
269
Инструкции для установщика
12.4 Демонтаж стекол
Рекомендуется постоянно поддерживать стекла в чистоте. Для
облегчения чистки стекла дверцы можно снять; для этого выполните
следующие действия. Предварительно открыв и зафиксировав дверцу,
как описано в параграфе “12.2 Демонтаж дверцы”, снимите внутреннее
стекло, как показано на Рис. 1, и удалите 4 штифта, которыми стекло
крепится к дверце. Если в вашей модели духовки имеется
промежуточное стекло (Рис. 2), просто снимите его. По окончании
чистки установитесначала промежуточное (если имеется) и затем
внутреннее стекло, вставив штифты, как показано на Рис. 3, в
отверстия в дверце духовки (см. часть A Рис. 3). Установив стекло в
дверку, слегка вдавите 4 соответствующих штифта, чтобы
зафиксировать его.
Если при выполнении этих действий дверца начнет закрываться, просто
заблокируйте один из шарниров, как описано в параграфе “12.2
Демонтаж дверцы”. При этом стекла можно мыть отдельно.
270
Инструкции для установщика
1)
2)
3)
Используйте кухонные бумажные полотенца; в случае трудноудалимых
пятен промойте влажной губкой и обработайте нейтральным чистящим
средством.
Внимание! Перед извлечением стекол убедитесь, что дверца
заблокирована в открытом положении, как описано в параграфе "12.2
Демонтаж дверцы". Возможно, эту операцию придется повторить еще
раз, если дверца случайно разблокируется при извлечении стекол.
Для установки стекол в дверцу выполните описанные операции в
обратной последовательности.
ВНИМАНИЕ! Запрещается эксплуатировать устройство при снятых
стеклах: внешняя поверхность дверцы перегреется
271
Инструкции для установщика
13. УСТАНОВКА ДУХОВКИ
13.1 Электрическое подключение
Паспортная табличка с техническими данными, паспортным номером и
маркировкой расположена на видном месте на рамке дверцы духовки.
Запрещается снимать эту табличку.
Устройство обязательно должно быть заземлено согласно действующим
нормам безопасности электрической установки.
При подключении к стационарной электросети необходимо
предусмотреть на линии питания устройства многополюсный
выключатель с расстоянием между контактами не менее 3 мм;
выключатель должен находится в доступном месте вблизи устройства.
При подключении через розетку и вилку следует убедиться, что они
совместимы. Избегать использования переходников, адаптеров или
ответвителей, так как они могут явиться причиной нагрева или ожога.
Работа при ~220-240 В:
использовать трёхполюсный
кабель типа H05RR-F (кабель 3 x 1,5
мм2) или H05V2V2-F (кабель 3 x 1,5
мм2).
На конце, который будет
подсоединяться к устройству,
должна иметься жила заземления
(желто-зеленая), длиннее
остальных, по крайней мере, на
20 мм.
При замене кабеля питания снять заднюю панель, выкрутив винты, как
показано ниже на рисунке. Сечение кабеля не должно быть меньше
2
1,5 мм
(кабель 3 x 1,5), и он должен выдерживать температуры до 90°C
(H05V2V2-F). Проверить, чтобы кабели были проложены по
оптимальному маршруту, с использованием хомутиков бокового
крепления к мебели, нигде не соприкасаясь с духовкой.
272
Инструкции для установщика
13.2 Установка духовки
Устройство пригодно для встраивания в мебель из любого
жаропрочного материала. Соблюдайте размеры, указанные на рисунках
1, 2, 3. При размещении под столешницей соблюдайте размеры,
указанные на рис. 1-3. При размещении под рабочими столами, на
которых имеются комбинированные духовки, минимальное расстояние
от боковой стенки (при ее наличии) должно составлять не менее 110 мм,
как указано на рисунке 1.
При размещении в стойке соблюдайте размеры, указанные на рисунке 1-
2, учитывая, что за верхней / задней стенками мебели должно
оставаться просветы глубиной 80-90 мм. Завинтите 4 винта A внутри
рамки (Рис. 1). При установке под столом обеспечить в задней / нижней
части мебели отверстие, аналогичное показанному на рисунке 1 (см. B).
Сведения о размещении и креплении жарочной полки содержатся в
инструкциях к соответствующему устройству.
273
Инструкции для установщика
274
Запрещается использовать дверцу в качестве
рычага при встраивании духовки в мебель.
Запрещается прикладывать слишком большое
усилие к открытой дверце.
Loading...
