Gebrauchsanweisung

Kühl-/ Gefrierschrank

Wir bedanken uns für Ihr Vertrauen, das Sie uns mit dem Kauf unseres Geräts erwiesen haben. Wir wünschen Ihnen viel Vergnügen beim Gebrauch.

Der Kühl-/Gefrierschrank (im weiteren Text “Gerät” genannt) besteht aus zwei Teilen; der obere Teil ist ein Kühlschrank, der untere ein Gefrierschrank. Der Kühlschrank ist für den Gebrauch im Haushalt zum Lagern von frischen Lebensmitteln bei Temperaturen über 0°C bestimmt. Der Gefrierschrank ist für den Gebrauch im Haushalt zum Gefrieren von frischen Lebensmitteln und langfristigen Lagern (bis zu einem Jahr, abhängig von der Art der Lebensmittel) eingefrorerer Lebensmittel bestimmt.

Wichtige Hinweise ............................................ 3

Beschreibung des Geräts ................................. 5

Aufstellung und Anschluß ................................7

Wechsel des Türanschlags ..............................9

Bedienung des Geräts .................................. 11

Bedienung des Geräts ..................................14

Empfohlene Verteilung der ............................22

Lebensmittel im Geräteinnneren ................... 22

Lagerung der Lebensmittel im ...................... 23

Kühlschrank ...................................................23

Einfrieren und Lagerung von ........................26

gefrorenen Lebensmitteln ..............................26

Abtauen des Geräts......................................... 29

Reinigung und Pﬂ ege .....................................31

142469

Beseitigung von Störungen............................ 33

Informationen über die ................................... 35

Geräuschentwicklung des Geräts ................. 35

Wichtige Hinweise

Bevor Sie das Gerät an das Stromversorgungsnetz anschließen, lesen Sie

•

bitte genau die Gebrauchsanweisung durch. Die Gebrauchsanweisung beschreibt das Gerät und seine ordnungsgemäße und sichere Verwendung.

Sie ist an verschiedene Gerätetypen/Modelle angepaßt, deswegen können

auch Funktionen und Ausstattungsvarianten beschrieben sein, die Ihr Gerät nicht besitzt.

Die Gebrauchsanweisung gilt auch für die Ausführung des Geräts NO

FROST, welches über einen eingebauten Ventilator und automatische Abtaufunktion verfügt.

Entfernen Sie die Verpackung, die zum Schutz des Geräts bzw. der

•

einzelnen Teile während des Transports dient.

An den Ecken der Gerätetür sind Distanzhalter angebracht, die Sie entfernen

•

und durch die mitgelieferten Zapfen ersetzen (nur bei einigen Modellen).

Das Gerät soll vor dem Anschluß an das elektrische Versorgungsnetz

•

mindestens 2 Stunden in aufrechter Position stehen. Dadurch kann eine durch den Transport hervorgerufene Fehlfunktion des Kühlsystems vermieden werden.

Den Anschluß an das elektrische Stromversorgungsnetz und die Erdung

•

nach den gültigen Bestimmungen und Standards durchführen.

Das Gerät darf nicht im Freien verwendet und Regen ausgesetzt werden.

•

Trennen Sie das Gerät vor dem Reinigen und Austausch der Glühbirne

•

unbedingt vom Stromversorgungsnetz (ziehen Sie den Stecker des Anschlußkabels aus der Steckdose).

Falls das Anschlußkabel beschädigt ist, muß es vom Hersteller, einem

•

Kundendienst-Fachmann oder einer fachlich befähigten Person ausgetauscht werden.

Wenn Sie das Gerät längere Zeit nicht verwenden, schalten sie es

•

zunächst durch Betätigung des AUS-Knopfes ab und unterbrechen Sie die Stromzufuhr. Leeren Sie das Geräteinnere, tauen sie eventuelle Eisschichten ab, reinigen Sie das Gerät und lassen Sie die Tür einen Spalt breit geöffnet.

Um die Umwelt zu schonen, übergeben Sie das ausgediente Gerät einem

•

autorisierten Entsorgungsunternehmen für Haushaltsgeräte.

Zum Verpacken werden nur umweltfreundliche Materiale verwendet, die ohne

•

Gefahren für die Umwelt wiederverarbeitet, entsorgt oder vernichtet werden können.

Achten Sie darauf, daß bei der Aufstellung, beim Reinigen, oder bei der

Entsorgung des Geräts die Isolation bzw. Teile des Kühlsystems nicht beschädigt werden. Dadurch vermeiden Sie Umweltverschmutzung.

Kinder sollten mit dem Gerät nicht spielen.

•

Das selbstschliessende Türscharnier (nur bei einigen Modellen) zieht vor

•

142469

dem Schließen die Tür zum Gehäuse und verhindert damit, daß die Tür ungewollt offen bleibt. Gleichzeitig begrenzt es den Öffnungswinkel der Tür und verringert damit die Möglichkeit der Beschädigung der Nachbarelemente.

Das Typenschild mit den Gerätedaten beﬁ ndet sich im Geräteinneren. Falls

•

das angeklebte Etikett nicht in Ihrer Sprache sein sollte, überkleben Sie dieses mit dem beigelegten Etikett.

Dieses Produkt darf am Ende seiner Lebensdauer nich über den normalen

Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofﬂ ichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

142469

Beschreibung des Geräts

A Kühlschrank (klassische und NO

FROST Geräte)

1 Bedieneinheit

2 Ventilator*

3 Lämpchen für die Innenbeleuchtung

4 Ablege (höhenverstellbar)

5 Faltbare EIerbox (geschlossen für 6,

offen für 12 Eier)

6 Obst- und Gemüsekorb

7 Behälter an der Innenseite der

Kühlschranktür (Ausführungen:

tief, ﬂ ach, mit oder ohne

Abdeckung)

8 Flaschenfach mit Falle

15 Gerätefuß*

16 Rolle*

B Gefrierschrank (klassische Geräte)

9 Vorgefrierfach*

10 Gefrierschublade

11 Gefrierschublade

12 Behälter an der Tür des Gefrierteils

13 Eiswürfelbox

14 Auslaufrinne für Tauwasser

B Gefrierschrank (NO FROST Geräte)

9 Gefrierschublade*

10 Vorgefrierfach

11 Gefrierschublade

• Die Innenausstattung des Geräts kann je nach Modell variieren.

• Die Schubladen sind vor ungewolltem Herausziehen gesichert. Wenn Sie eine Schublade aus dem Gerät herausnehmen möchten, ziehen Sie sie etwas heraus, heben Sie sie am vorderen Ende leicht an und ziehen Sie sie danach ganz heraus. Einige Modelle verfügen über Ausziehführungen, die das Herausziehen der Schubladen erleichtern. Die Schublade (bzw. Ablage) mit ausziehbaren Führungen können Sie entfernen, indem Sie diese am hinteren Teil anheben und in einem Winkel von 45° herausziehen. Setzen Sie die Schublade (Ablage) in umgekehrter Reihenfolge ein. * Nur bei einigen Modellen.

142469

A Kühlschrank

1 Bedieneinheit

2 Ventilator*

3 Lämpchen für die Innenbeleuchtung

4 Ablege (höhenverstellbar)

5 Faltbare EIerbox (geschlossen für 6,

offen für 12 Eier)

6 Obst- und Gemüsekorb

7 Behälter an der Innenseite der

Kühlschranktür (Ausführungen:

tief, ﬂ ach, mit oder ohne

Abdeckung)

8 Flaschenfach mit Falle*

15 Gerätefuß

16 Rolle

B Gefrierschrank

9 Vorgefrierfach

10 Gefrierschublade

11 Gefrierschublade

12 Behälter an der Tür des Gefrierteils

13 Eiswürfelbox

14 Auslaufrinne für Tauwasser

• Die Innenausstattung des Geräts kann je nach Modell variieren.

142469

Setzen Sie die Schublade (Ablage) in umgekehrter Reihenfolge ein. * Nur bei einigen Modellen.

Aufstellung und Anschluß

Auswahl des Aufstellungsortes

Aufstellung des Geräts

Stellen Sie das Gerät in einem trockenen und

•

gut belüfteten Raum auf. Das Gerät funktioniert einwandfrei nur bei Umgebungstemperaturen, die in der Tabelle angeführt sind. Die Klasse ist am Typenschild mit den Gerätedaten angegeben.

Klasse Temperatur

SN (subnormal) von +10°C bis +32°C N (normal) von +16°C bis +32°C ST (subtropisch) von +16°C bis +38°C

T (tropisch) von +16°C bis +43°C

Bei der Aufstellung des Geräts sollten mindestens zwei Personen mitarbeiten, damit Beschädigungen am Gerät oder Verletzungen vermieden werden.

Das Gerät muß gerade und stabil auf einer festen

•

Unterlage aufgestellt werden. An der Vorderseite verfügen einige Geräte über verstellbare Gerätefüße, mit welchen Sie es in die waagrechte Lage ausrichten können. Auf der Rückseite des Geräts beﬁ nden sich Rollen (nur bei einigen Modellen), die eine bequeme Aufstellung des Geräts ermöglichen.

Das Küchenelement oberhalb des Geräts muß

•

einen Mindestabstand von 5 cm zum Gerät haben, damit eine zufriedenstellende Kühlung des Kondensators gewährleistet wird.

Setzen Sie das Gerät nie direkter

•

Sonnenstrahlung aus und stellen Sie es nicht in unmittelbarer Nähe von Wärmequellen auf.

Falls dies nicht möglich ist, bauen Sie eine

Wärmedämmplatte ein.

An der Gerätevorderseite beﬁ nden sich im

•

Sockel Handgriffe zum leichteren Bewegen des Geräts (nur bei einigen Modellen). Das Gerät kann selbständig stehen oder neben ein Küchenelement bzw. an die Wand gestellt werden. Sorgen Sie in einem solchen Fall, dass genügend Raum zum Öffnen der Tür zur Verfügung steht. Damit vermeiden Sie

142469

Beschädigungen der Tür und eventuelle Körperverletzungen. Sorgen Sie dafür, daß zum Entfernen der Ablagen genügend freier Raum zur Verfügung steht (siehe Abb. zur Aufstellung).

Anschluß an das elektrische Versorgungsnetz

142469

Bemerkung:

Gilt für Geräte OLD TIMER (Modelbezeichnung …O…).

Schließen Sie das Gerät mit dem Anschlußkabel

•

an das elektrische Versorgungsnetz an. Die Wandsteckdose muß über einen Erdungskontakt verfügen (Schutzkotakt-Steckdose).

Die vorgeschriebene Nennspannung und

Frequenz sind auf dem Typenschild des Geräts angegeben.

Führen Sie den Anschluß an das elektrische

•

Stromversorgungsnetz und die Erdung gemäß

den gültigen Bestimmungen und Normen durch. Das Gerät kann kurzfristige Spannungsabweichungen aushalten, jedoch nur im Bereich von -10% bis +6%.

Wechsel des Türanschlags

Notwendiges Werkzeug: Steckschlüssel Nr 8, Schraubenzieher, torx 25

Nach dem Lösen bzw. Festschrauben der Türscharniere muß die Tür festgehalten werden, damit sie nicht herunterfällt und beschädigt wird.

1. Entfernen Sie die Abdeckung des oberen Türscharniers (bewahren Sie diese für eventuelle spätere Wechsel des Türanschlags auf), Entfernen Sie auch den Stopfen auf der entgegengesetzten Seite des oberen Scharniers (stecken Sie den beigelegten Stopfen bei der Montage auf die entgegengesetzte Seite) und entfernen Sie die Abdeckung auf der entgegengesetzten Oberseite der Tür.

2. Schrauben Sie beide Schrauben des oberen Scharniers ab und ziehen Sie die Tür aus dem mittleren Scharnier heraus.

3. Schrauben Sie die Schrauben auf der unteren Seite der Gerätetür, mit welchen der Türanschlag (A) befestigt ist ab und entfernen Sie diesen. Bewahren Sie den Türanschlag für eventuelle spätere Änderungen der Öffnungsrichtung der Tür. Befestigen Sie auf der entgegengesetzten Seite den beigelgten Türanschlag mit Lager.

4. Schrauben Sie die Schließvorrichtung (B) ab und befestigen Sie diese auf der entgegengesetzten Seite der Tür (nur bei einigen Modellen).

5. Schrauben Sie die beiden Schrauben des oberen Scharniers ab und ziehen Sie die Tür aus dem unteren Scharnier heraus.

6. Schrauben Sie die Schrauben, mit welchen die die Träger der Gerätefüße befestigt sind, (nur bei einigen Modellen) ab. Fahren Sie mit dem Verfahren aus Punkt 7 oder 7.1 hinsichtlich der Ausführung des Geräts fort.

7. Kippen Sie das Gerät nach hinten (max. 35°), sodaß es mit dem Gehäuse an der Wand lehnt. Lösen Sie die linke und reche Schraube, mit welchen die beiden Träger der Gerätefüße

142469

verbunden sind (C), entfernen Sie den Stopfen am Träger des Gerätefußes (D) und stecken Sie ihn auf die entgegengesetzte Seite. Lösen Sie bzw. entfernen und vertauschen Sie untereinander den Schnappbolzen (E) und den Abdeckzapfen (F) (gilt nur für Geräte mit der Schließvorrichtung). Lösen Sie die drei Schrauben, mit welchen das untere Scharnier befestigt ist (bewahren Sie das Scharnier für einen eventuellen Wechsel des Türanschlags auf) ab und schrauben Sie das beigelegte untere Scharnier auf der entgegengesetzten Seite fest.

7.1. Kippen Sie das Gerät nach hinten (max. 35°),

sodaß es mit der Gehäuserückseite an der Wand

lehnt. Lösen Sie die drei Schrauben, mit welchen

das untere Scharnier befestigt ist (bewahren

Sie das Scharnier für einen eventuellen

Wechsel des Türanschlags auf) und schrauben

Sie das beigelegte untere Scharnier auf der

entgegengesetzten Seite fest. Stopfen Sie

die Bohrungen, die nach dem Wechsel des

Türanschlags übrig geblieben sind, mit den

beigelegten Plastikpropfen.

8. Wiederholen Sie das Verfahren unter Punkt 3 und 4 bei der unteren Tür. Falls der untere

Türanschlag nicht vorhanden ist, verlegen Sie

das Lager (G) und die Unterlegscheibe auf die

gegenüberliegende Türseite.

9. Setzen Sie die Montage in umgekehrter Reihenfolge fort.

142469

Bemerkung:

Bei Geräten OLD TIMER (Modelbezeichnung …

•

O…) Wechsel des Türanschlages nicht möglich.

Bedienung des Geräts

GERÄT MIT ELEKTRONISCHER REGELUNG

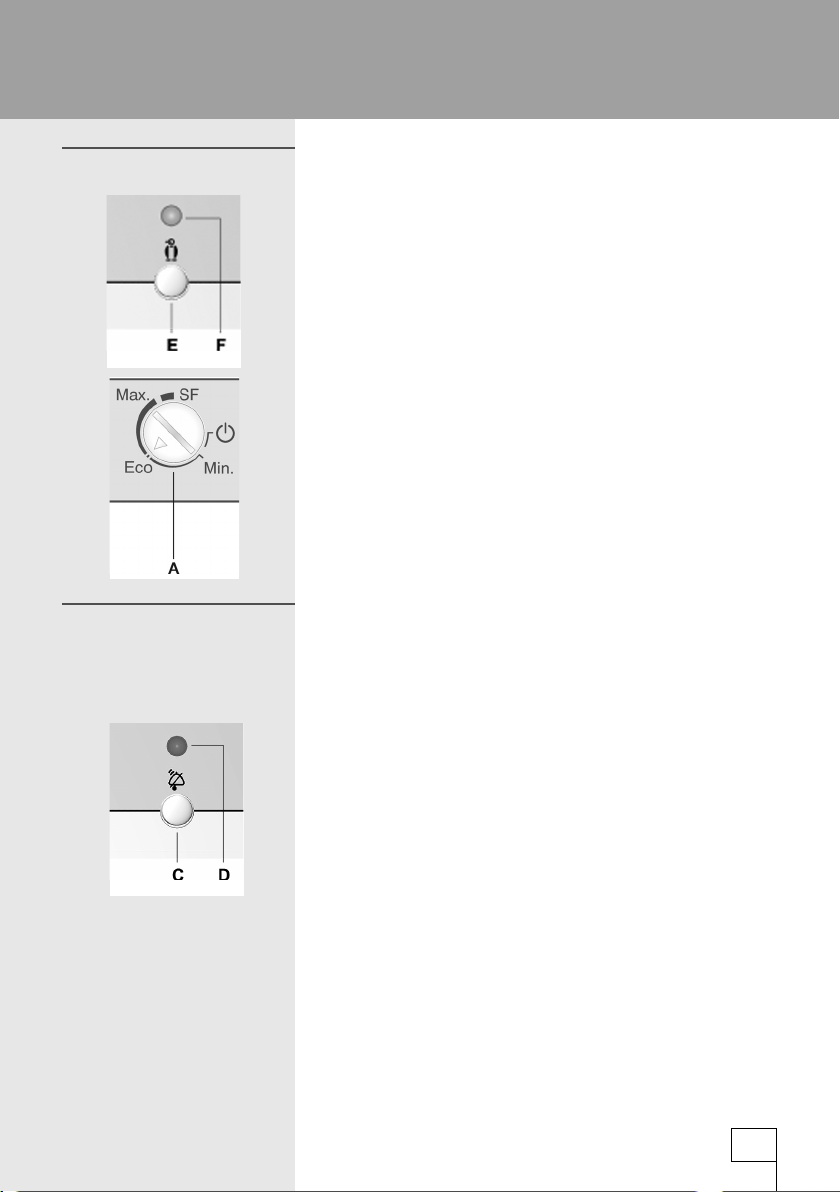

Bedieneinheit I.

MODELL MIT TASTEN

MODELL OHNE TASTEN

A Drehknopf zum Ein-/Abschalten und zur Temperatureinstellung B Grünes Lämpchen: leuchtet, wenn das Gerät in Betrieb ist*. C Abschalttaste für den akustischen Alarm des Gefrierteils* D Das rote Lämpchen: blinkt bei Alarm des Gefrierteils* E Schnellgefriertaste* F Das orangenfarbene Lämpchen: leuchtet, wenn die Schnellgefriertaste

aktiviert ist.* * Nur bei einigen Modellen.
