SMEG DWF66SS, DWF66WH, LS6000B.1, LS6001N.1, LS6002X-1 User Manual
NOTICE D’UTILISATION
LAVE-VAISSELLE
Index
1. Avertissements concernant la sécurité et l’utilisation____________ 48
2. Installation et pose _____________________________________ 50
2.1 Raccordement au réseau de distribution d'eau____________________________________ 50
2.2 Alimentation électrique ______________________________________________________ 51
3. Description des commandes______________________________ 52
3.1 Le bandeau de commandes frontal _____________________________________________ 52
3.2 L’afficheur d’informations_____________________________________________________ 52
3.3 Programmes de lavage ______________________________________________________ 53
4. Instructions pour l’utilisation ______________________________ 55
4.1 Utilisation de l’adoucisseur d’eau ______________________________________________ 55
4.2 Utilisation du distributeur du produit de lavage et de rinçage _________________________ 57
4.3 Avertissements et conseils généraux ___________________________________________ 59
4.4 Utilisation des paniers _______________________________________________________ 60
5. Nettoyage et entretien __________________________________ 63
5.1 Avertissements et conseils généraux ___________________________________________ 63
6. Guide de dépannage ___________________________________ 66
Nous vous remercions d’avoir choisi notre produit.
Nous vous conseillons de lire attentivement toutes les instructions que contient ce manuel afin de
connaître les conditions les plus appropriées à une utilisation correcte et sûre de votre lave-vaisselle.
Chaque paragraphe est proposé de sorte que vous puissiez connaître pas à pas toutes les fonctions
de l’appareil, les textes sont facilement compréhensibles et illustrés par des images détaillées.
On y donne des conseils utiles pour l’utilisation de paniers, bras de lavage, distributeurs, filtres,
programmes de lavage et pour la configuration correcte des commandes.
Les conseils de nettoyage qui y sont indiqués vous permettront de maintenir inaltérées dans le
temps les performances de votre lave-vaisselle.
Ce manuel, d’une consultation facile, vous permettra de satisfaire toutes les questions que vous
pourrez vous poser quant à l’utilisation de votre nouveau lave-vaisselle.
INSTRUCTIONS POUR L’INSTALLATEUR : elles sont destinées au
effectuer l’installation, la mise en service et l’essai de l’appareil.
INSTRUCTIONS POUR L’UTILISATEUR : elles indiquent les conseils d’utilisation, la description des
commandes et les correctes opérations de nettoyage et d’entretien de l’appareil.
technicien qualifié
qui doit
47
Avertissements
À
1. Avertissements concernant la sécurité et
l’utilisation
CE MANUEL EST PARTIE INTÉGRANTE DE L’APPAREIL: IL FAUT TOUJOURS LE CONSERVER INTACT PRÈS DE
L’APPAREIL. AVANT L’UTILISATION, NOUS CONSEILLONS UNE LECTURE ATTENTIVE DE TOUTES LES
INDICATIONS QUE CONTIENT CE MANUEL. L’INSTALLATION DEVRA ÊTRE EFFECTUÉE PAR UN PERSONNEL
QUALIFIÉ ET CONFORMÉMENT AUX NORMES EN VIGUEUR. CET APPAREIL EST PRÉVU POUR UNE UTILISATION
DE TYPE DOMESTIQUE ET RÉPOND AUX
VIGUEUR, Y COMPRIS LA PRÉVENTION ET L’ÉLIMINATION DES BROUILLAGES. L’APPAREIL EST CONSTRUIT
POUR EXERCER LA FONCTION SUIVANTE:
CONSIDÉRER COMME ÉTANT IMPROPRE.
EMPLOIS DIFFÉRENTS DE CEUX ÉTANT INDIQUÉS.
LA PLAQUE D’IDENTIFICATION, AVEC LES DONNÉES TECHNIQUES, LE NUMÉRO MATRICULE ET LE MARQUAGE
EST VISIBLEMENT POSITIONNÉE SUR LE BORD INTERNE DE LA PORTE.
LA PORTE NE DOIT JAMAIS ÊTRE RETIRÉE.
DIRECTIVES 72/23 CEE, 897336 (Y COMPRIS 92/31)
LAVAGE ET SÉCHAGE DE LA VAISSELLE
LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ POUR DES
LA PLAQUE SUR LE BORD INTERNE DE
ACTUELLEMENT EN
; TOUT AUTRE EMPLOI EST
NE PAS LAISSER LES RÉSIDUS DE L’EMBALLAGE SANS SURVEILLANCE DANS L’HABITATION. SÉPARER LES
DIFFÉRENTS MATÉRIAUX DE DÉCHET PROVENANT DE L’EMBALLAGE ET LES REMETTRE AU CENTRE DE
COLLECTE SÉLECTIVE LE PLUS PROCHE.
LA CONNEXION À LA TERRE EST OBLIGATOIRE CONFORMÉMENT AUX MODALITÉS PRÉVUES PAR LES NORMES
DE SÉCURITÉ DE L’INSTALLATION ÉLECTRIQUE.
LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ POUR D’ÉVENTUELS DOMMAGES À DES PERSONNES
OU CHOSES DUS AU DÉFAUT DE CONNEXION OU À UNE CONNEXION DÉFECTUEUSE À LA TERRE.
SI L’APPAREIL N’EST PAS BRANCHÉ À L’AIDE D’UNE FICHE, IL FAUT PRÉVOIR UN DISPOSITIF DE SÉPARATION
OMNIPOLAIRE AVEC UNE OUVERTURE DE 3 MM AU MOINS POUR LE CONTACT.
LA FICHE À BRANCHER AU CORDON D’ALIMENTATION ET LA PRISE CORRESPONDANTE DEVRONT ÊTRE DU
MÊME TYPE ET CONFORMES AUX NORMES EN VIGUEUR. VÉRIFIER QUE LES VALEURS DE TENSION ET DE
FRÉQUENCE DE RÉSEAU CORRESPONDENT À CELLES QUI SONT INDIQUÉES SUR LA PLAQUE
D’IDENTIFICATION. ÉVITER L’UTILISATION D’ADAPTATEURS OU DE DÉRIVATEURS.
NE JAMAIS DÉBRANCHER LA FICHE EN TIRANT SUR LE CORDON D’ALIMENTATION.
•
APRÈS L’INSTALLATION LA FICHE DOIT RESTER ACCESSIBLE.
•
SI LE CORDON D’ALIMENTATION EST ENDOMMAGÉ, IL FAUT LE FAIRE REMPLACER PAR UN TECHNICIEN
QU AL IF IÉ.
SI L’APPAREIL EST INSTALLÉ SUR DES SOLS RECOUVERTS DE MOQUETTE, IL FAUT FAIRE ATTENTION À CE
QUE LES OUVERTURES DANS LA PARTIE INFÉRIEURE NE SOIENT PAS OBSTRUÉES.
APRÈS CHAQUE UTILISATION, ÉTEINDRE LE LAVE-VAISSELLE POUR ÉVITER UNE D ISPERSION D’ÉNERGIE
ÉLECTRIQUE.
UNE FOIS MIS HORS SERVICE, L’APPAREIL DOIT ÊTRE RENDU INUTILISABLE. COUPER LE CORDON
D’ALIMENTATION APRÈS AVOIR DÉBRANCHÉ LA FICHE DE LA PRISE DE COURANT. RENDRE INOFFENSIVES LES
PARTIES POUVANT ÊTRE DANGEREUSES POUR LES ENFANTS (SERRURES, PORTES, ETC.). L’APPAREIL DEVRA
ÊTRE ENSUITE REMIS À UN CENTRE DE COLLECTE SÉLECTIVE DES DÉCHETS.
EN CAS D’ANOMALIE DE FONCTIONNEMENT, DÉBRANCHER LE LAVE-VAISSELLE DU RÉSEAU ÉLECTRIQUE ET
FERMER LE ROBINET DE L’EAU. CONTACTER ENSUITE UN TECHNIQUE QUALIFIÉ.
48
Avertissements
NE PAS UTILISER D’APPAREILS ENDOMMAGÉS PAR LE TRANSPORT ! EN CAS DE DOUTE, CONSULTER VOTRE
REVENDEUR.
L’APPAREIL DOIT ÊTRE INSTALLÉ ET BRANCHÉ SELON LES INSTRUCTIONS FOURNIES PAR LE CONSTRUCTEUR
OU PAR UN PERSONNEL QUALIFIÉ.
L’APPAREIL EST CONÇU POUR ÊTRE UTILISÉ PAR DES PERSONNES ADULTES.
ENFANTS DE S’Y EN APPROCHER OU D’EN FAIRE UN OBJET DE JEU. ÉLOIGNER LES ENFANTS DES
DÉTERGENTS ET DE LA PORTE DE LAVAGE OUVERTE. LES MATÉRIAUX COMPOSANT L’EMBALLAGE (SACHETS
EN PLASTIQUE, POLYSTYRÈNE, PROFILÉS MÉTALLIQUES, ETC.) NE DOIVENT PAS ÊTRE LAISSÉS À LA PORTÉE
DES ENFANTS. ÉLOIGNER LES ENFANTS DU LAVE-VAISSELLE OUVERT ; IL POURRA IT Y AVOIR DANS
L’APPAREIL DES RÉSIDUS DE DÉTERGENT POUVANT CAUSER DES DÉGÂTS IRRÉPARABLES AUX YEUX, À LA
BOUCHE ET À LA GORGE, PROVOQUANT ÉGALEMENT LA MORT PAR ÉTOUFFEMENT.
NE PAS INTRODUIRE DE SOLVANTS COMME L’ALCOOL OU LA TÉRÉBENTHINE QUI POURRAIENT PROVOQUER
L’EXPLOSION.
NE PAS INTRODUIRE DE LA VAISSELLE TACHÉE DE CENDRES, DE CIRE OU DE VERNIS.
S'APPUYER OU S'ASSEOIR SUR LA PORTE OUVERTE DU LAVE-VAISSELLE PEUT EN CAUSER LE
RENVERSEMENT, D'OÙ DANGER POUR LES PERSONNES.
ÉVITER DE LA FAÇON LA PLUS ABSOLUE QU’IL SOIT DE TOUCHER LA RÉSISTANCE DE SUITE APRÈS LA FIN
D’UN PROGRAMME DE LAVAGE.
PENDANT L'UTILISATION DU LAVE-VAISSELLE, IL POURRAIT Y AVOIR UN LÉGER NOIRCISSEMENT DE LA
RÉSISTANCE, MÊME LOCALISÉ. CE FAIT EST NORMAL CAR IL DÉPEND DES MODES DE FONCTIONNEMENT ET
NE PORTE PAS PRÉJUDICE À LA FONCTIONNALITÉ DE L'APPAREIL.
NE PAS PERMETTRE AUX
NE PAS BOIRE L’EAU RÉSIDUELLE ÉVENTUELLEMENT PRÉSENTE DANS LA VAISSELLE OU DANS LE LAVEVAISSELLE À LA FIN DU PROGRAMME DE LAVAGE ET AVANT LE SÉCHAGE.
MODÈLES DOTÉS D’ACQUASTOP
ACQUASTOP EST UN DISPOSITIF QUI EMPÊCHE LE DÉBORDEMENT EN CAS DE FUITES D’EAU. APRÈS
L’INTERVENTION D'ACQUASTOP, IL FAUT CONTACTER UN TECHNIC IEN QUALIFIÉ AFIN DE TROUVER ET DE
RÉPARER LA PANNE. DANS LES MODÈLES DOTÉS D’ACQUASTOP LE TUYAU D’ALIMENTATION EN EAU
CONTIENT UNE ÉLECTROVALVE.
DANS L’EAU.
HYDRIQUE ET ÉLECTRIQUE.
DE SUITE APRÈS L’INSTALLATION, EFFECTUER UN BREF ESSAI DE L’APPAREIL EN SUIVANT LES INSTRUCTIONS
INDIQUÉES AUX PAGES SUIVANTES. EN CAS DE DÉFAUT DE FONCTIONNEMENT, DÉBRANCHER L’APPAREIL DU
RÉSEAU ÉLECTRIQUE ET CONTACTER LE CENTRE D’ASSISTANCE TECHNIQUE LE PLUS PROCHE.
NE PAS ESSAYER DE RÉPARER L’APPAREIL.
LE LAVE-VAISSELLE RÉPOND À TOUTES LES CONDITIONS IMPOSÉES PAR LES NORMES DE SÉCURITÉ EN
VIGUEUR ET RELATIVES AUX APPAREILLAGES ÉLECTRIQUES. D’ÉVENTUELS CONTRÔLES TECHNIQUE NE
DEVRONT ÊTRE EFFECTUÉS QUE PAR UN PERSONNEL SPÉCIALISÉ ET AUTORISÉ:
EFFECTUÉES PAR UN PERSONNEL NON AUTORISÉ COMPORTENT NON SEULEMENT LA CADUCITÉ DE LA
GARANTIE, MAIS PEUVENT ÊTRE ÉGALEMENT UNE SOURCE DE DANGER POUR L’UTILISATEUR.
SI LE TUYAU D’ALIMENTATION EN EAU EST ENDOMMAGÉ, DÉBRANCHER L’APPAREIL DU RÉSEAU
Le constructeur décline toute responsabilité
NE PAS COUPER LE TUYAU ET NE PAS LAISSER TOMBER L’ÉLECTROVALVE
LES RÉPARATIONS
pour des dommages subis par des personnes et des choses
causés par l’inobservation des prescriptions susmentionnées ou dérivant de la modification abusive, ne seraitce que d’une seule partie de l’appareil, et de l’utilisation de pièces de rechange non originales.
49
Instructions pour l'installateur

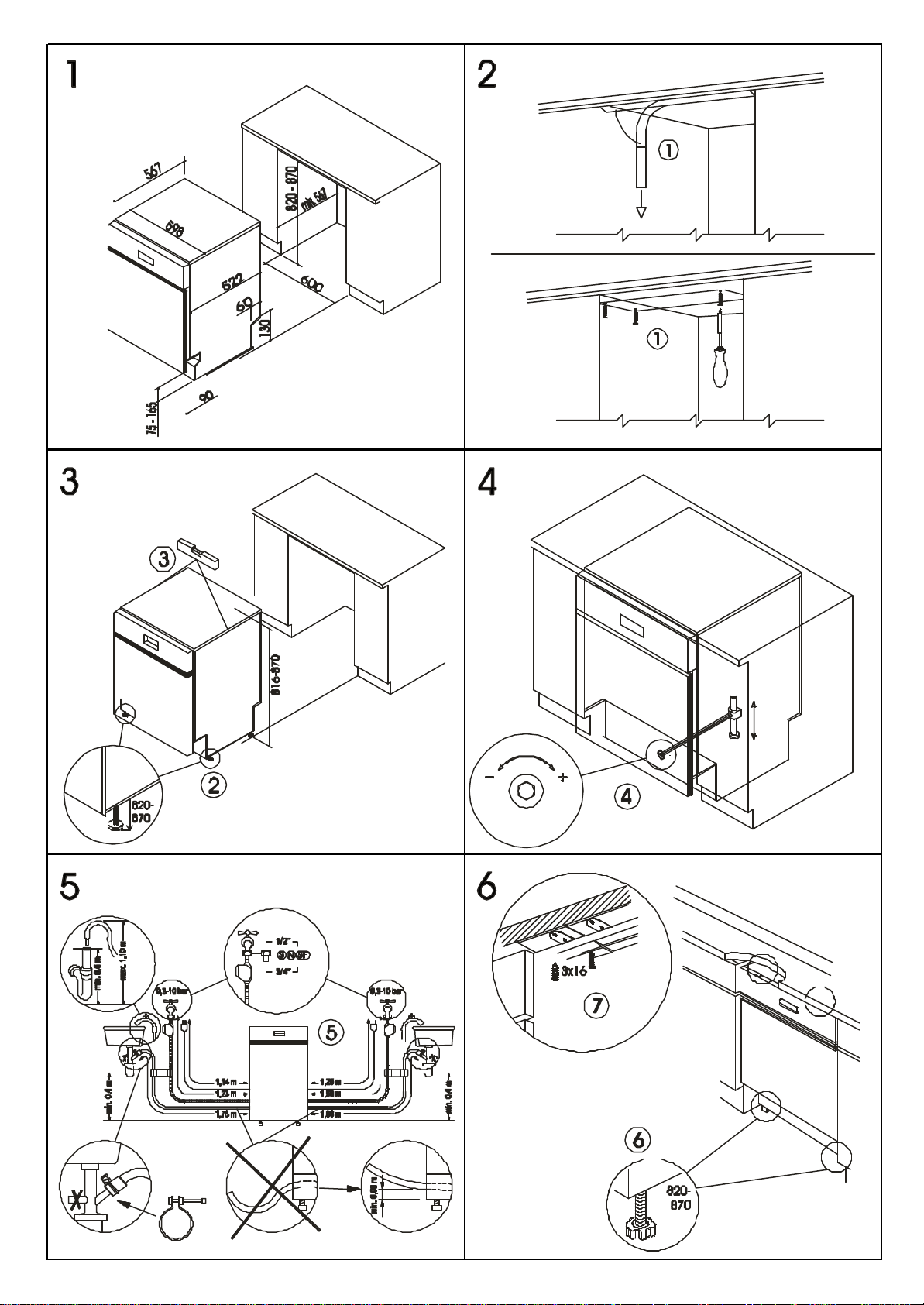

2. Installation et pose
Retirer les éléments bloque-paniers en polystyrène.
Positionner l’appareil à l’endroit choisi. On peut faire adhérer les côtés ou le panneau de fond du
lave-vaisselle aux meubles ou aux murs.
Si le lave-vaisselle est installé à proximité d’une source de chaleur, il faudra interposer un panneau
à isolation thermique afin de prévenir les surchauffements et les pannes.

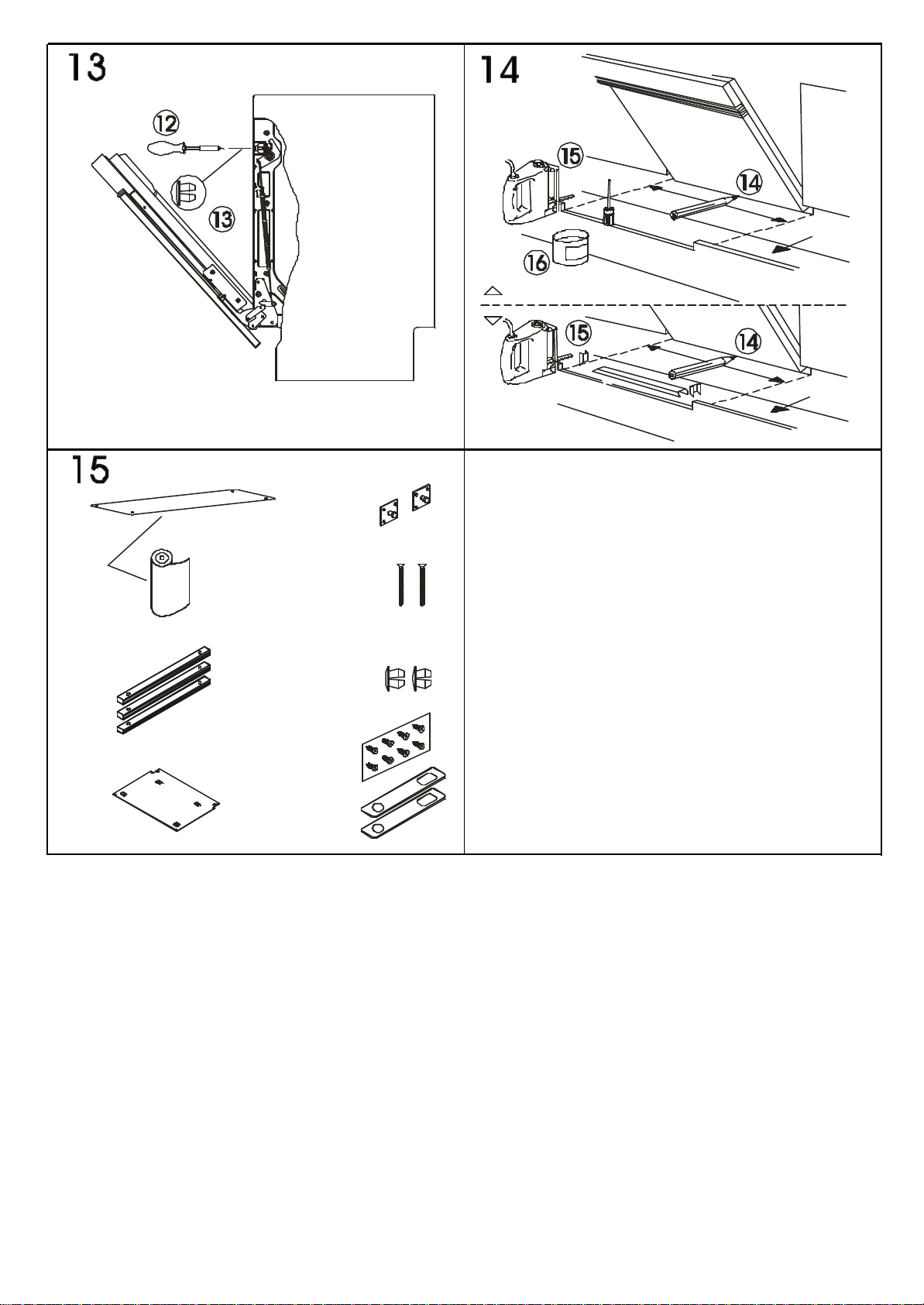

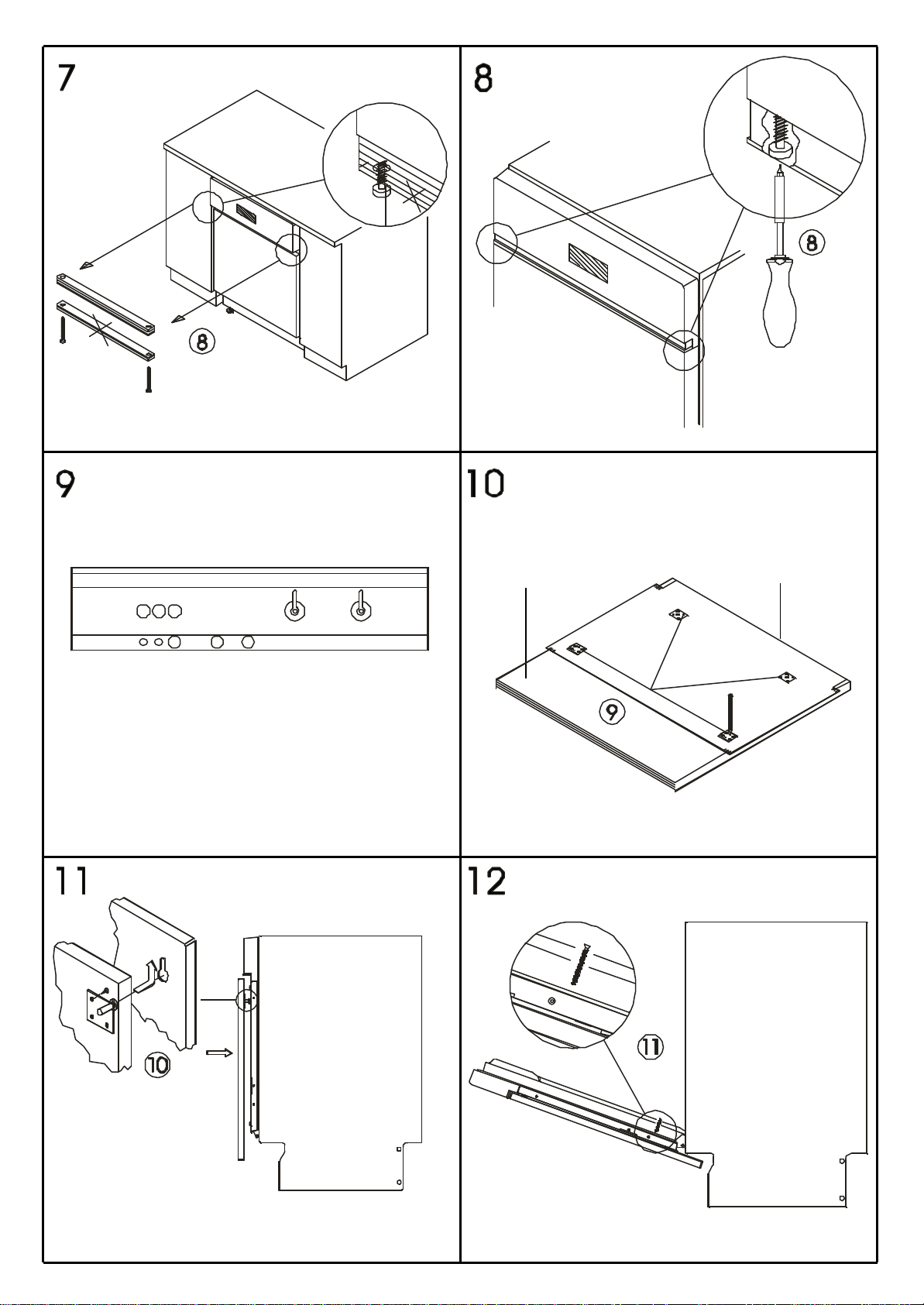

Pour assurer la stabilité, installer les appareils à encastrement inférieur ou intégrables uniquement
sous des plans de travail continus en les vissant aux meubles adjacents.
Pour faciliter les opérations d’installation, les tuyaux d’alimentation et d’évacuation sont orientables
dans toutes les directions; contrôler que ces derniers ne soient pas pliés ou étranglés et qu’ils ne
soient pas trop tendus.
Niveler l’appareil au sol à l’aide des pieds réglables spéciaux. Cette opération est indispensable
pour assurer le fonctionnement correct du lave-vaisselle.
Certains modèles sont dotés d’un seul pied postérieur réglable à l’aide d’une vis placée en bas sur
la partie antérieure de l’appareil.
2.1 Raccordement au réseau de distribution d'eau
Prévenir les risques d’engorgement ou de dommage :
elle est restée inactive pendant longtemps, avant de procéder au raccordement au réseau de
distribution d'eau, s’assurer que l’eau soit limpide et sans impuretés afin d’éviter d’endommager
l’appareil. Pour le raccordement du lave-vaisselle au réseau hydrique, utiliser exclusivement des
tuyaux neufs; de vieux tuyaux ou des tuyaux usés ne doivent pas être réutilisés.

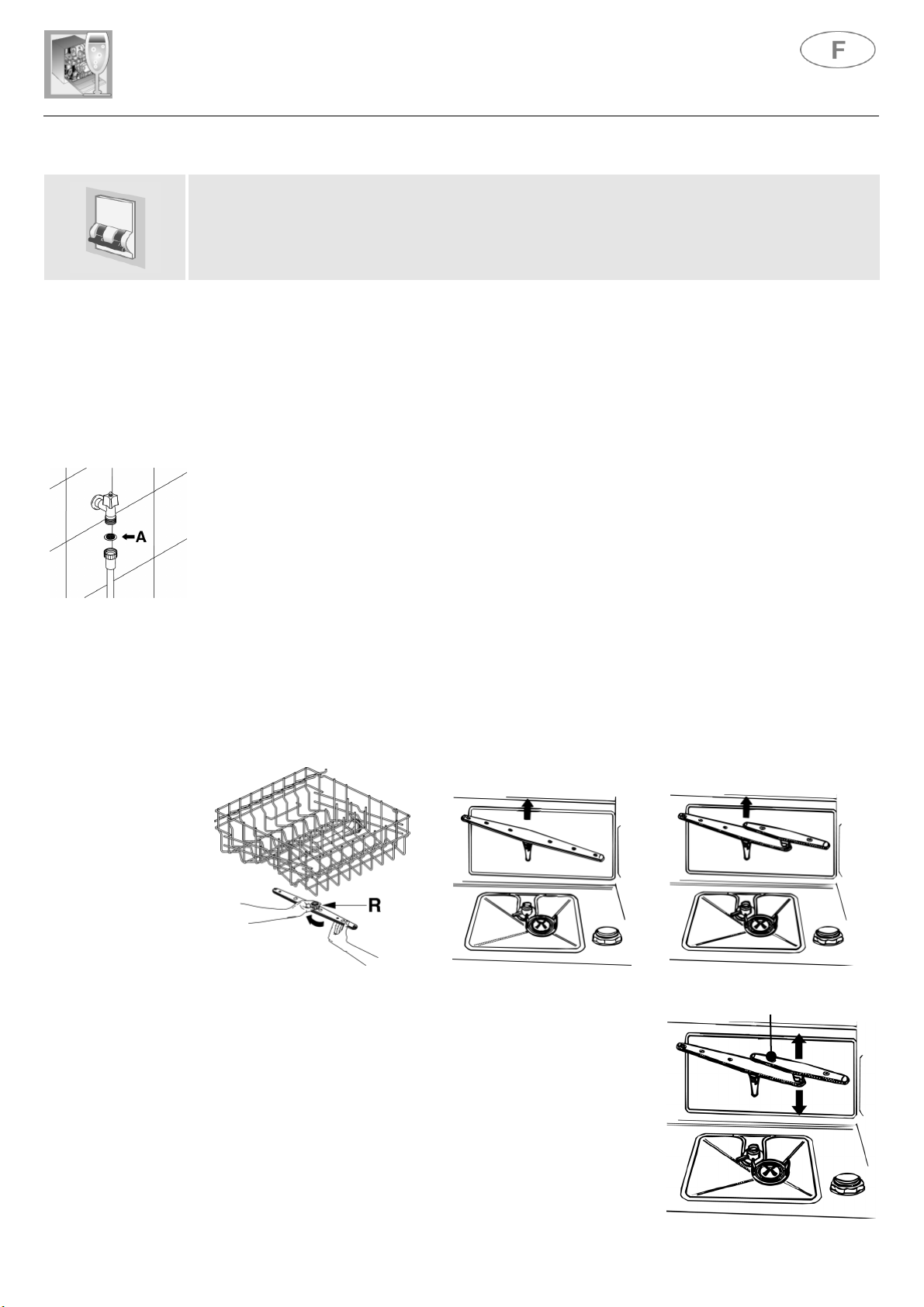

RACCORDEMENT À LA PRISE D’EAU
Raccorder le tuyau d’alimentation à une prise d’eau froide avec raccord fileté 3/4’’ gaz en
interposant le filtre A en dotation.
l'opération en serrant d'environ 1/4 de tour avec une pince. Dans les modèles dotés
d'ACQUASTOP le filtre est déjà présent dans la bague filetée.
Bien visser le tuyau avec les mains puis compléter
si la tuyauterie de l’eau est neuve ou si
50
Il est possible d’alimenter le lave-vaisselle avec de l’eau
l’appareil avec de l’eau chaude, le temps de lavage sera abrégé de 20 minutes environ, mais son
efficacité sera toutefois légèrement réduite. Le raccordement devra être effectué à la prise
domestique d’eau chaude et selon les mêmes modalités décrites pour le raccordement à la prise
d’eau froide.
ne dépassant pas 60°C.
En alimentant
Instructions pour l'installateur
RACCORDEMENT AU TUYAU D’ÉVACUATION
Introduire le tuyau spécial dans une conduite
d’évacuation au diamètre minimum de
alternative, le mettre sur le lavabo en utilisant le support
du tuyau fourni avec l’appareil, mais en prenant soin
d’éviter les étranglements ou les courbures excessives.
Il est important d’éviter que le tuyau puisse se
décrocher et tomber. Pour ce faire, le support du tuyau
est doté d’un orifice grâce auquel il est possible de le
fixer à l’aide d’un lacet au mur ou au robinet.
L’extrémité libre sera placée à une hauteur comprise
entre
30 et 100 cm
par l’eau.
En présence de tuyaux de rallonge disposés
horizontalement, pour un maximum de 3 m, positionner
le tuyau d’évacuation à une hauteur maximale de
du sol.
85 cm
et ne devra jamais être recouverte
4 cm
; en
2.2 Alimentation électrique
Brancher la fiche à une prise de courant adéquate et conformément aux instructions mentionnées
au chapitre "1. Avertissements concernant la sécurité et l’utilisation".
51
Instructions pour l'utilisateur
3. Description des commandes

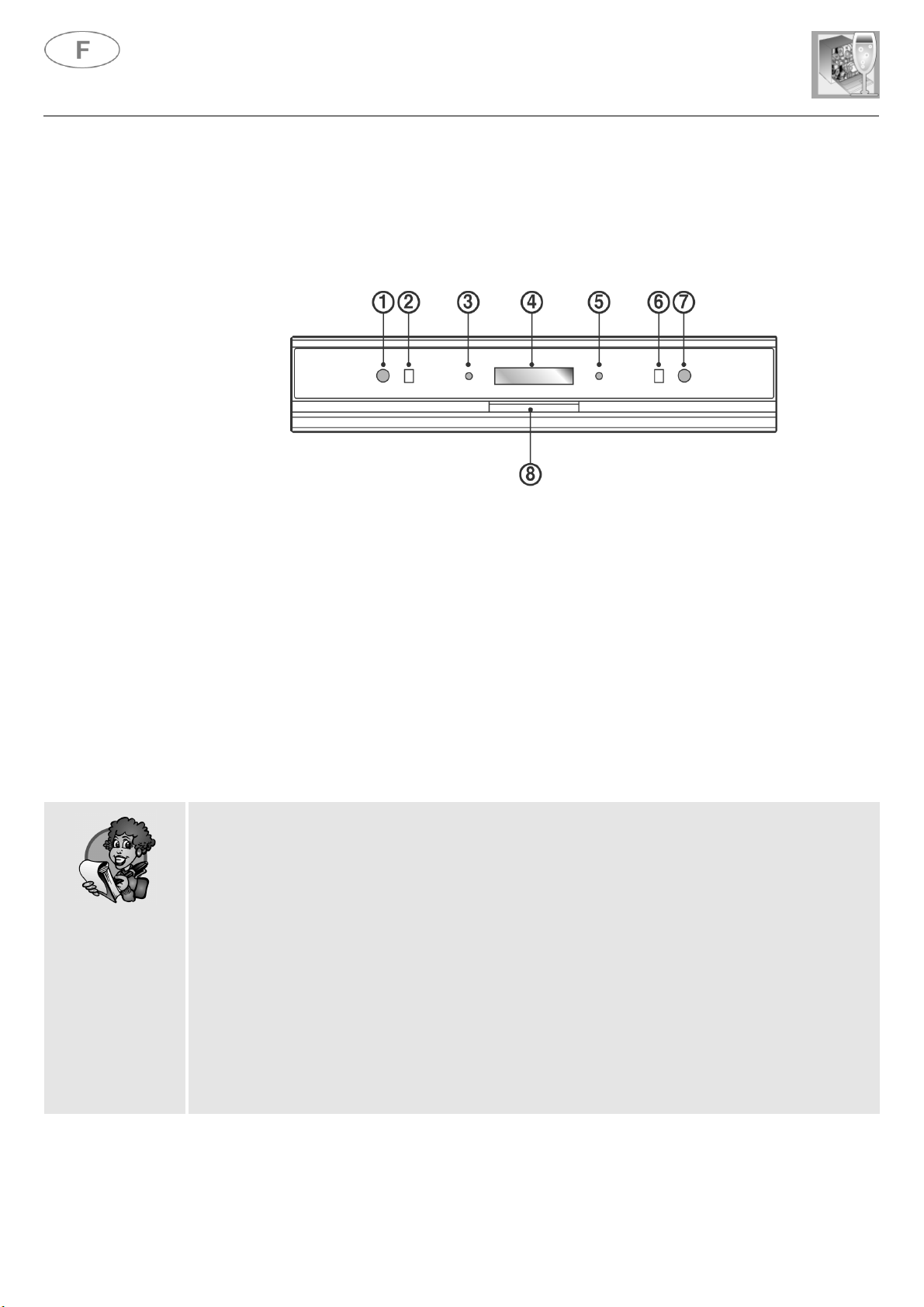

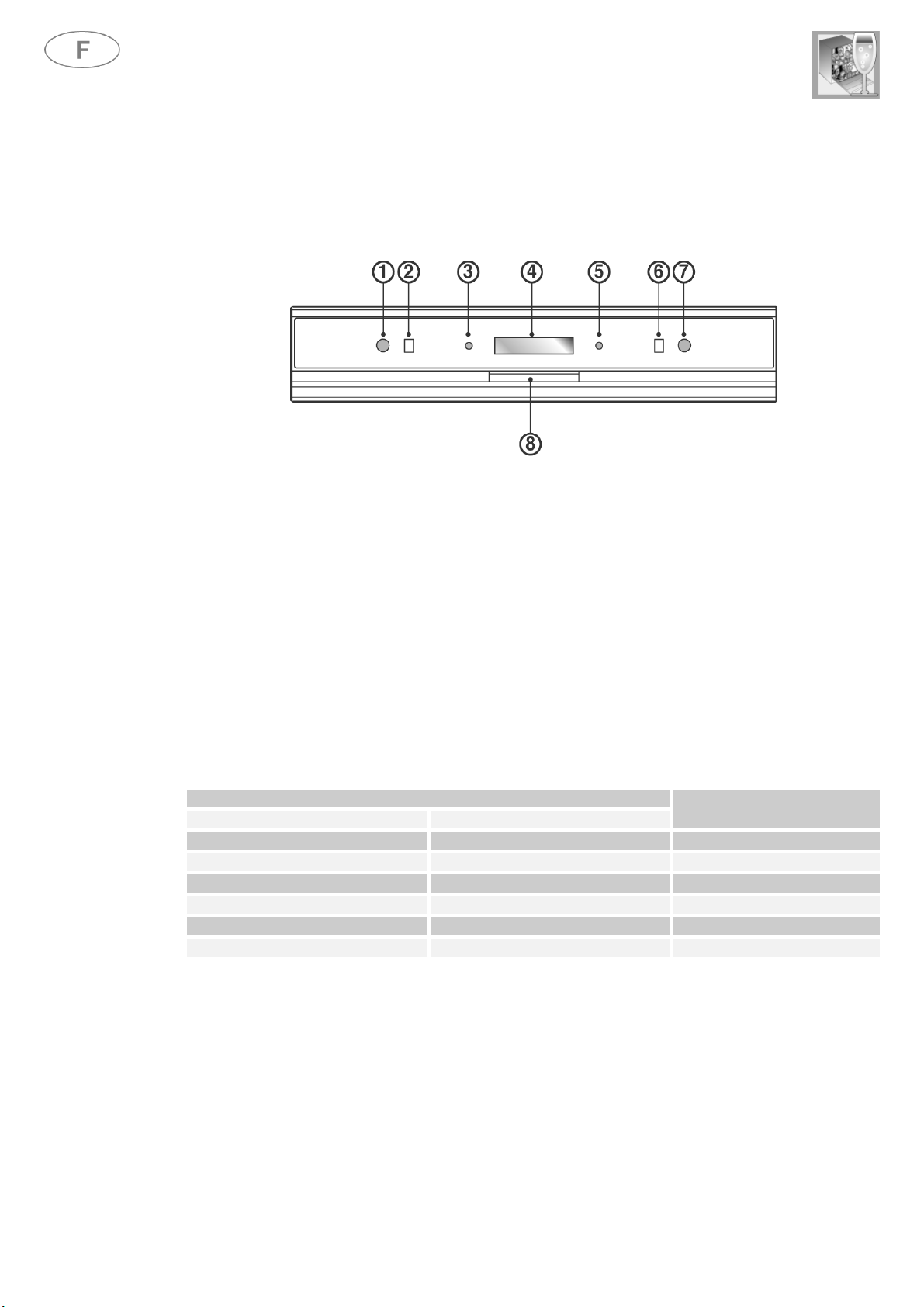

3.1 Le bandeau de commandes frontal
Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur le bandeau de
commandes frontal.
SÉLECTEUR
1
2 DISQUE INDICATEUR
TOUCHE
3
4 AFFICHEUR D’INFORM ATIONS
TOUCHE
5
6 DISQUE INDICATEUR
SÉLECTEUR
7
POIGNÉE ESCAMOTABLE POUR OUVERTURE PORTE
8
ALLUM AGE/EXTINCTION
DÉPART DIFFÉRÉ
DEMI-CHARGE
MARCHE/ARRÊT
PROGRAMME SÉLECTIONNÉ
PROGRAMMES DE LAVAGE
3.2 L’afficheur d’informations
Le lave- vaisselle est doté d’un
aux fonctions programmées.
AFF ICHEUR
ET
DÉPART DIFFÉRÉ
pratique qui fournit toutes les informations relatives
52
VOYANT DE DEMI-CHARGE
VOYANT DE DÉPART DIFFÉRÉ
INDICATION DU PROGRAMME SÉLECTIONNÉ
(Temps résiduel et indication des anomalies les plus communes)
VOYANT PRODUIT DE RINÇAGE
VOYANT SEL RÉGÉNÉRANT
ALLUMAGE
Pour allumer le lave-vaisselle il faut tout simplement tourner le sélecteur
ALLUMAGE/EXTINCTION (1) de façon à ce que la lettre I apparaisse sur le DISQUE
INDICATEUR (2).
MISE EN MARCHE
Après avoir correctement effectué toutes les opérations précédentes, il suffira, pour
mettre en marche le lave-vaisselle, d’appuyer sur la touche MARCHE/ARRÊT (5)
pendant quelques secondes jusqu’à ce que l’on entende le signal sonore de début de
programme. L’AFFICHEUR D’INFORMATIONS (4) indiquera la durée du programme
en minutes. Le temps de durée n’est donné qu’ "à titre indicatif", puisqu’il est influencé
par les conditions de lavage (quantité de vaisselle, température de l’eau, etc.), et est de
plus constamment mis à jour au cours du programme de lavage.
Sur l’AFFICHEUR D’INFORM ATIONS (4) apparaît la durée prévue du programme de
lavage; si celle-ci est supérieure à 60 minutes l’indication des heures alternera avec
celle des minutes.
En cas de nécessité d’ouverture de la porte du lave-vaisselle durant la
phase de lavage, il faudra attendre 1 minute avant de faire repartir le
programme. Après avoir correctement refermé la porte, appuyer une
nouvelle fois sur la touche MARCHE/ARRÊT (5).
Cette opération pourrait causer des irrégularités dans le déroulement du
programme.
TABLEAU POUR INSTITUTS DE CONTRÔLE
Norme de contrôle EN 50242
Programme comparatif
(*) Sélecteur sur P6
Charge 12 couverts
Type de détergent B
Dosage du détergent 30 g
Réglage du produit de rinçage Selon les modèles 3/4 ou 4/6

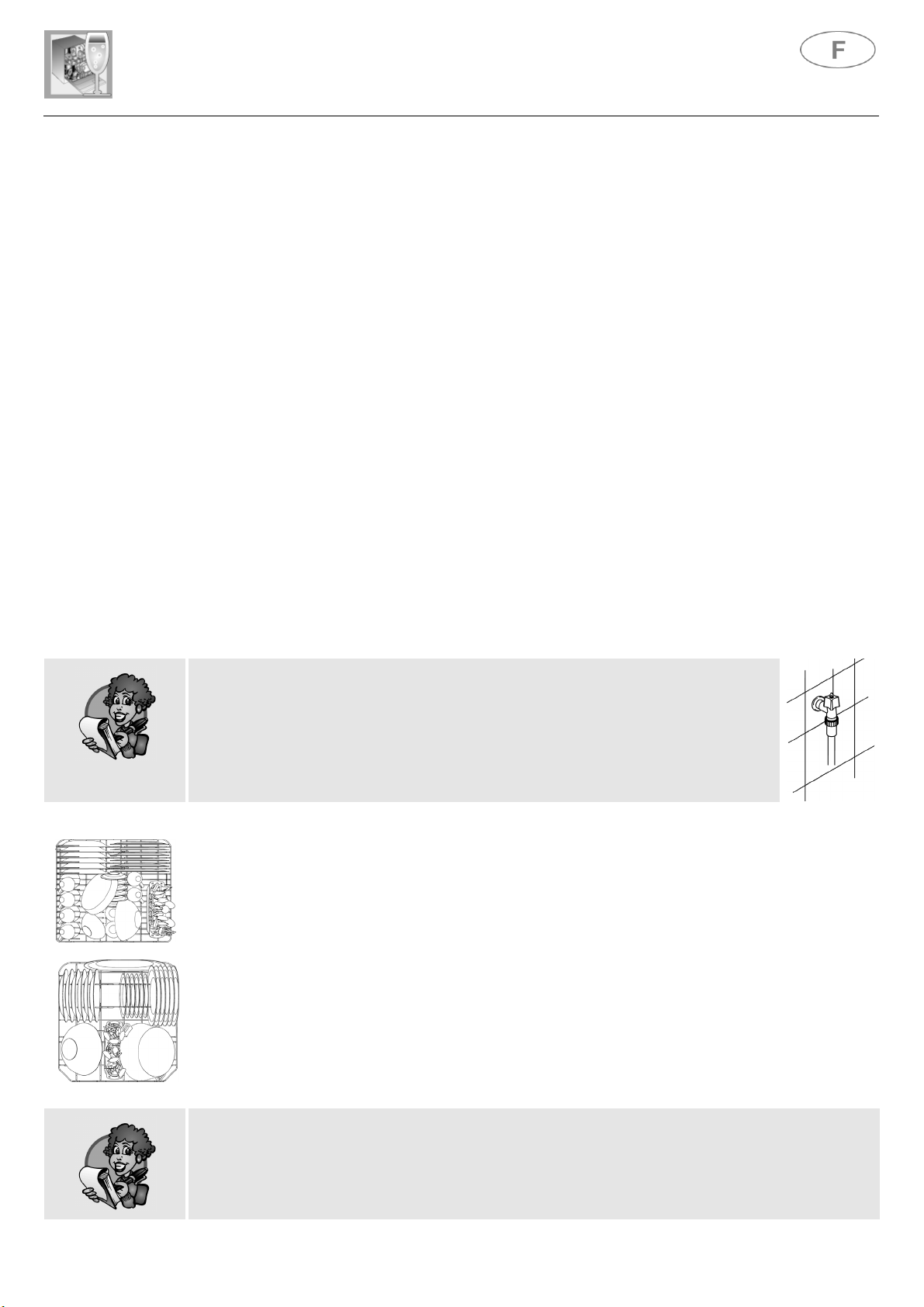

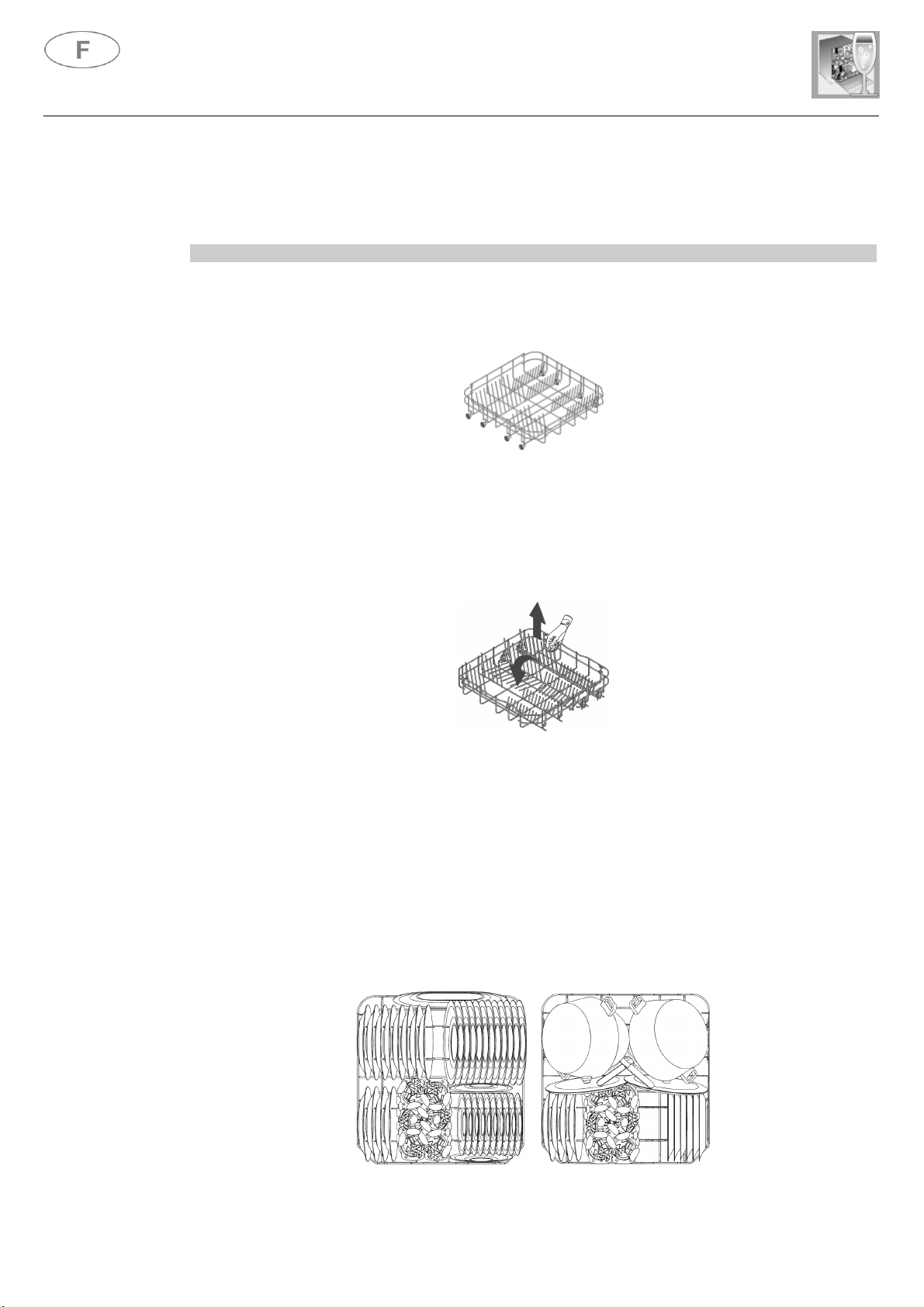

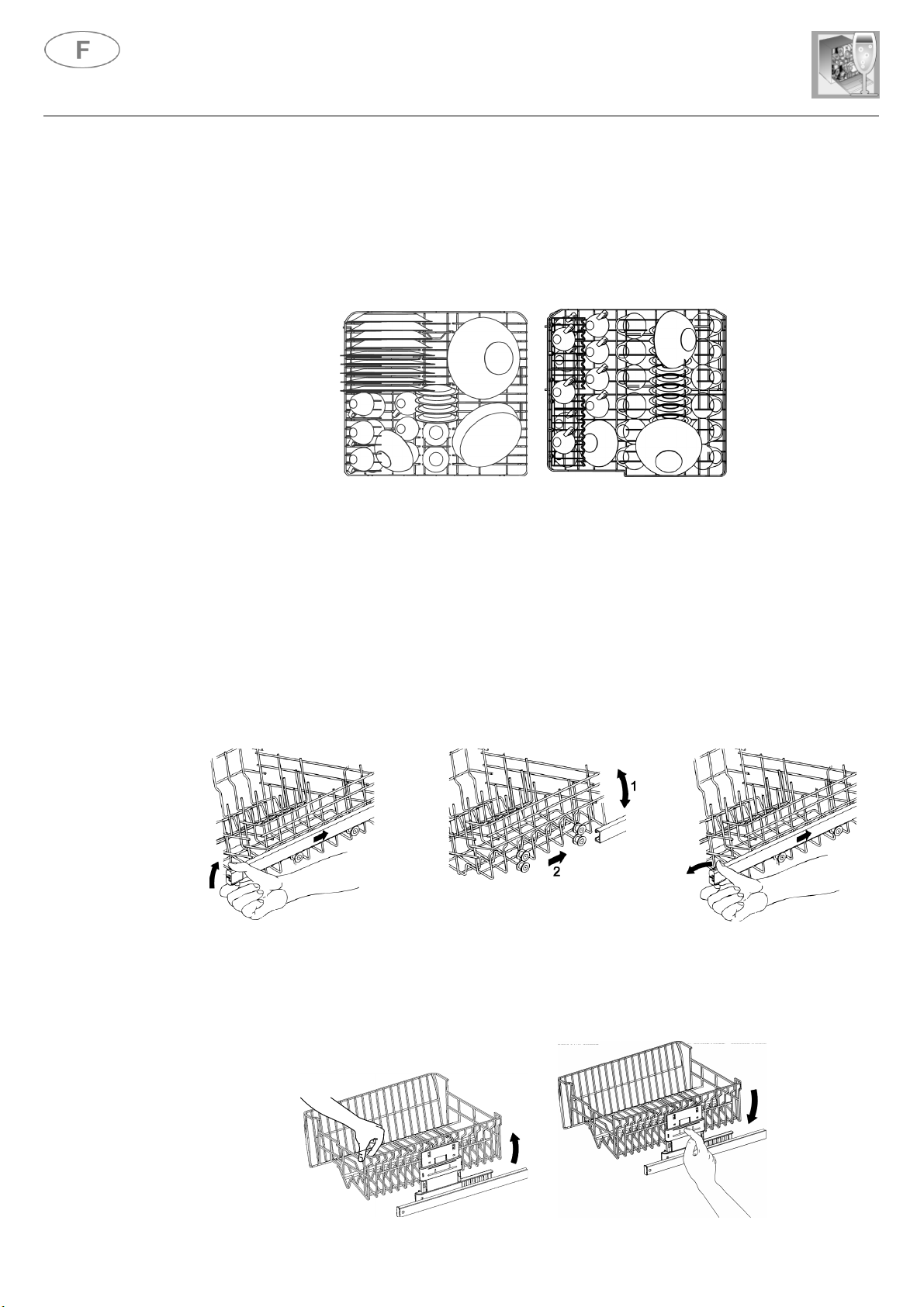

CHARGES CONFORMES A LA NORME EN 50242
PANIER INFÉRIEUR PANIER SU PÉRIEUR AVEC
PORTE-TASSES MÉTALLIQUE
PANIER SU PÉRIEUR AVEC
PORTE-TASSES EN PLASTIQUE

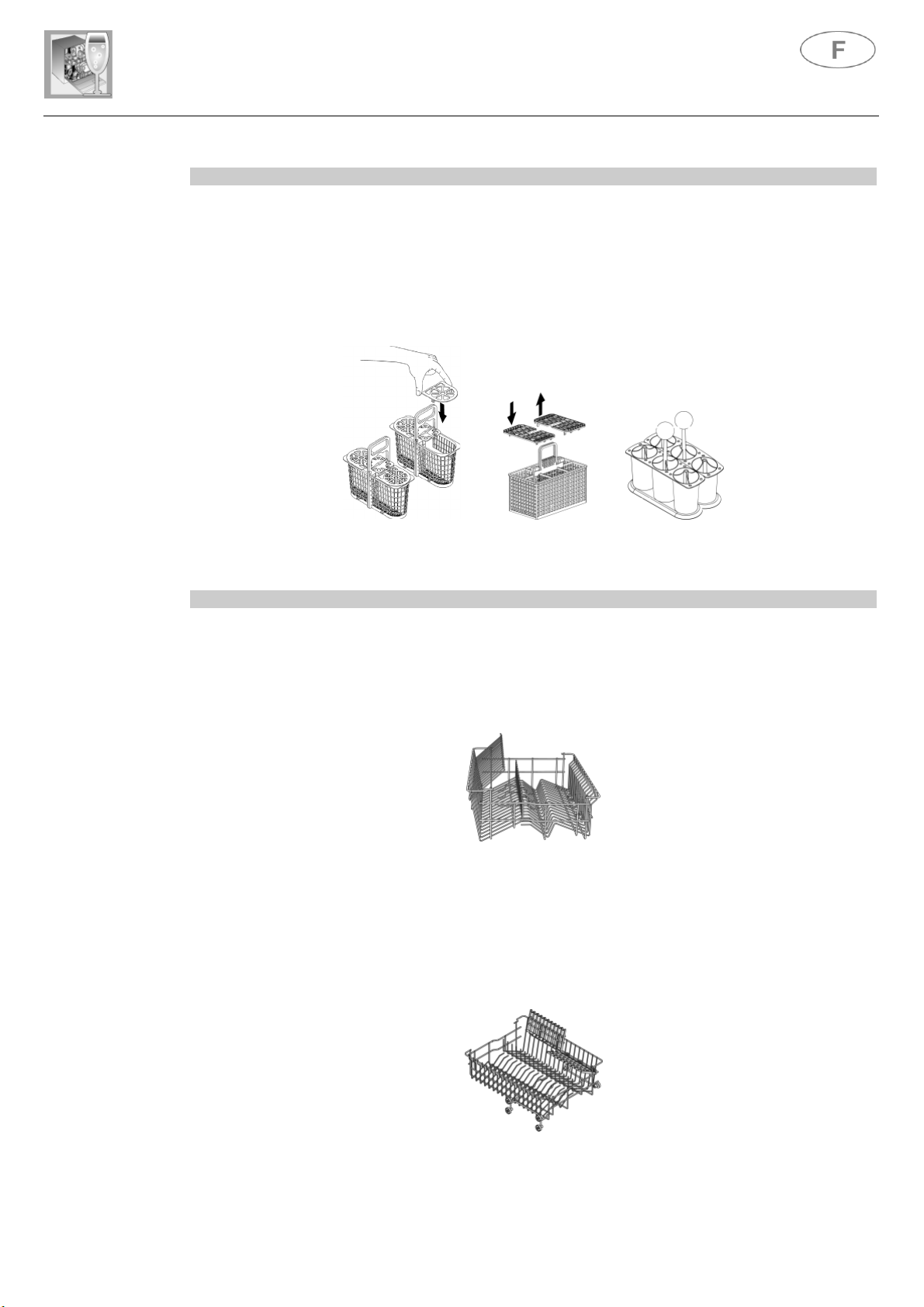

Selon le modèle, le panier porte-couverts peut être doté de grilles amovibles à
l’intérieur desquelles il est possible d’introduire les couverts de sorte à ce qu’ils soient
suffisamment espacés les uns des autres, optimisant ainsi le passage de l’eau.
ARRET
La fin du programme de lavage est communiquée par un bref signal sonore et par le
clignotement sur l’AFFICHEUR D’INFORMATIONS (4) du programme sélectionné.
Si l’on désire faire démarrer un nouveau programme de lavage, avant de le programmer
il est nécessaire d’ouvrir et de refermer la porte, ou bien d’appuyer une fois sur la
touc he MARCHE/ ARRÊT (5) pour "remettre à zéro" l’afficheur et interrompre le
clig note ment.
TABLEAU DES PROGRAMMES
CONFIGURATION DU PROGRAMME DE LAVAGE
Pour sélectionner le programme le plus approprié au type de vaisselle à laver, consulter le tableau ci-après qui
mentionne le type de lavage optimal en fonction également de la nature de la vaisselle et du degré de saleté.
Après avoir trouvé le programme de lavage le plus approprié à l’aide du tableau proposé, tourner le bouton
SÉLECTION PROGRAMMES (7) jusqu’à ce que le symbole et le numéro correspondant au programme choisi
apparaissent sur le DISQUE INDICATEUR (6) et sur l’AFFICHEUR D’INFORMATIONS (4).
PROGRAMME DIS QU E
SUPER
ECO
(*) BIO
EN 50242
QUOTIDIEN
NORMAL
RAPIDE
INDI CAT EUR
AFFICHEUR
INF ORMAT IONS
P8
P7
P6
P5
P4
P3
TYPE ET DEGR É
DE SALETÉ
DE LA V AISS ELLE
CASSEROLES ET
VAISSELLE
TRÈS SALES
AVEC RÉSIDUS SECS
CASSEROLES ET
VAISSELLE SALES
AVEC RÉSIDUS SECS
CASSEROLES ET
VAISSELLE
PEU SALES, MAIS
AVEC RÉSIDUS SECS
CASSEROLES ET
VAISSELLE
AVEC SALETÉ
NORMALE,
SANS RÉSIDUS SECS
CASSEROLES ET
VAISSELLE
AVEC SALETÉ
NORMALE
VAISSELLE
PEU SALE ET
DÉLICATE
DÉROULEMENT PROGRAMME DURÉE CONS OMM ATION
QUANTIT É
DÉTERGENT
10 - 25
PRÉLAVAGE LAVAGE RINÇAGE S
CHAUD
70°C 2 OUI OUI 135' 17 1,45
FROIDS
RINÇAGE
CHAUD
SÉCHAG E MINUTES
(2)
EAU
LITRES (1)
30 - 55°C 1 OUI OUI 118' 11 1,15
30
FROID
55°C 1 OUI OUI 160' 14 1,05
30 - 65°C 1 OUI OUI 100' 11 1,20
30
FROID
65°C 1 OUI OUI 104' 14 1,25
25 - 45°C 2 - NON 32' 10 0,4
ÉNERGIE
Kw h (2)
Effectuer le trempage uniquement en demi-charge.
L’option DEMI-CHARGE (3) est facultative pour
tous les programmes, à l’exclusion du trempage.
(*) Programme de référence selon la norme
EN 50242.
(-) Non prévu.
(1) Consommation moyenne en considérant le
réglage de l’adoucisseur sur le niveau 2.
(2) La durée du cycle et la consommation d’énergie
peuvent changer en fonction de la température
de l’eau et ambiante, du type et de la quantité
de vaisselle.
Si la porte du lave-vaisselle n’a pas été
fermée ou l’est de façon incorrecte
l’AFFICHEUR D’INFORMATIONS (4)
signalera l’impossibilité de mise en
marche.
DÉLICAT
TREMPAGE
P2
P1
VAISSELLE
PEU SALE
CASSEROLES ET
VAISSELLE EN
ATTENTE DE
COMPLÉTER
LA CHARGE
25 - 45°C 1 OUI OUI 78' 10 0,9
-
FROID
- 1 - NON 18' 4 -
Pour toute autre information sur
l’utilisation et l’entretien du lave-vaisselle,
lire attentivement le manuel ci-joint.
19 510 0146 00 AAA
Loading...
