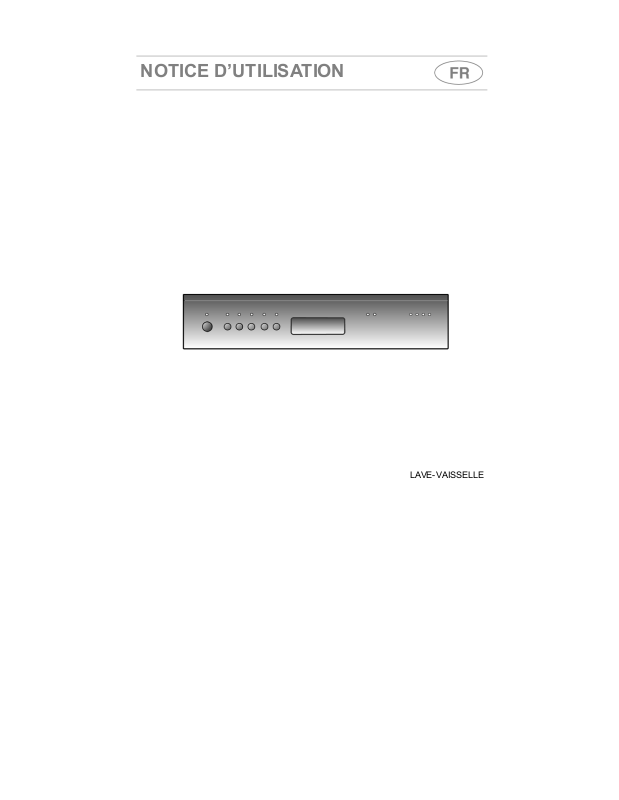

NOTICE D’UTILISATION

LAVE-VAISSELLE

Index

1. Avertissements concernant la sécurité et l’utilisation ___________ 60

2. Installation et pose _____________________________________ 63

3. Description des commandes _____________________________ 65

4. Instructions pour l’utilisation ______________________________ 69

5. Nettoyage et entretien __________________________________ 80

6. Alarmes _____________________________________________ 84

Nous vous remercions d’avoir choisi notre produit.
Nous vous conseillons de lire attentivement toutes les instructions que
contient ce manuel afin de connaître les conditions les plus appropriées
à une utilisation correcte et sûre de votre lave-vaisselle.
Chaque paragraphe est proposé de sorte que vous puissiez connaître
pas à pas toutes les fonctions de l’appareil, les textes sont facilement
compréhensibles et illustrés par des images détaillées.
On y donne des conseils utiles pour l’utilisation de paniers, bras de
lavage, distributeurs, filtres, programmes de lavage et pour la
configuration correcte des commandes.
Les conseils de nettoyage qui y sont indiqués vous permettront de
maintenir inaltérées dans le temps les performances de votre lave­vaisselle.
Ce manuel, d’une consultation facile, vous permettra de satisfaire toutes
les questions que vous pourrez vous poser quant à l’utilisation de votre
nouveau lave-vaisselle.

INSTRUCTIONS POUR L’INSTALLATEUR : elles sont destinées au
technicien qualifié qui doit effectuer l’installation, la mise en service et
l’essai de l’appareil.

INSTRUCTIONS POUR L’UTILISATEUR : elles indiquent les conseils
d’utilisation, la description des commandes et les correctes opérations
de nettoyage et d’entretien de l’appareil.

59

Avertissements

1. Avertissements concernant la sécurité et
l’utilisation

CE MANUEL EST PARTIE INTÉGRANTE DE L’APPAREIL: IL FAUT
TOUJOURS LE CONSERVER INTACT PRÈS DE L’APPAREIL. AVANT
L’UTILISA TION, NO US CONSE ILLONS UNE LECTURE ATTENTIVE DE
TOUTES LES INDICATIONS QUE CONTIENT CE MANUEL. L’INSTALLATION
DEVRA ÊTRE EFFECTUÉE PAR UN PERSONNEL QUALIFIÉ ET
CONFORMÉMENT AUX NORMES EN VIGUEUR. CET APPAREIL EST PRÉVU
POUR UNE UTILISATION DE TYPE DOMESTIQUE ET RÉPOND AUX

DIRECTIVES 72/23 CEE, 897336 (Y COMPRIS 92/31)

VIGUEUR, Y COMPRIS LA PRÉVENTION ET L’ÉLIMINATION DES
BROUILLAGES. L’APPAREIL EST CONSTRUIT POUR EXERCER LA
FONCTION SUIVANTE:

AUTRE EMPLOI EST À CONSIDÉRER COMME ÉTANT IMPROPRE.

LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ POUR DES
EMPLOIS DIFFÉRENTS DE CEUX ÉTANT INDIQUÉS.

LA PLAQUE D’IDENTIFICATION, AVEC LES DONNÉES TECHNIQUES, LE
NUMÉRO MATRICULE ET LE MARQUAGE EST VISIBLEMENT POSITIONNÉE
SUR LE BORD INTERNE DE LA PORTE.

INTERNE DE LA PORTE NE DOIT JAMAIS ÊTRE RETIRÉE.

NE PAS LAISSER LES RÉSIDUS DE L’EMBALLAGE SANS SURVEILLANCE
DANS L’HABITATION. SÉPARER LES DIFFÉRENTS MATÉRIAUX DE DÉCHET
PROVENANT DE L’EMBALLAGE ET LES REMETTRE AU CENTRE DE
COLLECTE SÉLECTIVE LE PLUS PROCHE.

LAVAGE ET SÉCHAGE DE LA VAISSELLE

LA PLAQUE SUR LE BORD

ACTUELLEMENT EN

; TOUT

60

LA CONNEXION À LA TERRE EST OBLIGATOIRE CONFORMÉMENT AUX
MODALITÉS PRÉVUES PAR LES NORMES DE SÉCURITÉ DE
L’INSTALLATION ÉLECTRIQUE.

RESPONSABILITÉ POUR D’ÉVENTUELS DOMMAGES À DES PERSONNES
OU CHOSES DUS AU DÉFAUT DE CONNEXION OU À UNE CONNEXION
DÉFECTUEUSE À LA TERRE.

SI L’APPAREIL N’EST PAS BRANCHÉ À L’AIDE D’UNE FICHE, IL FAUT
PRÉVOIR UN DISPOSITIF DE SÉPARATION OMNIPOLAIRE AVEC UNE
OUVERTURE DE 3 MM AU MOINS POUR LE CO NTACT.

LA FICHE À BRANCHER AU CORDON D’ALIMENTATION ET LA PRISE
CORRESPONDANTE DEVRONT ÊTRE DU MÊME TYPE ET CONFORMES
AUX NORMES EN VIGUEUR. VÉRIFIER QUE LES VALEURS DE TENSION ET
DE FRÉQUENCE DE RÉSEAU CORRESPONDENT À CELLES QUI SONT
INDIQUÉES SUR LA PLAQUE D’IDENTIFICATION. ÉVITER L’UTILISATION
D’ADAPTATEURS OU DE DÉRIVATEURS.

FICHE EN TIRANT SUR LE CORDON D’ALIMENTATION.

LE CONSTRUCTEUR DÉCLINE TOUTE

NE JAMAIS DÉBRANCHER LA

Avertissements

•

APRÈS L’INSTALLATION LA FICHE DOIT RESTER ACCESSIBLE.

•

SI LE CORDON D’ALIMENTATION EST ENDOMMAGÉ , IL FAUT LE FA IRE
REMPLACER PAR UN TECHNICIEN QUAL IFIÉ.

•

APRES LE REMPLACEMENT DU CORDON D’ALIMENTATION,
S’ASSURER QUE L’ETRIER D’ANCRAGE DU CABLE EST
CORRECTEMENT FIXE.

SI L’APPAREIL EST INSTALLÉ SUR DES SOLS RECOUVERTS DE
MOQUETTE, IL FAUT FAIRE ATTENTION À CE QUE LES OUVERTURES
DANS LA PARTIE INFÉRIEURE NE SOIENT PAS OBSTRUÉES.

APRÈS CHAQUE UTILISATION, ÉTEINDRE LE LAVE-VAISSELLE POUR
ÉVITER UNE DISPERSION D’ÉNERGIE ÉLECTRIQUE.

UNE FOIS MIS HORS SERVICE, L’APPAREIL DOIT ÊTRE RENDU
INUTILISABLE. COUPER LE CORDON D’ALIMENTATION APRÈS AVOIR
DÉBRANCHÉ LA FICHE DE LA PRISE DE COURANT. RENDRE
INOFFENSIVES LES PARTIES POUVANT ÊTRE DANGEREUSES POUR LES
ENFANTS (SERRURES, PORTES, ETC.). L’APPAREIL DEVRA ÊTRE ENSUITE
REMIS À UN CENTRE DE COLLECTE SÉLECTIVE DES DÉCHETS.

EN CAS D’ANOMALIE DE FONCTIONNEMENT, DÉBRANCHER LE LAVE­VAISSELLE DU RÉSEAU ÉLECTRIQUE ET FERMER LE ROBINET DE L’EAU.
CONTACTER ENSUITE UN TECHNIQUE QUALIFIÉ.

NE PAS UTILISER D’APPAREILS ENDOMMAGÉS PAR LE TRANSPORT ! EN
CAS DE DOUTE, CONSULTER VOTRE REVENDEUR. L’APPAREIL DOIT
ÊTRE INSTALLÉ ET BRANCHÉ SELON LES INSTRUCTIONS FOURNIES PAR
LE CONSTRUCTE UR OU PAR UN PERSONNEL QUAL IFIÉ.

L’APPAR EIL EST CONÇU POUR ÊTRE UTILISÉ PAR DES PERSON NES
ADULTES.

D’EN FAIRE UN OBJET DE JEU. ÉLOIGNER LES ENFANTS DES
DÉTERGENTS ET DE LA PORTE DE LAVAGE OUVERTE. LES MATÉRIAUX
COMPOSANT L’EMBALLAGE (SACHETS EN PLASTIQUE, POLYSTYRÈNE,
PROFILÉS MÉTALLIQUES, ETC.) NE DOIVENT PAS ÊTRE LAISSÉS À LA
PORTÉE DES ENFANTS. ÉLOIGNER LES ENFANTS DU LAVE-VAISSELLE
OUVERT ; IL POURRAIT Y AVOIR DANS L’APPAREIL DES RÉSIDUS DE
DÉTERGENT POUVANT CAUSER DES DÉGÂTS IRRÉPARABLES AUX YEUX,
À LA BOUCHE ET À LA GORGE, PROVOQUANT ÉGALEMENT LA MORT PAR
ÉTOUFFEMENT.

NE PAS INTRODUIRE DE SOLVANTS COMME L’ALCOOL OU LA
TÉRÉBENTHINE QUI POURRAIENT PROVOQUER L’EXPLOSION.

NE PAS INTRODUIRE DE LA VAISSELLE TACHÉE DE CENDRES, DE CIRE
OU DE VERNIS.

NE PAS PERMETTRE AUX ENFANTS DE S’Y EN APPROCHER OU

61

Avertissements

S'APPUYER OU S'ASSEOIR SUR LA PORTE OUVERTE DU LAVE­VAISSELLE PEUT EN CAUSER LE RENVERSEMENT, D'OÙ DANGER POUR
LES PERSONNES.

NE PAS BOIRE L’EAU RÉSIDUELLE ÉVENTUELLEMENT PRÉSENTE DANS
LA VAISSELLE OU DANS LE LAVE-VAISSELLE À LA FIN DU PROGRAMME
DE LAVAGE ET AVANT LE SÉCHAGE.

LES COUTEAUX ET LES AUTRES USTENSILES DE CUISINE AYANT DES
POINTES TRANCHANTES DOIVENT ETRE PLACES DANS LE PANIER AVEC
LES POINTES TOURNEES VERS LE BAS OU EN POSITION HORIZONTALE
DANS LE PANIER SUPERIEUR, EN FAISANT ATTENTION DE NE PAS SE
BLESSER ET QU’ILS NE DEPASSENT PAS DU PANIER.

MODÈLES DOTÉS D’ACQUASTOP

ACQUASTOP EST UN DISPOSITIF QUI EMPÊCHE LE DÉBORDEMENT EN
CAS DE FUITES D’EAU. APRÈS L’INTERVENTION D'ACQUASTOP, IL FAUT
CONTACTER UN TECHNICIEN QUALIFIÉ AFIN DE TROUVER ET DE
RÉPARER LA PANNE. DANS LES MODÈLES DOTÉS D’ACQUASTOP LE

TUYAU D’ALIMENTATION EN EAU CONTIENT UNE ÉLECTROVALVE.

COUPER LE TUYAU ET NE PAS LAISSER TOMBER L’ÉLECTROVALVE
DANS L’EAU.

DÉBRANCHER L’APPAREIL DU RÉSEAU HYDRIQUE ET ÉLECTRIQUE.

SI LE TUYAU D’ALIMENTATION EN EAU EST ENDOMMAGÉ,

NE PAS

DE SUITE APRÈS L’INSTALLATION, EFFECTUER UN BREF ESSAI DE
L’APPAREIL EN SUIVANT LES INSTRUCTIONS INDIQUÉES AUX PAGES
SUIVANTES. EN CAS DE DÉFAUT DE FONCTIONNEMENT, DÉBRANCHER
L’APPAREIL DU RÉSEAU ÉLECTRIQUE ET CONTACTER LE CENTRE
D’ASSISTANCE TECHNIQUE LE PLUS PROCHE.

RÉPARER L’APPAREIL.

LE LAVE-VAISSELLE RÉPOND À TOUTES LES CONDITIONS IMPOSÉES PAR
LES NORMES DE SÉCURITÉ EN VIGUEUR ET RELATIVES AUX
APPAREILLAGES ÉLECTRIQUES. D’ÉVENTUELS CONTRÔLES TECHNIQUE
NE DEVRONT ÊTRE EFFECTUÉS QUE PAR UN PERSONNEL SPÉCIALISÉ
ET AUTORISÉ:

NON AUTORISÉ COMPORTENT NON SEULEMENT LA C ADUCITÉ DE LA
GARANTIE, MAIS PEUVENT ÊTRE ÉGALEMENT UNE SOURCE DE DANGER
POUR L’UTILISATEUR.

LES RÉPARATIONS EFFECTUÉES PAR UN PERSONNEL

Le constructeur décline toute responsabilité

pour des dommages subis par des

NE PAS ESSAYER DE

personnes et des choses causés par l’inobservation des prescriptions
susmentionnées ou dérivant de la modification abusive, ne serait-ce que d’une
seule partie de l’appareil, et de l’utilisation de pièces de rechange non originales.

62

Instructions pour l'installateur

2. Installation et pose

Retirer les éléments bloque-paniers en polystyrène.
Positionner l’appareil à l’endroit choisi. On peut faire adhérer les côtés
ou le panneau de fond du lave-vaisselle aux meubles ou aux murs.
Si le lave-vaisselle est installé à proximité d’une source de chaleur, il
faudra interposer un panneau à isolation thermique afin de prévenir les
surchauffements et les pannes. Pour assurer la stabilité, installer les
appareils à encastrement inférieur ou intégrables uniquement sous des
plans de travail continus en les vissant aux meubles adjacents. Pour
faciliter les opérations d’installation, les tuyaux d’alimentation et
d’évacuation sont orientables dans toutes les directions; contrôler que
ces derniers ne soient pas pliés ou étranglés et qu’ils ne soient pas trop
tendus. Pour le passage des tuyaux et du câble d’alimentation, le trou
doit avoir un diamètre minimum de 8 cm.

Niveler l’appareil au sol à l’aide des pieds réglables spéciaux. Cette
opération est indispensable pour assurer le fonctionnement correct du
lave-vaisselle.

Seulement pour les modèles à pose libre: si l'appareil ne se trouve
pas dans une niche et est donc accessible sur un côté, revêtir la partie
de la charnière de la porte pour des raisons de sécurité (risque de
blessures).
Les protections sont disponibles comme accessoire auprès des
revendeurs spécialisés ou le SAV.

Certains modèles sont dotés d’un seul pied postérieur réglable à l’aide
d’une vis placée en bas sur la partie antérieure de l’appareil.

2.1 Raccordement au réseau de distribution d'eau

Prévenir les risques d’engorgement ou de dommage : si la tuyauterie

de l’eau est neuve ou si elle est restée inactive pendant longtemps,
avant de procéder au raccordement au réseau de distribution d'eau,
s’assurer que l’eau soit limpide et sans impuretés afin d’éviter
d’endommager l’appareil. Pour le raccordement du lave-vaisselle au

réseau hydrique, utiliser exclusivement des tuyaux neufs; de vieux
tuyaux ou des tuyaux usés ne doivent pas être réutilisés.

63

Instructions pour l'installateur

RACCORDEMENT À LA PRISE D’EAU

Raccorder le tuyau d’alimentation à une prise d’eau froide
avec raccord fileté ¾’’ gaz en interposant le filtre A en
dotation.

compléter l'opération en serrant d'environ ¼ de tour
avec une pince.

Dans les modèles dotés d'ACQUASTOP le filtre est
déjà présent dans la bague filetée.

Bien visser le tuyau avec les mains puis

Il est possible d’alimenter le lave-vaisselle avec de l’eau

pas 60°C.

lavage sera abrégé de 20 minutes environ, mais son efficacité sera
toutefois légèrement réduite. Le raccordement devra être effectué à la
prise domestique d’eau chaude et selon les mêmes modalités décrites
pour le raccordement à la prise d’eau froide.

RACCORDEMENT AU TUYAU D’ÉVACUATION

Introduire le tuyau spécial dans une
conduite d’évacuation au diamètre
minimum de
mettre sur le lavabo en utilisant le
support du tuyau fourni avec
l’appareil, mais en prenant soin
d’éviter les étranglements ou les
courbures excessives. Il est
important d’éviter que le tuyau
puisse se décrocher et tomber. Pour
ce faire, le support du tuyau est doté
d’un orifice grâce auquel il est
possible de le fixer à l’aide d’un
lacet au mur ou au robinet.
L’extrémité libre sera placée à une hauteur comprise entre
et ne devra jamais être recouverte par l’eau. En présence de tuyaux de
rallonge disposés horizontalement, pour un maximum de 3 m, positionner
le tuyau d’évacuation à une hauteur maximale de

En alimentant l’appareil avec de l’eau chaude, le temps de

4 cm

; en alternative, le

85 cm

ne dépassant

30 et 100 cm

du sol.

64

2.2 Alimentation électrique

Brancher la fiche à une prise de courant adéquate et conformément aux
instructions mentionnées au chapitre "1. Avertissements concernant la
sécurité et l’utilisation".

Instructions pour l'utilisateur

3. Description des commandes

3.1 Le bandeau de commandes frontal

Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur
le bandeau de commandes frontal.

1

TOUCHE

2

TOUCHES

3

VOY ANT

4

VOY ANTS

5

VOY ANT

6

VOY ANT

7

VOY ANTS

8

POIGNÉE ENCASTRÉE POUR OUVERTURE PORTE

ALLUMAGE

En appuyant sur la touche
que le voyant
voyants

PROGRAMMATION

Dans ce modèle de lave-vaisselle toutes les opérations de
programmation s’effectuent uniquement avec la porte fermée. Avec la
porte ouverte les voyants

PROGRAMME (7)

PHASES PROGRAMME (7)

ON/OFF

SÉLECTION PROGRAMMES (P1...P5)

ON/OFF

PROGRAMMES

MANQUE DE SEL
MANQUE DE PRODUIT DE RINÇAGE

PHASES PROGRAMME

ON/OFF (1)

(3). Deux secondes

PROGRAMMES (4)

restent éteints.

le lave-vaisselle s’allume ainsi

environ après cette opértion, les

s’allument.

et les voyants

PHASES

65

TABLEAU DES PROGRAMMES

PROGRAMME SÉLECTION TYPE ET DEGRÉ DE SALISSURE

TREMPAGE

DELICAT

ECO

(*)

NORMAL

SUPER

Effectuer le trempage

uniquement

CASSEROLES ET VAISSELLE

EN ATTENTE DE COMPLÉTER LE CHARGEMENT

VAISSELLE PEU SALE

CASSEROLES ET VAISSELLE

PEU SALES MAIS AVEC RÉSIDUS SECS

CASSEROLES ET VAISSELLE

SALES ET AVEC RÉSIDUS SECS

CASSEROLES ET VAISSELLE

TRÈS SALES ET AVEC RÉSIDUS SECS

en demi-charge.

(*) Programme de référence selon la norme EN 50242.

(-) Non prévu.

DÉROULEMENT DU PROGRAMME

PRÉLAVAGE LAVAGE RINÇAGE

FROID

_

_

FROID

_ _ _ _

45°C 1 68°C

55°C 1 68°C

65°C 1 68°C

FROID

45°C 70°C 2 68°C

RINÇAGE

CHAUD

SÉCHAG E

OUI

OUI

OUI

OUI

TABLEAU POUR INSTITUTS DE CONTRÔLE

Norme de contrôle EN 50242

Programme comparatif ECO
Charge 9 couverts
Type de détergent B
Dosage du détergent 25 g

Réglage du produit
de rinçage

Selon les modèles

3/4 ou 4/6

CHARGES CONFORMES A LA NORME EN 50242

Si la porte du lave-vaisselle n’a pas été fermée ou n’est pas bien fermée, la machine ne se met pas en marche.

Pour toute autre information sur l’utilisation et l’entretien du lave-vaisselle, lire attentivement le manuel ci-joint.

PANIER INFÉRIEUR PANIER SU PÉRIEUR

Le panier supérieur doit être réglé sur la
position basse.

19 592 0005 01

Instructions pour l'utilisateur

Ri

SELÉCTION DU PROGRAMME

La seléction des programmes est
possible à l’aide des touches
correspondantes

En appuyant sur la touche correspondant au programme désiré (voir
tableau des programmes annexé), le voyant s'allume pour confirmer
l'opération.

(2)

.

66

MARCHE DU PROGRAMME

Pour mettre en marche la machine, appuyer sur la touche du programme
sélectionné et le tenir pressé pendant quelques secondes (les voyants

PHASES PROGRAMME (7)

s'éteignent), jusqu'à ce que le voyant de la

première phase commence à clignoter (bip de confirmation).

Les voyants des

PHASES PROGRAMME (7)

donnent l’indication de

l’état du lavage en cours:

Pré lavage

Lavage

nçage

Séchage

Le voyant de la phase en cours clignote et
reste fixe pour indiquer le chauffage.
