MANUAL DE USO
GGUUÍÍAA PPAARRAA EELL UUSSOO DDEELL LLAAVVAAVVAAJJIILLLLAASS YY LLOOSS PPRROOGGRRAAMMAASS DDEE LLAAVVAADDOO
Indice
1.
Advertencias para la seguridad y el uso de la máquina __________2
2. Instalación y puesta en obra _______________________________5
3. Descripción de los mandos ________________________________9
4. Instrucciones para el uso_________________________________15
5. Limpieza y mantenimiento________________________________27
6. Remedios para eventuales anomalías de funcionamiento _______31
Le agradecemos su confianza al elegir nuestro producto.
Le aconsejamos que lea atentamente todas las instrucciones que
figuran en este manual al objeto de conocer las condiciones más
idóneas para un uso correcto y seguro de su lavavajillas.
Los varios apartados se presentan de manera que se pueda avanzar
paso a paso en el conocimiento de todas las funciones del aparato. Los
textos son de fácil comprensión y están ilustrados con imágenes
detalladas.
El presente manual le dará consejos útiles para el uso de l os cestos, de
las toberas de rociado, de los compartimentos, filtros y programas de
lavado y para la correcta programación de los mandos.
Los consejos de limpieza suministrados permitirán mante ner inalterado
el rendimiento de su lavavajillas con el transcurso del tiempo.
Este manual, de fácil consulta, dará cumplida respuesta a todas las
cuestiones que puedan surgir con respecto al uso del lavavajillas.
INSTRUCCIONES PARA EL INSTALADOR: están destinadas al
técnico competente que deberá llevar a cabo la inst alación, la puesta
en servicio y el control del aparato.
INSTRUCCIONES PARA EL USUARIO: contienen los consejos para el
uso, la descripción de los mandos y las correctas operaciones de
limpieza y mantenimiento del aparato.
1
Advertencias
1. Advertencias para la seguridad y el uso de la
máquina
EL PRESENTE MANUAL ES UNA PARTE INTEGRANTE DEL APARATO: SE
DEBERÁ CONSERVAR SIEMPRE EN BUENAS CONDICIONES DE INTEGRIDAD
JUNTO A LA MÁQUINA. ANTES DEL USO, LE ACONSEJAMOS LEA
DETENIDAMENTE TODAS LAS INDICACIONES CONTENIDAS EN EL MISM O.
LA INSTALACIÓN SE DEBERÁ ASIGNAR A PERSONAS COMPETENTES, EN EL
RESPETO DE LAS NORMAS VIGENTES. ESTE APARATO HA SIDO CREA DO
PARA EL USO DOMÉSTICO CON ARREGLO A LAS NORMAS 2006/95 CE Y
2004/108 CE, ACTUALMENTE EN VIGOR Y A LAS NORMAS DE PREVENCI ÓN
Y ELIMINACIÓN DE LAS PERTURBACIONES RADIO. ESTE APARATO NACE EL
LAVADO Y SECADO DE VAJILLAS; CUALQUIER OTRO TIPO DE USO SE
DEBE CONSIDERAR IMPROPIO. EL CONSTRUCTOR NO SE ASUME NINGUNA
RESPONSABILIDAD EN CASO DE EMPLEO DEL APARATO PARA TAREAS
QUE NO SEAN LAS INDICADAS EN LAS PRESCRIPCIONES DE USO.
LA FICHA DE IDENTIFICACIÓN, CON LAS CARACTERÍSTICAS TÉCNICAS DE
LA MÁQUINA, EL NÚMERO DE MATRÍCULA Y LA MARCA, ESTÁ SITUADA EN
UNA POSICIÓN BIEN VISIBLE EN EL BORDE INTERIOR DE LA PUERTA.
LA FICHA SITUADA EN EL BORDE INTERIOR DE LA PUERTA NO SE
DEBERÁ ELIMINAR POR NINGUNA RAZÓN.
NO ABANDONE EVENTUALES RESIDUOS DE EMBALAJE EN EL AMBIENTE
DOMÉSTICO. SEPARE LOS DISTINTOS MATERIALES DE DESPERDICIO DEL
EMBALAJE Y ENTRÉGUELOS AL CENTRO DE RECOLECCIÓN SELECTIVA
DE RESIDUOS MÁS CERCANO.
ES OBLIGATORIO EFECTUAR LA CONEXIÓN DE TIERRA CON ARREGL O A
LAS INDICACIONES SUMINISTRADAS POR LAS NORMAS DE SEGURIDAD
DE LA INSTALACIÓN ELÉCTRICA. EL CONSTRUCTOR NO SE ASUME
NINGUNA RESPONSABILIDAD EN CASO DE DAÑOS A OBJETOS O
PERSONAS PROVOCADOS POR LA FALTA DE CONEXIÓN O POR LA
CONEXIÓN DEFECTUOSA DE LA LÍNEA DE TIERRA.
EN CASO DE INSTALACIÓN DE LA MÁQUINA SOBRE PAVIMENTOS
REVESTIDOS DE MOQUETA, SE DEBERÁ PRESTAR ATENCIÓN QUE LAS
ABERTURAS EN LA PARTE INFERIOR NO QUEDEN TAPADAS.
CUANDO TERMINE DE USAR EL APARATO, APAGUE EL LAVAVAJILLAS
PARA EVITAR LA DISPERSIÓN DE ENERGÍA ELÉCTRICA.
2
Advertencias
EN CASO DE FUNCIONAMIENTO ANÓMALO, DESCONECTE EL
CUANDO DECIDA QUE YA NO VA A UTILIZAR MÁS EL APARATO, HAGA
QUE EL MISMO QUEDE INUTILIZABLE. DESCONECTE LA CLAVIJA DE LA
TOMA ELÉCTRICA Y LUEGO CORTE EL CABLE DE ALIMENTACIÓN.
ELIMINE TODAS LAS PARTES DE LA MÁQUINA QUE PODRÍAN
REPRESENTAR UNA FUENTE DE POTENCIAL PELIGRO PARA LOS NIÑOS
(CERRADURAS, PUERTAS, ETC.).
ESTE APARATO LLEVA EL MARCADO CE EN CONFORMIDAD CON LA
DIRECTIVA 2002/96/EC DEL PARLAMENTO EUROPEO Y DEL CONSEJO
SOBRE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS (RAEE).
LA CORRECTA ELIMINACIÓN DE ESTE PRODUCTO EVITA
CONSECUENCIAS NEGATIVAS PARA EL MEDIOAMBIENTE Y LA SALUD.
EL SÍMBOLO EN EL PRODUCTO O EN LOS DOCUMENTOS QUE SE
INCLUYEN CON EL PRODUCTO, INDICA QUE NO SE PUEDE TRATAR COMO
RESIDUO DOMÉSTICO. ES NECESARIO ENTREGARLO EN UN PUNTO DE
RECOGIDA PARA RECICLAR APARATOS ELÉCTRICOS Y ELECTRÓNICOS.
DESÉCHELO CON ARREGLO A LAS NORMAS MEDIOAMBIENTALES PARA
ELIMINACIÓN DE RESIDUOS. PARA OBTENER INFORMACIÓN MÁS
DETALLADA SOBRE EL TRATAMIENTO, RECUPERACIÓN Y RECICLAJE DE
ESTE PRODUCTO, PÓNGASE EN CONTACTO CON EL AYUNTAMIENTO,
CON EL SERVICIO DE ELIMINACIÓN DE RESIDUOS URBANOS O LA TIENDA
DONDE ADQUIRIÓ EL PRODUCTO.
LAVAVAJILLAS DE LA RED ELÉCTRICA Y CIERRE LA LLAVE DEL AGUA.
EN CASO DE ANOMALÍAS O DESPERFECTOS PROVOCADOS POR EL
TRANSPORTE, RECOMENDAMOS NO UTILICE EL LAVAVAJILLAS. SI
TUVIESE ALGUNA DUDA, PÓNGASE EN CONTACTO CON EL VENDEDOR.
EL APARATO SE DEBERÁ INSTALAR Y CONECTAR SEGÚN LAS
INSTRUCCIONES SUMINISTRADAS POR EL CONSTRUCTOR Y POR EL
PERSONAL COMPETENTE.
EL LAVAVAJILLAS DEBE SER UTILIZADO POR PERSONAS ADULTAS.
SU USO DE PARTE DE PERSONAS CON CAPACIDADES FÍSICAS Y/O
MENTALES REDUCIDAS ESTÁ PERMITIDO SÓLO BAJO LA SUPERVISIÓN
DE UN RESPONSABLE DE SU SEGURIDAD. NO PERMITIR EL ACCESO DE
LOS NIÑOS A LOS DETERGENTES NI A LOS MATERIALES CON QUE HA
SIDO FABRICADO EL EMBALAJE (BOLSAS DE PLÁSTICO, POLIESTIRENO,
ETC.); NO PERMITIR QUE SE APROXIMEN AL LAVAVAJILLAS NI QUE
JUEGUEN CON EL MISMO; EN EL INTERIOR DE LA MÁQUINA PODRÍAN
QUEDAR RESIDUOS DE DETERGENTE QUE PUEDEN CAUSAR DAÑOS
IRREPARABLES A LA VISTA, A LA BOCA Y A LA GARGANTA E INCLUSO
SOFOCAMIENTO.
NO INTRODUZCA SOLVENTES COMO ALCOHOL O TREMENTINA QUE
PUEDEN PROVOCAR LA EXPLOSIÓN DEL APARATO.
NO PONGA EN EL APARATO VAJILLAS QUE PRESENTEN RESIDUOS DE
CENIZA, CERA O PINTURA.
3
Advertencias
El constructor no se asume ninguna responsabilidad en caso de daños
sufridos por personas u objetos, provocados por el incumplimiento de las
prescripciones citadas o debidos a la violación de alguna pieza del aparato o al
empleo de repuestos no originales.
NO SE APOYE NI SE SIENTE SOBRE LA PUERTA ABIERTA DEL
LAVAVAJILLAS YA QUE EL APARATO SE PODRÍA VOLCAR PROVOCANDO
SITUACIONES PELIGROSAS PARA LAS PERSONAS.
NO DEJAR LA PUERTA DEL LAVAVAJILLAS ABIERTA YA QUE SE PODRÍA
TROPEZAR CON ELLA.
NO TOME EVENTUALES RESIDUOS DE AGUA PRESENTES EN LA VAJILLA
O EN EL LAVAVAJILLAS AL FINAL DEL PROGRAMA DE LAVADO Y ANTES
DEL PROGRAMA DE SECADO.
LOS CUCHILLOS Y LOS RESTANTES UTENSILIOS DE COCINA DE PUNTAS
CORTANTES DEBEN COLOCARSE EN EL CESTO CON LAS PUNTAS
DIRIGIDAS HACIA ABAJO O BIEN EN POSICIÓN HORIZONTAL EN EL CESTO
SUPERIOR, PRESTANDO ATENCIÓN A FIN DE NO SUFRIR HERIDAS Y A
QUE NO SOBRESALGAN RESPECTO DEL CESTO.
MODELOS PROVISTOS DE AG UA STOP
AGUASTOP ES UN DISPOSITIVO QUE IMPIDE EVENTUALES INUNDACIONES
EN CASO DE PÉRDIDAS DE AGUA. CUANDO SE VERIFIQUE EL
FUNCIONAMIENTO DEL DISPOSITIVO AGUASTOP, RECURRA A UN TÉCNICO
COMPETENTE PARA QUE DETECTE Y RESUELVA LA AVERÍA.
EN LOS MODELOS PROVISTOS DE AGUASTOP, EL TUBO DE ALIME NTACIÓN
DEL AGUA CUENTA CON UNA ELECTROVÁLVULA. NO CORTE EL TUBO Y NO
DEJE CAER LA ELECTROVÁLVULA EN EL AGUA. EN CASO DE QUE SE
PERJUDIQUE EL TUBO DE ALIMENTACIÓN DEL AGUA, DESCONECTE EL
APARATO DE LA RED HÍDRICA Y ELÉCTRICA.
TERMINADA LA INSTALACIÓN, LLEVE A CABO ALGUNAS PRUEBAS DEL
APARATO SIGUIENDO LAS INSTRUCCIONES DETALLADAS A
CONTINUACIÓN. EN CASO DE QUE EL APARATO NO FUNCIONE, RECURRA
AL CENTRO DE ASISTENCIA TÉCNICA MÁS CERCANO. NO TRATE DE
REPARAR EL APARATO POR SU CUENTA.
EL LAVAVAJILLAS HA SIDO FABRICADO CON ARREGLO A LOS
REQUISITOS PREVISTOS POR LAS NORMAS DE SEGURIDAD VIGENTES
EN MATERIA DE EQUIPOS ELÉCTRICOS. EVENTUALES CONTROLES
TÉCNICOS SE DEBERÁN ASIGNAR AL PERSONAL EXPERTO Y
AUTORIZADO: LAS REPARACIONES REALIZADAS POR PERSONAS NO
COMPETENTES HARÁN DECAER LAS CONDICIONES DE GARANTÍA Y SE
CONVERTIRÁN EN UNA FUENTE DE POTENCIAL PELIGRO PARA EL
USUARIO.
4
Instrucciones para el instalador
2. Instalación y puesta en obra
Elimine los elementos de protección de los cestos en poliestireno. Coloque
el aparato en el lugar deseado. El lavavajillas se puede instalar apoyando las
paredes laterales o el respaldo a los muebles o a las paredes de la cocina.
En caso de que decida instalar el aparato cerca de una fuente de calor,
coloque entremedio de ambos electrodomésticos un panel termoaislante
para prevenir eventuales recalentamientos y funcionamientos anómalos.
Para asegurar la estabilidad, recuerde que eventuales aparatos panelables o
integrables se deberán instalar únicamente bajo encimeras continuas,
atornillándolos a los muebles contiguos. Para facilitar las operaciones de
instalación, las tuberías de alimentación y evacuación de aguas se pueden
orientar en cualquier dirección, prestando atención en que no queden
dobladas o estranguladas y que no estén demasiado tirantes. Una vez
orientados los tubos en la dirección requerida se deberá controlar que la
virola de fijación quede correctamente apretada. Para el paso de los tubos y
del cable de alimentación se requiere un agujero de diámetro mínimo 8 cm.
Nivele el aparato al suelo sirviéndose de los pies ajustables
correspondientes. Esta operación es indispensable para asegurar el correcto
funcionamiento del lavavajillas.
Está absolutamente prohibido empotrar el lavavajillas bajo una encimera
de vitrocerámica.
Es posible empotrar el lavavajillas bajo una encimera tradicional, siempre
que la bancada de la cocina sea continua y que el lavavajillas mismo y la
encimera sean correctamente montados y fijados, a fin de imposibilitar
toda situación de peligro.
En caso de instalación del lavavajillas en un lugar adyacente a otro u otros
electrodomésticos, deberán respetarse rigurosamente las instrucciones que
al respecto entrega el fabricante de tal o tales electrodomésticos (distancias
mínimas, modalidades de instalación, etc.).
Algunos modelos cuentan con un solo pie posterior, que se puede regular
con un tornillo situado en la parte inferior de la zona delantera del aparato.
2.1 Conexión a la red de distribución del agua
Prevenga eventuales riesgos de obstrucción o averías: si la tubería del
agua fuese nueva o quedara inutilizada por mucho tiempo, antes de
conectar el aparato a la red de distribución del agua, controle que el agua
salga bien limpia y sin impurezas para evitar que se verifiquen desperfectos
en el aparato. Para la conexión del lavavajillas a la red de distribución
del agua sírvase exclusivamente de tubos nuevos; nunca vuelva a
utilizar tubos viejos o usados.
5
Instrucciones para el instalador
CONEXIÓN A LA TOMA DE AGUA
Conecte el tubo de alimentación a la toma de agua fría con
un casquillo roscado ¾” gas, interponiendo el filtro A
suministrado junto al aparato. Con las manos enrosque
bien a fondo el tubo y luego complete la operación
ajustando con una pinza de ¼ de vuelta.
En los modelos previstos de AGUASTOP, el filtro se
suministra empalmado de antemano en el casquillo
roscado.
El lavavajillas se puede alimentar con agua que no supere los 60°C.
Alimentando el aparato con agua caliente, el tiempo de lavado sufrirá una
reducción de unos 20 minutos, pero su eficacia de lavado se mantendrá a un
nivel levemente inferior. La conexión se deberá efectuar a la toma de agua
caliente para uso doméstico, siguiendo las mismas instrucciones señaladas
para la conexión a la toma de agua fría.
CONEXIÓN A LA TUBERÍA DE EVACUACIÓN
Introduzca el tubo correspondiente en
una tubería de evacuación que
presente un diámetro mínimo de 4 cm;
como alternativa, lo puede apoyar en el
lavadero, utilizando el soporte para el
tubo suministrado junto al aparato,
teniendo cuidado de evitar curvas
demasiado acentuadas o
estrangulamientos. Lo importante es
evitar que el tubo se desenganche y se
caiga. Es por ello que el mismo está
terminado con un orificio que se puede
asegurar con un cordón a la parede o a
la llave del agua.
El extremo que quede libre se deberá colocar a una altura incluida entre 30 y
100 cm. y nunca deberá permanecer bajo el agua. En caso de tubos
prolongadores colocados en posición horizontal, a lo largo de una longitud
máxima de 3 m., coloque la tubería de evacuación a una altura máx. de 85
cm. del suelo.
6
Instrucciones para el instalador
2.2 Conexión eléctrica y advertencias
CONTROLAR QUE LOS VALORES DE TENSIÓN Y FRECUENCIA DE RED
CORRESPONDAN A AQUÉLLOS INDICADOS EN LA PLACA DE
IDENTIFICACIÓN DEL APARATO. ESTA PLACA HA SIDO FIJADA EN EL
BORDE INTERNO DE LA PUERTA.
EL ENCHUFE A INSTALAR EN EL EXTREMO DEL CABLE DE ALIMENTACIÓN
Y LA RESPECTIVA TOMA DE CORRIENTE DEBERÁN SER DEL MISMO TIPO
Y REUNIR LOS REQUISITOS ESTABLECIDOS POR LA NORMATIVA VIGENTE
SOBRE INSTALACIONES ELÉCTRICAS.
EL ENCHUFE DEBERÁ QUEDAR EN POSICIÓN DE FÁCIL ACCESO
DESPUÉS DE LA INSTALACIÓN.
NO DESCONECTAR NUNCA EL ENCHUFE TIRANDO DEL CABLE.
EN CASO DE DAÑARSE EL CABLE DE ALIMENTACIÓN, DEBERÁ SER
SUSTITUIDO POR EL FABRICANTE O POR UN CENTRO DE ASISTENCIA
AUTORIZADO.
EVÍTESE EL USO DE ADAPTADORES O DERIVADORES YA QUE PUEDEN
PROVOCAR RECALENTAMIENTOS O PUEDE QUEMARSE EL MATERIAL.
EN CASO DE QUE EL APARATO ESTÉ PROVISTO SÓLO DE CABLE DE
ALIMENTACIÓN (SIN ENCHUFE), SE DEBERÁ PROCEDER DE LA SIGUIENTE MA NERA:
INSTALAR EN LA LÍNEA DE ALIMENTACIÓN DEL APARATO UN
DISPOSITIVO DE INTERRUPCIÓN OMNIPOLAR CON DISTANCIA DE
APERTURA ENTRE LOS CONTACTOS IGUAL O SUPERIOR A 3,5MM,
SITUÁNDOLO EN POSICIÓN DE FÁCIL ACCESO.
LA CONEXIÓN A LA RED ELÉCTRICA DEBE SER EFECTUADA
EXCLUSIVAMENTE POR UN TÉCNICO ESPECIALIZADO, RESPETANDO LA
NORMATIVA VIGENTE ADEMÁS DEL SIGUIENTE ESQUEMA.
L = marrón
N = azul
= amarillo/verde
La sustitución del cable de alimentación debe ser efectuada por el
fabricante o por un Centro de Asistencia Autorizado a fin de
prevenir todo posible riesgo.
7
Instrucciones para el instalador
SÓLO PARA GRAN BRETAÑA:
ESTE APARATO DEBE ESTAR PROVISTO DE CONTACTO DE TIERRA.
Sustitución del fusible
En caso de que el aparato esté provisto de
un fusible BS 1363A 13A en el enchufe de
conexión a la red de alimentación, la
eventual sustitución de este dispositivo de
protección debe efectuarse instalando un
fusible aprobado A.S.T.A. de tipo BS 1362,
procediendo de la siguiente forma:
1. Retirar la tapa A y el fusible B.
2. Introducir el nuevo fusible dentro de la
tapa.
3. Reinstalar ambos componentes en el
enchufe.
La tapa del fusible debe ser reinstalada al sustituir el fusible y en
caso de extravío de la misma, el enc hufe no puede ser reutilizado sin
instalar una pieza de recambio idónea.
Los recambios idóneos se identifican mediante el color del
alojamiento de la tapa o mediante el mensaje estampado en la base
del enchufe, que indica el color.
Las tapas de recambio se encuentran disponibl es en las tiendas locales
de revendedores de material eléctrico.
8
Instrucciones para el usuario
3. Descripción de los mandos
3.1 EI panel superior
Todos los mandos y los dispositivos de control del lavavajillas están
situados en el panel superior. Las operaciones de encendido,
programación, apagado, etc. pue den efectuarse sólo con la puerta abierta.
TECLA DE ENCENDIDO/APAGADO
1
Presionando esta tecla se pone la máquina bajo tensión.
PILOTOS PROGRAMA SELECCIONADO
El piloto encendido indica el programa seleccionado y la presencia de
2
posibles averías (Remedios a las anomalías de funcionamiento).
BOTÓN SELECCIÓN PROGRAMAS
Pulsando este botón en secuencia es posible seleccionar el programa
3
preferido.
INDICADOR DE REGULACIÓN DUREZA AGUA ACTIVADA
El testigo encendido de modo intermitente indica que la máquina
se encuentra en modalidad “Regulación dureza agua”.
4
PILOTO DE FALTA DE SAL (según el modelo)
De estar presente el símbolo , el testigo encendido indica la falta
de sal regeneradora.
PILOTO DE FALTA DE ABRILLANTADOR (según el modelo)
El testigo encendido indica la falta de abrillantador en el respectivo
5
depósito.
9
Instrucciones para el usuario
PULSADOR ACCIONAMIENTO RETARDADO (según el modelo)
Pulsando este botón en secuencia se retrasará el comienzo del
6
programa para que empiece después de 3, 6 o 9 horas.
PILOTOS ACCIONAMIENTO RETARDADO (según el modelo)
El piloto encendido indica que se ha progr amado el accionamiento
7
retardado de 3, 6, 9 horas.
BOTÓN OPCIÓN “3/1” (según el modelo)
Presionando este botón se activa la opción de uso de los
8
productos 3/1.
PILOTO OPCIÓN “3/1” (según el modelo)
9
El piloto encendido indica que la función está activada.
10
SELECCIÓN DEL PROGRAMA DE LAVADO Y ENCENDIDO
Para seleccionar el programa de lavado más adecuado a la vajilla a
lavar, tome como referencia el cuadro que se detalla a continuación,
tratando de identificar el tipo de lavado más adecua do a la vajilla y al
grado de suciedad de la misma.
Una vez identificado, mediante el cuadro correspondiente, el programa de
lavado adecuado:
• pulsar la tecla de ENCENDIDO/APAGADO (1) y esperar el encendido
del PILOTO PROGRAMAS (2);
• pulsar el botón de SELECCIÓN PROGRAMAS (3) varias veces hasta
obtener el encendido del piloto correspondiente al programa preferido;
• cerrar la puerta; después de unos 2" se activará el programa, durante
cuya ejecución centelleará el respectivo TESTIGO (señal programa en
curso de ejecución).
Instrucciones para el usuario
PROGRAMA
NÚMERO Y SÍMBOLO
CARGA VAJILLA
Y CUBIERTOS
SECUENCIA
PROGRAMA
Ollas y vajilla a la
REMOJO
LIGERO
1
2
3
BIO (*)
EN 50242
espera de
un nuevo lavado
Lavado imediato
después del uso
para vajilla
poco sucia
Lavado imediato
después del uso
para vajilla con
suciedad normal
Prelavado en frío
Lavado a 45°C
Aclarado en frío
Aclarado a 70°C
Secado
Prelavado en frío
Lavado a 50°C
Aclarado a 66°C
Secado
Prelavado en frío
4
NORMAL
Vajilla con
suciedad normal
Lavado a 65°C
Aclarado en frío
Aclarado a 70°C
Secado
Prelavado a 40°C
5
SUPER
Lleve a cabo el ciclo de remojo únicamente cuando la carga sea parcial.
sucias (excepto
piezas delicadas)
Ollas y vajilla muy
Lavado a 70°C
2 aclarados en frío
Aclarado a 70°C
Secado
DURACIÓN
MINUTOS
(2)
CONSUMO
AGUA
LITROS (1)
15' 6 0,03
80' 12 1,00
180' ** **
120' 17 1,30
140' 20 1,72
ENERGÍA
KWh (2)
Las opciones PARTIDA RETARDADA (6) y 3/1 (8) no pueden utilizarse con el
programa remojo.
(*) Programa de referencia con arreglo a la norma EN 50242.
(**) Véase etiqueta energía.
(1) Consumo medio considerando la regulación del descalci ficador so bre el nivel 2.
(2) La duración del ciclo y el consumo de energía pueden cambiar en función de la
temperatura del agua y ambiente, del tipo y cantidad de vajilla.
Si la puerta del lavavajillas está abierta o mal cerrada no podrá
comenzar el ciclo de lavado.
11
Instrucciones para el usuario
3.2 Programas de lavado
Antes de activar el programa de lavado, controle que:
• la llave del agua esté abierta.
• En el depósito del descalcificador haya sal regeneradora.
• El dispensador cuente con la cantidad adecuada de
detergente.
• Los cestos estén colocados correctamente.
• Las toberas de rociado giren libremente sin ningún atasco.
• La puerta del lavavajillas esté bien cerrada.
ACCIONAMIENTO RETARDADO (presente sólo en algunos modelos)
(disponible en todos los programas, excluido el remojo)
Es posible retrasar el comienzo del programa de 3, 6 o 9 horas.
De esta manera el lavavajillas funcionará a la hora que a Ud. más le agrade.
Una vez planteado el programa deseado, pulse el botón de
ACCIONAMIENTO RETARDADO (6) para seleccionar el tiempo de atraso
oportuno. El piloto de ACCIONAMIENTO R ETA RDA DO (7) se iluminará .
En caso de que prefiera no programar la función de accionamiento
retardado, pulse el botón en secuencia hasta que se apaguen, uno tras otro,
los tres pilotos.
Al final del ciclo el sistema excluirá esta función de forma automática: en
caso de que desee activarla nuevamente para el programa sucesivo, tendrá
que volverla a programar.
12
BOTÓN OPCIÓN “3/1” (presente sólo en algunos modelos)
(disponible en todos los programas, excluido el remojo)
Presionando el botón (8) se activa la opción "3/1", confirmada medi ante
el encendido del respectivo testigo. Esta opción es estudiada para el
uso de detergentes (en polvo o pastillas) con adición de su stancias que
operan como sal regeneradora y abrill antador, conocidos en el merc ado
con la denominación "3 en 1" o "triple efecto"; en este caso el
lavavajillas utilizará el producto de modo optimizado, evitando el
consumo de sal y abrillantador eventualmente ya presentes en el
mismo.
Nota. En caso de selección del botón "3/1" es n ormal que los testigos
sal/abrillantador permanezcan encendidos si los respectivos
compartimientos están vacíos.
Instrucciones para el usuario
ANULACIÓN DEL PROGRAMA EN EJECUCIÓN
• Para anular el programa en ejecución, después de haber abierto la
puerta, presionar y mantener presionado durante algunos segundos
el botón de SELECCIÓN PROGRAMAS (3) hasta obtener el
encendido simultáneo de los pilotos de los programas nº 4 y 5
(aparecen indicados con "end").
• Cerrar la puerta.
• Después de aproximadamente un minuto la máquina se dispone en
fin de ciclo.
MODIFICACIÓN DEL PROGRAMA
Para cambiar un programa en curso de ejecució n basta abrir la puerta y
seleccionar el nuevo programa. Cerrando nuevamente la puerta el
lavavajillas ejecutará automáticamente el nuevo programa.
13
Instrucciones para el usuario
CÓMO AHORRAR ENERGÍA! … Y RESPETAR EL AMBIENTE
• Trate de utilizar siempre el lavavajillas a plena carga.
• No lave la vajilla bajo el agua corrien te .
• Utilice el programa de lavado más adecuado para el tipo de carga.
• No enjuague previamente la vajilla.
• Si fuese posi ble, empalme el lavavajillas a una instalación de agua
caliente hasta 60°C.
CÓMO REDUCIR EL CONSUMO DE DETERGENTE! … Y RESPETAR
EL AMBIENTE
Eventuales fosfatos presentes en los detergentes para lavavajillas
representan un problema grave para la ecología. A fin de evitar consumos
excesivos de detergentes, e incluso de energía eléctrica, aconsejamos:
• diferenciar la vajilla, separando la más delicada de la más resistente
a los detergentes agresivos y a las altas temperaturas;
• no volcar el detergente directamente sobre la vajilla.
En caso de tener que abrir la puerta durante la ejecución del lavado, el
programa será interrumpido, el respectivo testigo continuará
centelleando y una señal acústica avisará que el ciclo aún no ha
concluido. Después del cier re de la puerta, especialmen te si el agua
está caliente, el lavavajillas esperará hasta un máximo de 90
segundos antes de reactivar el programa. Es conveniente ejecutar
esta operación sólo de ser efectivamente necesaria, ya que podría
causar irregularidades en la ejecución del pr ograma y pérdidas de agua
a través del borde delantero.
FINAL DE PROGRAMA
Una vez concluido el programa el
lavavajillas emite una breve señal acústica y
los testigos de los programas n° 4 y 5
(aparecen indicados con "end") se
encienden de modo intermitente.
El apagado de la máquina se obtiene abriendo la puerta y pulsa ndo el
botón de ENCENDIDO/APAGADO (1).
EXTRACCIÓN DE LA VAJILLA
Al final del programa de lavado, espere por lo menos 20 minutos antes
de sacar la vajilla lavada, para dejar que se enfríe un poco. A fin de
evitar que eventuales gotas de agua del cesto superior ca igan arriba de
la vajilla del cesto inferior, le aconsejamos vacíe primero el cesto
inferior y luego el superior.
14
Instrucciones para el usuario
4. Instrucciones para el uso
Una vez instalado correctamente el lavavajillas, lleve a cabo las
siguientes operaciones para que pueda funcionar correctamente:
• Regule el descalcificador de agua;
• Coloque la sal regeneradora;
• Introduzca el abrillantador y el detergente.
4.1 Uso del descalcificador de agua
La cantidad de depósitos de cal en el agua
(índice de dureza del agua) es responsable
de las manchas blancas en la vajilla seca
que, con el tiempo, tiende a ponerse
opaca. El lavavajillas se suministra con un
descalcificador automático que, utilizando
sal regeneradora específica, elimina
SAL
eventuales sustancias endurecedoras
presentes en el agua. El lavavajillas se
suministra con una regulación de fábrica
equivalente al nivel 3 del índice de dureza
(dureza media 41-60°dF – 24-31°dH).
Utilizando agua de dureza media, deberá volver a colocar la sal
regeneradora cada 20 lavados aproximadamente. El depósito del
descalcificador tiene una capacidad de aprox. 1,7 Kg de sal gruesa.
Algunos modelos están equipados con un indicador óptico de falta de sal.
En estos modelos, el tapón del compartimiento sal contiene un flotador de
color verde que baja al reducirse la concentración de sal en el agua.
Cuando el flotador verde deja de estar visible en el tapón transparente
significa que se debe efectuar reaprovisionamiento de sal regenerante. El
depósito se encuentra en el fondo del lavavajillas. Extraiga el cesto
inferior, desenrosque el tapón del depósito girándolo de derecha a
izquierda y vuelque la sal utilizando el embudo correspondiente. Antes de
volver a enroscar el tapón, elimine eventuales residuos de sal que se
encuentren cerca de la abertura del depósito.
• Cuando utilice el lavavajillas por primera vez, además de la sal,
deberá colocar en el mismo depósito también un litro de agua.
• Todas las veces que rellene el depósito de sal, controle que el
tapón esté cerrado correctamente. La mezcla de agua y
detergente no debe penetrar en el depósito de sal para no
perjudicar el equipo de regeneración y el funciona miento de l mis mo.
En este caso, la garantía perderá su validez.
Utilice exclusivamente sal regeneradora para lavavajillas domésticos.
En caso de que emplee sal en pastillas, no llene completamente el
depósito correspondiente.
15
Instrucciones para el usuario
• No utilice sal para alimentos, porque contiene sustancias no
solubles que, con el tiempo, pueden llegar a perjudic ar el equi po de
descalcificación.
• Cuando sea necesar io, lleve a cabo la operación de llenado antes
de poner en marcha el programa de lavado; de esta manera, la
solución salina excedente será eliminada inmediatamente por el
agua; por lo contrario, la permanencia prolongada del agua salada
dentro de la cuba de lavado puede dar lugar a fenómenos de
corrosión.
Preste atención en no confundir los envases de la sal con los de
detergente: la introducción de detergente en el depósito de sal suele
perjudicar el descalcificador.
REGULACIÓN DEL DESCALCIFICADOR
El lavavajillas está equipado con un dispositivo que permite personalizar
la regulación del descalcificador en función de la dureza del agua de
red. La selección de la dureza se efectúa mediante el BOTÓN DE
SELECCIÓN PROGRAMAS (3).
Para obtener acceso a la regulación, mantener presionado el botón por
más 15 segundos, el INDICADOR DE REGULACIÓN DUREZA AGUA
(4) parpadea mientras los PILOTOS PROGRAMA SELECCIONADO (2)
indican la regulación efectuada. Presionando singularmente el botón se
modifica la selección según la secuencia de la siguiente tabla:
>
16
Instrucciones para el usuario
CUADRO DE DUREZA DEL AGUA
Alemanes (°dH)
DUREZA DEL AGUA
Grados
0 - 4 0 - 7
5 - 15 8 - 25
16 - 23 26 - 40
24 - 31 41 - 60
32 - 47 61 - 80
48 - 58 81 - 100
Grados
Franceses (°dF)
REGULACIÓN
Todos los testigos
apagados (no hay
Un testigo
encendido
Dos testigos
encendidos
Tres testigos
encendidos
Cuatro testigos
encendidos
Cinco testigos
encendidos
Solicite las informaciones relativas a la dureza del agua a la empr esa
hídrica de distribución.
Después de la regulación o visualización del valor programado, basta
dejar inactivo el botón durante algunos segundos, con lo cual el
lavavajillas retorna automáticamente a su situación estándar,
abandonando la modalidad de regulación.
4.2 Uso del dispensador de abrillantador y detergente
El dispensador de detergente y el
dosificador de abrillantador están
situados en la parte interna de la
puerta: a la izquierda se encuentra el
dispensador y a la derecha el
dosificador.
Excluyendo el programa de REMOJO, antes de cada lavado se deber á
colocar en el dispensador la dosis adecuada de detergente. El
abrillantador para la operación de aclarado se deberá añ a dir únic ame nte
según las exigencias de la máquina.
17
Instrucciones para el usuario
ABRILLANTADOR PARA LA OPERACIÓN DE ACLARADO
El abrillantador acelera el secado de la vajilla y
previene la formación de manchas y depósitos
calcáreos; la máquina añade el producto de
forma automática durante el último ciclo de
aclarado, tomándolo desde el depósito
correspondiente, situado en la parte interna de la
puerta.
Para agregar el abrillantador:
• Abra la puerta;
• Gire el tapón del depósito efectuando ¼ de vuelta haci a la izquierd a
y retírelo de su lugar.
• Vuelque el abrillantador hasta llenar el compartimento (140 c.c.
aprox.). El indicador óptico situado al lado del tapón se debe
oscurecer completamente. Agregue nuevamente el abrillantador
cuando el indicador óptico se ponga claro o cuando s e ilumine el
piloto que señala la falta de abrillantador.
• Vuelva a colocar el tapón girándolo hacia la derecha.
• Elimine con un paño eventuales residuos de abrillantador que
podrían provocar espuma durante el funcionamiento.
REGULACIÓN DE LA DOSIFICACIÓN DEL ABRILLANTADOR
El lavavajillas se suele suministrar con una regulación media efectuada
en la planta de producción. De todas formas, Ud. estará en condicione s
de regular la dosificación girando el sel ector presente en el dosificador,
hasta alcanzar la posición necesaria; la dosis será proporcional a la
posición del selector.
• Para la regulación de la dosificación, gire el tapón del depósito
efectuando ¼ de vuelta hacia la izquierda y retírelo de su lugar.
• Gire luego con un destornillador el selector de dosificación hasta
alcanzar la posición deseada.
• Vuelva a colocar el tapón girándolo hacia la derecha.
• Aumente la cantidad de abrillantador cuand o la vajilla res u lte opac a
y presente manchas circulares.
• Reduzca la cantidad de abrillantador cuando la vajilla resulte
pegajosa o presente manchas blancas estriadas.
18
Instrucciones para el usuario
CÓMO SE COLOCA EL DETERGENTE
Para abrir la tapa del dispensador de detergente
pulse levemente el pulsador P. Coloque el
detergente y vuelva a cerrar la tapa con cuidado.
Durante la fase de lavado, la tapa se abrirá de forma
automática.
• Al seleccionar un programa con prelavado caliente (véase la tabla
de programas), se deberá introducir una cantidad adicional de
detergente en la cubeta G/H (según los modelos).
• Emplee exclusivamente detergentes específicos para lavavajillas.
El uso de detergentes de buena calidad es sumamente importante
para un excelente resultado de lavado.
• Guarde los envases de deterg ente bien c errados y en un l ugar sec o
para evitar que se formen grumos que comprometerían los
resultados de lavado. Una vez abiertos los envases, trate de no
conservarlos por mucho tiempo ya que el detergente suele perder
eficacia.
• No use detergentes para lavar platos a mano ya que producen
mucha espuma y pueden perjudicar el lavavajillas.
• Coloque la dosis correcta de detergente. Una cantidad insuficiente
elimina la suciedad de forma parcial mientras que una cantidad
excesiva no aumenta la eficacia de lavado pero representa un
desperdicio inútil de producto.
• El mercado ofrece detergentes líquidos y en polvo que se
diferencian por su composición química: algunos contienen
fosfatos, otros no pero están provistos de enzimas naturales.
- Los detergentes que contienen fosfatos, eliminan con mayor
eficacia la grasa y el almidón a más de 60°C.
- Los detergentes que contienen enzimas, ejercen su poder de
limpieza incluso a baja temperatura (entre 40 y 55°) y son
fácilmente biodegradables. Estos detergentes permiten alcan zar,
a baja temperatura, los mismos resultados de lavado que se
pueden obtener con los programas de más de 65°C.
Para el respeto al medio ambiente, aconsejamos el uso de
detergentes sin fosfatos y sin cloro.
19
Instrucciones para el usuario
• Productos "3/1"
Para utilizar detergentes con sal y abrillantador i ntegr ados, control ar
en la página “Descripción de los mandos” que el lavavajillas esté
provisto del "botón opción 3/1" y leer el apartado que explica su
uso.
Si el lavavajillas no dispone de este botón, ac onsejamos sólo e l uso
de productos tradicionales (detergente, sal y abrillantador por
separado), ya que los productos "3/1" con los ciclos de lavado
tradicionales podrían ocasionar problemas t ales como depósito de
pátina blanca, secado inadecuado y/o residuos en la vajilla.
La introducción de detergente, incluso líquido, en el depósito del
abrillantador, puede perjudicar el lavavajillas de forma irreversible.
4.3 Advertencias y consejos generales
Antes de proceder al lavado con el lavavajillas por primera vez, lea
detenidamente las siguientes sugerencias sobre el tipo de vajilla a lava r
y la forma de colocarla dentro de la máquina.
Por lo general no existen límites para el lavado de la vajilla de uso
doméstico pero en algunos casos es oportuno tener en cuenta las
características de la misma.
Antes de colocar la vajilla en los cestos:
• elimine los residuos grandes de comida como huesos, espinas,
etc. que pueden obstruir el filtro y provocar daños en l a bomba de
lavado;
• ponga en remojo cacerolas y sartenes que tengan residuos
quemados de comida en el fondo para que se despeguen sin
dificultad; luego colóquelas en el CESTO INFERIOR.
El lavado previo de la vajilla bajo el agua corriente, antes de colocarla
en los cestos, representa un desperdicio inútil de agua.
La correcta colocación de la vajilla asegurará buenos resultados
de lavado.
20
Instrucciones para el usuario
ATENCIÓN!
• Controle que la vajil la esté bien firme, que no se pueda volcar y
que deje girar libremente las toberas de rociado durante el
funcionamiento;
• No ponga objetos muy pequeños en los cestos que, al caer,
pueden bloquear las toberas de rociado o la bomba de lavado;
• Recipientes como tazas, tazones, vasos y cacerolas se deberán
colocar siempre con la abertura hacia abajo y con la cav idad en
posición oblicua, para que el agua pueda escurrir;
• No coloque la vajil la una dentro de otra o de manera que se cu bra
entre sí;
• No coloque los vasos pegados uno con otro ya que, estando en
contacto, se podrían romper o quedar manchados.
CONTROLE que su vajilla se pueda lavar en el lavavajillas.
Vajilla que no se puede lavar en el lavavajillas:
• Vajilla y cacerolas de madera: se pueden arruinar debido a la
elevada temperatura de lavado;
• Vajilla artesanal: por lo general no se pueden lavar en el
lavavajillas. La elevada temperatura del agua y el detergente las
pueden arruinar;
• Vajilla de plástico: la vajilla de plástico resistente al calor se debe
lavar en el cesto superior;
• Vajilla u objetos de cobre, estaño, cinc y latón: tiende a
mancharse;
• Vajilla de aluminio: la vajilla en aluminio anodizado puede perder
el color;
• Platería: La vajilla de plata se puede manchar;
• Vidrio y cristal: por lo general los objetos de vidrio y cristal se
pueden lavar en el lavavajillas. Sin embargo, existen algunos tipos
de vidrio y de cristal que, después de muchos lavados, se suelen
poner opacos y perder transparencia; para estos materiales,
aconsejamos siempre el programa menos agresivo entre los
presentados en el cuadro correspondiente;
• Vajilla con decoraciones: los objetos decorados que se
encuentran actualmente a la venta, suelen tener un b uen nivel de
resistencia al lavado en el lavavajillas. A pesar de ello, es posib le
que, después de lavados frecuentes, los colores pierdan vivacidad
poniéndose pálidos. Si tuviese alguna duda sobre la resistencia d e
los colores, lave pocas piezas a la vez por un mes
aproximadamente.
21
Instrucciones para el usuario
4.4 Uso de los cestos
El lavavajillas tiene una capacidad de 12 cubiertos, incluyendo los
cubiertos de servir.
CESTO INFERIOR
El cesto inferior recibe la acción de la tobera de rociado inferior a la
máxima intensidad, por tanto se deberá destinar a la v ajilla más sucia y
“difícil” de lavar.
Están permitidas todas las combinaciones y
variedades en la carga de la vajilla sucia,
teniendo siempre cuidado de colocarla, junto
a cacerolas y sartenes, de manera que todas
las superficies sucias estén expuestas a los
chorros de agua procedentes desde abajo.
Con soportes fijos
Para aprovechar al máximo el espacio dentro
del cesto, en caso de vajilla de gran tamañ o,
algunos modelos cuentan con soportes para
platos basculantes en 2 o 4 sectores.
22
Con soportes basculantes
CÓMO SE CARGA EL CESTO INFERIOR
Coloque con cuidado y en posición vertical los platos llanos, hondos, d e
postre y de servir, Las cacerolas, las ollas y sus tapas se d eben colocar
boca abajo. Coloque los platos hondos y los de postre tenie ndo cuidado
de que quede siempre espacio entre los mismos.
Ejemplos de carga:
Instrucciones para el usuario
CESTO PARA CUBIERTOS
Coloque los cubiertos dentro del cesto de manera uniforme, con los
mangos hacia abajo y teniendo cuidado de no d añarse con las hojas de
los cuchillos. Este cesto está destinado a cubiertos de todo tipo
excluyendo los que, por ser demasiado largos, lleguen a t ocar la tobera
de rociado superior. Cucharones, cucharas de madera y cuchillos de
cocina se pueden colocar en el cesto superior, teniendo cuidado que
la punta de los cuchillos no sobresalga del mismo cesto.
Para el caso de que los cubiertos a lavar sean pocos, el lavavajillas está
provisto de dos cestos para cubiertos, solución que permi te retirar uno
de ellos, dejando así espacio libre en el cesto inferior.
Los cestos están equipados con un exclusi vo sistema con abatibles
corredizos independientes uno de otro, que permiten efectuar una ser ie
de combinaciones útiles para aprovechar de la mejor for ma el espacio
disponible.
Soporte
horizontal
cerrado
Soporte
horizontal
abierto
Soportes
verticales
Movimiento para la
extracción de los soportes
23
Instrucciones para el usuario
CESTO SUPERIOR
Es oportuno cargar el cesto superior con vajillas de tamaño pequeño o
medio, por ejemplo vasos, platos pequeños, tacitas de café o tazas de té,
tazones que no sean muy hondos y objetos livianos de plástico pero que
sean resistentes al calor. En caso de que utilice el cesto superior en la
posición más baja, recuerde que lo podrá llenar incluso con platos de servir
siempre que no estén muy sucios.
CÓMO CARGAR EL CESTO SUPERIOR
Colocar los platos mirando hacia adelante; las tazas y otros recipientes
cóncavos deberán depositarse siempre con la abertura mirando hacia
abajo. El lado izquierdo del cesto se puede cargar con tazas y vasos
dispuestos en dos pisos. En el centro se pueden colocar platos y
platillos insertándolos verticalmente en los correspondientes soportes.
Ejemplos de carga:
24
Instrucciones para el usuario
Según los modelos, el cesto puede ser equipado con todos o algunos de
los siguientes accesorios:
- Soportes para tazas u objetos largos (cucharones, cucharas…),
a la izquierda; pueden ser dispuestos y dejados en posició n
vertical mientras no se los utilice.
- Soporte para copas de pie largo (glass holder), a la izquierda;
para utilizarlo basta elevarlo y bloquearlo en los respectivos
ganchos.
- Rejillas para cubiertos, a la derecha; destinadas a recibir
cuchillos y cucharillas; para posicionar estas últimas se debe
extraer el soporte corredero. Las rejillas pueden ser dispuestas
y dejadas en posición vertical mientras no se les utilice.
- Soportes centrales, fijos o móviles. Los soportes móviles
pueden ser dispuestos y bloqueados en vertical -apoyándolos
sobre el fondo del cesto mientras no se los utilice- o dispuestos
en posición intermedia, según los requerimientos.
25
Instrucciones para el usuario
REGULACIÓN DEL CESTO SUPERIOR
La altura del cesto superior puede ser regulada para permitir la
colocación en el cesto inferior de platos o vajilla de grandes
dimensiones. La regulación puede ser de tipo A o B, según el modelo
de lavavajillas adquirido.
Versión A: con extracción regulable en dos posiciones.
• Extraer ambas guías del cesto.
• Quitar los elementos de fijación desenganchándolos de la manera
ilustrada en la figura.
• Extraer el cesto.
• Inserire nella guida la coppia di ruote superiore o inferiore, secondo
la regolazione desiderata.
• Reinstalar los elementos de fijación en sus posiciones originales.
• Los lados izquierdo y derecho del cesto deben quedar
posicionados siempre a la misma altura.
26
Versión B: regulable sobre tres posiciones en ambos lados.
Los lados del cesto deben ser posicionados siempre a la misma
altura.
• Elevar el cest o tirando por el borde superior (1), hasta el primer o
segundo disparo, según la altura deseada.
• Bajar el cesto después de haberlo desbloqueado, tirando para ello
la palanca de desbloqueo (2).
La regulación también puede efectuarse con el cesto c argado; en este
caso, al bajarlo conviene retenerlo con una mano para evitar que la
vajilla sufra golpes.
Instrucciones para el usuario
5. Limpieza y mantenimiento
Antes de efectuar el mantenimiento del aparato se deberá
desconectar el enchufe o bien descon ectar la tensión mediante el
dispositivo de interrupción omnipolar.
5.1 Advertencias y consejos generales
Evite el uso de detergentes abrasivos o ácidos.
Las superficies exteriores y la puerta del lav avajillas se deberán limpiar
periódicamente con un paño suave húmedo o con un detergente común
para superficies pintadas. Las juntas de sellado de la puerta se deb erán
limpiar con una esponja húmeda. Peri ódicamente (una o dos veces por
año) limpie la cuba y las juntas eliminando eventuales residuos de
suciedad con un paño suave y un poco de agua.
LIMPIEZA DEL FILTRO DE ENTRADA DEL AGUA
El filtro de entrada del agua A situado al final de la llave s e deberá limpiar
periódicamente. Una vez cerrada la llave de suministro del agua, desenrosque
la punta de la tubería de alimentación del agua, retire el filtro A y límpielo
delicadamente bajo un chorro de agua corriente. Vuelva a introducir el filtro A
en su lugar y a colocar con cuidado el tubo de alimentación del agua.
LIMPIEZA DE LAS TOBERAS DE ROCIADO
Las toberas de rociado se pueden retirar sin ninguna dificultad para proceder
a su limpieza periódica y prevenir eventuales atascos. Lávelas bajo un chorro
de agua y vuelva a colocarlas con cuidado en su lugar, controlando que el
movimiento circular de las mismas no sufra ninguna obstrucción.
• Para retirar la tobera de rociado superior, destornille el casquillo de
retención R.
• Para retirar la tobera de rociado inferior, se deberá simplemente
levantar hacia arriba tirando desde la parte central.
• Para retirar la tobera de rociado orbital, se deberá tomar el brazo mas
largo de la misma y rirarlo hacia arriba. Lave los brazos bajo un chorro
de agua corriente y vuelva a colocarlos en su lugar. Una vez montados
los brazos, controle que las toberas de rociado giren sin dificultad.
De no ser así, compruebe que estén colocadas correctamente.
ORBITAL
27
Instrucciones para el usuario

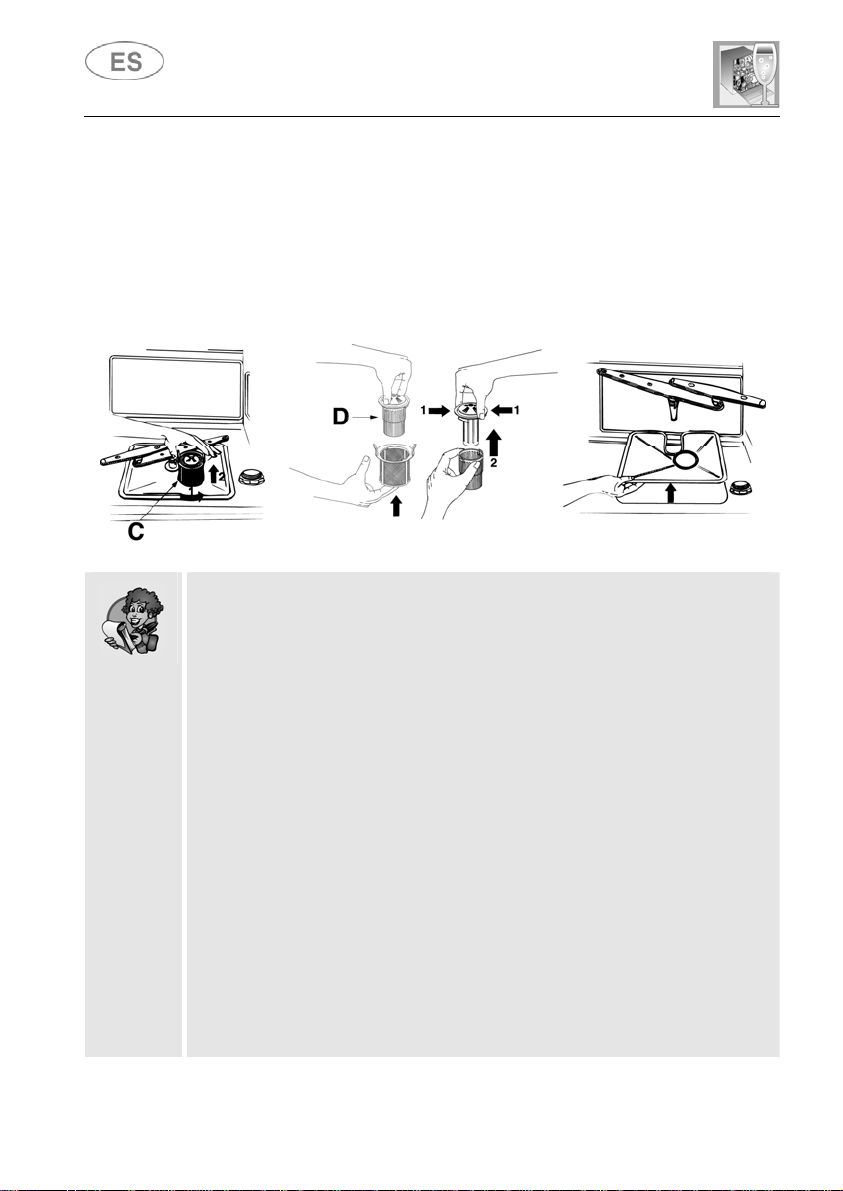

LIMPIEZA DEL GRUPO FILTRANTE
• Controle periódicamente el filtro central C y, si fuese necesario,
límpielo. Para sacarlo de su lugar, tome entre los dedos las
lengüetas, gire hacia la izquierda y levante tirando hacia arriba;
• empuje desde abajo el filtro central D para s epararlo del micro filtro;
• separe las dos partes que componen el filtro de plástico empujando
el cuerpo del filtro hacia la zona indicada por las flechas;
• retire el filtro central levantándolo.
28
ADVERTENCIAS Y CONSEJOS PARA EL CORRECTO
MANTENIMIENTO DE LOS FILTROS:
• Los filtros se deberán limpiar con un cepillo duro bajo el agua
corriente.
• Al retirar el filtro se deberá controlar que en el mismo no hayan
quedado residuos de alimentos. Posibles residuos, cayendo en el
desagüe, podrían bloquear algunos componentes hidráulicos u
obstruir los inyectores de las toberas de rociado.
• Es indispensable que la limpieza de los filtros se lleve a cabo
atentamente, según las indicaciones recién indicadas: el
lavavajillas no puede funcionar con los filtros tapados.
• Vuelva a colocar los filtros en su lugar co n mu cho cuidad o a fin
de evitar que se verifiquen daños en la bomba de lavado.
SI EL LAVAVAJILLAS TUVIESE QUE PERMANECER INUTILIZADO
POR MUCHO TIEMPO:
• Lleve a cabo el programa de remojo por dos veces, una tras otra.
• Desconecte la clavija de la toma de corriente.
• Deje la puerta levemente abierta para evitar que se for me feo olor
en la cuba de lavado.
• Llene el dosificador con el abrillantador para el aclarado.
• Cierre la llave del agua.
Instrucciones para el usuario
ANTES DE VOLVER A UTILIZAR EL LAVAVAJILLAS DESPUÉS DE
MUCHO TIEMPO DE INUTILIZACIÓN:
• Controle que en la tubería no se hayan depositado sedimentos
de lodo o herrumbre. En este caso, deje correr el agua desde la
llave de alimentación por algunos minutos.
• Vuelva a colocar la clavija en la toma de corriente.
• Empalme nuevamente el tubo flexible de alimentación del agua
y vuelva a abrir la llave.
ELIMINACIÓN DE PEQUEÑOS INCONVENIENTES
En algunos casos, Ud. podrá eliminar personalmente algunos pequeñ os
inconvenientes con la ayuda de las siguientes instrucciones:
Cuando el programa no se active, controle que:
• el lavavajillas esté conectado a la red eléctrica;
• el suministro de energía eléctrica no esté co rtado;
• la llave del agua esté abierta;
• la puerta del lavavajillas esté cerrada correctamente.
Cuando el lavavajillas esté lleno de agua estanca, controle que:
• el tubo de descarga no esté doblado;
• el sifón de descarga no esté obstruido;
• los filtros del lavavajillas no estén obstruidos.
Si la vajilla no queda limpia, controlar que:
• haya colocado el detergente y en la cantidad adecuada;
• la vajilla esté colocada correctamente;
• el programa seleccionado sea apto para el tipo y el grado de
suciedad de la vajilla;
• todos los filtros estén limpios y colocados correctamente en su
lugar;
• algún objeto no bloquee la rotación de las to beras de rociado.
29
Instrucciones para el usuario
Cuando la vajilla no se seque o quede opaca, controle que:
• haya abrillantador en el compartimento correspondiente ;
• la regulación del suministro de abrillantador sea correcta;
• el detergente utilizado sea de buena calidad y no haya perdido sus
características (debido a que el envase ha quedado abierto y no se
ha conservado correctamente).
Cuando la vajilla presente manchas estriadas o manchas en
general... controle que:
• la regulación de la dosis de abrillantador no sea excesiva.
Cuando la cuba de lavado presente manchas de herrumbre:
• recuerde que la cuba es de acero, por tanto eventuales manchas de
herrumbre se deben atribuir a elementos exteriores (pedacitos de
herrumbre de las tuberías del agua, de cacerolas, cubiertos, etc.).
Para eliminar estas manchas existen algunos productos específicos;
• controle que la cantidad de detergente sea adecuada, ya que algunas
categorías de detergentes suelen ser más corrosivos que otros;
• controle que el tapón del depósito de sal esté bien cerrado y que la
regulación del descalcificador se haya efectuado correctamente.
En caso de que, a pesar de las instrucciones antedichas, no hubiese
logrado eliminar las anomalías de funcionamiento de la máquina,
recurra al centro de asistencia técnica autorizado más cercano.
ATENCIÓN: los trabajos realizados sobre el aparato por personas
no autorizadas no están cubiertos por la garantía y es tán a cargo
del usuario.
30
E1
E2
E3
E4
E5
E6
Instrucciones para el usuario
6. Remedios para eventuales anomalías de
funcionamiento
El lavavajillas puede señalar una serie de anomalías de funcionamiento
mediante el encendido simultáneo de varios pilotos con los siguientes
significados:
ANOMALÍA DESCRIPCIÓN
Avería aguastop
Ha intervenido el sistema antidesbordamiento (sólo
para los modelos que disponen del mismo). Interviene
en caso de pérdidas de agua. Es necesario
contactarse con el Servicio técnico de asistencia
clientes.
Nivel de seguridad
Ha intervenido el sistema que limita el nivel del agua
en el lavavajillas. Interrumpir el programa en curso y
apagar el lavavajillas. Encender y programar
nuevamente el lavavajillas y activar el ciclo de lavado.
Si el problema subsiste sírvase contactar con el
Servicio técnico de asistencia clientes.
Anomalía en calentamiento agua
No se obtiene el calentamiento del agua o se efectúa
de modo anómalo. Activar nuevamente el programa
de lavado; si el problema subsiste sírvase contactar
con el Servicio técnico de asistencia clientes.
Anomalía en detección temperatura agua
Interrumpir el programa en curso y apagar el
lavavajillas. Encender y programar nuevamente el
lavavajillas y activar el ciclo de lavado. Si el problema
subsiste sírvase contactar con el Servicio técnico de
asistencia clientes.
Anomalía en carga del agua
No se obtiene la carga del agua o se verifica de modo
anómalo. Controlar que las conexiones hídricas hayan
sido efectuadas correctamente, que esté abierto el
grifo de entrada del agua y que el filtro no esté
obstruido. Si el problema subsiste sírvase contactar
con el Servicio técnico de asistencia clientes.
Anomalía en descarga del agua
No se obtiene la descarga del agua o se verifica de
modo anómalo. Controlar que el tubo de descarga no
esté doblado o aplastado y que el sifón o los filtros no
estén obstruidos. Si el problema subsiste sírvase
contactar con el Servicio técnico de asistencia clientes.
31
E7
E8
E9
Instrucciones para el usuario
ANOMALÍA DESCRIPCIÓN
Anomalía en la turbina (sólo para los modelos en
que está presente)
La cantidad de agua cargada no es medida de modo
preciso. Interrumpir el programa en curso y apagar el
lavavajillas. Encender y programar nuevamente el
lavavajillas y activar el ciclo de lavado. Si el problema
subsiste sírvase contactar con el Servicio técnico de
asistencia clientes.
Anomalía en el sistema de lavado alternado
Interrumpir el programa en curso y apagar el
lavavajillas. Encender y programar nuevamente el
lavavajillas y activar el ciclo de lavado. Si el problema
subsiste sírvase contactar con el Servicio técnico de
asistencia clientes.
Anomalía en el sistema de carga del agua
Es necesario contactarse con el Servicio técnico de
asistencia clientes.
Piloto apagado
Piloto encendido
Piloto intermitente
Ante una situación de alarma, la máquina interrumpe el programa en curso
señalando la anomalía.
• Las alarmas E1, E2, E3, E4, E8 y E9 provocan la conclusión inmediata
del programa en curso de ejecución.
• Las alarmas E5, E6 interrumpen el programa en ejecución y, una vez
resuelta la causa, reanudan la ejecución del programa.
• La alarma E7 se visualiza al final del ciclo, que de todos modos es
llevado a cabo dado que no se perjudica el funcionamiento del
lavavajillas.
Para desactivar una alarma proceda de la siguiente manera:
• abra la puerta y vuelva a cerrarla, o bien apague el lavavajillas y vuelva
a encenderlo. Luego podrá programar el lavavajillas nuevamente.
En caso de que la anomalía persista será necesario dirigirse al Centro
de Asistencia Técnica autorizado.
32
Instrucciones para el usuario
CARACTE RÍSTICAS TÉCNICAS
Ancho
Espesor medido al ras exterior
del panel de mandos
Altura (según los modelos)
Capacidad
Presión del agua de alimentación
Ancho
597 ÷ 599 mm
550 mm
de 820 mm a 870 mm
de 860 mm a 910 mm
12 Cubiertos estándar
min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bar)
Véase ficha de características
33
Allineare al bordo superiore del pannello porta.
Align with the top edge of the door panel.
598 598
Aligner au bord supérieur du panneau de la porte.
Mit der Oberkante der Dekorplatte fluchten.
Alinhar com o rebordo superior do painel da porta.
Vyrovnejte s horním okrajem dverního panelu.
Az ajtópanel felso szélével hozzuk egy vonalba.
Wyrównac do górnej krawedzi panelu drzwiowego.
ATTENZIONE: Quota : secondo i modelli 820÷870 oppure 860÷910. Depending on the model, distance may be 820÷870 or 860÷910. Cote : selon les modèles 820÷870 ou 860÷910.
ACHTUNG: "H" LET OP: "H" ATENCIÓN: "H"
ATENÇÃO: "H" BEMÆRK:UPOZORNENÍ: Rozmer „H“ podle modelu 820-870 nebo 8 0- 0.
HUOMIO OPGELET ADVARSEL:
Maß : gemäß den Modellen 820÷870 oder 860÷910. Hoogte : voor de modellen 820÷870 of 860÷910. Cota : según los modelos 820 ÷ 870 o bien 860 ÷ 910.
Cota : dependendo dos modelos 820-870 ou 860-910. 6 91 Afhængigt af modellen er målet ”H” 820÷870 eller 860÷910.
: Mitta ”H” on mallista riippuen 820-870 tai 8 0- 0. : Geef "H" aan volgens de modellen 820÷870 of 8 0÷ 0. Avhengig av modell kan avstanden "H" være 820-870 eller 8 0- 0.
UWAGA POZOR: OBSERVERA!
"H" CAUTION: "H" ATTENTION: “H”
691 6 91 691
- 6 -91 6 91 691
Kvóta “H” podla modelov 820-870 alebo 8 0- 0. Beroende på modell kan måttet ”H” vara 820-870 eller 8 0- 0.: W zaleznosci od modelu, wartosc „H” moze wynosic 820 870 lub 8 0 0.
Zet hem op één lijn met de bovenste rand van het
durpaneel.
Alinear respecto del borde superior del panel puerta.
Alinhe com a borda superior do painel da porta.
Skal flugte med overkanten af lågepanelet.
Aseta ovipaneelin yläreunan kohdalle.
Sett den øvre kanten i flukt med dørpanelet.
Placera i linje med dörrpanelens överkant
Pripojit na vrchný okraj dverového panelu
Sx
Dx
NOTA: N.B.: REMARQUE:
ANMERKUNG:
NOTA:
Solamente alcuni modelli sono dotati di uno dei dispositivi sotto illustrati. Only some models are equipped with one of the two devices illustrated below. seul quelques modèles sont munis de l’un de deux dispositifs illustrés ci-dessus.
Nur einige Modelle verfügen über eine der beiden unten dargestellten Einrichtungen.NOTA BENE: NOTA:
uitsluitend bepaalde modellen zijn uitgerust met één van de twee onderstaand afgebeelde inrichtingen Sólo algunos modelos están equipados con uno de los dos dispositivos que se ilustran a continuación.
Só alguns modelos estão equipados com ou dos dois dispositivos ilustrados abaixo
SW 32
3/4”
1/2”
3/4”
MIN
40cm
Cu ø10
Loading...
