Nous vous remercions d’avoir choisi notre produit.
Nous vous conseillons de lire attentivement toutes les instructions de ce
manuel afin de connaître les conditions les plus appropriées pour une
utilisation correcte et sûre de votre lave-vaisselle.
Les paragraphes sont proposés de façon à arriver pas à pas à la
connaissance de toutes les fonctionnalités de l’appareil, les textes sont
facilement compréhensibles et reportent à des images détaillées.
Ce manuel, d’une consultation facile, vous permettra de satisfaire toutes
les demandes qui pourront surgir sur l’utilisation du lave-vaisselle.
Pour toute autre information sur l’utilisation et l’entretien du lave­vaisselle, lire attentivement le manuel ci-joint.

INSTRUCTIONS POUR L’UTILISATEUR: des conseils utiles sont
donnés sur les programmes de lavage et toutes les fonctions du lave­vaisselle.



Instructions pour l'utilisateur

1. Description des commandes

1.1 Le bandeau de commandes supérieur

Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur
le bandeau de commandes supérieur. Les opérations d’allumage, de
programmation, d’extinction, etc., ne peuvent être exécutées qu’avec la
porte ouverte.

TOUCHE D’ALLUMAGE/EXTINCTION

1

En pressant cette touche on met la machine sous tension.

VOYANTS PROGRAMME SÉLECTIONNÉ

2

Le voyant allumé indique le programme sélectionné et la présence
d’éventuelles anomalies (consulter le guide de dépannage).

BOUTON SÉLECTION PROGRAMMES

3

En pressant ce bouton en séquence, on peut sélectionner le
programme désiré.



VOYANT MANQUE DE SEL

4

Le voyant allumé indique que la machine n’a plus de sel.

VOYANT MANQUE PRODUIT DE RINÇAGE

(présent seulement sur certains modèles)

5

Le voyant allumé indique que la machine n’a plus de produit de rinçage.

TOUCHE PROGRAMMES SUPPLÉMENTAIRES

6

En pressant cette touche, il est possible d’obtenir l’un des cinq
programmes supplémentaires (voir tableau).

VOYANT PROGRAMMES SUPPLÉMENTAIRES

7

Le voyant allumé indique l’exécution de l’un des cinq programmes
supplémentaires (voir tableau).

(présent seulement sur certains modèles)

Instructions pour l'utilisateur

TOUCHE OPTION "3/1"

8

En pressant cette touche, on active l'option d’utilisation des produits 3/1.

VOYANT OPTION "3/1"

9

Le voyant allumé indique que la fonction est active.

TOUCHE DEMI-CHARGE

10

En pressant cette touche, on sélectionne l’option lavage demi-charge.

VOYANTS DEMI-CHARGE

11

Un des voyants allumé indique que le lavage demi-charge dans le panier
supérieur ou inférieur a été sélectionné.

TOUCHE RETARD DU PROGRAMME

(présente seulement sur certains modèles)

12

En pressant cette touche, il est possible de retarder le départ du
programme jusqu’à 9 heures.

AFFICHEURS INFORMATIONS

13

(présents seulement sur certains modèles)

(présent seulement sur certains modèles)

(présent seulement sur certains modèles)

(présente seulement sur certains modèles)

(présents seulement sur certains modèles)



Instructions pour l'utilisateur

CONFIGURATION DU PROGRAMME DE LAVAGE ET ALLUMAGE

Pour sélectionner le programme le plus approprié au type de vaisselle à
laver, consulter le tableau ci-après qui mentionne le type de lavage
optimal en fonction également de la nature de la vaisselle et du degré de
saleté.

Après avoir trouvé le programme de lavage le plus approprié à l’aide du
tableau proposé:

• presser la touche
l’allumage du

VOYANT PROGRAMMES (2)

• appuyer plusieurs fois sur le bouton de

(3)

jusqu’à l’allumage du voyant correspondant au programme désiré;

• fermer la porte; après
pendant son déroulement le
(signalisation de programme en cours).

ALLUMAGE/EXTINCTION (1)

;

SÉLECTION PROGRAMMES

2 sec.

environ le programme commence,

VOYANT

correspondant clignotera

et attendre

PROGRAMME

NUMERO ET SYMBOLE

1

2

3

4



RINÇAGE

DELICAT

AUTO 60-70

BIO

(*) EN 50242

CHARGE

VAISSELLE ET

COUVERTS

Casseroles et

vaisselle à rincer

et à sécher

Vaisselle

normalement

sale

Vaisselle
normalement
sales, même

sèches

Vaisselle
normalement

sale

DÉROULEMENT

PROGRAMMES

Rinçage à froid
Rinçage à 68°C
Séchage

Prélavage à froid
Lavage à 45°C
Rinçage à froid
Rinçage à 68°C
Séchage

Prélavage à froid
Lavage à 50°C
Lavage à 65°C
Rinçage à froid
Rinçage à 70°C
Séchage

Prélavage à froid
Lavage à 50°C
Rinçage à froid
Rinçage à 62°C
Séchage

DURÉE CONSOMMATION

MINUTES

(2)

EAU

LITRES (1)

ÉNERGIE

KWh (2)

45' 9 0,9

75' 17 1,15

(***) (***) (***)

180' 15 1,08

Instructions pour l'utilisateur

PROGRAMME

NUMERO ET SYMBOLE

EXTRA

5

6

7

8

9

10

HYGIÈNE

TREMPAGE

BREF

AUTO 40-50

ECO

EXTRA

INTENSIF

Effectuer le trempage
L’option

DEMI-CHARGE (10)

(**)

(**)

uniquement

CHARGE

VAISSELLE ET

COUVERTS

Casseroles et

vaisselle très
sales, même

sèches

Casseroles et

couverts

en attente

d’un autre lavage

Vaisselle

peu sale

Lavage immédiat
après l’utilisation

pour vaisselle

peu sale

Lavage immédiat
après l’utilisation

pour vaisselle

peu sale

Casseroles et

vaisselle
normalement
sales, même

sèches

en demi-charge.

-

3/1 (8)

DÉROULEMENT

PROGRAMMES

Prélavage à 45°C
Lavage à 70°C
2 rinçages à froid
Rinçage à 70°C
Séchage

Prélavage à froid

Lavage à 38°C
Rinçage à froid
Rinçage à 58°C

Prélavage à froid
Lavage à 40°C
Lavage à 55°C
Rinçage à froid
Rinçage à 68°C
Séchage

Lavage à 55°C
Rinçage à froid
Rinçage à 68°C
Séchage

Lavage à 70°C
2 rinçages à froid
Rinçage à 70°C
Séchage

est facultative pour tous les programmes,

DURÉE CONSOMMATION

MINUTES

(2)

EAU

LITRES (1)

ÉNERGIE

KWh (2)

110’ 20 1,72

16' 6

_

45' 13 0,85

(***) (***) (***)

100' 14 1,25

95' 17 1,52

l’exclusion du trempage.

Pour l’exécution des programmes 6,7,8,9,10 presser la

supplémentaires (6)

.

touche programmes

(*) Programme de référence selon la norme EN 50242.
(**) Les programmes «

EXTRA HYGIENE

» et «

EXTRA INTENSIF

» terminent par un rinçage
antibactérien qui garantit une réduction supplémentaire des bactéries. Si, au cours de
cette phase du programme, la température n’est pas maintenue constante (par ex. en
ouvrant la porte ou à cause d’une panne de courant), les voyants des programmes

clignotent pour indiquer que l’action antibactérienne n’est pas garantie.

(2)

(***) En sélectionnant le programme «

AUTO 40-50

» ou «

AUTO 60-70

» le lave-vaisselle
reconnaît le type de salissures et adapte ainsi les paramètres de lavage en mode
automatique.

(–) Non prévu.
(1) Consommation moyenne en considérant le réglage de l’adoucisseur sur le

niveau 2

.

(2) La durée du cycle et la consommation d’énergie peuvent changer en fonction de la

température de l’eau et ambiante, du type et de la quantité de vaisselle.

à



Instructions pour l'utilisateur

Si la porte du lave-vaisselle n’a pas été fermée ou n’est pas bien fermée,
la machine ne se met pas en marche.

TABLEAU POUR INSTITUTS DE CONTRÔLE

Norme de contrôle EN 50242

Programme comparatif BIO
Charge 14 couverts
Type de détergent B
Dosage du détergent 35 g
Réglage du produit de rinçage 5/6

1.2 Programmes de lavage

Avant de faire démarrer un programme de lavage, vérifier
que:

• Le robinet de l’eau soit

• Dans le

• Dans le

• Les paniers aient été

• Les bras de lavage tournent

• La porte du lave-vaisselle

réservoir
réservoir

de l’adoucisseur
il y a

chargés correctement

.

ouvert

il y ait du sel régénérant

la dose adéquate de détergent

.

librement

soit bien fermée

et sans obstacles.

.

.

.



ANNULATION DU PROGRAMME EN COURS

• Pour annuler le programme en cours, il est nécessaire après avoir
ouvert la porte, presser et tenir pressé pendant quelques secondes
le bouton de
simultané des

• Refermer la porte.

• Après 1 minute environ, la machine finit son cycle.

SELECTION PROGRAMMES (3)
voyants

des programmes 4 et 5(marqués «end»).

jusqu’à l’allumage

Instructions pour l'utilisateur

É

MODIFICATION DU PROGRAMME

Pour modifier un programme en cours, ouvrir la porte et sélectionner le
nouveau programme. Lorsque la porte est refermée, le lave-vaisselle
exécute automatiquement le nouveau programme.

S

LECTION LAVAGE DEMI-CHARGE (présent seulement sur certains

modèles) (disponible dans tous les programmes sauf le trempage)

Cette fonction est particulièrement indiquée pour des charges réduites et
permet une économie d’eau et d’énergie électrique. Elle est activée par
la touche

1) en pressant la touche une

2) en pressant la touche une

3) en pressant la touche une

DEMI-CHARGE (10)

dans le
correspondant ;

dans le
correspondant ;

normale de
voyants étant éteints).

panier supérieur

panier inférieur

pleine charge

avec deux choix différents :

première fois

, confirmé par l’allumage du voyant

seconde fois

, confirmé par l’allumage du voyant

troisième fois,

(lavage dans les deux paniers, les deux

on sélectionne le lavage

on sélectionne le lavage

on retourne à la condition

Quand on sélectionne le lavage uniquement dans le
est possible de

seulement la moitié

PROGRAMMES SUPPLÉMENTAIRES

La touche
pouvant être sélectionnés directement par la touche sélection des
programmes. La touche doit être pressée (le voyant s’allume)
avoir sélectionné le programme « principal » (1,2,3,4,5).
La fonction
touche (le voyant s’éteint) si au cycle suivant on désire l’exécution de
l’un des 5 programmes principaux.

séparer le panier porte-couverts

.

(6)

permet d’obtenir

reste mémorisée

cinq programmes en plus

; il faudra donc presser de nouveau la

panier inférieur,

en en utilisant

de ceux

après



il

Instructions pour l'utilisateur

TOUCHE OPTION "3/1" (présent seulement sur certains modèles)
(disponible dans tous les programmes sauf le trempage)

En pressant la touche
du voyant correspondant. Cette option est étudiée pour l’utilisation de
détergents (en poudre ou en pastilles) avec des substances intégrées qui
remplacent le sel et le produit de rinçage, connus sur le marché sous le
nom de « 3 en 1 » ou « triple effet » ; dans ce cas, le lave-vaisselle
utilisera le produit de façon optimale en évitant la consommation de sel et
de produit de rinçage, éventuellement déjà présents dans le lave-vaisselle.

Remarque :

voyants sel/produit de rinçage restent allumés, si les bacs correspondants
sont vides.

RETARD DU PROGRAMME (présent seulement sur certains modèles)
(disponible dans tous les programmes sauf le trempage)

Par la touche
sélectionner un départ différé du programme de lavage jusqu’à

9 heures

désiré. En pressant en succession la touche, sur l’afficheur sera indiqué
avec combien de retard on veut faire mettre en marche la machine, à
partir de

POUR ÉCONOMISER DE L’ÉNERGIE ! … ET RESPECTER
L’ENVIRONNEMENT

• Essayer de toujours utiliser le lave-vaisselle

• Ne pas rincer au préalable la vaisselle à l’eau courante.

• Utiliser le programme de lavage le

• Ne pas effectuer de rinçages préliminaires.

• Raccorder le lave-vaisselle à une installation d’eau chaude jusqu’à

si l’on sélectionne la touche "

. Cela permet de faire fonctionner le lave-vaisselle à l’horaire

9 heures

charge.

60°C (si disponible).

(8)

on active l’option "

RETARD DU PROGRAMME (12)

.

3/1

", confirmée par l’allumage

3/1

", il est normal que les

, il est possible de

en pleine charge.

plus approprié

à chaque type de



POUR RÉDUIRE LES CONSOMMATIONS DE DÉTERGENT ! … ET
RESPECTER L’ENVIRONNEMENT

Les phosphates présents dans le détergent pour lave-vaisselle constituent
un problème du point de vue écologique. Pour éviter une consommation
excessive de détergent, mais aussi d’énergie électrique, il est conseillé:

•

de séparer la vaisselle

aux détergents agressifs et aux températures élevées;

•

de ne pas verser

plus délicate de la vaisselle plus résistante

le détergent directement sur la vaisselle.

Instructions pour l'utilisateur

RÉGLAGE DE L’ADOUCISSEUR

REMARQUE:

pour effectuer le réglage suivant, sélectionner un

programme de lavage différent du trempage.
Presser et tenir pressé le bouton

RETARD DU PROGRAMME (12)

jusqu’à ce que la valeur préprogrammée apparaisse, suivie du point
(normalement 3.). Lâcher le bouton puis le presser de nouveau plusieurs
fois pour afficher la valeur désirée, selon le tableau.

Les6 niveaux de réglage possibles apparaîtront comme suit :

3.,4.,5.,0.,1.,2.

.

Lorsque la valeur désirée apparaît sur l’afficheur, lâcher le bouton ; au
bout de

5 secondes

on retourne automatiquement à l’introduction du

retard différé et le réglage sera fait sur la valeur choisie.

REMARQUE :

l’afficheur indique le réglage de la dureté de l’eau et le
retard du programme. Le point (.) après le numéro indique que le
réglage de la dureté de l’eau est en train de s’afficher. Si le point (.)
n’apparaît pas, cela signifie que le retard du programme est en train de
s’afficher.

TABLEAU DE LA DURETÉ DE L’EAU

DURETÉ DE L’EAU

Duretés Allemandes (°dH) Duretés Françaises (°dF)

0 - 5 0 - 9 0.

6 - 11 10 - 19 1.
12 - 21 20 - 36 2.
22 - 33 37 - 59 3.
34 - 45 60 - 79 4.
46 - 53 80 - 107 5.

RÉGLAGE

Demander les informations relatives au degré de dureté de l’eau à
l’entreprise hydrique de distribution.



Instructions pour l'utilisateur

Si l’on doit ouvrir la porte pendant le lavage, le programme sera interrompu,
le voyant correspondant continuera à clignoter et un signal sonore avisera
que le cycle n’est pas terminé. Il faudra attendre environ
fermer la porte pour faire repartir le programme. À la fermeture de la porte
le programme reprendra du point où il a été interrompu. Il est opportun
d’effectuer cette opération
pourrait provoquer des irrégularités dans le déroulement du programme.

ARRET

À la fin du programme, le lave-vaisselle émet un bref signal sonore et les

voyants

des programmes 4 et5 (marqués «end») clignotent.

uniquement si elle est nécessaire

1 minute

avant de

, car elle



On obtient l’extinction de la machine en ouvrant la porte et en appuyant
sur le bouton d’

EXTRACTION DE LA VAISSELLE

À la fin du programme de lavage, attendre au moins
d’extraire la vaisselle, de sorte à ce qu’elle refroidisse. Pour éviter que
d’éventuelles gouttes d’eau restées dans le panier supérieur puissent
tomber sur la vaisselle qui se trouve encore dans le panier inférieur, il

conseillé

est
supérieur.

ALLUMAGE/EXTINCTION (1)

de vider tout d’abord le panier inférieur et ensuite le panier

.

20 minutes

avant

E1

E2

E3

E4

E5

E6

Instructions pour l'utilisateur

2. Guide de dépannage

Le lave-vaisselle est en mesure de signaler une série de mauvais
fonctionnements par l’allumage simultané de plusieurs voyants dont le sens
est le suivant:

ANOMALIE DESCRIPTION

Problème acquastop

Intervention du système anti-débordement
(seulement pour les modèles qui en sont équipés).
Interviention en cas de fuites d’eau. S’adresser au
service après-vente.

Niveau de sécurité

Intervention du système qui limite le niveau d’eau
dans le lave-vaisselle. Interrompre le programme en
cours, éteindre le lave-vaisselle. Allumer,
programmer de nouveau le lave-vaisselle et faire
partir le cycle de lavage. Si le problème persiste,
s’adresser au service après-vente.

Anomalie chauffage de l’eau

Le chauffage de l’eau n’est pas effectué ou est
effectué d’une façon anomale. Effectuer de nouveau
le programme de lavage ; si le problème persiste,
s’adresser au service après-vente.

Anomalie relevé de la température de l’eau.

Interrompre le programme en cours, éteindre le lave­vaisselle. Allumer, programmer de nouveau le lave­vaisselle et faire partir le cycle de lavage. Si le
problème persiste, s’adresser au service après­vente.

Anomalie arrivée de l’eau

L’arrivée de l’eau dans le lave-vaisselle ne se fait pas
ou se fait d’une façon anomale. Vérifier si les
raccordements hydrauliques sont corrects, si le
robinet d’entrée de l’eau est ouvert et si le filtre n’est
pas obstrué. Si le problème persiste, s’adresser au
service après-vente.

Anomalie évacuation de l’eau

L’évacuation de l’eau ne se fait pas ou se fait d’une
façon anomale. Vérifier que le tuyau d’évacuation ne
soit pas plié ou écrasé et que le siphon ou les filtres
ne soient pas obstrués. Si le problème persiste,
s’adresser au service après-vente.



E7

E8

E9

Instructions pour l'utilisateur

ANOMALIE DESCRIPTION

Anomalie petite turbine

modèles qui en sont équipés)
La quantité d’eau chargée n’est pas mesurée de
façon précise. Interrompre le programme en cours,
éteindre le lave-vaisselle. Allumer, programmer de
nouveau le lave-vaisselle et faire partir le cycle de
lavage. Si le problème persiste, s’adresser au service
après-vente.

Anomalie système de lavage alterné.

Interrompre le programme en cours, éteindre le lave­vaisselle. Allumer, programmer de nouveau le lave­vaisselle et faire partir le cycle de lavage. Si le
problème persiste, s’adresser au service après­vente.

Anomalie système d’arrivée de l’eau.

S’adresser au service après-vente.

Voyant éteint Voyant allumé Voyant clignotant

(seulement pour les



Si une situation d'alarme se produit, la machine interrompt le programme de
lavage.

Les alarmes E1,E2,E3,E4,E8,E9 provoquent la conclusion immédiate

•

du programme en cours.
Les alarmes E5,E6 interrompent le programme en cours et lorsque la

•

cause est résolue le programme reprend.
L’alarme E7 est visualisé à la fin du cycle qui termine étant donné que le

•

fonctionnement du lave-vaisselle n’est pas compromis.

Pour mettre à “zéro” une alarme, il faut:

ouvrir et fermer la porte; ou bien, éteindre et rallumer la machine. Il est

•

maintenant possible de reprogrammer le lave-vaisselle.

Si l’anomalie persiste, se mettre en contact avec le service assistance
agréé.

Index

1. Avertissements concernant la sécurité et l’utilisation ___________52

2. Installation et pose _____________________________________55

3. Utilisation ____________________________________________59

4. Nettoyage et entretien___________________________________71

Nous vous remercions d’avoir choisi notre produit.
Nous vous conseillons de lire attentivement toutes les instructions de ce
manuel afin de connaître les conditions les plus appropriées pour une
utilisation correcte et sûre de votre lave-vaisselle.
Les paragraphes sont proposés de façon à arriver pas à pas à la
connaissance de toutes les fonctionnalités de l’appareil, les textes sont
facilement compréhensibles et reportent à des images détaillées.
Les conseils de nettoyage donnés vous permettront de maintenir
inaltérées dans le temps les performances de votre lave-vaisselle.
Ce manuel, d’une consultation facile, vous permettra de satisfaire toutes
les demandes qui pourront surgir sur l’utilisation du lave-vaisselle.

INSTRUCTIONS POUR L’INSTALLATEUR : elles sont destinées au
technicien qualifié qui doit effectuer l’installation, la mise en service et
l’essai de l’appareil.

INSTRUCTIONS POUR L’UTILISATEUR : des conseils utiles sont
donnés pour l'utilisation de paniers, bras d’aspersion, distributeurs et
filtres.



Avertissements

É

É

1. Avertissements concernant la sécurité et
l’utilisation

CE MODE D'EMPLOI EST PARTIE INTÉGRANTE DE L’APPAREIL: IL FAUT
TOUJOURS LE CONSERVER INTACT PRÈS DE L’APPAREIL. AVANT
L’UTILISATION, NOUS CONSEILLONS UNE LECTURE ATTENTIVE DE TOUTES
LES INDICATIONS QU'IL CONTIENT. L’INSTALLATION DEVRA ÊTRE
EFFECTUÉE PAR UN PERSONNEL QUALIFIÉ ET CONFORMÉMENT AUX
NORMES EN VIGUEUR. CET APPAREIL EST PRÉVU POUR UNE UTILISATION
DE TYPE DOMESTIQUE ET RÉPOND AUX

COMPRIS 92/31)

ET L’ÉLIMINATION DES BROUILLAGES. L’APPAREIL EST CONSTRUIT POUR
EXERCER LA FONCTION SUIVANTE:

VAISSELLE

IMPROPRE.

DES EMPLOIS DIFFÉRENTS DE CEUX ÉTANT INDIQUÉS.

LA PLAQUE D’IDENTIFICATION, AVEC LES DONNÉES TECHNIQUES, LE
NUMÉRO MATRICULE ET LE MARQUAGE EST VISIBLEMENT POSITIONNÉE
SUR LE BORD INTERNE DE LA PORTE.

INTERNE DE LA PORTE NE DOIT JAMAIS ÊTRE ENLEVEE.

NE PAS LAISSER LES RÉSIDUS DE L’EMBALLAGE SANS SURVEILLANCE
DANS L’HABITATION. SÉPARER LES DIFFÉRENTS MATÉRIAUX DE DÉCHET
PROVENANT DE L’EMBALLAGE ET LES REMETTRE AU CENTRE DE
COLLECTE SÉLECTIVE LE PLUS PROCHE.

ACTUELLEMENT EN VIGUEUR, Y COMPRIS LA PRÉVENTION

; TOUT AUTRE EMPLOI EST À CONSIDÉRER COMME ÉTANT

LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ POUR

DIRECTIVES 72/23 CEE, 89/336 (Y

LAVAGE ET S

LA PLAQUE SUR LE BORD

CHAGE DE LA



LE BRANCHEMENT À LA TERRE EST OBLIGATOIRE CONFORMÉMENT AUX
MODALITÉS PRÉVUES PAR LES NORMES DE SÉCURITÉ DE
L’INSTALLATION ÉLECTRIQUE.

RESPONSABILITÉ POUR D’ÉVENTUELS DOMMAGES À DES PERSONNES
OU CHOSES DUS AU MANQUE DE BRANCHEMENT OU A UN
BRANCHEMENT DEFECTUEUX À LA TERRE.

SI L’APPAREIL EST INSTALLÉ SUR DES SOLS RECOUVERTS DE
MOQUETTE, IL FAUT FAIRE ATTENTION À CE QUE LES OUVERTURES
DANS LA PARTIE INFÉRIEURE NE SOIENT PAS OBSTRUÉES.

APRÈS CHAQUE UTILISATION, ÉTEINDRE LE LAVE-VAISSELLE POUR
ÉVITER UNE DISPERSION D’ÉNERGIE ÉLECTRIQUE.

UNE FOIS MIS HORS SERVICE, L’APPAREIL DOIT ÊTRE RENDU
INUTILISABLE. COUPER LE CORDON D’ALIMENTATION APRÈS AVOIR
DÉBRANCHÉ LA FICHE DE LA PRISE DE COURANT. RENDRE
INOFFENSIVES LES PARTIES POUVANT ÊTRE DANGEREUSES POUR LES
ENFANTS (SERRURES, PORTES, ETC.).

LE CONSTRUCTEUR D

CLINE TOUTE

Avertissements

CET APPAREIL PORTE LE SYMBOLE DU RECYCLAGE CONFORMÉMENT À LA

DIRECTIVE EUROPÉENNE 2002/96/CE

D'ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES (
EN PROCÉDANT CORRECTEMENT À LA MISE AU REBUT DE CET APPAREIL,
VOUS CONTRIBUEREZ À EMPÊCHER TOUTE CONSÉQUENCE NUISIBLE
POUR L'ENVIRONNEMENT ET LA SANTÉ DE L'HOMME.

CONCERNANT LES DÉCHETS

DEEE OU WEEE

).

LE SYMBOLE
QUI L'ACCOMPAGNE INDIQUE QUE CE PRODUIT NE PEUT EN AUCUN CAS
ÊTRE TRAITÉ COMME DÉCHET MÉNAGER. IL DOIT PAR CONSÉQUENT ÊTRE
REMIS À UN CENTRE DE COLLECTE DES DÉCHETS CHARGÉ DU
RECYCLAGE DES ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES.
POUR LA MISE AU REBUT, RESPECTEZ LES NORMES RELATIVES À
L'ÉLIMINATION DES DÉCHETS EN VIGUEUR DANS LE PAYS D'INSTALLATION.
POUR OBTENIR DE PLUS AMPLES DÉTAILS AU SUJET DU TRAITEMENT, DE
LA RÉCUPÉRATION ET DU RECYCLAGE DE CET APPAREIL, VEUILLEZ VOUS
ADRESSER AU BUREAU COMPÉTENT DE VOTRE COMMUNE, À LA SOCIÉTÉ
DE COLLECTE DES DÉCHETS OU DIRECTEMENT À VOTRE REVENDEUR.

EN CAS D’ANOMALIE DE FONCTIONNEMENT, DÉBRANCHER LE LAVE­VAISSELLE DU RÉSEAU ÉLECTRIQUE ET FERMER LE ROBINET DE L’EAU.

NE PAS UTILISER D’APPAREILS ENDOMMAGÉS PAR LE TRANSPORT ! EN
CAS DE DOUTE, CONSULTER VOTRE REVENDEUR. L’APPAREIL DOIT
ÊTRE INSTALLÉ ET BRANCHÉ SELON LES INSTRUCTIONS FOURNIES PAR
LE CONSTRUCTEUR OU PAR UN PERSONNEL QUALIFIÉ.

L’APPAREIL EST CONÇU POUR ÊTRE UTILISÉ PAR DES PERSONNES
ADULTES.

D’EN FAIRE UN OBJET DE JEU. ÉLOIGNER LES ENFANTS DES
DÉTERGENTS ET DE LA PORTE DE LAVAGE OUVERTE. LES MATÉRIAUX
COMPOSANT L’EMBALLAGE (SACHETS EN PLASTIQUE, POLYSTYRÈNE,
PROFILÉS MÉTALLIQUES, ETC.) NE DOIVENT PAS ÊTRE LAISSÉS À LA
PORTÉE DES ENFANTS. ÉLOIGNER LES ENFANTS DU LAVE-VAISSELLE
OUVERT ; IL POURRAIT Y AVOIR DANS L’APPAREIL DES RÉSIDUS DE
DÉTERGENT POUVANT CAUSER DES DÉGÂTS IRRÉPARABLES AUX YEUX,
À LA BOUCHE ET À LA GORGE, PROVOQUANT ÉGALEMENT LA MORT PAR
ÉTOUFFEMENT.

PRÉSENT SUR L'APPAREIL OU SUR LA DOCUMENTATION

NE PAS PERMETTRE AUX ENFANTS DE S’Y EN APPROCHER OU

NE PAS INTRODUIRE DE SOLVANTS COMME L’ALCOOL OU LA
TÉRÉBENTHINE QUI POURRAIENT PROVOQUER L’EXPLOSION.

NE PAS INTRODUIRE DE LA VAISSELLE TACHÉE DE CENDRES, DE CIRE
OU DE PEINTURE / VERNIS.

S'APPUYER, S'ASSEOIR OU TIRER SUR LA PORTE OUVERTE DU LAVE­VAISSELLE PEUT EN CAUSER LE RENVERSEMENT, D'OÙ DANGER POUR
LES PERSONNES.
NE PAS LAISSER LA PORTE DU LAVE-VAISSELLE OUVERTE CAR ON
POURRAIT LA HEURTER.



Avertissements

É

É

ÉVITER DE LA FAÇON LA PLUS ABSOLUE QU’IL SOIT DE TOUCHER LA
RÉSISTANCE DE SUITE APRÈS LA FIN D’UN PROGRAMME DE LAVAGE.
PENDANT L'UTILISATION DU LAVE-VAISSELLE, IL POURRAIT Y AVOIR UN
LÉGER NOIRCISSEMENT DE LA RÉSISTANCE, MÊME LOCALISÉ. CE FAIT
EST NORMAL CAR IL DÉPEND DES MODES DE FONCTIONNEMENT ET NE
PORTE PAS PRÉJUDICE À LA FONCTIONNALITÉ DE L'APPAREIL.

NE PAS BOIRE L’EAU RÉSIDUELLE ÉVENTUELLEMENT PRÉSENTE DANS
LA VAISSELLE OU DANS LE LAVE-VAISSELLE À LA FIN DU PROGRAMME
DE LAVAGE ET AVANT LE SÉCHAGE.

LES COUTEAUX ET LES AUTRES USTENSILES DE CUISINE AYANT DES
POINTES TRANCHANTES DOIVENT ETRE PLACES DANS LE PANIER AVEC
LES POINTES TOURNEES VERS LE BAS OU EN POSITION HORIZONTALE
DANS LE PANIER SUPERIEUR, EN FAISANT ATTENTION DE NE PAS SE
BLESSER ET QU’ILS NE DEPASSENT PAS DU PANIER.

MODÈLES DOTÉS D’ACQUASTOP

ACQUASTOP EST UN DISPOSITIF QUI EMPÊCHE LE DÉBORDEMENT EN
CAS DE FUITES D’EAU. APRÈS L’INTERVENTION D'ACQUASTOP, IL FAUT
CONTACTER UN TECHNICIEN QUALIFIÉ AFIN DE TROUVER ET DE
RÉPARER LA PANNE. DANS LES MODÈLES DOTÉS D’ACQUASTOP LE
TUYAU D’ALIMENTATION EN EAU CONTIENT UNE ÉLECTROVALVE.

COUPER LE TUYAU ET NE PAS LAISSER TOMBER L’
DANS L’EAU.

DÉBRANCHER L’APPAREIL DU RÉSEAU HYDRIQUE ET ÉLECTRIQUE.

SI LE TUYAU D’ALIMENTATION EN EAU EST ENDOMMAGÉ,

NE PAS

LECTROVALVE

TOUT DE SUITE APRÈS L’INSTALLATION, EFFECTUER UN ESSAI DE
LAVAGE EN SUIVANT LES INSTRUCTIONS INDIQUÉES AUX PAGES
SUIVANTES. EN CAS DE DÉFAUT DE FONCTIONNEMENT, DÉBRANCHER
L’APPAREIL DU RÉSEAU ÉLECTRIQUE ET CONTACTER LE CENTRE
D’ASSISTANCE TECHNIQUE LE PLUS PROCHE.

RÉPARER L’APPAREIL.

LE LAVE-VAISSELLE RÉPOND À TOUTES LES CONDITIONS IMPOSÉES PAR
LES NORMES DE SÉCURITÉ EN VIGUEUR ET RELATIVES AUX
APPAREILLAGES ÉLECTRIQUES. D’ÉVENTUELS CONTRÔLES
TECHNIQUES NE DEVRONT ÊTRE EFFECTUÉS QUE PAR UN PERSONNEL
SPÉCIALISÉ ET AUTORISÉ:

PERSONNEL NON AUTORISÉ COMPORTENT NON SEULEMENT
L'ANNULATION DE LA GARANTIE, MAIS PEUVENT ÊTRE ÉGALEMENT UNE
SOURCE DE DANGER POUR L’UTILISATEUR.

LES R

Le constructeur décline toute responsabilité

PARATIONS EFFECTUÉES PAR UN

pour des dommages subis par des

NE PAS ESSAYER DE

personnes et des choses causés par l’inobservation des prescriptions
susmentionnées ou dérivant de la modification abusive, ne serait-ce que d’une
seule partie de l’appareil, et de l’utilisation de pièces de rechange non d'origine.



Instructions pour l'installateur

2. Installation et pose

Retirer les pièces polystyrène qui bloquent les paniers.
Placer l’appareil à l’endroit choisi. On peut faire adhérer les côtés aux meubles
voisins et le panneau de fond au mur de votre pièce. Si le lave-vaisselle est
installé à proximité d’une source de chaleur, il faudra interposer un panneau à
isolation thermique afin de prévenir les surchauffements et les pannes. Pour
assurer la stabilité, installer les appareils à encastrement inférieur ou
intégrables uniquement sous des plans de travail continus en les vissant aux
meubles adjacents. Pour faciliter les opérations d’installation, les tuyaux
d’alimentation et d’évacuation sont orientables dans toutes les directions;
contrôler que ces derniers ne soient pas pliés ou étranglés et qu’ils ne soient
pas trop tendus. Serrer la bague de fixation après avoir orienté les tuyaux
dans la direction désirée. Pour le passage des tuyaux et du câble
d’alimentation, le trou doit avoir un diamètre minimum de 8 cm.

Mettre à niveau l’appareil au sol à l’aide des pieds réglables spéciaux. Cette
opération est indispensable pour assurer le fonctionnement correct du lave­vaisselle.

absolument interdit

Il est
cuisson en vitrocéramique.

Il est possible d’encastrer le lave-vaisselle sous une table de cuisson
traditionnelle à la condition que le plan de travail de la cuisine soit
et que ce lave-vaisselle et la table soient

ne pouvoir causer

façon à

d’encastrer le lave-vaisselle sous une table de

aucune situation de

montés et fixés correctement

danger

.

continu

, de

,

Seulement pour les modèles à pose libre

absolument interdit

Il est

-

vaisselle pose libre.
Si l'appareil ne se trouve pas dans une niche et est donc accessible sur

-

un côté, revêtir la partie de la charnière de la porte pour des raisons de
sécurité (risque de blessures). Les protections sont disponibles comme
accessoire auprès des revendeurs spécialisés ou le SAV.
Pour encastrer le lave-vaisselle, il faut acheter le

-

revendeurs agréés ou du Service Après-Vente.

Certains modèles sont dotés d’un seul pied postérieur à crémaillère réglable
à l'avant à l’aide d’une vis placée en bas sur la partie antérieure de l’appareil.

de monter une table de cuisson sur un lave-

kit spécial

auprès des



Instructions pour l'installateur

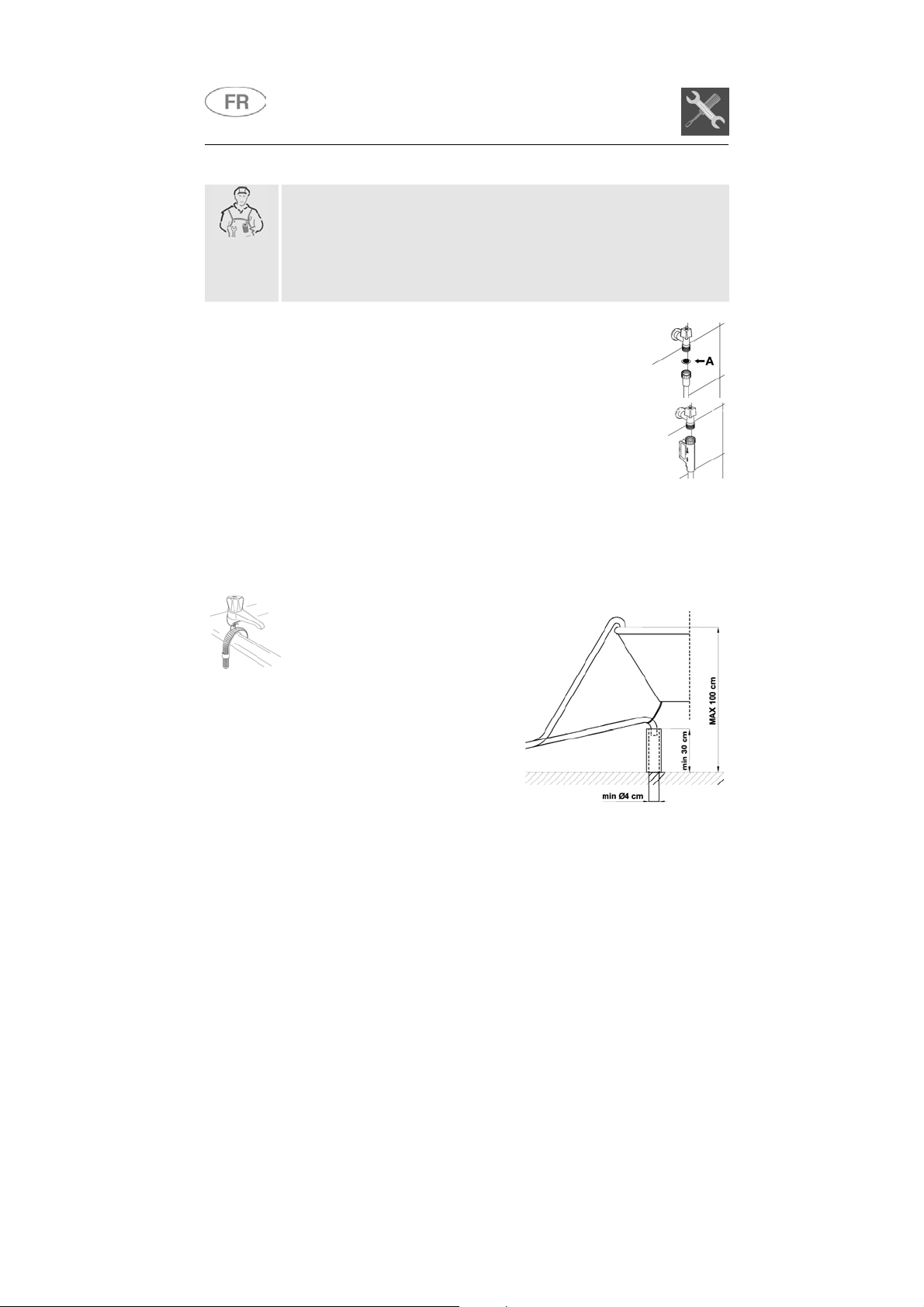

2.1 Raccordement au réseau de distribution d'eau

Prévenir les risques d’engorgement ou de dommage :

l’eau est neuve ou si elle est restée inactive pendant longtemps, avant de
procéder au raccordement au réseau de distribution d'eau, s’assurer que
l’eau soit limpide et sans impuretés afin d’éviter d’endommager l’appareil.

Pour le raccordement du lave-vaisselle au réseau hydrique, utiliser
exclusivement des tuyaux neufs; de vieux tuyaux ou des tuyaux usés
ne doivent pas être réutilisés.

si la tuyauterie de

RACCORDEMENT À LA PRISE D’EAU

Raccorder le tuyau d’alimentation à une prise d’eau froide
avec raccord fileté ¾’’ gaz en interposant le filtre A en
dotation.

puis compléter l'opération en serrant d'environ ¼ de tour
avec une pince.

Dans les modèles dotés d'ACQUASTOP le filtre est déjà
présent dans la bague filetée.

Il est conseillé d'alimenter le lave-vaisselle avec de l’eau

60°C.

sera raccourci de 20 minutes environ, mais son efficacité sera toutefois
légèrement réduite. Le raccordement devra être effectué à la prise
domestique de l’eau chaude et selon les mêmes modalités décrites pour le
raccordement à la prise d’eau froide.

Bien visser la bague du tuyau avec les mains

ne dépassant pas

En alimentant l’appareil avec de l’eau chaude, le temps de lavage

RACCORDEMENT AU TUYAU D’ÉVACUATION

Introduire le tuyau spécial dans une
conduite d’évacuation au diamètre
minimum de
mettre dans l'évier
support du tuyau fourni avec l’appareil,
mais en prenant soin d’éviter les
étranglements ou les courbures
excessives. Il est important d’éviter que
le tuyau puisse se décrocher et tomber.
Pour ce faire, le support du tuyau est
doté d’un orifice grâce auquel il est
possible de le fixer à l’aide d’un lacet
au mur ou au robinet.

L’extrémité libre sera placée à une hauteur comprise entre
ne devra jamais être recouverte par l’eau. En présence de tuyaux de rallonge
disposés horizontalement, pour un maximum de 3 m, placer
d’évacuation à une hauteur maximale de

; en alternative, le

4 cm

en utilisant le

85 cm

du sol.

30 et 100 cm

le tuyau

et



Instructions pour l'installateur

É

2.2 Branchement électrique et avertissements

VÉRIFIER QUE LES VALEURS DE TENSION ET DE FRÉQUENCE DE
RÉSEAU CORRESPONDENT À CELLES REPORTÉES SUR LA PLAQUE
D’IDENTIFICATION DE L'APPAREIL PLACÉE SUR LE BORD INTERNE DE LA
PORTE.

LA FICHE À L’EXTRÉMITÉ DU CÂBLE D’ALIMENTATION ET LA PRISE
CORRESPONDANTE DEVRONT ÊTRE DU MÊME TYPE ET CONFORMES
AUX NORMES EN VIGUEUR SUR LES INSTALLATIONS ÉLECTRIQUES.

LA FICHE DEVRA ÊTRE ACCESSIBLE APRÈS L’INSTALLATION.

NE JAMAIS ÔTER LA FICHE EN TIRANT LE CÂBLE.
EN CAS D’ENDOMMAGEMENTS DU CÂBLE D’ALIMENTATION

REMPLACER PAR LE FABRICANT OU PAR UN SAV AGRÉÉ.

, LE FAIRE

ÉVITER L’UTILISATION D’ADAPTATEURS OU DE DÉRIVATEURS

POURRAIENT PROVOQUER DES ÉCHAUFFEMENTS ET DES BRÛLURES.

CAR ILS

SI L'APPAREIL N’EST PAS MUNI DE FICHE MAIS SEULEMENT DU CÂBLE
D’ALIMENTATION:

PRÉVOIR SUR LA LIGNE D’ALIMENTATION DE L'APPAREIL UN DISPOSITIF
D’INTERRUPTION OMNIPOLAIRE AVEC DISTANCE D'OUVERTURE DES
CONTACTS ÉGALE OU SUPÉRIEURE À
FACILEMENT ACCESSIBLE.

LE BRANCHEMENT AU RÉSEAU ÉLECTRIQUE DOIT ÊTRE EXÉCUTÉ

EXCLUSIVEMENT PAR UN TECHNICIEN SPÉCIALIS

SCHÉMA CI-DESSOUS ET CONFORMÉMENT AUX LOIS EN VIGUEUR.

3,5MM

SITUÉ DANS UN ENDROIT

EN SUIVANT LE

L

= marron

N

= bleu

= jaune-vert

Le remplacement du câble d’alimentation doit être effectué par le
fabricant ou par un SAV agréé afin d’éviter tout risque.



Instructions pour l'installateur

DANS LE CAS DE NETTOYAGE ET D'ENTRETIEN DE L’APPAREIL:

AVANT D’EFFECTUER L’ENTRETIEN DE L’APPAREIL, ENLEVER LA FICHE
OU INTERROMPRE L’ALIMENTATION PAR LE DISPOSITIF D’INTERRUPTION
OMNIPOLAIRE.

SEULEMENT POUR LA GRANDE BRETAGNE:

CET APPAREIL DOIT ÊTRE RACCORDÉ À LA TERRE.

Remplacement du fusible

Si l'appareil est fourni avec un fusible

BS 1363A 13A

branchement au réseau d’alimentation, pour
le remplacement du fusible dans ce type de
fiche utiliser un fusible approuvé par

A.S.T.A.

de type

1.

2.

3.

(organisme de certification anglais)

BS 1362

Retirer le couvercle A et le fusible B.
Introduire le nouveau fusible dans le
couvercle.
Les repositionner tous les deux dans la
fiche.

dans la fiche pour le

et procéder comme suit :



Le couvercle du fusible doit être repositionné lorsque le fusible est
remplacé. S’il est perdu, la fiche ne peut être réutilisée tant qu’un autre

couvercle de rechange approprié n’a pas été installé.

Les pièces de rechange appropriées sont identifiées par la couleur
du logement du couvercle ou par l’inscription sur la base de la
fiche qui en décrit la couleur.

Les couvercles de rechange sont disponibles auprès des revendeurs
locaux de matériel électrique.

Instructions pour l'utilisateur

3. Utilisation

Après avoir correctement installé le lave-vaisselle, le préparer afin qu’il
puisse entrer en fonction en effectuant les opérations suivantes:

•

Régler l’adoucisseur d’eau;

•

Introduire du sel régénérant;

•

Introduire du produit de rinçage et du détergent.

3.1 Utilisation de l’adoucisseur d’eau

La quantité de calcaire contenu dans l’eau
(indice de dureté de l’eau) est responsable
des taches blanchâtres sur la vaisselle
sèche, laquelle, avec le temps, a tendance
à devenir opaque. Le lave-vaisselle est
équipée d’un adoucisseur automatique
qui, en utilisant du sel régénérant
spécifique, soustrait à l’eau les
substances durcissantes.
Le lave-vaisselle est prédisposé en usine
pour une dureté de niveau 3 (dureté
moyenne

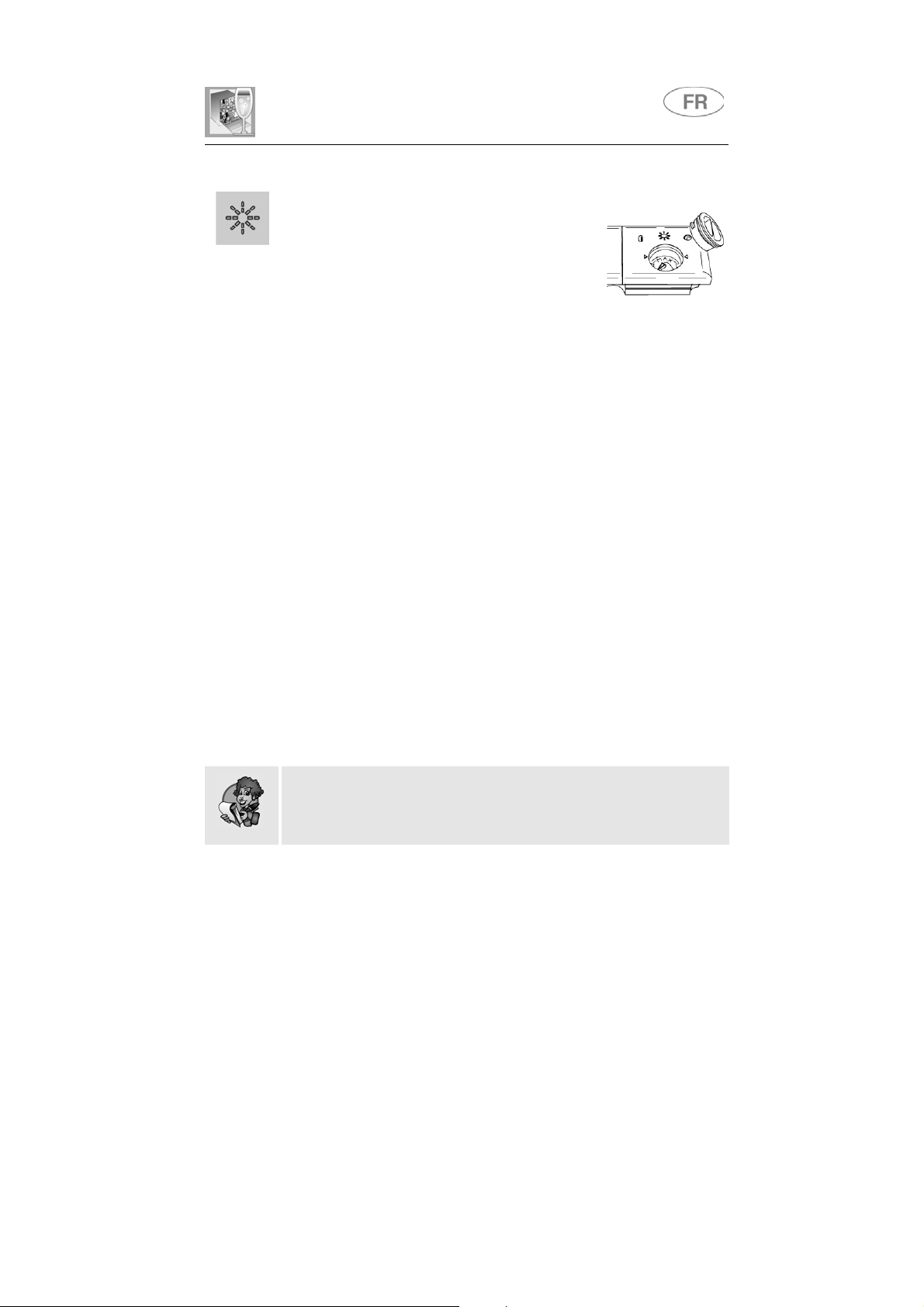

En utilisant de l’eau d’une dureté moyenne, le nouveau chargement de
sel devra être effectué environ tous les
l’adoucisseur a une capacité d’environ
situé sur le fond du lave-vaisselle. Certains modèles sont dotés d’un
indicateur optique de niveau de sel. Dans ces modèles le bouchon du
réservoir du sel contient un flotteur de couleur verte qui descend lorsque
la concentration de sel dans l’eau diminue. Lorsque le flotteur vert n’est
plus visible du bouchon transparent, ajouter le sel régénérant. Après
avoir sorti le panier inférieur, dévisser le bouchon du réservoir dans le
sens contraire des aiguilles d'un montre et verser le sel en utilisant
l’entonnoir fourni. Avant de revisser le bouchon, éliminer les éventuels
résidus de sel près de l’ouverture du goulot.

41-60°dF –24-31°dH

).

20 lavages

1,7 kg

. Le réservoir de

de sel en grains et est

SEL

• À la première utilisation du lave-vaisselle, il faut également

introduire, en plus du sel, un litre d’eau.

• Après chaque remplissage du réservoir, s’assurer que le bouchon
soit soigneusement refermé. Le mélange d’eau et d'éventuel

détergent ne doit pas pénétrer dans le réservoir du sel car cela
compromettrait le fonctionnement de l’installation de régénération.
Dans ce cas la garantie ne serait plus valable.

• N’utiliser que du sel régénérant pour lave-vaisselle domestiques. Si
on utilise du sel en pastilles ne pas remplir complètement le
réservoir.



Instructions pour l'utilisateur

•

Ne pas utiliser de sel alimentaire car il contient des substances
non solubles qui peuvent, avec le temps, compromettre le
fonctionnement de l'adoucisseur.

• Lorsque cela est nécessaire, effectuer l’opération de chargement du
sel avant de faire démarrer le programme de lavage ; la solution
saline excessive sera ainsi éliminée par l’eau ; un séjour prolongé
d’eau salée à l’intérieur de la cuve de lavage peut provoquer des
phénomènes de corrosion et ne peut en aucun cas engager
notre responsabilité. Veillez donc à ce que la cuve inox de votre
lave-vaisselle soit toujours vidée de l'eau de lavage lorsque le lave­vaisselle n'est pas utilisé.

Faire attention à ne pas confondre l’emballage du sel avec celui du
détergent : l’introduction de détergent dans le réservoir du sel
endommagera l’adoucisseur.



3.2 Utilisation du distributeur du produit de lavage et

de rinçage

Le distributeur de détergent et le
doseur du produit de rinçage se
trouvent dans la partie interne de la
porte : le

doseur

À l’exception du programme TREMPAGE, avant chaque lavage il faudra
introduire dans le distributeur la dose adéquate de détergent. Le
produit pour le rinçage sera par contre ajouté seulement en fonction des
besoins.

distributeur

à droite.

à gauche et le

Instructions pour l'utilisateur

ADDITION DU PRODUIT POUR LE RINÇAGE

Le produit de rinçage accélère le séchage de la
vaisselle et empêche la formation de taches et de
dépôts de calcaire ; il est automatiquement ajouté
à l’eau au cours du dernier rinçage à partir du
réservoir qui se trouve sur le côté intérieur de la
porte.

Pour ajouter le produit de rinçage:

•

Ouvrir la porte.

•

Tourner le couvercle du réservoir d’¼ de tour dans le sens contraire

des aiguilles d'une montre et l’enlever.

•

Introduire le produit de rinçage jusqu’à remplir le distributeur (140 cl

environ). L’indicateur optique situé près du bouchon doit s’obscurcir
complètement. Ajouter à nouveau du produit de rinçage lorsque
l’indicateur optique devient clair ou lorsque le voyant du niveau de
produit de rinçage s’allume sur le bandeau frontal.

•

Remettre le couvercle et le tourner en sens horaire.

•

Nettoyer à l'aide d'un chiffon le produit de rinçage éventuellement

sorti car il pourrait produire de la mousse.

RÉGLAGE DU DOSAGE DU PRODUIT DE RINÇAGE

Le lave-vaisselle sort de l’usine avec le réglage moyen. Il est de toute
façon possible de régler le dosage en tournant le sélecteur se trouvant à
l’intérieur du doseur sur la position nécessaire: la dose sera
proportionnelle à la position du sélecteur.

•

Pour accéder au réglage du doseur il est nécessaire de tourner le

bouchon d’¼ de tour dans le sens contraire des aiguilles d'une
montre et l’enlever.

•

Tourner ensuite à l’aide d’un tournevis le sélecteur du dosage

jusqu’à la position désirée.

•

Remettre le bouchon en le tournant en sens horaire.

• La dose de produit de rinçage devra être augmentée si la vaisselle
est opaque ou si elle présente des taches circulaires.

• Si la vaisselle est par contre collante ou si elle présente des rayures
blanchâtres, il faudra réduire la dose de produit de rinçage.



Instructions pour l'utilisateur

CHARGEMENT DU DÉTERGENT

Pour ouvrir le couvercle du distributeur de détergent
appuyer légèrement sur la touche P. Introduire le
détergent et refermer soigneusement le couvercle.
Durant le lavage le couvercle du distributeur sera
ouvert automatiquement.

• Quand on sélectionne un programme avec prélavage chaud (lire le
tableau des programmes), introduire une quantité supplémentaire de
détergent dans le compartiment G/H (selon les modèles).

•

N’utiliser que des détergents spécifiques pour lave-vaisselle. L’emploi
de détergents de bonne qualité est important pour obtenir d’excellents
résultats de lavage.

• Garder les les emballages de détergent bien fermés en lieu sec, pour
empêcher la formation de grumeaux qui compromettraient les résultats
de lavage. Après leur ouverture, les produits ne doivent pas être gardés
trop longtemps car le détergent perd de son efficacité.

• Ne pas utiliser de produits détergents de vaisselle que l’on utilise pour
laver la vaisselle à la main car ils produisent beaucoup de mousse et
peuvent compromettre le fonctionnement du lave-vaisselle.

• Doser correctement la quantité de détergent car une quantité
insuffisante provoque une élimination incomplète de la saleté, tandis
qu’une quantité excessive n’augmente pas l’efficacité du lavage, mais
ne représente par contre qu’un gaspillage.

• Dans le commerce il existe des détergents liquides et en poudre qui se
différencient par leur composition chimique et peuvent contenir des

phosphates, ou bien en être dépourvus mais contenir des enzymes
naturels.

- Les détergents avec phosphates agissent plus sur les graisses et sur

les amides au-delà de 60°C.

- Les détergents enzymatiques exercent par contre leur force

nettoyante même à de basses températures (de 40 à 55°C) et sont
plus facilement biodégradables. Ces détergents permettent
d’atteindre, à de basses températures, les mêmes résultats de lavage
que l’on ne pourrait obtenir qu’avec des programmes à 65°C.

Pour la protection de l’environnement nous conseillons l’emploi de
détergents sans phosphates ni chlore.



Instructions pour l'utilisateur

•

Produits «3/1»

Pour l’utilisation de détergents avec sel et produit de rinçage
combinés, vérifier si le lave-vaisselle est équipé de la «touche

option 3/1» en se reportant à la page «Description des
commandes» et donc au paragraphe qui explique son utilisation.

Dans le cas contraire, il est conseillé d’utiliser des produits
traditionnels (détergent, sel et produit de rinçage séparés), car les
produits «3/1» avec les cycles de lavage traditionnels pourraient
donner des problèmes tels que traces blanchâtres, résultats de
séchage médiocres, résidus sur la vaisselle.

L’introduction de détergent, même liquide, dans le réservoir du
produit de rinçage endommagera le lave-vaisselle.

3.3 Avertissements et conseils généraux

Avant de procéder au premier lavage avec votre lave-vaisselle, il est
opportun de lire les conseils suivants concernant la nature de la vaisselle à
laver et de son placement dans les paniers. Il n’existe généralement pas
de limites quant au lavage de la vaisselle d’usage domestique, mais dans
certains cas il faudra tenir compte de ses caractéristiques.

Avant de disposer la vaisselle dans les paniers, il est nécessaire :

• d’éliminer les restes de nourriture les plus gros, comme par exemple
les os ou les arêtes qui pourraient non seulement engorger le filtre,
mais endommager également la pompe de lavage ;

• faire tremper les casseroles ou les poêles qui présentent sur leur fond
des résidus de nourriture brûlée afin que ces derniers se détachent
plus facilement ; les placer ensuite dans le PANIER INFÉRIEUR.

Utiliser l'option "lavage demi-charge" (si présente), pour laver de petites
quantités de vaisselle, permet une économie d’eau et d’énergie électrique.
Dans ce cas charger uniquement le panier sélectionné pour le lavage
demi-charge, l'autre panier doit rester vide.

Effectuer un prélavage de la vaisselle sous l’eau courante avant de la
charger dans les paniers représente un gaspillage inutile d’eau.

Une disposition correcte de la vaisselle assure de bons résultats de
lavage.



Instructions pour l'utilisateur

ATTENTION !

• S’assurer que la vaisselle soit bien bloquée, qu’elle ne puisse pas se
renverser et qu’elle n’entrave pas la rotation des bras de lavage
durant le fonctionnement;

• Ne pas introduire de petits objets dans les paniers ; en tombant, ils
pourraient bloquer les bras de lavage ou la pompe de lavage;

• Les récipients tels que les tasses, les bols, les verres et les
casseroles doivent toujours être disposés avec leur ouverture vers le
bas et leur cavité oblique pour permettre l’écoulement de l’eau;

• Ne pas disposer les articles de vaisselle les uns sur les autres ou de
sorte à ce qu’ils se couvrent réciproquement;

• Ne pas disposer les verres trop près les uns des autres car, en se
touchant, ils pourraient se casser ou il pourrait y rester des taches.

S’ASSURER que la vaisselle utilisée soit indiquée pour lavage en
lave-vaisselle.

Vaisselle ne pouvant être lavée dans un lave-vaisselle :

•

Casseroles et vaisselle en bois : elles peuvent s’abîmer à cause
des températures de lavage élevées;

•

Objets d’artisanat : ils peuvent rarement être lavés dans un lave­vaisselle. Les températures relativement élevées de l’eau et les
détergents utilisés peuvent les endommager;

•

Vaisselle en plastique : la vaisselle en plastique résistant à la
chaleur doit être lavée dans le panier supérieur;

•

Vaisselle et objets en cuivre, étain, zinc et laiton : elle tend à se
tacher;

•

Argenterie : la vaisselle en argent peut se tacher;

•

Verre et cristal : les objets en verre et en cristal peuvent
généralement être lavés dans un lave-vaisselle. Cependant, il
existe certains types de verre et de cristal qui deviennent opaques
et qui perdent leur transparence après de nombreux lavages ; pour
ce type de matériaux, nous conseillons de toujours utiliser le
programme le moins agressif du tableau des programmes;

•

Vaisselle avec des décorations : les objets décorés se trouvant
dans le commerce ont généralement une bonne résistance aux
lavages dans les lave-vaisselle, même s’il peut arriver que leurs
couleurs pâlissent après des lavages fréquents. En cas de doute
sur la résistance des couleurs, il est opportun de laver peu de
pièces à la fois pendant environ un mois.



Instructions pour l'utilisateur

3.4 Utilisation des paniers

Le lave-vaisselle a une capacité de
de service.

CHARGES CONFORMES A LA NORME EN 50242 POUR INSTITUTS
DE CONTRÔLE

PANIER INFÉRIEUR PANIER SUPÉRIEUR

Conditions d’essai cycle EN 50242 :
Panier inférieur :

pas
Panier supérieur : à gauche
tasses.

PANIER INFÉRIEUR

Le panier inférieur reçoit l’action du bras de lavage inférieur à l’intensité
maximale et devra donc contenir la vaisselle la plus "difficile"et la plus
sale. Toutes les combinaisons et variétés de charge sont permises à
condition que l’on prenne soin de disposer la vaisselle, les casseroles et
les poêles de façon à ce que toutes les surfaces soient exposées aux
jets d’eau provenant du bas.

Le panier est muni dans sa partie
positionnement d’assiettes de
soulever jusqu’au blocage.

être

soulevée.

la grille "A" (paragraphe «Panier inférieur») ne doit

14 couverts

, sous les tasses se trouvent

arrière

grandes

dimensions

, y compris la vaisselle

d’une grille pour le

(A)

. Pour l’utiliser, la

deux sous-



Instructions pour l'utilisateur

Dans la partie
supports pour des assiettes de
il faut les " rouler " vers l’avant du lave-vaisselle.

CHARGEMENT DU PANIER INFÉRIEUR

Disposer soigneusement et verticalement les assiettes plates, creuses, à
dessert et les plats. Les casseroles, les poêles et leurs couvercles
correspondants doivent être retournés vers le bas. Disposer les assiettes
creuses et celles à dessert en ayant toujours soin de laisser un espace
entre elles.

avant

, se trouvent un ou deux (selon les modèles)

petites

dimensions

Exemples de chargement :

(B)

. Pour les utiliser,



½ CHARGE (seulement

sur certains modèles)

Instructions pour l'utilisateur

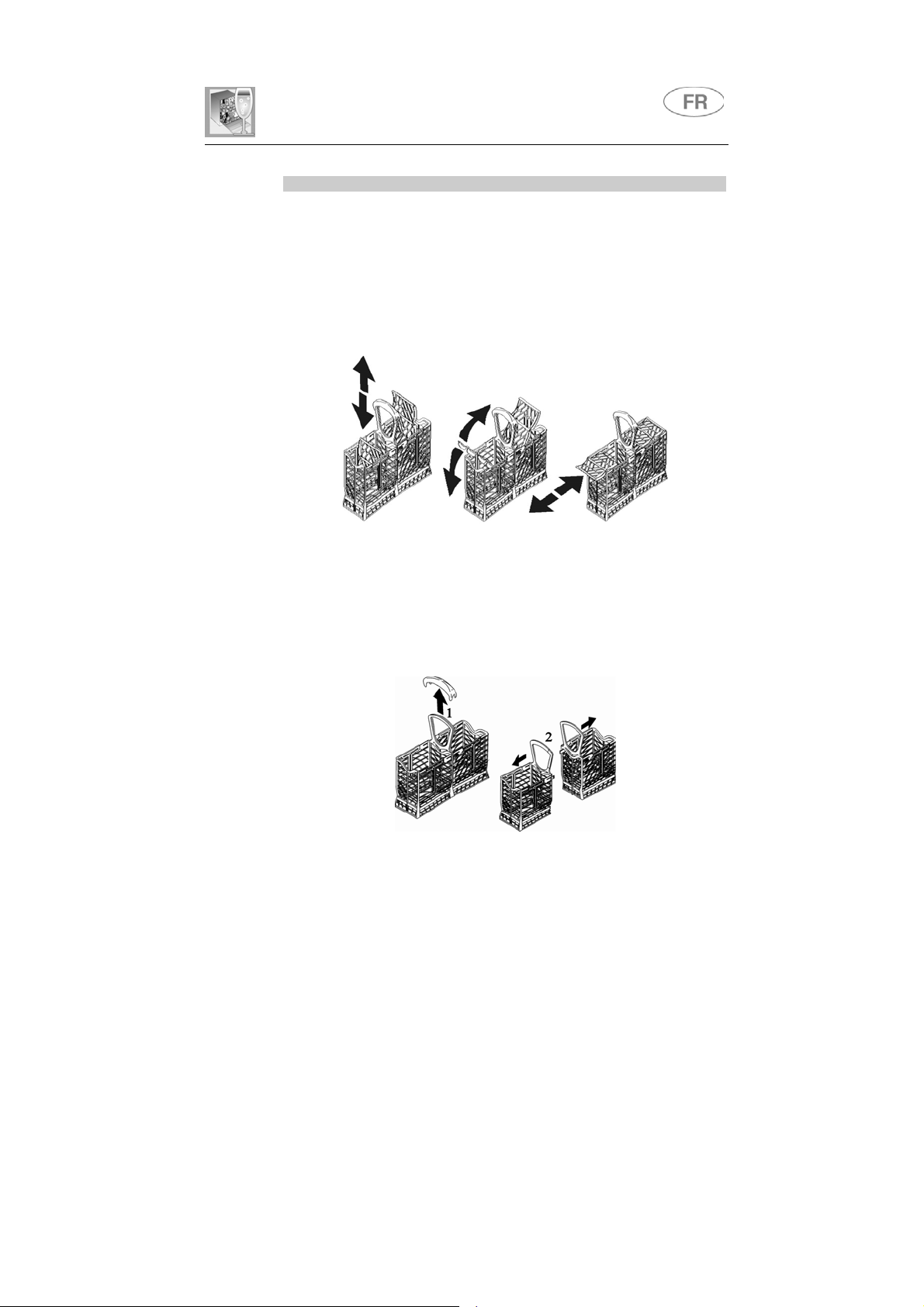

PANIER PORTE-COUVERTS

Les couverts doivent être enfilés avec les

bas

couverts longs

. Les

(louches, cuillers en bois, couteaux de

cuisine), qui pourraient gêner le bras d’aspersion supérieur doivent être

dans le panier supérieur

placés

, en faisant attention que la pointe des

couteaux ne dépasse pas du panier.
Pour les paniers à couverts,

rabattables coulissantes

système exclusif avec tablettes

, indépendantes les unes des autres, qui
permettent une série de combinaisons utiles pour tirer profit au mieux de
l’espace utilisable.

pointes tournées vers le

Compléments

verticaux

Mouvement pour l’extraction

des compléments

Complément

horizontal

ouvert

Complément

horizontal

fermé

Il est aussi possible de séparer le panier en deux parties, très bonne
solution pour un lavage à

½ charge

(sur les modèles qui ont cette

fonction).



Instructions pour l'utilisateur

PANIER SUPÉRIEUR

Il est conseillé de charger le panier supérieur avec de la petite vaisselle
ou de la vaisselle d’une grandeur moyenne, comme par exemple des
verres, des assiettes, des tasses à café ou à thé, des assiettes sans
rebord et des objets légers en plastique, mais résistant à la chaleur. Si le
panier supérieur est utilisé dans la position la plus basse, on pourra
également y charger des plats à condition que ces derniers soient peu
sales.

Le panier supérieur est doté (sur la
gauche) de deux grilles en plastique
rabattables pour laisser la place à
des verres hauts, p. ex. verres à
pied.
Sur la droite se trouvent deux
tablettes porte-couverts destinées
aux couteaux et aux petites cuillers;
si elles ne sont pas utilisées elles
peuvent rester en position verticale
et être accrochées au panier.
Pour utiliser les espaces réservés
aux petites cuillers, extraire la
tablette comme indiqué dans les
illustrations.



CHARGEMENT DU PANIER SUPÉRIEUR

Mettre les assiettes tournées vers l’avant ; les tasses et les récipients
creux seront placés avec l’ouverture tournée ves le bas. Le côté gauche
du panier pourra être chargé avec les tasses et les verres disposés sur
deux plans. Au centre on peut enfiler les assiettes et les assiettes à
dessert verticalement dans les supports prévus.

Exemples de chargement :

½ CHARGE (seulement

sur certains modèles)

Instructions pour l'utilisateur

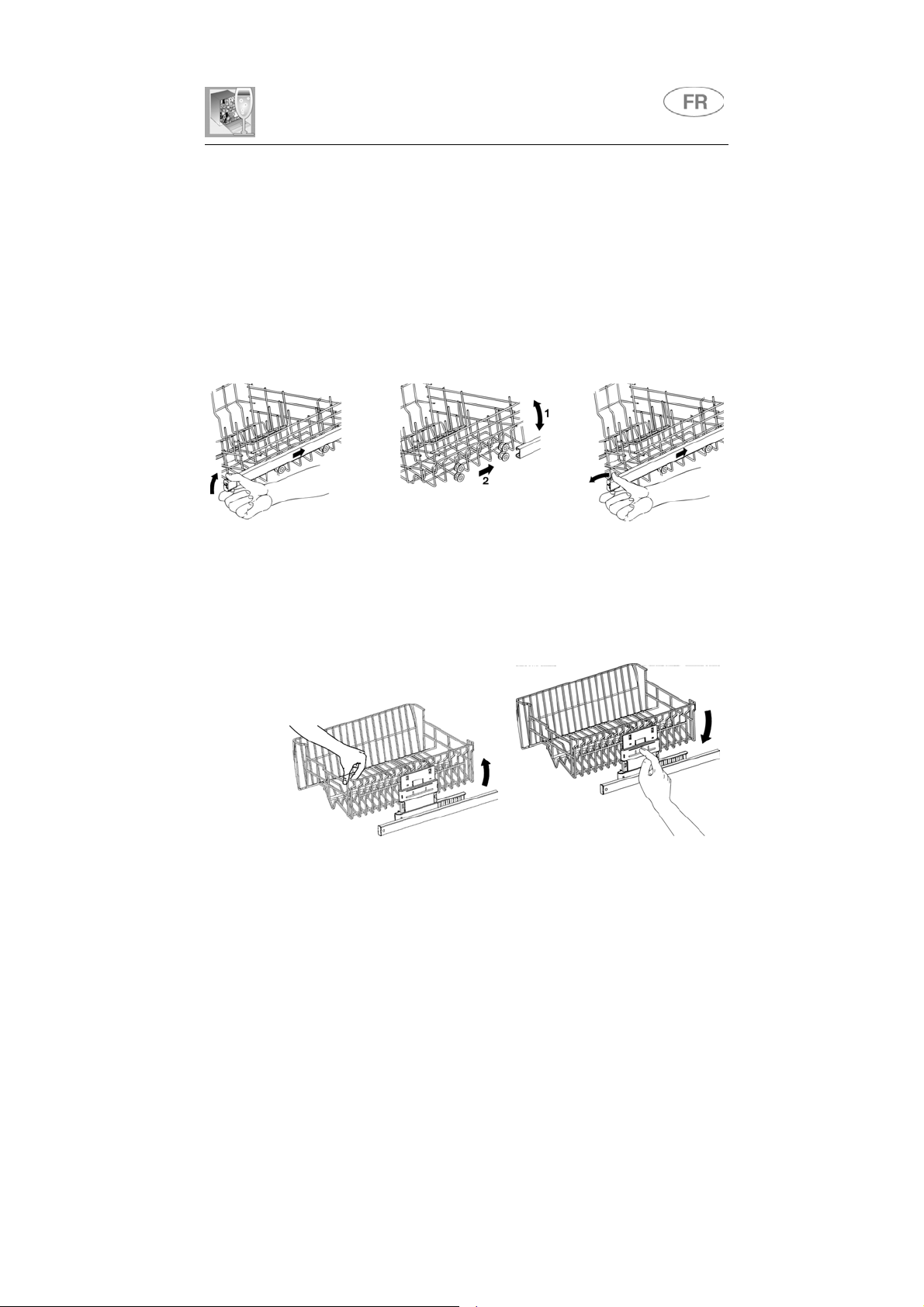

RÉGLAGE DU PANIER SUPÉRIEUR

Version A :

les nécessités de l’utilisateur et en fonction de la hauteur de la vaisselle
à laver dans le panier inférieur. Procéder de la façon suivante.

•

extraire le rail à glissière droit du panier;

•

enlever la butée en bout de rail en le décrochant comme indiqué sur

•

pousser le rail pour libérer les roulettes;

•

introduire les deux roues supérieures ou inférieures dans le rail

•

repositionner la butée dans sa position d'origine.

Version B :

•

extraire le panier en fin de course et en tirer vers le haut le côté

•

Pour revenir à la position initiale, extraire une nouvelle fois le panier

le panier supérieur est réglable sur

la figure;

selon le réglage désiré;

droit. À ce point il sera possible de disposer des assiettes plus
grandes dans le panier inférieur.

supérieur et appuyer sur le levier de déblocage.

deux positions

, selon



Instructions pour l'utilisateur

Version C :
différentes

deux côtés.

Pour lever le panier le soulever en le tirant par le bord supérieur
jusqu’au premier ou second déclic selon la hauteur désirée, tandis que
pour le baisser, il faut tirer le levier de déblocage

Ces opérations sont également possibles avec le panier chargé ; dans
ce cas, quand on le baisse il est préférable de le retenir avec une main
pour éviter des coups à la vaisselle.

le panier supérieur est réglable sur

des deux côtés. Le panier doit être au même niveau des

trois positions

(2)

.

(1)

,



Instructions pour l'utilisateur

4. Nettoyage et entretien

Avant toute intervention, il faut débrancher l’alimentation électrique
de l’appareil.

4.1 Avertissements et conseils généraux

Éviter l’emploi de détergents abrasifs ou acides.

Les surfaces extérieures et la contre-porte du lave-vaisselle devront être
nettoyées à intervalles réguliers à l’aide d’un chiffon moelleux et humide ou
bien avec un détergent normal pour surfaces peintes. Les joints d’étanchéité
de la porte devront être nettoyés avec une éponge humide. Il est
périodiquement conseillé (une ou deux fois par an) de nettoyer la cuve et les
joints pour éliminer la saleté ayant pu se déposer en utilisant un chiffon
moelleux et de l’eau.

NETTOYAGE DU FILTRE D’ARRIVÉE D’EAU

Le filtre d’arrivée d’eau Asitué à la sortie du robinet a besoin d’être
périodiquement nettoyé. Après avoir fermé le robinet d’eau, dévisser
l’extrémité du tuyau d’arrivée d’eau, retirer le filtre A et le nettoyer
délicatement sous un jet d’eau courante. Réinsérer le filtre A dans son
logement et revisser soigneusement la bague du tuyau d’arrivée d’eau.

NETTOYAGE DES BRAS DE LAVAGE

Les bras de lavage sont facilement démontables pour permettre le nettoyage
périodique des buses et prévenir des engorgements possibles. Les laver
sous un jet d’eau et les réintroduire soigneusement dans leurs logements,

vérifiant que leur mouvement circulaire ne soit en aucun cas entravé.

•

Pour enlever le bras de lavage

fixation R.

•

Pour enlever le bras de lavage

soulever vers le haut, en tirant au milieu.

•

Pour enlever le bras de lavage

soulever le bras orbital vers le haut. Laver les bras sous un jet d’eau
courante et les réinsérer soigneusement dans leur logement.

avoir remonté les bras de lavage, vérifier qu'ils tournent librement.

Dans le cas contraire, vérifier s'ils ont été correctement montés.

supérieur

inférieur

orbital

il faut dévisser la bague de

il faut tout simplement le

il faut saisir le bras le plus long et

14$+6#.

en

Après



Instructions pour l'utilisateur

NETTOYAGE DU GROUPE FILTRANT

•

Il est opportun de contrôler périodiquement le microfiltre central

et, s’il le faut, le nettoyer. Pour l’enlever, il faut saisir les languettes,
tourner dans le sens contraire des aiguilles d'une montre et soulever
vers le haut;

•

pousser par en bas le filtre central D pour l’extraire du microfiltre;

•

séparer les deux parties qui composent le filtre en plastique en

appuyant sur le corps du filtre dans la zone indiquée par le fléches;

•

retirer le filtre central en le soulevant.

INSTRUCTIONS ET CONSEILS POUR UN BON ENTRETIEN :

C



• Les filtres doivent être nettoyés à l’eau courante avec une brosse

dure.

• Il est indispensable de nettoyer les filtres attentivement et selon les

indications susmentionnées : le lave-vaisselle ne peut pas fonctionner
si les filtres sont engorgés.

•

Remettre soigneusement les filtres dans leur logement afin d’éviter
d’endommager la pompe de lavage.

SI LE LAVE-VAISSELLE RESTE INUTILISÉ PENDANT LONGTEMPS :

• Effectuer le programme de trempage deux fois de suite.

•

Débrancher la fiche de la prise de courant.

• Laisser la porte légèrement ouverte de sorte à empêcher la

formation de mauvaises odeurs à l’intérieur de la cuve de lavage.

•

Remplir le doseur de produit pour le rinçage.

•

Fermer le robinet de l’eau.

Instructions pour l'utilisateur

AVANT DE RÉUTILISER LE LAVE-VAISSELLE APRÈS UN ARRÊT
PROLONGÉ:

• Contrôler qu’il n’y ait pas de dépôts de boue ou de rouille à

l’intérieur de la tuyauterie ; si tel est le cas, laisser couler l’eau du
robinet d’alimentation pendant quelques minutes.

•

Rebrancher la fiche dans la prise de courant.

•

Raccorder le tuyau flexible d’alimentation d’eau et rouvrir le
robinet.

ÉLIMINATION DE PETITS INCONVÉNIENTS

Dans certains cas, il est possible d’éliminer personnellement d’éventuels
inconvénients avec l’aide des instructions suivantes :

Si le programme ne démarre pas, vérifier que :

• Le lave-vaisselle soit branché au réseau électrique;

• La distribution d’énergie électrique n’ait pas été interrompue;

• Le robinet de l’eau soit ouvert;

• La porte du lave-vaisselle ait été correctement fermée.

Si de l’eau stagne dans le lave-vaisselle, vérifier que :

• le tuyau d’évacuation ne soit pas plié ;

• le siphon de vidange ne soit pas bouché ;

• les filtres du lave-vaisselle ne soient pas engorgés.

Si la vaisselle n’est pas nettoyée, vérifier que :

• le détergent ait été introduit en quantité suffisante ;

• il y ait du sel régénérant dans le réservoir spécifique ;

• la vaisselle ait été disposée correctement ;

• le programme sélectionné soit approprié au type et au degré de

saleté de la vaisselle ;

• tous les filtres soient propres et correctement insérés dans leurs

logements ;

• les orifices de sortie de l’eau des bras de lavage ne soient pas

bouchés ;

• aucun objet n’ait bloqué la rotation des bras de lavage.



Instructions pour l'utilisateur

Si la vaisselle ne sèche pas ou reste opaque, vérifier que :

• il y ait du produit de rinçage dans le distributeur spécifique ;

• le réglage de la distribution de ce produit soit correct ;

• le détergent utilisé soit d’une bonne qualité et qu’il n’ait pas perdu

ses caractéristiques (par exemple à cause d’une conservation avec
l’emballage ouvert).

Si la vaisselle présente des rayures, des taches…vérifier que :

• le réglage du dosage du produit de rinçage ne soit pas excessif.

Si des traces de rouille sont visibles dans la cuve :

• la cuve est en acier inox résistant à la corrosion et donc

d’éventuelles taches de rouille sont dues à des éléments externes
(traces de rouille provenant de conduites de l’eau, de casseroles, de
couverts, etc.). Pour éliminer ces taches il existe dans le commerce
des produits spécifiques.

• Vérifier que les justes doses de détergent soient utilisées. Certains

détergents peuvent être plus corrosifs que d’autres.

• Vérifier que le bouchon du réservoir du sel soit bien fermé et que le

réglage de l’installation de l’adoucisseur d’eau soit correct.

Si, après l’application des instructions sus mentionnées, les anomalies
de fonctionnement devaient persister, il faudra contacter le centre
d’assistance technique autorisé le plus proche.

ATTENTION : les interventions effectuées sur l’appareil par un
personnel non autorisé ne sont pas couvertes par la garantie et
sont donc à la charge de l’usager.

DONNÉES TECHNIQUES

Largeur
Profondeur mesurée au profil

externe du bandeau de commandes
Hauteur (selon les modèles)

Capacité
Pression eau d’alimentation
Données électriques



597÷ 599 mm
Installation libre: 600 mm

Intégrable: 590 mm - Totalement intégrable: 570 mm
Installation libre: de 850 mm à 870 mm

de 890 mm à 910 mm
Intégrable et totalement intégrable: de 820 mm à 870 mm
de 860 mm à 910 mm

14 Couverts standards
min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bars)
Voir plaque des caractéristiques
