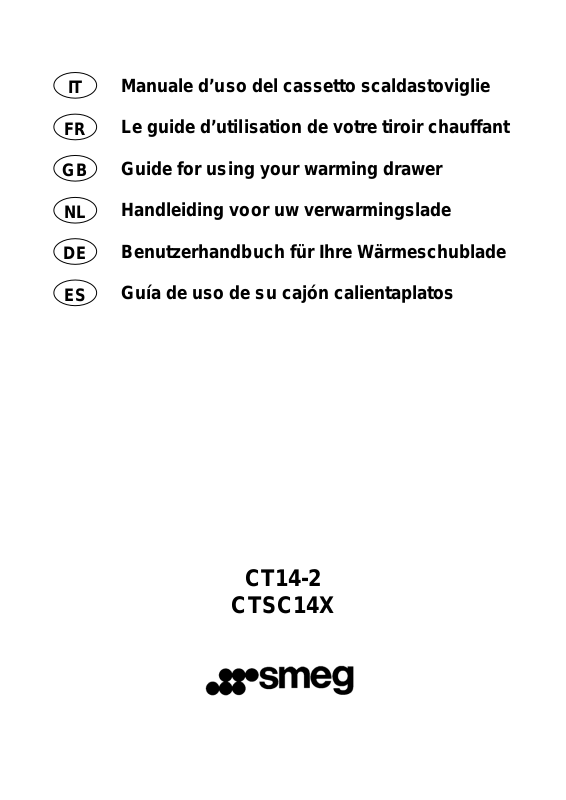

Manuale d’uso del cassetto scaldastoviglie
IT
Le guide d’utilisation de votre tiroir chauffant
FR
Guide for using your warming drawer
GB
Handleiding voor uw verwarmingslade
NL
Benutzerhandbuch für Ihre Wärmeschublade
DE
ES
Guía de uso de su cajón calientaplatos
CT14-2
CTSC14X
Sommaire FR
Protection de l’environnement 11
Edito 12
Description du tiroir chauffant 13
Conseils de sécurité 14
Installation 15
Encastrement 16
Utilisation du tiroir chauffant 17
Entretien et nettoyage 20
PROTECTION DE L’ENVIRONNEMENT
Les matériaux d’emballage de cet appareil sont recyclables. Participez à leur
recyclage et contribuez ainsi à la protection de l’environnement en les
déposant dans les conteneurs municipaux prévus à cet effet.
:
Le symbole
peut être traité comme déchet ménager. Il doit plutôt être remis au point de
ramassage concerné, se chargeant du recyclage du matériel électrique et
électronique. En vous assurant que ce produit est éliminé correctement,
vous favorisez la prévention des conséquences négatives pour
l’environnement et la santé humaine qui, sinon, seraient le résultat d’un
traitement inapproprié des déchets de ce produit.
Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre
contact avec le bureau municipal de votre région, votre service d’élimination
des déchets ménagers ou le magasin où vous avez acheté le produit.
sur le produit ou son emballage indique que ce produit ne
11
Edito
Chère cliente, cher client,
Vous venez d’acquérir un tiroir chauffant SMEG et nous vous en remercions.
Notre société a conçu pour vous une nouvelle génération d’appareils, qui par
leur qualité, leur design et leurs évolutions technologiques en font des
produits fiables révélant un savoir-faire unique.
Votre nouveau tiroir chauffant SMEG s’intègrera harmonieusement dans
votre cuisine et alliera parfaitement les performances adaptées au
préchauffage de votre vaisselle, et la facilité d’utilisation.
Vous trouverez dans la gamme des produits SMEG, un vaste choix de fours,
de fours micro-ondes, de tables de cuisson, de hottes aspirantes, de lavevaisselle, lave-linge et de réfrigérateurs intégrables, que vous pourrez
coordonner à votre nouveau tiroir chauffant SMEG.
Bien entendu, dans un souci permanent de satisfaire le mieux possible vos
exigences vis à vis de nos produits, notre service consommateurs est à votre
disposition et à votre écoute pour répondre à toutes vos questions ou
suggestions.
Grâce à ces « nouveaux objets de valeurs » qui nous servent de repère dans
nos vies de tous les jours, SMEG, référence de l’excellence, est une véritable
invitation à un nouvel art de vivre.
La marque SMEG.
12
Description du tiroir chauffant FR
1. Minuterie interrupteur marche/arrêt
2. Voyant de mise sous tension en façade
3. Sélecteur de température
4. Tiroir à vaisselle
5. Fond antidérapant
13
Conseils de sécurité
Conservez cette notice d’utilisation avec votre appareil. Si l’appareil
devait être vendu ou cédé à une autre personne, assurez-vous que la
notice d’utilisation l’accompagne.
Merci de prendre connaissance de ces conseils avant d’installer et
d’utiliser votre tiroir chauffant. Ils ont été rédigés pour votre sécurité et
celle d’autrui.
Ce tiroir chauffant a été conçu pour être utilisé par des particuliers dans leur
lieu d’habitation. Il est destiné exclusivement à préchauffer la vaisselle. Toute
autre utilisation est interdite et peut être dangereuse. Le fabricant se dégage
de toute responsabilité en cas d’utilisations non conformes.
N’utilisez cet appareil qu’après encastrement dans la niche prévue. Seul
l’encastrement permet d’éviter tout risque de contact avec les composants
sous tension.
N’ouvrez en aucun cas la carrosserie de l’appareil.
L’enceinte du tiroir chauffant peut atteindre 70°C suivant la température
choisie et la durée d’utilisation. Pour enlever la vaisselle chaude, utilisez des
maniques ou des gants.
N’utilisez pas le tiroir chauffant pour maintenir au chaud, réchauffer ou cuire
des aliments ou des boissons. L’humidité des aliments ou boissons pourrait
entraîner une corrosion de l’appareil.
Ne montez et ne vous asseyez pas sur le tiroir ouvert. Les rails télescopiques
seraient endommagés. La capacité de charge du tiroir est de 20 kg
maximum.
Ne rangez pas de récipient en plastique ou d’objets inflammables dans
l’appareil. Ils pourraient fondre ou prendre feu à sa mise en marche.
L’appareil n’est pas prévu pour être utilisé par des enfants ou des personnes
handicapées sans surveillance. Les enfants doivent être surveillés pour
s’assurer qu’ils ne jouent pas avec l’appareil.
14
Installation FR
Avant d’effectuer le branchement, s’assurer que les fils de votre
installation électrique sont d’une section suffisante pour alimenter
normalement l’appareil. Le fusible de votre installation doit être de 10
ampères.
Il faut prévoir dans le circuit d'alimentation un dispositif de coupure bipolaire
dont l'ouverture des contacts est supérieure à 3 mm.
Le raccordement électrique est à réaliser avant la mise en place de l’appareil
dans le meuble.
Le tiroir doit être branché avec le câble d’alimentation (normalisé) à 3
conducteurs de 1 mm² (1 ph + 1 N + terre) qui doivent être raccordés sur
réseau 220-240 V ∼ monophasé par l’intermédiaire d’une prise de courant 1
ph + N + terre normalisé CEI 60083 ou conformément aux règles
d’installation. Le fil de protection (vert/jaune) est relié à la borne
l’appareil et doit être relié à la terre de l’installation.
Dans le cas d’un branchement avec prise de courant, celle-ci doit rester
accessible après l’installation de l’appareil.
Le neutre du tiroir chauffant (fil bleu) doit être raccordé au neutre du réseau.
Si le câble d’alimentation est endommagé, il doit être remplacé par un câble
équivalent (H05RNF 3x1mm²) disponible auprès du service après-vente.
de
15
Encastrement
Introduire l’appareil dans la niche du meuble. Vérifiez que la carrosserie de
l’appareil soit bien positionnée.
Ouvrez le tiroir et fixez l’appareil aux parois latérales du meuble avec les 2 vis
et les 2 entretoises livrées.
16
Utilisation du tiroir chauffant FR
INFORMATION PREALABLE
Cet appareil doit exclusivement servir à préchauffer la vaisselle.
L’appareil dispose d’un système de chauffage à air chaud. Un ventilateur
répartit la chaleur de la résistance dans le tiroir. La vaisselle est réchauffée
uniformément et rapidement grâce à la circulation d’air.
Une grille de protection évite le contact avec la résistance et le ventilateur.
Le fond du tiroir est recouvert d’une surface antidérapante qui empêche que
la vaisselle ne glisse lors de l’ouverture du tiroir.
ELEMENTS DE COMMANDE
Vous disposez d’un sélecteur de température et d’une minuterie interrupteur
Marche/Arrêt. Ils ne sont apparents que lorsque le tiroir est ouvert.
Lorsque le tiroir est fermé, le voyant situé sur le devant de l’enceinte vous
permet de voir si l’appareil est en marche.
PRINCIPE DE COMMANDE
Posez la vaisselle dans le tiroir.
Sélectionnez une température.
Sélectionnez une durée (minimum 10 minutes).
Le voyant de mise sous tension s’allume.
Fermez le tiroir.
Lorsque la durée réglée est écoulée, le système de chauffage à air chaud
s’arrête et une sonnerie retentit.
Pour arrêter la sonnerie, se mettre en position 0.
:
:
:
17
Utilisation du tiroir chauffant
SELECTION DE LA TEMPERATURE
Le sélecteur de température permet de régler une température comprise
entre 30 et 70 °C.
Sur l’échelle de température, voici les meilleures températures pour le type
de vaisselle utilisé :
40 °C : pour les tasses ou les verres. Versées ensuite dans des tasses ou
verres préchauffés à cette température, les boissons chaudes conservent
leur chaleur plus longtemps.
60 °C : pour les assiettes et les plats. Les mets disposés sur des assiettes
ou plats préchauffés conservent leur chaleur.
TEMPS DE PRECHAUFFAGE
Le temps de préchauffage est fonction de plusieurs facteurs :
matériau et épaisseur de la vaisselle
charge
disposition de la charge
réglage de la température
Il est donc impossible de donner des valeurs toujours vérifiables.
Quelques repères :
Pour un réglage de température de 60 °C, le réchauffage homogène :
de la vaisselle nécessaire à un repas pour six personnes est d’environ 30
min.
de la vaisselle nécessaire à un repas pour douze personnes est d’environ
40 min.
Vous déterminerez vous-même avec l’expérience quelle durée est la plus
appropriée pour votre vaisselle.
:
:
18
Utilisation du tiroir chauffant FR
CAPACITE
La capacité dépend de la hauteur du modèle, du poids et des dimensions de
votre vaisselle.
Ce modèle présente une capacité de charge maximale de 20 kg.
Les exemples suivants sont donnés à titre indicatif :
:
Les quantités sont déterminées par le volume
Vaisselle pour 6 personnes :
6 grandes assiettes Ø 28 cm
6 assiettes à soupe Ø 22 cm
1 saladier Ø 22 cm
1 saladier Ø 20 cm
1 saladier Ø 18 cm
2 plats à viandes 36 cm
ou 16 grandes assiettes Ø 28 cm
+ 8 bols Ø 10 cm
ou 24 assiettes à soupe Ø 22 cm
ou 40 bols Ø 10 cm
ou 60 tasses Ø 8 cm
19
Entretien et nettoyage
Avant tout entretien, arrêtez l’appareil et laissez-le refroidir.
Nettoyez toutes les surfaces uniquement avec une éponge, du produit à
vaisselle et de l’eau chaude. Séchez ensuite avec un chiffon doux.
Ne pas nettoyer l’appareil avec un nettoyeur à vapeur.
L’emploi de produits abrasifs, d’alcool ou de diluant est déconseillé; ils sont
susceptibles de détériorer l’appareil.
La façade en inox est sensible aux rayures et aux coupures. Utilisez un
détergent spécial inox non abrasif.
Le fond antidérapant peut être enlevé pour nettoyer le fond du tiroir.
Vous pouvez nettoyer le fond antidérapant avec de l’eau chaude et du liquide
vaisselle. Ensuite, séchez-le bien et remettez-le dans le tiroir lorsqu’il est
parfaitement sec.
20
