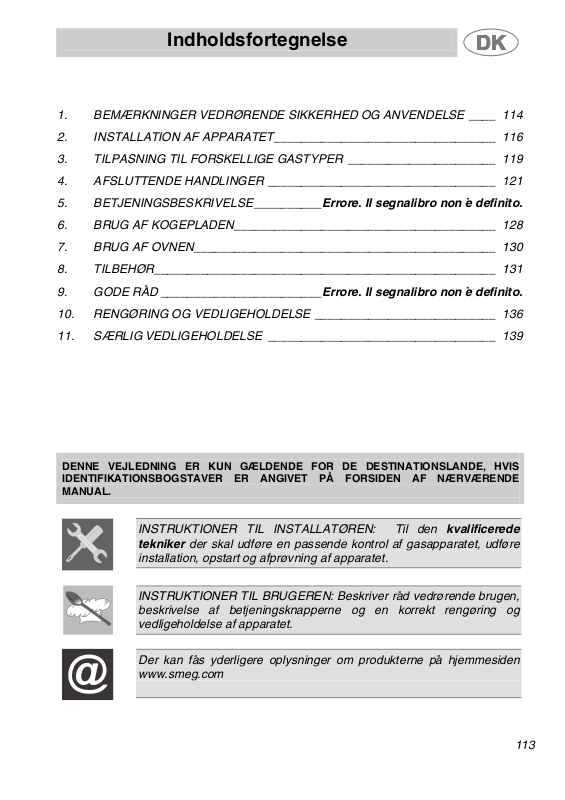

Indholdsfortegnelse

BEMÆRKNINGER VEDRØRENDE SIKKERHED OG ANVENDELSE ____ 114

2. INSTALLATION AF APPARATET_________________________________ 116

3. TILPASNING TIL FORSKELLIGE GASTYPER ______________________ 119

4. AFSLUTTENDE HANDLINGER __________________________________ 121

5. BETJENINGSBESKRIVELSE__________Errore. Il segnalibro non è definito.

6. BRUG AF KOGEPLADEN_______________________________________ 128

7. BRUG AF OVNEN_____________________________________________ 130

8. TILBEHØR___________________________________________________ 131

9. GODE RÅD ________________________Errore. Il segnalibro non è definito.

10. RENGØRING OG VEDLIGEHOLDELSE ___________________________ 136

11. SÆRLIG VEDLIGEHOLDELSE __________________________________ 139

DENNE VEJLEDNING ER KUN GÆLDENDE FOR DE DESTINATIONSLANDE, HVIS IDENTIFIKATIONSBOGSTAVER ER ANGIVET PÅ FORSIDEN AF NÆRVÆRENDE MANUAL.

INSTRUKTIONER TIL INSTALLATØREN: Til den kvalificerede tekniker der skal udføre en passende kontrol af gasapparatet, udføre

installation, opstart og afprøvning af apparatet.

INSTRUKTIONER TIL BRUGEREN: Beskriver råd vedrørende brugen, beskrivelse af betjeningsknapperne og en korrekt rengøring og vedligeholdelse af apparatet.

Der kan fås yderligere oplysninger om produkterne på hjemmesiden www.smeg.com

113

Præsentation

1. BEMÆRKNINGER VEDRØRENDE SIKKERHED OG ANVENDELSE

DENNE MANUAL UDGØR EN INTEGRERET DEL AF APPARATET. DEN SKAL OPBEVARES SIKKERT OG TILGÆNGELIGT UNDER HELE KOMFURETS LEVETID, OG DET ANBEFALES AT LÆSE DENNE MANUAL OG ALLE INDIKATIONER INDEHOLDT I DEN GRUNDIGT, FØR KOMFURET TAGES I BRUG. GEM OGSÅ SERIEN AF DYSER, SOM FØLGER MED. INSTALLATIONEN SKAL UDFØRES AF KVALIFICERET PERSONALE OG I HENHOLD TIL GÆLDENDE REGLER. DETTE APPARAT ER KONSTRUERET TIL BRUG I PRIVATE HJEM, OG ER I OVERENSSTEMMELSE MED DE P.T. GÆLDENDE EU-DIREKTIVER. APPARATET ER BLEVET FREMSTILLET MED HENBLIK PÅ DEN FØLGENDE FUNKTION: STEGNING OG OPVARMNING AF

MADVARER; ENHVER ANDEN BRUG ANSES FOR UKORREKT. FABRIKANTEN FRASIGER SIG ETHVERT ANSVAR, SÅFREMT APPARATET ANVENDES TIL ANDRE FORMÅL END DE, SOM ER ANGIVET HERI.

UNDGÅ AT EFTERLADE EMBALLAGERESTER UDEN OPSYN I HJEMMET. SORTER DE FORSKELLIGE TYPER MATERIALE FRA EMBALLAGEN, OG AFLEVER DEM PÅ NÆRMESTE GENBRUGSSTATION.

DET ER ET KRAV, AT DER ER JORDTILSLUTNING I HENHOLD TIL SIKKERHEDSSTANDARDERNE FOR DET ELEKTRISKE ANLÆG.

114

STIKKET SOM SKAL TILSLUTTES FORSYNINGSKABLET OG DEN TILHØRENDE KONTAKT SKAL VÆRE AF SAMME TYPE, OG SKAL OVERHOLDE GÆLDENDE STANDARDER. STIKKONTAKTEN SKAL VÆRE TILGÆNGELIG, NÅR APPARATET ER BYGGET IND I KØKKENELEMENTET. TAG ALDRIG STIKKET UD VED AT TRÆKKE I LEDNINGEN.

UMIDDELBART EFTER INSTALLATIONEN AF APPARATET SKAL DER UDFØRES EN KORT TEST AF DENNE, SOM ANGIVET I DET NEDENSTÅENDE. HVIS APPARATET IKKE VIRKER, SKAL DET KOBLES FRA EL-FORSYNINGEN, OG DER SKAL RETTES HENVENDELSE TIL DET NÆRMESTE KUNDESERVICECENTER. FORSØG ALDRIG AT REPARERE APPARETET.

EFTER HVER ANVENDELSE AF PLADEN SKAL MAN ALTID KONTROLLERE AT BETJENINGSKNAPPERNE ER I POSITIONEN

SÆT ALDRIG BRANDBARE GENSTANDE I OVNENE: HVIS DE BLIVER TÆNDT VED ET UHELD, KAN DER OPSTÅ BRAND.

(SLUKKET).

Præsentation

IDENTIFIKATIONSSKILTET MED TEKNISKE DATA, SERIENUMMERET OG MÆRKNINGEN ER SYNLIGT OG PLACERET INDEN I OPBEVARINGSRUMMET. SKILTET MÅ ALDRIG FJERNES.

APPARATET BLIVER MEGET VARMT UNDER BRUG. UNDGÅ AT RØRE VED VARMEELEMENTERNE INDE I OVNEN.

SÆT IKKE GRYDER MED EN UJÆVN BUND PÅ KOGEPLADENS RISTE.

DETTE APPARAT MÅ IKKE MONTERES PÅ FORHØJEDE PLATFORME.

ANVEND IKKE GRYDER ELLER STEGEPANDER, SOM ER STØRRE END STEGEFLADEN.

APPARATET ER BEREGNET TIL AT BLIVE ANVENDT AF VOKSNE. LAD IKKE BØRN NÆRME SIG APPARATET ELLER BRUGE DET TIL LEG. UNDER TILBEREDNING MED OVNDØREN KOMMER DER MEGET VARME FRA DE INDVENDIGE DELE: HOLD BØRN PÅ SIKKER AFSTAND.

DØRENE ER FORSYNET MED FJEDRE: PAS PÅ IKKE AT LUKKE DEM PÅ FINGRENE.

DETTE APPARAT ER MÆRKET I OVERENSSTEMMELSE MED DET EUROPÆISKE DIREKTIV 2002/96/EF OM ELEKTRISKE OG ELEKTRONISKE APPARATER (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT WEEE). DETTE DIREKTIV DEFINERER STANDARDERNE FOR INDSAMLING OG GENANVENDELSE AF KASSEREDE APPARATER, SOM ER GÆLDENDE I HELE DEN EUROPÆISKE UNION.

FØR APPARATET TAGES I FUNKTION ER DET NØDVENDIGT AT FJERNE ALLE ETIKETTER OG BESKYTTELSESFILMEN, SOM KAN FINDES PÅ BÅDE INDER- OG YDERSIDE.

Fabrikanten fralægger sig ethvert ansvar for skader på personer og materialer, som kan tilskrives manglende overholdelse af disse anvisninger, manipulering med apparatet eller nogle af dets komponenter, eller anvendelse af uoriginale reservedele.

115

Instruktioner til installatøren

2. INSTALLATION AF APPARATET

Installationen af apparatet skal udføres af en kvalificeret tekniker og i overensstemmelse med gældende standarder. Dette apparat er udstyret med brandbeskyttelse (type Y) og må stilles mod vægge, der overstiger arbejdsfladens højde. Man skal sikre sig, at afstanden mellem kogepladerne og en eventuel hylde placeret ovenover er på mindst 750 mm.

2.1 Elektrisk tilslutning

Man skal sikre sig, at strømstyrken i forbindelsesledningerne stemmer overens med de karakteristika, der er angivet på skiltet, som sidder inden i opbevaringsrummet. Dette skilt må aldrig fjernes.

Såfremt apparatet er tilsluttet til elnettet med en fast forbindelse, skal man sørge for, at der på strømforsyningsledningen findes en flerpolet afbryderanordning, med en kontaktåbning på mindst 3 mm, som sidder i nærheden af apparatet, så den nemt kan nås.

Tilslutningen til elnettet kan være fast eller med stik og stikkontakt. I det andet tilfælde skal der anvendes en passende ledning, der er i overensstemmelse med gældende standarder. Apparatet skal obligatorisk have jordforbindelse, uanset tilslutningstypen. Før apparatet tilsluttes, skal man sikre sig, at strømforsyningsledningen har en passende jordforbindelse. Undgå brug af stikomformere, adaptere eller stikdåser.

Fabrikanten fralægger siger sig ethvert ansvar for skader på personer og materialer, som kan tilskrives manglende overholdelse af disse anvisninger samt manipulering af apparatet eller nogle af dets komponenter.

Såfremt forsyningskablet skal udskiftes, må tværsnittet på det nye kabel ikke være under 1,5 mm2(3 x 1,5 kabel). Man bør huske, at den ende som skal tilsluttes apparatet skal have et jordledning (gul-grøn), som er mindst 20mm længere. Anvend kun specialkabler, der kan købes hos autoriserede servicecentre.

116

Instruktioner til installatøren

2.2 Udluftning af lokaler

Apparatet kan kun installeres i lokaler med permanent udluftning, som foreskrevet af de gældende standarder. Der skal være en tilstrækkelig lufttilstrømning til lokalet, hvor apparatet er monteret til at sikre, at gassen brænder regelmæssigt og til at sikre den nødvendige luftudskiftning i selve lokalet. Indsugningsmundingerne skal beskyttes med riste, og de skal have en størrelse, der er i overensstemmelse med de gældende standarder, og de skal være placeret således, at de ikke tildækkes, heller ikke delvist. Lokalet skal holdes tilstrækkeligt ventileret for at fjerne varmen og fugten som produceres under tilberedning: Det anbefales særligt efter længere tids brug at åbne et vindue eller at hæve hastigheden på eventuelle ventilatorer.

2.3 Udledning af forbrændingsprodukter

Udledning af forbrændingsprodukter skal sikres ved hjælp af emhætter, som er sluttet til en sikker og effektiv skorsten med naturlig cirkulation, eller ved hjælp af tvungen udsugning. Et effektivt udsugningssystem kræver nøjagtig planlægning af en fagligt kompetent specialist, under overholdelse af placeringer og afstande angivet af de gældende standarder. Efter endt indgreb skal installatøren udstede en overensstemmelsesattest i overensstemmelse med gældende lovgivning.

2.4 Gastilslutning

Monteringen - der skal udføres med en gummislange, som er i overensstemmelse med standarden UNI-CIG 7140 - skal udføres således, at slangens længde ikke overstiger 1,5 meter, og man skal sikre sig, at slangen ikke kommer i kontakt med bevægelige dele eller klemmes. Slangens indvendige diameter skal være 8 mm for FLYDENDE GAS og 13 mm for METANGAS og BYGAS. Kontrollér, at alle de følgende betingelser er opfyldt:

• at slangen er fastgjort til slangeholderen med sikkerhedsspændbånd.

• at det er muligt at inspicere slangen i hele dens længde (maks. 1,5 m).

• at slangen på intet punkt kommer i kontakt med varme flader (maks. 50° C).

• at slangen ikke trækkes eller klemmes sammen og ikke er bøjet for meget.

• at slangen ikke kommer i kontakt med skarpe dele eller kanter.

• hvis slangen ikke er helt tæt og hvis der slipper gas ud fra den, skal

man ikke forsøge at reparere den , men udskifte den med en ny.

• at slangens udløbsdato ikke er overskredet.

Vigtigt: anvend kun en gummislange der er i overensstemmelse med standarden UNI-CIG 7140, hvis det drejer sig om en installation, som kan efterses (Fig. B).

117

Instruktioner til installatøren

2.4.1 Tilslutning til metangas eller bygas

Udfør tilslutningen til gasnettet med en gummislange der er i overensstemmelse med egenskaberne angivet i den gældende standard (kontrollér at seglet for denne standard er præget på slangen). Skru omhyggeligt slangeholderen A fast på apparatets gastilslutning B, med en pakning Cimellem. Sæt gummislangen D fast på slangeholderen A og fastgør den med et spændbånd E i overensstemmelsen med gældende standarder.

2.4.2 Tilslutning til flydende gas

Anvend en trykformindsker i overensstemmelse med gældende standard og udfør tilslutningen til gasflasken i overensstemmelse med den gældende standard. Kontrollér at forsyningstrykket overholder værdierne som er angivet i tabellen i afsnit “3,2 Tabeller over egenskaber for blus og dyser”.

Skru den lille slangeholder F på den store slangeholder A. Tilslut denne enhed til gastilslutning B (eller anvend slangeholderen G, der fastgøres direkte på gastilslutningen B) og sæt pakningen C imellem. Tryk enden af gummislangen H fast på slangeholderen A+F (eller G) og til udgangsstykket på gasflaskens trykreduktionsventil. Fastgør slangens ende H til slangeholderen A+F (eller G) med spændbåndet I i overensstemmelse med gældende standard. Anvend udelukkende slangeholdere der er i overensstemmelse med den gældende standard.

2.4.3 Tilslutning med fleksible stålrør (for alle gastyper)

Denne type tilkobling kan udføres både for indbyggede og fritstående apparater. Anvend udelukkende fleksible stålrør der er i overensstemmelse med den gældende standard og med en maksimal længde på 2 meter. Skru enden af det fleksible rør L, med pakningen C imellem, fast på det ½” gevindskårne gastilslutningsstykke B til udvendig gas (ISO 228-1). Efter at have fuldført monteringen skal der kontrolleres for eventuelle lækager med en sæbeopløsning, det må aldrig gøres med en flamme. Sørg for at slangen er i overensstemmelse med den gældende standard. Vær opmærksom på at slangen ikke bliver klemt eller beskadiget.

118

Instruktioner til installatøren

3. TILPASNING TIL FORSKELLIGE GASTYPER

Før udførsel af de følgende indgreb skal strømmen til apparatet frakobles.

Komfurets kogeplade er som udgangspunkt klargjort til drift medmetangas G 20 (2H) med et tryk på 20 mbar. Hvis der anvendes andre typer gas, skal man udskifte blussenes dyser og indstille minimumsflammen på gashanerne. For at udskifte dyserne skal man følge anvisningerne i det følgende afsnit.

3.1 Udskiftning af dyser

1. Tag ristene af, fjern alle møtrikkerne og blussenes dæksler;

2. Med en 7 mm skruenøgle skrues blussenes dyser af.

3. udskift blussenes dyser med dem der er angivet i referencetabellen for den pågældende gastype;

119

Instruktioner til installatøren

3.2 Tabeller over egenskaber for blus og dyser

Nominel Blus Termisk

Flydende gas – G30 30 mbar

Effekt (kW)

Dysediamete Reduceret Effekt Effekt

r 1/100mm effekt (W) g/h G30 g/h G31 Hjælpe 1.05 50 400 76 75 Halv hurtig 1.8 65 500 131 129 Hurtig 3.0 85 800 218 214 Tredobbelt 3.9 100 1600 284 279

dæksel

Nominel Blus Termisk

Bygas – G110 8 mbar

Effekt (kW)

Dysediameter 1/100mm Reduceret effekt (W) Hjælpe 1.05 145 400 Halv hurtig 1.8 185 500 Hurtig 3.0 260 800 Tredobbelt 3.9 350 1200

dæksel

De relative værdier for bygas refererer til apparater i kategorien III 1a2H3+.

Nominel Blus Termisk

Metangas – G20 20 mbar

Effekt (kW)

Dysediameter 1/100mm Reduceret effekt (W) Hjælpe 1.05 72 400 Halv hurtig 1.8 97 500 Hurtig 3.0 115 800 Tredobbelt

3.9 135 1600

dæksel

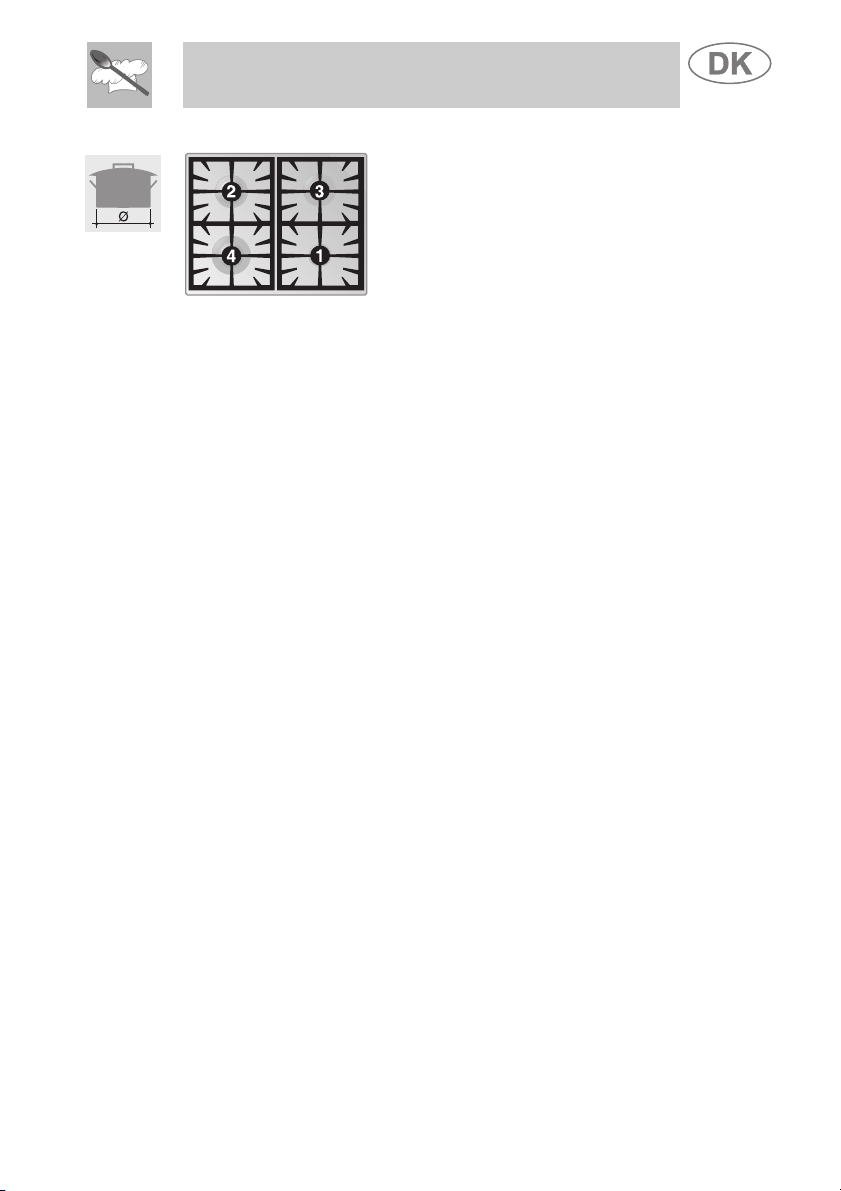

3.3 Blussenes placering på kogepladen

BLUS

1 Hjælpe 2 Halv hurtig 3 Hurtig 4 Tredobbelt dæksel

120

Instruktioner til installatøren

4. AFSLUTTENDE HANDLINGER

Efter at have udskiftet dyserne, skal blussenes dæksler, møtrikker og ristene sættes tilbage på plads.

Efter at have udført indstillingen med en anden type gas end den på fabrikken afprøvede, skal gasindstillingsetiketten påsat apparatet udskiftes med den, der svarer til den nye gas. Etiketten findes i konvolutten med dyserne.

4.1 Indstilling af minimum for bygas og metangas

Tænd for blusset og sæt det på minimumsflamme

. Tag knappen af gashanen og skru på reguleringsskruen ved siden af hanens stang, indtil der opnås en regelmæssig minimumsflamme. Genmontér knappen og kontrollér at blussets flamme er stabil (når knappen drejes hurtigt fra maksimum til minimum, må flammen ikke gå ud). Gentag operationen for alle gashanerne.

4.2 Minimumindstilling for flydende gas

For at indstille minimum for flydende gas, skal man skrue skruen, der befinder sig ved siden af hanens stang, helt af. Bypass-diametrene for hver enkelt blus er vist i afsnittet “3.2 Tabeller med blussenes og dysernes egenskaber”. Efter at have fuldendt indstillingen skal der igen forsegles med lak eller et lignende materiale.

4.3 Placering og nivellering af apparatet

Efter at have tilsluttet strøm og gas skal apparatet nivelleres på gulvet ved at stille på de fire støttefødder.

121
