1. ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
ДАННОЕ РУКОВОДСТВО ЯВЛЯЕТСЯ НЕОТЪЕМЛЕМОЙ ЧАСТЬЮ
ПРИБОРА. ХРАНИТЕ ЕГО В ЦЕЛОСТНОСТИ ПОД РУКОЙ НА
ПРОТЯЖЕНИИ ВСЕГО СРОКА СЛУЖБЫ ПЛИТЫ. РЕКОМЕНДУЕТСЯ
ВНИМАТЕЛЬНО ПРОЧИТАТЬ ДАННОЕ РУКОВОДСТВО И ВСЕ УКАЗАНИЯ ,
СОДЕРЖАЩИЕСЯ В НЕМ, ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ ПЛИТЫ.
УСТАНОВКУ ДОЛЖЕН ВЫПОЛНЯТЬ КВАЛИФИЦИРОВАННЫЙ ПЕРСОНАЛ
С СОБЛЮДЕНИЕМ ДЕЙСТВУЮЩИХ НОРМ. ДАННЫЙ ПРИБОР
ПРЕДНАЗНАЧЕН ДЛЯ ДОМАШНЕГО ПОЛЬЗОВАНИЯ И СООТВЕТСТВУЕТ
ВСЕМ ДЕЙСТВУЮЩИМ В НАСТОЯЩЕЕ ВРЕМЯ ДИРЕКТИВАМ ЕС. ОН
ПРЕДНАЗНАЧЕНО ДЛЯ ВЫПОЛНЕНИЯ СЛЕДУЮЩИХ ФУНКЦИЙ:
ПРИГОТОВЛЕНИЕ И ПОДОГРЕВ ПИЩИ; ЛЮБОЕ ИНОЕ ИСПОЛЬЗОВАНИЕ
СЧИТАЕТСЯ НЕНАДЛЕЖАЩИМ.
КОМПАНИЯ-ПРОИЗВОДИТЕЛЬ СНИМАЕТ С СЕБЯ ОТВЕТСТВЕННОСТЬ
ЗА ПРИМНЕНИЯ, ОТЛИЧАЮЩИЕСЯ ОТ УКАЗАННЫХ.
НЕ ОСТАВЛЯЙТЕ НЕХРАНИМЫЕ ОСТАТКИ УПАКОВКИ В ДОМЕ.
ОТДЕЛИТЕ ОТХОДЫ УПАКОВКИ И СДАЙТЕ В БЛИЖАЙШИЙ ПУНКТ СБОРА
СООТВЕТСТВУЮЩЕГО УТИЛЯ.
ОБЯЗАТЕЛЬНО ДОЛЖНО БЫТЬ ЗАЗЕМЛЕНИЕ, ВЫПОЛНЕННОЕ, КАК
ПРЕДУСМОТРЕНО ПРАВИЛАМИ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ
ЭЛЕКТРОУСТАНОВОК.
ШТЕПСЕЛЬНАЯ ВИЛКА КАБЕЛЯ ПИТАНИЯ И СООТВЕТСТВУЮЩАЯ
РОЗЕТКА ДОЛЖНЫ БЫТЬ ОДНОГО ТИПА И СООТВЕТСТВОВАТЬ
ДЕЙСТВУЮЩИМ НОРМАМ.
ВО ВСТРОЕННОМ АППАРАТЕ РАЗЪЕМ КАБЕЛЯ ДОЛЖЕН БЫТЬ
ДОСТУПЕН.
НИКОГДА НЕ ТЯНИТЕ ЗА КАБЕЛЬ, ВЫНИМАЯ ВИЛКУ.
СРАЗУ ЖЕ ПОСЛЕ УСТАНОВКИ ВЫПОЛНИТЕ КРАТКУЮ ПРОВЕРКУ
ВАРОЧНОЙ ПАНЕЛИ, СЛЕДУЯ ПРИВЕДЕННЫМ УКАЗАНИЯМ. В СЛУЧАЕ
НЕПОЛАДОК ОТКЛЮЧИТЬ АППАРАТ ОТ ЭЛЕКТРИЧЕСКОЙ СЕТИ И
ОБРАТИТЬСЯ ЗА ПОМОЩЬЮ В БЛИЖАЙШИЙ СЕРВИСНЫЙ ЦЕНТР.
НЕ ПЫТАЙТЕСЬ РЕМОНТИРОВАТЬ ПРИБОР САМОСТОЯТЕЛЬНО.
ПО ОКОНЧАНИИ ЛЮБОГО ИСПОЛЬЗОВАНИЯ ВАРОЧНОЙ ПАНЕЛИ
ВСЕГДА ПРОВЕРЯЙТЕ, ЧТОБЫ РУЧКИ УПРАВЛЕНИЯ БЫЛИ В
ПОЛОЖЕНИИ 0 (ВЫКЛЮЧЕНО).
ЗАПРЕЩАЕТСЯ ПОМЕЩАТЬ В ДУХОВКУ ВОСПЛАМЕНЯЕМЫЕ
ПРЕДМЕТЫ: ПРИ СЛУЧАЙНОМ ПОПАДАНИИ МОЖЕТ ВОЗНИКНУТЬ
ОПАСНОСТЬ ПОЖАРА.
164
Оглавление
ПАСПОРТНАЯ ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ, ПАСПОРТНЫМ
НОМЕРОМ И МАРКИРОВКОЙ РАСПОЛОЖЕНА НА ВИДНОМ МЕСТЕ
ВНУТРИ ОТСЕКА ДЛЯ ХРАНЕНИЯ ПРИНАДЛЕЖНОСТЕЙ.
ЗАПРЕЩАЕТСЯ СНИМАТЬ ЭТУ ТАБЛИЧКУ.
ЭТО УСТРОЙСТВО НЕ ДОЛЖНО УСТАНАВЛИВАТЬСЯ НА ПРИПОДНЯТЫХ
ПЛАТФОРМАХ.
ВО ВРЕМЯ ЭКСПЛУАТАЦИИ ПРИБОР СИЛЬНО НАГРЕВАЕТСЯ. НЕ
КАСАТЬСЯ НАГРЕВАТЕЛЬНЫХ ЭЛЕМЕНТОВ ВНУТРИ ДУХОВКИ.
НЕ СТАВЬТЕ НА РЕШЕТКУ ВАРОЧНОЙ ПАНЕЛИ КАСТРЮЛИ С
НЕРОВНЫМ И НЕПРАВИЛЬНОЙ ФОРМЫ ДНОМ.
ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ВАРОЧНУЮ ПАНЕЛЬ КАК РАБОЧУЮ
ПОВЕРХНОСТЬ.
ВНИМАНИЕ: ЕСЛИ СТЕКЛОКЕРАМИЧЕСКАЯ ПАНЕЛЬ НАКЛОНЕНА,
ОТКЛЮЧИТЬ УСТРОЙСТВО ОТ СЕТИ ЭЛЕКТРОПИТАНИЯ И ОБРАТИТЬСЯ
В СЕРВИСНЫЙ ЦЕНТР.
ЗАПРЕЩАЕТСЯ ЭКСПЛУАТИРОВАТЬ ДАННЫЙ ПРИБОР ЛЮДЯМ С
ФИЗИЧЕСКИМИ И УМСТВЕННЫМИ ОТКЛОНЕНИЯМИ (А ТАКЖЕ ДЕТЯМ) И
ЛИЦАМ, НЕ ИМЕЮЩИМ ОПЫТА ОБРАЩЕНИЯ С ЭЛЕКТРОПРИБОРАМИ,
КРОМЕ КАК ПОД НАБЛЮДЕНИЕМ И КОНТРОЛЕМ СО СТОРОНЫ
ВЗРОСЛЫХ, ОТВЕЧАЮЩИХ ЗА ИХ БЕЗОПАНОСТЬ.
ЭТОТ АППАРАТ ИМЕЕТ ОПОЗНАВАТЕЛЬНЫЙ ЗНАК В СООТВЕТСТВИИ С
ДИРЕКТИВОЙ ЕЭС 2002/96/CE ДЛЯ ОТСЛУЖИВШИХ ЭЛЕКТРИЧЕСКИХ И
ЭЛЕКТРОННЫХ АППАРАТОВ (WASTE ELECTRICAL AND ELECTRONIC
EQUIPMENT - WEEE).
В УКАЗАННОЙ ДИРЕКТИВЕ ОПРЕДЕЛЯЮТСЯ ДЕЙСТВУЮЩИЕ НА ВСЕЙ
ТЕРРИТОРИИ ЕВРОПЕЙСКОГО СОЮЗА НОРМЫ СБОРА И ПЕРЕРАБОТКИ
ОТРАБОТАВШИХ АППАРАТОВ.
ПЕРЕД ИСПОЛЬЗОВАНИЕМ ОБЯЗАТЕЛЬНО УДАЛИТЕ ВСЕ ЭТИКЕТКИ И
ЗАЩИТНЫЕ ПЛЕНКИ С ВНУТРЕННИХ И НАРУЖНЫХ ПОВЕРХНОСТЕЙ
ПРИБОРА.
Компания-производитель снимает с себя любую
ответственность за ущерб, причиненный людям или имуществу в
результате несоблюдения вышеуказанных требований или
повреждения отдельных деталей варочной панели и использования
неоригинальных запчастей.
165
Инструкции для установщика
2. УСТАНОВКА ПРИБОРА
Это устройство снабжено защитным противопожарным
устройством (типа Y) и может размещаться рядом со стенами,
превышающими высоту рабочего уровня.
В соответствии с правилами электромагнитной
совместимости, плита с электромагнитной индкуцией
относится к группе 2 п классу В (EN 55011).
2.1 Подключение электропитания
Убедитесь в том, что напряжение и параметры сети питания
соответствуют характеристикам, указанным на табличке,
расположенной внутри отсека для хранения принадлежностей.
Запрещается удалять данную табличку.
Установите на линии питания многополюсный переключатель с
расстоянием между контактами не менее 3 мм, расположив его
рядом с варочной панелью в легкодоступном месте.
Электроприбор снабжен расположенной сзади клеммной коробкой
для электрического подключения (см. схему). Коробка доступна при
снятии задней защитной крышки.
166
Инструкции для установщика
Эксплуатация при 380-415 В 3H ∼:
используйте пятижильный кабель типа
H05RR-F (кабель 5 x 2,5 мм2).
Эксплуатация при 380-415 В 2H ∼:
используйте четырехжильный кабель
типа H05RR-F (кабель 4 x 4 мм2).
Эксплуатация при 220-240B ∼:
используйте трехжильный кабель типа
H05RR-F (кабель 3 x 6 мм2).
На конце, который будет
подсоединяться к аппарату, должна
иметься жила заземления (желтозеленая) длиннее, по крайней мере, на
20 мм.
Компания-производитель снимает с себя ответственность за
вред, причиненный людям или имуществу в результате
несоблюдения вышеуказанных требований или повреждения
отдельных деталей прибора.
2.2 Выравнивание
С помощью четырех регулируемых ножек выставьте устройство
горизонтально на полу. Для выполнения регулировки ослабьте
контрагайку и отвинтите ножку. Ход регулировочного винта
составляет 10 мм.
167
Инструкции для пользователя
3. ОПИСАНИЕ КОМАНД
3.1 Передняя панель
Все органы управления аппарата сгруппированы на передней
панели.
При первом использовании или после отключения тока нажмите
на 1 - 2 секунды центральную кнопку , чтобы включить нагрев
духовки.
ОПИСАНИЕ СИМВОЛОВ
ТЕРМОРЕГУЛЯТОР
ДУХОВКИ
ФУНКЦИИ ДУХОВКИ
ЗОНА ПРИГОТОВЛЕНИЯ
ПЕРЕДНЯЯ ЛЕВАЯ
ЗОНА ПРИГОТОВЛЕНИЯ
ЗАДНЯЯ ЛЕВАЯ
ЗОНА ПРИГОТОВЛЕНИЯ
ЦЕНТРАЛЬНАЯ
ЗОНА ПРИГОТОВЛЕНИЯ
ЗАДНЯЯ ПРАВАЯ
ЗОНА ПРИГОТОВЛЕНИЯ
ПЕРЕДНЯЯ ПРАВАЯ
РУЧКА ТЕРМОСТАТА
Выбор температуры приготовления производится
вращением ручки по часовой стрелке до установления
нужной температуры от 50° до 250°C. Включение
светового индикатора свидетельствует о том, что
духовка разогревается. Выключение индикатора
означает достижение выбранной температуры.
Регулирное мигание означает, что температура во
внутренней части духовки постоянно поддерживается
на установленном уровне.
168
Инструкции для пользователя
РУЧКА ПЕРЕКЛЮЧАТЕЛЯ ФУНКЦИЙ
Вращением ручки можно выбрать одну из следующих
функций:
ФУНКЦИЯ НЕ УСТАНОВЛЕНА
ВКЛЮЧЕНИЕ ВЕРХНЕГО И
НИЖНЕГО НАГРЕВАТЕЛЬНЫХ
ЭЛЕМЕНТОВ
НИЖ. НАГР. ЭЛЕМЕНТ +
ВЕНТИЛЯЦИЯ
НИЖ. НАГР. ЭЛЕМЕНТ +
НАГРЕВАТЕЛЬНЫЙ
ЭЛЕМЕНТ
КОНВЕКЦИОННОГО
НАГРЕВА
ВЕРХН. И НИЖН. НАГР.
ЭЛЕМЕНТЫ + ВЕНТИЛЯЦИЯ
НАГР. ЭЛЕМЕНТ ГРИЛЯ
НАГР. ЭЛЕМЕНТ ГРИЛЯ +
ВЕНТИЛЯЦИЯ
НАГР. ЭЛЕМЕНТ
КОНВЕКЦИОННОГО
НАГРЕВА + ВЕНТИЛЯЦИЯ
РАЗМОРАЖИВАНИЕ
РУЧКА УПРАВЛЕНИЯ ПАНЕЛЬЮ
ПРИГОТОВЛЕНИЯ
Эти ручки используются для управления зонами
приготовления индукционной панели.
На каждой ручке обозначена соответствующая
ей конфорка. Символ сбоку относится к ручке
управления задней левой зоной приготовления.
Повернуть ручку вправо и установить уровень
нагрева конфорки, который может составлять от
1 до 9.
Рабочая мощность указана на дисплее на
варочной панели.
Ускорение разогрева
Каждая зона приготовления снабжена ускорителем разогрева.
Эта система обеспечивает работу конфорки с максиимальной
мощностью в течение времени, соответсвующего выбранной
мощности.
Для включения ускорителя разогрева повернуть ручку влево,
выбрать положение “A” и оставить в этом положении. Буква “A”
появится на дисплее на варочной панели.
После этого в течение трех секунд необходимо установить
требуемый уровень нагрева.
После выбора уровня в диапазоне от 1 до 9 на дисплее будут
169
Инструкции для пользователя
поочередно мигать символ “A” и цифра, соответствующая уровню
нагрева.
Во время работы ускорителя разогрева можно в любой момент
увеличить уровень нагрева. Соответственно изменится и
продолжительность работы на "полной мощности".
Если же уменьшить мощность поворотом ручки против часовой
стрелки, функция "А" ускорения разогрева будет автоматически
отменена.
Функция Power
Функция Power позволяет включить в непрерывном режиме любую
зону нагрева на максимальную мощность не более, чем на 10
минут. Эта функция позволяет, например, быстро закипятить
большое количество воды или включить высокий уровень для
приготовления мяса.
Повернуть ручку по часовой стрелке, установить интенсивность
разогрева на позицию 9, выбрать посредством ручки позицию “P” и
оставить ее в этом положении. На дисплее на варочной панели
появится символ "P".
Через 10 минут мощность автоматически понизится, вернувшись на
уровень 9, а символ "Р" исчезнет.
Отменить функцию Рower можно в любой момент, уменьшив
уровень нагрева.
Если выбирается функция Рower для одной конфорки (например,
передней левой), мощность второй конфорки (задней левой) может
быть уменьшена с целью подачи максимальной энергии на первую
конфорку.
Кроме того, функция Power является приоритетной по сравнению с
ускорителем разогрева.
Если посуду снять с зоны нагрева в то время, когда активирована
функция Power, функция автоматически отменяется.
170
Инструкции для пользователя
3.2 Электронные аналоговые часы (только на
некоторых моделях)
СПИСОК ФУНКЦИЙ
КНОПКА ТАЙМЕРА
КНОПКА ЗАДАНИЯ ВРЕМЕНИ ОКОНЧАНИЯ ПРИГОТОВЛЕНИЯ
НАСТРОЙКА ЧАСОВ И СБРОС
КНОПКА УМЕНЬШЕНИЯ ЗНАЧЕНИЯ
КНОПКА УВЕЛИЧЕНИЯ ЗНАЧЕНИЯ
3.2.1 Установка времени суток
При первом использовании духовки или после прерывания
электропитания на дисплее высвечивается регулярно мигающая
индикация . Нажать на кнопку
на 1/2 секунды, чтобы прервать
мигающую индикацию, после чего можно начать установку текущего
времени. С помощью кнопок изменения значения
или время
увеличивается или уменьшается на одну минуту при каждом
нажатии.
Нажать и удерживать одну из кнопок изменения значения, пока не
появится текущее время. Часы запустятся через 6-7 секунд после
последнего нажатия.
Звуковой сигнал, раздающийся по окончании каждой
запрограммированной операции, состоит из 8 звуков,
повторяющихся 3-4 раза с интервалом в полторы минуты.
Звуковой сигнал можно в любой момент прервать нажатием на
любую кнопку.
171
Инструкции для пользователя

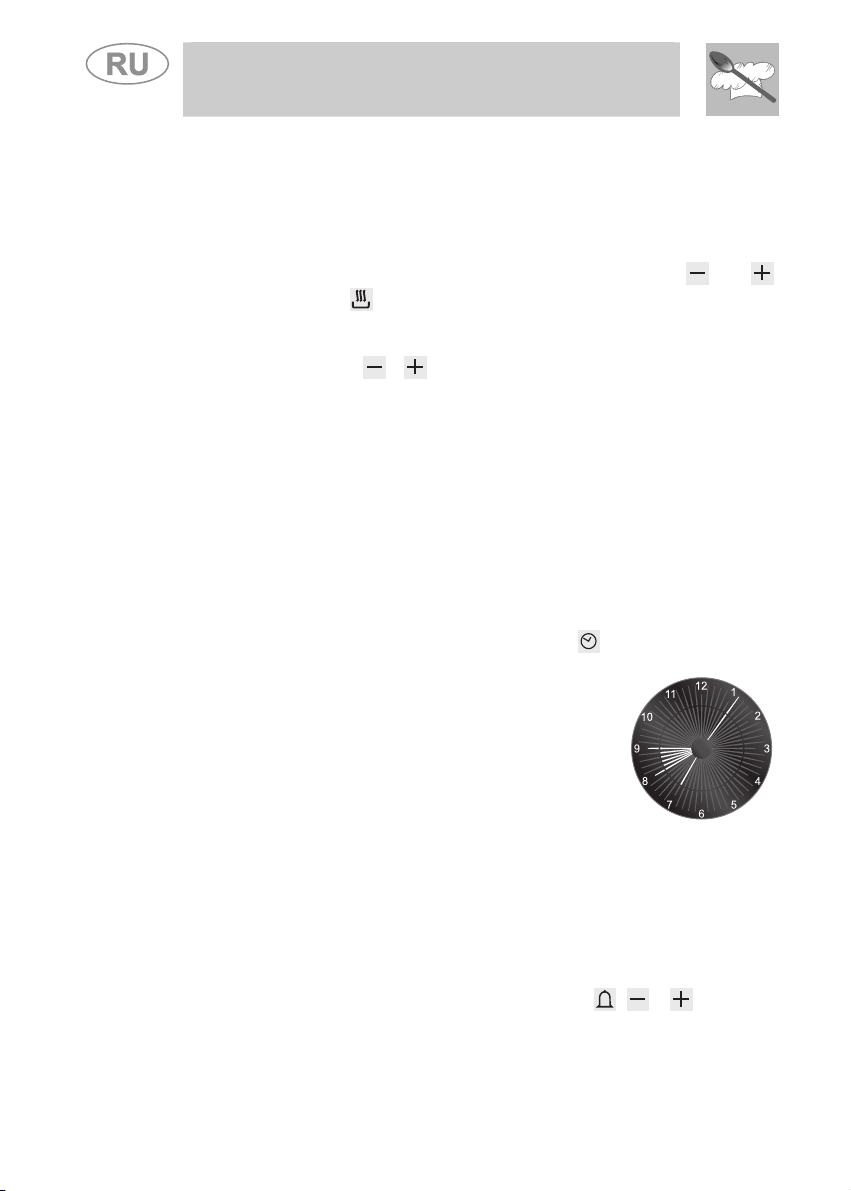

3.2.2 Таймер (счетчик времени)

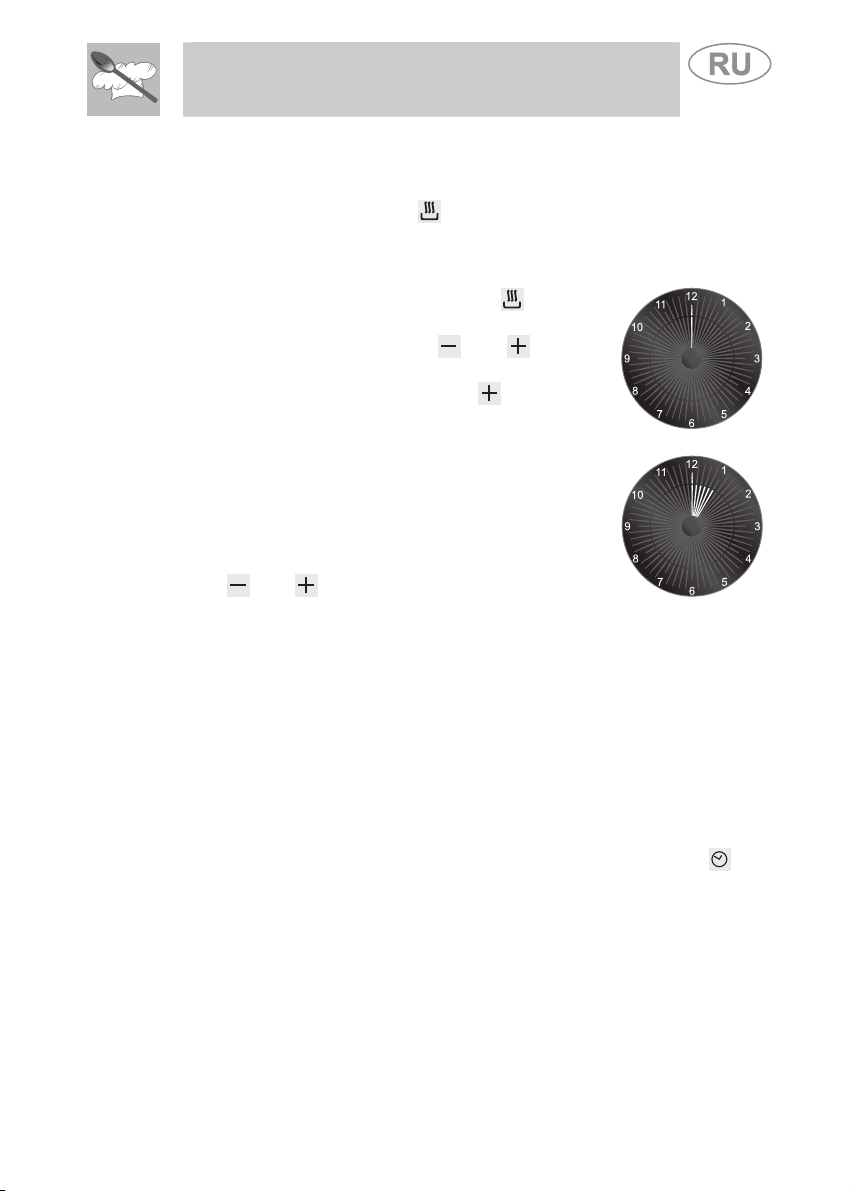

- Эта операция не прерывает приготовления, а
лишь включает звуковой сигнал. При нажатии
кнопки
изображенная на Рис. 1;
- В течение 6-7 секунд нажать кнопки
, чтобы выставить таймер. При каждом
нажатии высвечивается 1 сегмент,
соответствующий 1 минуте приготовления.
(на Рис. 2 показаны 10 синут приготовления).
- Через 6-7 секунд начнется обратный отсчет
времени, по истечении которого прозвучит
звуковой сигнал.
- Во время обратного отсчета можно узнать
текущее время, нажав 1 раз на кнопку
повторном нажатии возобновляется
индикация обратного отсчета.
- По окончании обратного отсчета
необходимо выключить печь вручную,
повернув термостат и переключатель
функций в положение 0.
на дисплее появится индикация,
или
1
, при
2
172
Loading...
