Smeg CB81VGTY, CB81VEY, W81CXVG, SB81VGY, W81CBVG User Manual
...
Sommario
O
_
4
e
o
e
1 AVVERTENZE PER LA SICUREZZA E L’US
__________________________________
2 INSTALLAZIONE DELL’APPARECCHIO________________________________________6
3 ADATTAMENTO AI DIVERSI TIPI DI GAS ______________________________________9
4 OPERAZIONI FINALI ______________________________________________________12
5 DESCRIZIONE DEI COMANDI DEL PANNELLO FRONTALE ______________________14
6 USO DEL PIANO DI COTTURA______________________________________________16
7 USO DEL FORNO ________________________________________________________17

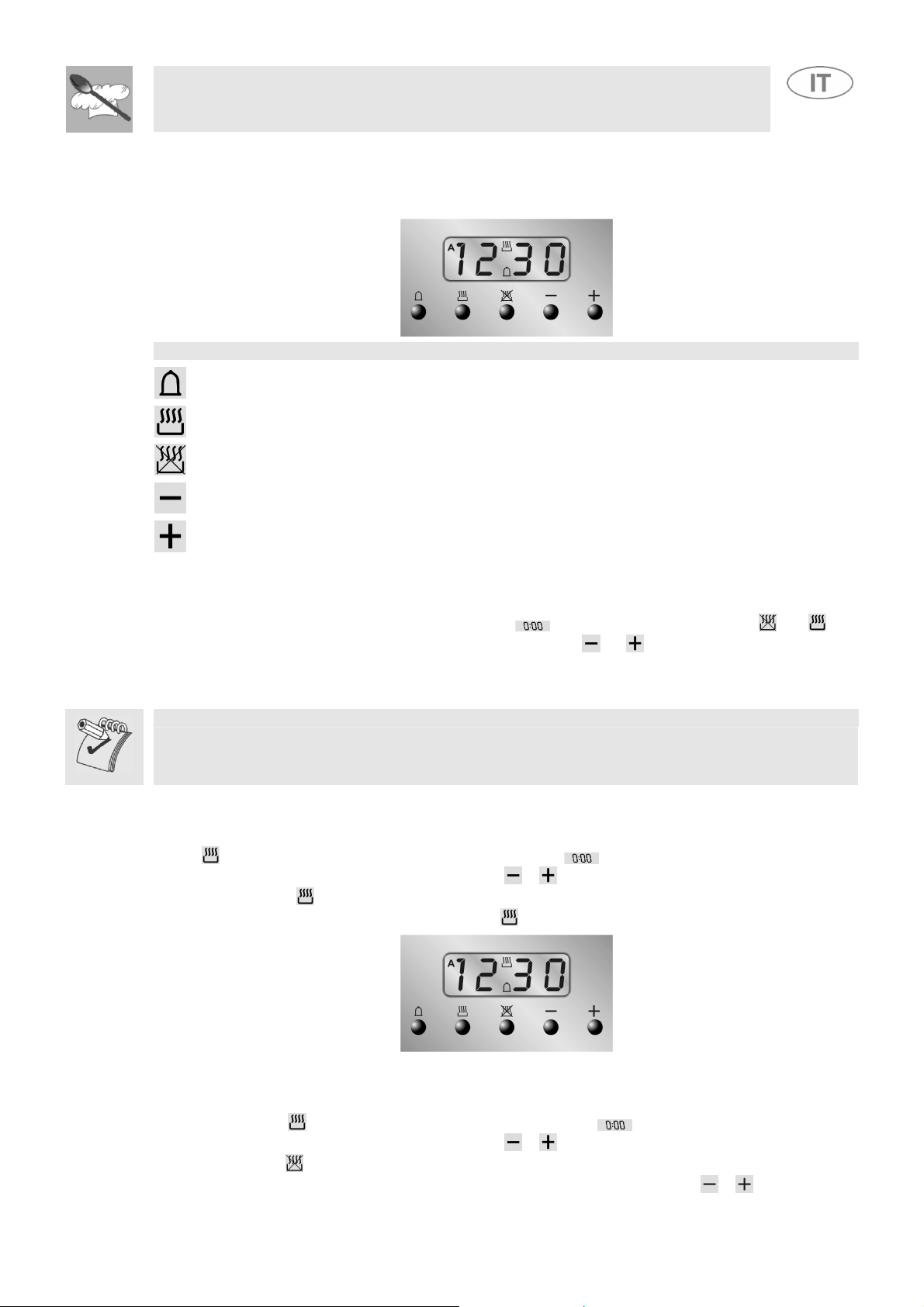

8 PROGRAMMATORE ELETTRONICO (SOLO NEI MODELLI PROVVISTI) ____________21
9 CONTAMINUTI DIGITALE (SOLO NEI MODELLI PROVVISTI) _____________________23
10 OROLOGIO ANALOGICO (SOLO NEI MODELLI PROVVISTI) ____________________23
11 PULIZIA E MANUTENZIONE ______________________________________________24
12 MANUTENZIONE STRAORDINARIA ________________________________________26
QUESTE ISTRUZIONI SONO VALIDE SOLAMENTE PER I PAESI DI DESTINAZIONE I CUI SIMBOLI
IDENTIFICATIVI SONO RIPORTATI SULLA COPERTINA DEL PRESENTE MANUALE.
ISTRUZIONI PER L’INSTALLATORE: sono destinate al tecnico qualificato che deve svolger
un’adeguata verifica dell’impianto gas, eseguire l'installazione, la messa in servizio ed il collaud
dell’apparecchio.
ISTRUZIONI PER L’UTENTE: indicano i consigli d’uso, la descrizione dei comandi e le corrett
operazioni di pulizia e manutenzione dell’apparecchio.
3
Presentazione
4
1 AVVERTENZE PER LA SICUREZZA E L’USO
QUESTO MANUALE COSTITUISCE PARTE INTEGRANTE DELL’APPARECCHIO. OCCORRE
CONSERVARLO INTEGRO E A PORTATA DI MANO PER TUTTO IL CICLO DI VITA DELLA
CUCINA. CONSIGLIAMO UNA ATTENTA LETTURA DI QUESTO MANUALE E DI TUTTE LE
INDICAZIONI IN ESSO CONTENUTE PRIMA DI UTILIZZARE LA CUCINA. CONSERVARE ANCHE
LA SERIE DI UGELLI IN DOTAZIONE. L'INSTALLAZIONE DOVRÀ ESSERE ESEGUITA DA
PERSONALE QUALIFICATO E NEL RISPETTO DELLE NORME VIGENTI. QUESTO
APPARECCHIO È PREVISTO PER UN IMPIEGO DI TIPO DOMESTICO, ED È CONFORME ALLE
DIRETTIVE CEE ATTUALMENTE IN VIGORE. L'APPARECCHIO È COSTRUITO PER SVOLGERE
LA SEGUENTE FUNZIONE: COTTURA E RISCALDAMENTO DI CIBI; OGNI ALTRO USO VA
CONSIDERATO IMPROPRIO.
IL COSTRUTTORE DECLINA OGNI RESPONSABILITÀ PER UTILIZZI DIVERSI DA QUELLI
INDICATI.
NON LASCIARE I RESIDUI DELL'IMBALLO INCUSTODITI NELL'AMBIENTE DOMESTICO.
SEPARARE I VARI MATERIALI DI SCARTO PROVENIENTI DALL’IMBALLO E CONSEGNARLI AL
PIÙ VICINO CENTRO DI RACCOLTA DIFFERENZIATA.
E' OBBLIGATORIO IL COLLEGAMENTO DI TERRA SECONDO LE MODALITÀ PREVISTE DALLE
NORME DI SICUREZZA DELL'IMPIANTO ELETTRICO.
LA SPINA DA COLLEGARE AL CAVO DI ALIMENTAZIONE E LA RELATIVA PRESA DOVRANNO
ESSERE DELLO STESSO TIPO E CONFORMI ALLE NORME IN VIGORE.
LA PRESA DOVRÀ ESSERE ACCESSIBILE AD APPARECCHIO INCASSATO.
NON STACCARE MAI LA SPINA TIRANDONE IL CAVO.
SUBITO DOPO L’INSTALLAZIONE EFFETTUARE UN BREVE COLLAUDO DELL'APPARECCHIO
SEGUENDO LE ISTRUZIONI PIÙ AVANTI RIPORTATE. IN CASO DI MANCATO
FUNZIONAMENTO, SCOLLEGARE L’APPARECCHIO DALLA RETE ELETTRICA ED
INTERPELLARE IL PIÙ VICINO CENTRO DI ASSISTENZA TECNICA.
NON TENTARE MAI DI RIPARARE L'APPARECCHIO.
AL TERMINE DI OGNI UTILIZZO, VERIFICARE SEMPRE CHE LE MANOPOLE DI COMANDO
SIANO IN POSIZIONE
MAI IMMETTERE OGGETTI INFIAMMABILI NEL FORNO: QUALORA VENISSE
INCIDENTALMENTE ACCESO POTREBBE INNESCARSI UN INCENDIO.
LA TARGHETTA DI IDENTIFICAZIONE, CON I DATI TECNICI, IL NUMERO DI MATRICOLA E LA
MARCATURA È VISIBILMENTE POSIZIONATA ALL’INTERNO DEL VANO RIPOSTIGLIO.
LA TARGHETTA NON DEVE MAI ESSERE RIMOSSA.
NON APPOGGIARE SULLE GRIGLIE DEL PIANO DI COTTURA PENTOLE CON IL FONDO NON
PERFETTAMENTE LISCIO E REGOLARE.
(SPENTO).
NON IMPIEGARE RECIPIENTI O BISTECCHIERE CHE SUPERINO IL PERIMETRO ESTERNO
DEL
PIANO.
ABBASSARE LA COPERTURA IN VETRO DEL PIANO ACCOMPAGNANDOLO CON LA MANO.
ATTENZIONE: IL COPERCHIO IN VETRO PUO’ ANDARE IN FRANTUMI SE SURRISCALDATO.
SPEGNERE TUTTI I BRUCIATORI E ATTENDERE CHE SI SIANO RAFFREDDATI PRIMA DI
CHIUDERLO.
DURANTE L’USO L’APPARECCHIO DIVENTA MOLTO CALDO. FARE ATTENZIONE A NON
TOCCARE GLI ELEMENTI RISCALDANTI ALL’INTERNO DEL FORNO.
Presentazione
L’APPARECCHIO È DESTINATO ALL’USO DA PARTE DI PERSONE ADULTE. NON
PERMETTERE A BAMBINI DI AVVICINARVISI O DI FARNE OGGETTO DI GIOCO.
QUANDO IL GRILL È IN FUNZIONE LE PARTI ACCESSIBILI POSSONO DIVENTARE MOLTO
CALDE: MANTENERE LONTANI I BAMBINI.
SE L’APPARECCHIO VIENE POSTO SU UN PIEDISTALLO DEVE ESSERE INSTALLATO IN
MODO CHE NON POSSA SCIVOLARE DA ESSO.
INSTALLARE IL PRODOTTO IN MODO CHE APRENDO CASSETTI O ANTE DI MOBILI
POSIZIONATI ALL’ALTEZZA DEL PIANO COTTURA, NON SI POSSA ACCIDENTALMENTE
ENTRARE IN CONTATTO CON LE PENTOLE POSIZIONATE SU DI ESSO.
PRIMA DI METTERE IN FUNZIONE L'APPARECCHIO, È OBBLIGATORIO RIMUOVERE TUTTE
LE ETICHETTE E I FILM PROTETTIVI CHE SI POSSANO TROVARE AL SUO INTERNO O
ALL'ESTERNO.
QUESTO APPARECCHIO DISPONE DI CONTRASSEGNO AI SENSI DELLA DIRETTIVA
EUROPEA 2002/96/CE IN MATERIA DI APPARECCHI ELETTRICI ED ELETTRONICI (WASTE
ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE).
QUESTA DIRETTIVA DEFINISCE LE NORME PER LA RACCOLTA E IL RICICLAGGIO DEGLI
APPARECCHI DISMESSI VALIDE SU TUTTO IL TERRITORIO DELL’UNIONE EUROPEA.
Il costruttore declina ogni responsabilità per danni subiti da persone e cose, causati
dall’inosservanza delle suddette prescrizioni o derivanti dalla manomissione anche di una singola
parte dell’apparecchio e dall'utilizzo di ricambi non originali.
5
2 INSTALLAZIONE DELL’APPARECCHIO
L’apparecchio deve essere installato da un tecnico qualificato e secondo le norme vigenti. A
seconda del tipo di installazione appartiene alla classe 1 (Fig. A) o alla classe 2-sottoclasse 1 (FIG.
B-C).
Può essere accostato da un lato ad una parete che superi in altezza il piano di lavoro, ad una
distanza minima di 50 mm dal fianco dell'apparecchio, come illustrato nei disegni A e B relativi alle
condizioni di installazione. Eventuali armadietti pensili o mensole dovranno essere installati ad una
altezza minima di 750 mm al di sopra del piano di lavoro.
Istruzioni per l’installatore
A
Apparecchio incassato Installazione libera
C
2.1 Collegamento elettrico
Accertarsi che il voltaggio e il dimensionamento della linea di alimentazione alle caratteristiche
indicate sulla targhetta posta all’interno del vano ripostiglio.
Questa targhetta non deve mai essere rimossa.
Se l'apparecchio viene collegato alla rete tramite un collegamento fisso, prevedere sulla linea di
alimentazione un dispositivo di interruzione onnipolare con distanza d'apertura dei contatti uguale o
superiore a 3 mm situato in posizione facilmente raggiungibile e in prossimità dell’apparecchio.
Il collegamento alla rete può essere fisso o con spina e presa. In questo secondo caso esse
dovranno essere adeguate al cavo utilizzato e conformi alle norme in vigore. Per ogni tipo di
collegamento è assolutamente obbligatorio che l'apparecchio sia collegato a terra. Prima di
collegarlo, accertarsi che la linea di alimentazione sia provvista di adeguata messa a terra. Evitare
l’utilizzo di riduzioni, adattatori o derivatori.
B
6
In caso di sostituzione del cavo di alimentazione, la sezione dei fili del
nuovo cavo non dovrà essere inferiore a 1.5 mm2 (cavo di 3 x 1.5),
tenendo presente che l'estremità da collegare all'apparecchio dovrà
avere il filo di terra (giallo-verde) più lungo di almeno 20 mm. La
sostituzione dovrà essere effettuata da un tecnico specializzato che
dovrà eseguire il collegamento alla rete secondo lo schema a fianco.
L = marrone.
N = blu.
= giallo-verde.
2.2 Ventilazione dei locali
L’apparecchio può essere installato solo in locali permanentemente ventilati, come previsto dalle
norme vigenti. Nel locale in cui è installato l’apparecchio deve poter affluire tanta aria quanta ne
viene richiesta dalla regolare combustione del gas e dal necessario ricambio d’aria del locale stesso.
Le prese di immissione aria, protette da griglie, devono essere opportunamente dimensionate
secondo le norme vigenti e collocate in modo da non essere ostruite, anche parzialmente.
La cucina dovrà essere mantenuta adeguatamente ventilata per eliminare il calore e l’umidità
prodotti dalle cotture: in particolare, dopo un uso prolungato, è consigliabile aprire una finestra o
aumentare la velocità di eventuali ventilatori.
2.3 Scarico dei prodotti della combustione
Lo scarico dei prodotti della combustione deve essere assicurato tramite cappe collegate ad un
camino a tiraggio naturale di sicura efficienza, oppure mediante aspirazione forzata. Un efficiente
sistema di aspirazione richiede un’accurata progettazione da parte di uno specialista abilitato ad
eseguirlo, rispettando le posizioni e le distanze indicate dalle norme. Al termine dell’intervento
l’installatore dovrà rilasciare il certificato di conformità.
2.4 Allacciamento al gas
2.4.1 Allacciamento con tubo di gomma
La messa in opera con tubo in gomma conforme alla norma vigente dovrà essere effettuata in modo
che la lunghezza della tubatura non superi 1,5 metri di lunghezza; assicurarsi che il tubo non venga
a contatto con parti mobili o sia schiacciato. Il diametro interno del tubo deve essere di 8 mm per il
GAS LIQUIDO e 13 mm per il GAS METANO e GAS CITTA’.
Verificare che tutte le condizioni seguenti siano rispettate:
• che il tubo sia fissato al portagomma con fascette di sicurezza;
• che in nessun punto del suo percorso il tubo venga a contatto con pareti calde (max. 50 °C);
• che il tubo non sia soggetto ad alcuno sforzo di trazione o tensione e non presenti curve strette o
strozzature;
• che il tubo non venga a contatto con corpi taglienti o spigoli vivi;
• se il tubo non è perfettamente a tenuta ed è causa di dispersione di gas nell’ambiente, non
tentare di ripararlo: sostituirlo con un tubo nuovo;
• verificare che i termini di scadenza del tubo, serigrafati sullo stesso, non siano stati superati.
IL COLLEGAMENTO CON TUBI IN GOMMA CONFORMI ALLA NORMA VIGENTE PUO’ ESSERE
REALIZZATO SOLO SE IL TUBO È ISPEZIONABILE PER TUTTA LA SUA LUNGHEZZA.
Istruzioni per l’installatore
7
Eseguire il collegamento alla rete del gas usando un tubo in gomma conforme
Allacciamento per gas metano e città
alle caratteristiche indicate dalla norma vigente (verificare che la sigla di tale
norma sia stampigliata sul tubo).
Avvitare accuratamente il portagomma A al raccordo gas B dell’apparecchio
interponendo la guarnizione C. Calzare il tubo in gomma D sul portagomma A e
fissarlo con la fascetta E conforme alla norma vigente.
2.4.2 Allacciamento per gas liquido
Utilizzare un regolatore di pressione conforme alla norma vigente e realizzare il collegamento sulla
bombola nel rispetto delle prescrizioni stabilite dalla norma in vigore.
Assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella mostrata al
paragrafo “3.2 Tabelle caratteristiche bruciatori ed ugelli”.
Avvitare il portagomma piccolo F sul portagomma grande A; allacciare il
blocco ottenuto al raccordo gas B (oppure utilizzare il portagomma G
che va allacciato direttamente al raccordo gas B) e interporre la
guarnizione C. Calzare le estremità del tubo in gomma H sul
portagomma A+F (oppure G) e al raccordo d’uscita del riduttore di
pressione sulla bombola. Fissare l’estremità del tubo H al portagomma
A+F (o G) con la fascetta I conforme alla norma vigente.
Istruzioni per l’installatore
Il portagomma G illustrato non è fornito in dotazione con l’apparecchio. Utilizzare soltanto portagomma
conformi alla norma vigente.
Questo tipo di collegamento può essere realizzato su apparecchi sia
2.4.3 Allacciamento con tubo flessibile in acciaio (per tutti i tipi di gas)
incassati sia a posa libera. Utilizzare esclusivamente tubi flessibili in
acciaio conformi alla norma vigente con estensione massima di 2 metri.
Avvitare l’estremità del tubo flessibile L interponendo la guarnizione C
al raccordo gas B filettato ½” gas esterno (ISO 228-1).
Ad installazione completata, verificare eventuali perdite con una
soluzione saponosa, mai con una fiamma.
8
3 ADATTAMENTO AI DIVERSI TIPI DI GAS
Prima di eseguire le seguenti operazioni disinserire elettricamente I’apparecchio.
Istruzioni per l’installatore
1. Estrarre le griglie, rimuovere tutti i cappellotti e le corone spartifiamma;
L’apparecchio è collaudato a gas metano G20 (2H) alla pressione di 20 mbar. Nel caso di
funzionamento con altri tipi di gas occorre sostituire gli ugelli sui bruciatori, e regolare la fiamma
minima sui rubinetti gas. Nel caso del bruciatore del forno a gas, inoltre, è necessario effettuare la
regolazione dell’aria primaria (3.4.2 Regolazione aria primaria bruciatore forno). Per la sostituzione
degli ugelli, occorre procedere come descritto nei paragrafi seguenti.
3.1 Sostituzione ugelli piano di cottura
2. Con una chiave a tubo da 7 mm svitare gli ugelli dei bruciatori;
3. Procedere alla sostituzione degli ugelli dei bruciatori secondo il gas da impiegare (vedi paragrafo
“3.2 Tabelle caratteristiche bruciatori ed ugelli”).
4. Riposizionare correttamente i bruciatori nelle sedi appropriate.
Gli ugelli per l’utilizzo del gas città (G110 – 8 mbar) sono disponibili presso i centri di assistenza
autorizzati.
9
Istruzioni per l’installatore
Bruciatore
Ausiliario
Semirapido
Rapido
Tripla corona
Forno
Maxi forno
Grill
3.2 Tabelle caratteristiche bruciatori ed ugelli
Portata
termica
nominale
(kW)
1.0 50 30 350 73 71
1.75 65 33 450 127 125
2.3 75 45 800 167 164
3.5 94 65 1500 254 250
3.2 87 48 850 233 229
4.6 106 59 1200 334 329
3.7 95 // // 268 264
Diametro
1/100 mm
ugello
GAS LIQUIDO – G30/G31 30/37 mbar
By-pass
mm
1/100
Portata
ridotta
(W)
Portata
Bruciatore
termica
nominale
(kW)
Ausiliario
Semirapido
Rapido
Tripla corona
1.0 145 350
1.75 185 450
2.3 220 800
3.5 285 1200
Il gas G110 non può essere utilizzato nei modelli con forno a gas.
GAS CITTÀ – G110 8 mbar
Diametro
ugello 1/100 mm
I valori relativi al gas città si riferiscono agli apparecchi della categoria III 1a2H3+.
Portata
Bruciatore
termica
nominale
(kW)
Ausiliario
Semirapido
Rapido
Tripla corona
Forno
Maxi forno
Grill
1.0 72 350
1.75 97 450
2.3 103 800
3.5 140 1500
3.2 130 850
4.6 155 1200
3.7 145 //
GAS METANO – G20 20 mbar
Diametro
ugello 1/100 mm
Portata
g/h G30
Portata ridotta
(W)
Portata ridotta
(W)
Portata
g/h G31
10
Loading...
