Indhold
3
l
g
G
_
1 ANVISNINGER FOR SIKKER OG KORREKT BRU
____________________________4
2 INSTALLATION AF APPARATET ____________________________________________6
3 TILPASNING TIL FORSKELLIGE GASTYPER__________________________________9
4 AFSLUTTENDE ARBEJDE ________________________________________________14
5 BESKRIVELSE AF KNAPPERNE PÅ FRONTPANELET _________________________16
6 BRUG AF KOMFURPLADEN ______________________________________________18
7 BRUG AF OVNEN _______________________________________________________
8 ELEKTRONISK TÆND/SLUK UR (KUN PÅ NOGLE MODELLER) _________________
21
25
9 DIGITAL TIMER (KUN PÅ NOGLE MODELLER) _______________________________27
10 ANALOGUR (KUN PÅ NOGLE MODELLER) __________________________________27
11 RENGØRING OG VEDLIGEHOLDELSE______________________________________28
12 SÆRLIG VEDLIGEHOLDELSE_____________________________________________30
DISSE ANVISNINGER GÆLDER UDELUKKENDE FOR DE MODTAGERLANDE, HVIS ID-SYMBOL
FINDES PÅ FORSIDEN AF NÆRVÆRENDE VEJLEDNING
ANVISNINGER TIL INSTALLATØREN: Disse anvisninger er til den autoriserede installatør, som ska
foretage en kontrol af gasanlægget, installere og igangsætte apparatet og udføre en inspektionstest.
ANVISNINGER TIL BRUGEREN: Disse anvisninger rummer gode råd, en beskrivelse af betjeningen o
vejledning angående rengøring og vedligeholdelse af apparatet.
1 ANVISNINGER FOR SIKKER OG KORREKT BRUG
DENNE VEJLEDNING HØRER MED TIL APPARATET OG DEN SKAL DERFOR OPBEVARES I
SIN HELHED OG VÆRE LET TILGÆNGELIG I HELE KOMFURETS LEVETID. VI ANBEFALER, AT
DU LÆSER DENNE VEJLEDNING GRUNDIGT, FØR DU TAGER KOMFURET I BRUG. DU SKAL
OGSÅ OPBEVARE DE MEDFØLGENDE BRÆNDERDYSER. INSTALLATION SKAL FORETAGES
AF EN AUTORISERET INSTALLATØR I HENHOLD TIL GÆLDENDE FORSKRIFTER. DETTE
APPARAT ER GODKENDT TIL PRIVAT BRUG OG OVERHOLDER DE AKTUELT GÆLDENDE
FORSKRIFTER. APPARATET ER KONSTRUERET TIL FØLGENDE FUNKTIONER:
TILBEREDNING OG OPVARMNING AF MAD ANDEN BRUG AF KOMFURET ANSES FOR
URETMÆSSIG.
PRODUCENTEN FRALÆGGER SIG ALT ANSVAR VED URETMÆSSIG BRUG.
EFTERLAD IKKE EMBALLAGEN I HJEMMET. SORTÉR DE FORSKELLIGE EMBALLAGETYPER
OG AFLEVÉR DEM PÅ DEN NÆRMESTE SÆRLIGE AFFALDSPLADS.
Indledning
DET ELEKTRISKE SYSTEM SKAL FORBINDES TIL JORD SOM FORESKREVET I DE
GÆLDENDE SIKKERHEDSREGLER.
NÅR HOVEDSTRØMMEN SKAL SLUTTES TIL, SKAL STIK OG STIKKONTAKT VÆRE
KOMPATIBLE OG TILSLUTNINGEN SKAL SKE MED ET STRØMKABEL, DER OVERHOLDER DE
GÆLDENDE FORSKRIFTER.
DER SKAL VÆRE ADGANG TIL STIKKONTAKTEN, NÅR APPARATET ER BYGGET IND.
TRÆK ALDRIG STIKKET UD VED AT TRÆKKE I STRØMKABLET.
FORETAG EN KORT INSPEKTIONSTEST AF KOMFURET EFTER INSTALLATION I HENHOLD
TIL NEDENSTÅENDE ANVISNINGER. HVIS APPARATET IKKE FUNGERER, SKAL DET
FRAKOBLES STRØMFORSYNINGEN. KONTAKT DERPÅ DET NÆRMESTE TEKNISKE
SERVICECENTER.
FORSØG ALDRIG AT REPARERE APPARATET.
KONTROLLÉR AT ALLE KNAPPER STÅR I POSITIONEN
LÆNGERE ER I BRUG.
SÆT ALDRIG BRANDBARE TING I OVNEN: DE KAN ANTÆNDES OG FORÅRSAGE BRAND.
(SLUKKET) NÅR APPARATET IKKE
PLADEN MED TEKNISKE DATA, REGISTRERINGSNUMMER OG PRODUCENTNAVN ER
PLACERET SYNLIGT I OPBEVARINGSRUMMET.
DENNE PLADE MÅ IKKE FJERNES.
SÆT IKKE KOGEGREJ MED UJÆVN BUND PÅ KOMFURPLADENS GRYDERISTE.
BRUG IKKE KOGEGREJ, DER RAGER UD OVER KOMFURPLADEN.
4
SÆNK GLASLÅGET FORSIGTIGT MED HÆNDERNE.
ADVARSEL: GLASLÅGET KAN GÅ I STYKKER, HVIS DET BLIVER FOR VARMT. SLUK ALLE
BRÆNDERE OG KOGEPLADER OG LAD DEM KØLE AF, FØR DU SÆNKER GLASLÅGET.
UNDER BRUG BLIVER APPARATET MEGET VARMT. PAS PÅ AT DU IKKE RØRER VED
VARMELEGEMERNE I OVNEN.
Indledning
APPARATET ER KUN TIL BRUG FOR VOKSNE. LAD IKKE BØRN LEGE MED DET ELLER
OPHOLDE SIG I NÆRHEDEN AF DET.
NÅR GRILLEN ER I BRUG, KAN DE TILGÆNGELIGE DELE BLIVE EKSTREMT VARME: HOLD
BØRN LANGT VÆK FRA OVNEN.
HVIS APPARATET SKAL INSTALLERES PÅ EN SOKKEL, SKAL DET PLACERES SÅLEDES, AT
DET IKKE KAN GLIDE UD OVER KANTEN.
DETTE APPARAT ER KLASSIFICERET IHT. DET EUROPÆISKE DIREKTIV 2002/96/EF OM
AFFALD AF ELEKTRISK- OG ELEKTRONISK UDSTYR (WASTE ELECTRICAL AND
ELECTRONIC EQUIPMENT - WEEE).
DETTE DIREKTIV ANGIVER RAMMERNE FOR INDLEVERING OG RECYCLING AF KASSEREDE
APPARATER GÆLDENDE FOR HELE EU.
INDEN APPARATET TAGES I BRUG, SKAL ALLE UD- OG INDVENDIGE MÆRKATER OG AL
BESKYTTELSESFILM FJERNES.
Producenten fralægger sig alt ansvar for persons- eller tingsskade forårsaget af manglende
overholdelse af ovennævnte forskrifter eller af indgriben i apparatets dele eller brug af uoriginale
reservedele.
5
2 INSTALLATION AF APPARATET
Apparatet skal installeres af en autoriseret installatør og installationen skal ske med overholdelse af
de gældende forskrifter. Afhængigt af den konkrete installationstype tilhører apparatet klasse 1(Teg.
A) eller klasse 2 (underklasse 1) (Tag. B-C)
Apparatet kan anbringes op ad vægge, hvor en af væggene er højere end komfurpladen, men der
skal være en afstand på min. 50 mm mellem apparatets side og væggen som vist i tegning A og B
vedrørende installationsklasserne. Hylder eller emhætter skal monteres min. 750 mm over
komfurpladen.
Anvisninger til installatøren
A
Indbygningsapparat Fritstående installation
A
Indbygningsapparat Fritstående installation
B
B
6
Apparater med opbevaringsrum til gasflaske og elektrisk ovn må kun installeres som klasse 1 (se fig. B).
C
2.1 Elektrisk tilslutning
Kontrollér at strømkablets spænding svarer til specifikationerne på typepladen, der sidder i
magasinrummet.
Denne typeplade må ikke fjernes.
Hvis apparatet tilsluttes med en fast tilslutning, skal strømkablet udstyres med en flerpolet afbryder
med en kontaktåbningsafstand på 3 mm eller derover, anbragt på et lettilgængeligt sted nær
apparatet.
Strømtilslutningen kan være fast eller med stik og stikkontakt. I sidstnævnte tilfælde skal såvel stik
som stikkontakt være egnet til det anvendte strømkabel og overholde de gældende forskrifter.
Uanset tilslutningsmåde, er en jording af apparatet absolut påkrævet. Før tilslutningen skal du
kontrollere, at forsyningskablet er passende forbundet til jord. Undgå at bruge dæmpere, adaptere
og shuntledninger.
1 – Ved drift på 220-240 V~: Benyt et H05RR-F eller
H05V2V2-F type tre-kernet kabel (3 x 2,5 mm² på modeller på
90 cm eller 3 x 1,5 mm2 på modeller på 60 cm).
2 – Ved drift på 380-415 V 2N~ (kun til modeller på 90 cm):
Brug et H05RR-F eller H05V2V2-F type fire-kernet kabel (4 x
1,5 mm2).
3 – Ved drift på 380-415 V 3N~ (kun til modeller på 90 cm):
Brug et H05RR-F eller H05V2V2-F type fem-kernet kabel (5 x
1,5 mm2).
Den kabelende, der skal tilsluttes apparatet, skal have en
jordledning (gul-grøn), der er mindst 20 mm længere.
2.2 Krav til udluftning
Rummet, hvor apparatet står, bør have lufttilførsel i henhold til B.S 5440 del 2, 1989.
1. I alle rum skal der være et vindue, der kan åbnes eller tilsvarende, og i nogle rum skal der også
være permanent udluftning.
2. For rumvolumen under 5 m
3. Hvis rummet har en direkte udgang til det fri og rummet overstiger 1 m
påkrævet.
4. For rumvolumen på mellem 5 m
5. Hvis der er andre gasapparater i samme rum, bør du konsultere B.S 5440, del 2 1989 ang.
kravene til aftræksrør.
6. Dette apparat må ikke installeres i et værelse med køkkenniche på under 20 m
badeværelse.
Vinduerne eller den permanente udluftning bør derfor ikke blokeres eller fjernes, uden at man
kontakter en installatør fra Corgi gas først.
Forsømmelse mht. korrekt installation er farligt og kan resultere i retsforfølgelse.
Anvisninger til installatøren
3
kræves der et aftræksrør på 100 cm2.
3
og 10 m
3
kræves der et aftræksrør på 50 cm2.
3
, er et aftræksrør ikke
3
eller i et
7
Anvisninger til installatøren
2.2.1 Tilslutning til naturgas og flaskegas (Se tilslutningsdiagrammet)
Tilslut apparatet ved hjælp af bøjelige slanger af bajonettypen i henhold til
B.S 669. Slangetilslutningen bagpå apparatet har et ½" BSP indvendigt
gevind. Montér pakningen C mellem den bøjelige tilslutning L og apparatets
tilslutningsrør B. Når du foretager tilslutningen, skal du sikre dig, at komfuret
ikke udsættes for belastning og at slangen ikke kommer i kontakt med
skarpe kanter.
Hvis tilslutningen sker til flaskegas, skal bajonetslangen have røde
bånd.
2.2.2 Tilslutning til gasflasken i komfurets gasflaskerum (kun på nogle modeller)
Åbn klappen i siden og sæt en gasflaske ind (maks.
15 kg). Sæt den ene ende af røret i rørholderen og
fastgør den til en af de medfølgende bøjler. Før røret
ind i gasflaskerummet gennem hullet i bagsiden af
komfuret, som vist på diagrammet. Sæt den løse
ende af røret ind i trykregulatoren på gasflasken.
Fastgør den med den anden bøjle. Kontrollér for
lækager ved hjælp af en sæbeopløsning, aldrig
ved hjælp af en flamme.
Ved tilslutning af komfuret til en gasflaske skal der bruges et forskriftsmæssigt gummirør på 1,4 m (±
0,05 m).
2.2.3 Tilslutning til flaskegas
Benyt en trykregulator, som opfylder kravene i den gældende lovgivning, og tilslut gasflasken med
overholdelse af kravene i den gældende lovgivning.
Kontrollér, at forsyningstrykket er i overensstemmelse med de værdier, der er beskrevet i tabellen i
afsnit “3.2/3.3 Tabeller vedrørende brændere og dyser”.
Fastspænd den lille slangeholder F på den store slangeholder A. Slut
slangeholderne til gaskoblingen B og indsæt pakningen C. Anbring
enderne af gummislangen H på slangeholderen A+F og på
trykregulatorens udgangskobling på gasflasken. Fastgør enden af
slangen H på slangeholderen A+F ved hjælp af klemmen I, der opfylder
kravene i den gældende lovgivning.
8
3 TILPASNING TIL FORSKELLIGE GASTYPER
Før apparatet rengøres eller vedligeholdes, skal det frakobles strømforsyningen.
Anvisninger til installatøren
Denne procedure kræver ikke regulering af primærluften.
Komfurpladen er indstillet til gastypen som er angivet på vedl. seddel. Hvis komfuret skal tilsluttes
andre gastyper, skal brænderdyserne udskiftes og minimumsflammen på gashanerne justeres. Følg
anvisningerne nedenfor for at udskifte dyserne.
3.1 Udskiftning af dyserne på komfurpladen.
1. Løft gryderisten af og fjern alle dæksler og flammespredere
2. Skru brænderdyserne af med en 7-mm topnøgle.
3. Udskift dyserne med de, der passer til den anvendte gastype og til beskrivelsen i afsnit "3.2 / 3.3
Skema over brændere og dyser".
4. Sæt brænderne på igen med den rette placering.
9

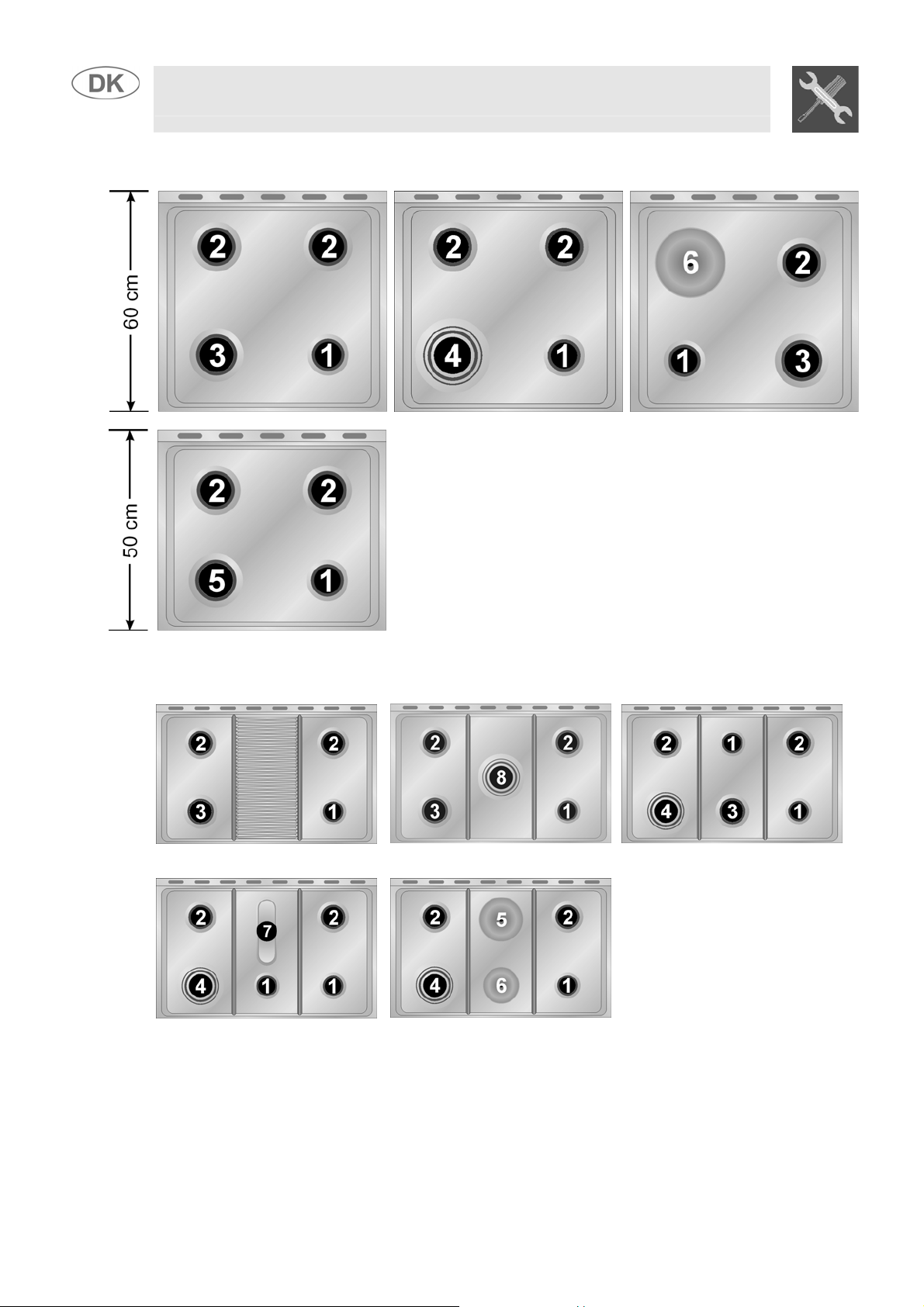

Brænder
Lille 1,0 50 30 350 73 71
Mellem 1,75 65 33 450 127 125
Stor (3) 3,0 85 45 800 218 214
Stor (5) 2,3 75 45 800 167 164
Tredobbelt 3,2 91 65 1500 233 229
Ovn 3,2 87 48 850 233 229
Brænder
3.2 Skema over brændere og dyser (modeller på 60 cm)
Nominel
varme-
evne (kW)
Nominel
varme-
evne (kW)
Anvisninger til installatøren
FLASKEGAS – G30/G31 28/37 mbar
Dyse-
diameter
1/100 mm
Bypass
mm
1/100
Reduceret
volumen-
strøm (W)
BYGAS – G110 8 mbar
Volumen-
strøm
g/h G30
Volumen-
strøm
g/h G31
Lille 1,0 145 350
Mellem 1,75 185 450
Stor (3) 3,0 260 800
Stor (5) 2,3 220 800
Tredobbelt 3,5 290 1200
Ovn 3,2 275 850
Nominel
Brænder
Lille 1,0 135 350
Mellem 1,75 175 450
Stor (3) 3,0 240 800
Stor (5) 2,3 210 800
Tredobbelt 3,5 270 1200
Ovn 3,2 260 850
Brænder
varme-
evne (kW)
Nominel
varme-
evne (kW)
Dyse-diameter
1/100 mm
BYGAS – G120 8 mbar
Dyse-diameter
1/100 mm
NATURGAS – G20 20 mbar
Reduceret volumenstrøm
(W)
Reduceret volumenstrøm
(W)
Lille 1,0 72 350
Mellem 1,75 97 450
Stor (3) 3,0 115 800
Stor (5) 2,3 103 800
Tredobbelt 3,5 133 1500
Ovn 3,2 130 850
Dyse-diameter
1/100 mm
Reduceret volumenstrøm
(W)
10
Anvisninger til installatøren
Brænder
Lille 1 50 30 350 73 71
Mellem 1,75 65 33 450 127 125
Stor 3 85 45 800 218 214
Tredobbelt 3,2 91 65 1500 233 229
Oval 1,9 68 45 800 138 136
Ovn 3,2 87 48 850 233 229
Maxiovn 5,2 110 59 1200 378 371
Brænder
3.3 Skema over brændere og dyser (modeller på 90 cm)
Nominel
evne (kW)
evne (kW)
varme-
Dyse-
diameter
1/100 mm
Nominel
varme-
FLASKEGAS – G30/G31 28/37 mbar
Bypass
mm
1/100
Reduceret
volumen-
strøm (W)
BYGAS – G110 8 mbar
Volumen-
strøm
g/h G30
Volumen-
strøm
g/h G31
Lille 1 145 350
Mellem 1.75 185 450
Stor 3 260 800
Tredobbelt 3.5 290 1500
Oval 1.9 190 800
Bygas (G110) må ikke benyttes til modeller med gasovn.
Nominel
Brænder
Lille 1 135 350
Mellem 1.75 175 450
Stor 3 240 800
Tredobbelt 3.5 275 1500
Oval 1.9 180 800
Bygas (G120) må ikke benyttes til modeller med gasovn.
Brænder
varme-
evne (kW)
Nominel
varme-
evne (kW)
Dyse-diameter
1/100 mm
BYGAS – G120 8 mbar
Dyse-diameter
1/100 mm
NATURGAS – G20 20 mbar
Reduceret volumenstrøm
(W)
Reduceret volumenstrøm
(W)
Lille 1 72 350
Mellem 1,75 97 450
Stor 3 115 800
Tredobbelt (4) 3,5 133 1500
Tredobbelt (8) 3,5 140 1500
Oval 1,9 94 800
Ovn 3,2 130 850
Dyse-diameter
1/100 mm
Reduceret volumenstrøm
(W)
11
3.4 Brændernes placering på komfurpladen
Anvisninger til installatøren
BRÆNDERE
1. Lille
2. Mellem
3. Stor
4. Tredobbelt
5. Stor
3.5 Brændernes placering på komfurpladen
BRÆNDERE
1. Lille
2. Mellem
3. Stor
4. Tredobbelt
5. Stor elkogeplade (1500W)
6. Lille elkogeplade (1000W)
7. Oval
Tredobbelt
8.
12
Anvisninger til installatøren
Følg nedenstående procedure for at justere ovnbrænderne
3.6 Justering af ovnbrænderen (kun på modeller med gasovn)
• Åbn ovnlågen
• Fjern ovnpladen og ribben.
• Løft bundpladen i ovnen op og tag den ud.
3.6.1 Udskiftning af ovnbrænderens dyse
• Løsn skruerne A på ovnbrænderen.
• Skub brænderen B mod højre for at få adgang til
dysen.
• Brug en 13-mm topnøgle til at udskifte dysen og
montér den, der passer til den anvendte gastype (se
afsnit "3.2/3.3 Skema over brændere og dyser")
3.6.2 Regulering af primærluften på ovnbrænderen
• Løsn luftspjældskruerne "A" på luftreguleringsmuffen.
• Drej luftspjældsmuffen "B" til den stilling, der svarer til den anvendte
gastype i henhold til skemaet nedenfor.
• Spænd luftspjældsskruerne til og montér pakningerne.
• Saml brænderen korrekt, når justeringen er gennemført.
NATURGAS (N)
G30/G31
(FLASKEGAS)
Ovn 90cm
X =
5 mm 15 mm 10 mm 3 mm
G30/G31
(FLASKEGAS)
Ovn 60cm
G110/G120
BYGAS
13
Når dyserne er udskriftet, sættes flammesprederne, brænderdækslerne og gryderistene på plads
4 AFSLUTTENDE ARBEJDE
igen.
Efter indstillingen til en anden type gas end den oprindelige, skal du udskifte gasjusteringsmærkaten
på apparatet med en, der svarer til den nye gastype. Denne mærkat ligger i pakken med dyserne.
Anvisninger til installatøren
Tænd brænderen og drej den til minimumsstillingen
Ved regulering af minimumsniveauet for flaskegas, skal skruen på hanestangen drejes hele vejen
Ovntermostaten er udstyret med en bypass til at regulere minimumsniveauet. Den kan ses under
4.1 Regulering af brænderens minimumsniveau for naturgas
. Træk gashanens
greb af og drej justeringsskruen på siden af hanestangen indtil du får den
korrekte minimumsflamme.
Sæt grebet på igen og kontrollér at flammen forbliver stabil: (når du drejer
grebet hurtigt fra maksimum- til minimumsstilling, må flammen ikke gå
ud). Regulér de øvrige gashaner på samme måde.
På modeller med sikkerhedsventiler, skal grebet forblive på minimumsniveau i ca. 1 minut, for at
flammen kan forblive tændt og sikkerhedsanordningen kan aktiveres.
4.2 Regulering af brænderens minimumsniveau for flaskegas
med uret.
Bypass-diameteren på hver enkelt brænder er angivet i afsnit "3.2/3.3 Skema over brændere og
dyser". Når reguleringen er foretages, skal bypass'ens forsegling genetableres med maling eller
lignende.
4.3 Regulering af ovnbrænderens minimumsniveau
termostatknappen.
Når der skiftes gastype, skal bypass'en reguleres på følgende måde:
1. Drej ovnbrænderen på maksimumniveau i 10-15 minutter med lågen lukket og bundpladen
afmonteret. Drej knappen på minimumstemperatur, fjern knappen og regulér ved hjælp af en flad
skruetrækker.
2. For flaskegas, drej bypass-skruen så langt som muligt med uret. Bypass-diameteren er angivet i
punkt "3.2/3.3 Skema over brændere og dyser"
3. For naturgas, regulér bypass'en, så flammen forbliver stabil og konstant, når termostatknappen
drejes fra minimum til maksimum. Når reguleringen er foretages, skal bypass'ens forsegling
genetableres med maling eller lignende. Luk ovnlågen og kontrollér at brænderen forbliver på
minimumsniveauet.
14
4.4 Montering af den bageste topkantliste (hvor den kan anvendes)
• Løsn skruerne A, der sidder under kantlisten.
• Løsn møtrikkerne B.
• Placér kantlisten over komfurpladen, idet du
retter stifterne C ind med hullerne D.
• Fastgør kantlisten til komfurpladen ved at
stramme skruerne E.
4.5 Fastgørelse til væggen
• Stræk kæden, der sidder fast på komfuret, ud
vandret, så den anden ende berører
væggen.
• Markér på væggen, hvor hullet skal bores.
• Bor hullet, indsæt de ribbede murplugs og
sæt kæden fast.
• Flyt komfuret op mod væggen.
Anvisninger til installatøren
4.6 Placering og planstilling af komfuret
Når du har foretaget tilslutningen til el og gas, stiller du komfuret i vater ved hjælp af de fire
justeringsben. For at fungere bedst muligt skal komfuret stå fuldstændig plant.
Afhængigt af den konkrete model kan justeringsbenene indstilles i en højde fra 70-95 mm eller 110160 mm. Højden angiver afstanden mellem benets højeste punkt (fastmonteret del) og dets nederste
punkt (den bevægelige del, som hviler på gulvet).
15
Alle komfurets knapper sidder på frontpanelet. Skemaet nedenfor beskriver de symboler, der er
5 BESKRIVELSE AF KNAPPERNE PÅ FRONTPANELET
anvendt.
FORRESTE HØJRE BRÆNDER
Anvisninger til brugeren
MIDTERSTE BRÆNDER
BAGESTE MIDTERSTE
BAGESTE HØJRE BRÆNDER
BAGESTE VENSTRE
BRÆNDER
FORRESTE VENSTRE
BRÆNDER
BRÆNDER
FORRESTE MIDTERSTE
BRÆNDER
Hvis komfuret er udstyret med elektronisk tænd/sluk ur, skal du sikre dig, at symbolet
vises på display'et, før du bruger ovnen. Se afsnit “8.1 Justering af uret”.
BETJENINGSKNAP TIL KOMFURPLADENS BRÆNDERE
Flammen tændes ved at trykke knappen ind og dreje den mod uret til minimum
TERMOSTATKNAP TIL GASOVN
OVNLYS / GRILLSPID / GRILL
TERMOSTATKNAP TIL ELOVN
OVNFUNKTION
. For at justere flammen, skal du dreje knappen mellem maksimum ( ) og
minimum (
). Brænderen slukkes, når knappen drejes på .
TERMOSTATKNAP TIL GASOVN
(KUN PÅ NOGLE MODELLER)
Denne knap bruges til at tænde gasbrænderen i ovnen. Ovntemperaturen
vælges ved at dreje knappen mod uret hen på den ønskede temperatur mellem
Min. og 275°C.
Ang. tænding af gasovnen henvises til afsnit "7.3 Brug af gasovnen"
OVNLYS / GRILLSPID / GRILL
(KUN PÅ NOGLE MODELLER)
Med denne knap kan du aktivere grill- og grillspid-funktionen og tænde lyset i
ovnen, så du kan se hvordan det går med tilberedningen.
BEMÆRK: DET ER IKKE MULIGT AT BRUGE GASOVNEN OG GRILL/GRILLSPID-FUNKTIONEN SAMTIDIG.
16
Anvisninger til brugeren
Ovntemperaturen vælges ved at dreje knappen med uret hen på den ønskede
temperatur mellem 50° and 260°C.
Indikatoren lyser for at vise, at ovnen er ved at varme op. Når indikatoren
slukkes, har ovnen nået den ønskede temperatur. Når indikatoren blinker
regelmæssigt, er ovntemperaturen stabil på den ønskede temperatur.
Ovnens forskellige funktioner passer til forskellige tilberedningsmåder. Indstil
først den ønskede funktion og derpå temperaturen med termostatknappen.
TERMOSTATKNAP TIL ELOVN
(KUN PÅ NOGLE MODELLER)
FUNKTIONSKNAP (KONVENTIONEL OVN)
(KUN PÅ NOGLE MODELLER)
OVNLYS
STOR GRILL
OVER- OG UNDERVARME
UNDERVARME
LILLE GRILL
LILLE GRILL + GRILLSPID (KUN PÅ
MODELLER MED GRILLSPID)
FUNKTIONSKNAP (VARMLUFTSOVN)
(KUN PÅ NOGLE MODELLER)
Ovnens forskellige funktioner passer til forskellige tilberedningsmåder. Indstil
først den ønskede funktion og derpå temperaturen med termostatknappen.
OVNLYS
OVER- OG UNDERVARME
GRILL OG VARMLUFT
UNDERVARME OG VARMLUFT
GRILL
MINUTUR
VARMLUFT
(KUN PÅ NOGLE MODELLER)
Drej knappen med uret for at trække minuturet op og indstille på den ønskede
tid.
Tiden angives i minutter (maks. 55 minutter).
Uret har trinløs justering, så du kan foretage indstillinger mellem markeringerne.
Ovnen slukkes ikke automatisk, når den indstillede tid er gået.
17
6 BRUG AF KOMFURPLADEN
6.1 Tænding af komfurpladens brændere
Før du tænder brænderne, skal du kontrollere at flammesprederne er i den korrekte stilling og at
brænderdækslerne er på plads, idet du sikrer dig, at hullerne A i flammesprederne passer med
gnisttænderne og termoelementerne.
Løft glaslåget, før du tænder brænderne og sluk alle brænderne og lad dem køle af, før du sænker
glaslåget igen.
Gryderist B (ekstraudstyr) er beregnet til en wok (kinesisk pande).
For at modvirke slid på komfurpladen, har vi udstyret komfuret med et hævet grydestativ C, som skal
placeres under gryder, hvis diameter er større end 26 cm.
Det medfølgende reduktionsstativ C bruges også til små gryder.
Anvisninger til brugeren
Mærket ved siden af knappen angiver hvilken brænder, knappen svarer til.
Apparatet har en elektronisk tænder. Tryk knappen ind og drej den mod uret
hen på symbolet for minimumsflamme
, indtil brænderen tænder. Hold
knappen inde et par sekunder, så termoelementet når at varme op. Brænderen
kan gå ud, hvis du slipper knappen for tidligt: det skyldes, at termoelementet
ikke er blevet varmet nok op. Gentag proceduren, idet du holder knappen inde
lidt længere. Du behøver ikke at gøre dette, hvis brænderne ikke har
termoelementer.
På modeller med termoelementer findes der en sikkerhedsventil, der aktiveres, hvis brænderen
skulle gå ud; dette afbryder gastilførslen, også selvom hanen stadig står åben.
6.2 Praktiske råd angående brugen af komfurpladens brændere
For at få den bedste udnyttelse af brænderne og reducere gasforbruget bør du bruge kogegrej, som
har låg, og som passer i størrelse til brænderen, så flammerne ikke slikker op langs siderne (se
afsnit "6.3/6.4 Kogegrejets diameter"). Når vandet når kogepunktet, skal du skrue ned for flammen,
så vandet ikke koger over. For at undgå forbrændinger og skade på komfurpladen skal alle gryder
og pander placeres inden for komfurpladens kanter. Kogegrejet skal have en plan og glat bund. Når
du bruger fedtstoffer eller olie, skal du være meget forsigtig, så de ikke overophedes og bryder i
brand.
Hvis flammen ved et uheld går ud, skal du slukke med knappen og vente i mindst 1 minut, før du
tænder brænderen igen.
18
6.3 Kogegrejets diameter (modeller på 60 cm)
Anvisninger til brugeren
6.4 Kogegrejets diameter (modeller på 90 cm)
BRÆNDERE
(60 X 50)
1. Lille
2. Mellem
5. Stor
Ø min. og
maks. (i cm)
12 – 14
16 – 22
18 – 24
BRÆNDERE
(60 X 60)
1. Lille
2. Mellem
3. Stor
4. Tredobbelt
BRÆNDERE
1. Lille
2. Mellem
3. Stor
4. Tredobbelt
7. Oval
8. Tredobbelt
Ø min. og
maks. (i cm)
12 – 14
16 – 24
18 – 26
18 – 26
Ø min. og
maks. (i cm)
12 – 14
16 – 22
18 – 26
18 – 26
Særlige ovale
gryder
18 - 26
19
6.5 Tænding af de elektriske kogeplader
6.5.1 Tænding af de elektriske kogeplader
Anvisninger til brugeren
Komfuret er udstyret med elkogeplader i forskellige størrelser. De styres med en knap og tændes
ved at dreje knappen til den ønskede stilling. På frontpanelet over hver knap er der et lille mærke,
der viser, hvilken kogeplade knappen hører til. Der er en gul indikator, som lyser, når kogepladen
tændes.
6.5.2 Brug af elkogepladerne
Lynpladerne giver mulighed for ekstra-hurtig tilberedning. Skemaet nedenfor viser de enkelte
kogepladetrin og hvad de kan bruges til.
LYNPLADENS TRIN
0
1
2
3
4
5
6
VARME
Slukket
Meget svag
Svag
Let
Jævn
Stærk
Meget stærk
MULIG ANVENDELSE
-
Smeltning af smør, chokolade etc.
Opvarming af små mængder væske
Opvarming af større mængder væske
Optøning af frosne fødevarer, tilberedning af
gryderetter, der skal småsimre omkring kogepunktet
Kogning, stegning af fint kød og fisk
Stegning af stege og bøffer
Kogning af store mængder vand, bruning
ADVARSEL
Når du tænder for kogepladen første gang, eller hvis du ikke har brugt den
længe, skal du sætte den på trin 1 i 30 minutter for at fjerne evt. fugt fra
isoleringsmaterialet
For at bruge kogepladen korrekt skal du huske følgende:
• Tænd først for pladen, når du har sat kogegrejet på den.
• Brug kogegrej, der har en plan og tyk bund.
• Brug aldrig kogegrej, som er mindre end pladen
• Tør bunden af kogegrejet af, før du sætter det på pladen
• Rengør kogepladerne efter brug. For at sikre at de er rene og holder længe,
skal du bruge et særligt rengøringsmiddel, der fås i handelen. Dette
forhindrer oxidering (rustdannelse)
• Forlad aldrig komfuret, når du opvarmer olie eller fedtstof, der kan brænde.
• Kogepladerne er varme i lang tid efter brug: rør ikke ved dem og stil ikke
ting på dem.
• Løft komfurets glaslåg før du tænder for pladerne; sluk for pladerne og lad
dem køle af, før du sænker låget igen.
• Hvis der opstår buler i kogepladens overflade, skal du straks slukke for den
og kontakte det nærmeste autoriserede servicecenter.
20
Anvisninger til brugeren
7.2 Afkølingssystemet
Åbn ovnlågen helt og tryk ind på termostatknappen og drej den med uret til
7 BRUG AF OVNEN
Hvis modellen er udstyret med elektronisk tænd/sluk ur, skal du sikre dig, at symbolet
vises på display'et, før du bruger ovnen.
På modeller med analogur skal display'et vise symbolet .
7.1 Generelle råd og advarsler omkring brugen
Før ovnen og grillen benyttes første gang, skal du forvarme dem til maks. temperatur (260°C for
elovn og 275°C for gasovn) længe nok, til at evt. olieholdige rester fra fremstillingen brændes væk,
da de kan give afsmag i maden. Efter en strømafbrydelse blinker ovnens display uafbrudt og viser
For at justere display'et, se afsnit "8 ELEKTRONIsk TÆND/SLUK UR (kun på nogle modeller)”.
Det ovntilbehør, som kommer i berøring med maden, er fremstillet af materialer, som overholder de
gældende direktiver.
ADVARSEL: Gasovnen tændes med lågen stående åben. Ovnen er
udstyret med et sikkerhedssystem, som forhindrer brænderne i at
tændes, når lågen er lukket. Hvis dette gøres forkert, skal du åbne lågen
og vente nogle sekunder, før du tænder en gang til.
For at undgå at dampen i ovnen skaber problemer, skal lågen åbnes i to trin:
halvt åben (ca. 5 cm.) i 4-5 sekunder og derpå helt åben. Hold døren åben i så
kort tid som muligt, når du tilser maden. Dermed undgår du, at
ovntemperaturen falder og måske ødelægger maden.
Ovnen er udstyret med et afkølingssystem, som starter automatisk efter et par minutter, når ovnen
tændes.
Blæserne sørger for en konstant udstrømning af luft over lågen og denne udstrømning kan fortsætte
i kort tid, selv efter at ovnen er slukket.
7.3 Brug af gasovnen
7.3.1 Elektronisk gnisttænding
Maks. temperatur. Den elektroniske gnisttænder aktiveres automatisk. Hold
knappen inde et par sekunder, når ovnen er tændt, så termoelementet når at
varme op.
Gnisttænderne bør ikke være aktiveret i mere end 15 sekunder. Hvis
ovnbrænderen ikke er tændt efter 15 sekunder, skal du stoppe, åbne ovnlågen
helt igen og prøve igen efter 1 minut.
7.3.2 Manuel tænding
Åbn ovnlågen helt og drej på termostatknappen. Sæt en tændstik hen
til åbningen på flammerøret A i midten af ovnens bund og tryk
termostatknappen ind. Når ovnen er tændt, skal du holde knappen
inde i nogle få sekunder, så termoelementet når at varme op.
Kontrollér at ovnen er tændt ved at kigge gennem inspektionshullet B.
Indstil tilberedningstemperaturen ved at dreje knappen med uret til den
ønskede temperatur mellem 50° og 275°C.
Hvis brænderen ved et uheld går ud, skal du slukke med knappen ( ) og vente et minut, før du
tænder igen.
21
Anvisninger til brugeren
7.4 Brug af den elektriske grill
7.4.1 Brug af grillen i komfurer med elovn
Til tilberedning i kort tid, f.eks. efterbruning af kød, der allerede er tilberedt, skal du vælge den
almindelige grillfunktion
og dreje termostatknappen på maks. temperatur. Med varmluftsgrillfunktionen (kun på nogle modeller) har du mulighed for at tilberede maden fra begyndelsen med
grillen, da blæseren sørger for, at varmen trænger ind i maden. For at bruge varmluftsgrill-funktionen
skal du vælge
end 200° C).
7.4.2 Brug af grillen i gasovne
og dreje termostatknappen på den ønskede tilberedningstemperatur (aldrig mere
For at bruge denne funktion, skal du først slukke for ovnbrænderen ved at dreje
knappen på
. Knappen skal derpå drejes på .
BEMÆRK: DET ER IKKE MULIGT AT BRUGE GASOVNEN OG GRILL/GRILLSPIDS-FUNKTIONEN SAMTIDIG.
Sæt støttestativet på den anden ribbe fra
7.4.3 Brug af grillen og grillspiddet (Kun for modeller med roterende grill)
Både den almindelige grillfunktion og varmluftsgrill-funktionen kan benyttes til tilberedning med
grillspiddet. Sæt enden af spiddet ind i spidholderen, vælg
eller eller varmluftsgrill og sæt
termostatknappen på den ønskede temperatur (aldrig mere end 200° C).
7.4.4 Brug af grillspiddet i komfurer med maxiovn
neden, så at lejet, der bærer stangen, stikker
ud af ovnen. Placér stangen som vist på
diagram (1) og skub stativet ind i ovnen, indtil
enden af stangen når hullet i
grillspidsmotoren. Skub derpå grillspiddet til
venstre, så det sidder som vist på diagram
(2). For at aktivere funktionen skal du dreje
knappen på (
).
Dette skal ske, mens ovnen er slukket og
kold.
Når tilberedningen er afsluttet, skal du bruge
den medfølgende tang til at trække stangen
ud af hullet (3) og fjerne stativet (4) for at få
1
2
spiddet ud af ovnen.
7.4.5 Brug af grillspiddet i komfurer med standardovn
Placér grillspidstativet "B" på den anden ribbe
fra neden og sæt stangen "A" ind i hullet
bagtil i ovnen.
22
3
4
Således bruges grillen
Når grillen er tændt, lyser den røde indikator. Lad ovnen varme op i 5 minutter før du sætter maden
ind.
Du bør krydre maden og pensle den med olie eller smeltet smør før tilberedning. Sæt en
bradepande ind underneden for at opsamle saften/fedtet.
Du bør placere ovnristen med maden på en af de ribber, der findes i ovnen. Brug evt. nedenstående
vejledning.
ADVARSLER
• Tilberedningstiden med grillfunktionen må ikke være længere end 60 minutter.
• På modeller med gasovn skal lågen stå halvt åben (på første trin), når du tilbereder med
grill og grill/grillspid
• På modeller med elovn, skal lågen være lukket, når du tilbereder med grill og
grill/grillspid.
• For at undgå overophedning, når du bruger ovnen eller grillen, skal du altid lade
komfurets glaslåg stå åben. Den elektriske grill og gasovnen må aldrig bruges samtidig.
• Under og efter brug er de tilgængelige dele af ovnen meget varme og du skal derfor sørge
for, at børn ikke kommer i nærheden af den.
• Når du tilbereder med grillspid, skal du sætte en af de bradepander, der følger med
ovnen, på den nederste ribbe, så fedt og saft opsamles.
• Dæk ikke ovnbunden med alufolie under tilberedningen og placér ikke bradepander og
plader på den, da det kan ødelægge emaljebelægningen. Placér bagepapiret så det ikke
forhindrer varmecirkulationen i ovnen.
• Fjern alle ubrugte bageplader og riste fra ovnen, når du benytter den.
7.5 Brug af gasgrillen
7.5.1 Manuel tænding af brænderen til gasgrillen
Åbn ovnlågen, tryk knappen ind og drej den med uret hen på grill
til brænderen i toppen af ovnen.
Når brænderen er tændt, holder du knappen inde i cirka 10 sekunder. Hvis brænderen ikke forbliver
tændt efter denne tid, skal du slippe knappen og vente i mindst 1 minut, før du prøver igen. Skulle
brænderen ved et uheld gå ud undervejs, skal du slukke med knappen (
før du tænder igen.
7.5.2 Elektronisk tænding af brænderen til gasgrillen
Åbn ovnlågen, tryk knappen ind og drej den med uret hen på grill
Når brænderen er tændt, skal du holde knappen inde i cirka 10 sekunder. Hvis brænderen ikke
forbliver tændt efter denne tid, skal du slippe knappen og vente i mindst 1 minut, før du prøver igen.
Hvis brænderen ved et uheld går ud undervejs, skal du slukke med knappen (
minut, før du tænder igen.
Under en strømafbrydelse kan brænderen altid tændes med en tændstik.
Anvisninger til brugeren
MADVARE RISTEN PÅ RIBBE
Flade og tynde kødstykker
Rullestege
Fjerkræ
3
2 – 3
2 – 3
, idet du sætter en tændstik hen
.
) og vente i mindst 1 minut,
) og vente i mindst 1
23
Der findes et magasinrum under ovnen. Du får adgang til det
7.6 Opbevaringsrum
ved at trække i lågens øverste kant.
Opbevar aldrig brændbare ting, såsom klude, papir ol. i
rummet. Det er kun beregnet til komfurets metaltilbehør.
Du må aldrig åbne magasinrummet, når ovnen er tændt eller stadig varm. Temperaturen i rummet
kan være meget høj.
Anvisninger til brugeren
Gasflaskerummet er placeret bag klappen i siden. Det kan
7.7 Rum til gasflaske (kun på nogle modeller)
også benyttes til opbevaring af andre ting.
De 3 riste, der vises på diagrammet, følger ikke med komfuret
men kan købes separat hos et autoriseret servicecenter.
24
8 ELEKTRONISK TÆND/SLUK UR (KUN PÅ NOGLE MODELLER)
Anvisninger til brugeren
FUNKTIONER
MINUTUR
TILBEREDNINGSTID
TILBEREDNINGSSLUT
TIDSINDSTILLING TILBAGE
TIDSINDSTILLING FREM
8.1 Justering af uret
Når du bruger ovnen første gang eller efter en strømafbrydelse, blinker display'et og viser . Tryk
på tasterne
og samtidig på eller : Ved hvert enkelt tryk stilles tiden et minut frem eller
tilbage.
Indstil ovnen på den ønskede funktion og temperatur, før du bruger tænd/sluk uret.
8.2 Halvautomatisk tilberedning
Brug denne indstilling til auto-sluk af ovnen, når tilberedningstiden er gået.
Når du trykker på
eller for at indstille tilberedningstidens længde.
Slip
aktuelle tid sammen med symbolerne A og
og den programmerede tæller for tilberedningstidens længde starter. Display'et viser nu den
, lyser display'et og viser . Hold knappen inde, mens du samtidig trykker på
.
8.3 Automatisk tilberedning
Brug denne indstilling til auto-tænd og auto-sluk af ovnen.
Når du trykker på
på
eller for at indstille tilberedningstidens længde.
Når du trykker på
knappen inde og tryk samtidig på
starte den programmerede tæller og display'et viser nu det aktuelle klokkeslæt sammen med symbolerne A
.
og
Når du har foretaget indstillingen, kan du se den resterende tilberedningstid ved at trykke på eller se
tidspunkter for tilberedningsslut ved at trykke på . Automatikken accepterer ikke ulogiske og
modstridende tidsindstillinger (for eksempel hvis du har fastsat en tilberedningstid og derpå forsøger at
indstille et tidspunkt for tilberedningsslut, der ligger før det tidspunkt, hvor tilberedningstiden er gået.).
, lyser display'et op og viser . Hold knappen inde mens du samtidig trykker
vises det aktuelle klokkeslæt og tilberedningstidens længde lagt sammen. Hold
eller for at indstille tidspunktet for tilberedningsslut. Slip for at
25
8.4 Tilberedningsslut
Når tilberedningen er slut, slukker ovnen automatisk og samtidig lyder der et tilbagevendende
alarmsignal. Når alarmsignalet afbrydes, viser display'et igen det aktuelle klokkeslæt sammen med
symbolet
Anvisninger til brugeren
som tegn på, at ovnen nu igen kan betjenes manuelt.
8.5 Regulering af alarmsignalets lydstyrke
Lydalarmen har tre forskellige lydstyrker.
Sørg for at ændre lydstyrken ved at trykke på tasten
, når minuturets funktion er afsluttet og
lydalarmen er aktiveret.
8.6 Afbrydelse af alarmsignalet
Alarmsignalet ophører automatisk efter 7 minutter. Du kan afbryde signalet manuelt ved at trykke på
og samtidig.
8.7 Minutur
Automatikken kan også bruges som et almindeligt minutur. Når du trykker på , viser display'et
. Hold knappen inde samtidig med at du trykker på eller . Når du slipper , starter den
programmerede tæller og display'et viser det aktuelle klokkeslæt og symbolet
For at se den resterende tid efter du har foretaget indstillingen, kan du trykke på .
.
Ovnen slukker ikke automatisk, når du bruger minuturet og den indstillede tid er gået.
8.8 Annullering af indstillinger
Når funktionen er indstillet og du derpå vil annullere den, holder du knappen for den ønskede
funktion inde, samtidig med at du stiller display'et på
ved hjælp af eller . Nulstillingen
bliver af tænd/sluk uret opfattet som tilberedningsslut.
8.9 Ændring af indstillinger
Du kan altid ændre de indtastede tidsindstillinger ved at holde knappen for den ønskede funktion
inde, samtidig med at du justerer tiden med
eller .
26
Anvisninger til brugeren
9 DIGITAL TIMER (KUN PÅ NOGLE MODELLER)
Med den digitale timer kan du aktivere et bipper, der lyder, når tilberedningstiden er gået. Denne
timer kan kun bruges til at indstille tiden og har ingen programmérbare funktioner.
TIMERFUNKTIONER
TIDSINDSTILLING
TIDSINDSTILLING TILBAGE
TIDSINDSTILLING FREM
9.1.1 Indstilling af det aktuelle klokkeslæt
Når du bruger ovnen første gang eller efter en strømafbrydelse, blinker display'et regelmæssigt. Tryk
på
og brug eller til at indstille det aktuelle klokkeslæt.
9.1.2 Aktivering af timeren
Når du skal bruge timeren, skal du trykke på
vises på display'et. Slip
og nedtællingen starter efter 5 sekunder. Når tiden er gået, lyder
og holde den inde, indtil det ønskede antal minutter
bipperen som tegn derpå.
Under nedtællingen viser display'et symbolet
. Hvis du trykker på vises det aktuelle klokkeslæt
i 5 sekunder.
9.1.3 Deaktivering af bipperen
Bipperen ophører automatisk efter 7 minutter. Du kan deaktivere den manuelt ved at trykke på .
9.1.4 Regulering af bipperens lydstyrke
Du kan regulere bipperens lydstyrke (3 indstillinger), mens den er aktiveret, ved at trykke på .
9.1.5 Ændring af den indstillede tid
Du kan altid ændre timerens tidsindstilling ved at trykke på
10 ANALOGUR (KUN PÅ NOGLE MODELLER)
eller .
Den mekaniske timer aktiveres ved at dreje knappen med uret.
Timeren kan indstilles fra 0 til 55 minutter. Når tiden er gået, lyder der et
alarmsignal. For at stoppe alarmen skal du dreje knappens ydre ring til stillingen
.
Uret indstilles ved at trække i knappen og dreje den med uret.
27
Anvisninger til brugeren
11 RENGØRING OG VEDLIGEHOLDELSE
Rengør ikke apparatet ved hjælp af damp.
11.1 Rengøring af de rustfrie ståloverflader og emaljeoverfladerne
For at holde de rustfrie ståloverflader i god stand, skal du rengøre dem efter hver brug, når komfuret
er kølet af.
11.1.1 Almindelig daglig rengøring
Brug altid kun specialrensemidler uden slibemidler eller klorbaserede syrer til at rengøre og bevare
de rustfrie ståloverflader.
Således bruges rensemidlet: Hæld midlet på en fugtig klud og tør overfladerne af. Skyl grundigt og
tør efter med en blød klud eller et vaskeskind.
11.1.2 Pletter og madrester
Brug ikke metalsvampe eller skarpe skrabere: de kan ødelægge overfladen.
Brug et almindeligt ikke-slibende stålrensemiddel og, om nødvendigt, en træ- eller
plastikskraber.
Skyl grundigt og tør efter med en blød klud eller et vaskeskind.
Fjern straks sukkerholdige madrester (såsom marmelade) fra ovnen. Hvis de får lov at
brænde helt fast, kan de ødelægge ovnens emaljebelægning.
11.2 Rengøring af komfurpladens enkeltdele
11.2.1 Glaslåget
Låget kan tages af hængslerne ved at løfte det opad, når det står åbent. Dette
gør rengøringen lettere.
Hvis du spilder væske på det lukkede låg, skal du fjerne væsken omhyggeligt
med en klud, før du løfter låget.
11.2.2 Gryderiste
Fjern gryderistene og vask dem i varmt vand tilsat et ikke-slibende rengøringsmiddel. Sørg for at
fjerne alle fastbrændte madrester. Sæt dem tilbage på komfurpladen.
Da ristene kommer i kontakt med flammerne, kan belægningen på den del af gryderisten, der er nær
varmen, ændre farve. Dette er helt normalt og har ingen indflydelse på gryderistens funktion.
11.2.3 Brænderdæksler og flammespredere
Brænderdækslerne og flammesprederne kan tages af, så de let kan
rengøres. Rengør dem i varmt vand tilsat et ikke-slibende
rengøringsmiddel. Sørg for at få alle fastbrændte madrester af og vent til
de er helt tørre.
BEMÆRK: vask dem ikke af i opvaskemaskinen.
Brænderdækslerne kan eventuelt lægges i blød i varmt vand og
rengøringsmiddel.
Sæt flammesprederne på igen, idet du kontrollerer, at de sidder korrekt i
de rette holdere med de rette dæksler, således at hullerne A i
flammesprederne passer med gnisttænderne og termoelementerne.
28
Anvisninger til brugeren
For at fungere korrekt skal gnisttænderne og termoelementerne holdes rene
--
11.2.4 Gnisttændere og termoelementer
(gælder kun modeller, der har gnisttændere og termoelementer). Kontrollér dem
regelmæssigt og rengør dem efter behov med en fugtig klud. Evt. indtørrede
rester kan fjernes med en tandstikker eller en nål.
11.3 Rengøring af ovnen
For at sikre at ovnen er i bedst mulig stand, bør den rengøres jævnligt, når den er kølet af. Fjern alle
de udtagelige dele.
Rengør ovngrillen med varmt vand og et ikke-slibende rengøringsmiddel. Skyl og tør efter.
Glasset i ovnlågen bør rengøres jævnligt. Tør det af med køkkenrulle. Hvis pletterne sidder fast, kan
11.4 Ovnlågens glas
glasset rengøres med en fugtig svamp med almindeligt rengøringsmiddel.
29
Anvisninger til brugeren
12 SÆRLIG VEDLIGEHOLDELSE
Det kan være nødvendigt at foretage særlig vedligeholdelse af ovnen eller udskifte dele, f.eks.
isoleringspakninger og elpærer, på grund af slitage. De følgende anvisninger fortæller, hvordan du
foretager sådanne små vedligeholdelsesopgaver.
Slå strømmen til apparatet fra, før du foretager vedligeholdelse, hvor du får adgang til strømførende
dele.
12.1 Smøring af hanerne og termostatknappen til gasovnen
Med tiden kan hanerne og gasovnens termostatknap blive svære at dreje eller sidde fast. Rens dem
indvendig og udskift smørefedtet. Denne vedligeholdelse bør kun udføres af en autoriseret
installatør.
12.2 Udskiftning af elpæren
Fjern dækslet A ved at vride det mod uret og udskift pæren B med en tilsvarende (25 W). Sæt
dækslet A på igen.
Brug kun særlige elpærer til ovn (T 300°C).
12.3 Fjernelse af ovnlågen
Løft håndgrebene B og grib fat i lågen i begge sider
med begge hænder nær hængslerne A. Løft lågen op i
en vinkel på ca. 45° og fjern den. Sæt den på plads
igen ved at lade hængslerne A glide ind i rillerne, slip
lågen og udløs håndgrebene B.
12.4 Ovnlågens isoleringspakning
Pakningen kan fjernes, så ovnen kan gøres grundigt ren. Tag lågen af som
beskrevet ovenfor, før pakningen fjernes. Når lågen er fjernet, skal du løfte i
fligene i hjørnerne som vist på figuren.
30
Loading...
