SMEG C7280FP User Manual

Brugsanvisn‐

ing

Gebruik‐

saanwijzing

User Manual

Notice d'utili‐

sation

Køle-/fryse‐

skab

Koel-vries‐
combinatie

Fridge

Réfrigéra‐

teur/congéla‐

Freezer

teur

C7280FP

52

TABLE DES MATIÈRES

Consignes de sécurité 52
Instructions de sécurité 53
Fonctionnement 55
Utilisation quotidienne 55
Conseils 57

Entretien et nettoyage 59
En cas d'anomalie de fonctionnement 61
Installation 62
Bruits 67
Caractéristiques techniques 69

Sous réserve de modifications.

CONSIGNES DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement
les instructions fournies. Le fabricant ne peut être tenu pour
responsable des dommages et blessures liés à une mauvaise
installation ou utilisation. Conservez toujours cette notice avec
votre appareil pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants âgés d'au

moins 8 ans et par des personnes ayant des capacités
physiques, sensorielles ou mentales réduites ou dénuées
d’expérience ou de connaissance, s’ils (si elles) sont
correctement surveillé(e)s ou si des instructions relatives à
l’utilisation de l'appareil en toute sécurité leur ont été
données et si les risques encourus ont été appréhendées.

• Les enfants ne doivent pas jouer avec l’appareil.

Le nettoyage et l’entretien par l'usager ne doivent pas être

•

effectués par des enfants sans surveillance.
Ne laissez pas les emballages à la portée des enfants.

•

Consignes générales de sécurité

Cet appareil est conçu uniquement pour un usage

•

domestique et des utilisations telles que :

dans les bâtiments de ferme, dans des cuisines réservées

–

aux employés dans des magasins, bureaux et autres lieux
de travail ;
pour une utilisation privée, par les clients, dans des hôtels

–

et autres lieux de séjour.

• Veillez à ce que les orifices de ventilation, situés dans

l'enceinte de l'appareil ou dans la structure intégrée, ne
soient pas obstrués.

• N'utilisez aucun dispositif mécanique ou autre appareil pour

accélérer le processus de dégivrage que ceux
recommandés par le fabricant.

• N'endommagez pas le circuit frigorifique.

• N'utilisez pas d'appareils électriques à l'intérieur des

compartiments de conservation des aliments de l'appareil,
sauf s'ils sont du type recommandé par le fabricant.

• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer

l'appareil.

• Nettoyez l'appareil avec un chiffon doux humide. Utilisez

uniquement des produits de nettoyage neutres. N'utilisez
pas de produits abrasifs, de tampons à récurer, de solvants
ni d'objets métalliques.

• Ne conservez aucune substance explosive dans cet

appareil, comme des aérosols contenant un produit
inflammable.
Si le câble d'alimentation est endommagé, il doit être

•

remplacé par le fabricant, son service après-vente ou des
personnes de qualification similaire afin d'éviter un danger.

53

INSTRUCTIONS DE SÉCURITÉ

Installation

AVERTISSEMENT! L'appareil

doit être installé uniquement par
un professionnel qualifié.

• Retirez l'intégralité de l'emballage

• N'installez pas et ne branchez pas un
appareil endommagé.

• Suivez scrupuleusement les instructions
d'installation fournies avec l'appareil.

• Soyez toujours vigilants lorsque vous
déplacez l'appareil car il est lourd.
Portez toujours des gants de sécurité.

• Assurez-vous que l'air circule autour de
l'appareil.

• Attendez au moins 4 heures avant de
brancher l'appareil sur le secteur. Cela

permet à l'huile de refouler dans le
compresseur.

• N'installez pas l'appareil à proximité d'un
radiateur, d'une cuisinière, d'un four ou
d'une table de cuisson.

• La surface arrière de l'appareil doit être
positionnée contre un mur.

• N'installez pas l'appareil dans un endroit
exposé à la lumière directe du soleil.

• N'installez pas l'appareil dans un endroit
trop humide ou trop froid, comme une
dépendance extérieure, un garage ou
une cave.

• Lorsque vous déplacez l'appareil, veillez
à le soulever par l'avant pour éviter de
rayer le sol.

54

Connexion électrique

AVERTISSEMENT! Risque

d'incendie ou d'électrocution.

• L'appareil doit être relié à la terre.

• Vérifiez que les données électriques
figurant sur la plaque signalétique
correspondent à celles de votre réseau.
Si ce n'est pas le cas, contactez un
électricien.

• Utilisez toujours une prise de courant de
sécurité correctement installée.

• N'utilisez pas d'adaptateurs multiprises
ni de rallonges.

• Veillez à ne pas endommager les
composants électriques tels que la fiche
secteur, le câble d'alimentation ou le
compresseur. Contactez le service
après-vente agréé ou un électricien pour
changer les composants électriques.

• Le câble d'alimentation doit rester en
dessous du niveau de la fiche secteur.

• Ne connectez la fiche d'alimentation
secteur à la prise de courant secteur
qu'à la fin de l'installation. Assurez-vous
que la fiche d'alimentation est accessible
une fois l'appareil installé.

• Ne tirez jamais sur le câble
d'alimentation électrique pour
débrancher l'appareil. Tirez toujours sur
la fiche.

Usage

AVERTISSEMENT! Risque de

blessures, de brûlures,
d'électrocution ou d'incendie.

• Ne modifiez pas les caractéristiques de
cet appareil.

• Ne placez aucun appareil électrique
(sorbetière, etc.) dans l'appareil, en
l'absence d'indications du fabricant.

• Veillez à ne pas endommager le circuit
frigorifique. Il contient de l'isobutane
(R600a), un gaz naturel ayant un niveau
élevé de compatibilité environnementale.
Ce gaz est inflammable.

• Si le circuit frigorifique est endommagé,
assurez-vous de l'absence de flammes
et de sources d'ignition dans la pièce.
Aérez la pièce.

• Évitez tout contact d'éléments chauds
avec les parties en plastique de
l'appareil.

• Ne placez jamais de boissons gazeuses
dans le congélateur. Cela engendrerait
une pression sur le récipient de la
boisson.

• Ne stockez jamais de gaz ou de liquide
inflammable dans l'appareil.

• Ne placez pas de produits inflammables
ou d'éléments imbibés de produits
inflammables à l'intérieur ou à proximité
de l'appareil, ni sur celui-ci.

• Ne touchez pas le compresseur ni le
condenseur. Ils sont chauds.

• Ne retirez pas et ne touchez pas les
éléments du compartiment congélateur
avec les mains mouillées ou humides.

• Ne recongelez jamais un aliment qui a
été décongelé.

• Respectez les instructions de stockage
figurant sur l'emballage des aliments
surgelés.

Entretien et nettoyage

AVERTISSEMENT! Risque de

blessure corporelle ou de
dommages matériels.

• Avant toute opération d'entretien,
éteignez l'appareil et débranchez la fiche
de la prise secteur.

• Cet appareil contient des hydrocarbures
dans son circuit de réfrigération.
L'entretien et la recharge du circuit de
réfrigération doivent être effectués par
un professionnel qualifié.

• Examinez régulièrement l'écoulement de
l'appareil et si nécessaire, nettoyez-le. Si
l'orifice est bouché, l'eau provenant du
dégivrage s'écoulera en bas de
l'appareil.

Mise au rebut

AVERTISSEMENT! Risque de

blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation
électrique.

• Coupez le câble d'alimentation et
mettez-le au rebut.

55

• Retirez la porte pour empêcher les
enfants et les animaux de s'enfermer
dans l'appareil.

• Le circuit frigorifique et les matériaux
d'isolation de cet appareil préservent la
couche d'ozone.

• La mousse isolante contient un gaz
inflammable. Contactez votre service

FONCTIONNEMENT

Mise en marche

1. Insérez la fiche dans la prise murale.

2. Tournez le thermostat vers la droite sur

une position médiane.

Mise à l'arrêt

Pour éteindre l'appareil, tournez le
thermostat sur la position « "0" ».

Réglage de la température

La température est régulée
automatiquement.

Un réglage intermédiaire est
généralement le plus indiqué.
Toutefois, on obtiendra le
réglage exact en tenant compte
du fait que la température à
l'intérieur de l'appareil dépend
de plusieurs facteurs :

• la température ambiante,

• la fréquence d'ouverture de
la porte,

• la quantité d'aliments
stockés,

• l'emplacement de l'appareil.

municipal pour obtenir des informations
sur la marche à suivre pour mettre
l'appareil au rebut.

• N'endommagez pas la partie du circuit
de réfrigération située à proximité du
condenseur thermique.

1. Tournez le thermostat sur la position

minimale pour obtenir moins de froid.

2. Tournez le thermostat sur la position

maximale pour obtenir plus de froid.

ATTENTION! Si la température
ambiante est élevée ou
l'appareil très rempli et si le
thermostat est réglé sur la
température la plus basse, il est
possible que le compresseur
fonctionne en régime continu,
d'où un risque de formation de
givre sur la paroi arrière. Pour
éviter cet inconvénient, modifiez
la position du thermostat pour
obtenir moins de froid, de façon
à permettre un dégivrage
automatique et, par
conséquent, des économies
d'énergie.

UTILISATION QUOTIDIENNE

Congélation d'aliments frais

Le compartiment congélateur est idéal pour
congeler des aliments frais et conserver
longtemps des aliments congelés ou
surgelés.

Pour congeler des aliments frais, il n'est
pas nécessaire de modifier le réglage
moyen.

Placez les denrées fraîches à congeler dans
le(s) compartiment du milieu
Pour une congélation plus rapide, tournez
le thermostat vers le haut pour obtenir plus
de froid.

56

ATTENTION! Dans ce cas, la

température du compartiment
réfrigérateur est susceptible de
descendre en dessous de 0 °C.
Si cela se produit, repositionnez
le thermostat sur une position
inférieure pour obtenir moins de
froid.

Conservation d'aliments
congelés et surgelés

À la mise en service ou après un arrêt
prolongé, placez le thermostat sur la
position maximale pendant 2 heures
environ avant d'introduire les produits dans
le compartiment.

En cas de décongélation
accidentelle, due par exemple à
une coupure de courant, si la
coupure a duré plus de temps
qu'indiqué au paragraphe
« Autonomie de
fonctionnement » du chapitre
Caractéristiques techniques,
consommez rapidement les
aliments décongelés ou cuisez­les immédiatement avant de les
recongeler (une fois refroidis).

Glissières amovibles

Les parois du réfrigérateur sont équipées
d'une série de supports afin que les
clayettes puissent être positionnées comme
vous le souhaitez.

Production de glaçons

Cet appareil est équipé d'un ou plusieurs
bacs à glaçons.

N'utilisez pas d'instruments
métalliques pour décoller les
bacs du congélateur.

1.

Remplissez les bacs avec de l'eau

2.

Placez les bacs dans le compartiment
congélateur.

Mise en place des balconnets
de la porte

Décongélation

Avant utilisation, les aliments surgelés ou
congelés peuvent être décongelés dans le
compartiment réfrigérateur ou à
température ambiante en fonction du
temps disponible pour cette opération.

Les petites portions peuvent même être
cuites sans décongélation préalable : la
cuisson sera cependant un peu plus
longue.

Selon la taille des emballages des aliments
conservés, les balconnets de la porte
peuvent être positionnés à différentes
hauteurs.

Pour effectuer ces réglages, tirez
progressivement sur le balconnet dans le

OK

OK

A

B

A

B

57

sens des flèches pour le dégager, puis
repositionnez-le selon vos besoins.

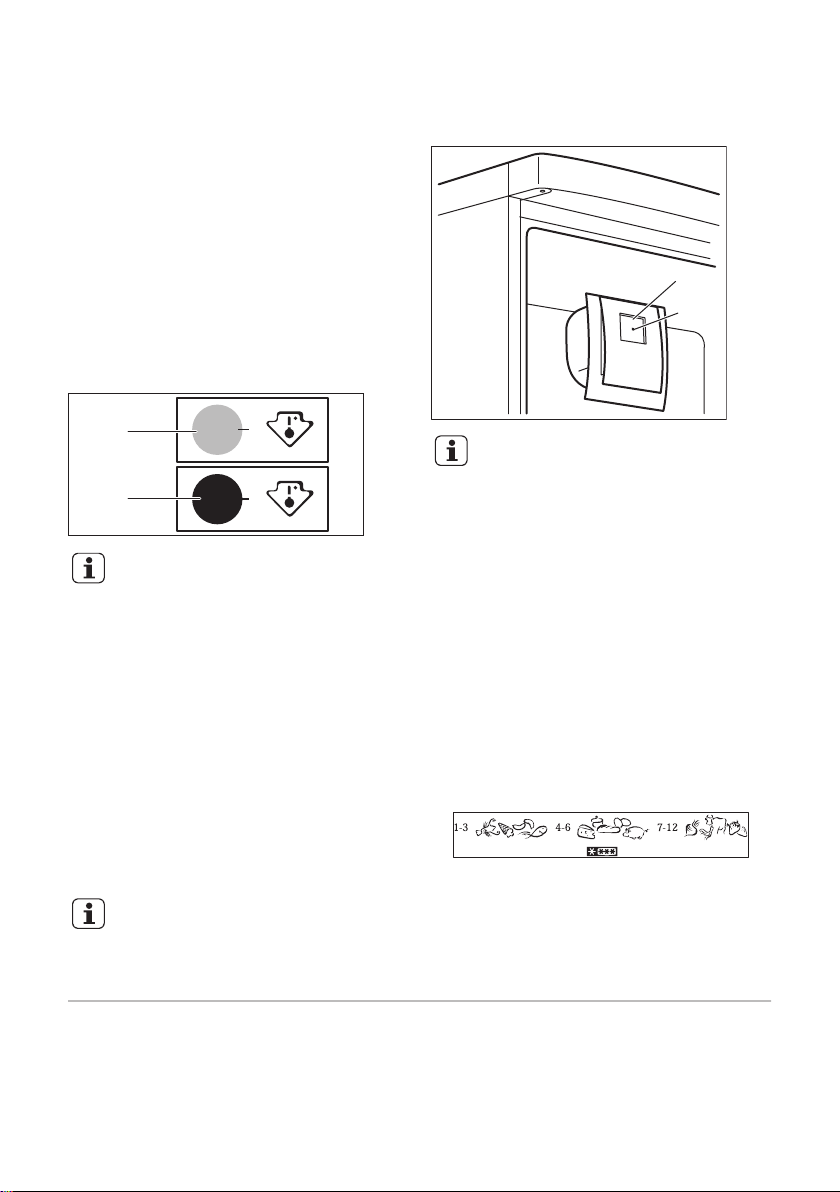

Indicateur de température

Pour la bonne conservation des denrées, le
réfrigérateur est équipé d'un indicateur de
température. Le symbole sur le côté indique
la zone la plus froide du réfrigérateur.

Si « OK » s'affiche (A), placez les aliments
frais dans la zone indiquée par le symbole,
si non (B), réglez le thermostat sur une
température plus basse et patientez
12 heures avant de vérifier à nouveau
l'indicateur de température.

Après chargement de denrées
fraîches dans l'appareil ou après
des ouvertures répétées (ou une
ouverture prolongée) de la
porte, il est normal que
l'inscription « OK » n'apparaisse
pas dans l'indicateur de
température ; attendez au moins
12 heures avant d'ajuster le
thermostat.

Fonction Ventilateur

La fonction Ventilateur permet le
refroidissement rapide des aliments et une
température plus homogène dans le
compartiment.

Allumez le ventilateur lorsque la
température ambiante est
supérieure à 25 °C.

Appuyez sur la touche (A) pour faire
démarrer le ventilateur.
Le voyant vert (B) s'allume.

Lorsque vous tournez l'appareil,
n'oubliez pas d'éteindre le
ventilateur en appuyant sur (A).
Le voyant vert (B) s'éteint.

Calendrier des aliments
congelés

Les symboles indiquent différents types
d'aliments congelés.

Les numéros indiquent les durées de
conservation en mois correspondant aux
différents types d'aliments congelés. La
validité de la durée de conservation
maximale ou minimale indiquée dépend de
la qualité des aliments et de leur traitement
avant la congélation.

CONSEILS

Bruits normaux de
fonctionnement

Les bruits suivants sont normaux lorsque
l'appareil est en cours de fonctionnement :

• Un léger gargouillis lorsque le liquide
réfrigérant est pompé.

• Un ronronnement et un bruit de
pulsation provenant du compresseur
lorsque le liquide réfrigérant est pompé.

58

• Un bruit de craquement soudain
provenant de l'intérieur de l'appareil
provoqué par une dilatation thermique
(un phénomène naturel et inoffensif).

• Un léger cliquetis du thermostat lorsque
le compresseur s'active ou se désactive.

Conseils d'économie d'énergie

• Évitez d'ouvrir trop souvent la porte et
ne la laissez ouverte que le temps
nécessaire.

Conseils pour la réfrigération
des aliments frais

Pour obtenir les meilleurs résultats :

• n'introduisez pas d'aliments encore
chauds ou de liquides en évaporation
dans le réfrigérateur

• couvrez ou enveloppez soigneusement
les aliments, surtout s'ils sont
aromatiques

• placez correctement les aliments pour
que l'air puisse circuler librement autour

Conseils pour la réfrigération

Conseil utiles :

• Viande (tous types de viande) :
enveloppez-la dans des sachets en
plastique et placez-la sur la clayette en
verre au-dessus du bac à légumes.

• Pour des raisons de sécurité, ne la
conservez de cette manière que
pendant un ou deux jours maximum.

• Aliments cuits, plats froids, etc. : ils
doivent être couverts et peuvent être
placés sur n'importe quelle clayette.

• Fruits et légumes : placez-les une fois
nettoyés dans le bac à légumes.

• Beurre et fromage : placez-les dans des
récipients étanches spéciaux ou
enveloppez-les soigneusement dans des
feuilles d'aluminium ou des sachets en
plastique, afin que le volume d'air avec
lesquels ils sont en contact soit réduit
autant que possible.

• Bouteilles : elles nécessitent un bouchon
et doivent être stockées sur l'étagère à
bouteilles de la porte ou (si équipé) sur la
grille à bouteilles.

• Bananes, pommes de terre, oignons et
ail ne doivent pas être mis dans le
réfrigérateur, s'ils ne sont pas emballés.

Conseils pour la congélation

Voici quelques conseils importants pour
obtenir un processus de congélation
optimal :

• Respectez la quantité maximale de
denrées fraîches que vous pouvez
congeler par 24 heures figurant sur la
plaque signalétique ;

• Le processus de congélation dure
24 heures. N'ajoutez pas d'autres
aliments à congeler pendant cette
période ;

• Congelez uniquement des aliments de
bonne qualité, frais et nettoyés ;

• Préparez la nourriture en petits paquets
pour une congélation rapide et uniforme,
adaptés à l'importance de la
consommation ;

• Enveloppez les aliments dans des
feuilles d'aluminium ou des sachets en
plastique et assurez-vous que les
emballages sont étanches ;

• Ne laissez pas des aliments frais, non
congelés, toucher des aliments déjà
congelés pour éviter une remontée en
température de ces derniers ;

• Les aliments maigres se conservent
mieux et plus longtemps que les
aliments gras ; le sel réduit la durée de
conservation des aliments ;

• La température très basse à laquelle se
trouvent les bâtonnets glacés, s'ils sont
consommés dès leur sortie du
compartiment congélateur, peut
provoquer des brûlures ;

• L'identification des emballages est
importante : indiquez la date de
congélation du produit et respectez la
durée de conservation indiquée par le
fabricant.

Conseils pour le stockage des
aliments surgelés

Pour obtenir les meilleures performances
possibles :

59

• assurez-vous que les denrées surgelées
achetées dans le commerce ont été
correctement entreposées par le
revendeur ;

• prévoyez un temps réduit au minimum
pour le transport des denrées du
magasin d'alimentation à votre domicile ;

• évitez d'ouvrir trop souvent la porte du
congélateur et ne la laissez ouverte que
le temps nécessaire ;

ENTRETIEN ET NETTOYAGE

AVERTISSEMENT! Reportez­vous aux chapitres concernant
la sécurité.

Avertissements généraux

ATTENTION! Débranchez

l'appareil avant toute opération
d'entretien et de nettoyage.

Cet appareil contient des
hydrocarbures dans son circuit
de réfrigération ; l'entretien et la
recharge ne doivent donc être
effectués que par du personnel
qualifié.

Les pièces et accessoires de
l'appareil ne doivent pas être
lavés au lave-vaisselle.

Nettoyage périodique

ATTENTION! Ne tirez pas, ne

déplacez pas, n'endommagez
pas les tuyaux et/ou câbles qui
se trouvent à l'intérieur de
l'appareil.

ATTENTION! Attention à ne
pas endommager le système de
réfrigération.

ATTENTION! Lorsque vous
déplacez l'appareil, veillez à le
soulever par l'avant pour éviter
de rayer le sol.

• une fois décongelés, les aliments se
détériorent rapidement et ne peuvent
pas être recongelés ;

• ne dépassez pas la durée de
conservation indiquée par le fabricant.

L'appareil doit être nettoyé régulièrement :

1. Nettoyez l'intérieur et les accessoires

avec de l'eau tiède et un détergent
doux.

2. Vérifiez régulièrement les joints de porte

et essuyez-les pour vous assurer qu'ils
sont propres et ne contiennent pas de
résidus.

3. Rincez et séchez soigneusement.

4. S'ils sont accessibles, nettoyez le

condenseur et le compresseur situés à
l'arrière de l'appareil avec une brosse.
Cette opération améliore les
performances de l'appareil et permet
des économies d'électricité.

Dégivrage du réfrigérateur

En fonctionnement normal, le givre est
automatiquement éliminé de l'évaporateur
du compartiment réfrigérateur à chaque fois
que le compresseur s'arrête. L'eau de
dégivrage est collectée dans un récipient
spécial situé à l'arrière de l'appareil, au­dessus du compresseur, d'où elle
s'évapore.

Il est important de nettoyer régulièrement
l'orifice d'écoulement de la goulotte
d'évacuation de l'eau de dégivrage située
au milieu du compartiment réfrigérateur
pour empêcher l'eau de déborder et de
couler à l'intérieur de l'appareil.

60

Dégivrage du congélateur

ATTENTION! N'utilisez en

aucun cas d'objets métalliques
ou tranchants pour gratter la
couche de givre sur
l'évaporateur, car vous
risqueriez de le détériorer.
N'utilisez aucun dispositif
mécanique ou autre moyen
artificiel pour accélérer le
processus de dégivrage hormis
ceux recommandés par le
fabricant. Une élévation de la
température des denrées
congelées, pendant le
dégivrage, peut réduire leur
durée de conservation.

Mettez le thermostat sur la
température la plus basse
12 heures avant d'effectuer le
dégivrage afin d'assurer une
réserve de froid suffisante.

Une certaine quantité de givre se forme
toujours sur les clayettes du congélateur et
autour du compartiment supérieur.

Dégivrez le congélateur lorsque l'épaisseur
de la couche de givre est comprise entre 3
et 5 mm.

1. Éteignez l'appareil, ou débranchez la

fiche de la prise secteur.

2. Sortez les denrées congelées,

enveloppez-les dans plusieurs feuilles
de papier journal et conservez-les dans
un endroit frais.

AVERTISSEMENT! Ne
touchez pas les produits
congelés et les surfaces
givrées avec les mains
humides. Risque de brûlures
ou d'arrachement de la
peau.

3. Laissez la porte ouverte.

Le dégivrage peut être accéléré en
plaçant un récipient d'eau chaude dans
le compartiment congélateur. Retirez
également les morceaux de glace au fur
et à mesure qu'ils se détachent, avant
que le processus de dégivrage ne soit
terminé.

4.

Une fois le dégivrage terminé, séchez
bien l'intérieur.

5.

Mettez l'appareil en marche.
Au bout de 3 heures, replacez les produits
congelés dans le compartiment
congélateur.

En cas de non-utilisation
prolongée

Si l'appareil n'est pas utilisé pendant de
longues périodes, prenez les précautions
suivantes :

1. Débranchez l'appareil de l'alimentation

électrique.

2. Retirez tous les aliments.

3. Nettoyez l'appareil et tous les

accessoires.

4. Laissez la porte/les portes ouverte(s)

pour éviter la formation d'odeurs

désagréables.

AVERTISSEMENT! Si,
toutefois, vous n'avez pas la
possibilité de débrancher et de
vider l'appareil, faites vérifier
régulièrement le bon de
fonctionnement de celui-ci et
ceci en tenant compte de sa
charge et de son autonomie de
fonctionnement.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

AVERTISSEMENT! Reportez­vous aux chapitres concernant
la sécurité.

En cas d'anomalie de fonctionnement

Anomalie Cause possible Solution

L'appareil ne fonctionne pas
du tout.

La fiche du câble d'alimen-

La prise de courant n'est

L'appareil est bruyant. L'appareil n'est pas stable. Assurez-vous de la stabilité de

L'éclairage ne fonctionne
pas.

L'éclairage ne fonctionne
pas.

Le compresseur fonctionne
en permanence.

Trop de produits ont été in-

La température ambiante

Les aliments introduits

De l'eau s'écoule à l'intérieur
du réfrigérateur.

L'appareil est éteint. Mettez l'appareil en fonctionne-

ment.

Branchez correctement la fiche
tation n'est pas correcte­ment insérée dans la prise
de courant.

pas alimentée.

L'éclairage est en mode
veille.

L'ampoule est défec­tueuse.

Il y a une erreur dans le
réglage de la température.

troduits simultanément.

est trop élevée.

dans l'appareil étaient trop
chauds.

La porte du four n’est pas
fermée.

L'orifice d'écoulement de
l'eau de dégivrage est ob­strué.

du câble d'alimentation dans la

prise de courant.

Branchez un autre appareil

électrique à la prise de courant.

Contactez un électricien quali-

fié.

l'appareil.

Fermez puis ouvrez la porte.

Contactez le service après-

vente agréé le plus proche.

Reportez-vous au chapitre

« Fonctionnement ».

Attendez quelques heures et

vérifiez de nouveau la tempéra-

ture.

Reportez-vous au tableau des

classes climatiques de la pla-

que signalétique.

Laissez refroidir les aliments à

température ambiante avant de

les mettre dans l'appareil.

Reportez-vous au chapitre

« Fermeture de la porte ».

Nettoyez l'orifice d'écoulement

de l'eau de dégivrage.

61

62

Anomalie Cause possible Solution

Des aliments empêchent
l'eau de s'écouler dans le
réservoir d'eau.

De l'eau coule sur le sol. Le tuyau d'évacuation de

l'eau de dégivrage n'est
pas raccordé au bac
d'évaporation situé au-des­sus du compresseur.

La température à l'intérieur
de l'appareil est trop basse/
élevée.

Le thermostat n'est pas ré­glé correctement.

La porte du four n’est pas
fermée.

La température des pro­duits est trop élevée.

Trop de produits ont été in­troduits simultanément.

La porte a été ouverte trop
souvent.

L'air froid ne circule pas
dans l'appareil.

Assurez-vous que les produits

ne touchent pas la plaque ar-

rière.

Fixez le tuyau d'évacuation de

l'eau au bac d'évaporation de

l'eau de dégivrage.

Augmentez/réduisez la tempér-

ature.

Reportez-vous au chapitre

« Fermeture de la porte ».

Laissez les aliments refroidir à

température ambiante avant de

les placer dans l'appareil.

Introduisez moins de produits

en même temps.

N'ouvrez la porte qu'en cas de

nécessité.

Assurez-vous que de l'air froid

circule dans l'appareil.

Si ces conseils n'apportent pas
le résultat souhaité, veuillez
consulter le service après-vente
agréé le plus proche.

Remplacement de l'éclairage

L'appareil est équipé d'un éclairage à DEL
longue durée.

Le remplacement du dispositif d'éclairage
doit uniquement être effectué par un

INSTALLATION

Installation

Cet appareil peut être installé dans un pièce
intérieure sèche et bien ventilée où la
température ambiante correspond à la
classe climatique indiquée sur la plaque
signalétique de l'appareil :

technicien du service après-vente.
Contactez votre service après-vente agréé.

Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte.

Reportez-vous au chapitre
« Installation ».

3. Si nécessaire, remplacez les joints de

porte défectueux. Contactez le service
après-vente agréé.

Classe
clima­tique

SN +10 °C à +32 °C

Température ambiante

5 cm

min.
200 cm

2

min.
200 cm

2

63

Classe
clima­tique

N +16 °C à +32 °C

ST +16 °C à +38 °C

T +16 °C à +43 °C

Température ambiante

Des problèmes fonctionnels
peuvent se produire sur certains
types de modèles fonctionnant
hors de cette plage de
températures. Seul le respect de
la plage de températures
spécifiée peut garantir un bon
fonctionnement de l'appareil. En
cas de doute concernant
l'emplacement d'installation de
l'appareil, veuillez contacter le
vendeur, notre service après­vente ou le centre de
maintenance le plus proche.

Branchement électrique

• Avant de brancher l'appareil, assurez­vous que la tension et la fréquence
indiquées sur la plaque signalétique
correspondent à celles de votre réseau
électrique domestique.

• L'appareil doit être relié à la terre. La
fiche du cordon d'alimentation est
fournie avec un contact à cette fin. Si la
prise de courant n'est pas mise à la
terre, branchez l'appareil à une mise à la
terre séparée conformément aux
réglementations en vigueur, en
consultant un électricien spécialisé.

• Le fabricant décline toute responsabilité
en cas de non-respect de ces consignes
de sécurité.

• Cet appareil est conforme aux directives
CEE.

ATTENTION! Consultez la
notice de montage lors de
l'installation.

Réversibilité de la porte

1.

Dévissez, puis retirez le pivot supérieur.

2. Retirez la porte supérieure.

3. Retirez l'entretoise.

4. Desserrez la charnière intermédiaire.

Exigences en matière de
ventilation

Veillez à garantir une circulation d'air
suffisante à l'arrière de l'appareil.

5. Retirez la porte inférieure.

6. Dévissez, puis retirez le pivot inférieur.

7. Serrez le pivot inférieur sur le côté

opposé.

x

x

1

2

64

8. Mettez en place la porte inférieure.

9.

Serrez la charnière intermédiaire.

10.

Mettez en place l'entretoise.

11.

Mettez en place la porte supérieure.

12.

Serrez le pivot supérieur.

Faites une dernière vérification
pour vous assurer que :

• Toutes les vis sont bien
serrées.

• Le joint magnétique adhère
bien à l'appareil.

• La porte s'ouvre et se ferme
correctement.

Si la température ambiante est
basse (par exemple, en hiver), il
se peut que le joint n'adhère
pas parfaitement. Dans ce cas,
attendez que le joint reprenne sa
taille naturelle.
Si vous ne voulez pas effectuer
personnellement les opérations
décrites ci-dessus, contactez le
service après-vente agréé le
plus proche. Un technicien du
service après-vente agréé
procédera à la réversibilité de la
porte à vos frais.

Installation de l'appareil

ATTENTION! Assurez-vous que

le câble d'alimentation n'est pas
coincé.

1. Si nécessaire, coupez la bande

d'étanchéité adhésive et appliquez-la
sur l'appareil, comme indiqué sur la
figure.

2. Installez l'appareil dans son

emplacement.

3.

Poussez l'appareil dans la direction
indiquée par les flèches (1) jusqu'à ce
que la partie couvrant l'interstice en
haut de l'appareil butte contre le
meuble de cuisine.

4. Poussez l'appareil dans la direction

indiquée par les flèches (2) contre le
meuble, du côté opposé à la charnière.

5. Ajustez la position de l'appareil dans le

meuble d'encastrement.
Assurez-vous que la distance entre
l'appareil et le bord avant du meuble est
de 44 mm.
Le cache de la charnière inférieure
(dans le sachet d'accessoires) vous
permet de vérifier que la distance entre

l'appareil et le meuble de cuisine est

4 mm

44 mm

I

I

E

E

B

D

C

correcte.
Assurez-vous que l'écart entre l'appareil
et le meuble est de 4 mm.

6. Ouvrez le hublot. Mettez en place le

cache de la charnière inférieure.

7.

Fixez l'appareil au meuble
d'encastrement à l'aide de 4 vis.

9.

Fixez les protections (C, D) sur les
ergots et dans les trous des charnières.

65

8. Retirez la pièce correcte du cache-

charnière (E). Assurez-vous que vous
retirez bien la pièce DX s'il s'agit de la
charnière droite, SX s'il s'agit de l'autre
charnière.

10. Mettez en place la grille d'aération (B).

11. Fixez les cache-charnières (E) sur la

charnière.

12. Placez l'appareil contre la paroi latérale

du meuble de cuisine.

13. Desserrez les vis de la pièce (G) et

déplacez la pièce (G) jusqu'à la paroi
latérale du meuble.

G

H

Hb Ha

Hc

Hd

ca. 50 mm

ca. 50 mm

21 mm

90°

90°

21 mm

Ha

Hc

Ha

Hb

8 mm

66

14.

Serrez de nouveau les vis de la
pièce (G).

15.

Fixez la pièce (H) à la pièce (G).

16.

Détachez les pièces (Ha), (Hb), (Hc) et
(Hd).

19. Ouvrez la porte de l'appareil et la porte

du meuble de cuisine à un angle
de 90°.

20.

Insérez le petit carré (Hb) dans le
guide (Ha).

21.

Assemblez la porte de l'appareil et la
porte du meuble puis marquez les
trous.

17. Installez la pièce (Ha) sur la face

intérieure du meuble de cuisine.

18. Poussez la pièce (Hc) sur la pièce (Ha).

22. Retirez les supports et repérez une

distance de 8 mm à partir de l'arête
extérieure de la porte où le clou doit
être posé (K).

Ha

K

8 mm

23.

Hb

Hb

Hd

BRRR!

HISSS!

CLICK!

BLUBB!

CRACK!

SSSRR

R!

OK

Placez de nouveau le petit carré sur le
guide et attachez-le avec les vis
prévues à cet effet.

24.

Alignez la porte du meuble de cuisine et
celle de l'appareil en réglant la
pièce (Hb).

67

25. Appuyez la pièce (Hd) sur la pièce (Hb).

Faites une dernière vérification pour vous
assurer que :

• Toutes les vis sont bien serrées.

• Le joint d'étanchéité est solidement fixé
au meuble.

• La porte s'ouvre et se ferme
correctement.

BRUITS

L'appareil émet certains bruits pendant son fonctionnement (compresseur, circuit
frigorifique).

CLICK!

CLICK!

SSSRRR!

SSSRRR!

BRRR!

BRRR!

HISSS!

HISSS!

BLUBB!

BLUBB!

CRACK!CRACK!

68

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques

Dimensions de la niche d'encastrement

Hauteur mm 1780

Largeur mm 560

Profondeur mm 550

Autonomie de fonctionnement Heures 22

Voltage V 230 - 240

Fréquence Hz 50

69

Les caractéristiques techniques figurent sur
la plaque signalétique située sur le côté

intérieur ou extérieur de l'appareil et sur
l'étiquette énergétique.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les
conteneurs prévus à cet effet. Contribuez à
la protection de l'environnement et à votre
sécurité, recyclez vos produits électriques
et électroniques. Ne jetez pas les appareils

portant le symbole avec les ordures
ménagères. Emmenez un tel produit dans
votre centre local de recyclage ou
contactez vos services municipaux.

*
