INDHOLDSFORTEGNELSE
Om sikkerhed 2
Sikkerhedsanvisninger 3
Betjening 4
Daglig brug 5
Råd og tip 7
Vedligeholdelse og rengøring 8
Fejlfinding 9
Installation 11
Støj 16
Teknisk information 18
Ret til ændringer uden varsel forbeholdes.
OM SIKKERHED
Læs brugsanvisningen grundigt, før apparatet installeres og
tages i brug. Producenten kan ikke drages til ansvar, hvis
apparatet installeres forkert og anvendelsen forårsager skade.
Opbevar altid brugsanvisningen sammen med apparatet til
eventuel fremtidig brug.
Sikkerhed for børn og andre udsatte personer
• Apparatet kan bruges af børn fra 8 år og opefter samt af
personer med nedsat fysisk, sensorisk eller psykisk
funktionsevne, eller som mangler den nødvendige erfaring
eller viden, hvis de er under opsyn eller er blevet instrueret i
at bruge apparatet på en sikker måde samt forstår de
medfølgende farer.
• Børn må ikke lege med apparatet.
• Rengøring og vedligeholdelse må ikke udføres af børn uden
overvågning.
Opbevar al emballage utilgængeligt for børn.
•
Generelt om sikkerhed
Dette apparat er beregnet til husholdningsbrug eller lignende
•
anvendelse, som f.eks.:
Stuehuse, kantineområder i butikker, på kontorer og i
–
andre arbejdsmiljøer
Af kunder på hoteller, moteller, bed & breakfast og andre
–
miljøer af indkvarteringstypen
Sørg for, at der er frit gennemtræk gennem udluftninger,
•
både i apparatets kabinet og i et evt. indbygningselement.
• Brug ikke mekaniske redskaber eller andre kunstige
hjælpemidler til at fremskynde optøningen, medmindre de er
anbefalet af producenten.
• Undgå at beskadige kølekredsløbet.
• Brug ikke el-apparater indvendig i køleskabet, med mindre
det er anbefalet af producenten.
• Undlad at bruge højtryksrenser eller damp til at rengøre
apparatet.
• Rengør apparatet med en fugtig, blød klud. Brug kun et
neutralt rengøringsmiddel. Brug ikke slibende midler,
skuresvampe, opløsningsmidler eller metalgenstande.
• Opbevar ikke eksplosive stoffer, som f.eks. aerosolbeholdere
med brændbar drivgas, i dette apparat.
• Hvis netledningen er beskadiget, skal den af
sikkerhedsgrunde udskiftes af producenten, et autoriseret
servicecenter eller en tekniker med tilsvarende kvalifikationer.
SIKKERHEDSANVISNINGER
3
Installation
ADVARSEL! Apparatet må kun
installeres af en sagkyndig.
• Fjern al emballagen.
• Undlad at installere eller bruge et
beskadiget apparat.
• Følg installationsvejledningen, der følger
med apparatet.
• Vær altid forsigtig, når du flytter
apparatet, da det er tungt. Brug altid
sikkerhedshandsker.
• Sørg for, at luften kan cirkulere omkring
apparatet.
• Vent mindst 4 timer, inden du slutter
apparatet til strømforsyningen. Dette er
for, at olien kan løbe tilbage i
kompressoren.
• Installér ikke apparatet tæt på radiatorer
eller komfurer, ovne eller kogeplader.
• Apparatets bagside skal anbringes mod
væggen.
• Installér ikke apparatet, hvor der er
direkte sollys.
• Installér ikke dette apparat på områder,
der er for fugtige eller for kolde, som
f.eks. udhuse, garager og vinkældere.
• Når du flytter apparatet, skal du løfte op i
forkanten, så gulvet ikke bliver ridset.
Tilslutning, el
ADVARSEL! Risiko for brand
og elektrisk stød.
• Apparatet skal tilsluttes strøm m/jord, jvf.
Stærkstrømsreglementet.
• Sørg for, at de elektriske data på
typeskiltet svarer til strømforsyningen.
Hvis det ikke er tilfældet, skal du
kontakte en elektriker.
• Brug altid en korrekt monteret lovlig
tilslutningskontakt.
• Brug ikke multistik-adaptere og
forlængerledninger.
• Pas på, du ikke beskadiger de elektriske
komponenter (f.eks. netstik, netledning,
kompressor). Kontakt det autoriserede
servicecenter eller en elektriker for at
skifte de elektriske komponenter.
4
• Netledningen skal være under niveauet
for netstikket.
• Sæt først netstikket i stikkontakten ved
installationens afslutning. Sørg for, at der
er adgang til elstikket efter installationen.
• Undgå at slukke for maskinen ved at
trække i ledningen. Tag altid fat i selve
netstikket.
Brug
ADVARSEL! Risiko for
personskade, forbrændinger,
elektrisk stød eller brand.
• Apparatets specifikationer må ikke
ændres.
• Anbring ikke el-apparater (f.eks.
ismaskiner) i apparatet, medmindre det
er angivet på apparatet som egnet af
producenten.
• Vær omhyggelig med ikke at forårsage
skade på kølekredsløbet. Det indeholder
isobutan (R600a), en naturgas med høj
biologisk nedbrydelighed. Denne gas er
brandbar.
• Hvis der opstår skader på
kølekredsløbet, skal du sørge for, at der
ikke er åben ild eller antændelseskilder i
rummet. Luft ud i rummet.
• Lad ikke varme ting røre apparatets
plastdele.
• Sæt ikke drikkevarer med kulsyre (brus) i
fryserafdelingen. Dette vil skabe tryk på
drikkevarerne.
• Opbevar ikke brandfarlig gas og væsker
i apparatet.
• Undlad at bruge brændbare produkter
eller ting, der er fugtet med brændbare
produkter, i apparatet eller i nærheden af
eller på dette.
• Rør ikke ved kompressoren eller
kondensatoren. De er varme.
• Rør ikke ved ting fra fryserafdelingen,
hvis dine hænder er våde eller fugtige.
• Indfrys ikke madvarer, der har været
optøet.
• Overhold opbevaringsanvisningerne på
emballagen til frostvaren.
Vedligeholdelse og rengøring
ADVARSEL! Risiko for skader
på mennesker eller apparat.
• Sluk for apparatet, og tag stikket ud af
kontakten inden vedligeholdelse.
• Apparatets kølesystem indeholder
kulbrinter. Kun en faguddannet person
må udføre vedligeholdelse og opladning
af enheden.
• Undersøg jævnligt apparatets afløb, og
rengør det, hvis det er nødvendigt. Hvis
afløbet er blokeret, ophobes
afrimningsvandet i bunden af apparatet.
Bortskaffelse
ADVARSEL! Risiko for
personskade eller kvælning.
• Tag stikket ud af kontakten.
• Klip elledningen af, og kassér den.
• Fjern lågen, så børn og kæledyr ikke kan
blive lukket inde i apparatet.
• Apparatets kølekredsløb og
isoleringsmaterialer er ozonvenlige.
• Isoleringsskummet indeholder brændbar
gas. Kontakt din genbrugsplads ang.
oplysninger om, hvordan apparatet
bortskaffes korrekt.
• Undgå at beskadige delene til
køleenheden, der befinder sig i
nærheden af varmeveksleren.
BETJENING
Aktivering
1. Sæt stikket i stikkontakten.
2. Drej termostatknappen med uret til en
mellemindstilling.
Deaktivering
Sluk for apparatet ved at dreje
termostatknappen på "0".
5
Indstilling af temperatur
Temperaturen reguleres automatisk.
Normalt er en mellemindstilling
mest passende.
Når den præcise indstilling
vælges, skal man dog huske på,
at temperaturen i apparatet
afhænger af:
• rumtemperaturen
• hvor ofte døren åbnes
• mængden af madvarer
• apparatets placering.
1.
Drej termostatknappen mod lavere
indstillinger for at vælge minimum
køling.
DAGLIG BRUG
Nedfrysning af friske madvarer
Fryseafdelingen er velegnet til indfrysning af
friske madvarer og til opbevaring af frosne
og dybfrosne madvarer i lang tid.
Til nedfrysning af friske madvarer behøver
mellemindstillingen ikke at ændres.
Anbring de friske madvarer, der skal fryses
ned, i den midterste afdeling
Men hvis maden skal indfryses hurtigere,
drejes termostatknappen hen på en højere
indstilling for at få maksimal køling.
PAS PÅ! I så fald kan
temperaturen i køleafdelingen
komme under 0 °C. Hvis det
sker, sættes termostatknappen
på en varmere indstilling.
Opbevaring af frosne madvarer
Når skabet tændes igen efter en længere
periode, hvor det ikke har været anvendt,
skal det køre i mindst 2 timer på højere
indstillinger, inden der lægges madvarer
ind.
2. Drej termostatknappen mod højere
indstillinger for at vælge maksimal
køling.
PAS PÅ! Hvis den omgivende
temperatur er høj, eller
apparatet er helt fyldt, og
apparatet står på det koldeste
trin, kan kompressoren køre
konstant, så der dannes rim eller
is på bagvæggen. Hvis det sker,
sættes termostatknappen på en
højere temperatur, så den
automatiske afrimning starter,
og strømforbruget dermed
falder.
Hvis madvarerne optøs ved et
uheld (f.eks. som følge af
strømsvigt), og
strømafbrydelsen har varet
længere end den angivne
temperaturstigningstid under
tekniske specifikationer, skal
madvarerne enten spises eller
tilberedes og derefter nedfryses
igen (efter afkøling).
Optøning
Når dybfrostvarer eller nedfrosne madvarer
skal bruges, kan de optøs i køleafdelingen
eller ved stuetemperatur, afhængig af
hvornår de skal bruges.
Små stykker kan endda tilberedes uden
optøning, direkte fra fryseren: I så fald
forlænges tilberedningstiden.
OK
OK
A
B
6
Flytbare hylder
Køleskabets vægge har en række skinner,
så hylderne kan placeres efter ønske.
Isterningbakker
Apparatet har en eller flere bakker til
isterninger.
Brug ikke metalgenstande til at
tage bakkerne ud af
frostrummet.
1.
Fyld vand i disse bakker
2.
Sæt isbakkerne i frostafdelingen.
Placering af lågehylder
Hylderne i lågen kan sættes i forskellig
højde, så der er plads til madvarer af
forskellig størrelse.
1. Træk gradvis hylden i pilenes retning,
indtil hylden er fri.
2. Sæt den derpå i den ønskede højde.
opbevaring af mad. Symbolet på apparets
sidevæg angiver det koldeste område i
køleskabet.
Hvis "OK" vises (A), kan der lægge friske
madvarer i området, der er angivet med
symbolet, hvis ikke (B), justeres
temperaturvælgeren til en koldere indstilling,
og temperaturindikatoren kontrolleres igen
efter 12 timer.
Når du har lagt friske fødevarer i
apparatet, og når du har åbnet
døren gentagne gange i en
længere periode, er det normalt,
at indikatoren ikke viser "OK".
Vent mindst 12 timer, inden du
genjusterer temperaturvælgeren.
Blæserfunktion
Blæserfunktionen køler maden hurtigere
ned og med en mere ensartet temperatur i
skabet.
Tænd for blæseren, når
omgivelsestemperaturen er over
25 °C.
Tryk på kontakten (A) for at tænde for
blæseren.
Den grønne lampe (B) lyser.

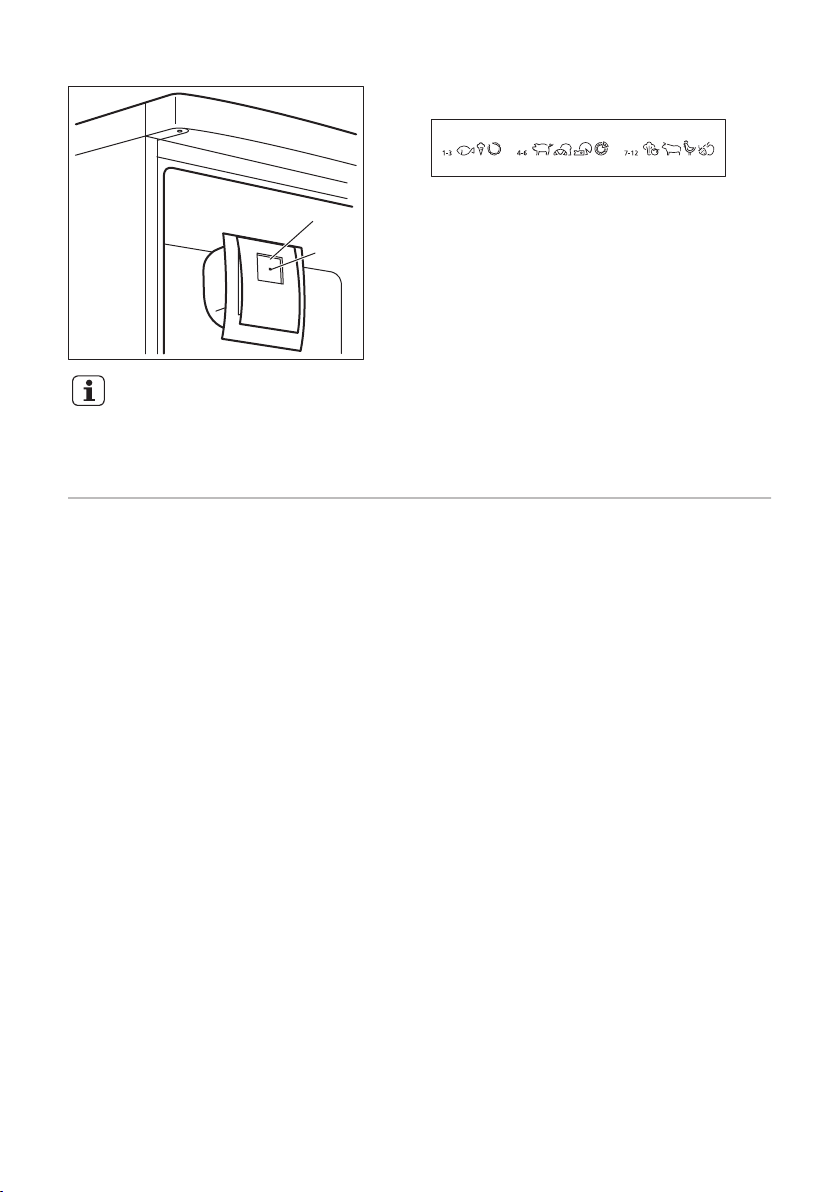

Lampe for temperatur
Køleskabet er udstyret med
temperaturindikatoren for korrekt
A
B
Når du slukker for apparatet,
skal du huske at slukke for
blæseren ved at trykke på (A).
Den grønne lampe (B) slukkes.
RÅD OG TIP
7
Dybfrostkalender
Symbolerne viser forskellige slags dybfrost.
Tallene angiver det antal måneder, de
pågældende madvarer kan opbevares.
Madvarens kvalitet og behandling før
nedfrysningen afgør, om det højeste eller
laveste tal for opbevaringstid gælder.
Normale driftslyde
Følgende lyde er normale under drift:
• Der kommer en svag gurglende og
boblende lyd fra kølerørene, når der
pumpes kølemiddel.
• Der kommer en summende og
pulserende lyd fra kompressoren, når
der pumpes kølemiddel.
• Der kommer en pludselig smældende
lyd fra apparatets inderside, som
forårsages af termisk udvidelse (et
naturligt og ufarligt fysisk fænomen).
• Der kommer en svag klik-lyd fra
temperaturregulatoren, når
kompressoren tændes eller slukkes.
Energisparetips
• Åbn lågen så lidt som muligt, og lad den
ikke stå åben længere end højst
nødvendigt.
Råd om køling af friske
madvarer
Sådan holder maden sig bedst:
• Sæt ikke dampende varm mad eller
drikke i køleskabet
• Læg låg på maden eller pak den ind,
især hvis den lugter stærkt
• Placer maden, så luften kan cirkulere frit
rundt om den
Råd om køling
Nyttige tip:
• Kød (alle slags): pakkes ind i
polyætylenposer og lægges på
glashylden over grøntsagsskuffen.
• Det er kun sikkert at opbevare kød på
denne måde i højst 1-2 dage.
• Tilberedt mad, pålæg, kolde retter og
lignende: bør pakkes ind og kan stilles
på alle hylder.
• Frugt og grønt: bør rengøres grundigt og
lægges i den/de særlige skuffe(r).
• Smør og ost: bør lægges i specielle
lufttætte beholdere eller pakkes ind i
alufolie eller polyætylenposer, så luften
holdes bedst muligt ude.
• Flasker: disse har brug for en hætte og
skal opbevares i dørflaskehylden, eller
(hvis udstyret hermed) på flaskestativet.
• Bananer, kartofler, løg og hvidløg må
ikke lægges i køleskab, med mindre de
er pakket ind.
8
Råd om frysning
Her er nogle vigtige tip om, hvordan du
udnytter fryseafdelingen bedst muligt:
• Den maksimale mængde madvarer, der
kan indfryses på 24 timer, står på
typepladen.
• Fryseprocessen tager 24 timer, og der
bør ikke tilføjes yderligere fødevarer, som
skal indfryses, i denne periode.
• Nedfrys kun førsteklasses madvarer, der
er friske og grundigt rengjorte.
• Del maden op i små portioner, så den
indfryses hurtigt og jævnt. Så kan du
også hurtigt optø netop den mængde,
du skal bruge.
• Pak maden ind i alufolie eller polyætylen,
og sørg for, at indpakningen er lufttæt.
• Lad ikke friske, ikke-nedfrosne madvarer
røre ved frostvarer, så temperaturen
stiger i dem.
• Magre madvarer holder sig bedre og
længere end fedtholdige. Salt nedsætter
madens holdbarhed.
• Hvis sodavandsis spises direkte fra
frostrummet, kan de give forfrysninger.
• Det er en god idé at mærke alle pakker
med indfrysningsdato, så du har styr på
holdbarheden.
Tips om opbevaring af
frostvarer
For at få den største fornøjelse af dette
apparat skal du:
• Sikre dig, at købte dybfrostvarer har
været været korrekt opbevaret i
forretningen.
• Sørge for at bringe frostvarer hjem
hurtigst muligt og lægge dem i fryseren.
• Åbne lågen så lidt som muligt, og lad
den ikke stå åben længere end højst
nødvendigt.
• Optøede madvarer nedbrydes meget
hurtigt og kan ikke nedfryses igen.
• Overskrid ikke udløbsdatoen på pakken.
VEDLIGEHOLDELSE OG RENGØRING
ADVARSEL! Se kapitlerne om
sikkerhed.
Generelle advarsler
PAS PÅ! Kobl apparatet fra
strømforsyningen, før der
udføres nogen som helst form
for vedligeholdelse.
Apparatets kølesystem
indeholder kulbrinter, og service
og påfyldning af kølemiddel må
derfor kun udføres af en
autoriseret tekniker.
Apparatets dele og tilbehør
egner sig ikke til opvask i
maskine.
Regelmæssig rengøring
Apparatet skal jævnlig rengøres:
1.
Vask det indvendigt, inkl. tilbehør, med
lunkent vand tilsat neutral sæbe.
2.
Efterse jævnlig dørpakningerne, og tør
dem af, så de er rene og fri for
belægninger.
3.
Skyl og tør grundigt af.
4.
Rens kondensatoren og kompressoren
bag på skabet med en børste, hvis der
er adgang til dem.
Det øger apparatets ydeevne og sparer
strøm.
PAS PÅ! Undgå at trække i,
flytte eller beskadige evt. rør og/
eller ledninger i skabet.
PAS PÅ! Undgå at beskadige
kølesystemet.
PAS PÅ! Når du flytter skabet,
skal du løfte op i forkanten, så
gulvet ikke bliver ridset.
9
Afrimning af køleskabet
Under normal drift afrimes fordamperen i
køleafdelingen automatisk, hver gang
kompressoren standser. Afrimningsvandet
ledes ud gennem en rende og ned i en
særlig beholder bag på apparatet (over
kompressoren), hvor det fordamper.
Afløbet til afrimningsvand sidder midt i
renden i køleafdelingen. Det skal jævnlig
renses, så vandet ikke løber over og
drypper ned på maden i skabet.
Afrimning af fryseren
PAS PÅ! Brug aldrig skarpe
metalgenstande til at skrabe rim
af fryseren. Det kan beskadige
den. Brug ikke mekaniske
redskaber eller andre kunstige
hjælpemidler til at fremskynde
optøningen, medmindre det er
anbefalet af producenten. Hvis
dybfrostvarernes temperatur er
steget under afrimningen, kan
det forkorte deres holdbarhed.
Ca. 12 timer før afrimningen
indstilles termostatknappen til
en lavere temperatur for at
opbygge tilstrækkelig ekstra
køling til afbrydelsen i driften.
Der vil altid dannes lidt rim på hylderne i
frostrummet og rundt om øverste rum.
Fryseren skal afrimes, når laget af rim er 3-5
mm tykt.
1. Sluk for apparatet, eller tag stikket ud af
stikkontakten.
2. Tag eventuelle madvarer ud, pak dem
ind i flere lag avispapir, og læg dem et
koldt sted.
ADVARSEL! Rør ikke
frostvarer med våde
hænder. Hænderne kan
fryse fast til pakken.
3.
Lad døren stå åben.
Sæt evt. en grydefuld varmt vand i
frostafdelingen for at fremskynde
optøningen. Fjern efterhånden de
stykker is, der går løs under
afrimningen.
4.
Når afrimningen er afsluttet, tørres
grundigt af indvendig.
5.
Tænd for apparatet.
Læg madvarerne på plads i rummene efter
tre timer.
Pause i brug
Tag følgende forholdsregler, når apparatet
ikke skal bruges i længere tid:
1. Tag stikket ud af stikkontakten.
2. Tag al maden ud.
3. Rengør apparatet inkl. alt tilbehør.
4. Lad døren/dørene stå åben for at
forebygge ubehagelig lugt.
ADVARSEL! Hvis der skal være
tændt for skabet: Bed nogen se
til det en gang imellem, så
maden ikke bliver fordærvet,
hvis der har været strømsvigt.
FEJLFINDING
ADVARSEL! Se kapitlerne om
sikkerhed.
10
Hvis noget går galt...
Problem Mulige årsager Løsning
Apparatet slet ikke virker. Der er slukket for appara-
tet.
Stikket ikke er sat rigtigt i
kontakten.
Der er ingen strøm i stik-
kontakten.
Apparatet støjer. Apparatet står ikke stabilt. Kontrollér, om apparatet står
Kompressoren kører hele
tiden.
Der blev lagt for store
Der er for høj stuetempera-
Madvarerne var for varme,
Der løber vand inde i køleskabet.
Der løber vand ud på gulvet. Smeltevandsafløbet er ikke
Temperaturen i apparatet er
for lav/høj.
Temperaturen er indstillet
forkert.
mængder mad i på samme
tid.
tur.
da de blev lagt i apparatet.
Døren er ikke lukket rigtigt. Se under "Lukning af lågen".
Vandafløbet er tilstoppet. Rens vandafløbet.
Madvarer forhindrer, at
vandet ikke løber ned i
vandbeholderen.
tilsluttet til fordampningsbakken over kompressoren.
Temperaturen er ikke indstillet korrekt.
Døren er ikke lukket rigtigt. Se under "Lukning af lågen".
Madvarernes temperatur er
for høj.
Der er lagt for store mængder mad i på samme tid.
Tænd for køleskabet.
Sæt stikket helt ind i kontakten.
Prøv at tilslutte et andet elektrisk apparat til den pågældende stikkontakt. Kontakt en
autoriseret elektriker.
stabilt.
Se under "Betjening".
Vent nogle timer, og kontroller
så temperaturen igen.
Se klimaklassediagrammet på
mærkepladen.
Lad madvarerne komme ned
på stuetemperatur, før de
lægges i.
Sørg for, at madvarerne ikke
rører ved bagpladen.
Tilslut smeltevandsafløbet til
fordampningsbakken.
Vælg en højere/lavere temperatur.
Lad madvarerne køle ned til
stuetemperatur, før de sættes i
skabet.
Læg færre madvarer i ad gangen.
Problem Mulige årsager Løsning
1
1
2
Lågen er blevet åbnet for
tit.
Der cirkulerer ikke kold luft i
apparatet.
Åbn kun lågen, når det er
nødvendigt.
Kontrollér, at der cirkulerer kold
luft i apparatet.
11
Hvis rådet ikke fører til det
ønskede resultat, skal du
kontakte det nærmeste
autoriserede servicecenter.
Udskiftning af pæren
1. Tag stikket ud af kontakten
2. Udvid samtidigt det gennemsigtige
dæksel op og ned med fingrene, og
løsn det i pileretningen.
INSTALLATION
Opstilling
Apparatet kan installeres et tørt sted med
god udluftning, hvor rumtemperaturen
passer til den anførte klimaklasse på
apparatets typeskilt:
Klimaklasse
SN +10°C til +32°C
N +16°C til +32°C
ST +16°C til +38°C
T +16°C til +43°C
Omgivelsestemperatur
3. Udskift pæren med en, der har samme
effekt og form, og som er specielt
beregnet til husholdningsapparater.
(den maksimale effekt er angivet på
lampedækslet).
4. Genmontér lampedækslet.
5. Sæt stikket i stikkontakten.
Åbn lugen. Kontrollér, at lampen lyser.
Lukning af døren
1. Rengør dørpakningerne.
2. Justér døren, hvis den ikke slutter tæt.
Se "Installation".
3.
Udskift evt. defekte dørpakninger.
Kontakt det autoriserede servicecenter.
Der kan opstå visse
funktionsproblemer for visse
typer modeller, når de betjenes
uden for dette interval. Der kan
kun garanteres korrekt drift
inden for det specifikke
temperaturinterval. Hvis du er i
tvivl om, hvor du kan installere
apparatet, bedes du henvende
dig til sælgeren, vores
kundeservice eller til det
nærmeste autoriserede
servicecenter.
5 cm
min.
200 cm
2
min.
200 cm
2
12
Tilslutning, el
• Inden tilslutning til lysnettet skal det
kontrolleres, at spændingen og
frekvensen på mærkepladen svarer til
boligens forsyningsstrøm.
• Apparatet skal tilsluttes strøm m/jord, jvf.
Stærkstrømsreglementet. Stikket på
netledningen har en kontakt til dette
formål. Hvis der ikke er jord på
stikkontakten, tilsluttes apparatet en
særskilt jordforbindelse iht.
Stærkstrømsreglementet. Spørg en
autoriseret installatør til råds.
• Producenten fralægger sig ethvert
ansvar, hvis de nævnte sikkerhedsregler
ikke overholdes.
• Dette apparat opfylder gældende EØFdirektiver.
Krav til lufttilførsel
Der skal være tilstrækkelig luftstrøm bag
apparatet.
2. Tag den øverste dør af.
3. Fjern afstandsstykket.
4.
Løsn midterhængslet.
5. Tag den underste låge af.
6. Løsn og fjern den underste stift.
7. Stram den nederste drejetap på den
modsatte side.
PAS PÅ! Se
monteringsvejledningen vedr.
installation.
Vending af dør
1. Løsn øverste drejetap og tag den ud.
8. Sæt den nederste låge på.
9. Skru midterhængslet fast.
10. Sæt afstandsstykket på.
11. Sæt øverste låge på.
12. Skru øverste drejetap fast.
Foretag en sidste kontrol for at
x
x
1
2
sikre, at:
• Alle skruer er strammet.
• Den magnetiske pakning
slutter tæt til kabinettet.
• Døren åbner og lukker rigtigt.
Undertiden slutter pakningen
ikke perfekt til kabinettet, hvis
omgivelserne er kolde (dvs. om
vinteren). Hvis dette er tilfældet:
Pakningen tilpasser sig
efterhånden af sig selv.
Hvis du ikke selv vil vende
døren, kan du henvende dig til
det nærmeste autoriserede
servicecenter. En autoriseret
tekniker vil herefter vende døren
mod betaling.
Installation af apparat
PAS PÅ! Sørg for, at elkablet
kan bevæges frit.
1.
Klip eventuelt isolerbåndet af, og sæt
det på apparatet, som vist på
tegningen.
4.
Skub apparatet i pilenes retning (2) mod
skabet på den modsatte side af
hængslet.
5.
Tilpas køleskabet i nichen.
Sørg for, at afstanden mellem
køleskabet og skabets forkant er 44
mm.
Det underste hængsels afdækning (i
posen med tilbehør) sikrer, at afstanden
mellem apparatet og køkkenskabet er
korrekt.
Sørg for, at afstanden mellem apparatet
og skabet er 4 mm.
6. Åbn døren. Sæt det underste hængsels
afdækning på plads.
13
2. Installér apparatet i nichen.
3. Skub apparatet i pilenes retning (1),
indtil den øverste dækliste støder mod
køkkenelementet.
4 mm
44 mm
I
I
E
E
B
D
C
14
7.
Fastgør køleskabet til nichen med 4
skruer.
9.
Sæt afdækningerne (C, D) i øskenerne
og hængselhullerne.
8. Fjern den rigtige del fra hængslets
afdækning (E). Sørg for at fjerne den
højre del på det højre hængsel og den
venstre del på det venstre hængsel.
10. Montér udluftningsristen (B).
11. Sæt hængselafdækningerne (E) på
hængslet.
12. Forbind apparatet til køkkenmodulets
side.
13. Skru skruerne i del (G) løs, og flyt delen
(G) til køkkenskabets sidevæg.
G
H
14.
Hb Ha
Hc
Hd
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
Ha
Hc
Ha
Hb
8 mm
Stram skruerne på delen (G) igen.
15.
Fastgør delen (H) til delen (G).
16.
Adskil delene (Ha), (Hb), (Hc) og (Hd).
19. Åbn køleskabets låge og skabslågen i
en vinkel på 90°.
20.
Sæt den lille firkantede plade (Hb) i
skinnen (Ha).
21.
Sæt apparatets låge sammen med
skabslågen og afmærk hullerne.
15
17. Montér del (Ha) på indersiden af
køkkenelementet.
18. Tryk del (Hc) fast på del (Ha).
22. Fjern beslagene og afmærk en afstand
på 8 mm fra dørens udvendige kant,
hvor sømmet skal fastgøres (K).
Ha
K
8 mm
Hb
Hb
Hd
BRRR!
HISSS!
CLICK!
BLUBB!
CRACK!
SSSRR
R!
OK
16
23.
Anbring den lille vinkel på skinnen igen,
og fastgør den med de medfølgende
skruer.
24.
Flugt skabslågen og apparatets låge
ved at stille på del (Hb).
25. Tryk del (Hd) fast på del (Hb).
Foretag en sidste kontrol for at sikre, at:
• Alle skruer er strammet.
• Isolerbåndet slutter helt tæt til kabinettet.
• Døren åbner og lukker rigtigt.
STØJ
Der kommer lyde under normal drift (kompressor, kølekredsløb).
CLICK!
CLICK!
SSSRRR!
SSSRRR!
BRRR!
BRRR!
HISSS!
HISSS!
BLUBB!
BLUBB!
CRACK!CRACK!
17
18
TEKNISK INFORMATION
Tekniske data
Nichemål
Højde mm 1780
Bredde mm 560
Dybde mm 550
Temperaturstigningstid Timer 22
Spænding Volt 230 - 240
Frekvens Hz 50
De tekniske specifikationer fremgår af
typeskiltet udvendigt eller indvendigt i
apparatet samt af energimærket.
MILJØHENSYN
Genbrug materialer med symbolet .
Anbring emballagematerialet i passende
beholdere til genbrug. Hjælp med at
beskytte miljøet og menneskelig sundhed
samt at genbruge affald af elektriske og
elektroniske apparater. Kasser ikke
apparater, der er mærket med symbolet ,
sammen med husholdningsaffaldet. Lever
produktet tilbage til din lokale
genbrugsplads eller kontakt din kommune.
222371531-A-122015
Loading...
