Smeg B901GMXI9 User manual [FR]

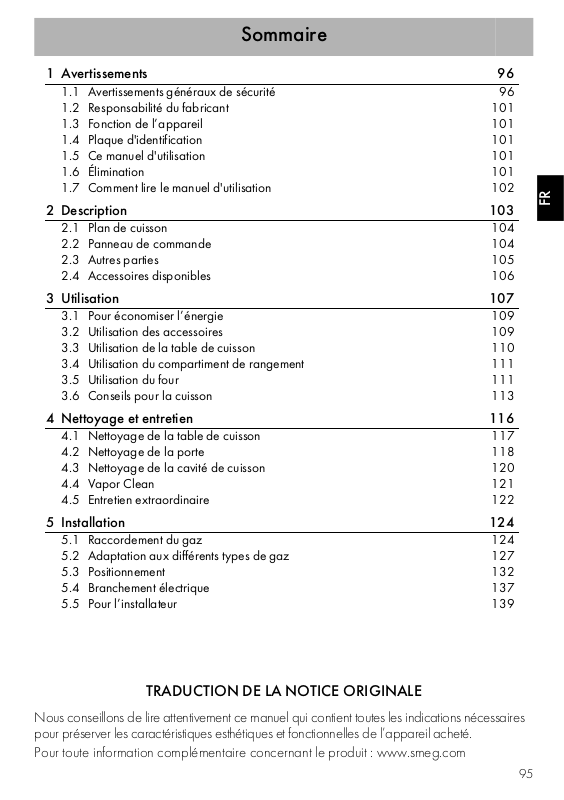

Sommaire
1 Avertissements 96
1.1 Avertissements généraux de sécurité 96
1.2 Responsabilité du fabricant 101
1.3 Fonction de l’appareil 101
1.4 Plaque d'identification 101
1.5 Ce manuel d'utilisation 101
1.6 Élimination 101
1.7 Comment lire le manuel d'utilisation 102
2 Description 103
2.1 Plan de cuisson 104
2.2 Panneau de commande 104
2.3 Autres parties 105
2.4 Accessoires disponibles 106
3 Utilisation 107
3.1 Pour économiser l’énergie 109
3.2 Utilisation des accessoires 109
3.3 Utilisation de la table de cuisson 110
3.4 Utilisation du compartiment de rangement 111
3.5 Utilisation du four 111
3.6 Conseils pour la cuisson 113
4 Nettoyage et entretien 116
4.1 Nettoyage de la table de cuisson 117
4.2 Nettoyage de la porte 118
4.3 Nettoyage de la cavité de cuisson 120
4.4 Vapor Clean 121
4.5 Entretien extraordinaire 122
5 Installation 124
5.1 Raccordement du gaz 124
5.2 Adaptation aux différents types de gaz 127
5.3 Positionnement 132
5.4 Branchement électrique 137
5.5 Pour l’installateur 139
FR
TRADUCTION DE LA NOTICE ORIGINALE
Nous conseillons de lire attentivement ce manuel qui contient toutes les indications nécessaires
pour préserver les caractéristiques esthétiques et fonctionnelles de l’appareil acheté.
Pour toute information complémentaire concernant le produit : www.smeg.com
95
Avertissements
1 Avertissements
1.1 Avertissements généraux de
sécurité
Dommages corporels
• L’appareil et ses parties
accessibles deviennent très
chaudes durant l’utilisation. Ne
touchez pas les éléments
chauffants durant l’utilisation.
• Protégez vos mains avec des
gants thermiques durant la
manutention des aliments à
l’intérieur de la cavité de cuisson.
• N’essayez jamais d’éteindre une
flamme/incendie avec de l’eau :
mettez l’appareil hors tension et
couvrez la flamme avec un
couvercle ou une couverture
ignifuge.
• Cet appareil peut être utilisé par
des enfants de plus de 8 ans et
des personnes ayant des
capacités physiques, sensorielles
ou mentales réduites, ou
manquant d’expérience et de
connaissances, sous la
supervision et en recevant la
formation d’adultes et de
personnes responsables de leur
sécurité.
• Les enfants ne doivent pas jouer
avec l'appareil.
• Éloignez les enfants de moins de
8 ans s’ils ne font pas l’objet
d’une surveillance constante.
• Ne laissez pas les enfants de
moins de 8 ans s’approcher de
l’appareil durant son
fonctionnement.
• Les opérations de nettoyage et
d’entretien ne doivent jamais être
effectuées par des enfants sans
surveillance.
• Assurez-vous que les couronnes
sont bien en place dans leurs
logements avec leurs chapeaux.
• Faites très attention au
réchauffement rapide des zones
de cuisson. Évitez de chauffer les
casseroles à vide. Danger de
surchauffe.
• Les graisses et les huiles peuvent
prendre feu en cas de surchauffe.
Ne vous éloignez pas durant la
préparation d’aliments contenant
des huiles ou des graisses. Si les
huiles ou les graisses prennent
feu, n'éteignez jamais les flammes
avec de l'eau. Mettez un
couvercle sur la casserole et
éteignez la zone de cuisson
concernée.
• Le processus de cuisson doit
toujours être surveillé. Un
processus de cuisson à court
terme doit être continuellement
surveillé.
96
Avertissements
• Pendant l’utilisation les objets
métalliques comme les couverts
ou la vaisselle ne doivent pas être
posés sur le dessus du plan de
cuisson car ils risquent de
surchauffer.
• N’introduisez pas d’objets
métalliques pointus (couverts ou
ustensiles) dans les fentes.
• Ne versez pas d’eau directement
sur les lèchefrites très chaudes.
• Pendant la cuisson, la porte du
four doit rester fermée.
• En cas d’intervention sur les
aliments ou à la fin de la cuisson,
ouvrez la porte de 5 cm pendant
quelques secondes, laissez sortir
la vapeur, puis ouvrez
complètement la porte.
• N’ouvrez pas le compartiment de
rangement (s’il est présent)
lorsque le four est allumé et
encore chaud.
• Les objets laissés dans le
compartiment de rangement
pourraient être très chauds après
l’utilisation du four.
• N’UTILISEZ PAS OU NE
CONSERVEZ PAS DE
MATÉRIAUX INFLAMMABLES
DANS LE COMPARTIMENT DE
RANGEMENT (SI PRÉSENT) OU
À PROXIMITÉ DE L’APPAREIL.
• N’UTILISEZ PAS DE
VAPORISATEURS A PROXIMITE
DE CET APPAREIL LORSQU’IL
EST EN FONCTION.
• Mettez l’appareil hors tension
après l’utilisation.
• NE MODIFIEZ PAS CET APPAREIL.
• Avant toute intervention sur
l’appareil (installation, entretien,
positionnement ou déplacement),
munissez-vous de équipements
de protection individuelle.
• Avant toute intervention,
désactivez l’alimentation
électrique générale.
• Du personnel qualifié doit
effectuer l’installation et les
interventions d’assistance dans le
respect des normes en vigueur.
• N’essayez jamais de réparer
l’appareil sans l’intervention d’un
technicien qualifié.
• Ne tirez jamais le câble pour
débrancher la fiche.
• Si le câble d’alimentation
électrique est abîmé, contactez
immédiatement le service
d’assistance technique qui se
chargera de le remplacer.
FR
97
Avertissements
Dommages subis par l'appareil
• N’utilisez pas de détergents
abrasifs ou corrosifs sur les parties
en verre (ex. produits en poudre,
détachants et éponges
métalliques).
• Utilisez éventuellement des outils
en bois ou en plastique.
• Les grilles et les lèchefrites doivent
être insérées dans les glissières
latérales jusqu’à l’arrêt complet.
Les dispositifs de blocage
mécanique de sécurité
empêchent l’extraction des grilles
et des lèchefrites et doivent être
tournés vers le bas et vers l’arrière
de la cavité de cuisson.
• Ne vous asseyez pas sur
l'appareil.
• N’utilisez pas de jets de vapeur
pour nettoyer l’appareil.
• N’obstruez pas les ouvertures, les
fentes d’aération et d’évacuation
de la chaleur.
• Ne laissez pas l’appareil sans
surveillance durant la cuisson, car
des graisses et des huiles, en
surchauffant, pourraient
s’enflammer. Faites très attention.
• Ne laissez aucun objet sur les
surfaces de cuisson.
• N’UTILISEZ JAMAIS L’APPAREIL
EN GUISE DE CHAUFFAGE
AMBIANT.
• N’utilisez pas de produits en
spray à proximité du four.
• N’utilisez pas de vaisselle ni de
récipients en plastique pour la
cuisson des aliments.
• N’introduisez ni boîtes ni
récipients fermés à l’intérieur de la
cavité de cuisson.
• Sortez de la cavité de cuisson
toutes les lèchefrites et les grilles
non utilisées pendant la cuisson.
• Ne couvrez pas le fond de la
cavité de cuisson avec des feuilles
d’aluminium.
• Ne posez pas de casseroles ni
de lèchefrites sur le fond de la
cavité de cuisson.
• Si vous souhaitez utiliser du
papier sulfurisé, placez-le de
façon à ce qu’il ne gêne pas la
circulation d’air chaud à l’intérieur
du four.
• Ne posez pas de casseroles ni
de lèchefrites directement sur la
vitre interne du four quand la
porte est ouverte.
• Les récipients ou les grils à viande
doivent être placés à l’intérieur du
périmètre de la table de cuisson.
98
Avertissements
• Tous les récipients doivent avoir
un fond plat et lisse.
• En cas de débordement, éliminez
le liquide en excès de la table de
cuisson.
• Ne renversez pas de substances
acides comme du jus de citron ou
du vinaigre sur la table de
cuisson.
• Ne posez pas de casseroles ni
de poêles vides sur les zones de
cuisson allumées.
• N’utilisez pas de jets de vapeur
pour nettoyer l’appareil.
• N’utilisez pas de matériaux
rêches, abrasifs, ni de racloirs
métalliques tranchants.
• N’utilisez pas de produits de
nettoyage à base de chlore,
d’ammoniaque ou d’eau de Javel
sur les parties en acier ou traitées
en surface avec des finitions
métalliques (par ex., anodisations,
nickelages, chromages).
• N’utilisez pas de détergents
abrasifs ou corrosifs sur les parties
en verre (ex. produits en poudre,
détachants et éponges
métalliques).
• Ne lavez pas au lave-vaisselle les
parties amovibles comme les
grilles de la table de cuisson, les
couronnes et les chapeaux.
• N’utilisez pas la porte ouverte
comme levier pour faire entrer
l’appareil dans le meuble.
• N’exercez pas de pressions
excessives sur la porte ouverte.
• N’utilisez pas la poignée pour
soulever ou déplacer cet
appareil.
Installation
• CET APPAREIL NE DOIT PAS
ETRE INSTALLE SUR DES
BATEAUX OU DES
CARAVANES.
• N’installez pas l’appareil sur un
piédestal.
• Positionnez l’appareil dans le
meuble avec l’aide d’une autre
personne.
• Pour éviter la surchauffe possible
l’appareil ne doit pas être installé
derrière une porte décorative ou
un panneau.
• Un technicien habilité doit
effectuer le branchement au gaz.
FR
99
Avertissements
• La mise en œuvre avec un tuyau
flexible devra être réalisée de
manière à ce que la longueur de
la conduite ne dépasse pas
2 mètres d’extension maximale
pour les tuyaux flexibles en acier
et 1,5 mètre pour les tuyaux en
caoutchouc.
• Assurez-vous que les tuyaux ne
sont pas au contact des parties
mobiles ni écrasés.
• Si nécessaire, utilisez un
régulateur de pression conforme
à la norme en vigueur.
• Après toute intervention sur
l’appareil, vérifiez que le couple
de serrage des connexions du
gaz est compris entre 10 Nm et
15 Nm.
• Une fois l’installation terminée,
vérifiez la présence d’éventuelles
fuites avec une solution
savonneuse, mais jamais avec
une flamme.
• Un technicien habilité doit
effectuer le branchement
électrique.
• La mise à la terre est obligatoire
selon les modalités prévues par
les normes de sécurité de
l’installation électrique.
• Utilisez des câbles résistant à une
température d’au moins 90 °C.
• Le couple de serrage des vis des
conducteurs d’alimentation du
bornier doit être égal à 1,5 - 2 Nm.
• Avant le montage, vérifier que les
conditions locales de distribution
(type de gaz et pression
l’alimentation) et le réglage de
l’appareil électroménager soient
compatibles ;
• Les conditions de réglage de cet
appareil électroménager sont
indiquées sur l’étiquette réglage
du gaz.
• Cet appareil électroménager
n’est pas relié à un système
d’évacuation des fumées de
combustion. Il doit être installé et
branché conformément aux
règlementations d’installation en
vigueur. Veillez en particulier à
respecter les indications relatives
à la ventilation.
Pour cet appareil
• Avant de remplacer la lampe,
assurez-vous que l’appareil est
hors tension.
• Ne vous appuyez pas et ne vous
asseyez pas sur la porte ouverte.
• Vérifiez qu’aucun objet ne reste
coincé dans la porte de
l’appareil.
100
Avertissements
1.2 Responsabilité du fabricant
Le fabricant décline toute
responsabilité en cas de dommages
subis par les personnes et les biens,
causés par :
• l’utilisation de l’appareil différente
de celle prévue ;
• le non-respect des prescriptions
du manuel d’instructions ;
• l’altération même d’une seule
partie de l’appareil ;
• l’utilisation de pièces détachées
non d'origine.
1.3 Fonction de l’appareil
• Cet appareil est destiné à la
cuisson d’aliments dans le milieu
domestique. Toute autre utilisation
est impropre.
• Cet appareil n’est pas conçu pour
fonctionner avec des
temporisateurs externes ou des
systèmes de commande à
distance.
1.4 Plaque d'identification
La plaque d'identification contient les
données techniques, le numéro de
série et le marquage. N’enlevez
jamais la plaque d'identification.
1.5 Ce manuel d'utilisation
Ce manuel d’utilisation fait partie
intégrante de l’appareil. Conservezle en parfait état et à portée de main
de l’utilisateur pendant tout le cycle
de vie de l’appareil.
Lisez attentivement ce manuel
d'utilisation avant d'utiliser l'appareil.
1.6 Élimination
Cet appareil doit être éliminé
séparément des autres
déchets (directives 2002/
95/CE, 2002/96/CE, 2003/
108/CE). Cet appareil ne contient
pas de substances dont la quantité
est jugée dangereuse pour la santé
et l'environnement, conformément
aux directives européennes en
vigueur.
Pour éliminer l'appareil :
• Coupez le câble d'alimentation
électrique et enlevez-le avec la
fiche.
Tension électrique
Danger d’électrocution
• Coupez l'alimentation électrique
générale.
• Débranchez le câble
d’alimentation électrique de
l’installation électrique.
FR
101
Avertissements
• Confiez l'appareil destiné à la
mise au rebut aux centres de
collecte sélective des déchets
électriques et électroniques, ou
remettez-le au revendeur au
moment de l'achat d'un appareil
équivalent, à raison d'un contre
un.
Il est précisé que, pour l’emballage
de l’appareil, nous utilisons des
matériaux non polluants et
recyclables.
• Confiez les matériaux de
l’emballage aux centres de
collecte sélective.
Emballage en plastique
Danger d’asphyxie
• Ne laissez jamais sans
surveillance l’emballage ni ses
parties.
• Évitez que les enfants jouent avec
les sachets en plastique de
l’emballage.
1.7 Comment lire le manuel
d'utilisation
Ce manuel d'utilisation utilise les
conventions de lecture suivantes :
Avertissements
Informations générales sur ce
manuel d’utilisation, la sécurité et
l’élimination finale.
Description
Description de l’appareil et de ses
accessoires.
Utilisation
Informations sur l’utilisation de
l’appareil et des accessoires.
Nettoyage et entretien
Informations pour un nettoyage et
un entretien corrects de l’appareil.
Installation
Informations pour le technicien
qualifié concernant l’installation, la
mise en fonction et l’essai.
Avertissement de sécurité
102
Information
Suggestion
1. Séquence d’instructions pour l’utilisation.
• Instruction d’utilisation individuelle.
2 Description
Description générale
Description
FR
1 Dosseret
2 Table de cuisson
3 Panneau de commande
4 Lampe à gauche
5 Joint
6 Porte
7 Turbine
8 Compartiment de rangement
Glissières de support pour grilles/
lèchefrites
103
2.1 Plan de cuisson
Description
AUX = Brûleur auxiliaire
SR = Brûleur semi-rapide.
2.2 Panneau de commande
1 Manette du minuteur
Elle permet de régler une cuisson manuelle
ou un minuteur avec extinction automatique
du four à la fin de la cuisson.
R = Brûleur rapide
UR2 = Brûleur ultra-rapide
2 Manette des fonctions
Les différentes fonctions du four s’adaptent
aux différents modes de cuisson. Après
avoir sélectionné la fonction souhaitée,
réglez la température de cuisson par la
manette de la température.
104
Description
3 Manette de la température
Cette manette permet de sélectionner la
température de cuisson.
Tournez la manette dans le sens des
aiguilles d’une montre sur la valeur
souhaitée comprise entre le minimum et le
maximum.
4 Voyant
Il s’allume lorsque le four est en train de
chauffer. Il s’éteint lorsque la température
est atteinte. L’intermittence régulière signale
que la température à l’intérieur du four est
maintenue constante.
Manettes des brûleurs du plan de cuisson
Utiles pour allumer et régler les brûleurs du
plan de cuisson.
Enfoncez et tournez les manettes dans le
sens inverse des aiguilles d’une montre sur
la valeur pour allumer les brûleurs
correspondants. Tournez les manettes sur la
zone comprise entre le maximum et le
Éclairage interne
L’éclairage interne de l’appareil se
déclenche :
• lorsqu’on ouvre la porte ;
• quand une fonction quelconque est
sélectionnée, à l’exception des fonctions
.
FR
Il est impossible d’éteindre
l’éclairage interne lorsque la porte
est ouverte.
Turbine de refroidissement
La turbine refroidit les fours et se met en
marche durant la cuisson.
Le fonctionnement de la turbine crée un flux
d’air normal qui s’échappe par l’arrière de
l’appareil et peut continuer pendant un
court moment même après son extinction.
minimum pour régler l’intensité de la
flamme.
Ramenez les manettes sur la position
pour éteindre les brûleurs.
2.3 Autres parties
Niveaux de positionnement
L’appareil dispose de niveaux permettant
de positionner les lèchefrites et les grilles à
des hauteurs différentes. Les hauteurs
d’enfournement sont considérées de bas en
haut (voir Description générale).
N’obstruez pas les ouvertures, les
fentes d’aération et d’évacuation
de la chaleur.
105
Description
2.4 Accessoires disponibles
Lèchefrite profonde
Elle permet de récupérer des graisses ayant
coulé des aliments posés sur la grille
supérieure.
Grille pour lèchefrite
À poser au-dessus d’une lèchefrite pour la
cuisson d’aliments qui peuvent goutter.
Grille de réduction
Utile si l’on utilise de petits récipients.
Certains modèles ne sont pas
équipés de ces accessoires.
Les accessoires du four
susceptibles d’entrer au contact
des aliments sont fabriqués avec
des matériaux conformes aux lois
en vigueur.
Vous pouvez demander les
accessoires d’origine fournis ou en
option aux centres d’assistance
agréés. Utilisez uniquement les
accessoires d’origine du fabricant.
Grille
Utile pour y placer les récipients contenant
des aliments en train de cuire.
106
Utilisation
3 Utilisation
Avertissements
Température élevée à l’intérieur
de la cavité de cuisson durant
l’utilisation
Risque de brûlures
• Pendant la cuisson, la porte du four doit
rester fermée.
• Protégez vos mains avec des gants
thermiques durant la manutention des
aliments à l’intérieur du four.
• Ne touchez pas les éléments chauffants
à l’intérieur du four.
• Ne versez pas d’eau directement sur les
lèchefrites très chaudes.
• Ne laissez pas les enfants de moins de
8 ans s’approcher de l’appareil durant
son fonctionnement.
• En cas d’intervention sur les aliments ou
à la fin de la cuisson, ouvrez la porte de
5 cm pendant quelques secondes,
laissez sortir la vapeur, puis ouvrez
complètement la porte.
Utilisation impropre
Risque de brûlures
• Assurez-vous que les couronnes sont
bien en place dans leurs logements
avec leurs chapeaux.
• Les graisses et les huiles pourraient
s’enflammer en surchauffant. Faites
attention.
Température élevée à l’intérieur du
compartiment de rangement
Risque de brûlures
• N’ouvrez pas le compartiment de
rangement lorsque l'appareil est allumé
et encore chaud.
• Les objets laissés dans le compartiment
de rangement pourraient être très
chauds après l’utilisation de l'appareil.
• N’y rangez en aucun cas des matériaux
inflammables tels que des chiffons ou du
papier.
Utilisation impropre
Risque de dommages aux
surfaces
• Ne couvrez pas le fond de la cavité de
cuisson avec des feuilles d’aluminium.
• Si vous souhaitez utiliser du papier
sulfurisé, placez-le de manière à ce qu’il
n’interfère pas avec la circulation d’air
chaud à l’intérieur de la cavité de
cuisson.
• Ne posez pas de casseroles ni de
lèchefrites sur le fond de la cavité de
cuisson.
• Ne posez pas de casseroles ni de
lèchefrites directement sur la vitre interne
du four quand la porte est ouverte.
• Ne versez pas d’eau directement sur les
lèchefrites très chaudes.
• Les récipients ou les grils à viande
doivent être placés à l’intérieur du
périmètre de la table de cuisson.
• Tous les récipients doivent avoir un fond
plat et lisse.
• En cas de débordement, éliminez le
liquide en excès de la table de cuisson.
FR
107
Utilisation
Température élevée à l’intérieur du
compartiment de rangement
Risque d’incendie ou d’explosion
• N’utilisez pas d’aérosols à proximité de
l’appareil.
• N’utilisez ni ne laissez pas de matériaux
inflammables à proximité de l'appareil
ou du compartiment de rangement.
• N’utilisez pas de vaisselle ni de
récipients en plastique pour la cuisson
des aliments.
• N’introduisez ni boîtes ni récipients
fermés à l’intérieur de la cavité de
cuisson.
• Ne laissez pas l’appareil sans surveillance
durant la cuisson, car des graisses et de
l’huile peuvent s’en écouler.
• Sortez de la cavité de cuisson toutes les
lèchefrites et les grilles non utilisées
pendant la cuisson.
Précautions
La fuite de gaz peut provoquer une
explosion.
En cas d’odeur de gaz ou de pannes de
l’installation de gaz :
• Fermez immédiatement l’alimentation du
gaz ou fermez la vanne de la bouteille
de gaz.
• Éteignez immédiatement toutes les
flammes libres et les cigarettes.
• N’allumez pas d’interrupteurs de
courant ou d’appareils et n’extrayez
aucune prise de courant. N’utilisez pas
de téléphones ni de portables à
l’intérieur de l’édifice.
• Ouvrez les fenêtres et aérez la pièce.
• Appelez le service après-vente ou
l’organisme fournisseur de gaz.
Fonctionnement anormal
Une quelconque des conditions suivantes
doit être considérée un fonctionnement
anormal et nécessite une demande
d’intervention :
• Jaunissement de la plaque du brûleur.
• Endommagement des ustensiles de
cuisine.
• Allumage incorrect des brûleurs.
• Difficultés des brûleurs à rester allumés.
• Extinction des brûleurs pendant le
fonctionnement.
• Robinets du gaz difficiles à tourner.
Si l’appareil ne fonctionne pas
correctement, contactez le Service aprèsvente autorisé de votre zone.
Première utilisation
1. Éliminez les éventuelles pellicules de
protection à l’extérieur et à l’intérieur de
l’appareil ainsi que des accessoires.
2. Enlevez les éventuelles étiquettes
(à l’exception de la plaque contenant les
données techniques) appliquées sur les
accessoires et dans la cavité de cuisson.
3. Enlevez et lavez tous les accessoires de
l’appareil (voir 4 Nettoyage et
entretien).
4. Chauffez le four à vide à la température
maximale pour éliminer les éventuels
résidus de fabrication.
108
Loading...
