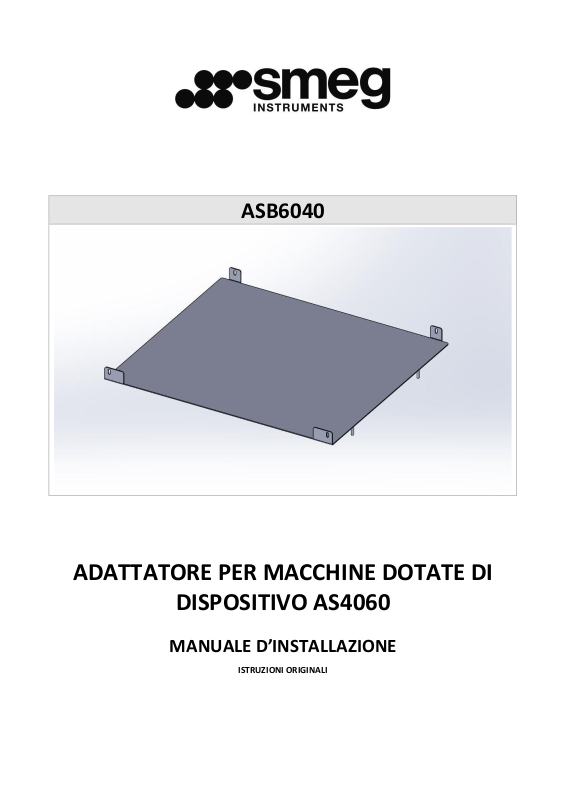

ASB6040
ADATTATORE PER MACCHINE DOTATE DI
DISPOSITIVO AS4060
MANUALE D’INSTALLAZIONE
ISTRUZIONI ORIGINALI
ASB6040
MANUALE DINSTALLAZIONE
2
LEGGERE ATTENTAMENTE
Il presente documento è relativo all’accessorio Smeg “ASB4060”.
L’accessorio può essere montato esclusivamente su dispositivi Smeg.
Per un utilizzo corretto e sicuro il presente manuale deve essere utilizzato congiuntamente al manuale del dispositivo,
lavastrumenti o lavavetrerie, su cui l’accessorio è installato.
La mancata lettura, eventuali incomprensioni o interpretazioni errate delle istruzioni contenute in questo manuale
possono causare danni all’apparecchio, nonché essere fonte di pericolo per l’operatore e diminuire notevolmente le
prestazioni della macchina.
Il costruttore declina ogni responsabilità per utilizzi diversi da quelli indicati nel presente
manuale.
L’installazione, la manutenzione e le eventuali operazioni di riparazione devono essere
eseguite solo da personale autorizzato dal produttore.
Qualora il dispositivo venisse adoperato in modo Non Conforme a quanto specificato dal
costruttore, la garanzia di cui è dotata potrebbe essere compromessa.
Il materiale contenuto in questo manuale è a scopo informativo. Il contenuto e l’apparecchiatura descritta possono
essere soggetti a modifiche senza che ne venga data comunicazione.
INFORMAZIONI E ASSISTENZA SUI PRODOTTI DELLA
DIVISIONE SMEG INSTRUMENTS
Lo staff del nostro Ufficio Vendite può fornirVi informazioni su prezzi ed offerte.
Il nostro Ufficio di Assistenza Tecnica potrà forniVi le indicazioni per un corretto funzionamento dell’apparecchio e
mettervi in contatto col Centro Assistenza autorizzato più vicino.
instruments@smeg.it – service.instruments@smeg.it
Tutta la gamma dei nostri prodotti è visionabile sul sito internet:
www.smeg-instruments.com
19 390 6132 00
31/03/2016
Rev.
Data
ASB6040
MANUALE DINSTALLAZIONE
3
Sommario
1 Descrizione e compatibilità ........................................................................................................................................ 3
2 Sequenza d’installazione ............................................................................................................................................ 4
1 Descrizione e compatibilità
Questo accessorio è stato creato per poter fissare saldamente le macchine dotate di Acqua Stop AS4060 ai diversi tipi
di basamenti
L’accessorio può essere utilizzato solamente con la gamma 4060 e varianti derivate ovvero 0160, 1160, 4060,
4190 e SWT.
Può essere montato su basamenti
B6040, B9040, T9040, T6040 E B9040QWC
ASB6040
MANUALE DINSTALLAZIONE
4
2 Sequenza d’installazione
Di seguito riportata la sequenza corretta pe poter installare l’accessorio ASB6040.
Illustrazione
Spiegazione
Basamento o telaio sul quale verrà
posizionata la macchina
Appoggiarvi sopra l’adattatore e fissarlo al
basamento con i dadi presenti.
ASB6040
MANUALE DINSTALLAZIONE
5

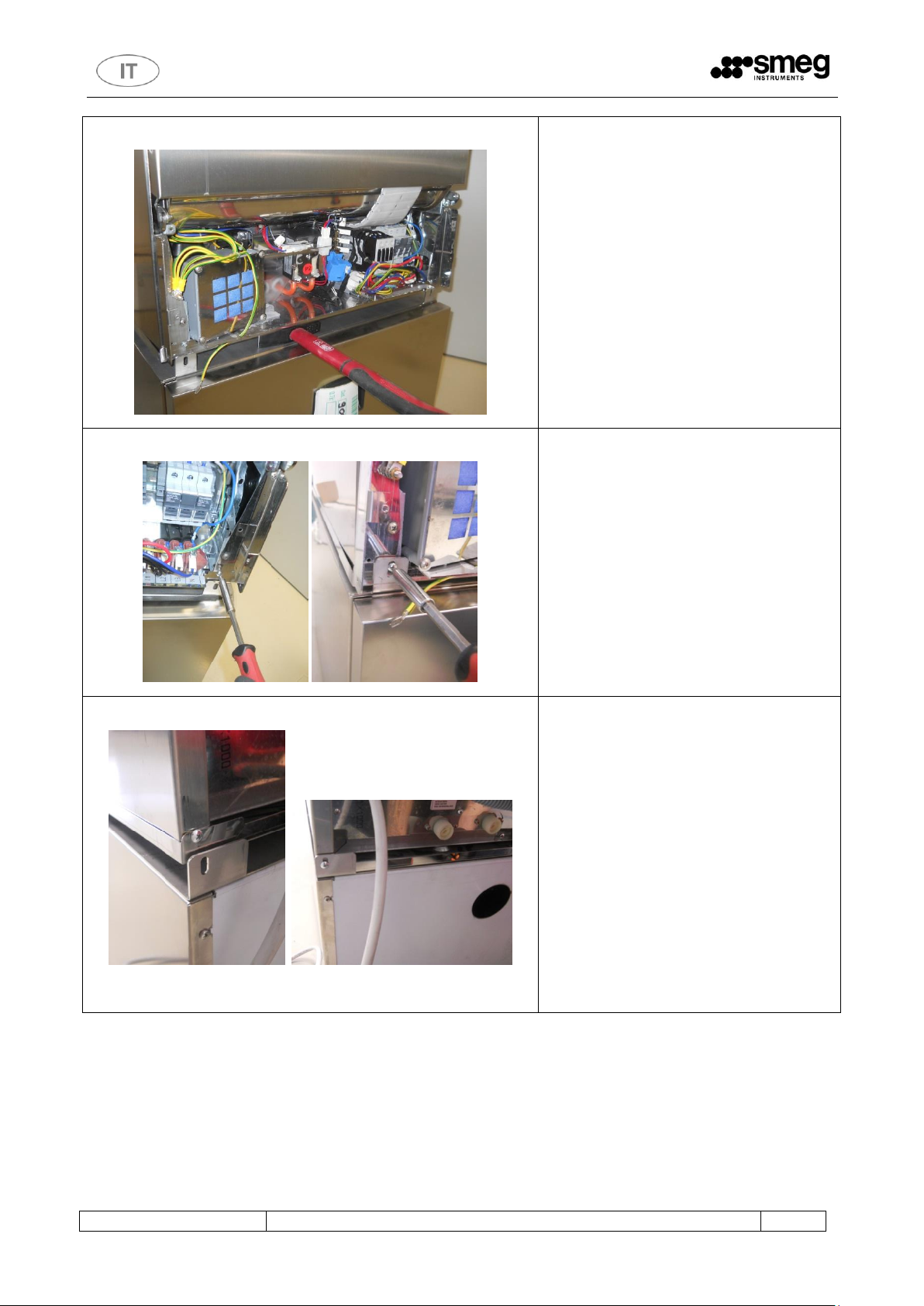

Smontare lo zoccolo anteriore e la copertura
“elettrica”, porre la macchina con AS
MONTATO, in posizione sul basamento
mantenendo la macchina alta mediante
spessore.
Svitare le 2 viti dx-sx che tengono la bacinella
collegata alla macchina, rimuovere lo
spessore che tiene alta la macchina e
poggiarla nella sede.
Regolare i piedini , livellare la macchina
Riavvitare le viti attraverso le asole e
bacinella , avvitando sulla piastra della
macchina.
Ripetere l’operazione di cui sopra anche per
le due viti sul retro della macchina.
ASB6040
MANUALE DINSTALLAZIONE
6
Rimontare copertura “elettrica” e zoccolo
