AS4060 - AS4190
ISTRUZIONI INSTALLAZIONE
KIT ACQUA STOP
LEGGERE ATTENTAMENTE
Il presente documento è relativo all’accessorio Smeg “acqua stop”.
L’accessorio può essere montato esclusivamente su dispositivi Smeg, è un dispositivo che consente alla
macchina di rilevare eventuali perdite idrauliche e di gestire il funzionamento in sicurezza , segnalando
l’anomalia e attivando la pompa di scarico per limitare possibili danni.
Per un utilizzo corretto e sicuro il presente manuale deve essere utilizzato congiuntamente al manuale del
dispositivo, lavastrumenti o lavavetrerie, su cui l’accessorio è installato.
La mancata lettura, eventuali incomprensioni o interpretazioni errate delle istruz ioni contenute in questo
manuale possono causare danni all’apparecchio, nonché essere fonte di pericolo per l’operatore e diminuire
notevolmente le prestazioni della macchina.
Il costruttore declina ogni responsabilità per utilizzi diversi da quelli indicati nel presente manuale.
Il materiale contenuto in questo manuale è a scopo informativo. Il contenuto e l’apparecchiatura descritta possono
essere soggetti a modifiche senza che ne venga data comunicazione.
INFORMAZIONI E ASSISTENZA SUI PRODOTTI DELLA
DIVISIONE SMEG INSTRUMENTS
Lo staff del nostro Ufficio Vendite può fornirVi informazioni su prezzi ed offerte.
Il nostro Ufficio di Assitenza Tecnica potrà forniVi le indicazioni per un corretto funzionamento dell’apparecchio e
mettervi in contatto col Centro Assistenza autorizzato più vicino.
instruments@smeg.it – service.instruments@smeg.it
Tutta la gamma dei nostri prodotti è visionabile sul sito internet:
www.smeg-instruments.com
International customers, please contact your local SMEG distributor.
Page 2
- AS4060, AS4190 KIT ACQUA STOP - IT
902897-903079
2
AS4060
Serie che possono essere
equipaggiate con il dispositivo
GW1160
GW4060
WD1160
WD4060
AS4190
Serie che possono essere
equipaggiate con il dispositivo
GW4190
WD4190
1 COMPOSIZIONE DEI KIT (elementi primari)
A_ SUPPORTO GALLEGGIANTE
B_ GRUPPO GALLEGGIANTE
C_ GRUPPO BACINELLA
D_ SQUADRETTA FISSA ACQUA STOP (PRESENTE SOLO SU AS4190 COD. 903079)
NOTA: Nel seguente esploso non vengono riportate le minuterie metalliche (viti, rondelle, etc.).
2 ACQUASTOP AS4060 902897 – AS4190 903079
L’accessorio AS4060 può essere montato sulle seguenti serie di dispositivi di lavaggio Smeg.
L’accessorio AS4190 può essere montato sulle seguenti serie di dispositivi di lavaggio Smeg.
Page 3
- AS4060, AS4190 KIT ACQUA STOP - IT
902897-903079
3
A_ Effettuare un ciclo di reset della macchina.
B_ Staccare la macchina dall’alimentazione elettrica
C_ togliere le lance aspirazione detergenti dalle taniche, nel caso di 4190 togliere le suddette
taniche da bordo macchina.
D_ scollegare gli scarichi e le prese di carico idrico dalla rete.
PROCEDURA
ILLUSTRAZIONE

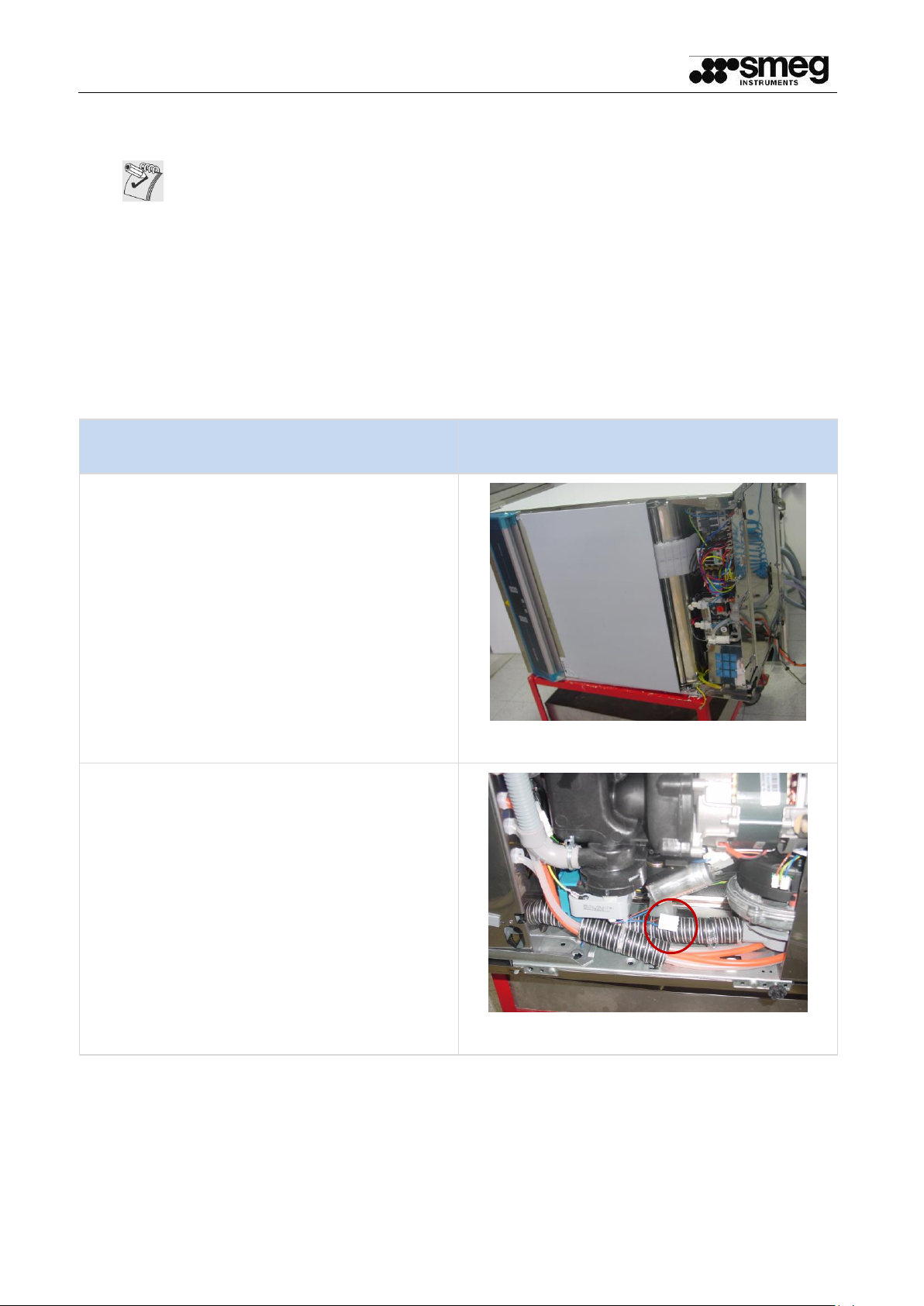

1. Ribaltare la macchina sul fianco, togliere lo
zoccolo anteriore e la protezione anti
gocciolamento sottostante, rimuovere i piedini.
Figura 1
2. Rimuovere la protezione fondo in acciaio ed
individuare il cablaggio da attaccare al gruppo
galleggiante. (il connettore da utilizzare è fissato
con una Fascetta in prossimità del fondo del
dispositivo).
Figura 2
3 PRECAUZIONI
4 PROCEDURA
Per poter svolgere con maggiore agio le operazioni consigliamo di posizionare la macchina alta da terra e leggermente
a sbalzo nella parte inferiore per favorire l’inserimento della bacinella.
Page 4
- AS4060, AS4190 KIT ACQUA STOP - IT
902897-903079
4
PROCEDURA
ILLUSTRAZIONE
3. Attaccare il cablaggio facendo attenzione in
quanto non è polarizzato.
Figura 3

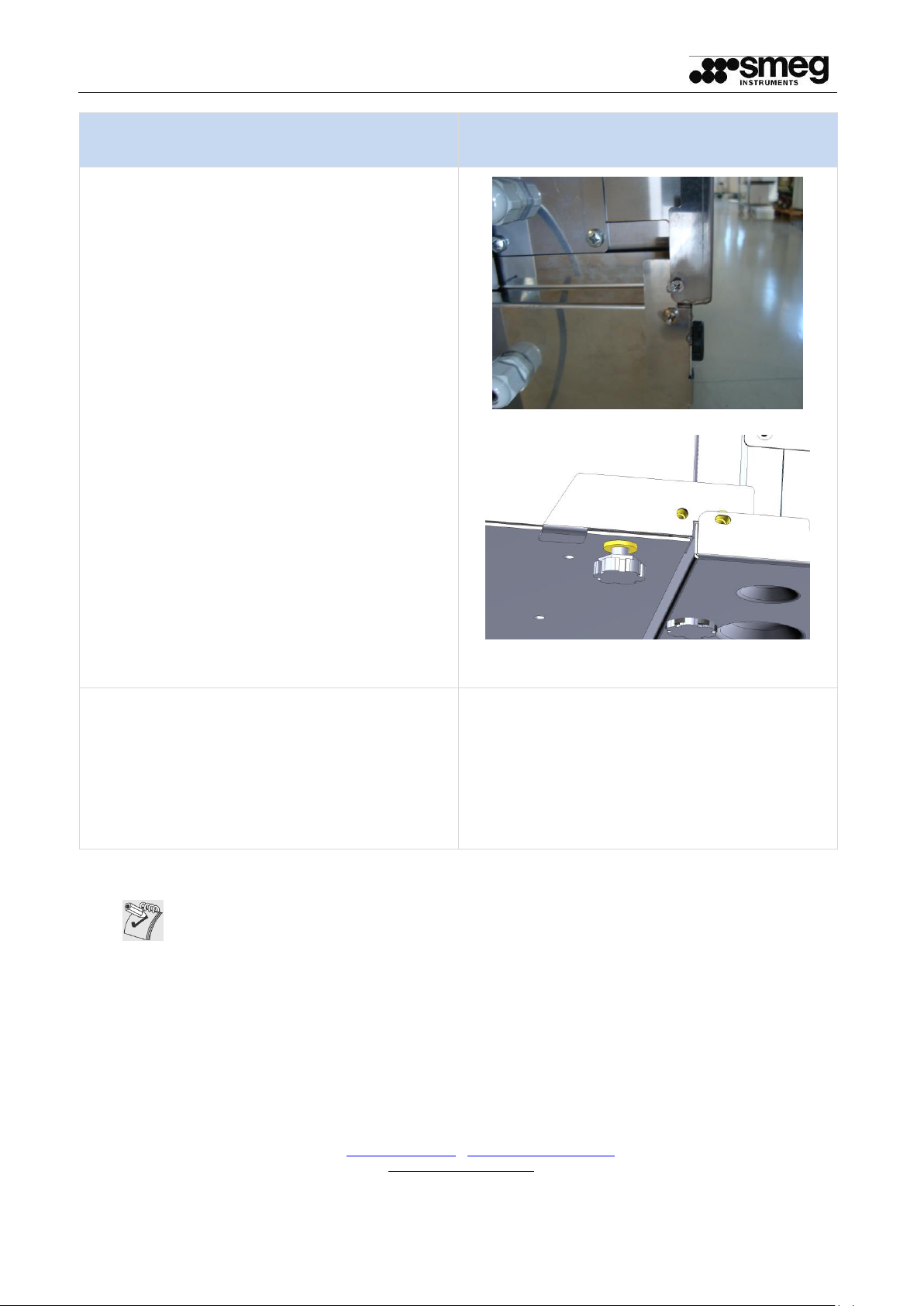

4. Innestare la bacinella.
Figura 4
5. Fissare con le quattro viti in dotazione, due
anteriormente, due posteriormente.
Figura 5
Page 5
- AS4060, AS4190 KIT ACQUA STOP - IT
902897-903079
5
PROCEDURA
ILLUSTRAZIONE
6. Per 4190, a causa del fissaggio posteriore
mancante dovuto all’assenza del fianco vi è la
piastrina D che si avvita al carter posteriore del
mobiletto come in fig.6 e 7 e su cui si fissa la
bacinella.
Figura 6
Figura 7
7. Ultime Operazioni: Rimontare i piedini,
protezione gocciolamento anteriore e zoccolo.
Raddrizzare la macchina e livellarla mediante
livella a bolla in modo che venga a trovarsi
perfettamente orizzontale (tolleranza angolare
max. consentita: 0.5°).
-
NOTA BENE
Una volta montato il kit abilitare mediante Software Smeg “TRACELOG” il dispositivo.
Smeg S.p.A.
Instruments Division
Via Leonardo da Vinci, 4 – 42016 Guastalla (RE) Italy
Tel. +39 0522 8211 – Fax +39 0522 821 592
E-Mail: instruments@smeg.it – service.instruments@smeg.it
www.smeg-instruments.com
